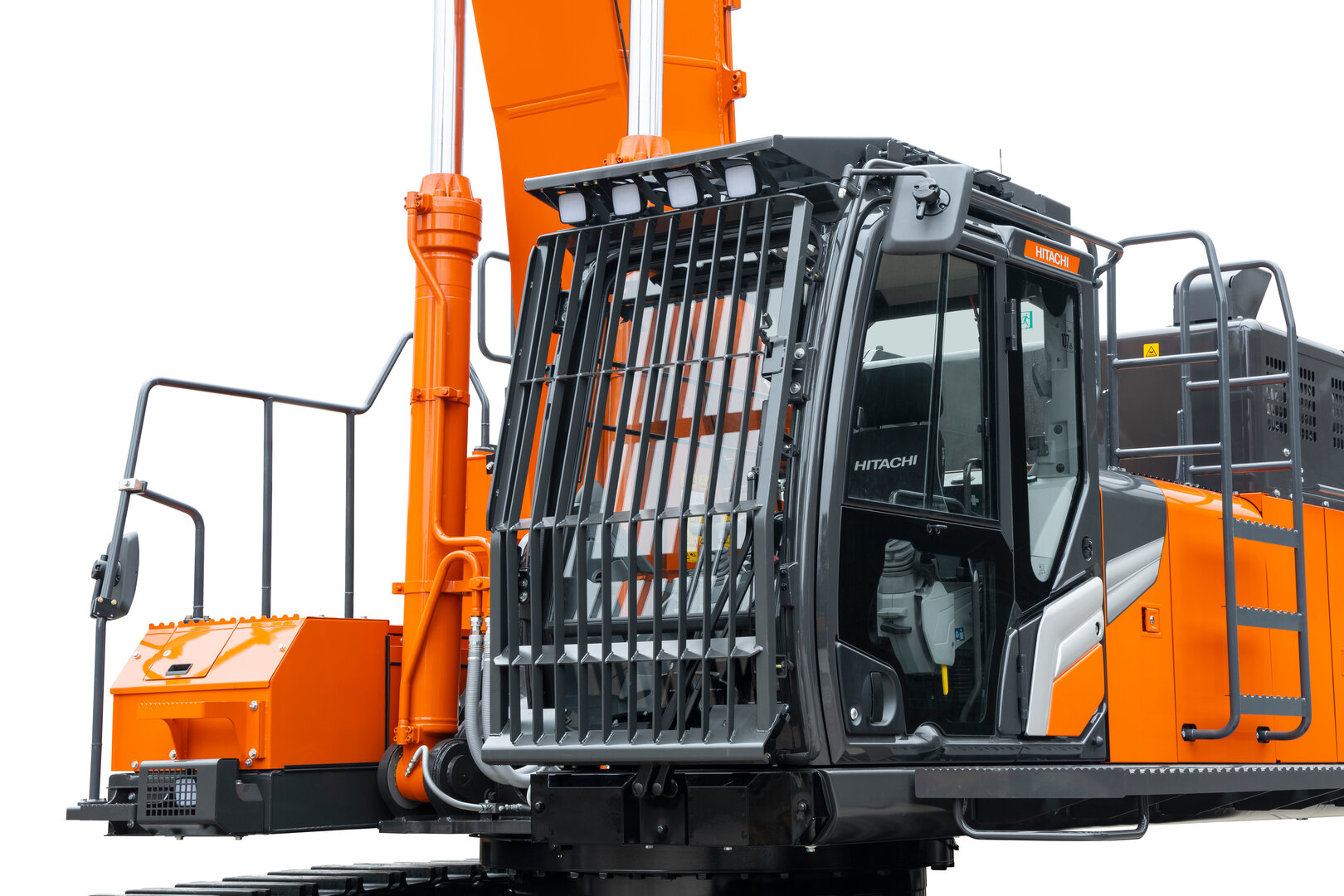

ZX530-7

Betriebsgewicht: 53.200 - 55.400 kg
Löffelvolumen: 2,4
Motorleistung: 296 kW
Leistung
Leistung
Komfort Kabine
Komfort Kabine
Wartung
Wartung
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit

Technische Daten

Modell
  • ZX530LCH-7
  • ZX530LCH-7
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 295 kW
    ISO 9249 (netto) 401 PS
    ISO 14396 (netto) 296 kW
    ISO 14396 (netto) 402 PS
    SAE J1349 (netto) 295 kW
    SAE J1349 (netto) 401 PS
    Modell Isuzu 6WG1
    Maximales Drehmoment 2.050 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 15,7 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 147 mm
    Hub 154 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 170 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (Für alle Axialkolbenpumpen) 385 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 30 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 2 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 31,9 MPa
    Schwenkkreis 28,4 MPa
    Fahrkreis 35,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 35,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2170 mm115 mm
    Stiel1190 mm130 mm
    Löffel1170 mm120 mm
  • UNTERWAGEN

    Ketten Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Ketten-spanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 3 Stück
    Anzahl der Bodenplatten (je Seite) 49 Stück
    Laufrollenschutz 0 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken Axialkolbenmotor mit Planetengetriebe erlaubt gegenläufige Drehrichtung. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit Langsamgang 3,1 km/h
    Max. Traktionskraft 411 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Schwenkgeschwindigkeit 9,6 min-1
    Schwenkdrehmoment 148 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 70 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 107 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 675 l
    Motorkühlmittel 70 l
    Motoröl 62 l
    Schwenkwerk (je Seite) 14 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 510 l
    Hydrauliköltank 310 l
    DEF/AdBlue-Tank 95 l
  • GEWICHTE UND BODENDRUCK

    Option 1

    Auslegerlänge 7 m
    Auslegertyp H
    Stiellänge 3,4 m
    Stieltyp H
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.200 kg94 kPa
    Dreistegplatte750 mm54.200 kg77 kPa
    Dreistegplatte900 mm54.900 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 2

    Auslegerlänge 7 m
    Auslegertyp H
    Stiellänge 2,9 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.200 kg94 kPa
    Dreistegplatte750 mm54.200 kg77 kPa
    Dreistegplatte900 mm54.900 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 3

    Auslegerlänge 6,3 m
    Auslegertyp BE
    Stiellänge 2,5 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.500 kg94 kPa
    Dreistegplatte750 mm54.500 kg77 kPa
    Dreistegplatte900 mm55.200 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 4

    Auslegerlänge 6,3 m
    Auslegertyp BE
    Stiellänge 2,9 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.400 kg94 kPa
    Dreistegplatte750 mm54.400 kg77 kPa
    Dreistegplatte900 mm55.100 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 5

    Auslegerlänge 7 m
    Auslegertyp R
    Stiellänge 3,4 m
    Stieltyp R
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.300 kg94 kPa
    Dreistegplatte750 mm54.300 kg77 kPa
    Dreistegplatte900 mm55.000 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 6

    Auslegerlänge 7 m
    Auslegertyp R
    Stiellänge 2,9 m
    Stieltyp BER
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.300 kg94 kPa
    Dreistegplatte750 mm54.300 kg77 kPa
    Dreistegplatte900 mm55.000 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 7

    Auslegerlänge 7 m
    Auslegertyp BER
    Stiellänge 2,5 m
    Stieltyp BER
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.600 kg94 kPa
    Dreistegplatte750 mm54.600 kg77 kPa
    Dreistegplatte900 mm55.400 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 8

    Auslegerlänge 6,3 m
    Auslegertyp BER
    Stiellänge 2,9 m
    Stieltyp BER
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.400 kg94 kPa
    Dreistegplatte750 mm54.500 kg77 kPa
    Dreistegplatte900 mm55.200 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)
  • GRABKRAFT LÖFFEL UND STIEL

    Ausleger Option 1

    Spezifikation 6,3 m BE
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    2,5 mBE300 kN265 kN265 kN257 kN
    2 m *1BE302 kN267 kN225 kN219 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)

    Ausleger Option 2

    Spezifikation 7,0 m H
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    2,9 mBE/ BER300 kN265 kN265 kN257 kN
    3 m *1H/ R302 kN267 kN225 kN219 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • LÖFFEL

    LöffeltypInhalt (ISO gehäuft)Inhalt (CECE gehäuft)Breite (Ohne Seitenschneiden)Breite (Mit Seitenschneiden)Anzahl der ZähneGewicht
    Felslöffel2,1 m³1,8 m³1.560 mm1.580 mm52.170 kg
    2,3 m³2 m³1.680 mm1.700 mm52.250 kg
    2,5 m³2,2 m³1.800 mm1.820 mm52.360 kg
    Reißlöffel1,3 m³1,2 m³1.170 mm32.330 kg
    Reißzahn11.260 kg
  • ARBEITSBEREICHE

    image:?
    Ausleger- / Stielkombination6,3m BE/ BER-Ausleger mit 2,5m BE/ BER-Stiel6,3m BE/ BER-Ausleger mit 2,9m BE/ BER-Stiel7,0m H/ R-Ausleger mit 2,9m BE/ BER-Stiel7,0m H/ R-Ausleger mit 3,4m H/ R-Stiel
    A Max. Reichweite10.460 mm10.750 mm11.330 mm12.060 mm
    A' Max. Reichweite (am Boden)10.190 mm10.490 mm11.080 mm11.820 mm
    B Max. Grabtiefe5.720 mm6.050 mm7.130 mm7.690 mm
    B' Max. Grabtiefe für Niveau 2,5 m5.540 mm5.890 mm6.920 mm7.550 mm
    C Max. Reichhöhe10.730 mm10.870 mm10.240 mm11.130 mm
    D Max. Schütthöhe7.390 mm7.520 mm7.170 mm7.730 mm
    D' Min. Schütthöhe3.740 mm3.320 mm3.590 mm3.010 mm
    E Min. Schwenkradius4.090 mm3.930 mm5.020 mm4.840 mm
    F Max. Grabtiefe vertikale Wand4.180 mm4.570 mm4.200 mm7.030 mm
  • ABMESSUNGEN

    Kette Dreistegbodenplatten
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.250 mm
    B Unterwagenlänge 5.330 mm
    C Freiraum unter Gegengewicht (Ohne Bodenplattenstollen) 1.440 mm
    D Heckschwenkradius 3.670 mm
    D' Länge hinten 3.660 mm
    E Gesamtbreite des Oberwagens 3.480 mm
    F Gesamthöhe über Kabine 3.520 mm
    G Mindestbodenfreiheit (Ohne Bodenplattenstollen) 810 mm
    H Spurweite (ausgefahren) 2.920 mm
    H Spurweite (eingefahren) 2.420 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite (ausgefahren) 600mm Bodenplatten 3.520 mm
    J Unterwagenbreite (eingefahren) 600mm Bodenplatten 3.020 mm
    J Unterwagenbreite (ausgefahren) 750mm Bodenplatten 3.670 mm
    J Unterwagenbreite (eingefahren) 750mm Bodenplatten 3.170 mm
    J Unterwagenbreite (ausgefahren) 900mm Bodenplatten 3.820 mm
    J Unterwagenbreite (eingefahren) 900mm Bodenplatten 3.590 mm
    K Gesamtbreite 3.840 mm
    L Gesamtlänge 12.010 mm
    M Gesamthöhe 3.500 mm
    N Kettenhöhe 1.290 mm
    O Gesamthöhe der Maschine mit Grundausstattung 3.760 mm
    Auslegerlänge 7 m
    Auslegertyp H
    Stiellänge 3,4 m
    Stieltyp H
  • TRANSPORT

    Basismaschine (Ohne Gegengewicht)

    BodenplattenbreiteABGesamtbreite (Unterwagen eingefahren)Gewicht
    6005.620 mm3.610 mm3.020 mm32.500 kg
    7505.620 mm3.610 mm3.170 mm33.500 kg
    9005.620 mm3.610 mm3.590 mm34.200 kg

    Basismaschine mit Ausleger und ohne Laufsteg

    AuslegerlängeAuslegertypBodenplattenbreiteABGesamtbreite (Unterwagen eingefahren)Gewicht
    6.3BE600 mm9.150 mm3.610 mm3.020 mm37.900 kg
    750 mm9.150 mm3.610 mm3.170 mm38.900 kg
    900 mm9.150 mm3.610 mm3.590 mm39.700 kg
    7H600 mm9.910 mm3.610 mm3.020 mm37.900 kg
    750 mm9.910 mm3.610 mm3.170 mm38.900 kg
    900 mm9.910 mm3.610 mm3.590 mm39.600 kg

    Basismaschine mit Frontausrüstung und Laufsteg

    AuslegerlängeAuslegertypStiellängeStieltypABC
    6.3BE2,5 mBE11.660 mm3.760 mm4.100 mm
    2,9 mBE11.320 mm3.760 mm3.980 mm
    7H2,9 mBE12.100 mm3.760 mm3.500 mm
    3,4 mH12.010 mm3.760 mm3.500 mm

    Stiel und Löffel

    StiellängeStieltypLöffel (ISO gehäuft)Löffel (CECE gehäuft)ABGesamtbreiteGewicht
    2.9BE2,3 m³2 m³6.030 mm1.340 mm1.700 mm4.800 kg
    3.4H2,1 m³1,8 m³6.360 mm1.480 mm1.550 mm4.870 kg
    2.9BE2,3 m³2 m³6.030 mm1.340 mm1.700 mm4.780 kg
    3.4H2,1 m³1,8 m³6.360 mm1.480 mm1.550 mm5.050 kg

    Löffel

    Felslöffel (ISO gehäuft)Felslöffel (CECE gehäuft)ABGesamtbreiteGewicht
    2.11,8 m³1.950 mm1.650 mm1.580 mm2.170 kg
    2.32 m³1.950 mm1.650 mm1.700 mm2.260 kg
    2.52,2 m³1.950 mm1.650 mm1.820 mm2.360 kg

    Gegengewicht

    Gesamthöhe 1.340 mm
    Gewicht 9.780 kg

    Laufsteg

    Links vorne 44kg
    Links hinten 30kg
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 295 kW
    ISO 9249 (netto) 401 PS
    ISO 14396 (netto) 296 kW
    ISO 14396 (netto) 402 PS
    SAE J1349 (netto) 295 kW
    SAE J1349 (netto) 401 PS
    Modell Isuzu 6WG1
    Maximales Drehmoment 2.050 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 15,7 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 147 mm
    Hub 154 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 170 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (Für alle Axialkolbenpumpen) 385 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 30 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 2 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 31,9 MPa
    Schwenkkreis 28,4 MPa
    Fahrkreis 35,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 35,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2170 mm115 mm
    Stiel1190 mm130 mm
    Löffel1170 mm120 mm
  • UNTERWAGEN

    Ketten Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Ketten-spanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 3 Stück
    Anzahl der Bodenplatten (je Seite) 49 Stück
    Laufrollenschutz 0 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken Axialkolbenmotor mit Planetengetriebe erlaubt gegenläufige Drehrichtung. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit Langsamgang 3,1 km/h
    Max. Traktionskraft 411 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Schwenkgeschwindigkeit 9,6 min-1
    Schwenkdrehmoment 148 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 70 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 107 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 675 l
    Motorkühlmittel 70 l
    Motoröl 62 l
    Schwenkwerk (je Seite) 14 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 510 l
    Hydrauliköltank 310 l
    DEF/AdBlue-Tank 95 l
  • GEWICHTE UND BODENDRUCK

    Option 1

    Auslegerlänge 7 m
    Auslegertyp H
    Stiellänge 3,4 m
    Stieltyp H
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.200 kg94 kPa
    Dreistegplatte750 mm54.200 kg77 kPa
    Dreistegplatte900 mm54.900 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 2

    Auslegerlänge 7 m
    Auslegertyp H
    Stiellänge 2,9 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.200 kg94 kPa
    Dreistegplatte750 mm54.200 kg77 kPa
    Dreistegplatte900 mm54.900 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 3

    Auslegerlänge 6,3 m
    Auslegertyp BE
    Stiellänge 2,5 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.500 kg94 kPa
    Dreistegplatte750 mm54.500 kg77 kPa
    Dreistegplatte900 mm55.200 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 4

    Auslegerlänge 6,3 m
    Auslegertyp BE
    Stiellänge 2,9 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.400 kg94 kPa
    Dreistegplatte750 mm54.400 kg77 kPa
    Dreistegplatte900 mm55.100 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 5

    Auslegerlänge 7 m
    Auslegertyp R
    Stiellänge 3,4 m
    Stieltyp R
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.300 kg94 kPa
    Dreistegplatte750 mm54.300 kg77 kPa
    Dreistegplatte900 mm55.000 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 6

    Auslegerlänge 7 m
    Auslegertyp R
    Stiellänge 2,9 m
    Stieltyp BER
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.300 kg94 kPa
    Dreistegplatte750 mm54.300 kg77 kPa
    Dreistegplatte900 mm55.000 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 7

    Auslegerlänge 7 m
    Auslegertyp BER
    Stiellänge 2,5 m
    Stieltyp BER
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.600 kg94 kPa
    Dreistegplatte750 mm54.600 kg77 kPa
    Dreistegplatte900 mm55.400 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 8

    Auslegerlänge 6,3 m
    Auslegertyp BER
    Stiellänge 2,9 m
    Stieltyp BER
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.400 kg94 kPa
    Dreistegplatte750 mm54.500 kg77 kPa
    Dreistegplatte900 mm55.200 kg65 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)
  • GRABKRAFT LÖFFEL UND STIEL

    Ausleger Option 1

    Spezifikation 6,3 m BE
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    2,5 mBE300 kN265 kN265 kN257 kN
    2 m *1BE302 kN267 kN225 kN219 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)

    Ausleger Option 2

    Spezifikation 7,0 m H
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    2,9 mBE/ BER300 kN265 kN265 kN257 kN
    3 m *1H/ R302 kN267 kN225 kN219 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • LÖFFEL

    LöffeltypInhalt (ISO gehäuft)Inhalt (CECE gehäuft)Breite (Ohne Seitenschneiden)Breite (Mit Seitenschneiden)Anzahl der ZähneGewicht
    Felslöffel2,1 m³1,8 m³1.560 mm1.580 mm52.170 kg
    2,3 m³2 m³1.680 mm1.700 mm52.250 kg
    2,5 m³2,2 m³1.800 mm1.820 mm52.360 kg
    Reißlöffel1,3 m³1,2 m³1.170 mm32.330 kg
    Reißzahn11.260 kg
  • ARBEITSBEREICHE

    image:?
    Ausleger- / Stielkombination6,3m BE/ BER-Ausleger mit 2,5m BE/ BER-Stiel6,3m BE/ BER-Ausleger mit 2,9m BE/ BER-Stiel7,0m H/ R-Ausleger mit 2,9m BE/ BER-Stiel7,0m H/ R-Ausleger mit 3,4m H/ R-Stiel
    A Max. Reichweite10.460 mm10.750 mm11.330 mm12.060 mm
    A' Max. Reichweite (am Boden)10.190 mm10.490 mm11.080 mm11.820 mm
    B Max. Grabtiefe5.720 mm6.050 mm7.130 mm7.690 mm
    B' Max. Grabtiefe für Niveau 2,5 m5.540 mm5.890 mm6.920 mm7.550 mm
    C Max. Reichhöhe10.730 mm10.870 mm10.240 mm11.130 mm
    D Max. Schütthöhe7.390 mm7.520 mm7.170 mm7.730 mm
    D' Min. Schütthöhe3.740 mm3.320 mm3.590 mm3.010 mm
    E Min. Schwenkradius4.090 mm3.930 mm5.020 mm4.840 mm
    F Max. Grabtiefe vertikale Wand4.180 mm4.570 mm4.200 mm7.030 mm
  • ABMESSUNGEN

    Kette Dreistegbodenplatten
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.250 mm
    B Unterwagenlänge 5.330 mm
    C Freiraum unter Gegengewicht (Ohne Bodenplattenstollen) 1.440 mm
    D Heckschwenkradius 3.670 mm
    D' Länge hinten 3.660 mm
    E Gesamtbreite des Oberwagens 3.480 mm
    F Gesamthöhe über Kabine 3.520 mm
    G Mindestbodenfreiheit (Ohne Bodenplattenstollen) 810 mm
    H Spurweite (ausgefahren) 2.920 mm
    H Spurweite (eingefahren) 2.420 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite (ausgefahren) 600mm Bodenplatten 3.520 mm
    J Unterwagenbreite (eingefahren) 600mm Bodenplatten 3.020 mm
    J Unterwagenbreite (ausgefahren) 750mm Bodenplatten 3.670 mm
    J Unterwagenbreite (eingefahren) 750mm Bodenplatten 3.170 mm
    J Unterwagenbreite (ausgefahren) 900mm Bodenplatten 3.820 mm
    J Unterwagenbreite (eingefahren) 900mm Bodenplatten 3.590 mm
    K Gesamtbreite 3.840 mm
    L Gesamtlänge 12.010 mm
    M Gesamthöhe 3.500 mm
    N Kettenhöhe 1.290 mm
    O Gesamthöhe der Maschine mit Grundausstattung 3.760 mm
    Auslegerlänge 7 m
    Auslegertyp H
    Stiellänge 3,4 m
    Stieltyp H
  • TRANSPORT

    Basismaschine (Ohne Gegengewicht)

    BodenplattenbreiteABGesamtbreite (Unterwagen eingefahren)Gewicht
    6005.620 mm3.610 mm3.020 mm32.500 kg
    7505.620 mm3.610 mm3.170 mm33.500 kg
    9005.620 mm3.610 mm3.590 mm34.200 kg

    Basismaschine mit Ausleger und ohne Laufsteg

    AuslegerlängeAuslegertypBodenplattenbreiteABGesamtbreite (Unterwagen eingefahren)Gewicht
    6.3BE600 mm9.150 mm3.610 mm3.020 mm37.900 kg
    750 mm9.150 mm3.610 mm3.170 mm38.900 kg
    900 mm9.150 mm3.610 mm3.590 mm39.700 kg
    7H600 mm9.910 mm3.610 mm3.020 mm37.900 kg
    750 mm9.910 mm3.610 mm3.170 mm38.900 kg
    900 mm9.910 mm3.610 mm3.590 mm39.600 kg

    Basismaschine mit Frontausrüstung und Laufsteg

    AuslegerlängeAuslegertypStiellängeStieltypABC
    6.3BE2,5 mBE11.660 mm3.760 mm4.100 mm
    2,9 mBE11.320 mm3.760 mm3.980 mm
    7H2,9 mBE12.100 mm3.760 mm3.500 mm
    3,4 mH12.010 mm3.760 mm3.500 mm

    Stiel und Löffel

    StiellängeStieltypLöffel (ISO gehäuft)Löffel (CECE gehäuft)ABGesamtbreiteGewicht
    2.9BE2,3 m³2 m³6.030 mm1.340 mm1.700 mm4.800 kg
    3.4H2,1 m³1,8 m³6.360 mm1.480 mm1.550 mm4.870 kg
    2.9BE2,3 m³2 m³6.030 mm1.340 mm1.700 mm4.780 kg
    3.4H2,1 m³1,8 m³6.360 mm1.480 mm1.550 mm5.050 kg

    Löffel

    Felslöffel (ISO gehäuft)Felslöffel (CECE gehäuft)ABGesamtbreiteGewicht
    2.11,8 m³1.950 mm1.650 mm1.580 mm2.170 kg
    2.32 m³1.950 mm1.650 mm1.700 mm2.260 kg
    2.52,2 m³1.950 mm1.650 mm1.820 mm2.360 kg

    Gegengewicht

    Gesamthöhe 1.340 mm
    Gewicht 9.780 kg

    Laufsteg

    Links vorne 44kg
    Links hinten 30kg
Hinweis: Irrtümer und technische Änderungen vorbehalten.

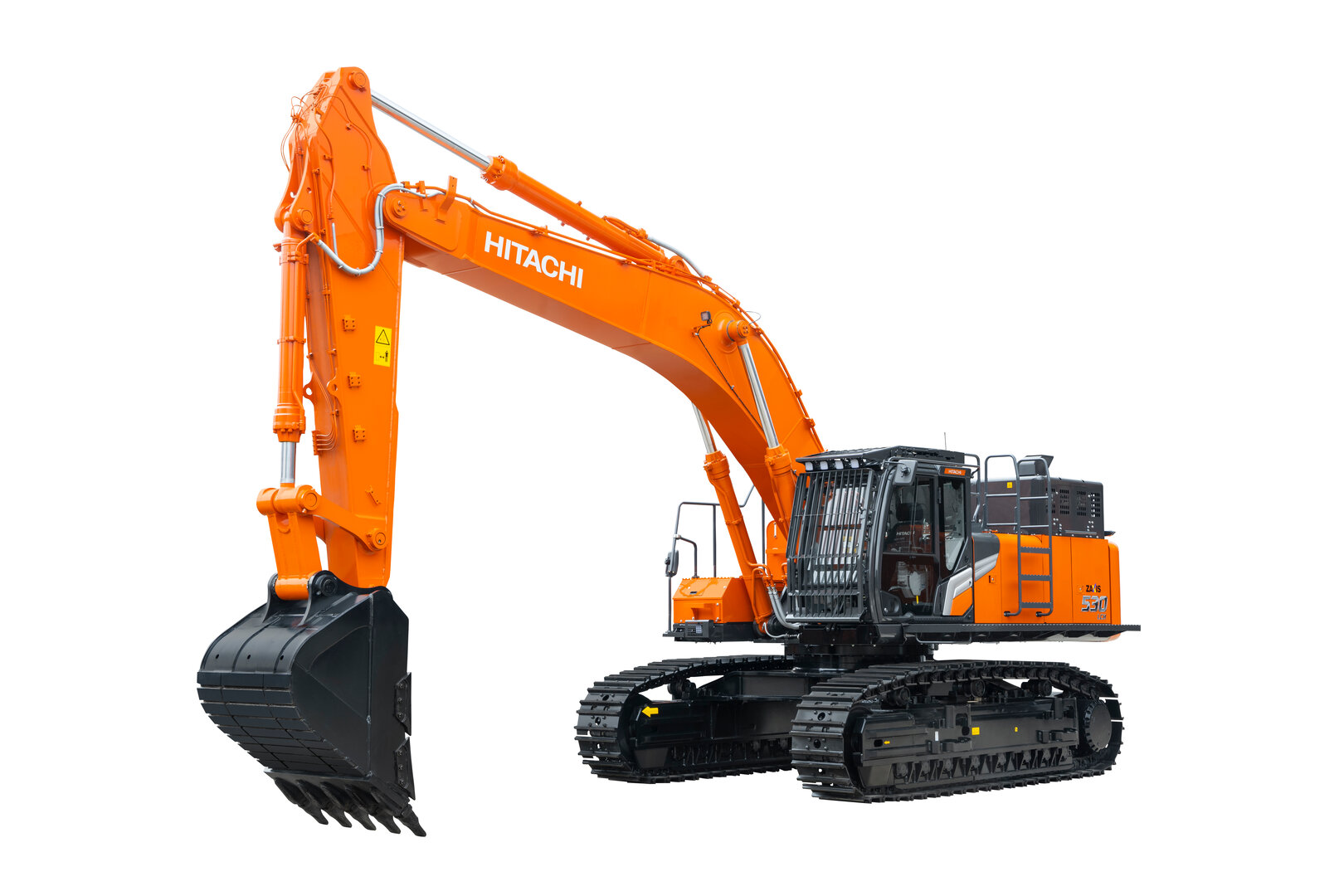

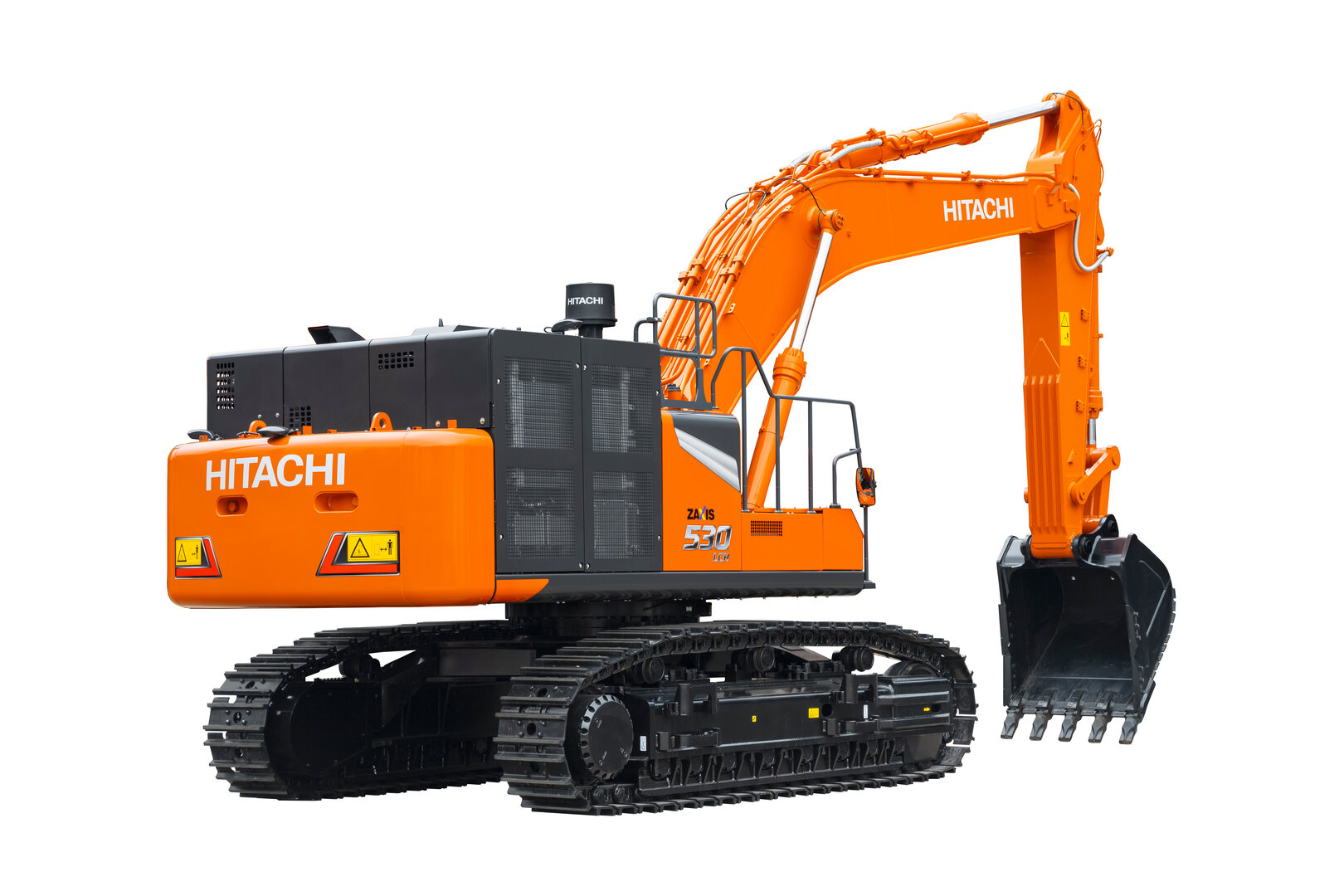

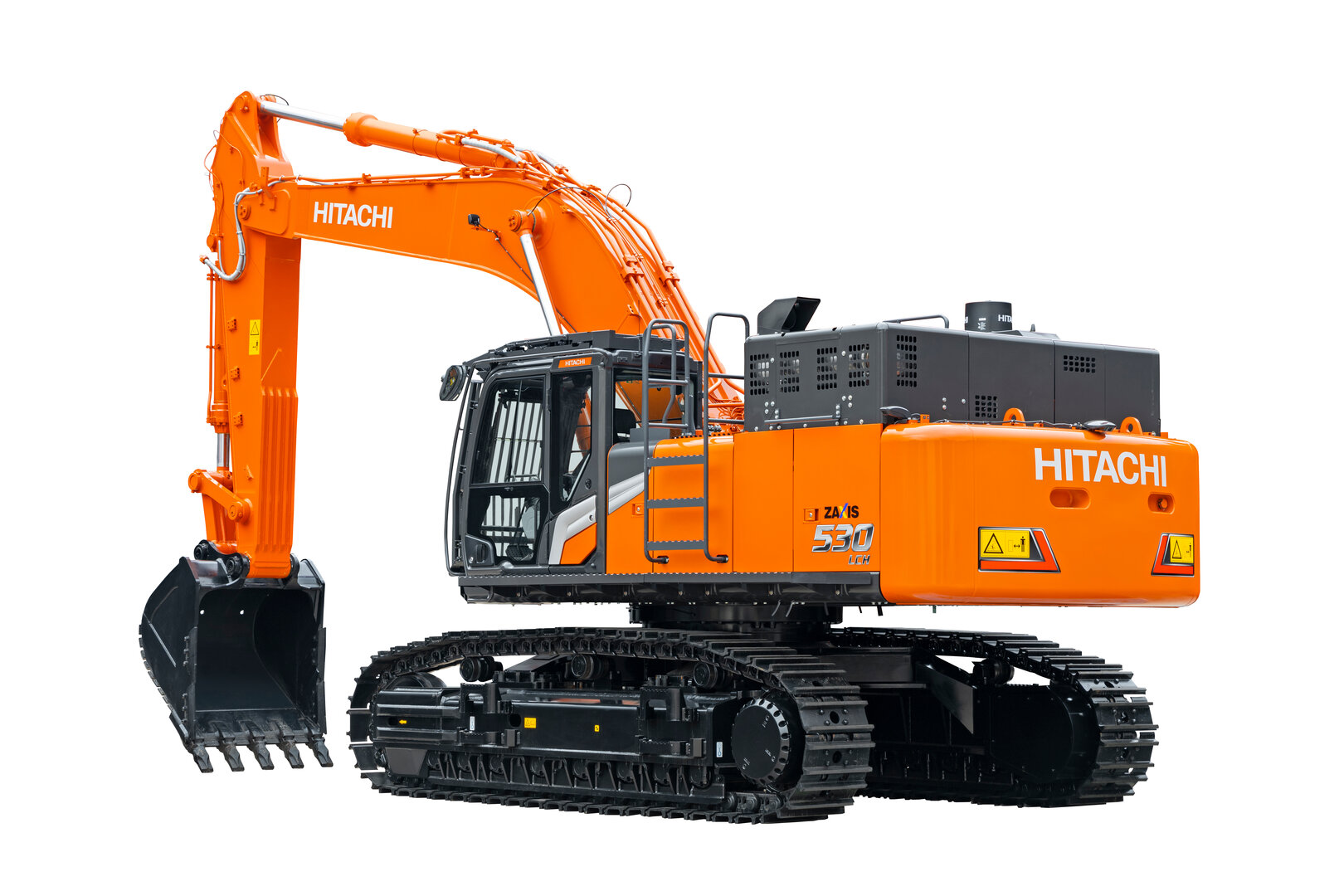

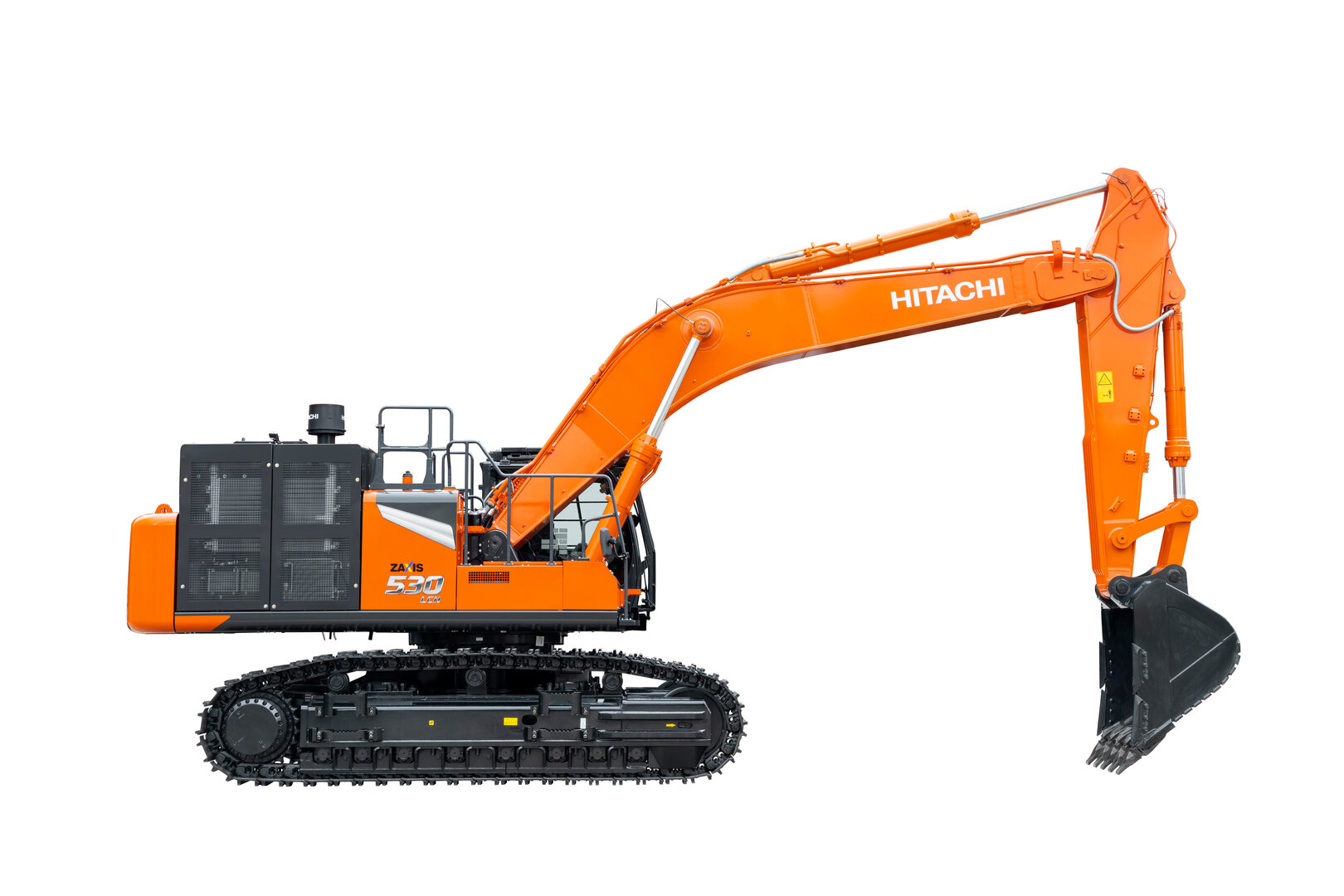

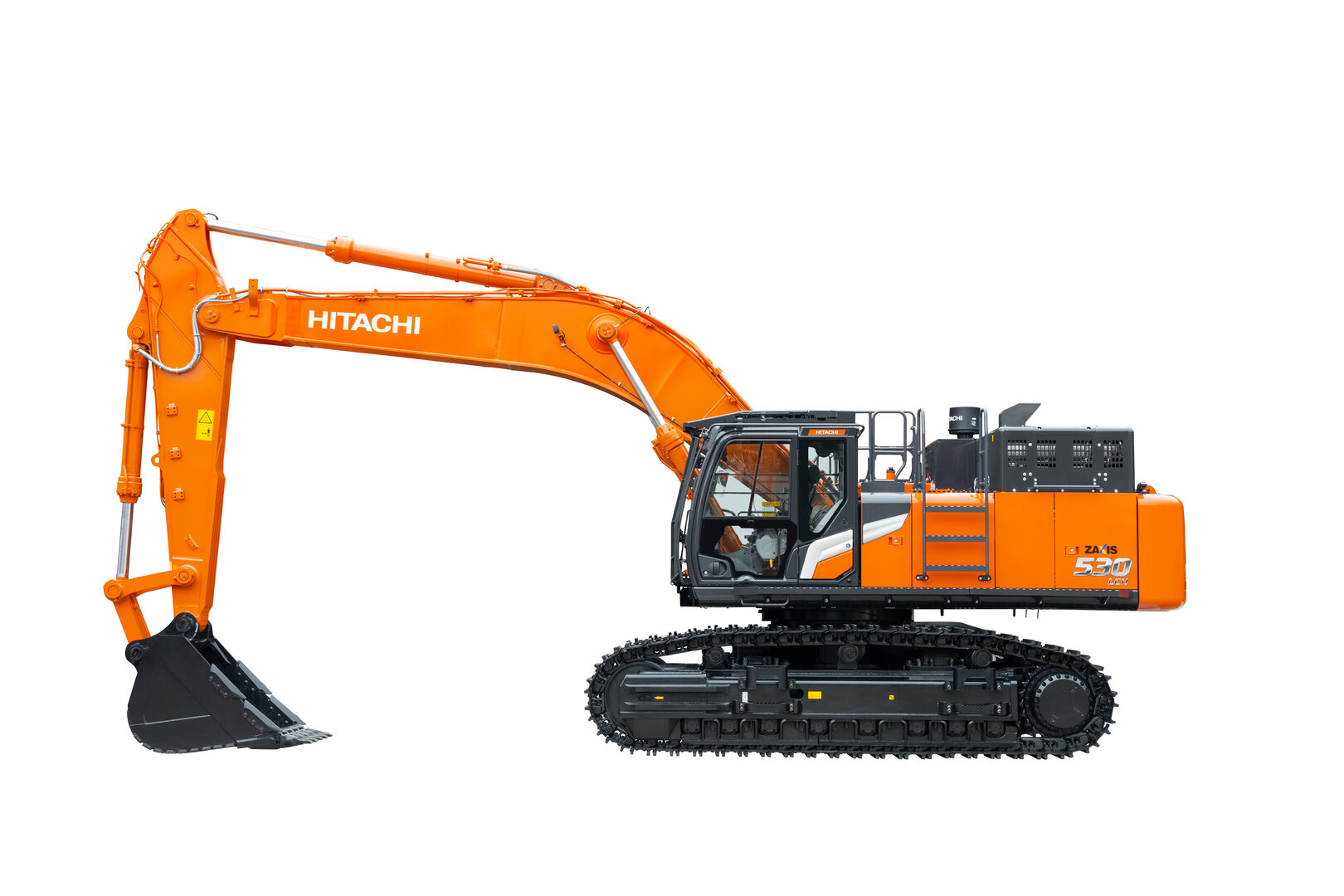

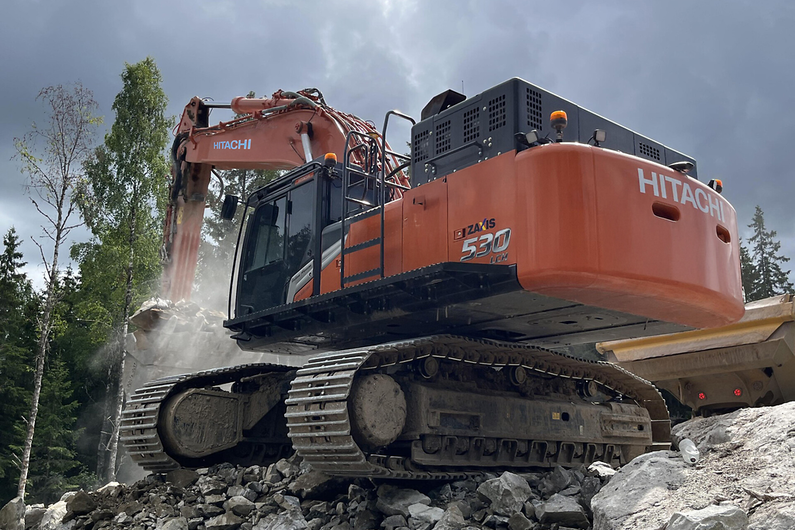

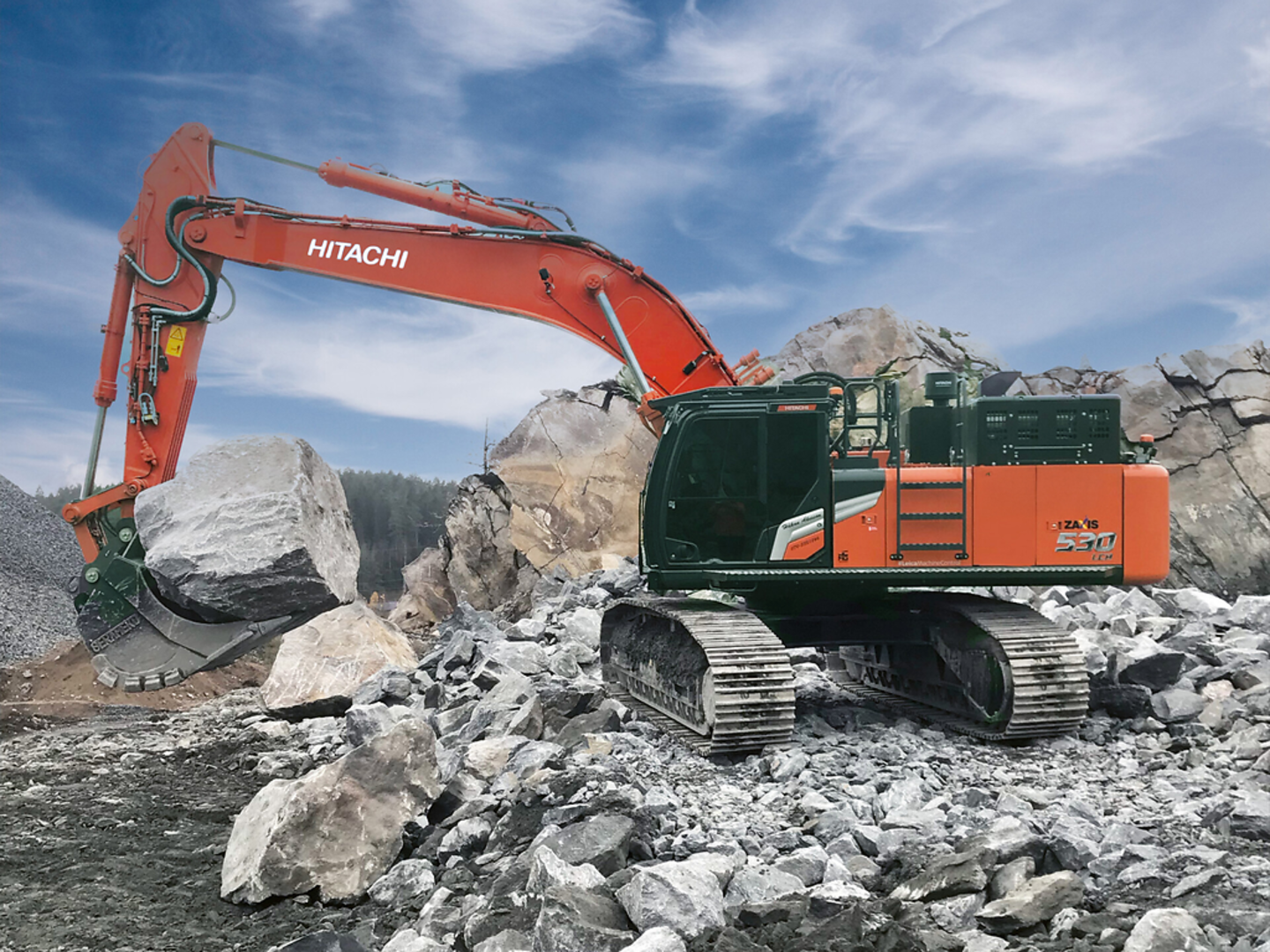

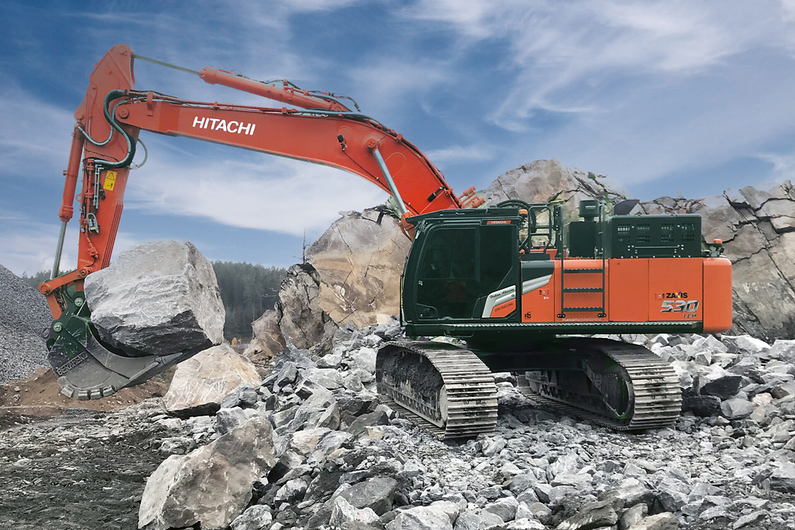

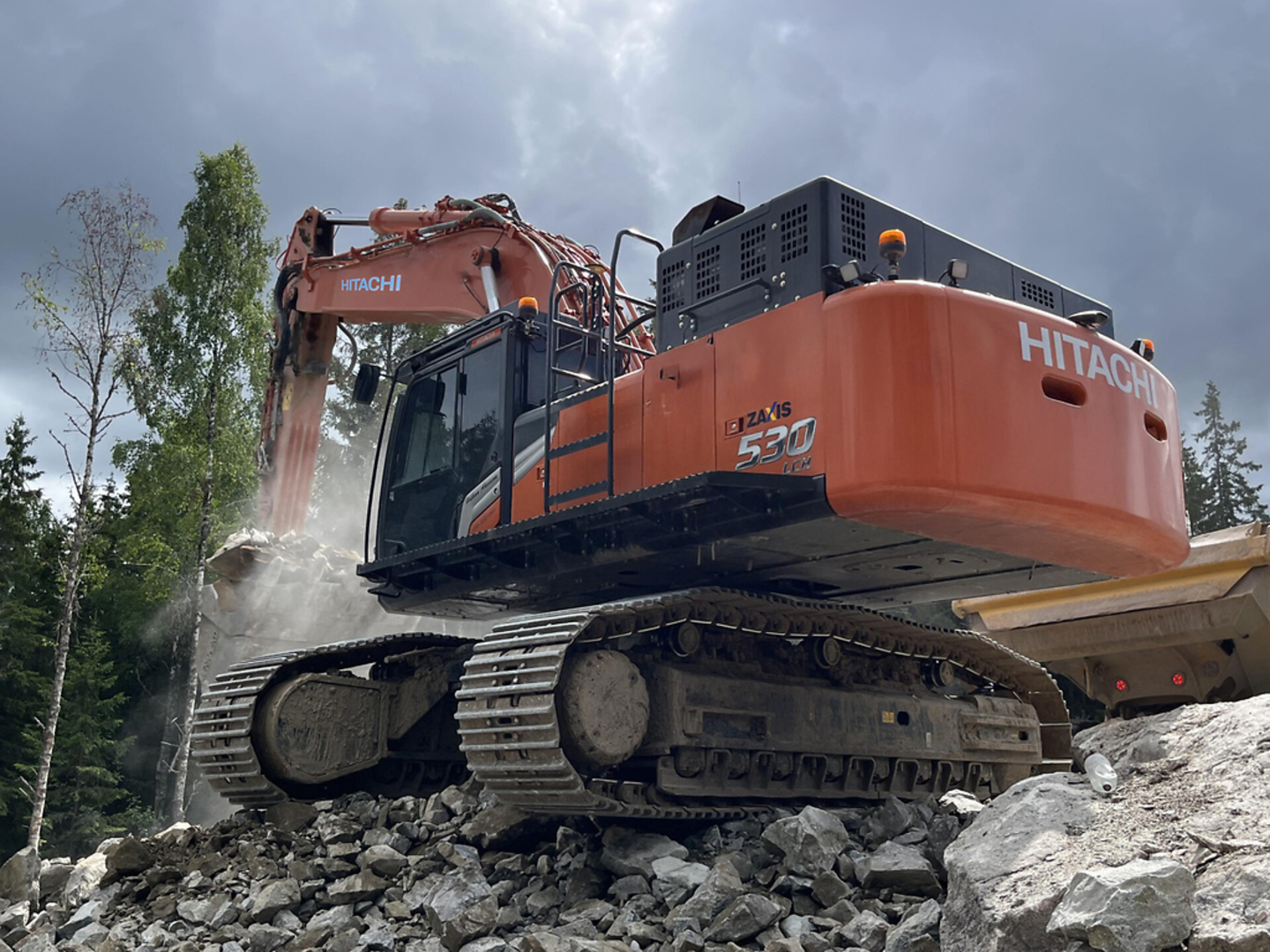

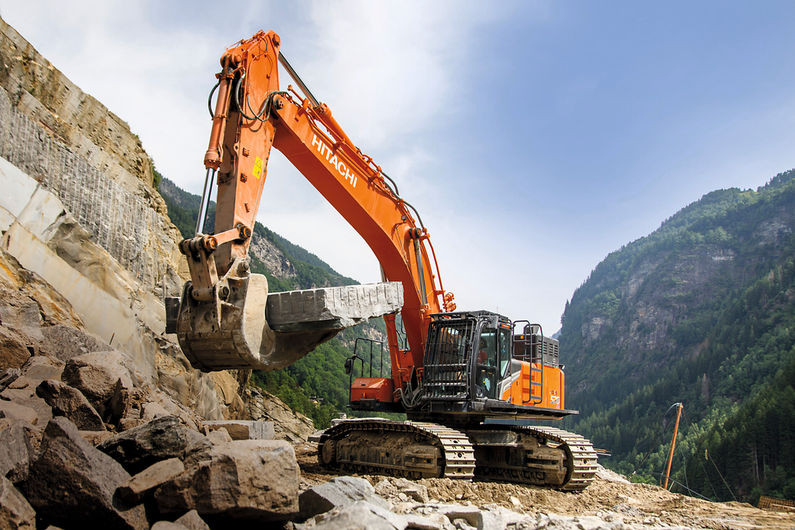

Der Hitachi ZX530-7 Großbagger

Der Großbagger ZX530-7 bietet als aktueller Serie-7-Bagger eine konstant hohe Leistung, sowie Reduzierung der Abgasemissionen bei gleichzeitig geringerem Kraftstoffverbrauch, selbst unter härtesten Einsatzbedingungen.

Die Maschine ist mit einem neuen Motor ausgestattet, der die Europäische Abgasnorm Stufe V erfüllt.

Neben gestiegener Leistungseffizienz weist der ZX530-7 weitere Vorzüge auf, wie z.B. den ultimativen Fahr-und Bedienkomfort, hohe aktive und passive Sicherheit und insgesamt geringere Betriebskosten. Der ZX530-7 ist in seiner Klasse im HD-Unterwagenbereich nochmals optimiert für den schweren Erdbaueinsatz oder den Hartsteinladebetrieb.

Downloads

Hitachi ZX490-7 & ZX530-7 (Deutsch) 8.58 MB
Download
