MHL375F

Betriebsgewicht: 62.000 - 71.800 kg
Referenzgreifer: 1
Motorleistung: 245 kW
Fuchs
Fuchs
Komfortkabine
Komfortkabine
Leistung
Leistung
Sicherheit
Sicherheit
Umweltbewusstsein
Umweltbewusstsein
Wartung
Wartung

Varianten

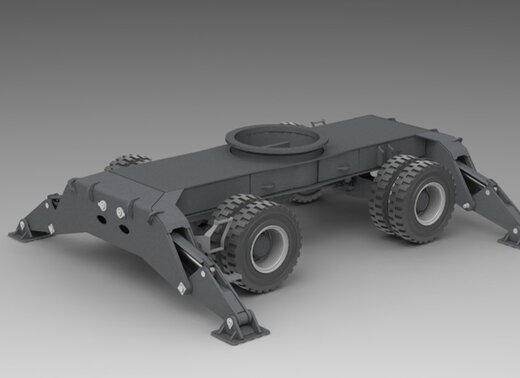

HD-Version

Großer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte. Konzipiert für den schweren Einsatz.

Typbezeichnung 8XX - Elektro

Auf Basis der Serienmaschine ist von der kleinsten bis zur größten Maschine jedes Gerät als Elektro-Version konfigurierbar.

MHL - Mobile Umschlagmaschine

Die mobilen Umschlagmaschinen sind aufgrund der Bereifung nicht Ortsgebunden und können problemlos verfahren werden. Dies bietet Ihnen die nötige Flexibilität um Ihre Arbeit noch wirtschaftlicher abzuwickeln.

AHL - Aufbau-Umschlagmaschine

Wenn die Umschlagmaschine an einem festen Standort zum Einsatz kommen soll, kann der stationäre Aufbau auf einem Stahl- oder Betonfundament eine sinnvolle Variante sein. Dank der soliden Verankerung kann die Maschine weitaus höher belastet werden als eine mobile Umschlagmaschine.

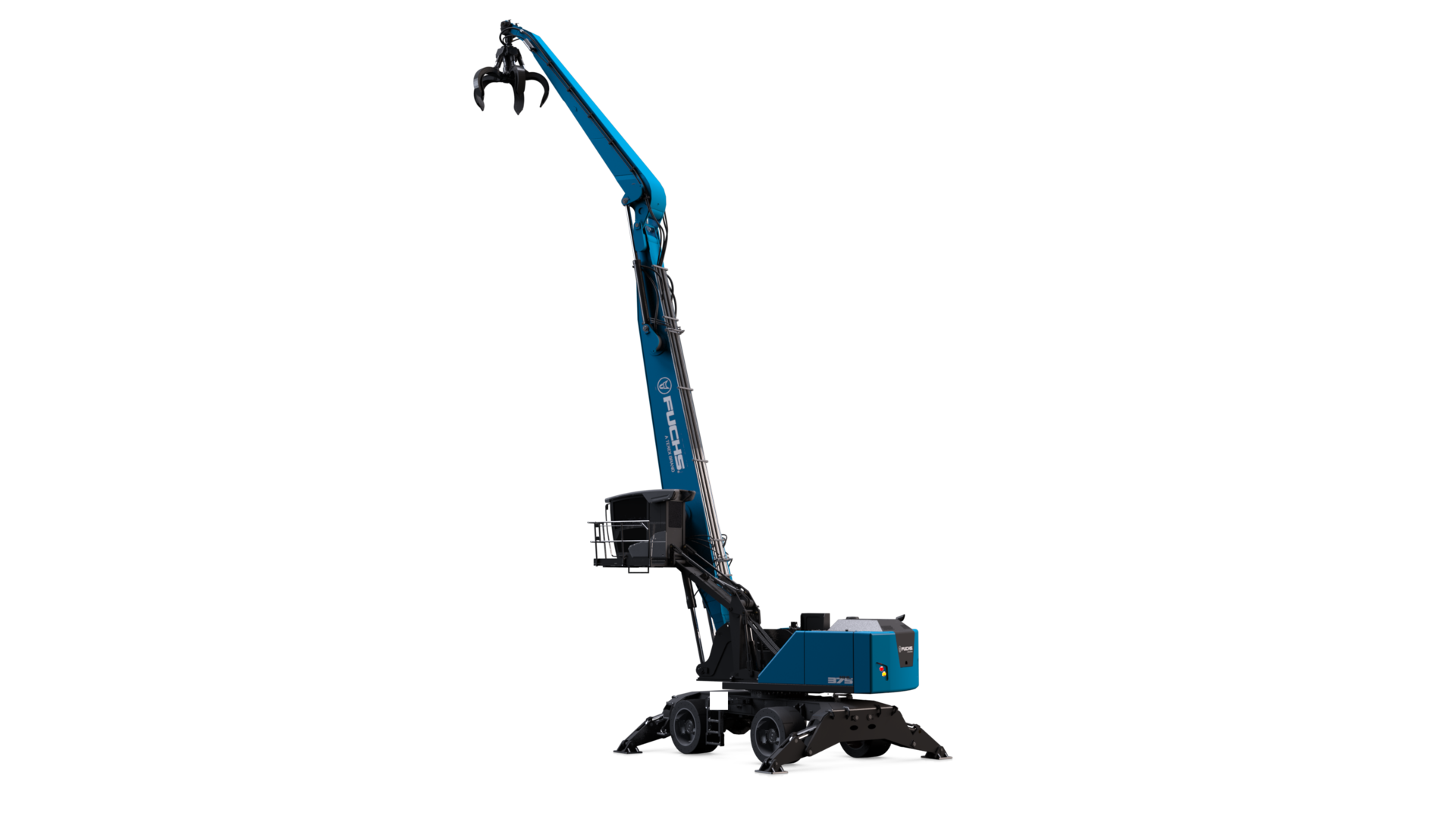

Pylon

Pylone verbessern die Sichthöhe in Schredder oder Scheren, minimieren dank des verbesserten Überblicks die Kollissionsgefahr bei unübersichtlichen Platzverhältnissen, ermöglichen eine höhere Aufschüttung von Halden und optimieren die Kinematik beim Be- und Entladen von Schiffen mit hohen Bordwänden.

RHL - Raupenumschlagmaschine

Während mobile Umschlagmaschinen mit Bereifung auf geteerten oder betonierten Arbeitsflächen zum Einsatz kommen, können Maschinen mit Raupenunterwagen ihre Vorzüge auf wenig befestigtem und nachgiebigem Untergrund voll ausspielen. Auch sind Raupenmaschinen dafür konzepiert zu fahren und gleichzeitig umzuschlagen zu können.

Technische Daten

Modell
  • MHL375F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 62.000 kg
    Bis 64.300 kg
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 680 l
    DEF/AdBlue 50 l

    Betriebsspannung

    Betriebsspannung 24 V

    Generator

    Stromstärke 100 A

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 110 Ah
    Stromstärke (nach EN) 750 A

    Beleuchtungsanlage

    Maschinenfront 2x LED-Scheinwerfer
    Sonstige Blinker- und Heckbegrenzungsleuchten
    Hersteller und Fabrikat Deutz TCD 7.8 L6
    Option 30 kW Gleichstromgenerator mit Steuerung und Isolationsüberwachung
    Bauart 6-Zylinder-Reihenmotor
    Motortyp 4-Takt-Diesel, Common-Rail-Direkteinspritzung, Turbolader mit Ladeluftkühlung, geregelte Abgasrückführung, Dieselpartikelfilter mit kontinuierlicher Regeneration und SCR-Katalysator
    Motorleistung 245 kW
    Nenndrehzahl 2.000 1/min
    Hubraum 7,8 l
    Kühlsystem Wasser- / Ladeluftkühlung mit temperaturgeregelter Lüfterdrehzahl
    Abgasnorm EU Stufe V
  • FAHRANTRIEB

    Art

    Hydrostatischer Fahrantrieb über stufenlos geregelten Axialkolbenmotor mit direkt angebautem Fahrbremsventil, an Getriebekasten geflanscht, Allradantrieb

    Fahrgeschwindigkeit

    1. Gang 9 km/h

    Max. Steigfähigkeit

    25 %

    Wenderadius

    10 m
  • SCHWENKWERK

    Drehkranz Innenverzahnter, doppelreihiger Kugeldrehkranz
    Antrieb 2-stufiges Planetengetriebe mit integrierter Lamellenbremse
    Max. Oberwagendrehzahl 5 min-1
    Schwenkbremse Elektrisch betätigt
  • BREMSANLAGE

    Betriebsbremse Hydraulisch betätigtes Einkreisbremssystem, auf alle vier Radpaare wirkend
    Feststellbremse Elektrisch betätigte Scheibenbremse am Getriebe, auf Vorder- und Hinterachse wirkend
  • UNTERWAGEN

    Vorderachse

    Art Planetentriebachse mit integrierter Trommelbremse, starr gelagert
    Max. Lenkeinschlag 30 °

    Hinterachse

    Planetentriebachse mit integrierter Trommelbremse, pendelnd gelagert, mit zuschaltbarer Pendelblockierung

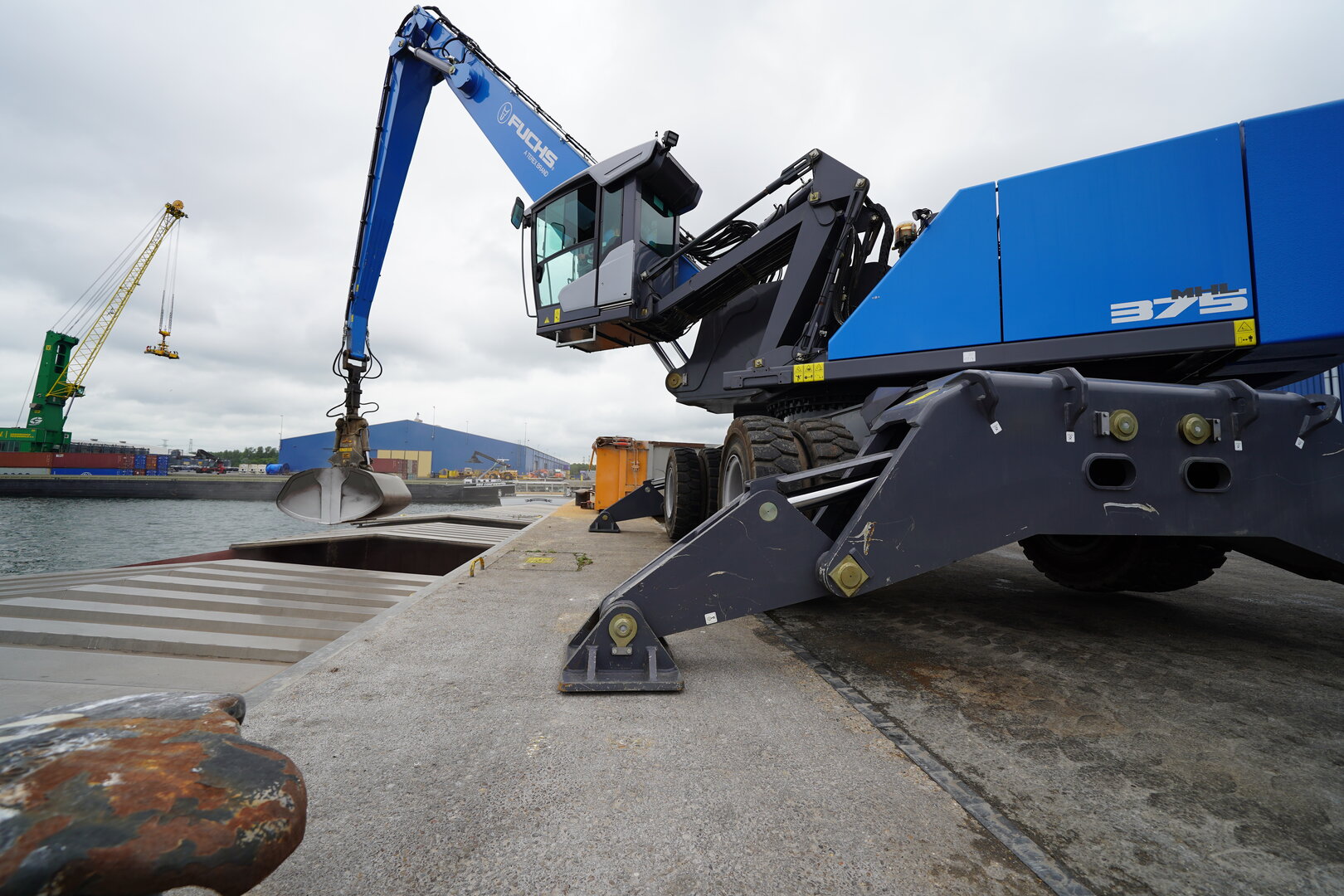

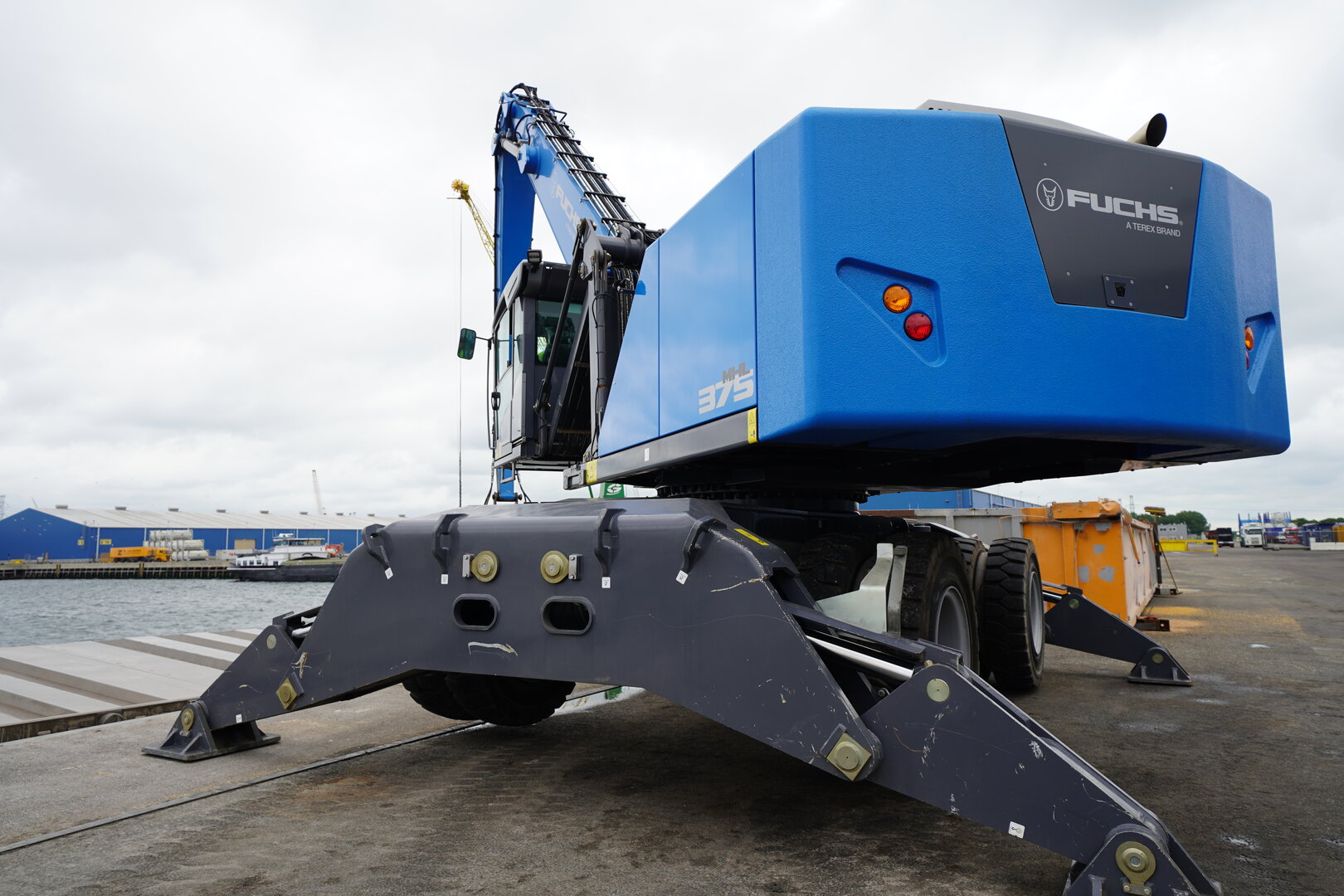

    Abstützungen

    4-Punkt-Abstützung

    Bereifung

    Vollgummi 8-fach 14.00-24
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Einfach 560 l/min
    Zweifach 560 l/min
    Schwenkbetrieb 150 l/min
    Art BOSCH-REXROTH Mobilhydraulik mit Grenzlastregelung und kraftstoffsparender Bedarfsstromregelung; geschlossener Schwenkkreis; kraftstoffeffizientes Arbeiten
    Max. Arbeitsdruck 320 bar
    Hydrauliköltank 531 l
  • ABMESSUNGEN

    Abmessungen

    Oberwagen

    Gesamtbreite des Oberwagens 3.228 mm
    Gesamthöhe über Kabine 3.715 mm
    max. Sichthöhe Kabine 6.335 mm
    Heckschwenkradius 3.535 mm

    Unterwagen

    Spurbreite 2.833 mm
    Radstand 3.400 mm
    Unterwagenlänge 6.615 mm
    Unterwagenbreite 3.600 mm
    Abstützbreite 5.870 mm
    Abstützlänge 6.615 mm
  • TRANSPORTABMESSUNGEN

    Arbeitsausrüstung Option 1

    Ausladung 18 m
    A 14.930 mm
    B 5.955 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 2

    Ausladung 20 m
    A 16.810 mm
    B 7.870 mm
    Arbeitsausrüstung Ladestiel
  • ARBEITSBEREICH

    Arbeitsausrüstung Option 1

    Ausladung 18 m
    Auslegerlänge 9,6 m
    Stiellänge 8 m
    Max. Ausladung 18.400 mm
    Max. Reichtiefe Ladestiel 5.700 mm
    Max. Reichhöhe Ladestiel 19.200 mm
    Greifertyp Mehrschalengreifer
    Greifergröße 0,8 m³
    Greiferart offen

    Arbeitsausrüstung Option 2

    Ausladung 20 m
    Auslegerlänge 11,5 m
    Stiellänge 8 m
    Max. Ausladung 20.200 mm
    Max. Reichtiefe Ladestiel 6.000 mm
    Max. Reichhöhe Ladestiel 21.100 mm
    Greifertyp Mehrschalengreifer
    Greifergröße 0,8 m³
    Greiferart offen
  • SCHALLPEGEL

    Schallleistungspegel

    Garantiert nach Richtlinie 2000/14/EG 104 LwA dB(A)

    Schalldruckpegel (im inneren der Kabine)

    nach Norm ISO 6396 72 LpA dB(A)
Hinweis: Irrtümer und technische Änderungen vorbehalten.

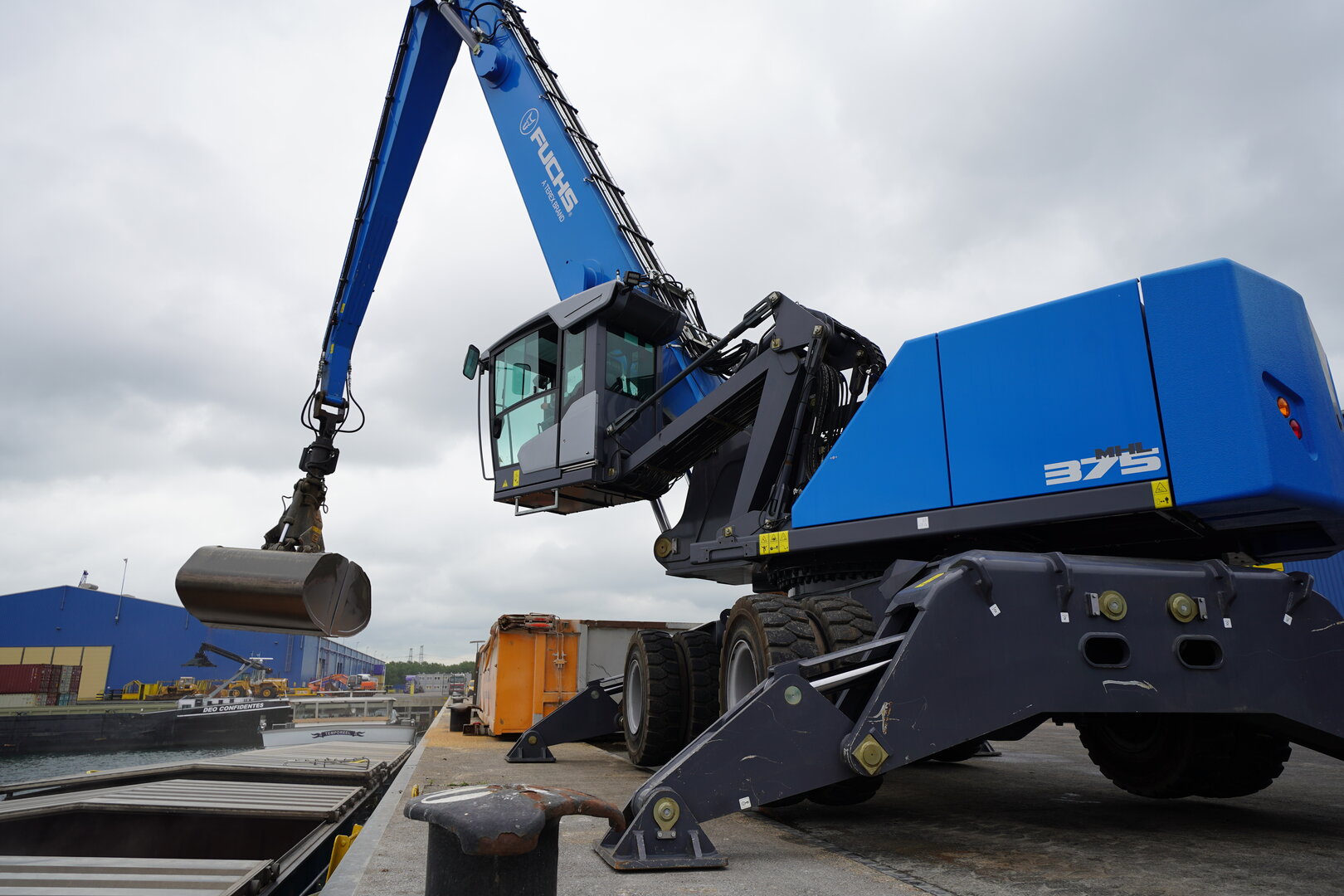

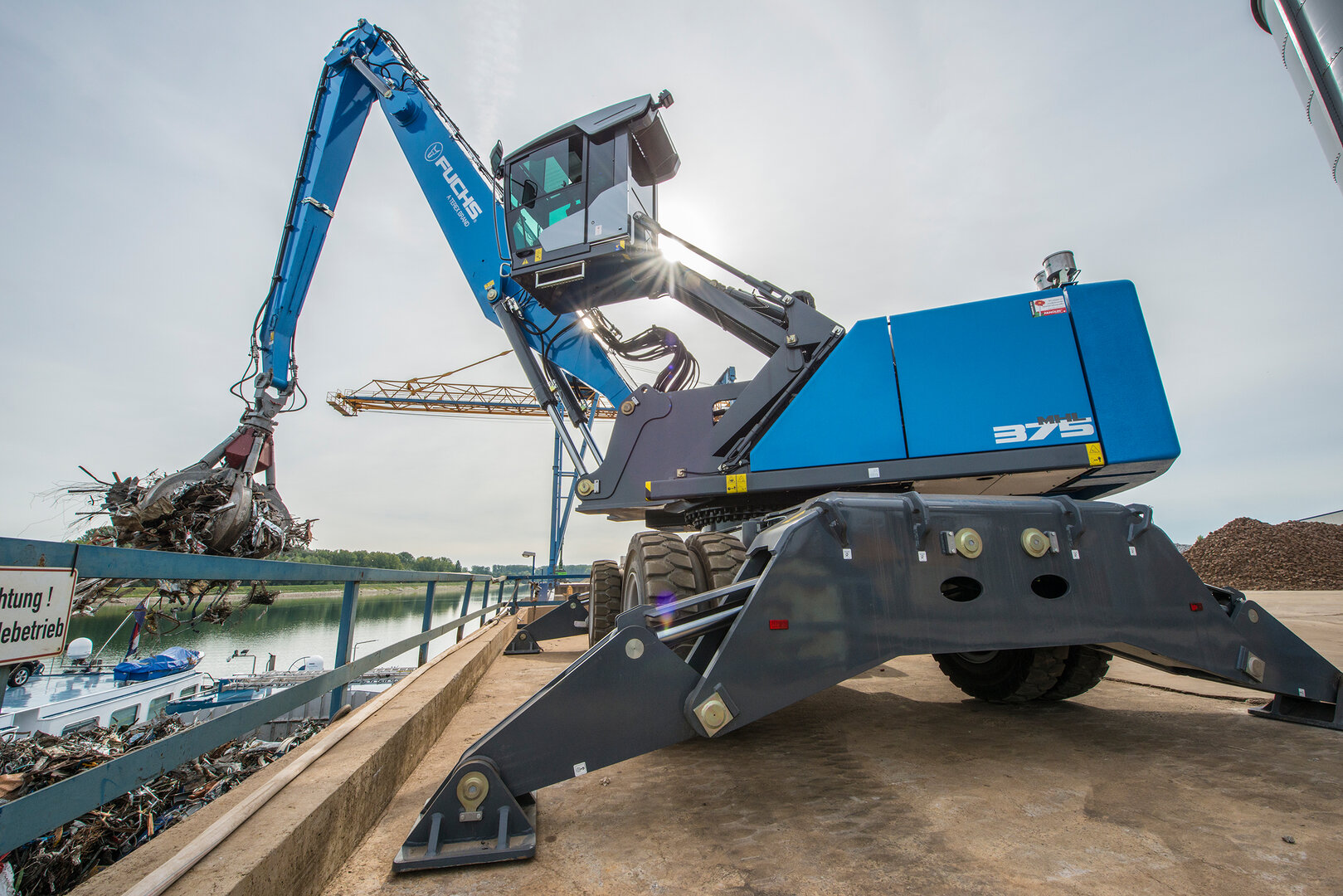

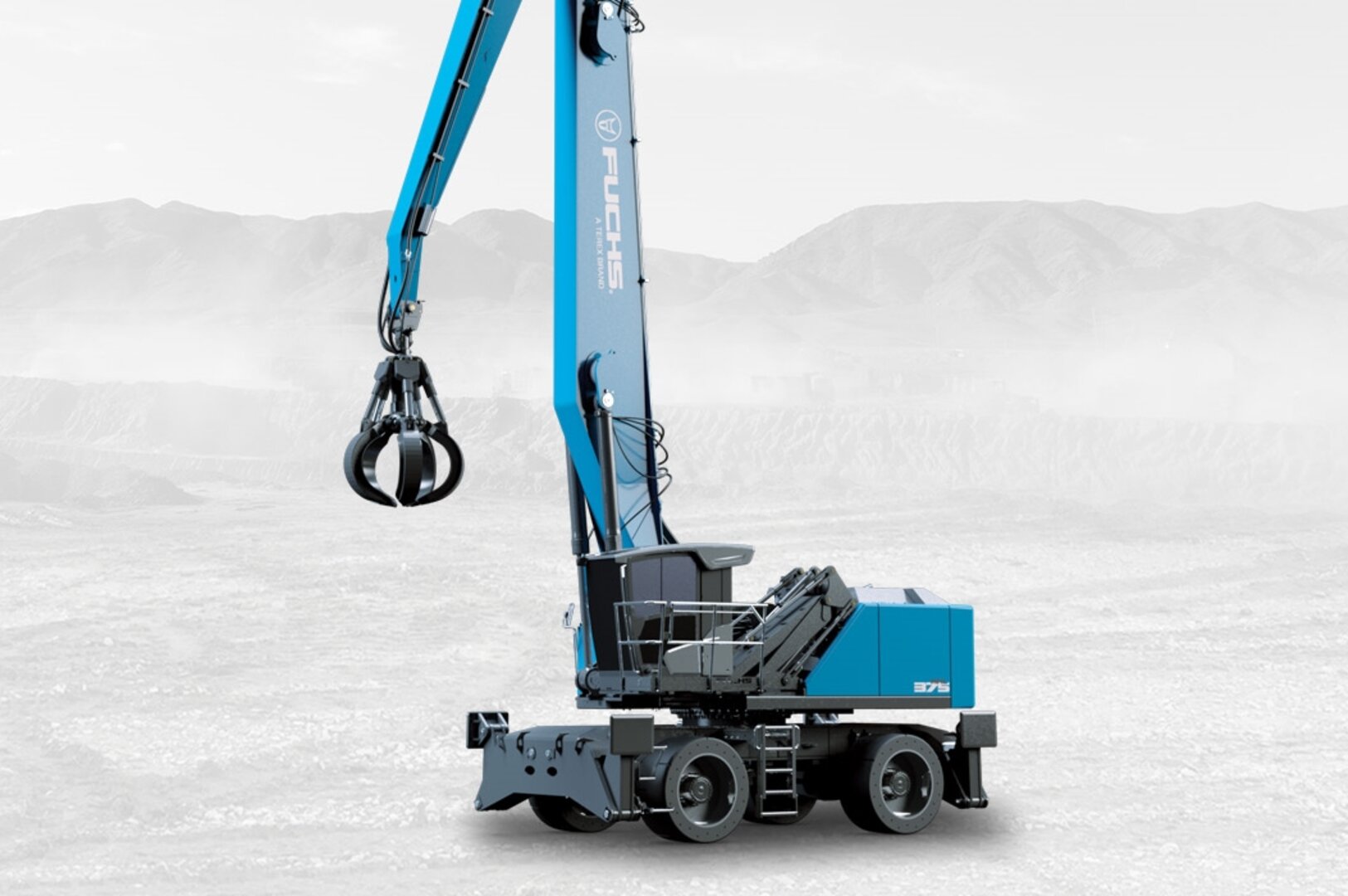

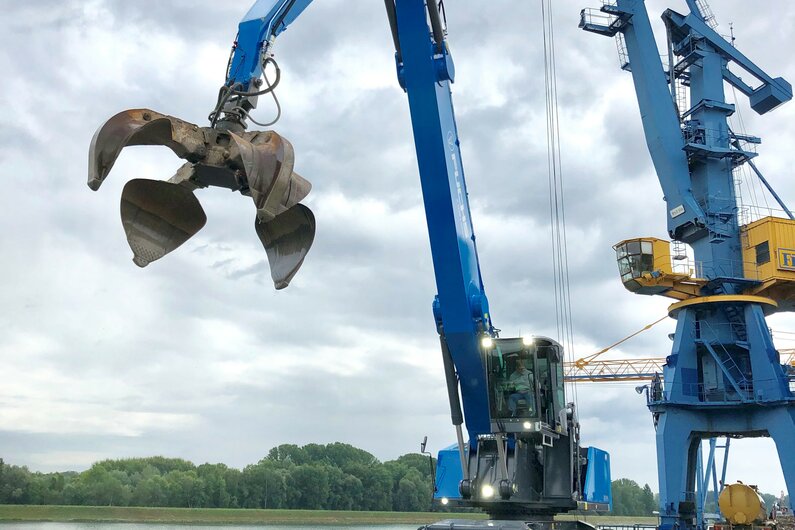

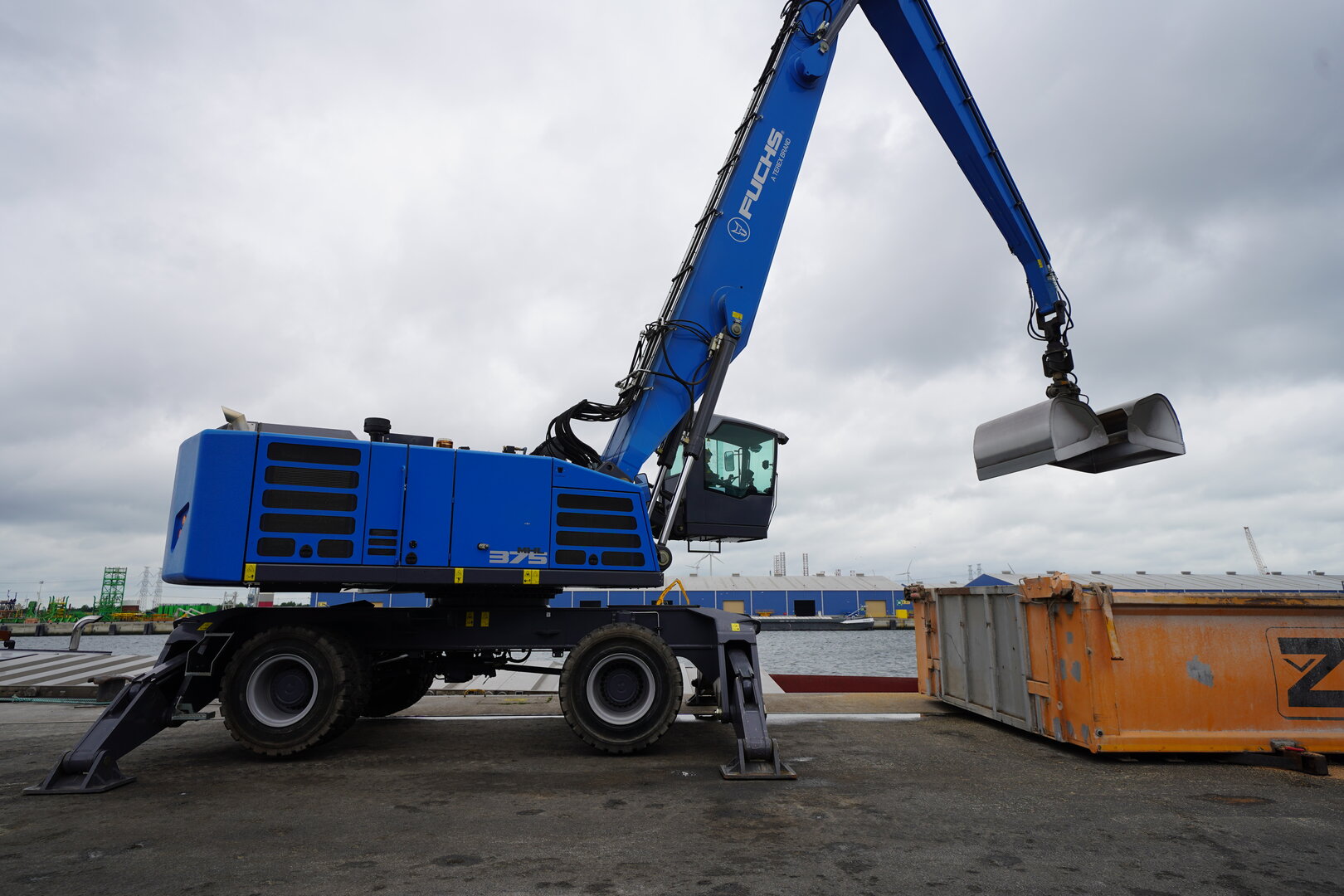

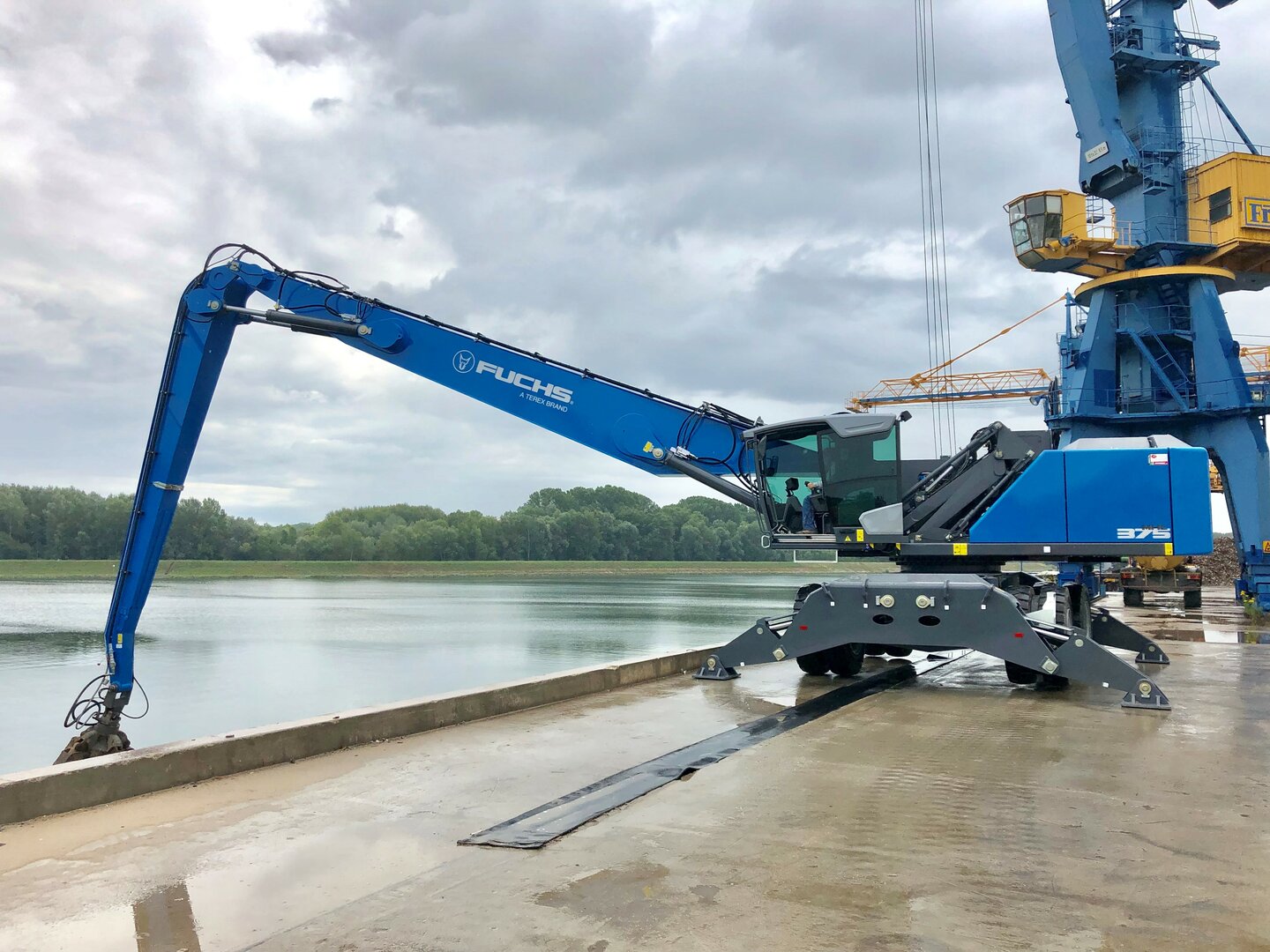

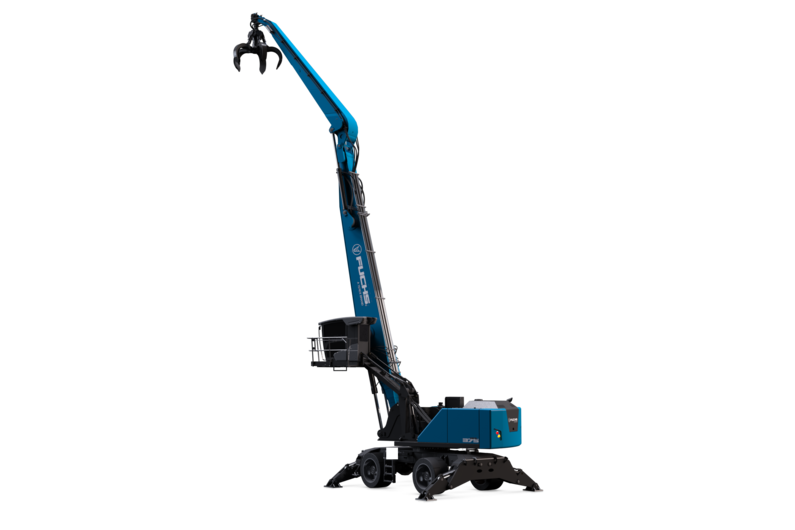

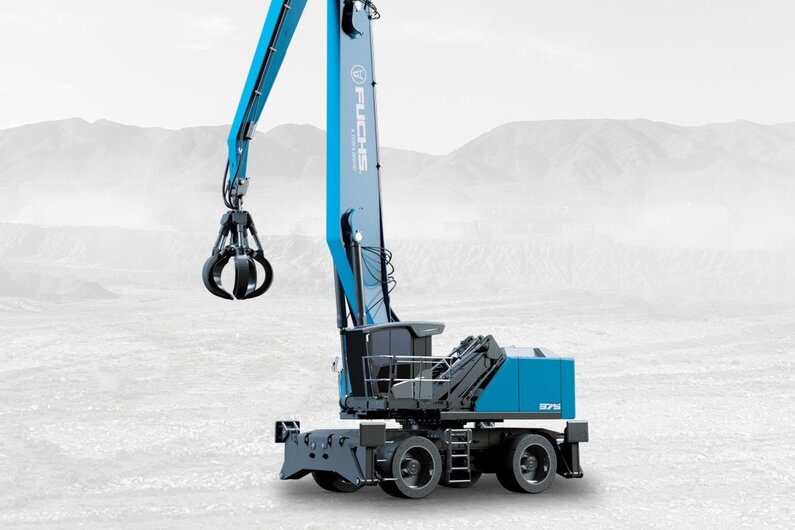

Der Fuchs MHL375F Umschlagbagger

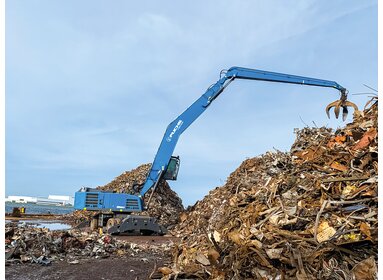

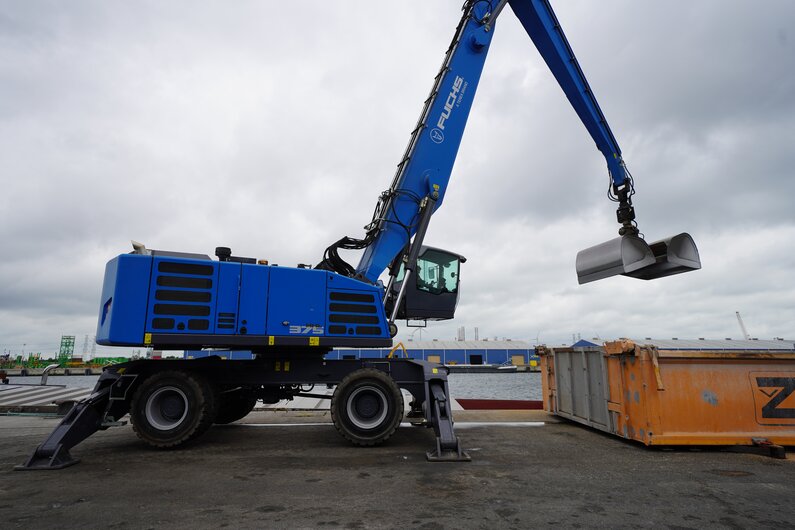

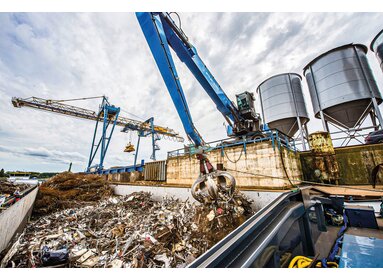

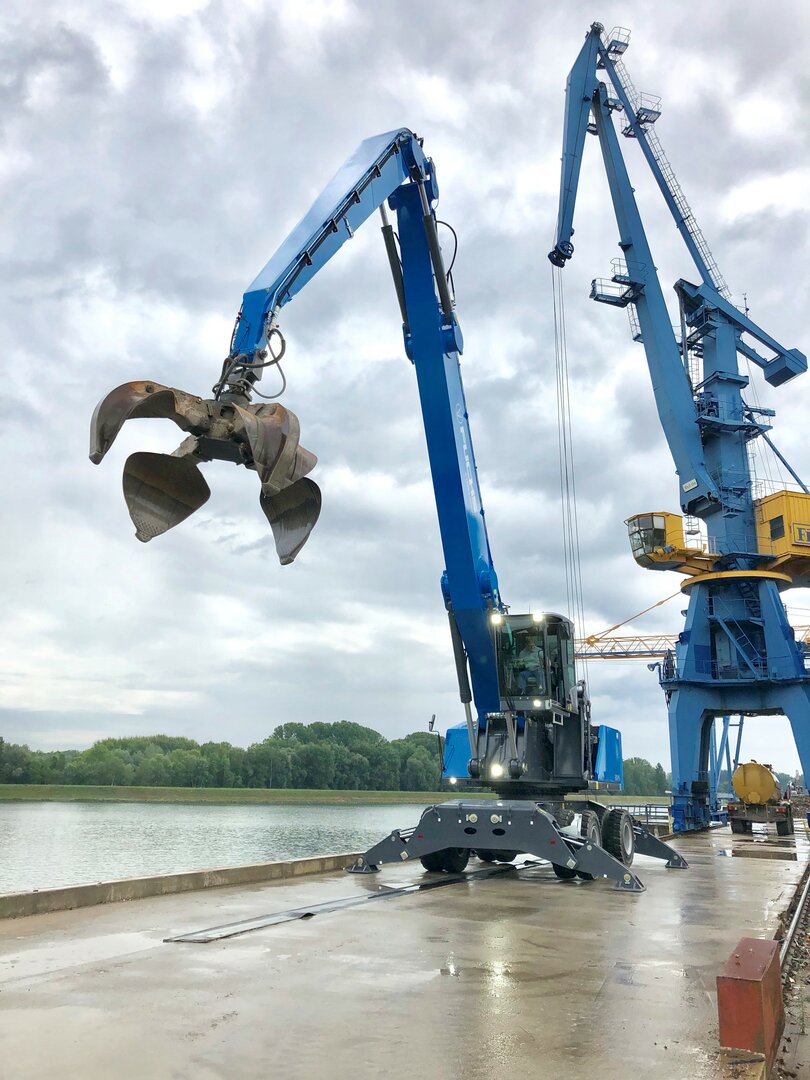

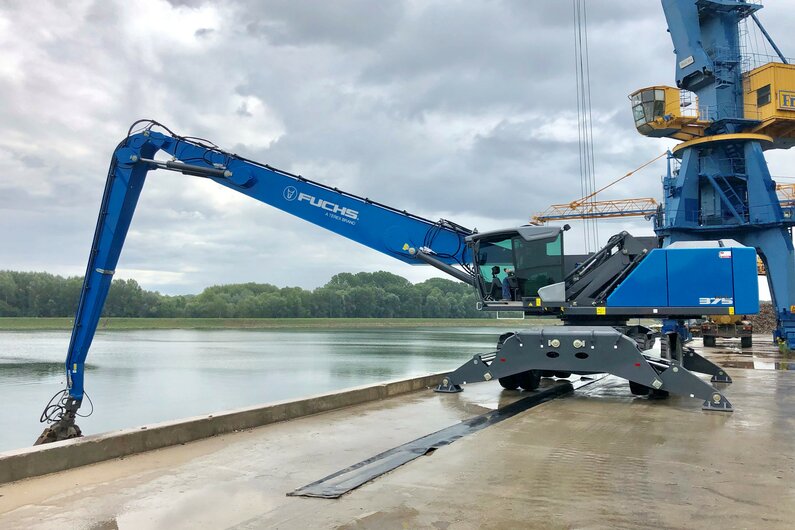

Der neue Fuchs MHL375F ist die ideale Maschine auf allen Schrottplätzen, welche Schredder oder Scheren beschicken, sowie im Binnenhafen. Durch die hohe Umschlagsleistung in Verbindung mit einer enormen Robustheit ist der MHL375F das Sinnbild für Wirtschaftlichkeit.

Mit dem groß dimensionierten Unterwagen, einer Ausladung von bis zu 22 Metern und einem Gewicht von bis zu 72t spielt die Maschine ihre volle Leistungsfähigkeit aus.
