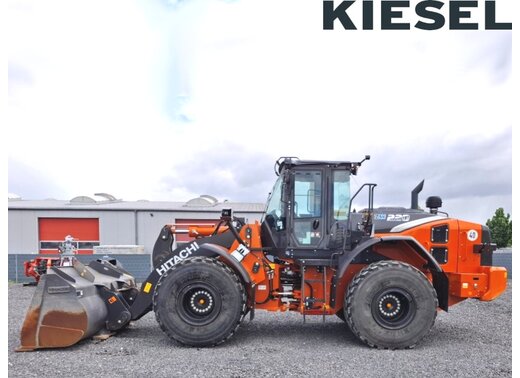

ZW220-7
Betriebsgewicht: | 18.190 | kg |
max. Schaufelvolumen: | 3,5 | m³ |
Motorleistung: | 157 | kW |
Highlights





Varianten

Z-Kinematik
Die bekannte Z-Kinematik hat sich seit Jahren in Radladern über alle Größenklassen hinweg bewährt. Sie zeichnet sich durch eine einfache und robuste Bauweise aus, die hohe Ausbrechkräfte erlaubt und ein schnelles Auskippen ermöglicht.

Highlift Z-Kinematik
Durch eine Erhöhung des Schaufeldrehpunktes können höhere Auskipphöhen erreicht werden.

TPD
Das drehmomentverlagernde Differential passt die Antriebskräfte auf die beiden Räder bei unterschiedlichem Fahrwiderstand an. Das Differential hat einen Sperrwert von 15% und ist nahezu verschleißfrei. Es eignet sich besonders für Asphalt, Beton und sonstige feste Untergründe.

LSD
Die durchdrehende Radseite wird mittels Lamellenpaketen abgebremst. Der Sperrwert beträgt 45% und ist somit höher als bei der TPD Variante. Dies ist vor allem bei weichem und schmierigem Untergrund von Vorteil.
Technische Daten
- ZW220LSD-7HL
- ZW220TPD-7HL
- ZW220LSD-7
- ZW220TPD-7
-
MOTOR
Nennleistung
ISO 9249 (netto) 196 PS ISO 9249 (netto) 144 kW ISO 14396 (netto) 203 PS ISO 14396 (netto) 149 kW Drehzahl bei Nennleistung 2.200 1/min Batterie
Anzahl 2 Stück Spannung 12 V -
TRIEBSTRANG
Getriebe Drehmomentwandler, Gegenwellen-Lastschaltautomatikgetriebe mit elektronischer Steuerung und wählbaren Fahrprogrammen. Drehmomentwandler Einstufig, einphasig, drei Elemente Hauptkupplung Mehrscheiben im Ölbad; hydraulisch Kühlsystem Zwangsumlauf Max. Geschwindigkeit Gang Vorwärts Vorwärts Power-Modus Rückwärts Rückwärts Power-Modus 1 6,3 km/h 6,3 km/h 6,6 km/h 6,7 km/h 2 10,9 km/h 11,4 km/h 11,4 km/h 12 km/h 3 16 km/h 17,3 km/h 24,8 km/h 26,9 km/h 4 23,7 km/h 25,7 km/h 5 *1 36,3 km/h 36,3 km/h - *1: Mit 23.5 R25 (L3) Reifen
-
ACHSE UND HINTERACHSANTRIEB
Achspendelwinkel
pro Richtung 12 ° insgesamt 24 ° Antriebssystem Allradantrieb Endantrieb HD-Planetengetriebe, im Ölbad Vorder- und Hinterachse Halbschwimmend Vorne Am Vorderrahmen befestigt Hinten Zentrale Drehzapfenlagerung Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD) Reifen
Standard 23,5 R25 (L3) -
BREMSEN
Betriebsbremse Innnenliegende im Ölbad laufende
Lamellenbremsen an allen vier Rädern.
Vollhydraulische ZweikreisbremsanlageFeststellbremsen Federspeicher-Scheibenbremse an externer Antriebswelle -
LENKUNG
Typ Knicklenkung Lenkeinschlag (pro Seite) 37 ° Lenkeinschlag (insgesamt) 74 ° Zylinder Doppelt wirkender Zylinder Anzahl Zylinder 2 Stück Bohrung 70 mm Hub 442 mm -
HYDRAULIKSYSTEM
Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick
Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen Hauptpumpe (zugleich Lenkungspumpe)
Art Axialkolbenpumpe mit variablem Schluckvolumen Maximaler Durchfluss 275 l/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 27,4 MPa Lüfterpumpe
Art Zahnradpumpe mit festem Hubvolumen Maximaler Durchfluss 65,8 l/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 19 MPa Hydraulikzylinder
Anzahl Bohrung Hub Hubarm 2 130 mm 880 mm Schaufel *1 1 165 mm 510 mm - *1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.
Hydraulikspielzeiten
Powermodus Hubarm anheben 5,6 s Hubarm absenken 3,3 s Schaufel auskippen 1,5 s Insgesamt 10,4 s -
FÜLLMENGEN
Kraftstofftank 255 l Motorkühlmittel 29 l Motoröl 25 l Drehmomentwandler und Getriebe 27 l Vorderachsdifferenzial und Radnaben 32 l Hinterachsdifferenzial und Radnaben 32 l Hydrauliköltank 114 l DEF/AdBlue-Tank 25 l -
Abmessungen
-
Gewichtsänderung
Sonderausrüstung Sonderausrüstung Betriebsgewicht Kipplast Gerade Kipplast Max. geknickt Gesamtbreite (Reifenflanken) Gesamthöhe Gesamtlänge Reifen 23.5R25 (L3) XHA2 0 kg 0 kg 0 kg 0 mm 0 mm 0 mm Reifen 23.5R25 (L5) XLDD2A 600 kg 520 kg 470 kg 15 mm 30 mm -25 mm Reifen 23.5R25 (L5) XMINED2 710 kg 620 kg 560 kg 10 mm 25 mm -20 mm Reifen 23.5R25R (L2) XSNOPLUS 0 kg 0 kg 0 kg 5 mm 0 mm 0 mm Reifen 23.5R25R (L3) VJT 60 kg 90 kg 80 kg 0 mm 0 mm 0 mm Unterbodenschutz 170 kg 140 kg 130 kg 0 mm 0 mm 0 mm -
Schaufelauswahl
-
MOTOR
Nennleistung
ISO 9249 (netto) 196 PS ISO 9249 (netto) 144 kW ISO 14396 (netto) 203 PS ISO 14396 (netto) 149 kW Drehzahl bei Nennleistung 2.200 1/min Batterie
Anzahl 2 Stück Spannung 12 V Modell CUMMINS B6.7 Maximales Drehmoment 990 Nm Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige Typ 4-Takt wassergekühlt, Direkteinspritzung Drehzahl Maximales Drehmoment 1.300 1/min Emissionen Entspricht EU Stufe V Ansaugung Turbolader und Ladeluftkühler Bohrung 107 mm Nachbehandlung DOC-, DPF- und SCR-System Hub 124 mm Zylinder 6 Anzahl Hubraum 6,69 l -
TRIEBSTRANG
Getriebe Drehmomentwandler, Gegenwellen-Lastschaltautomatikgetriebe mit elektronischer Steuerung und wählbaren Fahrprogrammen. Drehmomentwandler Einstufig, einphasig, drei Elemente Hauptkupplung Mehrscheiben im Ölbad; hydraulisch Kühlsystem Zwangsumlauf Max. Geschwindigkeit Gang Vorwärts Vorwärts Power-Modus Rückwärts Rückwärts Power-Modus 1 6,3 km/h 6,3 km/h 6,6 km/h 6,7 km/h 2 10,9 km/h 11,4 km/h 11,4 km/h 12 km/h 3 16 km/h 17,3 km/h 24,8 km/h 26,9 km/h 4 23,7 km/h 25,7 km/h 5 *1 36,3 km/h 36,3 km/h - *1: Mit 23.5 R25 (L3) Reifen
-
ACHSE UND HINTERACHSANTRIEB
Achspendelwinkel
pro Richtung 12 ° insgesamt 24 ° Antriebssystem Allradantrieb Endantrieb HD-Planetengetriebe, im Ölbad Vorder- und Hinterachse Halbschwimmend Vorne Am Vorderrahmen befestigt Hinten Zentrale Drehzapfenlagerung Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD) Reifen
Standard 23,5 R25 (L3) -
BREMSEN
Betriebsbremse Innnenliegende im Ölbad laufende
Lamellenbremsen an allen vier Rädern.
Vollhydraulische ZweikreisbremsanlageFeststellbremsen Federspeicher-Scheibenbremse an externer Antriebswelle -
LENKUNG
Typ Knicklenkung Lenkeinschlag (pro Seite) 37 ° Lenkeinschlag (insgesamt) 74 ° Zylinder Doppelt wirkender Zylinder Anzahl Zylinder 2 Stück Bohrung 70 mm Hub 442 mm -
HYDRAULIKSYSTEM
Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick
Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen Hauptpumpe (zugleich Lenkungspumpe)
Art Axialkolbenpumpe mit variablem Schluckvolumen Maximaler Durchfluss 275 l/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 27,4 MPa Lüfterpumpe
Art Zahnradpumpe mit festem Hubvolumen Maximaler Durchfluss 65,8 l/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 19 MPa Hydraulikzylinder
Anzahl Bohrung Hub Hubarm 2 130 mm 880 mm Schaufel *1 1 165 mm 510 mm - *1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.
Hydraulikspielzeiten
Powermodus Hubarm anheben 5,6 s Hubarm absenken 3,3 s Schaufel auskippen 1,5 s Insgesamt 10,4 s -
FÜLLMENGEN
Kraftstofftank 255 l Motorkühlmittel 29 l Motoröl 25 l Drehmomentwandler und Getriebe 27 l Vorderachsdifferenzial und Radnaben 32 l Hinterachsdifferenzial und Radnaben 32 l Hydrauliköltank 114 l DEF/AdBlue-Tank 25 l -
Abmessungen
Technische Daten Schaufeltyp Universalschaufel mit Unterschraubmesser Universalschaufel mit Unterschraubmesser Schaufelvolumen ISO gehäuft 3,3 m³ 3,5 m³ A Gesamtlänge 8.880 mm 8.950 mm B Gesamthöhe 3.370 mm 3.370 mm C Breite über Reifen 2.825 mm 2.825 mm D Radstand 3.300 mm 3.300 mm E Bodenfreiheit 450 mm 450 mm F Spurweite 2.160 mm 2.160 mm G Schaufelbreite 2.910 mm 2.910 mm H Wenderadius (Mittellinie des Außenreifens) 6.010 mm 6.010 mm H' Wenderadius (Innenreifen außen) 3.530 mm 3.530 mm H'' Wenderadius über Schaufelecke 7.150 mm 7.150 mm I Gesamtbetriebshöhe 5.910 mm 5.980 mm J Traghöhe am Schaufelbolzen 430 mm 430 mm K Höhe Schaufeldrehbolzen, Maximalhub 4.490 mm 4.490 mm L Überschüttbare Höhe Maximalhub 4.180 mm 4.180 mm M Auskipphöhe bei 45 Grad, Maximalhub 3.310 mm 3.260 mm N Reichweite bei 45 Grad, Maximalhub 1.270 mm 1.320 mm O Schürftiefe (horizontaler Schürfwinkel) 190 mm 190 mm P Max. Schaufelrückkippwinkel in Transportstellung 46 ° 46 ° Q Schaufelrückkippwinkel bei voller Höhe 52 ° 52 ° Statische Kipplast Gerade 11.860 kg 11.780 kg Statische Kipplast Geknickt 40 Grad 10.420 kg 10.340 kg Reißkraft 132 kN 124 kN Betriebsgewicht *1 18.560 kg 18.610 kg - *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
-
Gewichtsänderung
Sonderausrüstung Sonderausrüstung Betriebsgewicht Kipplast Gerade Kipplast Max. geknickt Gesamtbreite (Reifenflanken) Gesamthöhe Gesamtlänge Reifen 23.5R25 (L3) XHA2 0 kg 0 kg 0 kg 0 mm 0 mm 0 mm Reifen 23.5R25 (L5) XLDD2A 600 kg 520 kg 470 kg 15 mm 30 mm -25 mm Reifen 23.5R25 (L5) XMINED2 710 kg 620 kg 560 kg 10 mm 25 mm -20 mm Reifen 23.5R25R (L2) XSNOPLUS 0 kg 0 kg 0 kg 5 mm 0 mm 0 mm Reifen 23.5R25R (L3) VJT 60 kg 90 kg 80 kg 0 mm 0 mm 0 mm Unterbodenschutz 170 kg 140 kg 130 kg 0 mm 0 mm 0 mm -
Schaufelauswahl
-
MOTOR
Nennleistung
ISO 9249 (netto) 196 PS ISO 9249 (netto) 144 kW ISO 14396 (netto) 203 PS ISO 14396 (netto) 149 kW Drehzahl bei Nennleistung 2.200 1/min Batterie
Anzahl 2 Stück Spannung 12 V Modell CUMMINS B6.7 Maximales Drehmoment 990 Nm Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige Typ 4-Takt wassergekühlt, Direkteinspritzung Drehzahl Maximales Drehmoment 1.300 1/min Emissionen Entspricht EU Stufe V Ansaugung Turbolader und Ladeluftkühler Bohrung 107 mm Nachbehandlung DOC-, DPF- und SCR-System Hub 124 mm Zylinder 6 Anzahl Hubraum 6,69 l -
TRIEBSTRANG
Getriebe Drehmomentwandler, Gegenwellen-Lastschaltautomatikgetriebe mit elektronischer Steuerung und wählbaren Fahrprogrammen. Drehmomentwandler Einstufig, einphasig, drei Elemente Hauptkupplung Mehrscheiben im Ölbad; hydraulisch Kühlsystem Zwangsumlauf Max. Geschwindigkeit Gang Vorwärts Vorwärts Power-Modus Rückwärts Rückwärts Power-Modus 1 6,3 km/h 6,3 km/h 6,6 km/h 6,7 km/h 2 10,9 km/h 11,4 km/h 11,4 km/h 12 km/h 3 16 km/h 17,3 km/h 24,8 km/h 26,9 km/h 4 23,7 km/h 25,7 km/h 5 *1 36,3 km/h 36,3 km/h - *1: Mit 23.5 R25 (L3) Reifen
-
ACHSE UND HINTERACHSANTRIEB
Achspendelwinkel
pro Richtung 12 ° insgesamt 24 ° Antriebssystem Allradantrieb Endantrieb HD-Planetengetriebe, im Ölbad Vorder- und Hinterachse Halbschwimmend Vorne Am Vorderrahmen befestigt Hinten Zentrale Drehzapfenlagerung Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD) Reifen
Standard 23,5 R25 (L3) -
BREMSEN
Betriebsbremse Innnenliegende im Ölbad laufendeLamellenbremsen an allen vier Rädern.Vollhydraulische Zweikreisbremsanlage Feststellbremsen Federspeicher-Scheibenbremse an externer Antriebswelle -
LENKUNG
Typ Knicklenkung Lenkeinschlag (pro Seite) 37 ° Lenkeinschlag (insgesamt) 74 ° Zylinder Doppelt wirkender Zylinder Anzahl Zylinder 2 Stück Bohrung 70 mm Hub 442 mm -
HYDRAULIKSYSTEM
Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick
Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen Hauptpumpe (zugleich Lenkungspumpe)
Art Axialkolbenpumpe mit variablem Schluckvolumen Maximaler Durchfluss 275 l/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 27,4 MPa Lüfterpumpe
Art Zahnradpumpe mit festem Hubvolumen Maximaler Durchfluss 65,8 l/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 19 MPa Hydraulikzylinder
Anzahl Bohrung Hub Hubarm 2 130 mm 880 mm Schaufel *1 1 165 mm 510 mm - *1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.
Hydraulikspielzeiten
Powermodus Hubarm anheben 5,6 s Hubarm absenken 3,3 s Schaufel auskippen 1,5 s Insgesamt 10,4 s -
FÜLLMENGEN
Kraftstofftank 255 l Motorkühlmittel 29 l Motoröl 25 l Drehmomentwandler und Getriebe 27 l Vorderachsdifferenzial und Radnaben 32 l Hinterachsdifferenzial und Radnaben 32 l Hydrauliköltank 114 l DEF/AdBlue-Tank 25 l -
Abmessungen
Technische Daten Schaufeltyp Universalschaufel mit angeschweißten Zähnen Universalschaufel mit Unterschraubmesser Universalschaufel mit angeschweißten Zähnen Universalschaufel mit Unterschraubmesser Felsschaufel mit angeschweißten Zähnen / Zwischensegmente Leichtgutschaufel mit Unterschraubmesser Leichtgutschaufel mit Unterschraubmesser Schaufelvolumen ISO gehäuft 3,3 m³ 3,3 m³ 3,5 m³ 3,5 m³ 2,8 m³ 6 m³ 10 m³ A Gesamtlänge 8.520 mm 8.380 mm 8.590 mm 8.450 mm 8.750 mm 8.450 mm 9.220 mm B Gesamthöhe 3.370 mm 3.370 mm 3.370 mm 3.370 mm 3.370 mm 3.370 mm 3.370 mm C Breite über Reifen 2.825 mm 2.825 mm 2.825 mm 2.825 mm 2.825 mm 2.825 mm 2.825 mm D Radstand 3.300 mm 3.300 mm 3.300 mm 3.300 mm 3.300 mm 3.300 mm 3.300 mm E Bodenfreiheit 450 mm 450 mm 450 mm 450 mm 450 mm 450 mm 450 mm F Spurweite 2.160 mm 2.160 mm 2.160 mm 2.160 mm 2.160 mm 2.160 mm 2.160 mm G Schaufelbreite 2.910 mm 2.910 mm 2.910 mm 2.910 mm 2.910 mm 3.050 mm 3.400 mm H Wenderadius (Mittellinie des Außenreifens) 6.010 mm 6.010 mm 6.010 mm 6.010 mm 6.010 mm 6.010 mm 6.010 mm H' Wenderadius (Innenreifen außen) 3.530 mm 3.530 mm 3.530 mm 3.530 mm 3.530 mm 3.530 mm 3.530 mm H'' Wenderadius über Schaufelecke 6.980 mm 6.940 mm 7.000 mm 6.960 mm 7.050 mm 7.030 mm 7.410 mm I Gesamtbetriebshöhe 5.500 mm 5.500 mm 5.570 mm 5.570 mm 5.420 mm 6.120 mm 6.640 mm J Traghöhe am Schaufelbolzen 430 mm 430 mm 430 mm 430 mm 430 mm 430 mm 430 mm K Höhe Schaufeldrehbolzen, Maximalhub 4.080 mm 4.080 mm 4.080 mm 4.080 mm 4.080 mm 4.080 mm 4.080 mm L Überschüttbare Höhe Maximalhub 3.770 mm 3.770 mm 3.770 mm 3.770 mm 3.770 mm 3.770 mm 3.770 mm M Auskipphöhe bei 45 Grad, Maximalhub 2.800 mm 2.900 mm 2.740 mm 2.850 mm 2.630 mm 2.850 mm 2.300 mm N Reichweite bei 45 Grad, Maximalhub 1.220 mm 1.110 mm 1.270 mm 1.170 mm 1.340 mm 1.170 mm 1.170 mm O Schürftiefe (horizontaler Schürfwinkel) 110 mm 110 mm 110 mm 110 mm 140 mm 110 mm 110 mm P Max. Schaufelrückkippwinkel in Transportstellung 47 ° 47 ° 47 ° 47 ° 47 ° 47 ° 47 ° Q Schaufelrückkippwinkel bei voller Höhe 60 ° 60 ° 60 ° 60 ° 60 ° 60 ° 60 ° Statische Kipplast Gerade 15.230 kg 14.970 kg 15.190 kg 14.930 kg 14.820 kg 14.470 kg 13.670 kg Statische Kipplast Geknickt 40 Grad 13.490 kg 13.220 kg 13.440 kg 13.180 kg 13.070 kg 12.730 kg 11.940 kg Reißkraft 156 kN 145 kN 145 kN 136 kN 132 kN 131 kN 94 kN Betriebsgewicht *1 18.190 kg 18.400 kg 18.250 kg 18.460 kg 18.480 kg 18.770 kg 19.450 kg - *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
-
Gewichtsänderung
Sonderausrüstung Sonderausrüstung Betriebsgewicht Kipplast Gerade Kipplast Max. geknickt Gesamtbreite (Reifenflanken) Gesamthöhe Gesamtlänge Reifen 23.5R25 (L3) XHA2 0 kg 0 kg 0 kg 0 mm 0 mm 0 mm Reifen 23.5R25 (L5) XLDD2A 600 kg 520 kg 470 kg 15 mm 30 mm -25 mm Reifen 23.5R25 (L5) XMINED2 710 kg 620 kg 560 kg 10 mm 25 mm -20 mm Reifen 23.5R25R (L2) XSNOPLUS 0 kg 0 kg 0 kg 5 mm 0 mm 0 mm Reifen 23.5R25R (L3) VJT 60 kg 90 kg 80 kg 0 mm 0 mm 0 mm Unterbodenschutz 170 kg 140 kg 130 kg 0 mm 0 mm 0 mm -
Schaufelauswahl
-
MOTOR
Nennleistung
ISO 9249 (netto) 196 PS ISO 9249 (netto) 144 kW ISO 14396 (netto) 203 PS ISO 14396 (netto) 149 kW Drehzahl bei Nennleistung 2.200 1/min Batterie
Anzahl 2 Stück Spannung 12 V Modell CUMMINS B6.7 Maximales Drehmoment 990 Nm Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige Typ 4-Takt wassergekühlt, Direkteinspritzung Drehzahl Maximales Drehmoment 1.300 1/min Emissionen Entspricht EU Stufe V Ansaugung Turbolader und Ladeluftkühler Bohrung 107 mm Nachbehandlung DOC-, DPF- und SCR-System Hub 124 mm Zylinder 6 Anzahl Hubraum 6,69 l -
TRIEBSTRANG
Getriebe Drehmomentwandler, Gegenwellen-Lastschaltautomatikgetriebe mit elektronischer Steuerung und wählbaren Fahrprogrammen. Drehmomentwandler Einstufig, einphasig, drei Elemente Hauptkupplung Mehrscheiben im Ölbad; hydraulisch Kühlsystem Zwangsumlauf Max. Geschwindigkeit Gang Vorwärts Vorwärts Power-Modus Rückwärts Rückwärts Power-Modus 1 6,3 km/h 6,3 km/h 6,6 km/h 6,7 km/h 2 10,9 km/h 11,4 km/h 11,4 km/h 12 km/h 3 16 km/h 17,3 km/h 24,8 km/h 26,9 km/h 4 23,7 km/h 25,7 km/h 5 *1 36,3 km/h 36,3 km/h - *1: Mit 23.5 R25 (L3) Reifen
-
ACHSE UND HINTERACHSANTRIEB
Achspendelwinkel
pro Richtung 12 ° insgesamt 24 ° Antriebssystem Allradantrieb Endantrieb HD-Planetengetriebe, im Ölbad Vorder- und Hinterachse Halbschwimmend Vorne Am Vorderrahmen befestigt Hinten Zentrale Drehzapfenlagerung Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD) Reifen
Standard 23,5 R25 (L3) -
BREMSEN
Betriebsbremse Innnenliegende im Ölbad laufendeLamellenbremsen an allen vier Rädern.Vollhydraulische Zweikreisbremsanlage Feststellbremsen Federspeicher-Scheibenbremse an externer Antriebswelle -
LENKUNG
Typ Knicklenkung Lenkeinschlag (pro Seite) 37 ° Lenkeinschlag (insgesamt) 74 ° Zylinder Doppelt wirkender Zylinder Anzahl Zylinder 2 Stück Bohrung 70 mm Hub 442 mm -
HYDRAULIKSYSTEM
Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick
Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen Hauptpumpe (zugleich Lenkungspumpe)
Art Axialkolbenpumpe mit variablem Schluckvolumen Maximaler Durchfluss 275 l/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 27,4 MPa Lüfterpumpe
Art Zahnradpumpe mit festem Hubvolumen Maximaler Durchfluss 65,8 l/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 19 MPa Hydraulikzylinder
Anzahl Bohrung Hub Hubarm 2 130 mm 880 mm Schaufel *1 1 165 mm 510 mm - *1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.
Hydraulikspielzeiten
Powermodus Hubarm anheben 5,6 s Hubarm absenken 3,3 s Schaufel auskippen 1,5 s Insgesamt 10,4 s -
FÜLLMENGEN
Kraftstofftank 255 l Motorkühlmittel 29 l Motoröl 25 l Drehmomentwandler und Getriebe 27 l Vorderachsdifferenzial und Radnaben 32 l Hinterachsdifferenzial und Radnaben 32 l Hydrauliköltank 114 l DEF/AdBlue-Tank 25 l -
Abmessungen
Technische Daten Schaufeltyp Universalschaufel mit angeschweißten Zähnen Universalschaufel mit Unterschraubmesser Universalschaufel mit angeschweißten Zähnen Universalschaufel mit Unterschraubmesser Felsschaufel mit angeschweißten Zähnen / Zwischensegmente Leichtgutschaufel mit Unterschraubmesser Leichtgutschaufel mit Unterschraubmesser Schaufelvolumen ISO gehäuft 3,3 m³ 3,3 m³ 3,5 m³ 3,5 m³ 2,8 m³ 6 m³ 10 m³ A Gesamtlänge 8.520 mm 8.380 mm 8.590 mm 8.450 mm 8.750 mm 8.450 mm 9.220 mm B Gesamthöhe 3.370 mm 3.370 mm 3.370 mm 3.370 mm 3.370 mm 3.370 mm 3.370 mm C Breite über Reifen 2.825 mm 2.825 mm 2.825 mm 2.825 mm 2.825 mm 2.825 mm 2.825 mm D Radstand 3.300 mm 3.300 mm 3.300 mm 3.300 mm 3.300 mm 3.300 mm 3.300 mm E Bodenfreiheit 450 mm 450 mm 450 mm 450 mm 450 mm 450 mm 450 mm F Spurweite 2.160 mm 2.160 mm 2.160 mm 2.160 mm 2.160 mm 2.160 mm 2.160 mm G Schaufelbreite 2.910 mm 2.910 mm 2.910 mm 2.910 mm 2.910 mm 3.050 mm 3.400 mm H Wenderadius (Mittellinie des Außenreifens) 6.010 mm 6.010 mm 6.010 mm 6.010 mm 6.010 mm 6.010 mm 6.010 mm H' Wenderadius (Innenreifen außen) 3.530 mm 3.530 mm 3.530 mm 3.530 mm 3.530 mm 3.530 mm 3.530 mm H'' Wenderadius über Schaufelecke 6.980 mm 6.940 mm 7.000 mm 6.960 mm 7.050 mm 7.030 mm 7.410 mm I Gesamtbetriebshöhe 5.500 mm 5.500 mm 5.570 mm 5.570 mm 5.420 mm 6.120 mm 6.640 mm J Traghöhe am Schaufelbolzen 430 mm 430 mm 430 mm 430 mm 430 mm 430 mm 430 mm K Höhe Schaufeldrehbolzen, Maximalhub 4.080 mm 4.080 mm 4.080 mm 4.080 mm 4.080 mm 4.080 mm 4.080 mm L Überschüttbare Höhe Maximalhub 3.770 mm 3.770 mm 3.770 mm 3.770 mm 3.770 mm 3.770 mm 3.770 mm M Auskipphöhe bei 45 Grad, Maximalhub 2.800 mm 2.900 mm 2.740 mm 2.850 mm 2.630 mm 2.850 mm 2.300 mm N Reichweite bei 45 Grad, Maximalhub 1.220 mm 1.110 mm 1.270 mm 1.170 mm 1.340 mm 1.170 mm 1.170 mm O Schürftiefe (horizontaler Schürfwinkel) 110 mm 110 mm 110 mm 110 mm 140 mm 110 mm 110 mm P Max. Schaufelrückkippwinkel in Transportstellung 47 ° 47 ° 47 ° 47 ° 47 ° 47 ° 47 ° Q Schaufelrückkippwinkel bei voller Höhe 60 ° 60 ° 60 ° 60 ° 60 ° 60 ° 60 ° Statische Kipplast Gerade 15.230 kg 14.970 kg 15.190 kg 14.930 kg 14.820 kg 14.470 kg 13.670 kg Statische Kipplast Geknickt 40 Grad 13.490 kg 13.220 kg 13.440 kg 13.180 kg 13.070 kg 12.730 kg 11.940 kg Reißkraft 156 kN 145 kN 145 kN 136 kN 132 kN 131 kN 94 kN Betriebsgewicht *1 18.190 kg 18.400 kg 18.250 kg 18.460 kg 18.480 kg 18.770 kg 19.450 kg - *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
-
Gewichtsänderung
Sonderausrüstung Sonderausrüstung Betriebsgewicht Kipplast Gerade Kipplast Max. geknickt Gesamtbreite (Reifenflanken) Gesamthöhe Gesamtlänge Reifen 23.5R25 (L3) XHA2 0 kg 0 kg 0 kg 0 mm 0 mm 0 mm Reifen 23.5R25 (L5) XLDD2A 600 kg 520 kg 470 kg 15 mm 30 mm -25 mm Reifen 23.5R25 (L5) XMINED2 710 kg 620 kg 560 kg 10 mm 25 mm -20 mm Reifen 23.5R25R (L2) XSNOPLUS 0 kg 0 kg 0 kg 5 mm 0 mm 0 mm Reifen 23.5R25R (L3) VJT 60 kg 90 kg 80 kg 0 mm 0 mm 0 mm Unterbodenschutz 170 kg 140 kg 130 kg 0 mm 0 mm 0 mm -
Schaufelauswahl
Der Hitachi ZW220-7 Radlader
Die neuen Hitachi-Radlader wurden von den Hitachi-Ingenieuren mit dem Ziel entwickelt, optimal den Anforderungen des europäischen Marktes zu entsprechen und neue Maßstäbe in den Bereichen Technologie, Produktivität, Langlebigkeit und Umweltverträglichkeit zu setzen.
Ebenso legten die Entwickler ein besonderes Augenmerk auf Sicherheit, Zuverlässigkeit und große Bedienerfreundlichkeit für den Anwender. Die vielfältigen Einsatzmöglichkeiten der Radlader ermöglichen es dem Anwender, eine große Bandbreite an Aufgaben zu bewältigen und seine Vorhaben umzusetzen.
