ZW160-7
| Betriebsgewicht: | 13.020 | kg |
| max. Schaufelvolumen: | 2,4 | m³ |
| Motorleistung: | 126 | kW |
Highlights
Komfort/Kabine
Sicherheit
Leistung
Umweltfreundlichkeit
Wartung
Varianten
Z-Kinematik
Die bekannte Z-Kinematik hat sich seit Jahren in Radladern über alle Größenklassen hinweg bewährt. Sie zeichnet sich durch eine einfache und robuste Bauweise aus, die hohe Ausbrechkräfte erlaubt und ein schnelles Auskippen ermöglicht.
Highlift Z-Kinematik
Durch eine Erhöhung des Schaufeldrehpunktes können höhere Auskipphöhen erreicht werden.
Parallel Lift
Das PL-Hubgerüst ermöglicht bestmögliche Sicht auf das Anbauwerkzeug und bietet eine optimale Parallelführung der Palettengabel. Dank der hohen Rückkippkräfte und Rückkippwinkel können mit der PL-Kinematik großvolumige Schaufeln mühelos verfahren werden.
LSD
Die durchdrehende Radseite wird mittels Lamellenpaketen abgebremst. Der Sperrwert beträgt 45% und ist somit höher als bei der TPD Variante. Dies ist vor allem bei weichem und schmierigem Untergrund von Vorteil.
TPD
Das drehmomentverlagernde Differential passt die Antriebskräfte auf die beiden Räder bei unterschiedlichem Fahrwiderstand an. Das Differential hat einen Sperrwert von 15% und ist nahezu verschleißfrei. Es eignet sich besonders für Asphalt, Beton und sonstige feste Untergründe.
Technische Daten
Modell
- ZW160TPD-7HL
- ZW160TPD-7PL
- ZW160TPD-7
-
MOTOR
Nennleistung
ISO 9249 (netto) 163 PS ISO 9249 (netto) 122 kW ISO 14396 (netto) 165 PS ISO 14396 (netto) 123 kW Drehzahl bei Nennleistung 2.000 1/min Batterie
Anzahl 2 Stück Spannung 12 V Modell CUMMINS B4.5 Maximales Drehmoment 755 Nm Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige Typ 4-Takt wassergekühlt, Direkteinspritzung Drehzahl Maximales Drehmoment 1.200 1/min Emissionen Entspricht EU Stufe V Ansaugung Turbolader und Ladeluftkühler Bohrung 107 mm
Nachbehandlung DOC- und SCR-System Hub 124 mm Zylinder 4 Anzahl Hubraum 4,46 l -
TRIEBSTRANG
Getriebe Elektrisch gesteuerter, hydrostatischer Antrieb mit 2 Motoren und Summiergetriebe Kühlsystem Zwangsumlauf Max. Geschwindigkeit Gang Vorwärts Vorwärts Power-Modus Rückwärts Rückwärts Power-Modus 1 13 km/h 13 km/h 13 km/h 13 km/h 2 13 km/h 13 km/h 13 km/h 13 km/h 3 20 km/h 20 km/h 20 km/h 20 km/h 4 39 km/h 39 km/h 39 km/h 39 km/h 5 *1 - *1: Mit 20.5 R25 (L3) Reifen
-
ACHSE UND HINTERACHSANTRIEB
Achspendelwinkel
pro Richtung 10 ° insgesamt 20 ° Antriebssystem Allradantrieb Endantrieb HD-Planetengetriebe, im Ölbad Vorder- und Hinterachse Halbschwimmend Vorne Am Vorderrahmen befestigt Hinten Zentrale Drehzapfenlagerung Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD) Reifen
Standard 20,5 R25 (L3) -
BREMSEN
Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Zusätzliche Retarder-Funktion durch hydrostatischen Antrieb. Lamellen-Feststellbremse Federbetätigt und hydraulisch lösend -
LENKUNG
Typ Knicklenkung Lenkeinschlag (pro Seite) 40 ° Lenkeinschlag (insgesamt) 80 ° Zylinder Doppelt wirkender Zylinder Anzahl Zylinder 2 Stück Bohrung 65 mm Hub 419 mm -
HYDRAULIKSYSTEM
Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick
Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen Hauptpumpe (zugleich Lenkungspumpe)
Art Zahnradpumpe Maximaler Durchfluss 194 l/min techdata_key_radlader_hydrauliksystem_hauptpumpezugleichlenkungspumpe__quantity1min 2.200 1/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 20,6 MPa Lüfterpumpe
Art Zahnradpumpe Maximaler Durchfluss 44,9 l/min techdata_key_radlader_hydrauliksystem_lüfterpumpe__quantity1min 2.200 1/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 15,5 MPa Hydraulikzylinder
Anzahl Bohrung Hub Hubarm 2 125 mm 760 mm Schaufel *1 1 150 mm 495 mm - *1: Doppelt wirkend. Hauptstromfilter, 10-Mikron-Rücklauffilter im Hydrauliköltank.
Hydraulikspielzeiten
Normal Powermodus Hubarm anheben 5,9 s Hubarm absenken 3,8 s Schaufel auskippen 1,4 s Insgesamt 11,1 s -
FÜLLMENGEN
Kraftstofftank 205 l Motorkühlmittel 20 l Motoröl 16 l Vorderachsdifferenzial und Radnaben 25 l Hinterachsdifferenzial und Radnaben 25 l Hydrauliköltank 80 l DEF/AdBlue-Tank 18 l -
Abmessungen
Technische Daten Schaufeltyp Universalschaufel mit angeschweißten Zähnen Universalschaufel mit Unterschraubmesser Universalschaufel mit angeschweißten Zähnen Universalschaufel mit Unterschraubmesser Schaufelvolumen ISO gehäuft 2 m³ 2 m³ 2,2 m³ 2,2 m³ Schaufelvolumen ISO gestrichen 1,6 m³ 1,6 m³ 1,8 m³ 1,8 m³ A Gesamtlänge 8.110 mm 7.955 mm 8.160 mm 8.005 mm A' Gesamtlänge (ohne Schaufel) 6.905 mm 6.905 mm 6.905 mm 6.905 mm B Gesamthöhe 3.280 mm 3.280 mm 3.280 mm 3.280 mm C Breite über Reifen 2.500 mm 2.500 mm 2.500 mm 2.500 mm D Radstand 3.000 mm 3.000 mm 3.000 mm 3.000 mm E Bodenfreiheit 430 mm 430 mm 430 mm 430 mm F Spurweite 1.930 mm 1.930 mm 1.930 mm 1.930 mm G Schaufelbreite 2.535 mm 2.535 mm 2.535 mm 2.535 mm H Wenderadius (Mittellinie des Außenreifens) 5.085 mm 5.085 mm 5.085 mm 5.085 mm H' Wenderadius (Reifeninnenseite) 2.870 mm 2.870 mm 2.870 mm 2.870 mm H'' Wenderadius über Schaufelecke 6.180 mm 6.130 mm 6.195 mm 6.150 mm I Gesamtbetriebshöhe 5.350 mm 5.350 mm 5.415 mm 5.415 mm J Traghöhe am Schaufelbolzen 385 mm 385 mm 385 mm 385 mm K Höhe Schaufeldrehbolzen, Maximalhub 4.210 mm 4.210 mm 4.210 mm 4.210 mm L Überschüttbare Höhe Maximalhub 3.940 mm 3.920 mm 3.940 mm 3.920 mm M Auskipphöhe bei 45 Grad, Maximalhub 3.095 mm 3.200 mm 3.060 mm 3.165 mm N Reichweite bei 45 Grad, Maximalhub 1.300 mm 1.160 mm 1.335 mm 1.200 mm O Schürftiefe (horizontaler Schürfwinkel) 205 mm 225 mm 205 mm 225 mm P Max. Schaufelrückkippwinkel in Transportstellung 47 ° 47 ° 47 ° 47 ° P' Max. Schaufelrückkippwinkel, ebenerdig 44 ° 45 ° 44 ° 45 ° Q Schaufelrückkippwinkel bei voller Höhe 54 ° 54 ° 54 ° 54 ° Statische Kipplast Gerade 8.490 kg 8.390 kg 8.450 kg 8.310 kg Statische Kipplast Geknickt 40 Grad 7.330 kg 7.240 kg 7.300 kg 7.190 kg Reißkraft 103 kN 97 kN 98 kN 92 kN Betriebsgewicht *1 13.080 kg 13.150 kg 13.120 kg 13.190 kg - *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
-
Gewichtsänderung
Sonderausrüstung Sonderausrüstung Betriebsgewicht Kipplast Gerade Kipplast Max. geknickt Gesamtbreite (Reifenflanken) Gesamthöhe Gesamtlänge Reifen 20.5R25(L3)XHA2 0 kg 0 kg 0 kg 0 mm 0 mm 0 mm Reifen 20.5R25(L5)XLD D2A 460 kg 340 kg 300 kg 15 mm 30 mm -20 mm Reifen 20.5R25(L5)XMINE D2 PRO 620 kg 460 kg 400 kg 10 mm 35 mm -25 mm Reifen 20.5R25(L2)XSNOPLUS 70 kg 50 kg 50 kg 5 mm -10 mm 10 mm Reifen 20.5R25(L3)VJTZ 10 kg 10 kg 10 kg 0 mm -5 mm 5 mm Reifen 20.5R25(L3)TL-3A+ 150 kg 110 kg 100 kg 15 mm -5 mm 5 mm Unterbodenschutz 70 kg 40 kg 40 kg 0 mm 0 mm 0 mm -
Schaufelauswahl
-
MOTOR
Nennleistung
ISO 9249 (netto) 163 PS ISO 9249 (netto) 122 kW ISO 14396 (netto) 165 PS ISO 14396 (netto) 123 kW Drehzahl bei Nennleistung 2.000 1/min Batterie
Anzahl 2 Stück Spannung 12 V Modell CUMMINS B4.5 Maximales Drehmoment 755 Nm Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige Typ 4-Takt wassergekühlt, Direkteinspritzung Drehzahl Maximales Drehmoment 1.200 1/min Emissionen Entspricht EU Stufe V Ansaugung Turbolader und Ladeluftkühler Bohrung 107 mm Nachbehandlung DOC- und SCR-System Hub 124 mm Zylinder 4 Anzahl Hubraum 4,46 l -
TRIEBSTRANG
Getriebe Elektrisch gesteuerter, hydrostatischer Antrieb mit 2 Motoren und Summiergetriebe Kühlsystem Zwangsumlauf Max. Geschwindigkeit Gang Vorwärts Vorwärts Power-Modus Rückwärts Rückwärts Power-Modus 1 13 km/h 13 km/h 13 km/h 13 km/h 2 13 km/h 13 km/h 13 km/h 13 km/h 3 20 km/h 20 km/h 20 km/h 20 km/h 4 39 km/h 39 km/h 39 km/h 39 km/h 5 *1 - *1: Mit 20.5 R25 (L3) Reifen
-
ACHSE UND HINTERACHSANTRIEB
Achspendelwinkel
pro Richtung 10 ° insgesamt 20 ° Antriebssystem Allradantrieb Endantrieb HD-Planetengetriebe, im Ölbad Vorder- und Hinterachse Halbschwimmend Vorne Am Vorderrahmen befestigt Hinten Zentrale Drehzapfenlagerung Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD) Reifen
Standard 20,5 R25 (L3) -
BREMSEN
Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Zusätzliche Retarder-Funktion durch hydrostatischen Antrieb. Lamellen-Feststellbremse Federbetätigt und hydraulisch lösend -
LENKUNG
Typ Knicklenkung Lenkeinschlag (pro Seite) 40 ° Lenkeinschlag (insgesamt) 80 ° Zylinder Doppelt wirkender Zylinder Anzahl Zylinder 2 Stück Bohrung 65 mm Hub 419 mm -
HYDRAULIKSYSTEM
Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick
Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen Hauptpumpe (zugleich Lenkungspumpe)
Art Zahnradpumpe Maximaler Durchfluss 194 l/min techdata_key_radlader_hydrauliksystem_hauptpumpezugleichlenkungspumpe__quantity1min 2.200 1/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 20,6 MPa Lüfterpumpe
Art Zahnradpumpe Maximaler Durchfluss 44,9 l/min techdata_key_radlader_hydrauliksystem_lüfterpumpe__quantity1min 2.200 1/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 15,5 MPa Hydraulikzylinder
Anzahl Bohrung Hub Hubarm 2 125 mm 760 mm Schaufel *1 2 110 mm 1.005 mm - *1: Doppelt wirkend. Hauptstromfilter, 10-Mikron-Rücklauffilter im Hydrauliköltank.
Hydraulikspielzeiten
Normal Powermodus Hubarm anheben 6,2 s Hubarm absenken 3,6 s Schaufel auskippen 3,4 s Insgesamt 13,2 s -
FÜLLMENGEN
Kraftstofftank 205 l Motorkühlmittel 20 l Motoröl 16 l Vorderachsdifferenzial und Radnaben 25 l Hinterachsdifferenzial und Radnaben 25 l Hydrauliköltank 80 l DEF/AdBlue-Tank 18 l -
Abmessungen
Technische Daten Schaufeltyp Universalschaufel mit angeschweißten Zähnen Universalschaufel mit Unterschraubmesser Universalschaufel mit angeschweißten Zähnen Universalschaufel mit Unterschraubmesser Schaufelvolumen ISO gehäuft 2,1 m³ 2,1 m³ 2,2 m³ 2,2 m³ Schaufelvolumen ISO gestrichen 1,8 m³ 1,8 m³ 1,9 m³ 1,9 m³ A Gesamtlänge 7.915 mm 7.765 mm 7.920 mm 7.760 mm A' Gesamtlänge (ohne Schaufel) 6.565 mm 6.565 mm 6.565 mm 6.565 mm B Gesamthöhe 3.280 mm 3.280 mm 3.280 mm 3.280 mm C Breite über Reifen 2.500 mm 2.500 mm 2.500 mm 2.500 mm D Radstand 3.000 mm 3.000 mm 3.000 mm 3.000 mm E Bodenfreiheit 430 mm 430 mm 430 mm 430 mm F Spurweite 1.930 mm 1.930 mm 1.930 mm 1.930 mm G Schaufelbreite 2.535 mm 2.535 mm 2.535 mm 2.535 mm H Wenderadius (Mittellinie des Außenreifens) 5.085 mm 5.085 mm 5.085 mm 5.085 mm H' Wenderadius (Reifeninnenseite) 2.870 mm 2.870 mm 2.870 mm 2.870 mm H'' Wenderadius über Schaufelecke 6.055 mm 6.010 mm 6.055 mm 6.010 mm I Gesamtbetriebshöhe 5.280 mm 5.280 mm 5.320 mm 5.280 mm J Traghöhe am Schaufelbolzen 390 mm 390 mm 390 mm 390 mm K Höhe Schaufeldrehbolzen, Maximalhub 3.975 mm 3.975 mm 3.975 mm 3.975 mm L Überschüttbare Höhe Maximalhub 3.690 mm 3.665 mm 3.690 mm 3.665 mm M Auskipphöhe bei 45 Grad, Maximalhub 2.650 mm 2.755 mm 2.645 mm 2.760 mm N Reichweite bei 45 Grad, Maximalhub 1.415 mm 1.280 mm 1.420 mm 1.275 mm O Schürftiefe (horizontaler Schürfwinkel) 105 mm 125 mm 105 mm 125 mm P Max. Schaufelrückkippwinkel in Transportstellung 47 ° 47 ° 47 ° 47 ° P' Max. Schaufelrückkippwinkel, ebenerdig 44 ° 45 ° 44 ° 45 ° Q Schaufelrückkippwinkel bei voller Höhe 53 ° 53 ° 53 ° 53 ° Schaufelgewicht 950 kg 1.020 kg 950 kg 1.010 kg Statische Kipplast Gerade 9.680 kg 9.570 kg 9.770 kg 9.680 kg Statische Kipplast Geknickt 40 Grad 8.360 kg 8.250 kg 8.440 kg 8.350 kg Reißkraft 105 kN 100 kN 104 kN 101 kN Betriebsgewicht *1 13.510 kg 13.610 kg 13.530 kg 13.600 kg - *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
-
Gewichtsänderung
Sonderausrüstung Sonderausrüstung Betriebsgewicht Kipplast Gerade Kipplast Max. geknickt Gesamtbreite (Reifenflanken) Gesamthöhe Gesamtlänge Reifen 20.5R25(L3)XHA2 0 kg 0 kg 0 kg 0 mm 0 mm 0 mm Reifen 20.5R25(L5)XLD D2A 460 kg 290 kg 260 kg 15 mm 30 mm -20 mm Reifen 20.5R25(L5)XMINE D2 PRO 620 kg 390 kg 350 kg 10 mm 35 mm -25 mm Reifen 20.5R25(L2)XSNOPLUS 70 kg 40 kg 40 kg 5 mm -10 mm 10 mm Reifen 20.5R25(L3)VJTZ 10 kg 10 kg 10 kg 0 mm -5 mm 5 mm Reifen 20.5R25(L3)TL-3A+ 150 kg 100 kg 80 kg 15 mm -5 mm 5 mm Unterbodenschutz 70 kg 40 kg 30 kg 0 mm 0 mm 0 mm -
Schaufelauswahl
-
MOTOR
Nennleistung
ISO 9249 (netto) 163 PS ISO 9249 (netto) 122 kW ISO 14396 (netto) 165 PS ISO 14396 (netto) 123 kW Drehzahl bei Nennleistung 2.000 1/min Batterie
Anzahl 2 Stück Spannung 12 V Modell CUMMINS B4.5 Maximales Drehmoment 755 Nm Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige Typ 4-Takt wassergekühlt, Direkteinspritzung Drehzahl Maximales Drehmoment 1.200 1/min Emissionen Entspricht EU Stufe V Ansaugung Turbolader und Ladeluftkühler Bohrung 107 mm Nachbehandlung DOC- und SCR-System Hub 124 mm Zylinder 4 Anzahl Hubraum 4,46 l -
TRIEBSTRANG
Getriebe Elektrisch gesteuerter, hydrostatischer Antrieb mit 2 Motoren und Summiergetriebe Kühlsystem Zwangsumlauf Max. Geschwindigkeit Gang Vorwärts Vorwärts Power-Modus Rückwärts Rückwärts Power-Modus 1 13 km/h 13 km/h 13 km/h 13 km/h 2 13 km/h 13 km/h 13 km/h 13 km/h 3 20 km/h 20 km/h 20 km/h 20 km/h 4 39 km/h 39 km/h 39 km/h 39 km/h 5 *1 - *1: Mit 20.5 R25 (L3) Reifen
-
ACHSE UND HINTERACHSANTRIEB
Achspendelwinkel
pro Richtung 10 ° insgesamt 20 ° Antriebssystem Allradantrieb Endantrieb HD-Planetengetriebe, im Ölbad Vorder- und Hinterachse Halbschwimmend Vorne Am Vorderrahmen befestigt Hinten Zentrale Drehzapfenlagerung Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD) Reifen
Standard 20,5 R25 (L3) -
BREMSEN
Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Zusätzliche Retarder-Funktion durch hydrostatischen Antrieb. Lamellen-Feststellbremse Federbetätigt und hydraulisch lösend -
LENKUNG
Typ Knicklenkung Lenkeinschlag (pro Seite) 40 ° Lenkeinschlag (insgesamt) 80 ° Zylinder Doppelt wirkender Zylinder Anzahl Zylinder 2 Stück Bohrung 65 mm Hub 419 mm -
HYDRAULIKSYSTEM
Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick
Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen Hauptpumpe (zugleich Lenkungspumpe)
Art Zahnradpumpe Maximaler Durchfluss 194 l/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 20,6 MPa Lüfterpumpe
Art Zahnradpumpe Maximaler Durchfluss 44,9 l/min Maximaler Durchfluss bei 2.200 1/min Maximaler Druck 15,5 MPa Hydraulikzylinder
Anzahl Bohrung Hub Hubarm 2 125 mm 760 mm Schaufel *1 1 150 mm 495 mm - *1: Doppelt wirkend. Hauptstromfilter, 10-Mikron-Rücklauffilter im Hydrauliköltank.
Hydraulikspielzeiten
Normal Powermodus Hubarm anheben 5,9 s Hubarm absenken 3,8 s Schaufel auskippen 1,4 s Insgesamt 11,1 s -
FÜLLMENGEN
Kraftstofftank 205 l Motorkühlmittel 20 l Motoröl 16 l Vorderachsdifferenzial und Radnaben 25 l Hinterachsdifferenzial und Radnaben 25 l Hydrauliköltank 80 l DEF/AdBlue-Tank 18 l -
Abmessungen
Technische Daten Schaufeltyp Universalschaufel mit angeschweißten Zähnen Universalschaufel mit Unterschraubmesser Universalschaufel mit angeschweißten Zähnen Universalschaufel mit Unterschraubmesser Universalschaufel mit Unterschraubmesser Schaufelvolumen ISO gehäuft 2,2 m³ 2,2 m³ 2,4 m³ 2,4 m³ 3,6 m³ Schaufelvolumen ISO gestrichen 1,8 m³ 1,8 m³ 2 m³ 2 m³ 3,1 m³ A Gesamtlänge 7.670 mm 7.515 mm 7.720 mm 7.565 mm 7.810 mm A' Gesamtlänge (ohne Schaufel) 6.420 mm 6.420 mm 6.420 mm 6.420 mm 6.420 mm B Gesamthöhe 3.280 mm 3.280 mm 3.280 mm 3.280 mm 3.280 mm C Breite über Reifen 2.500 mm 2.500 mm 2.500 mm 2.500 mm 2.500 mm D Radstand 3.000 mm 3.000 mm 3.000 mm 3.000 mm 3.000 mm E Bodenfreiheit 430 mm 430 mm 430 mm 430 mm 430 mm F Spurweite 1.930 mm 1.930 mm 1.930 mm 1.930 mm 1.930 mm G Schaufelbreite 2.535 mm 2.535 mm 2.535 mm 2.535 mm 2.700 mm H Wenderadius (Mittellinie des Außenreifens) 5.085 mm 5.085 mm 5.085 mm 5.085 mm 5.085 mm H' Wenderadius (Reifeninnenseite) 2.870 mm 2.870 mm 2.870 mm 2.870 mm 2.870 mm H'' Wenderadius über Schaufelecke 5.980 mm 5.940 mm 5.995 mm 5.995 mm 6.100 mm I Gesamtbetriebshöhe 5.040 mm 5.040 mm 5.110 mm 5.110 mm 5.455 mm J Traghöhe am Schaufelbolzen 385 mm 385 mm 385 mm 385 mm 385 mm K Höhe Schaufeldrehbolzen, Maximalhub 3.840 mm 3.840 mm 3.840 mm 3.840 mm 3.840 mm L Überschüttbare Höhe Maximalhub 3.570 mm 3.550 mm 3.570 mm 3.550 mm 3.550 mm M Auskipphöhe bei 45 Grad, Maximalhub 2.690 mm 2.795 mm 2.655 mm 2.760 mm 2.590 mm N Reichweite bei 45 Grad, Maximalhub 1.145 mm 1.010 mm 1.185 mm 1.045 mm 1.215 mm O Schürftiefe (horizontaler Schürfwinkel) 80 mm 105 mm 80 mm 105 mm 105 mm P Max. Schaufelrückkippwinkel in Transportstellung 46 ° 46 ° 46 ° 46 ° 46 ° P' Max. Schaufelrückkippwinkel, ebenerdig 43 ° 43 ° 43 ° 43 ° 43 ° Q Schaufelrückkippwinkel bei voller Höhe 59 ° 59 ° 59 ° 59 ° 59 ° Statische Kipplast Gerade 10.610 kg 10.480 kg 10.530 kg 10.450 kg 10.410 kg Statische Kipplast Geknickt 40 Grad 9.210 kg 9.090 kg 9.140 kg 9.050 kg 9.020 kg Reißkraft 105 kN 99 kN 99 kN 94 kN 77 kN Betriebsgewicht *1 12.910 kg 13.020 kg 13.020 kg 13.090 kg 13.060 kg - *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
-
Gewichtsänderung
Sonderausrüstung Sonderausrüstung Betriebsgewicht Kipplast Gerade Kipplast Max. geknickt Gesamtbreite (Reifenflanken) Gesamthöhe Gesamtlänge Reifen 20.5R25(L3)XHA2 0 kg 0 kg 0 kg 0 mm 0 mm 0 mm Reifen 20.5R25(L5)XLD D2A 460 kg 340 kg 300 kg 15 mm 30 mm -20 mm Reifen 20.5R25(L5)XMINE D2 PRO 620 kg 460 kg 400 kg 10 mm 35 mm -25 mm Reifen 20.5R25(L2)XSNOPLUS 70 kg 50 kg 50 kg 5 mm -10 mm 10 mm Reifen 20.5R25(L3)VJTZ 10 kg 10 kg 10 kg 0 mm -5 mm 5 mm Reifen 20.5R25(L3)TL-3A+ 150 kg 110 kg 100 kg 15 mm -5 mm 5 mm Unterbodenschutz 70 kg 40 kg 40 kg 0 mm 0 mm 0 mm -
Schaufelauswahl
Hinweis: Irrtümer und technische Änderungen vorbehalten.

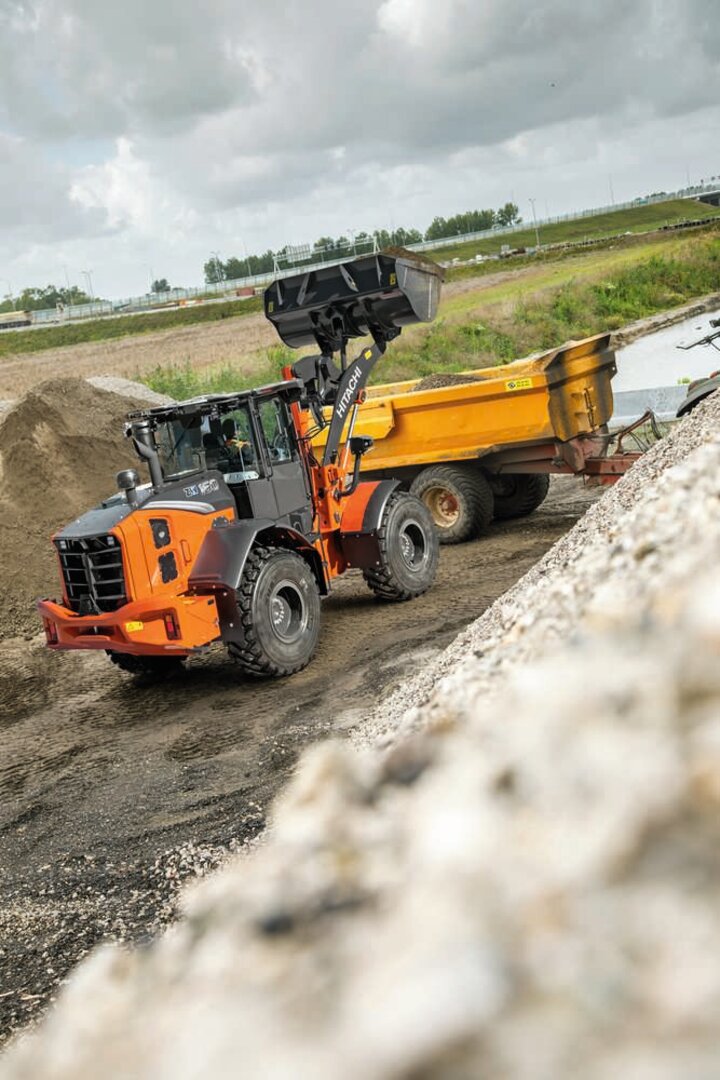

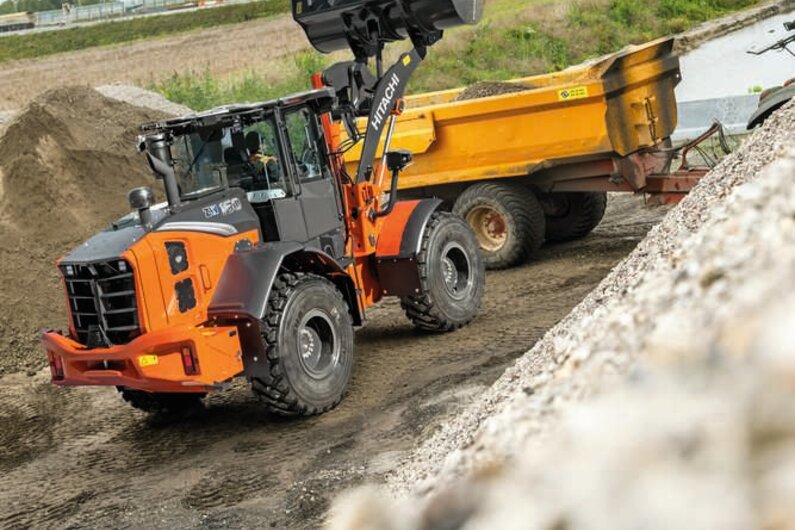

Der Hitachi ZW160-7 Radlader
Die neuen Hitachi-Radlader wurden von den Hitachi-Ingenieuren mit dem Ziel entwickelt, optimal den Anforderungen des europäischen Marktes zu entsprechen und neue Maßstäbe in den Bereichen Technologie, Produktivität, Langlebigkeit und Umweltverträglichkeit zu setzen.
Ebenso legten die Entwickler ein besonderes Augenmerk auf Sicherheit, Zuverlässigkeit und große Bedienerfreundlichkeit für den Anwender. Die vielfältigen Einsatzmöglichkeiten der Radlader ermöglichen es dem Anwender, eine große Bandbreite an Aufgaben zu bewältigen und seine Vorhaben umzusetzen.
