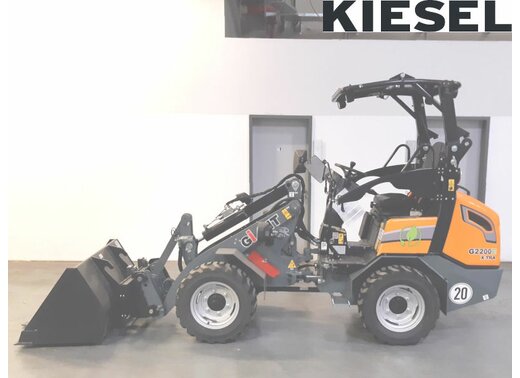

G2200E

Betriebsgewicht:	2.200	kg
max. Schaufelvolumen:	0,41	m³
Motorleistung:	6,5	kW

Highlights
Varianten
Technische Daten
Anbaugeräte
Downloads

Highlights

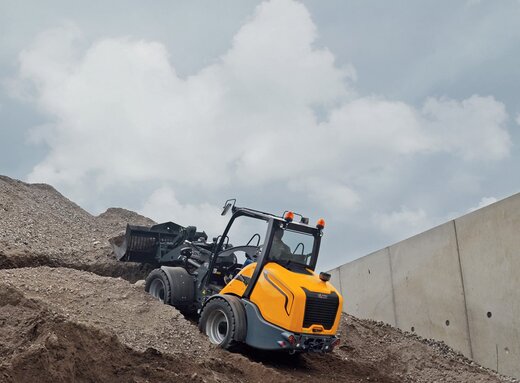

Leistung

Komfort/Kabine

Sicherheit

Lithium-Ionen Batterie
Leistungsstarke Elektromotoren
On-Board Ladegerät
Externes Ladegerät
Antrieb
Energierückgewinnung
Knick-Pendelgelenk
Hubgerüst
Hydrauliksystem
Bereifung
Hydraulischer Schnellwechsler und Anbaugeräte

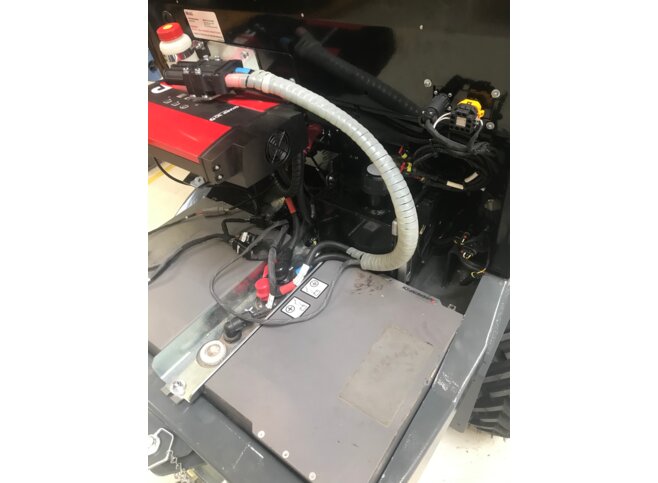

Lithium-Ionen Batterie

Die Elektromotoren für die Fahr- und Arbeitshydraulik werden durch eine 48 V Lithium-Ionen Batterie mit einer Kapazität von 390 Ah betrieben. Die 390 Ah Batterie ermöglicht das Arbeiten von bis zu 5 Stunden.

Die Lithium-Ionen Batterie ist völlig wartungsfrei, weshalb keine Wartungskosten entstehen. Des Weiteren ist der Memory-Effekt (Kapazitätsverlust) gegenüber Blei-Batterien deutlich geringer, wodurch über die gesamte Lebensdauer die volle Leistung zur Verfügung steht. Hinzu kommt, dass die Batterie jederzeit geladen werden kann.

Optional kann eine Batterie mit einer Kapazität von 260 Ah oder 520 Ah gewählt werden. Mit der größten Variante ist das Arbeiten von bis zu 6 Stunden möglich.

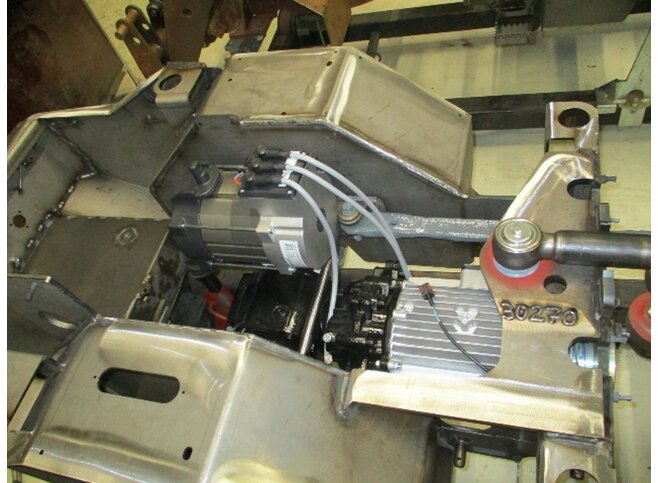

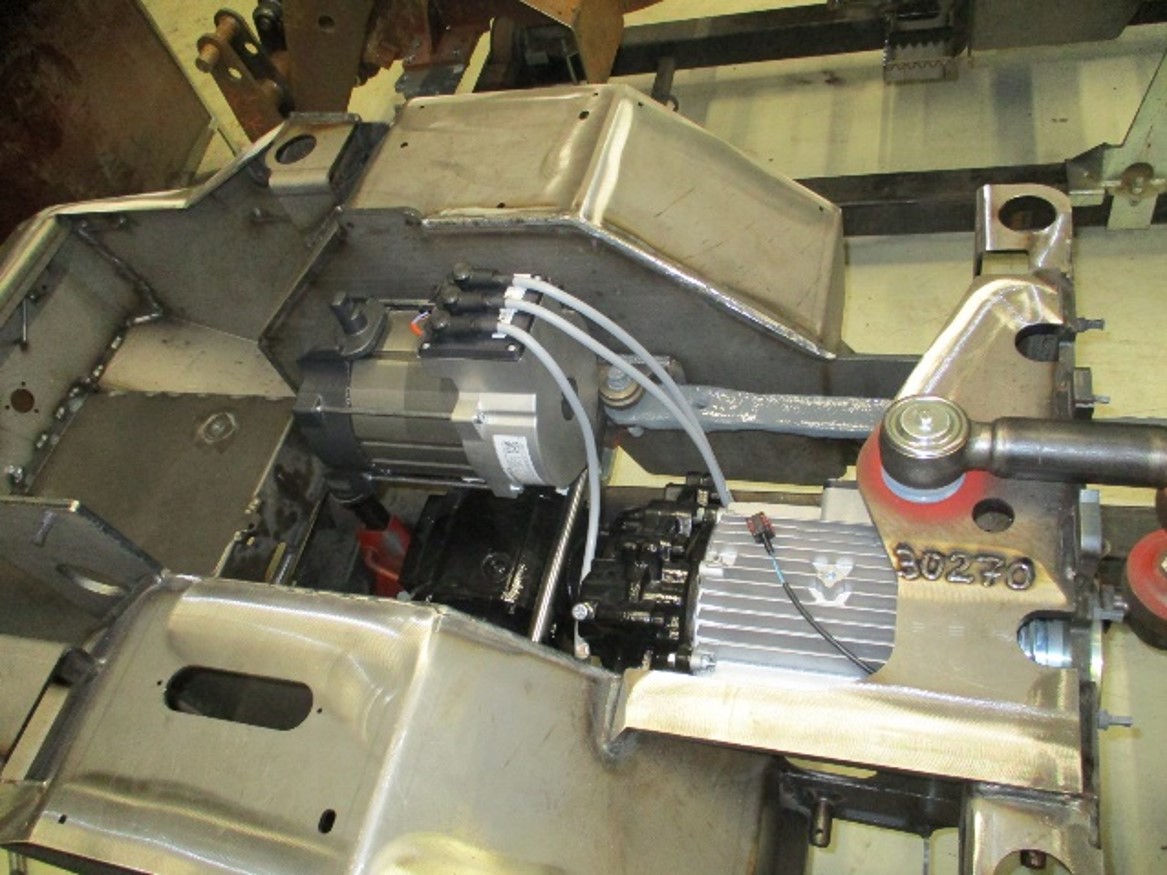

Leistungsstarke Elektromotoren

Die Maschine ist mit zwei leistungsstarken Elektromotoren ausgestattet. Der Fahrantrieb der Maschine erfolgt über einen 6,5 kW Elektromotor. Die Hydraulikpumpe für die Arbeitshydraulik wird über einen 12 kW Elektromotor angetrieben.

Die Vorteile eines Elektromotors gegenüber der Diesel-Variante sind zum einen das Drehmoment, welches jederzeit und sofort zu 100 % abrufbar ist. Zum anderen entstehen keine Abgas- und Lärmemissionen, wodurch die Maschine in innerstädtischen Baustellen oder geschlossen Räumen problemlos eingesetzt werden kann.

Hinzu kommt, dass bei einem Elektromotor weniger Schläuche und Filter eingesetzt werden müssen, wodurch der Wartungsaufwand und die Wartungskosten deutlich reduziert werden.

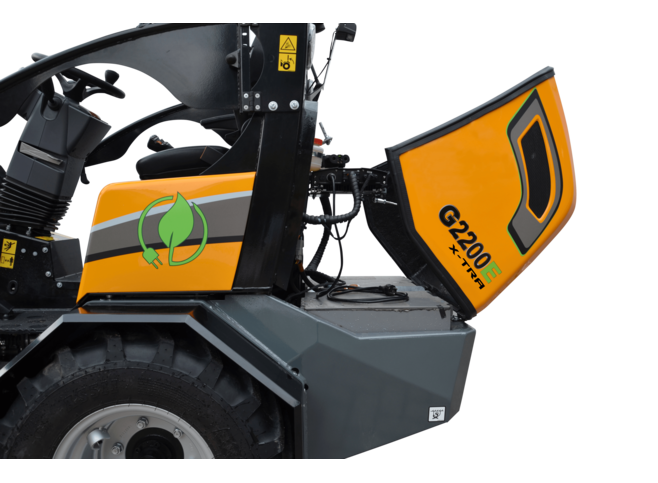

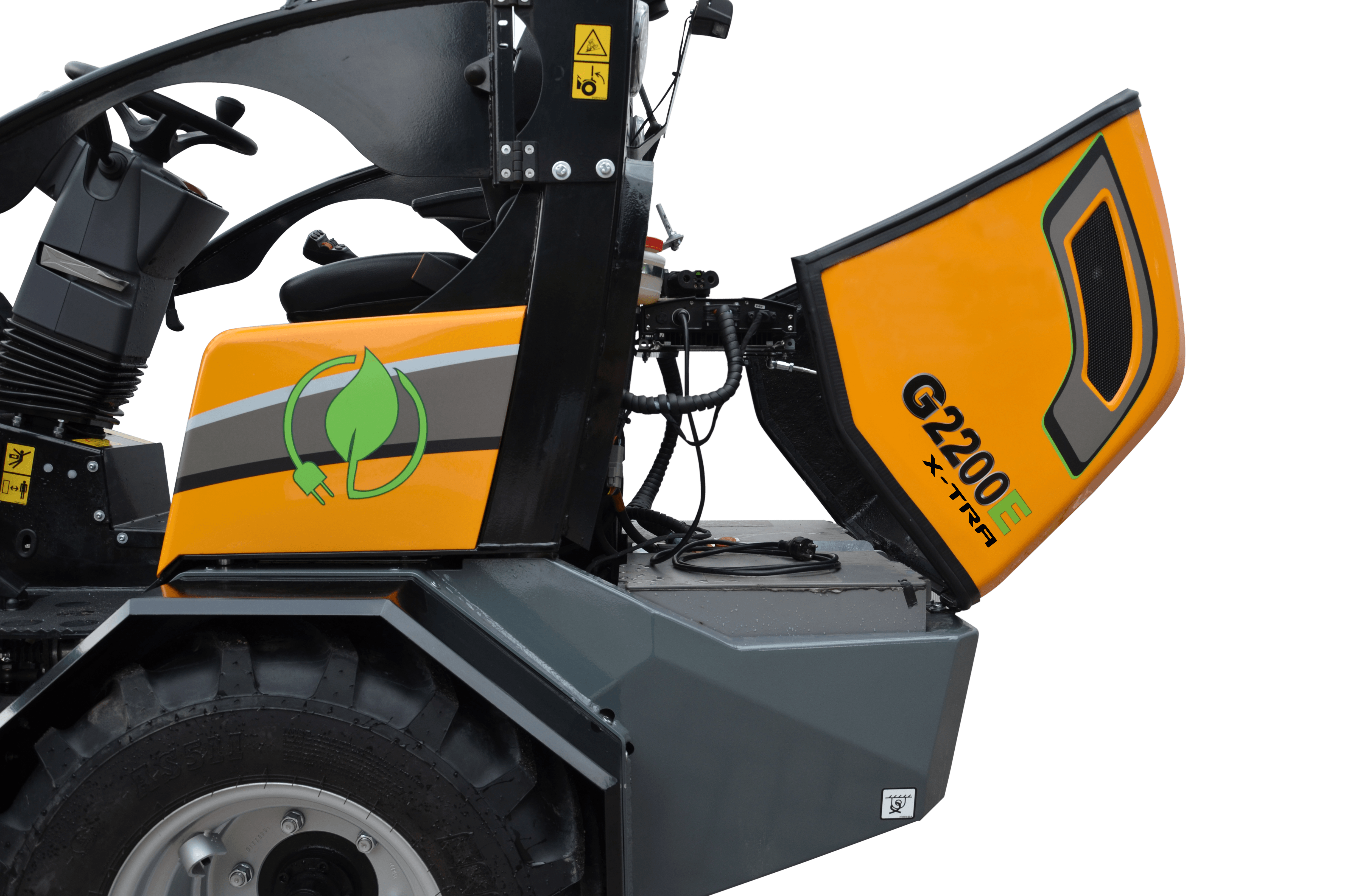

On-Board Ladegerät

Die Maschine ist serienmäßig mit einem 230 V / 60 A On-Board Ladegerät ausgestattet. Dadurch kann die Lithium-Ionen Batterie in der Maschine jederzeit über einen gewöhnlichen Netzanschluss aufgeladen werden.

Mithilfe des integrierten On-Board Ladegeräts kann die 390 Ah Lithium-Ionen Batterie innerhalb von 5 Stunden vollständig aufgeladen werden.

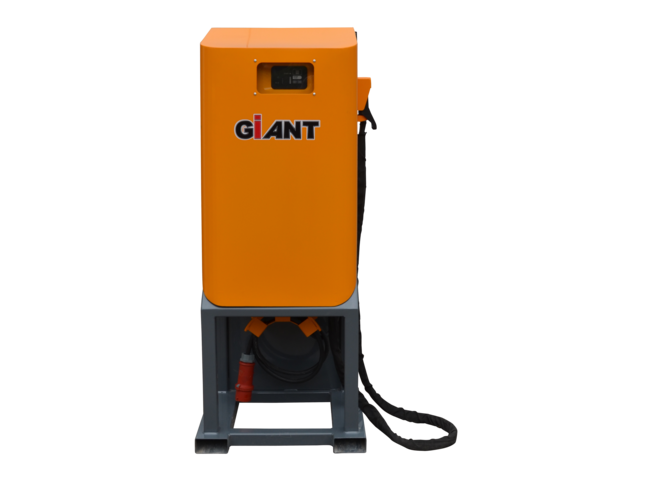

Externes Ladegerät

Optional kann die Lithium-Ionen Batterie über ein 48 V Hochfreuenz-Ladegerät (150 A bzw. 300 A) aufgeladen werden. Dadurch kann der Ladevorgang beschleunigt werden, wodurch die Standzeit der Maschine deutlich verringert wird.

Der Ladevorgang der 390 Ah Batterie verringert sich durch das externe Ladegerät um bis zu 3,5 Stunden. Darüber hinaus ist das Hochfrequenz-Ladegerät aufgrund seiner Kompaktheit einfach zu transportieren und benötigt wenig Platz auf der Baustelle.

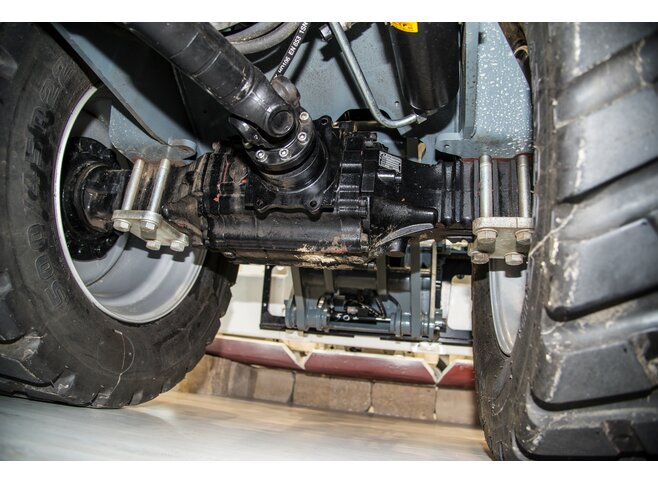

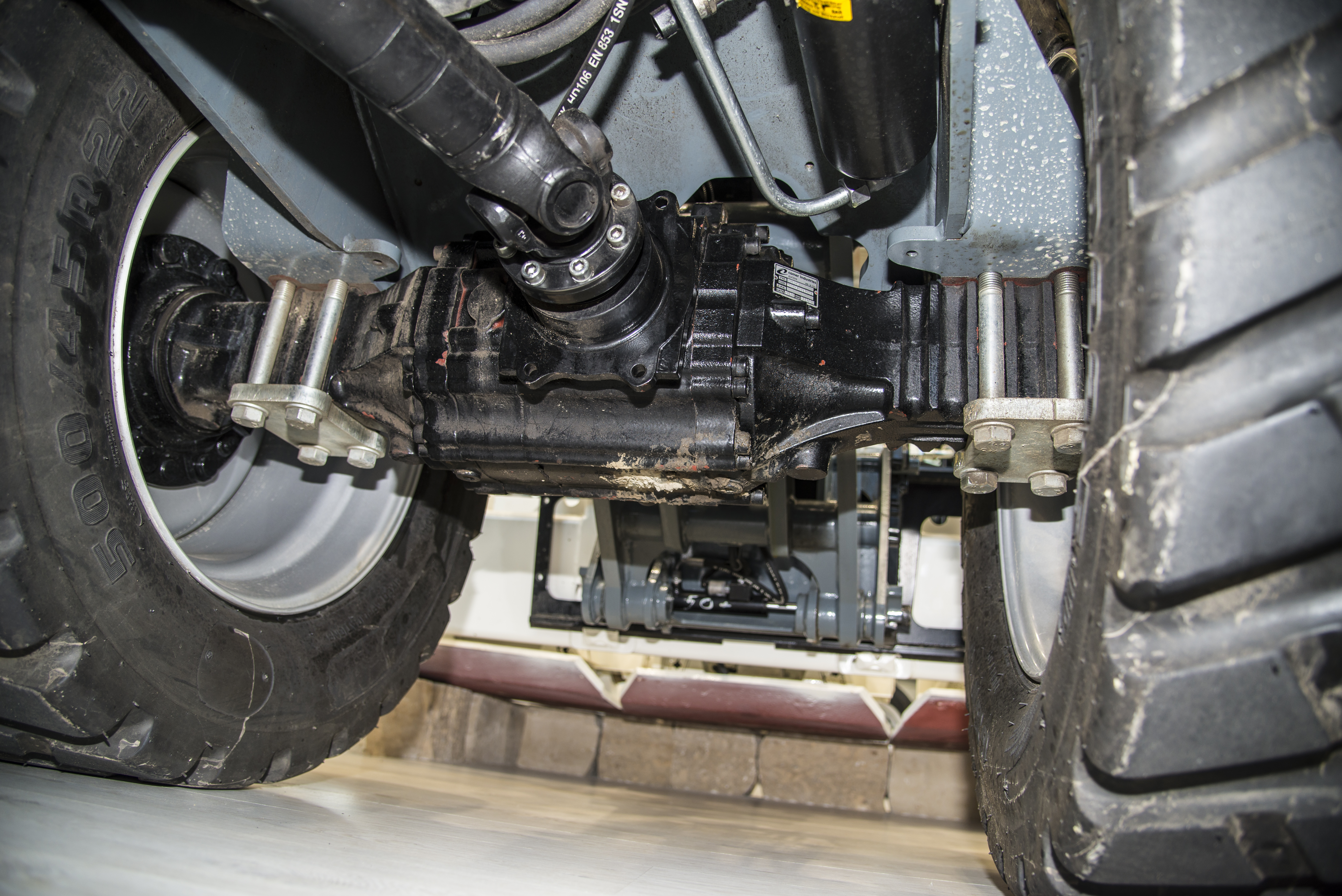

Antrieb

Der elektrische Allradantrieb sorgt stets für eine hohe Schubkraft und Beschleunigung. Die schweren 6-Tonnen Steckachsen mit intregriertem Lamellenselbstsperrdifferential (Sperrwert 40%) in beiden Achsen sind zudem für harte Einsätze ausgelegt und gewährleisten dadurch eine optimale Traktion.

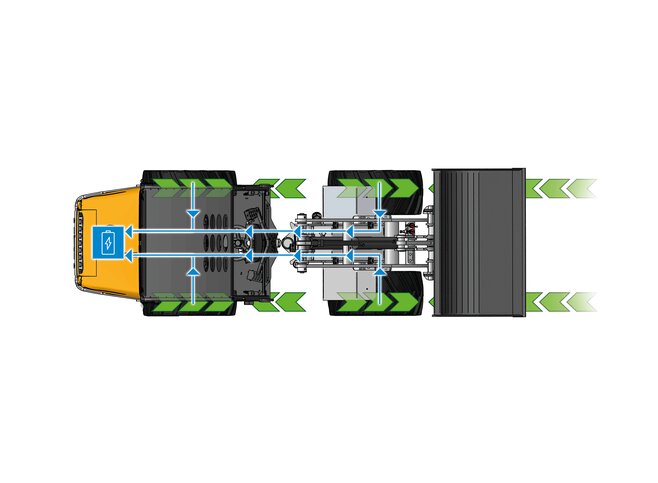

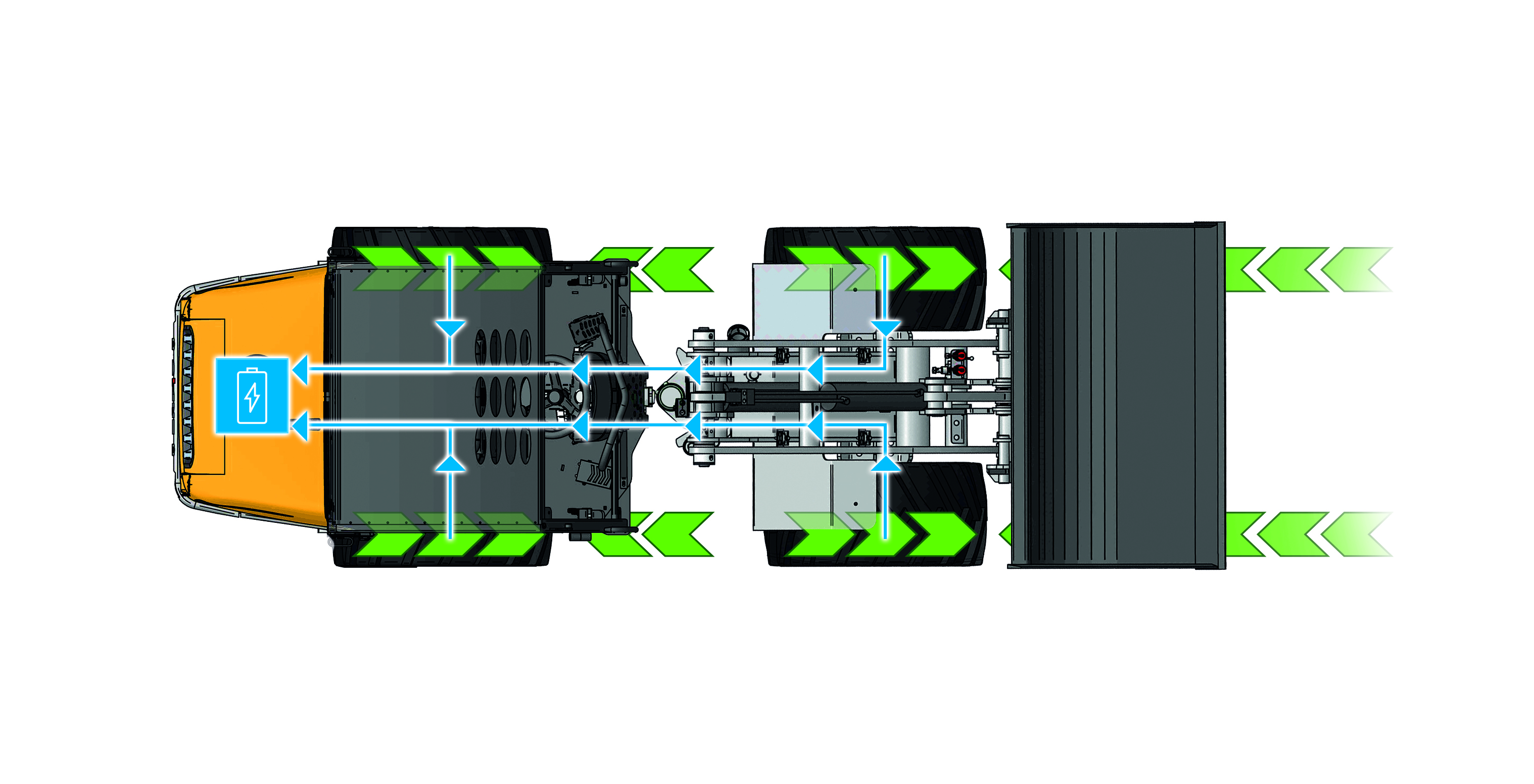

Energierückgewinnung

Beim Bremsen und Ausrollen der Maschine wird durch den Elektromotor Energie gewonnen, welche in die Lithium-Ionen Batterie zurückgeführt wird. Die Energierückgewinnung macht die Maschine zum einen effizienter und zum anderen kann dadurch die Laufzeit verlängert werden, wodurch länger mit der Maschine gearbeitet werden kann.

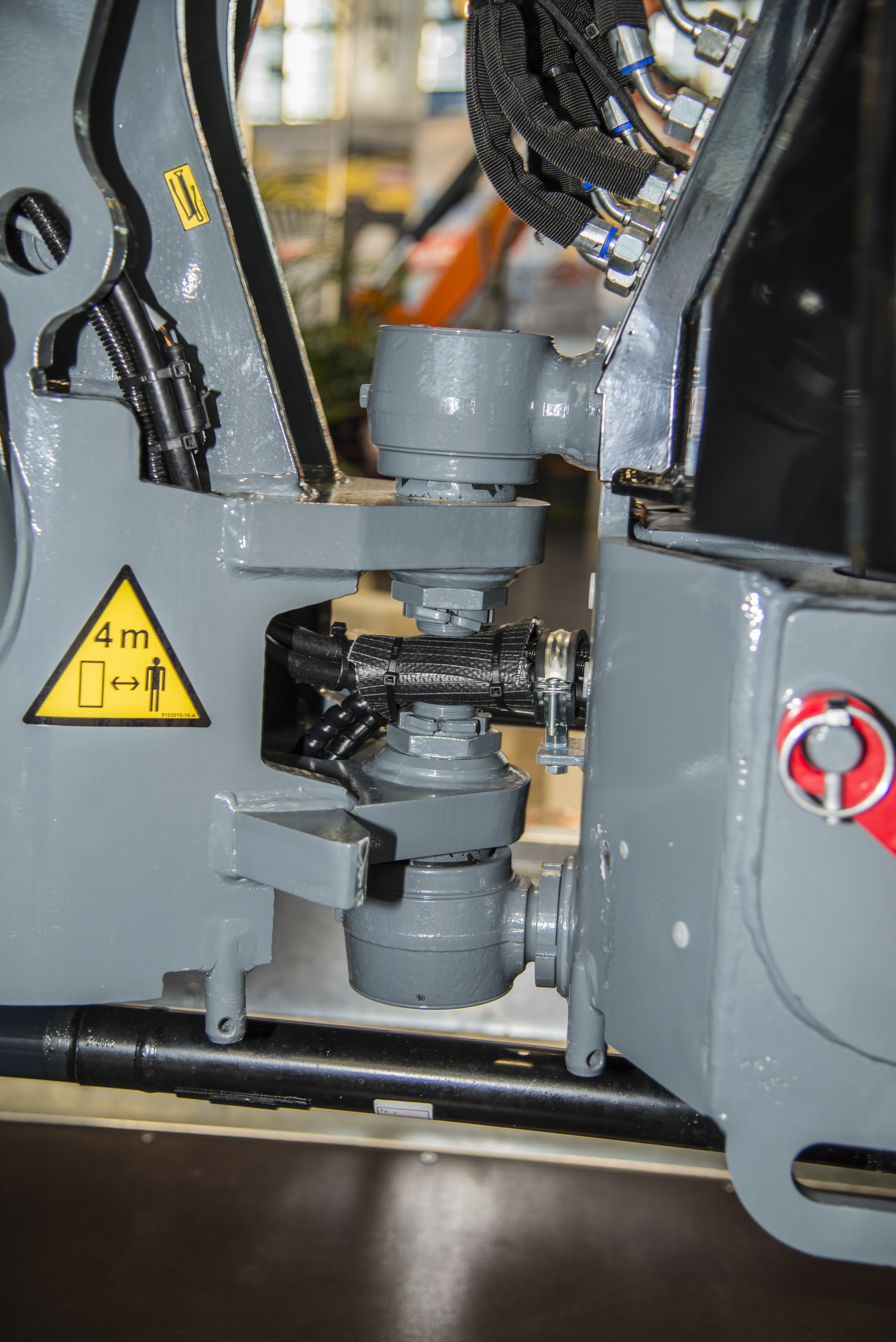

Knick-Pendelgelenk

Mittels des robusten und wartungsfreien Knick-Pendelgelenk können engste Wenderadien erzielt werden. Zudem haben alle vier Räder ständigen Bodenkontakt, wodurch maximale Traktion und Stabilität erzielt wird.

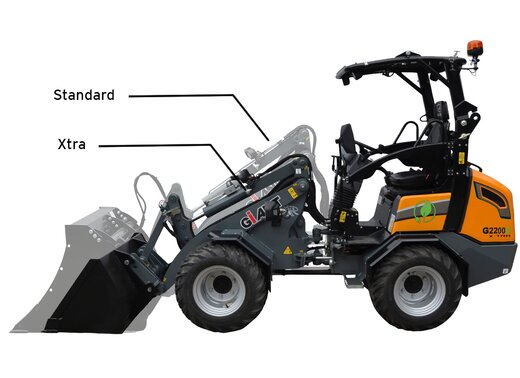

Hubgerüst

Es besteht die Möglichkeit zwischen dem Standard- und X-tra-Hubgerüst auszuwählen.

Mit der Standard Hubgerüst-Variante können sehr gute Ausschütthöhen erzielt werden.

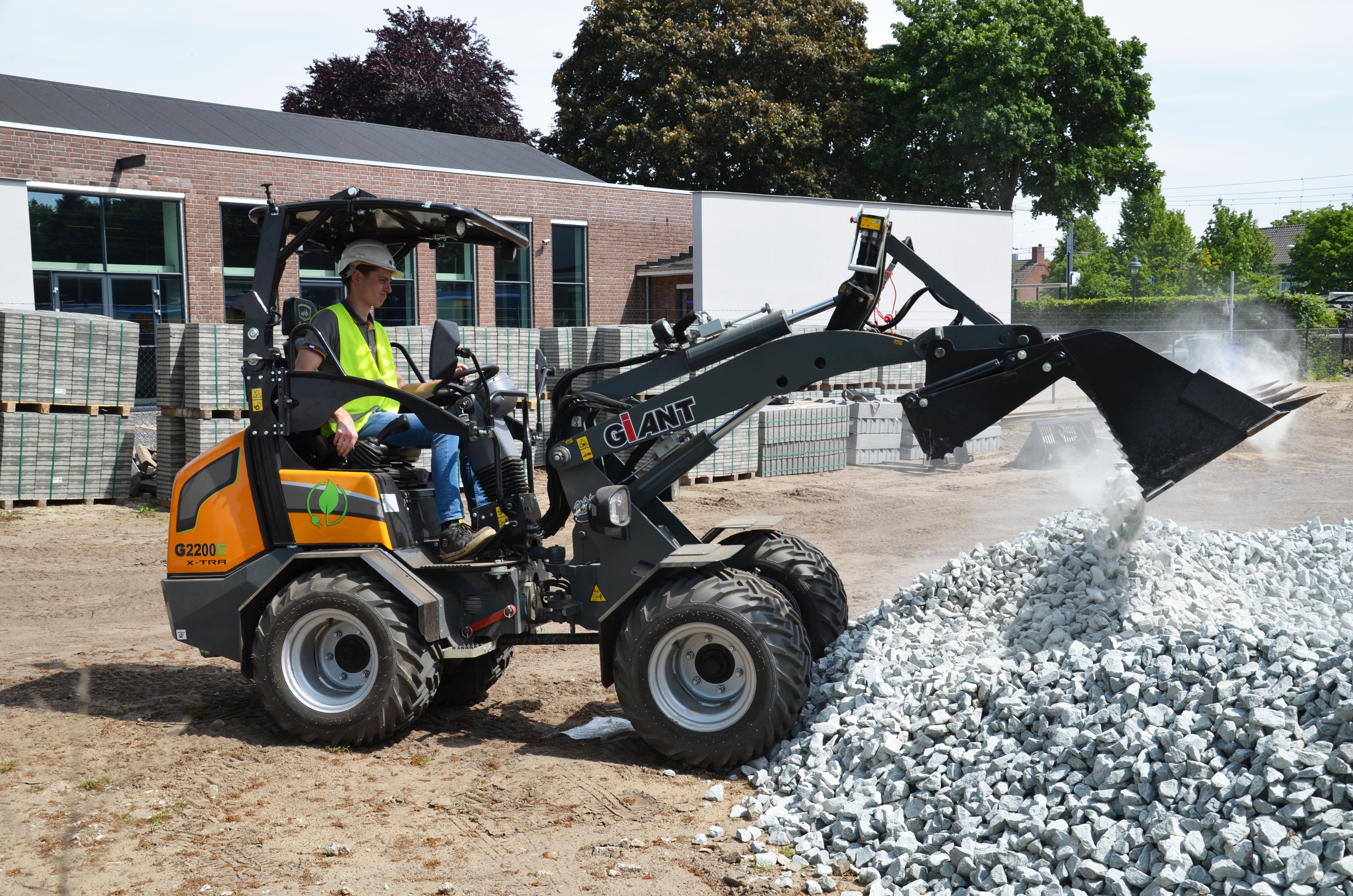

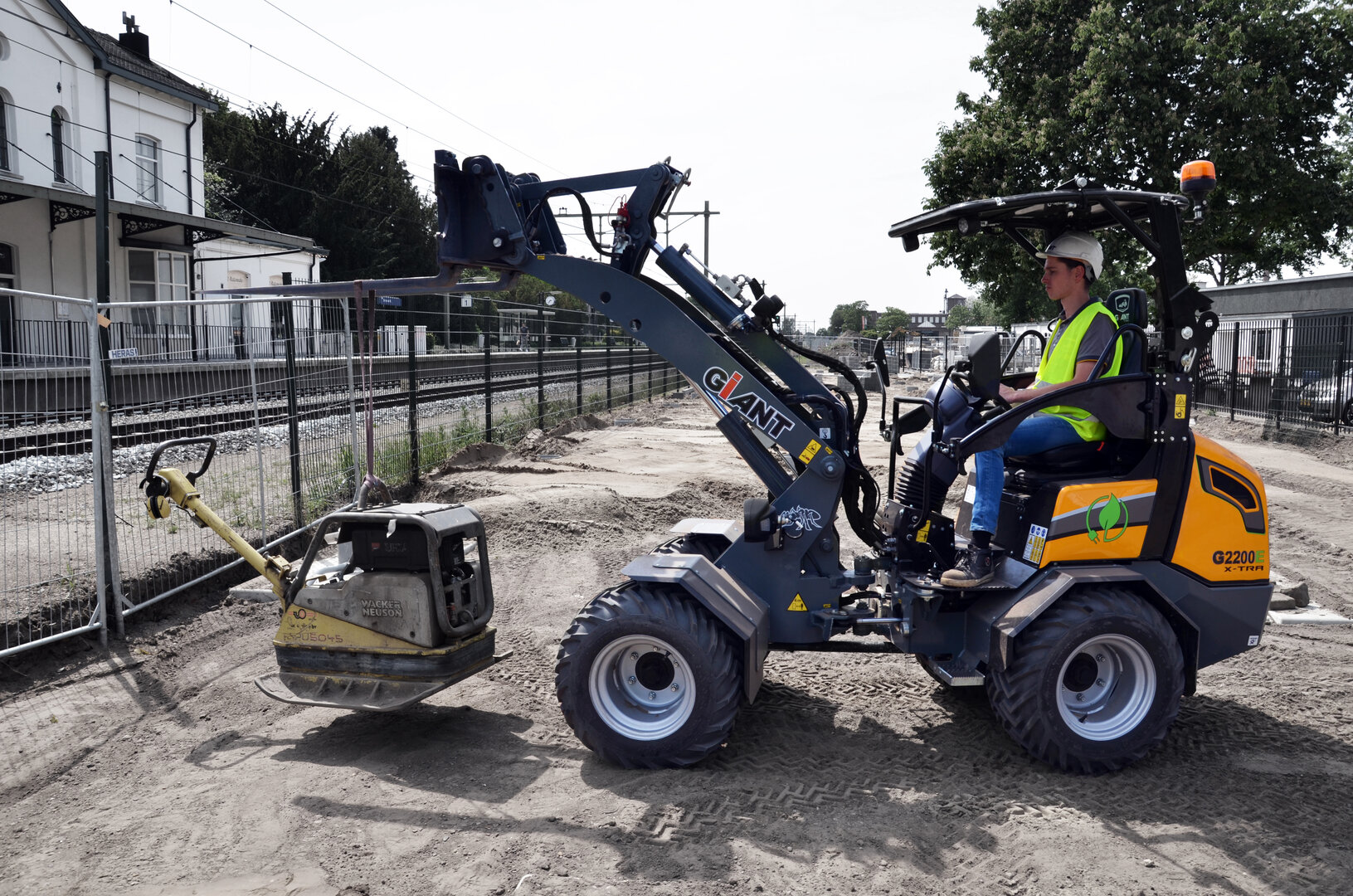

Das niedriger angelenkte X-tra Hubgerüst erzeugt gegenüber dem Standard Hubgerüst höhere Hubkräfte und Kipplasten, wodurch es für die speziellen Aufgaben sowie die extrem harte Arbeit Arbeit im Hoch- und Erdbau bestens geeignet ist.

Beide Hubgerüst-Varianten sind mit einer Parallelführung und Schwimmstellung ausgestattet. Des Weiteren ist das Hubgerüst besonders stabil und verwindungssteif konstruiert und erzeugt dadurch enorme Hub- und Reißkräfte. Hinzu kommt, dass die Ladeschwinge mit den starken Hub- und Kippzylindern optimal auf die Maschine abgestimmt ist.

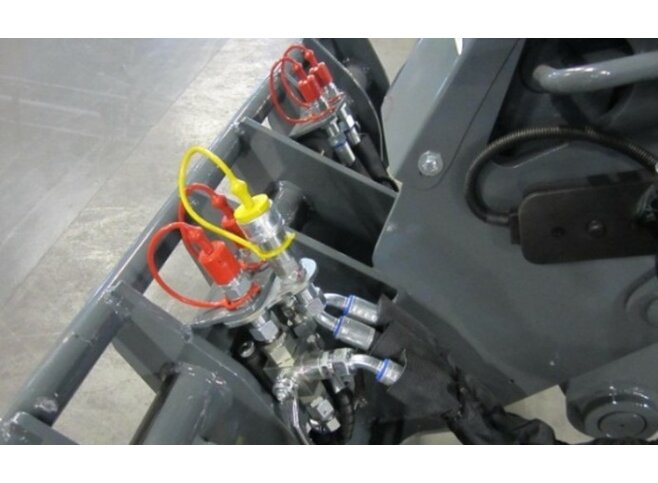

Hydrauliksystem

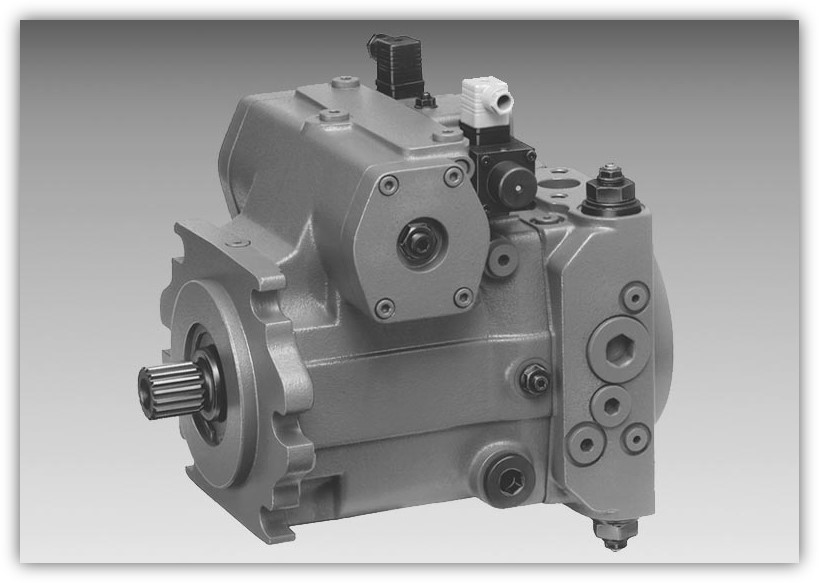

Die leistungsstarke Bosch Rexroth Hydraulikpumpe wird von einem 6,5 kW Elektromotor angetrieben, wodurch ein hoher Wirkungsgrad erzielt wird.

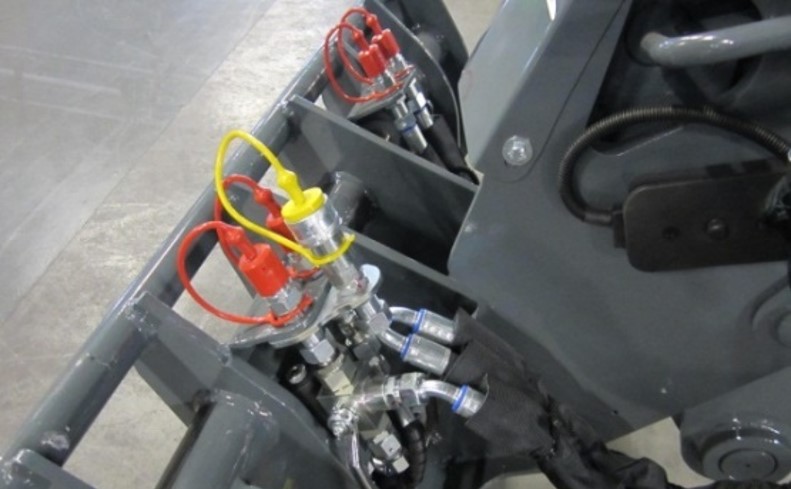

Serienmäßig ist die Maschine mit einem 3. Hydraulikkreislauf (DW), inkl. Betätigung und Verohrung mit Schnellkupplungen, ausgestattet. Dies ermöglicht bspw. das einfache An- und Abkoppeln sowie den Betrieb von hydraulischen Anbaugeräten.

Optional sind bis zu zwei weitere Hydraulikkreisläufe (DW) nach vorne wählbar.

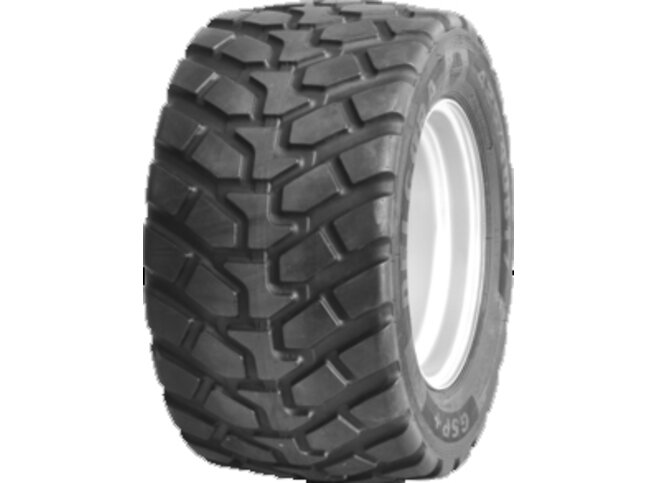

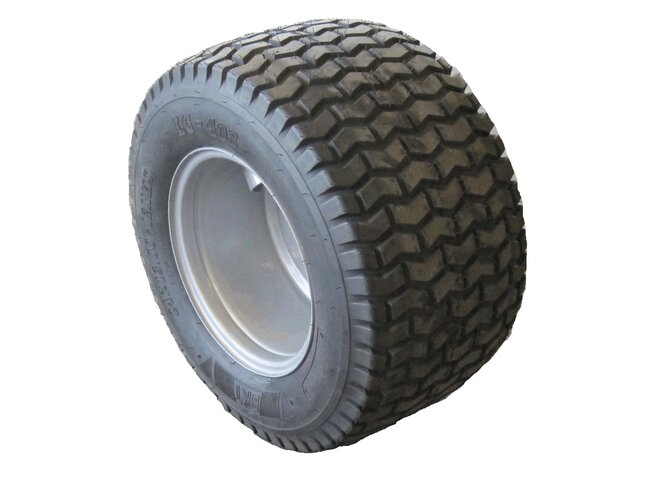

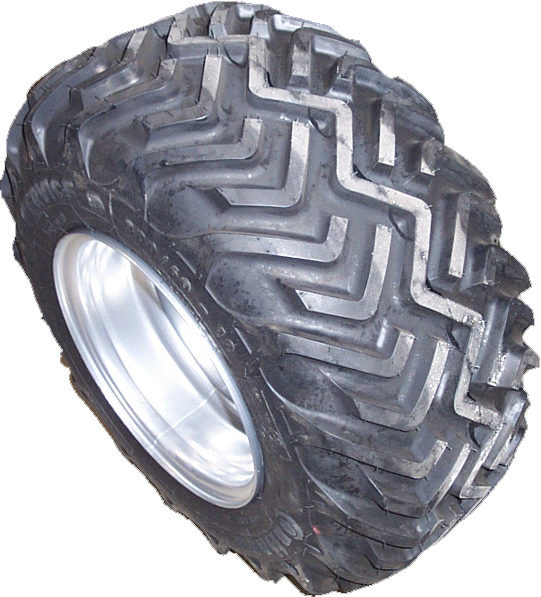

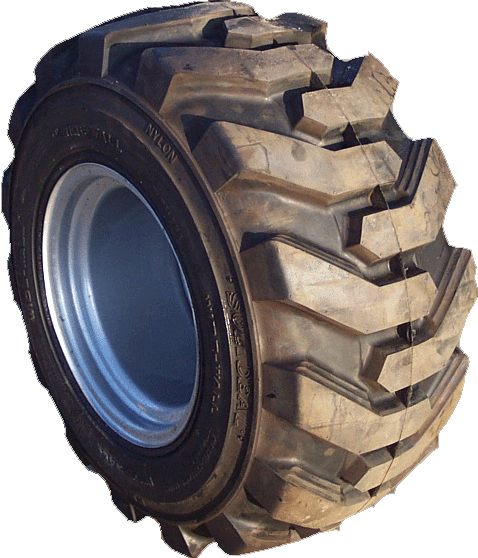

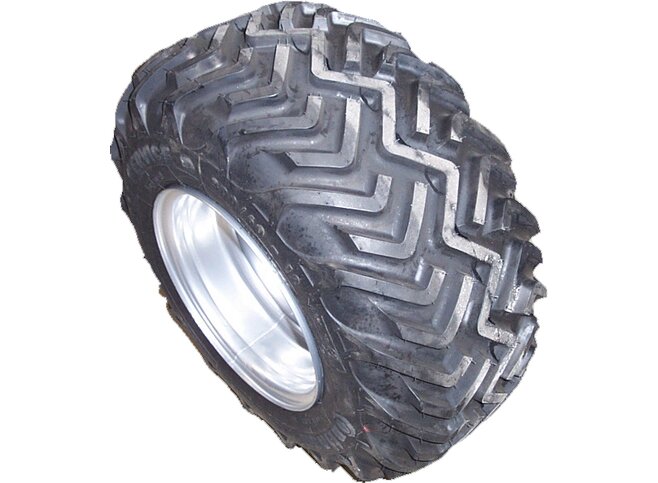

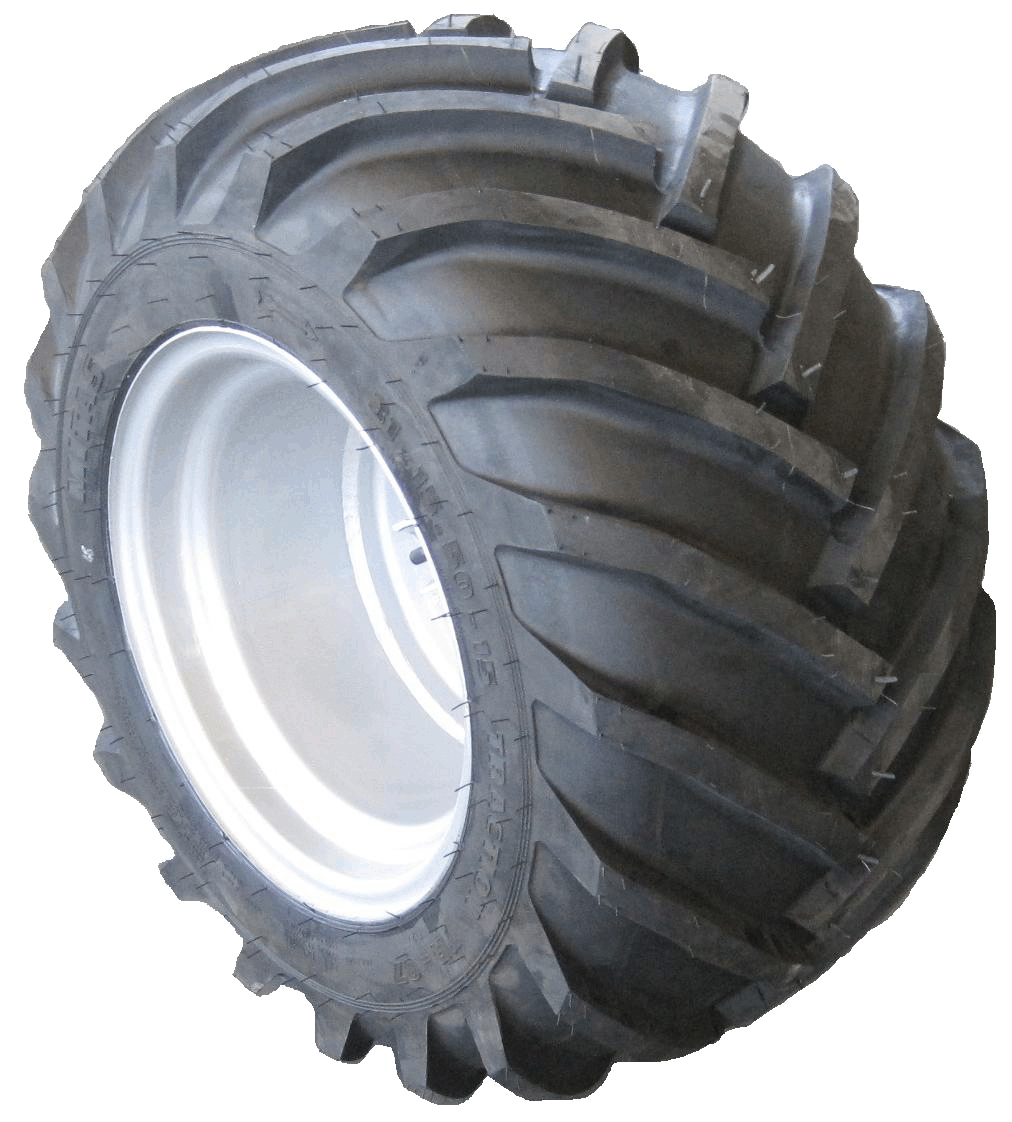

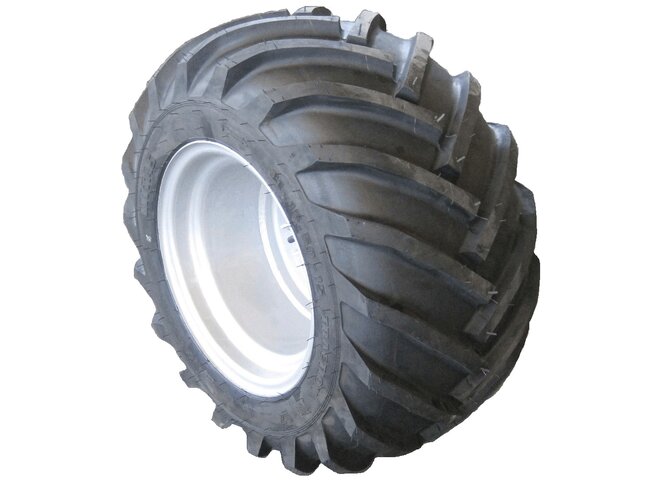

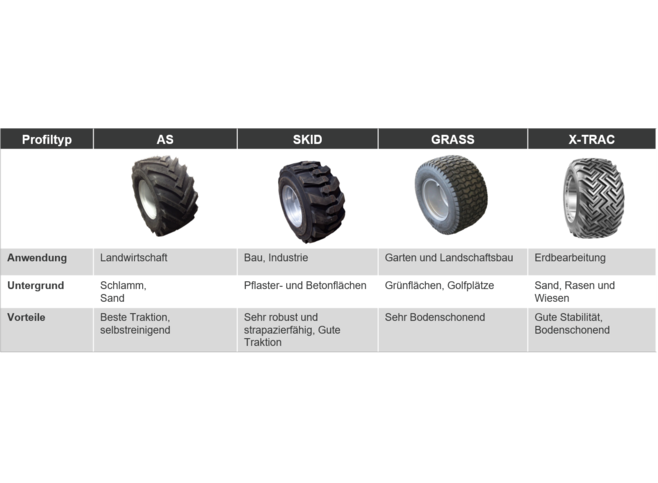

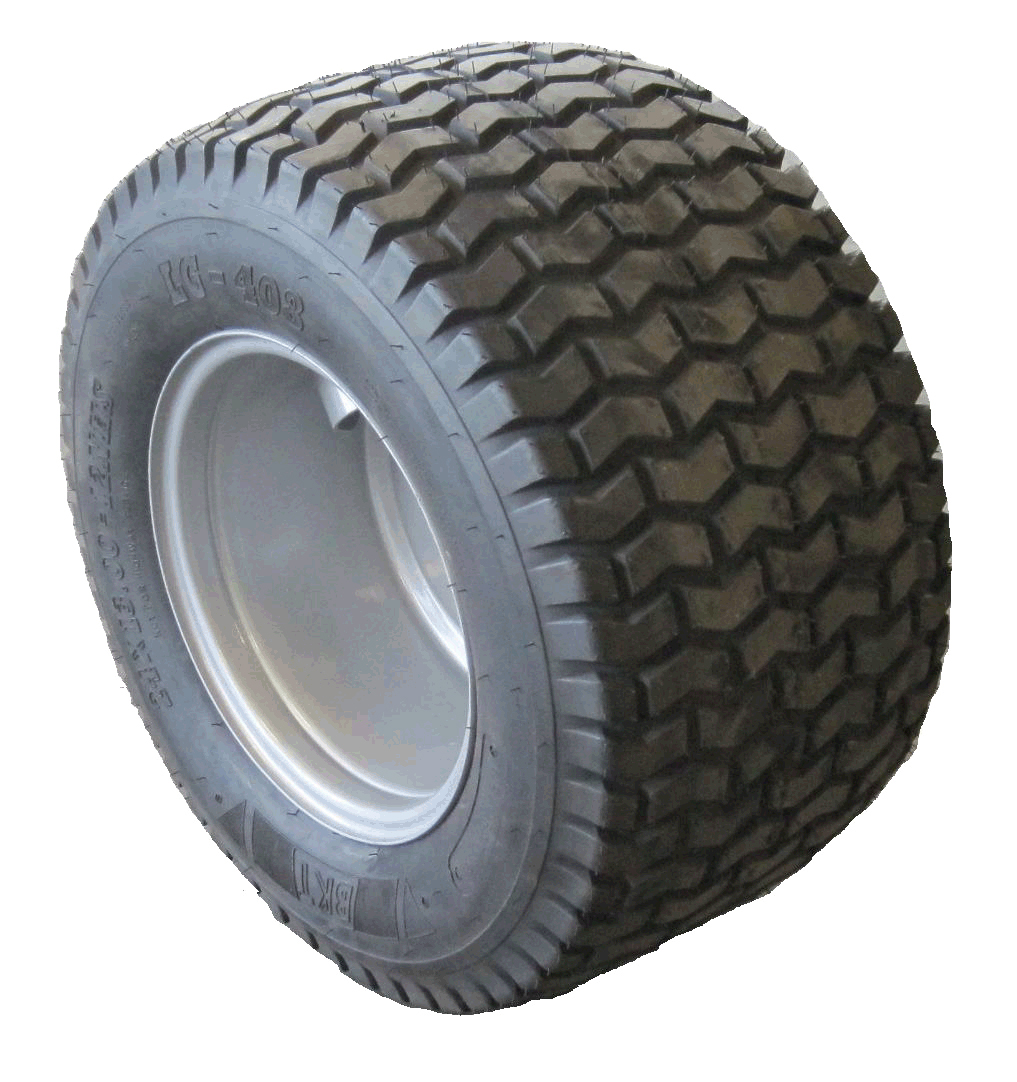

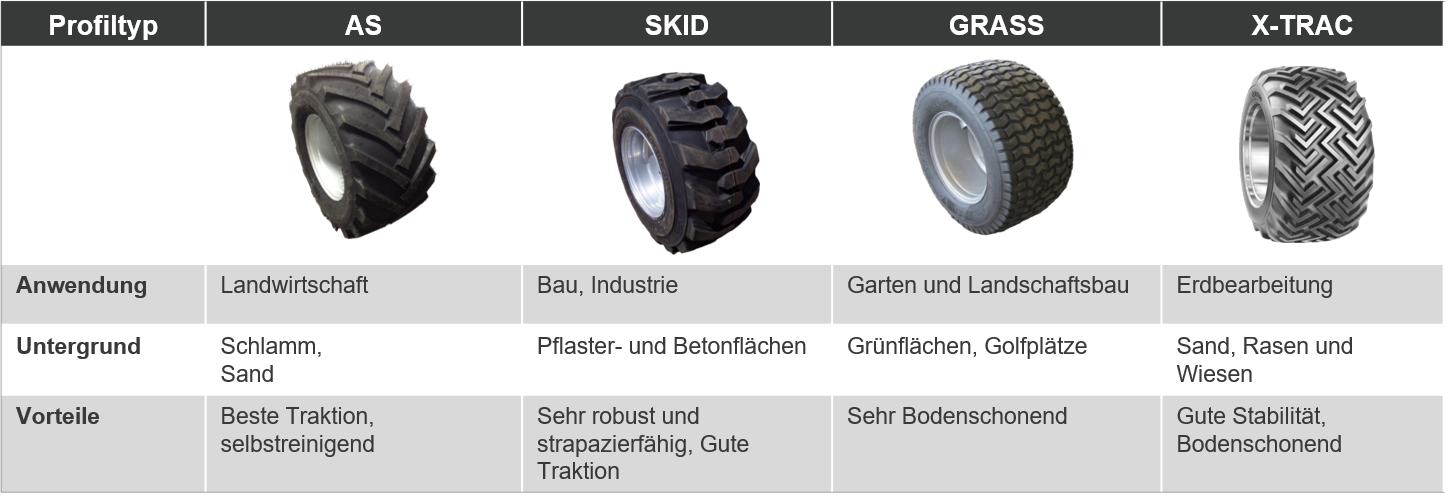

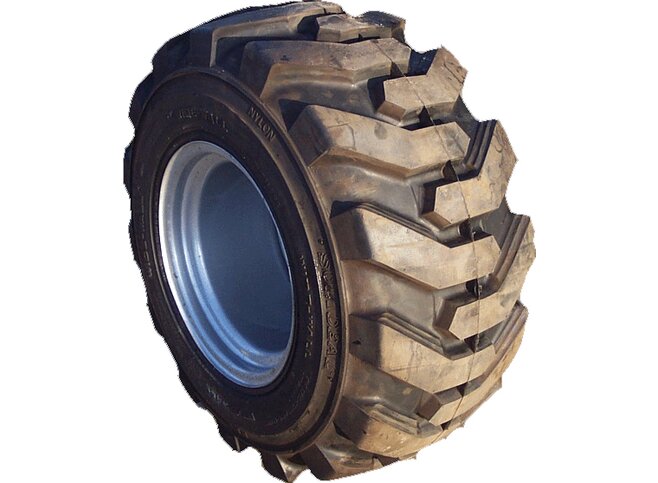

Bereifung

Einsatzabhängige Reifenoptionen für optimale Traktion und minimalen Verschleiß.

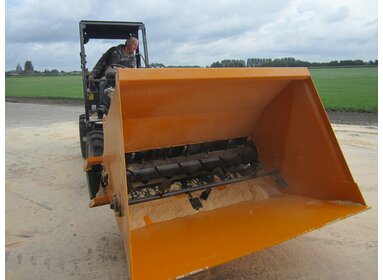

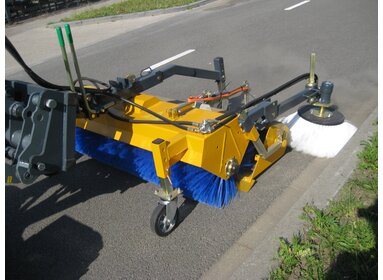

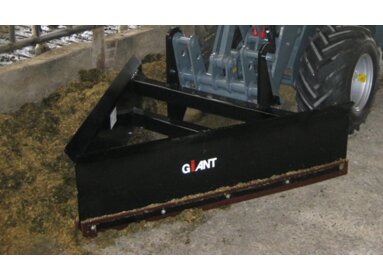

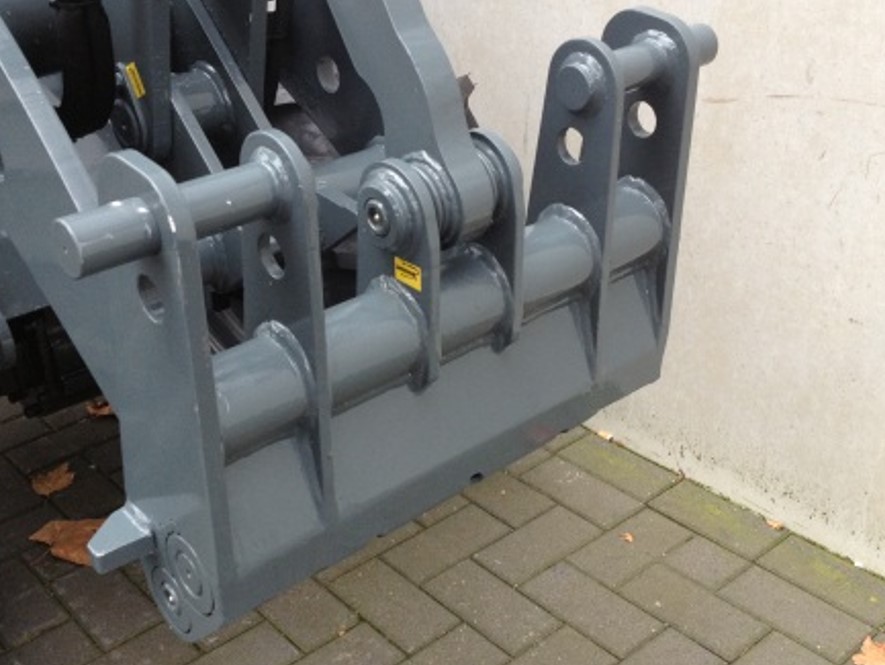

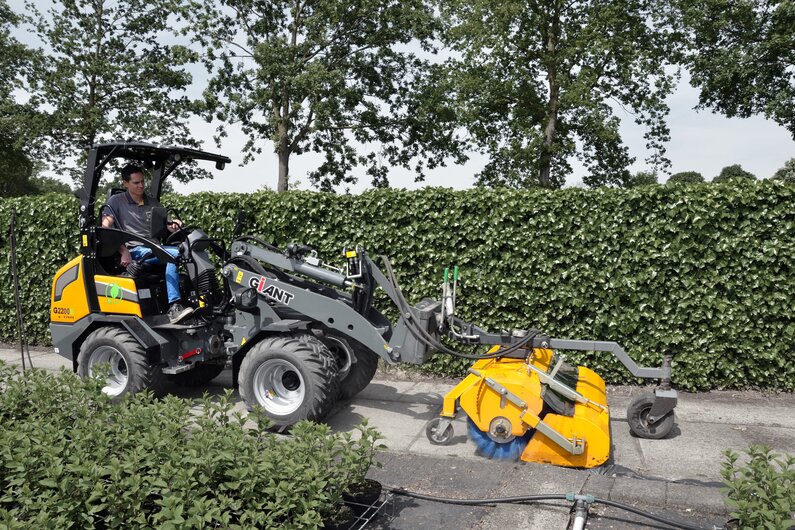

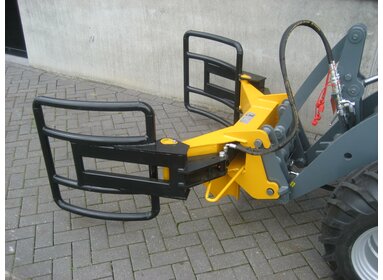

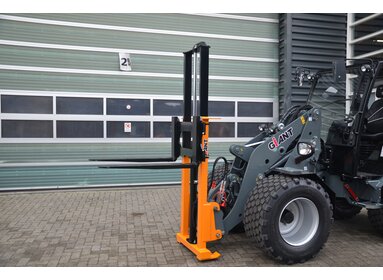

Hydraulischer Schnellwechsler und Anbaugeräte

Der serienmäßige hydraulische Giant-Schnellwechsler ermöglicht das Wechseln von Anbaugeräten innerhalb weniger Sekunden und bequem von der Kabine aus. In Verbindung mit dem vielfältigen Anbaugeräteprogramm ist der Giant ein Allrounder für diverse Aufgaben.

Bedienerfreundlicher Arbeitsplatz
Fahrersitz
Multifunktions-Joystick

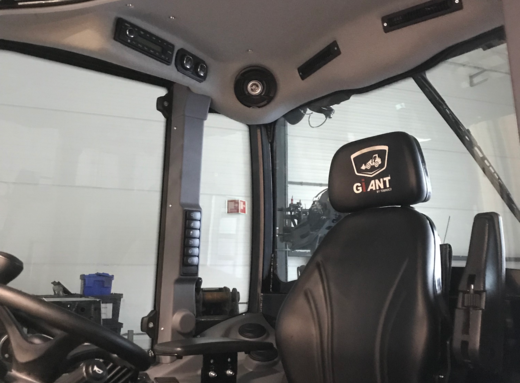

Bedienerfreundlicher Arbeitsplatz

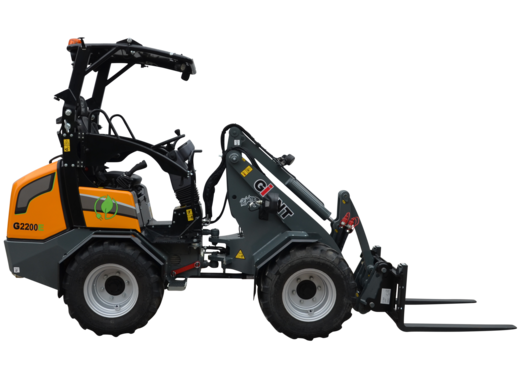

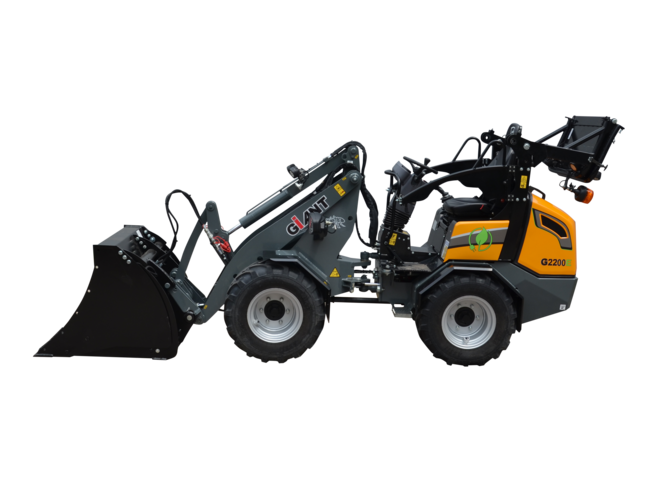

Der großzügige Fahrerstand mit dem klappbaren ROPS/FOPS Sicherheitsverdeck deluxe inkl. Sicherheitstüren links und rechts und zwei Außenspiegeln bietet dem Bediener höchsten Schutz. Die großzügigen Abmessungen und der zusätzliche Tritt ermöglichen einen sicheren und einfachen Einstieg.

Dank des großen Armaturenbretts mit ergonomisch angeordneten Bedienelementen, Anzeigen, Schaltern und Warnleuchten wird eine besonders angenehme Arbeitsumgebung geschaffen.

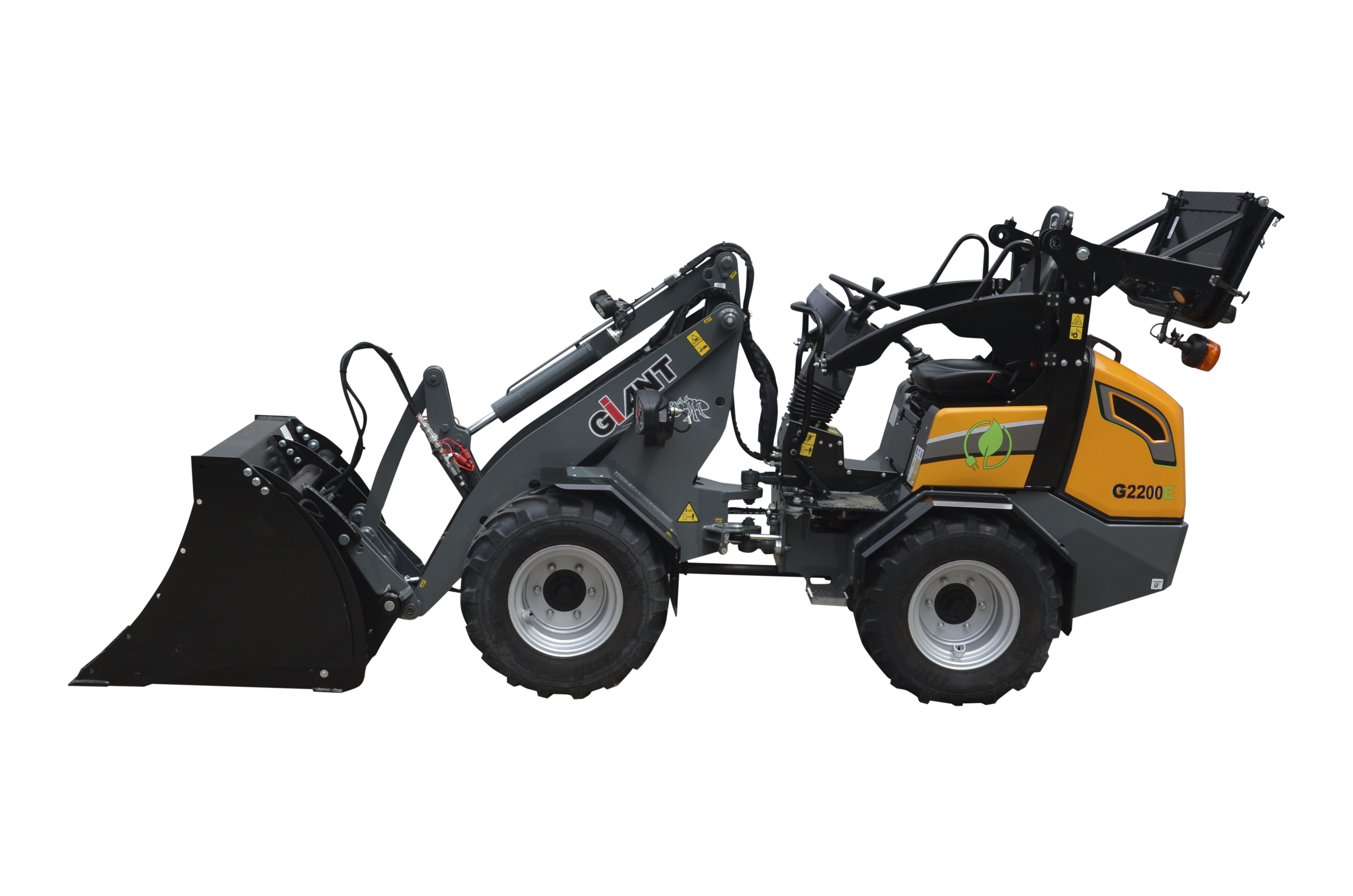

Das klappbare Sicherheitsverdeck lässt sich zudem schnell und einfach Umklappen, wodurch eine maximale Durchfahrtshöhe von 1.950 mm erreicht wird.

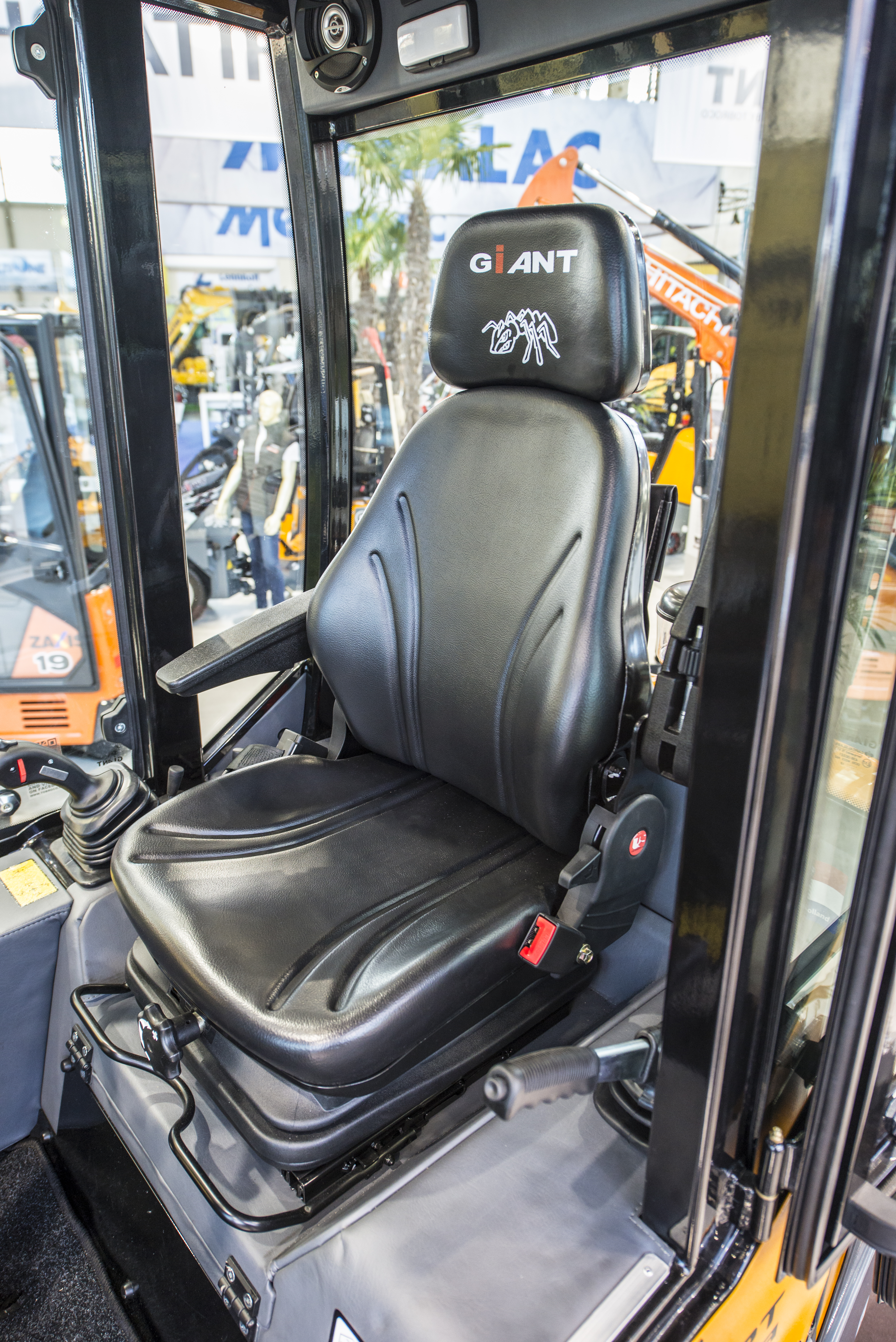

Fahrersitz

Der mechanisch gefederte, verstellbare Komfortsitz mit Sicherheitsgurt und einstallbaren Armlehnen sorgt für höchsten Komfort des Bedieners.

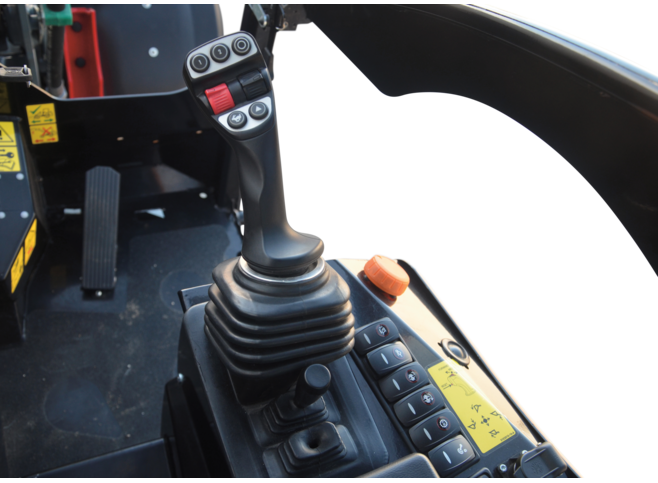

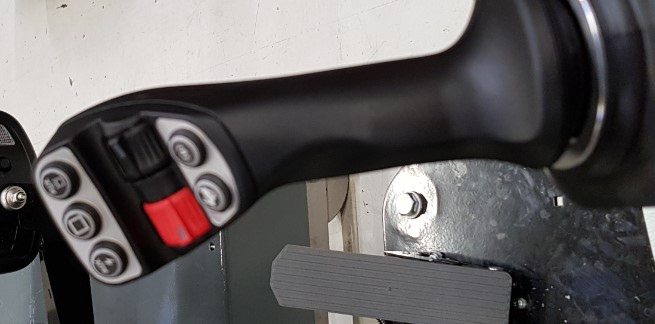

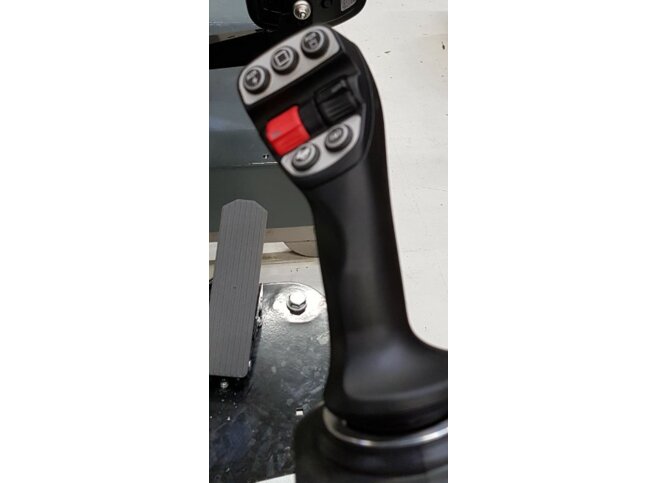

Multifunktions-Joystick

Der Multifunktions-Joystick ermöglicht eine kinderleichte Radladersteuerung mittels Einhebelbedienung.

Mithilfe des Joysticks können der 3. Hydraulikkreislauf (DW) sowie die optional erhältlichen Zusatzfunktionen proportional per Schieberegler angesteuert werden. Dies ermöglicht bspw. eine präzise und feinfühlige Ansteuerung von hydaulischen Anbaugeräten. Zudem befindet sich der V/R Schalter ebenfalls direkt auf dem Joystick, was ebenfalls zum Bediener-Komfort beiträgt.

Wichtige Bedienelemente befinden sich zudem direkt neben dem Joystick und können somit leicht betätigt werden.

Gute Rundumsicht
Batterie-Managemt-System
Beleuchtung
Berg-Anfahrhilfe
Joysticksperre
Rohrbruchsicherung

Gute Rundumsicht

Das Sicherheitsverdeck deluxe gewährleistet eine optimale Rundumsicht sowie eine hervorragende Sicht auf das Anbaugerät. Zudem unterstützen zwei anklappbare Außenspiegel den Maschinenführer beim Rückwärtsfahren.

Das erhöht die Sicherheit von Bediener, Maschine und Umwelt und ermöglicht dadurch ein sicheres und präzises Arbeiten.

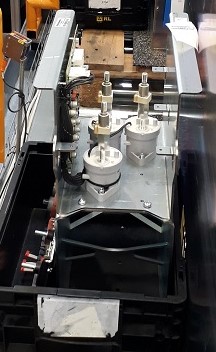

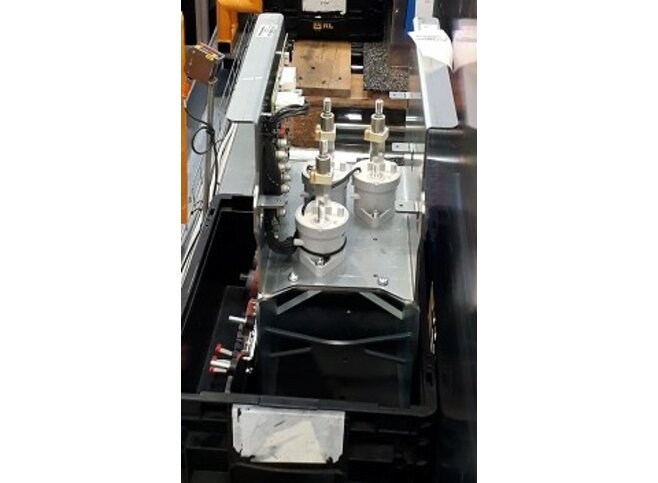

Batterie-Managemt-System

Das integrierte Batterie-Management-System (BMS) ist für den Schutz der Lithium-Ionen Batterie zuständig.

Das BMS steuert u.a das Laden- und Entladen der Batterie, überwacht die Temperatur und die Spannung der Batterie bzw. der einzelnen Zellen, wodurch die Lebensdauer der Batterie erhöht wird.

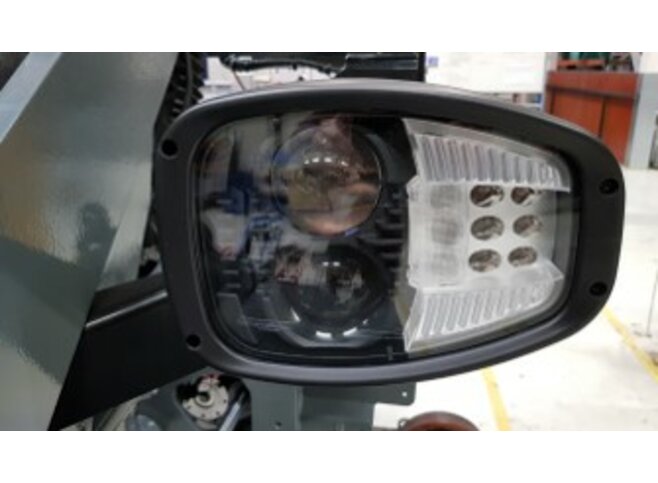

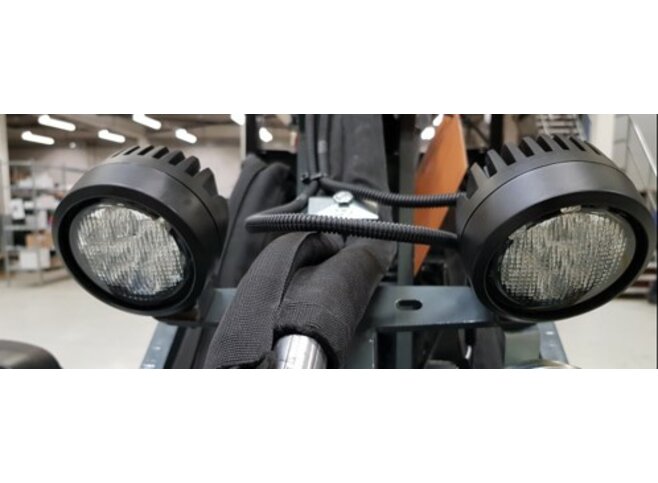

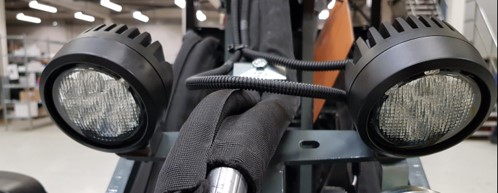

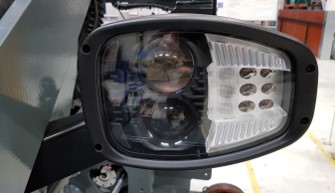

Beleuchtung

Die leistungsstarken LED-Arbeitsscheinwerfer am Fahrerstand (2 vorne und 2 hinten) sowie der LED-Arbeitsscheinwerfer auf der Ladeschwinge sorgen auch bei schlechten Sichtverhältnissen für hervorragende Ausleuchtung des gesamten Arbeitsbereichs. Durch die standardmäßig verbaute Straßenverkehrsbeleuchtung gemäß StVZO steht einer Straßenzulassung nichts mehr im Wege.

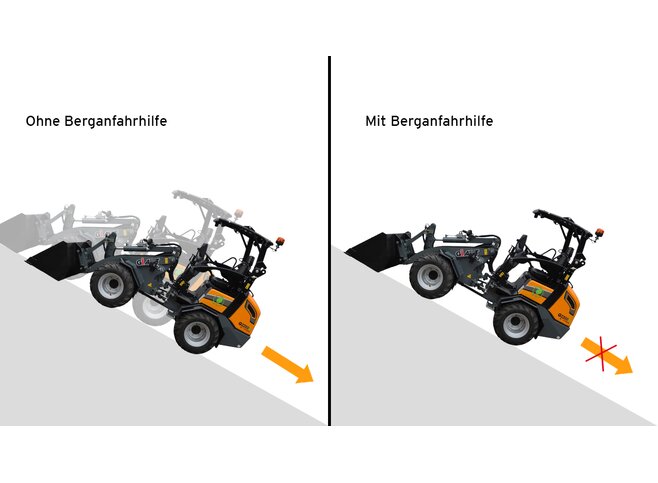

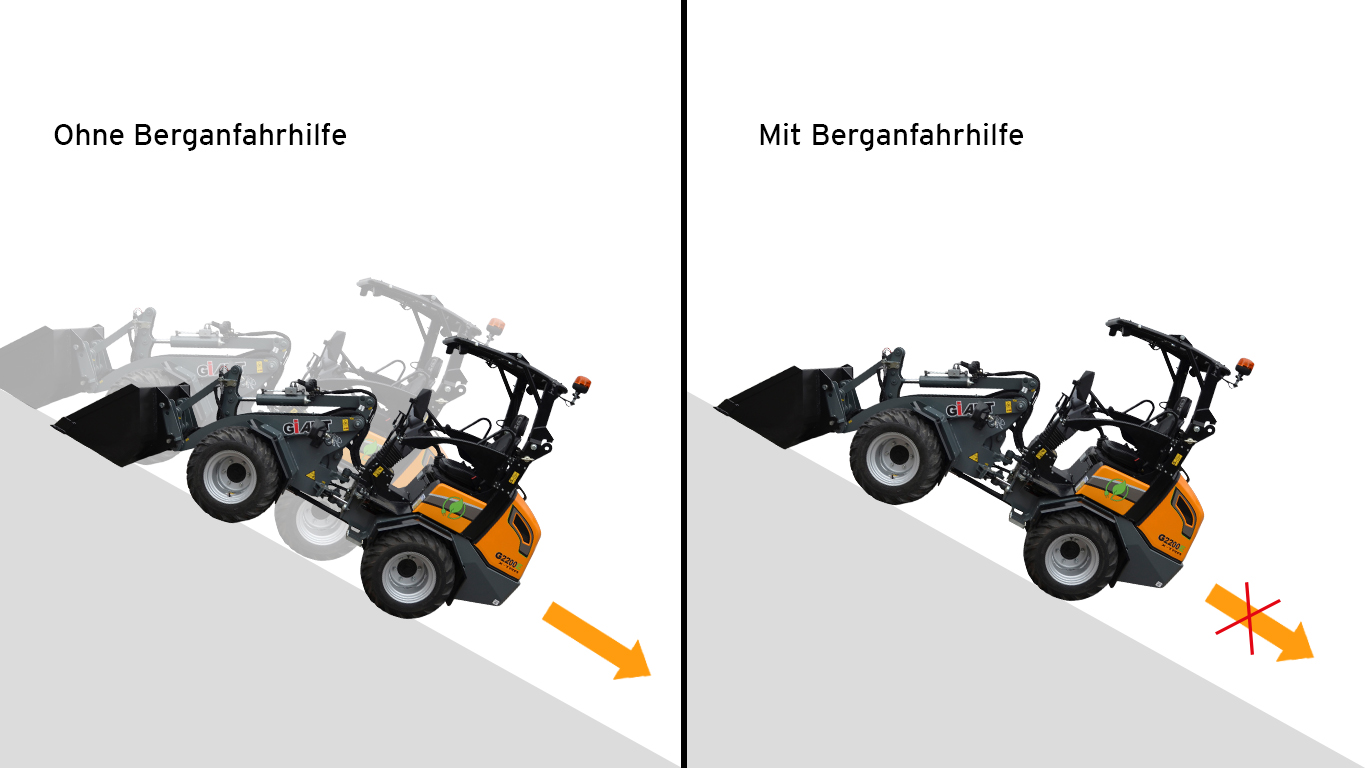

Berg-Anfahrhilfe

Die Maschine verfügt über eine Berg-Anfahrhilfe, wodurch ein plötzliches Zurückrollen der Maschine am Berg verhindert wird.

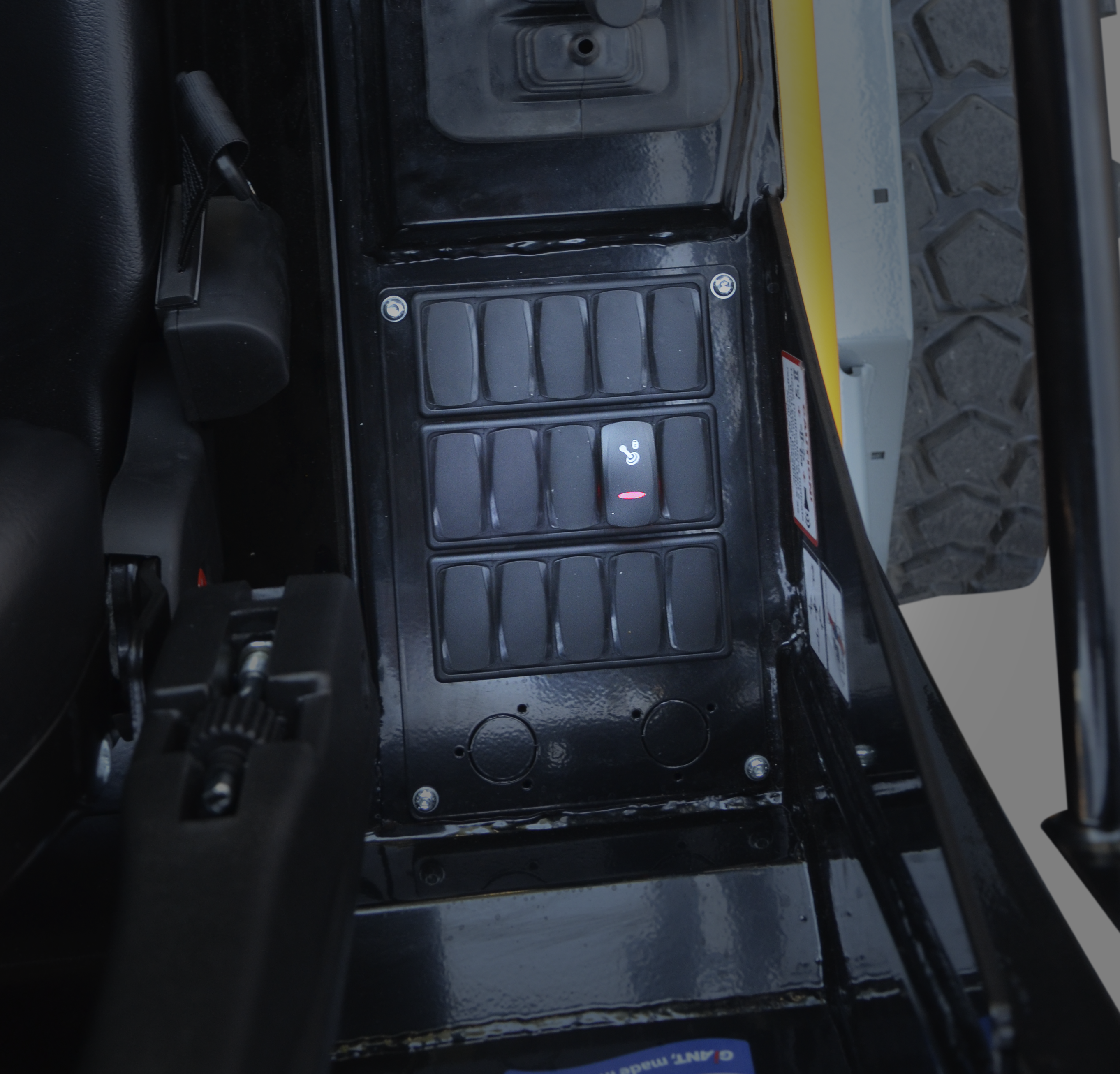

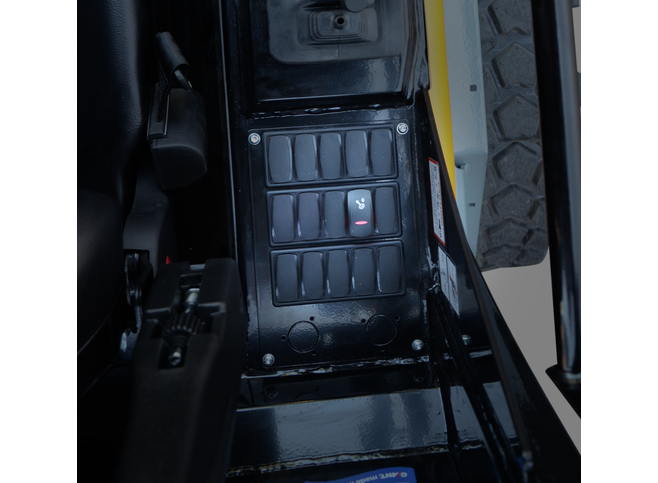

Joysticksperre

Die Maschine ist standardmäßig mit einer Joysticksperre ausgestattet. Die Joysticksperre lässt sich mittels Knopfdruck aktivieren, wodurch alle Funktionen des Hubarms blockiert werden. Dies ist bei Straßenfahrten vorgeschrieben.

Rohrbruchsicherung

Die Hub- und Kippzylinder können optional mit Rohrbruchsicherungsventilen ausgerüstet werden, wodurch ein effizienter Schutz vor Personenschäden erzielt wird.

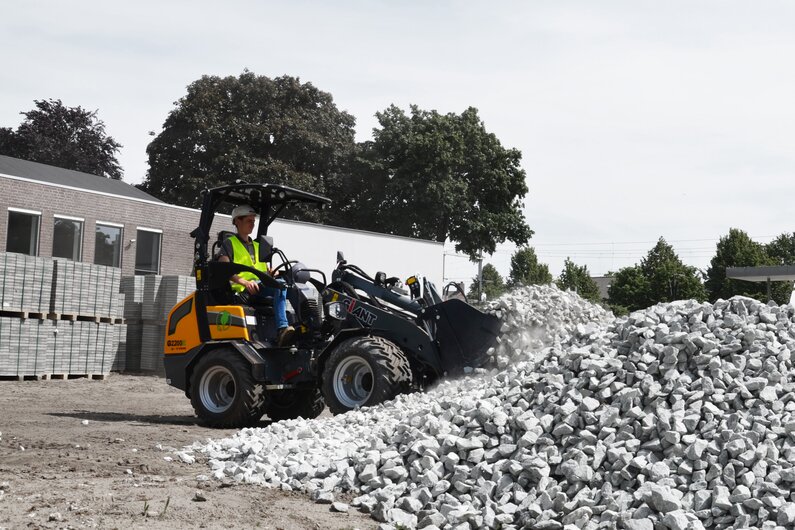

Varianten

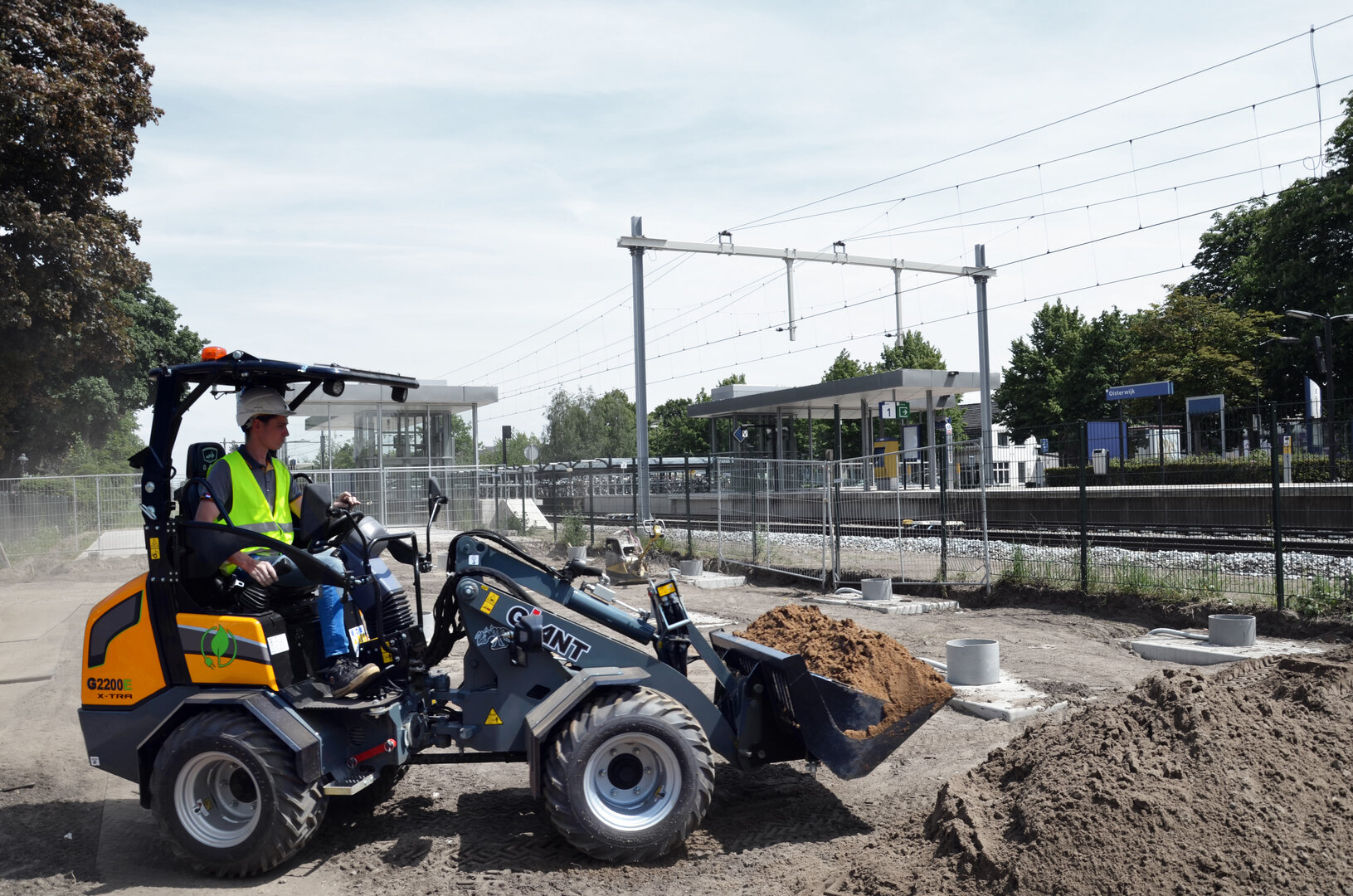

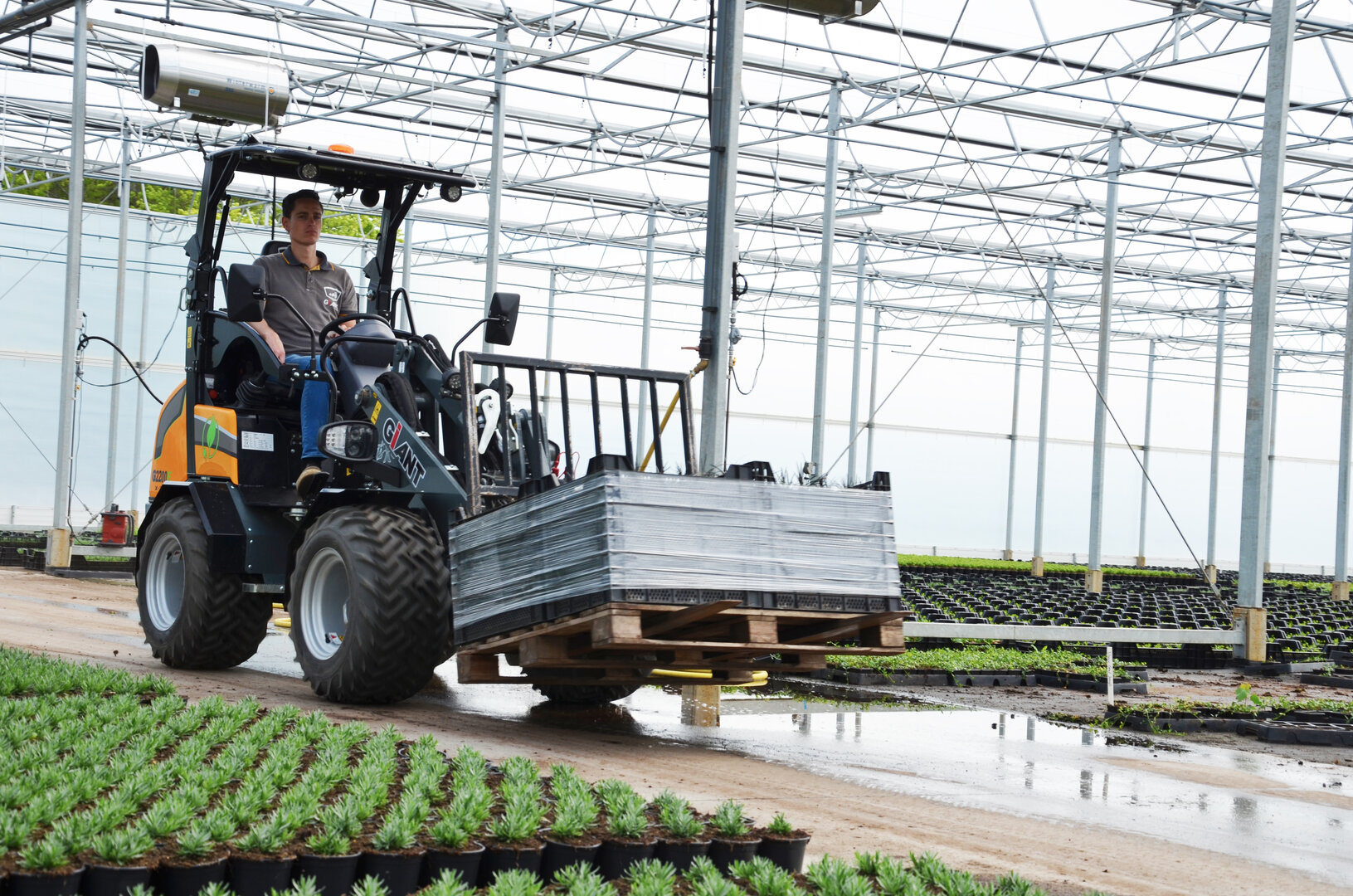

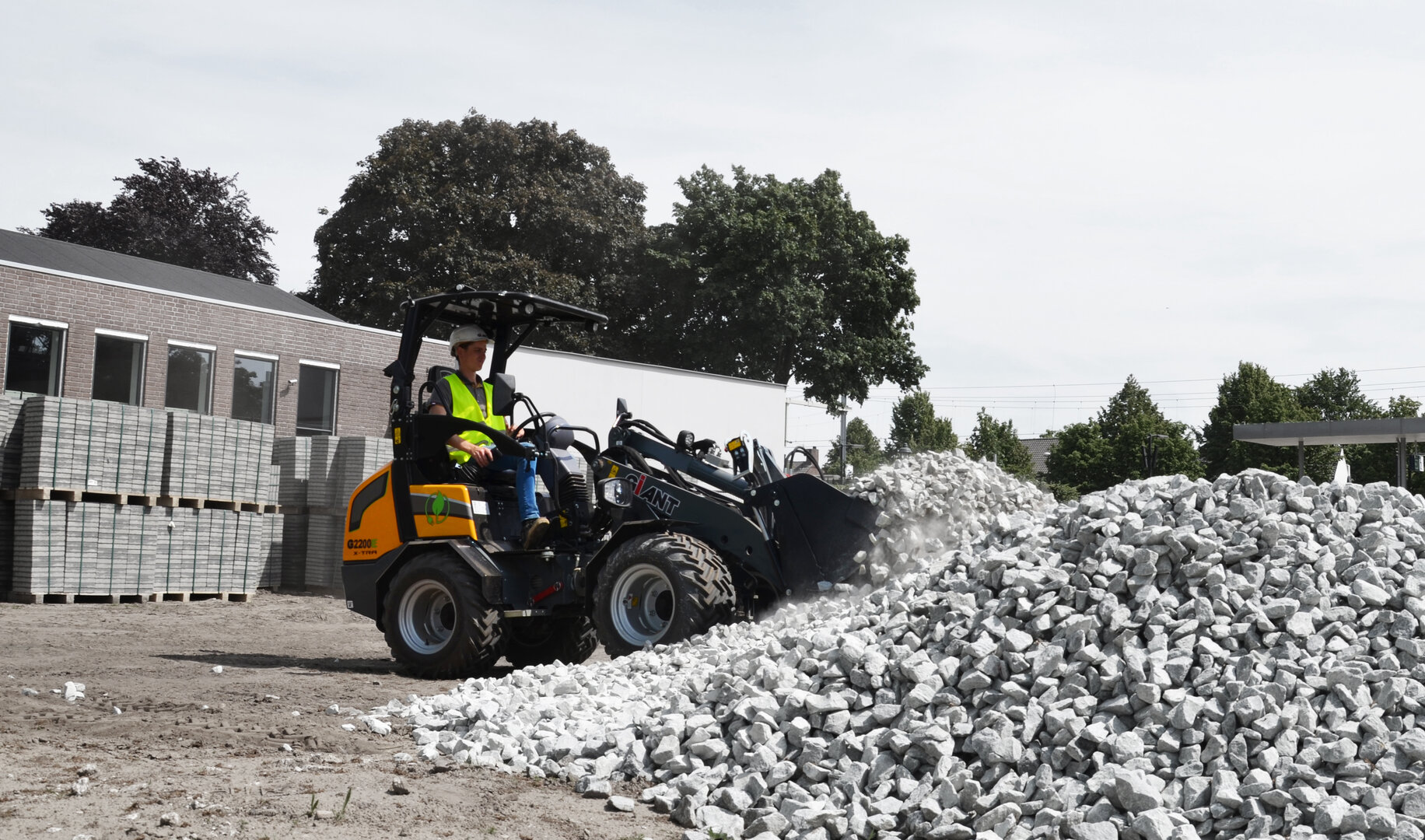

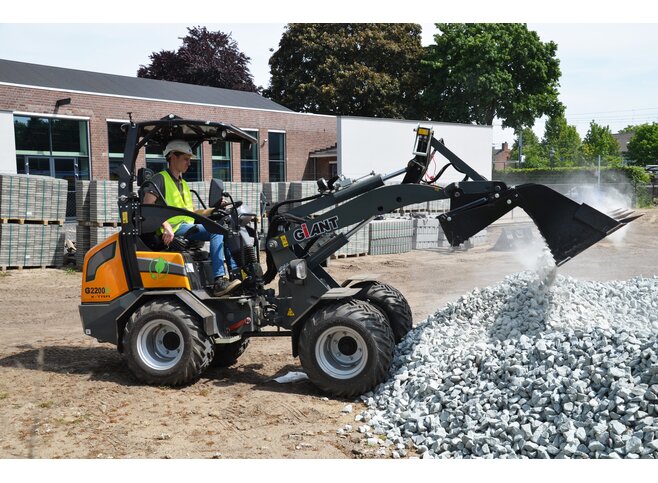

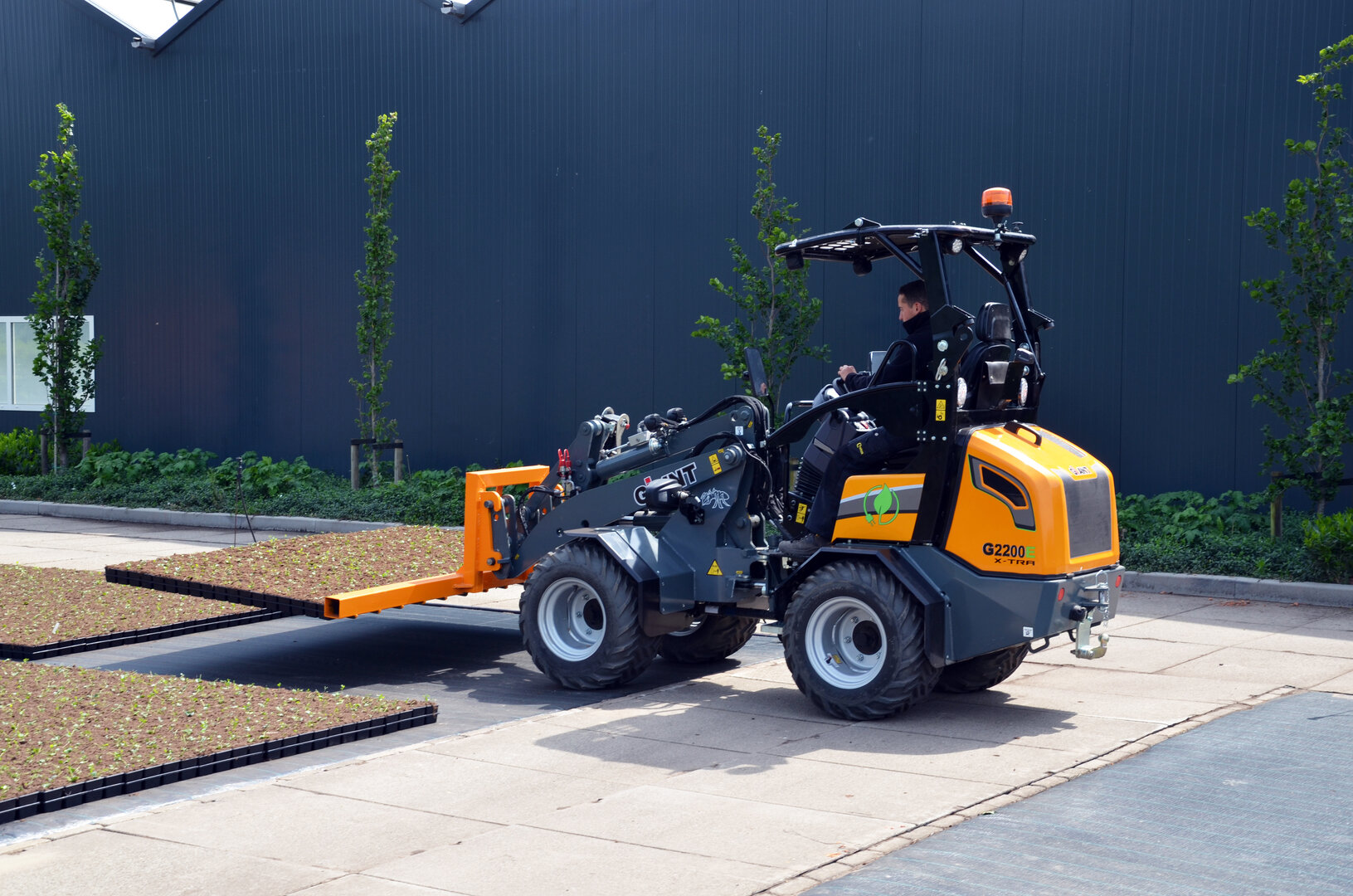

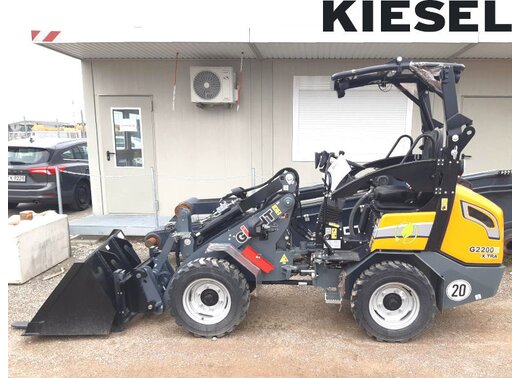

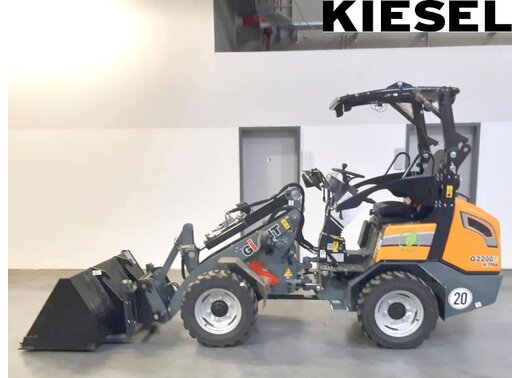

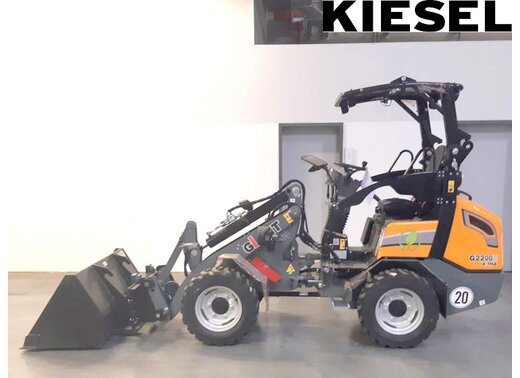

X-TRA

Das niedriger angelenkte Hubgerüst erzeugt noch höhere Hubkräfte und Kipplasten.

Technische Daten

Modell

G2200E
G2200E X-tra
G2200E X-tra Y
G2200E Y

ALLGEMEIN

Betriebsgewicht 2.200 kg

Reifen

Standard (Fahrzeugbreite) 27x10.50-15 SKID (1160 mm)

Schaufelinhalt

Von 0,29 m³

Bis 0,41 m³

Schnellwechsler

Modell GIANT Standard

Ausführung Hydraulisch
MOTOR

Nennleistung Fahrmotor

Leistung 6,5 kW

Leistung Elektromotor Antrieb

Leistung 6,5 kW

Nennleistung Hydraulikmotor

Leistung 12 kW

Leistung Elektromotor Arbeitshydraulik

Leistung 12 kW

Abgasstufe emissionsfrei

Elektrik

Betriebsspannung 12 V

ANTRIEB

Max. Geschwindigkeit

Hauptstufe	18 km/h
Arbeitsstufe	0 km/h

Art	Elektrischer Allradantrieb mit Kardanwelle
Pendelung	2x 6,5°
Kardanwelle	Ja
Achse	Steckachsen (Comer)
Achsen	6 t
Differenzialsperre	Lamellenselbstsperrdifferential in beiden Achsen, Sperrwert 40%
Reifengröße	27x10.50-15
Anzahl Fahrstufen	3

BREMSANLAGE

Betriebsbremse	Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
Feststellbremse	Mechanisch betätigte Trommelbremse auf alle vier Räder wirkend

Lenkung

Typ	Hydrostatische Knicklenkung
Max. Lenkwinkel	2x 45°
Wenderadius über Heck	2292 mm

Hydrauliksystem

Art Bosch Rexroth

Hubzylinder

2 Stück

Kippzylinder

1 Stück

Arbeitshydraulik

35 l/min

200 bar

FÜLLMENGEN

Vorderachse insgesamt	6,5 l
Hinterachse insgesamt	6,5 l
Hydrauliksystem inkl. Tank	80 l

Leistungsdaten

Schaufelstellung

Ankippwinkel am Boden	43 °
Auskippwinkel oben max.	47 °

Schubkraft

1.250 daN

Kipplast nach ISO 14397

Standardschaufel gerade

1.450 kg

Hubkraft

Maximal

1.650 kg

Emissionen

Schallleistungspegel nach 2000/14/EG	101 LwA dB(A)
Schwingungseffektivwert nach ISO/TR 25398	2,5 m/s²

ABMESSUNGEN

Technische Daten

Abmessungen
A Radstand	1.515 mm
B Gesamtlänge (ohne Schaufel)	2.975 mm
C Gesamtlänge (mit Schaufel)	3.690 mm
D Länge 3-Punktanbau	622 mm
E Min. Höhe 3-Punktanbau	134 mm
F Max. Höhe 3-Punktanbau	797 mm
G Sitzhöhe	1.256 mm
H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck	2.300 mm
I Max. Höhe mit ROPS/FOPS Kabine	2.284 mm
J Höhe Drehpunkt Hubarm	1.480 mm
K Ausschütthöhe	1.988 mm
L Schaufeldrehpunkt (max. Hubhöhe)	2.825 mm
M Gesamtarbeitshöhe	3.392 mm
N Rückrollwinkel (am Boden)	43 °
O Rückrollwinkel (bei max. Hubhöhe)	53 °
P Auskippwinkel (max.)	47 °
Q Rampenwinkel (max.)	29 °
R Reifendurchmesser	760 mm
1A Radius (max. außen)	2.599 mm
1C Innenradius	1.179 mm
1D Min. Gesamtbreite	1.160 mm
S Kipplast	1.450 kg
T Kipplast	1.250 kg
U Kipplast	950 kg
V Kipplast	745 kg
W Kipplast	2.000 kg
X Kipplast	1.270 kg
Y Kipplast	1.000 kg

Batterie

Standard Batterie

Hersteller	Jungheinrich
Typ	Lithium-Ionen Batterie
Batteriespannung	48 V
Batteriekapazität	390 Ah
Batteriegewicht	375 kg
Nennspannung Ladegerät	230 V
Nennstrom Ladegerät	60 A
Ladezeit Standard Ladegerät max.	5,5 h
Ladezeit optionales Hochfrequzenz Ladegerät max.	1,25 h
Laufzeit max.	4,5 h
Anmerkung	Abhängig vom Arbeitseinsatz der Maschine

Optionale Batterie

Batteriespannung	48 V
Batteriekapazität	520 Ah
Batteriegewicht	375 kg
Nennspannung Ladegerät	230 V
Nennstrom Ladegerät	60 A
Ladezeit Standard Ladegerät max.	7,5 h
Ladezeit optionales Hochfrequzenz Ladegerät max.	1,5 h
Laufzeit max.	5,5 h
Anmerkung	Abhängig vom Arbeitseinsatz der Maschine

ALLGEMEIN

Betriebsgewicht 2.200 kg

Reifen

Standard (Fahrzeugbreite) 27x10.50-15 SKID (1160 mm)

Schaufelinhalt

Von 0,29 m³

Bis 0,41 m³

Schnellwechsler

Modell GIANT Standard

Ausführung Hydraulisch
MOTOR

Nennleistung Fahrmotor

Leistung 6,5 kW

Leistung Elektromotor Antrieb

Leistung 6,5 kW

Nennleistung Hydraulikmotor

Leistung 12 kW

Leistung Elektromotor Arbeitshydraulik

Leistung 12 kW

Abgasstufe emissionsfrei

Elektrik

Betriebsspannung 12 V

ANTRIEB

Max. Geschwindigkeit

Hauptstufe	18 km/h
Arbeitsstufe	0 km/h

Art	Elektrischer Allradantrieb mit Kardanwelle
Pendelung	2x 6,5°
Kardanwelle	Ja
Achse	Steckachsen (Comer)
Achsen	6 t
Differenzialsperre	Lamellenselbstsperrdifferential in beiden Achsen, Sperrwert 40%
Reifengröße	27x10.50-15
Anzahl Fahrstufen	3

BREMSANLAGE

Betriebsbremse	Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
Feststellbremse	Mechanisch betätigte Trommelbremse auf alle vier Räder wirkend

Lenkung

Typ	Hydrostatische Knicklenkung
Max. Lenkwinkel	2x 45°
Wenderadius über Heck	2342 mm

Hydrauliksystem

Art Bosch Rexroth

Hubzylinder

2 Stück

Kippzylinder

1 Stück

Arbeitshydraulik

35 l/min

200 bar

FÜLLMENGEN

Vorderachse insgesamt	6,5 l
Hinterachse insgesamt	6,5 l
Hydrauliksystem inkl. Tank	80 l

Leistungsdaten

Schaufelstellung

Ankippwinkel am Boden	41 °
Auskippwinkel oben max.	37 °

Schubkraft

1.250 daN

Kipplast nach ISO 14397

Standardschaufel gerade

2.054 kg

Hubkraft

Maximal

2.200 kg

Emissionen

Schallleistungspegel nach 2000/14/EG	101 LwA dB(A)
Schwingungseffektivwert nach ISO/TR 25398	2,5 m/s²

ABMESSUNGEN

Technische Daten

Abmessungen
A Radstand	1.580 mm
B Gesamtlänge (ohne Schaufel)	3.054 mm
C Gesamtlänge (mit Schaufel)	3.830 mm
D Länge 3-Punktanbau	622 mm
E Min. Höhe 3-Punktanbau	134 mm
F Max. Höhe 3-Punktanbau	797 mm
G Sitzhöhe	1.256 mm
H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck	2.300 mm
I Max. Höhe mit ROPS/FOPS Kabine	2.284 mm
J Höhe Drehpunkt Hubarm	1.250 mm
K Ausschütthöhe	1.680 mm
L Schaufeldrehpunkt (max. Hubhöhe)	2.450 mm
M Gesamtarbeitshöhe	3.040 mm
N Rückrollwinkel (am Boden)	41 °
O Rückrollwinkel (bei max. Hubhöhe)	46 °
P Auskippwinkel (max.)	37 °
Q Rampenwinkel (max.)	29 °
R Reifendurchmesser	760 mm
1A Radius (max. außen)	2.650 mm
1C Innenradius	1.230 mm
1D Min. Gesamtbreite	1.160 mm
S Kipplast	2.054 kg
T Kipplast	1.580 kg
U Kipplast	1.140 kg
V Kipplast	850 kg
W Kipplast	2.675 kg
X Kipplast	1.590 kg
Y Kipplast	1.120 kg

Batterie

Standard Batterie

Hersteller	Jungheinrich
Typ	Lithium-Ionen Batterie
Batteriespannung	48 V
Batteriekapazität	390 Ah
Batteriegewicht	375 kg
Nennspannung Ladegerät	230 V
Nennstrom Ladegerät	60 A
Ladezeit Standard Ladegerät max.	5,5 h
Ladezeit optionales Hochfrequzenz Ladegerät max.	1,25 h
Laufzeit max.	4,5 h
Anmerkung	Abhängig vom Arbeitseinsatz der Maschine

Optionale Batterie

Batteriespannung	48 V
Batteriekapazität	520 Ah
Batteriegewicht	375 kg
Nennspannung Ladegerät	230 V
Nennstrom Ladegerät	60 A
Ladezeit Standard Ladegerät max.	7,5 h
Ladezeit optionales Hochfrequzenz Ladegerät max.	1,5 h
Laufzeit max.	5,5 h
Anmerkung	Abhängig vom Arbeitseinsatz der Maschine

ALLGEMEIN

Betriebsgewicht 2.200 kg

Reifen

Standard (Fahrzeugbreite) 27x10.50-15 SKID (1160 mm)

Schaufelinhalt

Von 0,29 m³

Bis 0,41 m³

Schnellwechsler

Modell GIANT Standard

Ausführung Hydraulisch
MOTOR

Leistung Elektromotor Antrieb

Leistung 6,5 kW

Leistung Elektromotor Arbeitshydraulik

Leistung 12 kW

Abgasstufe emissionsfrei

Elektrik

Betriebsspannung 12 V

ANTRIEB

Max. Geschwindigkeit

Hauptstufe

18 km/h

Art	Elektrischer Allradantrieb mit Kardanwelle
Pendelung	2x 6,5°
Kardanwelle	Ja
Achse	Steckachsen (Comer)
Achsen	6 t
Differenzialsperre	Lamellenselbstsperrdifferential in beiden Achsen, Sperrwert 40%
Reifengröße	27x10.50-15
Anzahl Fahrstufen	3

BREMSANLAGE

Betriebsbremse	Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
Feststellbremse	Mechanisch betätigte Trommelbremse auf alle vier Räder wirkend

Lenkung

Typ	Hydrostatische Knicklenkung
Max. Lenkwinkel	2x 45°
Wenderadius über Heck	2342 mm

Hydrauliksystem

Art Bosch Rexroth

Hubzylinder

2 Stück

Kippzylinder

1 Stück

Arbeitshydraulik

35 l/min

200 bar

FÜLLMENGEN

Vorderachse insgesamt	6,5 l
Hinterachse insgesamt	6,5 l
Hydrauliksystem inkl. Tank	80 l

Leistungsdaten

Schaufelstellung

Ankippwinkel am Boden	41 °
Auskippwinkel oben max.	37 °

Schubkraft

1.250 daN

Kipplast nach ISO 14397

Standardschaufel gerade

2.054 kg

Hubkraft

Maximal

2.200 kg

Emissionen

Schallleistungspegel nach 2000/14/EG	101 LwA dB(A)
Schwingungseffektivwert nach ISO/TR 25398	2,5 m/s²

ABMESSUNGEN

Technische Daten

Abmessungen
A Radstand	1.580 mm
B Gesamtlänge (ohne Schaufel)	3.054 mm
C Gesamtlänge (mit Schaufel)	3.830 mm
D Länge 3-Punktanbau	622 mm
E Min. Höhe 3-Punktanbau	134 mm
F Max. Höhe 3-Punktanbau	797 mm
G Sitzhöhe	1.256 mm
H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck	2.300 mm
I Max. Höhe mit ROPS/FOPS Kabine	2.284 mm
J Höhe Drehpunkt Hubarm	1.250 mm
K Ausschütthöhe	1.680 mm
L Schaufeldrehpunkt (max. Hubhöhe)	2.450 mm
M Gesamtarbeitshöhe	3.040 mm
N Rückrollwinkel (am Boden)	41 °
O Rückrollwinkel (bei max. Hubhöhe)	46 °
P Auskippwinkel (max.)	37 °
Q Rampenwinkel (max.)	29 °
R Reifendurchmesser	760 mm
1A Radius (max. außen)	2.650 mm
1C Innenradius	1.230 mm
1D Min. Gesamtbreite	1.160 mm
S Kipplast	2.054 kg
T Kipplast	1.580 kg
U Kipplast	1.140 kg
V Kipplast	850 kg
W Kipplast	2.675 kg
X Kipplast	1.590 kg
Y Kipplast	1.120 kg

Batterie

Standard Batterie

Hersteller	Jungheinrich
Typ	Lithium-Ionen Batterie
Batteriespannung	48 V
Batteriekapazität	390 Ah
Batteriegewicht	375 kg
Nennspannung Ladegerät	230 V
Nennstrom Ladegerät	60 A
Ladezeit Standard Ladegerät max.	5,5 h
Ladezeit optionales Hochfrequzenz Ladegerät max.	1,25 h
Laufzeit max.	4,5 h
Anmerkung	Abhängig vom Arbeitseinsatz der Maschine

Optionale Batterie

Batteriespannung	48 V
Batteriekapazität	520 Ah
Batteriegewicht	375 kg
Nennspannung Ladegerät	230 V
Nennstrom Ladegerät	60 A
Ladezeit Standard Ladegerät max.	7,5 h
Ladezeit optionales Hochfrequzenz Ladegerät max.	1,5 h
Laufzeit max.	5,5 h
Anmerkung	Abhängig vom Arbeitseinsatz der Maschine

ALLGEMEIN

Betriebsgewicht 2.200 kg

Reifen

Standard (Fahrzeugbreite) 27x10.50-15 SKID (1160 mm)

Schaufelinhalt

Von 0,29 m³

Bis 0,41 m³

Schnellwechsler

Modell GIANT Standard

Ausführung Hydraulisch
MOTOR

Leistung Elektromotor Antrieb

Leistung 6,5 kW

Leistung Elektromotor Arbeitshydraulik

Leistung 12 kW

Abgasstufe emissionsfrei

Elektrik

Betriebsspannung 12 V

ANTRIEB

Max. Geschwindigkeit

Hauptstufe

18 km/h

Art	Elektrischer Allradantrieb mit Kardanwelle
Pendelung	2x 6,5°
Kardanwelle	Ja
Achse	Steckachsen (Comer)
Achsen	6 t
Differenzialsperre	Lamellenselbstsperrdifferential in beiden Achsen, Sperrwert 40%
Reifengröße	27x10.50-15
Anzahl Fahrstufen	3

BREMSANLAGE

Betriebsbremse	Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
Feststellbremse	Mechanisch betätigte Trommelbremse auf alle vier Räder wirkend

Lenkung

Typ	Hydrostatische Knicklenkung
Max. Lenkwinkel	2x 45°
Wenderadius über Heck	2292 mm

Hydrauliksystem

Art Bosch Rexroth

Hubzylinder

2 Stück

Kippzylinder

1 Stück

Arbeitshydraulik

35 l/min

200 bar

FÜLLMENGEN

Vorderachse insgesamt	6,5 l
Hinterachse insgesamt	6,5 l
Hydrauliksystem inkl. Tank	80 l

Leistungsdaten

Schaufelstellung

Ankippwinkel am Boden	43 °
Auskippwinkel oben max.	47 °

Schubkraft

1.250 daN

Kipplast nach ISO 14397

Standardschaufel gerade

1.450 kg

Hubkraft

Maximal

1.650 kg

Emissionen

Schallleistungspegel nach 2000/14/EG	101 LwA dB(A)
Schwingungseffektivwert nach ISO/TR 25398	2,5 m/s²

ABMESSUNGEN

Technische Daten

Abmessungen
A Radstand	1.515 mm
B Gesamtlänge (ohne Schaufel)	2.975 mm
C Gesamtlänge (mit Schaufel)	3.690 mm
D Länge 3-Punktanbau	622 mm
E Min. Höhe 3-Punktanbau	134 mm
F Max. Höhe 3-Punktanbau	797 mm
G Sitzhöhe	1.256 mm
H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck	2.300 mm
I Max. Höhe mit ROPS/FOPS Kabine	2.284 mm
J Höhe Drehpunkt Hubarm	1.480 mm
K Ausschütthöhe	1.988 mm
L Schaufeldrehpunkt (max. Hubhöhe)	2.825 mm
M Gesamtarbeitshöhe	3.392 mm
N Rückrollwinkel (am Boden)	43 °
O Rückrollwinkel (bei max. Hubhöhe)	53 °
P Auskippwinkel (max.)	47 °
Q Rampenwinkel (max.)	29 °
R Reifendurchmesser	760 mm
1A Radius (max. außen)	2.599 mm
1C Innenradius	1.179 mm
1D Min. Gesamtbreite	1.160 mm
S Kipplast	1.450 kg
T Kipplast	1.250 kg
U Kipplast	950 kg
V Kipplast	745 kg
W Kipplast	2.000 kg
X Kipplast	1.270 kg
Y Kipplast	1.000 kg

Batterie

Standard Batterie

Hersteller	Jungheinrich
Typ	Lithium-Ionen Batterie
Batteriespannung	48 V
Batteriekapazität	390 Ah
Batteriegewicht	375 kg
Nennspannung Ladegerät	230 V
Nennstrom Ladegerät	60 A
Ladezeit Standard Ladegerät max.	5,5 h
Ladezeit optionales Hochfrequzenz Ladegerät max.	1,25 h
Laufzeit max.	4,5 h
Anmerkung	Abhängig vom Arbeitseinsatz der Maschine

Optionale Batterie

Batteriespannung	48 V
Batteriekapazität	520 Ah
Batteriegewicht	375 kg
Nennspannung Ladegerät	230 V
Nennstrom Ladegerät	60 A
Ladezeit Standard Ladegerät max.	7,5 h
Ladezeit optionales Hochfrequzenz Ladegerät max.	1,5 h
Laufzeit max.	5,5 h
Anmerkung	Abhängig vom Arbeitseinsatz der Maschine

Hinweis: Irrtümer und technische Änderungen vorbehalten.

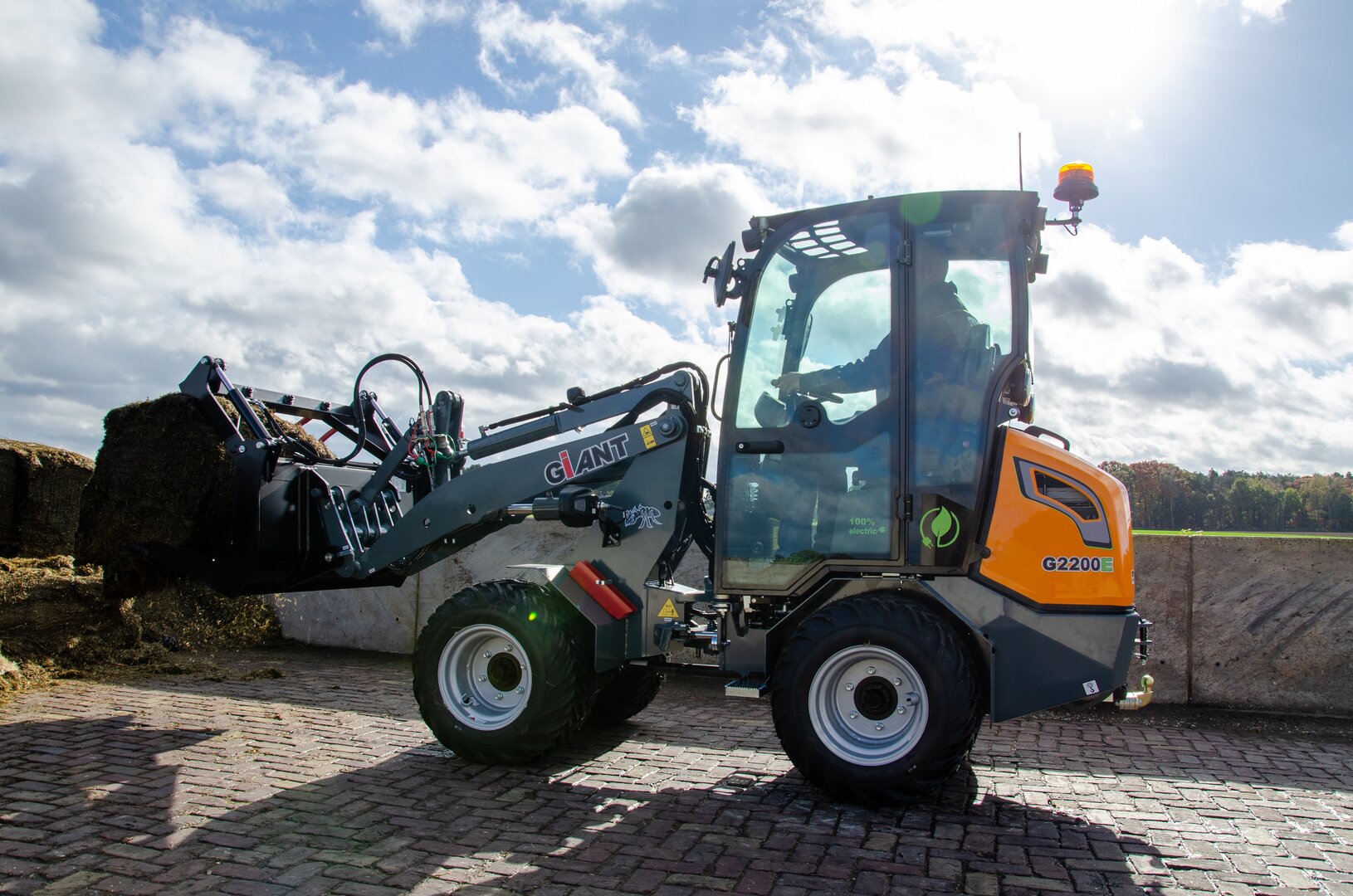

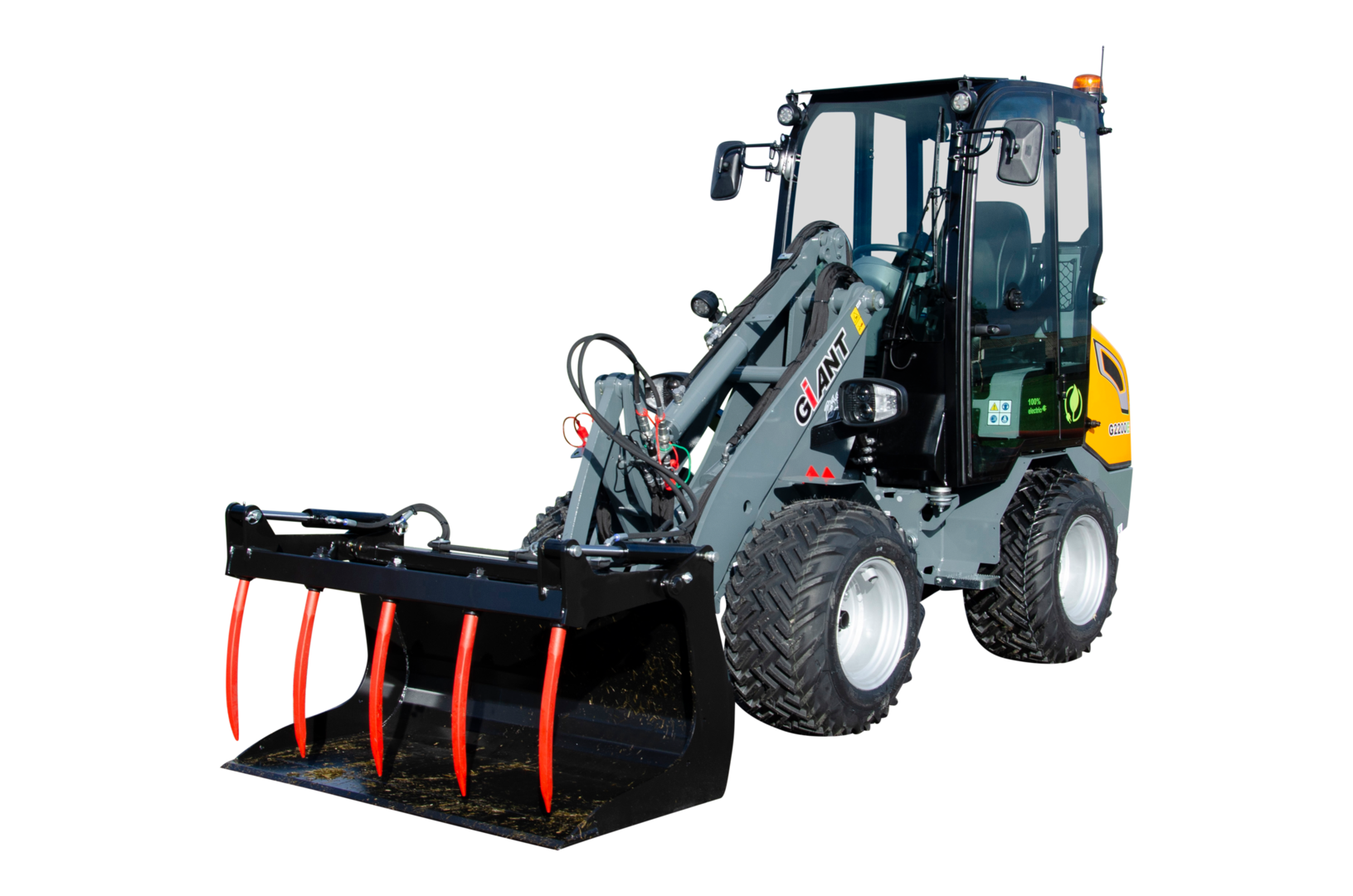

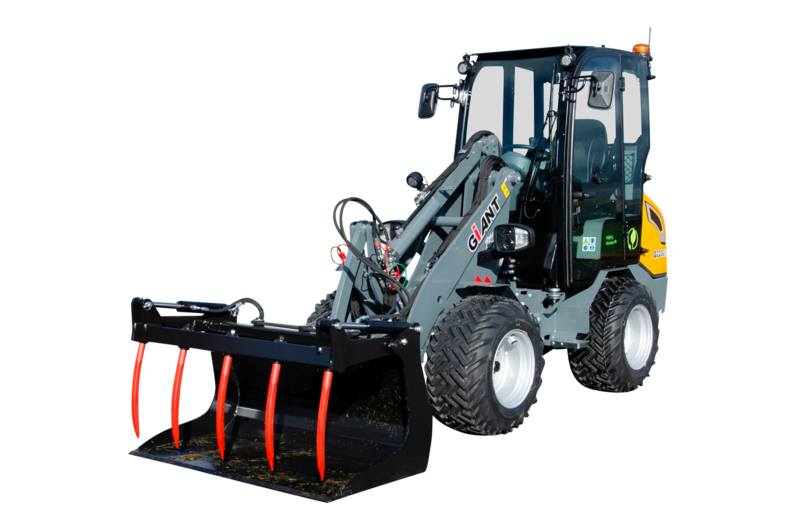

Der Giant G2200E

Mit dem ersten vollelektrischen Radlader G2200E von Giant spielen CO2-Beschränkungen, Grenzwerte für Rußpartikel oder Lärmemissionen bei der täglichen Arbeit keine Rolle mehr. Der vollelektrische G2200E schont durch seine Zero-Emissionswerte nicht nur die Umwelt, sondern ist auch hinsichtlich Effizienz und Wirtschaftlichkeit eine Klasse für sich.

Wie alle Giant Radlader setzen auch die kompakten und wendigen G2200E-Modelle den Maßstab für Produktivität, Komfort und Verlässlichkeit, wenn es um Aufgaben im Bau- oder Abbruchbereich oder Infrastrukturmaßnahmen geht.
