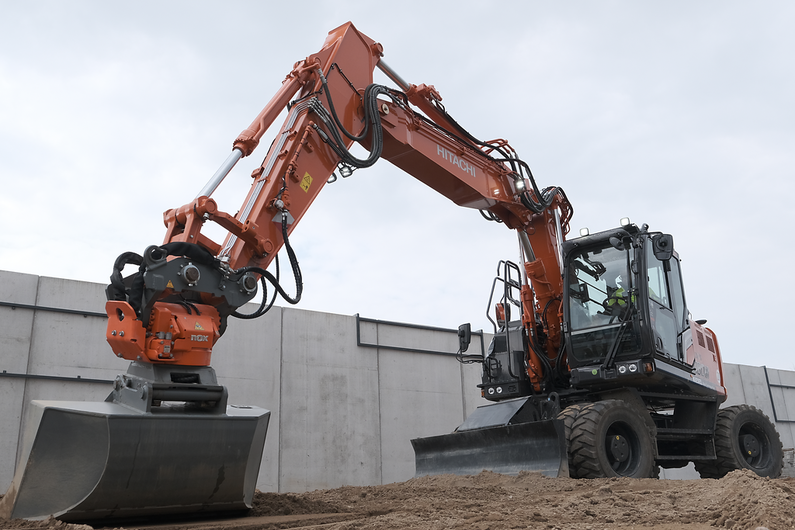

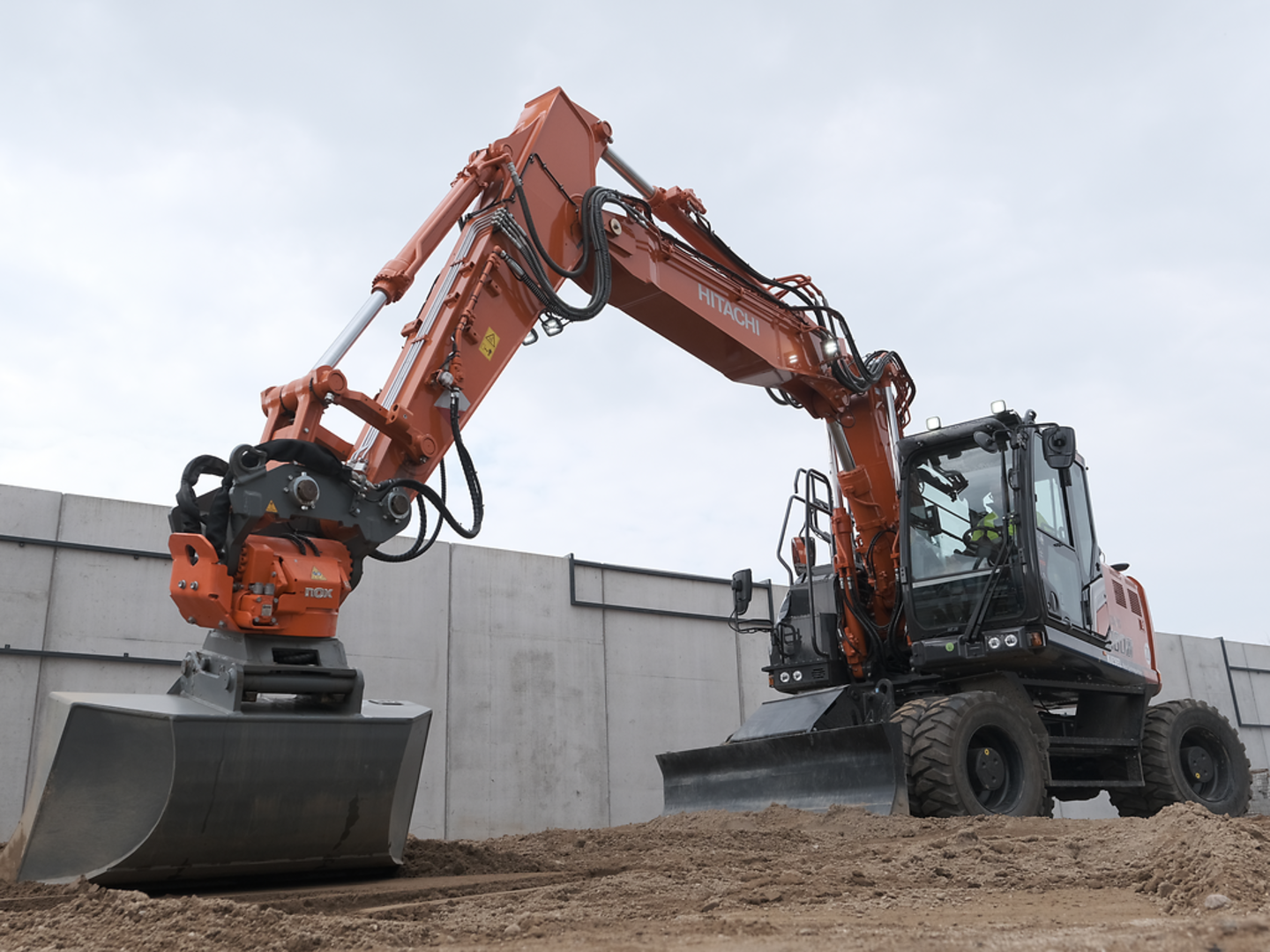

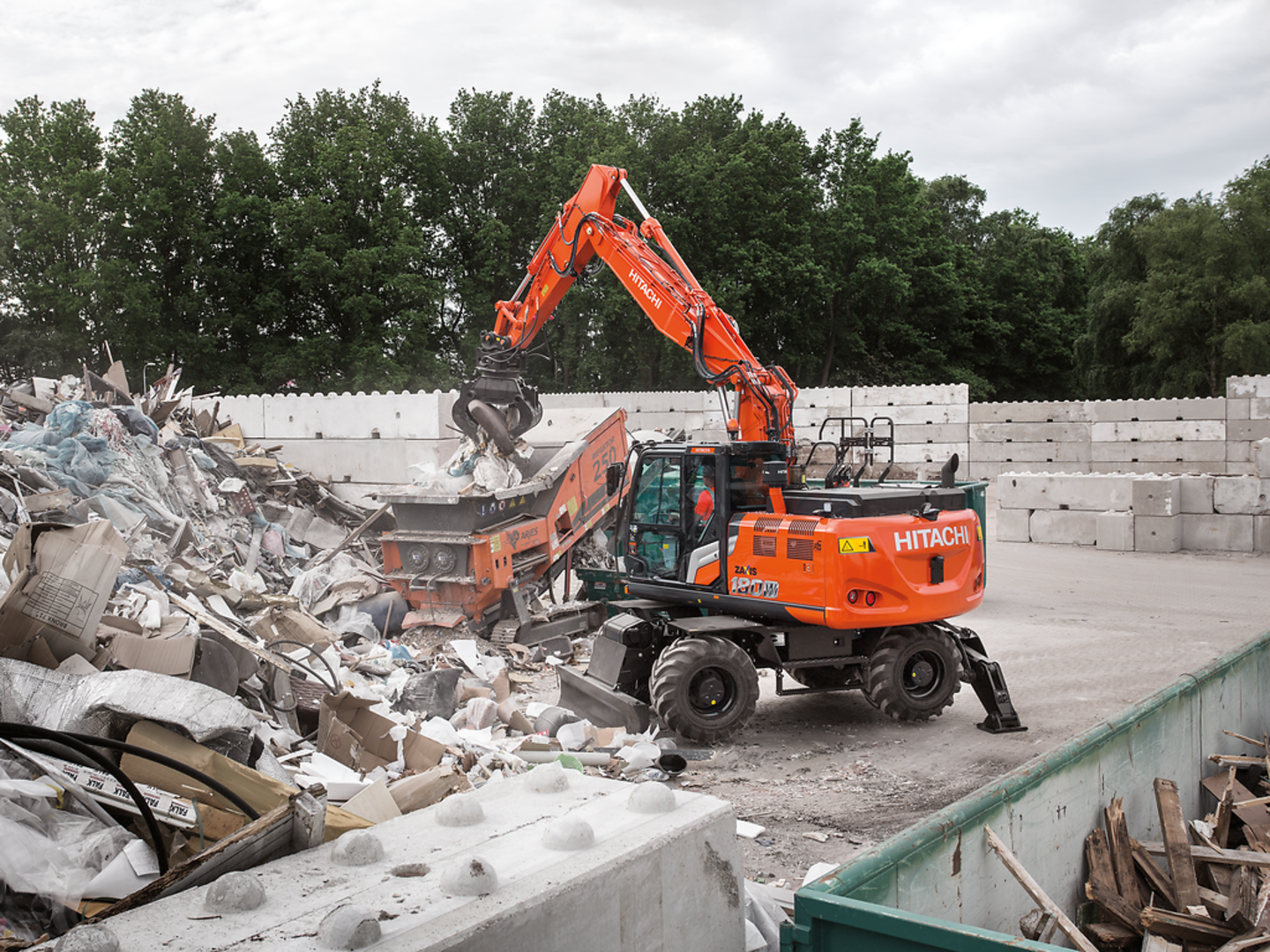

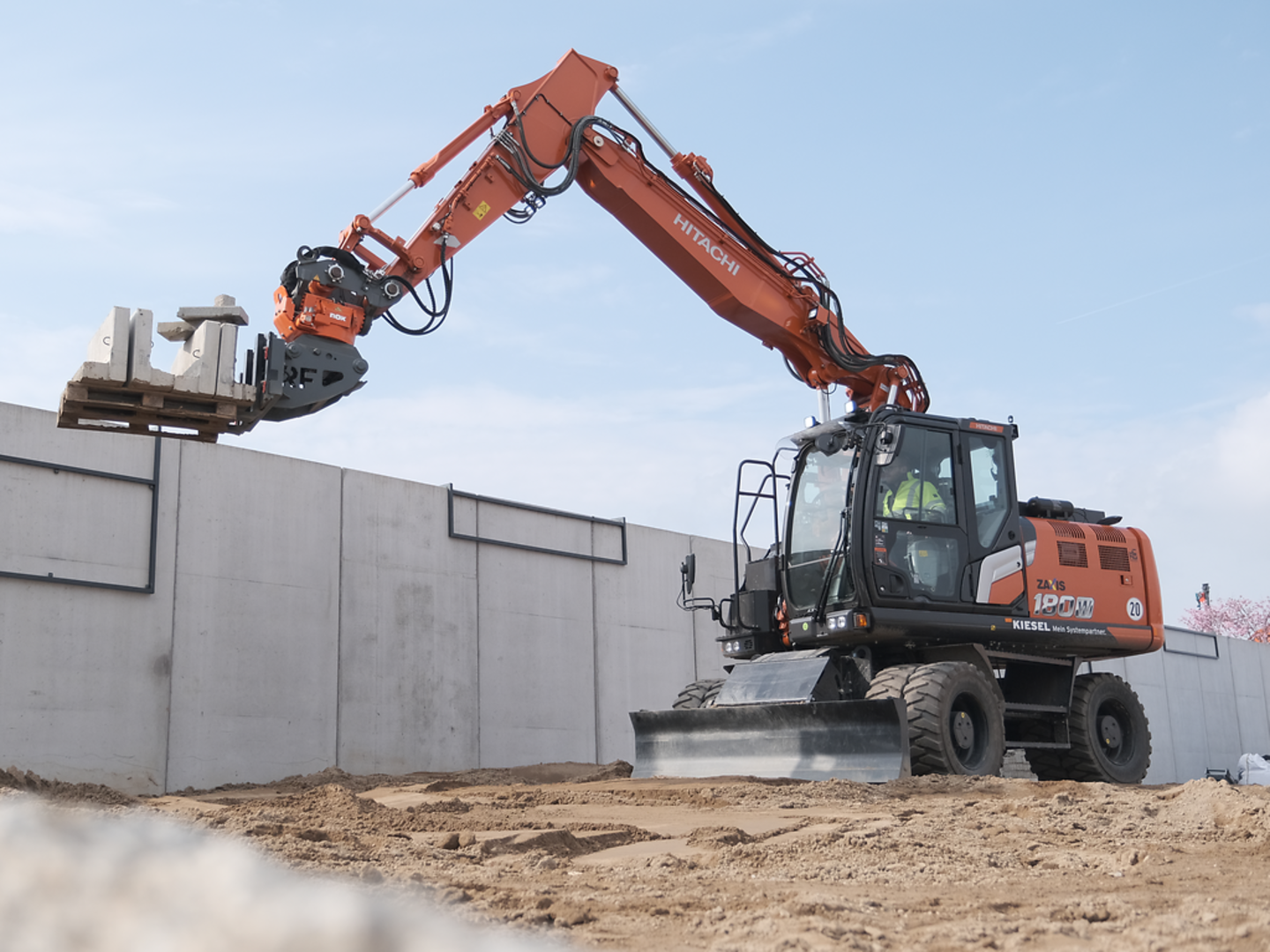

• Hitachi  ZX180W-7
  • Hitachi  ZX180W-7
  • Hitachi  ZX180W-7
  • Hitachi  ZX180W-7

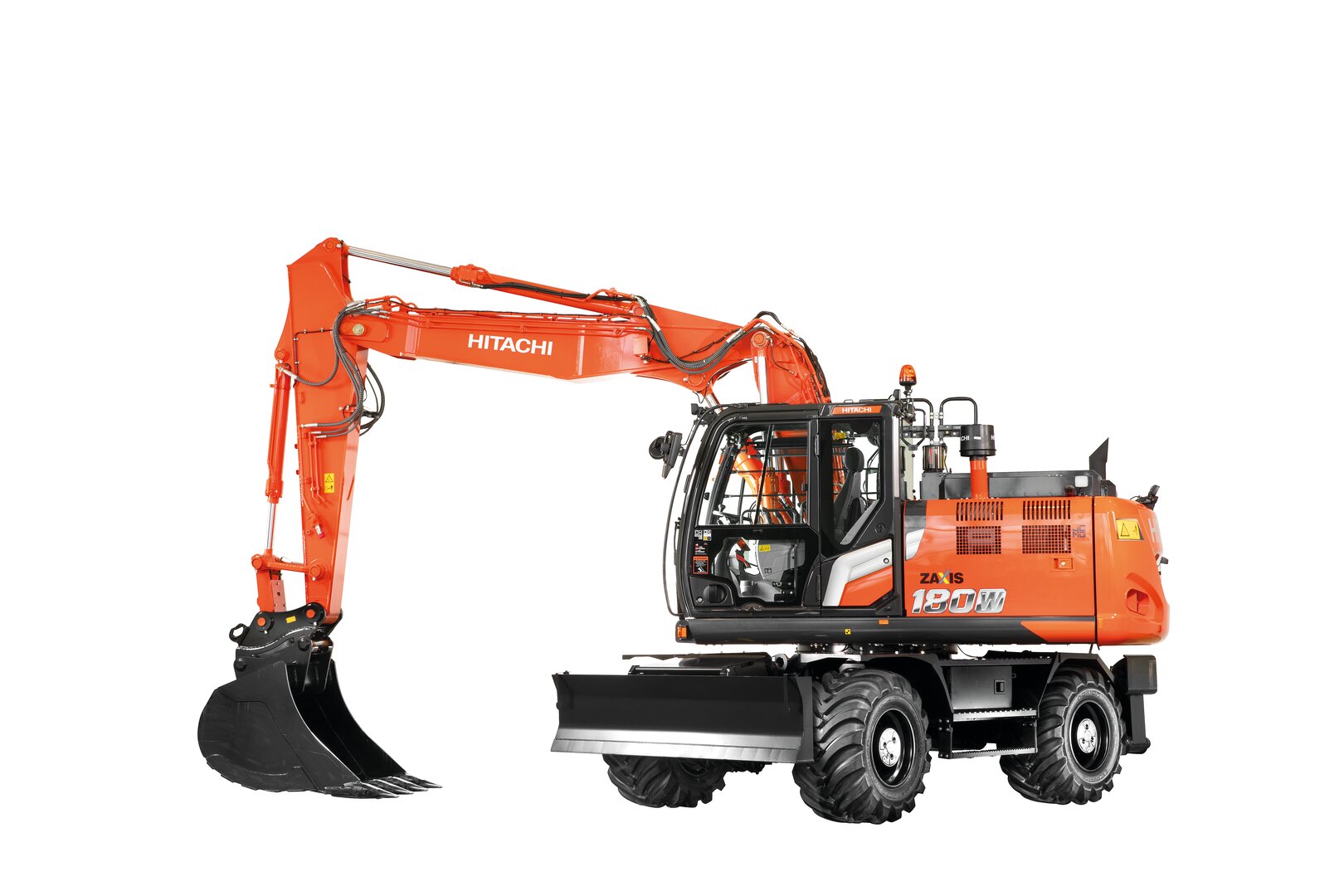

ZX180W-7

Betriebsgewicht: 17.700 kg
Löffelvolumen: 0,82
Motorleistung: 128,4 kW

Arbeitsausrüstung

Assistenzsysteme

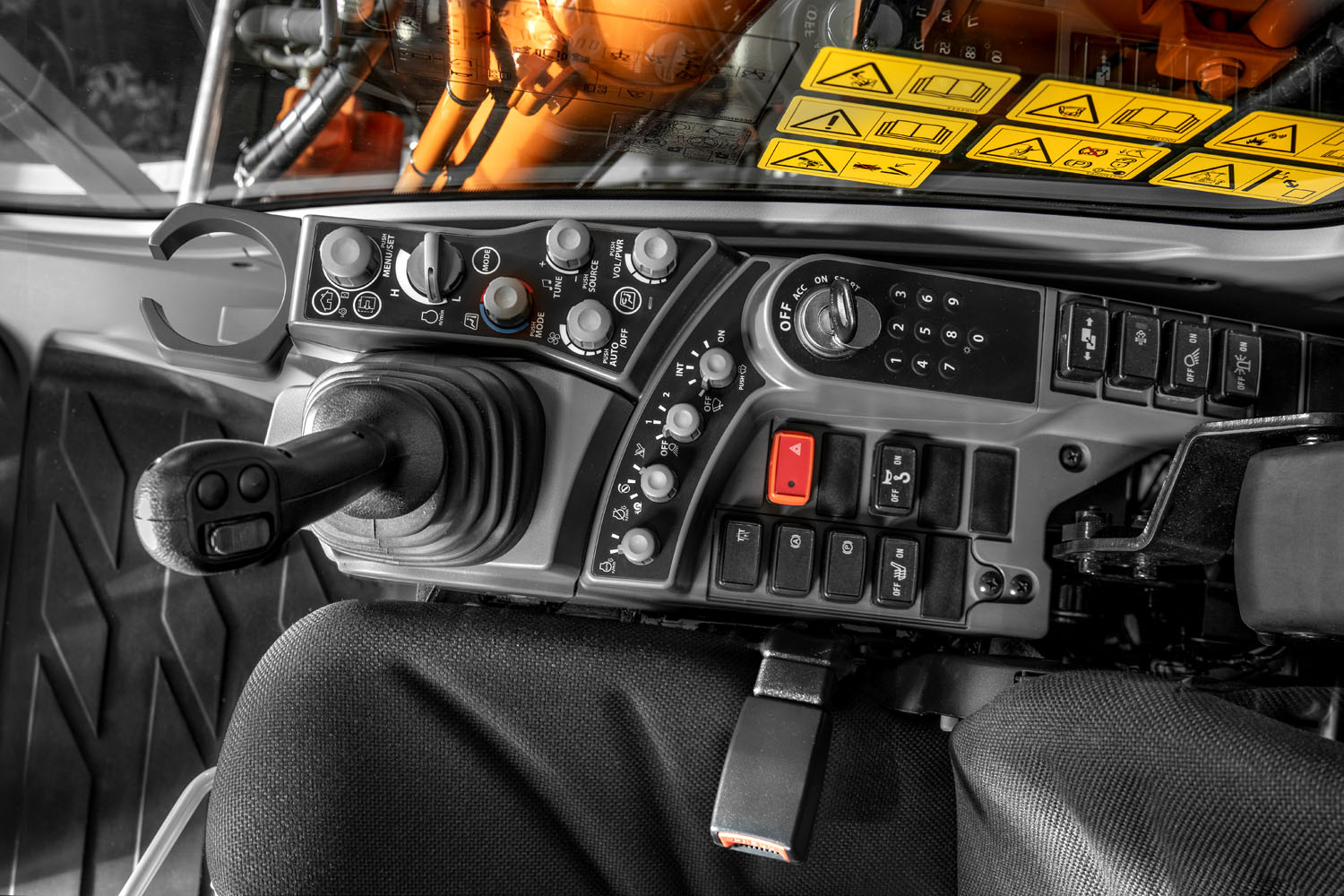

Bedienung

Garantie

Hydraulik

Kabine

Motor

Sicherheit

Unterwagen

Leistung
Leistung
Komfort Kabine
Komfort Kabine
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit

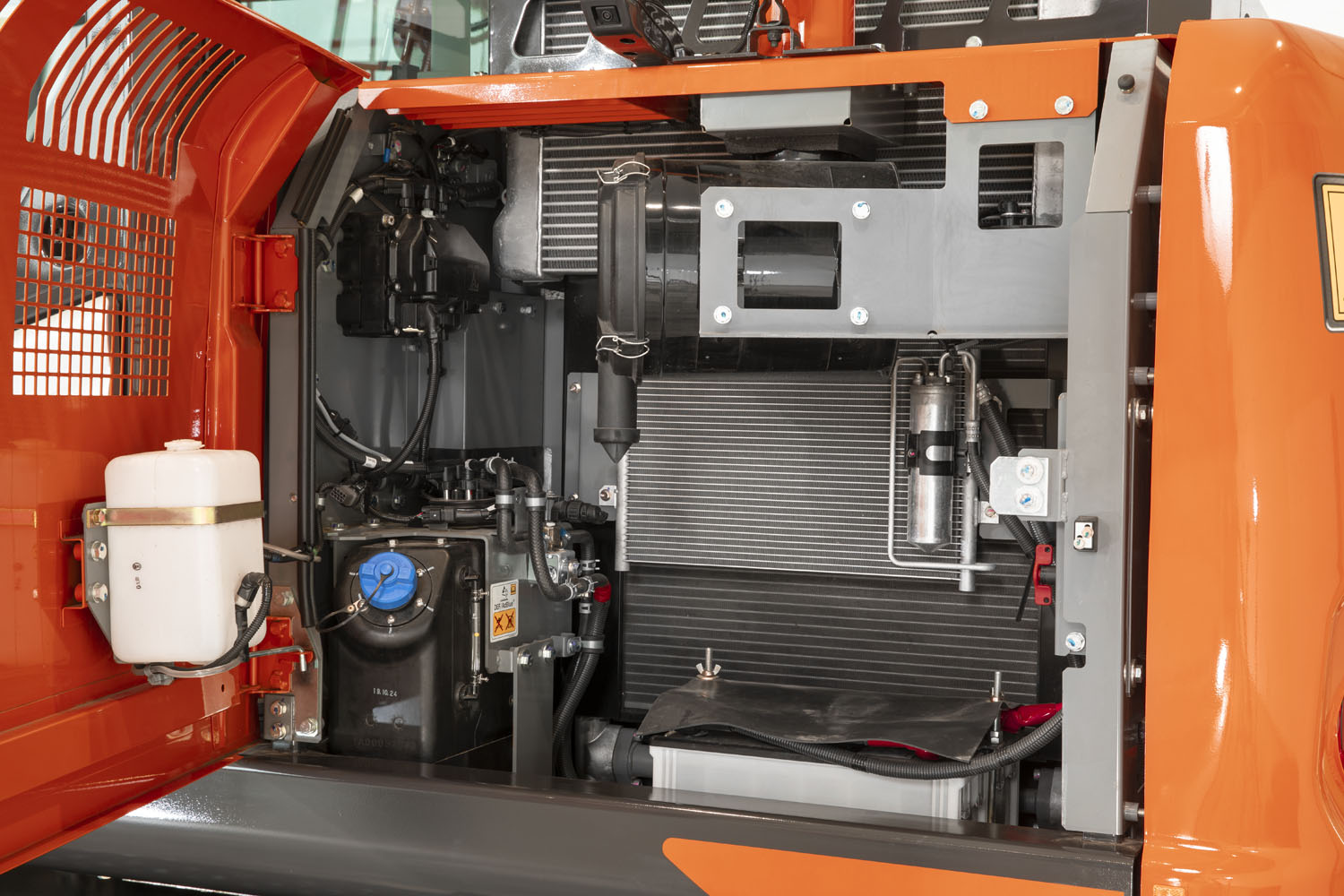

Wartung
Wartung

Varianten

Fahrgeschwindigkeit

Die Hitachi Mobilbagger sind auch als Schnellläufer (35 km/h Version) erhältlich.

Verschiedene Reifentypen

Für jeden Einsatz die passende Bereifung.

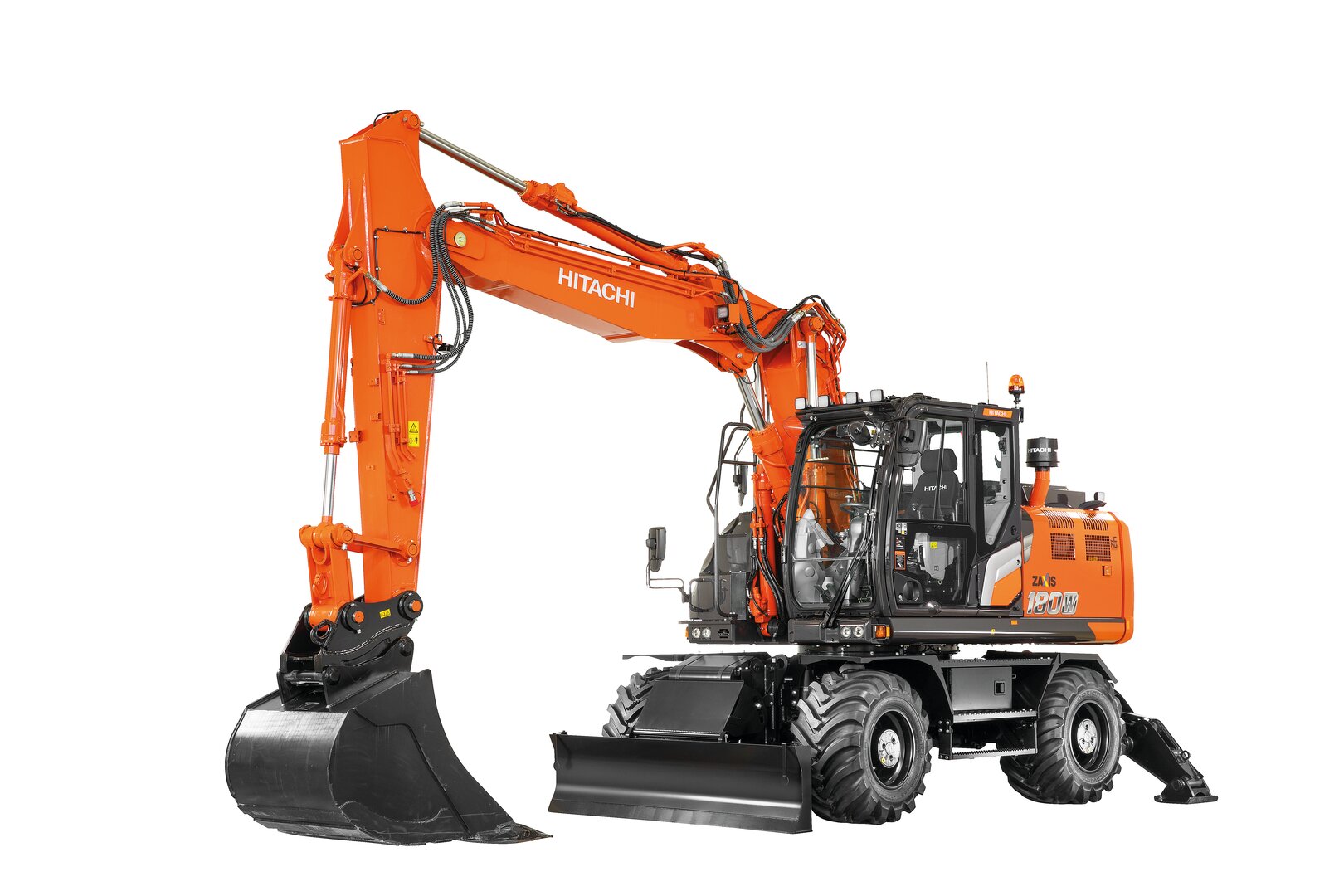

VA - Verstellausleger

Der serienmäßig verbaute "Verstellausleger" besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter. Zudem ist er ein notwendiges Ausstattungsmerkmal für die Fahrt auf öffentlichen Straßen.

Unterwagenvarianten

Der Unterwagen ist individuell an die Kundenwünsche angepasst werden. Die Unterwagenanbauten sind jederzeit austausch- und nachrüstbar.

Breitspur-Unterwagen

Breiterer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

Technische Daten

Modell
  • ZX180W-7
  • MOTOR

    Modell Isuzu 4HK1X
    Typ 4-Takt, wassergekühlt, Common-Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Nachbehandlung DOC-, CSF- und SCR-System
    Zylinder 4 Stück
    Nennleistung ISO 14396 (netto) 128,4 kW
    Nennleistung ISO 9249 (netto) 122 kW
    Drehzahl bei Nennleistung 2.000 1/min
    Maximales Drehmoment 670 Nm
    Drehzahl Maximales Drehmoment 160 1/min
    Hubraum 5,193 l
    Bohrung 115 mm
    Hub 125 mm
    Batterie Stück 2 Stück
    Batterie V 12 V
    Batterie Ah 93 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss 1. Hauptpumpe 152 l/min
    Maximaler Ölfluss 2. Hauptpumpe 152 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 30 l/min
    Lenkungspumpe 1 Zahnradpumpe
    Maximaler Ölfluss je Lenkungspumpe 26,9 l/min

    Hydraulikmotoren

    Fahrantrieb 1 Axialkolbenmotor mit variabler Volumenaufnahme
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 31,8 MPa
    Fahrkreis 34,8 MPa
    Vorsteuerkreis 4 MPa
    Leistungsverstärkung(Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2110 mm80 mm
    Stiel1120 mm90 mm
    Löffel1105 mm75 mm
    Positionierung *11170 mm105 mm
    • *1: Für Verstell-Ausleger
  • Oberwagen

    Schwenkwerk

    Art Axialkolbenmotor mit im Ölbad laufenden Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher-Feststellbremse.
    Schwenkdrehgeschwindigkeit 11,5 1/min
    Schwenkdrehmoment 42,8 kNm
    Drehrahmen D-Profil-Rahmen für maximale Verwindungssteifigkeit
    Fahrerkabine Eigenständige, großzügig dimensionierte Kabine, 1035mm Breite x 1675mm Höhe, entspricht ISO-Normen.
  • Unterwagen

    Max. Fahrgeschwindigkeit

    Kriechgang 2,5 km/h
    Langsamgang 8,9 km/h
    Schnellgang 35 km/h

    Steigvermögen

    Steigvermögen 35 °

    Achse

    Art Allradantrieb. Die Vorderachse kann hydraulisch in jeder Position verriegelt werden.
    Pendelachse vorn 9 +/- °
    Art Unterwagen auf Rädern. Geschweißte, spannungsarme Kastenprofilkontruktion. Antriebssystem: 2-Gang-Lastschaltgetriebe und verstellbarer Axialkolbenfahrmotor.
    Max. Traktionskraft 102 kN
    Min. Wendekreis 6.650 mm
    Bremssystem Wartungsfreie Lamellenbremsen im Ölbad sind Standard. Hydraulisches Betriebsbremssystem.
  • Schallpegel

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Schallpegel außen entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 100 LwA dB(A)
  • FÜLLMENGE

    Kraftstofftank 190 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,2 l
    Getriebe 2,5 l
    Differenzial vorn 9,5 l
    Differenzial hinten 14 l
    Planetengetriebe: Vorderachse 2,5 2xL
    Planetengetriebe: Hinterachse 2,5 2xL
    Hydrauliksystem 260 l
    Hydrauliköltank 114 l
    DEF/AdBlue-Tank 26 l
  • Arbeitsbereiche

    Angaben

    Stiellänge2,58
    A Max. Reichweite9.050 mm
    A' Max. Reichweite (am Boden)8.870 mm
    B Max. Grabtiefe5.330 mm
    B' Max. Grabtiefe für Niveau 2,5 m5.130 mm
    C Max. Reichhöhe9.100 mm
    D Max. Schütthöhe6.360 mm
    D' Min. Schütthöhe2.480 mm
    E Min. Schwenkradius2.940 mm
    F Max. Grabtiefe vertikale Wand4.810 mm
  • Grabkrraft

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2 m *1108 kN85 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ABMESSUNGEN

    Stiel Option 1

    Stiellänge 2,5 m
    Gesamtlänge 8.810 mm
    B' Gesamthöhe des Auslegers 3.050 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 3.990 mm
    W Überhang vorn (in Fahrtstellung) 3.440 mm

    H Gesamtbreite über Reifen

    Gesamtbreite über Reifen 2.550 mm
    Gesamtbreite über Reifen (Breitspur) 2.730 mm

    J Mindestbodenfreiheit

    Angabe 350 mm

    M Überhang vorne

    Planierschild hinten 655 mm
    Pratzen hinten 655 mm
    Planierschild vorn und Pratzen hinten 1.055 mm
    Pratzen vorn und Planierschild hinten 1.150 mm
    Pratzen vorn und hinten 1.150 mm

    N Überhang hinten

    Planierschild hinten 965 mm
    Pratzen hinten 1.060 mm
    Planierschild vorn und Pratzen hinten 1.060 mm
    Pratzen vorn und Planierschild hinten 965 mm
    Pratzen vorn und hinten 1.060 mm

    O Max. Schildsenkung

    Planierschild hinten 145 mm
    Planierschild vorn und Pratzen hinten 145 mm
    Pratzen vorn und Planierschild hinten 14 mm

    P Schildhöhe

    Planierschild hinten 590 mm
    Planierschild vorn und Pratzen hinten 590 mm
    Pratzen vorn und Planierschild hinten 590 mm

    Q Max. Schildhub

    Planierschild hinten 445 mm
    Planierschild vorn und Pratzen hinten 445 mm
    Pratzen vorn und Planierschild hinten 445 mm

    R Gesamtbreite, Schild

    Planierschild hinten 2.530 mm
    Planierschild vorn und Pratzen hinten 2.530 mm
    Pratzen vorn und Planierschild hinten 2.530 mm
    C Heckschwenkradius 2.320 mm
    K Radstand 2.550 mm
    S Gesamtbreite, Pratzen eingezogen 2.470 mm
    D Motorhaubenhöhe 2.590 mm
    L Mitte Drehkranz zur Hinterachse 1.150 mm
    T Gesamtbreite, Pratzen ausgefahren 3.380 mm
    E Freiraum unter Gegengewicht 1.235 mm
    F Gesamtbreite des Oberwagens 2.480 mm
    G Gesamthöhe über Kabine 3.150 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.
