ZE85

Betriebsgewicht: 8.750 kg
Basismaschine: ZX85US-6
Motorleistung: 40 kW
Onboard Ladeleistung: 44 kW
Ladedauer CCS2 (0-80%): 30 min
Ladedauer CCS2 (100%): 45 min
Ladedauer CEE63: 105 min
Laufzeit: 5,5 h
Gewicht: ca. 8.750 kg

Technische Daten

Modell
  • ZE85
  • MOTOR

    Nennleistung

    Motorleistung 40 kW
    Modell
    Onboard Ladeleistung 44 kW
    Ladedauer CEE32 3,5 h
    Ladedauer CEE63 1,75 h
    Ladedauer CCS2 0,75 h
    Laufzeit 5,5 h

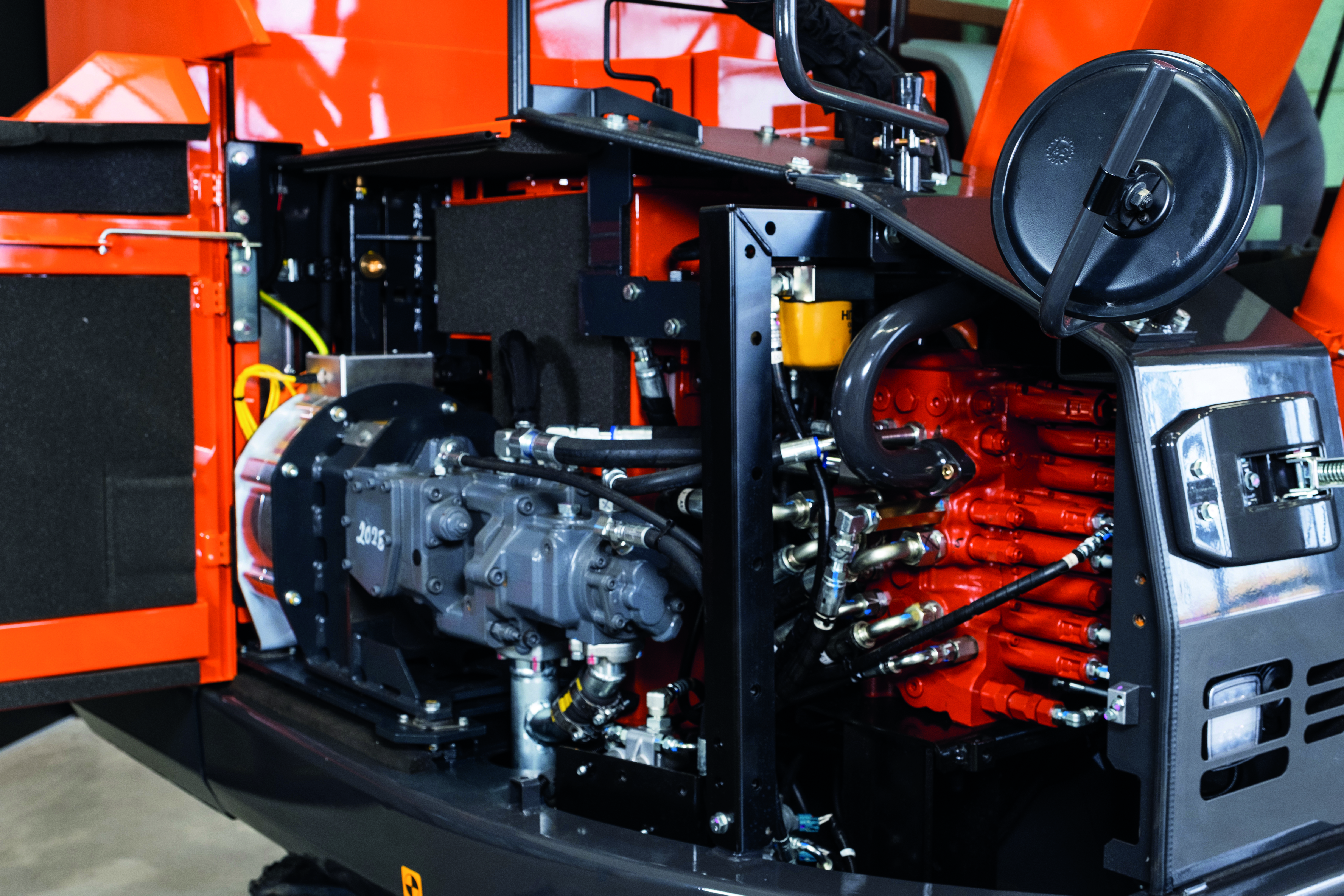

  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 56 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 72 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 20 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Schwenkkreis 26 MPa
    Fahrkreis 26,5 MPa
    Vorsteuerkreis 31,4 MPa
    Leistungsverstärkung (Power-Boost) 3,9 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesserHub
    Ausleger1115 mm65 mm885 mm
    Stiel195 mm60 mm900 mm
    Löffel185 mm55 mm730 mm
    Planierschild1120 mm70 mm145 mm
  • UNTERWAGEN

    Ketten Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen 5 Stück
    Tragrollen 1 Stück
    Anzahl der Bodenplatten 40 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.
    Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.
    Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,1 km/h
    Max. Traktionskraft 65,2 kN
    Max. Steigfähigkeit 70 %
  • OBERWAGEN

    Drehrahmen

    D-Profil-Rahmen für maximale Verwindungssteifigkeit.

    Schwenkwerk

    Schwenkgeschwindigkeit 10,5 1/min
    Schwenkdrehmoment 14,3 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Schwenkkreis mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.

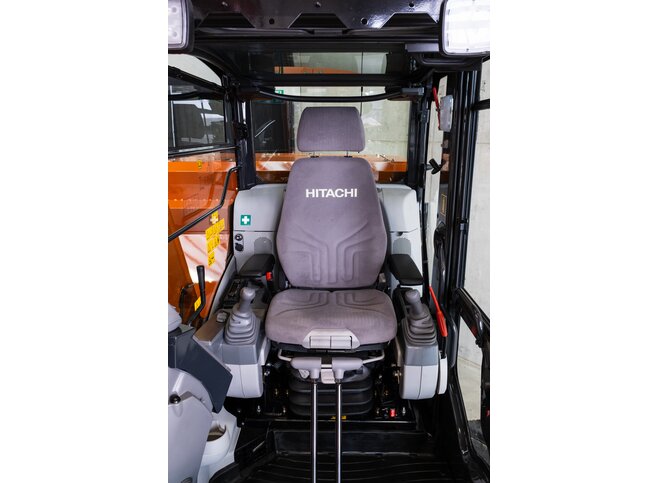

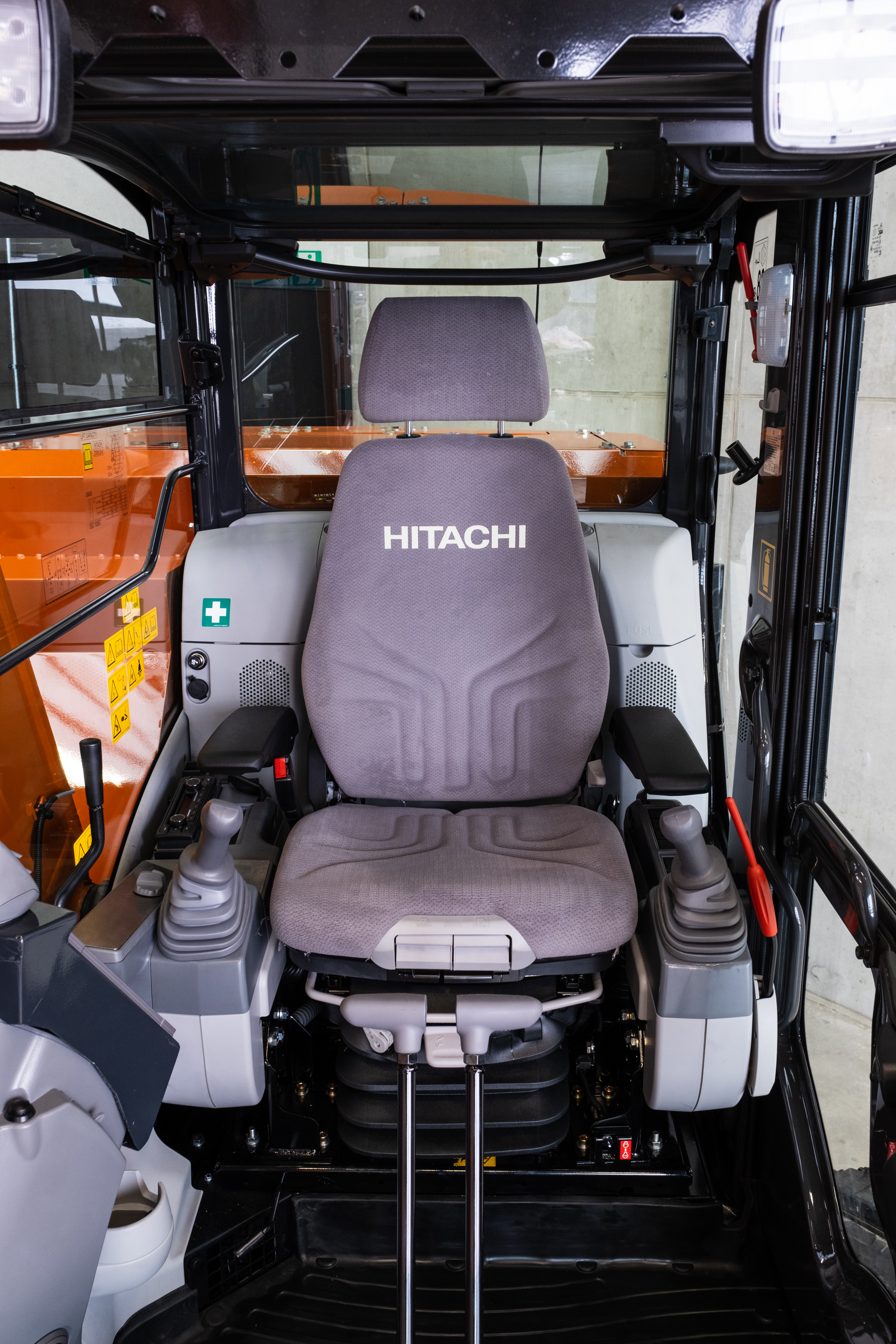

    Fahrerkabine

    Breite 1.005 mm
    Höhe 1.675 mm
  • FÜLLMENGEN

    Motorkühlmittel 9,5 l
    Motoröl 12,3 l
    Fahrantrieb (je Seite) 1,2 l
    Hydrauliksystem 100 l
    Hydrauliköltank 56 l
  • ABMESSUNGEN

    Abmessungen

    A Abstand Mitte Kettenrad zu Mitte Leitrad 2.290 mm
    B Unterwagenlänge 2.920 mm
    C Gegengewicht-Freiraum 730 mm
    D / D' Heckschwenkradius 1.600 mm
    E Gesamtbreite des Oberwagens 2.260 mm
    F Gesamthöhe der Kabine 2.690 mm
    G Mindestbodenfreiheit 360 mm
    H Spurweite 1.870 mm
    I Kettenplattenbreite 450 mm
    J Unterwagenbreite (eingefahren/verbreitert) 2.320 mm
    K Gesamtbreite (eingefahren/verbreitert) 2.320 mm
    L Gesamtlänge mit 2,12 m Stiel 6.680 mm
    M Gesamthöhe mit 2,12 m Stiel 2.830 mm
    N Kettenhöhe 650 mm
    O (Motor) Haubenhöhe 2.100 mm
    P Horizontalabstand Planierschild 1.890 mm
    Q Planierschildhöhe 480 mm
  • ARBEITSBEREICH

    A Max. Reichweite 6.920 mm
    A' Max. Reichweite am Boden 6.760 mm
    B Max. Grabtiefe 4.610 mm
    C Max. Reichhöhe 7.610 mm
    D Max. Schütthöhe 5.510 mm
    D' Min. Schütthöhe 2.410 mm
    E Heckschwenkradius 2.170 mm
    F Max. Grabtiefe, vertikale Wand 4.220 mm
    G Arbeitsgerätehöhe bei min. Schwenkradius 5.610 mm
    H Stielkopfabstand bei max. Arbeitsgeräteeinzug 1.670 mm
    J Max. Planierschildhub über Boden 360 mm
    K Max. Planierschildeingriff 300 mm
    Traglast
Hinweis: Irrtümer und technische Änderungen vorbehalten.

KTEG ZE85

Er hat Kraft. Er hat Ausdauer. Er arbeitet emissionsfrei.
Und passt sich Ihrem Arbeitsrhythmus an. Der ZE85 ist der marktführende batterieelektrische Hydraulikbagger seiner Klasse. Er vereint in sich die besten Eigenschaften zweier Welten: Er ist eine hochleistungsfähige Baumaschine – die den Anwender in die elektromobile Zukunft führt.
