MHL335F

Betriebsgewicht: 27.700 kg
Referenzgreifer: 0,6
Motorleistung: 115 kW
Komfort/Kabine
Sicherheit
Umweltfreundlichkeit
Wartung
Leistung
Fuchs

Varianten

MHL - Mobile Umschlagmaschine

Die mobilen Umschlagmaschinen sind aufgrund der Bereifung nicht Ortsgebunden und können problemlos verfahren werden. Dies bietet Ihnen die nötige Flexibilität um Ihre Arbeit noch wirtschaftlicher abzuwickeln.

Typbezeichnung 8XX - Elektro

Auf Basis der Serienmaschine ist von der kleinsten bis zur größten Maschine jedes Gerät als Elektro-Version konfigurierbar.

RHL - Raupenumschlagmaschine

Während mobile Umschlagmaschinen mit Bereifung auf geteerten oder betonierten Arbeitsflächen zum Einsatz kommen, können Maschinen mit Raupenunterwagen ihre Vorzüge auf wenig befestigtem und nachgiebigem Untergrund voll ausspielen. Auch sind Raupenmaschinen dafür konzepiert zu fahren und gleichzeitig umzuschlagen zu können.

AHL - Aufbau-Umschlagmaschine

Wenn die Umschlagmaschine an einem festen Standort zum Einsatz kommen soll, kann der stationäre Aufbau auf einem Stahl- oder Betonfundament eine sinnvolle Variante sein. Dank der soliden Verankerung kann die Maschine weitaus höher belastet werden als eine mobile Umschlagmaschine.

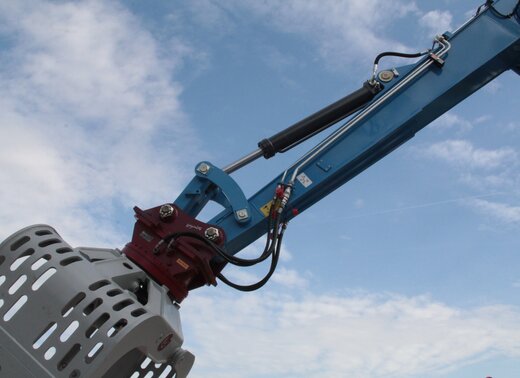

MZS - Mehrzweckstiel

Ein zusätzlicher Zylinder auf dem Ladestiel bietet die Möglichkeit das Anbaugerät noch exakter zu positionieren. Der Mehrzweckstiel ist optimal für Sortieranwendungen geeignet.

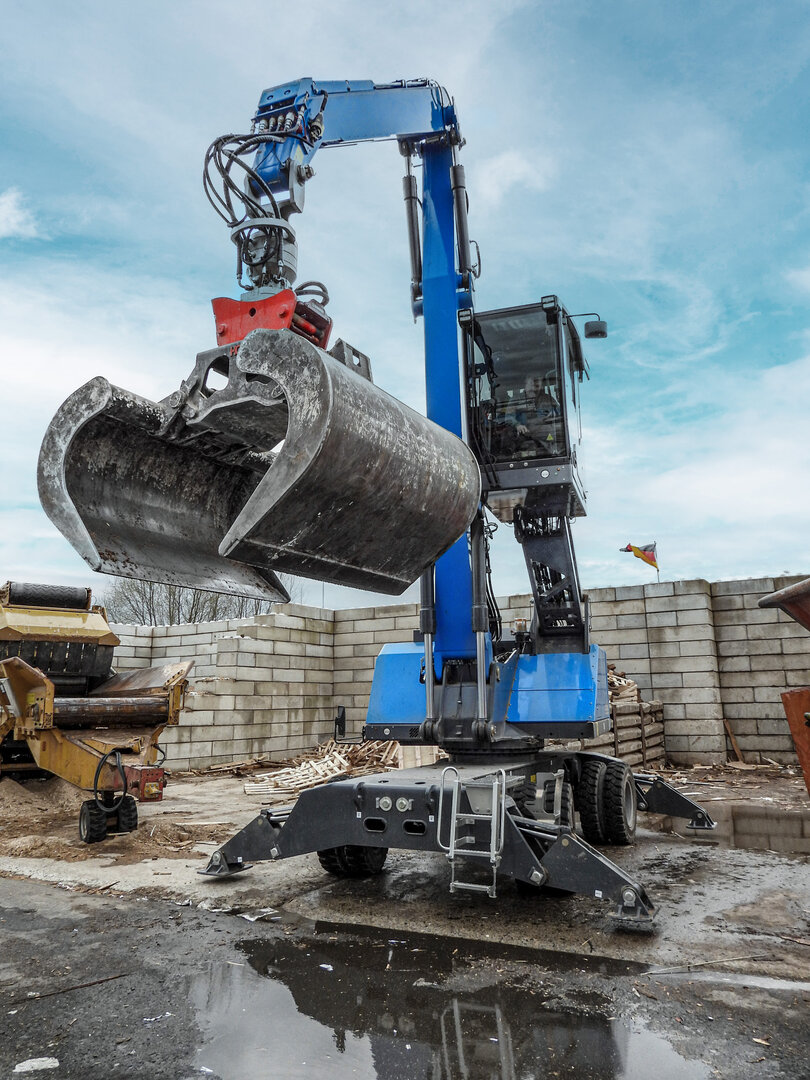

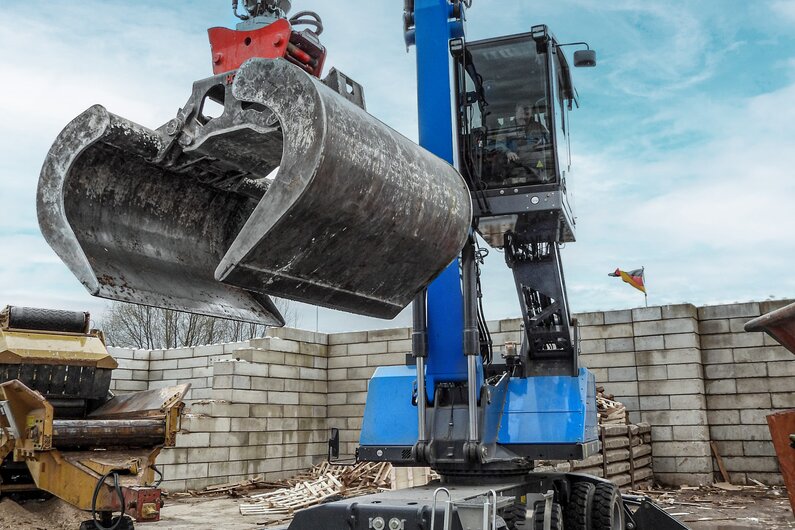

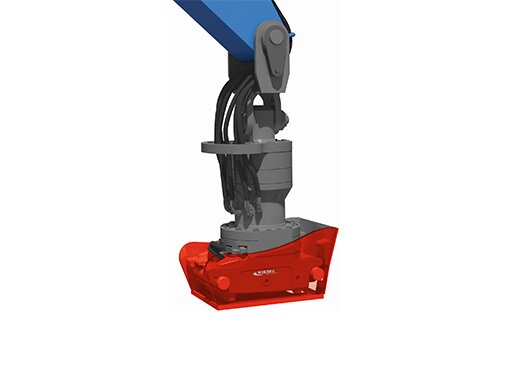

TQC - Tool-Quick-Connect

Besteht im Wesentlichen aus einem äußerst robusten 360° Endlosdrehmotor, der pendelnd an den Stiel der Umschlagmaschine angebaut wird. Das vollhydraulische Schnellwechselsystem ermöglicht einen einfachen & sicheren Wechsel von hydraulischen, mechanischen und elektrischen Geräten von der Fahrerkabine aus.

Pylon

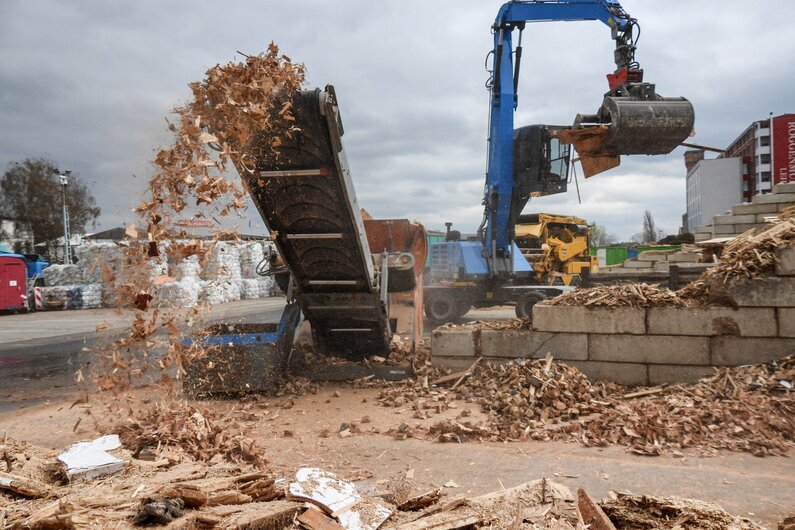

Pylone verbessern die Sichthöhe in Schredder oder Scheren, minimieren dank des verbesserten Überblicks die Kollissionsgefahr bei unübersichtlichen Platzverhältnissen, ermöglichen eine höhere Aufschüttung von Halden und optimieren die Kinematik beim Be- und Entladen von Schiffen mit hohen Bordwänden.

Technische Daten

Modell
  • MHL335F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 24.000 kg
    Bis 27.000 kg
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 260 l
    DEF/AdBlue 32 l

    Betriebsspannung

    Betriebsspannung 24 V

    Generator

    Spannung 28 V
    Stromstärke 100 A

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 110 Ah
    Stromstärke (nach EN) 750 A

    Beleuchtungsanlage

    Maschinenfront 2x LED-Scheinwerfer
    Sonstige Blinker- und Heckbegrenzungsleuchten
    Hersteller und Fabrikat Deutz TCD 4,1 L4
    Option 11 kW oder 13 kW Gleichstromgenerator mit Steuerung und Isolationsüberwachung
    Bauart 4-Zylinder-Reihenmotor
    Motorsteuerung EMR IV
    Motortyp 4-Takt-Diesel, Common-Rail-Direkteinspritzung, Turbolader, Ladeluftkühlung
    Motorleistung 115 kW
    Nenndrehzahl 2.000 1/min
    Hubraum 4,1 l
    Kühlsystem Wasser-/Ladeluftkühlung mit temperaturgeregelter Lüfterdrehzahl
    Abgasnorm EU Stufe IV / EPA Tier 4 Final
  • FAHRANTRIEB

    Art

    Hydrostatischer Fahrantrieb über stufenlos geregelten Axialkolbenmotor mit direkt angebautem Fahrbremsventil, 2-Gang Schaltgetriebe, Allradantrieb

    Fahrgeschwindigkeit

    1. Gang 5 km/h
    2. Gang 18 km/h

    Max. Steigfähigkeit

    40 %

    Wenderadius

    8,3 m
  • SCHWENKWERK

    Drehkranz Innenverzahnter, doppelreihiger Kugeldrehkranz
    Antrieb 2-stufiges Planetengetriebe mit integrierter Lamellenbremse
    Max. Oberwagendrehzahl 7,5 min‑1
    Schwenkbremse Elektrisch betätigt
    Max. Schwenkmoment 49 kNm
  • BREMSANLAGE

    Betriebsbremse Hydraulisch betätigtes Einkreis-Bremssystem, auf alle vier Radpaare wirkend
    Feststellbremse Elektrisch betätigte Scheibenbremse am Fahrantrieb, auf beide Achsen wirkend
  • UNTERWAGEN

    Vorderachse

    Art Planetentriebachse mit integrierter Lamellenbremse, starr gelagert
    Max. Lenkeinschlag 29 °
    Breite 2.700 mm

    Hinterachse

    Planetenantriebsachse mit integrierter Lamellenbremse, pendelnd gelagert mit zuschaltbarer Pendelblockierung
    Breite 2.700 mm

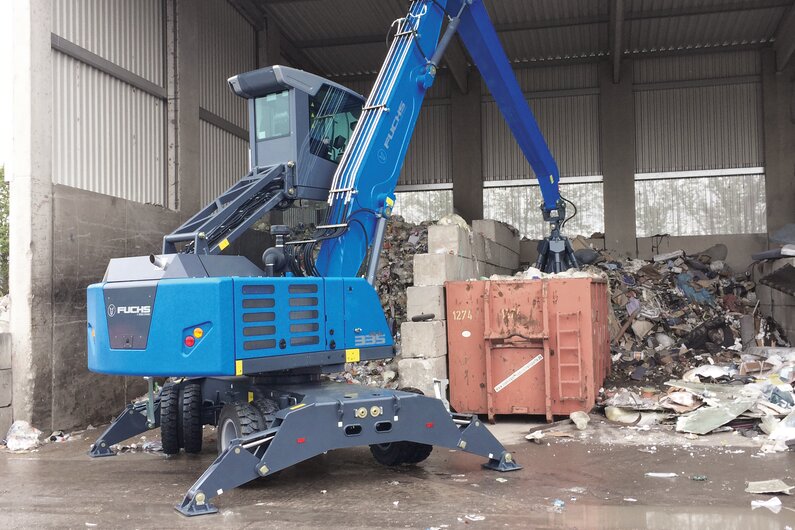

    Abstützungen

    4-Punkt-Abstützung

    Bereifung

    Vollgummi Elastik 8-fach 10.00-20
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Einfach 380 l/min
    Max. Arbeitsdruck 360 bar
    Hydrauliköltank 320 l
  • ABMESSUNGEN

    ABMESSUNGEN

    OBERWAGEN

    Gesamtbreite des Oberwagens 2.725 mm
    Gesamthöhe über Kabine 3.340 mm
    max. Sichthöhe Kabine 5.300 mm
    Heckschwenkradius 2.600 mm

    UNTERWAGEN

    Spurbreite 2.635 mm
    Radstand 2.800 mm
    Unterwagenlänge 5.190 mm
    Unterwagenbreite 2.635 mm
    Abstützbreite 4.360 mm
    Abstützlänge 5.190 mm
  • TRANSPORTABMESSUNGEN

    Arbeitsausrüstung Option 1

    Ausladung 11 m
    A 10.075 mm
    B 5.490 mm
    C 2.770 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 2

    Ausladung 12 m
    A 10.035 mm
    B 4.345 mm
    C 2.960 mm
    Arbeitsausrüstung Ladestiel
  • ARBEITSBEREICH

    Empfohlene Anbaugeräte

    AusladungFuchs MehrschalengreiferSchalentypZweischalengreiferSpezifikationMagnetanlageLasthaken
    11 m0,4 m³Offene oder halbgeschlossene Schalen1,2 m³Schüttgutdichte bis 1400 kg/m³10 t
    0,6 m³Offene oder halbgeschlossene Schalen
    0,8 m³Offene oder halbgeschlossene Schalen
    12 m0,4 m³Offene oder halbgeschlossene Schalen1 m³Schüttgutdichte bis 1400 kg/m³Fuchs Magnetplatte10 t
    0,6 m³Offene oder halbgeschlossene Schalen

    Arbeitsausrüstung Option 1

    Ausladung 11 m
    Auslegerlänge 6,5 m
    Stiellänge 4,4 m
    Max. Ausladung 11.000 mm
    Greifertyp Mehrschalengreifer
    Greifergröße 0,6 m³
    Greiferart offen

    Arbeitsausrüstung Option 2

    Ausladung 12 m
    Auslegerlänge 6,5 m
    Stiellänge 5,45 m
    Max. Ausladung 12.000 mm
    Max. Reichtiefe Ladestiel 3.000 mm
    Max. Reichhöhe Ladestiel 12.800 mm
    Greifertyp Mehrschalengreifer
    Greifergröße 0,6 m³
    Greiferart offen
  • SCHALLPEGEL

    Garantiert nach Richtlinie 2000/14/EG 104 LwA dB(A)
Hinweis: Irrtümer und technische Änderungen vorbehalten.

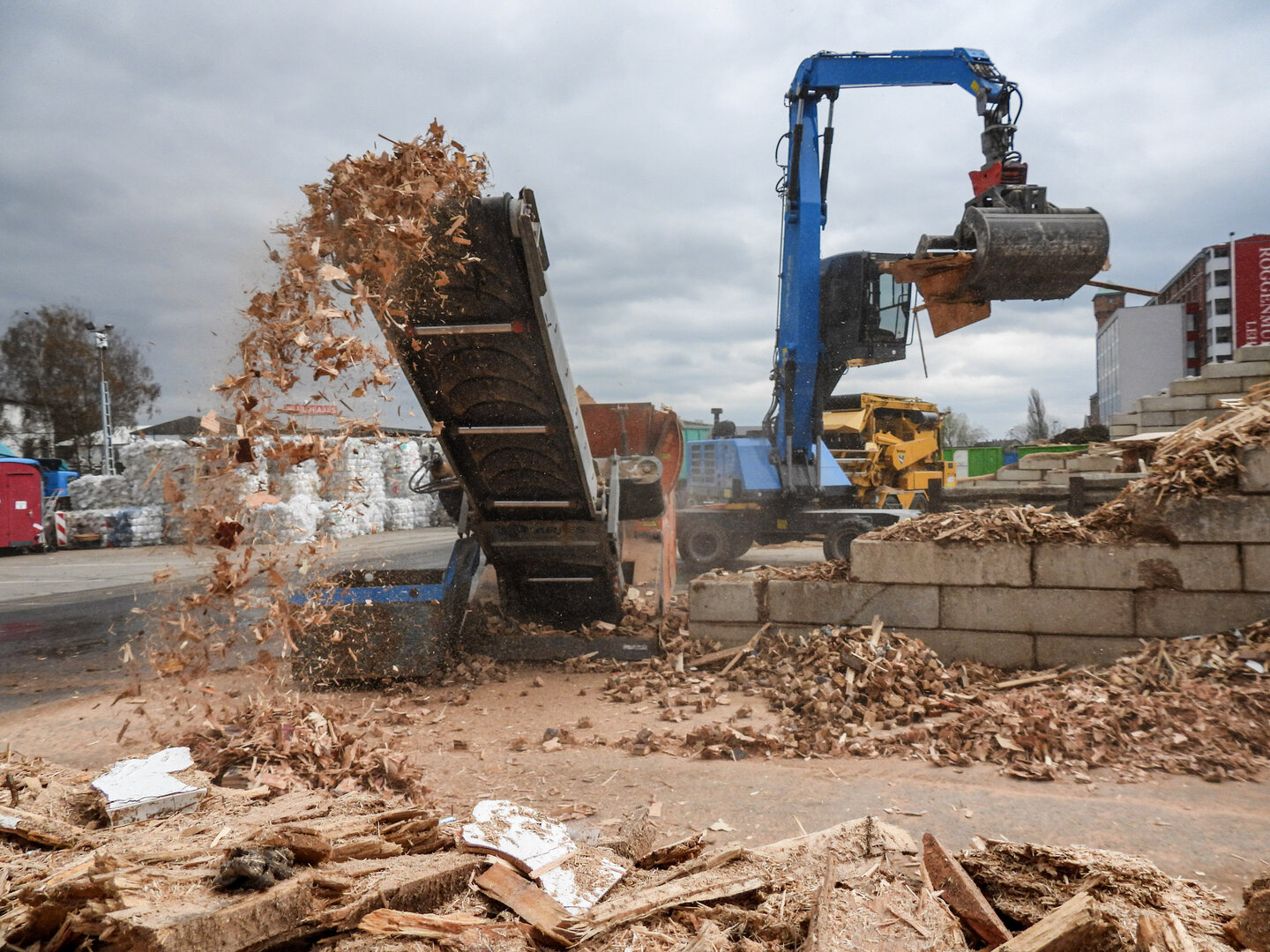

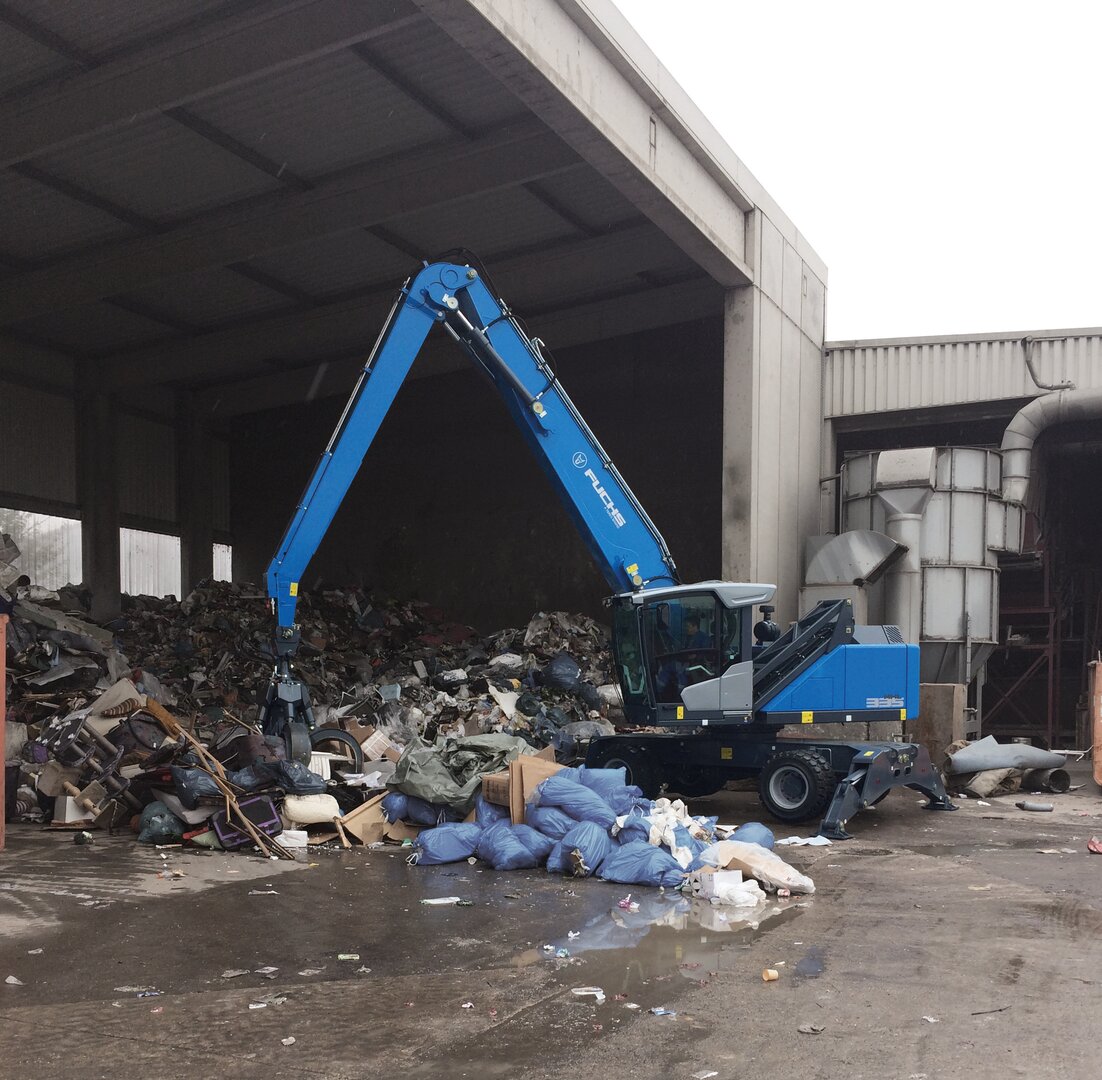

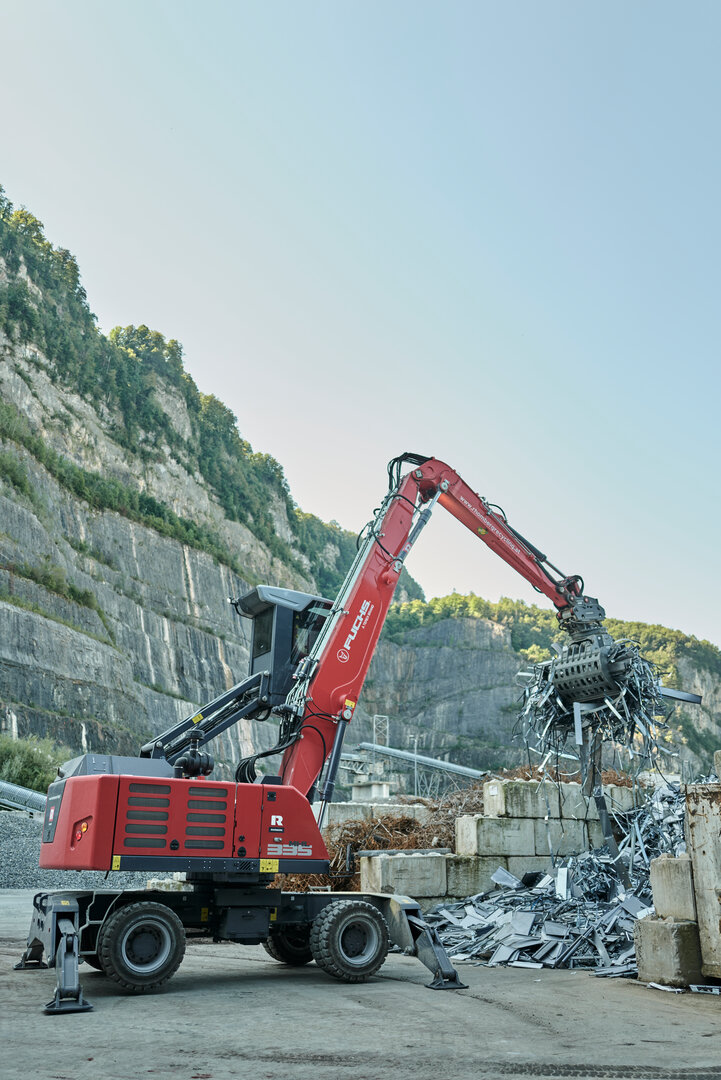

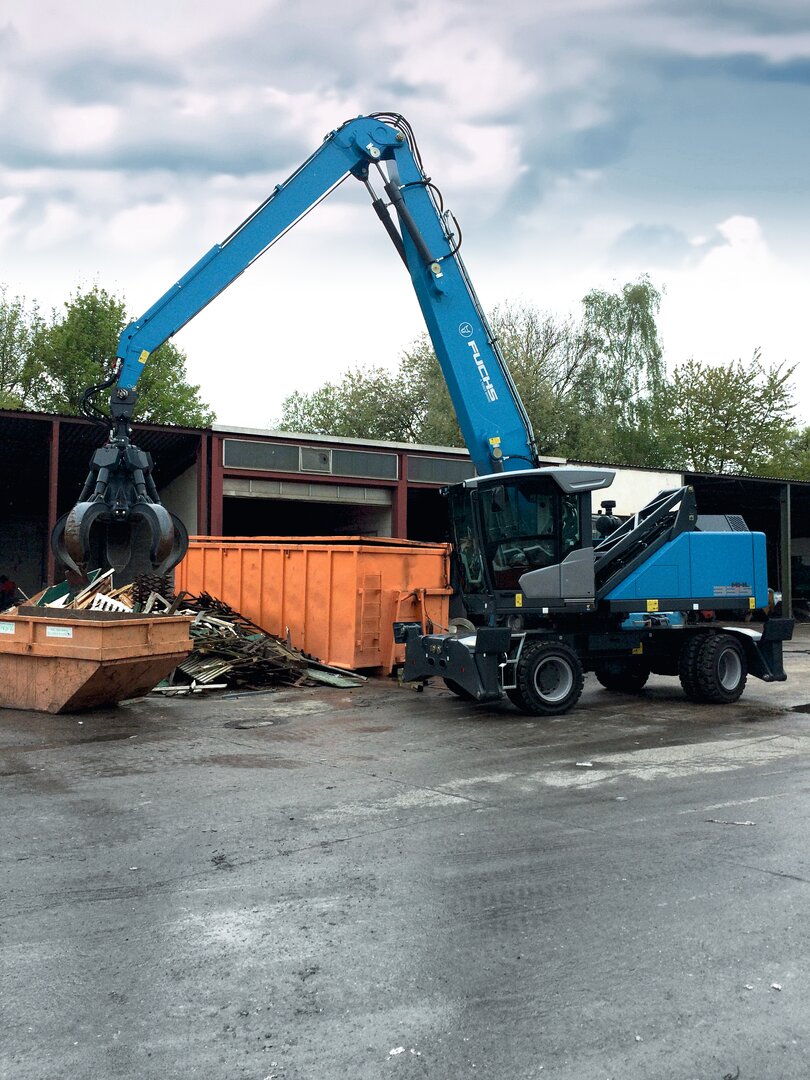

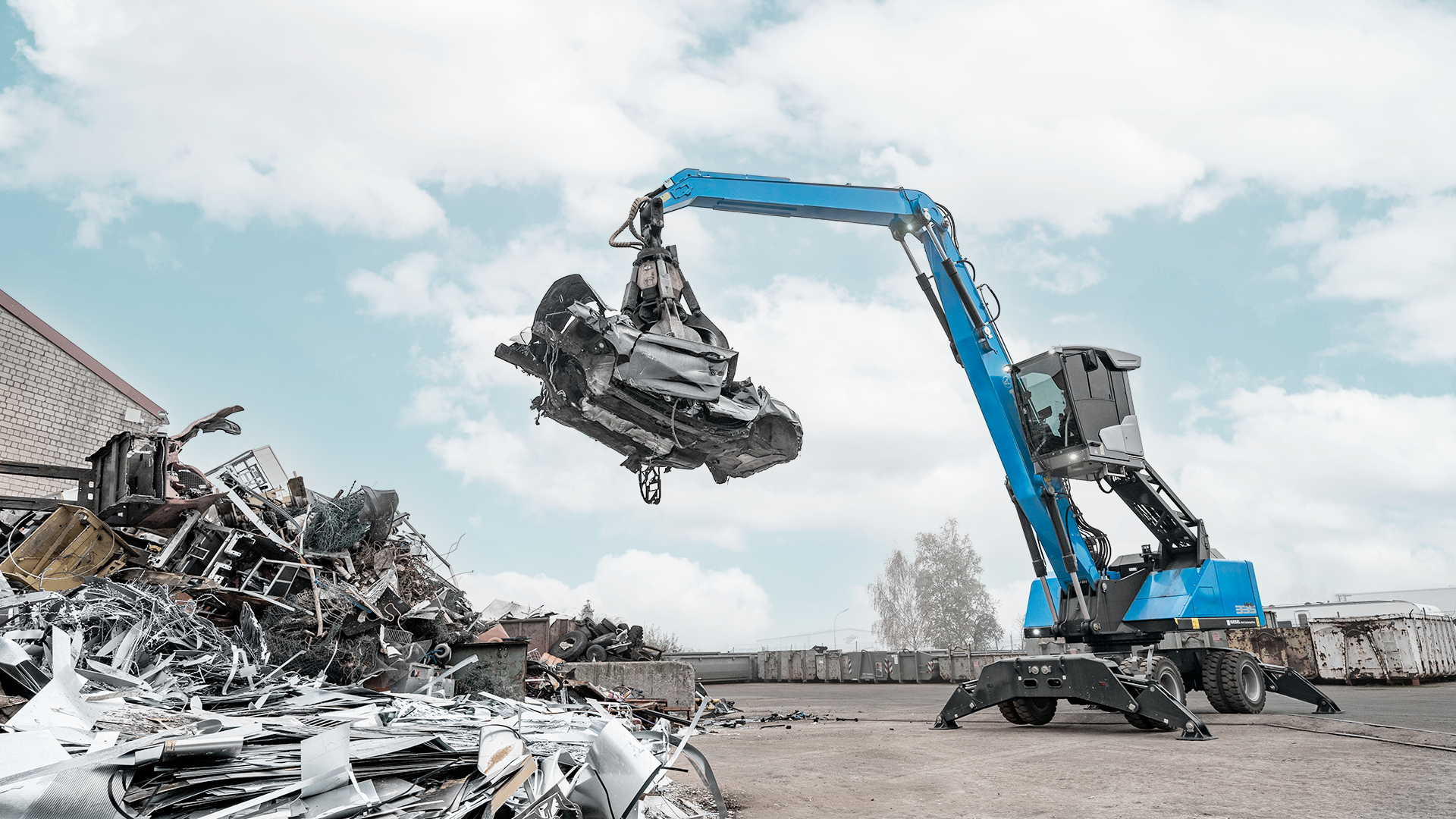

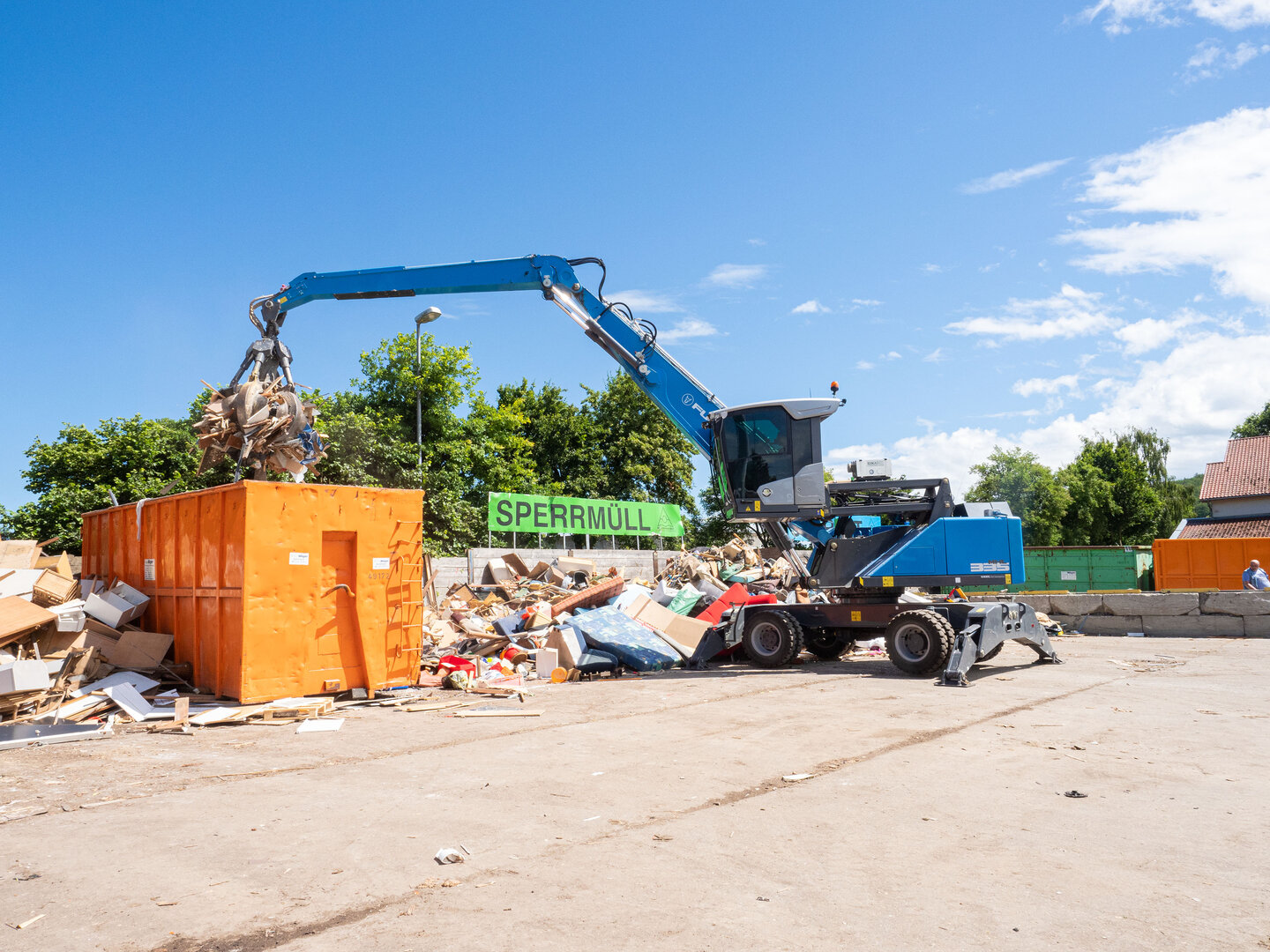

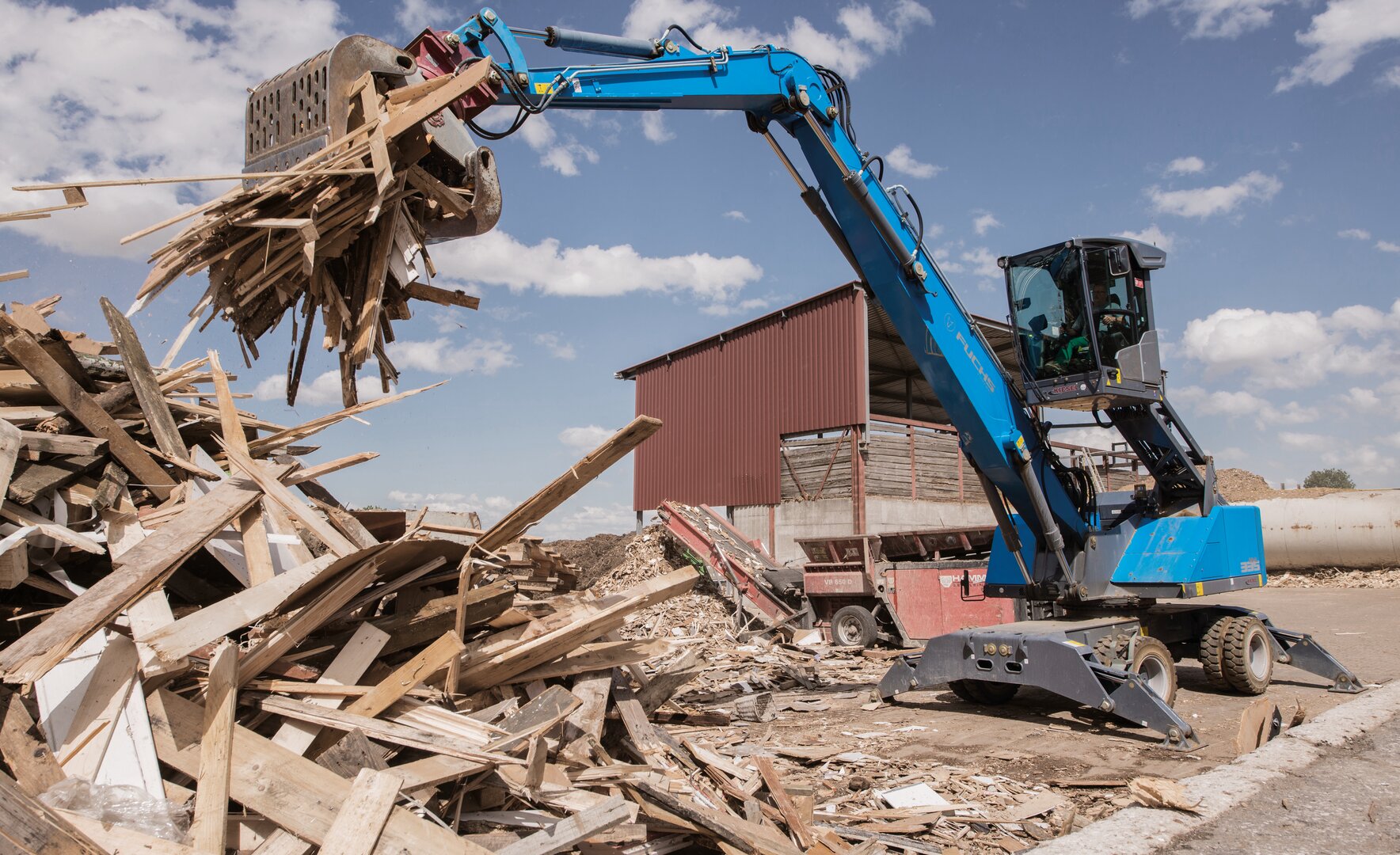

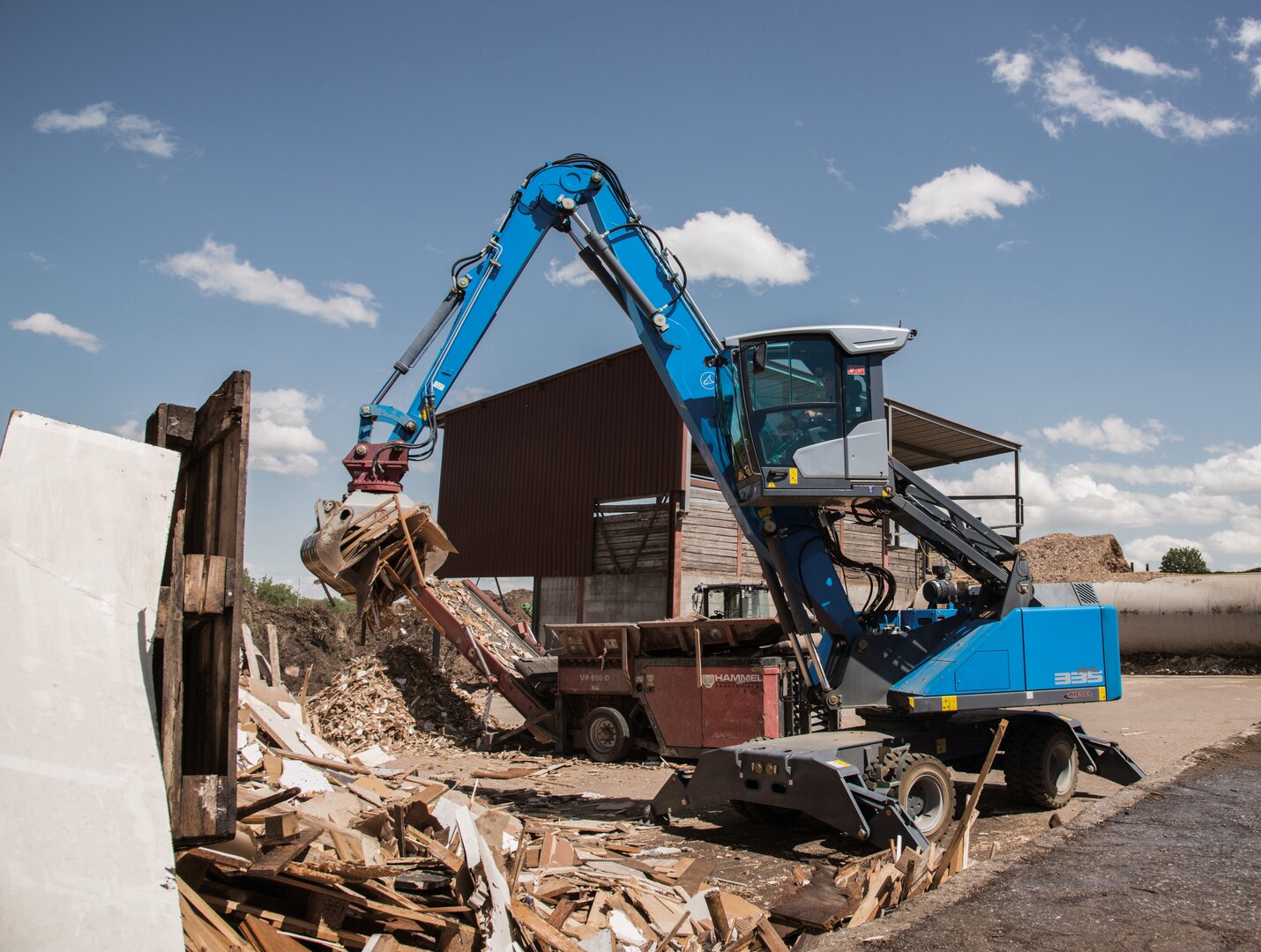

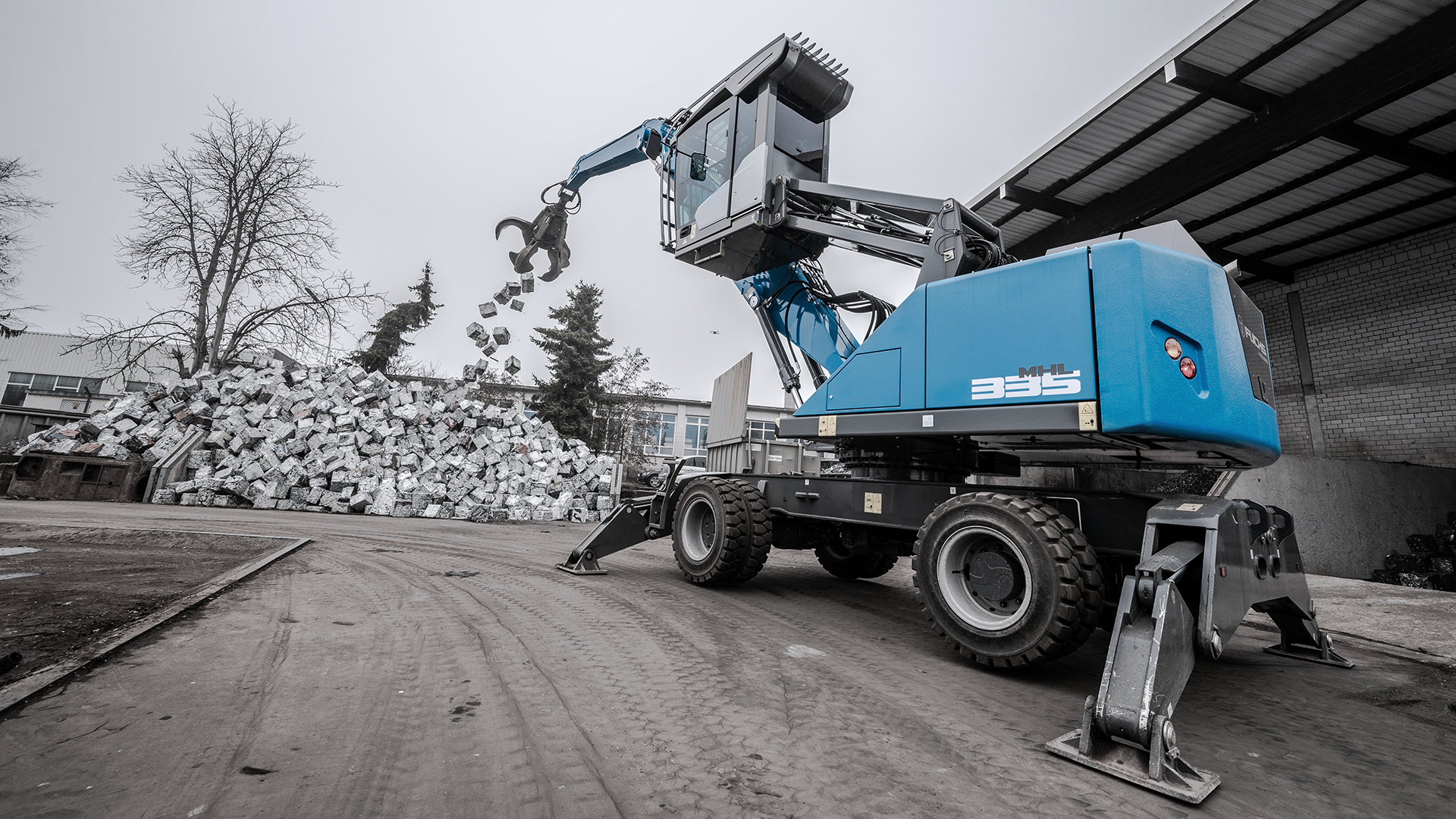

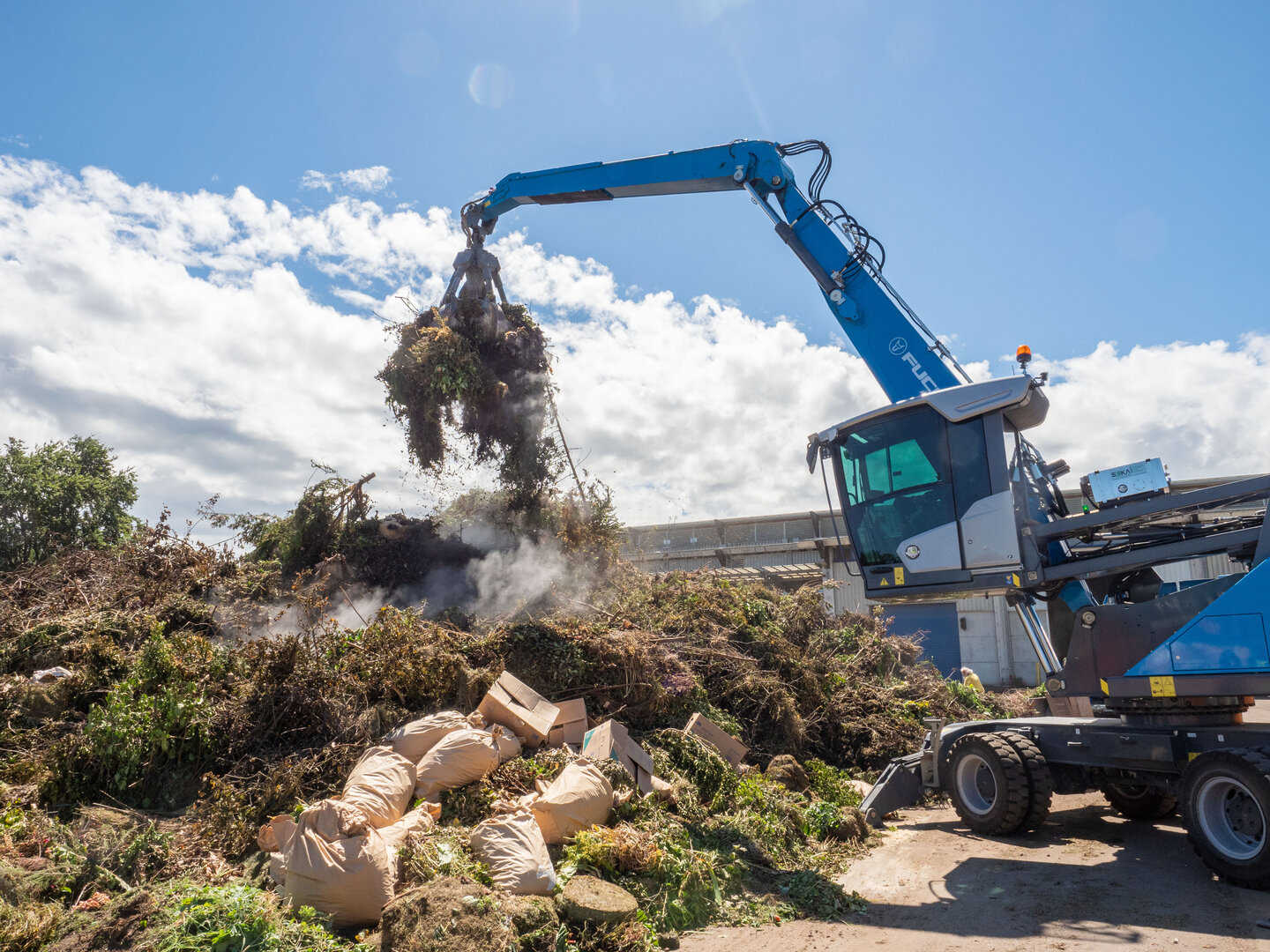

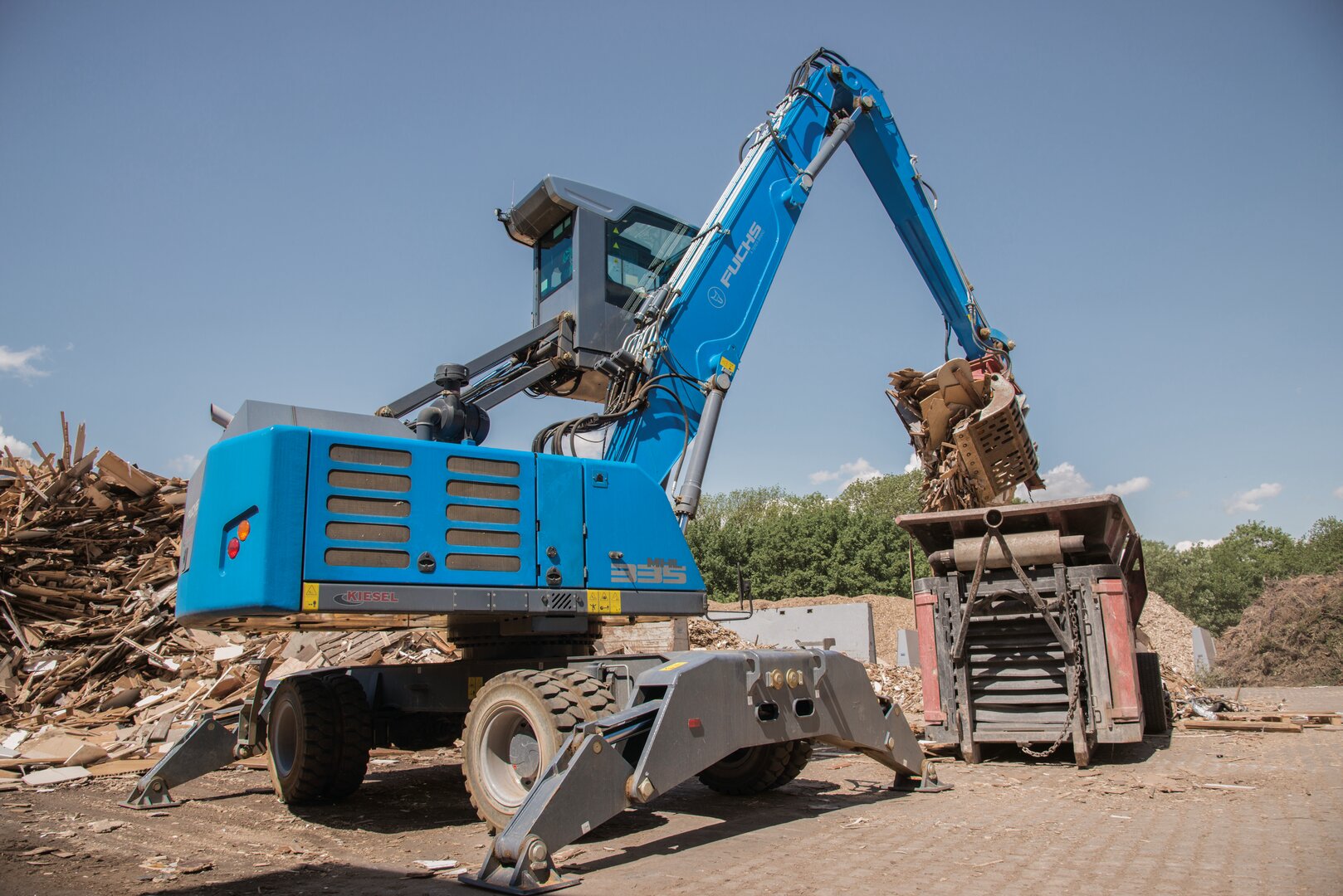

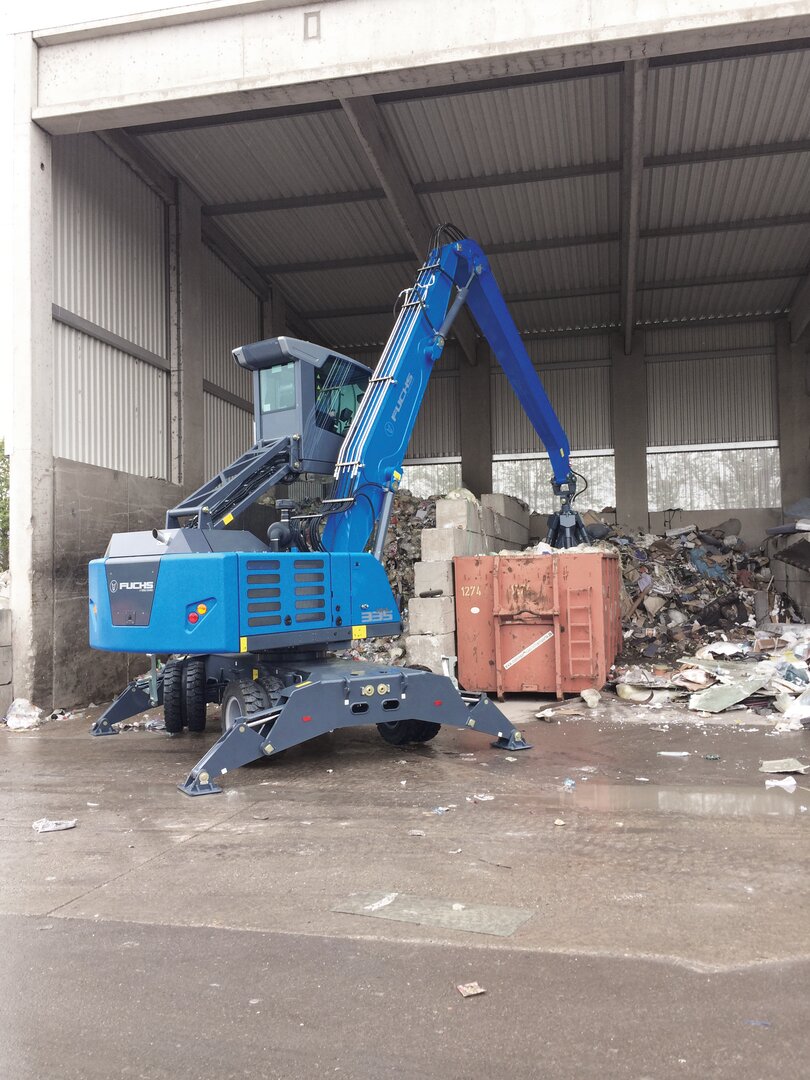

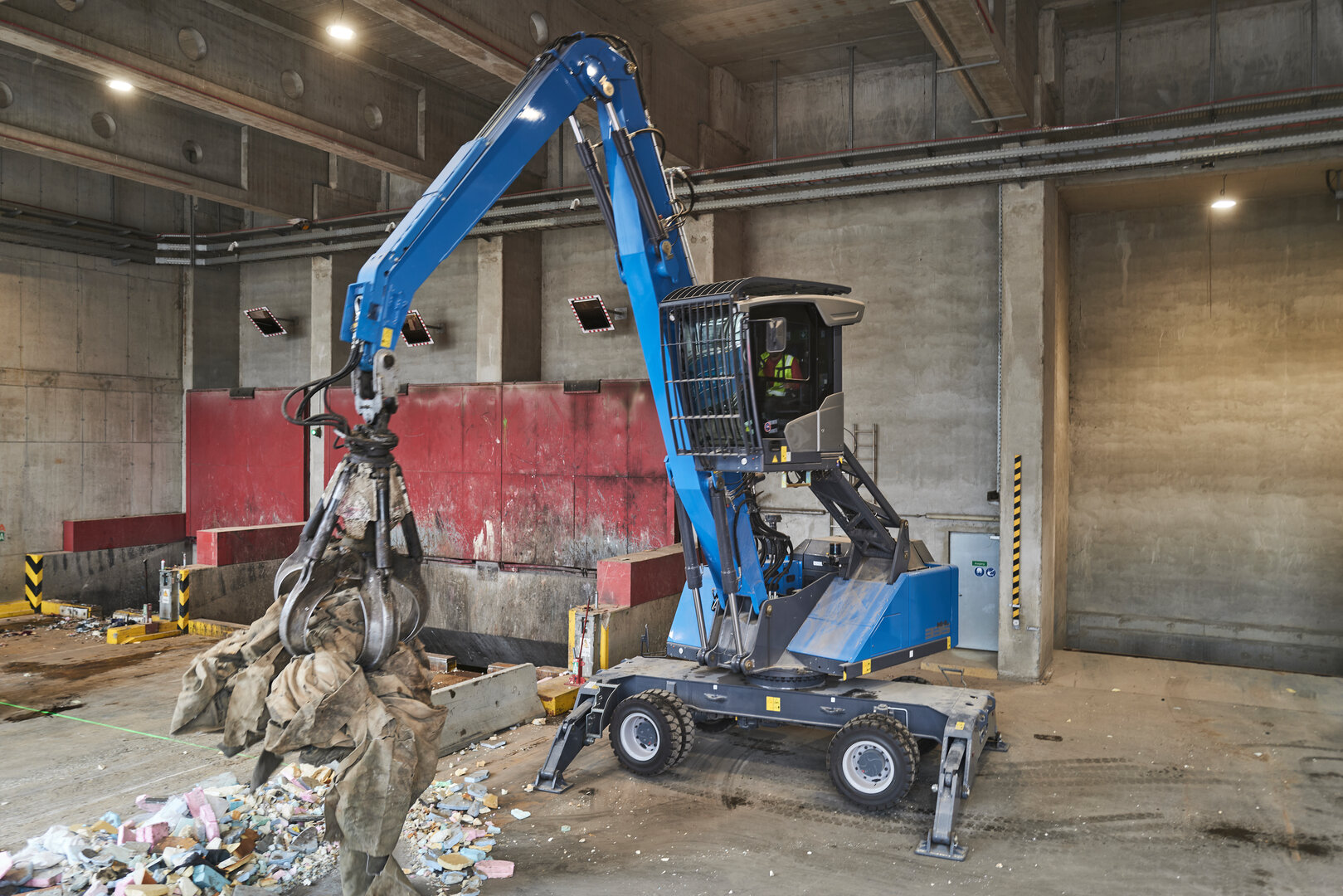

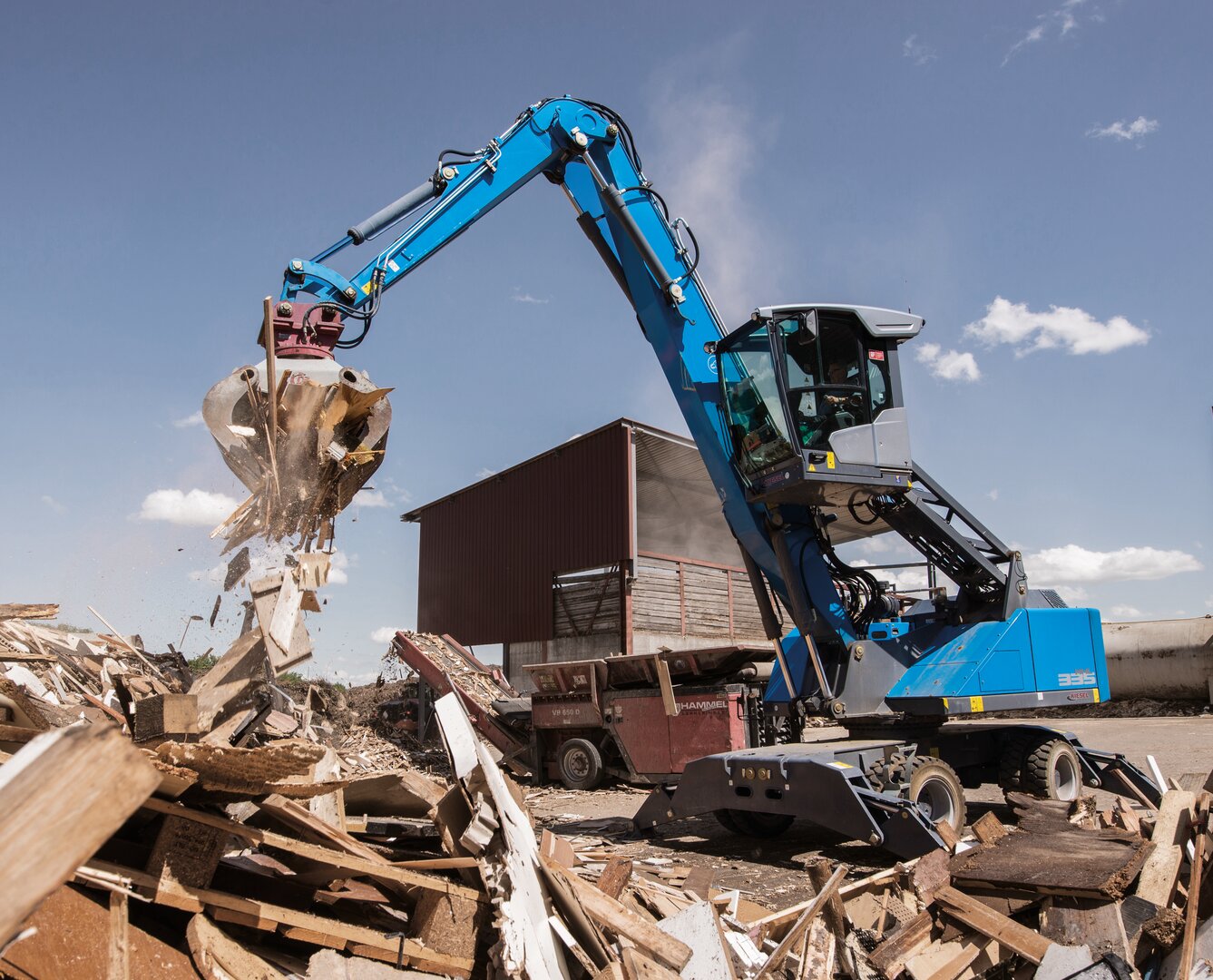

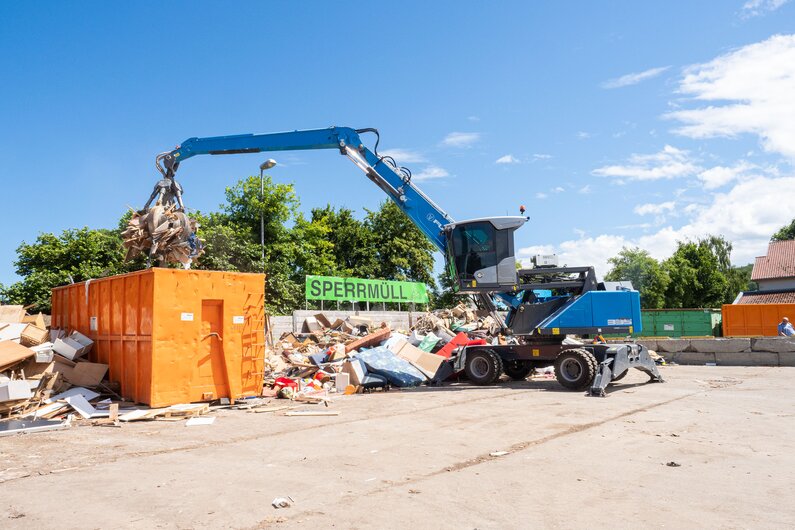

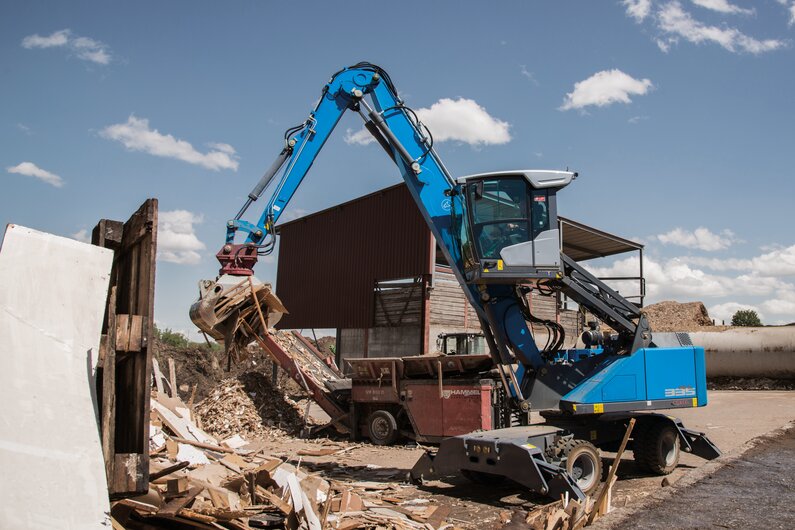

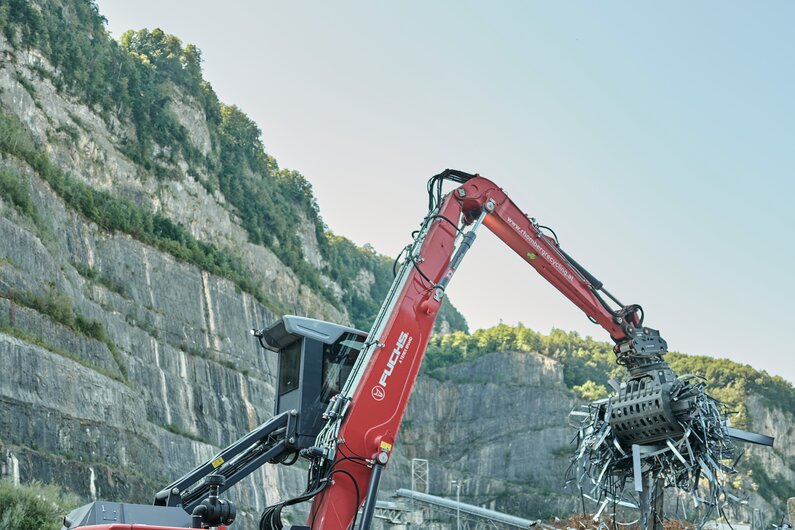

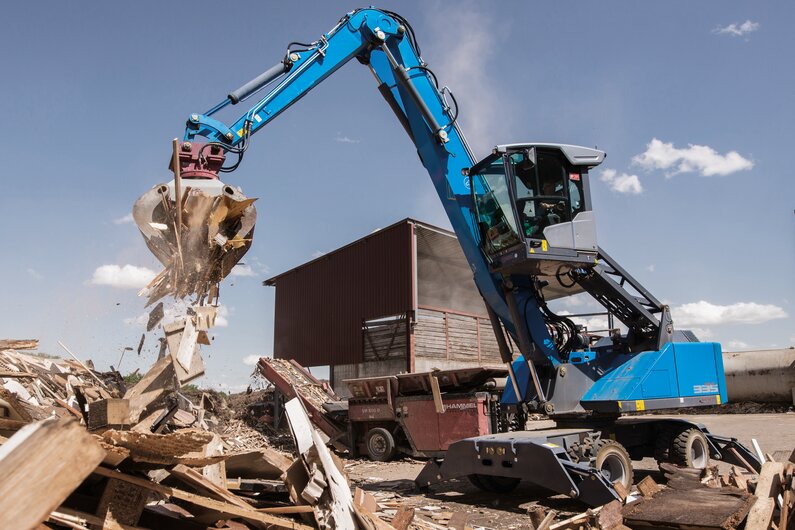

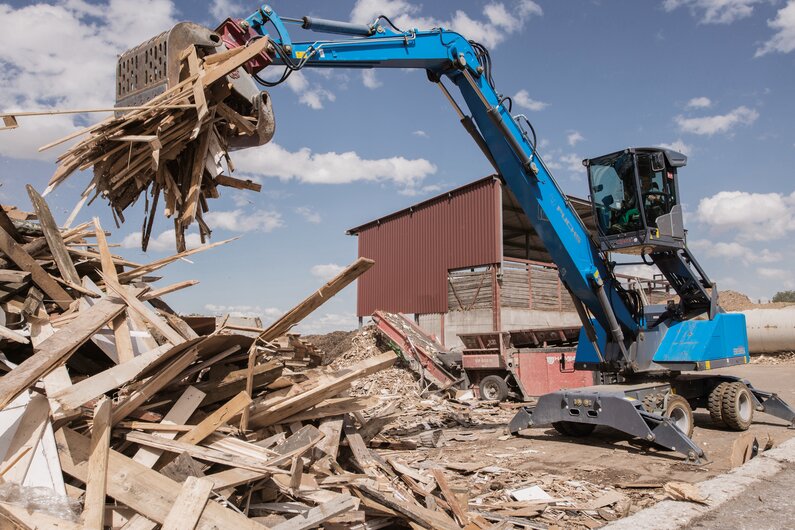

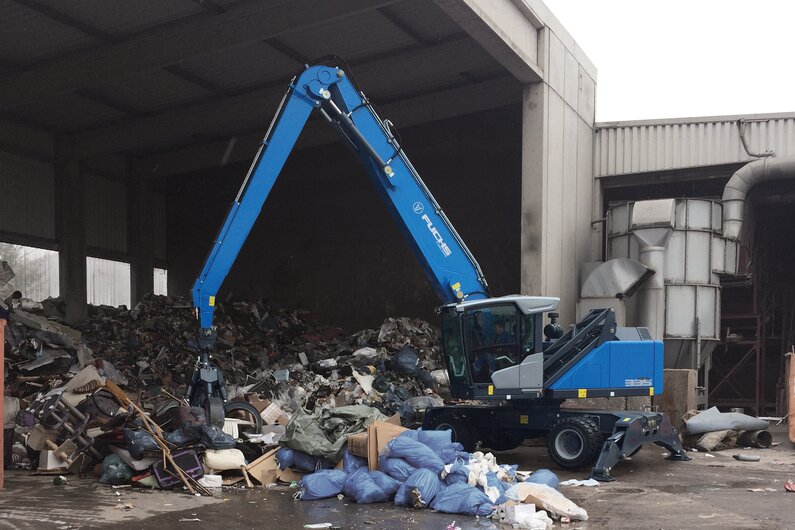

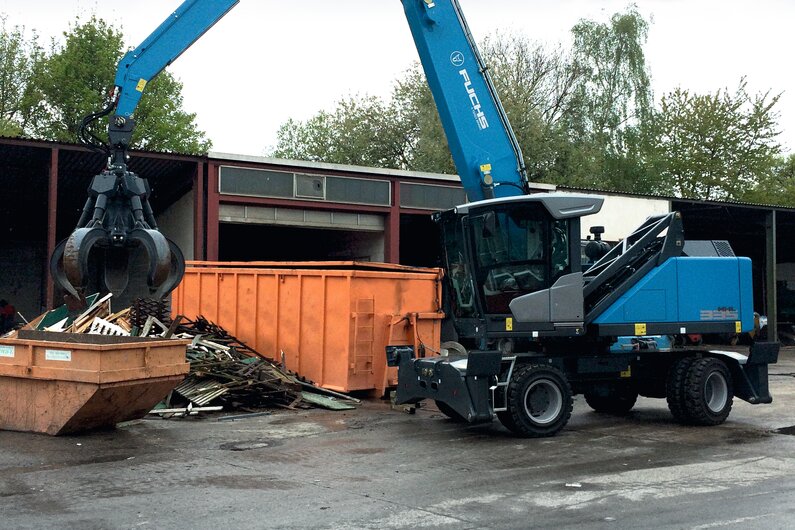

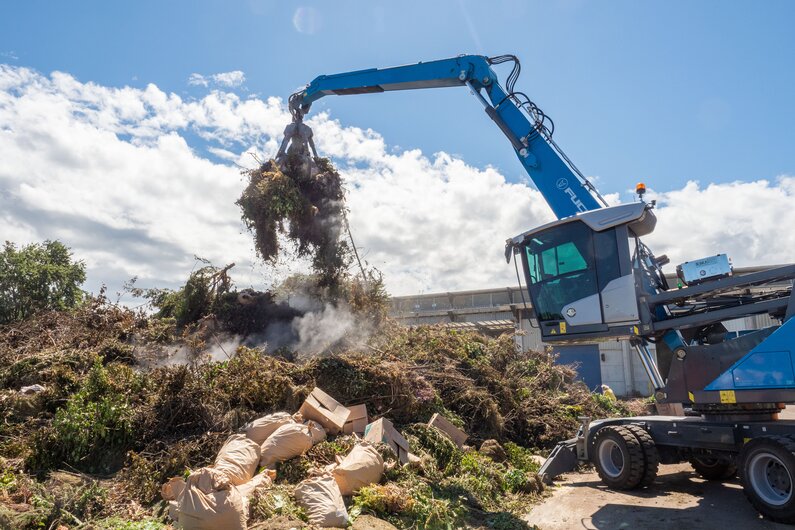

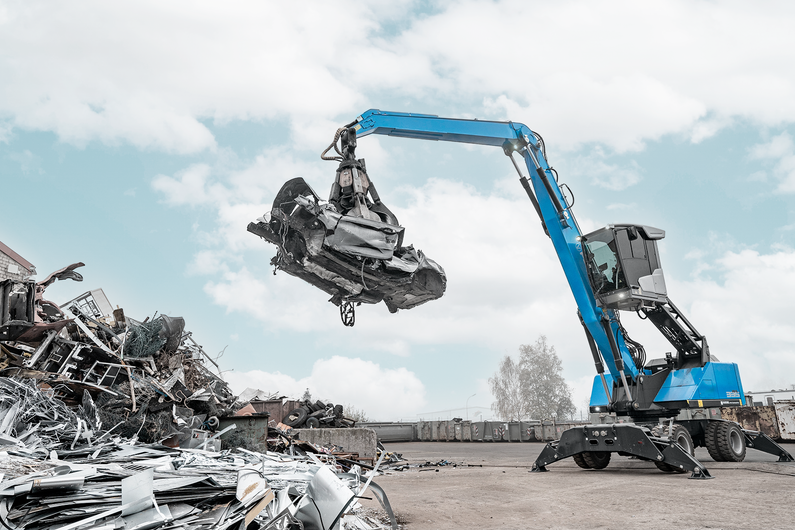

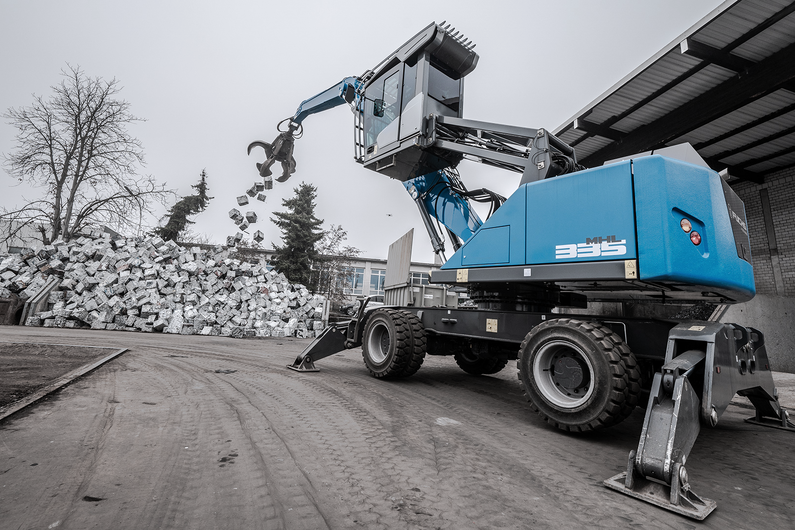

Der Fuchs MHL335F Umschlagbagger

Die Fuchs MHL335F ist die Heavy Duty Variante der MHL331F mit dem robusteren und größeren Unterwagen der MHL340F ausgestattet, ist auch harte Arbeit auf dem Schrottplatz kein Problem für die Maschine.

Auch bei der maximalen Ausladung von 12 Metern steht die ca. 25 t schwere Maschine sicher und bombenfest auf dem Boden.

Mit dem 115 kW Tier IV final / Stufe IV Motor ist die Maschine nicht nur umweltfreundlicher, sondern auch leistungsstärker und effizienter geworden.

Downloads

Fuchs MHL335F (Deutsch) 4.36 MB
Download

Gebrauchtmaschinen

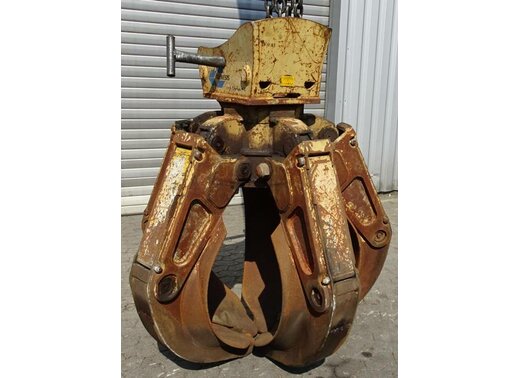

/Hersteller/Genesis Mehrschalengreifer GPG-QC 600

RefNrZ110834
Baujahr2007
Betriebsstunden
Preis(EUR)3.900,00

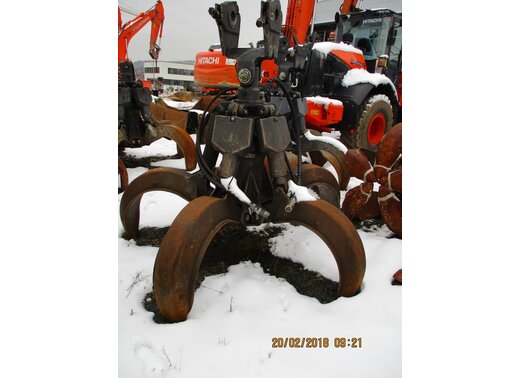

/Hersteller/Fuchs Mehrschalengreifer 600l offen

RefNrZ18651
Baujahr
Betriebsstunden
Preis(EUR)8.900,00

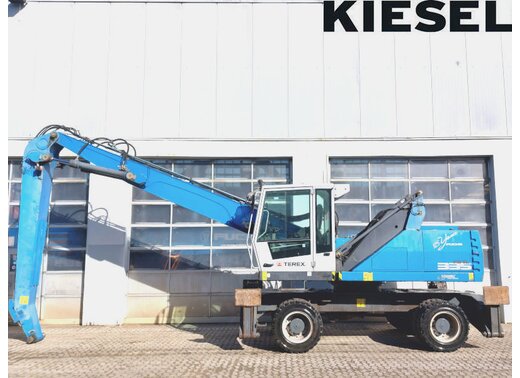

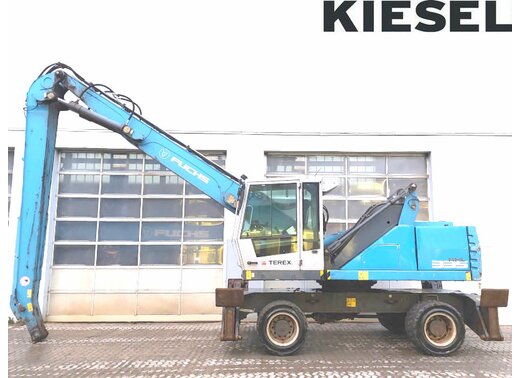

/Hersteller/Fuchs MHL335 E
