MHL320F

Betriebsgewicht:	19.300 - 21.000	kg
Referenzgreifer:	0,4	m³
Motorleistung:	95	kW

Highlights
Varianten
Technische Daten
Downloads

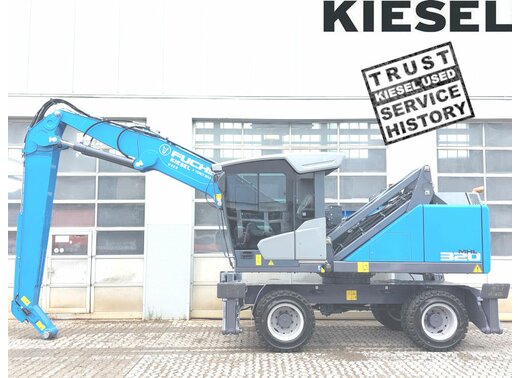

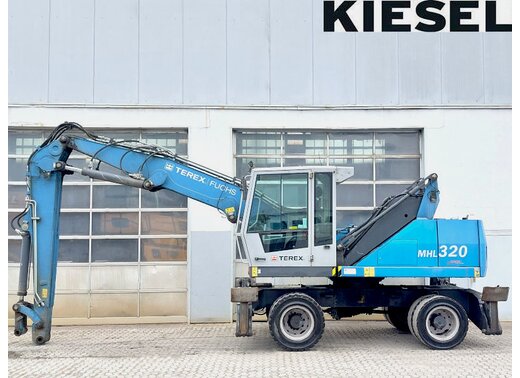

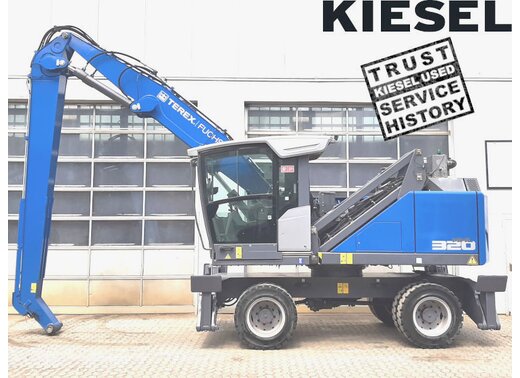

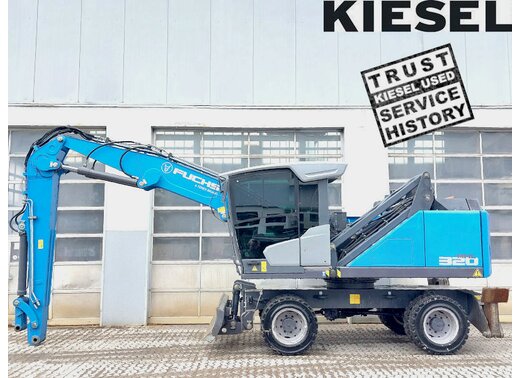

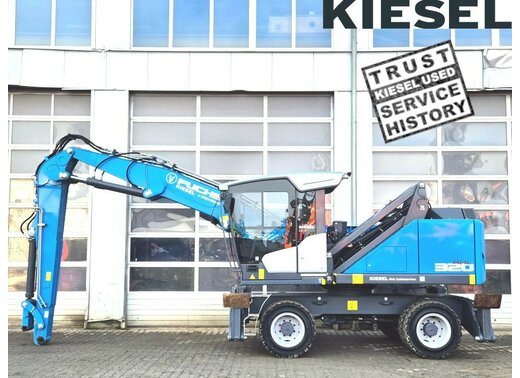

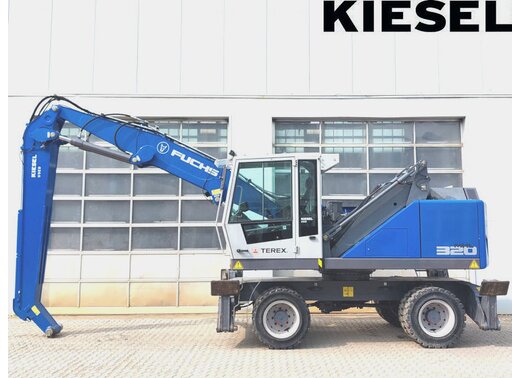

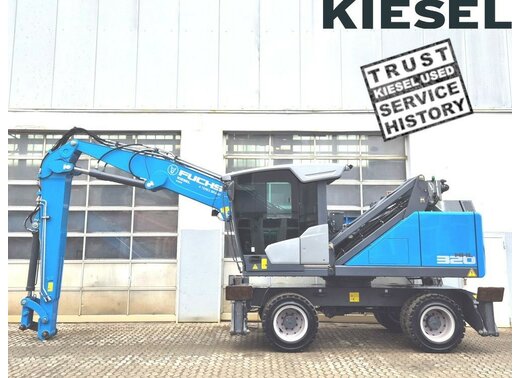

Gebrauchtmaschinen

Highlights

Komfort/Kabine

Sicherheit

Wartung

Board-Entertainment
Design
Ergonomie und Komfort
Hubsystem
Joysticks
Klimaautomatik
Multifunktions-Display
Raumkonzept
Sicherheit und Rundumsicht
Sitz
Stauraum

Board-Entertainment

Entertainment-System: Radio mit Aux, USB, Bluetooth und Freisprecheinrichtung, Smartphoneablage mit Lademöglichkeit.

Design

Beim Design der neuen Kabine, stand der Maschinenführer im Mittelpunkt aller Überlegungen. Das übergeordnete Ziel der Entwicklung lautete, dem Fahrer die komfortabelste Arbeitsumgebung in einer Umschlagmaschine zu bieten, damit dieser sicher, effektiv und komfortabel arbeiten kann.

Ergonomie und Komfort

Alle wichtigen Bedienelemente sind zentral und in direkter Griffweite des Fahrers angeordnet.

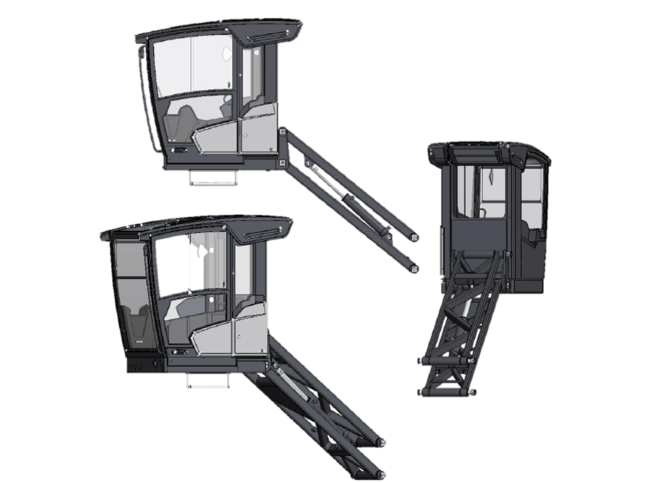

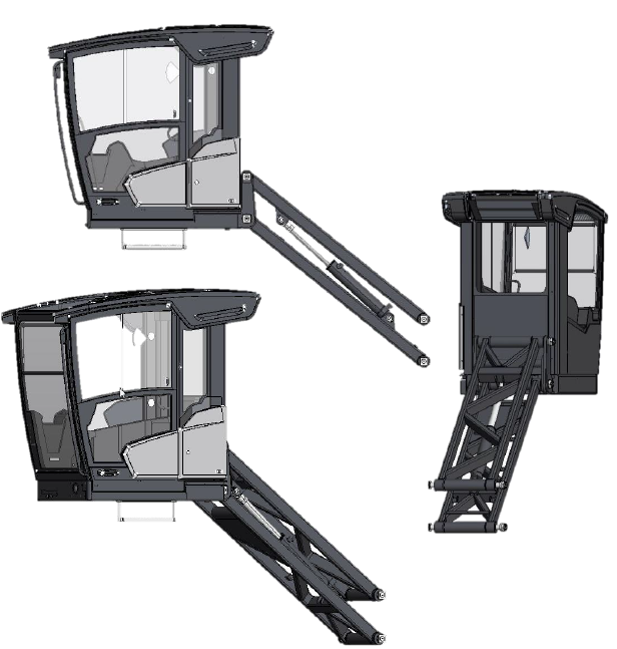

Hubsystem

Neues verwindungssteifes und hydraulisch gedämpftes Kabinenhubsystem für harmonische (stufenlose) Auf- und Abbewegung und eine optimale Umsicht.

Joysticks

Mehr Beinfreiheit und Komfort: Mitschwingende Joystick Lenkung.

Klimaautomatik

Leistungsfähige Webasto Klimaautomatik mit einer Vielzahl an optimal positionierten Luftauslässen.

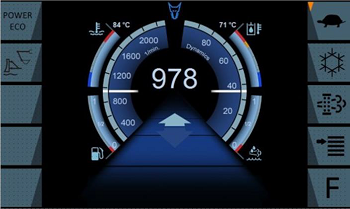

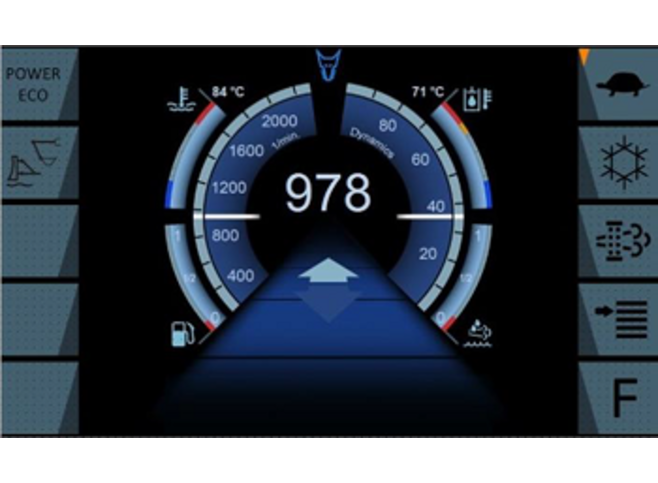

Multifunktions-Display

Das intuitive Bedienkonzept mit neuer Monitoranzeige sorgt für eine einfache Bedienung.

Raumkonzept

Mit dem neuen Raumkonzept verfügen die Fuchs Umschlagmaschinen über großzügige Ablagemöglichkeiten und tiefe Stauräume.

Sicherheit und Rundumsicht

Sicherheit und Rundumsicht sind die weiteren Aspekte, unter denen die neue Kabine entwickelt wurde: Die großzügige Schiebetüre gewährleistet auch bei engen Platzverhältnissen einen sicheren Zustieg. Bei jeder Wetterlage sorgt die negativ geneigte Frontscheibe für eine hervorragende Sicht und das großes Dachfenster gibt den Blick nach oben frei, was vor allem bei Arbeiten innerhalb von Hallen wichtig ist.

Sitz

Luftgefederter Premium-Fahrersitz mit Sicherheitsgurt, Lendenwirbelstütze und universellen Verstellmöglichkeiten für einen exzellenten Sitzkomfort.

Stauraum

Geräumiges Kühlfach bietet viel Platz für Getränke, Brotzeit und Medikamente.

Beleuchtung
Rundumsicht
Rückfahr- und Seitenkamera

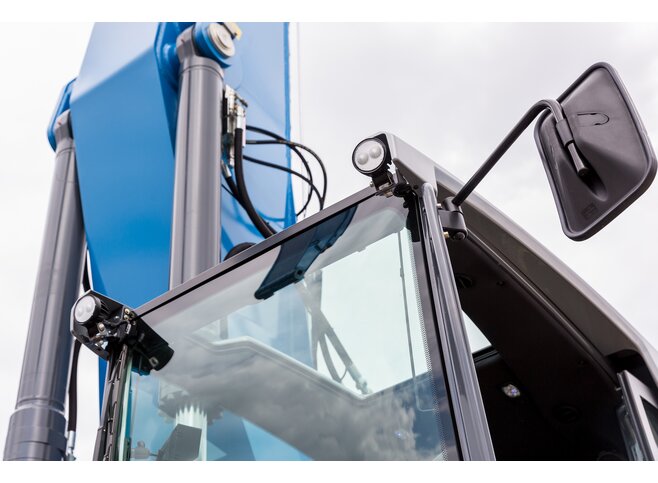

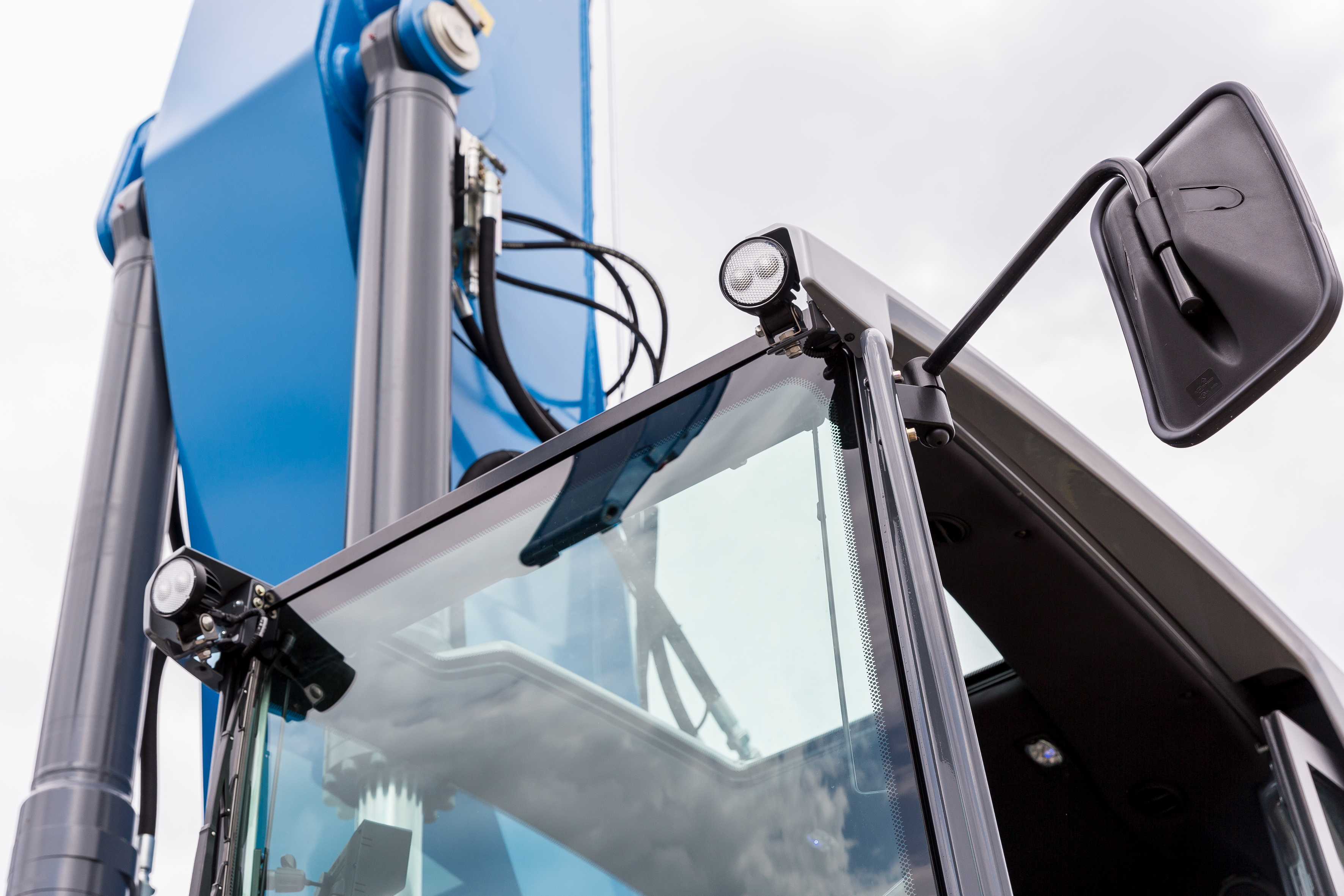

Beleuchtung

Serienmäßige LED-Arbeitsscheinwerfer: Hohe Energieeffizienz, hohe Leuchtkraft, tageslichtähnliche Färbung.

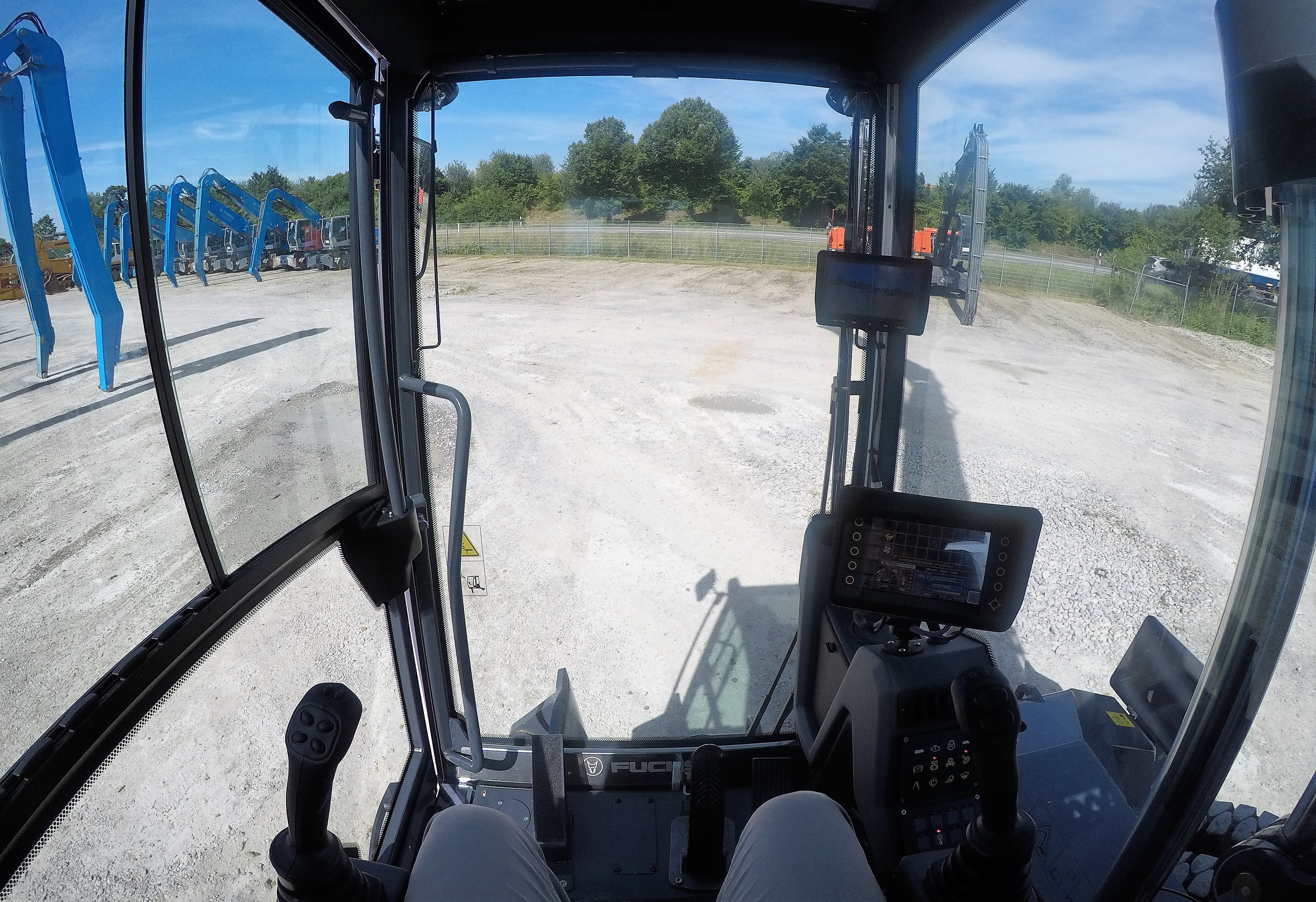

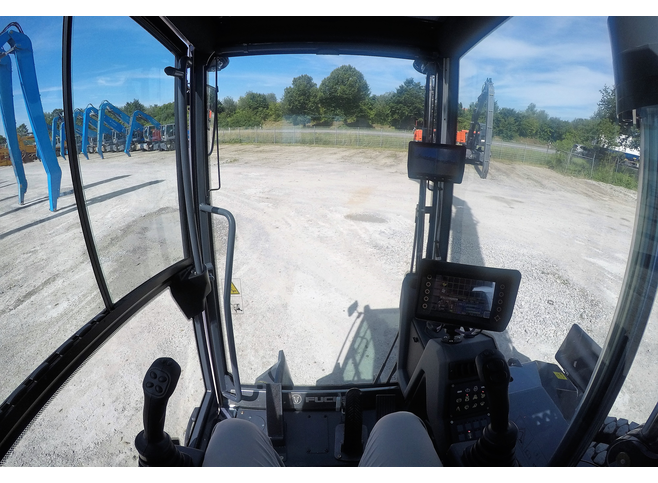

Rundumsicht

Die Panoramaverglasung sowie die Rückfahr- und Seitenkamera sorgen einen guten Überblick über den Arbeitsbereich. Das erhöht die Sicherheit von Bediener, Maschine und Umwelt.

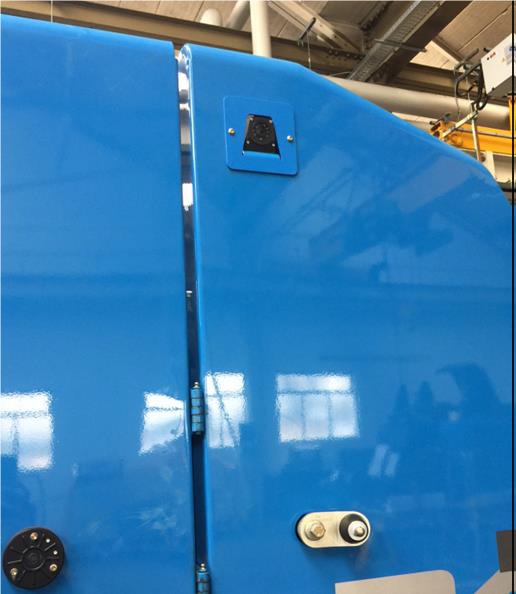

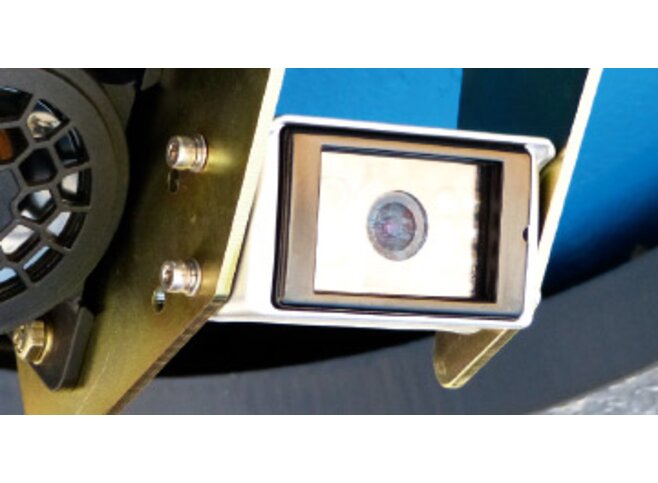

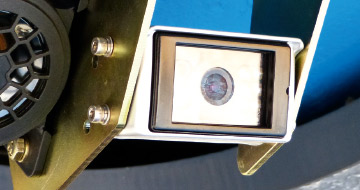

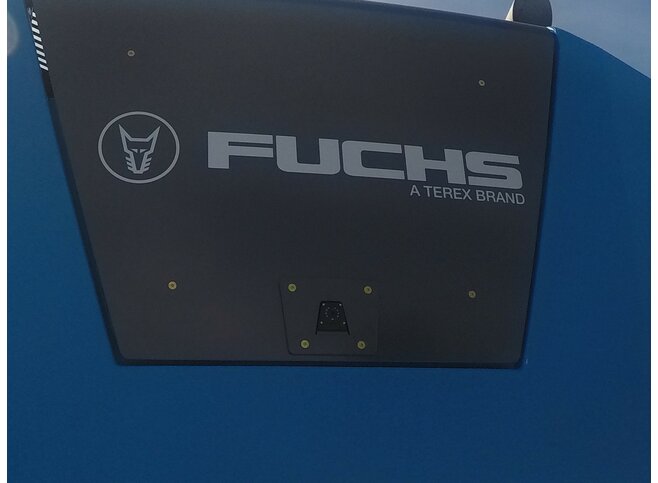

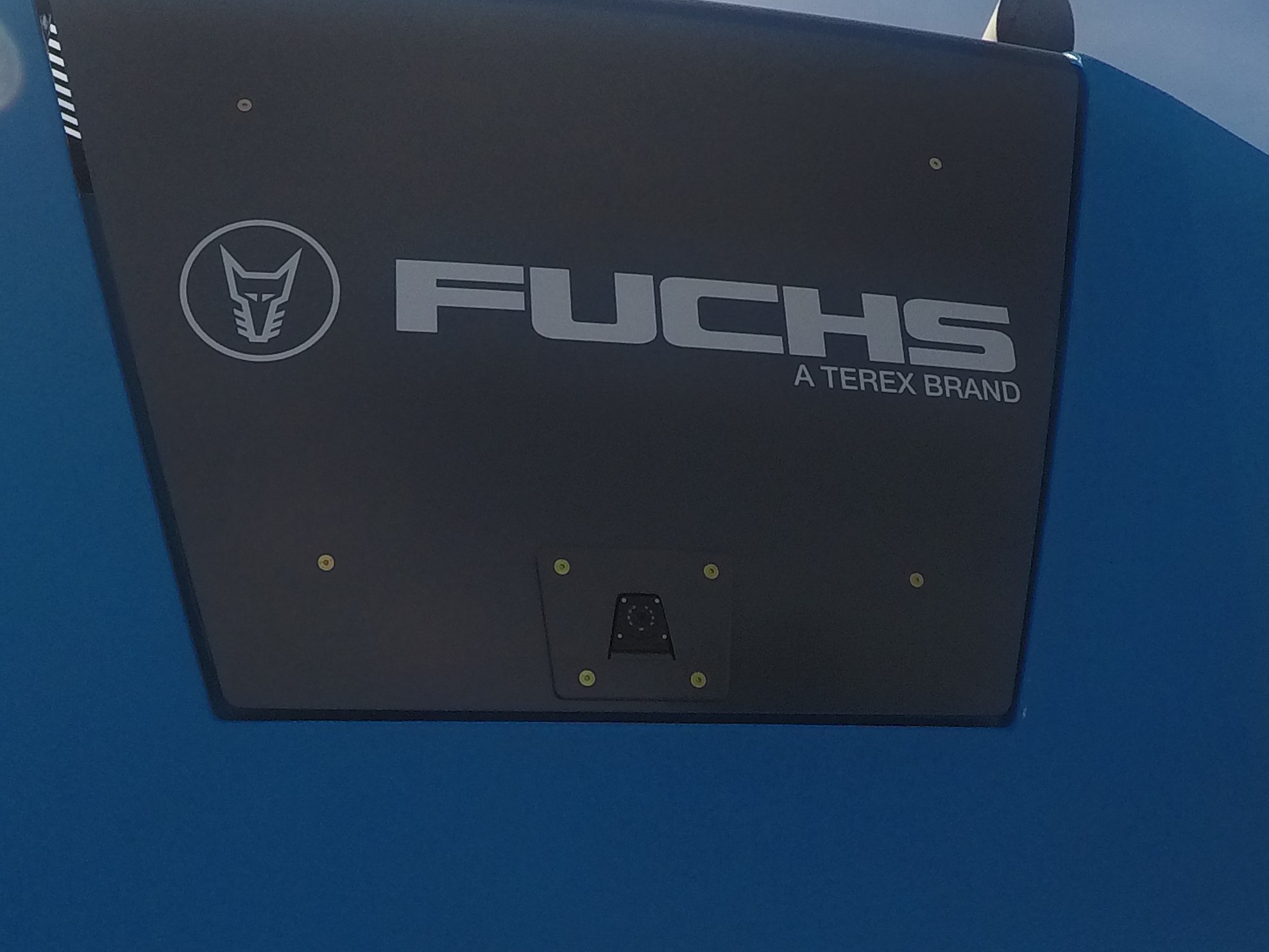

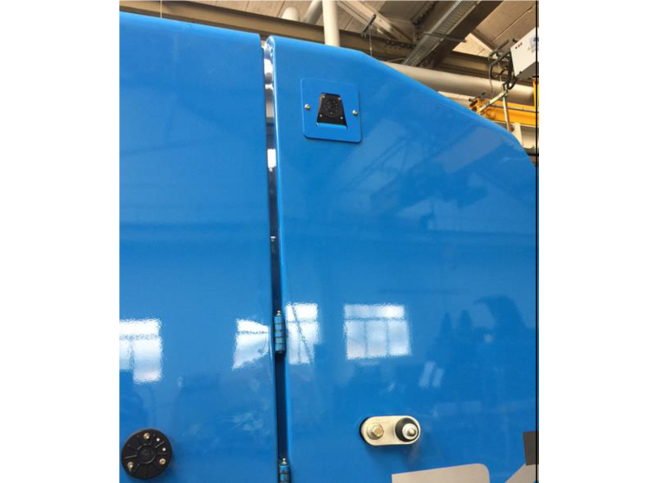

Rückfahr- und Seitenkamera

Beste Rundumsicht durch unterstützende Kamerasysteme. Nachtsichtfunktion als zusätzliches Sicherheitsmerkmal

Wartungsplattform
Telematiksystem

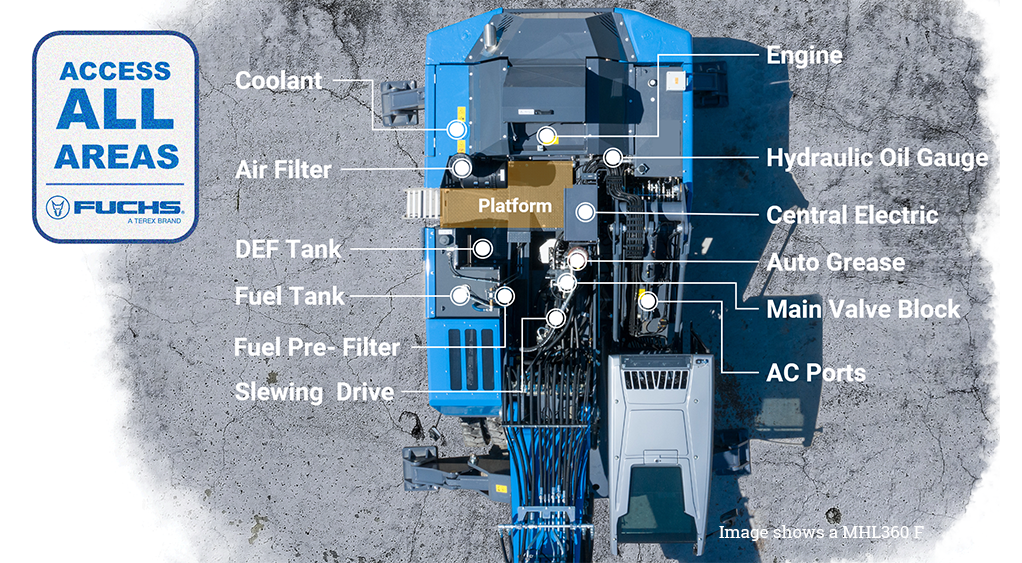

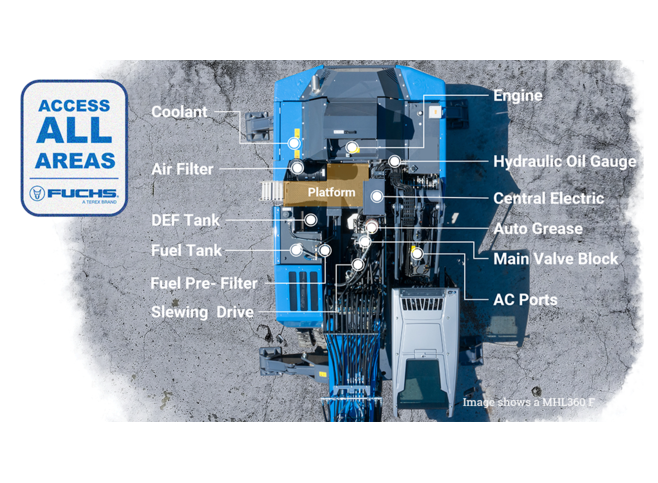

Wartungsplattform

Sicherer und bequemer Zugriff auf Motor, Luftfilter usw.; Wichtige Aggregate bestens von der Serviceplattform erreichbar; Gewährleistung einer einfachen Wartung und Pflege

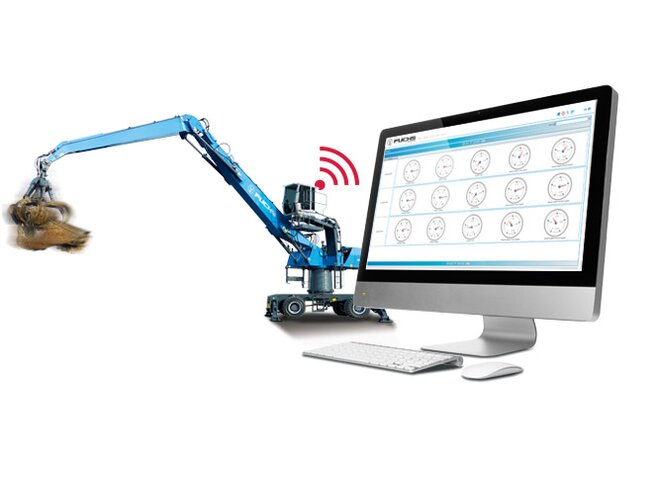

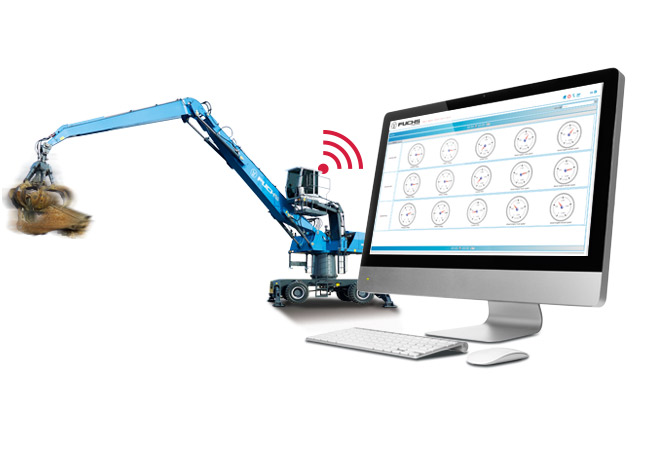

Telematiksystem

Effizientes Flottenmanagement: Das serienmäßige Telematiksystem bietet eine moderne Lösung zur Analyse und Optimierung der Effizienz Ihrer Maschinen. Maschinendaten im Überblick; Signalisierung der vorgegebenen Wartungsintervalle; Anzeige der Fehlermeldungen; Optimierung der Betriebskosten.

Leistung

Umweltfreundlichkeit

Fuchs

Hydrauliksystem
Modernste Deutz-Motorentechnik
Räumliche getrennte Kühlsysteme
Umkehrlüfter

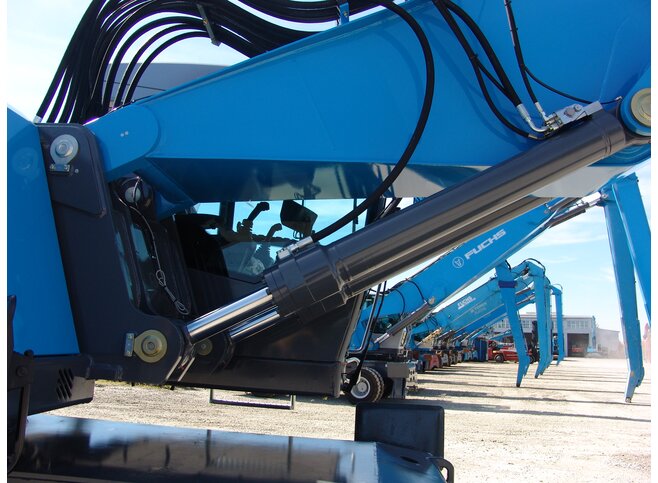

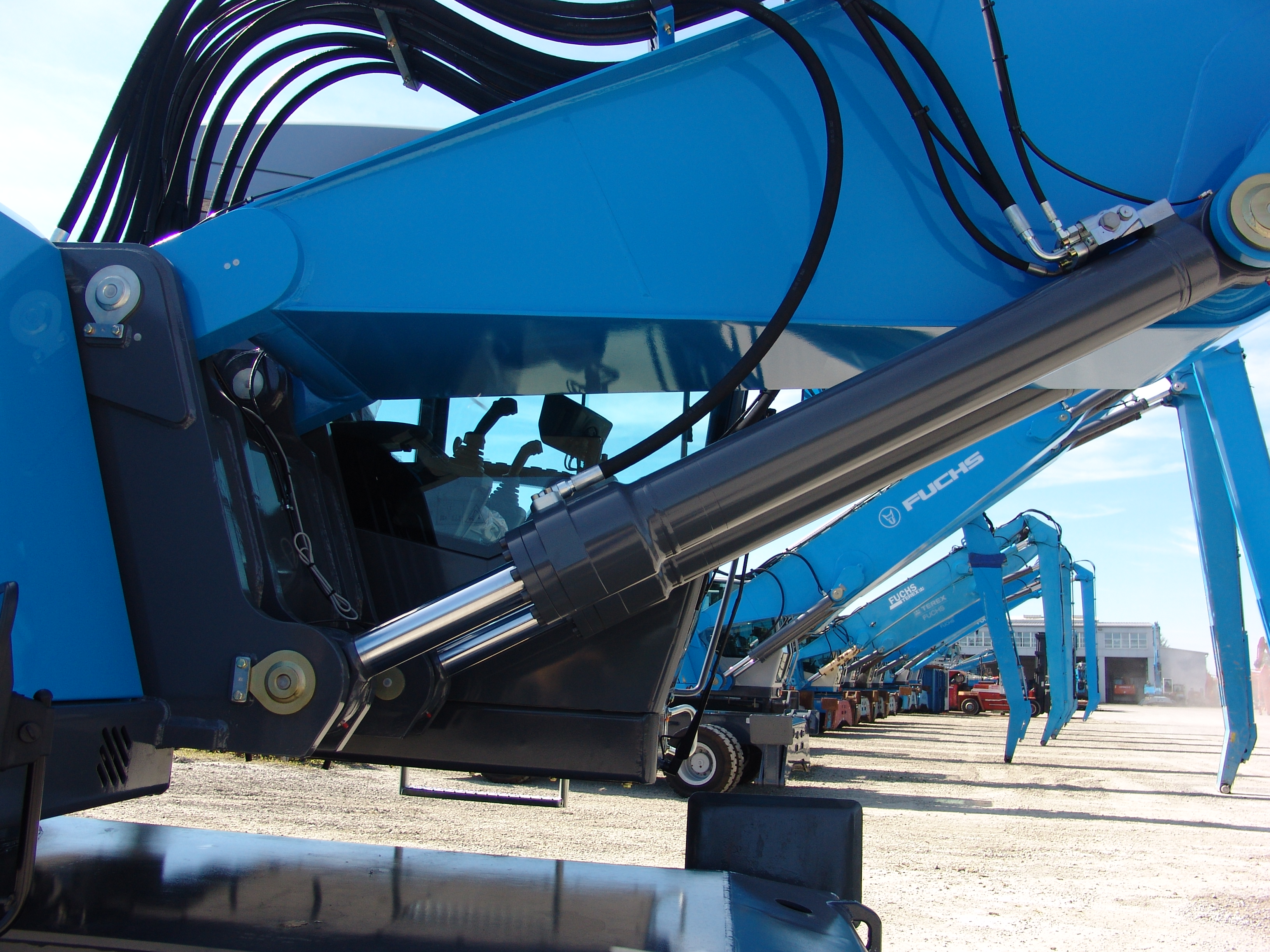

Hydrauliksystem

Effizientes Hydrauliksystem sorgt für präzise und dynamische Arbeitsbewegungen.

Modernste Deutz-Motorentechnik

Betriebskostensenkung und Geringere Standzeiten.

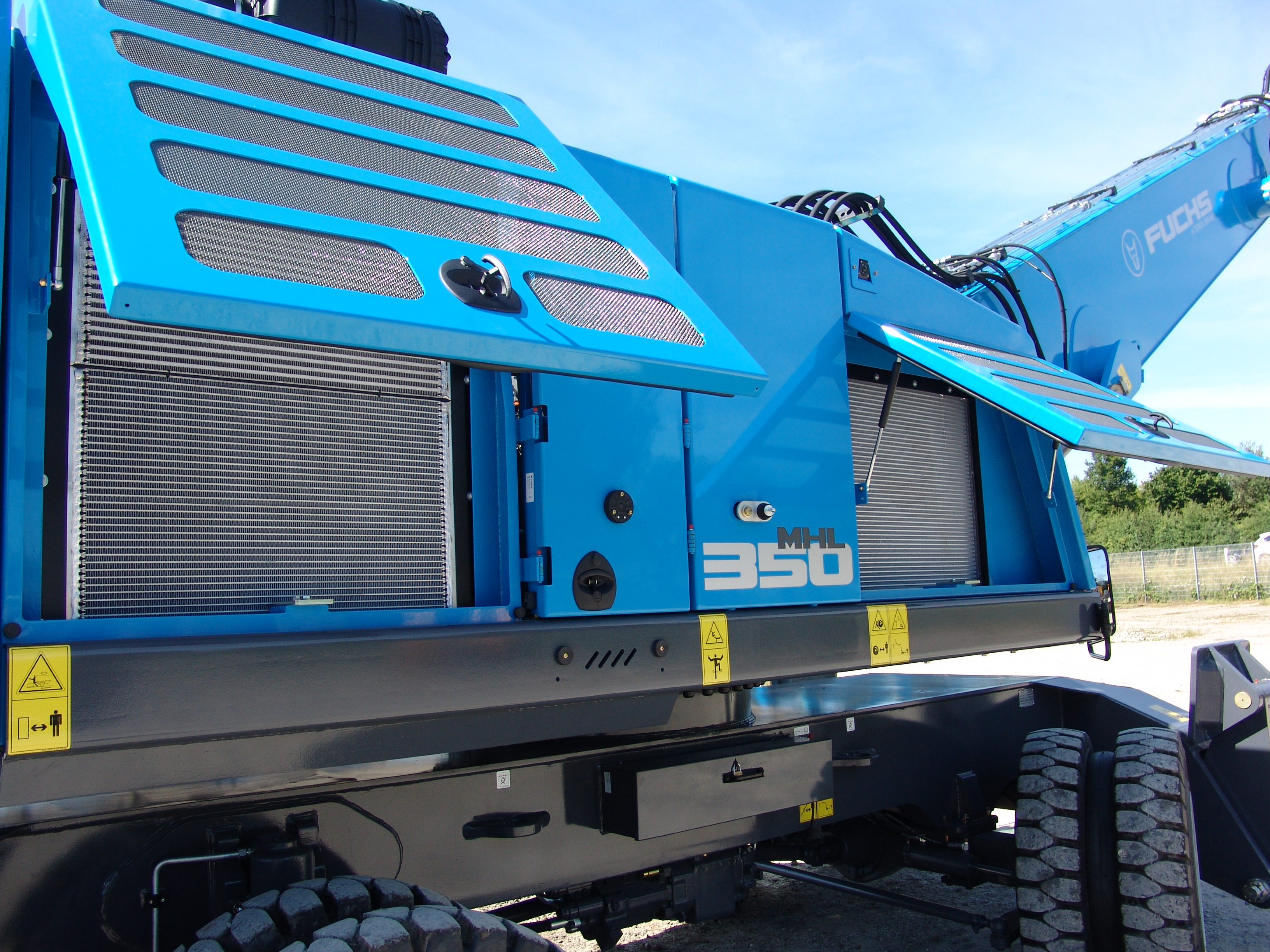

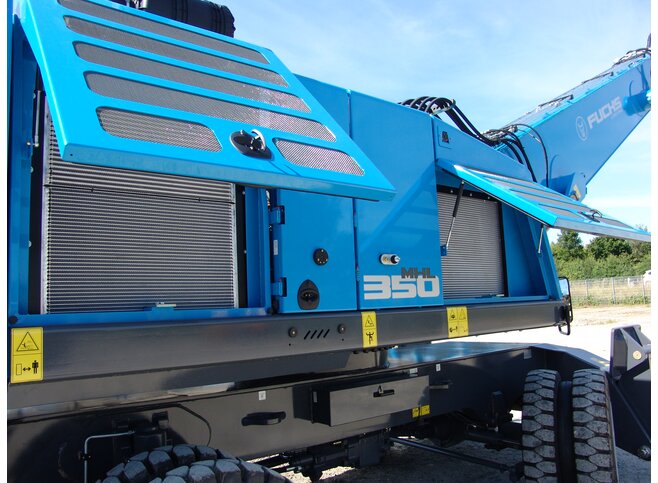

Räumliche getrennte Kühlsysteme

Effiziente Kühlung - Räumlich getrenntes dreifach Kühlsystem schützt vor Überhitzung; Große Kühler und direkter Luftdurchsatz schaffen hervorragende Kühlleistung.

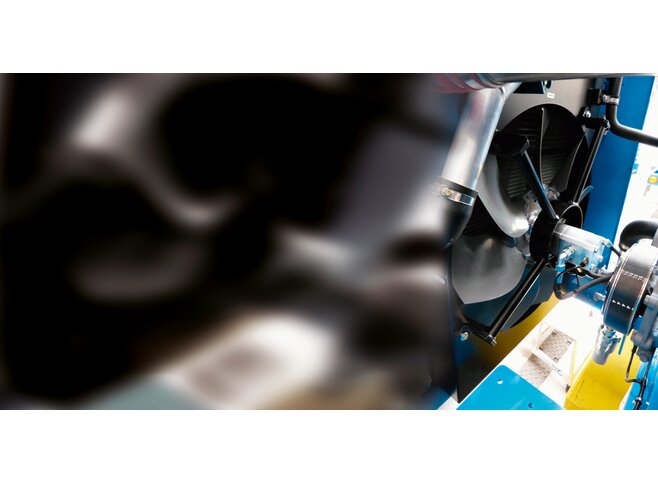

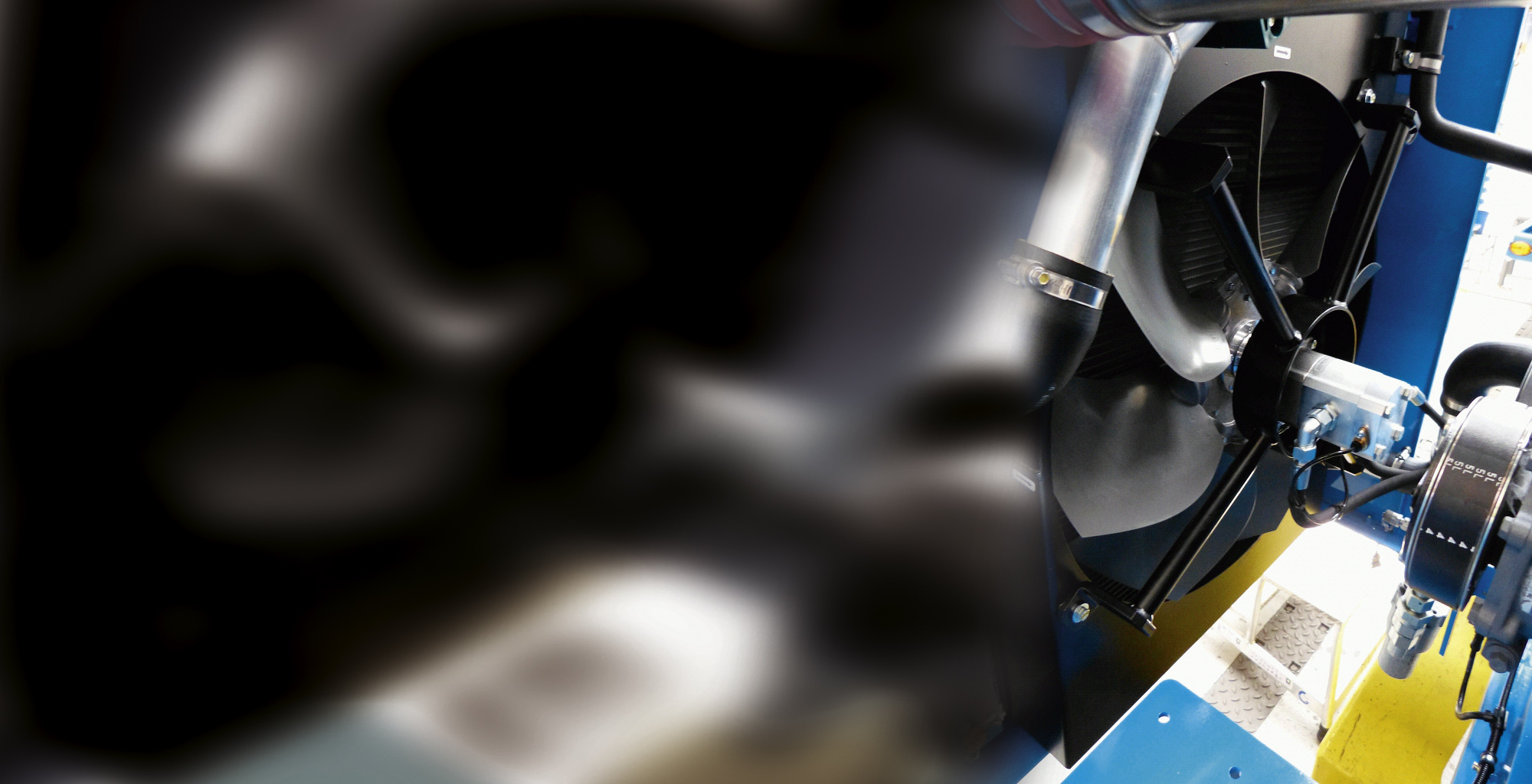

Umkehrlüfter

Der serienmäßige Umkehrlüfter sorgt für konstant hohe Kühlleistung auch in staubiger Umgebung.

APC
Führend im Bereich Umschlagmaschinen
Jahrzehntelange Erfahrung
Made in Germany

APC

Durch das Fuchs Application Center (APC) wird die Fokussierung auf den Kunden konsequent weiterentwickelt. Zusätzlich zu den Serienmodellen- und Optionen haben Sie die Möglichkeit, in enger Zusammenarbeit mit Kiesel sowie den Ingenieuren im Application Center (APC), die Maschine so optimieren zu lassen, dass sie prakisch maßgeschneidert zum gewünschten Einsatzzweck passt.

Führend im Bereich Umschlagmaschinen

Fuchs setzt die Standards im Materialumschlag.

Jahrzehntelange Erfahrung

50 Jahre Erfahrung und Kompetenz im Bau von Lademaschinen.

Made in Germany

Entwickelt und produziert in Deutschland.

Varianten

MHL - Mobile Umschlagmaschine

Die mobilen Umschlagmaschinen sind aufgrund der Bereifung nicht Ortsgebunden und können problemlos verfahren werden. Dies bietet Ihnen die nötige Flexibilität um Ihre Arbeit noch wirtschaftlicher abzuwickeln.

Typbezeichnung 8XX - Elektro

Auf Basis der Serienmaschine ist von der kleinsten bis zur größten Maschine jedes Gerät als Elektro-Version konfigurierbar.

RHL - Raupenumschlagmaschine

Während mobile Umschlagmaschinen mit Bereifung auf geteerten oder betonierten Arbeitsflächen zum Einsatz kommen, können Maschinen mit Raupenunterwagen ihre Vorzüge auf wenig befestigtem und nachgiebigem Untergrund voll ausspielen. Auch sind Raupenmaschinen dafür konzepiert zu fahren und gleichzeitig umzuschlagen zu können.

AHL - Aufbau-Umschlagmaschine

Wenn die Umschlagmaschine an einem festen Standort zum Einsatz kommen soll, kann der stationäre Aufbau auf einem Stahl- oder Betonfundament eine sinnvolle Variante sein. Dank der soliden Verankerung kann die Maschine weitaus höher belastet werden als eine mobile Umschlagmaschine.

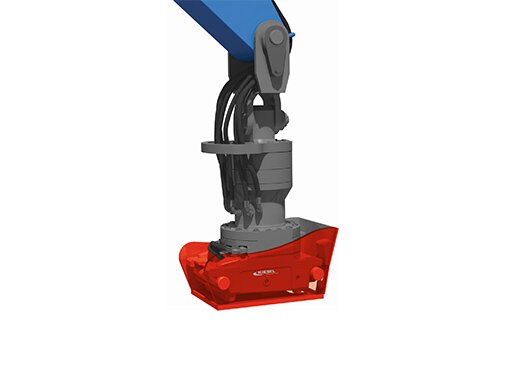

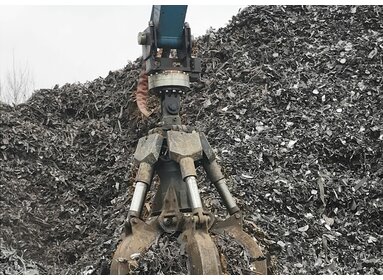

TQC - Tool-Quick-Connect

Besteht im Wesentlichen aus einem äußerst robusten 360° Endlosdrehmotor, der pendelnd an den Stiel der Umschlagmaschine angebaut wird. Das vollhydraulische Schnellwechselsystem ermöglicht einen einfachen & sicheren Wechsel von hydraulischen, mechanischen und elektrischen Geräten von der Fahrerkabine aus.

Pylon

Pylone verbessern die Sichthöhe in Schredder oder Scheren, minimieren dank des verbesserten Überblicks die Kollissionsgefahr bei unübersichtlichen Platzverhältnissen, ermöglichen eine höhere Aufschüttung von Halden und optimieren die Kinematik beim Be- und Entladen von Schiffen mit hohen Bordwänden.

Technische Daten

Modell

AHL320F
MHL320F

EINSATZGEWICHT OHNE ANBAUGERÄT

Von 19.100 kg

Bis 22.900 kg

MOTOR

Nutzbares Tankvolumen

Diesel	305 l
DEF/AdBlue	20 l

Betriebsspannung

24 V

Batterie

Anzahl	2 Stück
Spannung	12 V
Kapazität	100 Ah
Stromstärke (nach EN)	850 A

Beleuchtungsanlage

Oberwagen	1x H3-Scheinwerfer
Kabinenboden	1x H3-Scheinwerfer
Sonstige	Blinker- und Heckbegrenzungsleuchten

Hersteller und Fabrikat	Deutz TCD 3.6 L04 2V
Option	Generatorsystem
Bauart	4-Zylinder-Reihenmotor
Motorsteuerung	EMR IV
Motortyp	4-Takt-Diesel, Common-Rail-Direkteinspritzung, Turbolader, Ladeluftkühlung
Motorleistung	95 kW
Nenndrehzahl	2.000 1/min
Hubraum	3,6 l
Kühlsystem	Wasser-/Ladeluftkühlung mit temperaturgeregelter Lüfterdrehzahl

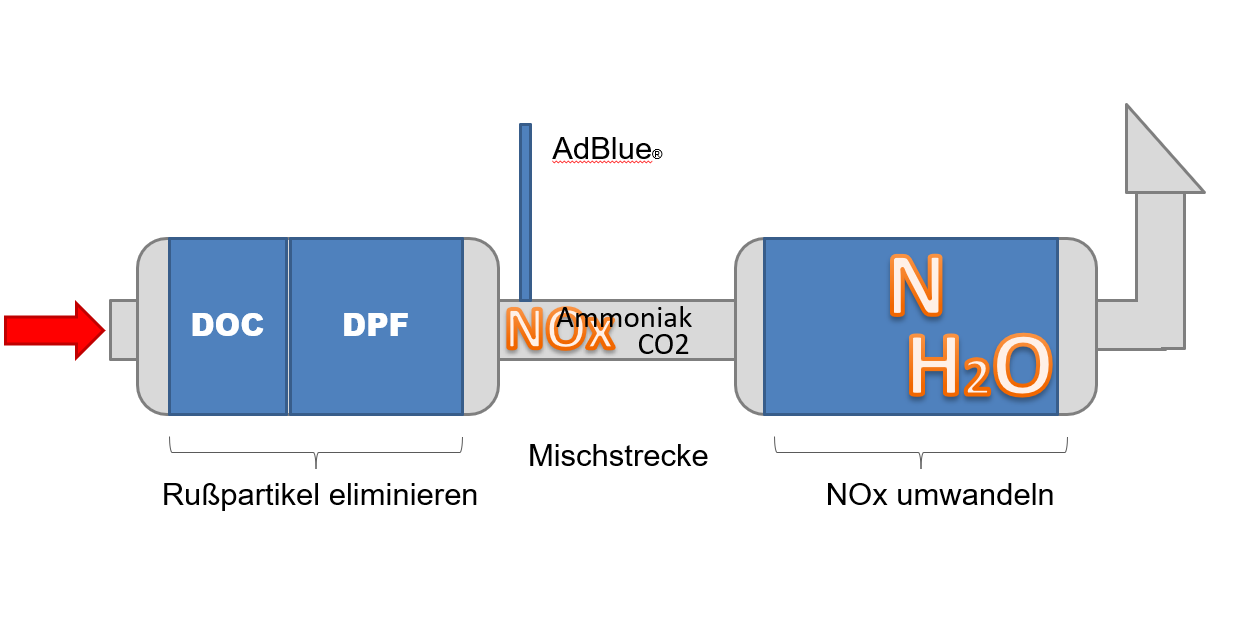

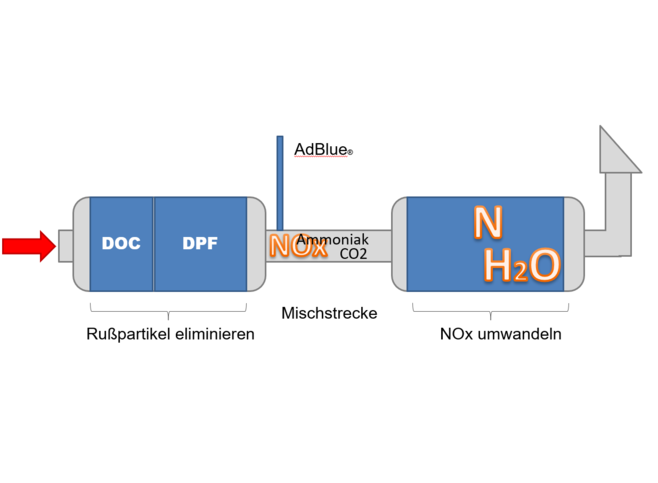

Abgasnorm	EU Stufe IV / EPA Tier 4 Final
Luftfilterausführung	Zweistufenfilter mit Sicherheitspatrone

SCHWENKWERK

Drehkranz	Innenverzahnter, doppelreihiger Kugeldrehkranz
Antrieb	2-stufiges Planetengetriebe mit integrierter Lamellenbremse
Max. Oberwagendrehzahl	8 min‑1
Schwenkbremse	Elektrisch betätigt

HYDRAULIKANLAGE

Max. Pumpenfördermenge

Einfach

290 l/min

Art	REXROTH-Mobilhydraulik mit Grenzlastregelung und kraftstoffsparender Bedarfsstromregulierung. Separater Ölkühler, temperaturgeregelte Lüfterdrehzahl. Hydraulikölfilter: in den Öltank integrierte Filterelemente; Zentralschmieranlage.
Max. Arbeitsdruck	320 bar
Hydrauliköltank	300 l
Hydraulikölfilter	In den Öltank integrierte Filterelemente; Wartungsintervall 4000 Stunden.
Verfügbare Hydrauliköle	Xtreme Temp / Renolin B15 VG46 / Panolin HLP Synth. 46, biologisch abbaubar
Kühlsystem

SCHALLPEGEL

Schallleistungspegel

Garantiert nach Richtlinie 2000/14/EG	100 LwA dB(A)
Zulässig nach Richtlinie 2000/14/EG	102 LwA dB(A)

Schalldruckpegel (im inneren der Kabine)

nach Norm ISO 6396

72 LpA dB(A)

EINSATZGEWICHT OHNE ANBAUGERÄT

Von 19.100 kg

Bis 22.900 kg

MOTOR

Nutzbares Tankvolumen

Diesel	305 l
DEF/AdBlue	20 l

Betriebsspannung

24 V

Batterie

Anzahl	2 Stück
Spannung	12 V
Kapazität	100 Ah
Stromstärke (nach EN)	850 A

Beleuchtungsanlage

Oberwagen	1x H3-Scheinwerfer
Kabinenboden	1x H3-Scheinwerfer
Sonstige	Blinker- und Heckbegrenzungsleuchten

Hersteller und Fabrikat	Deutz TCD 3.6 L04 2V
Option	Generatorsystem
Bauart	4-Zylinder-Reihenmotor
Motorsteuerung	EMR IV
Motortyp	4-Takt-Diesel, Common-Rail-Direkteinspritzung, Turbolader, Ladeluftkühlung
Motorleistung	95 kW
Nenndrehzahl	2.000 1/min
Hubraum	3,6 l
Kühlsystem	Wasser-/Ladeluftkühlung mit temperaturgeregelter Lüfterdrehzahl
Abgasnorm	EU Stufe IV / EPA Tier 4 Final
Luftfilterausführung	Zweistufenfilter mit Sicherheitspatrone

FAHRANTRIEB

Art

Hydrostatischer Fahrantrieb über stufenlos geregelten Axialkolbenmotor mit direkt angebautem Fahrbremsventil, 2-Gang Schaltgetriebe, Allradantrieb

Fahrgeschwindigkeit

1. Gang 5 km/h

2. Gang 20 km/h

Max. Steigfähigkeit

39 %

Wenderadius

8,7 m

SCHWENKWERK

Drehkranz	Innenverzahnter, doppelreihiger Kugeldrehkranz
Antrieb	2-stufiges Planetengetriebe mit integrierter Lamellenbremse
Max. Oberwagendrehzahl	8 min‑1
Schwenkbremse	Elektrisch betätigt

BREMSANLAGE

Betriebsbremse	Hydraulisch betätigtes Einkreis-Bremssystem, auf alle vier Radpaare wirkend (Trommelbremsen)
Feststellbremse	Elektrisch betätigte Federspeicher-Scheibenbremse am Fahrgetriebe, auf beide Achsen wirkend

UNTERWAGEN

Vorderachse

Art	Planetentriebachse mit integrierter Trommelbremse, starr gelagert
Max. Lenkeinschlag	30 °

Hinterachse

Planetenantriebsachse mit integrierter Trommelbremse, pendelnd gelagert, mit zuschaltbarer Pendelblockierung

Abstützungen

4-Punkt-Abstützung, 2-Punkt Abstützung mit Stützschild

Bereifung

10.00-20 Vollgummi mit Zwischenringen

HYDRAULIKANLAGE

Max. Pumpenfördermenge

Einfach

290 l/min

Art	REXROTH-Mobilhydraulik mit Grenzlastregelung und kraftstoffsparender Bedarfsstromregulierung. Separater Ölkühler, temperaturgeregelte Lüfterdrehzahl. Hydraulikölfilter: in den Öltank integrierte Filterelemente; Zentralschmieranlage.
Max. Arbeitsdruck	320 bar
Hydrauliköltank	300 l
Hydraulikölfilter	In den Öltank integrierte Filterelemente; Wartungsintervall 4000 Stunden.
Verfügbare Hydrauliköle	Xtreme Temp / Renolin B15 VG46 / Panolin HLP Synth. 46, biologisch abbaubar
Kühlsystem

ABMESSUNGEN

OBERWAGEN

Gesamtbreite des Oberwagens	2.545 mm
Gesamthöhe über Kabine	3.445 mm
max. Sichthöhe Kabine	5.300 mm
Heckschwenkradius	2.460 mm

UNTERWAGEN

Spurbreite	2.500 mm
Radstand	2.500 mm
Unterwagenlänge	4.765 mm
Unterwagenbreite	2.500 mm
Abstützbreite	3.990 mm
Abstützlänge	4.765 mm

ARBEITSBEREICH

Empfohlene Anbaugeräte

Ausladung	Fuchs Mehrschalengreifer	Schalentyp	Leichtgutgreifer	Spezifikation	Magnetanlage	Lasthaken
9,5 m	0,4 m³	Offene oder halbgeschlossene Schalen	0,6 m³	Abhängig von Schüttgutdichte	Fuchs Magnetplatte	10 t
10,4 m	0,4 m³	Offene Schalen	0,5 m³	Abhängig von Schüttgutdichte	Fuchs Magnetplatte	10 t

Arbeitsausrüstung Option 1

Ausladung	9,5 m
Auslegerlänge	5,2 m
Stiellänge	4 m
Max. Ausladung	9.500 mm
Greifertyp	Mehrschalengreifer
Greifergröße	0,4 m³
Greiferart	offen

Arbeitsausrüstung Option 2

Ausladung	10,4 m
Auslegerlänge	5,2 m
Stiellänge	5 m
Max. Ausladung	10.400 mm
Max. Reichtiefe Ladestiel	3.800 mm
Max. Reichhöhe Ladestiel	11.100 mm
Greifertyp	Mehrschalengreifer
Greifergröße	0,4 m³
Greiferart	offen

SCHALLPEGEL

Schallleistungspegel

Garantiert nach Richtlinie 2000/14/EG	100 LwA dB(A)
Zulässig nach Richtlinie 2000/14/EG	102 LwA dB(A)

Schalldruckpegel (im inneren der Kabine)

nach Norm ISO 6396

72 LpA dB(A)

Hinweis: Irrtümer und technische Änderungen vorbehalten.

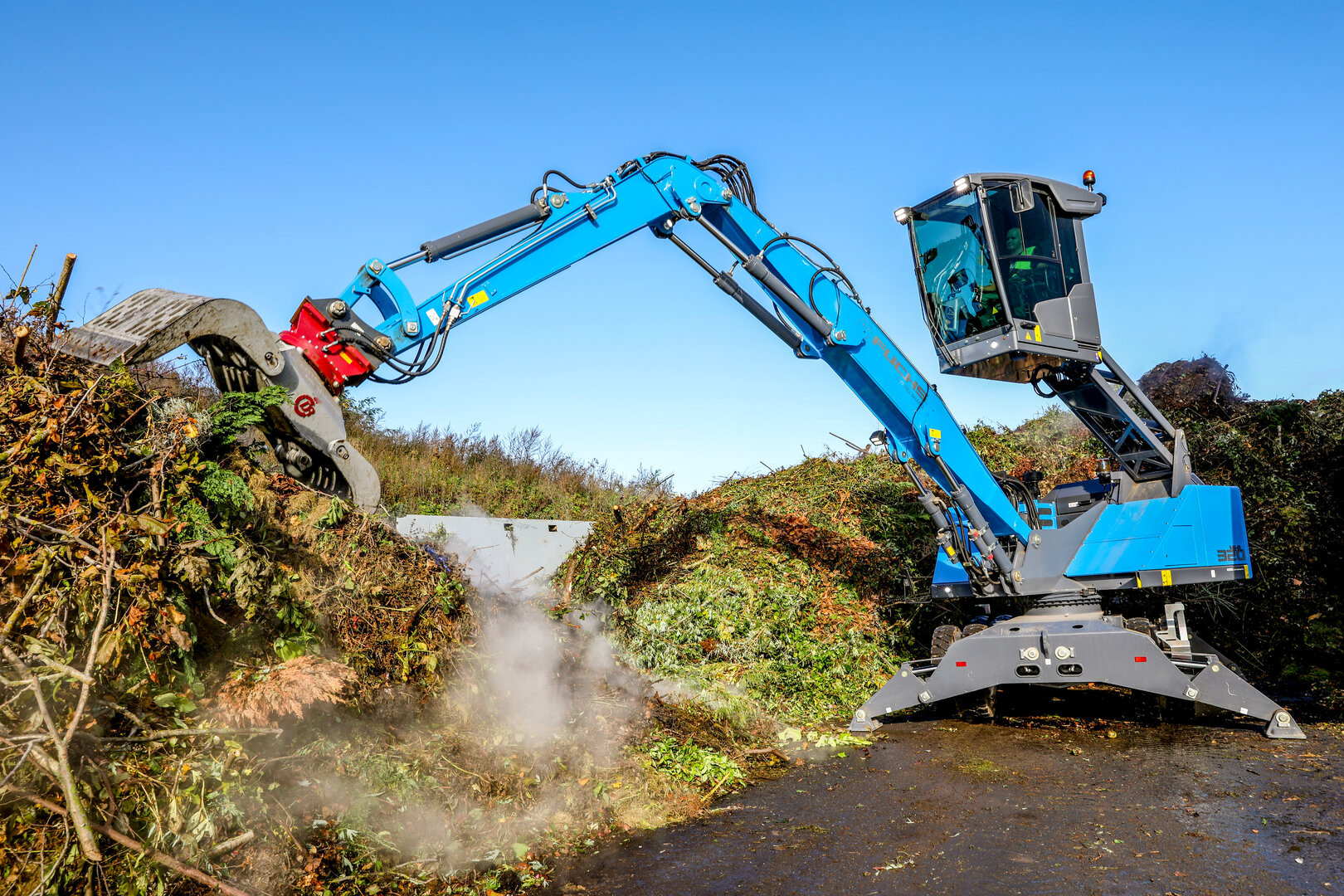

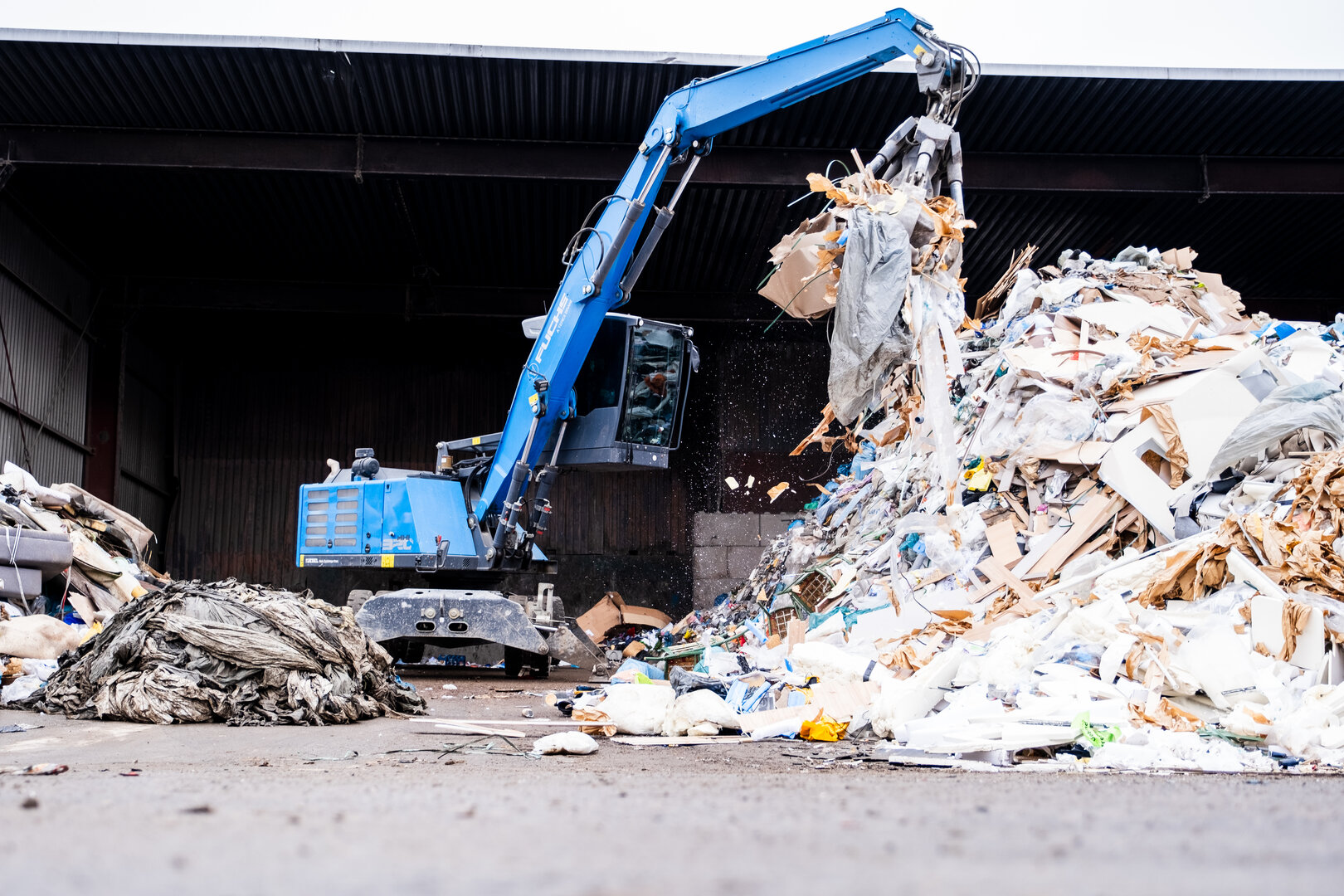

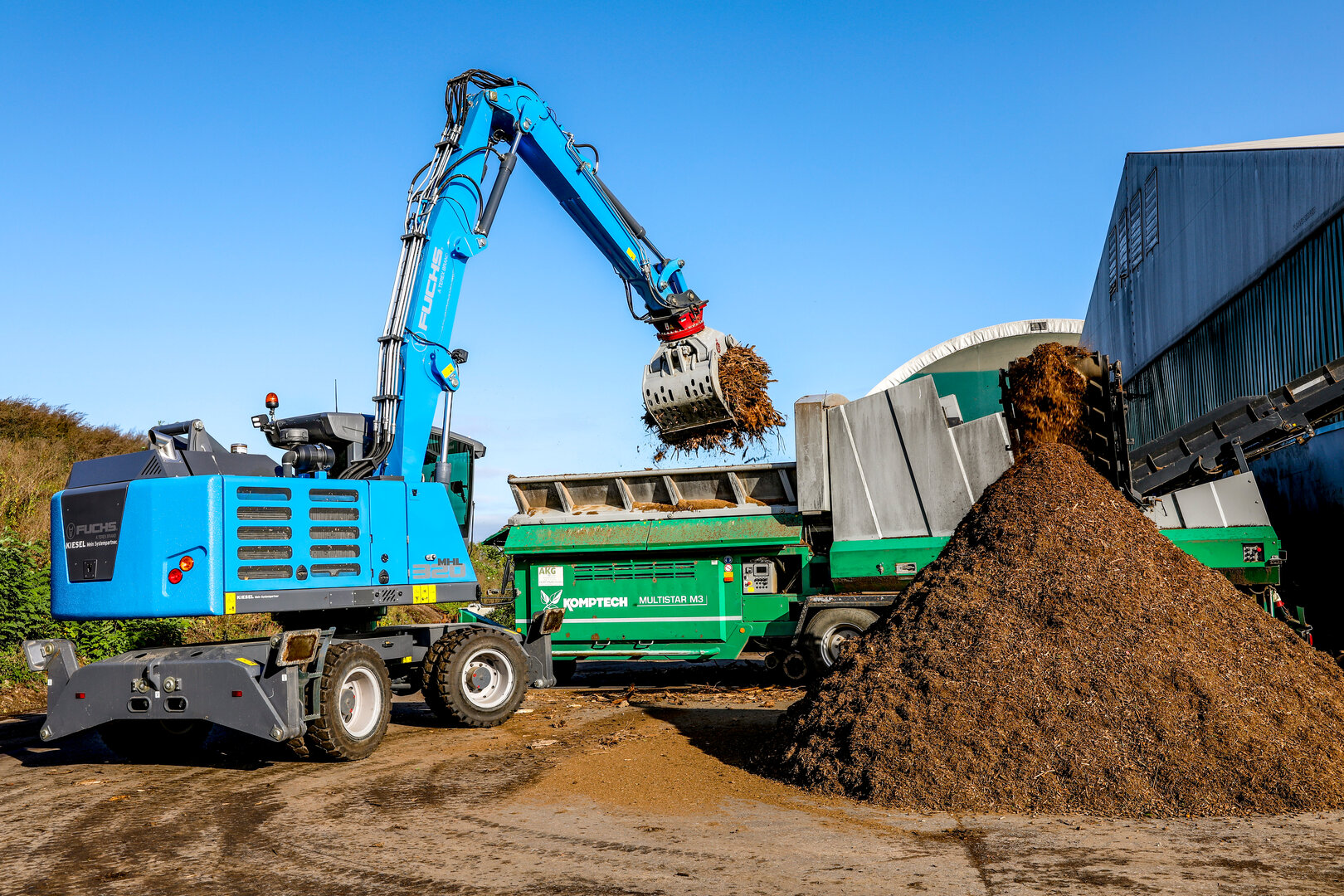

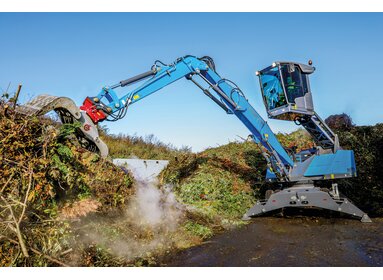

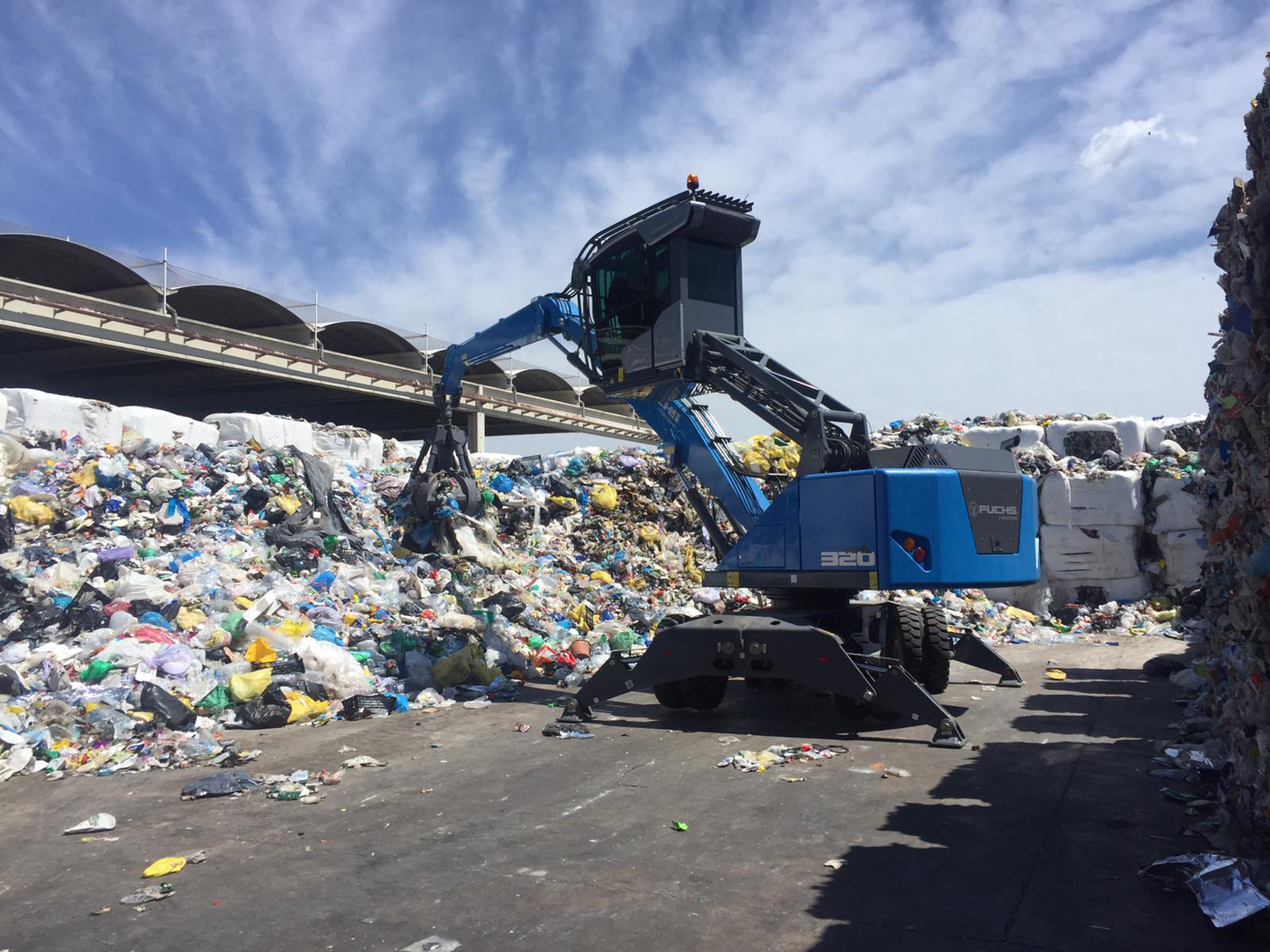

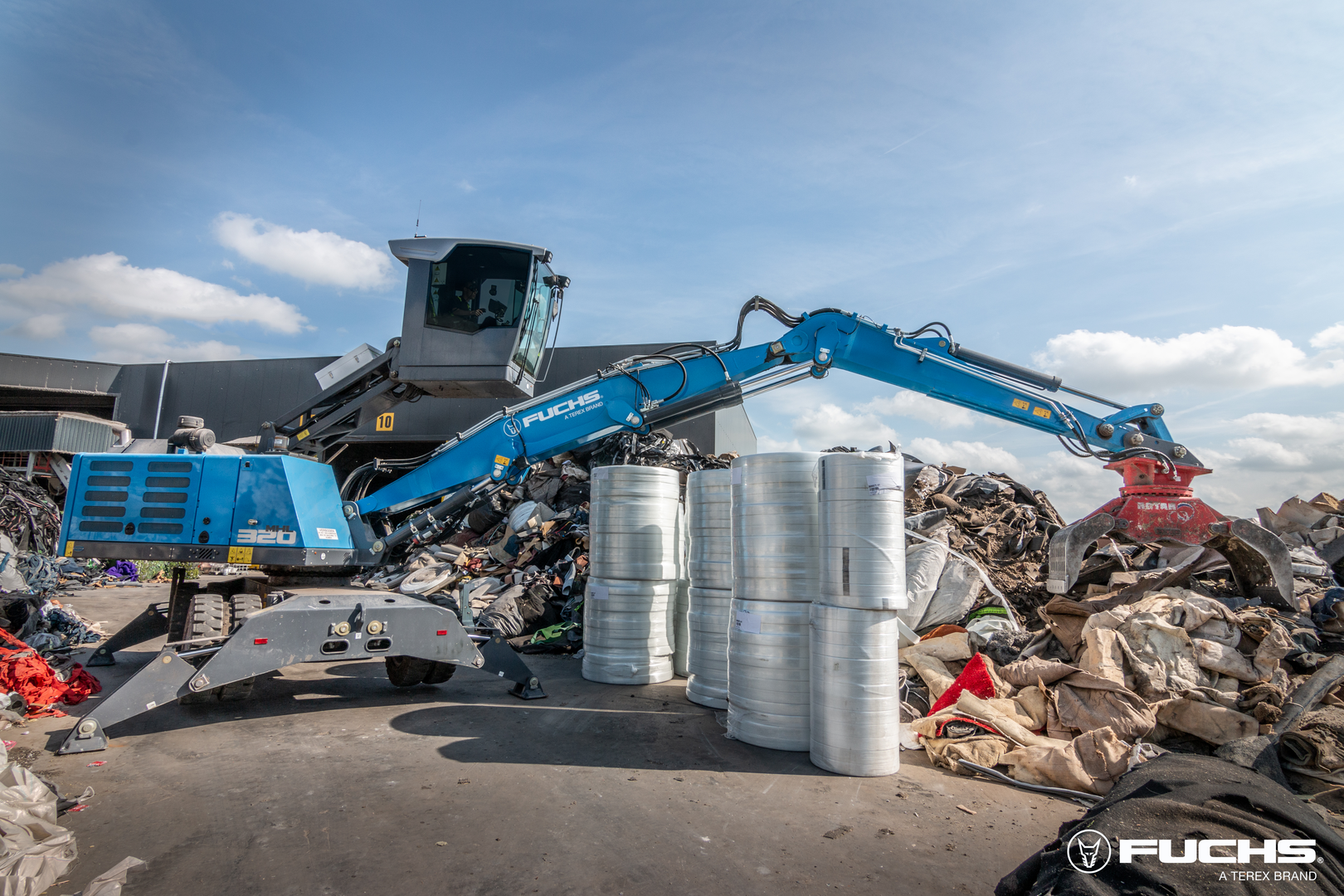

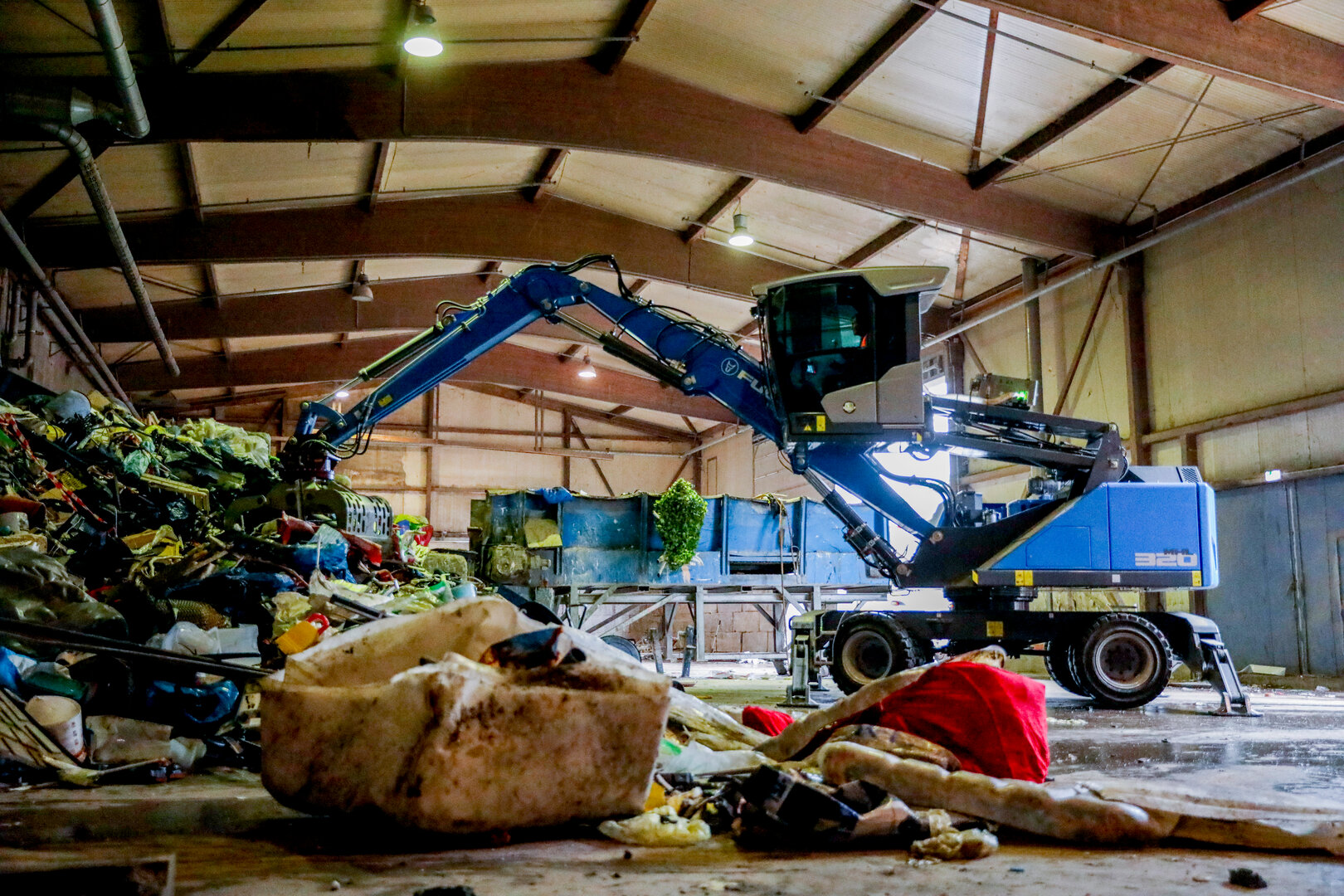

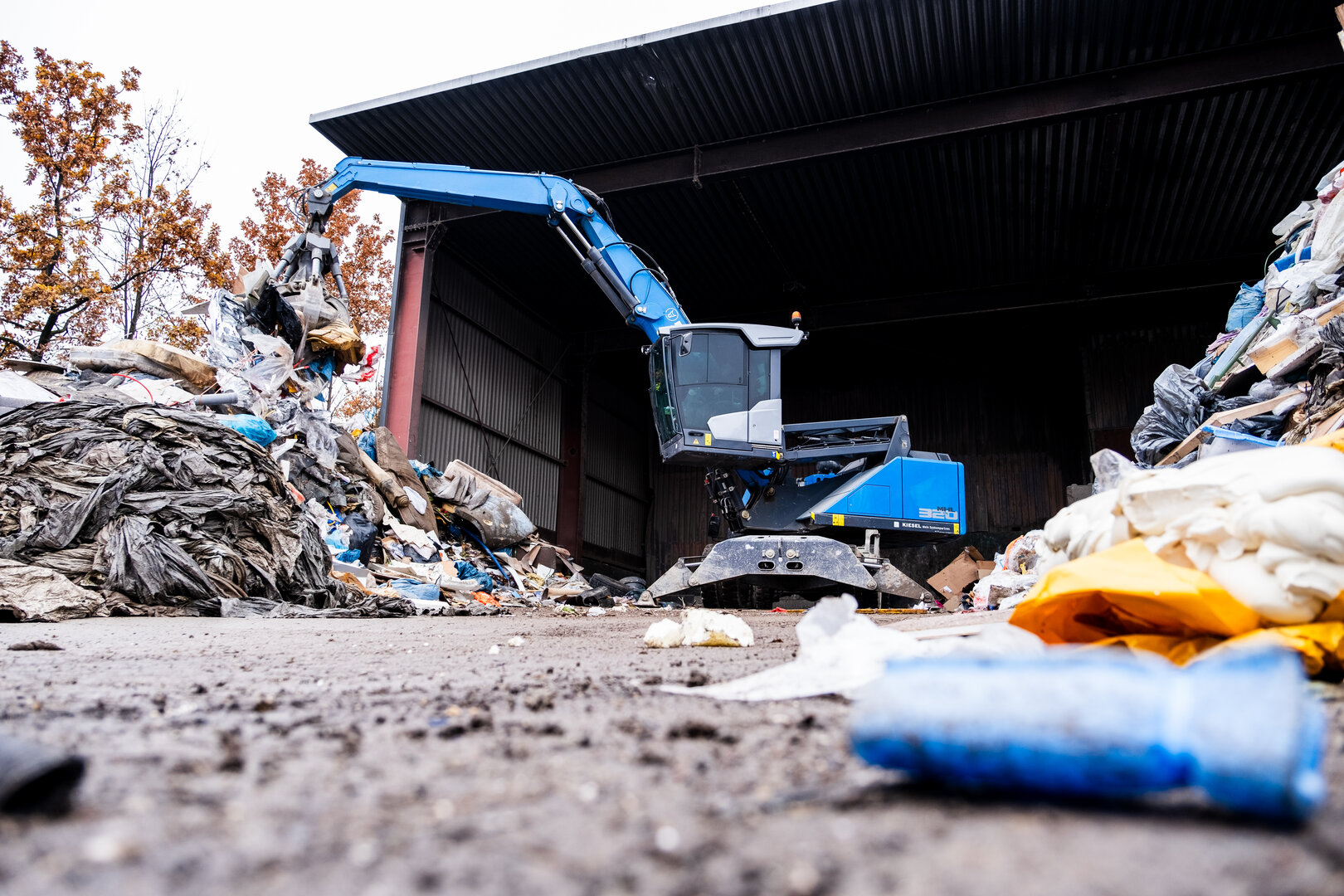

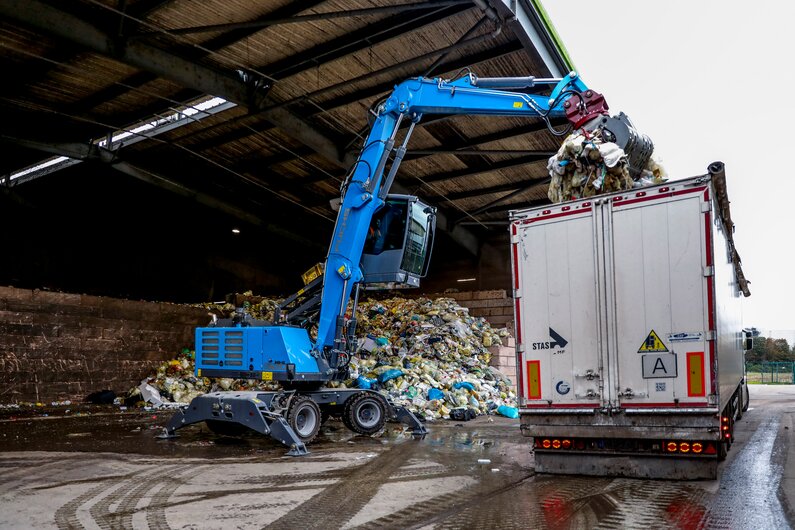

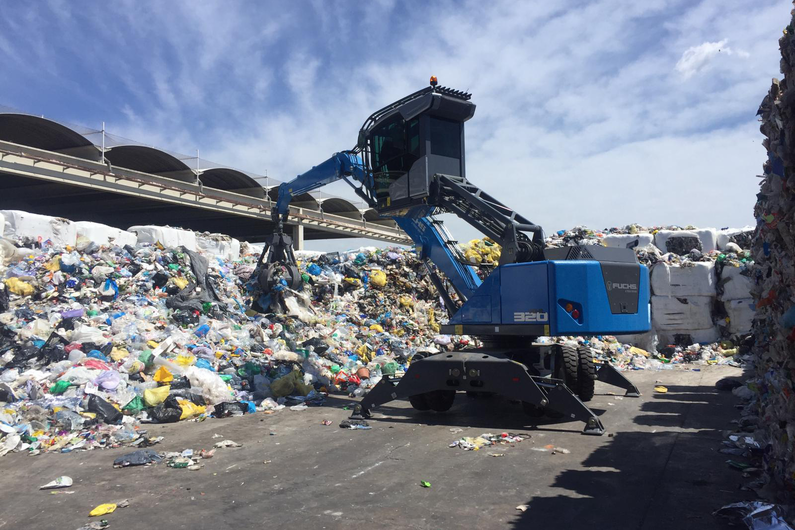

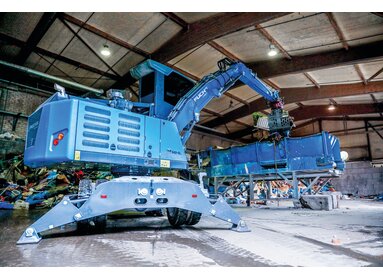

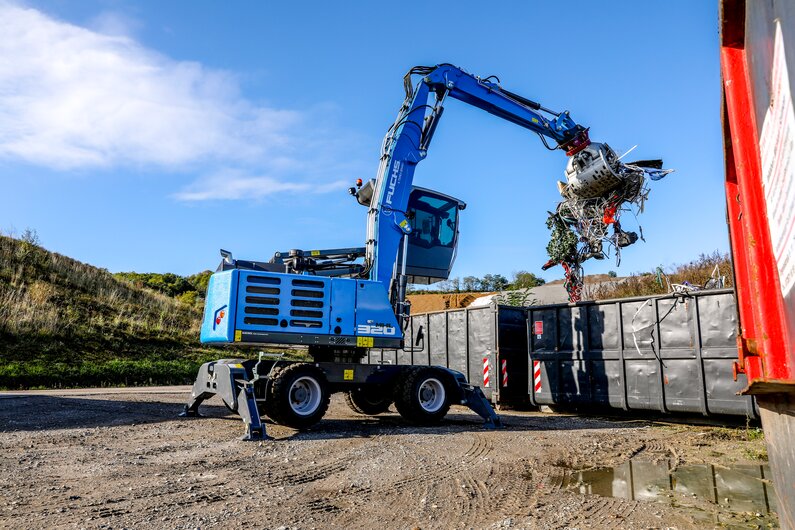

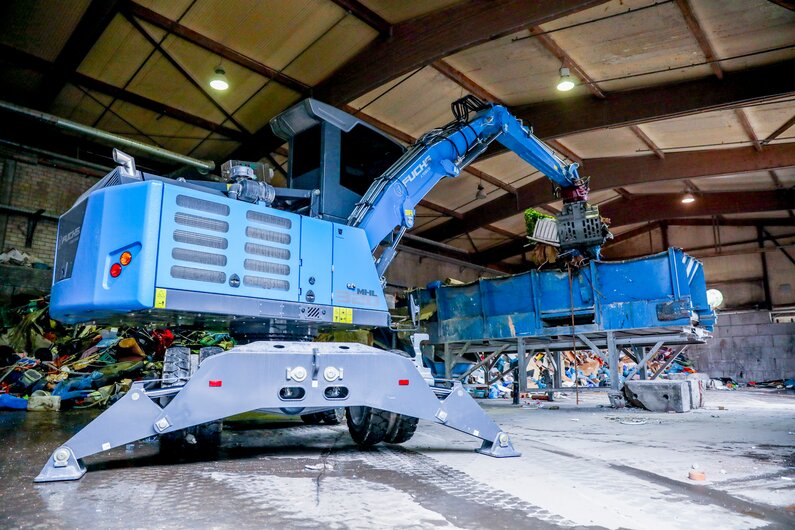

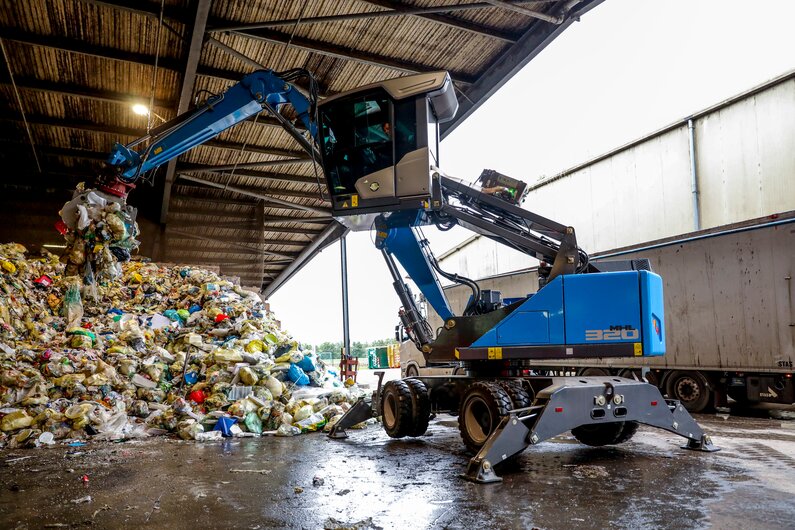

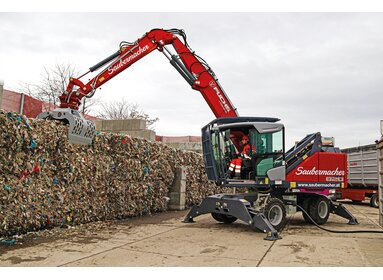

Der Fuchs MHL320F Umschlagbagger

Die Fuchs MHL320F ist die bewährte Maschine im Recyclingeinsatz: Mit einem Einsatzgewicht von bis zu 23 t wird der kompakte und leistungsstarke Recycler auch mit schweren Aufgaben problemlos fertig.

Als kleinstes Modell der 3-er Serie von Fuchs bietet bereits die MHL320F alle Highlights, die auch für die großen Maschinen sprechen. Dank einer Sichthöhe von bis zu 5,3m sowie einer Ausladung von maximal 10,4m können beispielsweise Container oder Walking-Floor Fahrzeuge problemlos beladen werden.

Die MHL320F - Zuverlässiger und effizienter Materialumschlag auf dem nächsten Level.
