200
| Betriebsgewicht: | 280.000 | kg |
| Referenzgreifer: | 0 | |
| Motorleistung: | 515 | kW |
Technische Daten
Modell
- 200 M
- 200 R
- 200 S
- 200 F
-
EINSATZGEWICHT OHNE ANBAUGERÄT
Von 230 t Bis 280 t -
HYDRAULIKANLAGE
Max. Pumpenfördermenge
Anzahl Hauptpumpen 4 l/min Fördermenge je Hauptpumpe 420 l/min Schwenkwerk 540 l/min Max. Arbeitsdruck
Ladeausrüstung 330 bar Fahrwerk und Heavy Lift mode 360 bar Schwenkwerk 300 bar HybriLift® Energiespeichersystem Entspricht 196kW Motorleistung Hydauliköltank 1.800 l -
SCHWENKWERK
Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz Max. Oberwagendrehzahl 4,7 min‑1 Max. Schwenkmoment 420 kNm -
BREMSANLAGE
Betriebsbremse Trommelbremsen Feststellbremse Automatisch nasse Lamellenbremsen -
MOTOR
Nutzbares Tankvolumen
Diesel 3.000 l DEF/AdBlue 200 l Hersteller und Fabrikat Volvo Penta TAD 1672VE Betriebsspannung 24 V Bauart 6-Zylinder-Reihenmotor Leistung 515 kW Nenndrehzahl 1.800 1/min Hubraum 16,1 l Abgasnorm EU Stufe IV Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 225 Ah -
FAHRGESCHWINDIGKEIT
Maximale Geschwindigkeit 5 km/h -
UNTERWAGEN
Radstand 2,0 / 2,0 / 4,0 / 2,0 m Abstützungen
4-Punkt-Abstützung Standardabmessungen 2000 x 4000 mm Optional 2 x 2000 x 3000 mm Bereifung
Standard Vollgummi 20-fach 16.00-25 -
FAHRERKABINE
Kabinenpositionen
-
ARBEITSBEREICH
Traglastwerte
Maximale Ausladung
37 m Auslegerlänge 21,5 m Stiellänge 18 m Arbeitsausrüstung Option 1
Auslegerlänge 17,5 m Stiellänge 15 m Arbeitsausrüstung Option 2
Auslegerlänge 19,5 m Stiellänge 16 m Arbeitsausrüstung Option 3
Auslegerlänge 13,5 m Stiellänge 11 m
-
EINSATZGEWICHT OHNE ANBAUGERÄT
Von 230 t Bis 270 t -
HYDRAULIKANLAGE
Max. Pumpenfördermenge
Anzahl Hauptpumpen 4 l/min Fördermenge je Hauptpumpe 420 l/min Schwenkwerk 540 l/min Max. Arbeitsdruck
Ladeausrüstung 330 bar Fahrwerk und Heavy Lift mode 360 bar Schwenkwerk 300 bar HybriLift® Energiespeichersystem Entspricht 196kW Motorleistung Hydauliköltank 1.800 l -
SCHWENKWERK
Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz Max. Oberwagendrehzahl 4,7 min‑1 Max. Schwenkmoment 420 kNm -
MOTOR
Nutzbares Tankvolumen
Diesel 3.000 l DEF/AdBlue 200 l Hersteller und Fabrikat Volvo Penta TAD 1672VE Betriebsspannung 24 V Bauart 6-Zylinder-Reihenmotor Leistung 515 kW Nenndrehzahl 1.800 1/min Hubraum 16,1 l Abgasnorm EU Stufe IV Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 225 Ah -
FAHRGESCHWINDIGKEIT
Maximale Geschwindigkeit 2,8 km/h -
UNTERWAGEN
Tragende Kettenlänge
8.100 mm Bodenplatten Option 1
Spezifikation 2-Steg Abmessung 1.050 mm Bodenplatten Option 2
Spezifikation Flach Abmessung 1.200 mm -
FAHRERKABINE
Kabinenpositionen -
ARBEITSBEREICH
Traglastwerte Maximale Ausladung
37 m Auslegerlänge 21,5 m Stiellänge 18 m Arbeitsausrüstung Option 1
Auslegerlänge 17,5 m Stiellänge 15 m Arbeitsausrüstung Option 2
Auslegerlänge 19,5 m Stiellänge 16 m Arbeitsausrüstung Option 3
Auslegerlänge 13,5 m Stiellänge 11 m
-
HYDRAULIKANLAGE
Max. Pumpenfördermenge
Anzahl Hauptpumpen 4 l/min Fördermenge je Hauptpumpe 420 l/min Schwenkwerk 540 l/min Max. Arbeitsdruck
Ladeausrüstung 330 bar Fahrwerk und Heavy Lift mode 360 bar Schwenkwerk 300 bar HybriLift® Energiespeichersystem Entspricht 196kW Motorleistung Hydauliköltank 1.800 l -
SCHWENKWERK
Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz Max. Oberwagendrehzahl 4,7 min‑1 Max. Schwenkmoment 420 kNm -
MOTOR
Nutzbares Tankvolumen
Diesel 3.000 l DEF/AdBlue 200 l Hersteller und Fabrikat Volvo Penta TAD 1672VE Betriebsspannung 24 V Bauart 6-Zylinder-Reihenmotor Leistung 515 kW Nenndrehzahl 1.800 1/min Hubraum 16,1 l Abgasnorm EU Stufe IV Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 225 Ah -
FAHRERKABINE
Kabinenpositionen -
ARBEITSBEREICH
Traglastwerte Maximale Ausladung
37 m Auslegerlänge 21,5 m Stiellänge 18 m Arbeitsausrüstung Option 1
Auslegerlänge 17,5 m Stiellänge 15 m Arbeitsausrüstung Option 2
Auslegerlänge 19,5 m Stiellänge 16 m Arbeitsausrüstung Option 3
Auslegerlänge 13,5 m Stiellänge 11 m
-
HYDRAULIKANLAGE
Max. Pumpenfördermenge
Anzahl Hauptpumpen 4 l/min Fördermenge je Hauptpumpe 420 l/min Schwenkwerk 540 l/min Max. Arbeitsdruck
Ladeausrüstung 330 bar Fahrwerk und Heavy Lift mode 360 bar Schwenkwerk 300 bar HybriLift® Energiespeichersystem Entspricht 196kW Motorleistung Hydauliköltank 1.800 l -
SCHWENKWERK
Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz Max. Oberwagendrehzahl 4,7 min‑1 Max. Schwenkmoment 420 kNm -
MOTOR
Nutzbares Tankvolumen
Diesel 3.000 l DEF/AdBlue 200 l Hersteller und Fabrikat Volvo Penta TAD 1672VE Betriebsspannung 24 V Bauart 6-Zylinder-Reihenmotor Leistung 515 kW Nenndrehzahl 1.800 1/min Hubraum 16,1 l Abgasnorm EU Stufe IV Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 225 Ah -
FAHRERKABINE
Kabinenpositionen -
ARBEITSBEREICH
Traglastwerte Maximale Ausladung
37 m Auslegerlänge 21,5 m Stiellänge 18 m Arbeitsausrüstung Option 1
Auslegerlänge 17,5 m Stiellänge 15 m Arbeitsausrüstung Option 2
Auslegerlänge 19,5 m Stiellänge 16 m Arbeitsausrüstung Option 3
Auslegerlänge 13,5 m Stiellänge 11 m
Hinweis: Irrtümer und technische Änderungen vorbehalten.

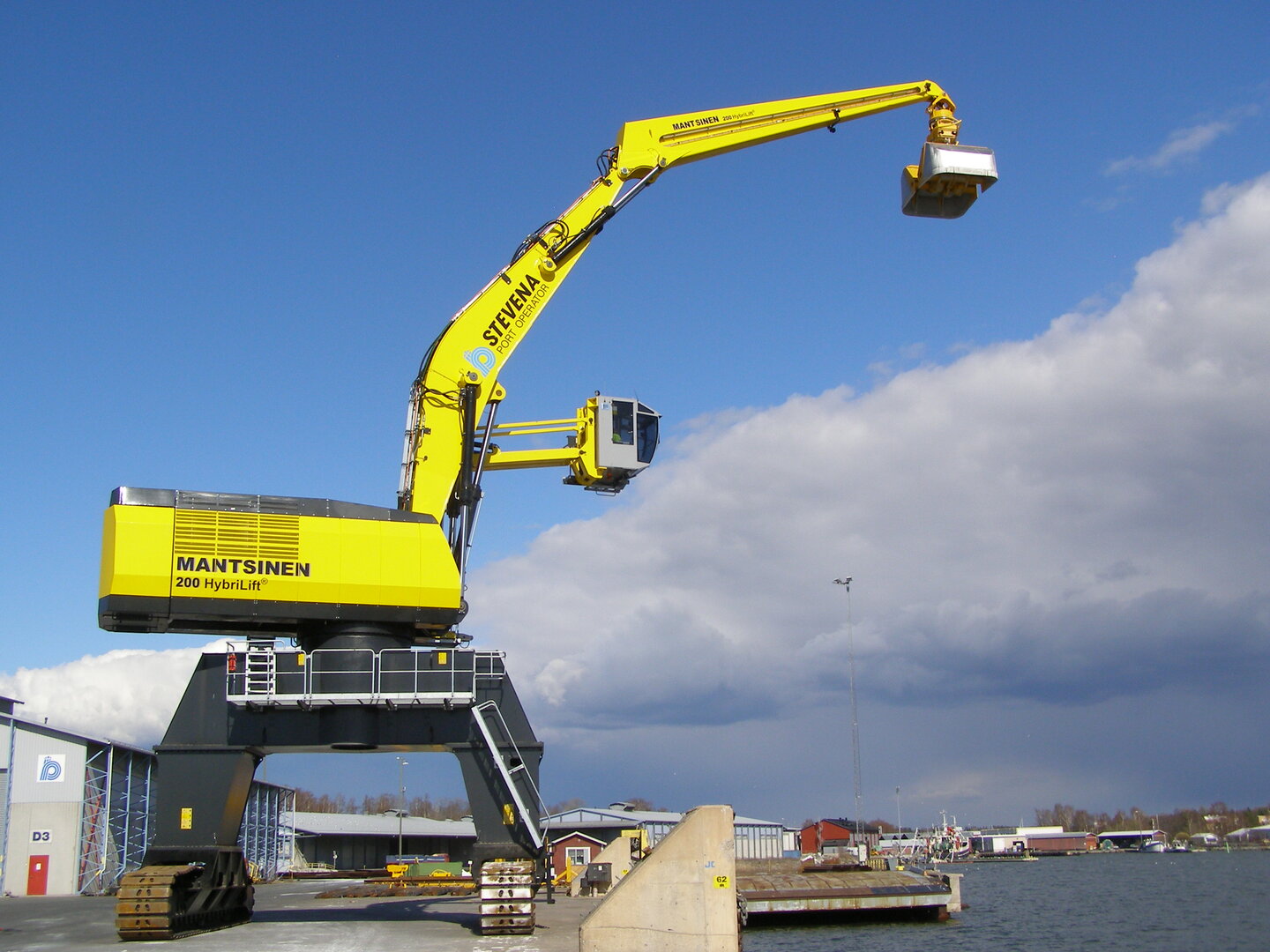

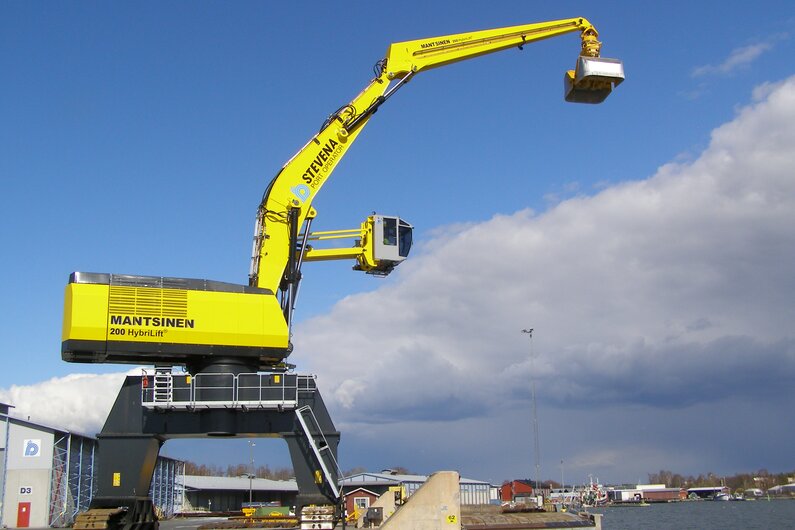

Der Mantsinen 200 Umschlagbagger
Mit einem Einsatzgewicht von bis zu 250t ist der Mantsinen 200M die größte mobile Umschlagmaschine der Welt.
Mit der Heavy Lift Option erreicht die Maschine bei einer Ausladung von 18 m eine beeindruckende Traglast von 40t – genug um Überseecontainer zu verladen.
Das enorme Gewicht wird sicher über fünf Achsen auf den Boden verteilt, verschiedene Antriebsoptionen sind je nach Einsatzbedarf variabel.
