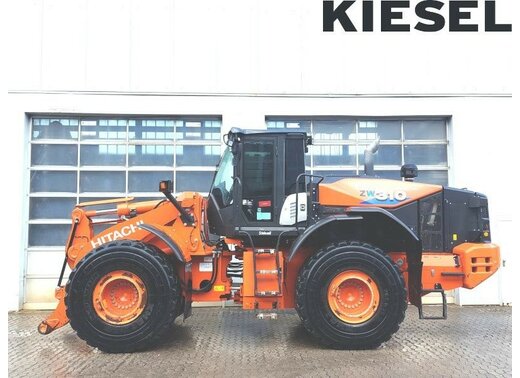

• Hitachi  Der Hitachi ZW310-7 Radlader

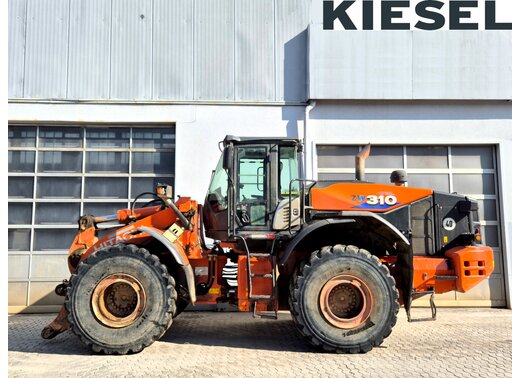

  • Hitachi  Der Hitachi ZW310-7 Radlader

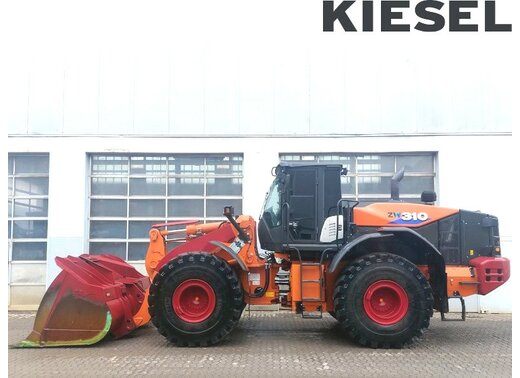

  • Hitachi  Der Hitachi ZW310-7 Radlader

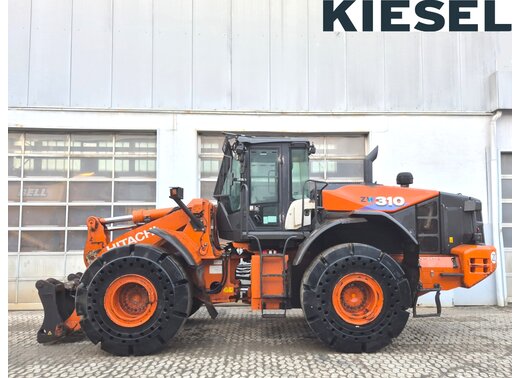

  • Hitachi  Der Hitachi ZW310-7 Radlader

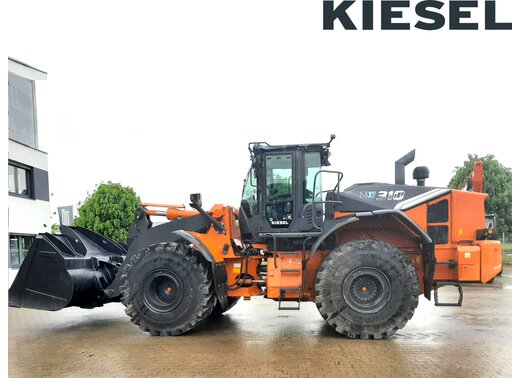

  • Hitachi  Der Hitachi ZW310-7 Radlader

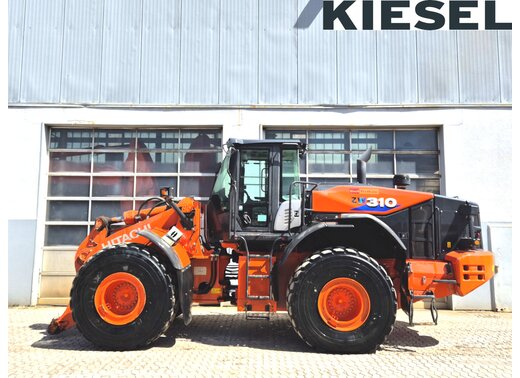

  • Hitachi  Der Hitachi ZW310-7 Radlader

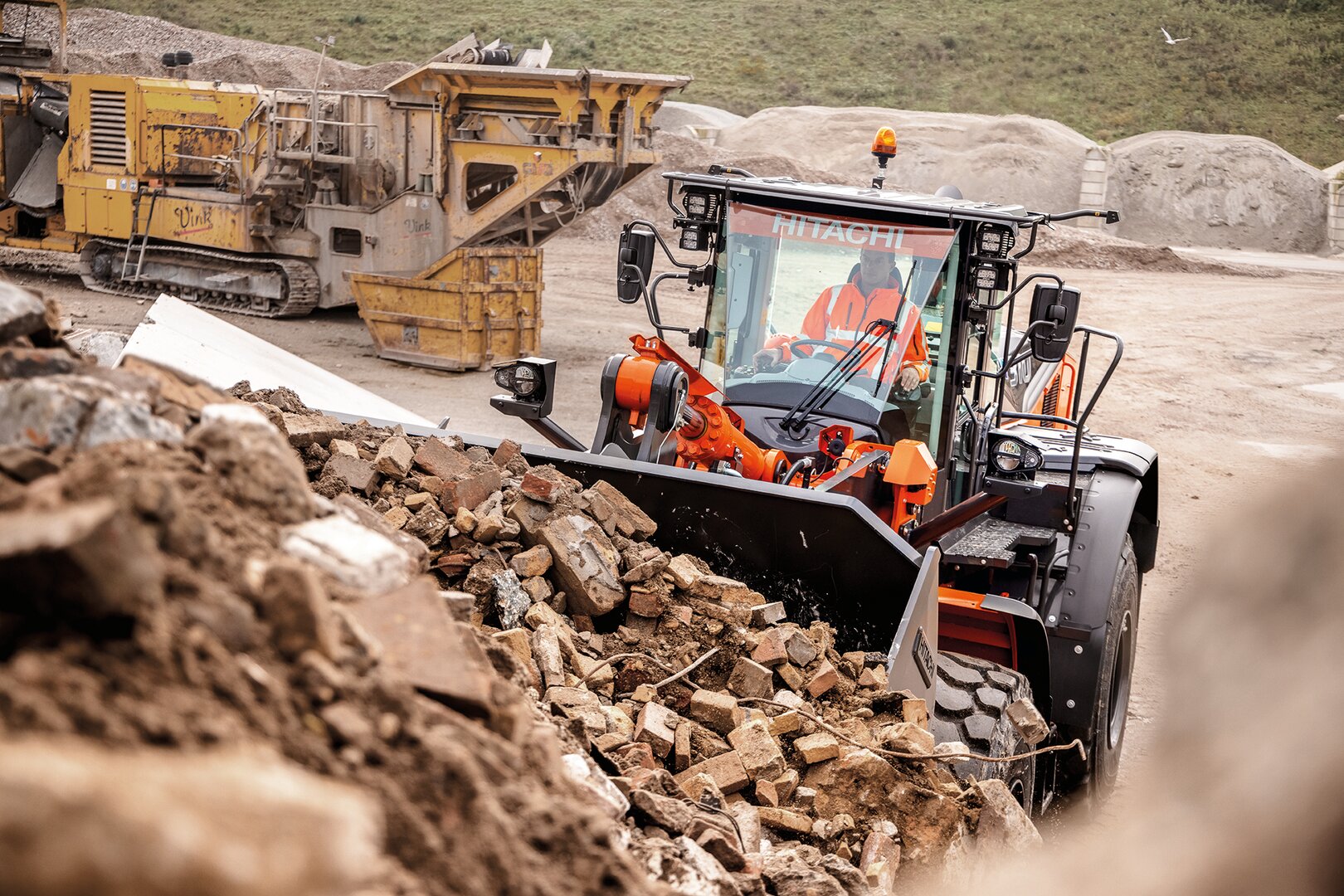

ZW310-7

Betriebsgewicht: 24.390 kg
max. Schaufelvolumen: 4,5
Motorleistung: 233 kW

Antrieb

Arbeitsausrüstung

Assistenzsysteme

Bedienung

Garantie

Hydraulik

Kabine

Motor

Sicherheit

Komfort/Kabine
Komfort/Kabine
Sicherheit
Sicherheit
Leistung
Leistung
Umweltfreundlichkeit
Umweltfreundlichkeit
Wartung
Wartung

Varianten

Z-Kinematik

Die bekannte Z-Kinematik hat sich seit Jahren in Radladern über alle Größenklassen hinweg bewährt. Sie zeichnet sich durch eine einfache und robuste Bauweise aus, die hohe Ausbrechkräfte erlaubt und ein schnelles Auskippen ermöglicht.

Highlift Z-Kinematik

Durch eine Erhöhung des Schaufeldrehpunktes können höhere Auskipphöhen erreicht werden.

TPD

Das drehmomentverlagernde Differential passt die Antriebskräfte auf die beiden Räder bei unterschiedlichem Fahrwiderstand an. Das Differential hat einen Sperrwert von 15% und ist nahezu verschleißfrei. Es eignet sich besonders für Asphalt, Beton und sonstige feste Untergründe.

LSD

Die durchdrehende Radseite wird mittels Lamellenpaketen abgebremst. Der Sperrwert beträgt 45% und ist somit höher als bei der TPD Variante. Dies ist vor allem bei weichem und schmierigem Untergrund von Vorteil.

Technische Daten

Modell
  • ZW310LSD-7HL
  • ZW310TPD-7HL
  • ZW310LSD-7
  • ZW310TPD-7
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 303 PS
    ISO 9249 (netto) 226 kW
    Drehzahl bei Nennleistung 2.000 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Modell CUMMINS L9
    Maximales Drehmoment 1.636 Nm
    Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige
    Typ 4-Takt wassergekühlt, Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.100 1/min
    Emissionen Entspricht EU Stufe V
    Ansaugung Wastegate-Turbolader und Ladeluftkühler
    Bohrung 137 mm
    Nachbehandlung DPF- und SCR-System
    Hub 146 mm
    Zylinder 6 Anzahl
    Hubraum 8,9 l
  • TRIEBSTRANG

    Getriebe Drehmomentwandler, Gegenwellen-Lastschaltautomatikgetriebe mit elektronischer Steuerung und wählbaren Fahrprogrammen.
    Drehmomentwandler Einstufig, einphasig, drei Elemente mit Überbrückungskupplung
    Hauptkupplung Mehrscheiben im Ölbad; hydraulisch
    Kühlsystem Zwangsumlauf
    Max. Geschwindigkeit
    GangVorwärtsVorwärts Power-ModusRegulär bei aktivierter ÜberbrückungskupplungPower-Modus bei aktivierter ÜberbrückungskupplungRückwärtsRückwärts Power-ModusRegulär bei aktivierter ÜberbrückungskupplungPower-Modus bei aktivierter Überbrückungskupplung
    16,7 km/h7 km/h6,7 km/h7 km/h
    211,3 km/h11,3 km/h11,8 km/h11,8 km/h11,3 km/h11,3 km/h11,8 km/h11,8 km/h
    322 km/h22,2 km/h22,5 km/h22,5 km/h22 km/h22,2 km/h22,5 km/h22,5 km/h
    4 *136 km/h36 km/h36 km/h36 km/h36 km/h36 km/h36 km/h36 km/h
    • *1: Mit 26.5 R25 (L3) Reifen
  • ACHSE UND HINTERACHSANTRIEB

    Achspendelwinkel

    pro Richtung 12 °
    insgesamt 24 °
    Antriebssystem Allradantrieb
    Endantrieb HD-Planetengetriebe, im Ölbad
    Vorder- und Hinterachse Halbschwimmend
    Vorne Am Vorderrahmen befestigt
    Hinten Zentrale Drehzapfenlagerung
    Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD)

    Reifen

    Standard 26,5 R25 (L3) XHA
  • BREMSEN

    Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Vollhydraulische Zweikreisbremsanlage.
    Feststellbremsen Federspeicher-Scheibenbremse, ins Getriebe integriert
  • LENKUNG

    Typ Knicklenkung
    Lenkeinschlag (pro Seite) 37 °
    Lenkeinschlag (insgesamt) 74 °
    Zylinder Doppelt wirkender Zylinder
    Anzahl Zylinder 2 Stück
    Bohrung 85 mm
    Hub 498 mm
  • HYDRAULIKSYSTEM

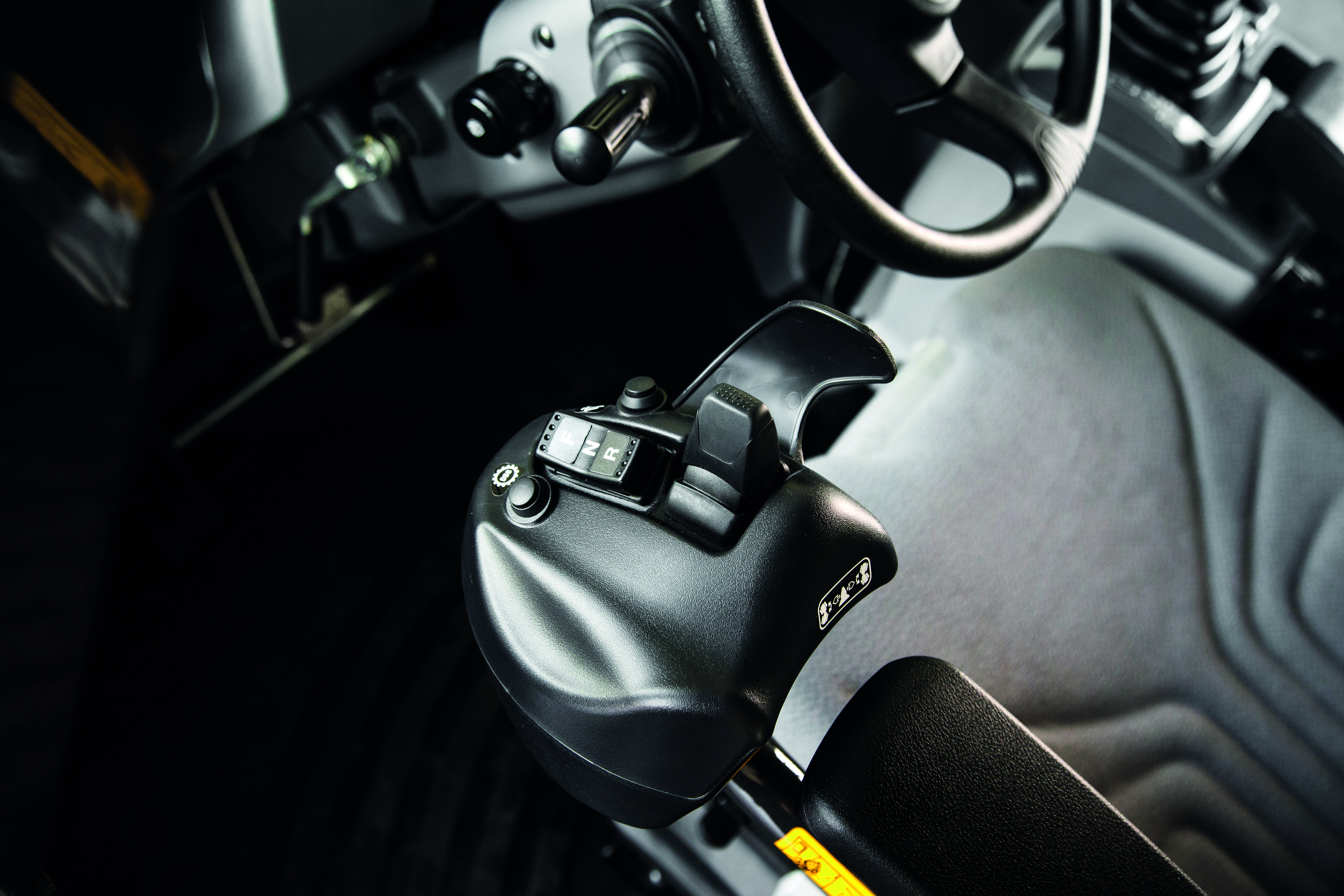

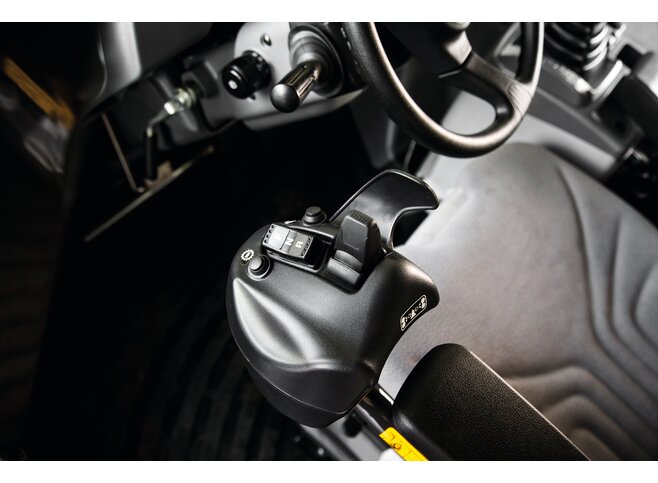

    Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick

    Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung
    Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen

    Hauptpumpe (zugleich Lenkungspumpe)

    Art Doppelt wirkende Zylinder
    Maximaler Durchfluss 300 l/min
    Maximaler Durchfluss bei 2.000 1/min
    Maximaler Druck 31,4 MPa

    Lüfterpumpe

    Art Getriebetyp
    Maximaler Durchfluss 85 l/min
    Maximaler Durchfluss bei 2.000 1/min
    Maximaler Druck 16,5 MPa

    Hydraulikzylinder

    AnzahlBohrungHub
    Hubarm2145 mm884 mm
    Schaufel *11180 mm525 mm
    • *1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.

    Hydraulikspielzeiten

    NormalPowermodus
    Hubarm anheben6 s
    Hubarm absenken4,1 s
    Schaufel auskippen1,2 s
    Insgesamt11,3 s
  • FÜLLMENGEN

    Kraftstofftank 379 l
    Motorkühlmittel 37 l
    Motoröl 33 l
    Drehmomentwandler und Getriebe 51 l
    Vorderachsdifferenzial und Radnaben 48 l
    Hinterachsdifferenzial und Radnaben 48 l
    Hydrauliköltank 139 l
    DEF/AdBlue-Tank 48 l
  • Abmessungen

    Technische Daten
    SchaufeltypUniversalschaufel, Schaufel mit rundem Boden mit UnterschraubmesserUniversalschaufel, Schaufel mit rundem Boden mit angeschweißtem Adapter und ZähnenUniversalschaufel, Schaufel mit flachem Boden mit UnterschraubmesserUniversalschaufel, Schaufel mit flachem Boden mit angeschweißtem Adapter und Zähnen
    Schaufelvolumen ISO gehäuft4,3 m³4,1 m³4,3 m³4,1 m³
    Schaufelvolumen ISO gestrichen3,7 m³3,5 m³3,7 m³3,5 m³
    A Gesamtlänge9.015 mm9.175 mm9.015 mm9.175 mm
    A' Gesamtlänge (ohne Schaufel)7.450 mm7.450 mm7.450 mm7.450 mm
    B Gesamthöhe3.530 mm3.530 mm3.530 mm3.530 mm
    C Breite über Reifen2.930 mm2.930 mm2.930 mm2.930 mm
    D Radstand3.540 mm3.540 mm3.540 mm3.540 mm
    E Bodenfreiheit505 mm505 mm505 mm505 mm
    F Spurweite2.230 mm2.230 mm2.230 mm2.230 mm
    G Schaufelbreite2.980 mm2.980 mm2.980 mm2.980 mm
    H Wenderadius (Mittellinie des Außenreifens)6.420 mm6.420 mm6.420 mm6.420 mm
    H' Wenderadius (Reifeninnenseite)3.870 mm3.870 mm3.870 mm3.870 mm
    H'' Wenderadius über Schaufelecke7.390 mm7.440 mm7.395 mm7.445 mm
    I Gesamtbetriebshöhe6.020 mm6.020 mm6.020 mm6.020 mm
    J Traghöhe am Schaufelbolzen435 mm435 mm435 mm435 mm
    K Höhe Schaufeldrehbolzen, Maximalhub4.425 mm4.425 mm4.425 mm4.425 mm
    L Überschüttbare Höhe Maximalhub3.870 mm3.870 mm3.870 mm3.870 mm
    M Auskipphöhe bei 45 Grad, Maximalhub3.090 mm2.995 mm3.090 mm2.995 mm
    N Reichweite bei 45 Grad, Maximalhub1.305 mm1.440 mm1.305 mm1.440 mm
    O Schürftiefe (horizontaler Schürfwinkel)120 mm95 mm120 mm95 mm
    P Max. Schaufelrückkippwinkel in Transportstellung45 °45 °45 °45 °
    P' Max. Schaufelrückkippwinkel, ebenerdig41 °41 °41 °41 °
    Q Schaufelrückkippwinkel bei voller Höhe61 °61 °61 °61 °
    Statische Kipplast Gerade18.830 kg19.130 kg18.670 kg19.010 kg
    Statische Kipplast Geknickt 37 Grad16.040 kg16.300 kg15.900 kg16.200 kg
    Reißkraft189 kN203 kN189 kN203 kN
    Betriebsgewicht *124.390 kg24.260 kg24.520 kg24.380 kg
    • *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
  • Gewichtsänderung

    Sonderausrüstung
    SonderausrüstungBetriebsgewichtKipplast GeradeKipplast Max. geknicktGesamtbreite (Reifenflanken)GesamthöheGesamtlänge
    Reifen 26.5R25 (L3) XHA20 kg0 kg0 kg0 mm0 mm0 mm
    Reifen 26.5R25 (L5) XLDD2A660 kg500 kg440 kg15 mm35 mm-15 mm
    Reifen 26.5R25 (L5) XMINED2 PRO1.190 kg870 kg760 kg45 mm60 mm-25 mm
    Unterfahrschutz240 kg140 kg130 kg0 mm0 mm0 mm

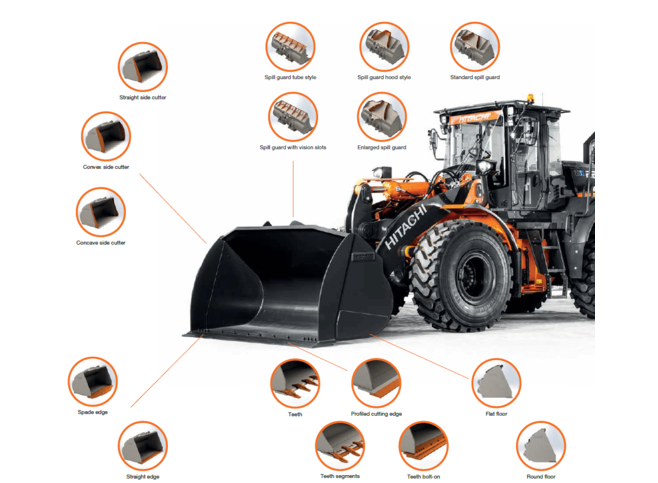

  • Schaufelauswahl

  • MOTOR

    Nennleistung

    ISO 9249 (netto) 303 PS
    ISO 9249 (netto) 226 kW
    Drehzahl bei Nennleistung 2.000 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Modell CUMMINS L9
    Maximales Drehmoment 1.636 Nm
    Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige
    Typ 4-Takt wassergekühlt, Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.100 1/min
    Emissionen Entspricht EU Stufe V
    Ansaugung Wastegate-Turbolader und Ladeluftkühler
    Bohrung 137 mm
    Nachbehandlung DPF- und SCR-System
    Hub 146 mm
    Zylinder 6 Anzahl
    Hubraum 8,9 l
  • TRIEBSTRANG

    Getriebe Drehmomentwandler, Gegenwellen-Lastschaltautomatikgetriebe mit elektronischer Steuerung und wählbaren Fahrprogrammen.
    Drehmomentwandler Einstufig, einphasig, drei Elemente mit Überbrückungskupplung
    Hauptkupplung Mehrscheiben im Ölbad; hydraulisch
    Kühlsystem Zwangsumlauf
    Max. Geschwindigkeit
    GangVorwärtsVorwärts Power-ModusRegulär bei aktivierter ÜberbrückungskupplungPower-Modus bei aktivierter ÜberbrückungskupplungRückwärtsRückwärts Power-ModusRegulär bei aktivierter ÜberbrückungskupplungPower-Modus bei aktivierter Überbrückungskupplung
    16,7 km/h7 km/h6,7 km/h7 km/h
    211,3 km/h11,3 km/h11,8 km/h11,8 km/h11,3 km/h11,3 km/h11,8 km/h11,8 km/h
    322 km/h22,2 km/h22,5 km/h22,5 km/h22 km/h22,2 km/h22,5 km/h22,5 km/h
    4 *136 km/h36 km/h36 km/h36 km/h36 km/h36 km/h36 km/h36 km/h
    • *1: Mit 26.5 R25 (L3) Reifen
  • ACHSE UND HINTERACHSANTRIEB

    Achspendelwinkel

    pro Richtung 12 °
    insgesamt 24 °
    Antriebssystem Allradantrieb
    Endantrieb HD-Planetengetriebe, im Ölbad
    Vorder- und Hinterachse Halbschwimmend
    Vorne Am Vorderrahmen befestigt
    Hinten Zentrale Drehzapfenlagerung
    Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD)

    Reifen

    Standard 26,5 R25 (L3) XHA
  • BREMSEN

    Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Vollhydraulische Zweikreisbremsanlage.
    Feststellbremsen Federspeicher-Scheibenbremse, ins Getriebe integriert
  • LENKUNG

    Typ Knicklenkung
    Lenkeinschlag (pro Seite) 37 °
    Lenkeinschlag (insgesamt) 74 °
    Zylinder Doppelt wirkender Zylinder
    Anzahl Zylinder 2 Stück
    Bohrung 85 mm
    Hub 498 mm
  • HYDRAULIKSYSTEM

    Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick

    Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung
    Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen

    Hauptpumpe (zugleich Lenkungspumpe)

    Art Doppelt wirkende Zylinder
    Maximaler Durchfluss 300 l/min
    Maximaler Durchfluss bei 2.000 1/min
    Maximaler Druck 31,4 MPa

    Lüfterpumpe

    Art Getriebetyp
    Maximaler Durchfluss 85 l/min
    Maximaler Durchfluss bei 2.000 1/min
    Maximaler Druck 16,5 MPa

    Hydraulikzylinder

    AnzahlBohrungHub
    Hubarm2145 mm884 mm
    Schaufel *11180 mm525 mm
    • *1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.

    Hydraulikspielzeiten

    NormalPowermodus
    Hubarm anheben6 s
    Hubarm absenken4,1 s
    Schaufel auskippen1,2 s
    Insgesamt11,3 s
  • FÜLLMENGEN

    Kraftstofftank 379 l
    Motorkühlmittel 37 l
    Motoröl 33 l
    Drehmomentwandler und Getriebe 51 l
    Vorderachsdifferenzial und Radnaben 48 l
    Hinterachsdifferenzial und Radnaben 48 l
    Hydrauliköltank 139 l
    DEF/AdBlue-Tank 48 l
  • Abmessungen

    Technische Daten
    SchaufeltypUniversalschaufel, Schaufel mit rundem Boden mit UnterschraubmesserUniversalschaufel, Schaufel mit rundem Boden mit angeschweißtem Adapter und ZähnenUniversalschaufel, Schaufel mit flachem Boden mit UnterschraubmesserUniversalschaufel, Schaufel mit flachem Boden mit angeschweißtem Adapter und Zähnen
    Schaufelvolumen ISO gehäuft4,3 m³4,1 m³4,3 m³4,1 m³
    Schaufelvolumen ISO gestrichen3,7 m³3,5 m³3,7 m³3,5 m³
    A Gesamtlänge9.015 mm9.175 mm9.015 mm9.175 mm
    A' Gesamtlänge (ohne Schaufel)7.450 mm7.450 mm7.450 mm7.450 mm
    B Gesamthöhe3.530 mm3.530 mm3.530 mm3.530 mm
    C Breite über Reifen2.930 mm2.930 mm2.930 mm2.930 mm
    D Radstand3.540 mm3.540 mm3.540 mm3.540 mm
    E Bodenfreiheit505 mm505 mm505 mm505 mm
    F Spurweite2.230 mm2.230 mm2.230 mm2.230 mm
    G Schaufelbreite2.980 mm2.980 mm2.980 mm2.980 mm
    H Wenderadius (Mittellinie des Außenreifens)6.420 mm6.420 mm6.420 mm6.420 mm
    H' Wenderadius (Reifeninnenseite)3.870 mm3.870 mm3.870 mm3.870 mm
    H'' Wenderadius über Schaufelecke7.390 mm7.440 mm7.395 mm7.445 mm
    I Gesamtbetriebshöhe6.020 mm6.020 mm6.020 mm6.020 mm
    J Traghöhe am Schaufelbolzen435 mm435 mm435 mm435 mm
    K Höhe Schaufeldrehbolzen, Maximalhub4.425 mm4.425 mm4.425 mm4.425 mm
    L Überschüttbare Höhe Maximalhub3.870 mm3.870 mm3.870 mm3.870 mm
    M Auskipphöhe bei 45 Grad, Maximalhub3.090 mm2.995 mm3.090 mm2.995 mm
    N Reichweite bei 45 Grad, Maximalhub1.305 mm1.440 mm1.305 mm1.440 mm
    O Schürftiefe (horizontaler Schürfwinkel)120 mm95 mm120 mm95 mm
    P Max. Schaufelrückkippwinkel in Transportstellung45 °45 °45 °45 °
    P' Max. Schaufelrückkippwinkel, ebenerdig41 °41 °41 °41 °
    Q Schaufelrückkippwinkel bei voller Höhe61 °61 °61 °61 °
    Statische Kipplast Gerade18.830 kg19.130 kg18.670 kg19.010 kg
    Statische Kipplast Geknickt 37 Grad16.040 kg16.300 kg15.900 kg16.200 kg
    Reißkraft189 kN203 kN189 kN203 kN
    Betriebsgewicht *124.390 kg24.260 kg24.520 kg24.380 kg
    • *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
  • Gewichtsänderung

    Sonderausrüstung
    SonderausrüstungBetriebsgewichtKipplast GeradeKipplast Max. geknicktGesamtbreite (Reifenflanken)GesamthöheGesamtlänge
    Reifen 26.5R25 (L3) XHA20 kg0 kg0 kg0 mm0 mm0 mm
    Reifen 26.5R25 (L5) XLDD2A660 kg500 kg440 kg15 mm35 mm-15 mm
    Reifen 26.5R25 (L5) XMINED2 PRO1.190 kg870 kg760 kg45 mm60 mm-25 mm
    Unterfahrschutz240 kg140 kg130 kg0 mm0 mm0 mm
  • Schaufelauswahl

  • MOTOR

    Nennleistung

    ISO 9249 (netto) 303 PS
    ISO 9249 (netto) 226 kW
    Drehzahl bei Nennleistung 2.000 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Modell CUMMINS L9
    Maximales Drehmoment 1.636 Nm
    Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige
    Typ 4-Takt wassergekühlt, Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.100 1/min
    Emissionen Entspricht EU Stufe V
    Ansaugung Wastegate-Turbolader und Ladeluftkühler
    Bohrung 137 mm
    Nachbehandlung DPF- und SCR-System
    Hub 146 mm
    Zylinder 6 Anzahl
    Hubraum 8,9 l
  • TRIEBSTRANG

    Getriebe Drehmomentwandler, Gegenwellen-Lastschaltautomatikgetriebe mit elektronischer Steuerung und wählbaren Fahrprogrammen.
    Drehmomentwandler Einstufig, einphasig, drei Elemente mit Überbrückungskupplung
    Hauptkupplung Mehrscheiben im Ölbad; hydraulisch
    Kühlsystem Zwangsumlauf
    Max. Geschwindigkeit
    GangVorwärtsVorwärts Power-ModusRegulär bei aktivierter ÜberbrückungskupplungPower-Modus bei aktivierter ÜberbrückungskupplungRückwärtsRückwärts Power-ModusRegulär bei aktivierter ÜberbrückungskupplungPower-Modus bei aktivierter Überbrückungskupplung
    16,7 km/h7 km/h6,7 km/h7 km/h
    211,3 km/h11,3 km/h11,8 km/h11,8 km/h11,3 km/h11,3 km/h11,8 km/h11,8 km/h
    322 km/h22,2 km/h22,5 km/h22,5 km/h22 km/h22,2 km/h22,5 km/h22,5 km/h
    4 *136 km/h36 km/h36 km/h36 km/h36 km/h36 km/h36 km/h36 km/h
    • *1: Mit 26.5 R25 (L3) Reifen
  • ACHSE UND HINTERACHSANTRIEB

    Achspendelwinkel

    pro Richtung 12 °
    insgesamt 24 °
    Antriebssystem Allradantrieb
    Endantrieb HD-Planetengetriebe, im Ölbad
    Vorder- und Hinterachse Halbschwimmend
    Vorne Am Vorderrahmen befestigt
    Hinten Zentrale Drehzapfenlagerung
    Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD)

    Reifen

    Standard 26,5 R25 (L3) XHA
  • BREMSEN

    Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Vollhydraulische Zweikreisbremsanlage.
    Feststellbremsen Federspeicher-Scheibenbremse, ins Getriebe integriert
  • LENKUNG

    Typ Knicklenkung
    Lenkeinschlag (pro Seite) 37 °
    Lenkeinschlag (insgesamt) 74 °
    Zylinder Doppelt wirkender Zylinder
    Anzahl Zylinder 2 Stück
    Bohrung 85 mm
    Hub 498 mm
  • HYDRAULIKSYSTEM

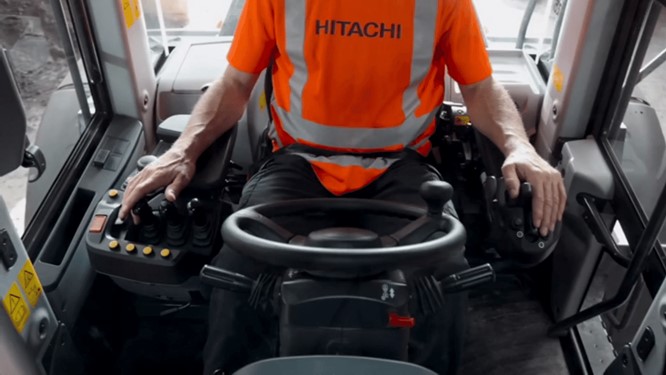

    Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick

    Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung
    Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen

    Hauptpumpe (zugleich Lenkungspumpe)

    Art Doppelt wirkende Zylinder
    Maximaler Durchfluss 300 l/min
    Maximaler Durchfluss bei 2.000 1/min
    Maximaler Druck 31,4 MPa

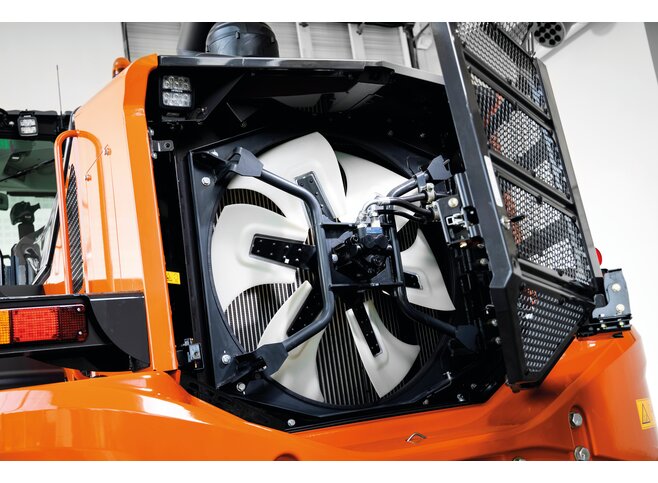

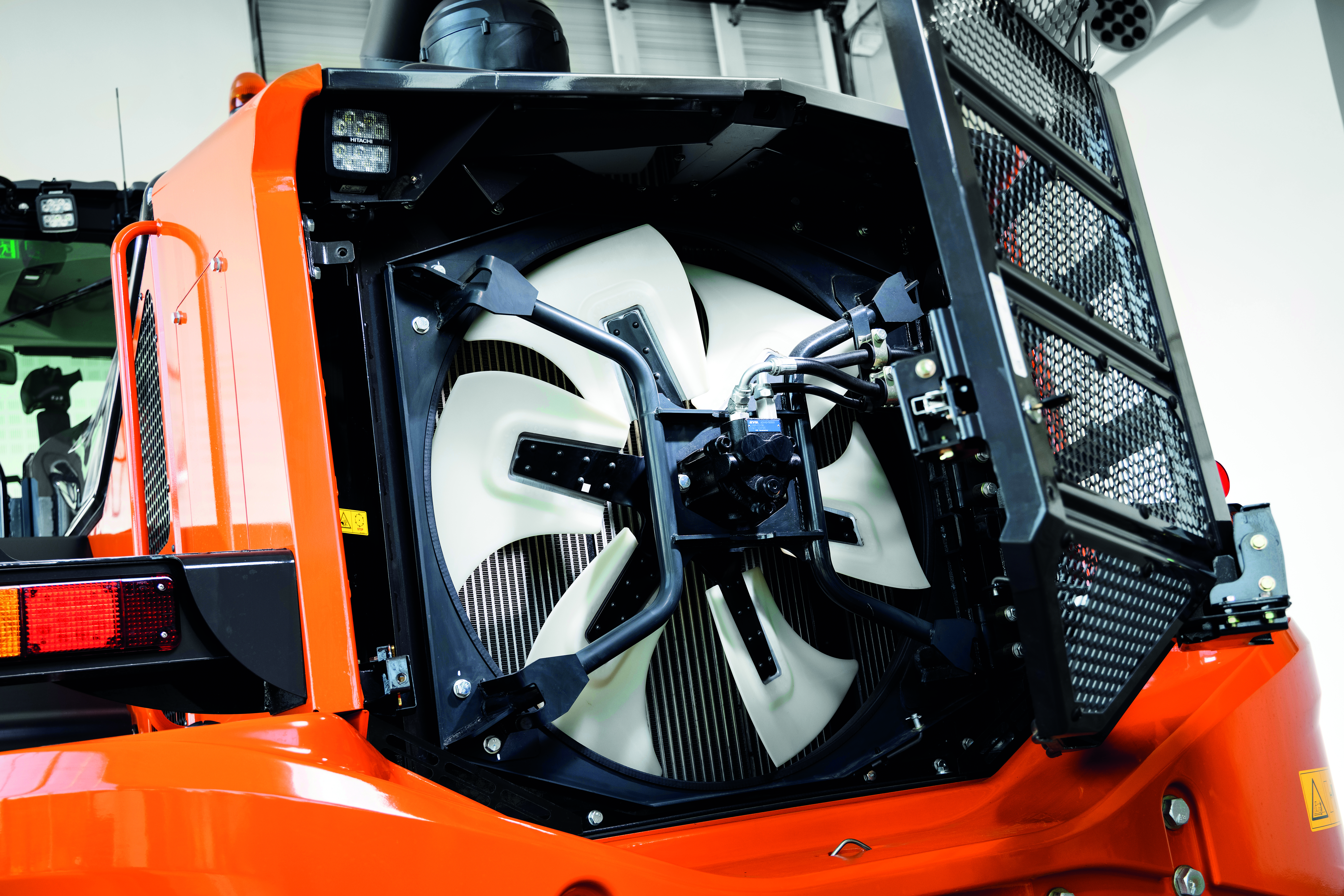

    Lüfterpumpe

    Art Getriebetyp
    Maximaler Durchfluss 85 l/min
    Maximaler Durchfluss bei 2.000 1/min
    Maximaler Druck 16,5 MPa

    Hydraulikzylinder

    AnzahlBohrungHub
    Hubarm2145 mm884 mm
    Schaufel *11180 mm525 mm
    • *1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.

    Hydraulikspielzeiten

    NormalPowermodus
    Hubarm anheben6 s
    Hubarm absenken4,1 s
    Schaufel auskippen1,2 s
    Insgesamt11,3 s
  • FÜLLMENGEN

    Kraftstofftank 379 l
    Motorkühlmittel 37 l
    Motoröl 33 l
    Drehmomentwandler und Getriebe 51 l
    Vorderachsdifferenzial und Radnaben 48 l
    Hinterachsdifferenzial und Radnaben 48 l
    Hydrauliköltank 139 l
    DEF/AdBlue-Tank 48 l
  • Abmessungen

    Technische Daten
    SchaufeltypUniversalschaufel, Schaufel mit rundem Boden mit UnterschraubmesserUniversalschaufel, Schaufel mit rundem Boden mit angeschweißtem Adapter und ZähnenUniversalschaufel, Schaufel mit flachem Boden mit UnterschraubmesserUniversalschaufel, Schaufel mit flachem Boden mit angeschweißtem Adapter und Zähnen
    Schaufelvolumen ISO gehäuft4,3 m³4,1 m³4,3 m³4,1 m³
    Schaufelvolumen ISO gestrichen3,7 m³3,5 m³3,7 m³3,5 m³
    A Gesamtlänge9.015 mm9.175 mm9.015 mm9.175 mm
    A' Gesamtlänge (ohne Schaufel)7.450 mm7.450 mm7.450 mm7.450 mm
    B Gesamthöhe3.530 mm3.530 mm3.530 mm3.530 mm
    C Breite über Reifen2.930 mm2.930 mm2.930 mm2.930 mm
    D Radstand3.540 mm3.540 mm3.540 mm3.540 mm
    E Bodenfreiheit505 mm505 mm505 mm505 mm
    F Spurweite2.230 mm2.230 mm2.230 mm2.230 mm
    G Schaufelbreite2.980 mm2.980 mm2.980 mm2.980 mm
    H Wenderadius (Mittellinie des Außenreifens)6.420 mm6.420 mm6.420 mm6.420 mm
    H' Wenderadius (Reifeninnenseite)3.870 mm3.870 mm3.870 mm3.870 mm
    H'' Wenderadius über Schaufelecke7.390 mm7.440 mm7.395 mm7.445 mm
    I Gesamtbetriebshöhe6.020 mm6.020 mm6.020 mm6.020 mm
    J Traghöhe am Schaufelbolzen435 mm435 mm435 mm435 mm
    K Höhe Schaufeldrehbolzen, Maximalhub4.425 mm4.425 mm4.425 mm4.425 mm
    L Überschüttbare Höhe Maximalhub3.870 mm3.870 mm3.870 mm3.870 mm
    M Auskipphöhe bei 45 Grad, Maximalhub3.090 mm2.995 mm3.090 mm2.995 mm
    N Reichweite bei 45 Grad, Maximalhub1.305 mm1.440 mm1.305 mm1.440 mm
    O Schürftiefe (horizontaler Schürfwinkel)120 mm95 mm120 mm95 mm
    P Max. Schaufelrückkippwinkel in Transportstellung45 °45 °45 °45 °
    P' Max. Schaufelrückkippwinkel, ebenerdig41 °41 °41 °41 °
    Q Schaufelrückkippwinkel bei voller Höhe61 °61 °61 °61 °
    Statische Kipplast Gerade18.830 kg19.130 kg18.670 kg19.010 kg
    Statische Kipplast Geknickt 37 Grad16.040 kg16.300 kg15.900 kg16.200 kg
    Reißkraft189 kN203 kN189 kN203 kN
    Betriebsgewicht *124.390 kg24.260 kg24.520 kg24.380 kg
    • *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
  • Gewichtsänderung

    Sonderausrüstung
    SonderausrüstungBetriebsgewichtKipplast GeradeKipplast Max. geknicktGesamtbreite (Reifenflanken)GesamthöheGesamtlänge
    Reifen 26.5R25 (L3) XHA20 kg0 kg0 kg0 mm0 mm0 mm
    Reifen 26.5R25 (L5) XLDD2A660 kg500 kg440 kg15 mm35 mm-15 mm
    Reifen 26.5R25 (L5) XMINED2 PRO1.190 kg870 kg760 kg45 mm60 mm-25 mm
    Unterfahrschutz240 kg140 kg130 kg0 mm0 mm0 mm
  • Schaufelauswahl

  • MOTOR

    Nennleistung

    ISO 9249 (netto) 303 PS
    ISO 9249 (netto) 226 kW
    Drehzahl bei Nennleistung 2.000 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Modell CUMMINS L9
    Maximales Drehmoment 1.636 Nm
    Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige
    Typ 4-Takt wassergekühlt, Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.100 1/min
    Emissionen Entspricht EU Stufe V
    Ansaugung Wastegate-Turbolader und Ladeluftkühler
    Bohrung 137 mm
    Nachbehandlung DPF- und SCR-System
    Hub 146 mm
    Zylinder 6 Anzahl
    Hubraum 8,9 l
  • TRIEBSTRANG

    Getriebe Drehmomentwandler, Gegenwellen-Lastschaltautomatikgetriebe mit elektronischer Steuerung und wählbaren Fahrprogrammen.
    Drehmomentwandler Einstufig, einphasig, drei Elemente mit Überbrückungskupplung
    Hauptkupplung Mehrscheiben im Ölbad; hydraulisch
    Kühlsystem Zwangsumlauf
    Max. Geschwindigkeit
    GangVorwärtsVorwärts Power-ModusRegulär bei aktivierter ÜberbrückungskupplungPower-Modus bei aktivierter ÜberbrückungskupplungRückwärtsRückwärts Power-ModusRegulär bei aktivierter ÜberbrückungskupplungPower-Modus bei aktivierter Überbrückungskupplung
    16,7 km/h7 km/h6,7 km/h7 km/h
    211,3 km/h11,3 km/h11,8 km/h11,8 km/h11,3 km/h11,3 km/h11,8 km/h11,8 km/h
    322 km/h22,2 km/h22,5 km/h22,5 km/h22 km/h22,2 km/h22,5 km/h22,5 km/h
    4 *136 km/h36 km/h36 km/h36 km/h36 km/h36 km/h36 km/h36 km/h
    • *1: Mit 26.5 R25 (L3) Reifen
  • ACHSE UND HINTERACHSANTRIEB

    Achspendelwinkel

    pro Richtung 12 °
    insgesamt 24 °
    Antriebssystem Allradantrieb
    Endantrieb HD-Planetengetriebe, im Ölbad
    Vorder- und Hinterachse Halbschwimmend
    Vorne Am Vorderrahmen befestigt
    Hinten Zentrale Drehzapfenlagerung
    Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD)

    Reifen

    Standard 26,5 R25 (L3) XHA
  • BREMSEN

    Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Vollhydraulische Zweikreisbremsanlage.
    Feststellbremsen Federspeicher-Scheibenbremse, ins Getriebe integriert
  • LENKUNG

    Typ Knicklenkung
    Lenkeinschlag (pro Seite) 37 °
    Lenkeinschlag (insgesamt) 74 °
    Zylinder Doppelt wirkender Zylinder
    Anzahl Zylinder 2 Stück
    Bohrung 85 mm
    Hub 498 mm
  • HYDRAULIKSYSTEM

    Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick

    Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung
    Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen

    Hauptpumpe (zugleich Lenkungspumpe)

    Art Doppelt wirkende Zylinder
    Maximaler Durchfluss 300 l/min
    Maximaler Durchfluss bei 2.000 1/min
    Maximaler Druck 31,4 MPa

    Lüfterpumpe

    Art Getriebetyp
    Maximaler Durchfluss 85 l/min
    Maximaler Durchfluss bei 2.000 1/min
    Maximaler Druck 16,5 MPa

    Hydraulikzylinder

    AnzahlBohrungHub
    Hubarm2145 mm884 mm
    Schaufel *11180 mm525 mm
    • *1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.

    Hydraulikspielzeiten

    NormalPowermodus
    Hubarm anheben6 s
    Hubarm absenken4,1 s
    Schaufel auskippen1,2 s
    Insgesamt11,3 s
  • FÜLLMENGEN

    Kraftstofftank 379 l
    Motorkühlmittel 37 l
    Motoröl 33 l
    Drehmomentwandler und Getriebe 51 l
    Vorderachsdifferenzial und Radnaben 48 l
    Hinterachsdifferenzial und Radnaben 48 l
    Hydrauliköltank 139 l
    DEF/AdBlue-Tank 48 l
  • Abmessungen

    Technische Daten
    SchaufeltypUniversalschaufel, Schaufel mit rundem Boden mit UnterschraubmesserUniversalschaufel, Schaufel mit rundem Boden mit angeschweißtem Adapter und ZähnenUniversalschaufel, Schaufel mit flachem Boden mit UnterschraubmesserUniversalschaufel, Schaufel mit flachem Boden mit angeschweißtem Adapter und Zähnen
    Schaufelvolumen ISO gehäuft4,3 m³4,1 m³4,3 m³4,1 m³
    Schaufelvolumen ISO gestrichen3,7 m³3,5 m³3,7 m³3,5 m³
    A Gesamtlänge9.015 mm9.175 mm9.015 mm9.175 mm
    A' Gesamtlänge (ohne Schaufel)7.450 mm7.450 mm7.450 mm7.450 mm
    B Gesamthöhe3.530 mm3.530 mm3.530 mm3.530 mm
    C Breite über Reifen2.930 mm2.930 mm2.930 mm2.930 mm
    D Radstand3.540 mm3.540 mm3.540 mm3.540 mm
    E Bodenfreiheit505 mm505 mm505 mm505 mm
    F Spurweite2.230 mm2.230 mm2.230 mm2.230 mm
    G Schaufelbreite2.980 mm2.980 mm2.980 mm2.980 mm
    H Wenderadius (Mittellinie des Außenreifens)6.420 mm6.420 mm6.420 mm6.420 mm
    H' Wenderadius (Reifeninnenseite)3.870 mm3.870 mm3.870 mm3.870 mm
    H'' Wenderadius über Schaufelecke7.390 mm7.440 mm7.395 mm7.445 mm
    I Gesamtbetriebshöhe6.020 mm6.020 mm6.020 mm6.020 mm
    J Traghöhe am Schaufelbolzen435 mm435 mm435 mm435 mm
    K Höhe Schaufeldrehbolzen, Maximalhub4.425 mm4.425 mm4.425 mm4.425 mm
    L Überschüttbare Höhe Maximalhub3.870 mm3.870 mm3.870 mm3.870 mm
    M Auskipphöhe bei 45 Grad, Maximalhub3.090 mm2.995 mm3.090 mm2.995 mm
    N Reichweite bei 45 Grad, Maximalhub1.305 mm1.440 mm1.305 mm1.440 mm
    O Schürftiefe (horizontaler Schürfwinkel)120 mm95 mm120 mm95 mm
    P Max. Schaufelrückkippwinkel in Transportstellung45 °45 °45 °45 °
    P' Max. Schaufelrückkippwinkel, ebenerdig41 °41 °41 °41 °
    Q Schaufelrückkippwinkel bei voller Höhe61 °61 °61 °61 °
    Statische Kipplast Gerade18.830 kg19.130 kg18.670 kg19.010 kg
    Statische Kipplast Geknickt 37 Grad16.040 kg16.300 kg15.900 kg16.200 kg
    Reißkraft189 kN203 kN189 kN203 kN
    Betriebsgewicht *124.390 kg24.260 kg24.520 kg24.380 kg
    • *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
  • Gewichtsänderung

    Sonderausrüstung
    SonderausrüstungBetriebsgewichtKipplast GeradeKipplast Max. geknicktGesamtbreite (Reifenflanken)GesamthöheGesamtlänge
    Reifen 26.5R25 (L3) XHA20 kg0 kg0 kg0 mm0 mm0 mm
    Reifen 26.5R25 (L5) XLDD2A660 kg500 kg440 kg15 mm35 mm-15 mm
    Reifen 26.5R25 (L5) XMINED2 PRO1.190 kg870 kg760 kg45 mm60 mm-25 mm
    Unterfahrschutz240 kg140 kg130 kg0 mm0 mm0 mm
  • Schaufelauswahl

Hinweis: Irrtümer und technische Änderungen vorbehalten.

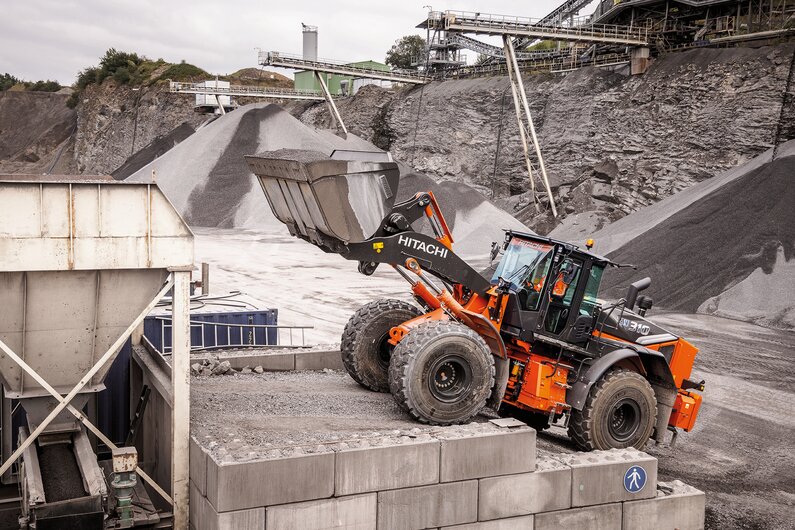

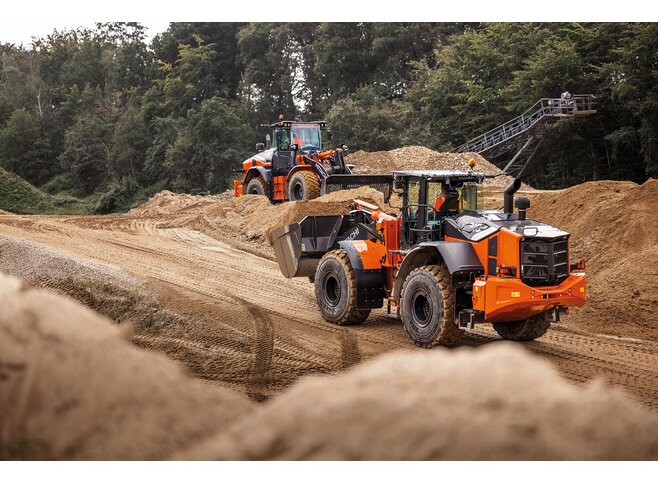

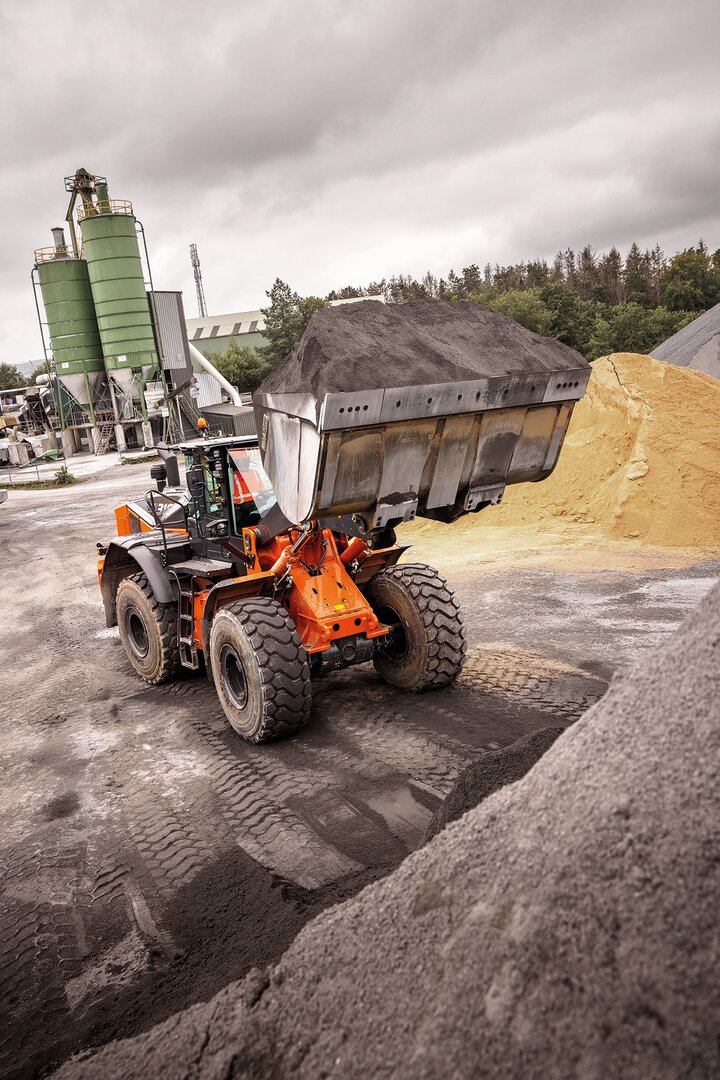

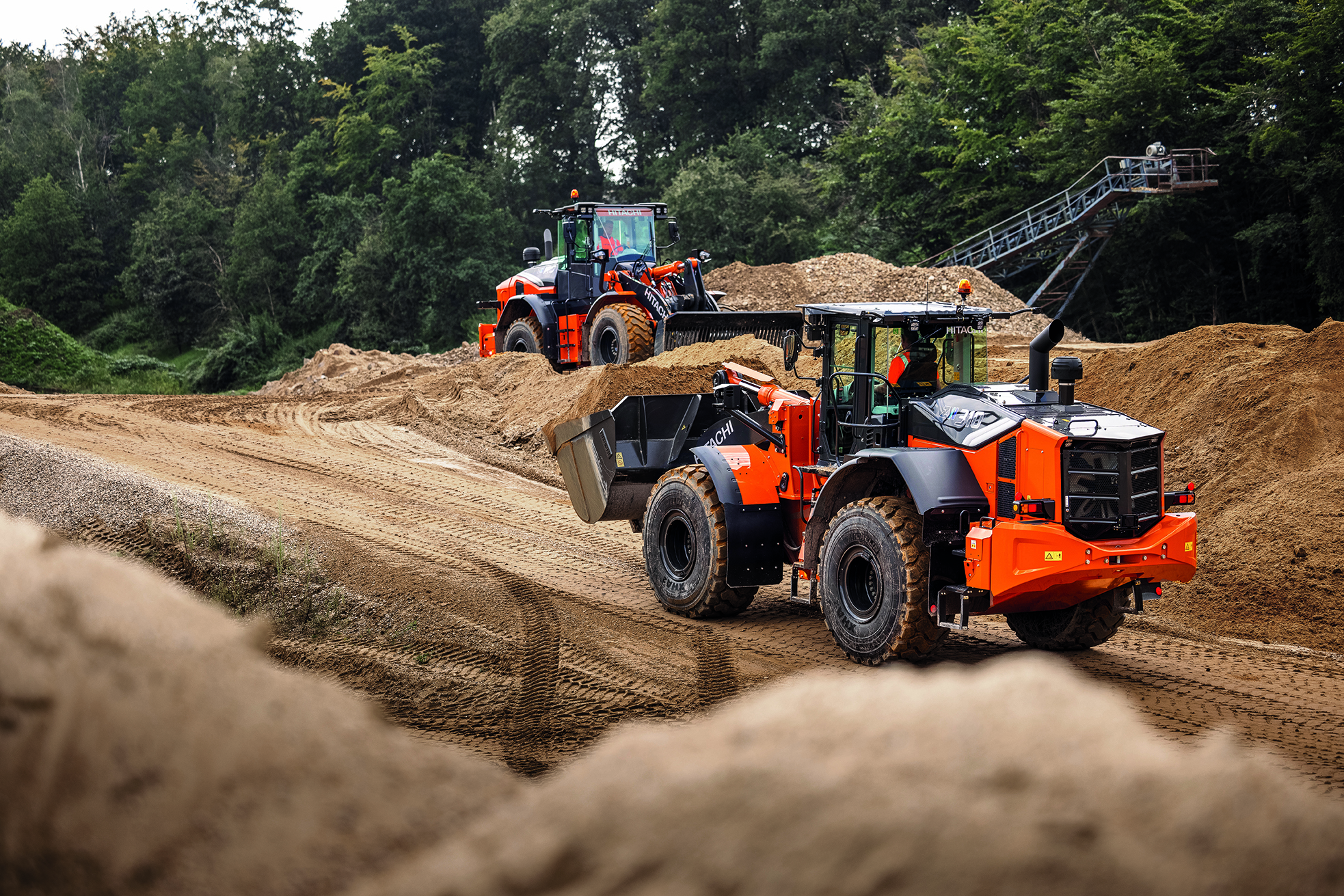

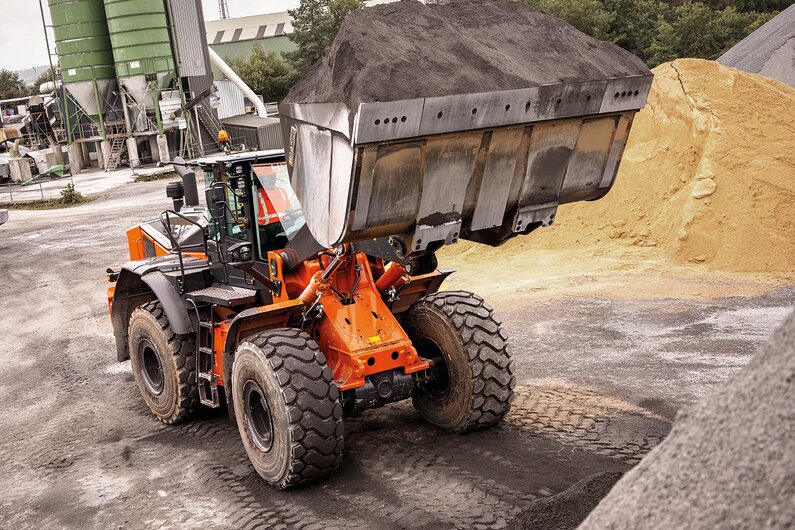

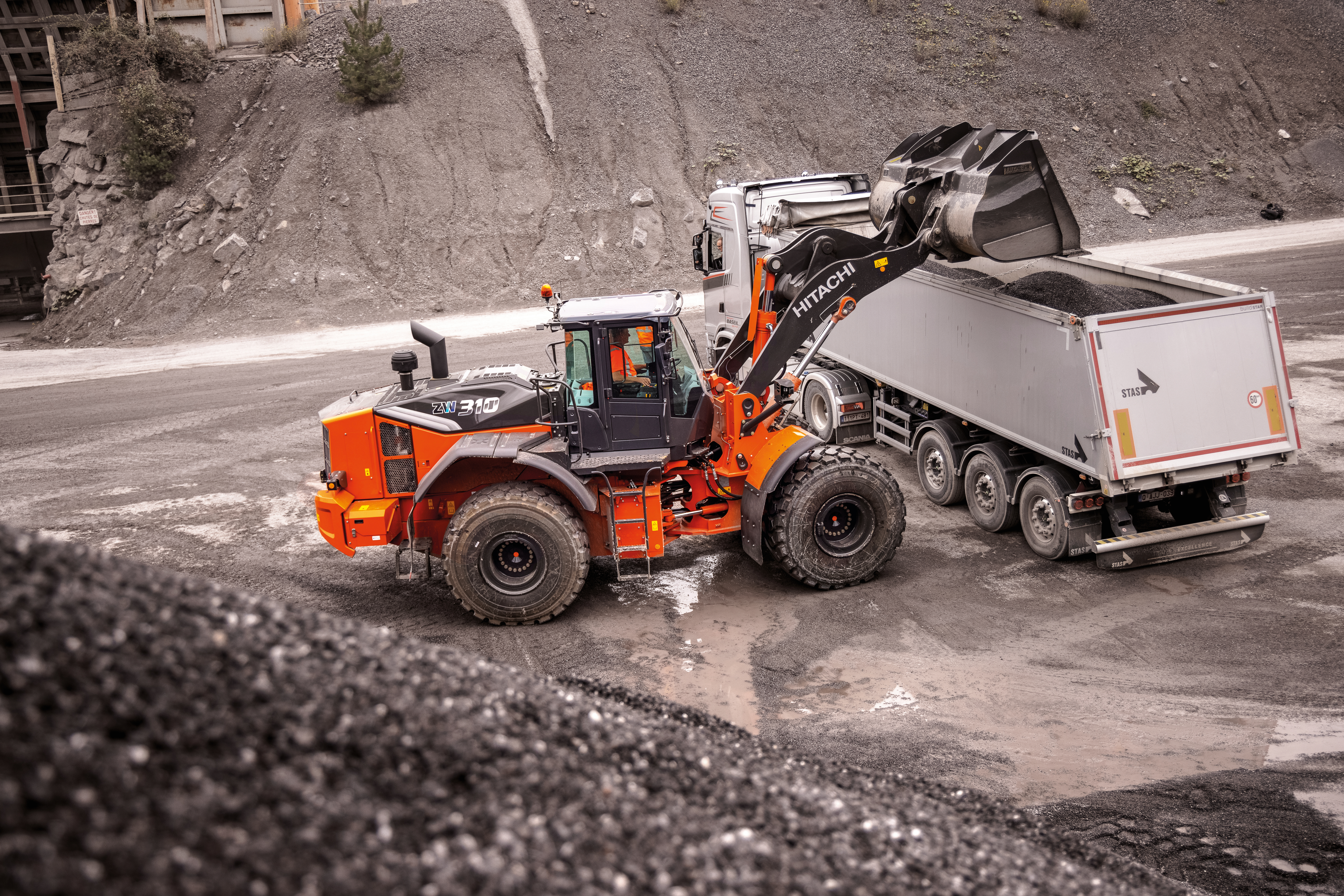

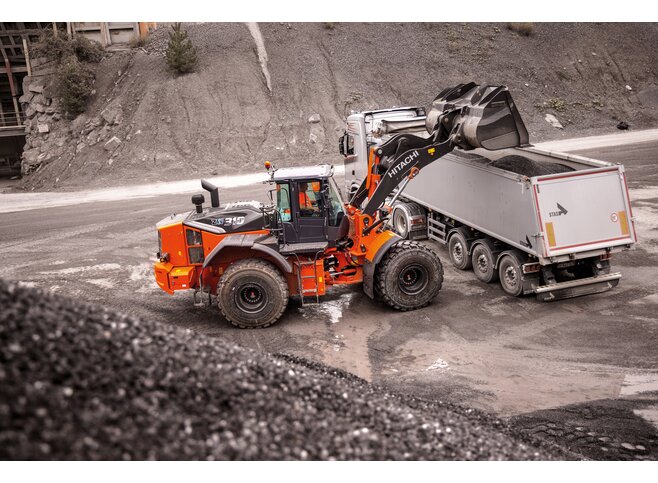

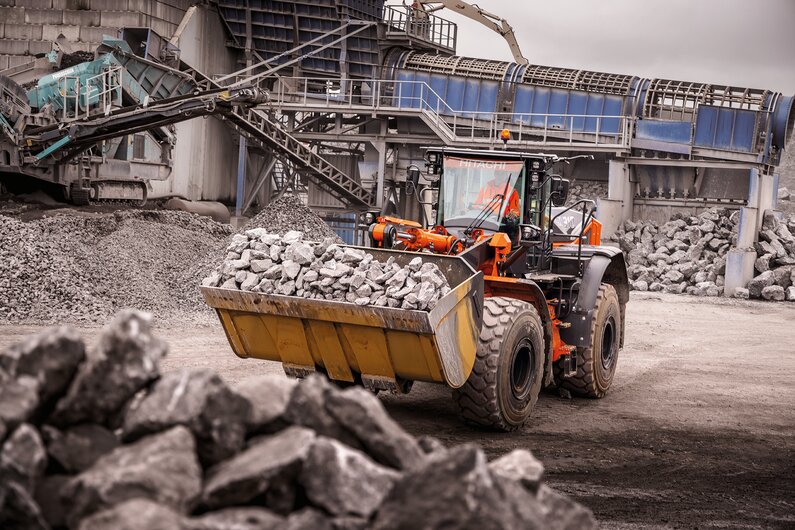

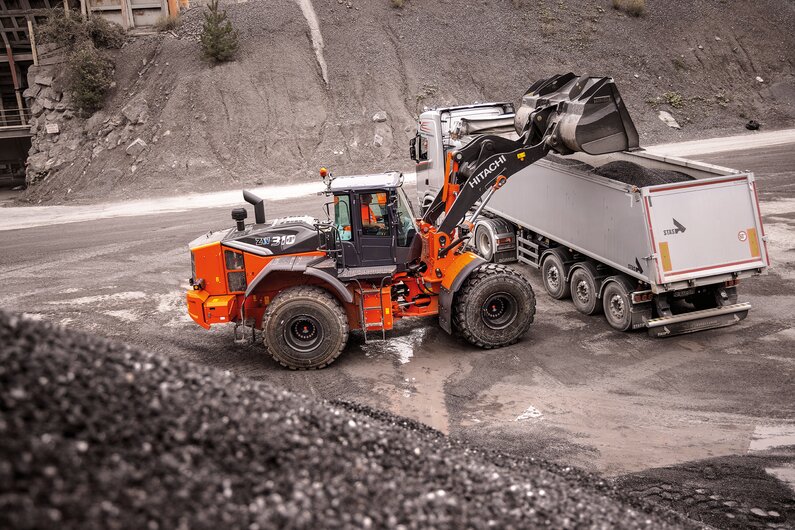

Der Hitachi ZW310-7 Radlader

Die neuen Hitachi-Radlader wurden von den Hitachi-Ingenieuren mit dem Ziel entwickelt, optimal den Anforderungen des europäischen Marktes zu entsprechen und neue Maßstäbe in den Bereichen Technologie, Produktivität, Langlebigkeit und Umweltverträglichkeit zu setzen.

Ebenso legten die Entwickler ein besonderes Augenmerk auf Sicherheit, Zuverlässigkeit und große Bedienerfreundlichkeit für den Anwender. Die vielfältigen Einsatzmöglichkeiten der Radlader ermöglichen es dem Anwender, eine große Bandbreite an Aufgaben zu bewältigen und seine Vorhaben umzusetzen.

Downloads

Hitachi ZW310-7 (Deutsch) 5.65 MB
Download

Hitachi ZW310-7 (Polnisch) 5.65 MB
Download

Gebrauchtmaschinen

Hitachi ZW310-5

Hitachi ZW310-5

Referenz Nummer0010315177
Baujahr2016
Betriebsstunden10165
PreisAuf Anfrage

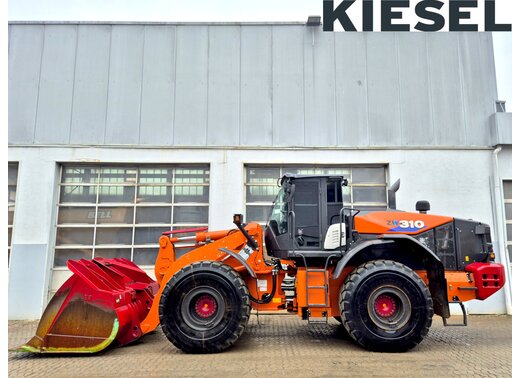

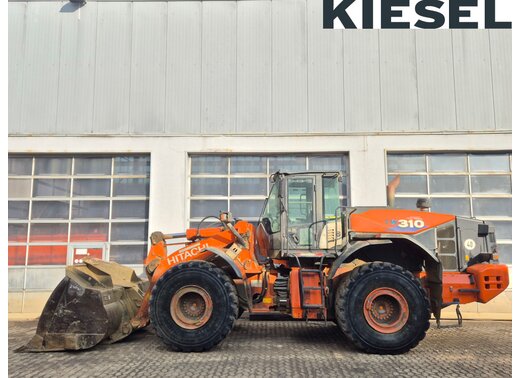

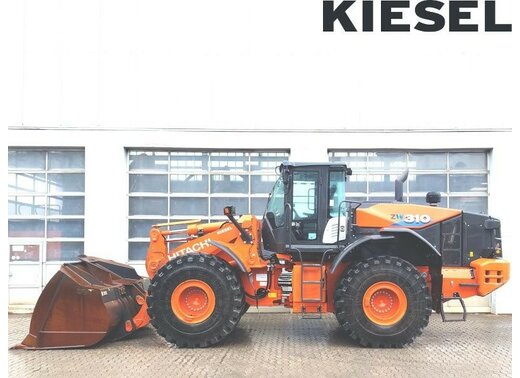

Hitachi ZW310-6

Hitachi ZW310-6

Referenz Nummer0010318187
Baujahr2018
Betriebsstunden11330
PreisAuf Anfrage
Hitachi ZW310-5

Hitachi ZW310-5

Referenz Nummer0010314002
Baujahr2014
Betriebsstunden12290
Preis55.000,00
