G1500

Betriebsgewicht: 1.525 kg
max. Schaufelvolumen: 0,38
Motorleistung: 19 kW
Leistung
Leistung

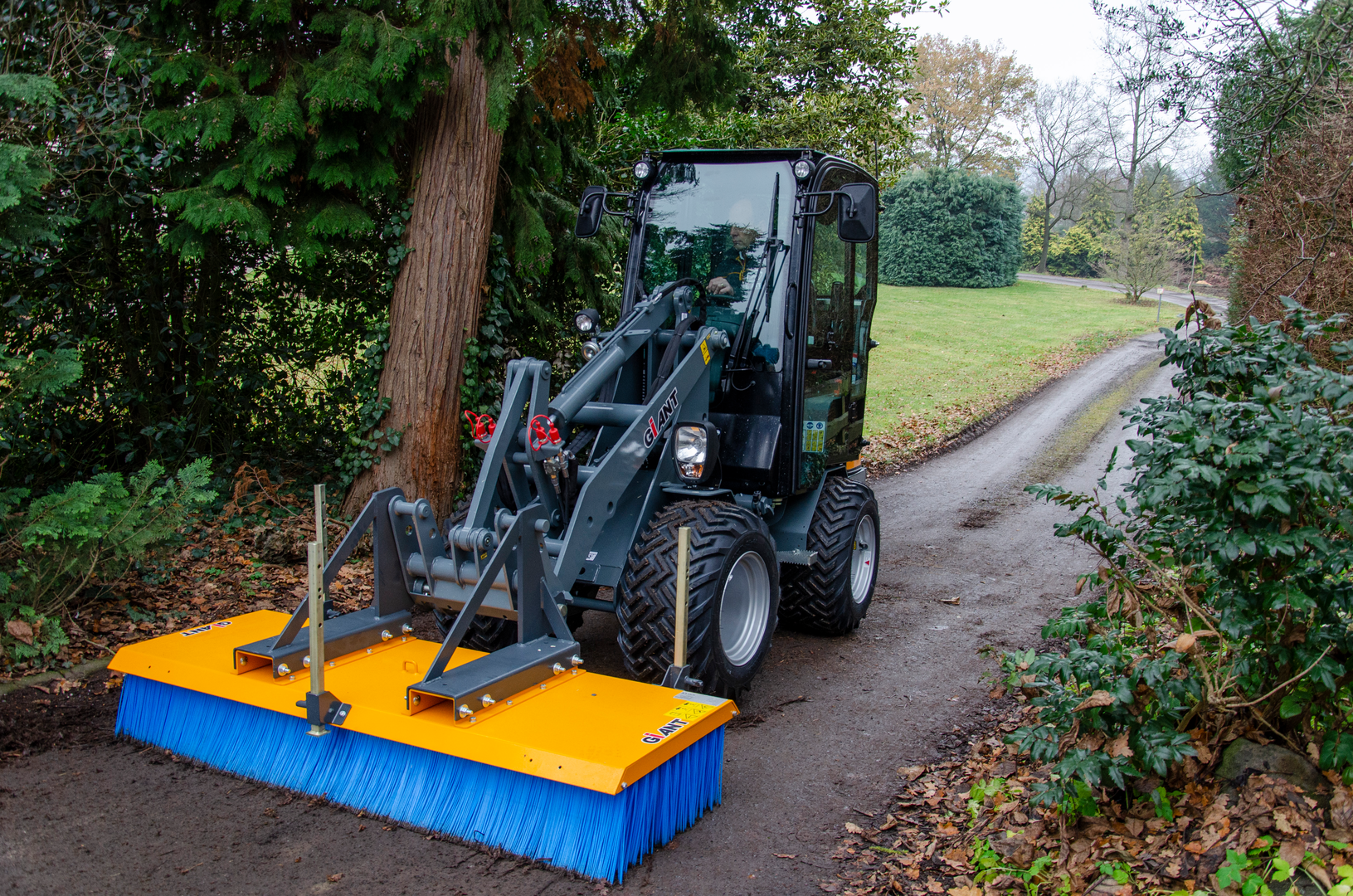

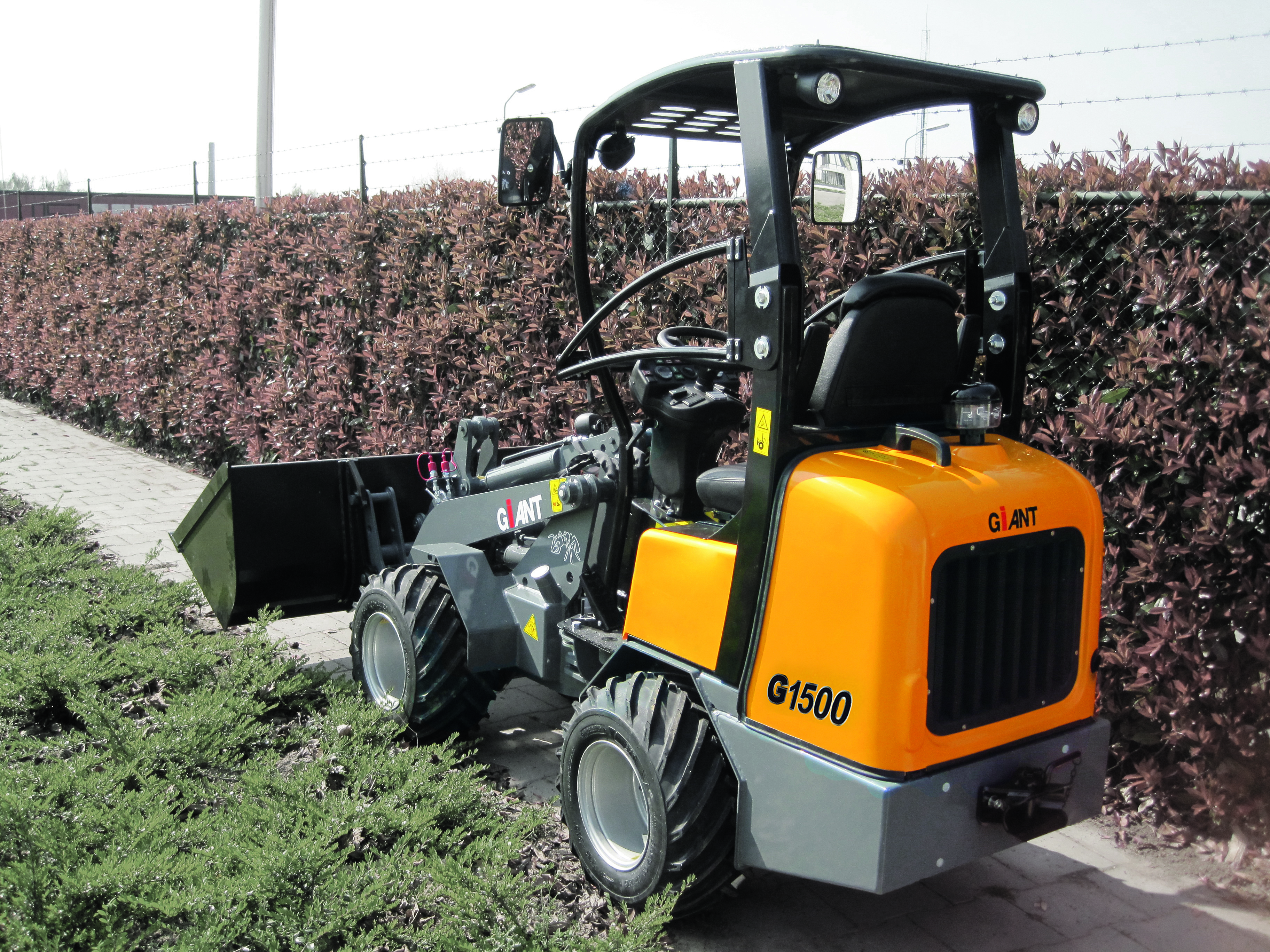

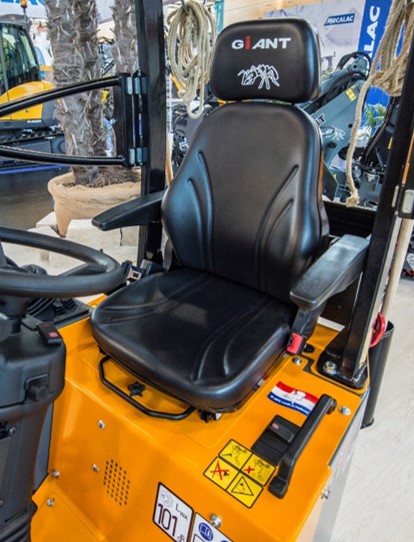

Komfort/Kabine
Komfort/Kabine
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit

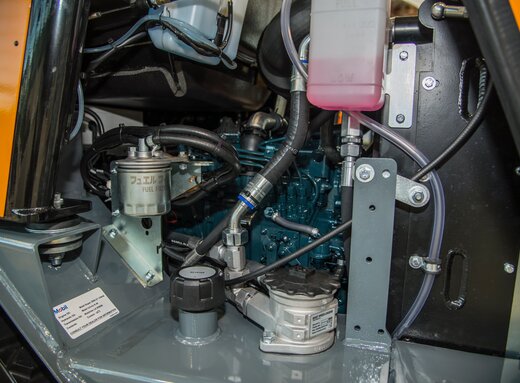

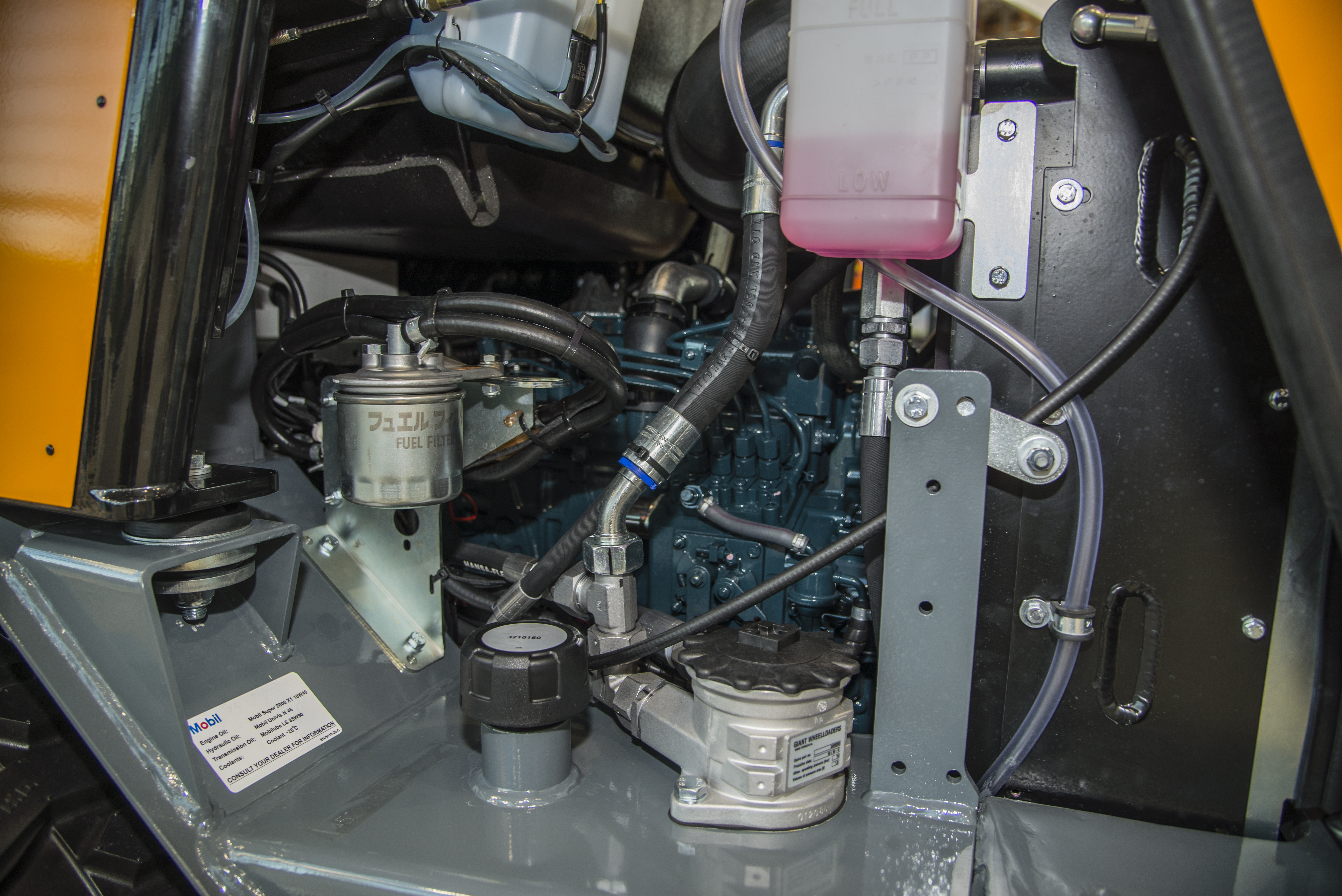

Wartung
Wartung

Varianten

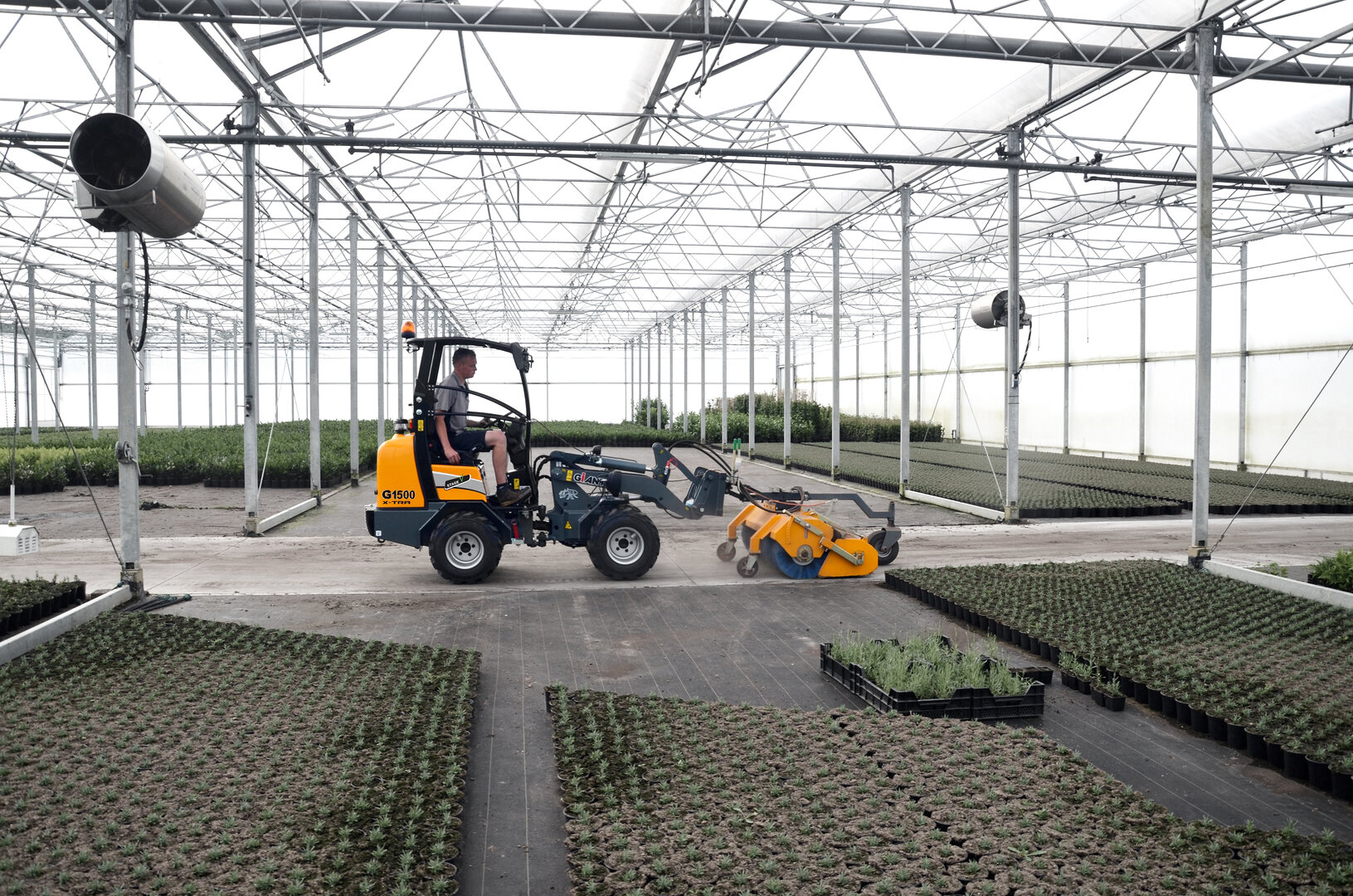

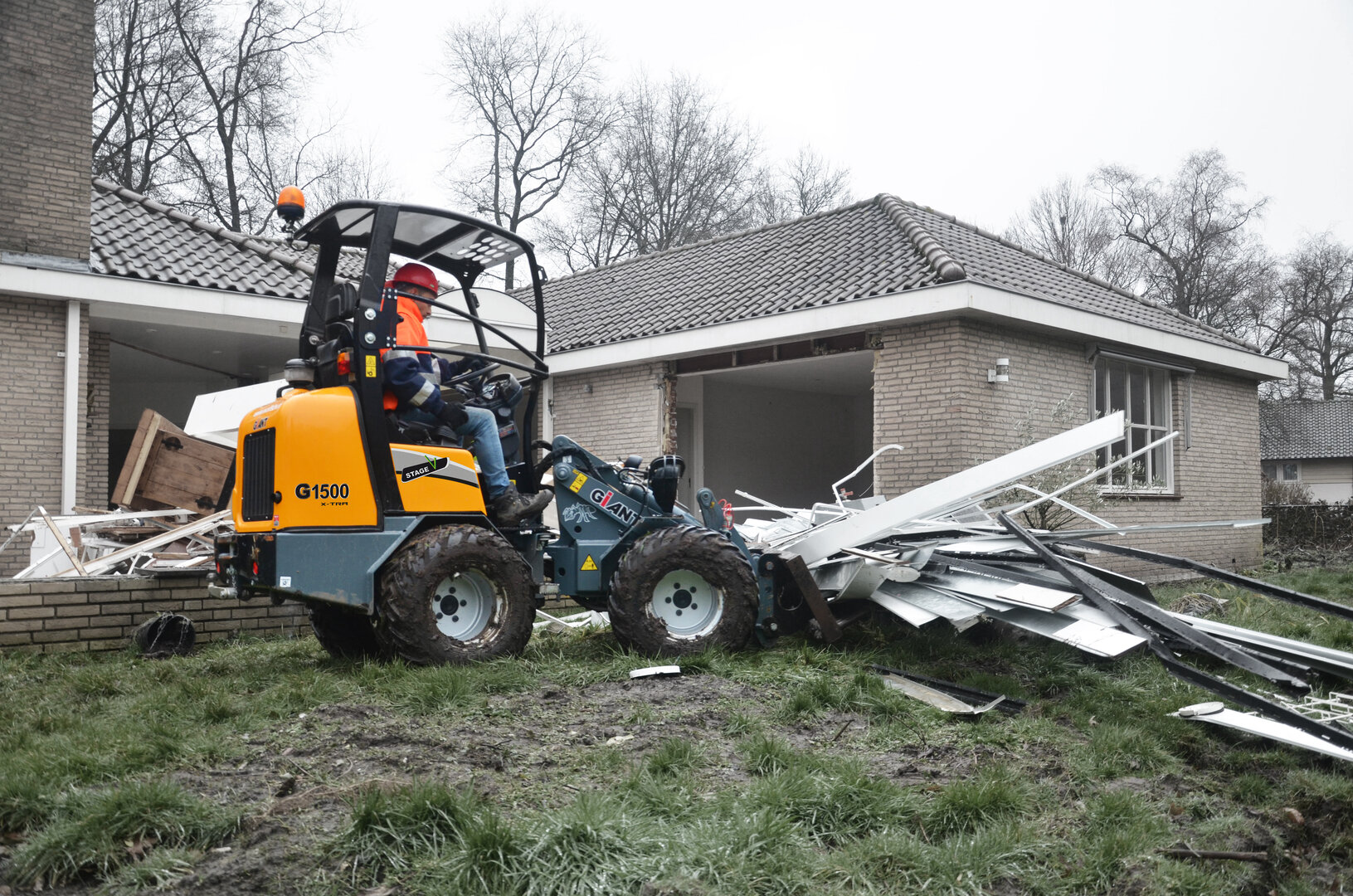

X-TRA

Das niedriger angelenkte Hubgerüst erzeugt noch höhere Hubkräfte und Kipplasten.

Technische Daten

Modell
  • G1500
  • G1500 X-tra
  • G1500 X-tra HD Y
  • G1500 X-tra Y
  • G1500 Y
  • ALLGEMEIN

    Betriebsgewicht 1.480 kg

    Reifen

    Standard (Fahrzeugbreite) 26x12.00-12 SKID (1100 mm)

    Schaufelinhalt

    Von 0,21 m³
    Bis 0,38 m³

    Schnellwechsler

    Modell GIANT Standard
    Ausführung Hydraulisch
  • MOTOR

    Nennleistung

    Leistung 26 PS
    Leistung 19 kW
    Modell Kubota
    Maximales Drehmoment 88 Nm
    Typ D1105 (wassergekühlt)
    Drehzahl Maximales Drehmoment 2.050 1/min
    Zylinder 3 Stück

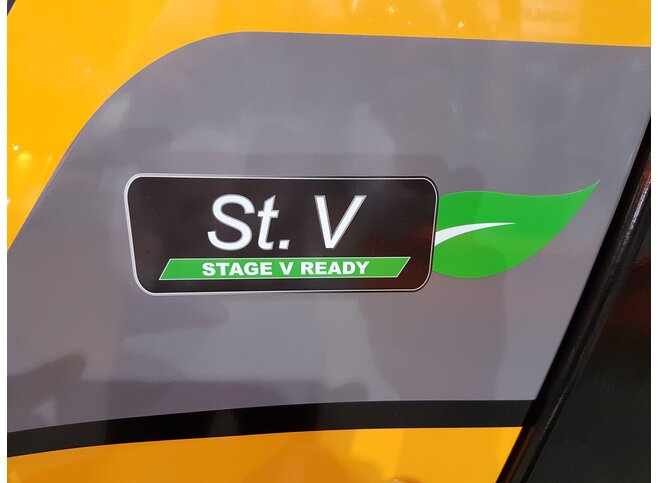

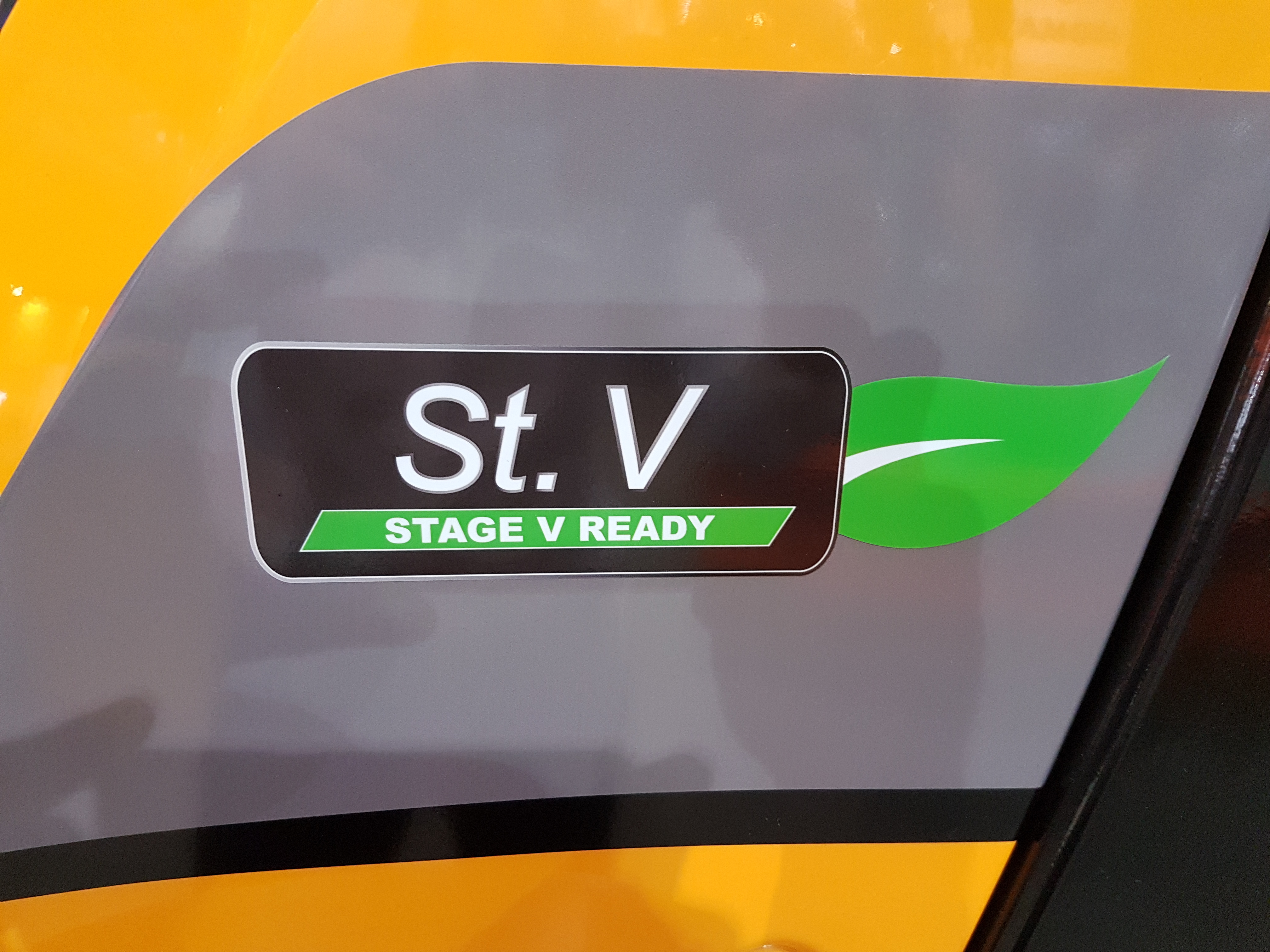

    Abgasstufe V

    Elektrik

    Betriebsspannung 12 V
    Batterie 1 Stück
    Batteriekapazität 77 Ah
  • ANTRIEB

    Max. Geschwindigkeit

    Hauptstufe 12 km/h
    Art Hydrostatischer Allradantrieb mit automotiver Steuerung
    Pendelung 2x 4,5°

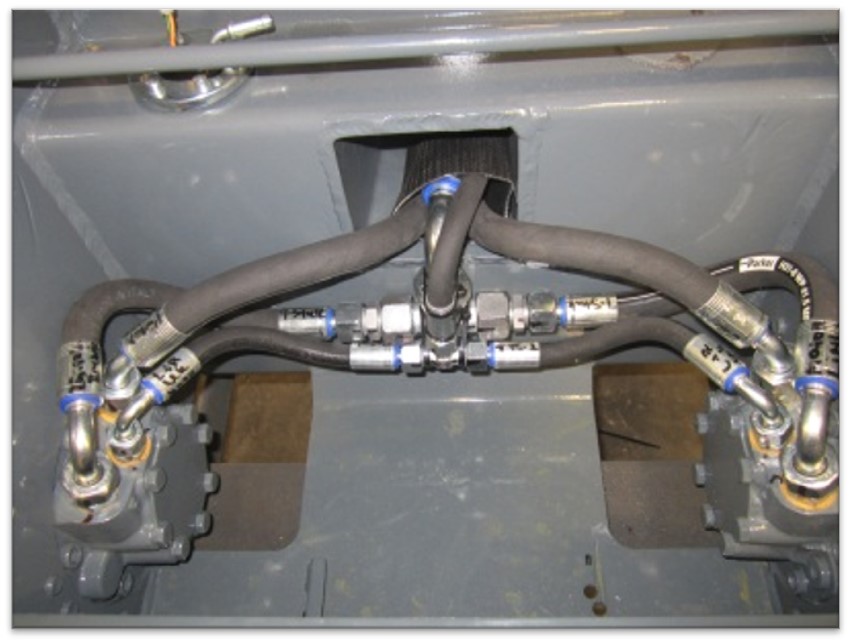

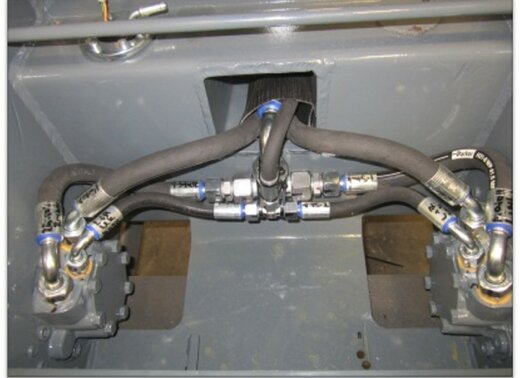

    Radmotoren Poclain
    Achse Radmotoren
    Differenzialsperre optionale Traktionskontrolle 100%
    Reifengröße 26x12.00-12
    Anzahl Fahrstufen 1 (Option: max. Fahrgeschwindigkeit bis 19 km/h)
  • BREMSANLAGE

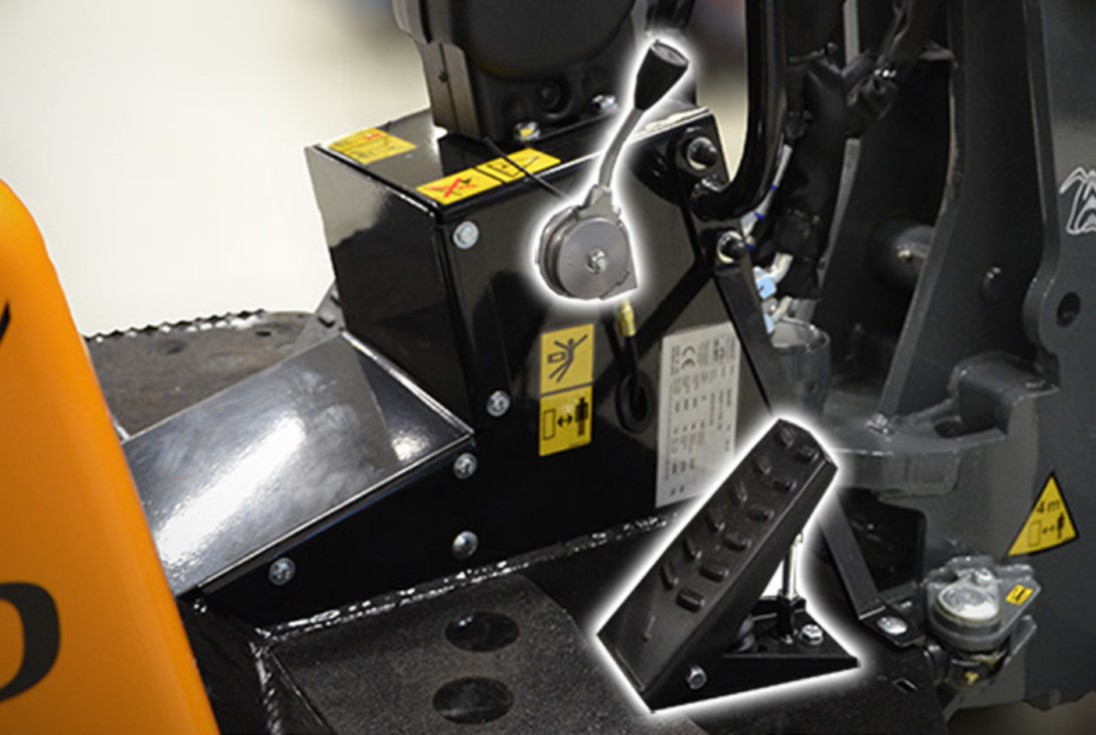

    Betriebsbremse Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
    Feststellbremse Hydraulische Lamellenbremse
  • Lenkung

    Typ Hydrostatische Knicklenkung
    Max. Lenkwinkel 2x 45°
    Wenderadius über Heck 1040 mm
  • Hydrauliksystem

    Art Bosch Rexroth

    Hubzylinder

    2 Stück

    Kippzylinder

    1 Stück

    Fahrhydraulik

    84 l/min
    350 bar

    Arbeitshydraulik

    45 l/min
    170 bar
  • FÜLLMENGEN

    Motor mit Filter 4,25 l
    Kraftstofftank 25 l
    Hydrauliköltank 46 l
  • Leistungsdaten

    Schaufelstellung

    Ankippwinkel am Boden 41 °
    Auskippwinkel oben max. 41 °

    Kipplast nach ISO 14397

    Standardschaufel gerade 1.060 kg

    Hubkraft

    Maximal 1.100 kg
  • Emissionen

    Schallleistungspegel nach 2000/14/EG 101 LwA dB(A)
    Schwingungseffektivwert nach ISO/TR 25398 2,5 m/s²
  • ABMESSUNGEN

    Technische Daten
    Abmessungen
    A Radstand1.368 mm
    B Gesamtlänge (ohne Schaufel)2.669 mm
    C Gesamtlänge (mit Schaufel)3.360 mm
    D Länge 3-Punktanbau622 mm
    E Min. Höhe 3-Punktanbau74 mm
    F Max. Höhe 3-Punktanbau737 mm
    G Sitzhöhe1.136 mm
    H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck2.230 mm
    I Max. Höhe mit ROPS/FOPS Kabine2.220 mm
    J Höhe Drehpunkt Hubarm1.550 mm
    K Ausschütthöhe1.827 mm
    L Schaufeldrehpunkt (max. Hubhöhe)2.558 mm
    M Gesamtarbeitshöhe3.138 mm
    N Rückrollwinkel (am Boden)41 °
    O Rückrollwinkel (bei max. Hubhöhe)52 °
    P Auskippwinkel (max.)44 °
    Q Rampenwinkel (max.)27 °
    R Reifendurchmesser670 mm
    1A Radius (max. außen)2.257 mm
    1C Innenradius1.040 mm
    1D Min. Gesamtbreite890 mm
    S Kipplast1.040 kg
    T Kipplast799 kg
    U Kipplast580 kg
    V Kipplast430 kg
    W Kipplast1.376 kg
    X Kipplast833 kg
    Y Kipplast597 kg
  • ALLGEMEIN

    Betriebsgewicht 1.525 kg

    Reifen

    Standard (Fahrzeugbreite) 26x12.00-12 SKID (1100 mm)

    Schaufelinhalt

    Von 0,21 m³
    Bis 0,38 m³

    Schnellwechsler

    Modell GIANT Standard
    Ausführung Hydraulisch
  • MOTOR

    Nennleistung

    Leistung 26 PS
    Leistung 19 kW
    Modell Kubota
    Maximales Drehmoment 88 Nm
    Typ D1105 (wassergekühlt)
    Drehzahl Maximales Drehmoment 2.050 1/min
    Zylinder 3 Stück
    Abgasstufe V

    Elektrik

    Betriebsspannung 12 V
    Batterie 1 Stück
    Batteriekapazität 77 Ah
  • ANTRIEB

    Max. Geschwindigkeit

    Hauptstufe 12 km/h
    Art Hydrostatischer Allradantrieb mit automotiver Steuerung
    Pendelung 2x 4,5°
    Radmotoren Poclain
    Achse Radmotoren
    Differenzialsperre optionale Traktionskontrolle 100%
    Reifengröße 26x12.00-12
    Anzahl Fahrstufen 1 (Option: max. Fahrgeschwindigkeit bis 19 km/h)
  • BREMSANLAGE

    Betriebsbremse Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
    Feststellbremse Hydraulische Lamellenbremse
  • Lenkung

    Typ Hydrostatische Knicklenkung
    Max. Lenkwinkel 2x 45°
    Wenderadius über Heck 1163 mm
  • Hydrauliksystem

    Art Bosch Rexroth

    Hubzylinder

    2 Stück

    Kippzylinder

    1 Stück

    Fahrhydraulik

    84 l/min
    350 bar

    Arbeitshydraulik

    45 l/min
    170 bar
  • FÜLLMENGEN

    Motor mit Filter 4,25 l
    Kraftstofftank 21 l
    Hydrauliköltank 46 l
  • Leistungsdaten

    Schaufelstellung

    Ankippwinkel am Boden 44 °
    Auskippwinkel oben max. 44 °

    Kipplast nach ISO 14397

    Standardschaufel gerade 1.600 kg

    Hubkraft

    Maximal 1.400 kg
  • Emissionen

    Schallleistungspegel nach 2000/14/EG 101 LwA dB(A)
    Schwingungseffektivwert nach ISO/TR 25398 2,5 m/s²
  • ABMESSUNGEN

    Technische Daten
    Abmessungen
    A Radstand1.419 mm
    B Gesamtlänge (ohne Schaufel)2.718 mm
    C Gesamtlänge (mit Schaufel)3.389 mm
    D Länge 3-Punktanbau622 mm
    E Min. Höhe 3-Punktanbau74 mm
    F Max. Höhe 3-Punktanbau737 mm
    G Sitzhöhe1.136 mm
    H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck2.230 mm
    I Max. Höhe mit ROPS/FOPS Kabine2.220 mm
    J Höhe Drehpunkt Hubarm1.148 mm
    K Ausschütthöhe1.360 mm
    L Schaufeldrehpunkt (max. Hubhöhe)2.067 mm
    M Gesamtarbeitshöhe2.641 mm
    N Rückrollwinkel (am Boden)44 °
    O Rückrollwinkel (bei max. Hubhöhe)55 °
    P Auskippwinkel (max.)41 °
    Q Rampenwinkel (max.)27 °
    R Reifendurchmesser670 mm
    1A Radius (max. außen)2.469 mm
    1C Innenradius1.163 mm
    1D Min. Gesamtbreite1.100 mm
    S Kipplast1.500 kg
    T Kipplast1.100 kg
    U Kipplast750 kg
    V Kipplast550 kg
    W Kipplast1.500 kg
    X Kipplast900 kg
    Y Kipplast650 kg
  • ALLGEMEIN

    Betriebsgewicht 1.525 kg

    Reifen

    Standard (Fahrzeugbreite) 26x12.00-12 SKID (1100 mm)

    Schaufelinhalt

    Von 0,21 m³
    Bis 0,38 m³

    Schnellwechsler

    Modell GIANT Standard
    Ausführung Hydraulisch
  • MOTOR

    Nennleistung

    Leistung 26 PS
    Leistung 19 kW
    Modell Kubota
    Maximales Drehmoment 88 Nm
    Typ D1105 (wassergekühlt)
    Drehzahl Maximales Drehmoment 2.050 1/min
    Zylinder 3 Stück
    Abgasstufe V

    Elektrik

    Betriebsspannung 12 V
    Batterie 1 Stück
    Batteriekapazität 77 Ah
  • ANTRIEB

    Max. Geschwindigkeit

    Hauptstufe 12 km/h
    Art Hydrostatischer Allradantrieb mit automotiver Steuerung
    Pendelung 2x 4,5°
    Radmotoren Poclain
    Achse Radmotoren
    Differenzialsperre optionale Traktionskontrolle 100%
    Reifengröße 26x12.00-12
    Anzahl Fahrstufen 1 (Option: max. Fahrgeschwindigkeit bis 19 km/h)
  • BREMSANLAGE

    Betriebsbremse Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
    Feststellbremse Hydraulische Lamellenbremse
  • Hydrauliksystem

    Art Bosch Rexroth

    Hubzylinder

    2 Stück

    Kippzylinder

    1 Stück

    Fahrhydraulik

    84 l/min
    350 bar

    Arbeitshydraulik

    45 l/min
    170 bar
  • Emissionen

    Schallleistungspegel nach 2000/14/EG 101 LwA dB(A)
    Schwingungseffektivwert nach ISO/TR 25398 2,5 m/s²
  • ALLGEMEIN

    Betriebsgewicht 1.525 kg

    Reifen

    Standard (Fahrzeugbreite) 26x12.00-12 SKID (1100 mm)

    Schaufelinhalt

    Von 0,21 m³
    Bis 0,38 m³

    Schnellwechsler

    Modell GIANT Standard
    Ausführung Hydraulisch
  • MOTOR

    Nennleistung

    Leistung 26 PS
    Leistung 19 kW
    Modell Kubota
    Maximales Drehmoment 88 Nm
    Typ D1105 (wassergekühlt)
    Drehzahl Maximales Drehmoment 2.050 1/min
    Zylinder 3 Stück
    Abgasstufe V

    Elektrik

    Betriebsspannung 12 V
    Batterie 1 Stück
    Batteriekapazität 77 Ah
  • ANTRIEB

    Max. Geschwindigkeit

    Hauptstufe 12 km/h
    Art Hydrostatischer Allradantrieb mit automotiver Steuerung
    Pendelung 2x 4,5°
    Radmotoren Poclain
    Achse Radmotoren
    Differenzialsperre optionale Traktionskontrolle 100%
    Reifengröße 26x12.00-12
    Anzahl Fahrstufen 1 (Option: max. Fahrgeschwindigkeit bis 19 km/h)
  • BREMSANLAGE

    Betriebsbremse Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
    Feststellbremse Hydraulische Lamellenbremse
  • Lenkung

    Typ Hydrostatische Knicklenkung
    Max. Lenkwinkel 2x 45°
    Wenderadius über Heck 1163 mm
  • Hydrauliksystem

    Art Bosch Rexroth

    Hubzylinder

    2 Stück

    Kippzylinder

    1 Stück

    Fahrhydraulik

    84 l/min
    350 bar

    Arbeitshydraulik

    45 l/min
    170 bar
  • FÜLLMENGEN

    Motor mit Filter 4,25 l
    Kraftstofftank 21 l
    Hydrauliköltank 46 l
  • Leistungsdaten

    Schaufelstellung

    Ankippwinkel am Boden 44 °
    Auskippwinkel oben max. 44 °

    Kipplast nach ISO 14397

    Standardschaufel gerade 1.600 kg

    Hubkraft

    Maximal 1.400 kg
  • Emissionen

    Schallleistungspegel nach 2000/14/EG 101 LwA dB(A)
    Schwingungseffektivwert nach ISO/TR 25398 2,5 m/s²
  • ABMESSUNGEN

    Technische Daten
    Abmessungen
    A Radstand1.419 mm
    B Gesamtlänge (ohne Schaufel)2.718 mm
    C Gesamtlänge (mit Schaufel)3.389 mm
    D Länge 3-Punktanbau622 mm
    E Min. Höhe 3-Punktanbau74 mm
    F Max. Höhe 3-Punktanbau737 mm
    G Sitzhöhe1.136 mm
    H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck2.230 mm
    I Max. Höhe mit ROPS/FOPS Kabine2.220 mm
    J Höhe Drehpunkt Hubarm1.148 mm
    K Ausschütthöhe1.360 mm
    L Schaufeldrehpunkt (max. Hubhöhe)2.067 mm
    M Gesamtarbeitshöhe2.641 mm
    N Rückrollwinkel (am Boden)44 °
    O Rückrollwinkel (bei max. Hubhöhe)55 °
    P Auskippwinkel (max.)41 °
    Q Rampenwinkel (max.)27 °
    R Reifendurchmesser670 mm
    1A Radius (max. außen)2.469 mm
    1C Innenradius1.163 mm
    1D Min. Gesamtbreite1.100 mm
    S Kipplast1.500 kg
    T Kipplast1.100 kg
    U Kipplast750 kg
    V Kipplast550 kg
    W Kipplast1.500 kg
    X Kipplast900 kg
    Y Kipplast650 kg
  • ALLGEMEIN

    Betriebsgewicht 1.480 kg

    Reifen

    Standard (Fahrzeugbreite) 26x12.00-12 SKID (1100 mm)

    Schaufelinhalt

    Von 0,21 m³
    Bis 0,38 m³

    Schnellwechsler

    Modell GIANT Standard
    Ausführung Hydraulisch
  • MOTOR

    Nennleistung

    Leistung 26 PS
    Leistung 19 kW
    Modell Kubota
    Maximales Drehmoment 88 Nm
    Typ D1105 (wassergekühlt)
    Drehzahl Maximales Drehmoment 2.050 1/min
    Zylinder 3 Stück
    Abgasstufe V

    Elektrik

    Betriebsspannung 12 V
    Batterie 1 Stück
    Batteriekapazität 77 Ah
  • ANTRIEB

    Max. Geschwindigkeit

    Hauptstufe 12 km/h
    Art Hydrostatischer Allradantrieb mit automotiver Steuerung
    Pendelung 2x 4,5°
    Radmotoren Poclain
    Achse Radmotoren
    Differenzialsperre optionale Traktionskontrolle 100%
    Reifengröße 26x12.00-12
    Anzahl Fahrstufen 1 (Option: max. Fahrgeschwindigkeit bis 19 km/h)
  • BREMSANLAGE

    Betriebsbremse Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
    Feststellbremse Hydraulische Lamellenbremse
  • Lenkung

    Typ Hydrostatische Knicklenkung
    Max. Lenkwinkel 2x 45°
    Wenderadius über Heck 1040 mm
  • Hydrauliksystem

    Art Bosch Rexroth

    Hubzylinder

    2 Stück

    Kippzylinder

    1 Stück

    Fahrhydraulik

    84 l/min
    350 bar

    Arbeitshydraulik

    45 l/min
    170 bar
  • FÜLLMENGEN

    Motor mit Filter 4,25 l
    Kraftstofftank 25 l
    Hydrauliköltank 46 l
  • Leistungsdaten

    Schaufelstellung

    Ankippwinkel am Boden 41 °
    Auskippwinkel oben max. 41 °

    Kipplast nach ISO 14397

    Standardschaufel gerade 1.060 kg

    Hubkraft

    Maximal 1.100 kg
  • Emissionen

    Schallleistungspegel nach 2000/14/EG 101 LwA dB(A)
    Schwingungseffektivwert nach ISO/TR 25398 2,5 m/s²
  • ABMESSUNGEN

    Technische Daten
    Abmessungen
    A Radstand1.368 mm
    B Gesamtlänge (ohne Schaufel)2.669 mm
    C Gesamtlänge (mit Schaufel)3.360 mm
    D Länge 3-Punktanbau622 mm
    E Min. Höhe 3-Punktanbau74 mm
    F Max. Höhe 3-Punktanbau737 mm
    G Sitzhöhe1.136 mm
    H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck2.230 mm
    I Max. Höhe mit ROPS/FOPS Kabine2.220 mm
    J Höhe Drehpunkt Hubarm1.550 mm
    K Ausschütthöhe1.827 mm
    L Schaufeldrehpunkt (max. Hubhöhe)2.558 mm
    M Gesamtarbeitshöhe3.138 mm
    N Rückrollwinkel (am Boden)41 °
    O Rückrollwinkel (bei max. Hubhöhe)52 °
    P Auskippwinkel (max.)44 °
    Q Rampenwinkel (max.)27 °
    R Reifendurchmesser670 mm
    1A Radius (max. außen)2.257 mm
    1C Innenradius1.040 mm
    1D Min. Gesamtbreite890 mm
    S Kipplast1.040 kg
    T Kipplast799 kg
    U Kipplast580 kg
    V Kipplast430 kg
    W Kipplast1.376 kg
    X Kipplast833 kg
    Y Kipplast597 kg
Hinweis: Irrtümer und technische Änderungen vorbehalten.

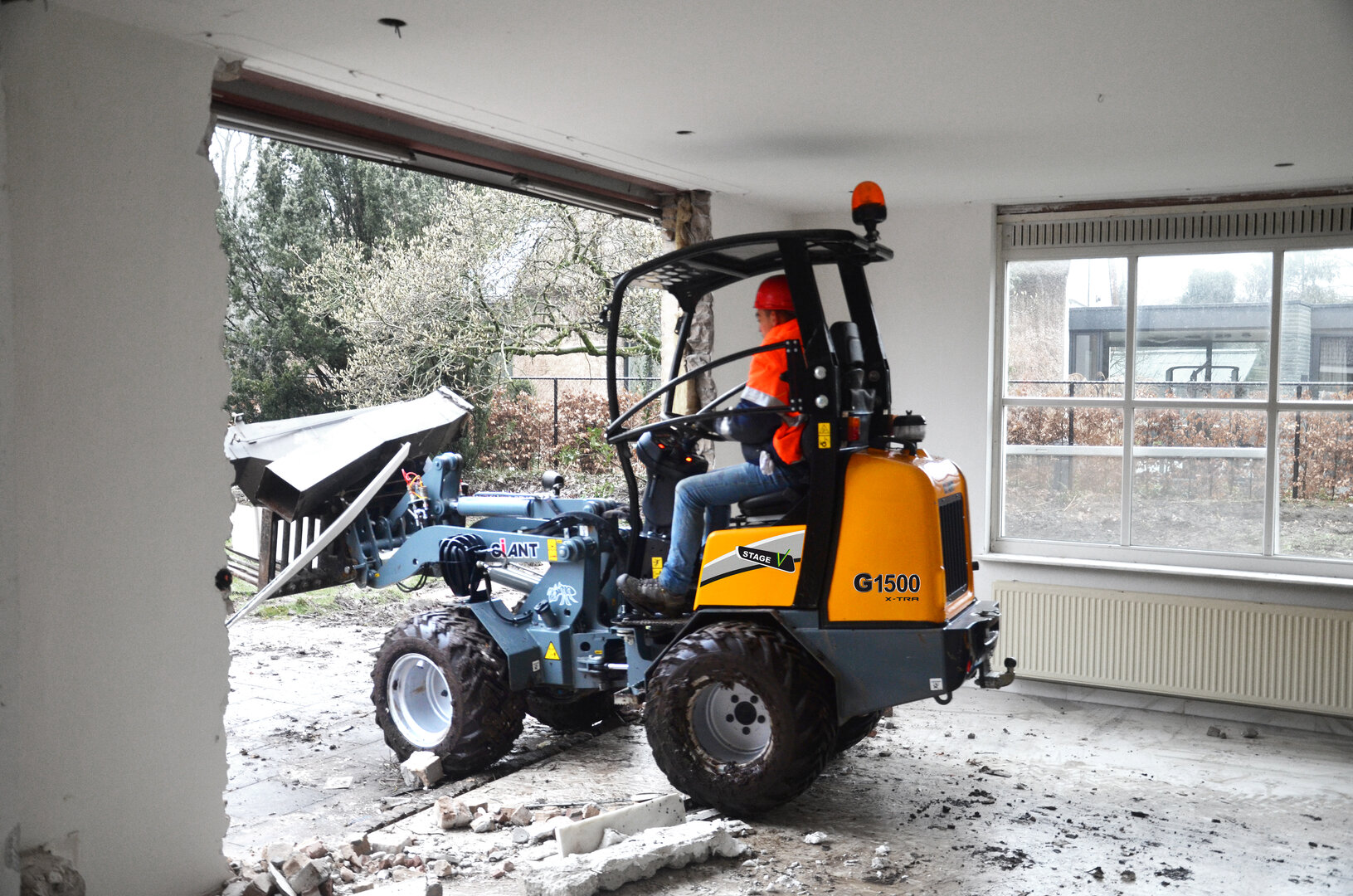

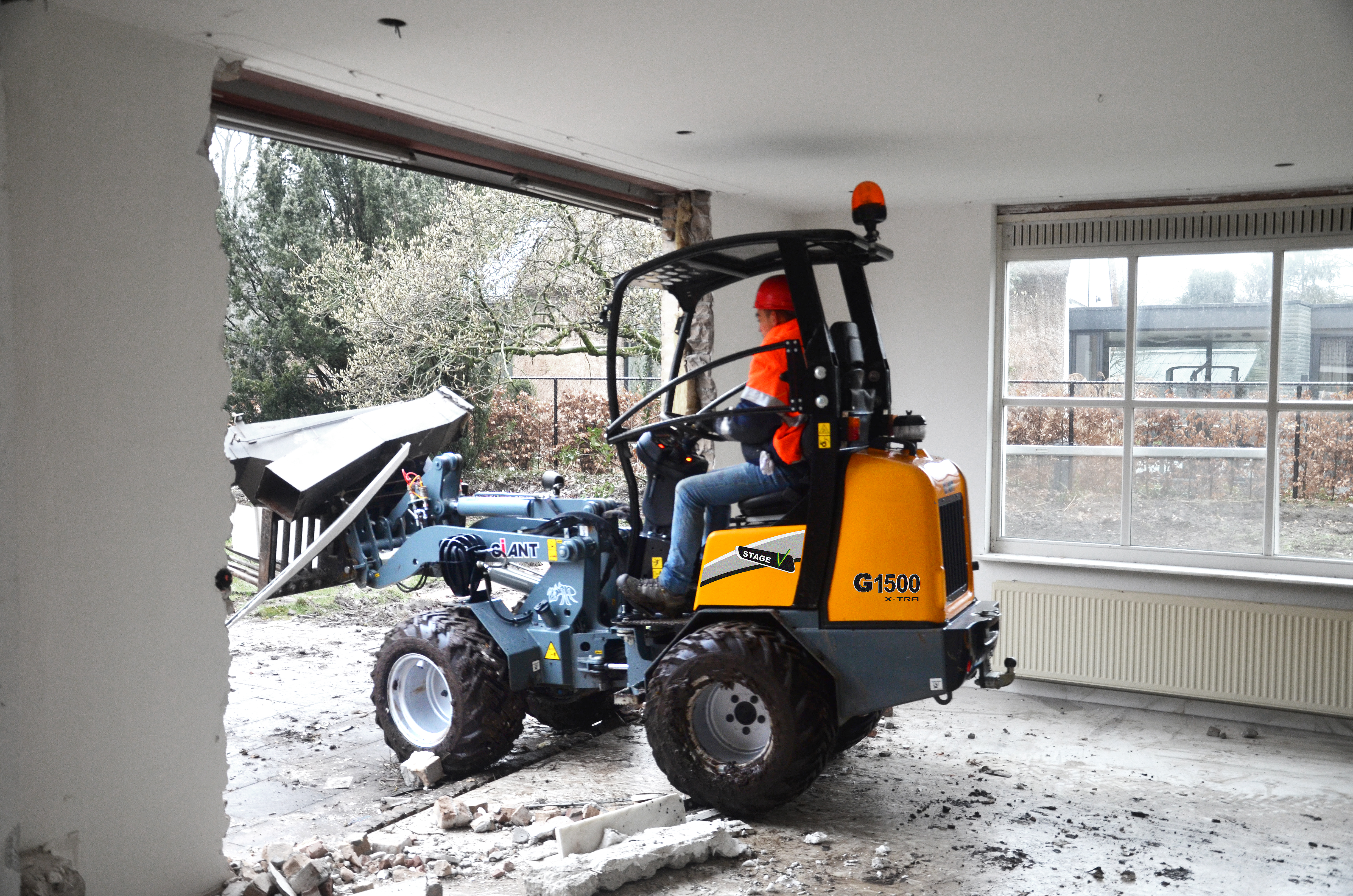

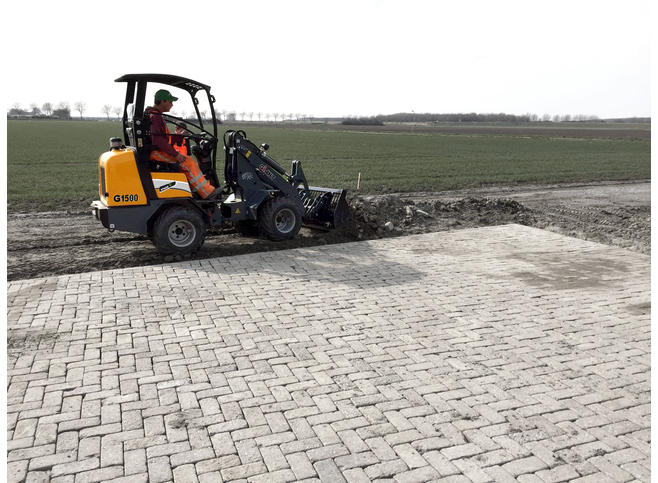

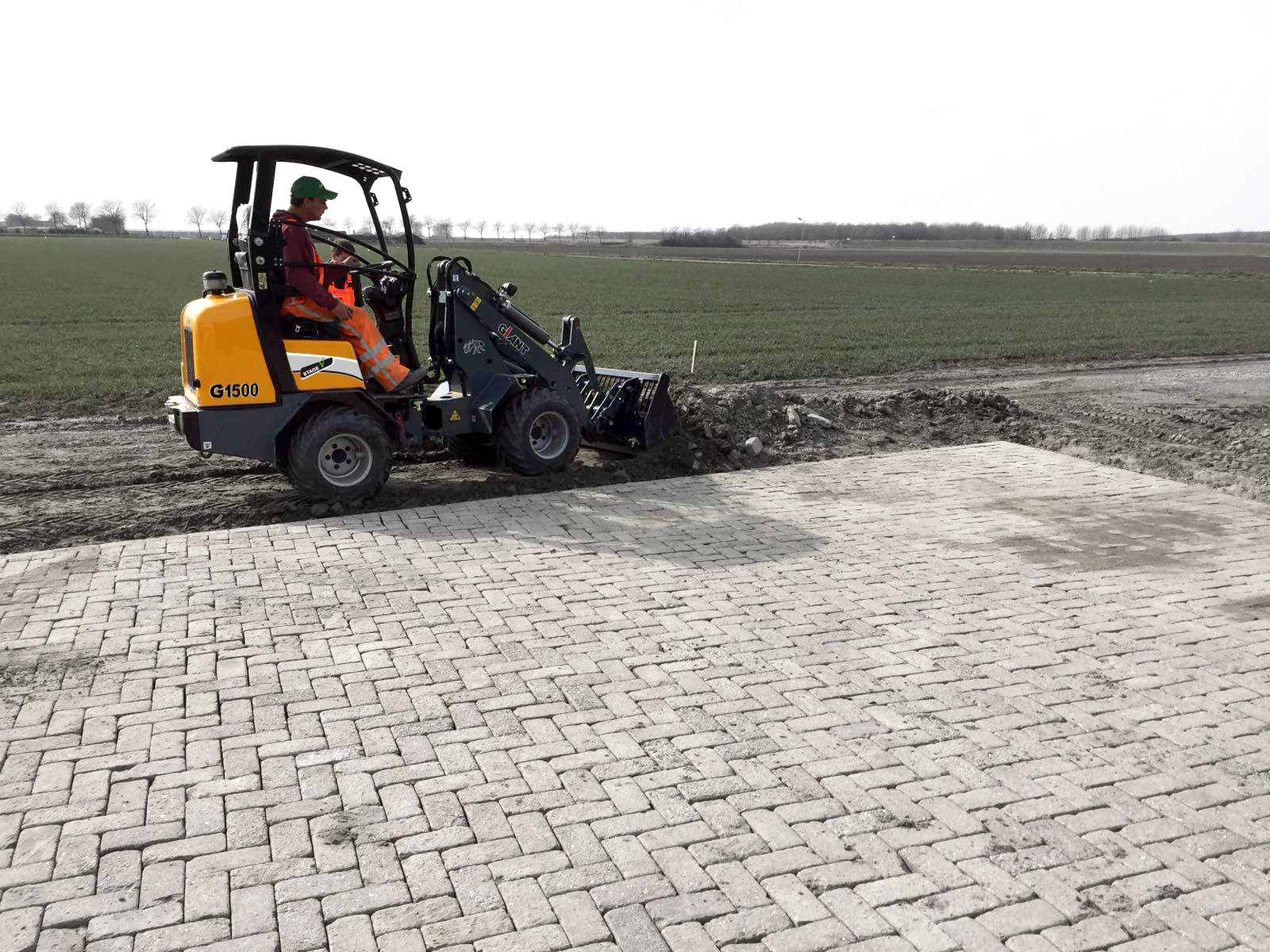

Der Giant G1500

Der Giant G1500 glänzt vor allem durch Kipplasten von bis zu zwei Drittel des Eigengewichts.

Durch den serienmäßigen hydraulischen Schnellwechsler kann jedes beliebige Anbaugerät im Handumdrehen an- und abgebaut werden, um auch die kompliziertesten Aufgaben mit Leichtigkeit zu meistern.

Damit sind die Radlader die flexiblen Alleskönner für zahlreiche Aufgaben, für die normalerweise unterschiedliche Maschinen notwendig sind oder die gar in Handarbeit erledigt werden müssen.

Downloads

Giant G1500 Modelle (Deutsch) 3.82 MB
Download
