ZX175W-7

Betriebsgewicht: 17.000 kg
Löffelvolumen: 0,66
Motorleistung: 105 kW

Arbeitsausrüstung

Assistenzsysteme

Bedienung

Garantie

Hydraulik

Kabine

Motor

Sicherheit

Unterwagen

Leistung
Leistung
Komfort Kabine
Komfort Kabine
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit
Wartung
Wartung

Varianten

Fahrgeschwindigkeit

Die Hitachi Mobilbagger sind auch als Schnellläufer (35 km/h Version) erhältlich.

Verschiedene Reifentypen

Für jeden Einsatz die passende Bereifung.

VA - Verstellausleger

Der serienmäßig verbaute "Verstellausleger" besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter. Zudem ist er ein notwendiges Ausstattungsmerkmal für die Fahrt auf öffentlichen Straßen.

Unterwagenvarianten

Der Unterwagen ist individuell an die Kundenwünsche angepasst werden. Die Unterwagenanbauten sind jederzeit austausch- und nachrüstbar.

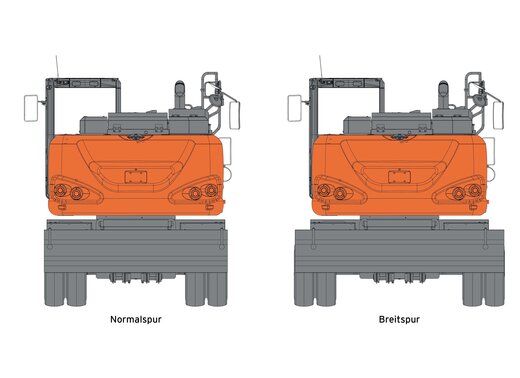

Breitspur-Unterwagen

Breiterer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

Löffelstiel

Passend zum Einsatz der Maschine kann zwischen mehreren Löffelstiellängen gewählt werden.

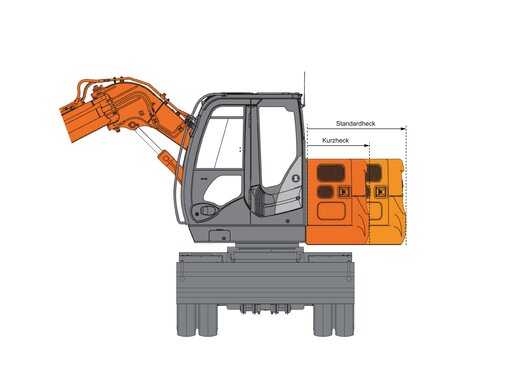

Kurzheck

Die Kurzheck-Version ist deutlich kürzer als bei Baggern mit Standardheck. Jedoch steht ein kleiner Teil des Kontergewichts über die Kette hinaus, wenn man den Oberwagen zur Seite schwenkt

Technische Daten

Modell
  • ZX175W-7
  • MOTOR

    Modell DEUTZ TCD4.1L4
    Typ 4-Takt, wassergekühlt, Common-Rail-Direkteinspritzung
    Ansaugung Turbolader mit Ladedruckregelklappe, mit Ladeluftkühler, gekühlte AGR
    Nachbehandlung DOC-, DPF- und SCR-System
    Zylinder 4 Stück
    Nennleistung ISO 14396 (netto) 105 kW
    Nennleistung ISO 9249 (netto) 100 kW
    Drehzahl bei Nennleistung 2.000 1/min
    Maximales Drehmoment 550 Nm
    Drehzahl Maximales Drehmoment 1.600 1/min
    Hubraum 4,038 l
    Bohrung 101 mm
    Hub 126 mm
    Batterie Stück 2 Stück
    Batterie V 12 V
    Batterie Ah 93 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss 1. Hauptpumpe 117 l/min
    Maximaler Ölfluss 2. Hauptpumpe 117 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 23,4 l/min
    Lenkungspumpe 1 Zahnradpumpe
    Maximaler Ölfluss je Lenkungspumpe 22,8 l/min

    Hydraulikmotoren

    Fahrantrieb 1 Axialkolbenmotor mit variabler Volumenaufnahme
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 33,4 MPa
    Fahrkreis 35,3 MPa
    Vorsteuerkreis 4 MPa
    Leistungsverstärkung(Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2110 mm80 mm
    Stiel1120 mm85 mm
    Löffel1100 mm70 mm
    Positionierung *11145 mm90 mm
    • *1: Für Verstell-Ausleger
  • Oberwagen

    Schwenkwerk

    Art Axialkolbenmotor mit im Ölbad laufenden Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher-Feststellbremse.
    Schwenkdrehgeschwindigkeit 11,9 1/min
    Schwenkdrehmoment 33 kNm
    Drehrahmen D-Profil-Rahmen für maximale Verwindungssteifigkeit
    Fahrerkabine Eigenständige, großzügig dimensionierte Kabine, 1035mm Breite x 1675mm Höhe, entspricht ISO-Normen.
  • Unterwagen

    Max. Fahrgeschwindigkeit

    Kriechgang 2 km/h
    Langsamgang 8,8 km/h
    Schnellgang 35 km/h

    Steigvermögen

    Steigvermögen 35 °

    Achse

    Art Allradantrieb. Die Vorderachse kann hydraulisch in jeder Position verriegelt werden.
    Pendelachse vorn 9 +/- °
    Art Unterwagen auf Rädern. Geschweißte, spannungsarme Kastenprofilkontruktion. Antriebssystem: 2-Gang-Lastschaltgetriebe und verstellbarer Axialkolbenfahrmotor.
    Max. Traktionskraft 102 kN
    Min. Wendekreis 6.650 mm
    Bremssystem Wartungsfreie Lamellenbremsen im Ölbad sind Standard. Hydraulisches Betriebsbremssystem.
  • Schallpegel

    Schallpegel innen entsprechend ISO 6396 73 LpA dB(A)
    Schallpegel außen entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 100 LwA dB(A)
  • FÜLLMENGE

    Kraftstofftank 250 l
    Motorkühlmittel 22,7 l
    Motoröl 14 l
    Schwenkwerk 3,2 l
    Getriebe 2,5 l
    Differenzial vorn 9,5 l
    Differenzial hinten 14 l
    Planetengetriebe: Vorderachse 2,5 2xL
    Planetengetriebe: Hinterachse 2,5 2xL
    Hydrauliksystem 210 l
    Hydrauliköltank 88 l
    DEF/AdBlue-Tank 26 l
  • Gewichte

    StiellängePlanierschild hintenAbstützpratzen hintenAbstützpratzen und PlanierschildVordere und hintere Abstützpratzen
    2,1 m17.000 kg17.300 kg18.100 kg18.400 kg
    2,52 m17.000 kg17.300 kg18.100 kg18.400 kg
    3 m *117.100 kg17.400 kg18.200 kg18.500 kg
    • *1: Einschließlich 0,50m³ (ISO gehäuft), Löffelgewicht (420kg) und Gegengewicht (3760kg)
  • Arbeitsbereiche

  • ABMESSUNGEN

    Stiel Option 1

    Stiellänge 2,1 m
    A' Gesamtlänge (Planierschild hinten) 8.210 mm
    A' Gesamtlänge (Pratzen hinten) 8.270 mm
    A' Gesamtlänge (Planierschild vorn und Pratzen hinten) 8.270 mm
    A' Gesamtlänge (Pratzen vorn und Planierschild hinten) 8.210 mm
    A' Gesamtlänge (Pratzen vorn und hinten) 8.270 mm
    B' Gesamthöhe des Auslegers 3.000 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 4.000 mm
    W Überhang vorn (in Fahrtstellung) 2.870 mm

    Stiel Option 2

    Stiellänge 2,52 m
    A' Gesamtlänge (Planierschild hinten) 8.220 mm
    A' Gesamtlänge (Pratzen hinten) 8.280 mm
    A' Gesamtlänge (Planierschild vorn und Pratzen hinten) 8.280 mm
    A' Gesamtlänge (Pratzen vorn und Planierschild hinten) 8.220 mm
    A' Gesamtlänge (Pratzen vorn und hinten) 8.280 mm
    B' Gesamthöhe des Auslegers 3.110 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 4.000 mm
    W Überhang vorn (in Fahrtstellung) 3.090 mm

    Stiel Option 3

    Stiellänge 3,01 m
    A' Gesamtlänge (Planierschild hinten) 8.190 mm
    A' Gesamtlänge (Pratzen hinten) 8.250 mm
    A' Gesamtlänge (Planierschild vorn und Pratzen hinten) 8.250 mm
    A' Gesamtlänge (Pratzen vorn und Planierschild hinten) 8.190 mm
    A' Gesamtlänge (Pratzen vorn und hinten) 8.250 mm
    B' Gesamthöhe des Auslegers 3.350 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 3.750 mm
    W Überhang vorn (in Fahrtstellung) 4.890 mm

    H Gesamtbreite über Reifen

    Gesamtbreite über Reifen 2.550 mm
    Gesamtbreite über Reifen (Breitspur) 2.730 mm

    J Mindestbodenfreiheit

    Angabe 350 mm

    M Überhang vorne

    Planierschild hinten 655 mm
    Pratzen hinten 655 mm
    Planierschild vorn und Pratzen hinten 1.055 mm
    Pratzen vorn und Planierschild hinten 1.150 mm
    Pratzen vorn und hinten 1.150 mm

    N Überhang hinten

    Planierschild hinten 965 mm
    Pratzen hinten 1.060 mm
    Planierschild vorn und Pratzen hinten 1.060 mm
    Pratzen vorn und Planierschild hinten 965 mm
    Pratzen vorn und hinten 1.060 mm

    O Max. Schildsenkung

    Planierschild hinten 145 mm
    Planierschild vorn und Pratzen hinten 145 mm
    Pratzen vorn und Planierschild hinten 145 mm

    P Schildhöhe

    Planierschild hinten 590 mm
    Planierschild vorn und Pratzen hinten 590 mm
    Pratzen vorn und Planierschild hinten 590 mm

    Q Max. Schildhub

    Planierschild hinten 445 mm
    Planierschild vorn und Pratzen hinten 445 mm
    Pratzen vorn und Planierschild hinten 445 mm

    R Gesamtbreite, Schild

    Planierschild hinten 2.530 mm
    Planierschild vorn und Pratzen hinten 2.530 mm
    Pratzen vorn und Planierschild hinten 2.530 mm
    C Heckschwenkradius 1.850 mm
    K Radstand 2.550 mm
    S Gesamtbreite, Pratzen eingezogen 2.470 mm
    D Motorhaubenhöhe 2.710 mm
    L Mitte Drehkranz zur Hinterachse 1.150 mm
    T Gesamtbreite, Pratzen ausgefahren 3.380 mm
    E Freiraum unter Gegengewicht 1.215 mm
    F Gesamtbreite des Oberwagens 2.480 mm
    G Gesamthöhe über Kabine 3.150 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.
