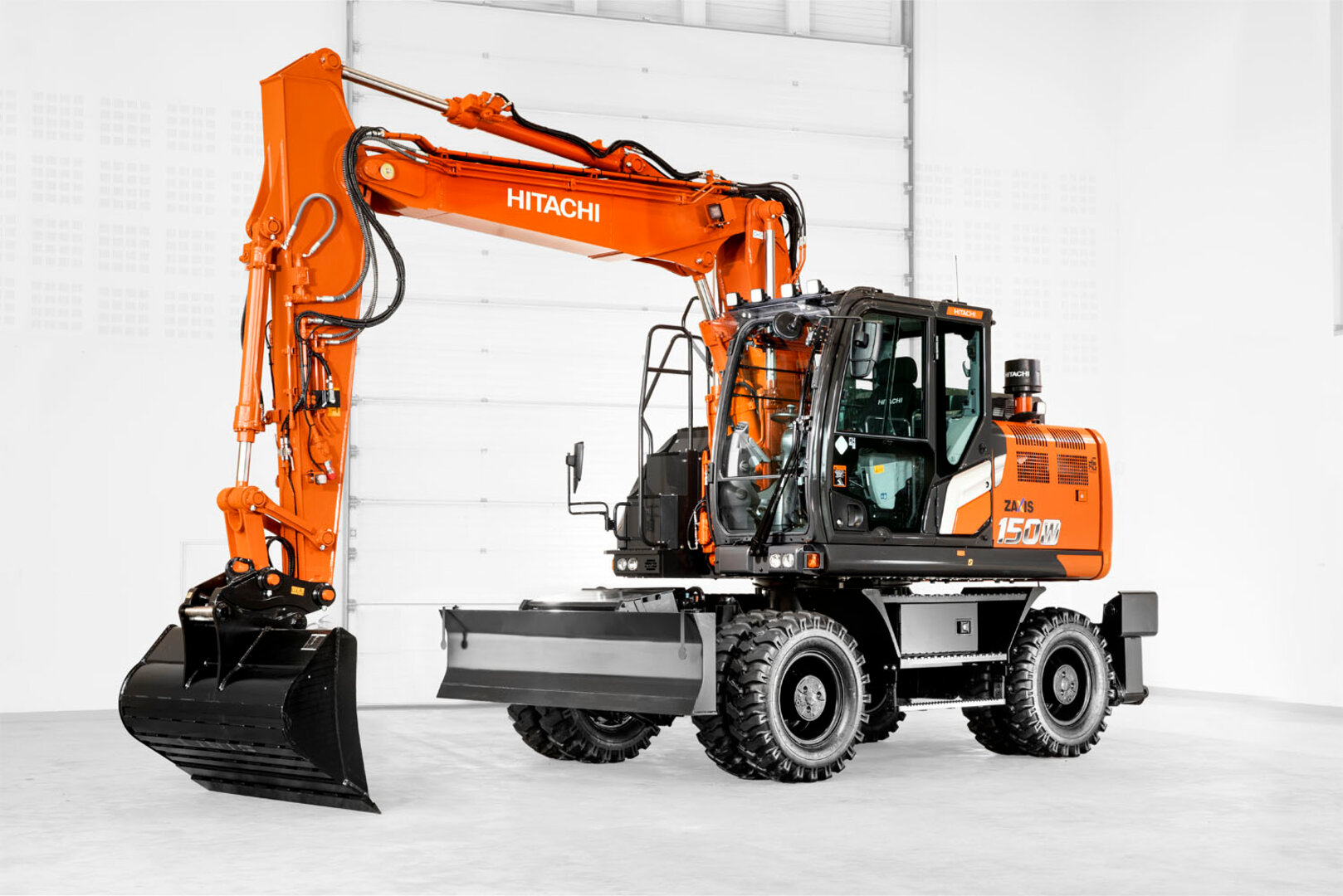

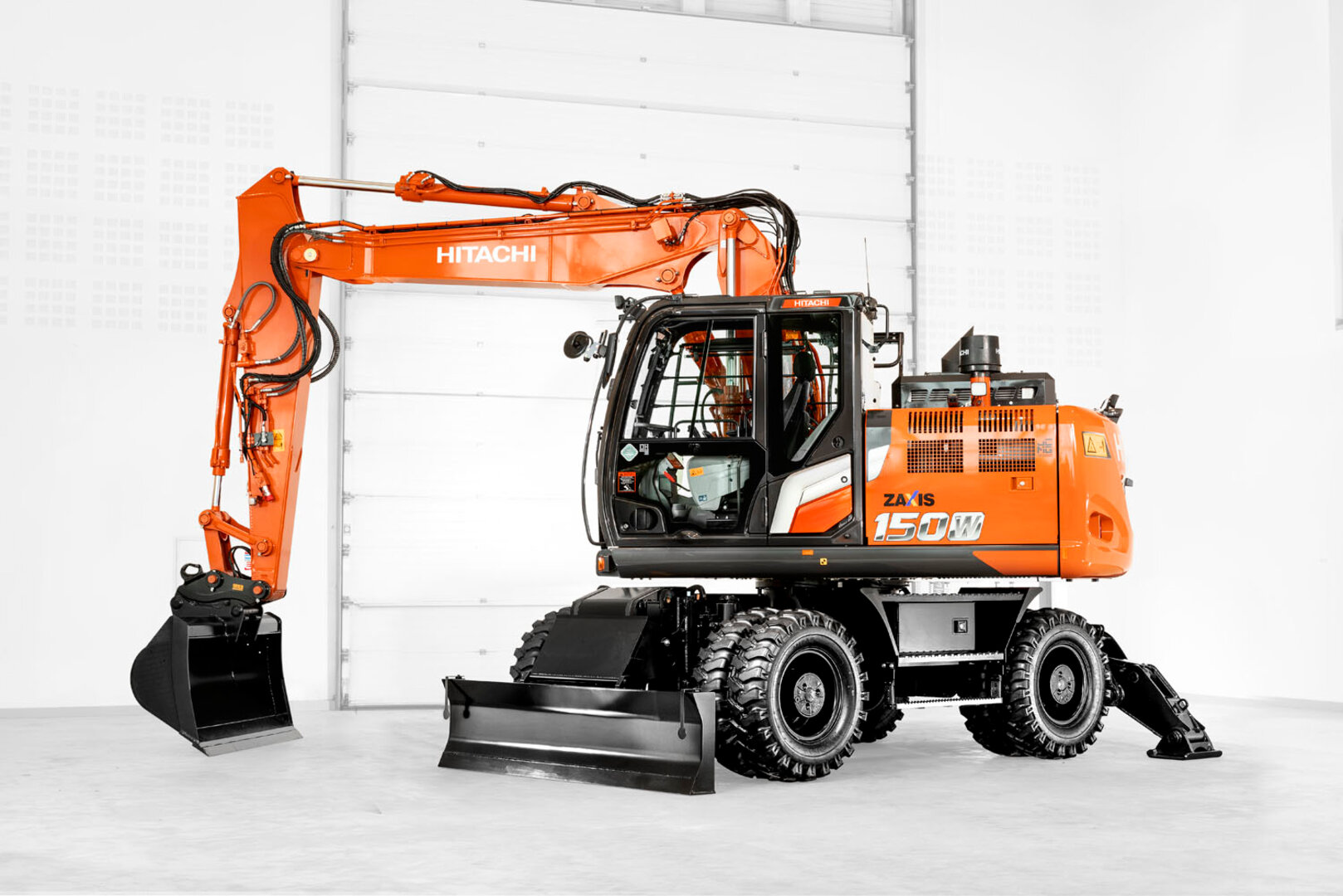

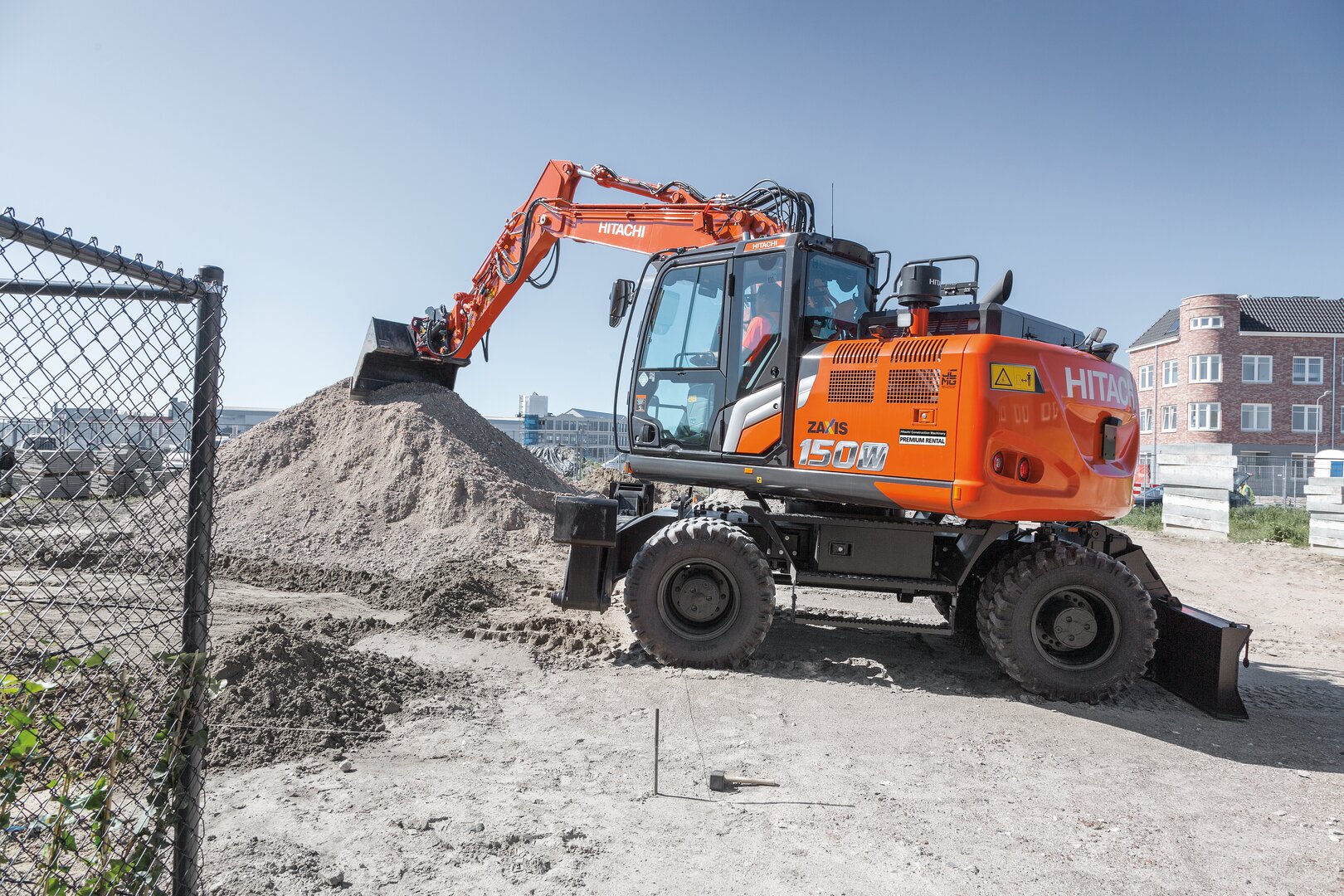

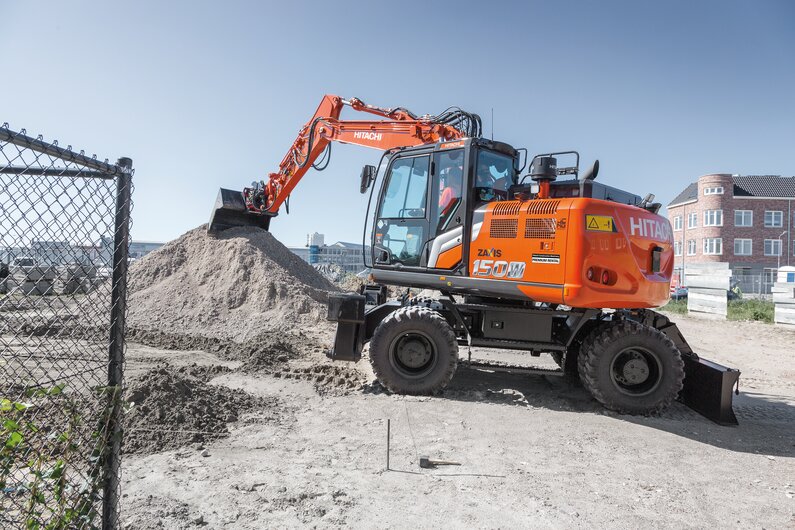

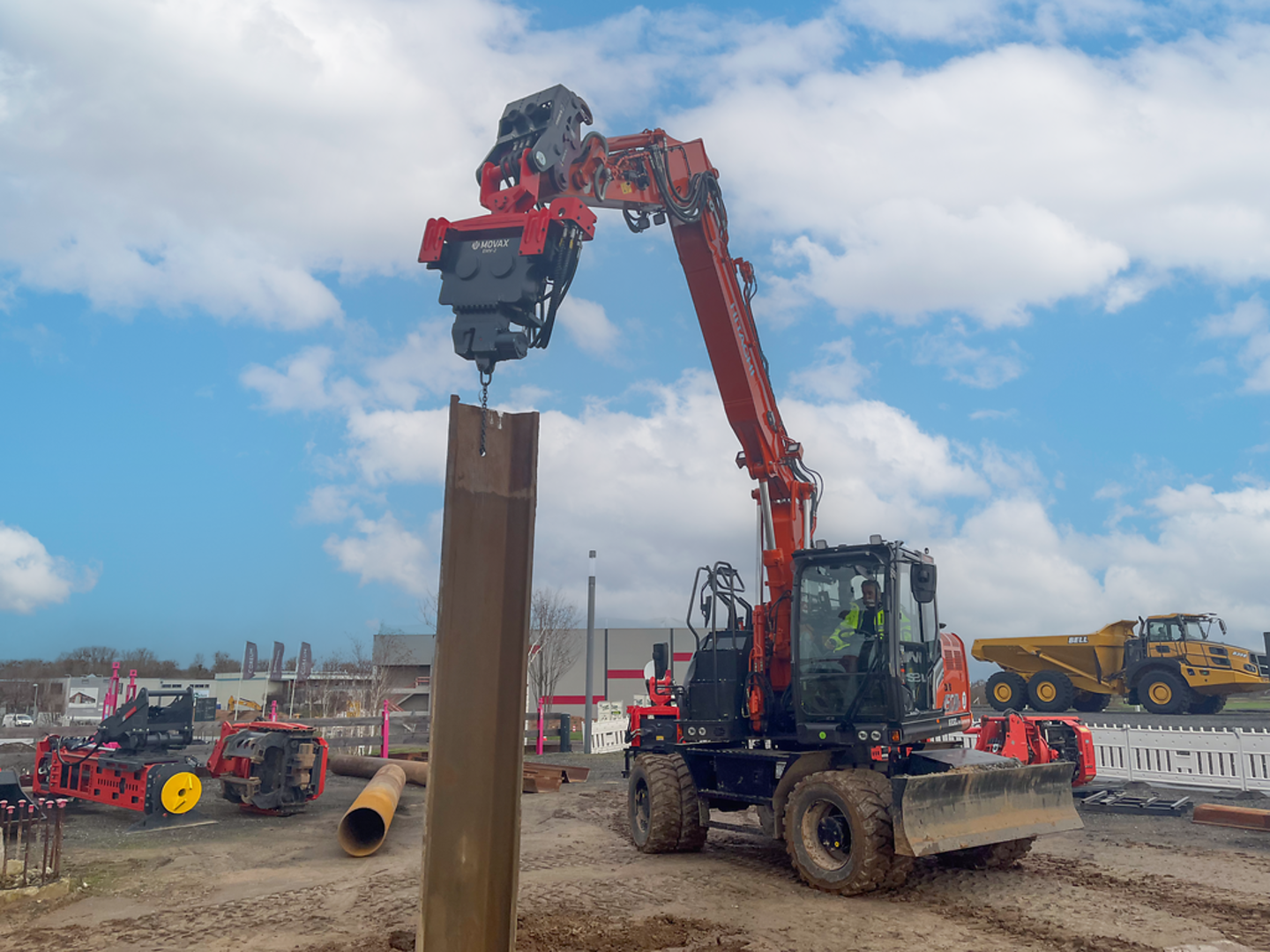

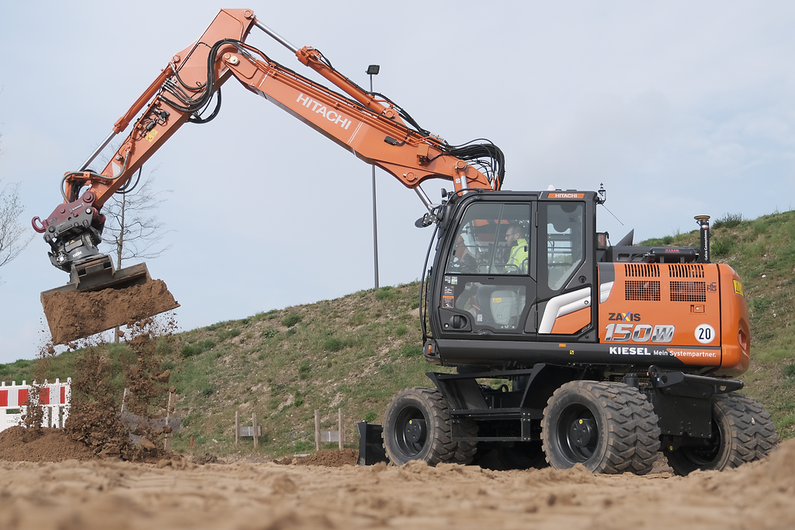

ZX150W-7

Betriebsgewicht: 15.300 kg
Löffelvolumen: 0,66
Motorleistung: 105 kW

Arbeitsausrüstung

Assistenzsysteme

Bedienung

Garantie

Hydraulik

Kabine

Motor

Sicherheit

Unterwagen

Leistung
Leistung

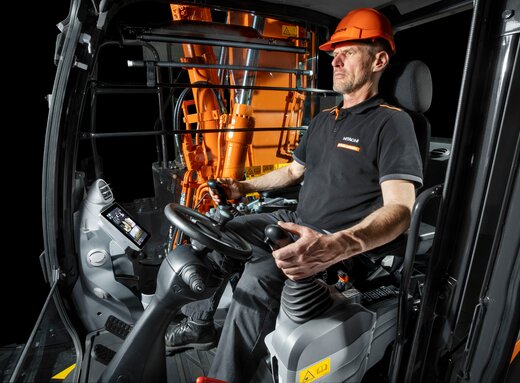

Komfort Kabine
Komfort Kabine
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit

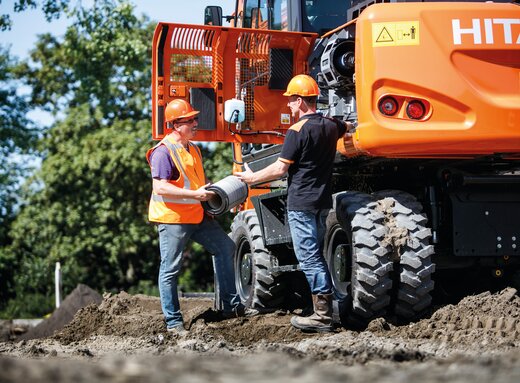

Wartung
Wartung

Varianten

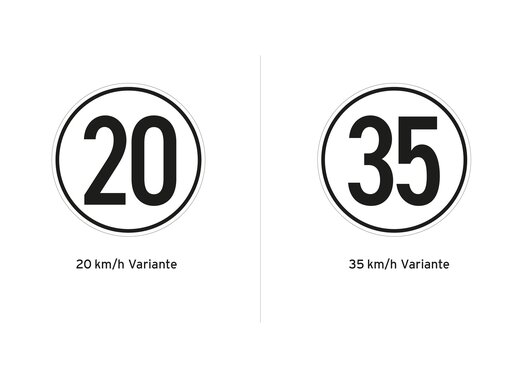

Fahrgeschwindigkeit

Die Hitachi Mobilbagger sind auch als Schnellläufer (35 km/h Version) erhältlich.

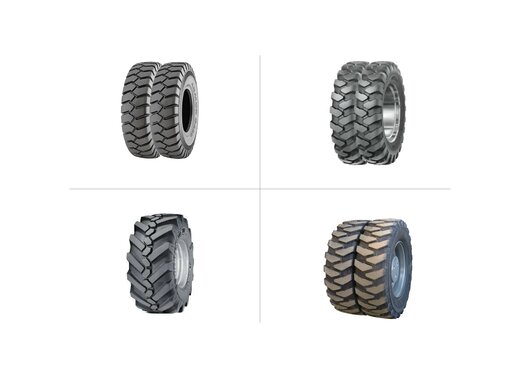

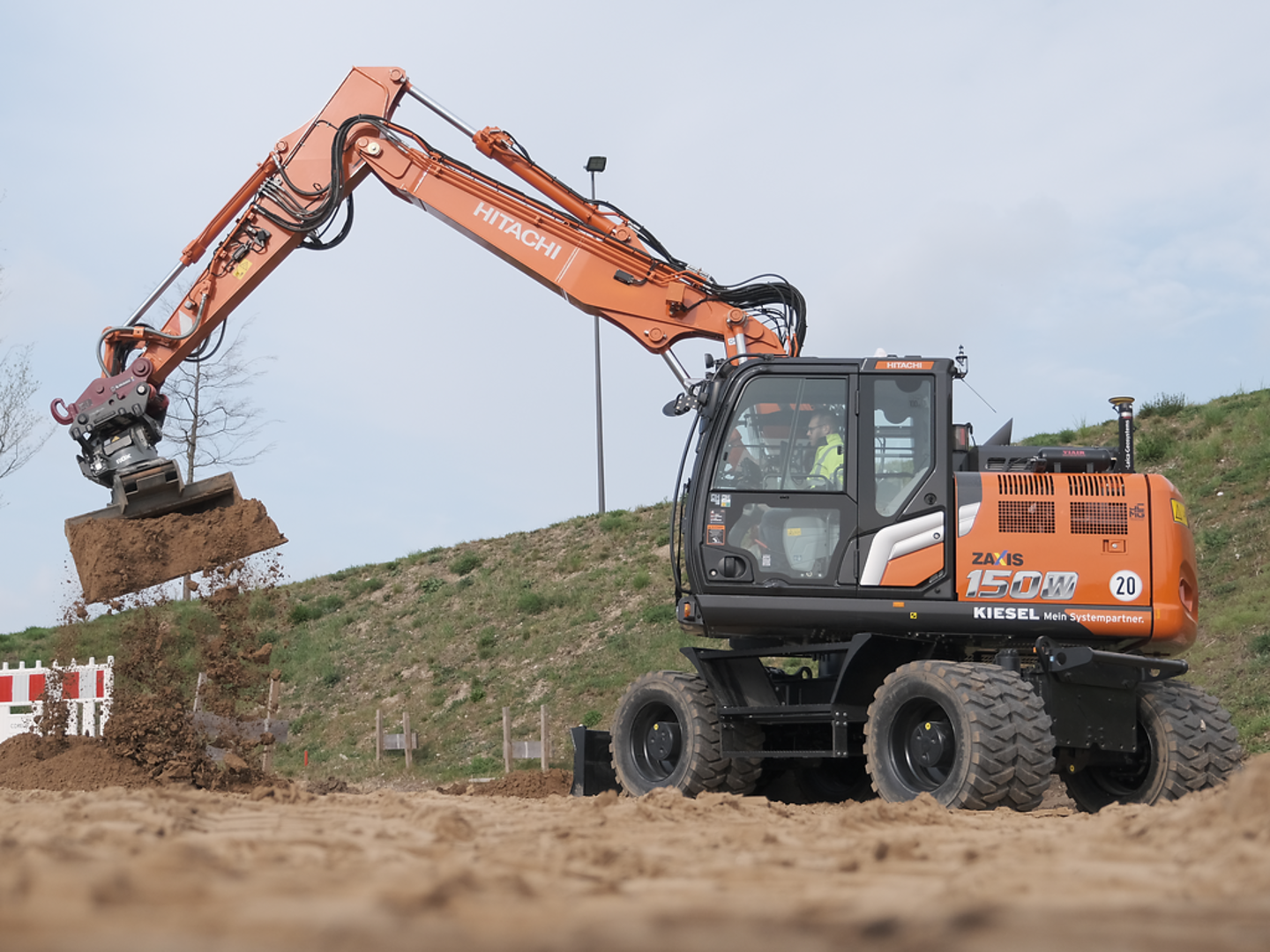

Verschiedene Reifentypen

Für jeden Einsatz die passende Bereifung.

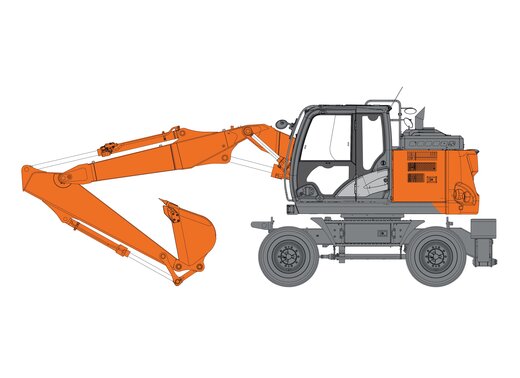

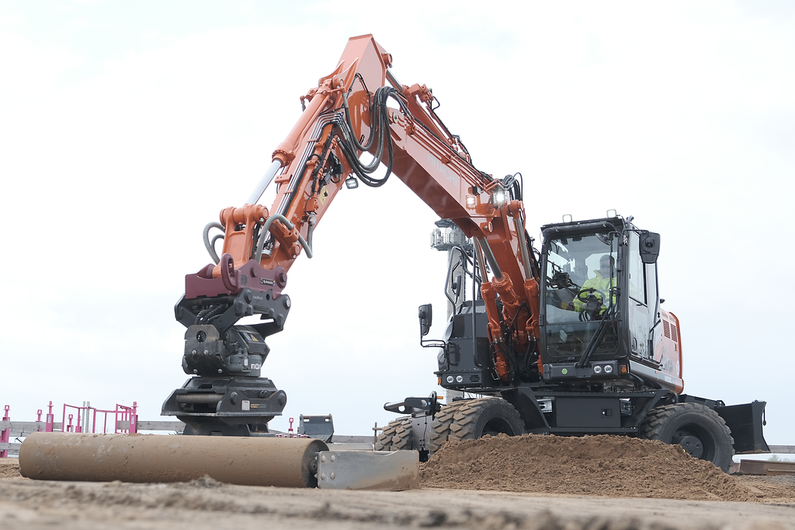

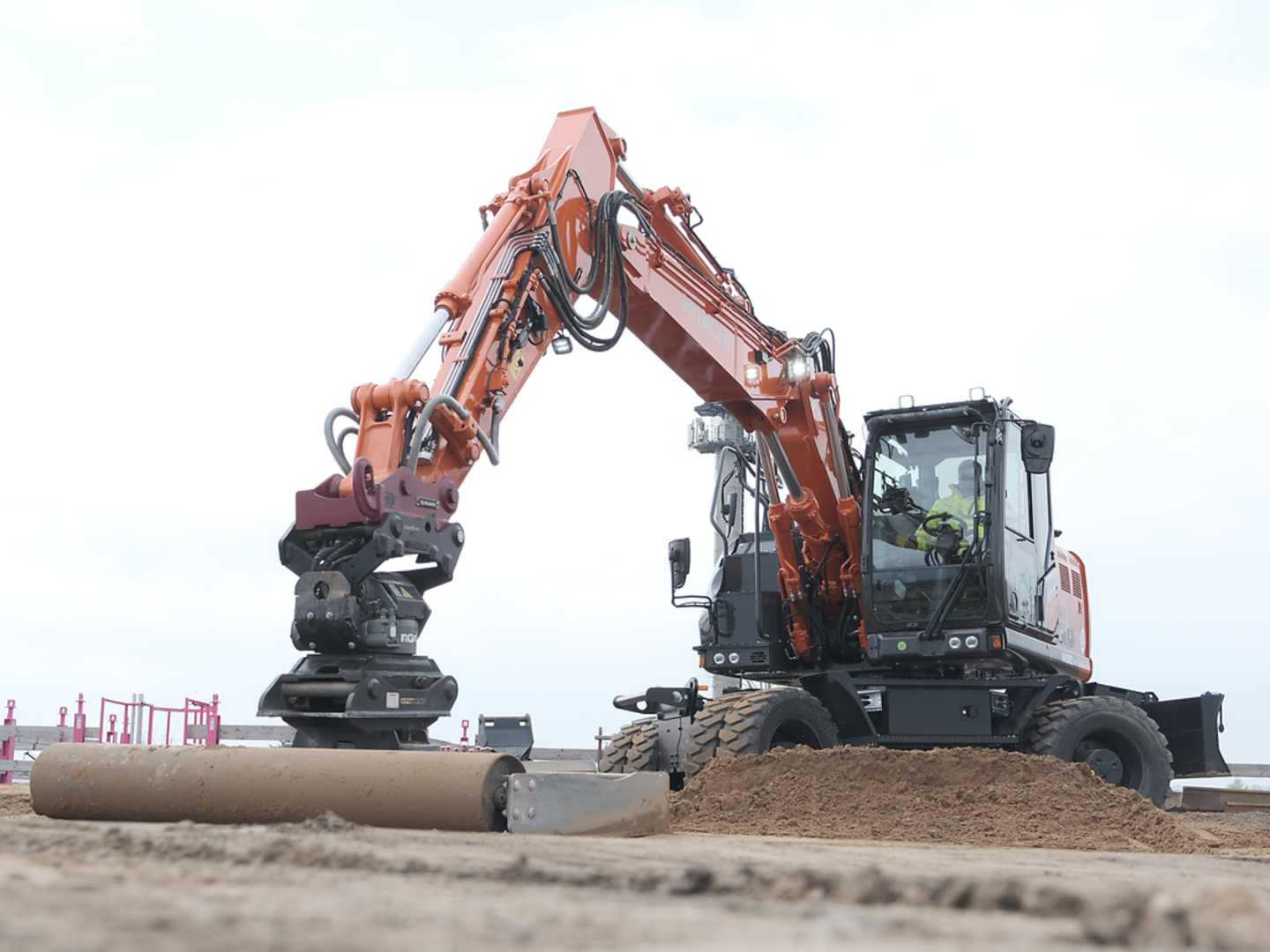

VA - Verstellausleger

Der serienmäßig verbaute "Verstellausleger" besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter. Zudem ist er ein notwendiges Ausstattungsmerkmal für die Fahrt auf öffentlichen Straßen.

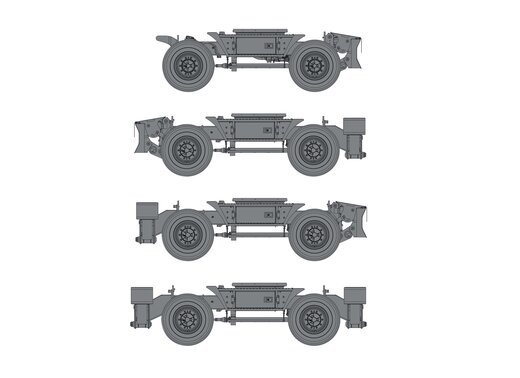

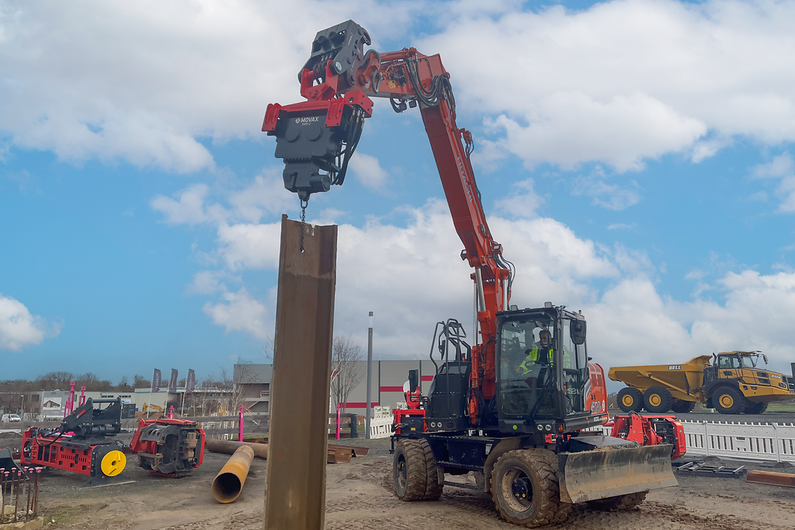

Unterwagenvarianten

Der Unterwagen ist individuell an die Kundenwünsche angepasst werden. Die Unterwagenanbauten sind jederzeit austausch- und nachrüstbar.

Löffelstiel

Passend zum Einsatz der Maschine kann zwischen mehreren Löffelstiellängen gewählt werden.

Technische Daten

Modell
  • ZX150W-7
  • MOTOR

    Modell DEUTZ TCD4.1L4
    Typ 4-Takt, wassergekühlt, Common-Rail-Direkteinspritzung
    Ansaugung Turbolader mit Ladedruckregelklappe, mit Ladeluftkühler, gekühlte AGR
    Nachbehandlung DOC-, DPF- und SCR-System
    Zylinder 4 Stück
    Nennleistung ISO 14396 (netto) 105 kW
    Nennleistung ISO 9249 (netto) 100 kW
    Drehzahl bei Nennleistung 2.000 1/min
    Maximales Drehmoment 550 Nm
    Drehzahl Maximales Drehmoment 1.600 1/min
    Hubraum 4,038 l
    Bohrung 101 mm
    Hub 126 mm
    Batterie Stück 2 Stück
    Batterie V 12 V
    Batterie Ah 93 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss 1. Hauptpumpe 117 l/min
    Maximaler Ölfluss 2. Hauptpumpe 117 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 23,4 l/min
    Lenkungspumpe 1 Zahnradpumpe
    Maximaler Ölfluss je Lenkungspumpe 22,8 l/min

    Hydraulikmotoren

    Fahrantrieb 1 Axialkolbenmotor mit variabler Volumenaufnahme
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 33,4 MPa
    Fahrkreis 35,3 MPa
    Vorsteuerkreis 4 MPa
    Leistungsverstärkung(Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2105 mm75 mm
    Stiel1115 mm80 mm
    Löffel1100 mm70 mm
    Positionierung *11145 mm90 mm
    • *1: Für Verstell-Ausleger
  • Oberwagen

    Schwenkwerk

    Art Axialkolbenmotor mit im Ölbad laufenden Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher-Feststellbremse.
    Schwenkdrehgeschwindigkeit 11,9 1/min
    Schwenkdrehmoment 33 kNm
    Drehrahmen D-Profil-Rahmen für maximale Verwindungssteifigkeit
    Fahrerkabine Eigenständige, großzügig dimensionierte Kabine, 1035mm Breite x 1675mm Höhe, entspricht ISO-Normen.
  • Unterwagen

    Max. Fahrgeschwindigkeit

    Kriechgang 2,2 km/h
    Langsamgang 8,8 km/h
    Schnellgang 35 km/h

    Steigvermögen

    Steigvermögen 35 °

    Achse

    Art Allradantrieb. Die Vorderachse kann hydraulisch in jeder Position verriegelt werden.
    Pendelachse vorn 9 +/- °
    Art Unterwagen auf Rädern. Geschweißte, spannungsarme Kastenprofilkontruktion. Antriebssystem: 2-Gang-Lastschaltgetriebe und verstellbarer Axialkolbenfahrmotor.
    Max. Traktionskraft 102 kN
    Min. Wendekreis 6.800 mm
    Bremssystem Wartungsfreie Lamellenbremsen im Ölbad sind Standard. Hydraulisches Betriebsbremssystem.
  • Schallpegel

    Schallpegel innen entsprechend ISO 6396 72 LpA dB(A)
    Schallpegel außen entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 100 LwA dB(A)
  • FÜLLMENGE

    Kraftstofftank 250 l
    Motorkühlmittel 22,7 l
    Motoröl 14 l
    Schwenkwerk 3,2 l
    Getriebe 2,5 l
    Differenzial vorn 9,1 l
    Differenzial hinten 11,8 l
    Planetengetriebe: Vorderachse 2,5 2xL
    Planetengetriebe: Hinterachse 2,5 2xL
    Hydrauliksystem 200 l
    Hydrauliköltank 88 l
    DEF/AdBlue-Tank 26 l
  • Gewichte

    StiellängePlanierschild hintenAbstützpratzen hintenAbstützpratzen und PlanierschildVordere und hintere Abstützpratzen
    2,1 m15.800 kg16.000 kg16.800 kg17.100 kg
    2,52 m15.800 kg16.000 kg16.800 kg17.100 kg
    3 m *115.900 kg16.100 kg16.900 kg17.200 kg
    • *1: Einschließlich 0,50m³(ISO gehäuft), Löffelgewicht (420kg) und Gegengewicht (3100kg)
  • Arbeitsbereiche

    Angaben

    Stiellänge2,12,523,01
    A Max. Reichweite8.580 mm8.960 mm9.430 mm
    A' Max. Reichweite (am Boden)8.390 mm8.780 mm9.260 mm
    B Max. Grabtiefe4.870 mm5.290 mm5.770 mm
    B' Max. Grabtiefe für Niveau 2,5 m4.760 mm5.180 mm5.670 mm
    C Max. Reichhöhe9.750 mm10.040 mm10.450 mm
    D Max. Schütthöhe7.290 mm7.570 mm7.990 mm
    D' Min. Schütthöhe3.640 mm3.250 mm2.890 mm
    E Min. Schwenkradius2.520 mm2.670 mm3.040 mm
    F Max. Grabtiefe vertikale Wand3.970 mm4.330 mm4.790 mm
  • Grabkrraft

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,1 m104 kN77 kN
    2,52 m104 kN69 kN
    3 m *1104 kN61 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ABMESSUNGEN

    Stiel Option 1

    Stiellänge 2,1 m
    A' Gesamtlänge (Planierschild hinten) 8.160 mm
    A' Gesamtlänge (Pratzen hinten) 8.220 mm
    A' Gesamtlänge (Planierschild vorn und Pratzen hinten) 8.220 mm
    A' Gesamtlänge (Pratzen vorn und Planierschild hinten) 8.160 mm
    A' Gesamtlänge (Pratzen vorn und hinten) 8.220 mm
    B' Gesamthöhe des Auslegers 3.000 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 4.000 mm
    W Überhang vorn (in Fahrtstellung) 2.870 mm

    Stiel Option 2

    Stiellänge 2,52 m
    A' Gesamtlänge (Planierschild hinten) 8.170 mm
    A' Gesamtlänge (Pratzen hinten) 8.230 mm
    A' Gesamtlänge (Planierschild vorn und Pratzen hinten) 8.230 mm
    A' Gesamtlänge (Pratzen vorn und Planierschild hinten) 8.170 mm
    A' Gesamtlänge (Pratzen vorn und hinten) 8.230 mm
    B' Gesamthöhe des Auslegers 3.110 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 4.000 mm
    W Überhang vorn (in Fahrtstellung) 3.090 mm

    Stiel Option 3

    Stiellänge 3,01 m
    A' Gesamtlänge (Planierschild hinten) 8.140 mm
    A' Gesamtlänge (Pratzen hinten) 8.200 mm
    A' Gesamtlänge (Planierschild vorn und Pratzen hinten) 8.200 mm
    A' Gesamtlänge (Pratzen vorn und Planierschild hinten) 8.140 mm
    A' Gesamtlänge (Pratzen vorn und hinten) 8.200 mm
    B' Gesamthöhe des Auslegers 3.350 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 3.750 mm
    W Überhang vorn (in Fahrtstellung) 4.890 mm

    H Gesamtbreite über Reifen

    Planierschild hinten 2.550 mm
    Pratzen hinten 2.490 mm
    Planierschild vorn und Pratzen hinten 2.490 mm
    Pratzen vorn und Planierschild hinten 2.490 mm
    Pratzen vorn und hinten 2.490 mm

    J Mindestbodenfreiheit

    Planierschild hinten 300 mm
    Pratzen hinten 320 mm
    Planierschild vorn und Pratzen hinten 300 mm
    Pratzen vorn und Planierschild hinten 300 mm
    Pratzen vorn und hinten 320 mm

    M Überhang vorne

    Planierschild hinten 655 mm
    Pratzen hinten 655 mm
    Planierschild vorn und Pratzen hinten 1.055 mm
    Pratzen vorn und Planierschild hinten 1.150 mm
    Pratzen vorn und hinten 1.150 mm

    N Überhang hinten

    Planierschild hinten 945 mm
    Pratzen hinten 1.060 mm
    Planierschild vorn und Pratzen hinten 1.060 mm
    Pratzen vorn und Planierschild hinten 965 mm
    Pratzen vorn und hinten 1.060 mm

    O Max. Schildsenkung

    Planierschild hinten 145 mm
    Planierschild vorn und Pratzen hinten 145 mm
    Pratzen vorn und Planierschild hinten 145 mm

    P Schildhöhe

    Planierschild hinten 590 mm
    Planierschild vorn und Pratzen hinten 590 mm
    Pratzen vorn und Planierschild hinten 590 mm

    Q Max. Schildhub

    Planierschild hinten 445 mm
    Planierschild vorn und Pratzen hinten 445 mm
    Pratzen vorn und Planierschild hinten 445 mm

    R Gesamtbreite, Schild

    Planierschild hinten 2.530 mm
    Planierschild vorn und Pratzen hinten 2.530 mm
    Pratzen vorn und Planierschild hinten 2.530 mm
    C Heckschwenkradius 2.120 mm
    K Radstand 2.550 mm
    S Gesamtbreite, Pratzen eingezogen 2.470 mm
    D Motorhaubenhöhe 2.710 mm
    L Mitte Drehkranz zur Hinterachse 1.100 mm
    T Gesamtbreite, Pratzen ausgefahren 3.380 mm
    E Freiraum unter Gegengewicht 1.215 mm
    F Gesamtbreite des Oberwagens 2.480 mm
    G Gesamthöhe über Kabine 3.150 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.
