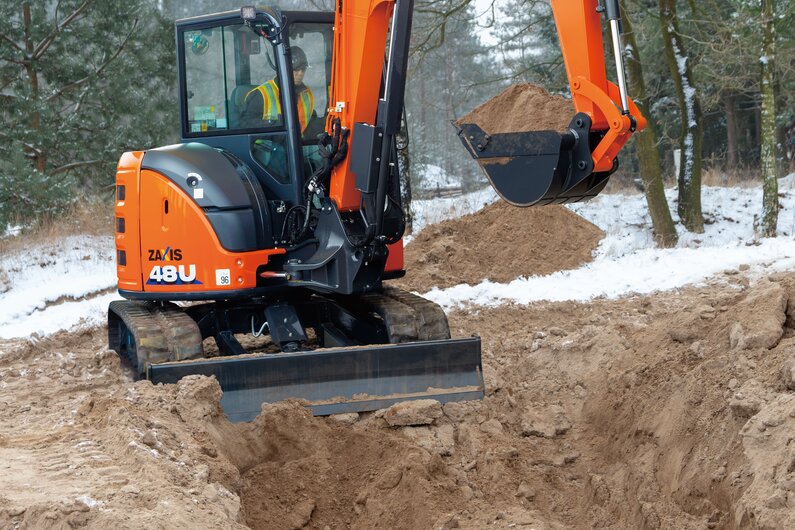

ZX48U-6

Betriebsgewicht: 4.580 - 4.960 kg
Löffelvolumen: 0,17
Motorleistung: 29,1 kW

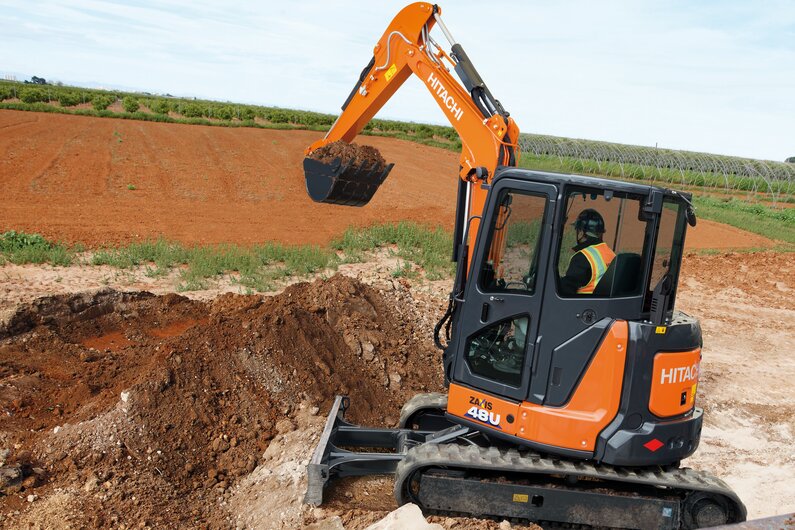

Leistung

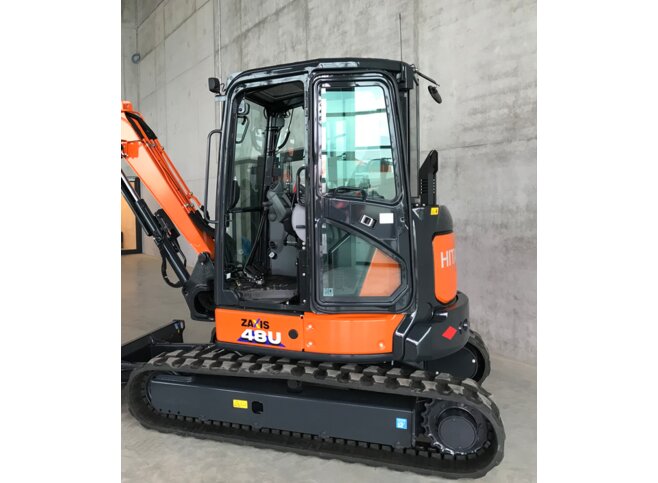

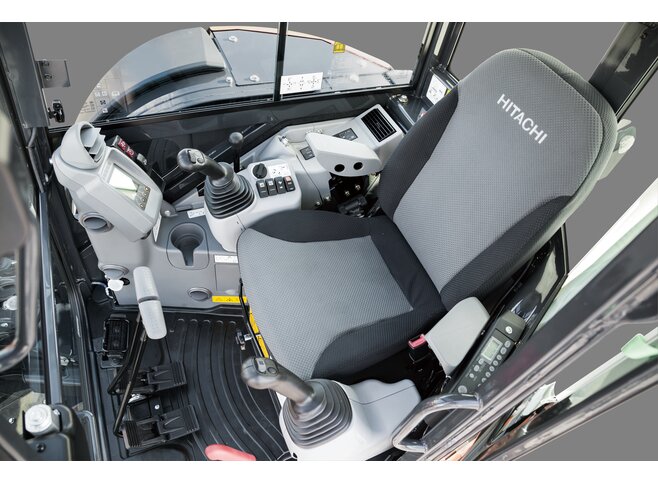

Komfort/Kabine

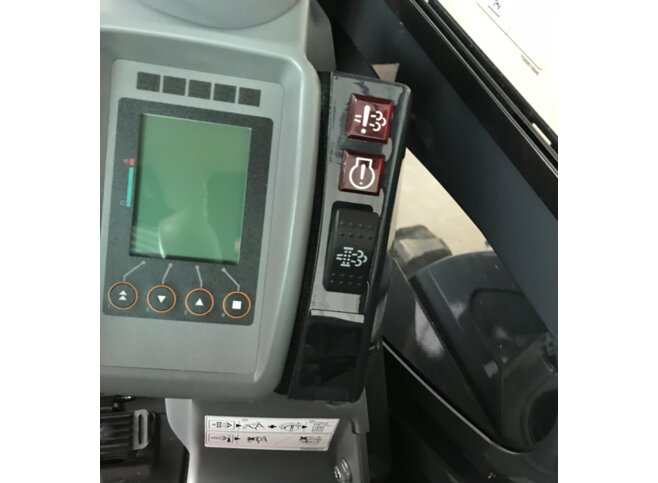

Umweltfreundlichkeit
Sicherheit
Wartung

Varianten

U - Kurzheck-Version

Die Kurzheck-Version ist deutlich kürzer als bei Baggern mit Standardheck. Jedoch steht ein kleiner Teil des Kontergewichts über die Kette hinaus, wenn man den Oberwagen zur Seite schwenkt.

P - Pads

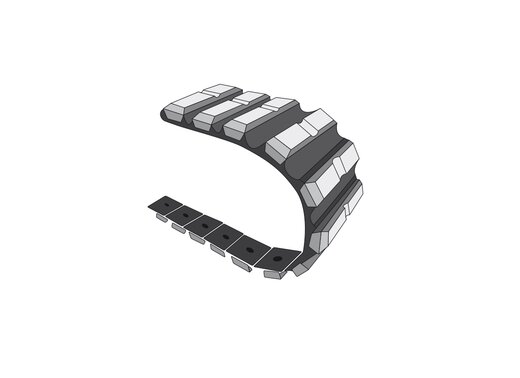

Pads sind auf den Kettenstrang aufgeschraubte Hartgummielemente. Sie sind wesentlich langlebiger als Gummiketten und können bei Beschädigungen einzeln ausgetauscht werden.

Technische Daten

Modell
  • ZX48U-6
  • MOTOR

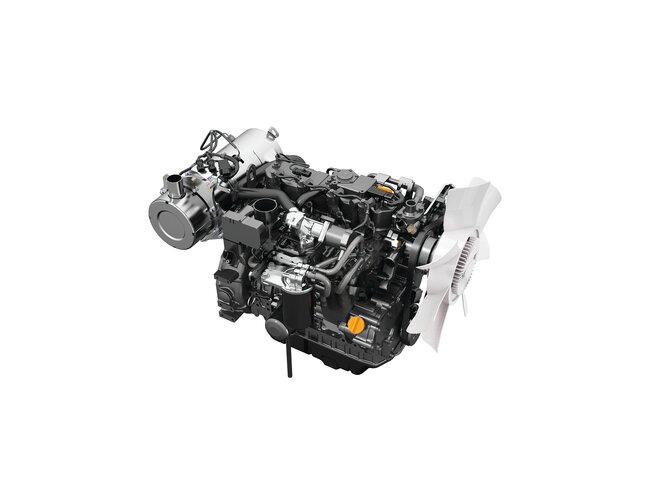

    Modell Yanmar 4TNV88C

    techdata_group_miniundkompakt_motor_

    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common-Rail-Direkteinspritzung
    Maximales Drehmoment 135,8 Nm
    Drehzahl Maximales Drehmoment 1.560 1/min
    Hubraum 2,189 l
    Bohrung 88 mm
    Hub 90 mm

    Nennleistung

    ISO 9249 (netto) 27,1 kW
    ISO 9249 (netto) 36,8 PS
    SAE J1349 (netto) 27,1 kW
    SAE J1349 (netto) 36,8 PS
    Drehzahl bei Nennleistung 2.400 1/min

    Spezifikation

    Maximales Drehmoment 135,8 Nm
    Drehzahl Maximales Drehmoment 1.560 1/min
    Hubraum 2,189 l
    Bohrung 88 mm
    Hub 90 mm

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapzität 72 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9 1/min
    Schwenkdrehmoment 8,6 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 1 Axialkolbenpumpe mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 120 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 12 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 24,5 MPa
    Schwenkkreis 18,3 MPa
    Fahrkreis 24,5 MPa
    Vorsteuerkreis 5,9 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesserHub
    Ausleger190 mm55 mm699 mm
    Stiel180 mm50 mm698 mm
    Löffel170 mm40 mm551 mm
    Auslegerschwenkblock190 mm50 mm666 mm
    Planierschild1105 mm50 mm140 mm
  • UNTERWAGEN

    Laufwerk

    Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt.
    Laufrollen (je Seite) 4 Stück
    Stützrollen (je Seite) 1 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 4,2 km/h
    Fahrgeschwindigkeit Langsamgang 2,5 km/h
    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.
    Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.
    Automatikgetriebe: schnell-langsam.
    Max. Traktionskraft 38,3 kN

    Steigvermögen (konstant)

    Steigvermögen (konstant) 30 °
  • FÜLLMENGEN

    Kraftstofftank 70 l
    Motorkühlmittel 4,7 l
    Motoröl 8,6 l
    Fahrantrieb (je Seite) 0,9 l
    Hydrauliksystem 66 l
    Hydrauliköltank 42 l
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 75 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 96 LwA dB(A)
  • ARBEITSBEREICHE

    Angaben
    Stiellänge1,381,69
    A Max. Reichweite5.760 mm6.060 mm
    A' Max. Reichweite (am Boden)5.610 mm5.920 mm
    B Max. Grabtiefe3.320 mm3.630 mm
    C Max. Reichhöhe5.590 mm5.820 mm
    D Max. Schütthöhe3.910 mm4.140 mm
    D' Min. Schütthöhe1.630 mm1.350 mm
    E Min. Schwenkradius2.240 mm2.370 mm
    F Max. Grabtiefe vertikale Wand2.550 mm2.880 mm
    G Arbeitsgerätehöhe bei min. Schwenkradius4.250 mm4.250 mm
    H Stielkopfabstand bei max. Arbeitsgeräteeinzug2.000 mm1.870 mm
    I Arbeitsradius bei min. vorderen Schwenkradius (max. Auslegerschwenkwinkel)1.750 mm1.860 mm
    J Max. Planierschildhub über Boden460 mm460 mm
    K Max. Planierschildeingriff365 mm365 mm
    L Versatzweite nach links690 mm690 mm
    L' Versatzweite nach rechts850 mm850 mm
    L Max. Auslegerschwenkwinkel links80 mm80 mm
    L' Max. Auslegerschwenkwinkel rechts60 mm60 mm
  • GEWICHTE UND BODENDRUCK

    KettentypKettenbreiteStielBetriebsgewichtBodendruck
    Gummikette *1400 mm1,38 m4.580 kg26 kPa
    1,69 m4.790 kg27 kPa
    • *1: Ausleger 2,68m, Löffelinhalt (ISO, gehäuft) 0,11m³; Löffelgewicht 96kg, Kontergewicht 200kg
  • ABMESSUNGEN

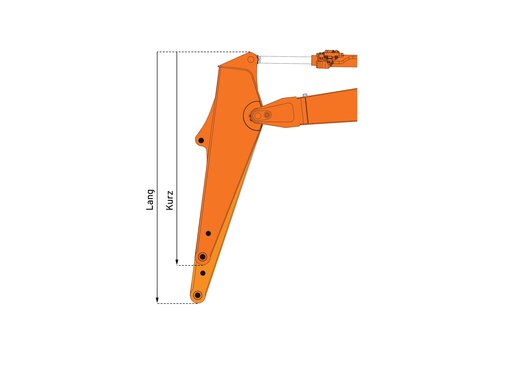

    Stiel Option 1

    Stiel 1,38 m
    L Gesamtlänge 5.350 mm
    M Gesamthöhe des Auslegers 1.840 mm

    Stiel Option 2

    Stiel 1,69 m
    L Gesamtlänge 5.390 mm
    M Gesamthöhe des Auslegers 2.035 mm
    N Kettenhöhe 550 mm
    O Motorhaubenhöhe 1.590 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 2.000 mm
    B Unterwagenlänge 2.500 mm
    P Horizontalabstand zum Schild 1.910 mm
    C Freiraum unter Gegengewicht 610 mm
    Q Planierschildhöhe 375 mm
    D Heckschwenkradius 1.080 mm
    D' Länge hinten 1.080 mm
    E Gesamtbreite des Oberwagens 1.850 mm
    F Gesamthöhe über Kabine 2.530 mm
    G Mindestbodenfreiheit 340 mm
    H Spurweite 1.560 mm
    I Kettenplattenbreite 400 mm
    J Unterwagenbreite (Planierschildbreite) 1.960 mm
    K Gesamtbreite 1.960 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.
