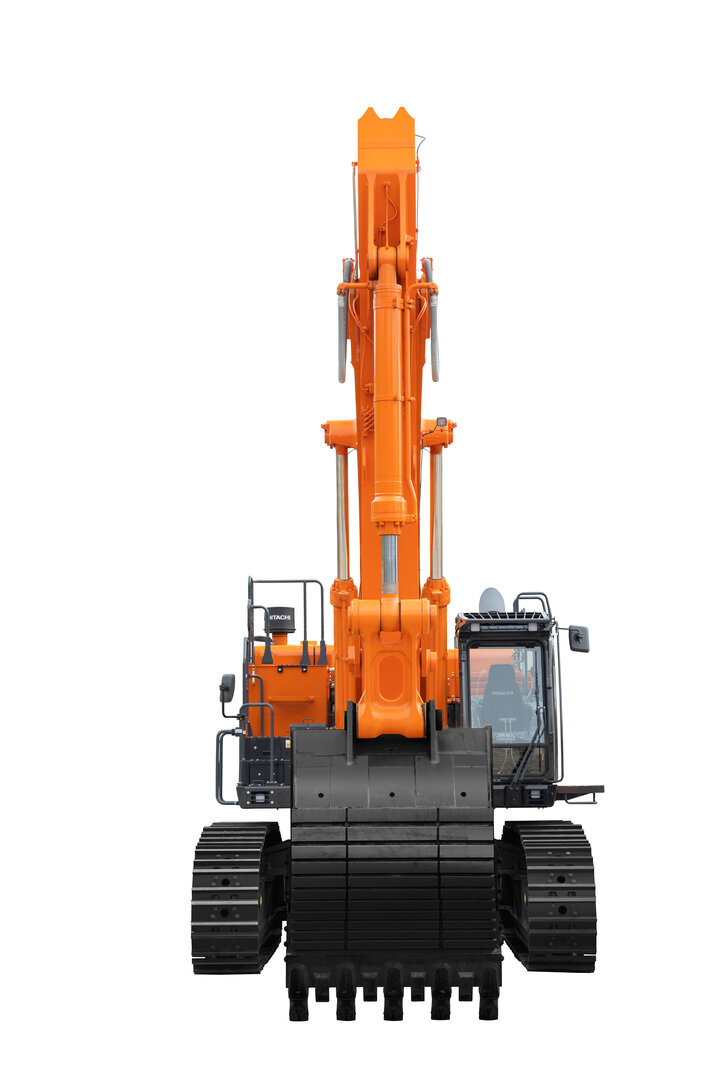

ZX690-7

Betriebsgewicht: 69.400 - 71.400 kg
Löffelvolumen: 2,9
Motorleistung: 348 kW
Leistung
Leistung

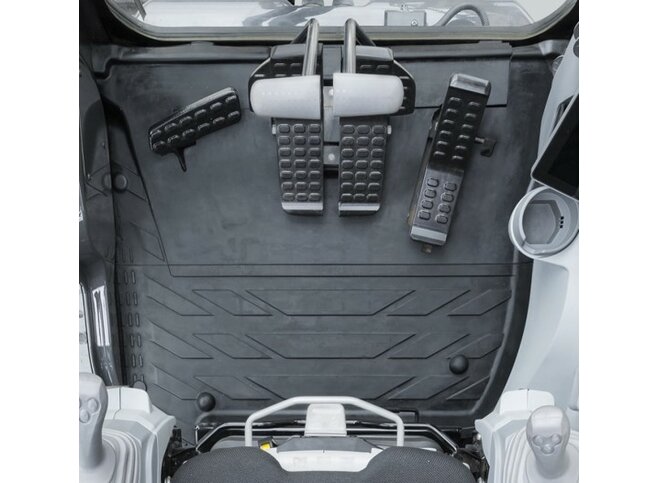

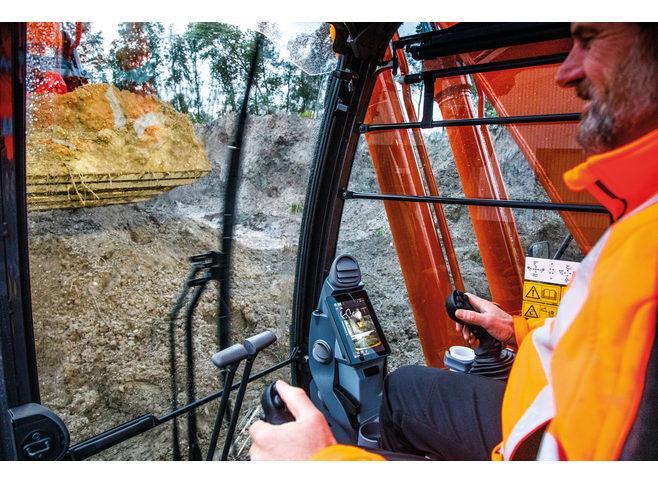

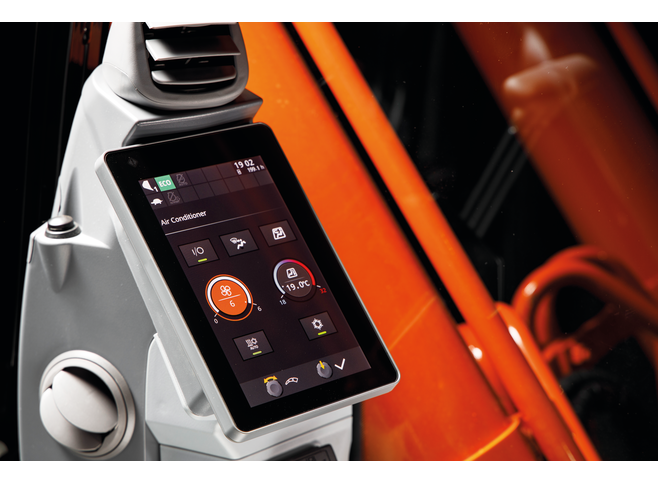

Komfort Kabine
Komfort Kabine

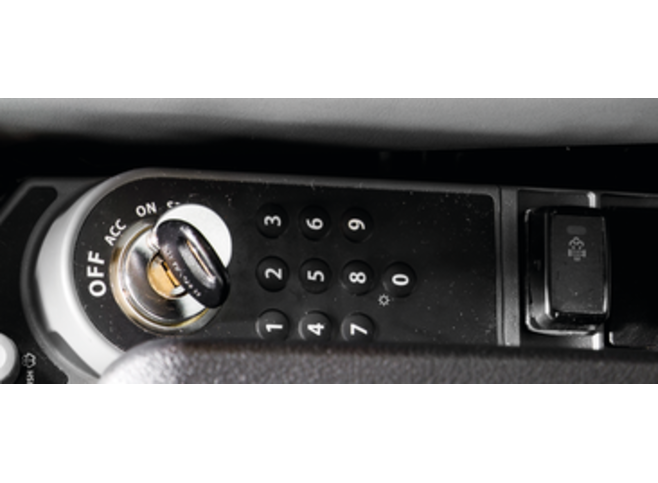

Sicherheit
Sicherheit

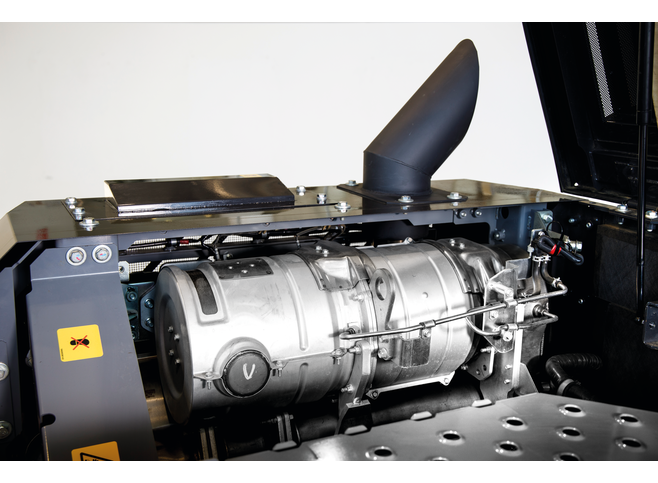

Umweltfreundlichkeit
Umweltfreundlichkeit

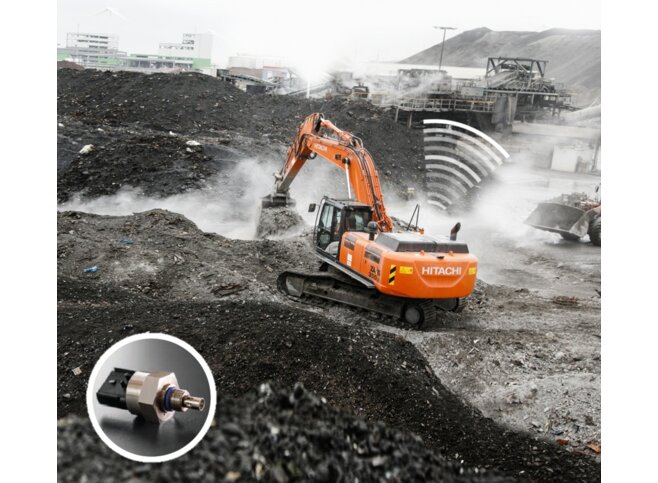

Wartung
Wartung

Varianten

LCR - Felsversion

Die nochmals verstärkte R-Version beinhaltet R-Ausleger mit Innenschweißung und Schweißungen auf beiden Seiten für nochmals erhöhte Steifigkeit des Auslegers. Die Haltbarkeit in extremen Felseinsätzen wurde somit verbessert. Nochmals verstärkter Fahrmotorschutz und Leitradträger sorgen für erhöhte Standzeiten in extrem abrasievem Felseinsatz.

Technische Daten

Modell
  • ZX690LCH-7
  • MOTOR

    Nennleistung

    ISO 14396 (netto) 348 kW
    ISO 14396 (netto) 348 PS
    Drehzahl bei Nennleistung 1.800 1/min

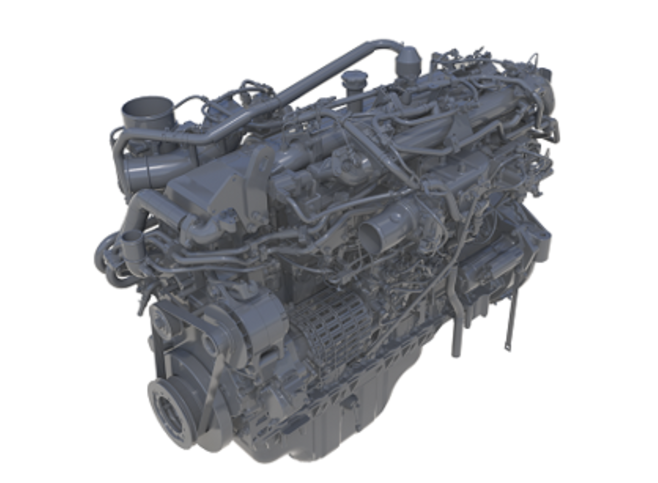

    Modell Isuzu 6WG2
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 170 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Vorsteuerpumpe 1 Zahnradpumpe

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 2 Axialkolbenmotor

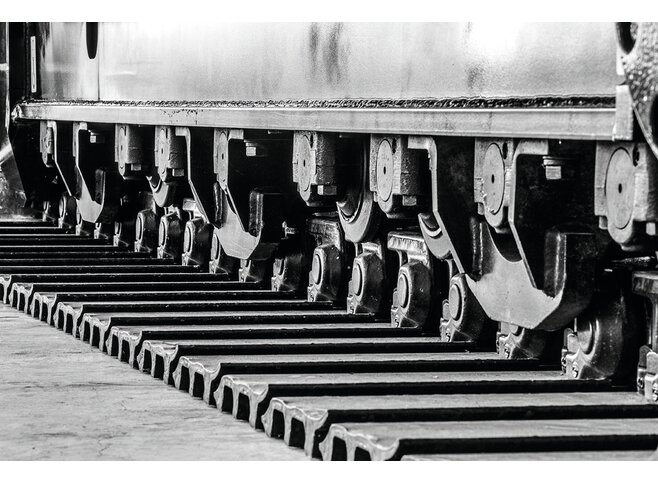

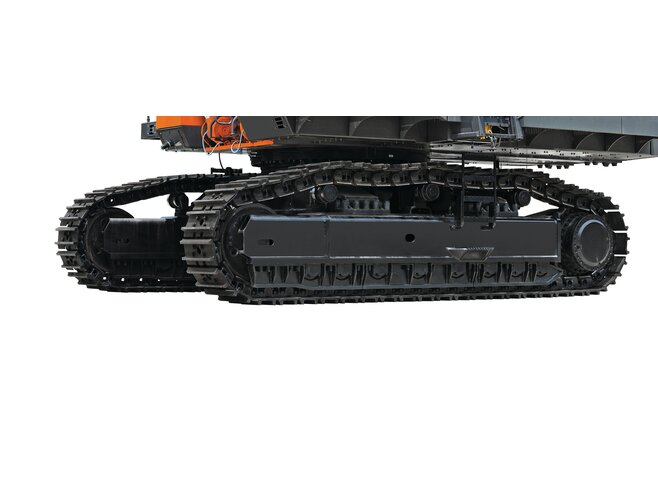

  • UNTERWAGEN

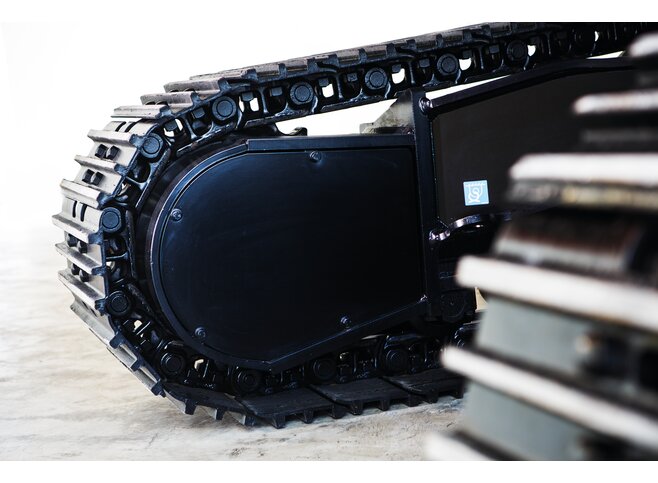

    Ketten Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Ketten-spanner mit schockabsorbierenden Rückstoßfedern.

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken Axialkolbenmotor mit Planetengetriebe erlaubt gegenläufige Drehrichtung. Die Parkbremse ist eine Federspeicherbremse. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,4 km/h
    Max. Traktionskraft 483 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 9 min-1
    Schwenkdrehmoment 194 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 73 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 108 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 900 l
    DEF/AdBlue-Tank 95 l
  • GEWICHTE UND BODENDRUCK

    Auslegerlänge 7,8 m
    Stiellänge 3,6 m
  • ABMESSUNGEN

    B Unterwagenlänge 5.840 mm
    D Heckschwenkradius 4.020 mm
    F Gesamthöhe über Kabine 3.660 mm
    G Mindestbodenfreiheit (Ohne Bodenplattenstollen) 860 mm
    I Kettenplattenbreite 650 mm
    K Gesamtbreite 4.360 mm
    L Gesamtlänge 13.500 mm
    M Gesamthöhe 4.460 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

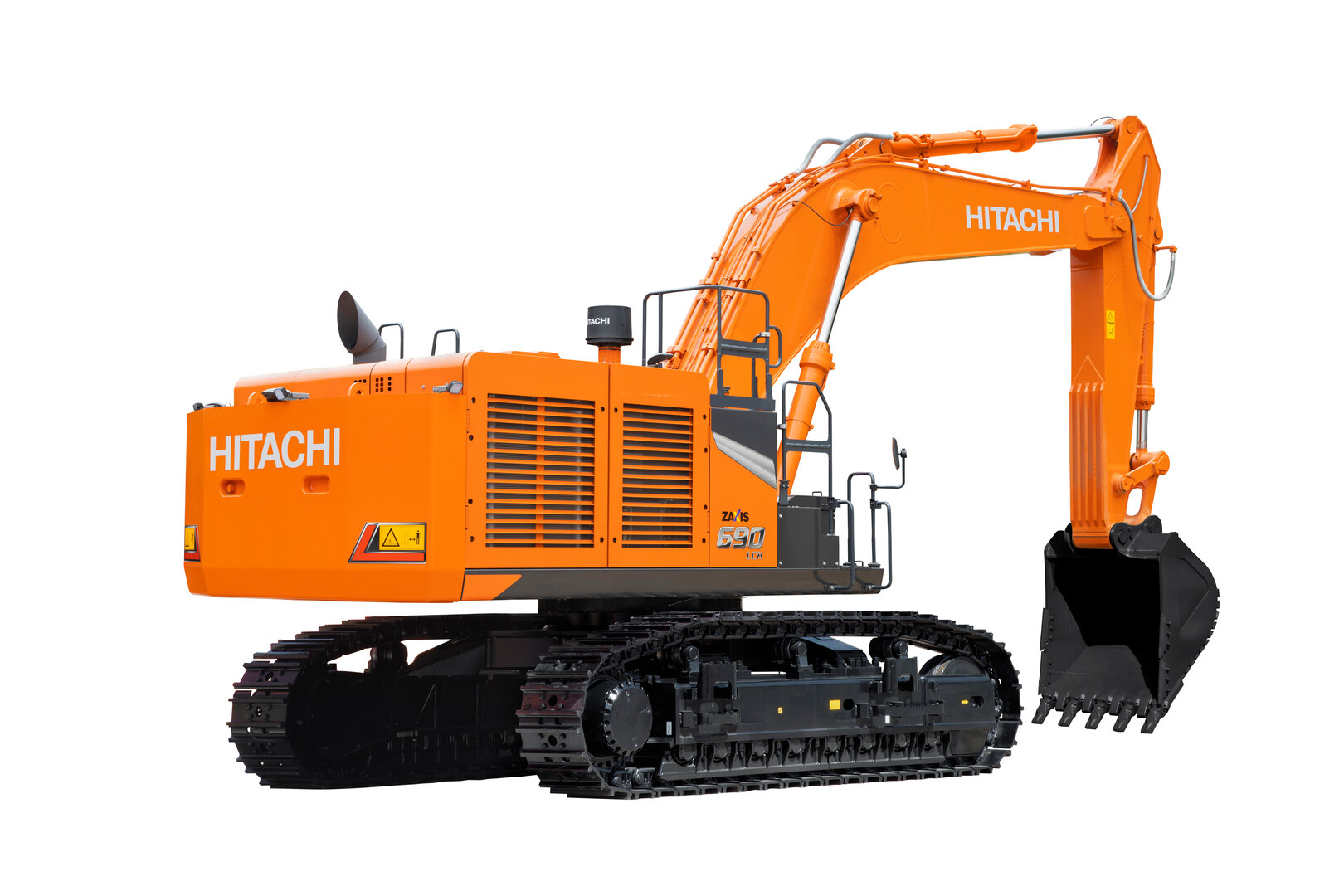

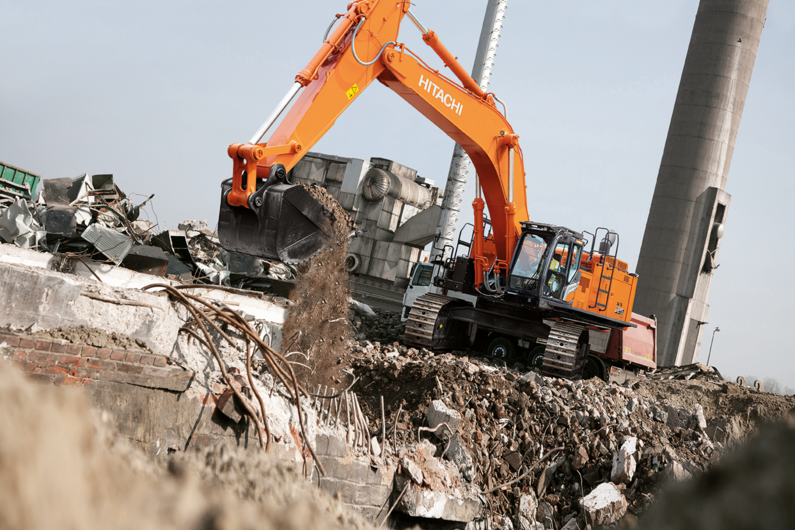

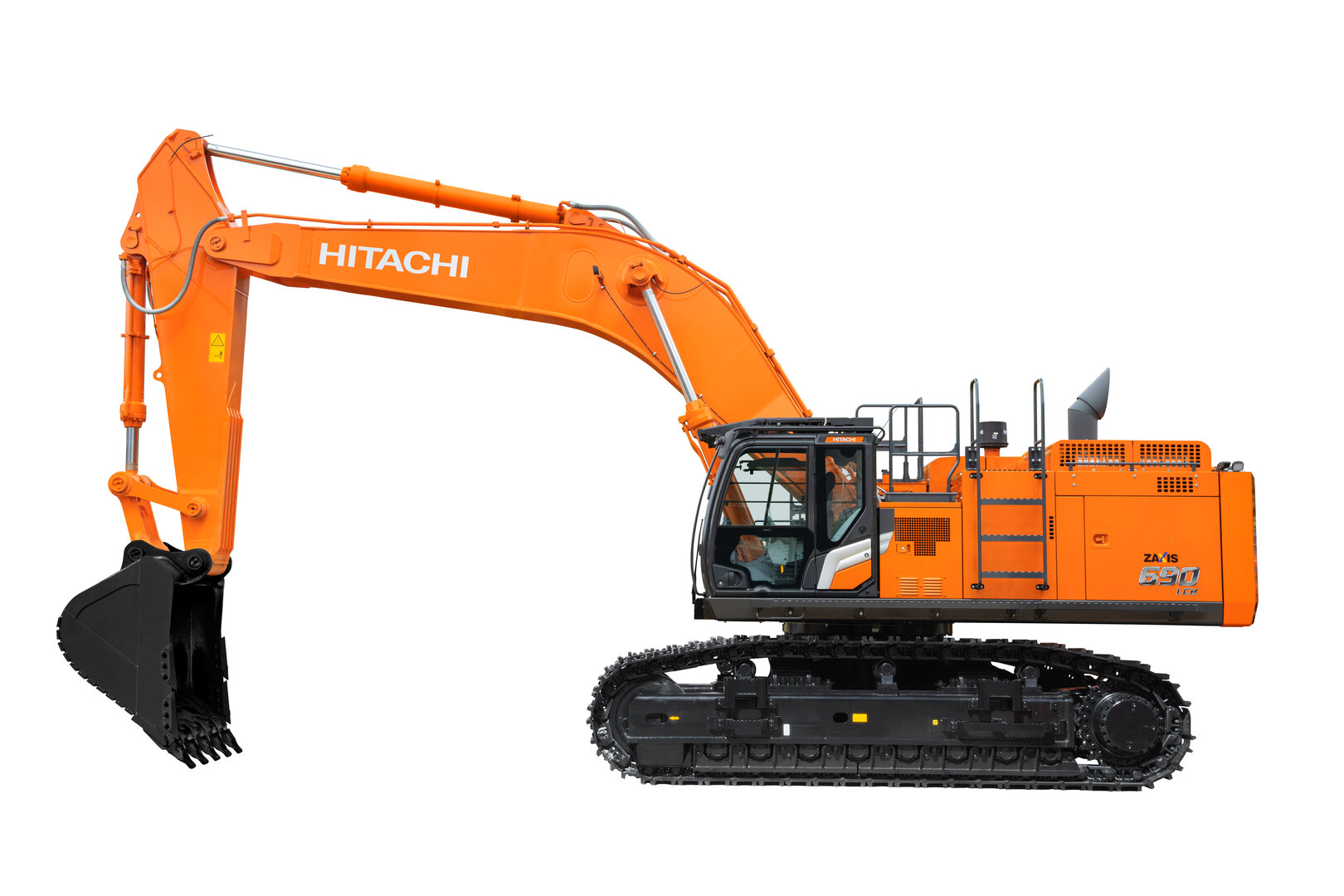

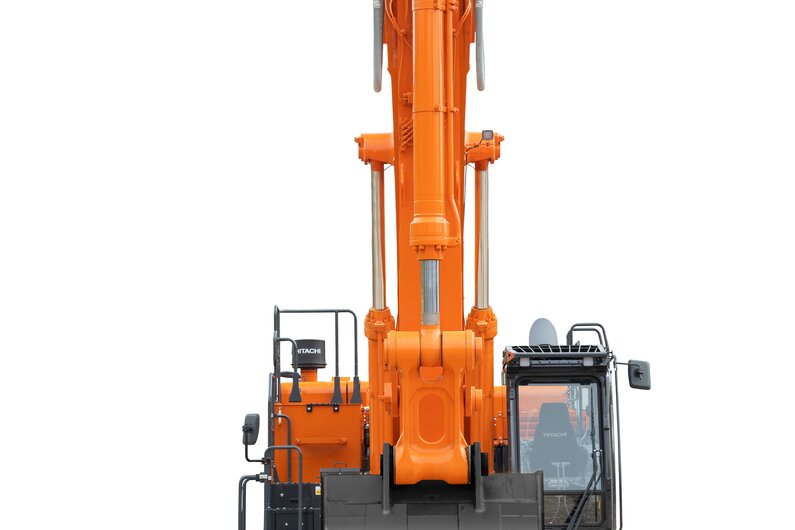

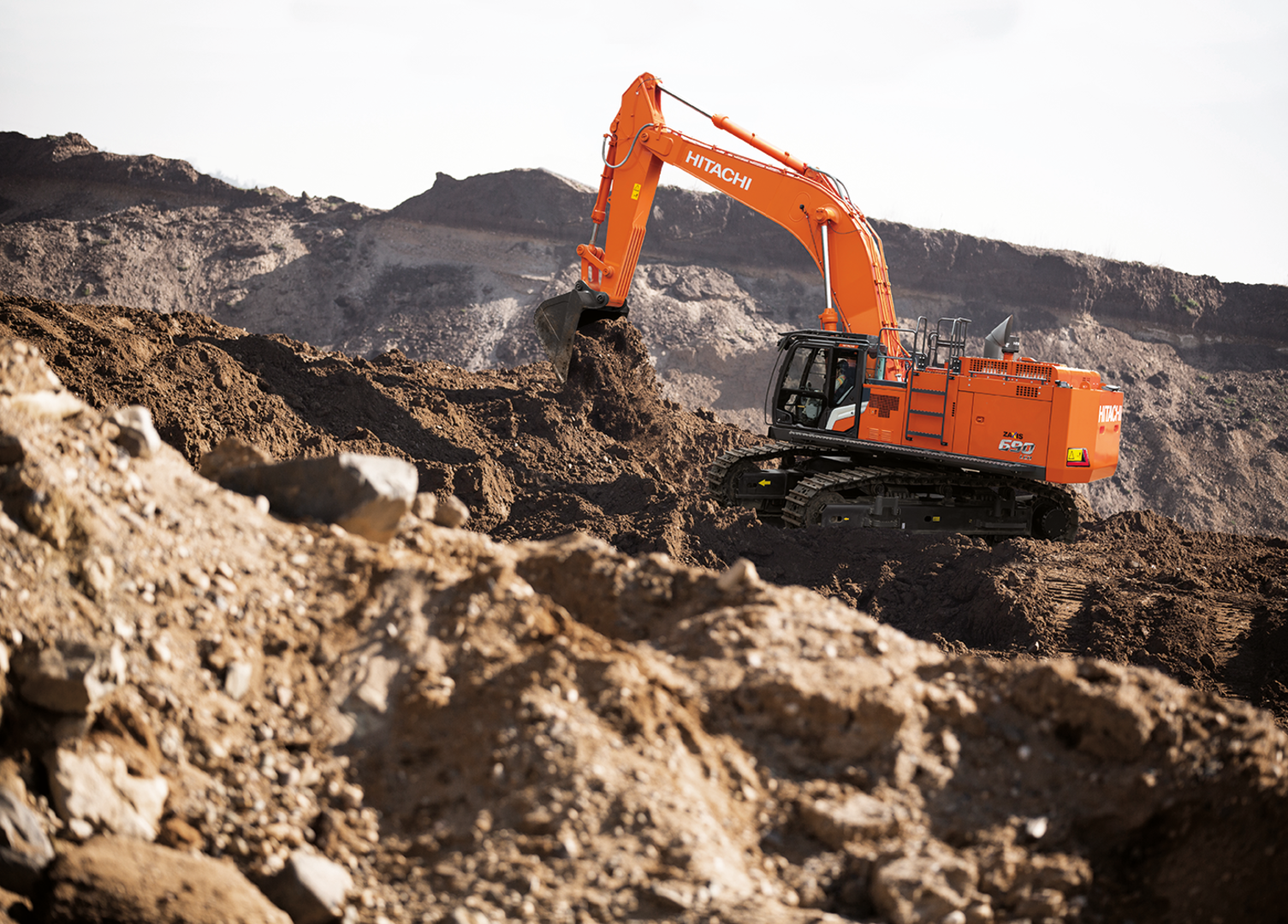

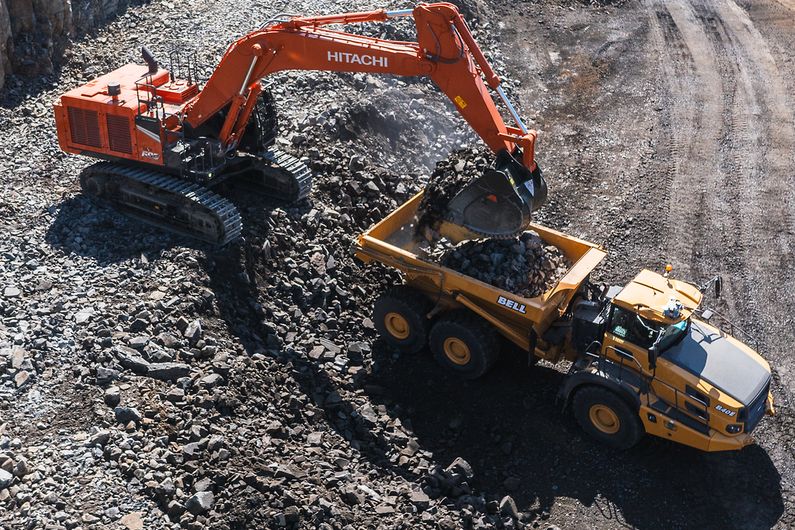

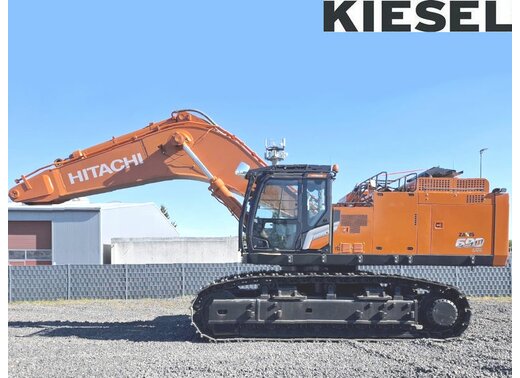

Der Hitachi ZX690-7 Großbagger

Der Großbagger ZX690-7 bietet als aktueller Serie-7-Bagger eine konstant hohe Leistung, sowie Reduzierung der Abgasemissionen bei gleichzeitig geringerem Kraftstoffverbrauch, selbst unter härtesten Einsatzbedingungen.

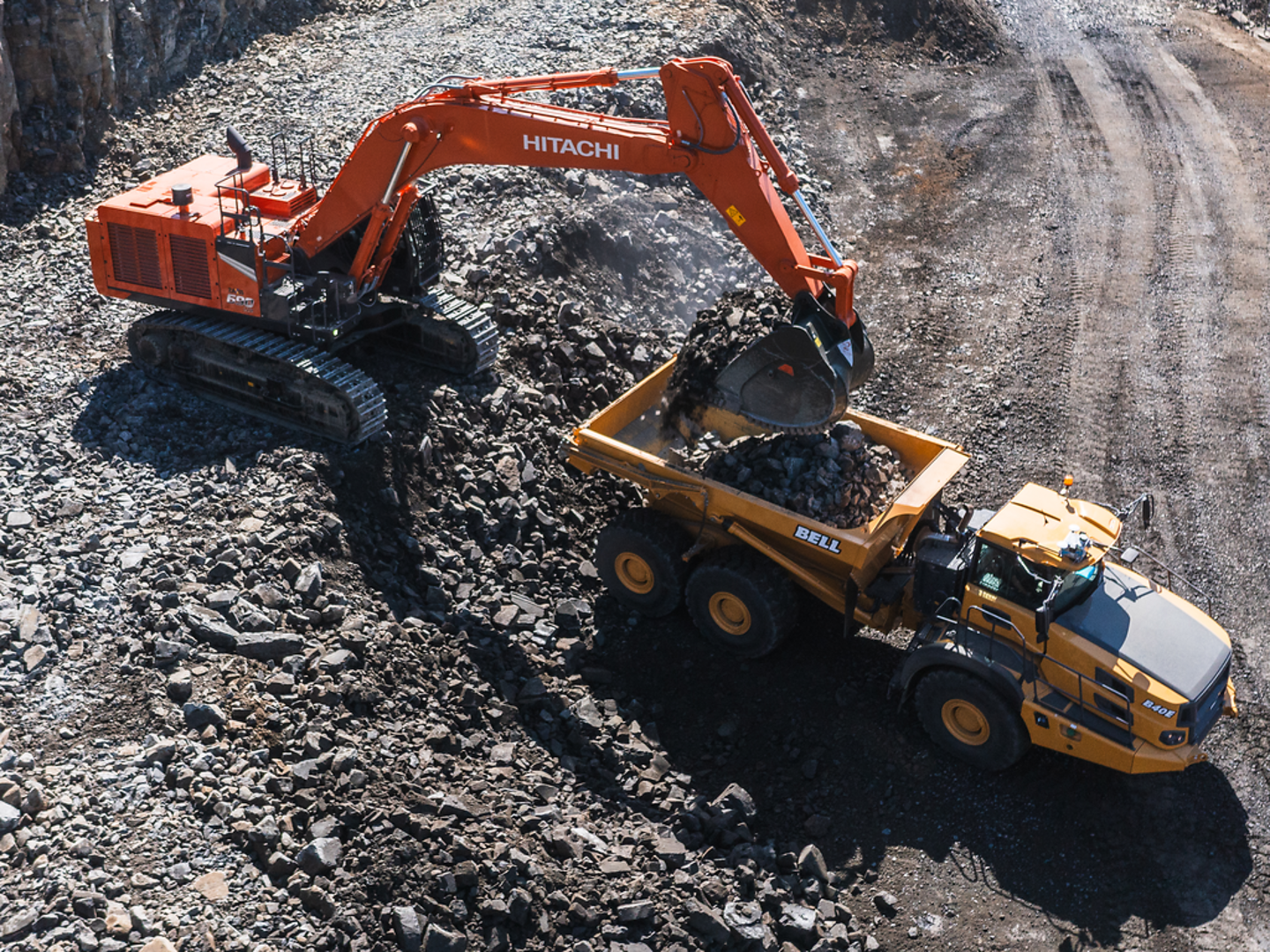

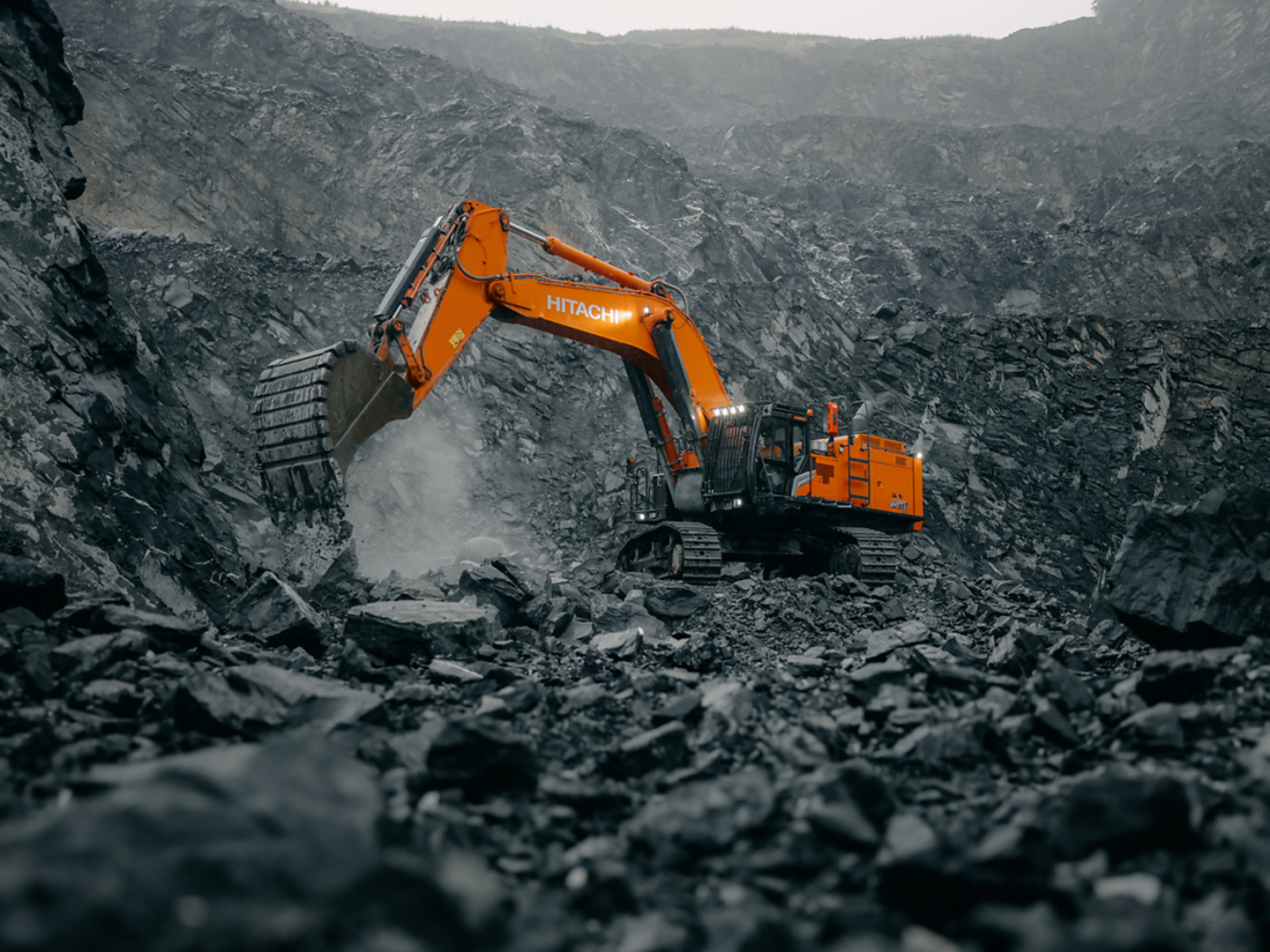

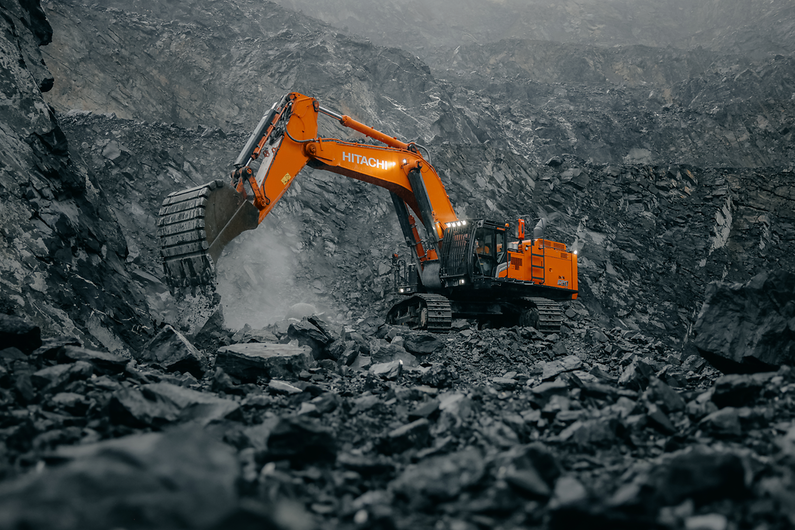

Für härtesten Steinbrucheinsatz ist die Maschine in der R (=Rock)-Version als ZX690LCR-7 verfügbar. Die Maschine ist mit einem großvolumigen Isuzu Motor ausgestattet, der die Europäische Abgasnorm Stufe V erfüllt.

Neben gestiegener Leistungseffizienz weist der ZX690-7 weitere Vorzüge auf, wie z.B. den ultimativen Fahr-und Bedienkomfort, hohe aktive und passive Sicherheit und insgesamt geringere Betriebskosten.
