MHL360F

Betriebsgewicht: 43.500 - 48.800 kg
Referenzgreifer: 0,8
Motorleistung: 190 kW
Komfortkabine
Komfortkabine
Wartung
Wartung
Sicherheit
Sicherheit
Umweltbewusstsein
Umweltbewusstsein
Leistung
Leistung
Fuchs
Fuchs

Varianten

MHL - Mobile Umschlagmaschine

Die mobilen Umschlagmaschinen sind aufgrund der Bereifung nicht Ortsgebunden und können problemlos verfahren werden. Dies bietet Ihnen die nötige Flexibilität um Ihre Arbeit noch wirtschaftlicher abzuwickeln.

Typbezeichnung 8XX - Elektro

Auf Basis der Serienmaschine ist von der kleinsten bis zur größten Maschine jedes Gerät als Elektro-Version konfigurierbar.

RHL - Raupenumschlagmaschine

Während mobile Umschlagmaschinen mit Bereifung auf geteerten oder betonierten Arbeitsflächen zum Einsatz kommen, können Maschinen mit Raupenunterwagen ihre Vorzüge auf wenig befestigtem und nachgiebigem Untergrund voll ausspielen. Auch sind Raupenmaschinen dafür konzepiert zu fahren und gleichzeitig umzuschlagen zu können.

AHL - Aufbau-Umschlagmaschine

Wenn die Umschlagmaschine an einem festen Standort zum Einsatz kommen soll, kann der stationäre Aufbau auf einem Stahl- oder Betonfundament eine sinnvolle Variante sein. Dank der soliden Verankerung kann die Maschine weitaus höher belastet werden als eine mobile Umschlagmaschine.

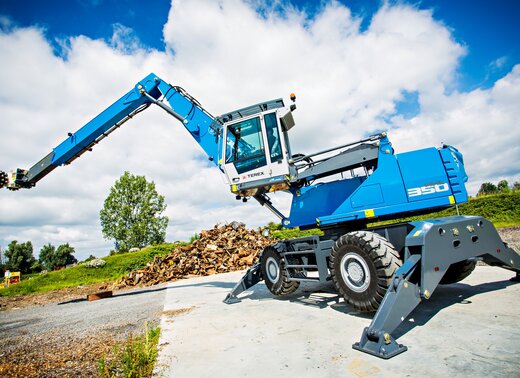

HD

Verstärkter Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte. Konzipiert für den schweren Einsatz. Basis für z.B. den Anhänger-Zug-Betrieb.

MZS - Mehrzweckstiel

Ein zusätzlicher Zylinder auf dem Ladestiel bietet die Möglichkeit das Anbaugerät noch exakter zu positionieren. Der Mehrzweckstiel ist optimal für Sortieranwendungen geeignet.

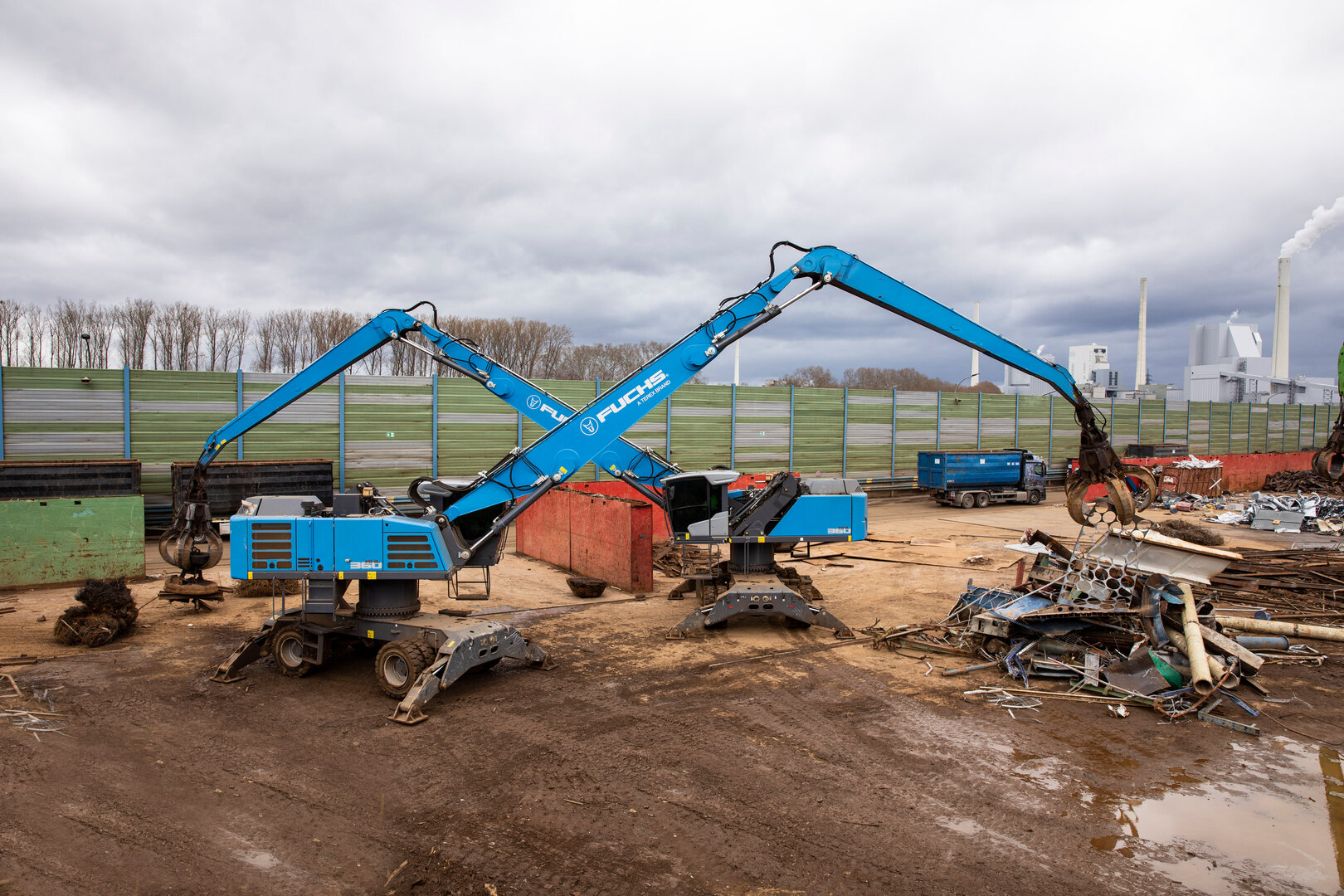

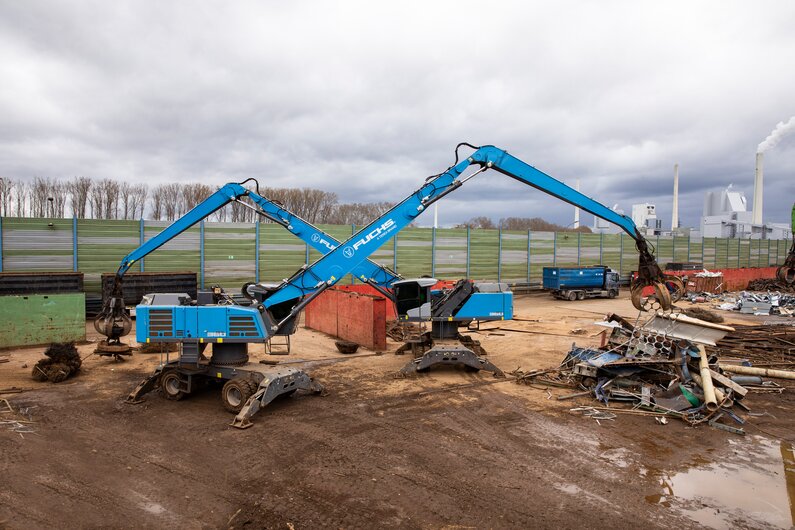

Pylon

Pylone verbessern die Sichthöhe in Schredder oder Scheren, minimieren dank des verbesserten Überblicks die Kollissionsgefahr bei unübersichtlichen Platzverhältnissen, ermöglichen eine höhere Aufschüttung von Halden und optimieren die Kinematik beim Be- und Entladen von Schiffen mit hohen Bordwänden.

Technische Daten

Modell
  • MHL360F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 1 kg
    Bis 1 kg
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 1 l
    DEF/AdBlue 1 l

    Betriebsspannung

    Betriebsspannung 1 V

    Generator

    Spannung 1 V
    Stromstärke 1 A

    Batterie

    Anzahl 1 Stück
    Spannung 1 V
    Kapazität 1 Ah
    Stromstärke (nach EN) 1 A

    Beleuchtungsanlage

    Maschinenfront 2x H3 Scheinwerfer
    Sonstige Blinker- und Heckbegrenzungsleuchten
    Hersteller und Fabrikat Deutz TCD 7.8 L6 4V
    Option 20kW oder 30kW Gleichstromgenerator mit Steuerung und Isolationsüberwachung, direkt über Keilriemen vom Dieselmotor angetrieben
    Bauart 6-Zylinder-Reihenmotor
    Motorsteuerung EMR IV
    Motortyp 4-Takt-Diesel, Common-Rail-Direkteinspritzung, Turbolader, geregelte Abgasrückführung, Dieselpartikelfilter mit automatischer Regeneration und SCR-Katalysator
    Motorleistung 1 kW
    Nenndrehzahl 1 1/min
    Hubraum 1 l
    Kühlsystem Kombikühler (Kühlflüssigkeit/Ladeluft) mit geregelter Lüfterdrehzahl, optional mit Reversierfunktion
    Abgasnorm EU Stufe IV / EPA Tier 4 Final
    Luftfilterausführung Zweistufenfilter mit Sicherheitspatrone und Vorabscheidung mit Austragsventil
  • FAHRANTRIEB

    Art

    Hydrostatischer Fahrantrieb über stufenlos geregelten Axialkolbenmotor mit direkt angebautem Fahrbremsventil, 2-Gang Schaltgetriebe, Allradantrieb

    Fahrgeschwindigkeit

    1. Gang 1 km/h
    2. Gang 1 km/h

    Max. Steigfähigkeit

    1 %

    Wenderadius

    1 m
  • SCHWENKWERK

    Drehkranz Innenverzahnter, doppelreihiger Kugeldrehkranz
    Antrieb 3-stufiges Planetengetriebe mit integrierter Lamellenbremse
    Max. Oberwagendrehzahl 1 min-1
    Schwenkbremse Elektrisch betätigt
    Max. Schwenkmoment 1 kNm
  • BREMSANLAGE

    Betriebsbremse Hydraulisch betätigtes Einkreis-Bremssystem, auf alle vier Radpaare wirkend
    Feststellbremse Elektrisch betätigte Scheibenbremse am Fahrantrieb, auf beide Achsen wirkend
  • UNTERWAGEN

    Vorderachse

    Art Planetentriebachse mit integrierter Trommelbremse, starr gelagert
    Max. Lenkeinschlag 1 °

    Hinterachse

    Planetenantriebsachse mit integrierter Trommelbremse, pendelnd gelagert, mit zuschaltbarer Pendelblockierung

    Abstützungen

    4-Punkt-Abstützung

    Bereifung

    Vollgummi, Elastik 8-fach 12.00-24
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Einfach 1 l/min
    Zweifach 1 l/min
    Schwenkbetrieb 1 l/min
    Art BOSCH-REXROTH Mobilhydraulik mit Grenzlastregelung und kraftstoffsparender Bedarfsstromregelung; geschlossener Schwenkkreis; serienmäßige RBV mit Regeneration
    Max. Arbeitsdruck 1 bar
    Hydrauliköltank 1 l
    Hydraulikölfilter Im Öltank integrierter Rücklauffilter für die Arbeitshydraulik mit Wartungsintervall 3000 Bh, Druckölfilterung für geschlossenen Schwenkkreis
    Verfügbare Hydrauliköle
    Kühlsystem Getrennter Kühler mit geregelter Lüfterdrehzahl, optional mit Reversierfunktion
  • ABMESSUNGEN

    Abmessungen

    Oberwagen

    Gesamtbreite des Oberwagens 1 mm
    Gesamthöhe über Kabine 1 mm
    max. Sichthöhe Kabine 1 mm
    Heckschwenkradius 1 mm

    Unterwagen

    Spurbreite 1 mm
    Radstand 1 mm
    Unterwagenlänge 1 mm
    Unterwagenbreite 1 mm
    Abstützbreite 1 mm
    Abstützlänge 1 mm
  • TRANSPORTABMESSUNGEN

    Arbeitsausrüstung Option 1

    Ausladung 1 m
    A 1 mm
    B 1 mm
    C 1 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 2

    Ausladung 1 m
    A 1 mm
    B 1 mm
    C 1 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 3

    Ausladung 1 m
    A 1 mm
    B 1 mm
    C 1 mm
    Arbeitsausrüstung Gekröpfter Ausleger
  • ARBEITSBEREICH

    Empfohlene Anbaugeräte

    AusladungFuchs MehrschalengreiferSchalentypZweischalengreiferSpezifikationMagnetanlageSpezifikationLasthaken
    16,5 m0,6 m³Offene oder halbgeschlossene Schalen1,4 m³Schüttgutdichte bis 1600kg/m³Fuchs Magnetplatte MP 1350d= 1350mm mit 30 kW Magnetanlage20 t
    0,8 m³Offene oder halbgeschlossene Schalen2 m³Schüttgutdichte bis 800kg/m³
    18 m0,6 m³Offene oder halbgeschlossene Schalen1,4 m³Schüttgutdichte bis 1600kg/m³Fuchs Magnetplatte MP 1350d= 1350mm mit 30 kW Magnetanlage20 t
    0,8 m³Offene oder halbgeschlossene Schalen2 m³Schüttgutdichte bis 800kg/m³

    Arbeitsausrüstung Option 1

    Ausladung 1 m
    Auslegerlänge 1 m
    Stiellänge 1 m
    Max. Ausladung 1 mm
    Greifertyp Mehrschalengreifer
    Greifergröße 1 m³
    Greiferart offen

    Arbeitsausrüstung Option 2

    Ausladung 1 m
    Auslegerlänge 1 m
    Stiellänge 1 m
    Max. Ausladung 1 mm
    Max. Reichtiefe Ladestiel 1 mm
    Max. Reichhöhe Ladestiel 1 mm
    Greifertyp Mehrschalengreifer
    Greifergröße 1 m³
    Greiferart offen

    Arbeitsausrüstung Option 3

    Ausladung 1 m
    Auslegerlänge 1 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 1 m
    Max. Ausladung 1 mm
    Greifertyp Mehrschalengreifer
    Greifergröße 1 m³
    Greiferart offen
  • SCHALLPEGEL

    Garantiert nach Richtlinie 2000/14/EG 1 LwA dB(A)
Hinweis: Irrtümer und technische Änderungen vorbehalten.

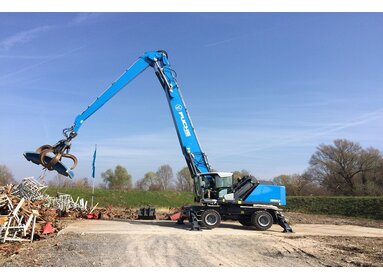

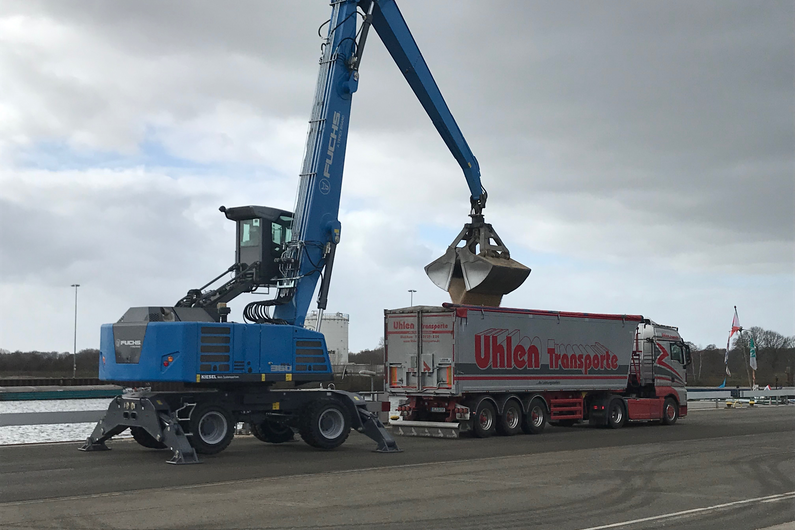

Der Fuchs MHL360F Umschlagbagger

Mit der Kombination aus Leistung und geringen Emissionen sowie der ebenso durchzugsstarken wie feinfühligen Hydraulik lassen sich auch anspruchsvolle Ladeaufgaben effizient erledigen.

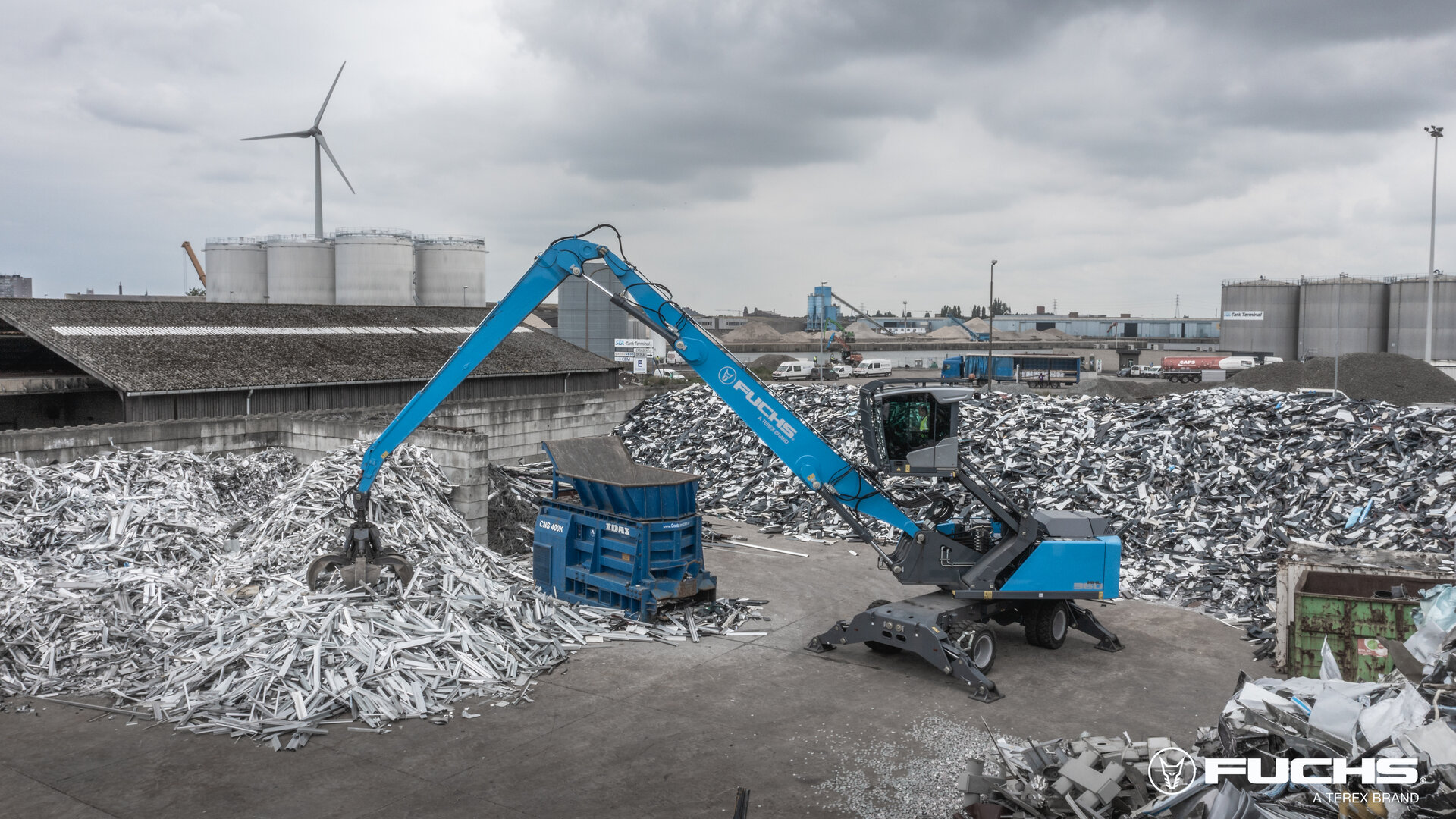

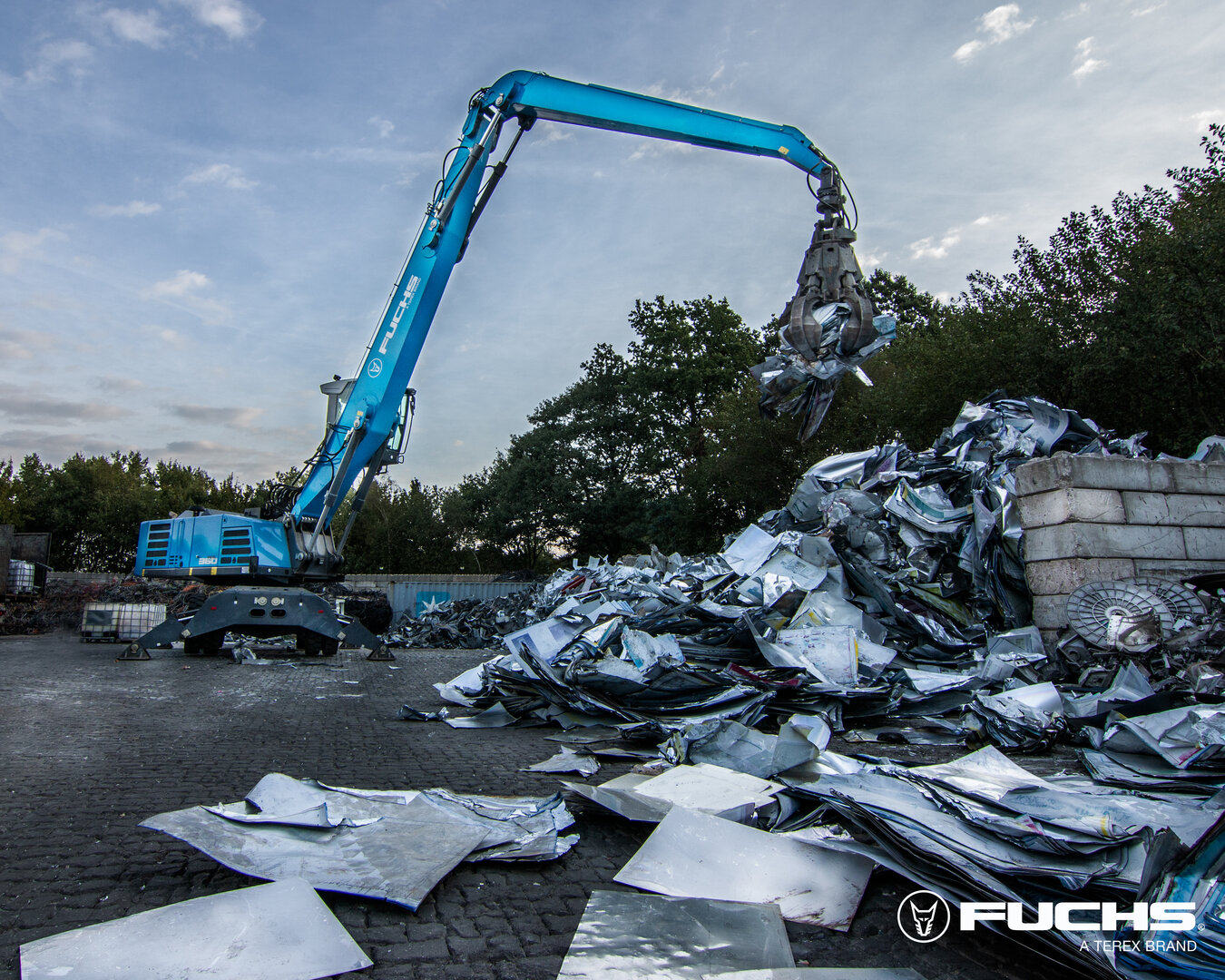

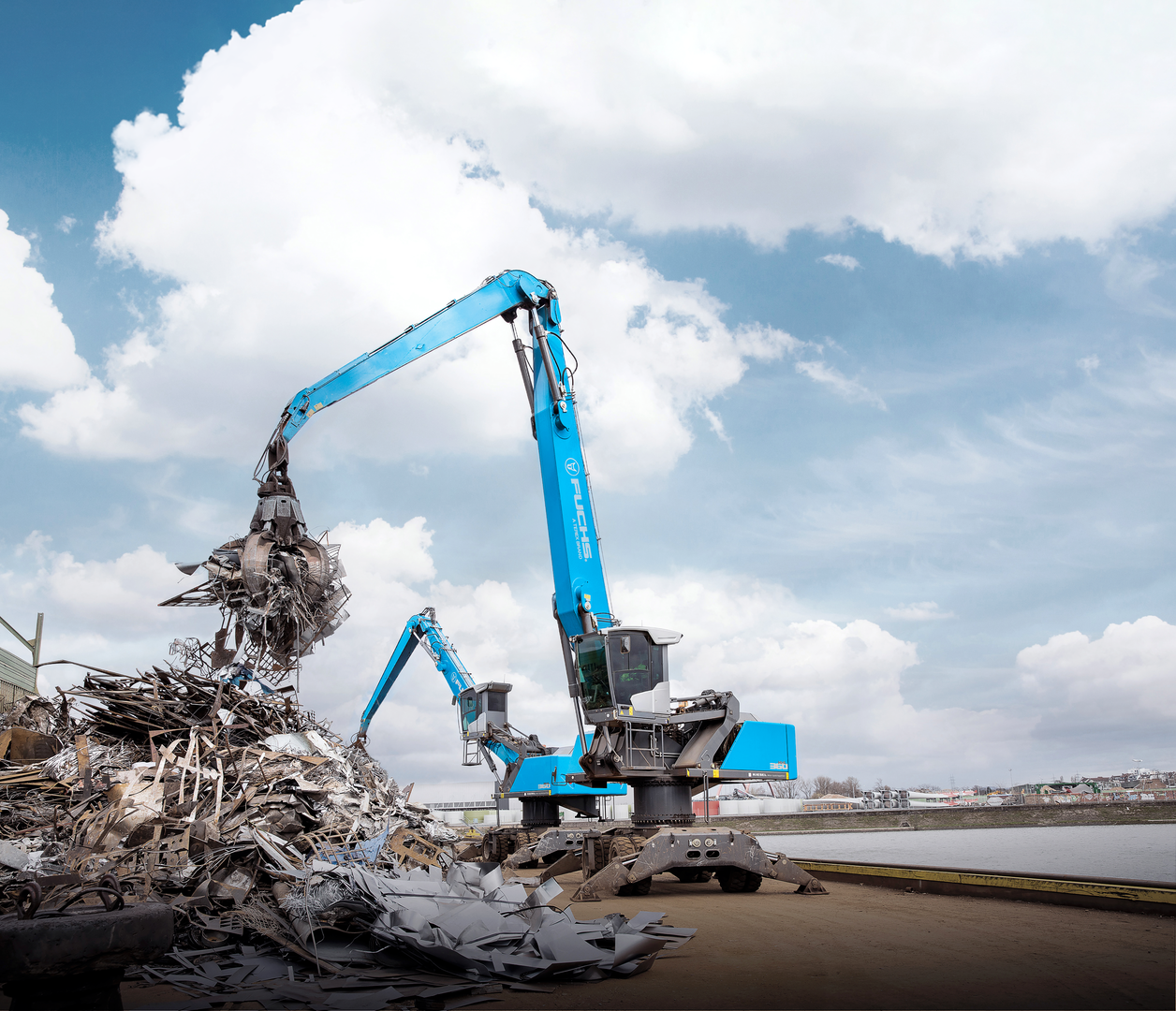

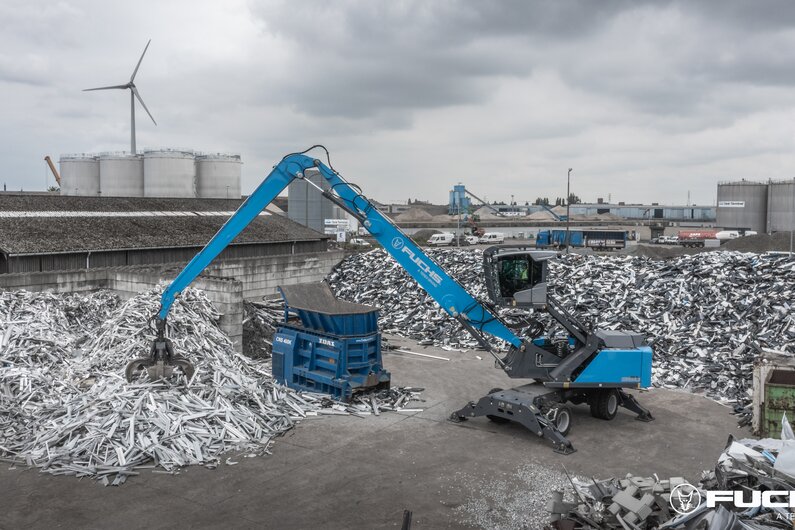

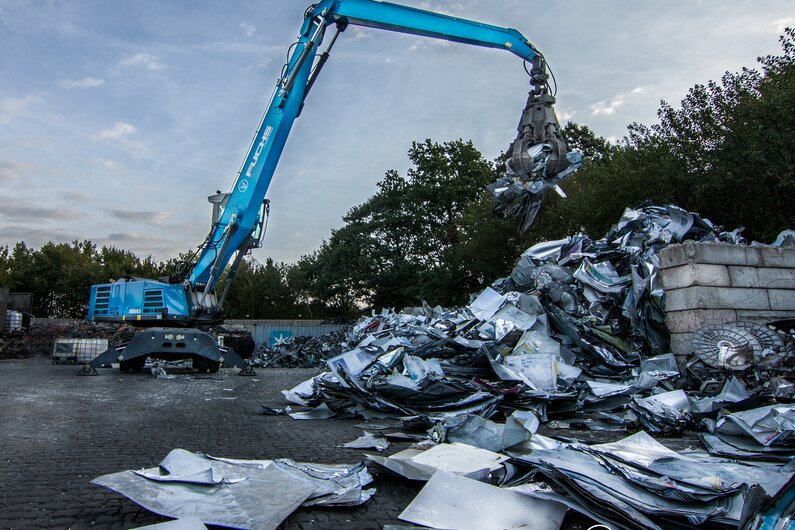

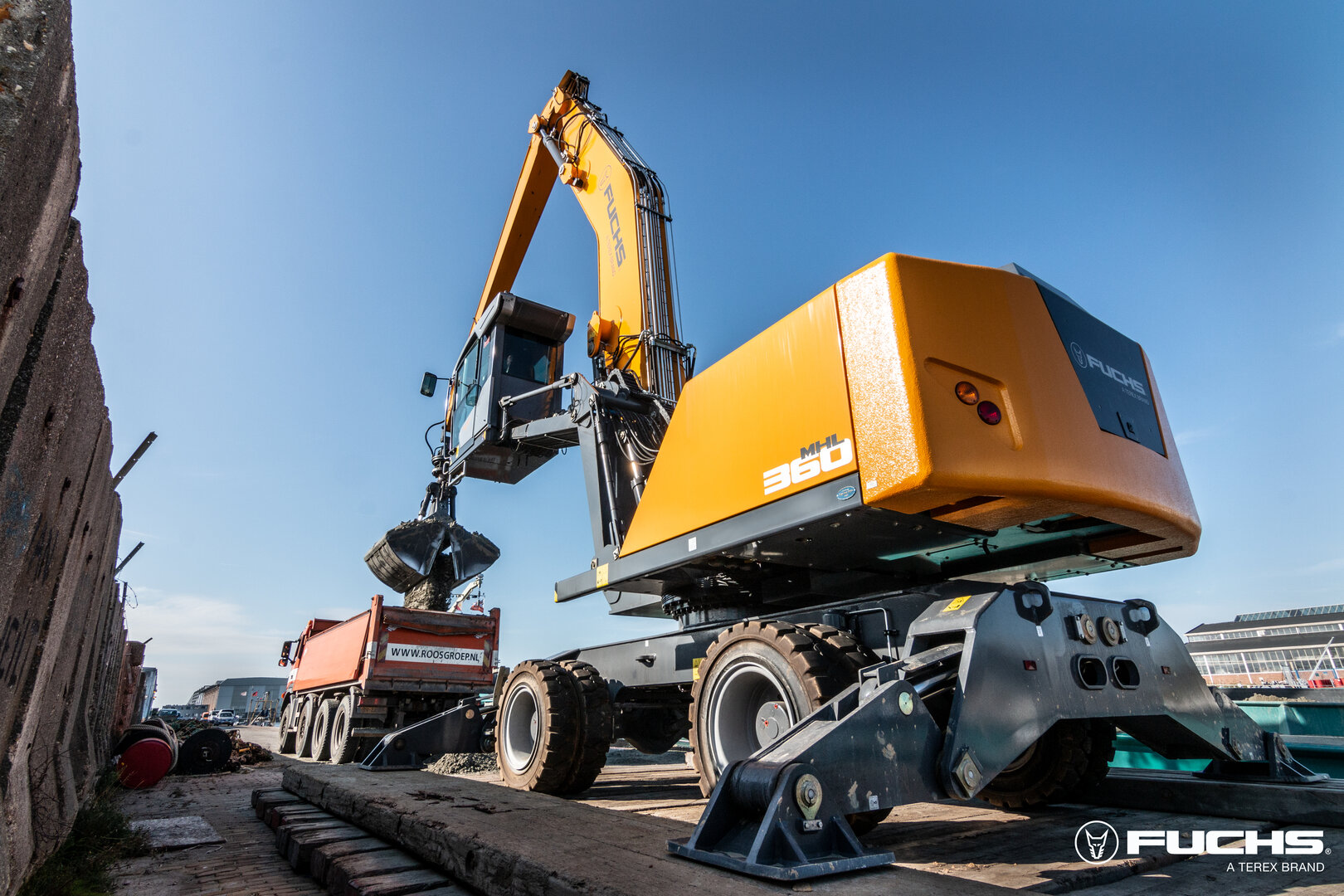

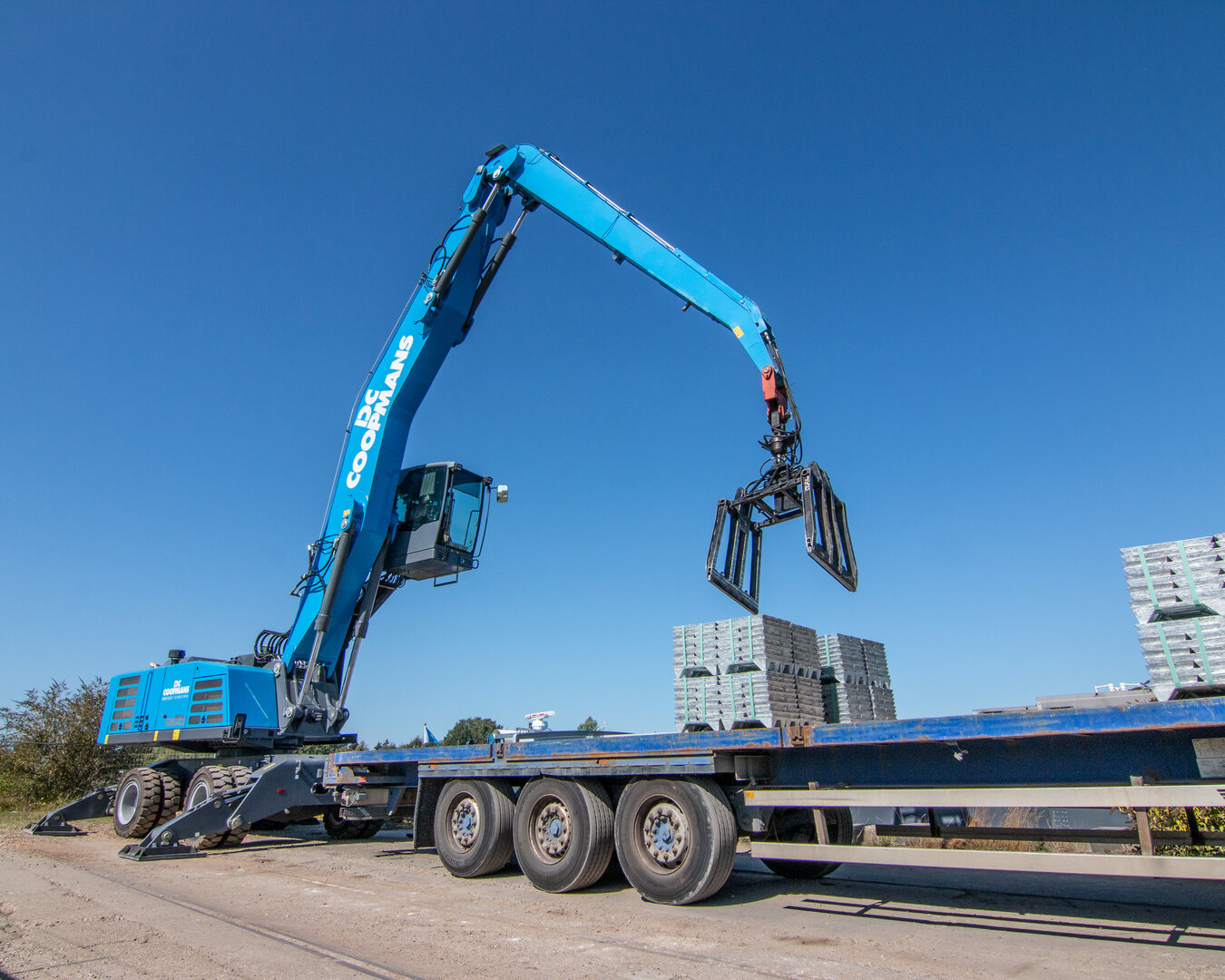

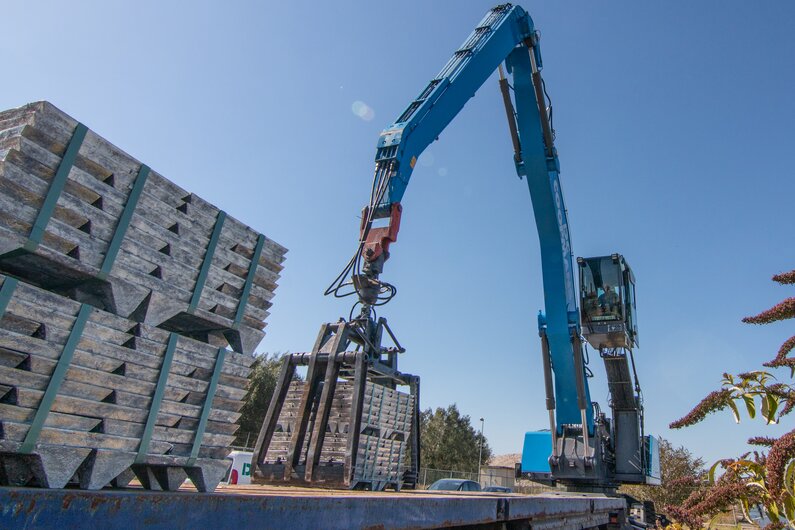

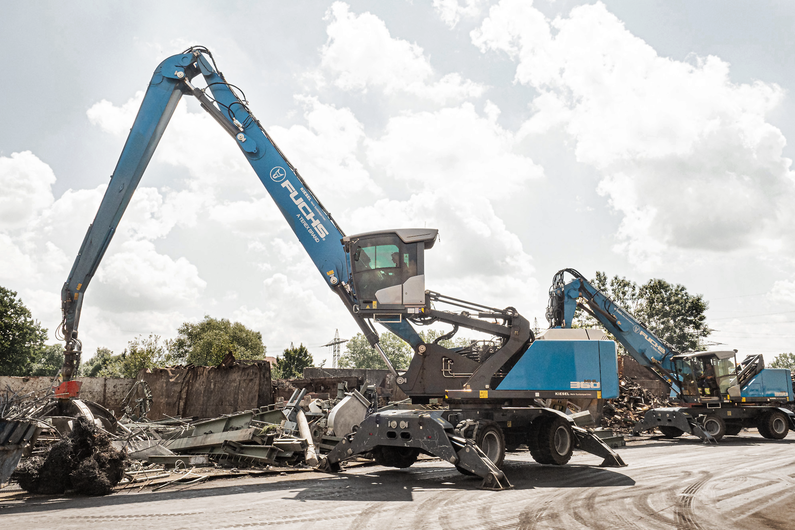

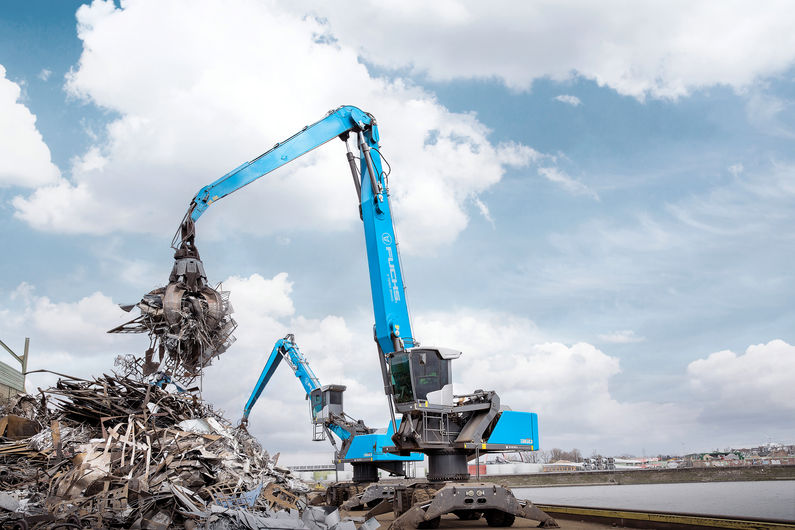

Die Fuchs MHL360F ist mit 190kW und einem Einsatzgewicht von bis zu 49 t das Sinnbild für Wirtschaftlichkeit und Robustheit beim Einsatz auf Schrottplätzen und im Hafenbereich. Mit einer Ausladung von bis zu 18 Metern spielt die Maschine ihre volle Leistungsfähigkeit aus.

Die MHL360F – Setzt Maßstäbe in der modernen Umschlagtechnologie

Downloads

Fuchs MHL360F (Deutsch) 7.14 MB
Download

Gebrauchtmaschinen

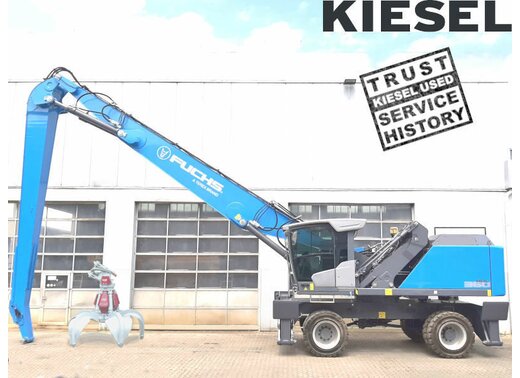

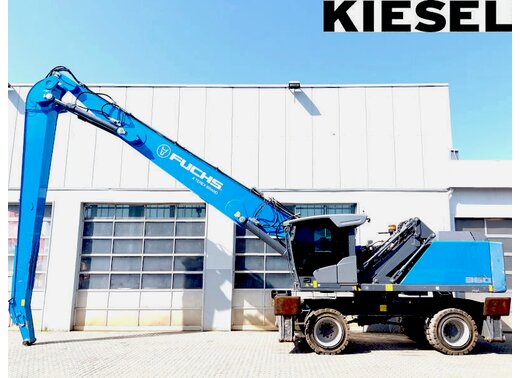

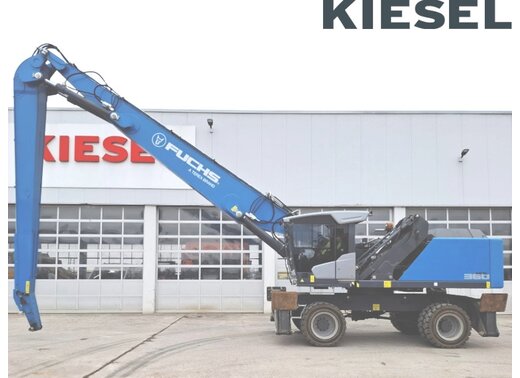

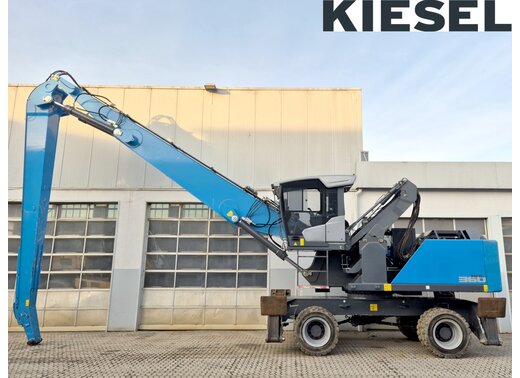

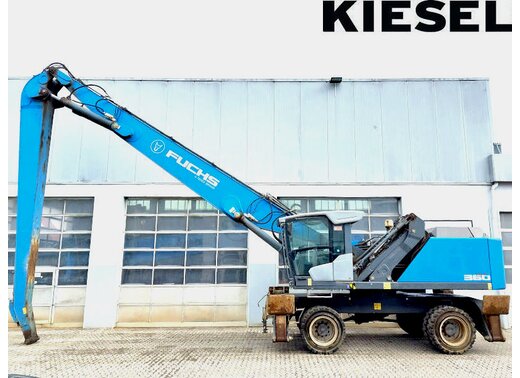

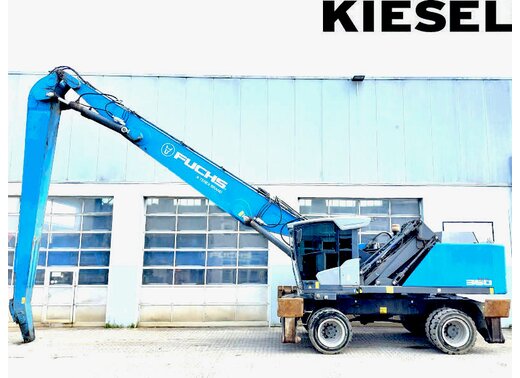

Fuchs MHL360 E
