MHL434F

Betriebsgewicht: 24.100 - 25.700 kg
Motorleistung: 115 kW

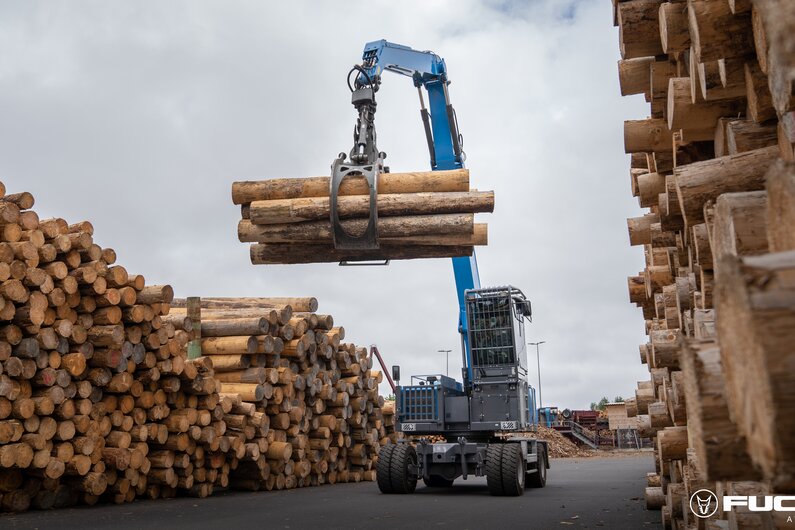

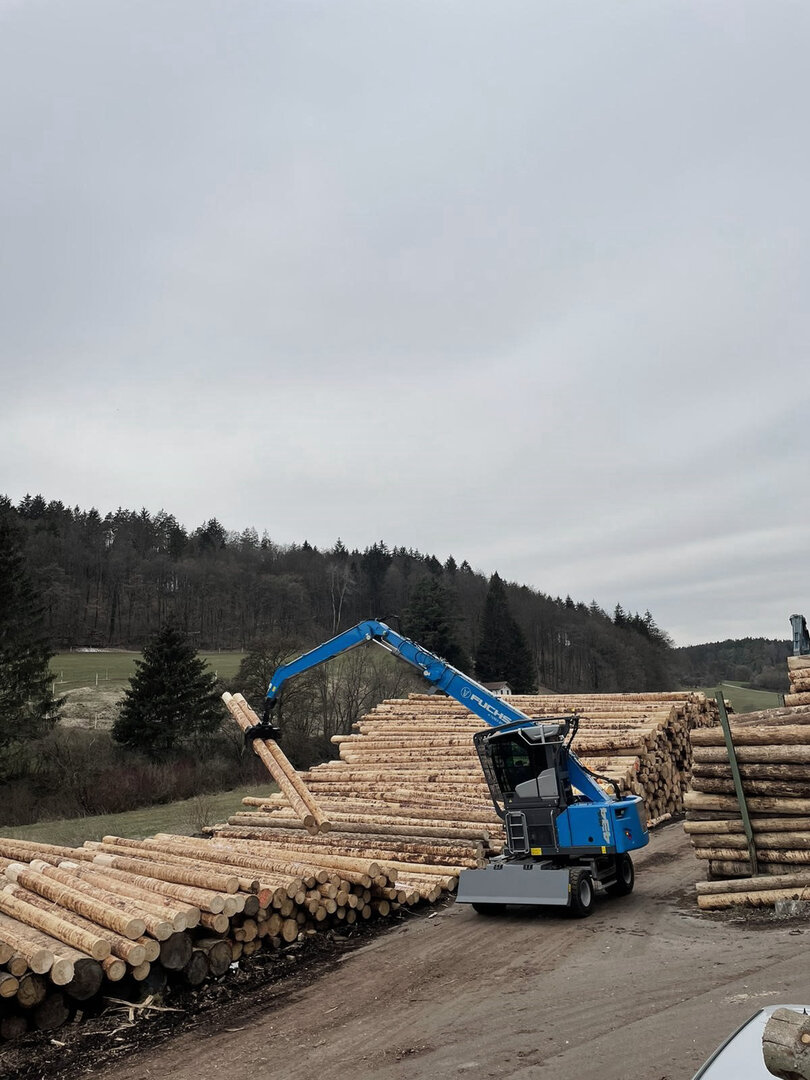

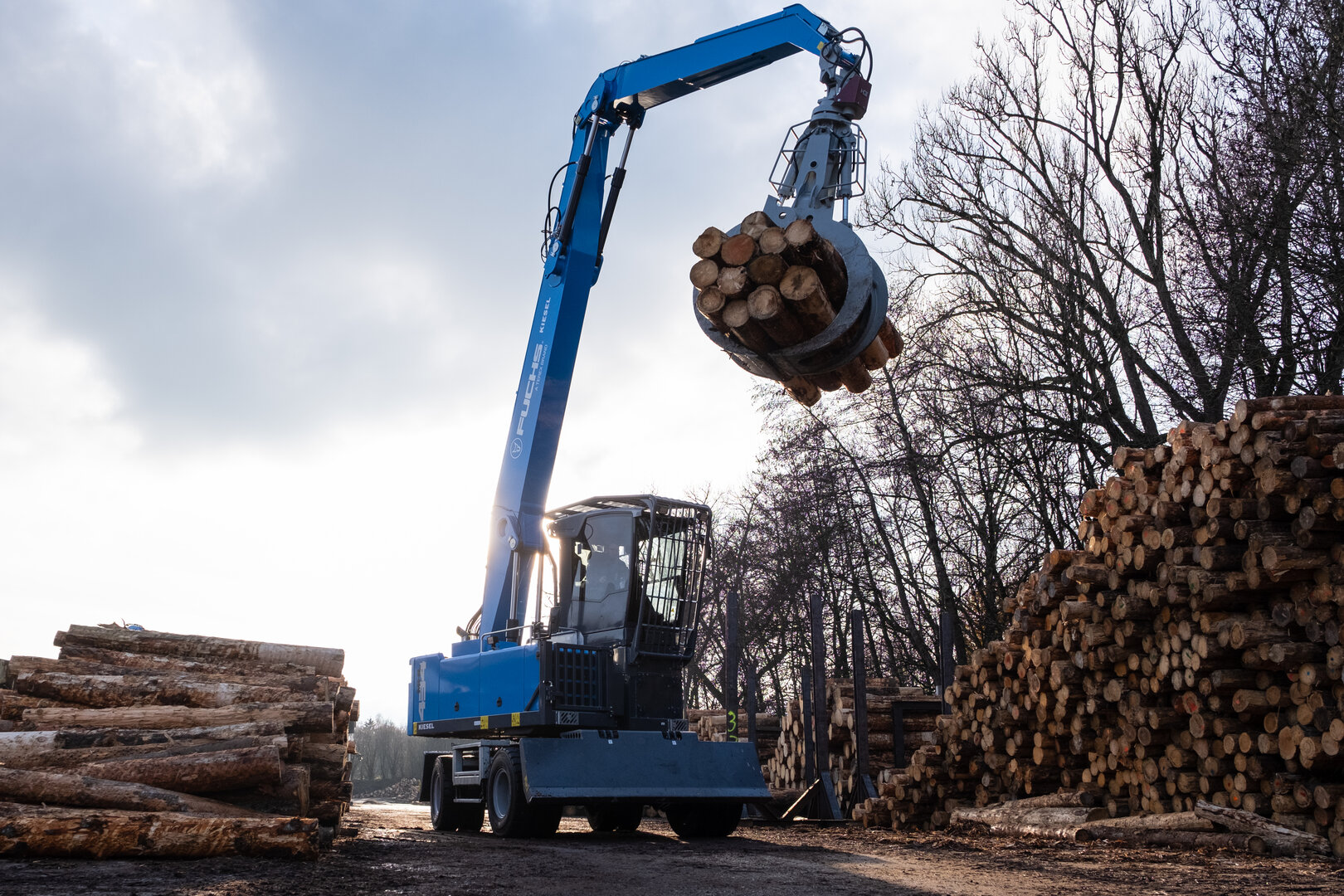

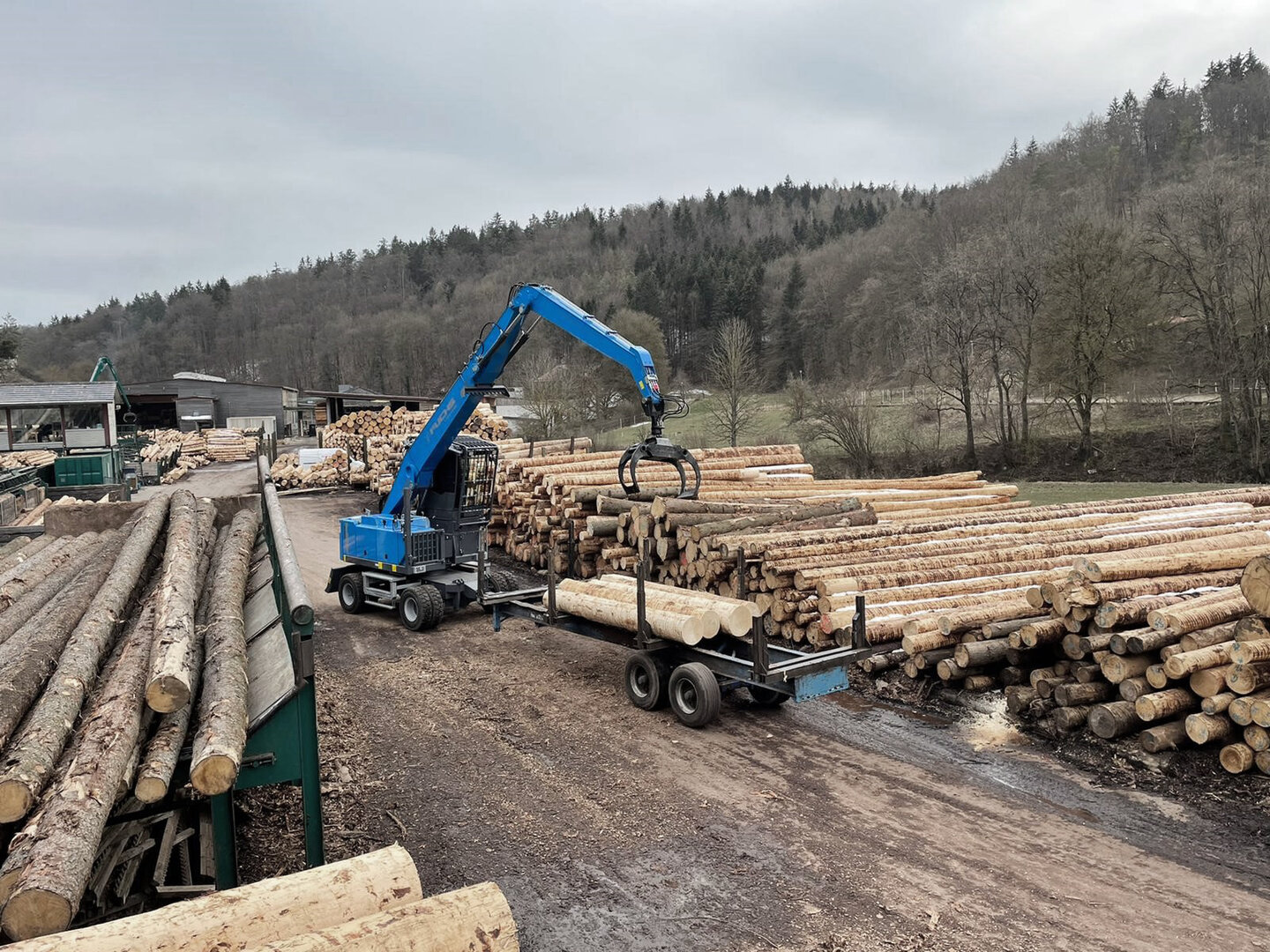

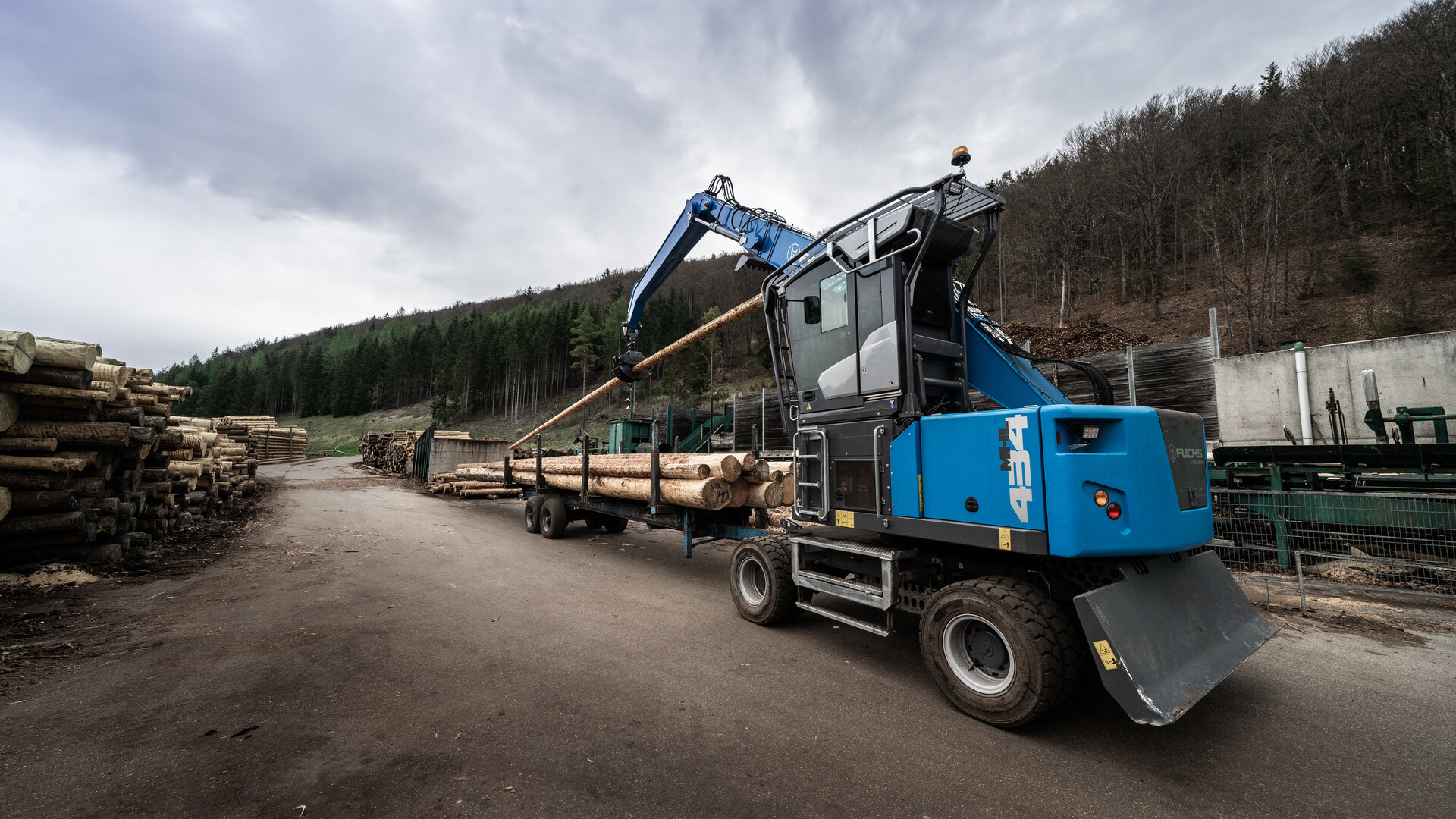

Effizienter Holzumschlag
Effizienter Holzumschlag
Fuchs
Fuchs

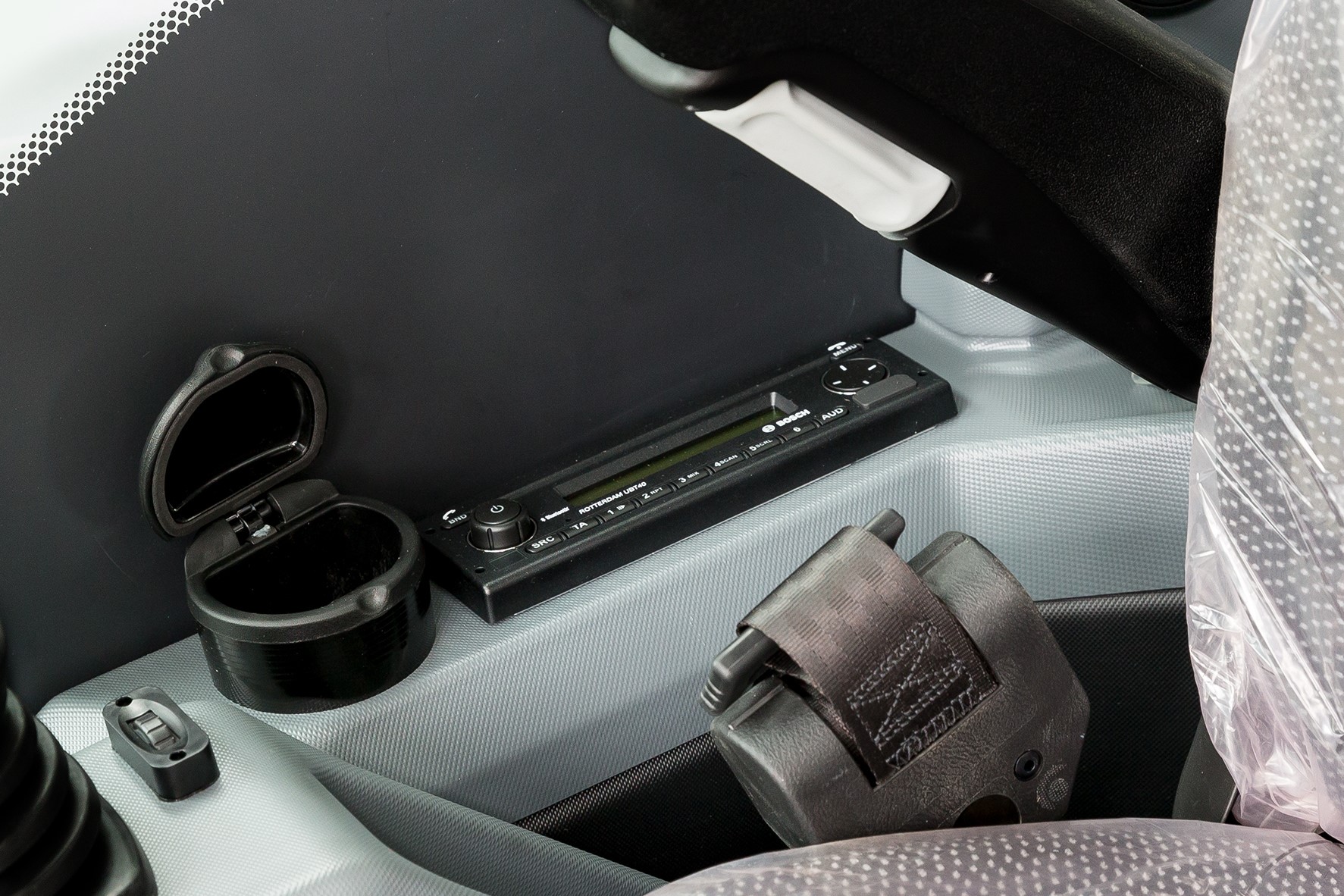

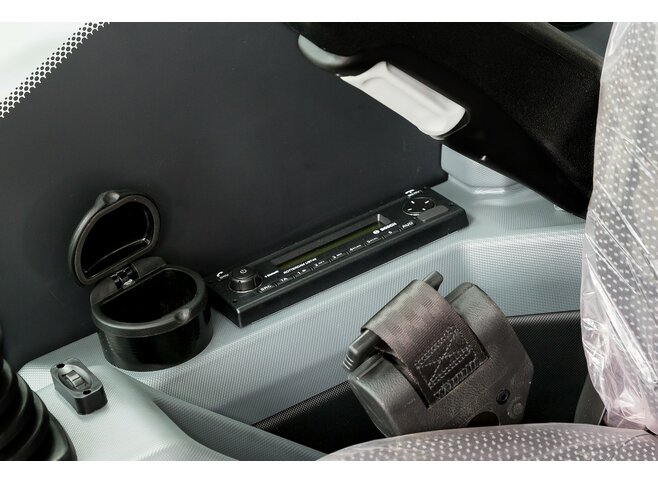

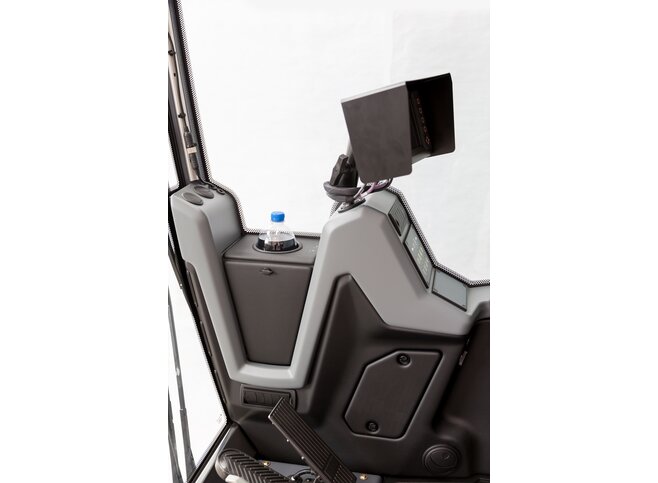

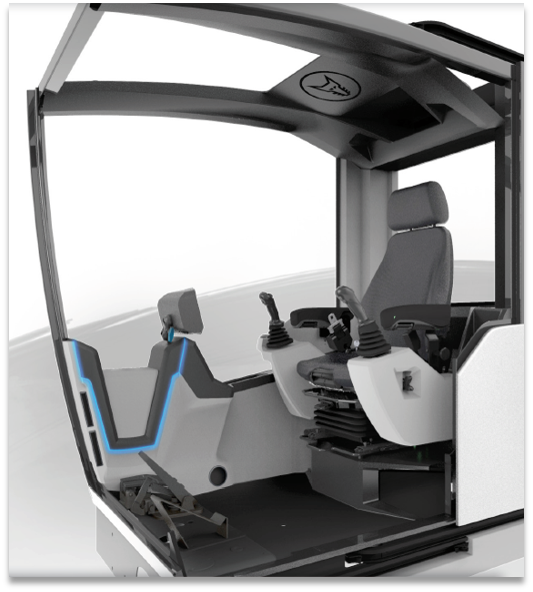

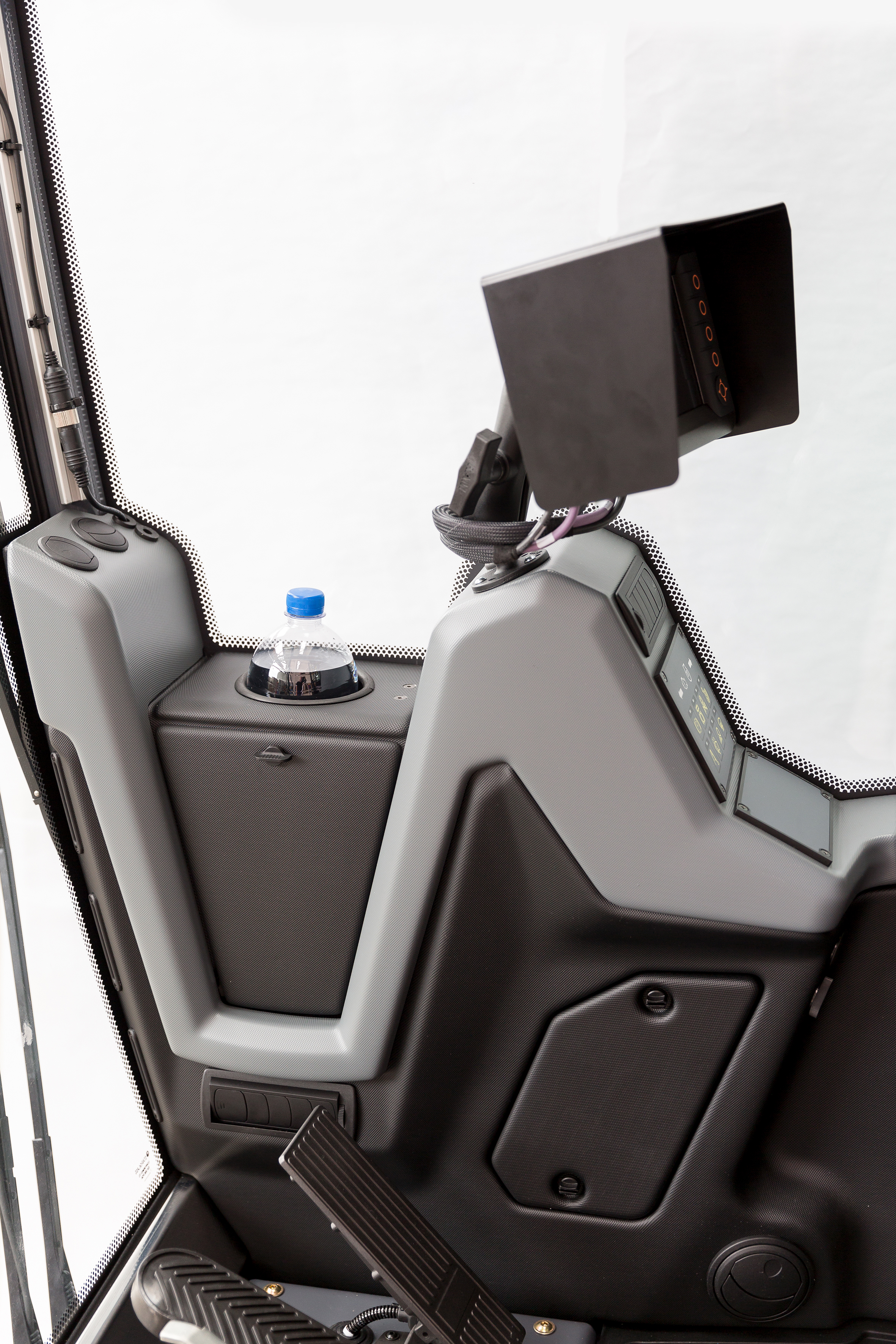

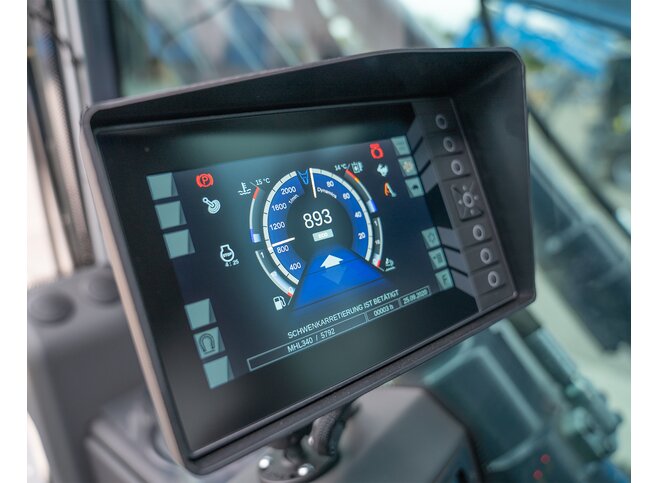

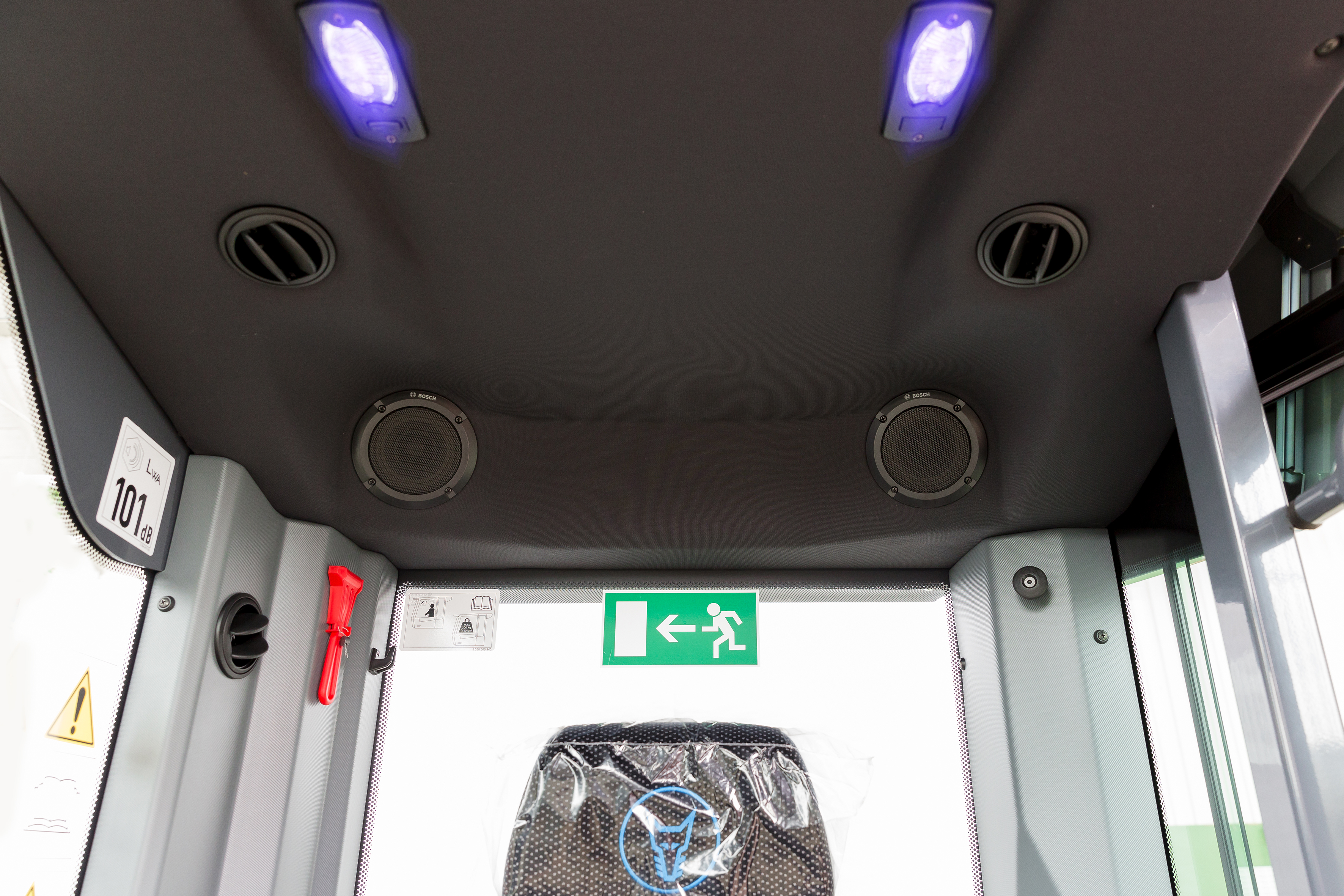

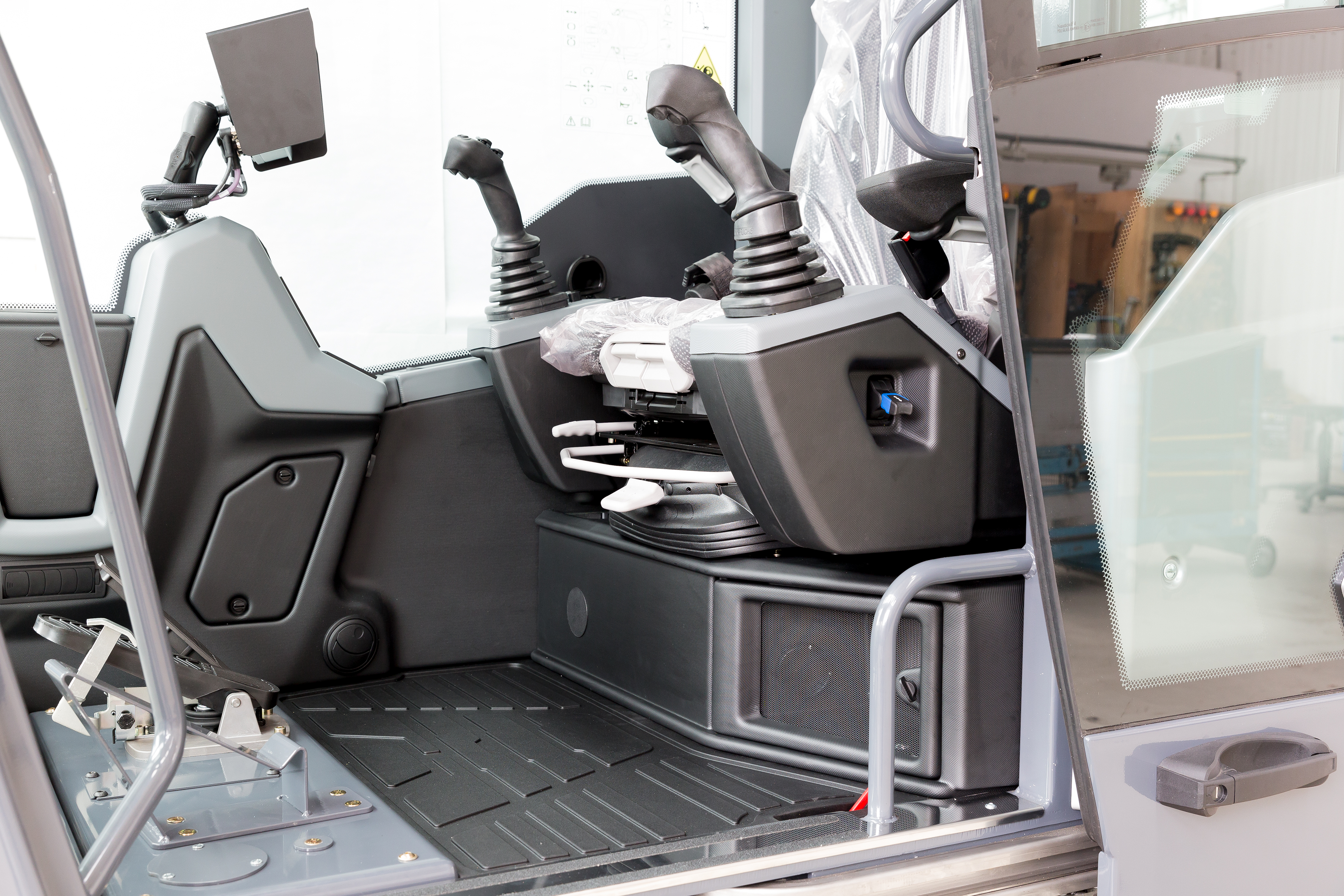

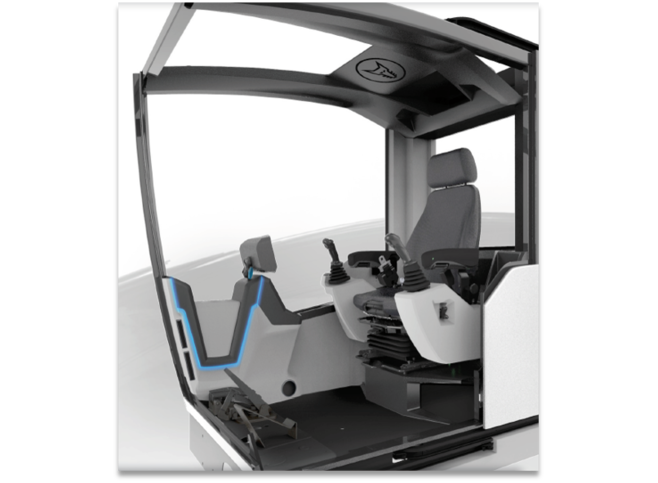

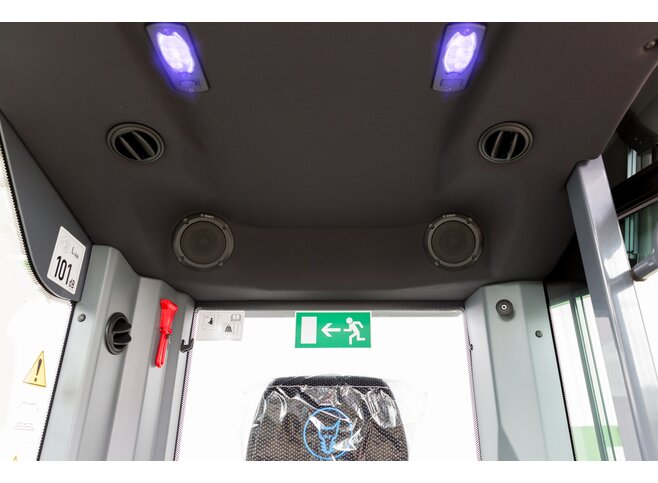

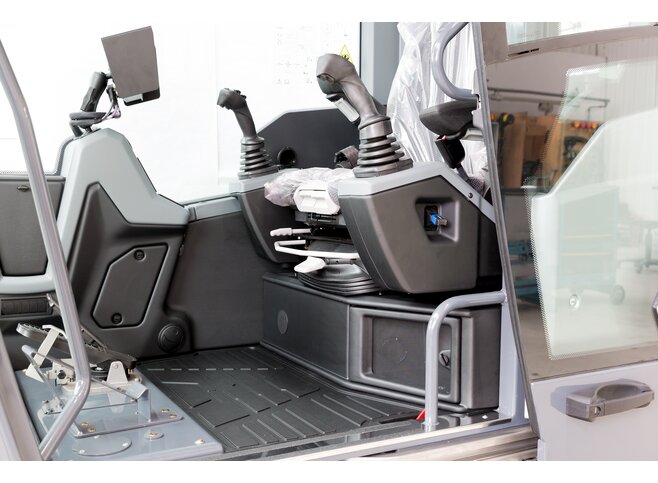

Komfortkabine
Komfortkabine

Technische Daten

Modell
  • MHL434F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 24.100 kg
    Bis 25.700 kg
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 293 l
    DEF/AdBlue 20 l
    Hersteller und Fabrikat Deutz TCD 4.1 L4
    Bauart 4-Zylinder-Reihenmotor
    Motortyp 4-Takt-Diesel, Common-Rail-Direkteinspritzung, Turbolader mit Ladeluftkühlung, geregelte Abgasrückführung, Dieselpartikelfilter mit kontinuierlicher Regeneration und SCR-Katalysator
    Motorleistung 115 kW
    Nenndrehzahl 2.000 1/min
    Hubraum 4,1 l
    Kühlsystem Wasser-/Ladeluftkühlung mit temperaturgeregelter Lüfterdrehzahl
    Abgasnorm EU Stufe V
  • FAHRANTRIEB

    Art

    Hydrostatischer Fahrantrieb über stufenlos geregelten Axialkolbenmotor mit direkt angebautem Fahrbremsventil, 2-Gang Lastschaltgetriebe, Allradantrieb

    Fahrgeschwindigkeit

    1. Gang 5 km/h
    2. Gang 19 km/h

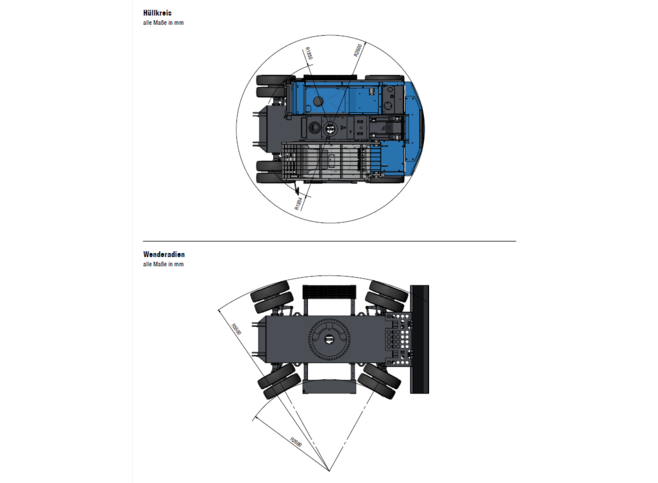

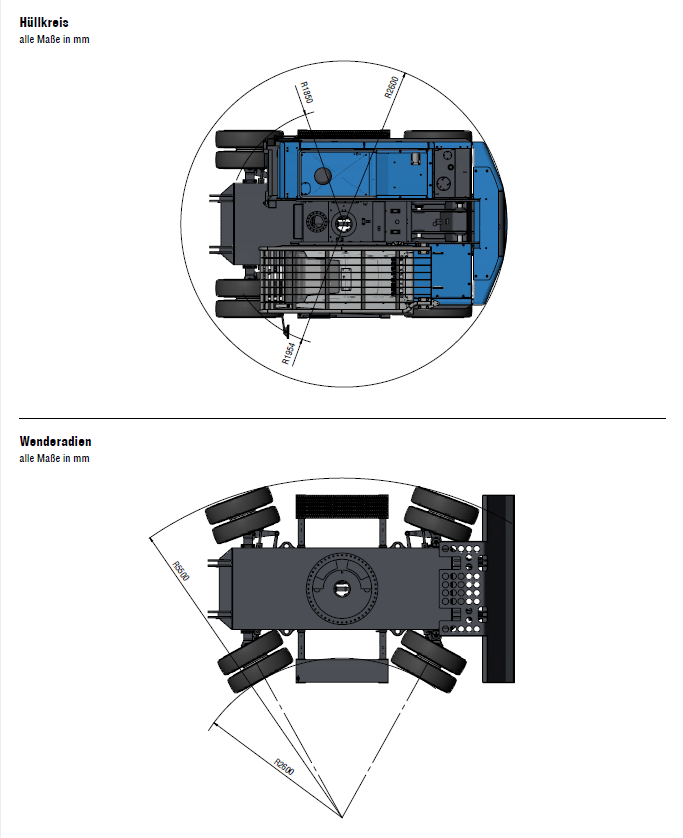

    Wenderadius

    5,5 m
  • SCHWENKWERK

    Drehkranz Innenverzahnter, doppelreihiger Kugeldrehkranz
    Antrieb Zwei 2-stufige Planetengetriebe mit integrierter Lamellenbremse
    Max. Oberwagendrehzahl 7 min-1
    Schwenkbremse Elektrisch betätigt
  • BREMSANLAGE

    Betriebsbremse Hydraulisch betätigtes Zweikreis-Bremssystem, auf alle vier Radpaare wirkend
    Feststellbremse Elektrisch / hydraulisch betätigte Scheibenbremse am Fahrantrieb, auf beide Achsen wirkend
  • UNTERWAGEN

    Vorderachse

    Art Planetentriebachse mit integrierter Trommelbremse, starr gelagert

    Hinterachse

    Planetenantriebsachse mit integrierter Trommelbremse, pendelnd gelagert, mit automatischer Pendelblockierung

    Abstützungen

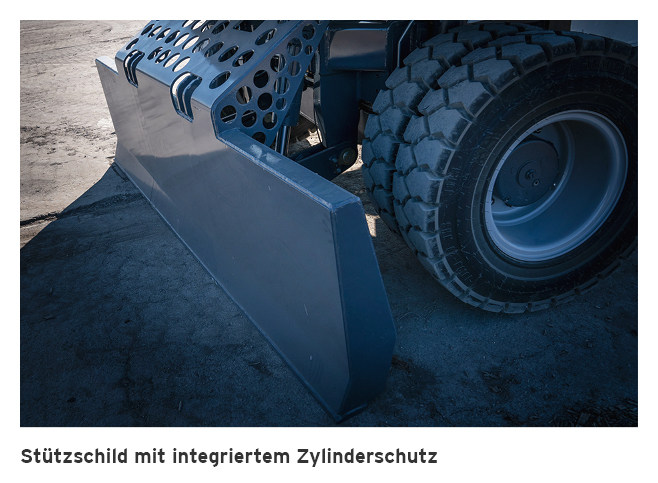

    Stützschild mit integriertem Zylinderschutz

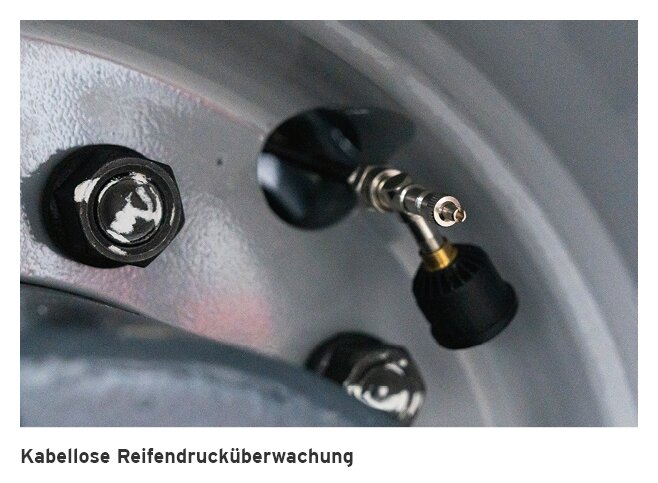

    Bereifung

    Zwillingsbereifung – Luft ohne Zwischenringe 10.00-20 16PR
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Einfach 330 l/min
    Art LINDE-Mobilhydraulik mit Grenzlastregelung und kraftstoffsparender Bedarfsstromregulierung. Separater Hydraulikölkühler, temperaturgeregelte Lüfterdrehzahl, mit Reversierfunktion
    Max. Arbeitsdruck 360 bar
    Hydrauliköltank 270 l
    Hydraulikölfilter Bewährtes Hydraulikölfeinstfiltersystem im Hydrauliköltank integriert für längere Wechselintervalle
    Verfügbare Hydrauliköle Xtreme Temp / Renolin B15 VG46 / Panolin HLP Synth. 46, biologisch abbaubar

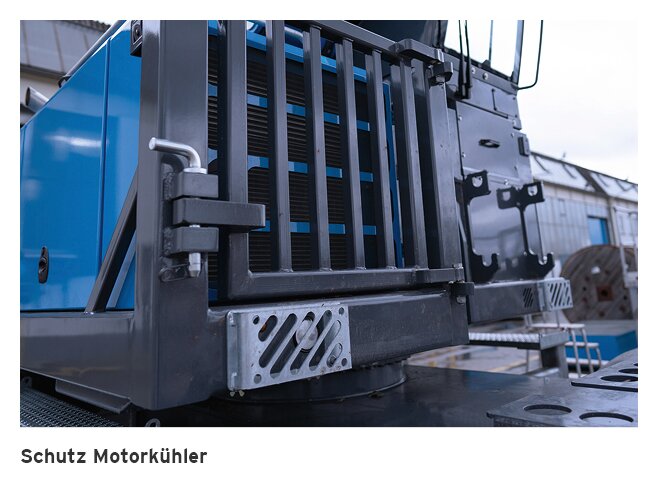

    Kühlsystem Getrennter Kühler mit geregelter Lüfterdrehzahl, mit Reversierfunktion
  • ABMESSUNGEN

    techdata_group_fuchs_abmessungen_

    Oberwagen

    Gesamtbreite des Oberwagens 2.865 mm
    Gesamthöhe über Kabine 4.500 mm
    max. Sichthöhe Kabine 4.000 mm

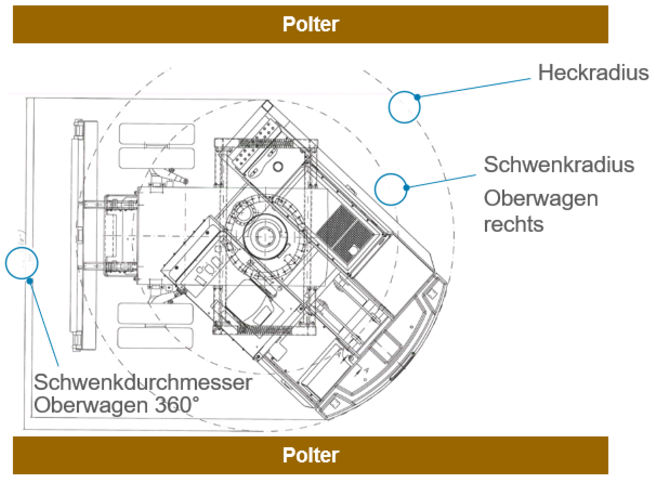

    Heckschwenkradius 2.600 mm

    Unterwagen

    Spurbreite 2.995 mm
    Radstand 3.000 mm
    Unterwagenlänge 4.890 mm
    Unterwagenbreite 2.995 mm
    Abstützbreite 2.995 mm
    Abstützlänge 4.890 mm
  • TRANSPORTABMESSUNGEN

    Ausladung 10,7 m
    A 9.330 mm
    B 4.700 mm
    C 3.600 mm
    Arbeitsausrüstung Ladestiel
  • ARBEITSBEREICH

    Ausladung 10,7 m
    Max. Ausladung 10.700 mm
    Max. Reichtiefe Ladestiel 1.200 mm
    Max. Reichhöhe Ladestiel 13.100 mm
    Greifertyp Holzgreifer
Hinweis: Irrtümer und technische Änderungen vorbehalten.

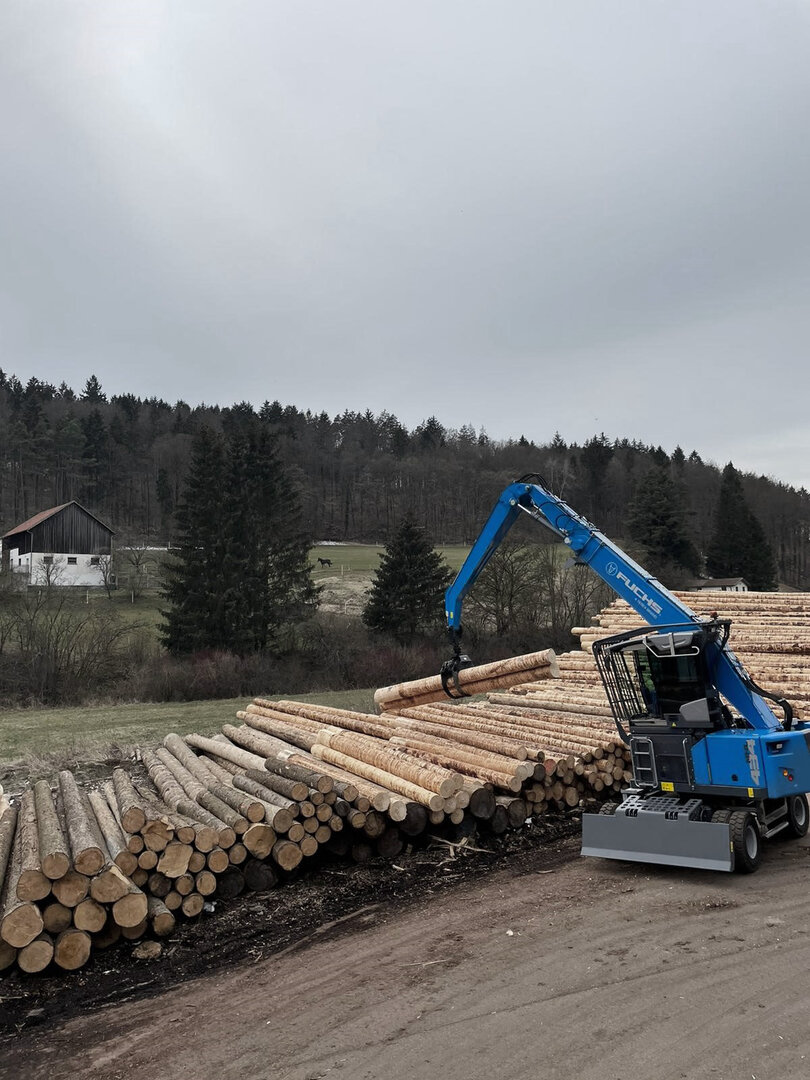

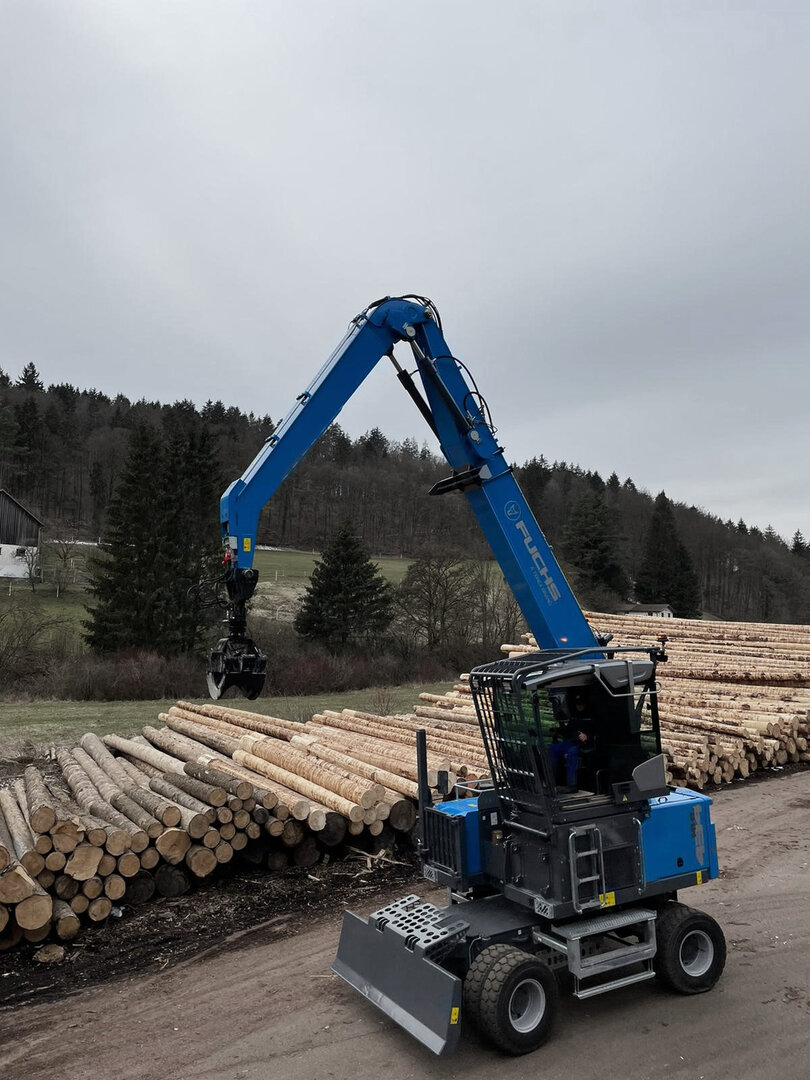

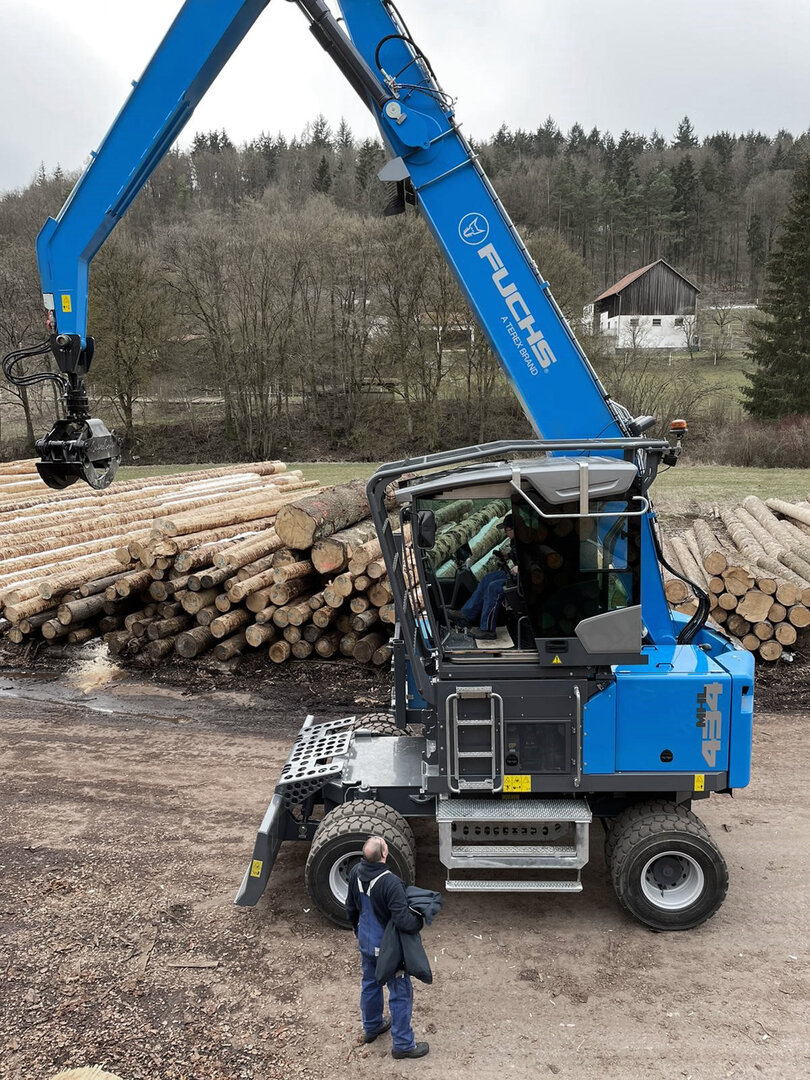

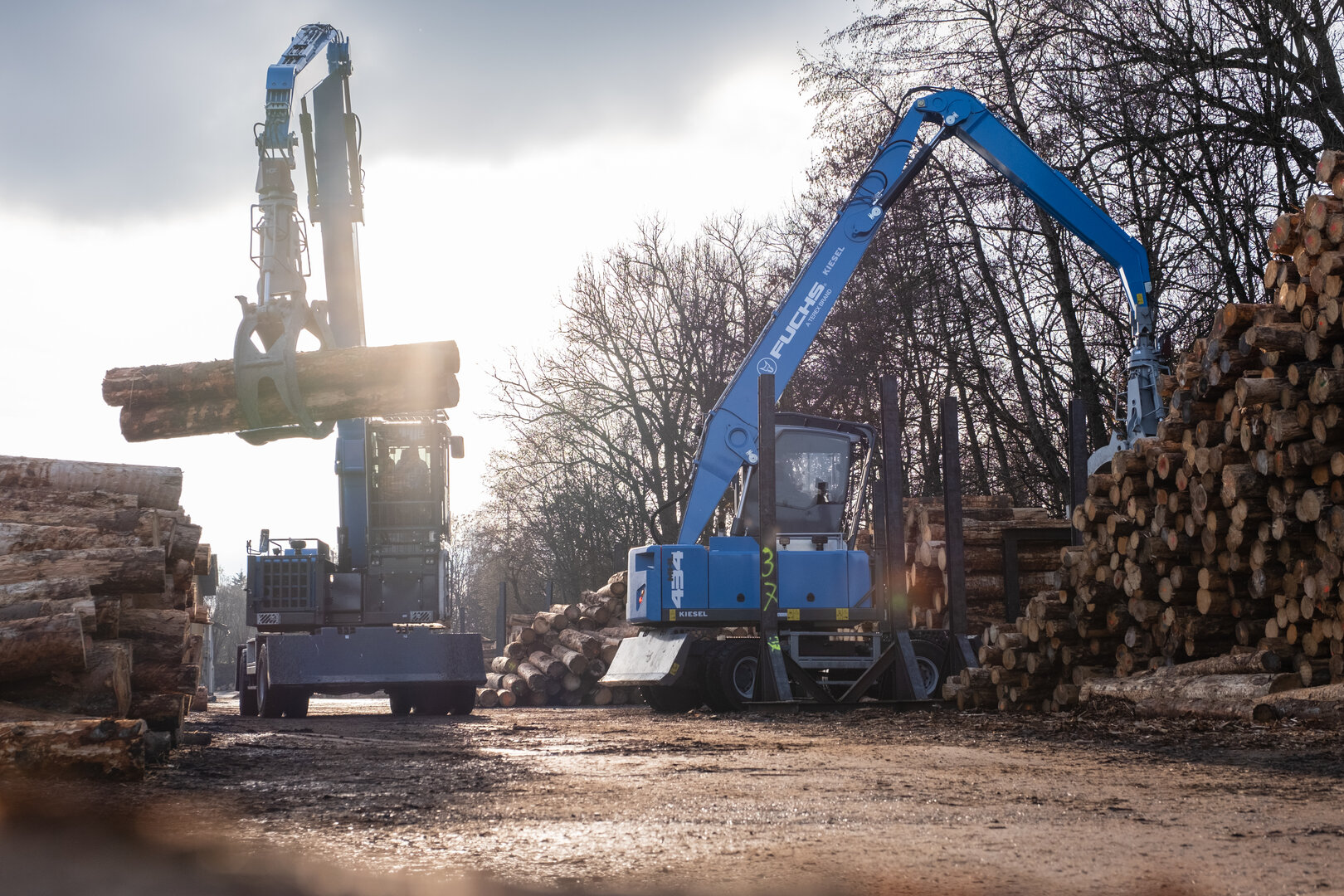

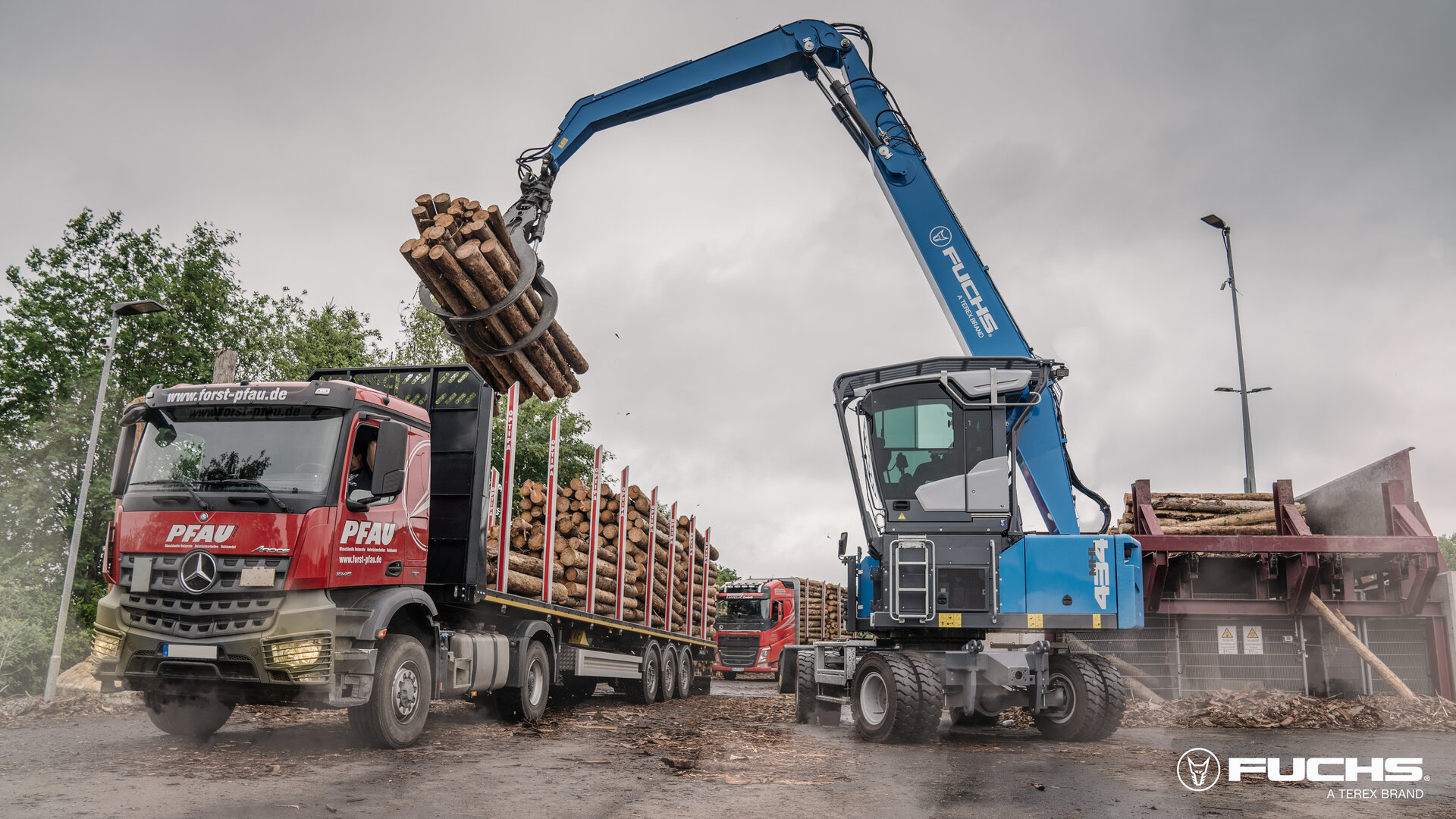

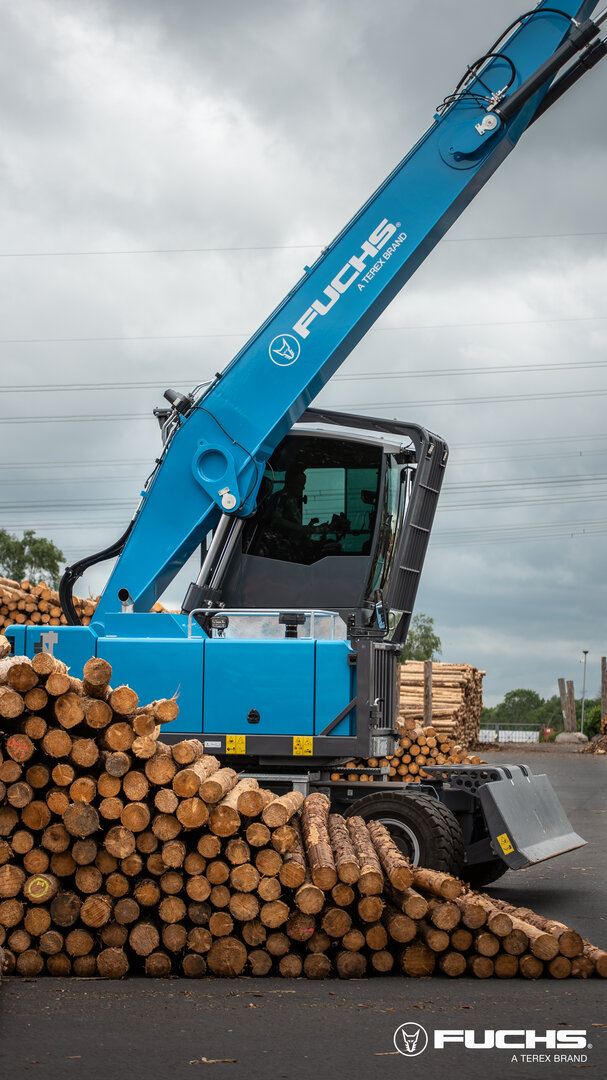

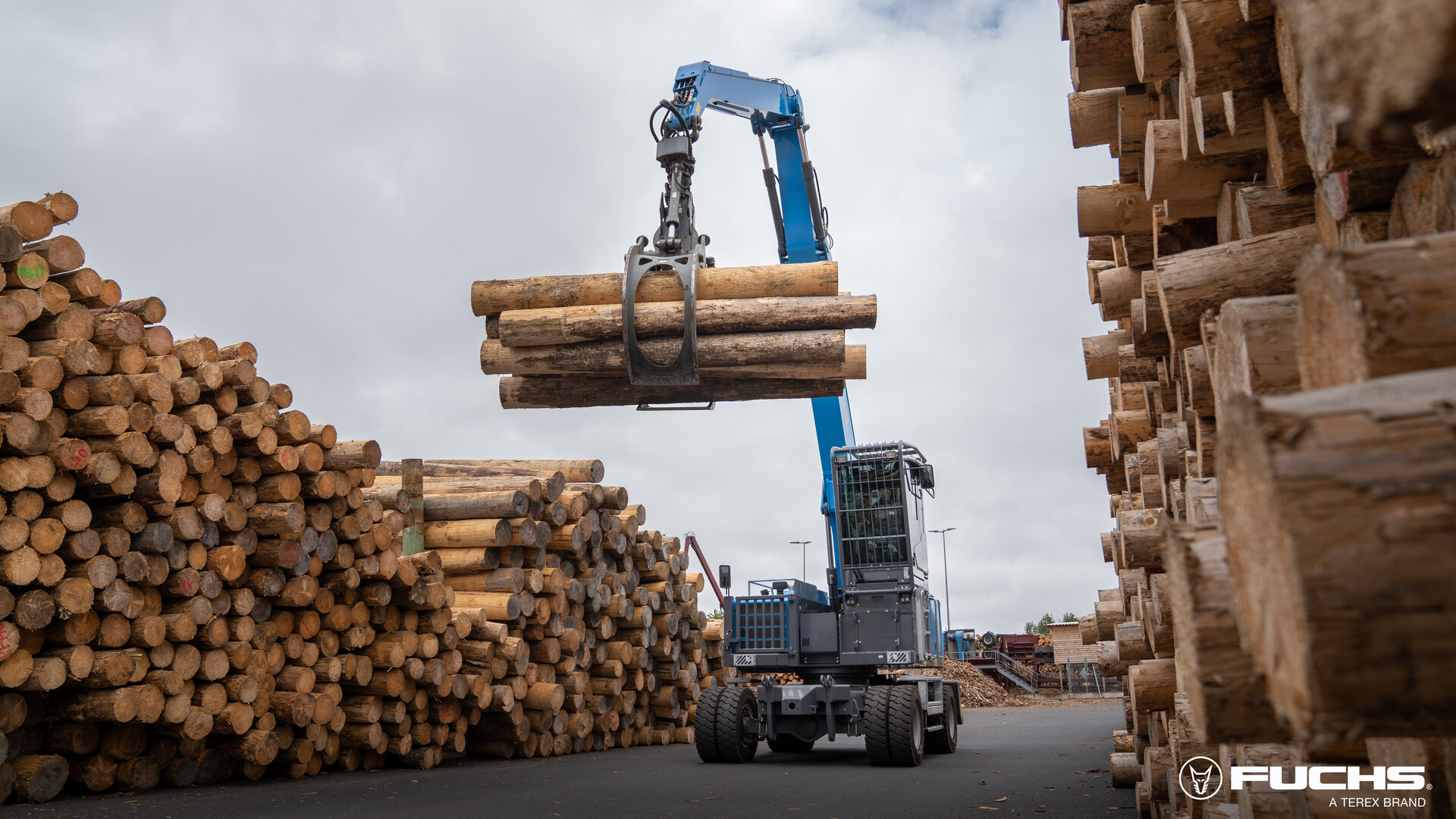

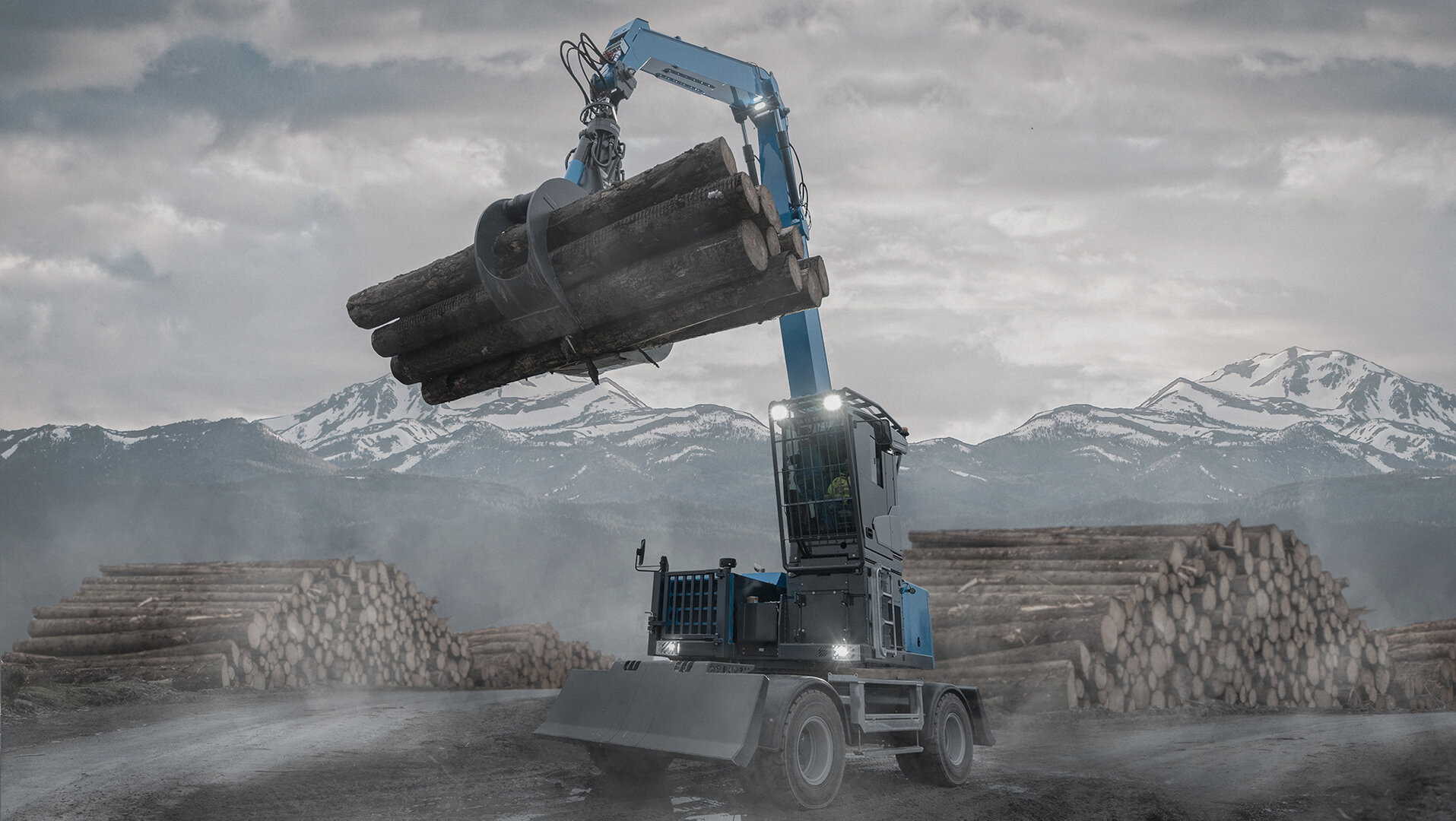

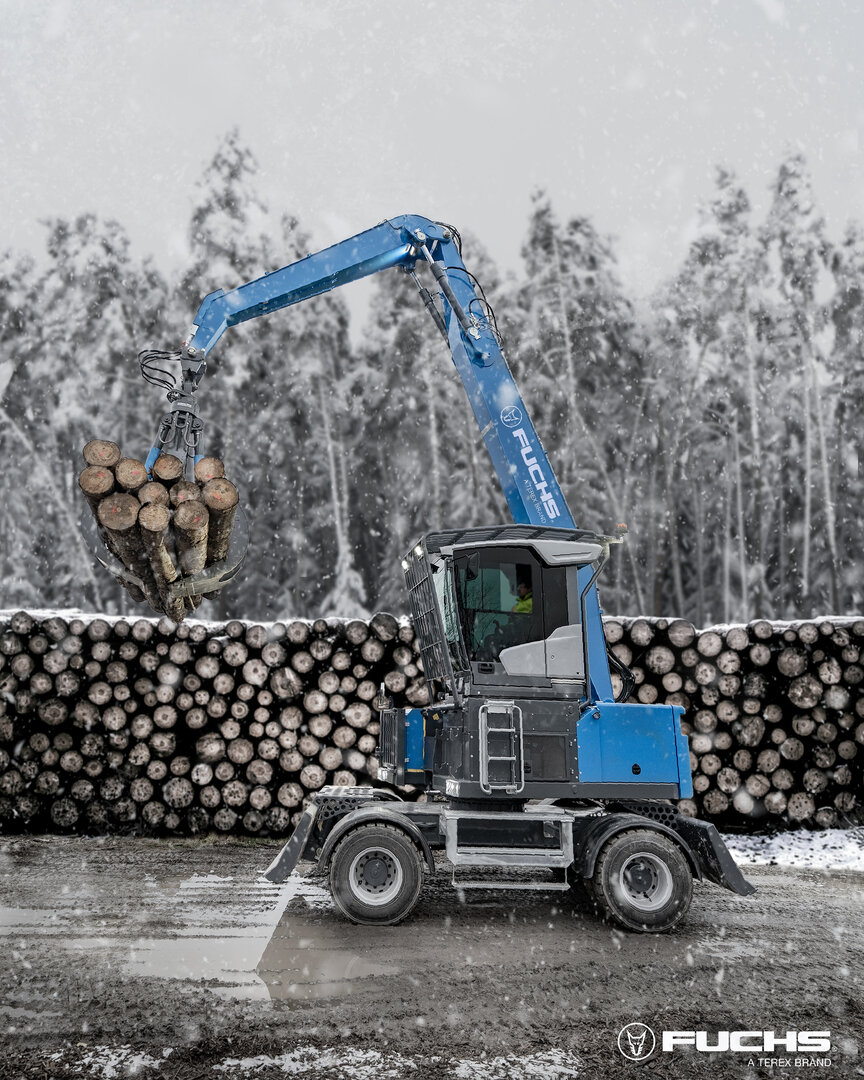

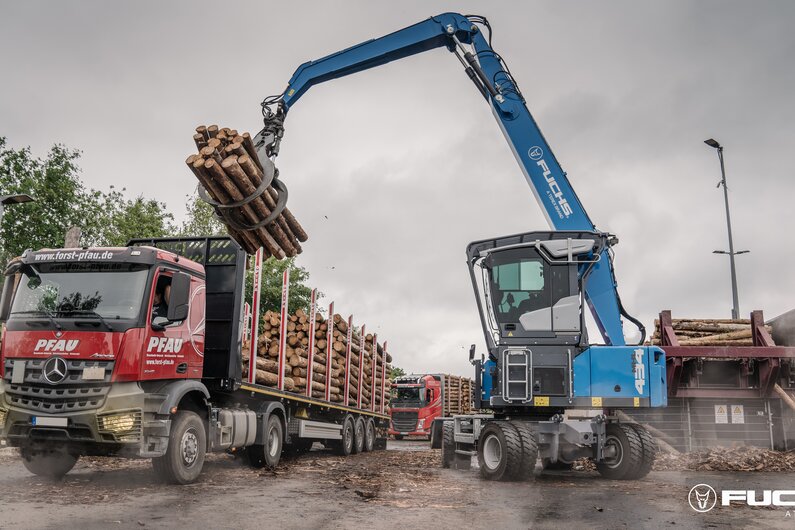

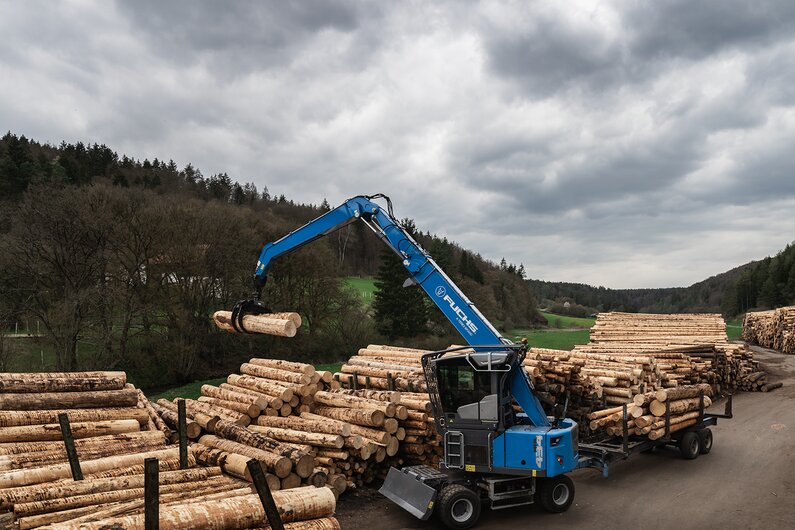

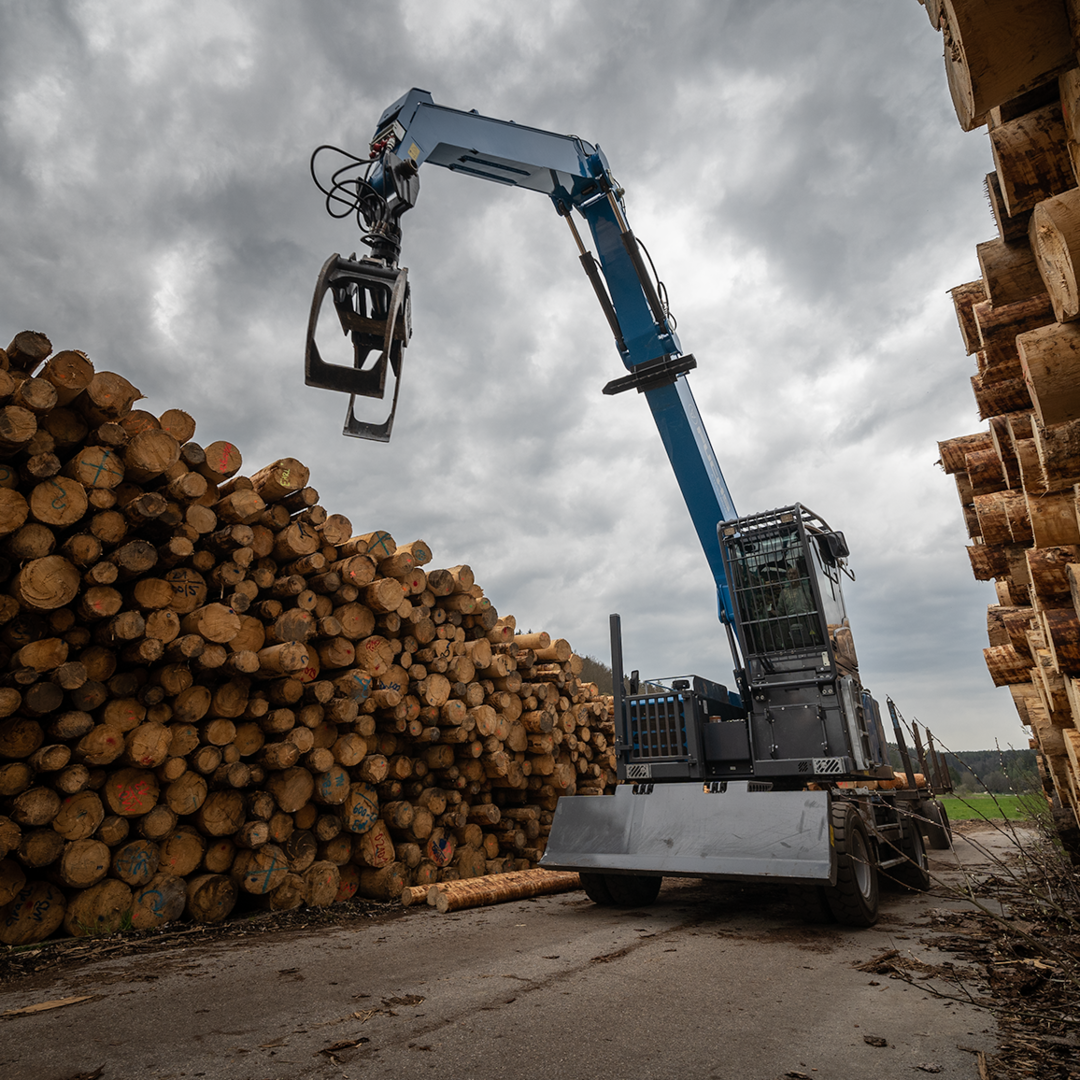

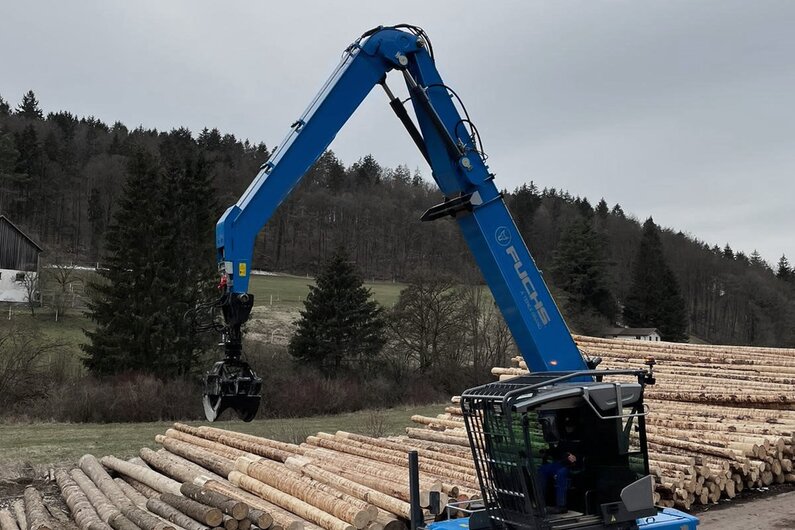

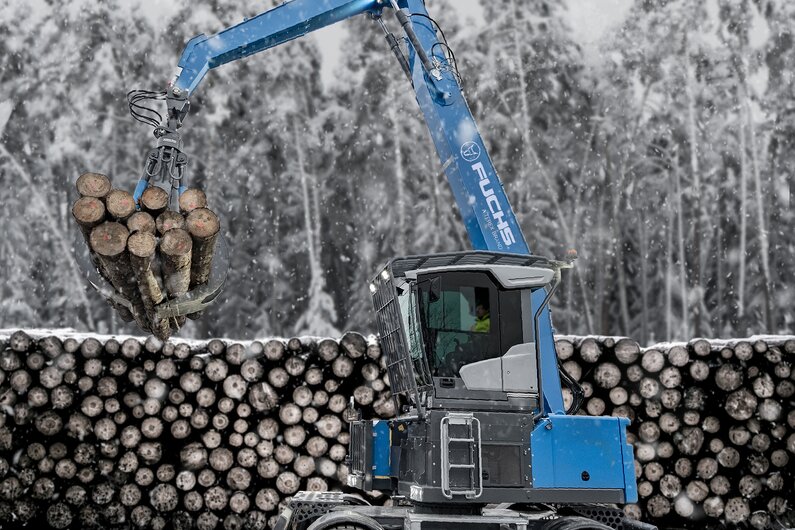

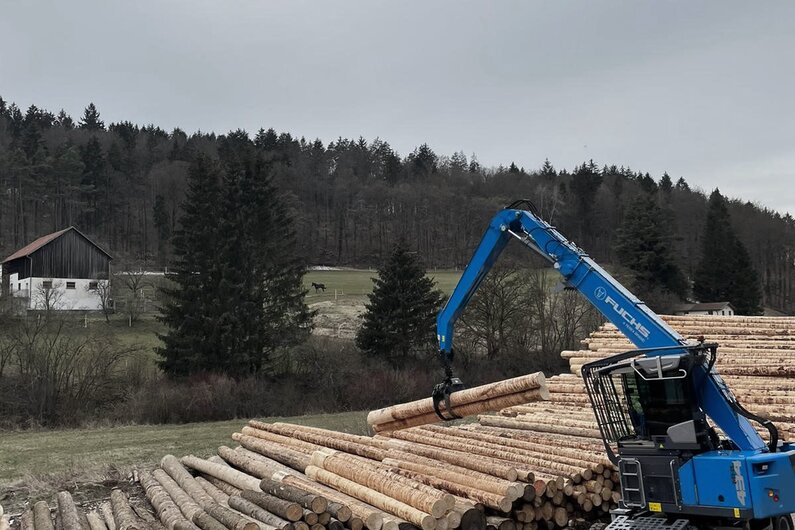

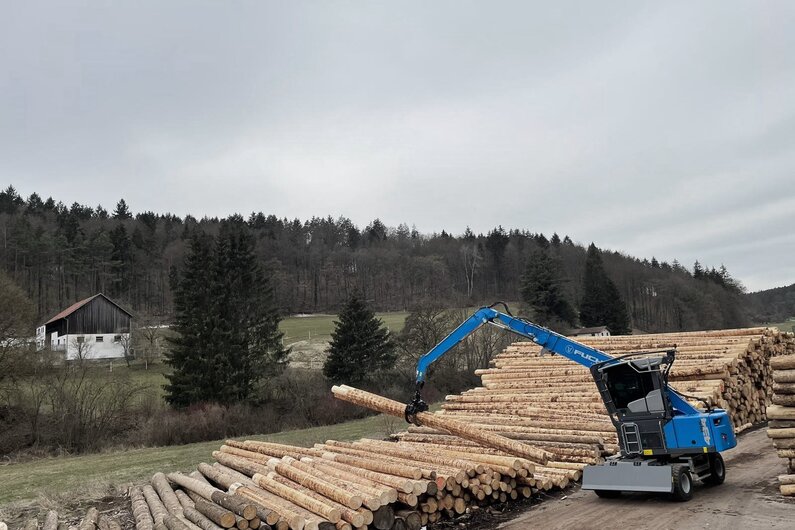

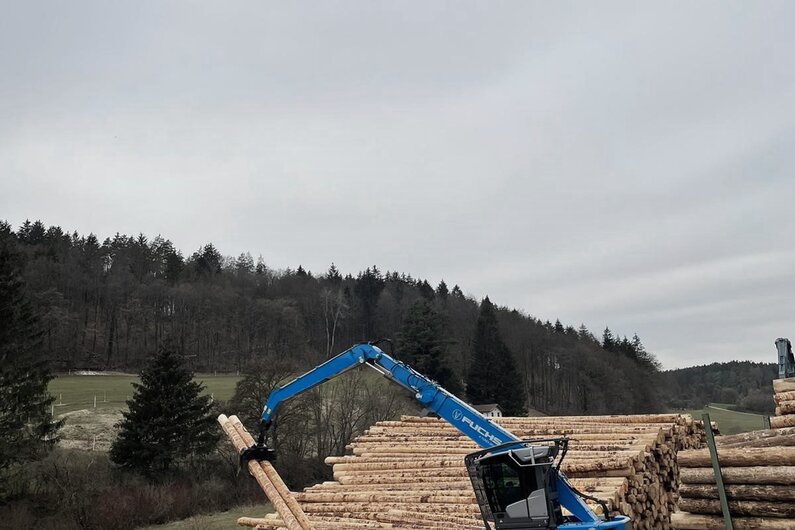

MHL434F - Die Holzumschlagmaschine

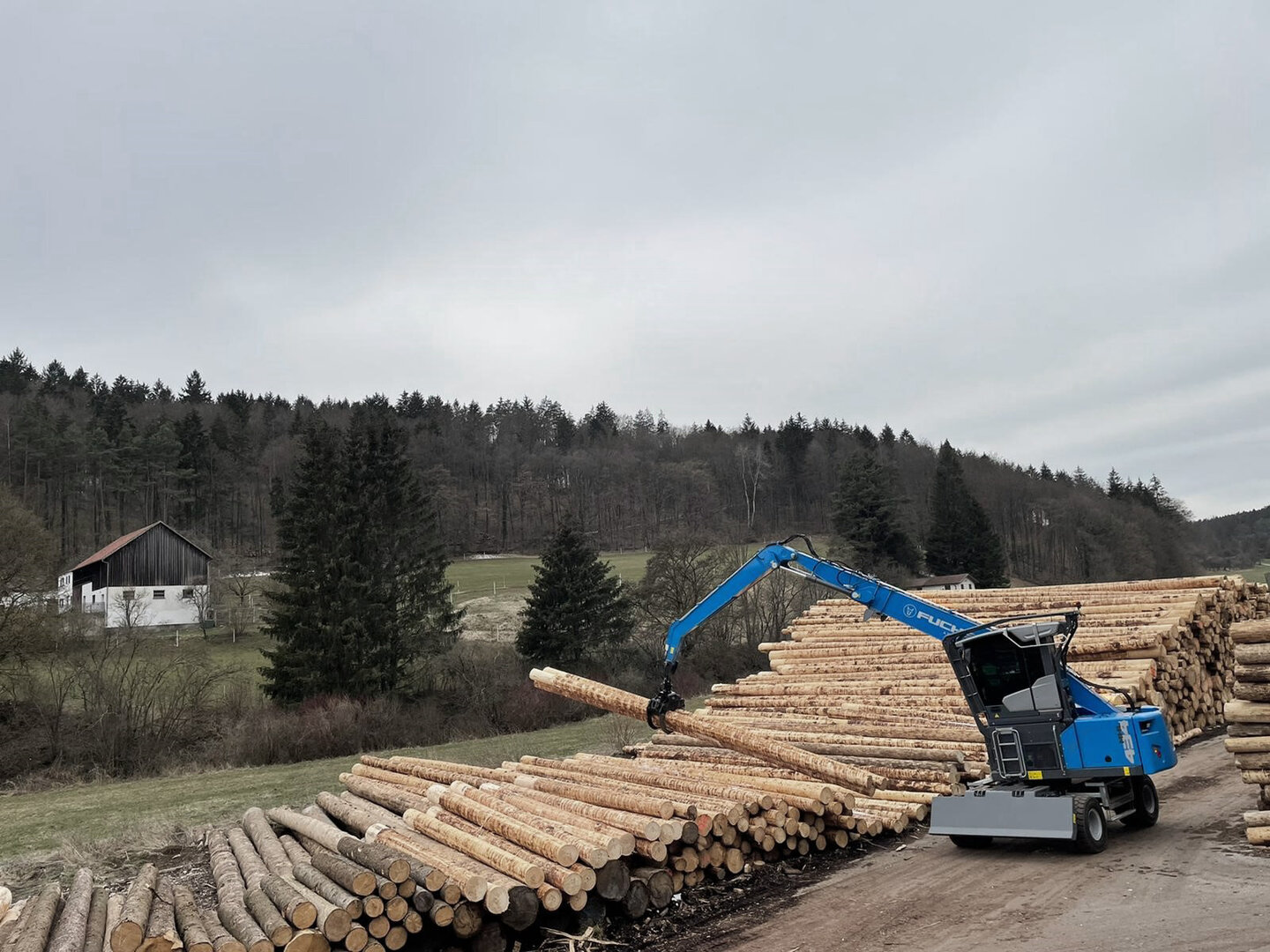

Die neue Fuchs MHL434F ist der Allrounder auf allen Holzumschlagplätzen: Die Maschine zeichnet sich durch kompakte Abmessungen und einen engen Wenderadius aus, was das Rangieren selbst in engen Gassen zum Kinderspiel werden lässt.

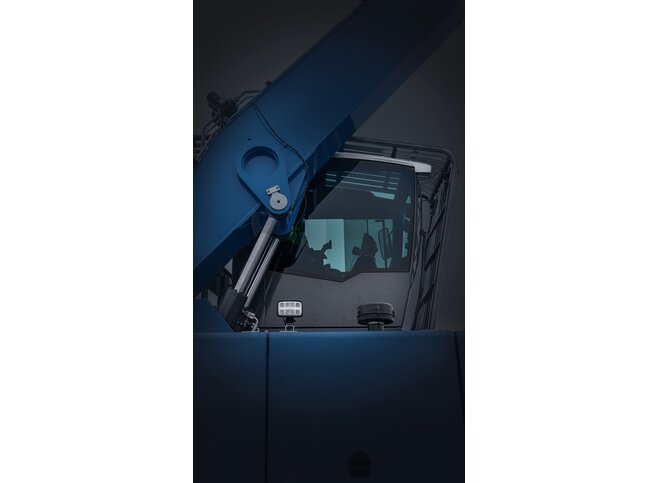

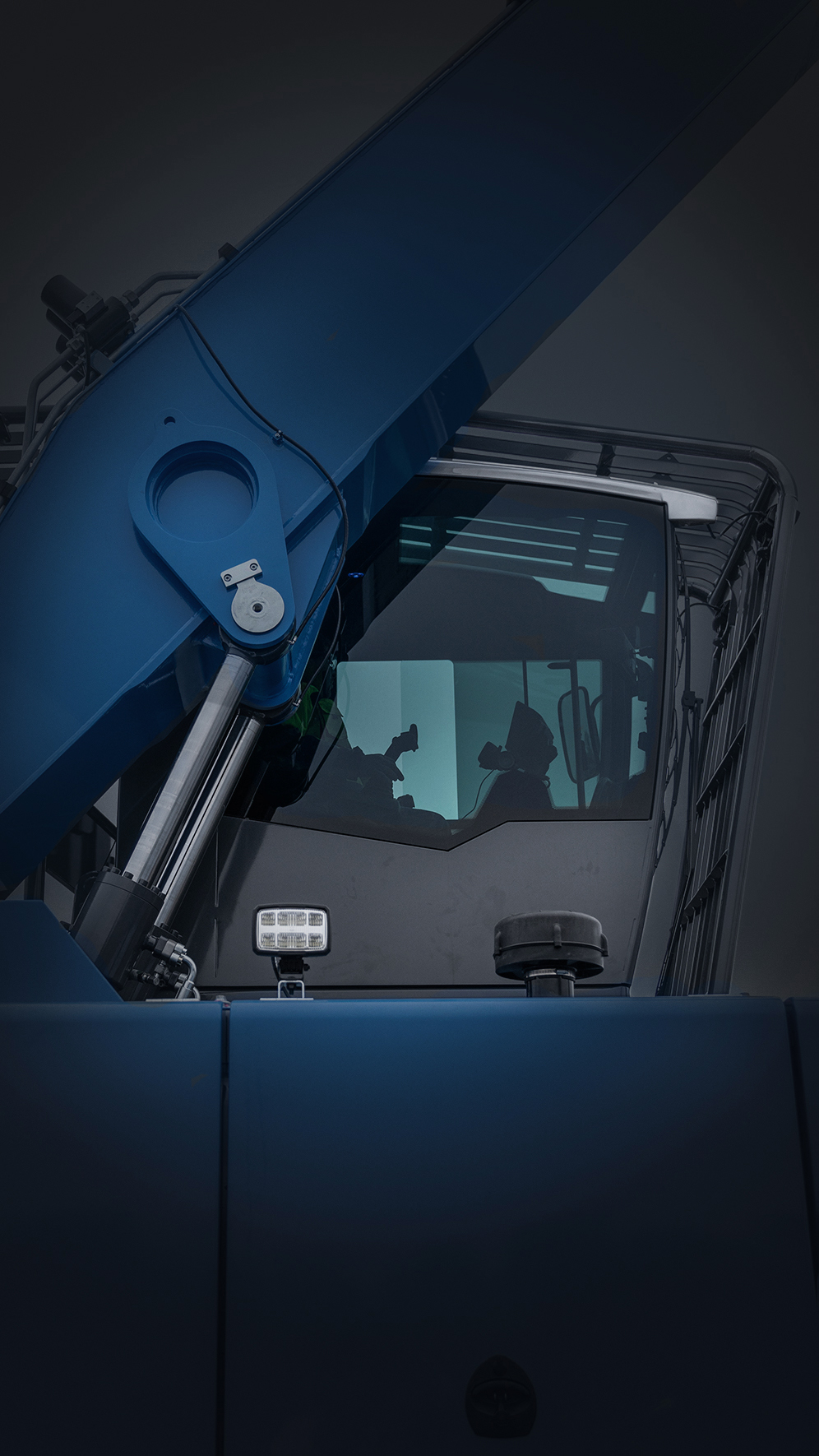

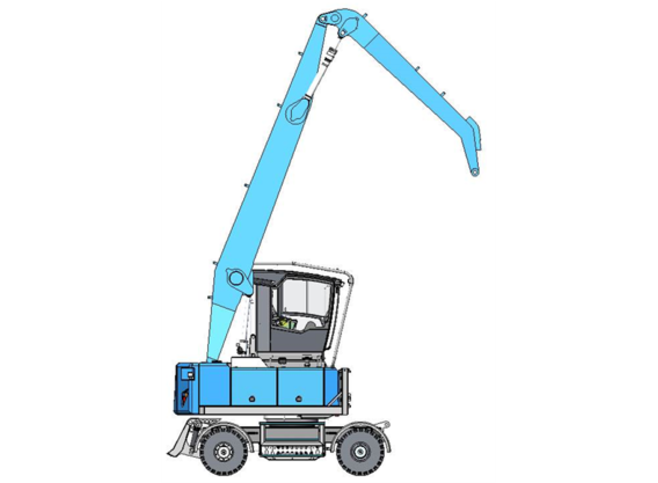

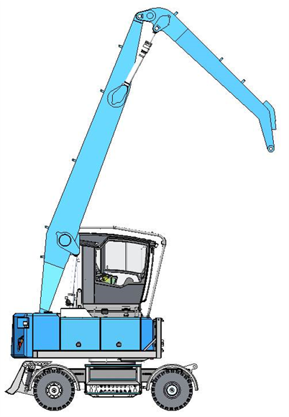

Ein absolutes Alleinstellungsmerkmal in dieser Maschinenklasse ist der originale „Fuchs Timber Boom“. Durch die Lagerung des Auslegers weit hinter der Drehmitte bietet die MHL434 F eine ausgezeichnete Rundumsicht sowie eine große Reichweite.

Die MHL434F – steigert Effizienz und Übersichtlichkeit
