MHL390F

Betriebsgewicht: 76.200 - 87.000 kg
Referenzgreifer: 1
Motorleistung: 300 kW

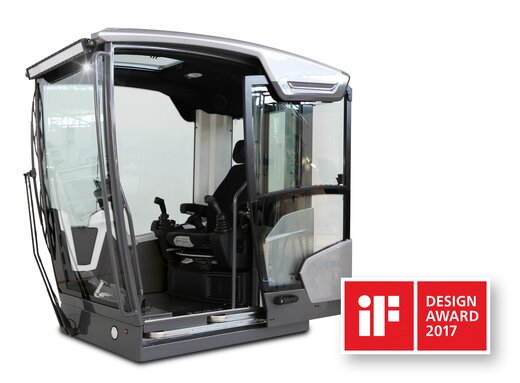

Komfortkabine
Komfortkabine

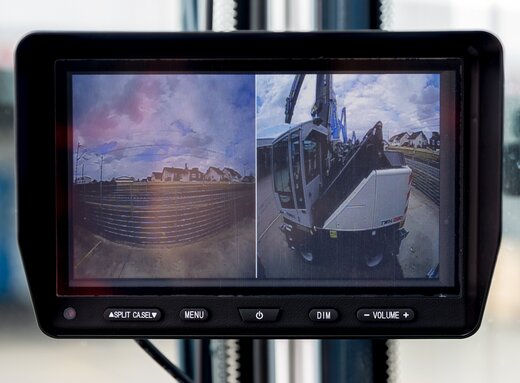

Sicherheit
Sicherheit
Umweltbewusstsein
Umweltbewusstsein

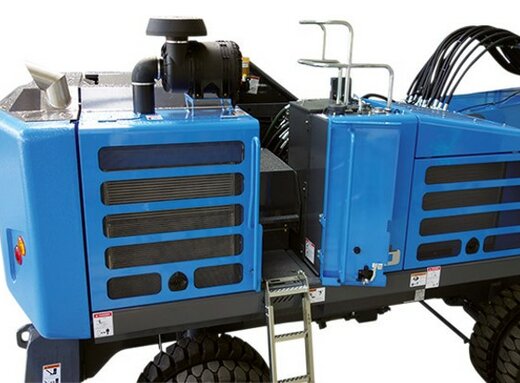

Wartung
Wartung

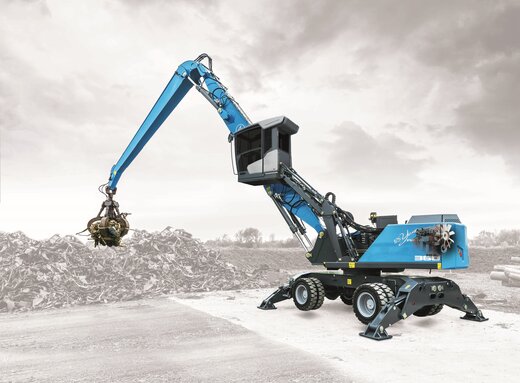

Leistung
Leistung
Fuchs
Fuchs

Varianten

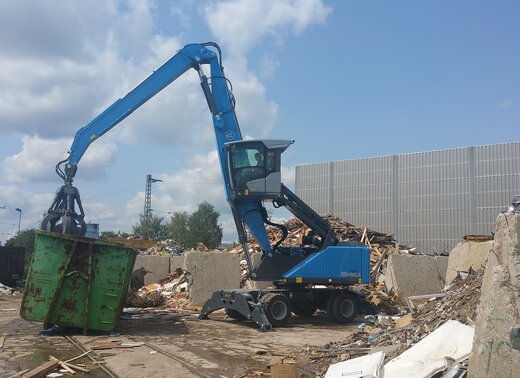

MHL - Mobile Umschlagmaschine

Die mobilen Umschlagmaschinen sind aufgrund der Bereifung nicht Ortsgebunden und können problemlos verfahren werden. Dies bietet Ihnen die nötige Flexibilität um Ihre Arbeit noch wirtschaftlicher abzuwickeln.

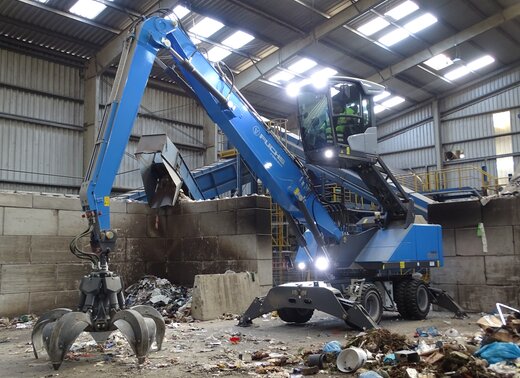

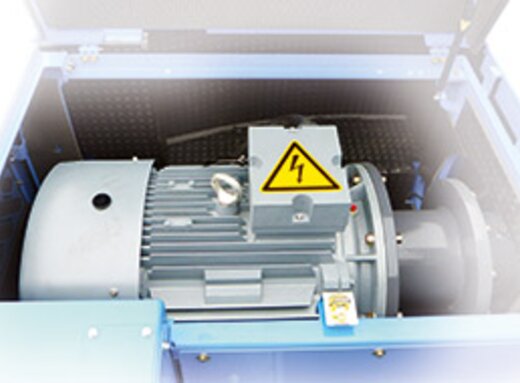

Typbezeichnung 8XX - Elektro

Auf Basis der Serienmaschine ist von der kleinsten bis zur größten Maschine jedes Gerät als Elektro-Version konfigurierbar.

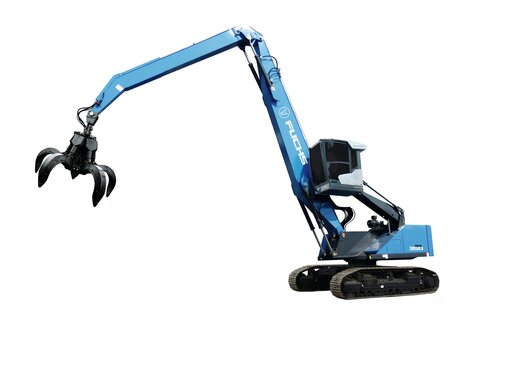

RHL - Raupenumschlagmaschine

Während mobile Umschlagmaschinen mit Bereifung auf geteerten oder betonierten Arbeitsflächen zum Einsatz kommen, können Maschinen mit Raupenunterwagen ihre Vorzüge auf wenig befestigtem und nachgiebigem Untergrund voll ausspielen. Auch sind Raupenmaschinen dafür konzepiert zu fahren und gleichzeitig umzuschlagen zu können.

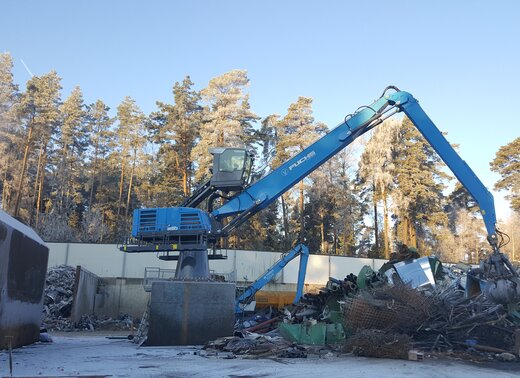

AHL - Aufbau-Umschlagmaschine

Wenn die Umschlagmaschine an einem festen Standort zum Einsatz kommen soll, kann der stationäre Aufbau auf einem Stahl- oder Betonfundament eine sinnvolle Variante sein. Dank der soliden Verankerung kann die Maschine weitaus höher belastet werden als eine mobile Umschlagmaschine.

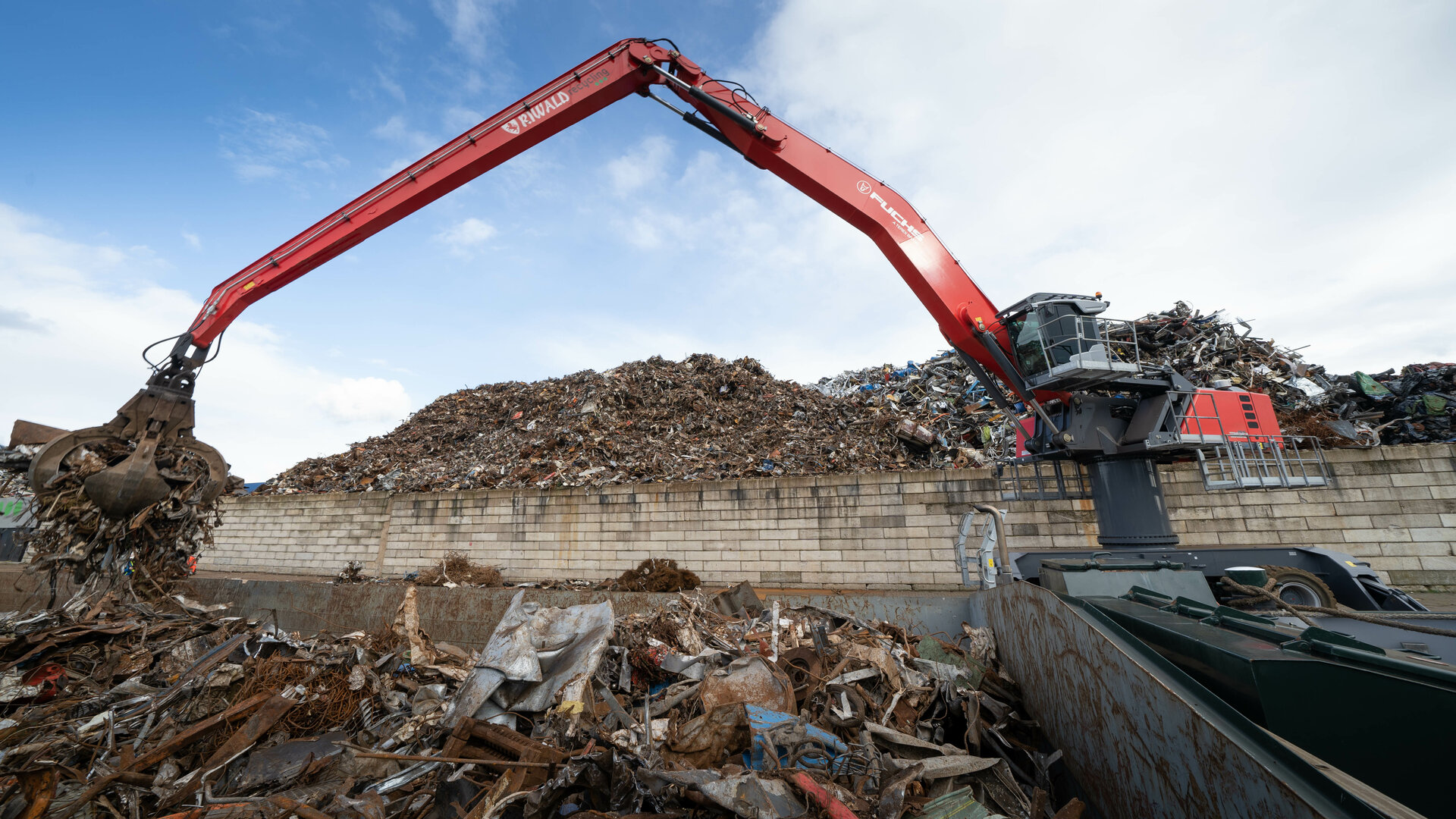

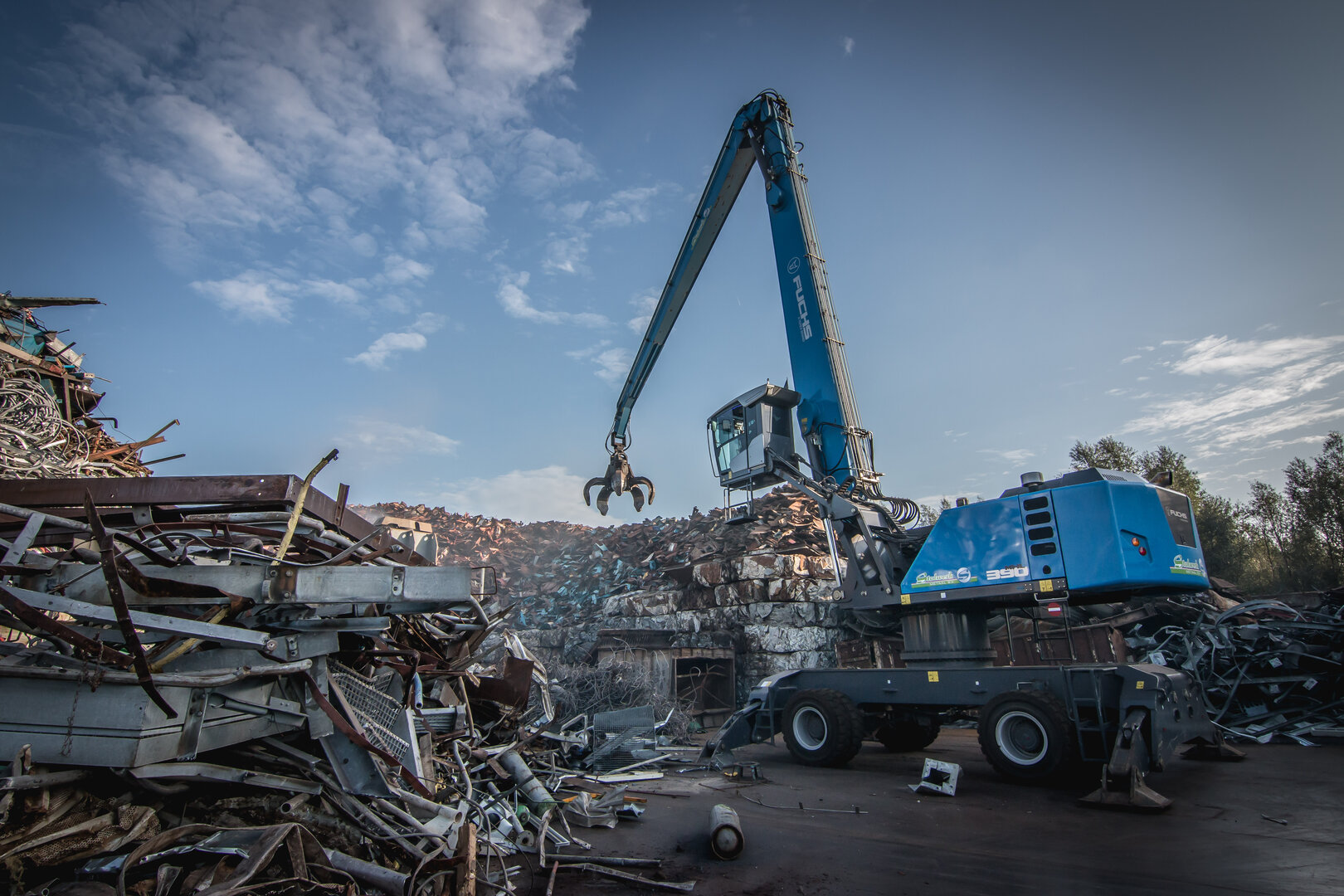

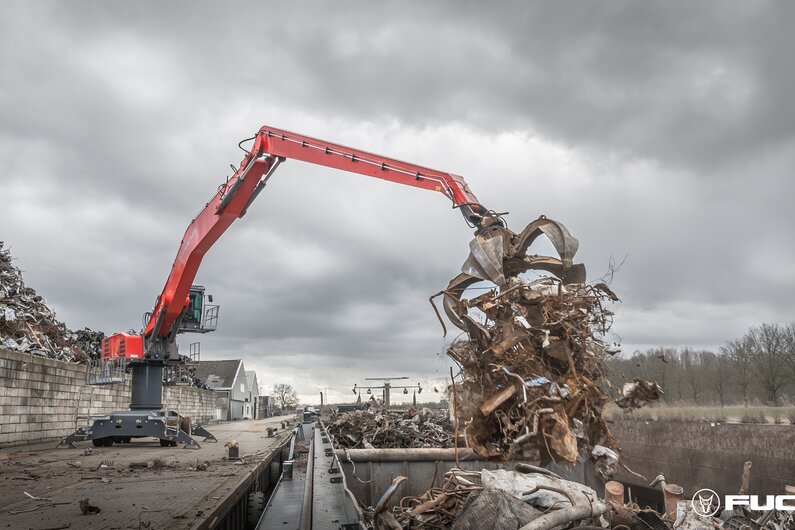

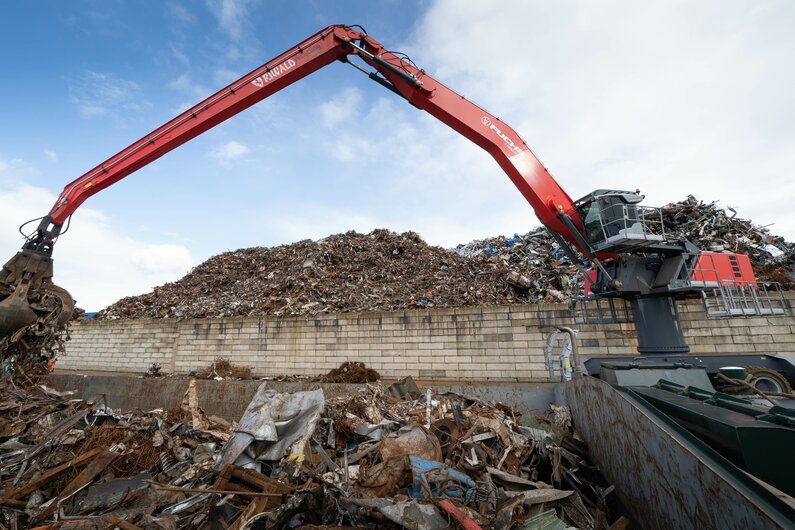

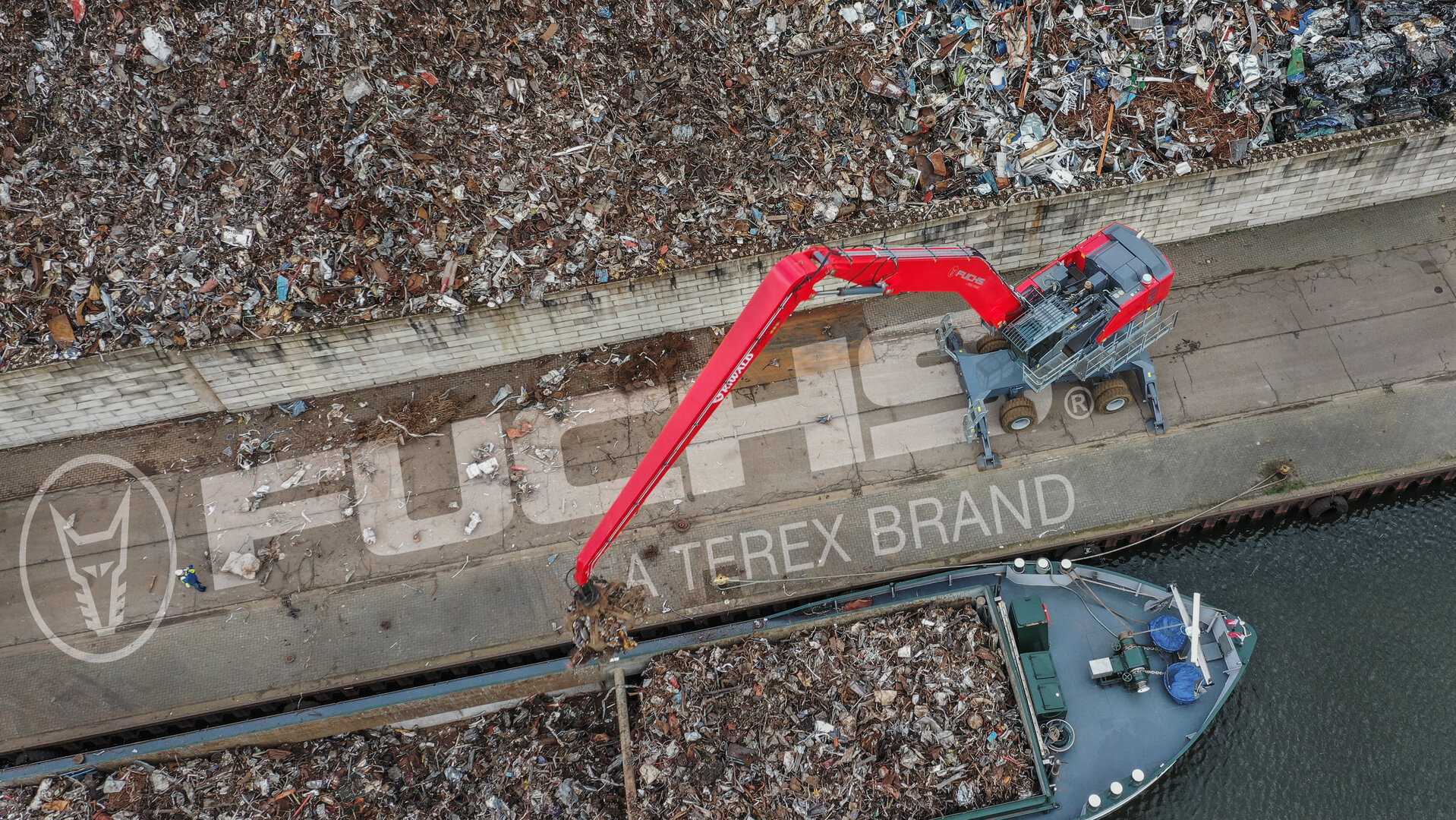

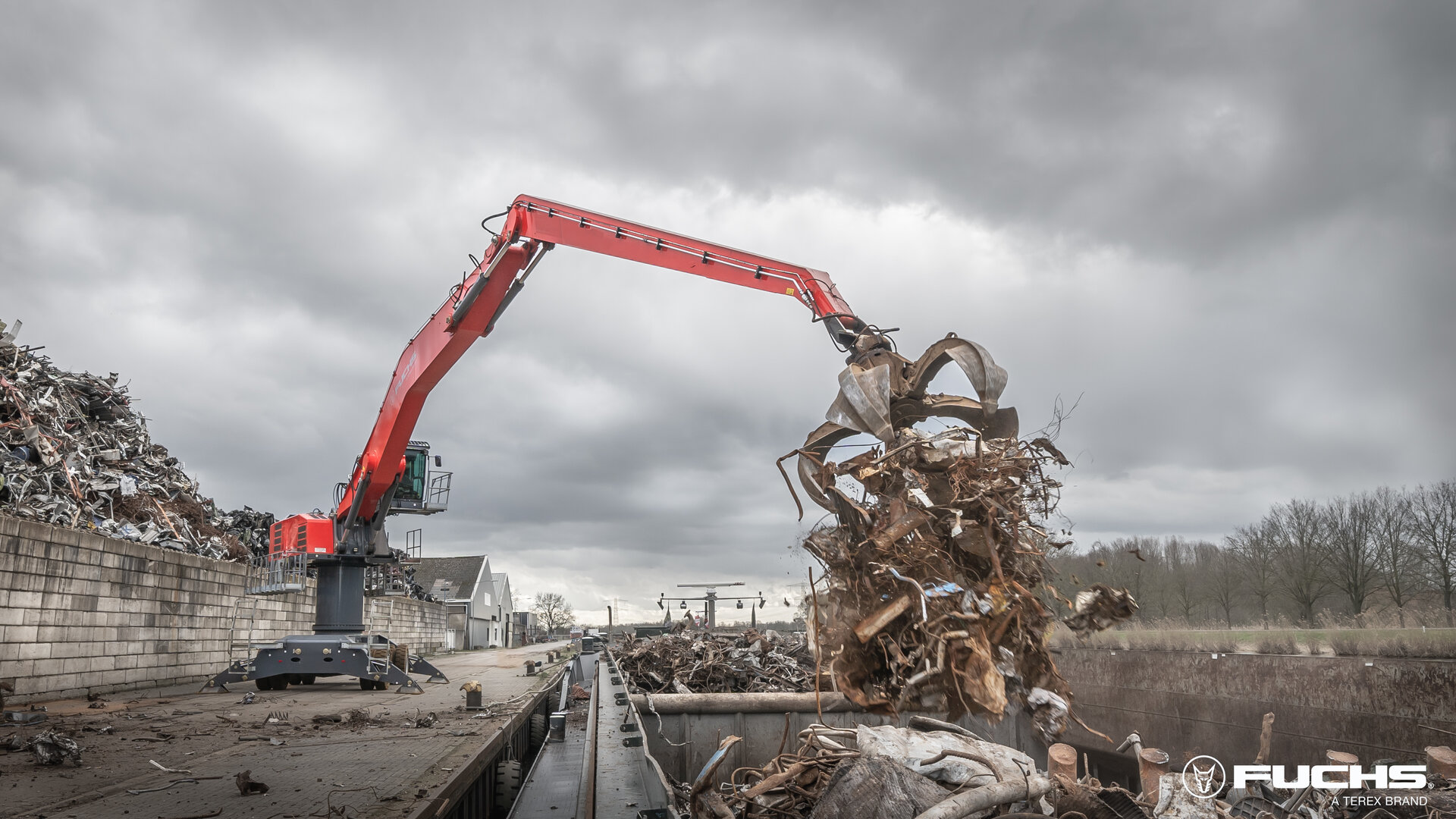

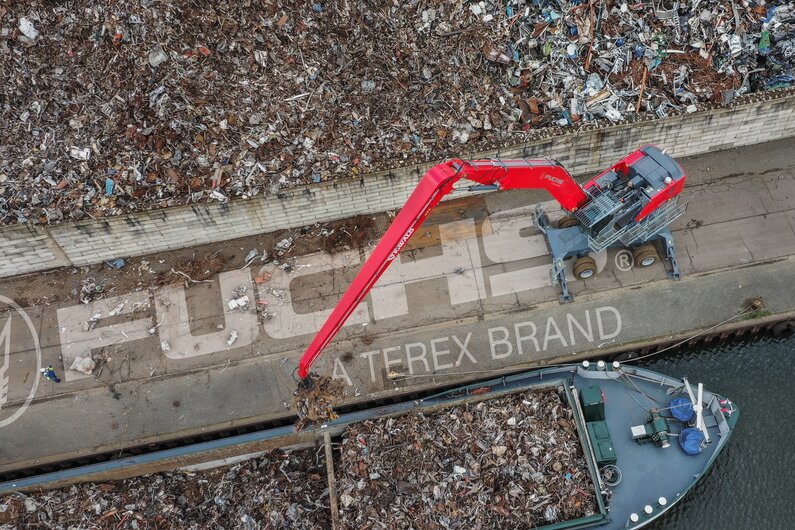

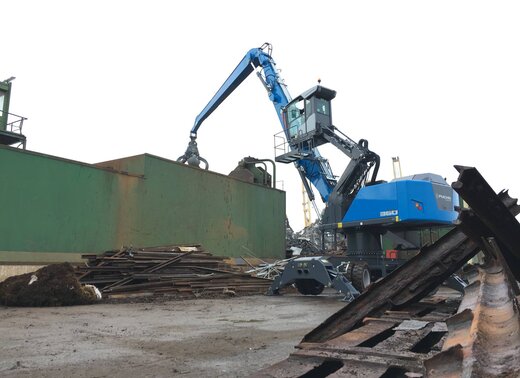

Pylon

Pylone verbessern die Sichthöhe in Schredder oder Scheren, minimieren dank des verbesserten Überblicks die Kollissionsgefahr bei unübersichtlichen Platzverhältnissen, ermöglichen eine höhere Aufschüttung von Halden und optimieren die Kinematik beim Be- und Entladen von Schiffen mit hohen Bordwänden.

Technische Daten

Modell
  • MHL390F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 1 kg
    Bis 1 kg
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 1 l
    DEF/AdBlue 1 l

    Betriebsspannung

    Betriebsspannung 1 V

    Generator

    Spannung 1 V
    Stromstärke 1 A

    Batterie

    Anzahl 1 Stück
    Spannung 1 V
    Kapazität 1 Ah
    Stromstärke (nach EN) 1 A

    Beleuchtungsanlage

    Oberwagen 1x H3-Scheinwerfer
    Kabinenboden 1x H3-Scheinwerfer
    Sonstige Blinker- und Heckbegrenzungsleuchten
    Hersteller und Fabrikat Deutz TCD 12.0 V6 4V
    Option 30kW Gleichstromgenerator mit Isolationsüberwachung, direkt über Keilriemen vom Dieselmotor angetrieben
    Bauart 6-Zylinder-V-Motor
    Motorsteuerung EMR IV
    Motortyp 4-Takt-Diesel, Common-Rail-Direkteinspritzung, Turbolader, Ladeluftkühlung, automatisches Abgasnachbehandlungssystem mit doppeltem SCR-Katalysator
    Motorleistung 1 kW
    Nenndrehzahl 1 1/min
    Hubraum 1 l
    Kühlsystem Kombikühler (Kühlflüssigkeit/Ladeluft) mit geregelter Lüfterdrehzahl, optional mit Reversierfunktion
    Abgasnorm EU Stufe IV / EPA Tier 4 Final
    Luftfilterausführung Zweistufenfilter mit Sicherheitspatrone und Vorabscheidung mit Austragsventil
  • FAHRANTRIEB

    Art

    Hydrostatischer Fahrantrieb über stufenlos geregelten Axialkolbenmotor mit direkt angebautem Fahrbremsventil, an Getriebekasten geflanscht, Allradantrieb

    Fahrgeschwindigkeit

    1. Gang 1 km/h

    Max. Steigfähigkeit

    1 %

    Wenderadius

    1 m
  • SCHWENKWERK

    Drehkranz Innenverzahnter, doppelreihiger Kugeldrehkranz
    Antrieb Zwei 2-stufige Planetengetriebe mit integrierter Lamellenbremse, geschlossener Kreislauf
    Max. Oberwagendrehzahl 1 min-1
    Schwenkbremse Elektrisch betätigt
    Max. Schwenkmoment 1 kNm
  • BREMSANLAGE

    Betriebsbremse Hydraulisch betätigtes Einkreis-Bremssystem, auf alle vier Radpaare wirkend
    Feststellbremse Elektrisch betätigte Scheibenbremse am Fahrantrieb, auf beide Achsen wirkend
  • UNTERWAGEN

    Vorderachse

    Art Planetentriebachse mit integrierter Trommelbremse, starr gelagert
    Max. Lenkeinschlag 1 °

    Hinterachse

    Planetenantriebsachse mit integrierter Trommelbremse, pendelnd gelagert, mit zuschaltbarer Pendelblockierung

    Abstützungen

    4-Punkt-Abstützung

    Bereifung

    Vollgummi, Elastik, 8-fach mit Zwischenringen
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Einfach 1 l/min
    Schwenkbetrieb 1 l/min
    Art REXROTH-Mobilhydraulik mit Grenzlastregelung und kraftstoffsparender Bedarfsstromregulierung. Separater Ölkühler, temperaturgeregelte Lüfterdrehzahl. Hydraulikölfilter: in den Öltank integrierte Filterelemente; kraftstoffeffizientes Arbeiten durch Rohrbruchsicherungen mit Regenerationsfunktion an den Hub- und Stielzylindern Wartungsintervall: 3000 Betriebsstunden
    Max. Arbeitsdruck 1 bar
    Hydrauliköltank 1 l
    Verfügbare Hydrauliköle Xtreme Temp / Renolin B15 VG46 / Panolin HLP Synth. 46, biologisch abbaubar
    Kühlsystem Getrennter Kühler mit geregelter Lüfterdrehzahl, optional mit Reversierfunktion
  • ABMESSUNGEN

    Abmessungen

    image:66750 & image:66749

    Oberwagen

    Gesamtbreite des Oberwagens 1 mm
    Gesamthöhe über Kabine 1 mm
    max. Sichthöhe Kabine 1 mm
    Heckschwenkradius 1 mm

    Unterwagen

    Spurbreite 1 mm
    Radstand 1 mm
    Unterwagenlänge 1 mm
    Unterwagenbreite 1 mm
    Abstützbreite 1 mm
    Abstützlänge 1 mm
  • TRANSPORTABMESSUNGEN

    Arbeitsausrüstung Option 1

    Ausladung 1 m
    A 1 mm
    B 1 mm
    C 1 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 2

    Ausladung 1 m
    A 1 mm
    B 1 mm
    C 1 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 3

    Ausladung 1 m
    A 1 mm
    B 1 mm
    Arbeitsausrüstung Gekröpfter Ausleger
  • ARBEITSBEREICH

    Empfohlene Anbaugeräte

    AusladungFuchs MehrschalengreiferSchalentypZweischalengreiferSpezifikationLasthaken
    22 m0,8 m³Offene oder halbgeschlossene Schalen1,4 m³Schüttgutdichte bis 2000kg/m³20 t
    1 m³Offene oder halbgeschlossene Schalen1,6 m³Schüttgutdichte bis 1700kg/m³
    1,2 m³Offene oder halbgeschlossene Schalen2 m³Schüttgutdichte bis 1200kg/m³
    1,4 m³Offene oder halbgeschlossene Schalen0 m³auf Anfrage
    24 m0,8 m³Offene oder halbgeschlossene Schalen1,4 m³Schüttgutdichte bis 2000kg/m³20 t
    1 m³Offene oder halbgeschlossene Schalen1,6 m³Schüttgutdichte bis 1700kg/m³
    1,2 m³Offene oder halbgeschlossene Schalen2 m³Schüttgutdichte bis 1200kg/m³
    1,4 m³Offene oder halbgeschlossene Schalen0 m³auf Anfrage
    24,5 m0,8 m³Offene oder halbgeschlossene Schalen1,4 m³Schüttgutdichte bis 2000kg/m³20 t
    1 m³Offene oder halbgeschlossene Schalen1,6 m³Schüttgutdichte bis 1700kg/m³
    1,2 m³Offene oder halbgeschlossene Schalen2 m³Schüttgutdichte bis 1200kg/m³
    1,4 m³Offene oder halbgeschlossene Schalen0 m³auf Anfrage

    Arbeitsausrüstung Option 1

    Ausladung 1 m
    Auslegerlänge 1 m
    Stiellänge 1 m
    Max. Ausladung 1 mm
    Greifertyp Mehrschalengreifer

    Arbeitsausrüstung Option 2

    Ausladung 1 m
    Auslegerlänge 1 m
    Stiellänge 1 m
    Max. Ausladung 1 mm
    Max. Reichtiefe Ladestiel 1 mm
    Max. Reichhöhe Ladestiel 1 mm
    Greifertyp Mehrschalengreifer

    Arbeitsausrüstung Option 3

    Ausladung 1 m
    Auslegerlänge 1 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 1 m
    Max. Ausladung 1 mm
    Greifertyp Mehrschalengreifer
  • SCHALLPEGEL

    Schallleistungspegel

    Garantiert nach Richtlinie 2000/14/EG 1 LwA dB(A)
    Zulässig nach Richtlinie 2000/14/EG 1 LwA dB(A)

    Schalldruckpegel (im inneren der Kabine)

    nach Norm ISO 6396 1 LpA dB(A)
Hinweis: Irrtümer und technische Änderungen vorbehalten.

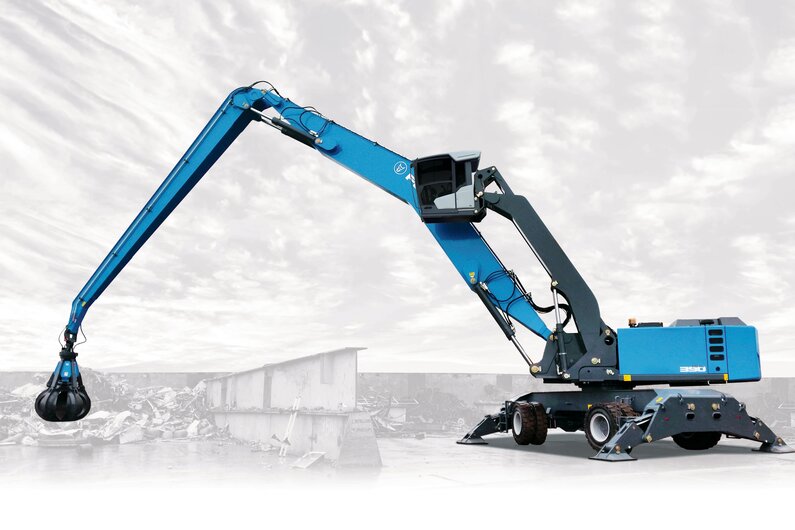

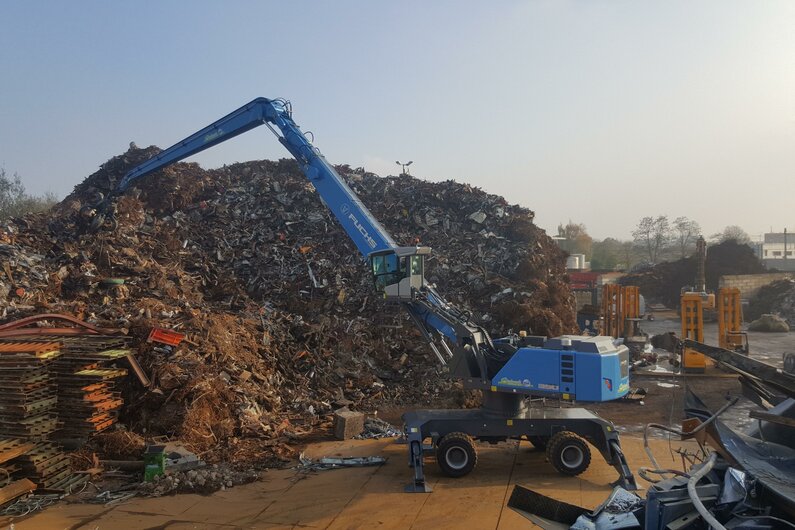

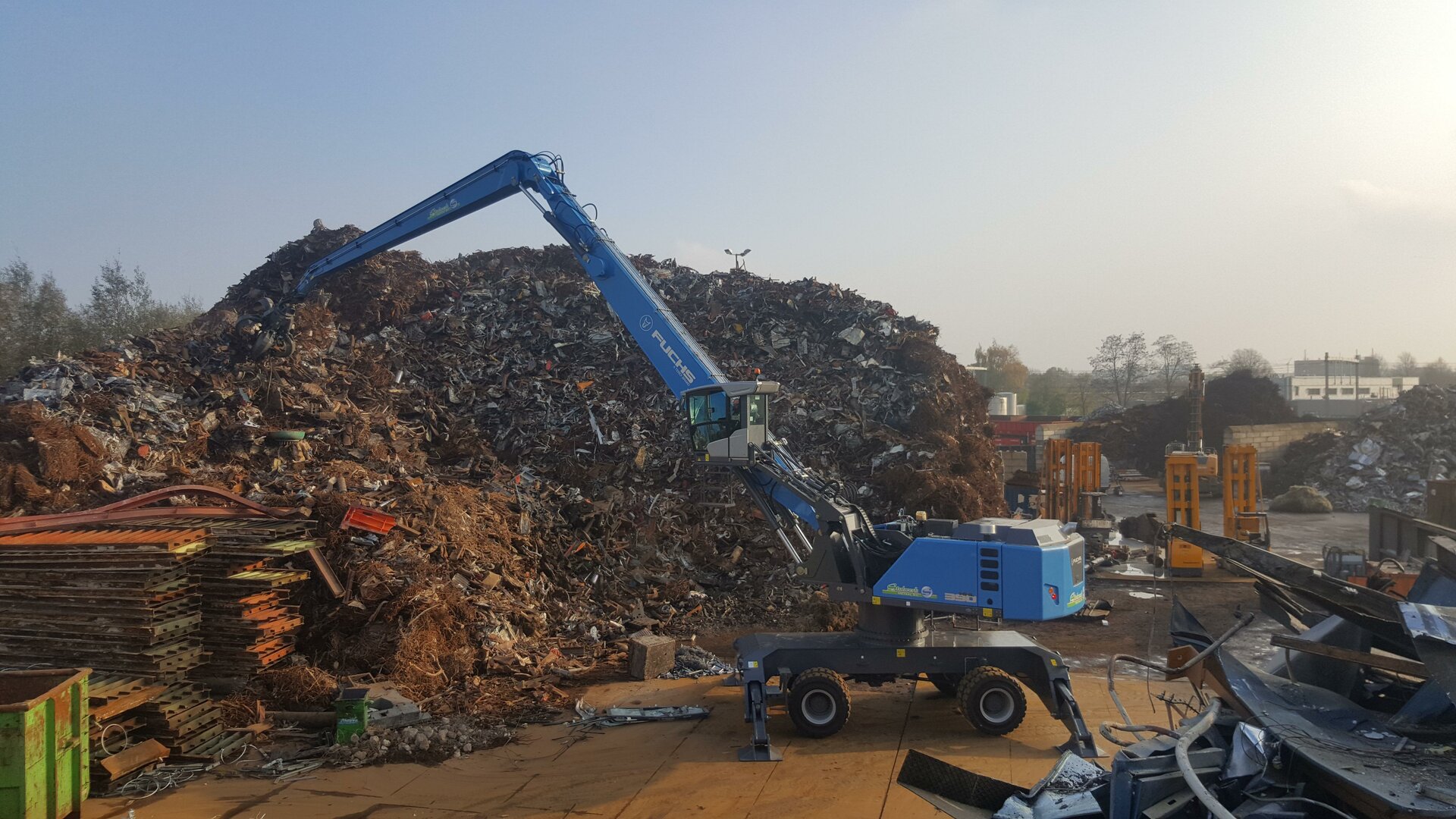

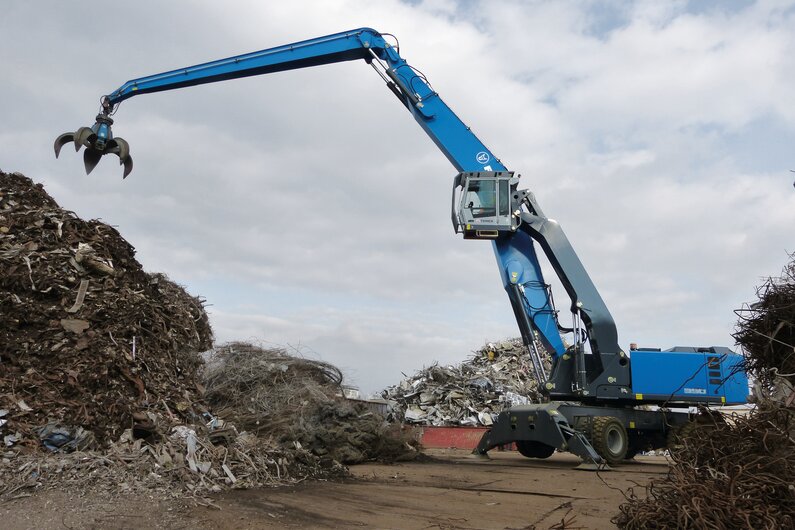

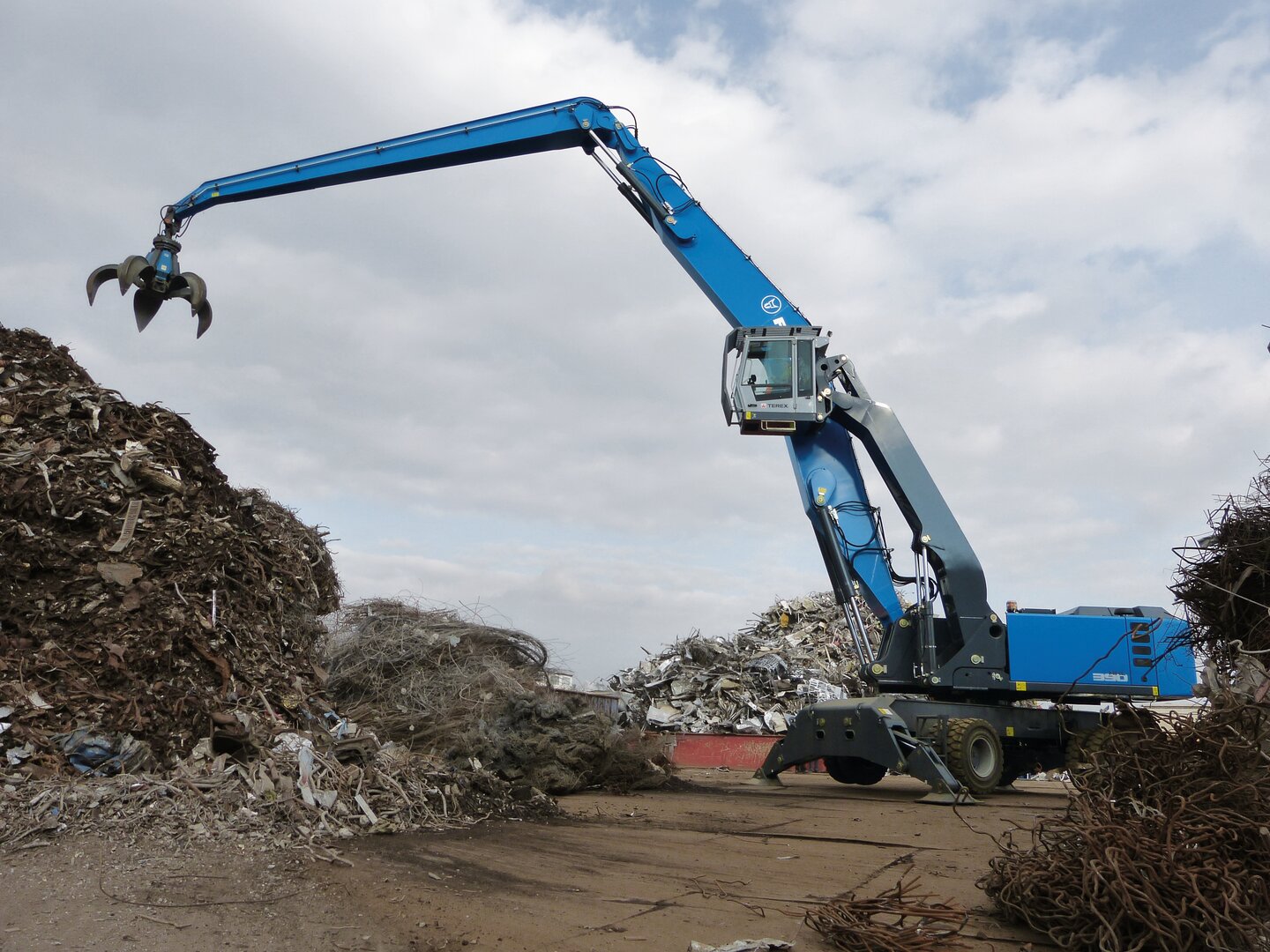

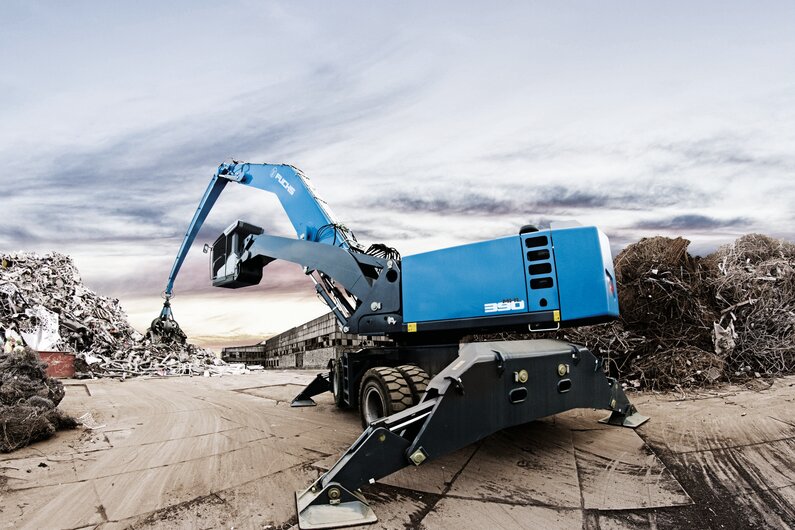

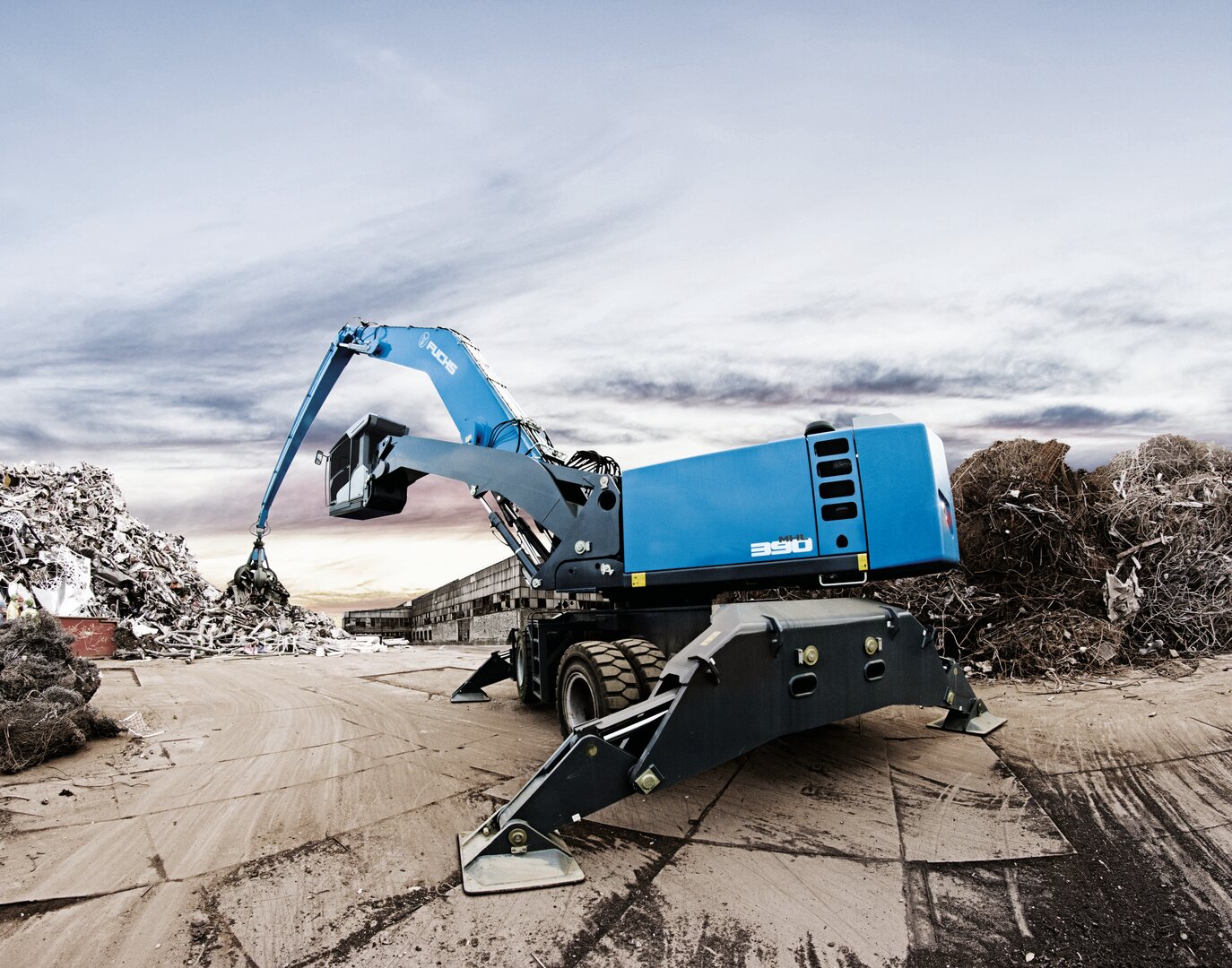

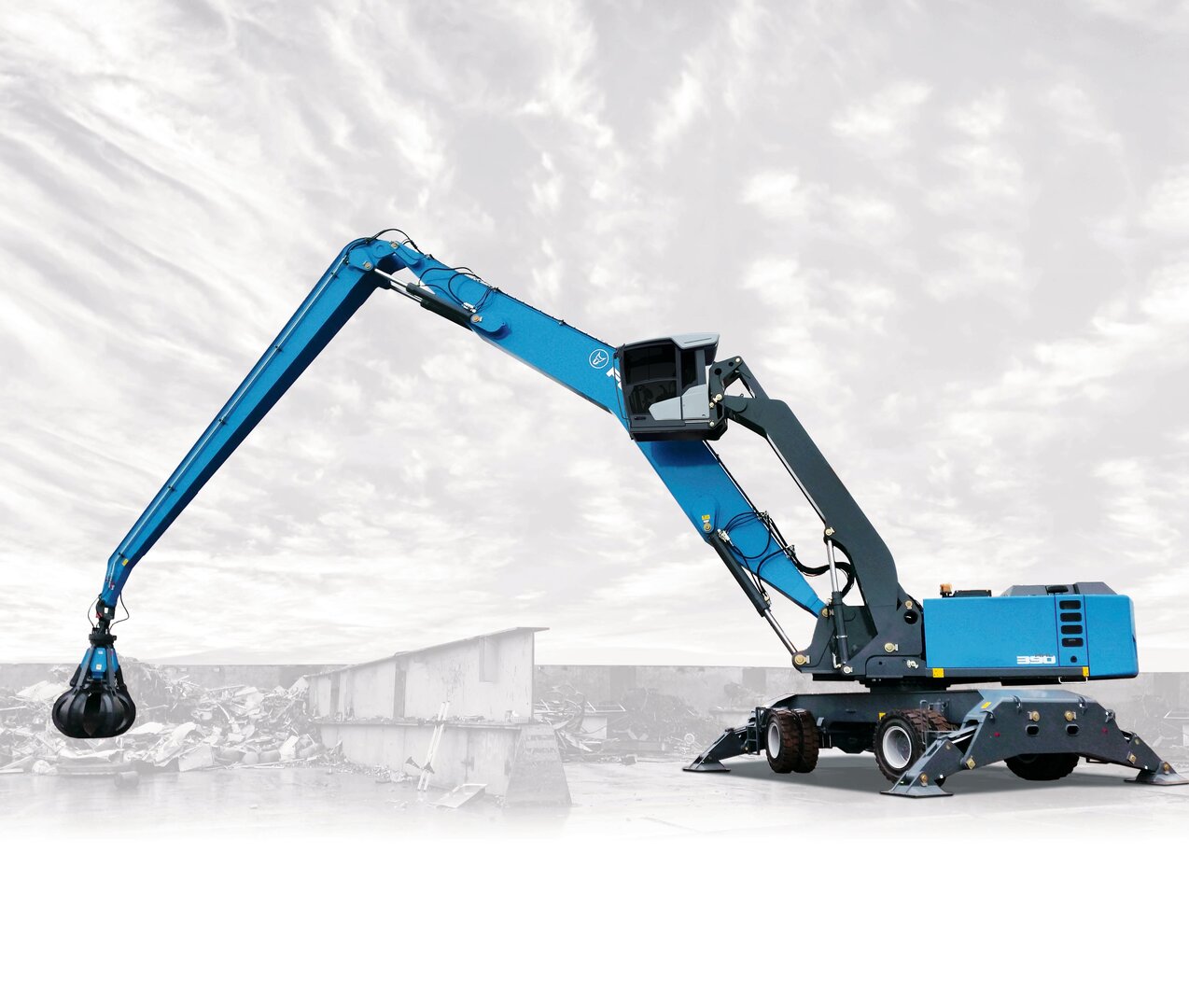

Der Fuchs MHL390F Umschlagbagger

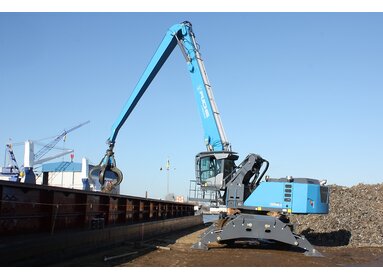

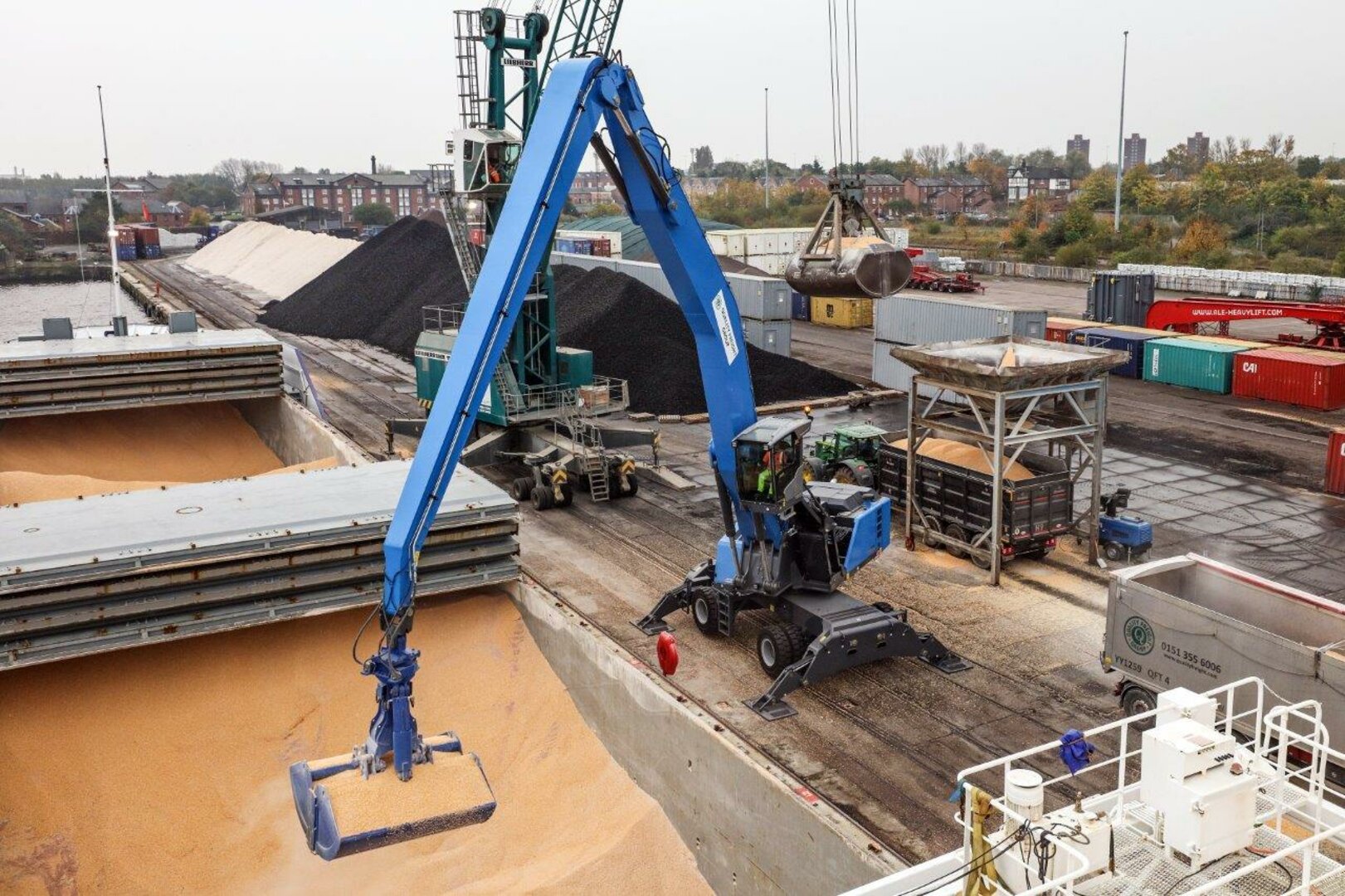

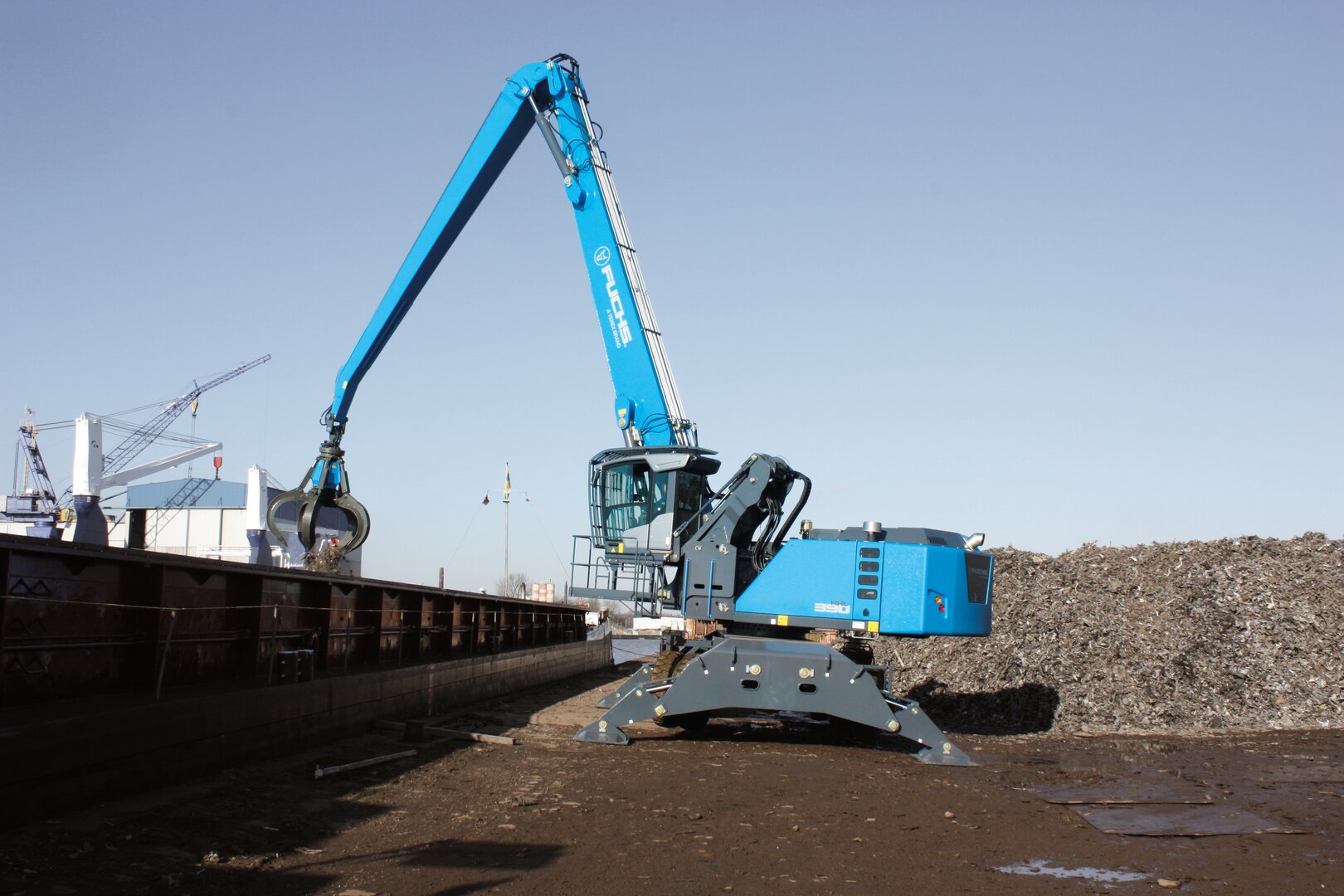

Die Fuchs MHL390F ist der Hafenprofi im Fuchs Produktportfolio: Durch einen vergrößerten Unterwagen wird bester Stand für den mobilen Hafenkran gewährleistet und durch Sonderlösungen wie dem Kabinenhubsystem „Port“ mit einer Sichthöhe von 8,7m kann optimal auf die Anforderungen der modernen Hafenlogistik eingegangen werden.

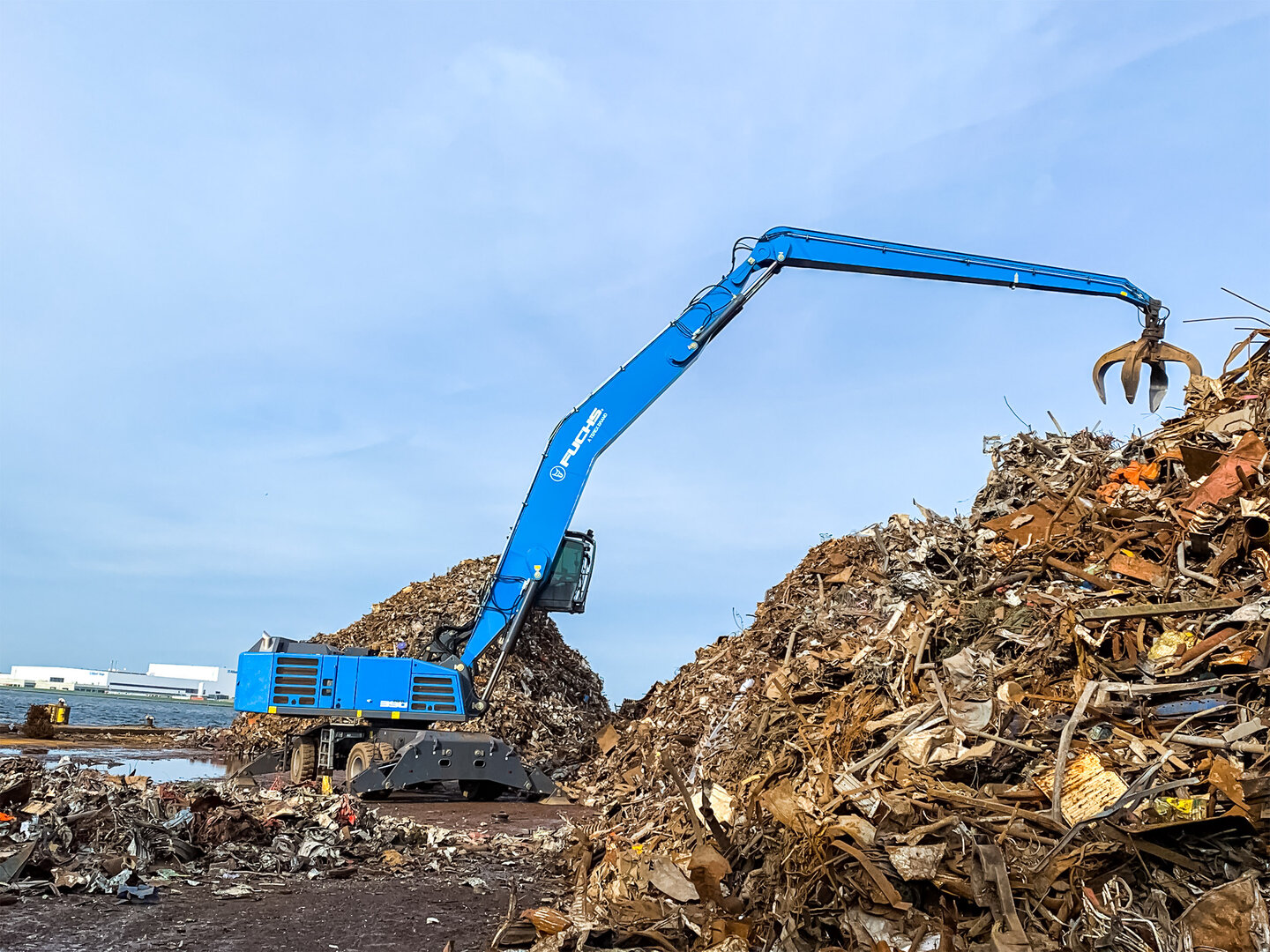

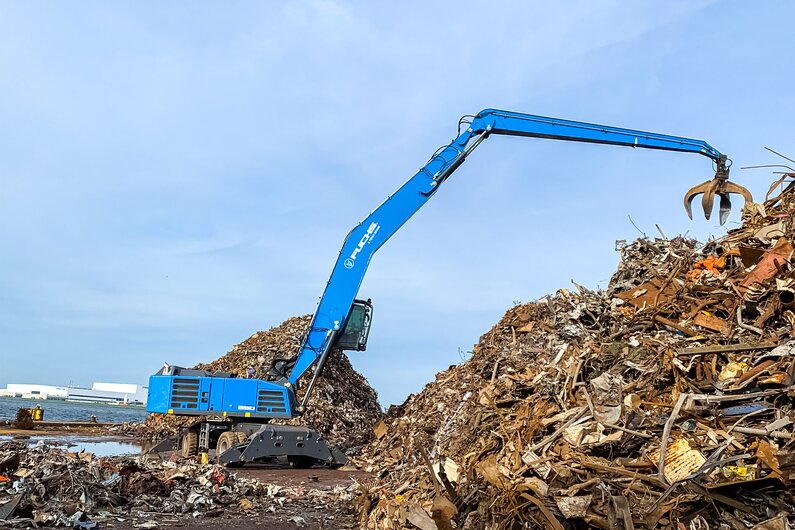

Mit einem Einsatzgewicht von bis zu 87t und einer Reichweite von bis zu 24,5m weiß die Maschine, bei anspruchsvollen und vielseitigen Anwendungen im Hafen, zu überzeugen.

Die MHL390F – Steigert Effizienz und Übersichtlichkeit
