MHL370F

Betriebsgewicht: 54.300 kg
Referenzgreifer: 0,8
Motorleistung: 230 kW
Komfort/Kabine
Sicherheit
Wartung
Umweltfreundlichkeit
Leistung
Fuchs

Varianten

MHL - Mobile Umschlagmaschine

Die mobilen Umschlagmaschinen sind aufgrund der Bereifung nicht Ortsgebunden und können problemlos verfahren werden. Dies bietet Ihnen die nötige Flexibilität um Ihre Arbeit noch wirtschaftlicher abzuwickeln.

Typbezeichnung 8XX - Elektro

Auf Basis der Serienmaschine ist von der kleinsten bis zur größten Maschine jedes Gerät als Elektro-Version konfigurierbar.

RHL - Raupenumschlagmaschine

Während mobile Umschlagmaschinen mit Bereifung auf geteerten oder betonierten Arbeitsflächen zum Einsatz kommen, können Maschinen mit Raupenunterwagen ihre Vorzüge auf wenig befestigtem und nachgiebigem Untergrund voll ausspielen. Auch sind Raupenmaschinen dafür konzepiert zu fahren und gleichzeitig umzuschlagen zu können.

AHL - Aufbau-Umschlagmaschine

Wenn die Umschlagmaschine an einem festen Standort zum Einsatz kommen soll, kann der stationäre Aufbau auf einem Stahl- oder Betonfundament eine sinnvolle Variante sein. Dank der soliden Verankerung kann die Maschine weitaus höher belastet werden als eine mobile Umschlagmaschine.

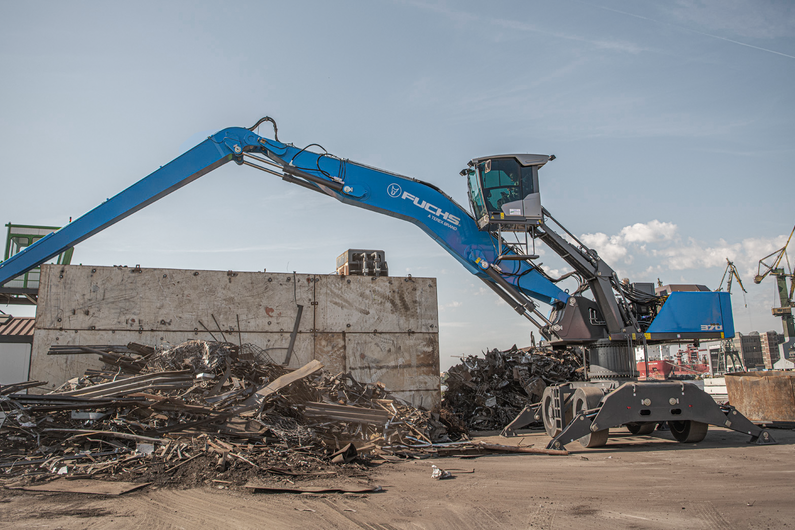

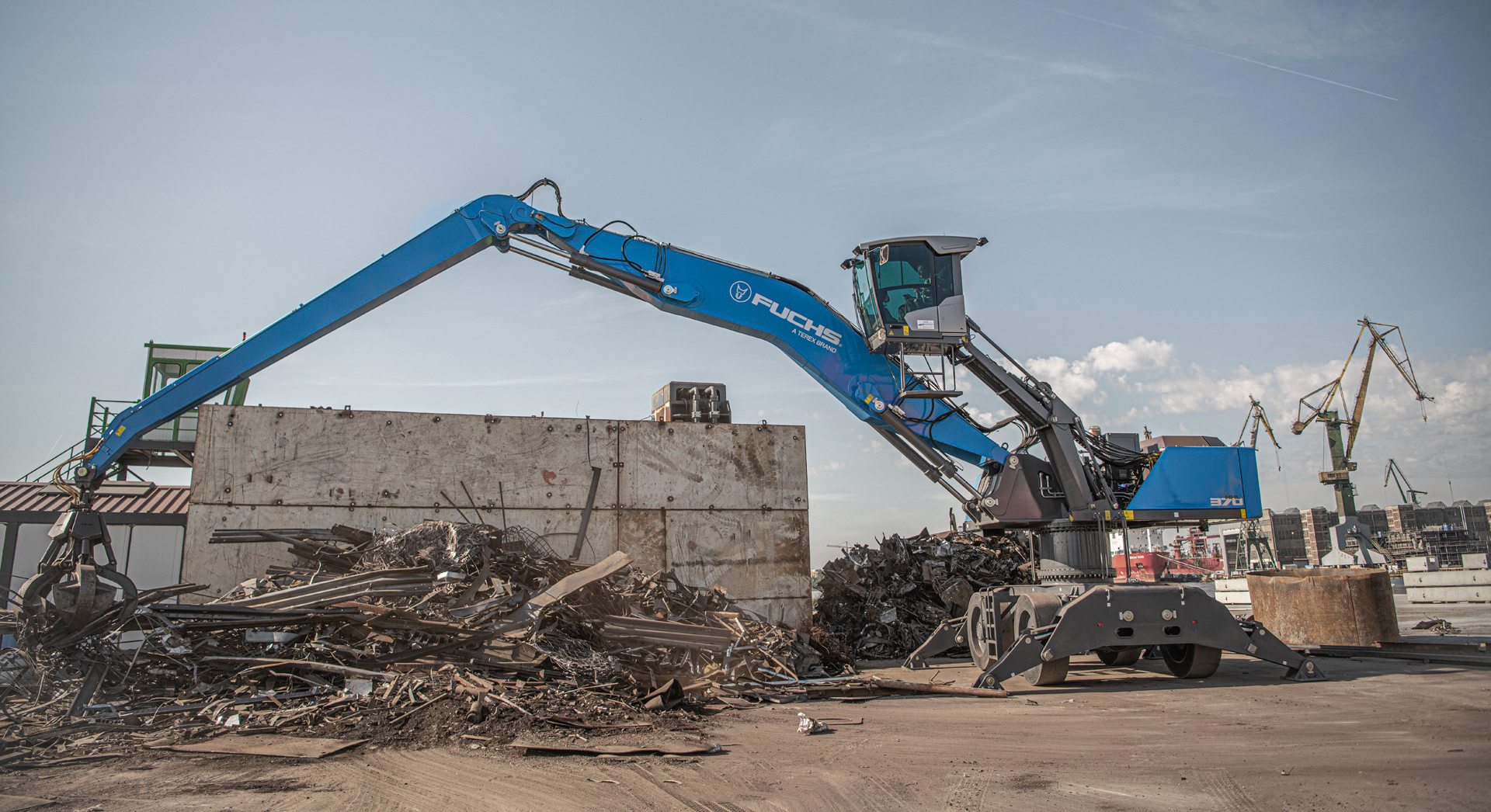

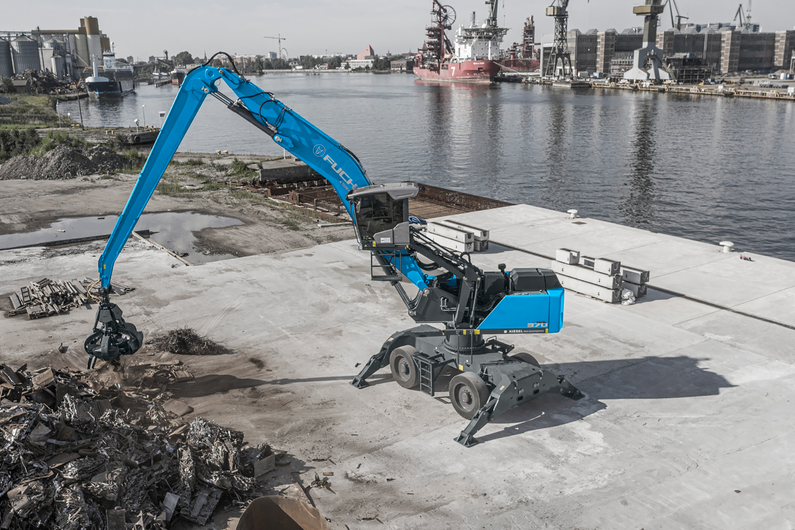

Pylon

Pylone verbessern die Sichthöhe in Schredder oder Scheren, minimieren dank des verbesserten Überblicks die Kollissionsgefahr bei unübersichtlichen Platzverhältnissen, ermöglichen eine höhere Aufschüttung von Halden und optimieren die Kinematik beim Be- und Entladen von Schiffen mit hohen Bordwänden.

Technische Daten

Modell
  • MHL370F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 49.200 kg
    Bis 54.300 kg
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 580 l
    DEF/AdBlue 50 l

    Betriebsspannung

    Betriebsspannung 24 V

    Generator

    Spannung 28 V
    Stromstärke 100 A

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 110 Ah
    Stromstärke (nach EN) 750 A

    Beleuchtungsanlage

    Maschinenfront 2x H3 Scheinwerfer
    Sonstige Blinker- und Heckbegrenzungsleuchten
    Hersteller und Fabrikat Deutz TCD 7.8 L6 4V
    Option 20kW oder 30kW Gleichstromgenerator mit Steuerung und Isolationsüberwachung, direkt über Keilriemen vom Dieselmotor angetrieben
    Bauart 6-Zylinder-Reihenmotor
    Motorsteuerung EMR IV
    Motortyp 4-Takt-Diesel, Common-Rail-Direkteinspritzung, Turbolader, überwachte Abgasrückführung, Dieselpartikelfilter mit automatischer passiver Regeneration und SCR-Katalysator
    Motorleistung 230 kW
    Nenndrehzahl 2.000 1/min
    Hubraum 6,6 l
    Kühlsystem Kombikühler (Kühlflüssigkeit/Ladeluft) mit geregelter Lüfterdrehzahl, optional mit Reversierfunktion
    Abgasnorm EU Stufe IV / EPA Tier 4 Final
    Luftfilterausführung Zweistufenfilter mit Sicherheitspatrone und Vorabscheidung mit Austragsventil
  • FAHRANTRIEB

    Art

    Hydrostatischer Fahrantrieb über stufenlos geregelten Axialkolbenmotor mit direkt angebautem Betriebsbremsventil, Zwei-Gang-Lastschaltgetriebe, Allradantrieb

    Fahrgeschwindigkeit

    1. Gang 5 km/h
    2. Gang 15 km/h

    Max. Steigfähigkeit

    30 %

    Wenderadius

    8 m
  • SCHWENKWERK

    Drehkranz Innenverzahnter, doppelreihiger Kugeldrehkranz
    Antrieb 3-stufiges Planetengetriebe mit integrierter Lamellenbremse
    Max. Oberwagendrehzahl 6 min‑1
    Schwenkbremse Elektrisch betätigt
    Max. Schwenkmoment 91 kNm
  • BREMSANLAGE

    Betriebsbremse Hydraulisch betätigtes Einkreis-Bremssystem, auf alle vier Radpaare wirkend
    Feststellbremse Elektrisch betätigte Scheibenbremse am Fahrantrieb, auf beide Achsen wirkend
  • UNTERWAGEN

    Vorderachse

    Art Planetentriebachse mit integrierter Trommelbremse, starr gelagert
    Max. Lenkeinschlag 27 °

    Hinterachse

    Planetenantriebsachse mit integrierter Trommelbremse, pendelnd gelagert, mit zuschaltbarer Pendelblockierung

    Abstützungen

    4-Punkt-Abstützung

    Bereifung

    Vollgummi 18,50" x 59" (SETCO)
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Einfach l/min
    Zweifach 280 l/min
    Schwenkbetrieb 140 l/min
    Art BOSCH-REXROTH Mobilhydraulik mit Grenzlastregelung und kraftstoffsparender Bedarfsstromregelung; geschlossener Schwenkkreis; kraftstoffeffizientes Arbeiten durch Rohrbruchsicherungen mit Regenerationsfunktion an den Hub- und Stielzylindern
    Max. Arbeitsdruck 320 bar
    Hydrauliköltank 535 l
    Hydraulikölfilter Im Öltank integrierter Rücklauffilter für die Arbeitshydraulik mit Wartungsintervall 4500 Bh, Druckölfilterung für geschlossenen Schwenkkreis
    Verfügbare Hydrauliköle
    Kühlsystem Getrennter Kühler mit geregelter Lüfterdrehzahl, optional mit Reversierfunktion
  • ABMESSUNGEN

    ABMESSUNGEN

    image:66738 & image:66736

    OBERWAGEN

    Gesamtbreite des Oberwagens 3.120 mm
    Gesamthöhe über Kabine 3.855 mm
    max. Sichthöhe Kabine 6.290 mm
    Heckschwenkradius 3.325 mm

    UNTERWAGEN

    Spurbreite 2.825 mm
    Radstand 3.200 mm
    Unterwagenlänge 6.270 mm
    Unterwagenbreite 3.320 mm
    Abstützbreite 5.440 mm
    Abstützlänge 6.270 mm
  • TRANSPORTABMESSUNGEN

    Arbeitsausrüstung Option 1

    Ausladung 16,5 m
    A 13.835 mm
    B 6.145 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 2

    Ausladung 18 m
    A 14.645 mm
    B 6.175 mm
    Arbeitsausrüstung Ladestiel
  • ARBEITSBEREICH

    Empfohlene Anbaugeräte

    AusladungFuchs MehrschalengreiferSchalentypZweischalengreiferSpezifikationMagnetanlageSpezifikationLasthaken
    16,5 m0,6 m³Offene oder halbgeschlossene Schalen1,4 m³Schüttgutdichte bis 1600kg/m³Fuchs Magnetplatte MP 1350d= 1350mm mit 30 kW Magnetanlage20 t
    0,8 m³Offene oder halbgeschlossene Schalen2 m³Schüttgutdichte bis 800kg/m³
    18 m0,6 m³Offene oder halbgeschlossene Schalen1,4 m³Schüttgutdichte bis 1600kg/m³Fuchs Magnetplatte MP 1350d= 1350mm mit 30 kW Magnetanlage20 t
    0,8 m³Offene oder halbgeschlossene Schalen2 m³Schüttgutdichte bis 800kg/m³

    Arbeitsausrüstung Option 1

    Ausladung 16,5 m
    Auslegerlänge 8,9 m
    Stiellänge 7 m
    Max. Ausladung 16.700 mm
    Greifertyp Mehrschalengreifer

    Arbeitsausrüstung Option 2

    Ausladung 18 m
    Auslegerlänge 9,7 m
    Stiellänge 7,8 m
    Max. Ausladung 18.200 mm
    Max. Reichtiefe Ladestiel 6.000 mm
    Max. Reichhöhe Ladestiel 19.200 mm
    Greifertyp Mehrschalengreifer
  • SCHALLPEGEL

    Garantiert nach Richtlinie 2000/14/EG 102 LwA dB(A)
Hinweis: Irrtümer und technische Änderungen vorbehalten.

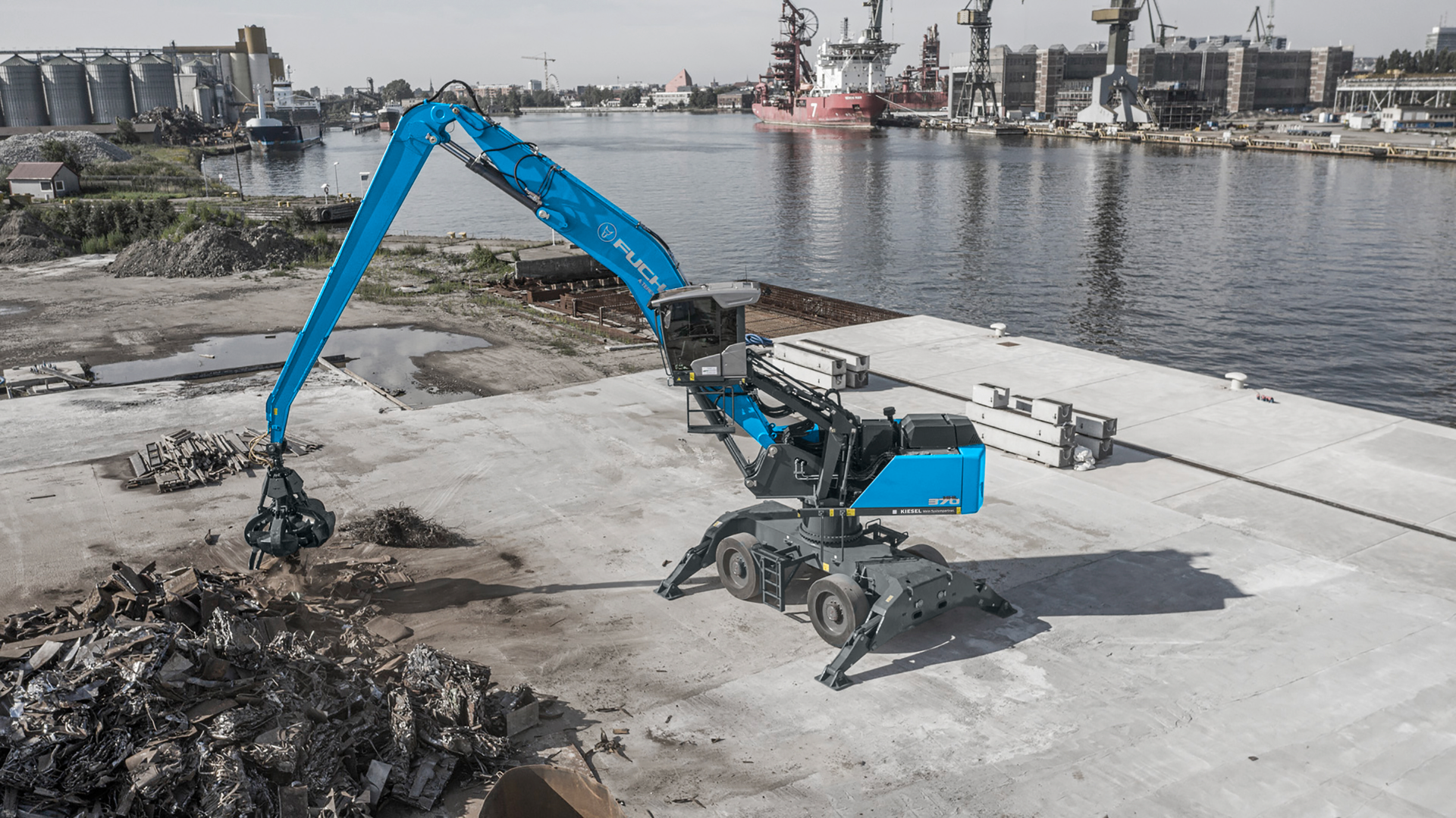

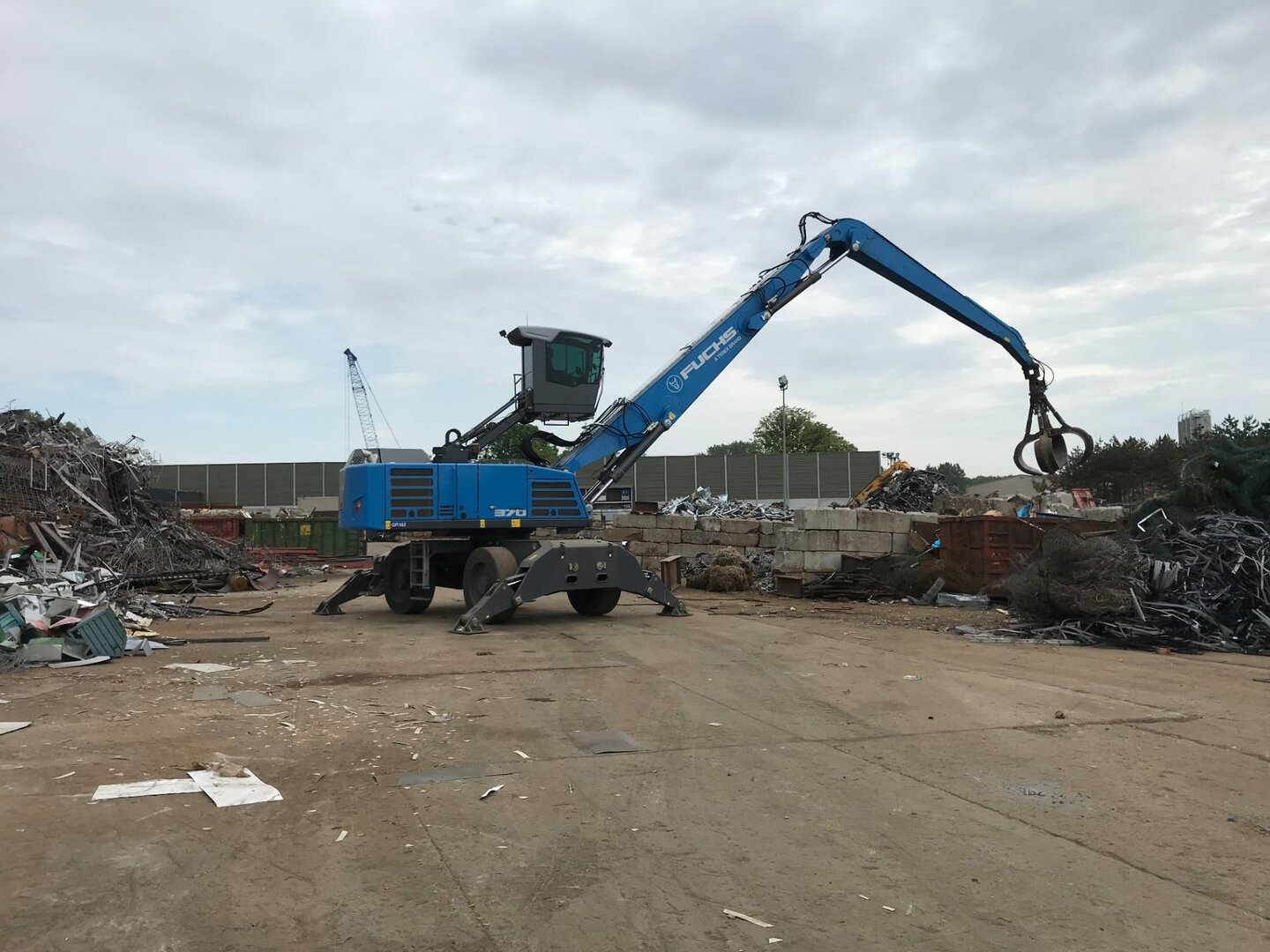

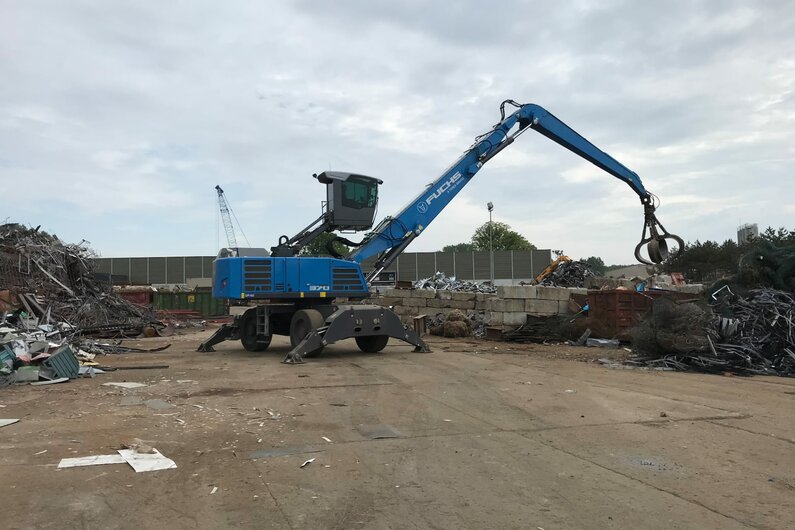

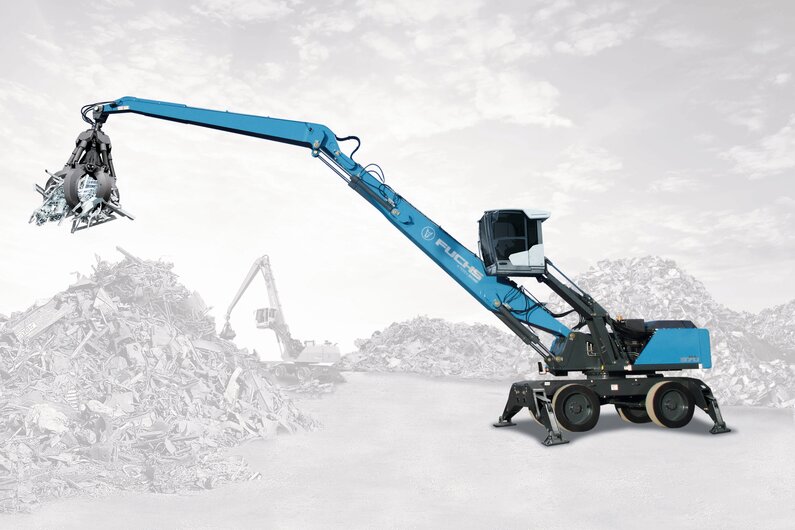

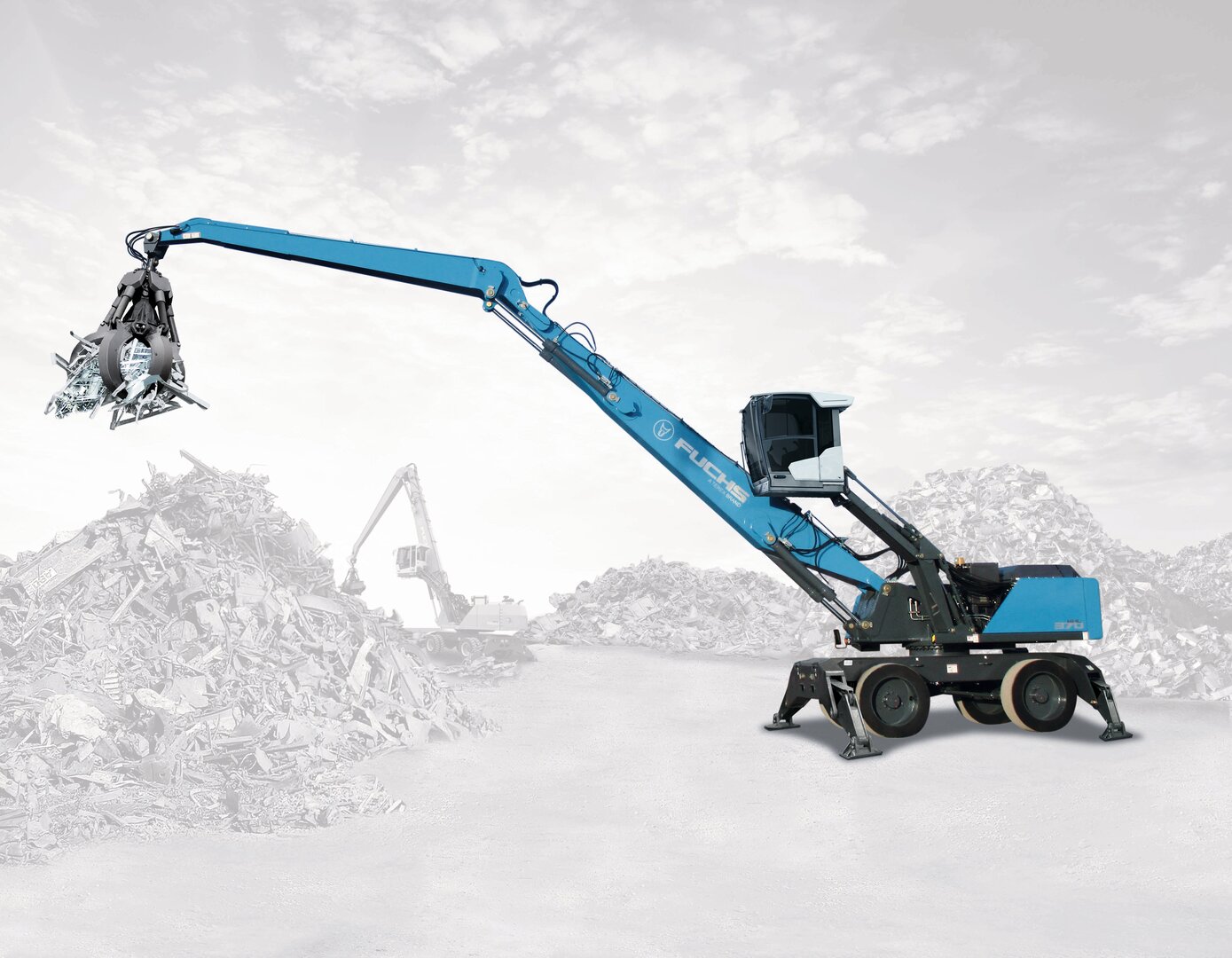

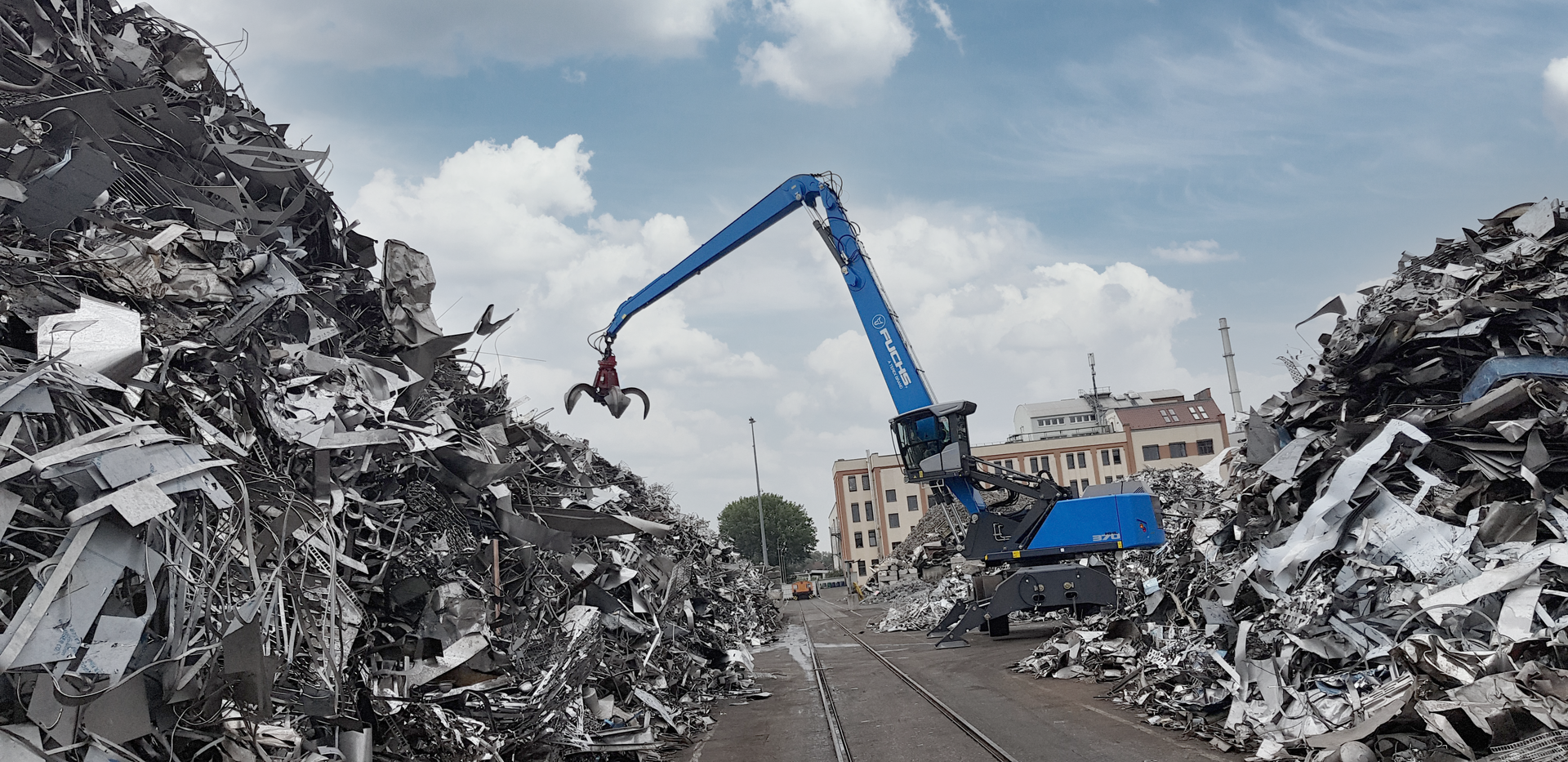

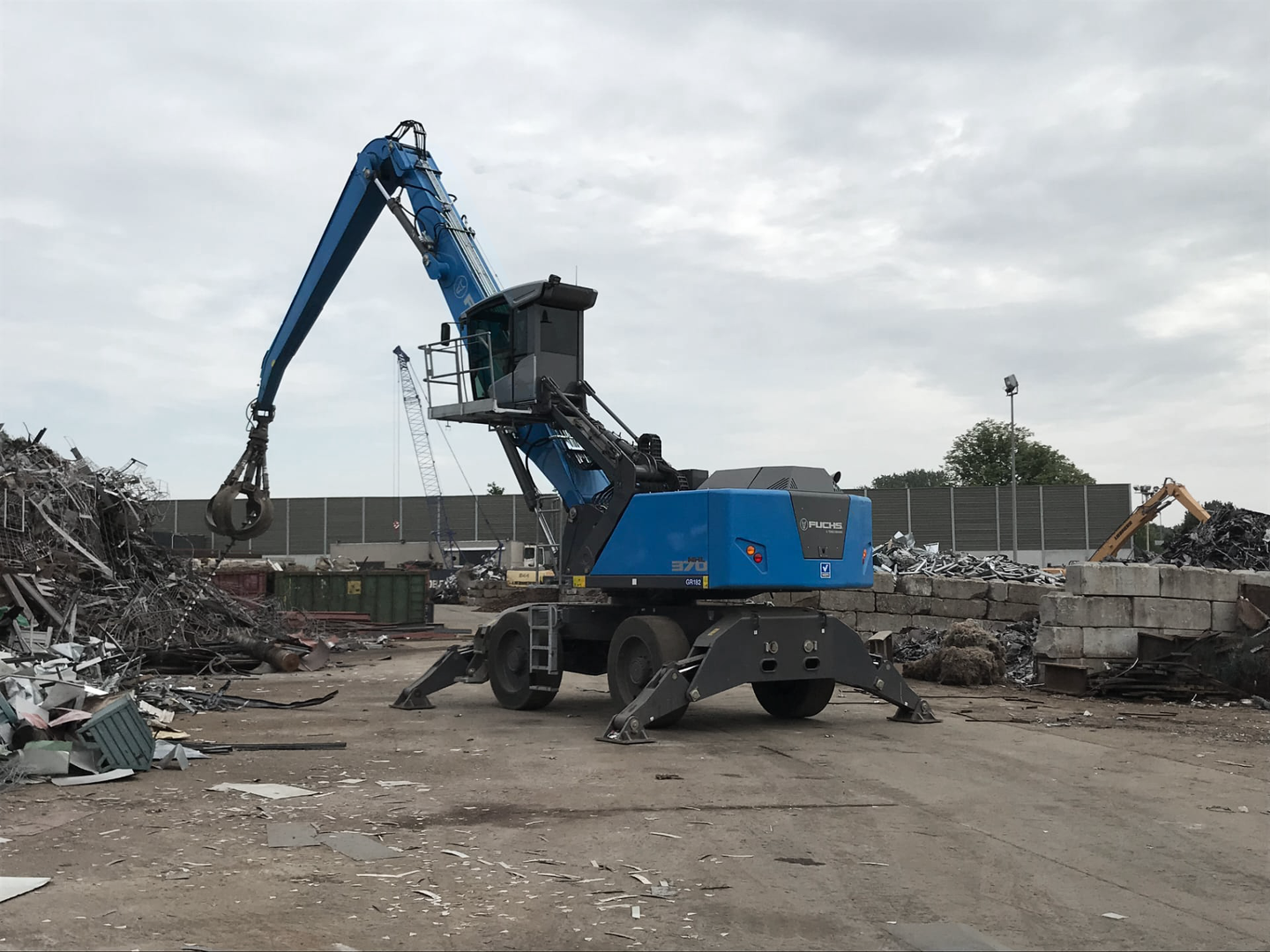

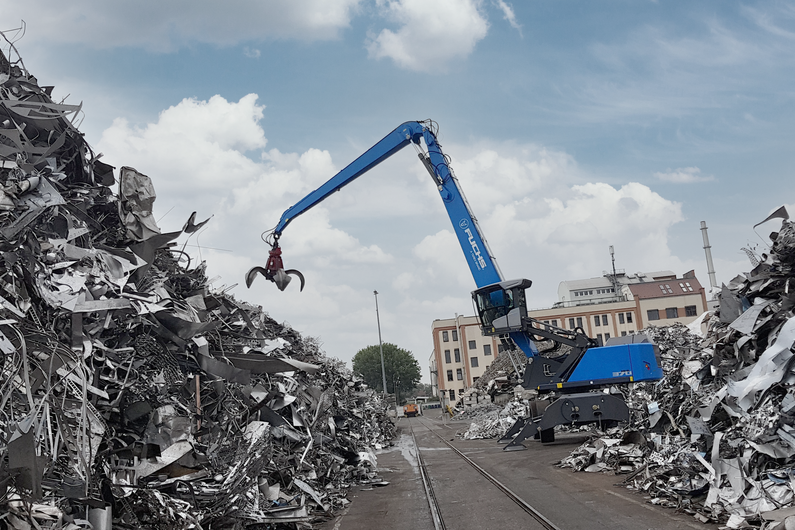

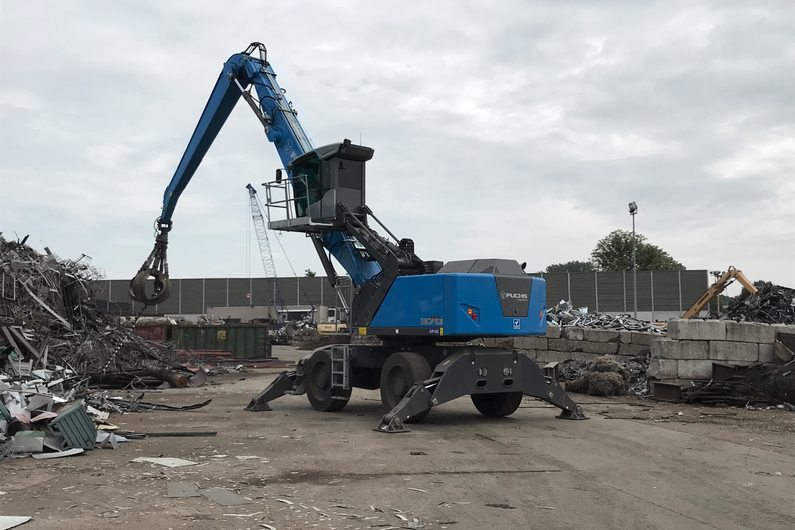

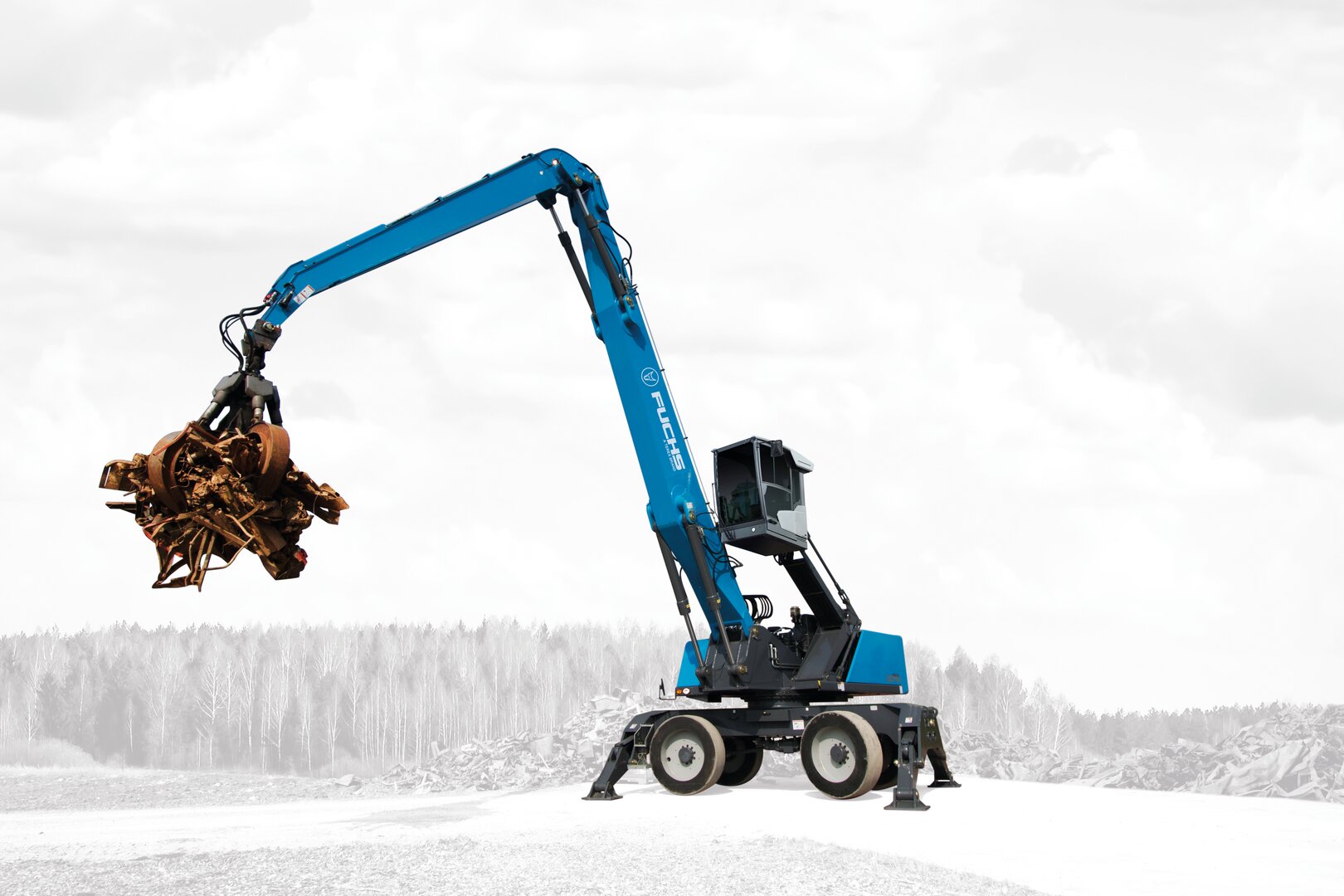

Der Fuchs MHL370F Umschlagbagger

Die Fuchs MHL370F wurde speziell für anspruchsvolle Arbeit auf unwegsamen Gelände entwickelt und überzeugt durch enorme Stabilität und Belastbarkeit. Die kraftvolle Hydraulik und die hervorragende Standfestigkeit ermöglichen ein effizientes Arbeiten auf jedem Terrain.

Mit bis zu 54 Tonnen Einsatzgewicht und einer Ausladung von bis zu 19m beschickt die MHL370F problemlos große Schredder und be- bzw. entlädt Binnenschiffe innerhalb kürzester Arbeitszyklen.

Die MHL370F – Konzipiert für die härtesten Einsätze
