70

Betriebsgewicht: 88.000 kg
Referenzgreifer: 0
Motorleistung: 265 kW

Technische Daten

Modell
  • 70 M
  • 70 R
  • 70 S
  • 70 F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 78 t
    Bis 88 t
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 430 l/min
    Schwenkwerk 400 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    Hydauliköltank 800 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 7,8 min‑1
    Max. Schwenkmoment 165 kNm
  • BREMSANLAGE

    Betriebsbremse Trommelbremsen
    Feststellbremse Automatisch nasse Lamellenbremsen
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 870 l
    DEF/AdBlue 80 l
    Hersteller und Fabrikat Volvo TAD 1171VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 265 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 10,84 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 220 Ah
  • FAHRGESCHWINDIGKEIT

    Maximale Geschwindigkeit 10 km/h
  • UNTERWAGEN

    Radstand 3,94 m

    Abstützungen

    4-Punkt-Abstützung
    Standardabmessungen 650 x 650 mm
    Optional 700 x 1250 mm

    Bereifung

    Standard Vollgummi 8-fach 14.00-24
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    24 m
    Auslegerlänge 13 m
    Stiellänge 11 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 11 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 9 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 11 m
    Stiellänge 9 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 75 t
    Bis 95 t
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 430 l/min
    Schwenkwerk 400 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    Hydauliköltank 800 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 7,8 min‑1
    Max. Schwenkmoment 165 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 870 l
    DEF/AdBlue 80 l
    Hersteller und Fabrikat Volvo TAD 1171VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 265 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 10,84 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 220 Ah
  • FAHRGESCHWINDIGKEIT

    Maximale Geschwindigkeit 4 km/h
  • UNTERWAGEN

    Tragende Kettenlänge

    6.340 mm
    Mit Portalunterwagen 6.820 mm

    Bodenplatten Option 1

    Spezifikation 3-Steg
    Abmessung 550 mm

    Bodenplatten Option 2

    Spezifikation Flach
    Abmessung 670 mm

    Bodenplatten Option 3

    Spezifikation Flach
    Abmessung 850 mm
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    24 m
    Auslegerlänge 13 m
    Stiellänge 11 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 11 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 9 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 11 m
    Stiellänge 9 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 430 l/min
    Schwenkwerk 400 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    Hydauliköltank 800 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 7,8 min‑1
    Max. Schwenkmoment 165 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 870 l
    DEF/AdBlue 80 l
    Hersteller und Fabrikat Volvo TAD 1171VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 265 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 10,84 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 220 Ah
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    24 m
    Auslegerlänge 13 m
    Stiellänge 11 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 11 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 9 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 11 m
    Stiellänge 9 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 430 l/min
    Schwenkwerk 400 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    Hydauliköltank 800 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 7,8 min‑1
    Max. Schwenkmoment 165 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 870 l
    DEF/AdBlue 80 l
    Hersteller und Fabrikat Volvo TAD 1171VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 265 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 10,84 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 220 Ah
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    24 m
    Auslegerlänge 13 m
    Stiellänge 11 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 11 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 9 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 11 m
    Stiellänge 9 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m
Hinweis: Irrtümer und technische Änderungen vorbehalten.

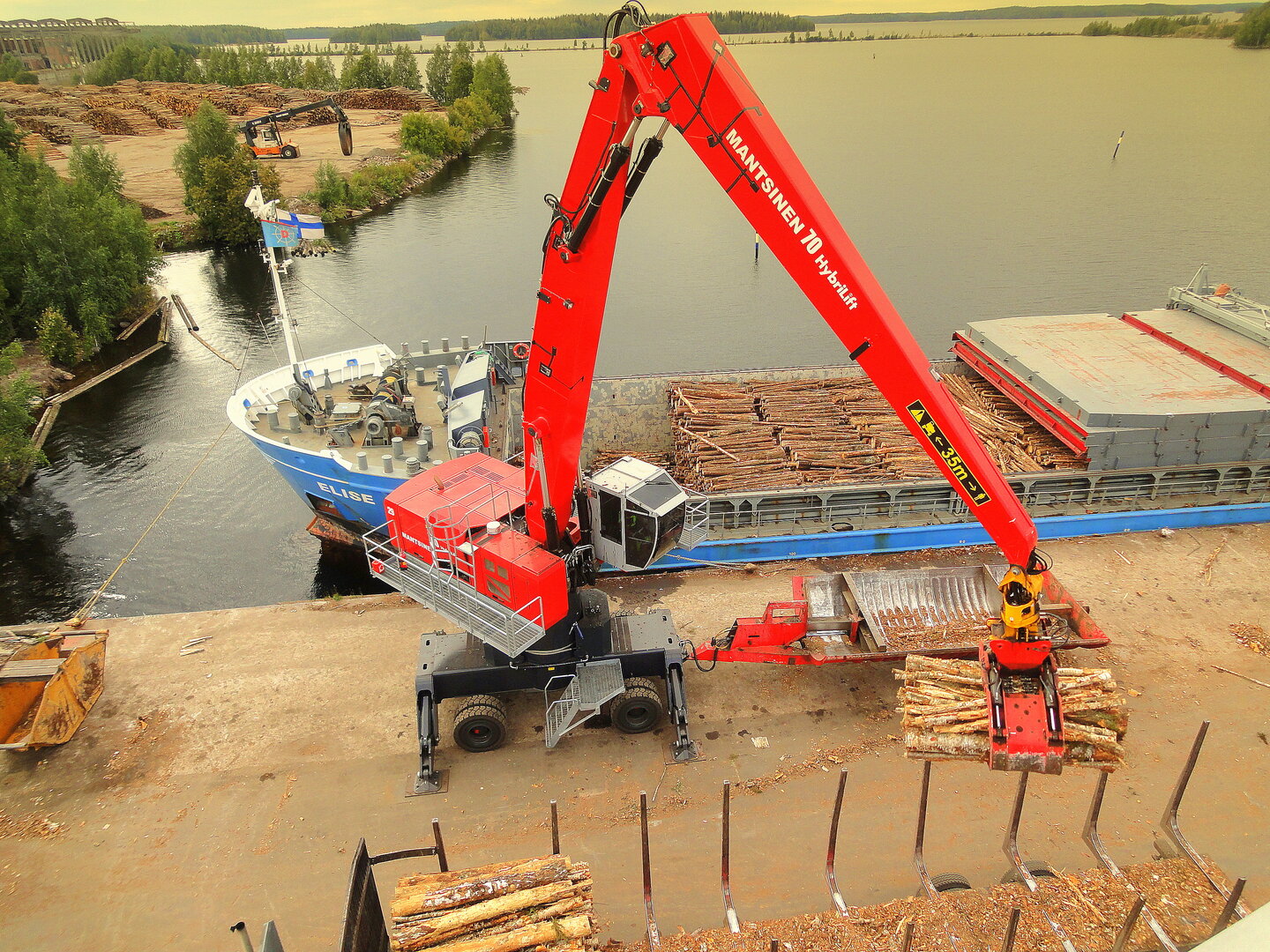

Der Mantsinen 70 Umschlagbagger

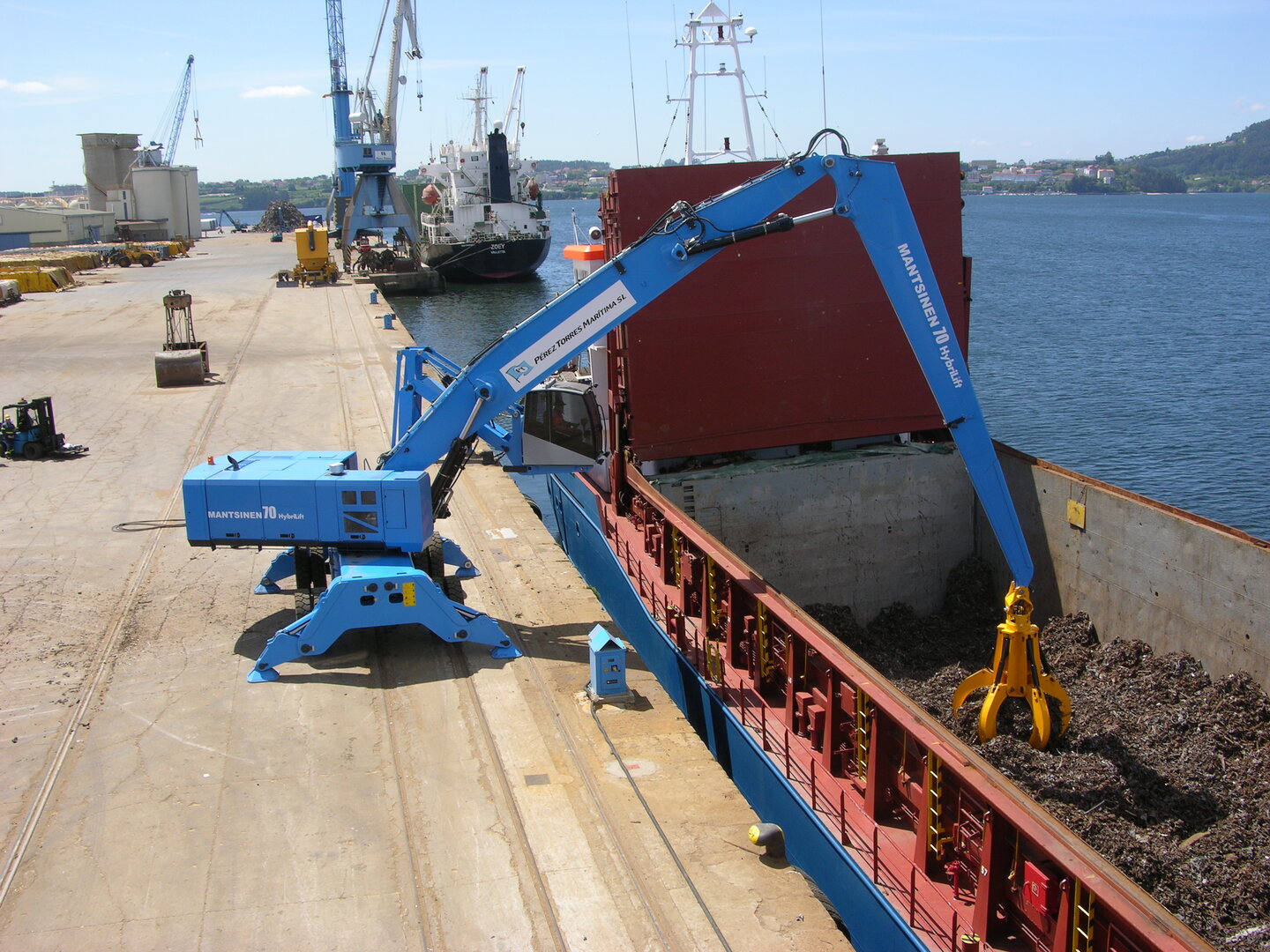

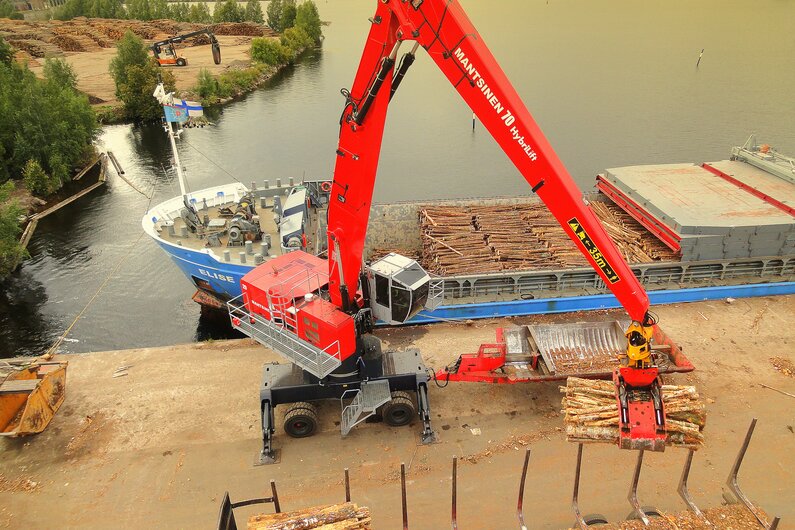

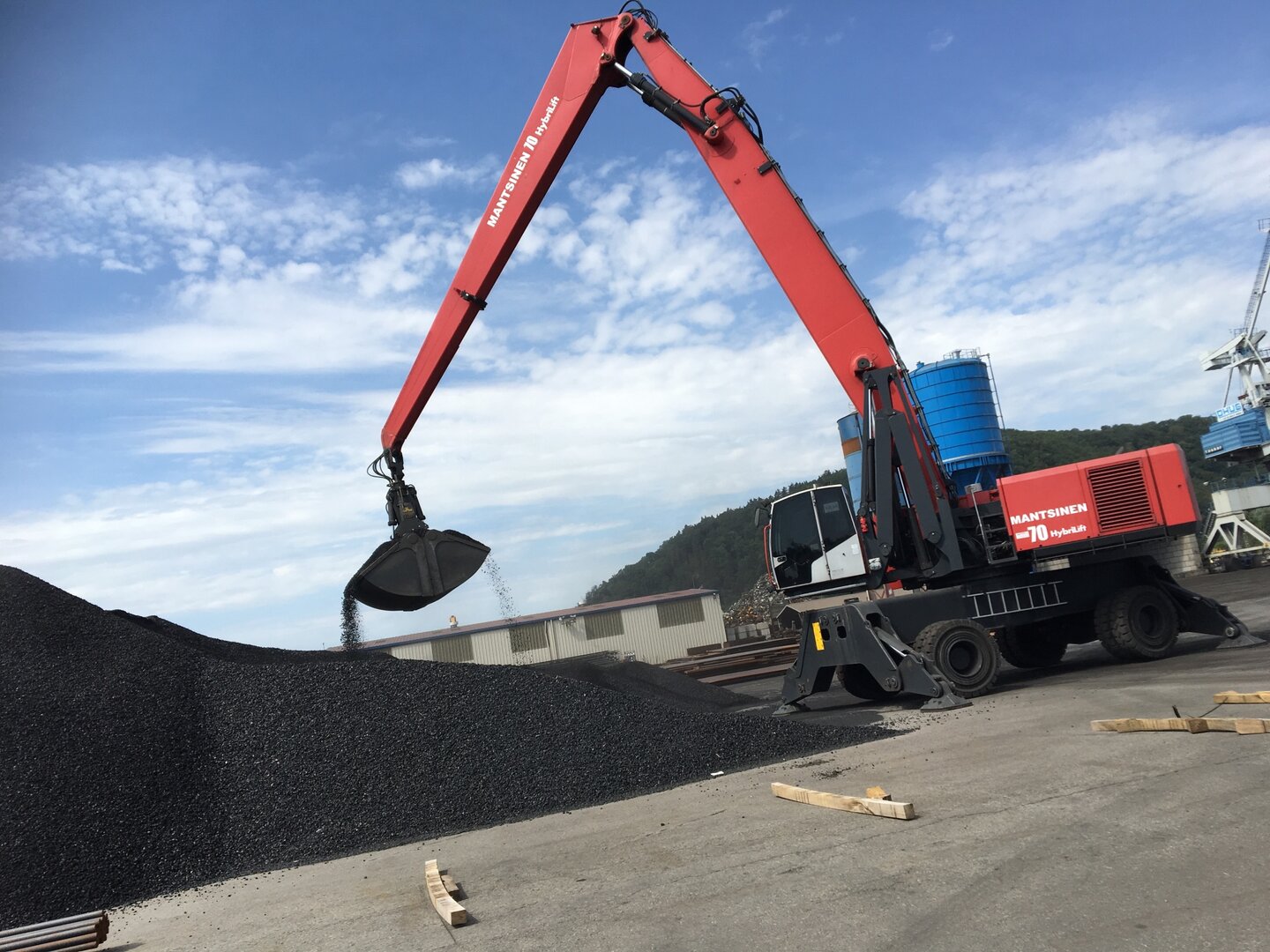

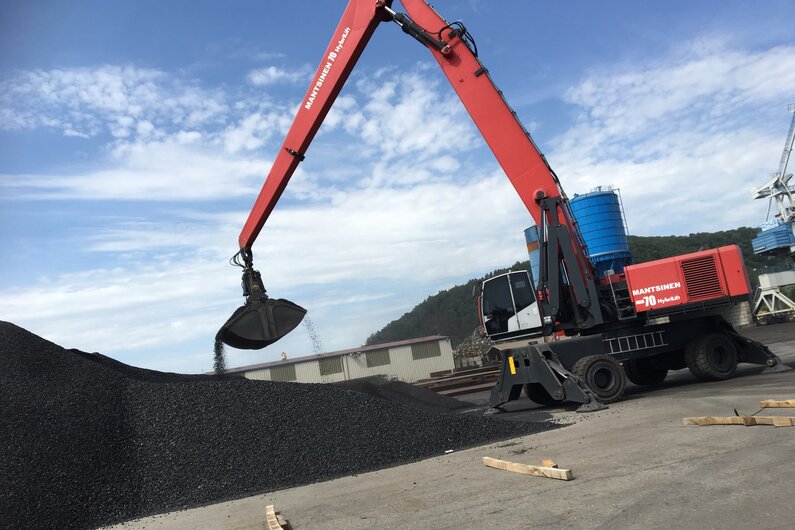

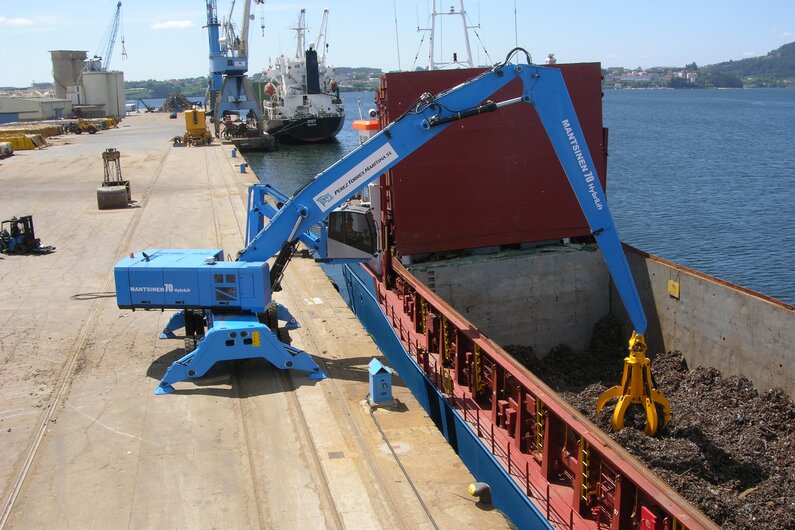

Als kleinste Maschine im Mantsinen Produktportfolio findet der Mantsinen 70M mit ca. 78 - 88t Einsatzgewicht und einer Ausladung von bis zu 24m vielseitige Einsatzbereiche in der Hafenlogistik sowie im Holz- und Schüttgutumschlag.

Der Zustieg zur Kabine ist bequem vom Boden aus möglich, die geräumige Kabine bietet dem Anwender ein angenehmes Arbeitsumfeld.

Der wirtschaftliche, 265 kW starke Motor erfüllt bereits die Abgasnorm TIER IV interim und glänzt im Zusammenspiel mit dem Mantsinen HybriLift© System mit niedrigsten Verbrauchswerten.
