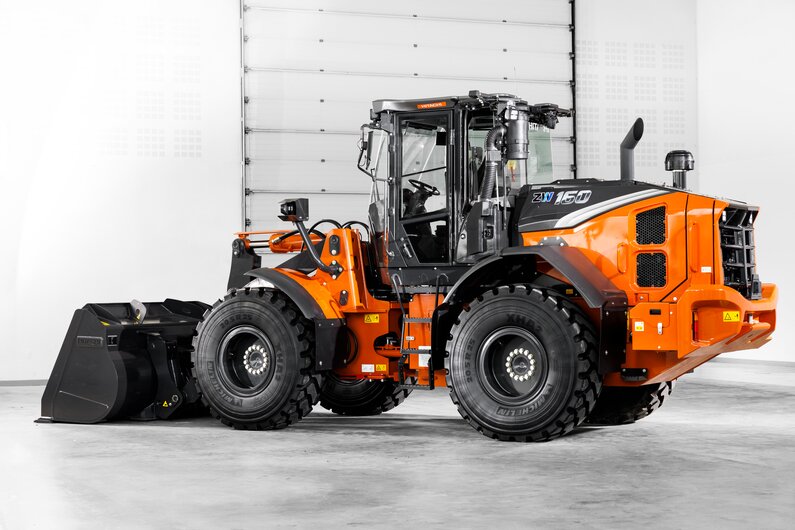

• Hitachi  Der Hitachi ZW160-7 Radlader
  • Hitachi  Der Hitachi ZW160-7 Radlader

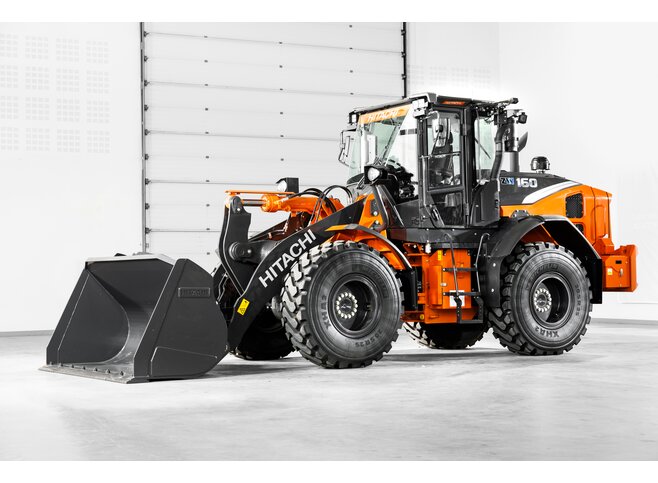

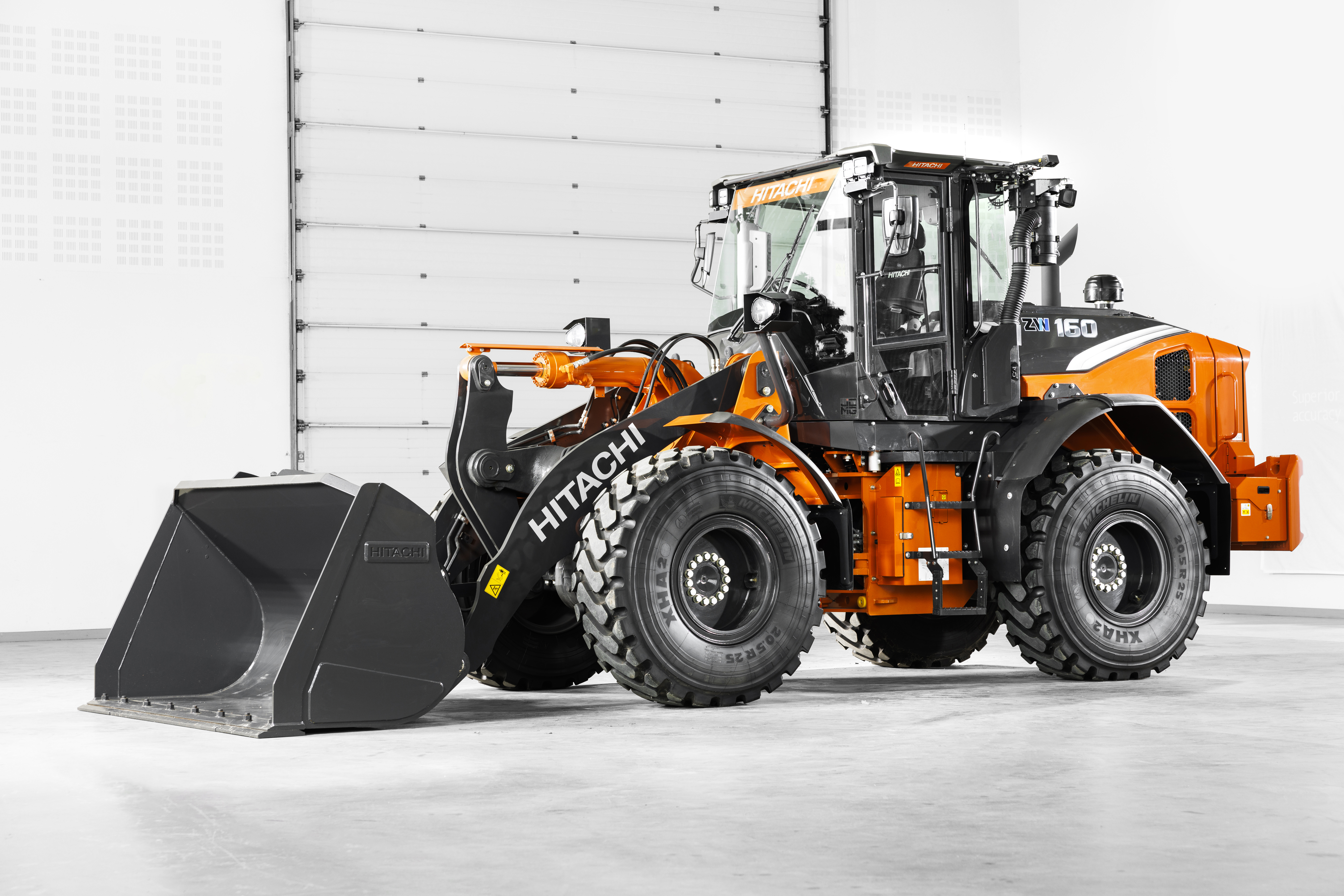

ZW160-7

Betriebsgewicht: 13.020 kg
max. Schaufelvolumen: 2,4
Motorleistung: 126 kW

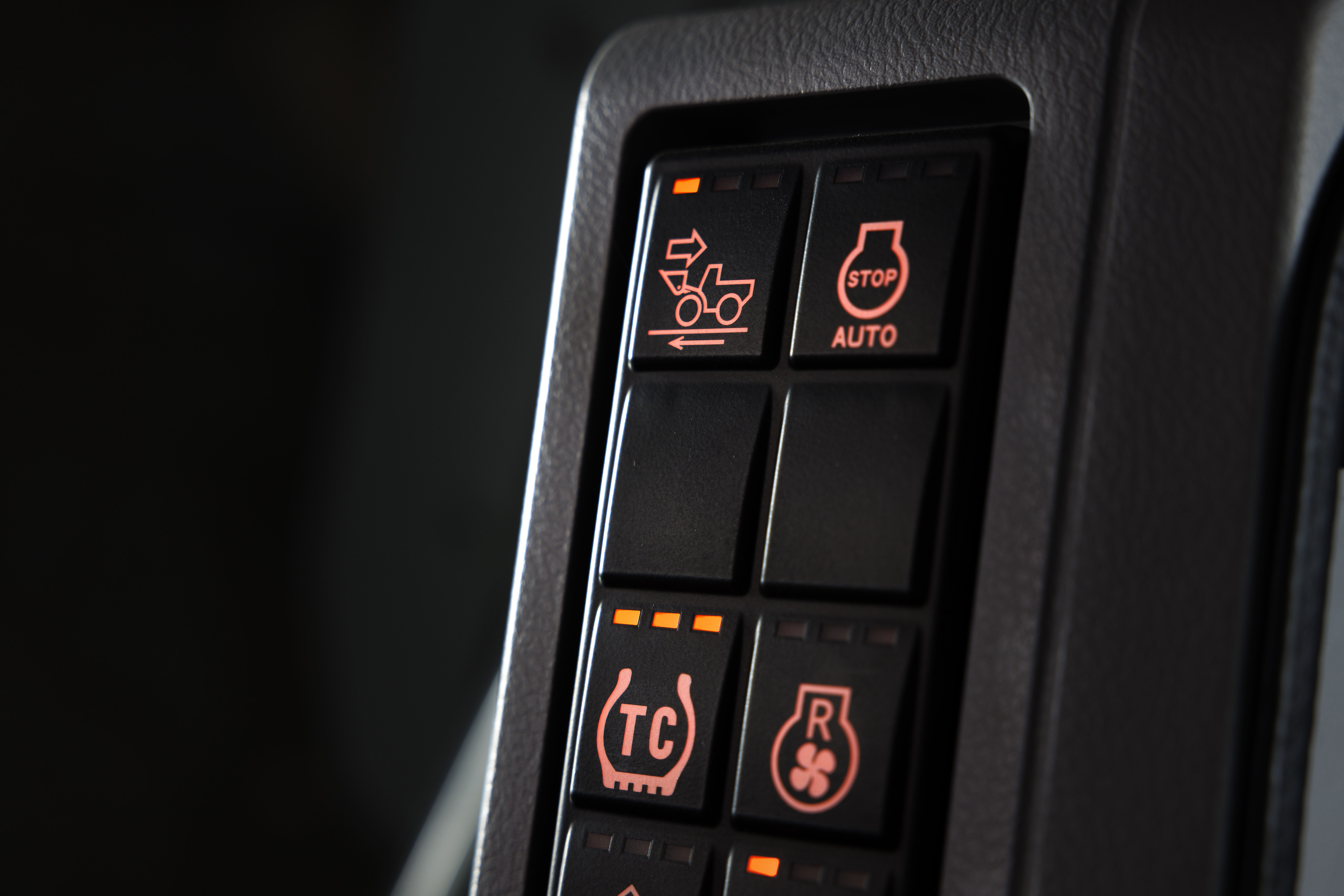

Komfort/Kabine
Komfort/Kabine
Sicherheit
Sicherheit
Leistung
Leistung
Umweltfreundlichkeit
Umweltfreundlichkeit

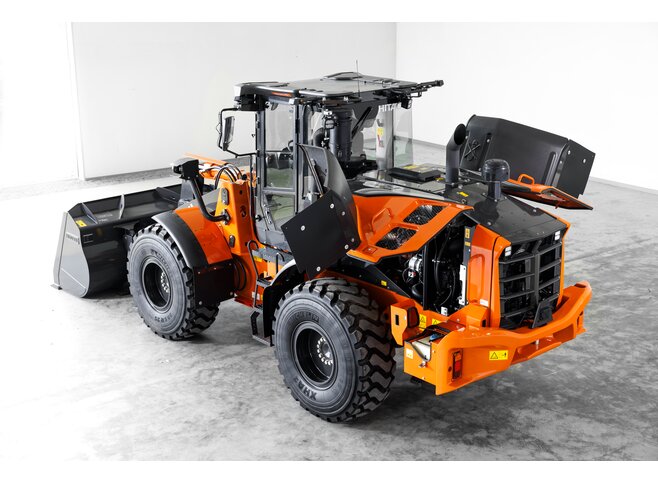

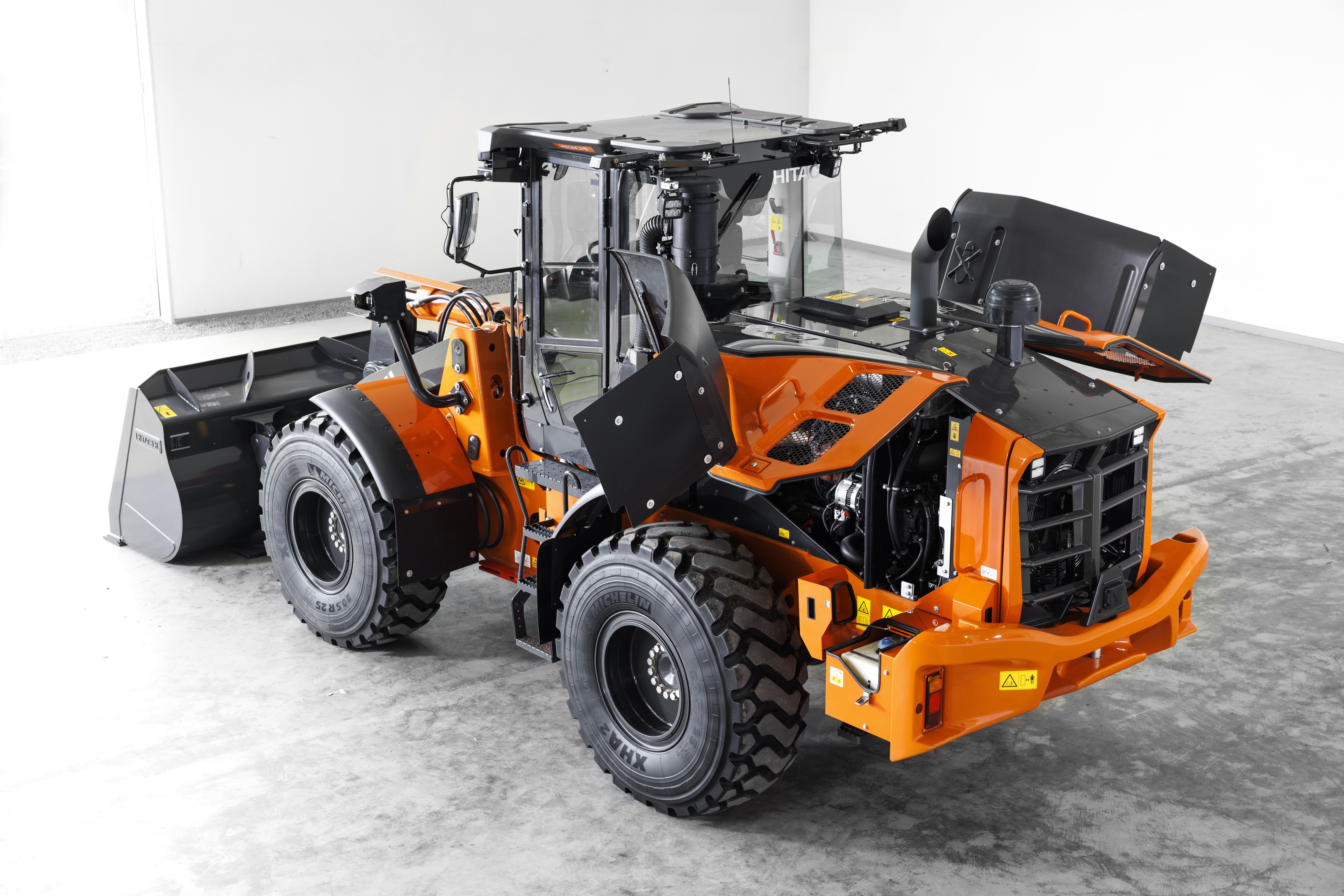

Wartung
Wartung

Varianten

Z-Kinematik

Die bekannte Z-Kinematik hat sich seit Jahren in Radladern über alle Größenklassen hinweg bewährt. Sie zeichnet sich durch eine einfache und robuste Bauweise aus, die hohe Ausbrechkräfte erlaubt und ein schnelles Auskippen ermöglicht.

Highlift Z-Kinematik

Durch eine Erhöhung des Schaufeldrehpunktes können höhere Auskipphöhen erreicht werden.

Parallel Lift

Das PL-Hubgerüst ermöglicht bestmögliche Sicht auf das Anbauwerkzeug und bietet eine optimale Parallelführung der Palettengabel. Dank der hohen Rückkippkräfte und Rückkippwinkel können mit der PL-Kinematik großvolumige Schaufeln mühelos verfahren werden.

LSD

Die durchdrehende Radseite wird mittels Lamellenpaketen abgebremst. Der Sperrwert beträgt 45% und ist somit höher als bei der TPD Variante. Dies ist vor allem bei weichem und schmierigem Untergrund von Vorteil.

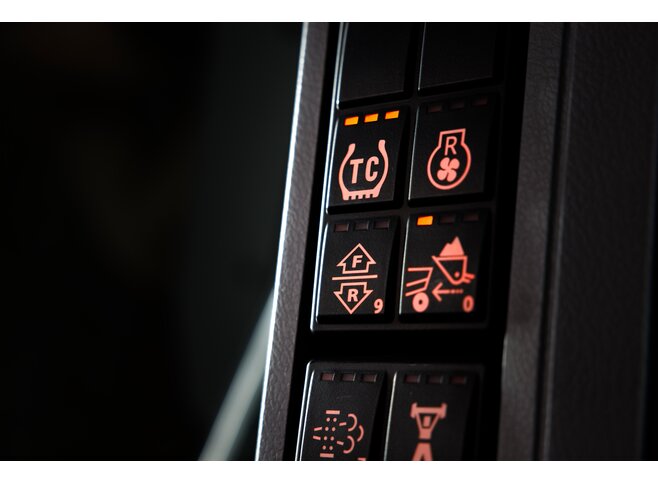

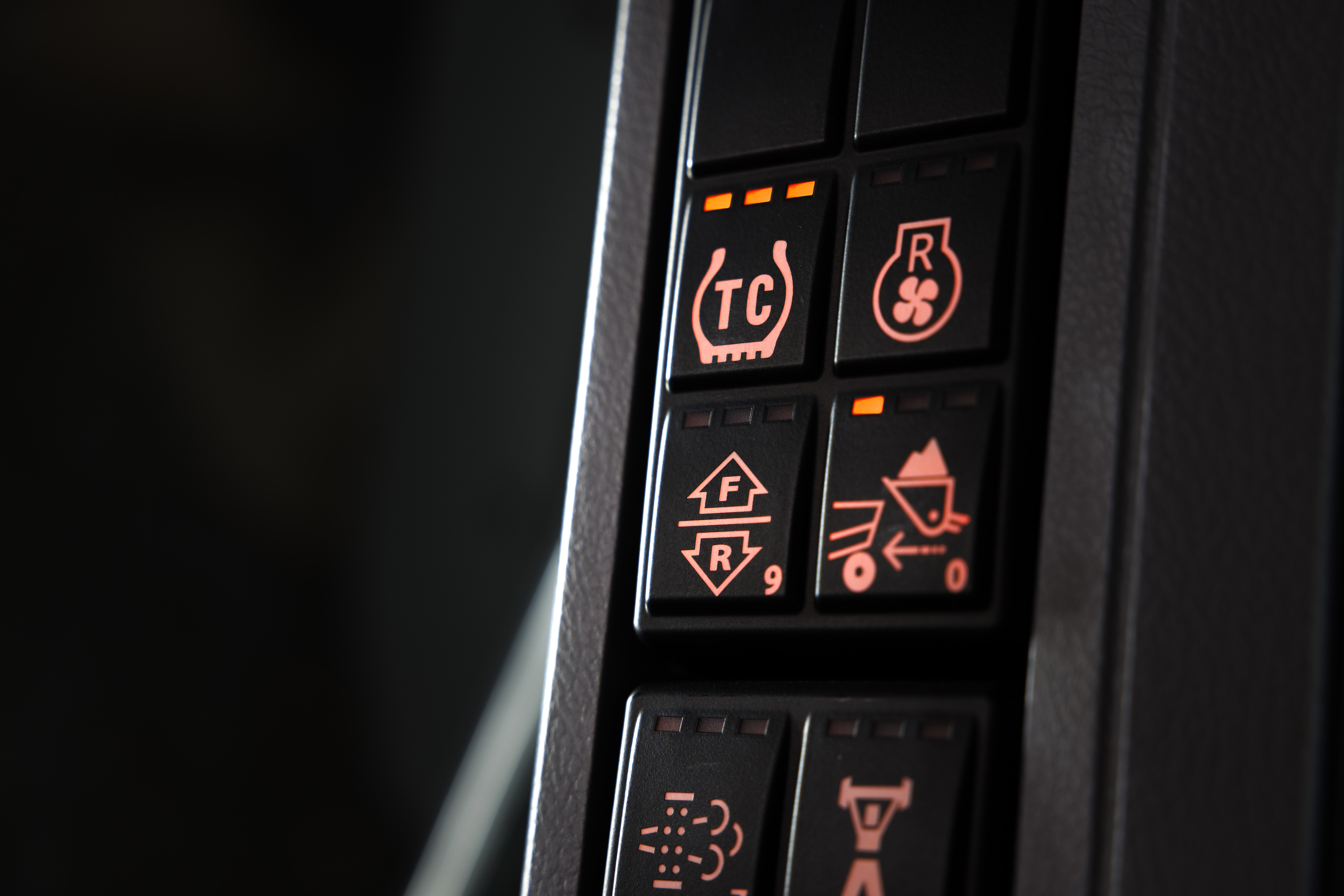

TPD

Das drehmomentverlagernde Differential passt die Antriebskräfte auf die beiden Räder bei unterschiedlichem Fahrwiderstand an. Das Differential hat einen Sperrwert von 15% und ist nahezu verschleißfrei. Es eignet sich besonders für Asphalt, Beton und sonstige feste Untergründe.

Technische Daten

Modell
  • ZW160TPD-7HL
  • ZW160TPD-7PL
  • ZW160TPD-7
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 163 PS
    ISO 9249 (netto) 122 kW
    ISO 14396 (netto) 165 PS
    ISO 14396 (netto) 123 kW
    Drehzahl bei Nennleistung 2.000 1/min

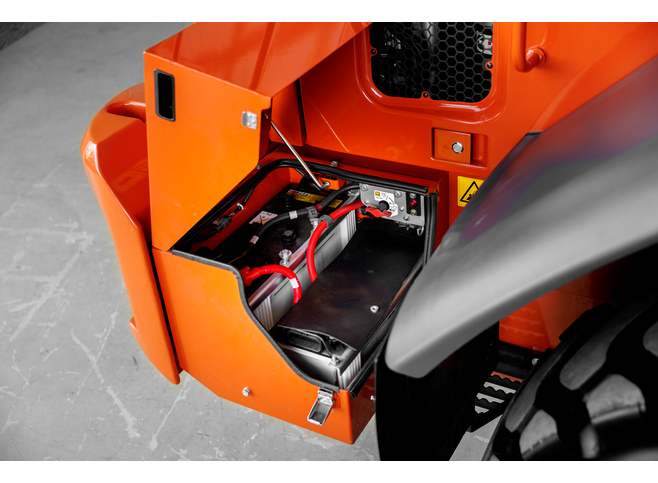

    Batterie

    Anzahl 2 Stück
    Spannung 12 V

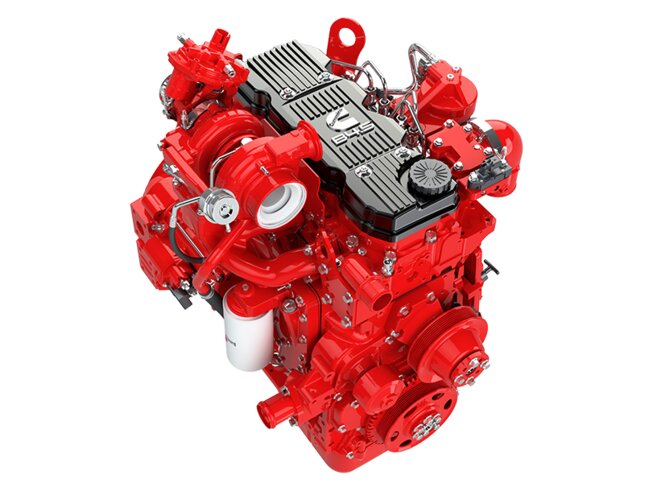

    Modell CUMMINS B4.5
    Maximales Drehmoment 755 Nm
    Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige
    Typ 4-Takt wassergekühlt, Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.200 1/min
    Emissionen Entspricht EU Stufe V
    Ansaugung Turbolader und Ladeluftkühler
    Bohrung 107 mm
    Nachbehandlung DOC- und SCR-System
    Hub 124 mm
    Zylinder 4 Anzahl
    Hubraum 4,46 l
  • TRIEBSTRANG

    Getriebe Elektrisch gesteuerter, hydrostatischer Antrieb mit 2 Motoren und Summiergetriebe
    Kühlsystem Zwangsumlauf
    Max. Geschwindigkeit
    GangVorwärtsVorwärts Power-ModusRückwärtsRückwärts Power-Modus
    113 km/h13 km/h13 km/h13 km/h
    213 km/h13 km/h13 km/h13 km/h
    320 km/h20 km/h20 km/h20 km/h
    439 km/h39 km/h39 km/h39 km/h
    5 *1
    • *1: Mit 20.5 R25 (L3) Reifen
  • ACHSE UND HINTERACHSANTRIEB

    Achspendelwinkel

    pro Richtung 10 °
    insgesamt 20 °
    Antriebssystem Allradantrieb
    Endantrieb HD-Planetengetriebe, im Ölbad
    Vorder- und Hinterachse Halbschwimmend
    Vorne Am Vorderrahmen befestigt
    Hinten Zentrale Drehzapfenlagerung
    Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD)

    Reifen

    Standard 20,5 R25 (L3)
  • BREMSEN

    Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Zusätzliche Retarder-Funktion durch hydrostatischen Antrieb.
    Lamellen-Feststellbremse Federbetätigt und hydraulisch lösend
  • LENKUNG

    Typ Knicklenkung
    Lenkeinschlag (pro Seite) 40 °
    Lenkeinschlag (insgesamt) 80 °
    Zylinder Doppelt wirkender Zylinder
    Anzahl Zylinder 2 Stück
    Bohrung 65 mm
    Hub 419 mm
  • HYDRAULIKSYSTEM

    Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick

    Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung
    Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen

    Hauptpumpe (zugleich Lenkungspumpe)

    Art Zahnradpumpe
    Maximaler Durchfluss 194 l/min
    techdata_key_radlader_hydrauliksystem_hauptpumpezugleichlenkungspumpe__quantity1min 2.200 1/min
    Maximaler Durchfluss bei 2.200 1/min
    Maximaler Druck 20,6 MPa

    Lüfterpumpe

    Art Zahnradpumpe
    Maximaler Durchfluss 44,9 l/min
    techdata_key_radlader_hydrauliksystem_lüfterpumpe__quantity1min 2.200 1/min
    Maximaler Durchfluss bei 2.200 1/min
    Maximaler Druck 15,5 MPa

    Hydraulikzylinder

    AnzahlBohrungHub
    Hubarm2125 mm760 mm
    Schaufel *11150 mm495 mm
    • *1: Doppelt wirkend. Hauptstromfilter, 10-Mikron-Rücklauffilter im Hydrauliköltank.

    Hydraulikspielzeiten

    NormalPowermodus
    Hubarm anheben5,9 s
    Hubarm absenken3,8 s
    Schaufel auskippen1,4 s
    Insgesamt11,1 s
  • FÜLLMENGEN

    Kraftstofftank 205 l
    Motorkühlmittel 20 l
    Motoröl 16 l
    Vorderachsdifferenzial und Radnaben 25 l
    Hinterachsdifferenzial und Radnaben 25 l
    Hydrauliköltank 80 l

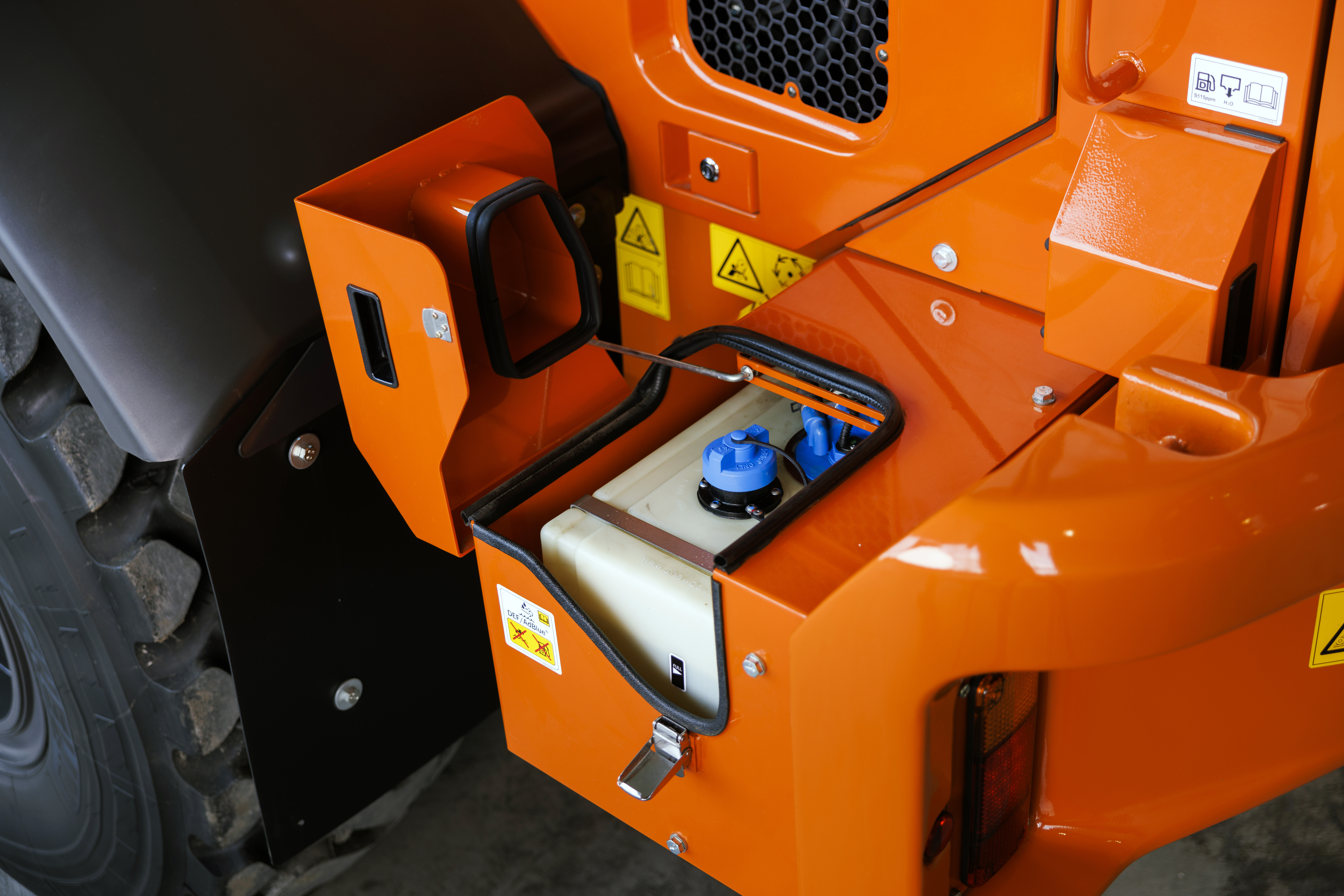

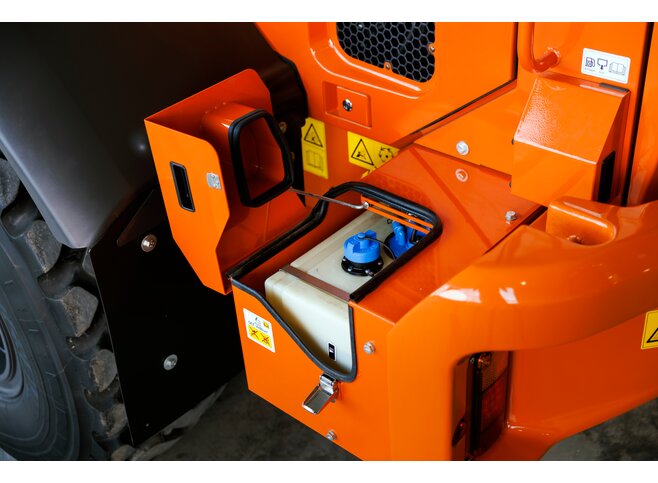

    DEF/AdBlue-Tank 18 l
  • Abmessungen

    Technische Daten
    SchaufeltypUniversalschaufel mit angeschweißten ZähnenUniversalschaufel mit UnterschraubmesserUniversalschaufel mit angeschweißten ZähnenUniversalschaufel mit Unterschraubmesser
    Schaufelvolumen ISO gehäuft2 m³2 m³2,2 m³2,2 m³
    Schaufelvolumen ISO gestrichen1,6 m³1,6 m³1,8 m³1,8 m³
    A Gesamtlänge8.110 mm7.955 mm8.160 mm8.005 mm
    A' Gesamtlänge (ohne Schaufel)6.905 mm6.905 mm6.905 mm6.905 mm
    B Gesamthöhe3.280 mm3.280 mm3.280 mm3.280 mm
    C Breite über Reifen2.500 mm2.500 mm2.500 mm2.500 mm
    D Radstand3.000 mm3.000 mm3.000 mm3.000 mm
    E Bodenfreiheit430 mm430 mm430 mm430 mm
    F Spurweite1.930 mm1.930 mm1.930 mm1.930 mm
    G Schaufelbreite2.535 mm2.535 mm2.535 mm2.535 mm
    H Wenderadius (Mittellinie des Außenreifens)5.085 mm5.085 mm5.085 mm5.085 mm
    H' Wenderadius (Reifeninnenseite)2.870 mm2.870 mm2.870 mm2.870 mm
    H'' Wenderadius über Schaufelecke6.180 mm6.130 mm6.195 mm6.150 mm
    I Gesamtbetriebshöhe5.350 mm5.350 mm5.415 mm5.415 mm
    J Traghöhe am Schaufelbolzen385 mm385 mm385 mm385 mm
    K Höhe Schaufeldrehbolzen, Maximalhub4.210 mm4.210 mm4.210 mm4.210 mm
    L Überschüttbare Höhe Maximalhub3.940 mm3.920 mm3.940 mm3.920 mm
    M Auskipphöhe bei 45 Grad, Maximalhub3.095 mm3.200 mm3.060 mm3.165 mm
    N Reichweite bei 45 Grad, Maximalhub1.300 mm1.160 mm1.335 mm1.200 mm
    O Schürftiefe (horizontaler Schürfwinkel)205 mm225 mm205 mm225 mm
    P Max. Schaufelrückkippwinkel in Transportstellung47 °47 °47 °47 °
    P' Max. Schaufelrückkippwinkel, ebenerdig44 °45 °44 °45 °
    Q Schaufelrückkippwinkel bei voller Höhe54 °54 °54 °54 °
    Statische Kipplast Gerade8.490 kg8.390 kg8.450 kg8.310 kg
    Statische Kipplast Geknickt 40 Grad7.330 kg7.240 kg7.300 kg7.190 kg
    Reißkraft103 kN97 kN98 kN92 kN
    Betriebsgewicht *113.080 kg13.150 kg13.120 kg13.190 kg
    • *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
  • Gewichtsänderung

    Sonderausrüstung
    SonderausrüstungBetriebsgewichtKipplast GeradeKipplast Max. geknicktGesamtbreite (Reifenflanken)GesamthöheGesamtlänge
    Reifen 20.5R25(L3)XHA20 kg0 kg0 kg0 mm0 mm0 mm
    Reifen 20.5R25(L5)XLD D2A460 kg340 kg300 kg15 mm30 mm-20 mm
    Reifen 20.5R25(L5)XMINE D2 PRO620 kg460 kg400 kg10 mm35 mm-25 mm
    Reifen 20.5R25(L2)XSNOPLUS70 kg50 kg50 kg5 mm-10 mm10 mm
    Reifen 20.5R25(L3)VJTZ10 kg10 kg10 kg0 mm-5 mm5 mm
    Reifen 20.5R25(L3)TL-3A+150 kg110 kg100 kg15 mm-5 mm5 mm
    Unterbodenschutz70 kg40 kg40 kg0 mm0 mm0 mm
  • Schaufelauswahl

  • MOTOR

    Nennleistung

    ISO 9249 (netto) 163 PS
    ISO 9249 (netto) 122 kW
    ISO 14396 (netto) 165 PS
    ISO 14396 (netto) 123 kW
    Drehzahl bei Nennleistung 2.000 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Modell CUMMINS B4.5
    Maximales Drehmoment 755 Nm
    Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige
    Typ 4-Takt wassergekühlt, Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.200 1/min
    Emissionen Entspricht EU Stufe V
    Ansaugung Turbolader und Ladeluftkühler
    Bohrung 107 mm
    Nachbehandlung DOC- und SCR-System
    Hub 124 mm
    Zylinder 4 Anzahl
    Hubraum 4,46 l
  • TRIEBSTRANG

    Getriebe Elektrisch gesteuerter, hydrostatischer Antrieb mit 2 Motoren und Summiergetriebe
    Kühlsystem Zwangsumlauf
    Max. Geschwindigkeit
    GangVorwärtsVorwärts Power-ModusRückwärtsRückwärts Power-Modus
    113 km/h13 km/h13 km/h13 km/h
    213 km/h13 km/h13 km/h13 km/h
    320 km/h20 km/h20 km/h20 km/h
    439 km/h39 km/h39 km/h39 km/h
    5 *1
    • *1: Mit 20.5 R25 (L3) Reifen
  • ACHSE UND HINTERACHSANTRIEB

    Achspendelwinkel

    pro Richtung 10 °
    insgesamt 20 °
    Antriebssystem Allradantrieb
    Endantrieb HD-Planetengetriebe, im Ölbad
    Vorder- und Hinterachse Halbschwimmend
    Vorne Am Vorderrahmen befestigt
    Hinten Zentrale Drehzapfenlagerung
    Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD)

    Reifen

    Standard 20,5 R25 (L3)
  • BREMSEN

    Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Zusätzliche Retarder-Funktion durch hydrostatischen Antrieb.
    Lamellen-Feststellbremse Federbetätigt und hydraulisch lösend
  • LENKUNG

    Typ Knicklenkung
    Lenkeinschlag (pro Seite) 40 °
    Lenkeinschlag (insgesamt) 80 °
    Zylinder Doppelt wirkender Zylinder
    Anzahl Zylinder 2 Stück
    Bohrung 65 mm
    Hub 419 mm
  • HYDRAULIKSYSTEM

    Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick

    Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung
    Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen

    Hauptpumpe (zugleich Lenkungspumpe)

    Art Zahnradpumpe
    Maximaler Durchfluss 194 l/min
    techdata_key_radlader_hydrauliksystem_hauptpumpezugleichlenkungspumpe__quantity1min 2.200 1/min
    Maximaler Durchfluss bei 2.200 1/min
    Maximaler Druck 20,6 MPa

    Lüfterpumpe

    Art Zahnradpumpe
    Maximaler Durchfluss 44,9 l/min
    techdata_key_radlader_hydrauliksystem_lüfterpumpe__quantity1min 2.200 1/min
    Maximaler Durchfluss bei 2.200 1/min
    Maximaler Druck 15,5 MPa

    Hydraulikzylinder

    AnzahlBohrungHub
    Hubarm2125 mm760 mm
    Schaufel *12110 mm1.005 mm
    • *1: Doppelt wirkend. Hauptstromfilter, 10-Mikron-Rücklauffilter im Hydrauliköltank.

    Hydraulikspielzeiten

    NormalPowermodus
    Hubarm anheben6,2 s
    Hubarm absenken3,6 s
    Schaufel auskippen3,4 s
    Insgesamt13,2 s
  • FÜLLMENGEN

    Kraftstofftank 205 l
    Motorkühlmittel 20 l
    Motoröl 16 l
    Vorderachsdifferenzial und Radnaben 25 l
    Hinterachsdifferenzial und Radnaben 25 l
    Hydrauliköltank 80 l
    DEF/AdBlue-Tank 18 l
  • Abmessungen

    Technische Daten
    SchaufeltypUniversalschaufel mit angeschweißten ZähnenUniversalschaufel mit UnterschraubmesserUniversalschaufel mit angeschweißten ZähnenUniversalschaufel mit Unterschraubmesser
    Schaufelvolumen ISO gehäuft2,1 m³2,1 m³2,2 m³2,2 m³
    Schaufelvolumen ISO gestrichen1,8 m³1,8 m³1,9 m³1,9 m³
    A Gesamtlänge7.915 mm7.765 mm7.920 mm7.760 mm
    A' Gesamtlänge (ohne Schaufel)6.565 mm6.565 mm6.565 mm6.565 mm
    B Gesamthöhe3.280 mm3.280 mm3.280 mm3.280 mm
    C Breite über Reifen2.500 mm2.500 mm2.500 mm2.500 mm
    D Radstand3.000 mm3.000 mm3.000 mm3.000 mm
    E Bodenfreiheit430 mm430 mm430 mm430 mm
    F Spurweite1.930 mm1.930 mm1.930 mm1.930 mm
    G Schaufelbreite2.535 mm2.535 mm2.535 mm2.535 mm
    H Wenderadius (Mittellinie des Außenreifens)5.085 mm5.085 mm5.085 mm5.085 mm
    H' Wenderadius (Reifeninnenseite)2.870 mm2.870 mm2.870 mm2.870 mm
    H'' Wenderadius über Schaufelecke6.055 mm6.010 mm6.055 mm6.010 mm
    I Gesamtbetriebshöhe5.280 mm5.280 mm5.320 mm5.280 mm
    J Traghöhe am Schaufelbolzen390 mm390 mm390 mm390 mm
    K Höhe Schaufeldrehbolzen, Maximalhub3.975 mm3.975 mm3.975 mm3.975 mm
    L Überschüttbare Höhe Maximalhub3.690 mm3.665 mm3.690 mm3.665 mm
    M Auskipphöhe bei 45 Grad, Maximalhub2.650 mm2.755 mm2.645 mm2.760 mm
    N Reichweite bei 45 Grad, Maximalhub1.415 mm1.280 mm1.420 mm1.275 mm
    O Schürftiefe (horizontaler Schürfwinkel)105 mm125 mm105 mm125 mm
    P Max. Schaufelrückkippwinkel in Transportstellung47 °47 °47 °47 °
    P' Max. Schaufelrückkippwinkel, ebenerdig44 °45 °44 °45 °
    Q Schaufelrückkippwinkel bei voller Höhe53 °53 °53 °53 °
    Schaufelgewicht950 kg1.020 kg950 kg1.010 kg
    Statische Kipplast Gerade9.680 kg9.570 kg9.770 kg9.680 kg
    Statische Kipplast Geknickt 40 Grad8.360 kg8.250 kg8.440 kg8.350 kg
    Reißkraft105 kN100 kN104 kN101 kN
    Betriebsgewicht *113.510 kg13.610 kg13.530 kg13.600 kg
    • *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
  • Gewichtsänderung

    Sonderausrüstung
    SonderausrüstungBetriebsgewichtKipplast GeradeKipplast Max. geknicktGesamtbreite (Reifenflanken)GesamthöheGesamtlänge
    Reifen 20.5R25(L3)XHA20 kg0 kg0 kg0 mm0 mm0 mm
    Reifen 20.5R25(L5)XLD D2A460 kg290 kg260 kg15 mm30 mm-20 mm
    Reifen 20.5R25(L5)XMINE D2 PRO620 kg390 kg350 kg10 mm35 mm-25 mm
    Reifen 20.5R25(L2)XSNOPLUS70 kg40 kg40 kg5 mm-10 mm10 mm
    Reifen 20.5R25(L3)VJTZ10 kg10 kg10 kg0 mm-5 mm5 mm
    Reifen 20.5R25(L3)TL-3A+150 kg100 kg80 kg15 mm-5 mm5 mm
    Unterbodenschutz70 kg40 kg30 kg0 mm0 mm0 mm
  • Schaufelauswahl

  • MOTOR

    Nennleistung

    ISO 9249 (netto) 163 PS
    ISO 9249 (netto) 122 kW
    ISO 14396 (netto) 165 PS
    ISO 14396 (netto) 123 kW
    Drehzahl bei Nennleistung 2.000 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Modell CUMMINS B4.5
    Maximales Drehmoment 755 Nm
    Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige
    Typ 4-Takt wassergekühlt, Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.200 1/min
    Emissionen Entspricht EU Stufe V
    Ansaugung Turbolader und Ladeluftkühler
    Bohrung 107 mm
    Nachbehandlung DOC- und SCR-System
    Hub 124 mm
    Zylinder 4 Anzahl
    Hubraum 4,46 l
  • TRIEBSTRANG

    Getriebe Elektrisch gesteuerter, hydrostatischer Antrieb mit 2 Motoren und Summiergetriebe
    Kühlsystem Zwangsumlauf
    Max. Geschwindigkeit
    GangVorwärtsVorwärts Power-ModusRückwärtsRückwärts Power-Modus
    113 km/h13 km/h13 km/h13 km/h
    213 km/h13 km/h13 km/h13 km/h
    320 km/h20 km/h20 km/h20 km/h
    439 km/h39 km/h39 km/h39 km/h
    5 *1
    • *1: Mit 20.5 R25 (L3) Reifen
  • ACHSE UND HINTERACHSANTRIEB

    Achspendelwinkel

    pro Richtung 10 °
    insgesamt 20 °
    Antriebssystem Allradantrieb
    Endantrieb HD-Planetengetriebe, im Ölbad
    Vorder- und Hinterachse Halbschwimmend
    Vorne Am Vorderrahmen befestigt
    Hinten Zentrale Drehzapfenlagerung
    Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD) oder Lamellen-Selbstsperrdifferenzial (LSD)

    Reifen

    Standard 20,5 R25 (L3)
  • BREMSEN

    Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Zusätzliche Retarder-Funktion durch hydrostatischen Antrieb.
    Lamellen-Feststellbremse Federbetätigt und hydraulisch lösend
  • LENKUNG

    Typ Knicklenkung
    Lenkeinschlag (pro Seite) 40 °
    Lenkeinschlag (insgesamt) 80 °
    Zylinder Doppelt wirkender Zylinder
    Anzahl Zylinder 2 Stück
    Bohrung 65 mm
    Hub 419 mm
  • HYDRAULIKSYSTEM

    Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick

    Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung
    Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen

    Hauptpumpe (zugleich Lenkungspumpe)

    Art Zahnradpumpe
    Maximaler Durchfluss 194 l/min
    Maximaler Durchfluss bei 2.200 1/min
    Maximaler Druck 20,6 MPa

    Lüfterpumpe

    Art Zahnradpumpe
    Maximaler Durchfluss 44,9 l/min
    Maximaler Durchfluss bei 2.200 1/min
    Maximaler Druck 15,5 MPa

    Hydraulikzylinder

    AnzahlBohrungHub
    Hubarm2125 mm760 mm
    Schaufel *11150 mm495 mm
    • *1: Doppelt wirkend. Hauptstromfilter, 10-Mikron-Rücklauffilter im Hydrauliköltank.

    Hydraulikspielzeiten

    NormalPowermodus
    Hubarm anheben5,9 s
    Hubarm absenken3,8 s
    Schaufel auskippen1,4 s
    Insgesamt11,1 s
  • FÜLLMENGEN

    Kraftstofftank 205 l
    Motorkühlmittel 20 l
    Motoröl 16 l
    Vorderachsdifferenzial und Radnaben 25 l
    Hinterachsdifferenzial und Radnaben 25 l
    Hydrauliköltank 80 l

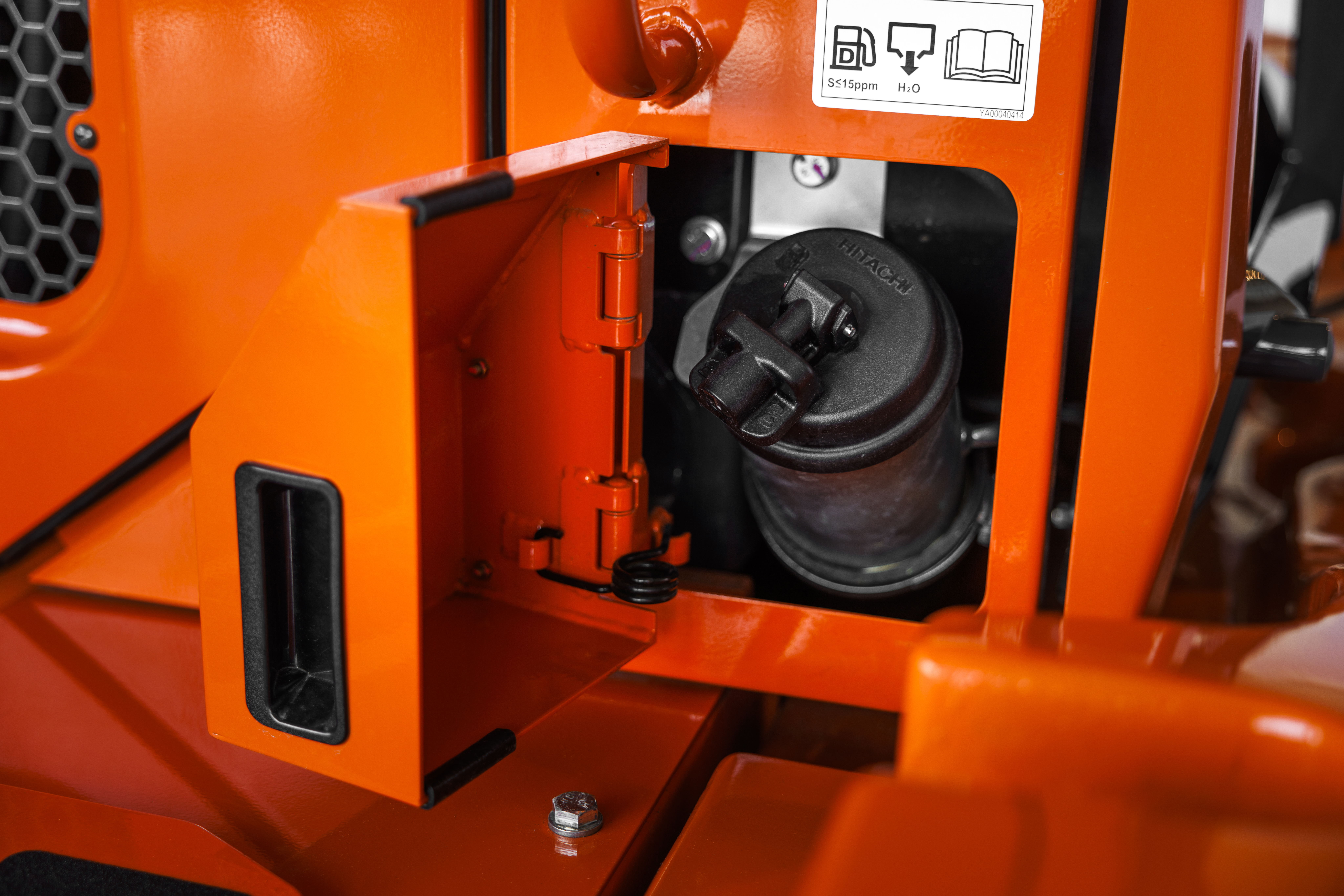

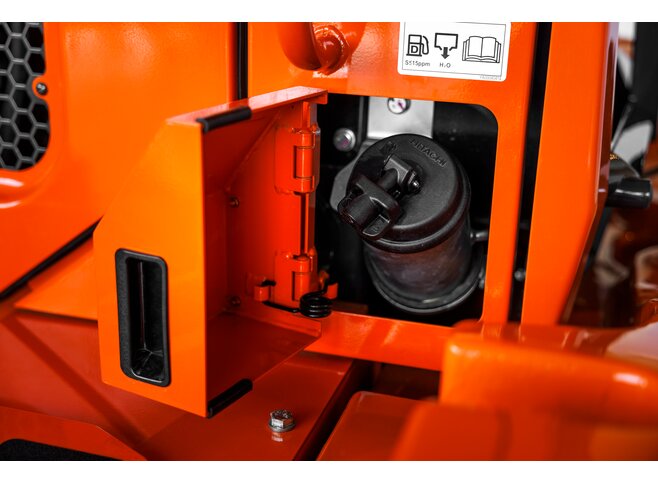

    DEF/AdBlue-Tank 18 l
  • Abmessungen

    Technische Daten
    SchaufeltypUniversalschaufel mit angeschweißten ZähnenUniversalschaufel mit UnterschraubmesserUniversalschaufel mit angeschweißten ZähnenUniversalschaufel mit UnterschraubmesserUniversalschaufel mit Unterschraubmesser
    Schaufelvolumen ISO gehäuft2,2 m³2,2 m³2,4 m³2,4 m³3,6 m³
    Schaufelvolumen ISO gestrichen1,8 m³1,8 m³2 m³2 m³3,1 m³
    A Gesamtlänge7.670 mm7.515 mm7.720 mm7.565 mm7.810 mm
    A' Gesamtlänge (ohne Schaufel)6.420 mm6.420 mm6.420 mm6.420 mm6.420 mm
    B Gesamthöhe3.280 mm3.280 mm3.280 mm3.280 mm3.280 mm
    C Breite über Reifen2.500 mm2.500 mm2.500 mm2.500 mm2.500 mm
    D Radstand3.000 mm3.000 mm3.000 mm3.000 mm3.000 mm
    E Bodenfreiheit430 mm430 mm430 mm430 mm430 mm
    F Spurweite1.930 mm1.930 mm1.930 mm1.930 mm1.930 mm
    G Schaufelbreite2.535 mm2.535 mm2.535 mm2.535 mm2.700 mm
    H Wenderadius (Mittellinie des Außenreifens)5.085 mm5.085 mm5.085 mm5.085 mm5.085 mm
    H' Wenderadius (Reifeninnenseite)2.870 mm2.870 mm2.870 mm2.870 mm2.870 mm
    H'' Wenderadius über Schaufelecke5.980 mm5.940 mm5.995 mm5.995 mm6.100 mm
    I Gesamtbetriebshöhe5.040 mm5.040 mm5.110 mm5.110 mm5.455 mm
    J Traghöhe am Schaufelbolzen385 mm385 mm385 mm385 mm385 mm
    K Höhe Schaufeldrehbolzen, Maximalhub3.840 mm3.840 mm3.840 mm3.840 mm3.840 mm
    L Überschüttbare Höhe Maximalhub3.570 mm3.550 mm3.570 mm3.550 mm3.550 mm
    M Auskipphöhe bei 45 Grad, Maximalhub2.690 mm2.795 mm2.655 mm2.760 mm2.590 mm
    N Reichweite bei 45 Grad, Maximalhub1.145 mm1.010 mm1.185 mm1.045 mm1.215 mm
    O Schürftiefe (horizontaler Schürfwinkel)80 mm105 mm80 mm105 mm105 mm
    P Max. Schaufelrückkippwinkel in Transportstellung46 °46 °46 °46 °46 °
    P' Max. Schaufelrückkippwinkel, ebenerdig43 °43 °43 °43 °43 °
    Q Schaufelrückkippwinkel bei voller Höhe59 °59 °59 °59 °59 °
    Statische Kipplast Gerade10.610 kg10.480 kg10.530 kg10.450 kg10.410 kg
    Statische Kipplast Geknickt 40 Grad9.210 kg9.090 kg9.140 kg9.050 kg9.020 kg
    Reißkraft105 kN99 kN99 kN94 kN77 kN
    Betriebsgewicht *112.910 kg13.020 kg13.020 kg13.090 kg13.060 kg
    • *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
  • Gewichtsänderung

    Sonderausrüstung
    SonderausrüstungBetriebsgewichtKipplast GeradeKipplast Max. geknicktGesamtbreite (Reifenflanken)GesamthöheGesamtlänge
    Reifen 20.5R25(L3)XHA20 kg0 kg0 kg0 mm0 mm0 mm
    Reifen 20.5R25(L5)XLD D2A460 kg340 kg300 kg15 mm30 mm-20 mm
    Reifen 20.5R25(L5)XMINE D2 PRO620 kg460 kg400 kg10 mm35 mm-25 mm
    Reifen 20.5R25(L2)XSNOPLUS70 kg50 kg50 kg5 mm-10 mm10 mm
    Reifen 20.5R25(L3)VJTZ10 kg10 kg10 kg0 mm-5 mm5 mm
    Reifen 20.5R25(L3)TL-3A+150 kg110 kg100 kg15 mm-5 mm5 mm
    Unterbodenschutz70 kg40 kg40 kg0 mm0 mm0 mm
  • Schaufelauswahl

Hinweis: Irrtümer und technische Änderungen vorbehalten.

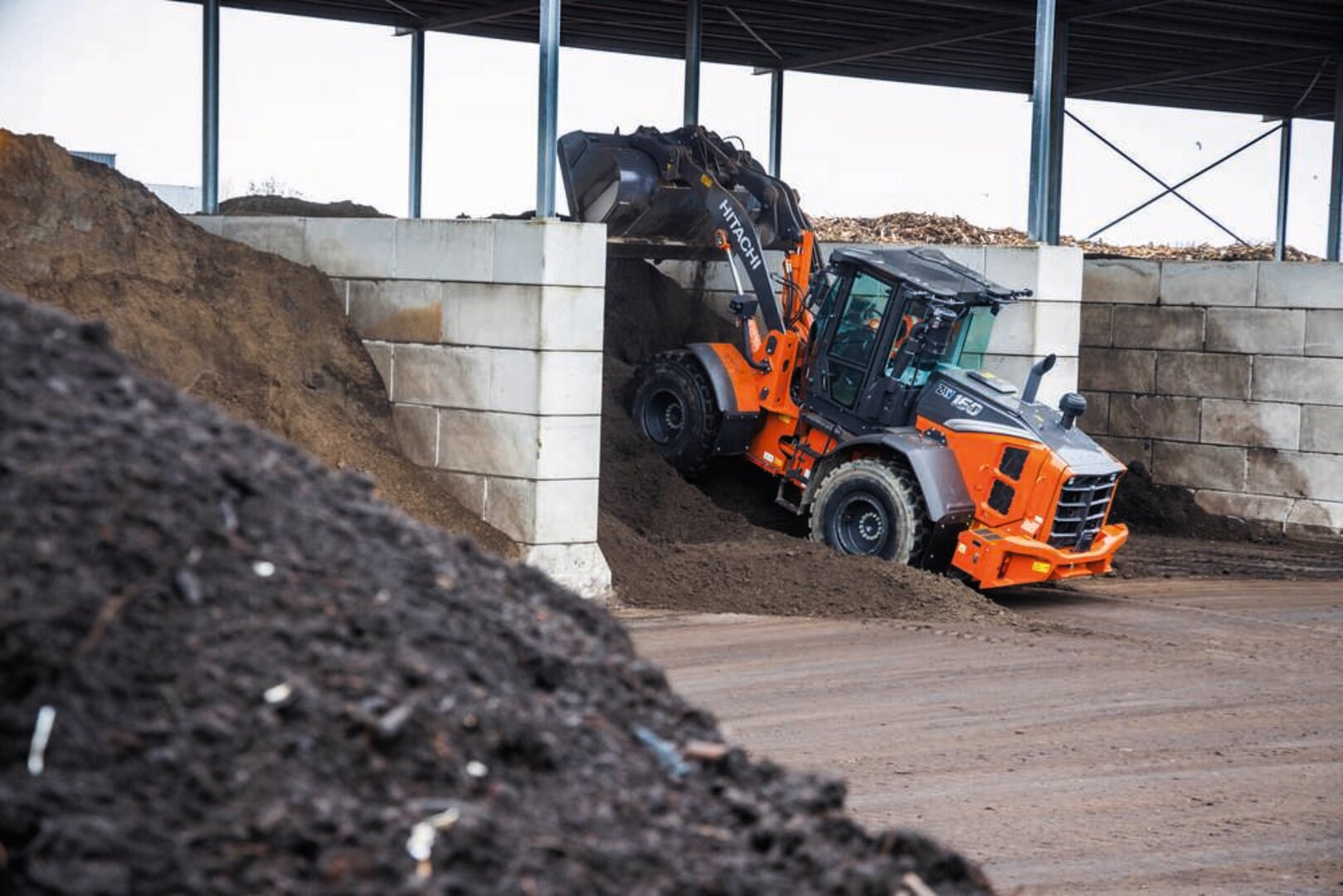

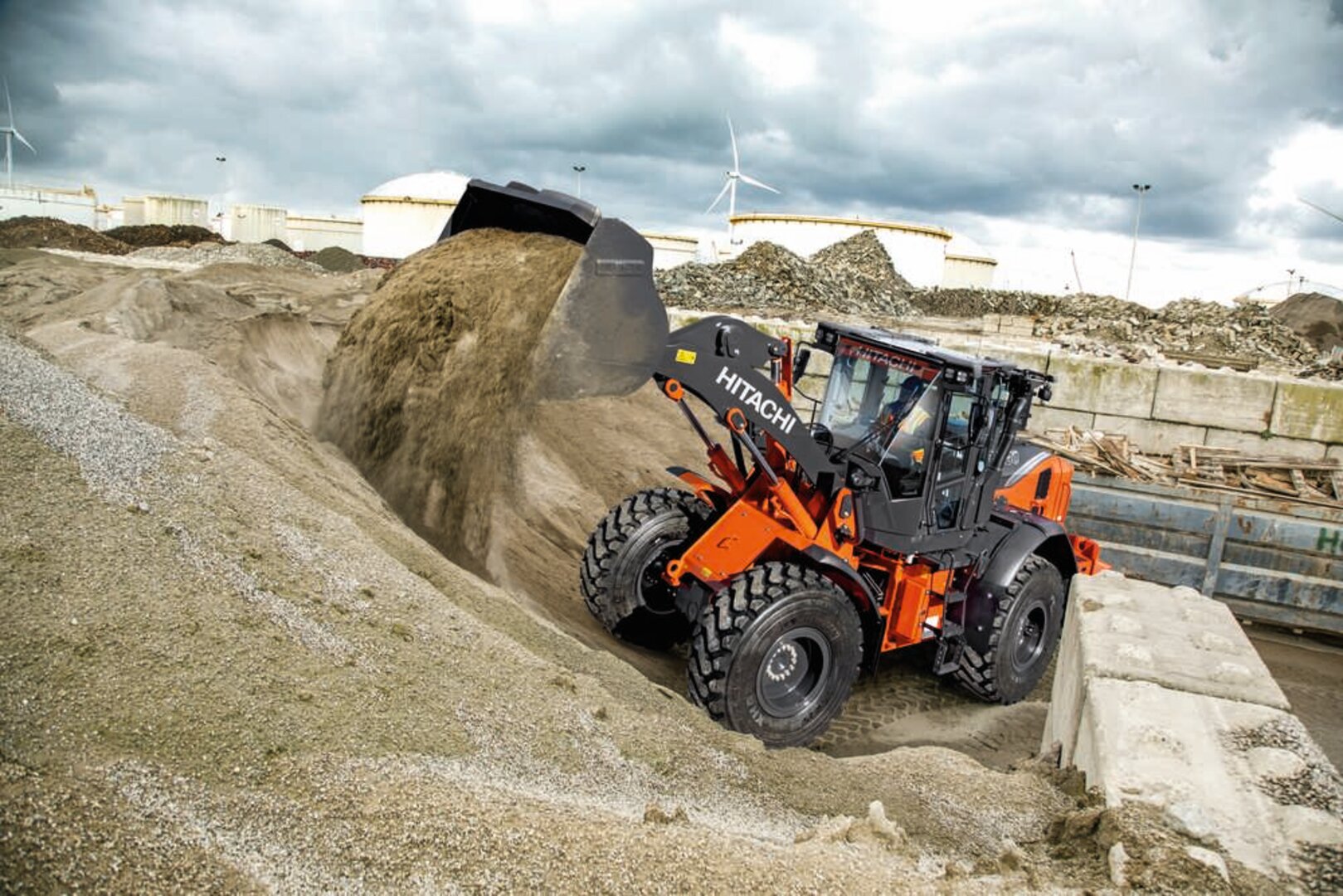

Der Hitachi ZW160-7 Radlader

Die neuen Hitachi-Radlader wurden von den Hitachi-Ingenieuren mit dem Ziel entwickelt, optimal den Anforderungen des europäischen Marktes zu entsprechen und neue Maßstäbe in den Bereichen Technologie, Produktivität, Langlebigkeit und Umweltverträglichkeit zu setzen.

Ebenso legten die Entwickler ein besonderes Augenmerk auf Sicherheit, Zuverlässigkeit und große Bedienerfreundlichkeit für den Anwender. Die vielfältigen Einsatzmöglichkeiten der Radlader ermöglichen es dem Anwender, eine große Bandbreite an Aufgaben zu bewältigen und seine Vorhaben umzusetzen.

Downloads

ZW160-7 technical data - english (Englisch) 2.31 MB
Download
