G3500

Betriebsgewicht: 3.700 kg
max. Schaufelvolumen: 0,64
Motorleistung: 48,5 kW
Leistung
Leistung

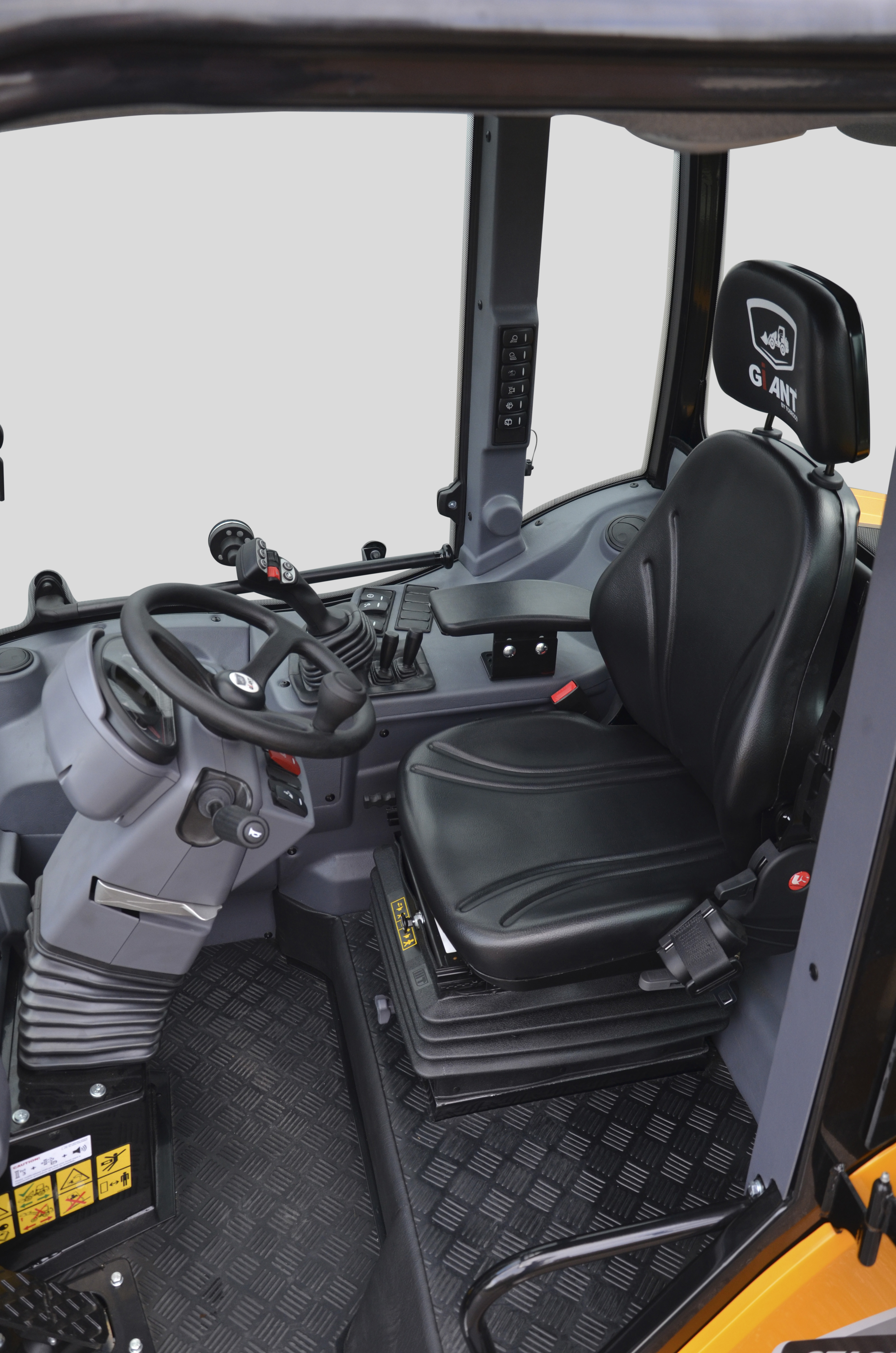

Komfort/Kabine
Komfort/Kabine
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit
Wartung
Wartung

Varianten

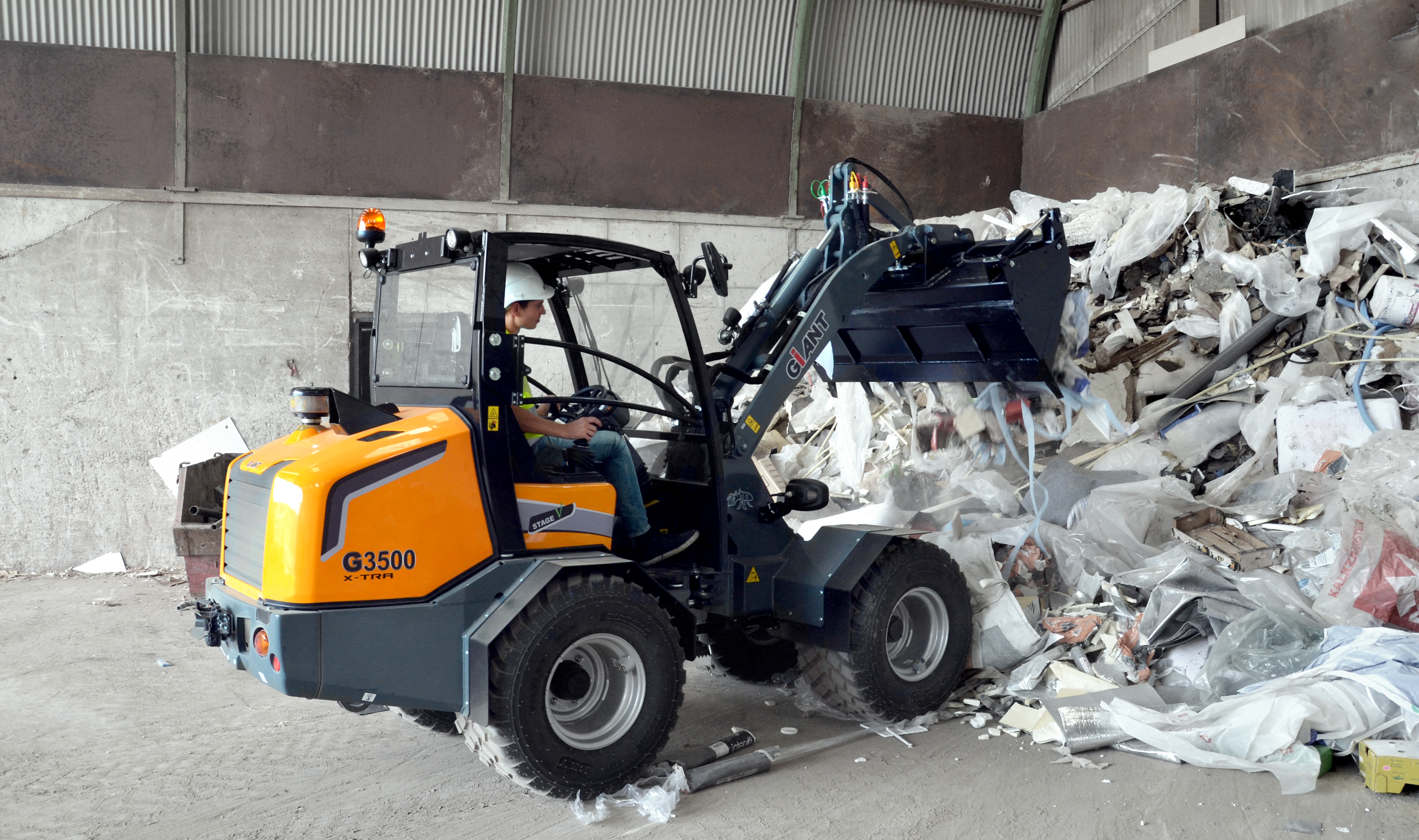

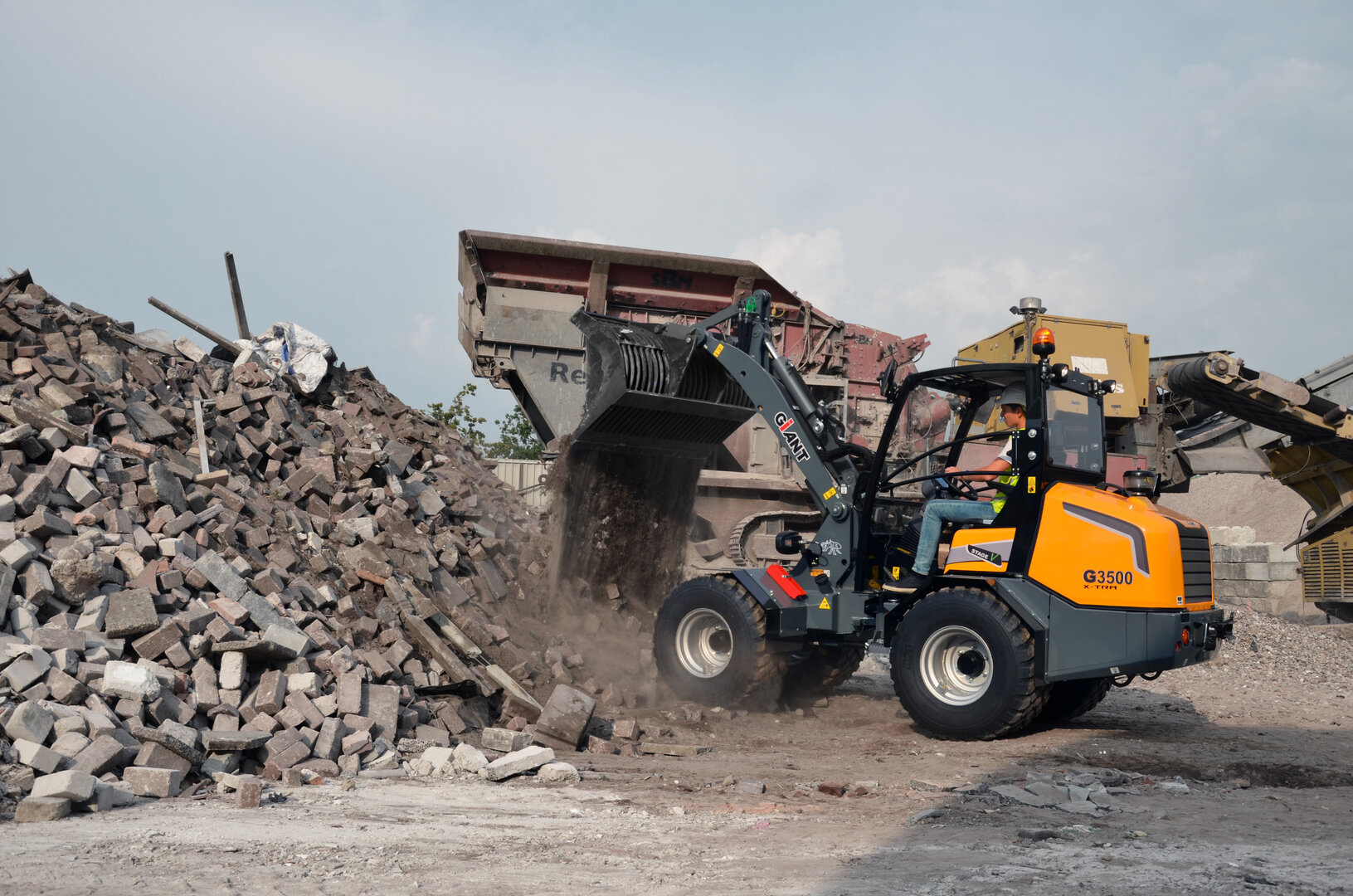

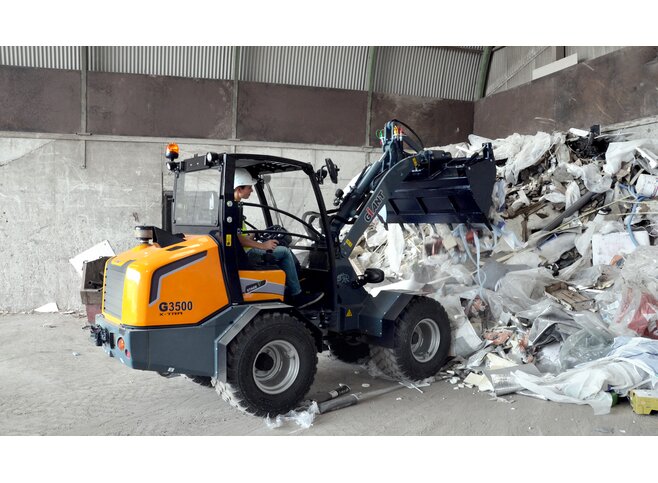

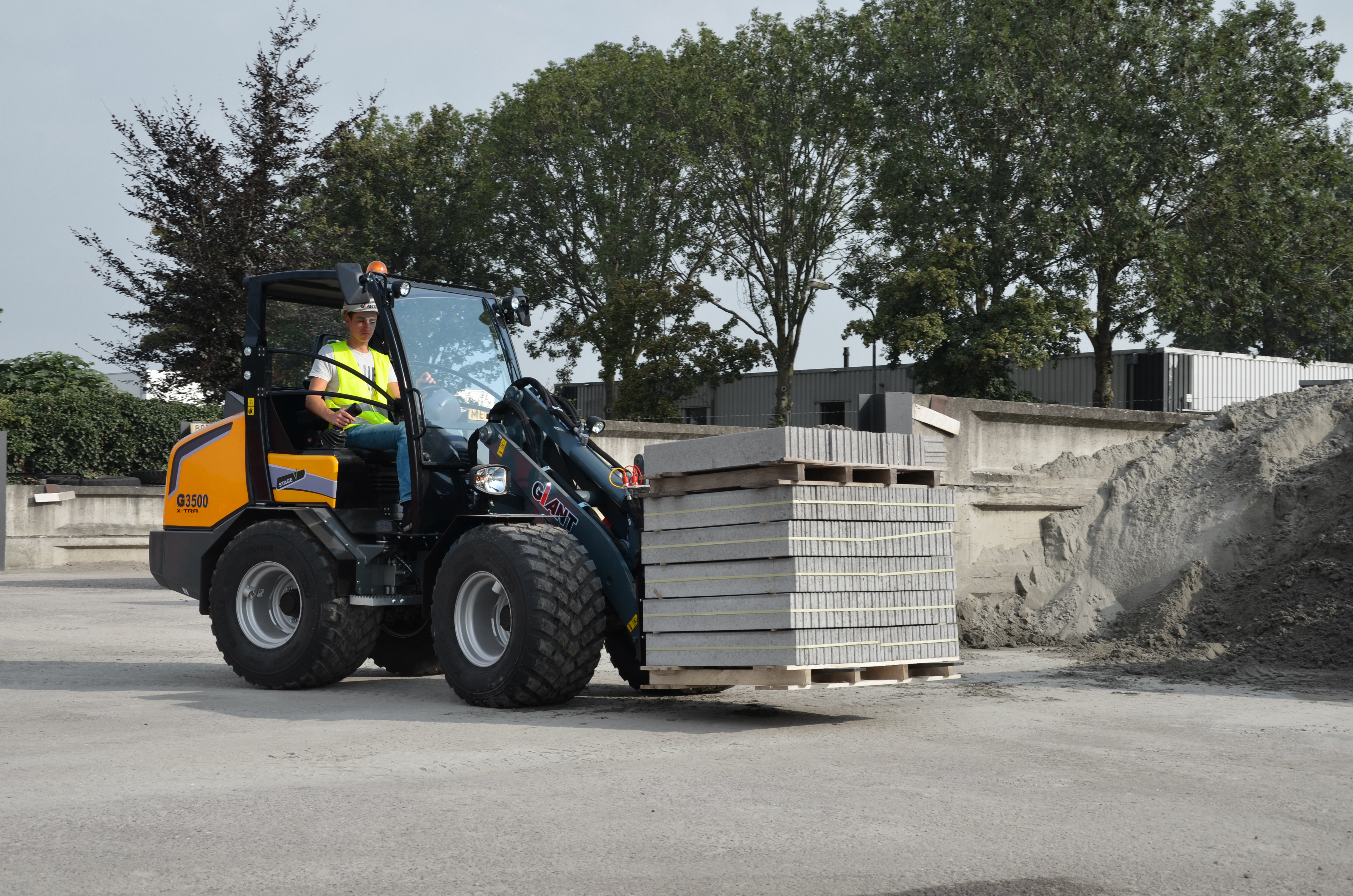

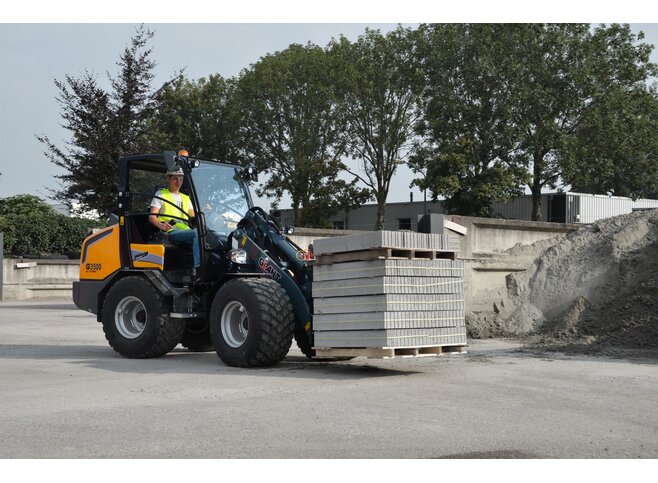

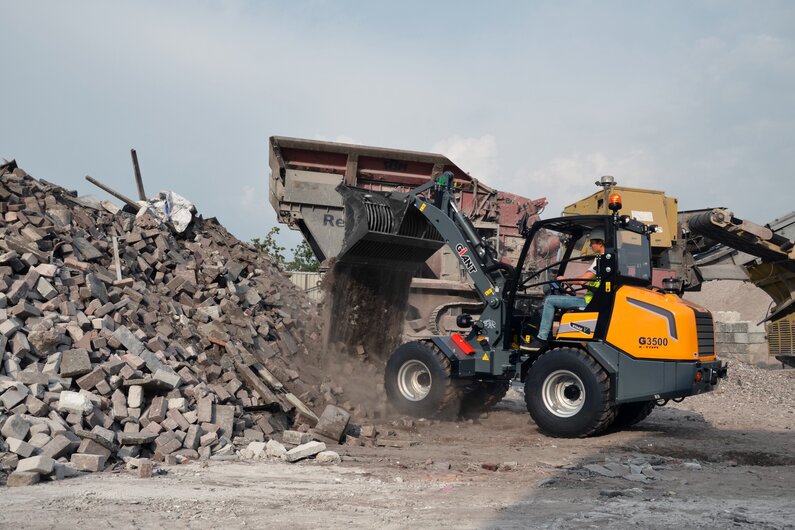

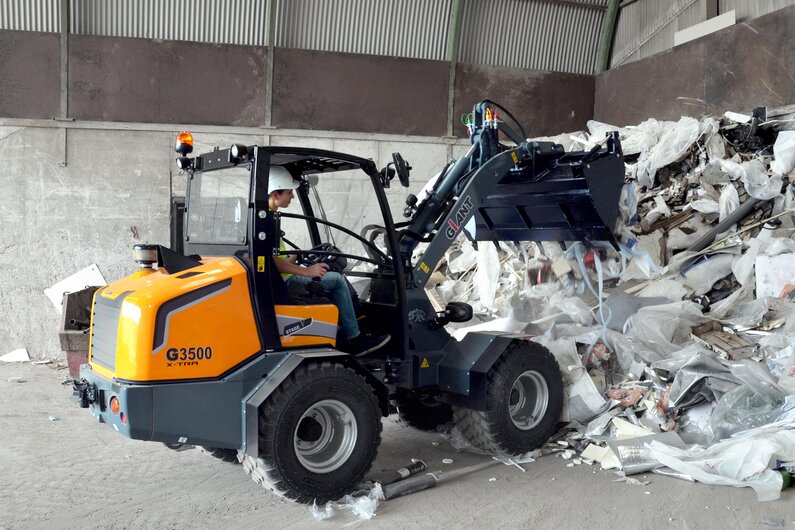

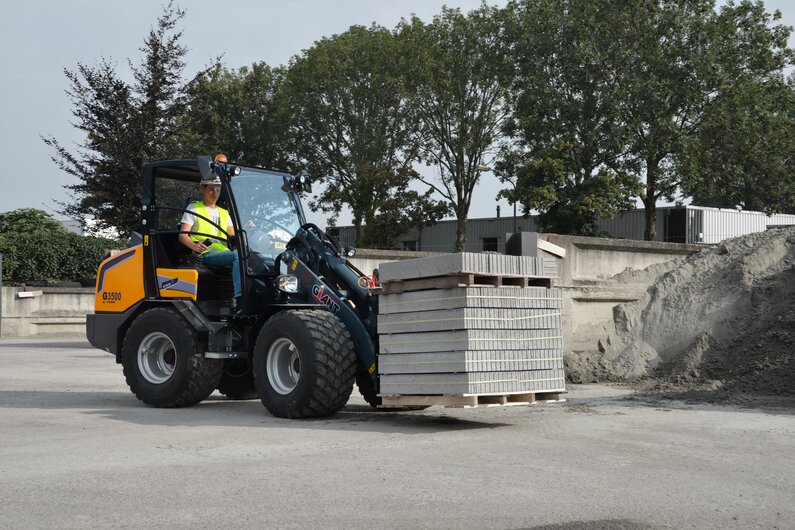

X-TRA

Das niedriger angelenkte Hubgerüst erzeugt noch höhere Hubkräfte und Kipplasten.

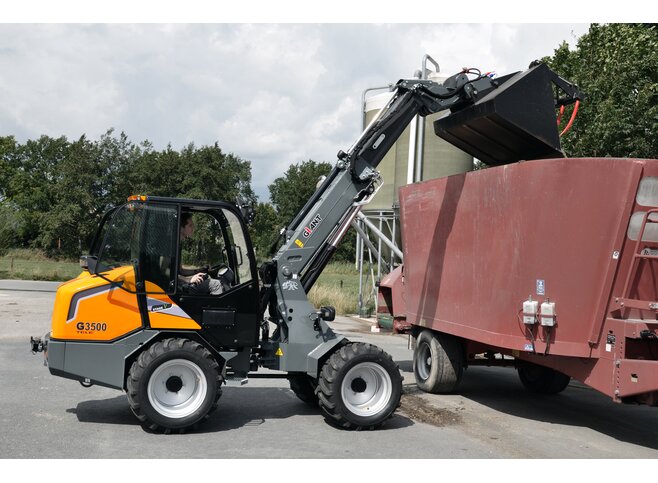

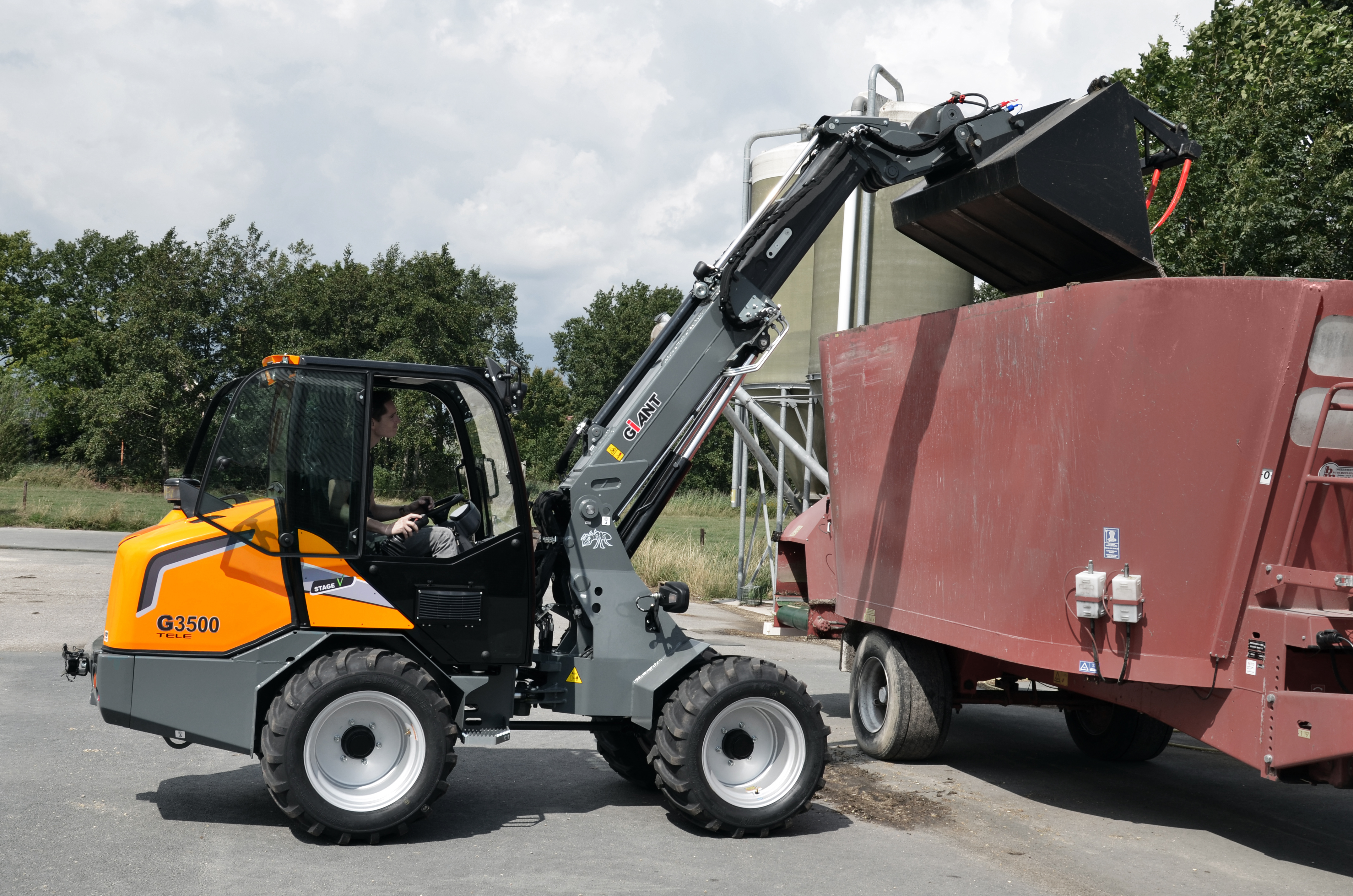

Tele

Durch das hydraulisch teleskopierbare Hubgerüst können höhere Auskipphöhen erreicht werden.

Technische Daten

Modell
  • G3500
  • G3500 Tele
  • G3500 X-tra
  • ALLGEMEIN

    Betriebsgewicht 3.800 kg

    Reifen

    Standard (Fahrzeugbreite) 31x15.50-15 X-TRAC (1470 mm)

    Schaufelinhalt

    Von 0,41 m³
    Bis 0,64 m³

    Schnellwechsler

    Modell GIANT Standard
    Ausführung Hydraulisch
  • MOTOR

    Nennleistung

    Leistung 66 PS
    Leistung 48,5 kW
    Modell Kubota
    Maximales Drehmoment 198,5 Nm
    Typ V2403-CR-TE5B (wassergekühlt)
    Drehzahl Maximales Drehmoment 1.600 1/min
    Zylinder 4 Stück
    Abgasstufe V

    Elektrik

    Betriebsspannung 12 V
    Batterie 1 Stück
    Batteriekapazität 77 Ah
  • ANTRIEB

    Max. Geschwindigkeit

    Hauptstufe 20 km/h
    Arbeitsstufe 10 km/h
    Art Hydrostatischer Allradantrieb mit automotiver Steuerung
    Pendelung 2x 9°
    Kardanwelle Ja
    Achse Planetenachsen (Comer)
    Planetenachsen 14 t mit HD Antrieb
    Differenzialsperre Elektrisch einschaltbare Sperre in beiden Achsen, Sperrwert 100%
    Reifengröße 31x15.50-15
    Anzahl Fahrstufen 2 (Option: max. Fahrgeschwindigkeit bis 30 km/h)
  • BREMSANLAGE

    Betriebsbremse Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
    Feststellbremse Mechanisch betätigte Trommelbremse auf alle vier Räder wirkend
  • Lenkung

    Typ Hydrostatische Knicklenkung
    Wenderadius über Heck 2970 mm
  • Hydrauliksystem

    Art Bosch Rexroth

    Hubzylinder

    2 Stück

    Kippzylinder

    1 Stück

    Fahrhydraulik

    112 l/min
    450 bar

    Arbeitshydraulik

    70 l/min
    220 bar
  • FÜLLMENGEN

    Motor mit Filter 9,5 l
    Kraftstofftank 68 l
    Vorderachse insgesamt 6,5 l
    Hinterachse insgesamt 6,5 l
    Hydrauliksystem inkl. Tank 80 l
    Hydrauliköltank 60 l
  • Leistungsdaten

    Schaufelstellung

    Ankippwinkel am Boden 43 °
    Auskippwinkel oben max. 40 °
    Schubkraft 3.400 daN

    Kipplast nach ISO 14397

    Standardschaufel gerade 2.500 kg

    Hubkraft

    Maximal 2.800 kg
  • Emissionen

    Schallleistungspegel nach 2000/14/EG 101 LwA dB(A)
    Schwingungseffektivwert nach ISO/TR 25398 2,5 m/s²
  • ABMESSUNGEN

    Technische Daten
    Abmessungen
    A Radstand1.830 mm
    B Gesamtlänge (ohne Schaufel)3.825 mm
    C Gesamtlänge (mit Schaufel)4.660 mm
    D Länge 3-Punktanbau565 mm
    E Min. Höhe 3-Punktanbau253 mm
    F Max. Höhe 3-Punktanbau652 mm
    G Sitzhöhe1.270 mm
    H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck2.325 mm
    I Max. Höhe mit ROPS/FOPS Kabine2.325 mm
    J Höhe Drehpunkt Hubarm1.720 mm
    K Ausschütthöhe2.375 mm
    L Schaufeldrehpunkt (max. Hubhöhe)3.257 mm
    M Gesamtarbeitshöhe3.930 mm
    N Rückrollwinkel (am Boden)43 °
    O Rückrollwinkel (bei max. Hubhöhe)54 °
    P Auskippwinkel (max.)40 °
    Q Rampenwinkel (max.)22 °
    R Reifendurchmesser940 mm
    1A Radius (max. außen)3.425 mm
    1C Innenradius1.525 mm
    1D Min. Gesamtbreite1.340 mm
    S Kipplast2.500 kg
    T Kipplast2.200 kg
    U Kipplast1.787 kg
    V Kipplast1.550 kg
    W Kipplast3.410 kg
    X Kipplast2.490 kg
    Y Kipplast1.990 kg
  • ALLGEMEIN

    Betriebsgewicht 4.000 kg

    Reifen

    Standard (Fahrzeugbreite) 31x15.50-15 X-TRAC (1470 mm)

    Schaufelinhalt

    Von 0,41 m³
    Bis 0,64 m³

    Schnellwechsler

    Modell GIANT Standard
    Ausführung Hydraulisch
  • MOTOR

    Nennleistung

    Leistung 66 PS
    Leistung 48,5 kW
    Modell Kubota
    Maximales Drehmoment 198,5 Nm
    Typ V2403-CR-TE5B (wassergekühlt)
    Drehzahl Maximales Drehmoment 1.600 1/min
    Zylinder 4 Stück
    Abgasstufe V

    Elektrik

    Betriebsspannung 12 V
    Batterie 1 Stück
    Batteriekapazität 77 Ah
  • ANTRIEB

    Max. Geschwindigkeit

    Hauptstufe 20 km/h
    Arbeitsstufe 10 km/h
    Art Hydrostatischer Allradantrieb mit automotiver Steuerung
    Pendelung 2x 9°
    Kardanwelle Ja
    Achse Planetenachsen (Comer)
    Planetenachsen 14 t mit HD Antrieb
    Differenzialsperre Elektrisch einschaltbare Sperre in beiden Achsen, Sperrwert 100%
    Reifengröße 31x15.50-15
    Anzahl Fahrstufen 2 (Option: max. Fahrgeschwindigkeit bis 30 km/h)
  • BREMSANLAGE

    Betriebsbremse Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
    Feststellbremse Mechanisch betätigte Trommelbremse auf alle vier Räder wirkend
  • Lenkung

    Typ Hydrostatische Knicklenkung
    Wenderadius über Heck 3150 mm
  • Hydrauliksystem

    Art Bosch Rexroth

    Hubzylinder

    2 Stück

    Kippzylinder

    1 Stück

    Fahrhydraulik

    112 l/min
    450 bar

    Arbeitshydraulik

    70 l/min
    220 bar
  • FÜLLMENGEN

    Motor mit Filter 9,5 l
    Kraftstofftank 68 l
    Vorderachse insgesamt 6,5 l
    Hinterachse insgesamt 6,5 l
    Hydrauliksystem inkl. Tank 80 l
    Hydrauliköltank 60 l
  • Leistungsdaten

    Schaufelstellung

    Ankippwinkel am Boden 42 °
    Auskippwinkel oben max. 37 °
    Schubkraft 3.400 daN

    Kipplast nach ISO 14397

    Standardschaufel gerade 2.500 kg

    Hubkraft

    Maximal 2.500 kg
    Bedingung mit eingefahrenem Hubarm
  • Emissionen

    Schallleistungspegel nach 2000/14/EG 101 LwA dB(A)
    Schwingungseffektivwert nach ISO/TR 25398 2,5 m/s²
  • ABMESSUNGEN

    Technische Daten
    Abmessungen
    A Radstand1.972 mm
    B Gesamtlänge (ohne Schaufel)4.135 mm
    C Gesamtlänge (mit Schaufel)4.965 mm
    D Länge 3-Punktanbau565 mm
    E Min. Höhe 3-Punktanbau253 mm
    F Max. Höhe 3-Punktanbau652 mm
    G Sitzhöhe1.270 mm
    H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck2.325 mm
    I Max. Höhe mit ROPS/FOPS Kabine2.325 mm
    J Höhe Drehpunkt Hubarm1.775 mm
    K Ausschütthöhe3.410 mm
    L Schaufeldrehpunkt (max. Hubhöhe)4.279 mm
    M Gesamtarbeitshöhe4.955 mm
    N Rückrollwinkel (am Boden)42 °
    O Rückrollwinkel (bei max. Hubhöhe)55 °
    P Auskippwinkel (max.)37 °
    Q Rampenwinkel (max.)22 °
    R Reifendurchmesser940 mm
    1A Radius (max. außen)3.615 mm
    1C Innenradius1.675 mm
    1D Min. Gesamtbreite1.340 mm
    S KipplastSiehe Grafik
    T KipplastSiehe Grafik
    U KipplastSiehe Grafik
    V KipplastSiehe Grafik
    W KipplastSiehe Grafik
    X KipplastSiehe Grafik
    Y KipplastSiehe Grafik
  • ALLGEMEIN

    Betriebsgewicht 3.700 kg

    Reifen

    Standard (Fahrzeugbreite) 31x15.50-15 X-TRAC (1470 mm)

    Schaufelinhalt

    Von 0,41 m³
    Bis 0,64 m³

    Schnellwechsler

    Modell GIANT Standard
    Ausführung Hydraulisch
  • MOTOR

    Nennleistung

    Leistung 66 PS
    Leistung 48,5 kW
    Modell Kubota
    Maximales Drehmoment 198,5 Nm
    Typ V2403-CR-TE5B (wassergekühlt)
    Drehzahl Maximales Drehmoment 1.600 1/min
    Zylinder 4 Stück
    Abgasstufe V

    Elektrik

    Betriebsspannung 12 V
    Batterie 1 Stück
    Batteriekapazität 77 Ah
  • ANTRIEB

    Max. Geschwindigkeit

    Hauptstufe 20 km/h
    Arbeitsstufe 10 km/h
    Art Hydrostatischer Allradantrieb mit automotiver Steuerung
    Pendelung 2x 9°
    Kardanwelle Ja
    Achse Planetenachsen (Comer)
    Planetenachsen 14 t mit HD Antrieb
    Differenzialsperre Elektrisch einschaltbare Sperre in beiden Achsen, Sperrwert 100%
    Reifengröße 31x15.50-15
    Anzahl Fahrstufen 2 (Option: max. Fahrgeschwindigkeit bis 30 km/h)
  • BREMSANLAGE

    Betriebsbremse Hydraulische Betriebsbremse mit Inch-Bremsfunktion auf alle vier Räder wirkend
    Feststellbremse Mechanisch betätigte Trommelbremse auf alle vier Räder wirkend
  • Lenkung

    Typ Hydrostatische Knicklenkung
    Wenderadius über Heck 3025 mm
  • Hydrauliksystem

    Art Bosch Rexroth

    Hubzylinder

    2 Stück

    Kippzylinder

    1 Stück

    Fahrhydraulik

    112 l/min
    450 bar

    Arbeitshydraulik

    70 l/min
    220 bar
  • FÜLLMENGEN

    Motor mit Filter 9,5 l
    Kraftstofftank 68 l
    Vorderachse insgesamt 6,5 l
    Hinterachse insgesamt 6,5 l
    Hydrauliksystem inkl. Tank 80 l
    Hydrauliköltank 60 l
  • Leistungsdaten

    Schaufelstellung

    Ankippwinkel am Boden 43 °
    Auskippwinkel oben max. 46 °
    Schubkraft 3.400 daN

    Kipplast nach ISO 14397

    Standardschaufel gerade 4.100 kg

    Hubkraft

    Maximal 3.225 kg
  • Emissionen

    Schallleistungspegel nach 2000/14/EG 101 LwA dB(A)
    Schwingungseffektivwert nach ISO/TR 25398 2,5 m/s²
  • ABMESSUNGEN

    Technische Daten
    Abmessungen
    A Radstand1.880 mm
    B Gesamtlänge (ohne Schaufel)3.760 mm
    C Gesamtlänge (mit Schaufel)4.595 mm
    D Länge 3-Punktanbau565 mm
    E Min. Höhe 3-Punktanbau253 mm
    F Max. Höhe 3-Punktanbau652 mm
    G Sitzhöhe1.270 mm
    H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck2.325 mm
    I Max. Höhe mit ROPS/FOPS Kabine2.325 mm
    J Höhe Drehpunkt Hubarm1.690 mm
    K Ausschütthöhe1.720 mm
    L Schaufeldrehpunkt (max. Hubhöhe)2.656 mm
    M Gesamtarbeitshöhe3.325 mm
    N Rückrollwinkel (am Boden)43 °
    O Rückrollwinkel (bei max. Hubhöhe)54 °
    P Auskippwinkel (max.)40 °
    Q Rampenwinkel (max.)22 °
    R Reifendurchmesser940 mm
    1A Radius (max. außen)3.410 mm
    1C Innenradius1.590 mm
    1D Min. Gesamtbreite1.340 mm
    S Kipplast4.100 kg
    T Kipplast3.095 kg
    U Kipplast240 kg
    V Kipplast1.675 kg
    W Kipplast4.405 kg
    X Kipplast2.885 kg
    Y Kipplast2.075 kg
Hinweis: Irrtümer und technische Änderungen vorbehalten.

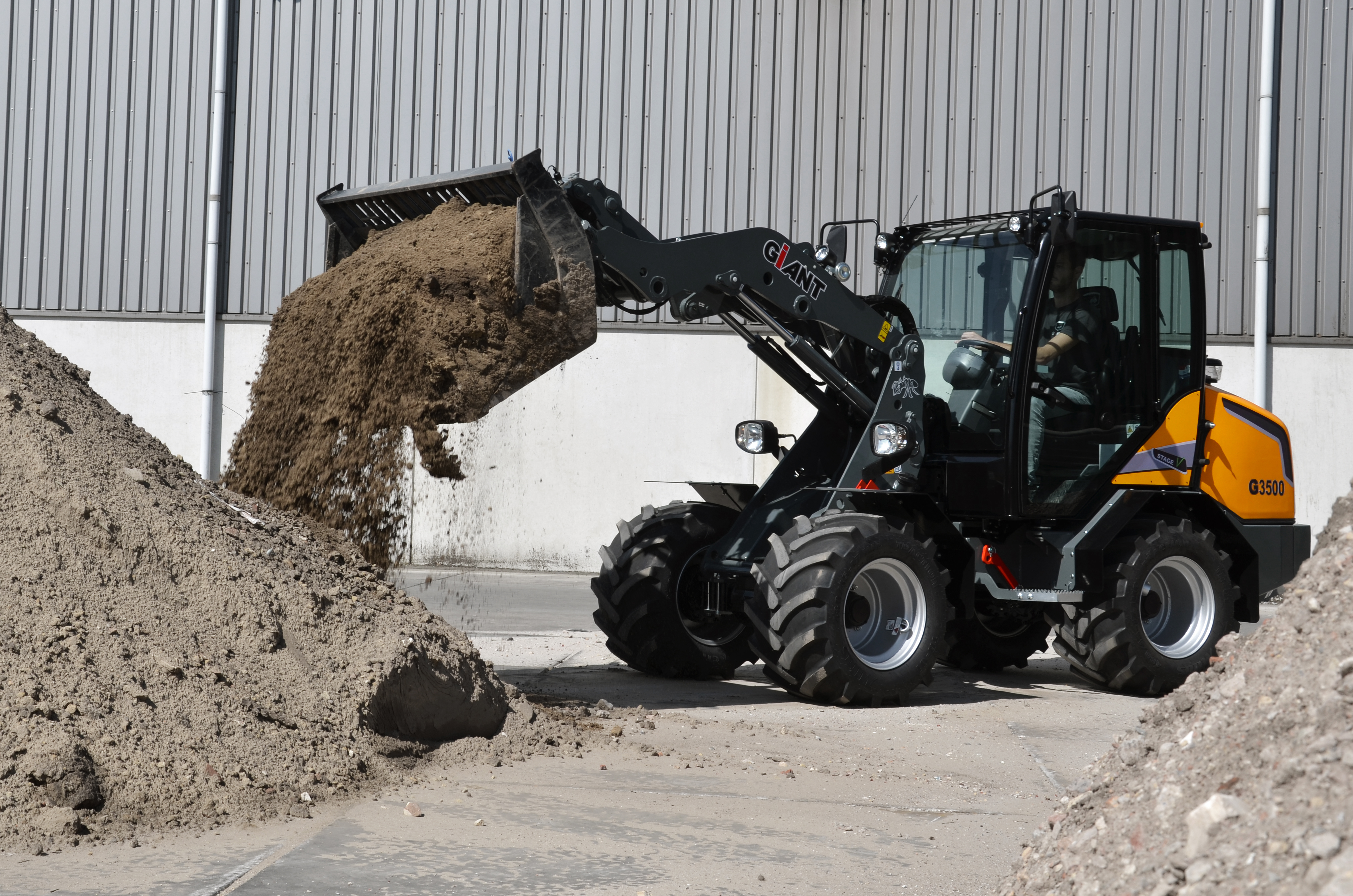

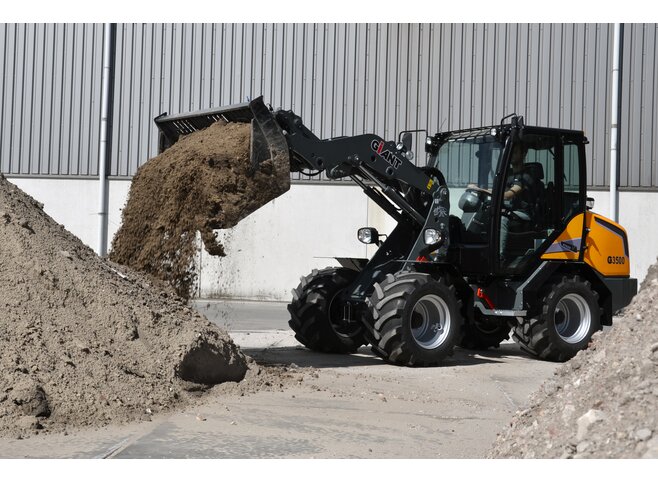

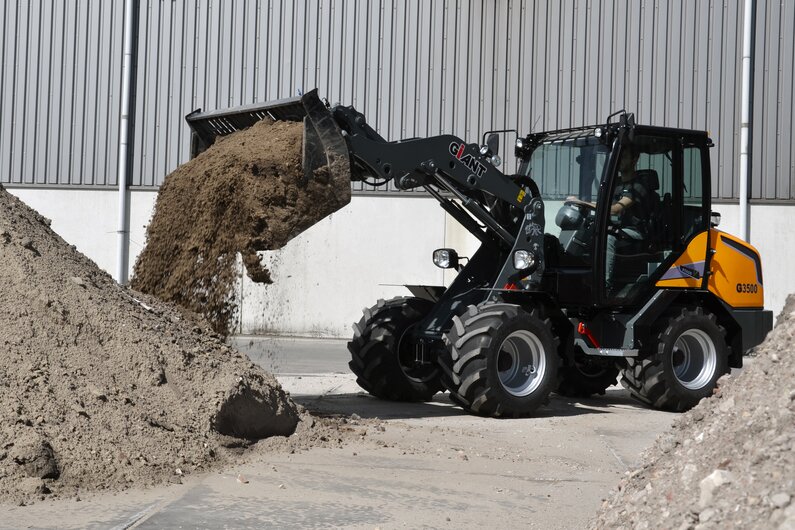

Der Giant G3500

Die G3500-Modelle glänzen vor allem durch Kipplasten von bis zu zwei Drittel des Eigengewichts.

Mithilfe des serienmäßigen hydraulischen Schnellwechsler kann jedes beliebige Anbaugerät im Handumdrehen an- und abgekoppelt werden, um auch die kompliziertesten Aufgaben mit Leichtigkeit zu meistern.

Durch den 66-PS starken, Stufe V-Dieselmotor (DOC und DPF), den hydrostatischen Allradantrieb mit automotiver Steuerung sowie die zuschaltbare 100%-Sperre an beiden Achsen, haben die G3500-Modelle stets genügend Grip und eine hohe Zugkraft.

Damit sind die Radlader die flexiblen Alleskönner für zahlreiche Aufgaben, für die normalerweise unterschiedliche Maschinen notwendig sind oder die gar in Handarbeit erledigt werden müssen.
