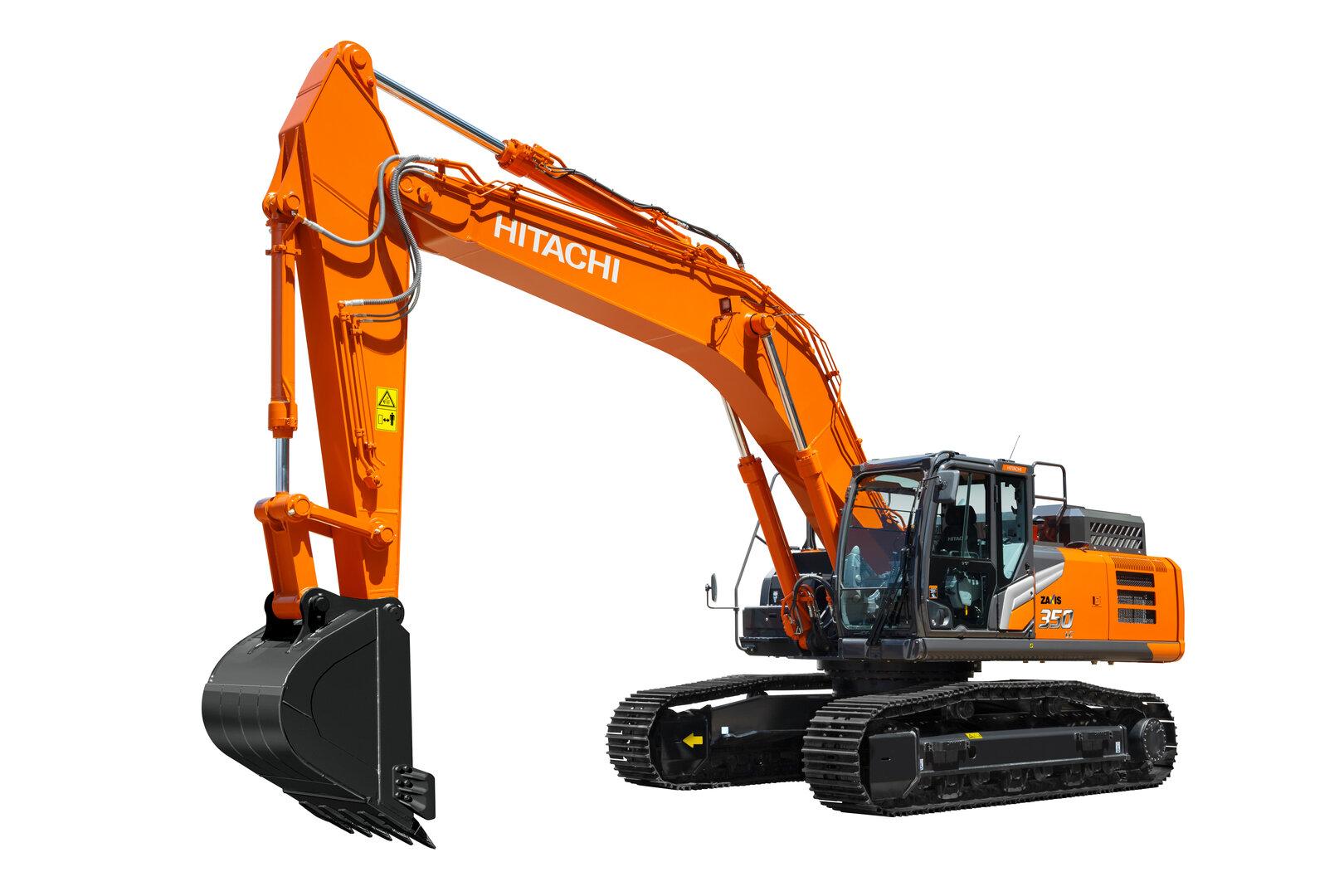

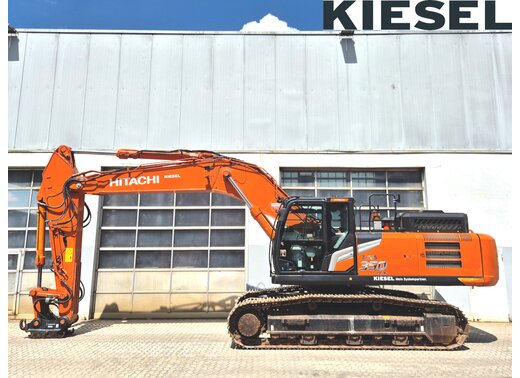

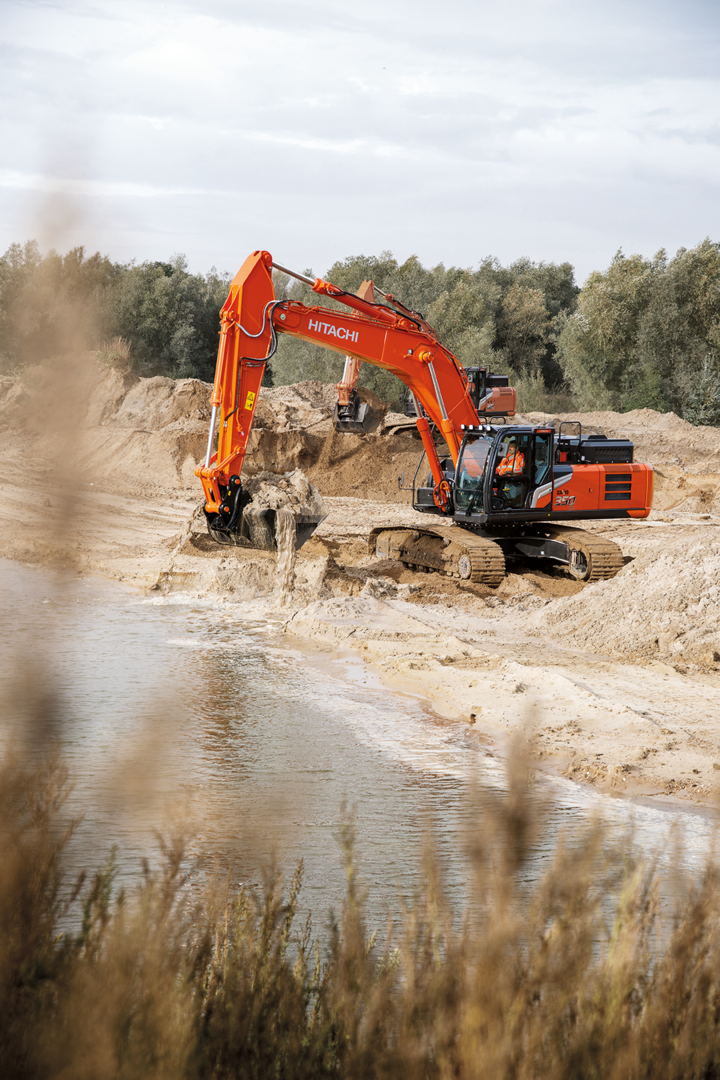

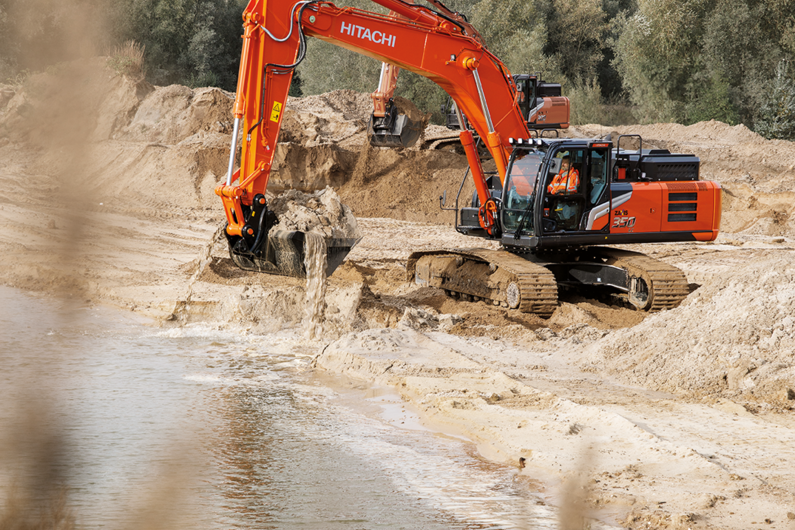

ZX350-7

Betriebsgewicht: 35.300 kg
Löffelvolumen: 1,15
Motorleistung: 210 kW
Leistung
Leistung
Komfort Kabine
Komfort Kabine
Sicherheit
Sicherheit
Umweltfreundlichkeit
Umweltfreundlichkeit

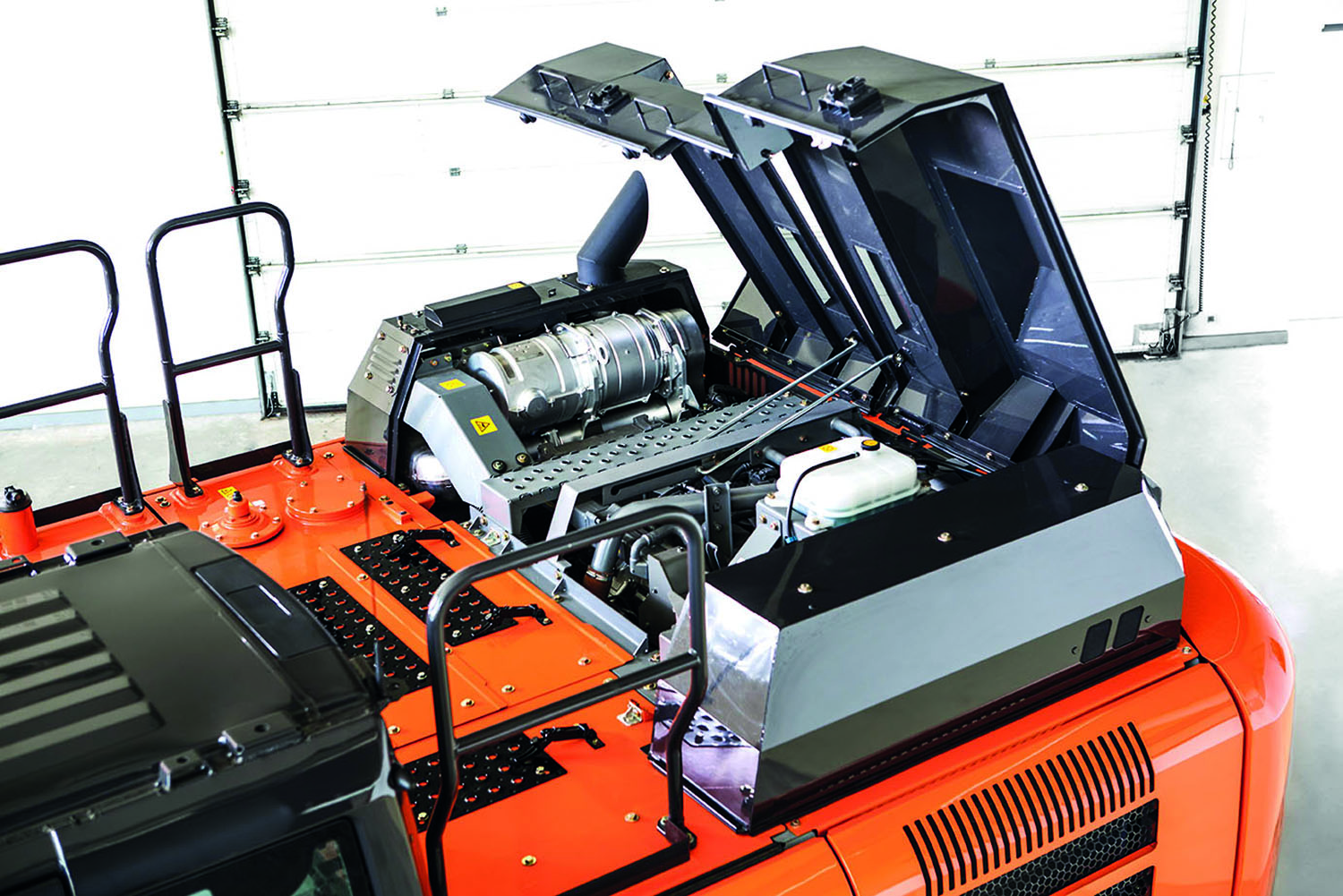

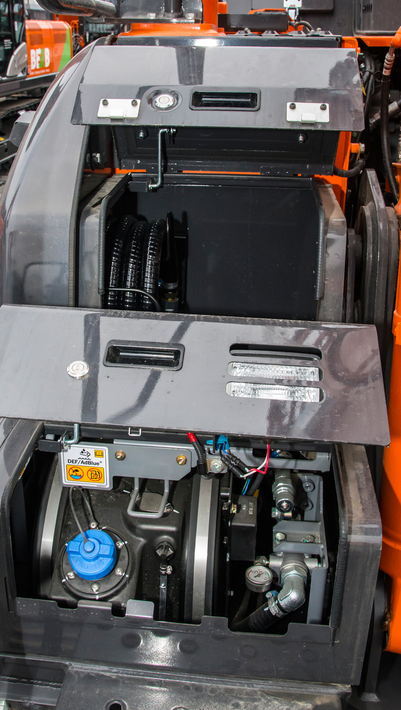

Wartung
Wartung

Varianten

LC - Long Carriage

Langer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

LCN - Long Carriage Narrow

Langer Unterwagen, jedoch ist die LCN-Variante im Vergleich zum LC-Unterwagen schmäler. Hauptgrund hierfür ist die Einhaltung der Transportbestimmungen. Ein schmälerer Unterwagen ist jedoch auch bei bestimmten, sehr harten Bodenverhältnissen von Vorteil.

VA - Verstellausleger

Der "Verstellausleger" besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter.

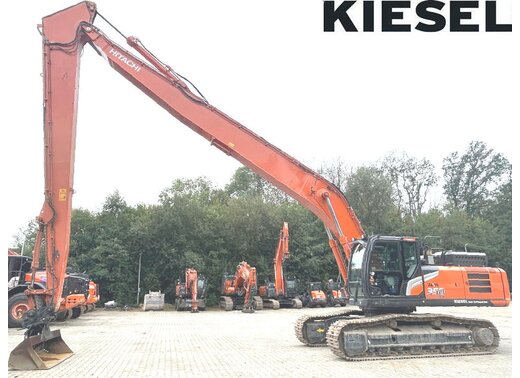

SLF - Longfront

Extra langer Monoblock und Stiel in Leichtbauweise konzipiert für anspruchsvolle Böschungsarbeiten.

GA - Gerader Ausleger

Der "Gerade Ausleger" ist eine gestreckte Variante des Monoblock-Auslegers und wird durch die größere Reichhöhe vor allem im Abbruch eingesetzt.

GSA - Gestreckter Ausleger

Der "Gestreckte Ausleger" ist ein Kompromiss zwischen "Monoblockausleger" und "Geradem Ausleger". Er eignet sich optimal für den Abbruch 2-stöckiger Gebäude und für Grab- und Sortierarbeiten.

CTA - Teleskop

Durch den teleskopierbaren Stiel und eine nach vorne verschiebbare Kabine mit großem Bodenfenster können extreme Arbeitstiefen bei Schacht- oder Kanalbauprojekten erreicht werden.

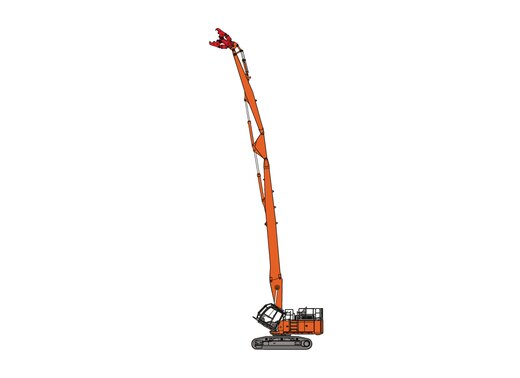

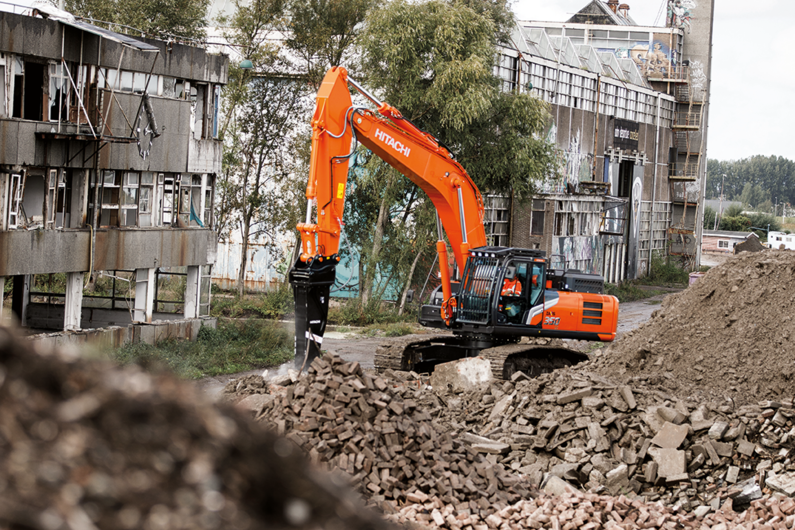

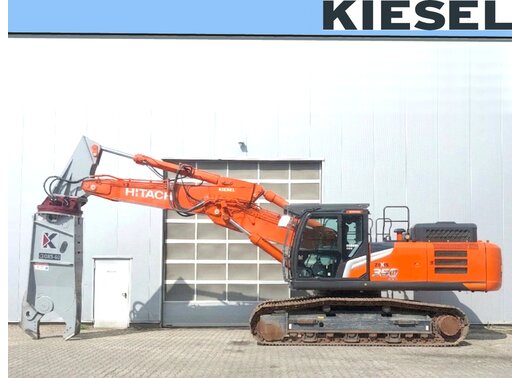

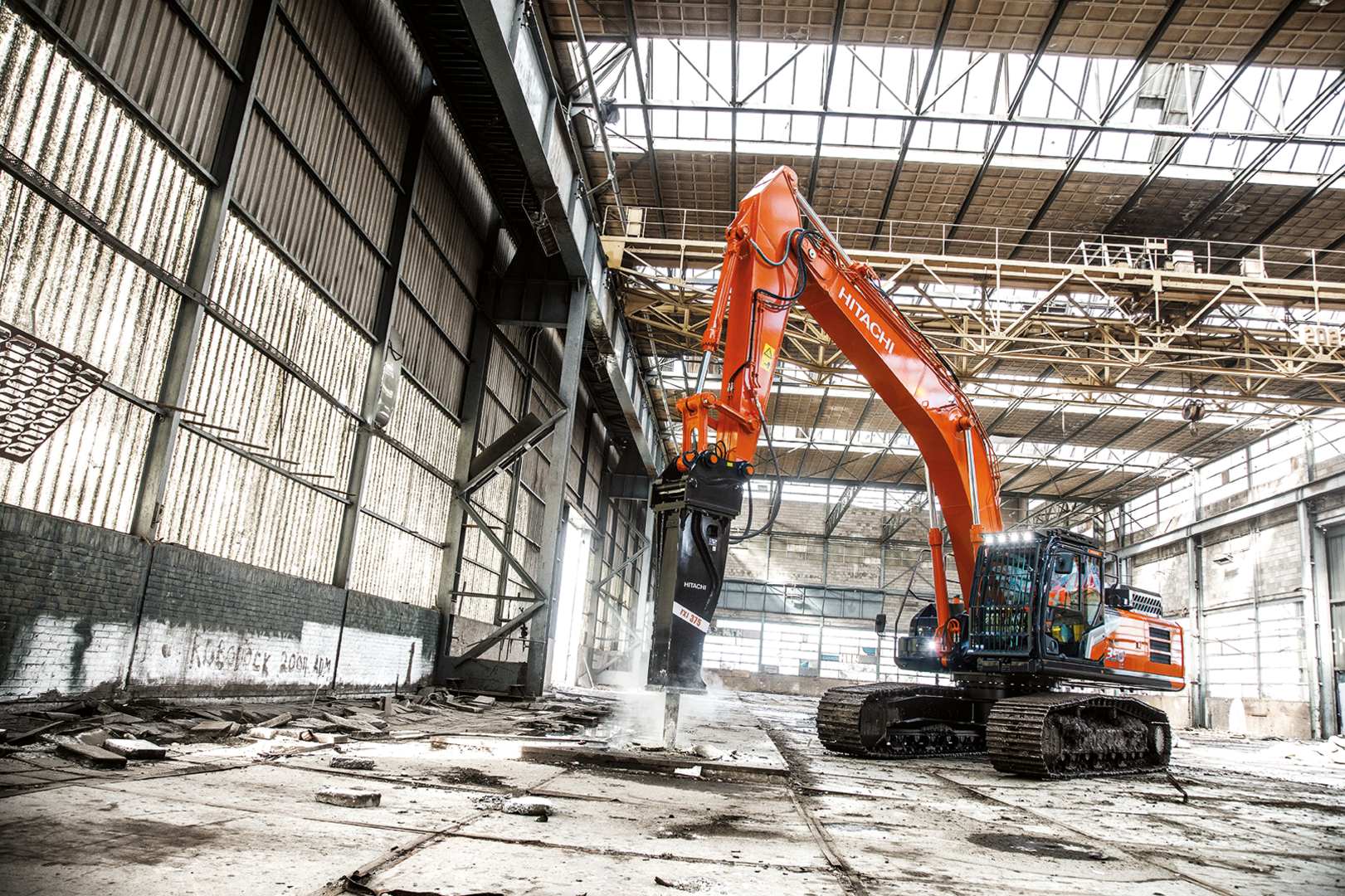

HRD - Abbruch Version

Der lange gestreckte Ausleger in Verbindung mit langem Stiel ermöglicht gezielte Abbrüche von höheren Gebäuden.

Löffelstiel

Passend zum Einsatz der Maschine kann zwischen mehreren Löffelstiellängen gewählt werden.

Technische Daten

Modell
  • ZX350LC-7GA
  • ZX350LCN-7GA
  • ZX350LC-7GSA
  • ZX350LCN-7GSA
  • ZX350LC-7

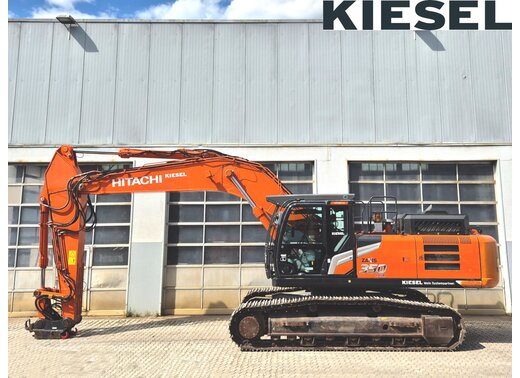

  • ZX350LCN-7
  • ZX350LC-7VA
  • ZX350LCN-7VA
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 202 kW
    ISO 9249 (netto) 275 PS
    ISO 14396 (netto) 210 kW
    ISO 14396 (netto) 286 PS
    SAE J1349 (netto) 202 kW
    SAE J1349 (netto) 275 PS
    Drehzahl bei Nennleistung 1.900 1/min
    Modell Isuzu 6HK1X
    Maximales Drehmoment 1.080 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.500 1/min
    Hubraum 7,79 l
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Bohrung 115 mm
    Nachbehandlung DOC-, CSF- und SCR-System
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 128 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,7 1/min
    Schwenkdrehmoment 120 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 260 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 288 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2145 mm100 mm
    Stiel1170 mm115 mm
    Löffel1140 mm95 mm
    Positionierung *11170 mm110 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.
    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,2 km/h
    Max. Traktionskraft 298 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 9,7 min-1
    Schwenkdrehmoment 120 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 104 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 630 l
    Motorkühlmittel 48 l
    Motoröl 48 l
    Schwenkwerk 15,7 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 340 l
    Hydrauliköltank 198 l
    DEF/AdBlue-Tank 70 l
  • GEWICHTE UND BODENDRUCK

    Gegengewicht 7.600 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 4.070 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 5.030 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,67 m
    Gewicht 1.780 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 3,2 m
    Gewicht 1.850 kg

    Löffel

    Löffel Größe 1,4 m³
    Löffel Gewicht 1.170 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,67 m246 kN214 kN222 kN213 kN
    3,2 m246 kN214 kN185 kN177 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge3,2
    A Max. Reichweite11.920 mm
    A' Max. Reichweite (am Boden)11.720 mm
    B Max. Grabtiefe6.040 mm
    C Max. Reichhöhe13.240 mm
    D Max. Schütthöhe9.980 mm
    E Min. Schwenkradius3.460 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    B Unterwagenlänge 4.970 mm
    *C Freiraum unter Gegengewicht 1.160 mm
    D Heckschwenkradius 3.600 mm
    D' Länge hinten 3.590 mm
    E Gesamtbreite des Oberwagens 2.990 mm
    F Gesamthöhe über Kabine 3.150 mm
    *G Mindestbodenfreiheit 500 mm
    H Spurweite 2.590 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 3.190 mm
    K Gesamtbreite 3.190 mm
    *L Laufwerkshöhe mit Dreistegplatten 1.070 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 202 kW
    ISO 9249 (netto) 275 PS
    ISO 14396 (netto) 210 kW
    ISO 14396 (netto) 286 PS
    SAE J1349 (netto) 202 kW
    SAE J1349 (netto) 275 PS
    Drehzahl bei Nennleistung 1.900 1/min
    Modell Isuzu 6HK1X
    Maximales Drehmoment 1.080 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.500 1/min
    Hubraum 7,79 l
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Bohrung 115 mm
    Nachbehandlung DOC-, CSF- und SCR-System
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 128 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,7 1/min
    Schwenkdrehmoment 120 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 260 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 288 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2145 mm100 mm
    Stiel1170 mm115 mm
    Löffel1140 mm95 mm
    Positionierung *11170 mm110 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.
    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,2 km/h
    Max. Traktionskraft 298 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 9,7 min-1
    Schwenkdrehmoment 120 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 104 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 630 l
    Motorkühlmittel 48 l
    Motoröl 48 l
    Schwenkwerk 15,7 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 340 l
    Hydrauliköltank 198 l
    DEF/AdBlue-Tank 70 l
  • GEWICHTE UND BODENDRUCK

    Gegengewicht 7.600 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 4.070 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 5.030 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,67 m
    Gewicht 1.780 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 3,2 m
    Gewicht 1.850 kg

    Löffel

    Löffel Größe 1,4 m³
    Löffel Gewicht 1.170 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,67 m246 kN214 kN222 kN213 kN
    3,2 m246 kN214 kN185 kN177 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge3,2
    A Max. Reichweite11.920 mm
    A' Max. Reichweite (am Boden)11.720 mm
    B Max. Grabtiefe6.040 mm
    C Max. Reichhöhe13.240 mm
    D Max. Schütthöhe9.980 mm
    E Min. Schwenkradius3.460 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    B Unterwagenlänge 4.970 mm
    *C Freiraum unter Gegengewicht 1.160 mm
    D Heckschwenkradius 3.600 mm
    D' Länge hinten 3.590 mm
    E Gesamtbreite des Oberwagens 2.990 mm
    F Gesamthöhe über Kabine 3.150 mm
    *G Mindestbodenfreiheit 500 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 1.070 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 202 kW
    ISO 9249 (netto) 275 PS
    ISO 14396 (netto) 210 kW
    ISO 14396 (netto) 286 PS
    SAE J1349 (netto) 202 kW
    SAE J1349 (netto) 275 PS
    Drehzahl bei Nennleistung 1.900 1/min
    Modell Isuzu 6HK1X
    Maximales Drehmoment 1.080 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.500 1/min
    Hubraum 7,79 l
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Bohrung 115 mm
    Nachbehandlung DOC-, CSF- und SCR-System
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 128 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,7 1/min
    Schwenkdrehmoment 120 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 260 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 288 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2145 mm100 mm
    Stiel1170 mm115 mm
    Löffel1140 mm95 mm
    Positionierung *11170 mm110 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.
    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,2 km/h
    Max. Traktionskraft 298 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 9,7 min-1
    Schwenkdrehmoment 120 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 104 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 630 l
    Motorkühlmittel 48 l
    Motoröl 48 l
    Schwenkwerk 15,7 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 340 l
    Hydrauliköltank 198 l
    DEF/AdBlue-Tank 70 l
  • GEWICHTE UND BODENDRUCK

    Gegengewicht 7.600 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 4.070 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 5.030 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,67 m
    Gewicht 1.780 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 3,2 m
    Gewicht 1.850 kg

    Löffel

    Löffel Größe 1,4 m³
    Löffel Gewicht 1.170 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,67 m246 kN214 kN222 kN213 kN
    3,2 m246 kN214 kN185 kN177 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,67
    A Max. Reichweite10.990 mm
    A' Max. Reichweite (am Boden)10.780 mm
    B Max. Grabtiefe11.540 mm
    C Max. Reichhöhe8.295 mm
    D Max. Schütthöhe8.290 mm
    E Min. Schwenkradius3.940 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    B Unterwagenlänge 4.970 mm
    *C Freiraum unter Gegengewicht 1.160 mm
    D Heckschwenkradius 3.600 mm
    D' Länge hinten 3.590 mm
    E Gesamtbreite des Oberwagens 2.990 mm
    F Gesamthöhe über Kabine 3.150 mm
    *G Mindestbodenfreiheit 500 mm
    H Spurweite 2.590 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 3.190 mm
    K Gesamtbreite 3.190 mm
    *L Laufwerkshöhe mit Dreistegplatten 1.070 mm

    Stiel Option 1

    Stiel 2,67 m
    M Gesamtlänge 11.650 mm
    N Gesamthöhe des Auslegers 3.370 mm

    Stiel Option 2

    Stiel 3,2 m
    M Gesamtlänge 11.610 mm
    N Gesamthöhe des Auslegers 3.250 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 202 kW
    ISO 9249 (netto) 275 PS
    ISO 14396 (netto) 210 kW
    ISO 14396 (netto) 286 PS
    SAE J1349 (netto) 202 kW
    SAE J1349 (netto) 275 PS
    Drehzahl bei Nennleistung 1.900 1/min
    Modell Isuzu 6HK1X
    Maximales Drehmoment 1.080 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.500 1/min
    Hubraum 7,79 l
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Bohrung 115 mm
    Nachbehandlung DOC-, CSF- und SCR-System
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 128 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,7 1/min
    Schwenkdrehmoment 120 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 260 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 288 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2145 mm100 mm
    Stiel1170 mm115 mm
    Löffel1140 mm95 mm
    Positionierung *11170 mm110 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.
    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,2 km/h
    Max. Traktionskraft 298 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 9,7 min-1
    Schwenkdrehmoment 120 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 104 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 630 l
    Motorkühlmittel 48 l
    Motoröl 48 l
    Schwenkwerk 15,7 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 340 l
    Hydrauliköltank 198 l
    DEF/AdBlue-Tank 70 l
  • GEWICHTE UND BODENDRUCK

    Gegengewicht 7.600 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 4.070 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 5.030 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,67 m
    Gewicht 1.780 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 3,2 m
    Gewicht 1.850 kg

    Löffel

    Löffel Größe 1,4 m³
    Löffel Gewicht 1.170 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,67 m246 kN214 kN222 kN213 kN
    3,2 m246 kN214 kN185 kN177 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,67
    A Max. Reichweite10.990 mm
    A' Max. Reichweite (am Boden)10.780 mm
    B Max. Grabtiefe11.540 mm
    C Max. Reichhöhe8.295 mm
    D Max. Schütthöhe8.290 mm
    E Min. Schwenkradius3.940 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    B Unterwagenlänge 4.970 mm
    *C Freiraum unter Gegengewicht 1.160 mm
    D Heckschwenkradius 3.600 mm
    D' Länge hinten 3.590 mm
    E Gesamtbreite des Oberwagens 2.990 mm
    F Gesamthöhe über Kabine 3.150 mm
    *G Mindestbodenfreiheit 500 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 1.070 mm

    Stiel Option 1

    Stiel 2,67 m
    M Gesamtlänge 11.650 mm
    N Gesamthöhe des Auslegers 3.370 mm

    Stiel Option 2

    Stiel 3,2 m
    M Gesamtlänge 11.610 mm
    N Gesamthöhe des Auslegers 3.250 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 202 kW
    ISO 9249 (netto) 275 PS
    ISO 14396 (netto) 210 kW
    ISO 14396 (netto) 286 PS
    SAE J1349 (netto) 202 kW
    SAE J1349 (netto) 275 PS
    Drehzahl bei Nennleistung 1.900 1/min
    Modell Isuzu 6HK1X
    Maximales Drehmoment 1.080 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.500 1/min
    Hubraum 7,79 l
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Bohrung 115 mm
    Nachbehandlung DOC-, CSF- und SCR-System
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 128 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,7 1/min
    Schwenkdrehmoment 120 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 260 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 288 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2145 mm100 mm
    Stiel1170 mm115 mm
    Löffel1140 mm95 mm
    Positionierung *11170 mm110 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.
    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,2 km/h
    Max. Traktionskraft 298 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 9,7 min-1
    Schwenkdrehmoment 120 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 104 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 630 l
    Motorkühlmittel 48 l
    Motoröl 48 l
    Schwenkwerk 15,7 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 340 l
    Hydrauliköltank 198 l
    DEF/AdBlue-Tank 70 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,67 m35.300 kg66 kPa
    3,2 m35.400 kg66,2 kPa
    Dreistegplatte700 mm2,67 m35.700 kg57,2 kPa
    3,2 m35.800 kg57,3 kPa
    Dreistegplatte800 mm2,67 m36.100 kg50,6 kPa
    3,2 m36.200 kg50,7 kPa
    Dreistegplatte900 mm2,67 m36.500 kg45,4 kPa
    3,2 m36.500 kg45,5 kPa
    *1
    • *1: 1,4 m³ (ISO gehäuft), Löffelgewicht 1.170 kg; Gegengewicht 7.600 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60027.300 kg3.190 mm
    70027.700 kg3.290 mm
    80028.100 kg3.390 mm
    900 *128.400 kg3.490 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 7.600 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 4.070 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 5.030 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,67 m
    Gewicht 1.780 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 3,2 m
    Gewicht 1.850 kg

    Löffel

    Löffel Größe 1,4 m³
    Löffel Gewicht 1.170 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,67 m246 kN214 kN222 kN213 kN
    3,2 m246 kN214 kN185 kN177 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,673,2
    A Max. Reichweite10.570 mm11.100 mm
    A' Max. Reichweite (am Boden)10.360 mm10.890 mm
    B Max. Grabtiefe6.840 mm7.380 mm
    B' Max. Grabtiefe für Niveau ,5 m6.640 mm7.210 mm
    C Max. Reichhöhe9.990 mm10.350 mm
    D Max. Schütthöhe6.940 mm7.240 mm
    D' Min. Schütthöhe3.210 mm2.680 mm
    E Min. Schwenkradius4.610 mm4.460 mm
    F Max. Grabtiefe vertikale Wand5.510 mm6.420 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    B Unterwagenlänge 4.970 mm
    *C Freiraum unter Gegengewicht 1.160 mm
    D Heckschwenkradius 3.600 mm
    D' Länge hinten 3.590 mm
    E Gesamtbreite des Oberwagens 2.990 mm
    F Gesamthöhe über Kabine 3.150 mm
    *G Mindestbodenfreiheit 500 mm
    H Spurweite 2.590 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 3.190 mm
    K Gesamtbreite 3.190 mm
    *L Laufwerkshöhe mit Dreistegplatten 1.070 mm

    Stiel Option 1

    Stiel 2,67 m
    M Gesamtlänge 11.350 mm
    N Gesamthöhe des Auslegers 3.520 mm

    Stiel Option 2

    Stiel 3,2 m
    M Gesamtlänge 11.210 mm
    N Gesamthöhe des Auslegers 3.320 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 202 kW
    ISO 9249 (netto) 275 PS
    ISO 14396 (netto) 210 kW
    ISO 14396 (netto) 286 PS
    SAE J1349 (netto) 202 kW
    SAE J1349 (netto) 275 PS
    Drehzahl bei Nennleistung 1.900 1/min
    Modell Isuzu 6HK1X
    Maximales Drehmoment 1.080 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.500 1/min
    Hubraum 7,79 l
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Bohrung 115 mm
    Nachbehandlung DOC-, CSF- und SCR-System
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 128 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,7 1/min
    Schwenkdrehmoment 120 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 260 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 288 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2145 mm100 mm
    Stiel1170 mm115 mm
    Löffel1140 mm95 mm
    Positionierung *11170 mm110 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.
    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,2 km/h
    Max. Traktionskraft 298 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 9,7 min-1
    Schwenkdrehmoment 120 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 104 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 630 l
    Motorkühlmittel 48 l
    Motoröl 48 l
    Schwenkwerk 15,7 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 340 l
    Hydrauliköltank 198 l
    DEF/AdBlue-Tank 70 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,67 m35.300 kg66 kPa
    3,2 m35.400 kg66,2 kPa
    Dreistegplatte700 mm2,67 m35.700 kg57,2 kPa
    3,2 m35.800 kg57,3 kPa
    Dreistegplatte800 mm2,67 m36.100 kg50,6 kPa
    3,2 m36.200 kg50,7 kPa
    Dreistegplatte900 mm2,67 m36.500 kg45,4 kPa
    3,2 m36.500 kg45,5 kPa
    *1
    • *1: 1,4 m³ (ISO gehäuft), Löffelgewicht 1.170 kg; Gegengewicht 7.600 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60027.200 kg2.990 mm
    700 *127.600 kg3.090 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 7.600 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 4.070 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 5.030 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,67 m
    Gewicht 1.780 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 3,2 m
    Gewicht 1.850 kg

    Löffel

    Löffel Größe 1,4 m³
    Löffel Gewicht 1.170 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,67 m246 kN214 kN222 kN213 kN
    3,2 m246 kN214 kN185 kN177 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,673,2
    A Max. Reichweite10.570 mm11.100 mm
    A' Max. Reichweite (am Boden)10.360 mm10.890 mm
    B Max. Grabtiefe6.840 mm7.380 mm
    B' Max. Grabtiefe für Niveau ,5 m6.640 mm7.210 mm
    C Max. Reichhöhe9.990 mm10.350 mm
    D Max. Schütthöhe6.940 mm7.240 mm
    D' Min. Schütthöhe3.210 mm2.680 mm
    E Min. Schwenkradius4.610 mm4.460 mm
    F Max. Grabtiefe vertikale Wand5.510 mm6.420 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    B Unterwagenlänge 4.970 mm
    *C Freiraum unter Gegengewicht 1.160 mm
    D Heckschwenkradius 3.600 mm
    D' Länge hinten 3.590 mm
    E Gesamtbreite des Oberwagens 2.990 mm
    F Gesamthöhe über Kabine 3.150 mm
    *G Mindestbodenfreiheit 500 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 1.070 mm

    Stiel Option 1

    Stiel 2,67 m
    M Gesamtlänge 11.350 mm
    N Gesamthöhe des Auslegers 3.520 mm

    Stiel Option 2

    Stiel 3,2 m
    M Gesamtlänge 11.210 mm
    N Gesamthöhe des Auslegers 3.320 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 202 kW
    ISO 9249 (netto) 275 PS
    ISO 14396 (netto) 210 kW
    ISO 14396 (netto) 286 PS
    SAE J1349 (netto) 202 kW
    SAE J1349 (netto) 275 PS
    Drehzahl bei Nennleistung 1.900 1/min
    Modell Isuzu 6HK1X
    Maximales Drehmoment 1.080 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.500 1/min
    Hubraum 7,79 l
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Bohrung 115 mm
    Nachbehandlung DOC-, CSF- und SCR-System
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 128 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,7 1/min
    Schwenkdrehmoment 120 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 260 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 288 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2145 mm100 mm
    Stiel1170 mm115 mm
    Löffel1140 mm95 mm
    Positionierung *11170 mm110 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.
    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,2 km/h
    Max. Traktionskraft 298 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 9,7 min-1
    Schwenkdrehmoment 120 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 104 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 630 l
    Motorkühlmittel 48 l
    Motoröl 48 l
    Schwenkwerk 15,7 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 340 l
    Hydrauliköltank 198 l
    DEF/AdBlue-Tank 70 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,67 m36.200 kg67,7 kPa
    3,2 m36.300 kg67,9 kPa
    Dreistegplatte700 mm2,67 m36.600 kg58,7 kPa
    3,2 m36.700 kg58,8 kPa
    Dreistegplatte800 mm2,67 m37.000 kg51,9 kPa
    3,2 m37.100 kg52 kPa
    Dreistegplatte900 mm2,67 m37.400 kg46,6 kPa
    3,2 m37.500 kg46,7 kPa
    *1
    • *1: 1,4 m³ (ISO gehäuft), Löffelgewicht 1.170 kg; Gegengewicht 7.600 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60027.300 kg3.190 mm
    70027.700 kg3.290 mm
    80028.100 kg3.390 mm
    900 *128.400 kg3.490 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 7.600 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 4.070 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 5.030 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,67 m
    Gewicht 1.780 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 3,2 m
    Gewicht 1.850 kg

    Löffel

    Löffel Größe 1,4 m³
    Löffel Gewicht 1.170 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,67 m246 kN214 kN222 kN213 kN
    3,2 m246 kN214 kN185 kN177 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,673,2
    A Max. Reichweite10.680 mm11.220 mm
    A' Max. Reichweite (am Boden)10.470 mm11.020 mm
    B Max. Grabtiefe6.360 mm6.900 mm
    B' Max. Grabtiefe für Niveau ,5 m6.250 mm6.800 mm
    C Max. Reichhöhe12.060 mm12.550 mm
    D Max. Schütthöhe8.750 mm9.230 mm
    D' Min. Schütthöhe4.330 mm3.650 mm
    E Min. Schwenkradius3.130 mm2.910 mm
    F Max. Grabtiefe vertikale Wand5.100 mm5.790 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    B Unterwagenlänge 4.970 mm
    *C Freiraum unter Gegengewicht 1.160 mm
    D Heckschwenkradius 3.600 mm
    D' Länge hinten 3.590 mm
    E Gesamtbreite des Oberwagens 2.990 mm
    F Gesamthöhe über Kabine 3.150 mm
    *G Mindestbodenfreiheit 500 mm
    H Spurweite 2.590 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 3.190 mm
    K Gesamtbreite 3.190 mm
    *L Laufwerkshöhe mit Dreistegplatten 1.070 mm

    Stiel Option 1

    Stiel 2,67 m
    M Gesamtlänge 11.330 mm
    N Gesamthöhe des Auslegers 3.370 mm

    Stiel Option 2

    Stiel 3,2 m
    M Gesamtlänge 11.210 mm
    N Gesamthöhe des Auslegers 3.320 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 202 kW
    ISO 9249 (netto) 275 PS
    ISO 14396 (netto) 210 kW
    ISO 14396 (netto) 286 PS
    SAE J1349 (netto) 202 kW
    SAE J1349 (netto) 275 PS
    Drehzahl bei Nennleistung 1.900 1/min
    Modell Isuzu 6HK1X
    Maximales Drehmoment 1.080 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.500 1/min
    Hubraum 7,79 l
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Bohrung 115 mm
    Nachbehandlung DOC-, CSF- und SCR-System
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 128 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,7 1/min
    Schwenkdrehmoment 120 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 260 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 288 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2145 mm100 mm
    Stiel1170 mm115 mm
    Löffel1140 mm95 mm
    Positionierung *11170 mm110 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.
    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,2 km/h
    Max. Traktionskraft 298 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 9,7 min-1
    Schwenkdrehmoment 120 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 104 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 630 l
    Motorkühlmittel 48 l
    Motoröl 48 l
    Schwenkwerk 15,7 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 340 l
    Hydrauliköltank 198 l
    DEF/AdBlue-Tank 70 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,67 m36.200 kg67,7 kPa
    3,2 m36.300 kg67,9 kPa
    Dreistegplatte700 mm2,67 m36.600 kg58,7 kPa
    3,2 m36.700 kg58,8 kPa
    Dreistegplatte800 mm2,67 m37.000 kg51,9 kPa
    3,2 m37.100 kg52 kPa
    Dreistegplatte900 mm2,67 m37.400 kg46,6 kPa
    3,2 m37.500 kg46,7 kPa
    *1
    • *1: 1,4 m³ (ISO gehäuft), Löffelgewicht 1.170 kg; Gegengewicht 7.600 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60027.200 kg2.990 mm
    700 *127.600 kg3.090 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 7.600 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 4.070 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 5.030 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,67 m
    Gewicht 1.780 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 3,2 m
    Gewicht 1.850 kg

    Löffel

    Löffel Größe 1,4 m³
    Löffel Gewicht 1.170 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,67 m246 kN214 kN222 kN213 kN
    3,2 m246 kN214 kN185 kN177 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,673,2
    A Max. Reichweite10.680 mm11.220 mm
    A' Max. Reichweite (am Boden)10.470 mm11.020 mm
    B Max. Grabtiefe6.360 mm6.900 mm
    B' Max. Grabtiefe für Niveau ,5 m6.250 mm6.800 mm
    C Max. Reichhöhe12.060 mm12.550 mm
    D Max. Schütthöhe8.750 mm9.230 mm
    D' Min. Schütthöhe4.330 mm3.650 mm
    E Min. Schwenkradius3.130 mm2.910 mm
    F Max. Grabtiefe vertikale Wand5.100 mm5.790 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    B Unterwagenlänge 4.970 mm
    *C Freiraum unter Gegengewicht 1.160 mm
    D Heckschwenkradius 3.600 mm
    D' Länge hinten 3.590 mm
    E Gesamtbreite des Oberwagens 2.990 mm
    F Gesamthöhe über Kabine 3.150 mm
    *G Mindestbodenfreiheit 500 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 1.070 mm

    Stiel Option 1

    Stiel 2,67 m
    M Gesamtlänge 11.330 mm
    N Gesamthöhe des Auslegers 3.370 mm

    Stiel Option 2

    Stiel 3,2 m
    M Gesamtlänge 11.210 mm
    N Gesamthöhe des Auslegers 3.320 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

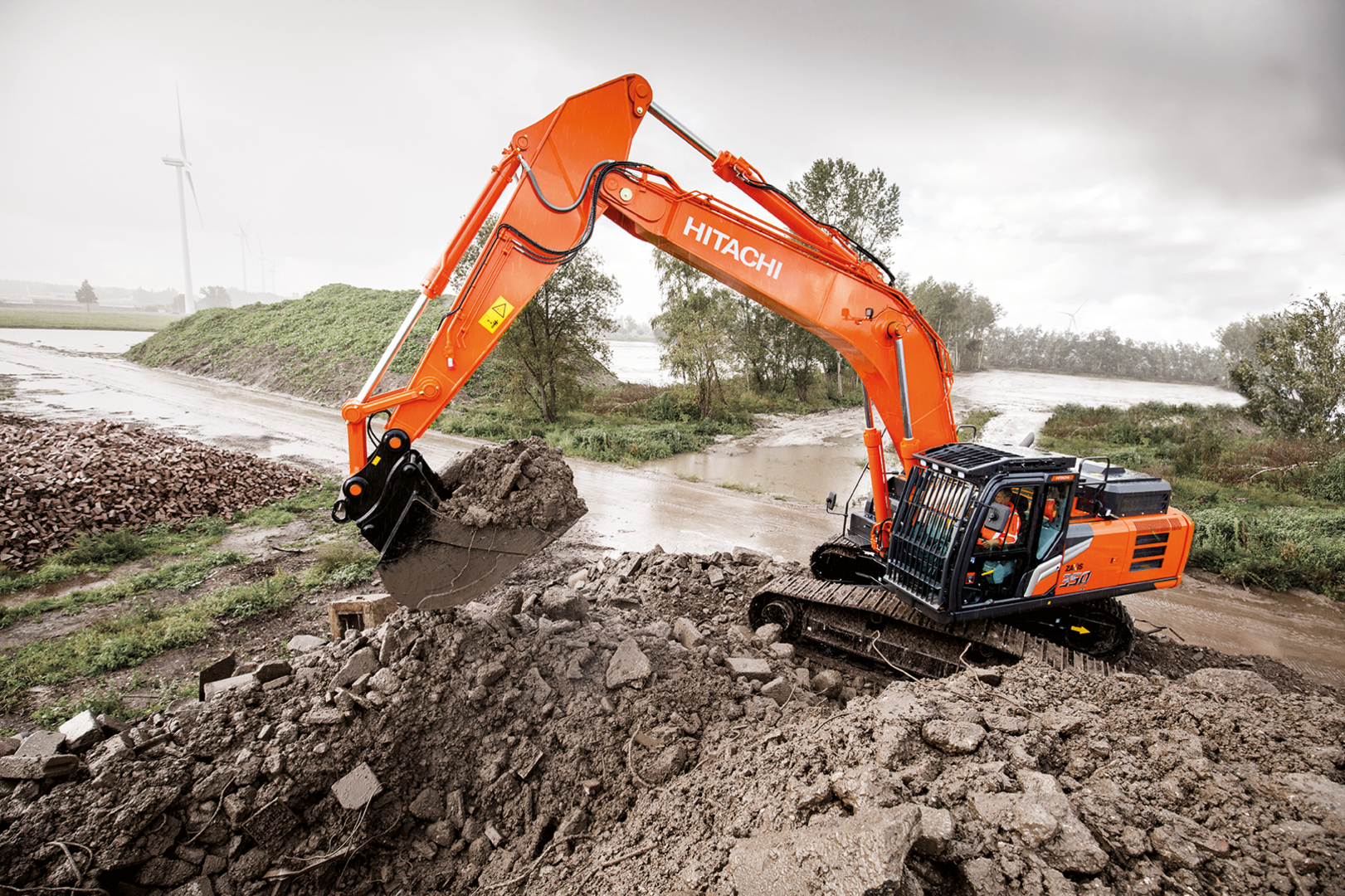

Der Hitachi ZX350-6 Raupenbagger

Die konsequente Weiterentwicklung des neuen Serie-7 Hitachi Baggers ZX300-7 zeigt sich vor allem im Bereich der Kraftstoffeinsparung, der einfachen und sicheren Bedienung und der Langlebigkeit aller Komponenten.

Die fünf Hauptmerkmale Leistung, Produktivität, Komfort, Robustheit und Zuverlässigkeit sorgen für bemerkenswert niedrige Gesamtbetriebskosten und maximale Unterstützung des Fahrers im rauhen Baustellenbetrieb.

Der ZX300-7 ist der klassische große Erdbaubagger, der außerdem über exzellente Hubkräfte für den Kanalbau verfügt und leicht transportierbar ist.

Downloads

Prospekt ZX350-7 DE (Deutsch) 9.20 MB
Download

KTEG CoPilot (Deutsch) 2.53 MB
Download

Flyer Leica (Deutsch) 10.47 MB
Download

Gebrauchtmaschinen

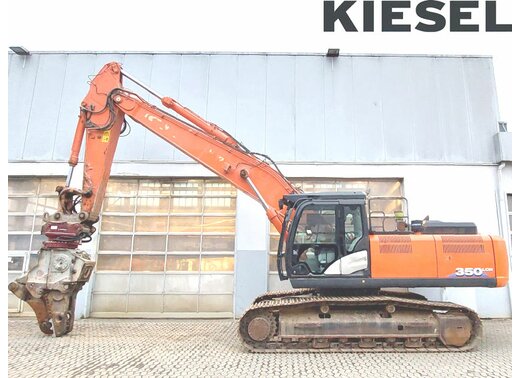

Hitachi ZX350LCN-6

Hitachi ZX350LCN-6

Referenz Nummer0010518096
Baujahr2018
Betriebsstunden5190
PreisAuf Anfrage

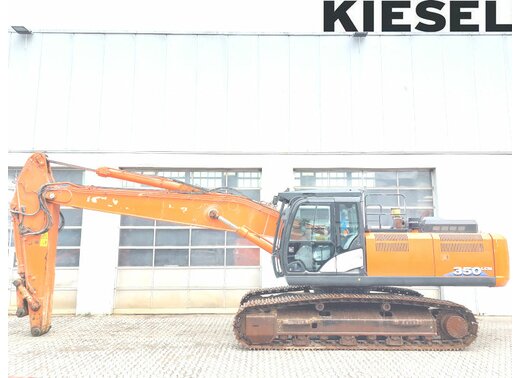

Hitachi ZX350LCN-5

Hitachi ZX350LCN-5

Referenz Nummer0010515374
Baujahr2015
Betriebsstunden9520
PreisAuf Anfrage
Hitachi ZX350LCN-6

Hitachi ZX350LCN-6

Referenz Nummer0010518097
Baujahr2018
Betriebsstunden4595
PreisAuf Anfrage
