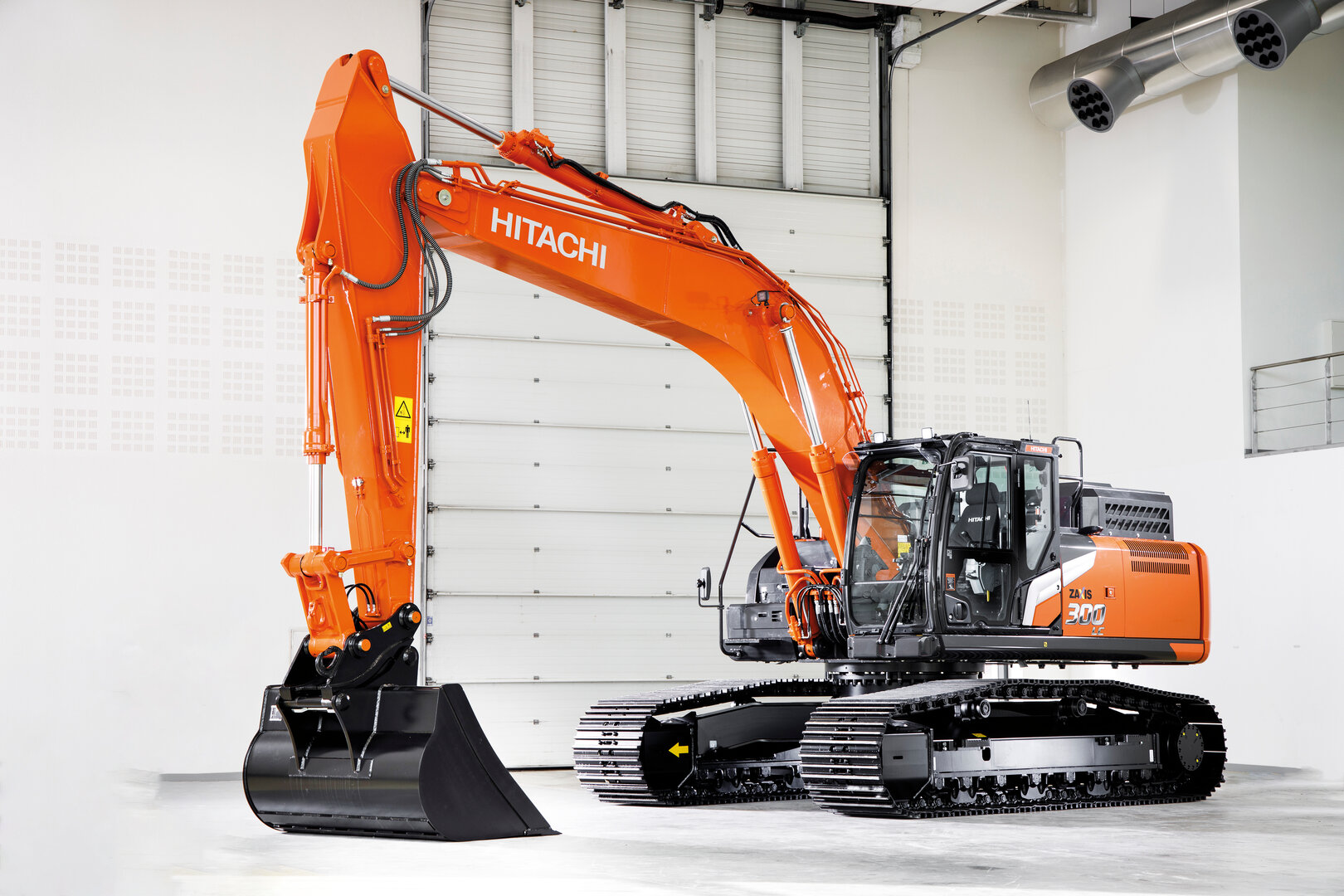

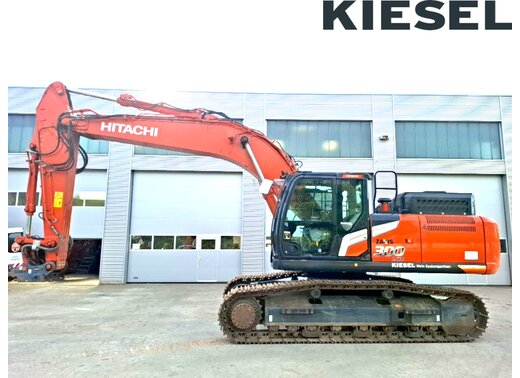

ZX300-7
| Betriebsgewicht: | 30.400 | kg |
| Löffelvolumen: | 1 | m³ |
| Motorleistung: | 197 | kW |
Highlights

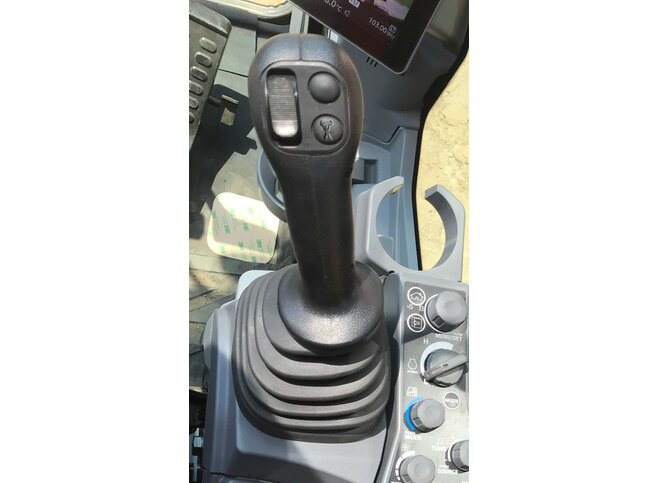

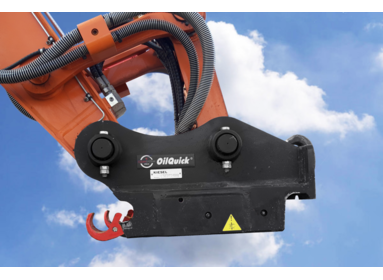

Leistung

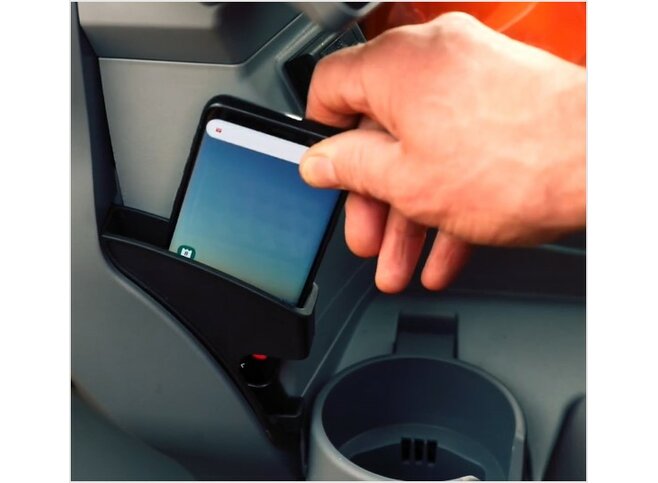

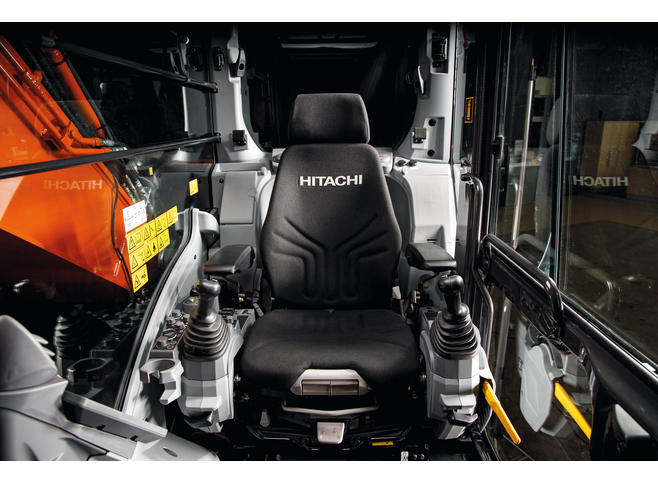

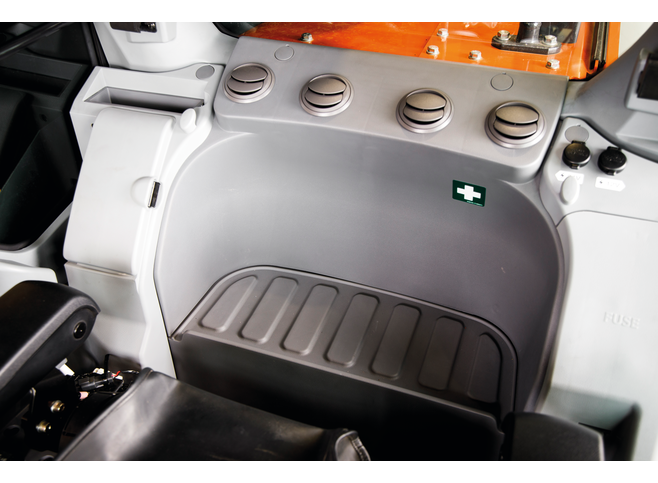

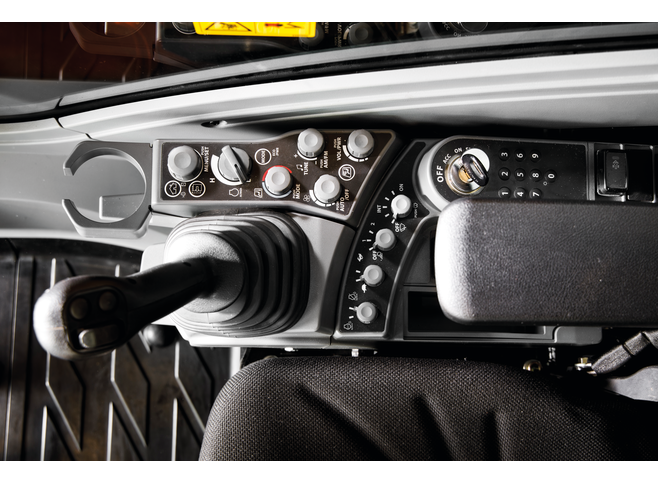

Komfort Kabine

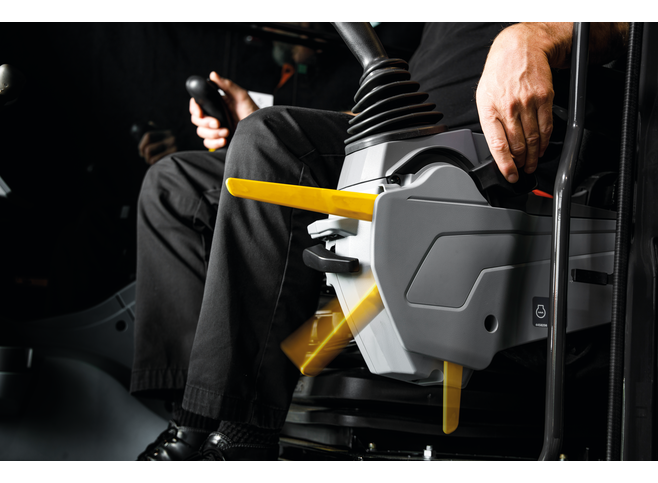

Sicherheit

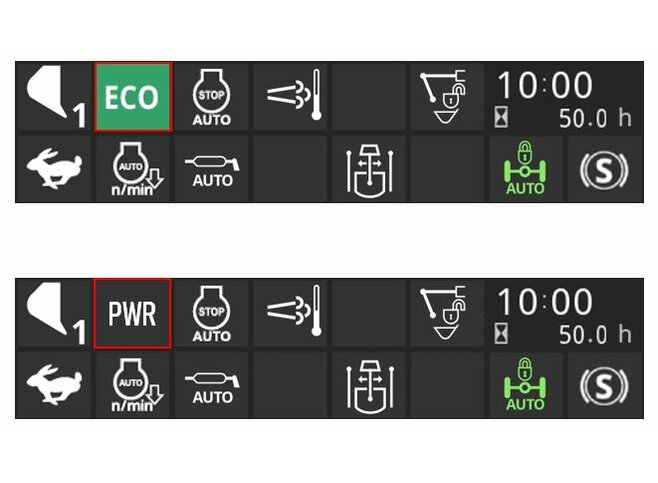

Umweltfreundlichkeit

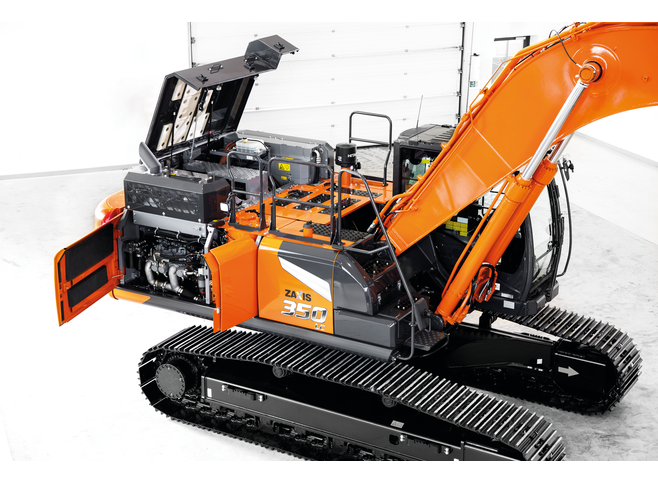

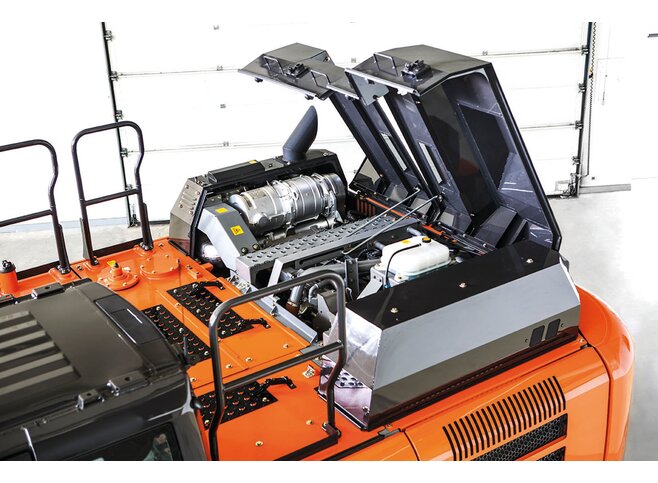

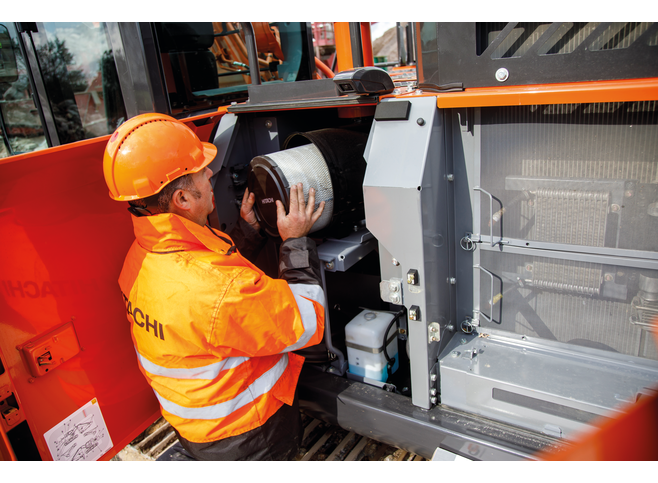

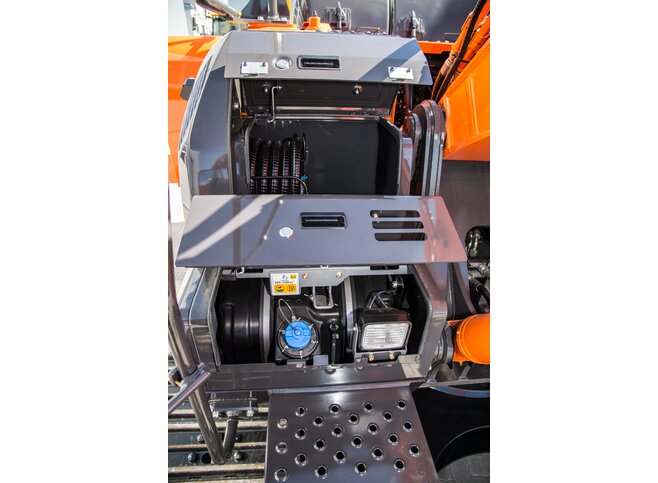

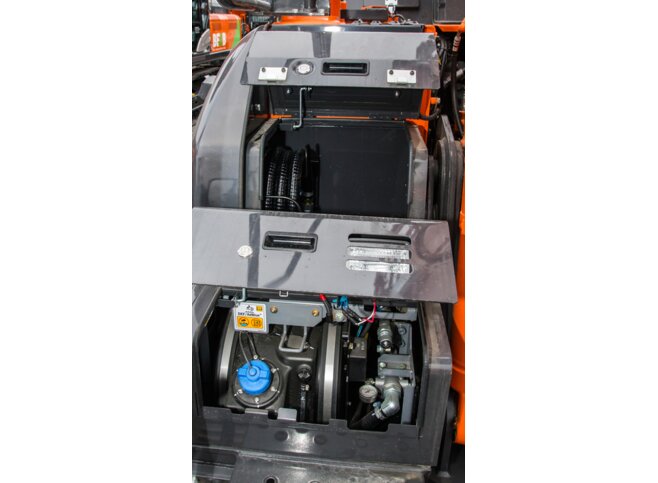

Wartung
Varianten
LC - Long Carriage
Langer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.
LCN - Long Carriage Narrow
Langer Unterwagen, jedoch ist die LCN-Variante im Vergleich zum LC-Unterwagen schmäler. Hauptgrund hierfür ist die Einhaltung der Transportbestimmungen. Ein schmälerer Unterwagen ist jedoch auch bei bestimmten, sehr harten Bodenverhältnissen von Vorteil.
VA - Verstellausleger
Der "Verstellausleger" besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter.

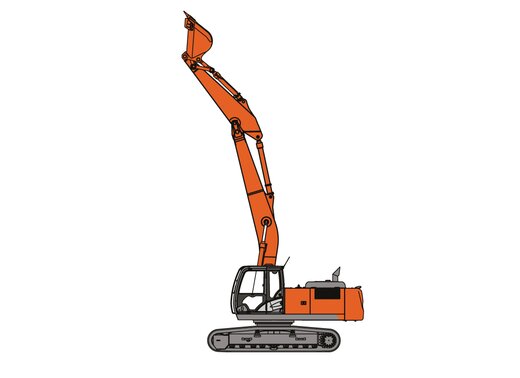

GA - Gerader Ausleger
Der "Gerade Ausleger" ist eine gestreckte Variante des Monoblock-Auslegers und wird durch die größere Reichhöhe vor allem im Abbruch eingesetzt.

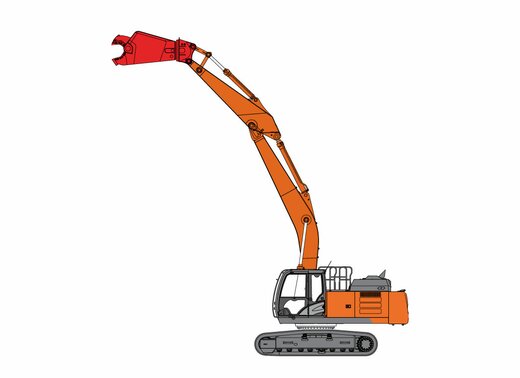

GSA - Gestreckter Ausleger
Der "Gestreckte Ausleger" ist ein Kompromiss zwischen "Monoblockausleger" und "Geradem Ausleger". Er eignet sich optimal für den Abbruch 2-stöckiger Gebäude und für Grab- und Sortierarbeiten.
SLF - Longfront
Extra langer Monoblock und Stiel in Leichtbauweise konzipiert für anspruchsvolle Böschungsarbeiten.
Löffelstiel
Passend zum Einsatz der Maschine kann zwischen mehreren Löffelstiellängen gewählt werden.
Technische Daten
Modell
- ZX300LC-7GA
- ZX300LCN-7GA
- ZX300LC-7GSA
- ZX300LCN-7GSA
- ZX300LC-7
- ZX300LCN-7
- ZX300LC-7VA
- ZX300LCN-7VA
-
MOTOR
Nennleistung
ISO 9249 (netto) 186 kW ISO 9249 (netto) 253 PS ISO 14396 (netto) 197 kW ISO 14396 (netto) 268 PS SAE J1349 (netto) 186 kW SAE J1349 (netto) 253 PS Drehzahl bei Nennleistung 1.900 1/min Modell Isuzu 6HK1X Maximales Drehmoment 1.050 Nm Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung Drehzahl Maximales Drehmoment 1.500 1/min Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung Hubraum 7,79 l Nachbehandlung DOC-, CSF- und SCR-System Bohrung 115 mm Hub 125 mm Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 128 Ah Schwenkwerk
Schwenkgeschwindigkeit 10,3 1/min Schwenkdrehmoment 90,5 kNm Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. -
HYDRAULIKSYSTEM

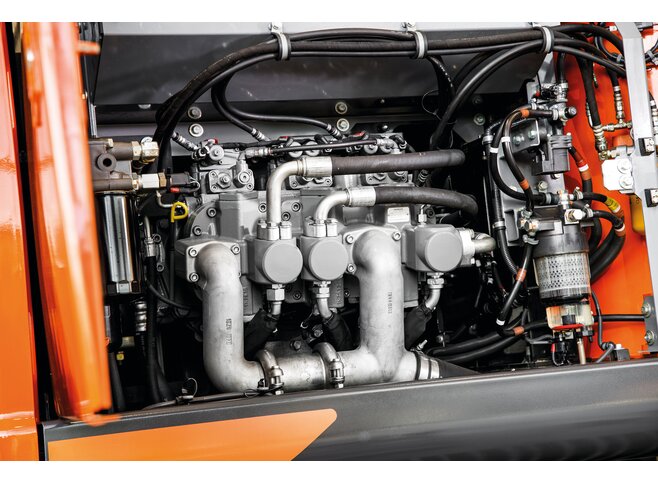

Hydraulikpumpen
Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge Maximaler Ölfluss (1x Axialkolbenpumpe) 210 l/min Maximaler Ölfluss (2x Axialkolbenpumpe) 236 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 34,7 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 1 Axialkolbenmotor Entlastungsventileinstellungen
Auslegerkreis 34,3 MPa Schwenkkreis 32,4 MPa Fahrkreis 34,3 MPa Vorsteuerkreis 3,9 MPa Leistungsverstärkung (Power-Boost) 38 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Ausleger 2 135 mm 95 mm Stiel 1 150 mm 105 mm Löffel 1 135 mm 90 mm Positionierung *1 1 150 mm 100 mm - *1: Für Verstell-Ausleger
-
UNTERWAGEN

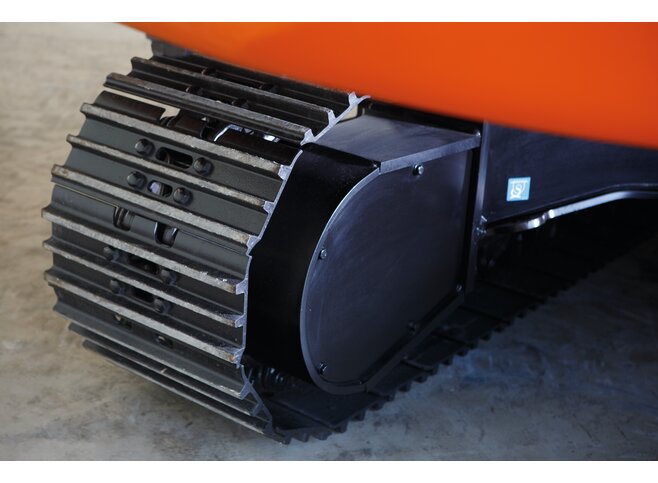

Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Anzahl der Rollen und Bodenplatten pro Seite
Laufrollen (je Seite) 8 Stück Tragrollen (je Seite) 2 Stück Anzahl der Bodenplatten (je Seite) 48 Stück Laufrollenschutz 3 Stück Fahrantrieb
Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam. Fahrgeschwindigkeit max. Schnellgang 5,2 km/h Fahrgeschwindigkeit Langsamgang 3,1 km/h Max. Traktionskraft 246 kN Steigvermögen (konstant) 35 ° -
OBERWAGEN
Schwenkgeschwindigkeit 10,3 min-1 Schwenkdrehmoment 90,5 kNm -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 69 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 103 LwA dB(A) -
FÜLLMENGEN
Kraftstofftank 510 l Motorkühlmittel 48 l Motoröl 48 l Schwenkwerk 12 l Fahrantrieb (je Seite) 9,4 l Hydrauliksystem 294 l Hydrauliköltank 163 l DEF/AdBlue-Tank 70 l -
GEWICHTE UND BODENDRUCK
Gegengewicht 5.600 kg Monoblockausleger (mit Stiel- und Auslegerzylinder) 3.290 kg Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 3.480 kg Stiel 1 (mit Löffelzylinder)
Länge 2,42 m Gewicht 1.410 kg Stiel 2 (mit Löffelzylinder)
Länge 3,11 m Gewicht 1.480 kg Löffel
Löffel Größe 1,25 m³ Löffel Gewicht 960 kg -
GRABKRAFT LÖFFEL UND STIEL
Stiellänge Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE: PCSA Stiel-Reißkraft ISO Stiel-Reißkraft SAE: PCSA 2,42 m 202 kN 175 kN 182 kN 174 kN 3,11 m 202 kN 175 kN 144 kN 138 kN 3 m *1 - *1: Bei Power-Boost (Leistungsverstärkung)
-
ARBEITSBEREICHE
Angaben
Stiellänge 3,11 A Max. Reichweite 11.240 mm A' Max. Reichweite (am Boden) 11.070 mm B Max. Grabtiefe 5.750 mm B' Max. Grabtiefe für Niveau ,5 m C Max. Reichhöhe 12.630 mm D Max. Schütthöhe 9.550 mm D' Min. Schütthöhe E Min. Schwenkradius 3.060 mm F Max. Grabtiefe vertikale Wand -
ABMESSUNGEN
Kette Dreistegplatte A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm B Unterwagenlänge 4.970 mm *C Freiraum unter Gegengewicht 1.130 mm D Heckschwenkradius 3.250 mm D' Länge hinten 3.210 mm E Gesamtbreite des Oberwagens 2.990 mm F Gesamthöhe über Kabine 3.120 mm *G Mindestbodenfreiheit 510 mm H Spurweite 2.590 mm I Kettenplattenbreite 600 mm J Unterwagenbreite 3.190 mm K Gesamtbreite 3.190 mm *L Laufwerkshöhe mit Dreistegplatten 1.070 mm
-
MOTOR
Nennleistung
ISO 9249 (netto) 186 kW ISO 9249 (netto) 253 PS ISO 14396 (netto) 197 kW ISO 14396 (netto) 268 PS SAE J1349 (netto) 186 kW SAE J1349 (netto) 253 PS Drehzahl bei Nennleistung 1.900 1/min Modell Isuzu 6HK1X Maximales Drehmoment 1.050 Nm Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung Drehzahl Maximales Drehmoment 1.500 1/min Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung Hubraum 7,79 l Nachbehandlung DOC-, CSF- und SCR-System Bohrung 115 mm Hub 125 mm Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 128 Ah Schwenkwerk
Schwenkgeschwindigkeit 10,3 1/min Schwenkdrehmoment 90,5 kNm Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. -
HYDRAULIKSYSTEM
Hydraulikpumpen
Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge Maximaler Ölfluss (1x Axialkolbenpumpe) 210 l/min Maximaler Ölfluss (2x Axialkolbenpumpe) 236 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 34,7 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 1 Axialkolbenmotor Entlastungsventileinstellungen
Auslegerkreis 34,3 MPa Schwenkkreis 32,4 MPa Fahrkreis 34,3 MPa Vorsteuerkreis 3,9 MPa Leistungsverstärkung (Power-Boost) 38 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Ausleger 2 135 mm 95 mm Stiel 1 150 mm 105 mm Löffel 1 135 mm 90 mm Positionierung *1 1 150 mm 100 mm - *1: Für Verstell-Ausleger
-
UNTERWAGEN
Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Anzahl der Rollen und Bodenplatten pro Seite
Laufrollen (je Seite) 8 Stück Tragrollen (je Seite) 2 Stück Anzahl der Bodenplatten (je Seite) 48 Stück Laufrollenschutz 3 Stück Fahrantrieb
Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam. Fahrgeschwindigkeit max. Schnellgang 5,2 km/h Fahrgeschwindigkeit Langsamgang 3,1 km/h Max. Traktionskraft 246 kN Steigvermögen (konstant) 35 ° -
OBERWAGEN
Schwenkgeschwindigkeit 10,3 min-1 Schwenkdrehmoment 90,5 kNm -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 69 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 103 LwA dB(A) -
FÜLLMENGEN
Kraftstofftank 510 l Motorkühlmittel 48 l Motoröl 48 l Schwenkwerk 12 l Fahrantrieb (je Seite) 9,4 l Hydrauliksystem 294 l Hydrauliköltank 163 l DEF/AdBlue-Tank 70 l -
GEWICHTE UND BODENDRUCK
Gegengewicht 5.600 kg Monoblockausleger (mit Stiel- und Auslegerzylinder) 3.290 kg Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 3.480 kg Stiel 1 (mit Löffelzylinder)
Länge 2,42 m Gewicht 1.410 kg Stiel 2 (mit Löffelzylinder)
Länge 3,11 m Gewicht 1.480 kg Löffel
Löffel Größe 1,25 m³ Löffel Gewicht 960 kg -
GRABKRAFT LÖFFEL UND STIEL
Stiellänge Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE: PCSA Stiel-Reißkraft ISO Stiel-Reißkraft SAE: PCSA 2,42 m 202 kN 175 kN 182 kN 174 kN 3,11 m 202 kN 175 kN 144 kN 138 kN 3 m *1 - *1: Bei Power-Boost (Leistungsverstärkung)
-
ARBEITSBEREICHE
Angaben
Stiellänge 3,11 A Max. Reichweite 11.240 mm A' Max. Reichweite (am Boden) 11.070 mm B Max. Grabtiefe 5.750 mm B' Max. Grabtiefe für Niveau ,5 m C Max. Reichhöhe 12.630 mm D Max. Schütthöhe 9.550 mm D' Min. Schütthöhe E Min. Schwenkradius 3.060 mm F Max. Grabtiefe vertikale Wand -
ABMESSUNGEN
Kette Dreistegplatte A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm B Unterwagenlänge 4.970 mm *C Freiraum unter Gegengewicht 1.130 mm D Heckschwenkradius 3.250 mm D' Länge hinten 3.210 mm E Gesamtbreite des Oberwagens 2.990 mm F Gesamthöhe über Kabine 3.120 mm *G Mindestbodenfreiheit 510 mm H Spurweite 2.390 mm I Kettenplattenbreite 600 mm J Unterwagenbreite 2.990 mm K Gesamtbreite 2.990 mm *L Laufwerkshöhe mit Dreistegplatten 1.070 mm
-
MOTOR
Nennleistung
ISO 9249 (netto) 186 kW ISO 9249 (netto) 253 PS ISO 14396 (netto) 197 kW ISO 14396 (netto) 268 PS SAE J1349 (netto) 186 kW SAE J1349 (netto) 253 PS Drehzahl bei Nennleistung 1.900 1/min Modell Isuzu 6HK1X Maximales Drehmoment 1.050 Nm Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung Drehzahl Maximales Drehmoment 1.500 1/min Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung Hubraum 7,79 l Nachbehandlung DOC-, CSF- und SCR-System Bohrung 115 mm Hub 125 mm Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 128 Ah Schwenkwerk
Schwenkgeschwindigkeit 10,3 1/min Schwenkdrehmoment 90,5 kNm Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. -
HYDRAULIKSYSTEM
Hydraulikpumpen
Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge Maximaler Ölfluss (1x Axialkolbenpumpe) 210 l/min Maximaler Ölfluss (2x Axialkolbenpumpe) 236 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 34,7 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 1 Axialkolbenmotor Entlastungsventileinstellungen
Auslegerkreis 34,3 MPa Schwenkkreis 32,4 MPa Fahrkreis 34,3 MPa Vorsteuerkreis 3,9 MPa Leistungsverstärkung (Power-Boost) 38 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Ausleger 2 135 mm 95 mm Stiel 1 150 mm 105 mm Löffel 1 135 mm 90 mm Positionierung *1 1 150 mm 100 mm - *1: Für Verstell-Ausleger
-
UNTERWAGEN
Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Anzahl der Rollen und Bodenplatten pro Seite
Laufrollen (je Seite) 8 Stück Tragrollen (je Seite) 2 Stück Anzahl der Bodenplatten (je Seite) 48 Stück Laufrollenschutz 3 Stück Fahrantrieb
Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam. Fahrgeschwindigkeit max. Schnellgang 5,2 km/h Fahrgeschwindigkeit Langsamgang 3,1 km/h Max. Traktionskraft 246 kN Steigvermögen (konstant) 35 ° -
OBERWAGEN
Schwenkgeschwindigkeit 10,3 min-1 Schwenkdrehmoment 90,5 kNm -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 69 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 103 LwA dB(A) -
FÜLLMENGEN
Kraftstofftank 510 l Motorkühlmittel 48 l Motoröl 48 l Schwenkwerk 12 l Fahrantrieb (je Seite) 9,4 l Hydrauliksystem 294 l Hydrauliköltank 163 l DEF/AdBlue-Tank 70 l -
GEWICHTE UND BODENDRUCK
Gegengewicht 5.600 kg Monoblockausleger (mit Stiel- und Auslegerzylinder) 3.290 kg Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 3.480 kg Stiel 1 (mit Löffelzylinder)
Länge 2,42 m Gewicht 1.410 kg Stiel 2 (mit Löffelzylinder)
Länge 3,11 m Gewicht 1.480 kg Löffel
Löffel Größe 1,25 m³ Löffel Gewicht 960 kg -
GRABKRAFT LÖFFEL UND STIEL
Stiellänge Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE: PCSA Stiel-Reißkraft ISO Stiel-Reißkraft SAE: PCSA 2,42 m 202 kN 175 kN 182 kN 174 kN 3,11 m 202 kN 175 kN 144 kN 138 kN 3 m *1 - *1: Bei Power-Boost (Leistungsverstärkung)
-
ARBEITSBEREICHE
Angaben
Stiellänge 2,42 3,11 A Max. Reichweite 10.330 mm 11.000 mm A' Max. Reichweite (am Boden) 10.150 mm 10.825 mm B Max. Grabtiefe 5.870 mm 6.560 mm B' Max. Grabtiefe für Niveau ,5 m C Max. Reichhöhe 11.190 mm 11.710 mm D Max. Schütthöhe 8.110 mm 8.620 mm D' Min. Schütthöhe E Min. Schwenkradius 3.600 mm 3.330 mm F Max. Grabtiefe vertikale Wand -
ABMESSUNGEN
Kette Dreistegplatte A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm B Unterwagenlänge 4.970 mm *C Freiraum unter Gegengewicht 1.130 mm D Heckschwenkradius 3.250 mm D' Länge hinten 3.210 mm E Gesamtbreite des Oberwagens 2.990 mm F Gesamthöhe über Kabine 3.120 mm *G Mindestbodenfreiheit 510 mm H Spurweite 2.590 mm I Kettenplattenbreite 600 mm J Unterwagenbreite 3.190 mm K Gesamtbreite 3.190 mm *L Laufwerkshöhe mit Dreistegplatten 1.070 mm Stiel Option 1
Stiel 2,42 m M Gesamtlänge 10.860 mm N Gesamthöhe des Auslegers 3.280 mm Stiel Option 2
Stiel 3,11 m M Gesamtlänge 10.860 mm N Gesamthöhe des Auslegers 3.240 mm
-
MOTOR
Nennleistung
ISO 9249 (netto) 186 kW ISO 9249 (netto) 253 PS ISO 14396 (netto) 197 kW ISO 14396 (netto) 268 PS SAE J1349 (netto) 186 kW SAE J1349 (netto) 253 PS Drehzahl bei Nennleistung 1.900 1/min Modell Isuzu 6HK1X Maximales Drehmoment 1.050 Nm Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung Drehzahl Maximales Drehmoment 1.500 1/min Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung Hubraum 7,79 l Nachbehandlung DOC-, CSF- und SCR-System Bohrung 115 mm Hub 125 mm Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 128 Ah Schwenkwerk
Schwenkgeschwindigkeit 10,3 1/min Schwenkdrehmoment 90,5 kNm Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. -
HYDRAULIKSYSTEM
Hydraulikpumpen
Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge Maximaler Ölfluss (1x Axialkolbenpumpe) 210 l/min Maximaler Ölfluss (2x Axialkolbenpumpe) 236 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 34,7 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 1 Axialkolbenmotor Entlastungsventileinstellungen
Auslegerkreis 34,3 MPa Schwenkkreis 32,4 MPa Fahrkreis 34,3 MPa Vorsteuerkreis 3,9 MPa Leistungsverstärkung (Power-Boost) 38 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Ausleger 2 135 mm 95 mm Stiel 1 150 mm 105 mm Löffel 1 135 mm 90 mm Positionierung *1 1 150 mm 100 mm - *1: Für Verstell-Ausleger
-
UNTERWAGEN
Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Anzahl der Rollen und Bodenplatten pro Seite
Laufrollen (je Seite) 8 Stück Tragrollen (je Seite) 2 Stück Anzahl der Bodenplatten (je Seite) 48 Stück Laufrollenschutz 3 Stück Fahrantrieb
Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam. Fahrgeschwindigkeit max. Schnellgang 5,2 km/h Fahrgeschwindigkeit Langsamgang 3,1 km/h Max. Traktionskraft 246 kN Steigvermögen (konstant) 35 ° -
OBERWAGEN
Schwenkgeschwindigkeit 10,3 min-1 Schwenkdrehmoment 90,5 kNm -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 69 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 103 LwA dB(A) -
FÜLLMENGEN
Kraftstofftank 510 l Motorkühlmittel 48 l Motoröl 48 l Schwenkwerk 12 l Fahrantrieb (je Seite) 9,4 l Hydrauliksystem 294 l Hydrauliköltank 163 l DEF/AdBlue-Tank 70 l -
GEWICHTE UND BODENDRUCK
Gegengewicht 5.600 kg Monoblockausleger (mit Stiel- und Auslegerzylinder) 3.290 kg Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 3.480 kg Stiel 1 (mit Löffelzylinder)
Länge 2,42 m Gewicht 1.410 kg Stiel 2 (mit Löffelzylinder)
Länge 3,11 m Gewicht 1.480 kg Löffel
Löffel Größe 1,25 m³ Löffel Gewicht 960 kg -
GRABKRAFT LÖFFEL UND STIEL
Stiellänge Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE: PCSA Stiel-Reißkraft ISO Stiel-Reißkraft SAE: PCSA 2,42 m 202 kN 175 kN 182 kN 174 kN 3,11 m 202 kN 175 kN 144 kN 138 kN 3 m *1 - *1: Bei Power-Boost (Leistungsverstärkung)
-
ARBEITSBEREICHE
Angaben
Stiellänge 2,42 3,11 A Max. Reichweite 10.330 mm 11.000 mm A' Max. Reichweite (am Boden) 10.150 mm 10.825 mm B Max. Grabtiefe 5.870 mm 6.560 mm B' Max. Grabtiefe für Niveau ,5 m C Max. Reichhöhe 11.190 mm 11.710 mm D Max. Schütthöhe 8.110 mm 8.620 mm D' Min. Schütthöhe E Min. Schwenkradius 3.600 mm 3.330 mm F Max. Grabtiefe vertikale Wand -
ABMESSUNGEN
Kette Dreistegplatte A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm B Unterwagenlänge 4.970 mm *C Freiraum unter Gegengewicht 1.130 mm D Heckschwenkradius 3.250 mm D' Länge hinten 3.210 mm E Gesamtbreite des Oberwagens 2.990 mm F Gesamthöhe über Kabine 3.120 mm *G Mindestbodenfreiheit 510 mm H Spurweite 2.390 mm I Kettenplattenbreite 600 mm J Unterwagenbreite 2.990 mm K Gesamtbreite 2.990 mm *L Laufwerkshöhe mit Dreistegplatten 1.070 mm Stiel Option 1
Stiel 2,42 m M Gesamtlänge 10.860 mm N Gesamthöhe des Auslegers 3.280 mm Stiel Option 2
Stiel 3,11 m M Gesamtlänge 10.860 mm N Gesamthöhe des Auslegers 3.240 mm
-
MOTOR
Nennleistung
ISO 9249 (netto) 186 kW ISO 9249 (netto) 253 PS ISO 14396 (netto) 197 kW ISO 14396 (netto) 268 PS SAE J1349 (netto) 186 kW SAE J1349 (netto) 253 PS Drehzahl bei Nennleistung 1.900 1/min Modell Isuzu 6HK1X Maximales Drehmoment 1.050 Nm Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung Drehzahl Maximales Drehmoment 1.500 1/min Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung Hubraum 7,79 l Nachbehandlung DOC-, CSF- und SCR-System Bohrung 115 mm Hub 125 mm Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 128 Ah Schwenkwerk
Schwenkgeschwindigkeit 10,3 1/min Schwenkdrehmoment 90,5 kNm Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. -
HYDRAULIKSYSTEM
Hydraulikpumpen
Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge Maximaler Ölfluss (1x Axialkolbenpumpe) 210 l/min Maximaler Ölfluss (2x Axialkolbenpumpe) 236 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 34,7 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 1 Axialkolbenmotor Entlastungsventileinstellungen
Auslegerkreis 34,3 MPa Schwenkkreis 32,4 MPa Fahrkreis 34,3 MPa Vorsteuerkreis 3,9 MPa Leistungsverstärkung (Power-Boost) 38 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Ausleger 2 135 mm 95 mm Stiel 1 150 mm 105 mm Löffel 1 135 mm 90 mm Positionierung *1 1 150 mm 100 mm - *1: Für Verstell-Ausleger
-
UNTERWAGEN
Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Anzahl der Rollen und Bodenplatten pro Seite
Laufrollen (je Seite) 8 Stück Tragrollen (je Seite) 2 Stück Anzahl der Bodenplatten (je Seite) 48 Stück Laufrollenschutz 3 Stück Fahrantrieb
Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam. Fahrgeschwindigkeit max. Schnellgang 5,2 km/h Fahrgeschwindigkeit Langsamgang 3,1 km/h Max. Traktionskraft 246 kN Steigvermögen (konstant) 35 ° -
OBERWAGEN
Schwenkgeschwindigkeit 10,3 min-1 Schwenkdrehmoment 90,5 kNm -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 69 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 103 LwA dB(A) -
FÜLLMENGEN
Kraftstofftank 510 l Motorkühlmittel 48 l Motoröl 48 l Schwenkwerk 12 l Fahrantrieb (je Seite) 9,4 l Hydrauliksystem 294 l Hydrauliköltank 163 l DEF/AdBlue-Tank 70 l -
GEWICHTE UND BODENDRUCK
Betriebsgewicht und Bodendruck
Bodenplattentyp Bodenplattenbreite Stiel Betriebsgewicht Bodendruck Dreistegplatte 600 mm 2,42 m 30.400 kg 56,7 kPa 3,11 m 30.400 kg 56,9 kPa Dreistegplatte 700 mm 2,42 m 30.700 kg 49,2 kPa 3,11 m 30.800 kg 49,4 kPa Dreistegplatte 800 mm 2,42 m 31.100 kg 43,6 kPa 3,11 m 31.200 kg 43,7 kPa Dreistegplatte 900 mm 2,42 m 31.500 kg 39,3 kPa *1 3,11 m 31.600 kg 39,4 kPa - *1: 1,25 m³ (ISO gehäuft), Löffelgewicht 960 kg; Gegengewicht 5.600 kg
Basisgewichte und Gesamtbreite
Bodenplattenbreite Gewicht Gesamtbreite 600 23.900 kg 3.190 mm 700 24.200 kg 3.290 mm 800 24.600 kg 3.390 mm 900 *1 25.000 kg 3.490 mm - *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
Gegengewicht 5.600 kg Monoblockausleger (mit Stiel- und Auslegerzylinder) 3.290 kg Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 3.480 kg Stiel 1 (mit Löffelzylinder)
Länge 2,42 m Gewicht 1.410 kg Stiel 2 (mit Löffelzylinder)
Länge 3,11 m Gewicht 1.480 kg Löffel
Löffel Größe 1,25 m³ Löffel Gewicht 960 kg -
GRABKRAFT LÖFFEL UND STIEL
Stiellänge Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE: PCSA Stiel-Reißkraft ISO Stiel-Reißkraft SAE: PCSA 2,42 m 202 kN 175 kN 182 kN 174 kN 3,11 m 202 kN 175 kN 144 kN 138 kN 3 m *1 - *1: Bei Power-Boost (Leistungsverstärkung)
-
ARBEITSBEREICHE
Angaben
Stiellänge 2,42 3,11 A Max. Reichweite 10.060 mm 10.710 mm A' Max. Reichweite (am Boden) 9.870 mm 10.520 mm B Max. Grabtiefe 6.530 mm 7.220 mm B' Max. Grabtiefe für Niveau ,5 m 6.310 mm 7.040 mm C Max. Reichhöhe 9.910 mm 10.280 mm D Max. Schütthöhe 6.980 mm 7.330 mm D' Min. Schütthöhe 3.450 mm 2.740 mm E Min. Schwenkradius 4.060 mm 3.900 mm F Max. Grabtiefe vertikale Wand 5.650 mm 6.480 mm -
ABMESSUNGEN
Kette Dreistegplatte A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm B Unterwagenlänge 4.970 mm *C Freiraum unter Gegengewicht 1.130 mm D Heckschwenkradius 3.250 mm D' Länge hinten 3.210 mm E Gesamtbreite des Oberwagens 2.990 mm F Gesamthöhe über Kabine 3.120 mm *G Mindestbodenfreiheit 510 mm H Spurweite 2.590 mm I Kettenplattenbreite 600 mm J Unterwagenbreite 3.190 mm K Gesamtbreite 3.190 mm *L Laufwerkshöhe mit Dreistegplatten 1.070 mm Stiel Option 1
Stiel 2,42 m M Gesamtlänge 10.710 mm N Gesamthöhe des Auslegers 3.470 mm Stiel Option 2
Stiel 3,11 m M Gesamtlänge 10.610 mm N Gesamthöhe des Auslegers 3.240 mm
-
MOTOR
Nennleistung
ISO 9249 (netto) 186 kW ISO 9249 (netto) 253 PS ISO 14396 (netto) 197 kW ISO 14396 (netto) 268 PS SAE J1349 (netto) 186 kW SAE J1349 (netto) 253 PS Drehzahl bei Nennleistung 1.900 1/min Modell Isuzu 6HK1X Maximales Drehmoment 1.050 Nm Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung Drehzahl Maximales Drehmoment 1.500 1/min Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung Hubraum 7,79 l Nachbehandlung DOC-, CSF- und SCR-System Bohrung 115 mm Hub 125 mm Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 128 Ah Schwenkwerk
Schwenkgeschwindigkeit 10,3 1/min Schwenkdrehmoment 90,5 kNm Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. -
HYDRAULIKSYSTEM
Hydraulikpumpen
Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge Maximaler Ölfluss (1x Axialkolbenpumpe) 210 l/min Maximaler Ölfluss (2x Axialkolbenpumpe) 236 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 34,7 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 1 Axialkolbenmotor Entlastungsventileinstellungen
Auslegerkreis 34,3 MPa Schwenkkreis 32,4 MPa Fahrkreis 34,3 MPa Vorsteuerkreis 3,9 MPa Leistungsverstärkung (Power-Boost) 38 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Ausleger 2 135 mm 95 mm Stiel 1 150 mm 105 mm Löffel 1 135 mm 90 mm Positionierung *1 1 150 mm 100 mm - *1: Für Verstell-Ausleger
-
UNTERWAGEN
Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Anzahl der Rollen und Bodenplatten pro Seite
Laufrollen (je Seite) 8 Stück Tragrollen (je Seite) 2 Stück Anzahl der Bodenplatten (je Seite) 48 Stück Laufrollenschutz 3 Stück Fahrantrieb
Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam. Fahrgeschwindigkeit max. Schnellgang 5,2 km/h Fahrgeschwindigkeit Langsamgang 3,1 km/h Max. Traktionskraft 246 kN Steigvermögen (konstant) 35 ° -
OBERWAGEN
Schwenkgeschwindigkeit 10,3 min-1 Schwenkdrehmoment 90,5 kNm -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 69 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 103 LwA dB(A) -
FÜLLMENGEN
Kraftstofftank 510 l Motorkühlmittel 48 l Motoröl 48 l Schwenkwerk 12 l Fahrantrieb (je Seite) 9,4 l Hydrauliksystem 294 l Hydrauliköltank 163 l DEF/AdBlue-Tank 70 l -
GEWICHTE UND BODENDRUCK
Betriebsgewicht und Bodendruck
Bodenplattentyp Bodenplattenbreite Stiel Betriebsgewicht Bodendruck Dreistegplatte 600 mm 2,42 m 30.200 kg 56,5 kPa 3,11 m 30.300 kg 56,6 kPa Dreistegplatte 700 mm 2,42 m 30.600 kg 49 kPa 3,11 m 30.700 kg 49,1 kPa *1 - *1: 1,25 m³ (ISO gehäuft), Löffelgewicht 960 kg; Gegengewicht 5.600 kg
Gegengewicht 5.600 kg Monoblockausleger (mit Stiel- und Auslegerzylinder) 3.290 kg Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 3.480 kg Stiel 1 (mit Löffelzylinder)
Länge 2,42 m Gewicht 1.410 kg Stiel 2 (mit Löffelzylinder)
Länge 3,11 m Gewicht 1.480 kg Löffel
Löffel Größe 1,25 m³ Löffel Gewicht 960 kg -
GRABKRAFT LÖFFEL UND STIEL
Stiellänge Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE: PCSA Stiel-Reißkraft ISO Stiel-Reißkraft SAE: PCSA 2,42 m 202 kN 175 kN 182 kN 174 kN 3,11 m 202 kN 175 kN 144 kN 138 kN 3 m *1 - *1: Bei Power-Boost (Leistungsverstärkung)
-
ARBEITSBEREICHE
Angaben
Stiellänge 2,42 3,11 A Max. Reichweite 10.060 mm 10.710 mm A' Max. Reichweite (am Boden) 9.870 mm 10.520 mm B Max. Grabtiefe 6.530 mm 7.220 mm B' Max. Grabtiefe für Niveau ,5 m 6.310 mm 7.040 mm C Max. Reichhöhe 9.910 mm 10.280 mm D Max. Schütthöhe 6.980 mm 7.330 mm D' Min. Schütthöhe 3.450 mm 2.740 mm E Min. Schwenkradius 4.060 mm 3.900 mm F Max. Grabtiefe vertikale Wand 5.650 mm 6.480 mm -
ABMESSUNGEN
Kette Dreistegplatte A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm B Unterwagenlänge 4.970 mm *C Freiraum unter Gegengewicht 1.130 mm D Heckschwenkradius 3.250 mm D' Länge hinten 3.210 mm E Gesamtbreite des Oberwagens 2.990 mm F Gesamthöhe über Kabine 3.120 mm *G Mindestbodenfreiheit 510 mm H Spurweite 2.390 mm I Kettenplattenbreite 600 mm J Unterwagenbreite 2.990 mm K Gesamtbreite 2.990 mm *L Laufwerkshöhe mit Dreistegplatten 1.070 mm Stiel Option 1
Stiel 2,42 m M Gesamtlänge 10.710 mm N Gesamthöhe des Auslegers 3.470 mm Stiel Option 2
Stiel 3,11 m M Gesamtlänge 10.610 mm N Gesamthöhe des Auslegers 3.240 mm
-
MOTOR
Nennleistung
ISO 9249 (netto) 186 kW ISO 9249 (netto) 253 PS ISO 14396 (netto) 197 kW ISO 14396 (netto) 268 PS SAE J1349 (netto) 186 kW SAE J1349 (netto) 253 PS Drehzahl bei Nennleistung 1.900 1/min Modell Isuzu 6HK1X Maximales Drehmoment 1.050 Nm Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung Drehzahl Maximales Drehmoment 1.500 1/min Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung Hubraum 7,79 l Nachbehandlung DOC-, CSF- und SCR-System Bohrung 115 mm Hub 125 mm Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 128 Ah Schwenkwerk
Schwenkgeschwindigkeit 10,3 1/min Schwenkdrehmoment 90,5 kNm Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. -
HYDRAULIKSYSTEM
Hydraulikpumpen
Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge Maximaler Ölfluss (1x Axialkolbenpumpe) 210 l/min Maximaler Ölfluss (2x Axialkolbenpumpe) 236 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 34,7 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 1 Axialkolbenmotor Entlastungsventileinstellungen
Auslegerkreis 34,3 MPa Schwenkkreis 32,4 MPa Fahrkreis 34,3 MPa Vorsteuerkreis 3,9 MPa Leistungsverstärkung (Power-Boost) 38 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Ausleger 2 135 mm 95 mm Stiel 1 150 mm 105 mm Löffel 1 135 mm 90 mm Positionierung *1 1 150 mm 100 mm - *1: Für Verstell-Ausleger
-
UNTERWAGEN
Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Anzahl der Rollen und Bodenplatten pro Seite
Laufrollen (je Seite) 8 Stück Tragrollen (je Seite) 2 Stück Anzahl der Bodenplatten (je Seite) 48 Stück Laufrollenschutz 3 Stück Fahrantrieb
Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam. Fahrgeschwindigkeit max. Schnellgang 5,2 km/h Fahrgeschwindigkeit Langsamgang 3,1 km/h Max. Traktionskraft 246 kN Steigvermögen (konstant) 35 ° -
OBERWAGEN
Schwenkgeschwindigkeit 10,3 min-1 Schwenkdrehmoment 90,5 kNm -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 69 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 103 LwA dB(A) -
FÜLLMENGEN
Kraftstofftank 510 l Motorkühlmittel 48 l Motoröl 48 l Schwenkwerk 12 l Fahrantrieb (je Seite) 9,4 l Hydrauliksystem 294 l Hydrauliköltank 163 l DEF/AdBlue-Tank 70 l -
GEWICHTE UND BODENDRUCK
Betriebsgewicht und Bodendruck
Bodenplattentyp Bodenplattenbreite Stiel Betriebsgewicht Bodendruck Dreistegplatte 600 mm 2,42 m 30.900 kg 57,8 kPa 3,11 m 31.000 kg 57,9 kPa Dreistegplatte 700 mm 2,42 m 31.300 kg 50,2 kPa 3,11 m 31.400 kg 50,3 kPa Dreistegplatte 800 mm 2,42 m 31.700 kg 44,5 kPa 3,11 m 31.800 kg 44,6 kPa Dreistegplatte 900 mm 2,42 m 32.100 kg 40 kPa *1 3,11 m 32.200 kg 40,1 kPa - *1: 1,25 m³ (ISO gehäuft), Löffelgewicht 960 kg; Gegengewicht 5.600 kg
Basisgewichte und Gesamtbreite
Bodenplattenbreite Gewicht Gesamtbreite 600 23.900 kg 3.190 mm 700 24.200 kg 3.290 mm 800 24.600 kg 3.390 mm 900 *1 25.000 kg 3.490 mm - *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
Gegengewicht 5.600 kg Monoblockausleger (mit Stiel- und Auslegerzylinder) 3.290 kg Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 3.480 kg Stiel 1 (mit Löffelzylinder)
Länge 2,42 m Gewicht 1.410 kg Stiel 2 (mit Löffelzylinder)
Länge 3,11 m Gewicht 1.480 kg Löffel
Löffel Größe 1,25 m³ Löffel Gewicht 960 kg -
GRABKRAFT LÖFFEL UND STIEL
Stiellänge Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE: PCSA Stiel-Reißkraft ISO Stiel-Reißkraft SAE: PCSA 2,42 m 202 kN 175 kN 182 kN 174 kN 3,11 m 202 kN 175 kN 144 kN 138 kN 3 m *1 - *1: Bei Power-Boost (Leistungsverstärkung)
-
ARBEITSBEREICHE
Angaben
Stiellänge 2,42 3,11 A Max. Reichweite 10.070 mm 10.740 mm A' Max. Reichweite (am Boden) 9.880 mm 10.550 mm B Max. Grabtiefe 6.050 mm 6.740 mm B' Max. Grabtiefe für Niveau ,5 m 5.940 mm 6.640 mm C Max. Reichhöhe 11.450 mm 12.020 mm D Max. Schütthöhe 8.340 mm 8.900 mm D' Min. Schütthöhe 4.340 mm 3.470 mm E Min. Schwenkradius 2.870 mm 2.630 mm F Max. Grabtiefe vertikale Wand 5.080 mm 5.820 mm -
ABMESSUNGEN
Kette Dreistegplatte A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm B Unterwagenlänge 4.970 mm *C Freiraum unter Gegengewicht 1.130 mm D Heckschwenkradius 3.250 mm D' Länge hinten 3.210 mm E Gesamtbreite des Oberwagens 2.990 mm F Gesamthöhe über Kabine 3.120 mm *G Mindestbodenfreiheit 510 mm H Spurweite 2.590 mm I Kettenplattenbreite 600 mm J Unterwagenbreite 3.190 mm K Gesamtbreite 3.190 mm *L Laufwerkshöhe mit Dreistegplatten 1.070 mm Stiel Option 1
Stiel 2,42 m M Gesamtlänge 10.420 mm N Gesamthöhe des Auslegers 3.220 mm Stiel Option 2
Stiel 3,11 m M Gesamtlänge 10.610 mm N Gesamthöhe des Auslegers 3.240 mm
-
MOTOR
Nennleistung
ISO 9249 (netto) 186 kW ISO 9249 (netto) 253 PS ISO 14396 (netto) 197 kW ISO 14396 (netto) 268 PS SAE J1349 (netto) 186 kW SAE J1349 (netto) 253 PS Drehzahl bei Nennleistung 1.900 1/min Modell Isuzu 6HK1X Maximales Drehmoment 1.050 Nm Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung Drehzahl Maximales Drehmoment 1.500 1/min Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung Hubraum 7,79 l Nachbehandlung DOC-, CSF- und SCR-System Bohrung 115 mm Hub 125 mm Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 128 Ah Schwenkwerk
Schwenkgeschwindigkeit 10,3 1/min Schwenkdrehmoment 90,5 kNm Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. -
HYDRAULIKSYSTEM
Hydraulikpumpen
Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge Maximaler Ölfluss (1x Axialkolbenpumpe) 210 l/min Maximaler Ölfluss (2x Axialkolbenpumpe) 236 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 34,7 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 1 Axialkolbenmotor Entlastungsventileinstellungen
Auslegerkreis 34,3 MPa Schwenkkreis 32,4 MPa Fahrkreis 34,3 MPa Vorsteuerkreis 3,9 MPa Leistungsverstärkung (Power-Boost) 38 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Ausleger 2 135 mm 95 mm Stiel 1 150 mm 105 mm Löffel 1 135 mm 90 mm Positionierung *1 1 150 mm 100 mm - *1: Für Verstell-Ausleger
-
UNTERWAGEN
Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern. Anzahl der Rollen und Bodenplatten pro Seite
Laufrollen (je Seite) 8 Stück Tragrollen (je Seite) 2 Stück Anzahl der Bodenplatten (je Seite) 48 Stück Laufrollenschutz 3 Stück Fahrantrieb
Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam. Fahrgeschwindigkeit max. Schnellgang 5,2 km/h Fahrgeschwindigkeit Langsamgang 3,1 km/h Max. Traktionskraft 246 kN Steigvermögen (konstant) 35 ° -
OBERWAGEN
Schwenkgeschwindigkeit 10,3 min-1 Schwenkdrehmoment 90,5 kNm -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 69 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 103 LwA dB(A) -
FÜLLMENGEN
Kraftstofftank 510 l Motorkühlmittel 48 l Motoröl 48 l Schwenkwerk 12 l Fahrantrieb (je Seite) 9,4 l Hydrauliksystem 294 l Hydrauliköltank 163 l DEF/AdBlue-Tank 70 l -
GEWICHTE UND BODENDRUCK
Betriebsgewicht und Bodendruck
Bodenplattentyp Bodenplattenbreite Stiel Betriebsgewicht Bodendruck Dreistegplatte 600 mm 2,42 m 30.800 kg 57,5 kPa 3,11 m 30.800 kg 57,7 kPa Dreistegplatte 700 mm 2,42 m 31.200 kg 49,9 kPa 3,11 m 31.200 kg 50 kPa *1 - *1: 1,25 m³ (ISO gehäuft), Löffelgewicht 960 kg; Gegengewicht 5.600 kg
Gegengewicht 5.600 kg Monoblockausleger (mit Stiel- und Auslegerzylinder) 3.290 kg Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 3.480 kg Stiel 1 (mit Löffelzylinder)
Länge 2,42 m Gewicht 1.410 kg Stiel 2 (mit Löffelzylinder)
Länge 3,11 m Gewicht 1.480 kg Löffel
Löffel Größe 1,25 m³ Löffel Gewicht 960 kg -
GRABKRAFT LÖFFEL UND STIEL
Stiellänge Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE: PCSA Stiel-Reißkraft ISO Stiel-Reißkraft SAE: PCSA 2,42 m 202 kN 175 kN 182 kN 174 kN 3,11 m 202 kN 175 kN 144 kN 138 kN 3 m *1 - *1: Bei Power-Boost (Leistungsverstärkung)
-
ARBEITSBEREICHE
Angaben
Stiellänge 2,42 3,11 A Max. Reichweite 10.070 mm 10.740 mm A' Max. Reichweite (am Boden) 9.880 mm 10.550 mm B Max. Grabtiefe 6.050 mm 6.740 mm B' Max. Grabtiefe für Niveau ,5 m 5.940 mm 6.640 mm C Max. Reichhöhe 11.450 mm 12.020 mm D Max. Schütthöhe 8.340 mm 8.900 mm D' Min. Schütthöhe 4.340 mm 3.470 mm E Min. Schwenkradius 2.870 mm 2.630 mm F Max. Grabtiefe vertikale Wand 5.080 mm 5.820 mm -
ABMESSUNGEN
Kette Dreistegplatte A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm B Unterwagenlänge 4.970 mm *C Freiraum unter Gegengewicht 1.130 mm D Heckschwenkradius 3.250 mm D' Länge hinten 3.210 mm E Gesamtbreite des Oberwagens 2.990 mm F Gesamthöhe über Kabine 3.120 mm *G Mindestbodenfreiheit 510 mm H Spurweite 2.390 mm I Kettenplattenbreite 600 mm J Unterwagenbreite 2.990 mm K Gesamtbreite 2.990 mm *L Laufwerkshöhe mit Dreistegplatten 1.070 mm Stiel Option 1
Stiel 2,42 m M Gesamtlänge 10.420 mm N Gesamthöhe des Auslegers 3.220 mm Stiel Option 2
Stiel 3,11 m M Gesamtlänge 10.610 mm N Gesamthöhe des Auslegers 3.240 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

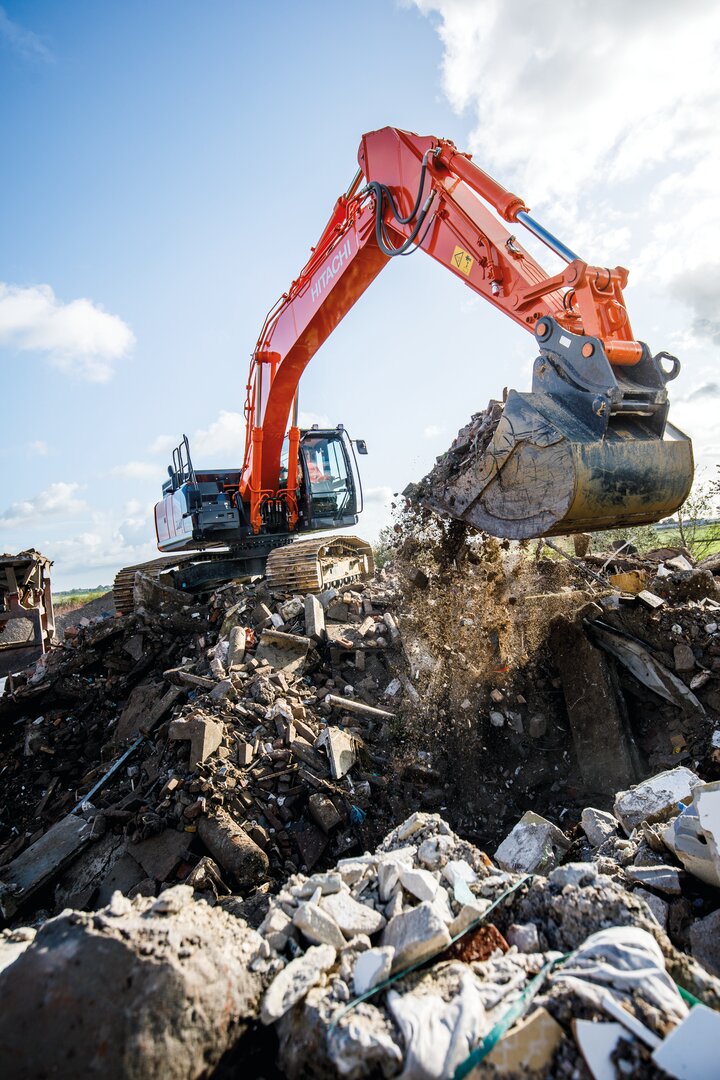

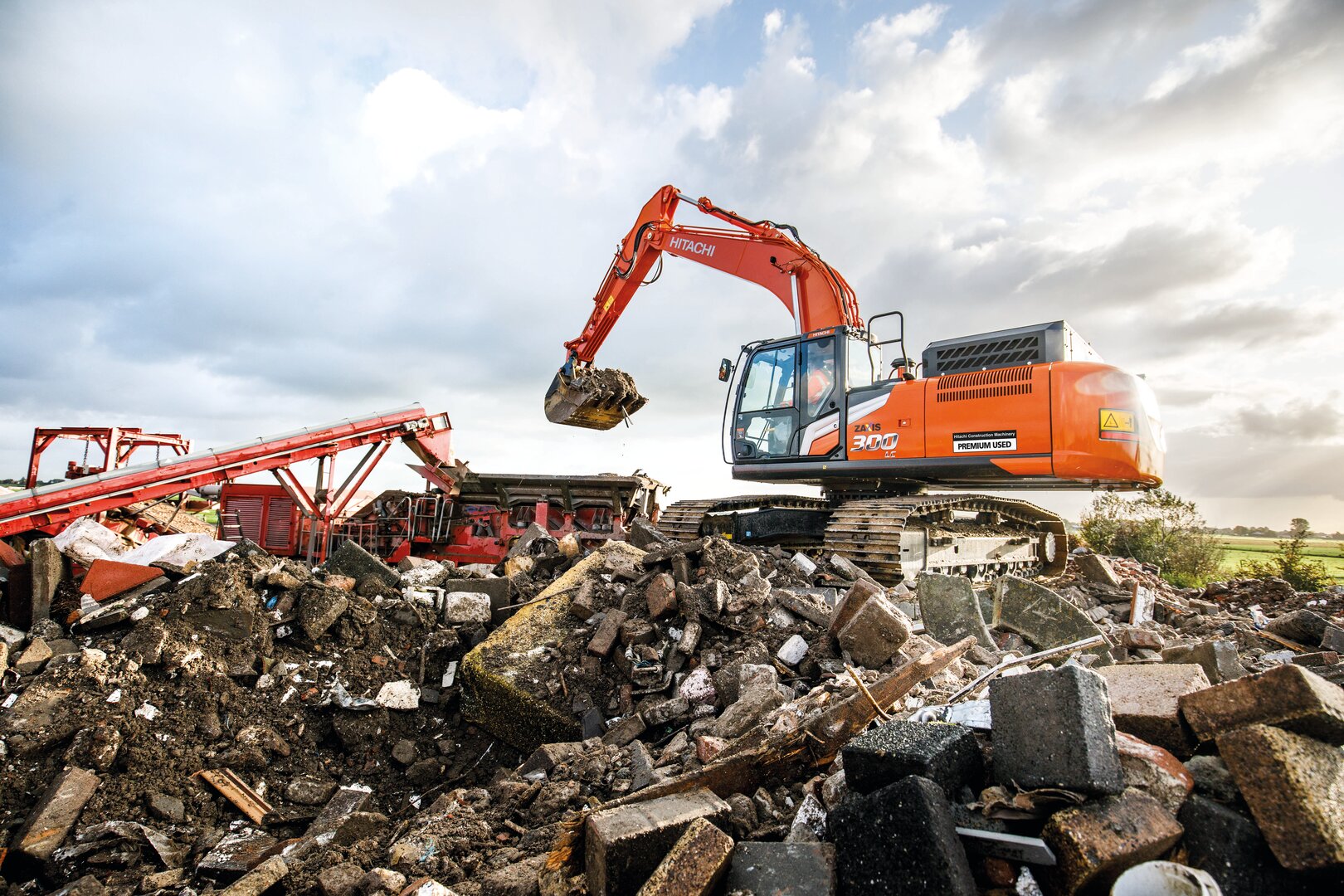

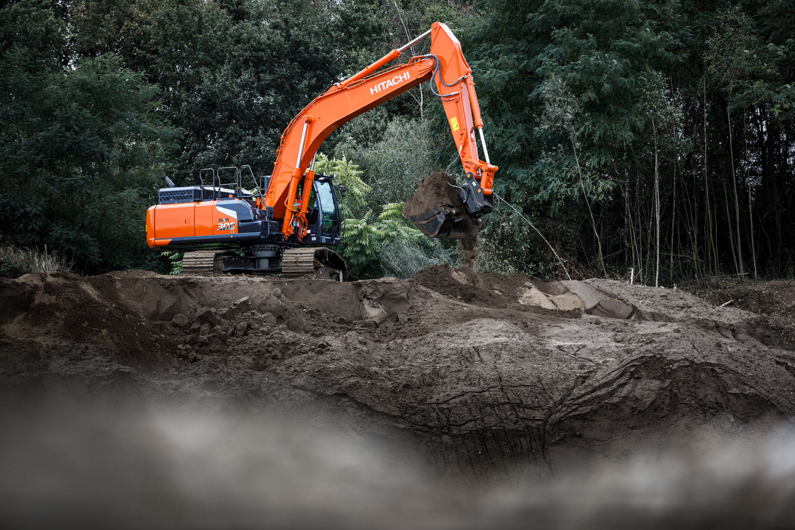

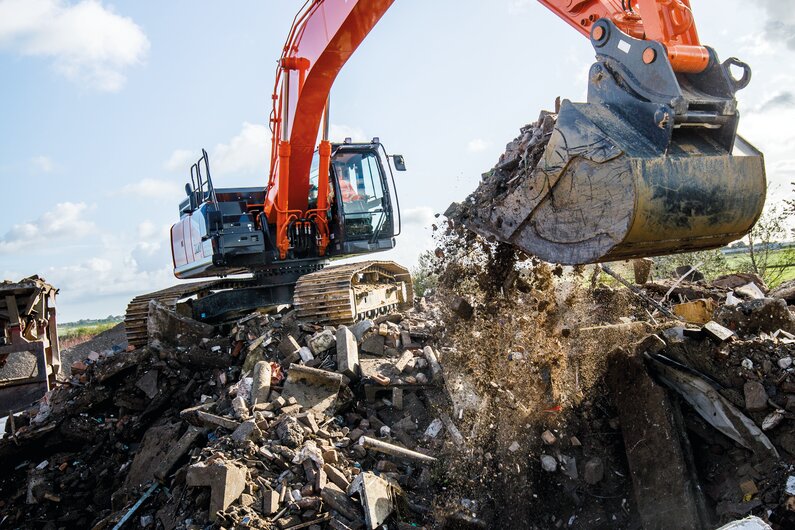

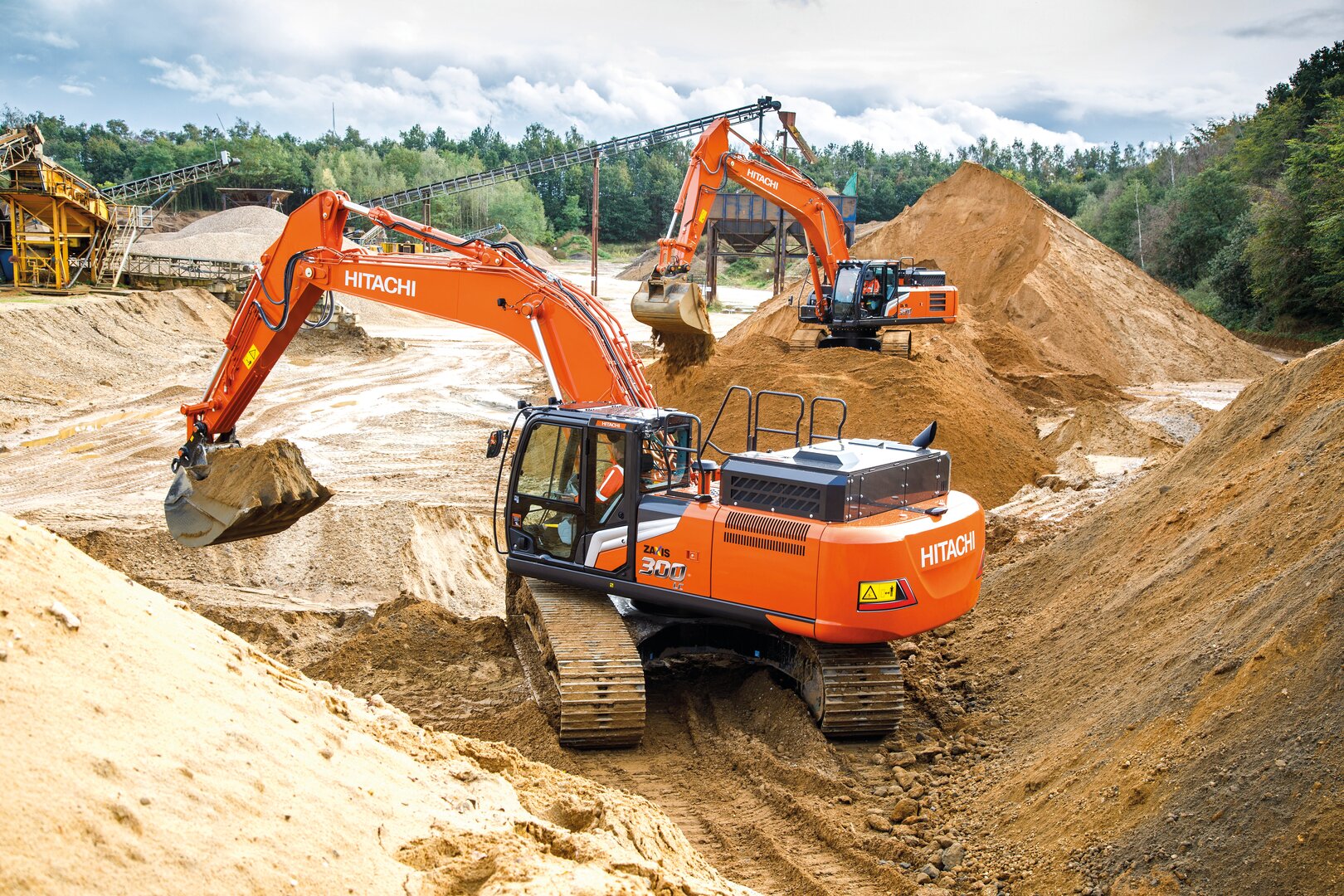

Der Hitachi ZX300-7 Raupenbagger
Die konsequente Weiterentwicklung des neuen Serie-7 Hitachi Baggers ZX300-7 zeigt sich vor allem im Bereich der Kraftstoffeinsparung, der einfachen und sicheren Bedienung und der Langlebigkeit aller Komponenten.
Die fünf Hauptmerkmale Leistung, Produktivität, Komfort, Robustheit und Zuverlässigkeit sorgen für bemerkenswert niedrige Gesamtbetriebskosten und maximale Unterstützung des Fahrers im rauhen Baustellenbetrieb.
Der ZX300-7 ist der klassische große Erdbaubagger, der außerdem über exzellente Hubkräfte für den Kanalbau verfügt und leicht transportierbar ist.
Downloads
Gebrauchtmaschinen

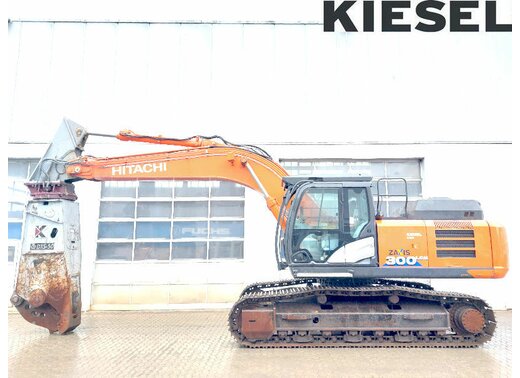

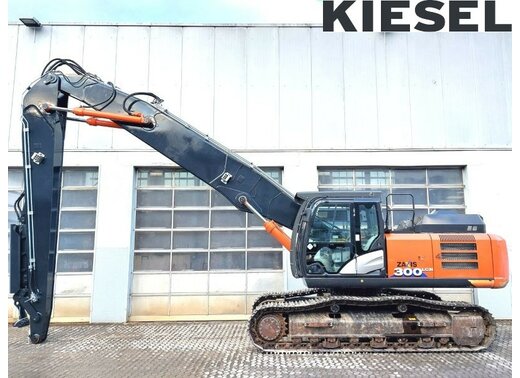

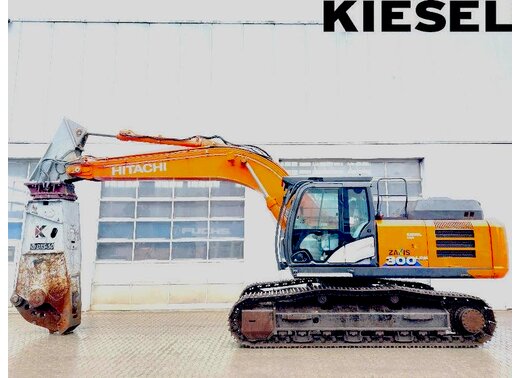

Hitachi ZX300LCN-6
| Referenz Nummer | 0010517508 |
| Baujahr | 2018 |
| Betriebsstunden | 5320 |
| Preis | Auf Anfrage |

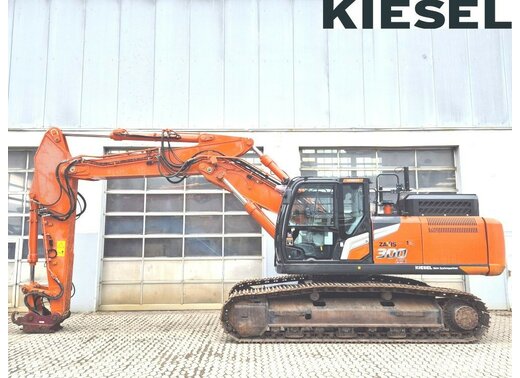

Hitachi ZX300LCN-7
| Referenz Nummer | 0010522650 |
| Baujahr | 2022 |
| Betriebsstunden | 6 |
| Preis | Auf Anfrage |
Hitachi ZX290LCN-5
| Referenz Nummer | 0010512208 |
| Baujahr | 2012 |
| Betriebsstunden | 10055 |
| Preis | 59.000,00 € |
