EX1200-7

Betriebsgewicht: 115.000 kg
Löffelvolumen: 6
Motorleistung: 567 kW
Leistung
Leistung

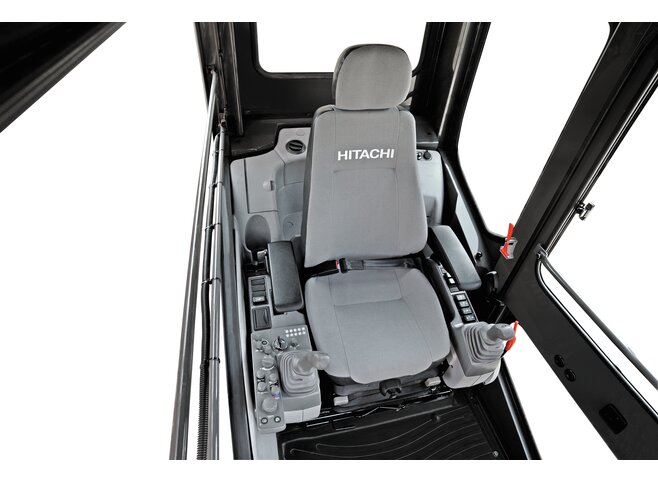

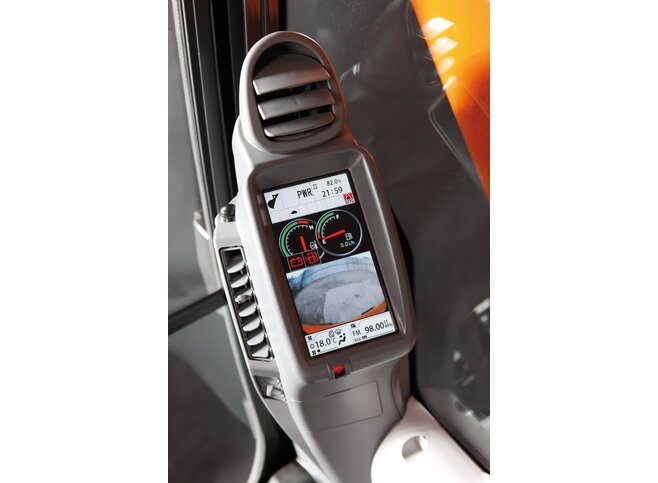

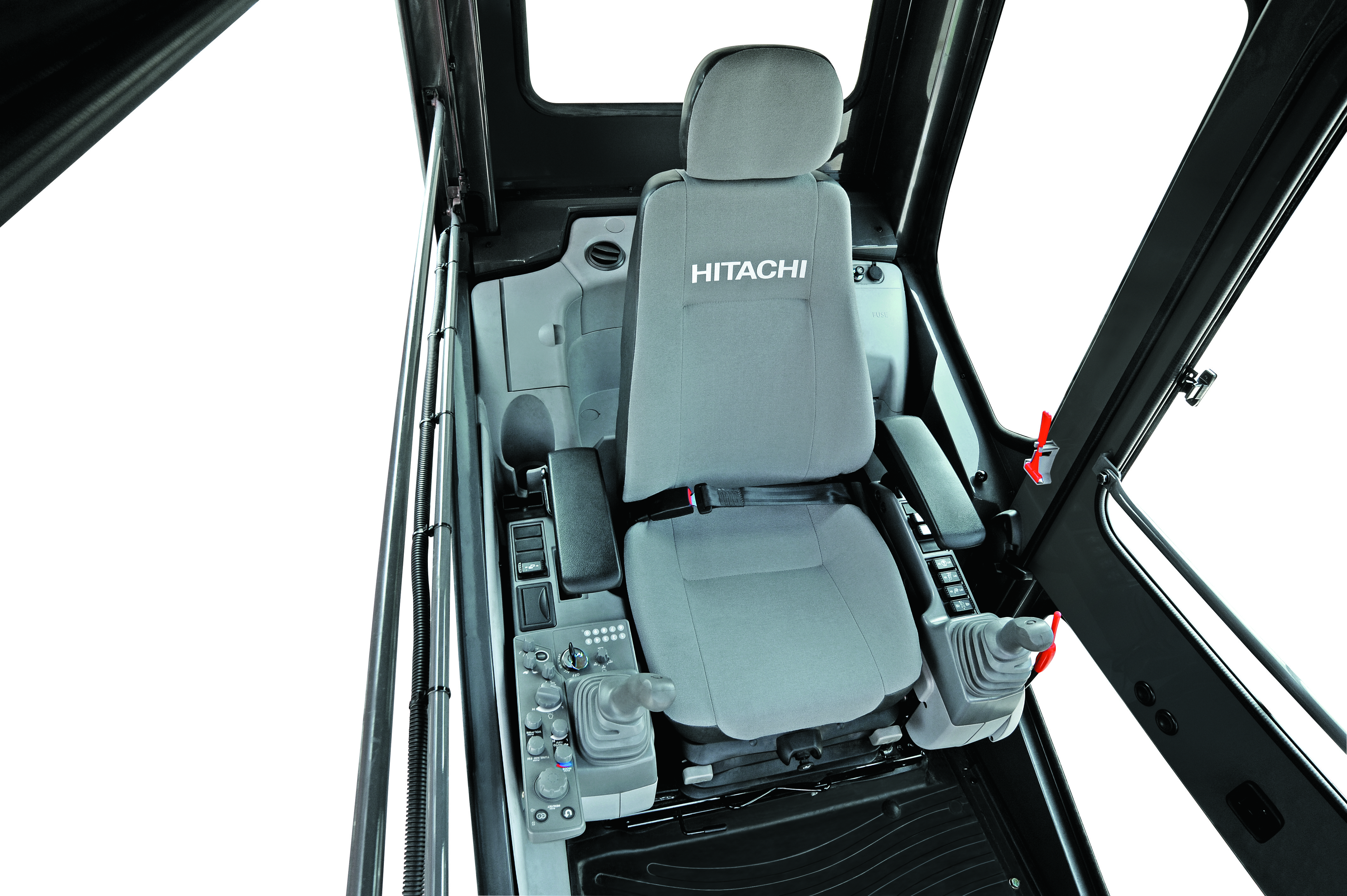

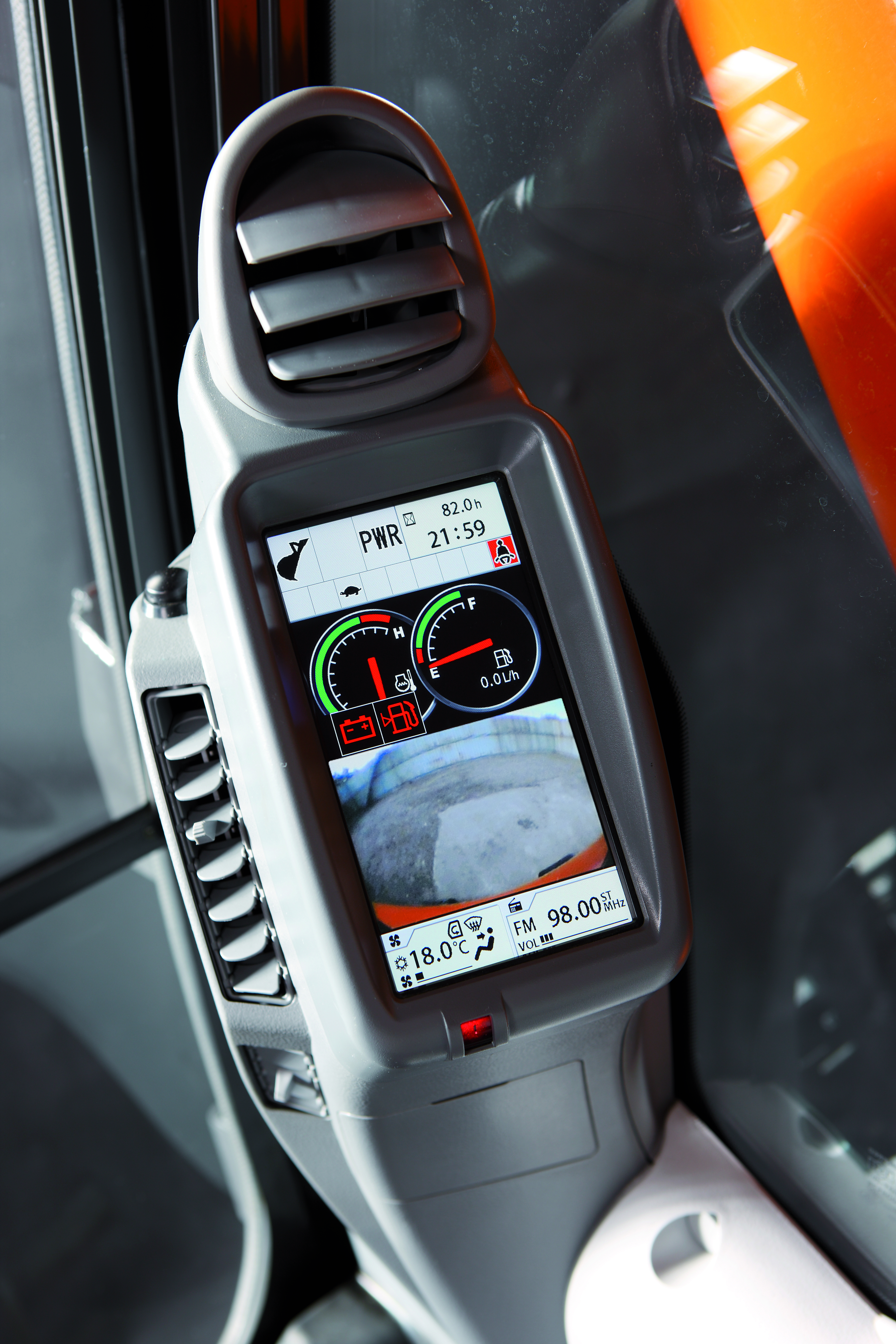

Komfort Kabine
Komfort Kabine
Wartung
Wartung
Sicherheit
Sicherheit
Umweltfreundlichkeit
Umweltfreundlichkeit

Technische Daten

Modell
  • EX1200-7
  • EX1200-7LCH
  • EX1200-7LD

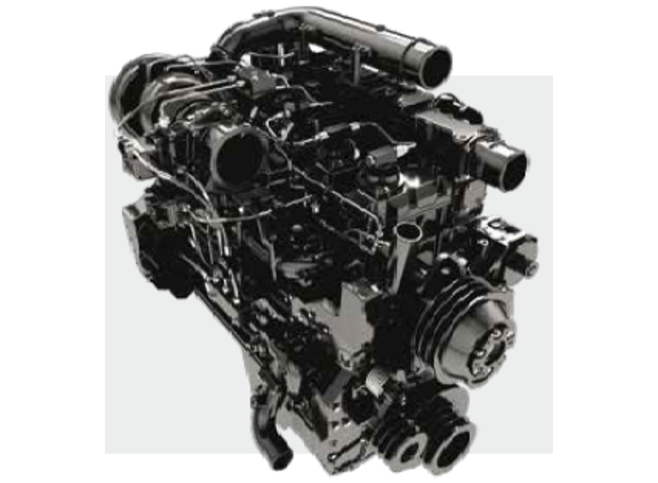

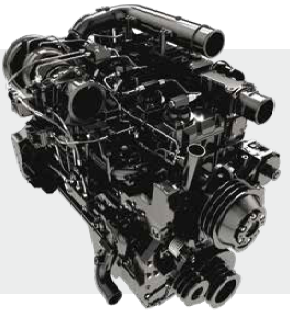

  • MOTOR

    Nennleistung

    SAE J1349 (netto) 401 PS
    SAE J1995 (brutto) 567 kW
    SAE J1995 (brutto) 771 PS
    Drehzahl bei Nennleistung 1.800 1/min
    Modell Cummins QSK23-C
    Maximales Drehmoment 3.468 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.350 1/min
    Hubraum 23,15 l
    Bohrung 170 mm
    Hub 170 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 170 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Taumelscheiben-Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (Für alle Axialkolbenpumpen) 520 l/min
    Maximaler Ölfluss (Vorsteuerpumpe) 56 l/min

    Hydraulikmotoren

    Fahrantrieb 3 Verstell-Axialkolbenmotoren

    Entlastungsventileinstellungen

    Auslegerkreis 31,9 MPa
    Schwenkkreis 34,3 MPa
    Fahrkreis 27,9 MPa
    Vorsteuerkreis 3,9 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2230 mm160 mm
    Stiel1215 mm150 mm
    Löffel2200 mm150 mm
    Ausladen2140 mm85 mm
    Horizontal1230 mm160 mm
  • UNTERWAGEN

    Fahrgeschwindigkeit max. Schnellgang 3,5 km/h
    Fahrgeschwindigkeit Langsamgang 2,4 km/h
    Max. Traktionskraft 707 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 5,2 min-1
  • FÜLLMENGEN

    Kraftstofftank 1.700 l
    Motorkühlmittel 126 l
    Motoröl 95 l
    Pumpenantrieb 15 l
    Schwenkwerk (je Seite) 25 l
    Fahrantrieb (je Seite) 43 l
    Hydrauliksystem 1.350 l
    Hydrauliköltank 648 l
    DEF/AdBlue-Tank 145 l
  • GEWICHTE UND BODENDRUCK

    Option 1

    Auslegerlänge 9 m
    Stiellänge 3,6 m
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Doppelstegbodenplatten700 mm115.000 kg145 kPa
    900 mm116.000 kg114 kPa
    *1
    • *1: Einschließlich 5,2m³ Löffel (ISO gehäuft)

    Option 2

    Auslegerlänge 7,55 m
    Auslegertyp BE
    Stiellänge 3,4 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Doppelstegbodenplatten700 mm117.000 kg148 kPa
    900 mm118.000 kg116 kPa
    *1
    • *1: Einschließlich 7,0m³ Löffel ( ISO gehäuft)
  • GRABKRAFT LÖFFEL UND STIEL

    Spezifikation 7,55 m BE
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    3,4 mBE569 kN438 kN
    3,6 m482 kN430 kN
  • LÖFFEL

    LöffeltypAufnahmevermögen (ISO 7451 gehäuft 1:1)Breite (Ohne Shrouds)Breite (Mit Shrouds)Anzahl der ZähneGewichtMaterialdichte
    Standardlöffel5,2 m³2.140 mm2.140 mm55.450 kg1.800 kg/m³
    7 m³2.640 mm2.640 mm57.860 kg1.800 kg/m³
  • ARBEITSBEREICHE

    Ausleger- / Stielkombination7,55m BE Ausleger mit 3,4m BE Stiel9,0m Ausleger mit 3,6m Stiel
    A Max. Grabweite13.790 mm15.350 mm
    A’ Max. Reichweite (am Boden)13.410 mm15.010 mm
    B Max. Grabtiefe8.100 mm9.380 mm
    B’ Max. Grabtiefe (2,5m Ebene)7.960 mm9.260 mm
    C Max. Reichhöhe12.340 mm13.460 mm
    D Max. Schütthöhe8.010 mm9.080 mm
    D’ Min. Schütthöhe3.220 mm4.160 mm
    E Min. Schwenkradius6.770 mm7.740 mm
    F Max. Vertikalwand4.440 mm6.450 mm
    G Stielkopfabstand bei max. Arbeitsgeräteeinzug4.210 mm5.790 mm
  • ABMESSUNGEN

  • MOTOR

    Nennleistung

    SAE J1349 (netto) 401 PS
    SAE J1995 (brutto) 567 kW
    SAE J1995 (brutto) 771 PS
    Drehzahl bei Nennleistung 1.800 1/min
    Modell Cummins QSK23-C
    Maximales Drehmoment 3.468 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.350 1/min
    Hubraum 23,15 l
    Bohrung 170 mm
    Hub 170 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 170 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Taumelscheiben-Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (Für alle Axialkolbenpumpen) 520 l/min
    Maximaler Ölfluss (Vorsteuerpumpe) 56 l/min

    Hydraulikmotoren

    Fahrantrieb 3 Verstell-Axialkolbenmotoren

    Entlastungsventileinstellungen

    Auslegerkreis 31,9 MPa
    Schwenkkreis 34,3 MPa
    Fahrkreis 27,9 MPa
    Vorsteuerkreis 3,9 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2230 mm160 mm
    Stiel1215 mm150 mm
    Löffel2200 mm150 mm
    Ausladen2140 mm85 mm
    Horizontal1230 mm160 mm
  • UNTERWAGEN

    Fahrgeschwindigkeit max. Schnellgang 3,5 km/h
    Fahrgeschwindigkeit Langsamgang 2,4 km/h
    Max. Traktionskraft 707 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 5,2 min-1
  • FÜLLMENGEN

    Kraftstofftank 1.700 l
    Motorkühlmittel 126 l
    Motoröl 95 l
    Pumpenantrieb 15 l
    Schwenkwerk (je Seite) 25 l
    Fahrantrieb (je Seite) 43 l
    Hydrauliksystem 1.350 l
    Hydrauliköltank 648 l
    DEF/AdBlue-Tank 145 l
  • GEWICHTE UND BODENDRUCK

    Option 1

    Auslegerlänge 9 m
    Stiellänge 3,6 m
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Doppelstegbodenplatten700 mm115.000 kg145 kPa
    900 mm116.000 kg114 kPa
    *1
    • *1: Einschließlich 5,2m³ Löffel (ISO gehäuft)

    Option 2

    Auslegerlänge 7,55 m
    Auslegertyp BE
    Stiellänge 3,4 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Doppelstegbodenplatten700 mm117.000 kg148 kPa
    900 mm118.000 kg116 kPa
    *1
    • *1: Einschließlich 7,0m³ Löffel ( ISO gehäuft)
  • GRABKRAFT LÖFFEL UND STIEL

    Spezifikation 7,55 m BE
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    3,4 mBE569 kN438 kN
    3,6 m482 kN430 kN
  • LÖFFEL

    LöffeltypAufnahmevermögen (ISO 7451 gehäuft 1:1)Breite (Ohne Shrouds)Breite (Mit Shrouds)Anzahl der ZähneGewichtMaterialdichte
    Standardlöffel5,2 m³2.140 mm2.140 mm55.450 kg1.800 kg/m³
    7 m³2.640 mm2.640 mm57.860 kg1.800 kg/m³
  • ARBEITSBEREICHE

    Ausleger- / Stielkombination7,55m BE Ausleger mit 3,4m BE Stiel9,0m Ausleger mit 3,6m Stiel
    A Max. Grabweite13.790 mm15.350 mm
    A’ Max. Reichweite (am Boden)13.410 mm15.010 mm
    B Max. Grabtiefe8.100 mm9.380 mm
    B’ Max. Grabtiefe (2,5m Ebene)7.960 mm9.260 mm
    C Max. Reichhöhe12.340 mm13.460 mm
    D Max. Schütthöhe8.010 mm9.080 mm
    D’ Min. Schütthöhe3.220 mm4.160 mm
    E Min. Schwenkradius6.770 mm7.740 mm
    F Max. Vertikalwand4.440 mm6.450 mm
    G Stielkopfabstand bei max. Arbeitsgeräteeinzug4.210 mm5.790 mm
  • ABMESSUNGEN

  • MOTOR

    Nennleistung

    SAE J1349 (netto) 401 PS
    SAE J1995 (brutto) 567 kW
    SAE J1995 (brutto) 771 PS
    Drehzahl bei Nennleistung 1.800 1/min
    Modell Cummins QSK23-C
    Maximales Drehmoment 3.468 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.350 1/min
    Hubraum 23,15 l
    Bohrung 170 mm
    Hub 170 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 170 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Taumelscheiben-Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (Für alle Axialkolbenpumpen) 520 l/min
    Maximaler Ölfluss (Vorsteuerpumpe) 56 l/min

    Hydraulikmotoren

    Fahrantrieb 3 Verstell-Axialkolbenmotoren

    Entlastungsventileinstellungen

    Auslegerkreis 31,9 MPa
    Schwenkkreis 34,3 MPa
    Fahrkreis 27,9 MPa
    Vorsteuerkreis 3,9 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2230 mm160 mm
    Stiel1215 mm150 mm
    Löffel2200 mm150 mm
    Ausladen2140 mm85 mm
    Horizontal1230 mm160 mm
  • UNTERWAGEN

    Fahrgeschwindigkeit max. Schnellgang 3,5 km/h
    Fahrgeschwindigkeit Langsamgang 2,4 km/h
    Max. Traktionskraft 707 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 5,2 min-1
  • FÜLLMENGEN

    Kraftstofftank 1.700 l
    Motorkühlmittel 126 l
    Motoröl 95 l
    Pumpenantrieb 15 l
    Schwenkwerk (je Seite) 25 l
    Fahrantrieb (je Seite) 43 l
    Hydrauliksystem 1.350 l
    Hydrauliköltank 648 l
    DEF/AdBlue-Tank 145 l
  • GEWICHTE UND BODENDRUCK

    Option 1

    Auslegerlänge 9 m
    Stiellänge 3,6 m
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Doppelstegbodenplatten700 mm115.000 kg145 kPa
    900 mm116.000 kg114 kPa
    *1
    • *1: Einschließlich 5,2m³ Löffel (ISO gehäuft)

    Option 2

    Auslegerlänge 7,55 m
    Auslegertyp BE
    Stiellänge 3,4 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Doppelstegbodenplatten700 mm117.000 kg148 kPa
    900 mm118.000 kg116 kPa
    *1
    • *1: Einschließlich 7,0m³ Löffel ( ISO gehäuft)
  • GRABKRAFT LÖFFEL UND STIEL

    Spezifikation 7,55 m BE
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    3,4 mBE569 kN438 kN
    3,6 m482 kN430 kN
  • LÖFFEL

    LöffeltypAufnahmevermögen (ISO 7451 gehäuft 1:1)Breite (Ohne Shrouds)Breite (Mit Shrouds)Anzahl der ZähneGewichtMaterialdichte
    Standardlöffel5,2 m³2.140 mm2.140 mm55.450 kg1.800 kg/m³
    7 m³2.640 mm2.640 mm57.860 kg1.800 kg/m³
  • ARBEITSBEREICHE

    Ausleger- / Stielkombination7,55m BE Ausleger mit 3,4m BE Stiel9,0m Ausleger mit 3,6m Stiel
    A Max. Grabweite13.790 mm15.350 mm
    A’ Max. Reichweite (am Boden)13.410 mm15.010 mm
    B Max. Grabtiefe8.100 mm9.380 mm
    B’ Max. Grabtiefe (2,5m Ebene)7.960 mm9.260 mm
    C Max. Reichhöhe12.340 mm13.460 mm
    D Max. Schütthöhe8.010 mm9.080 mm
    D’ Min. Schütthöhe3.220 mm4.160 mm
    E Min. Schwenkradius6.770 mm7.740 mm
    F Max. Vertikalwand4.440 mm6.450 mm
    G Stielkopfabstand bei max. Arbeitsgeräteeinzug4.210 mm5.790 mm
  • ABMESSUNGEN

Hinweis: Irrtümer und technische Änderungen vorbehalten.

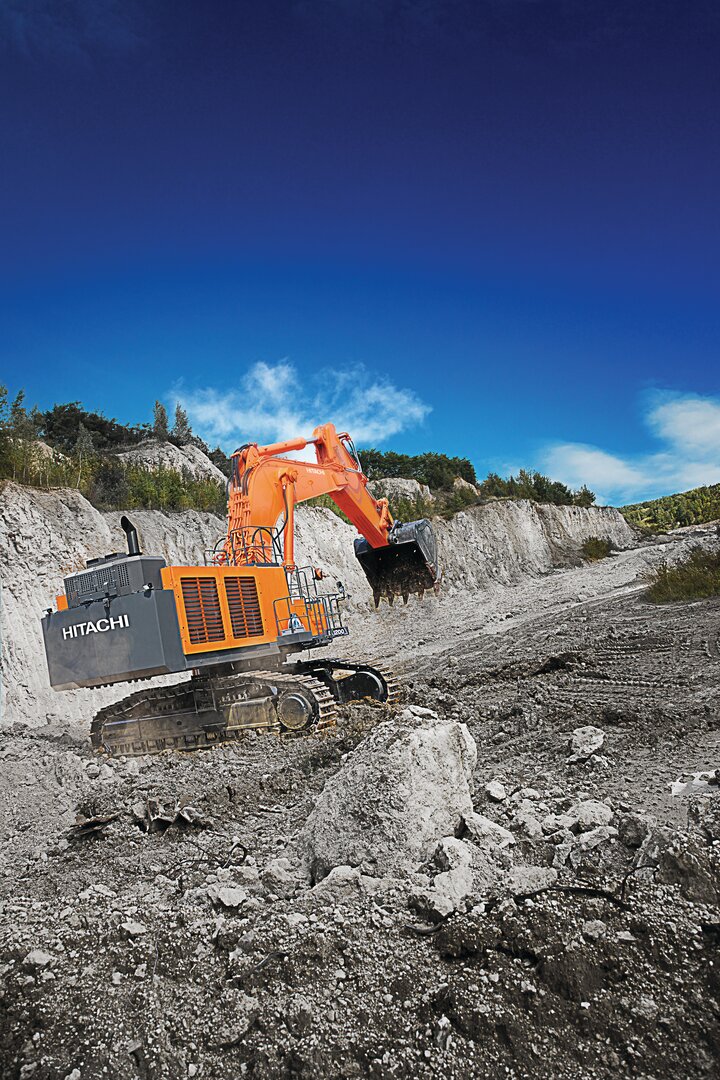

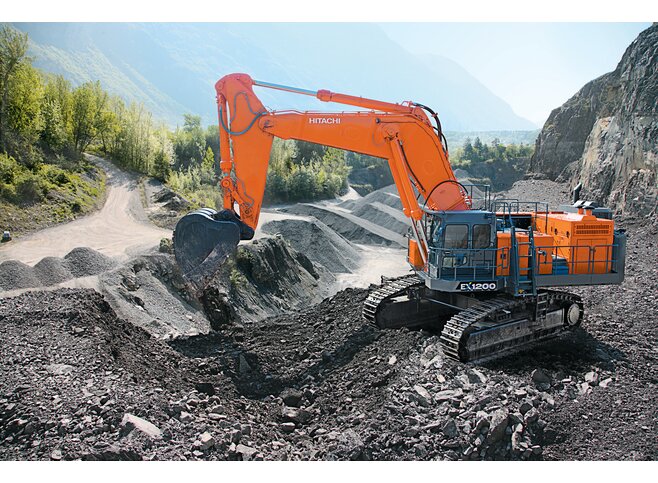

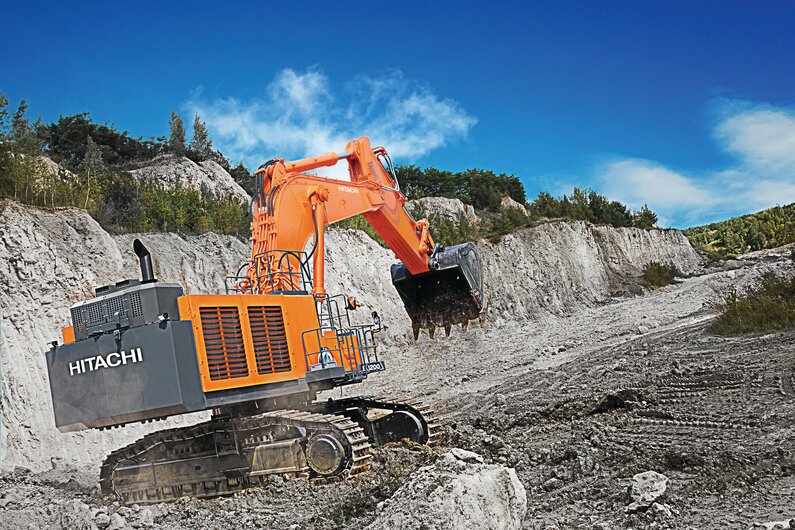

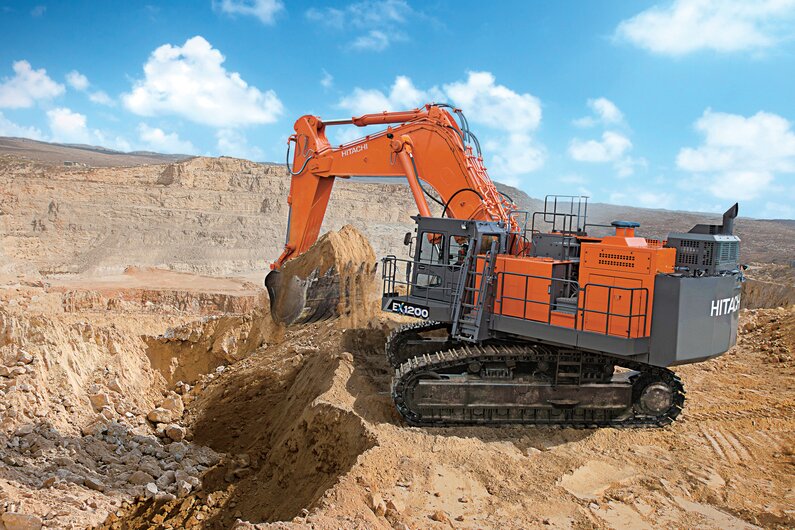

Der Hitachi EX1200-7 Großbagger

Der EX1200-7 stammt aus der Produktpalette des weltweit führenden Herstellers von Mining- und Steinbruchbaggern: Hitachi

Auch bei dieser Maschine basiert der gute Ruf für innovative technische Lösungen auf der kompromisslosen Qualität, mit der Hitachi robuste Maschinen fertigt, die auch den härtesten Anforderungen im Steinbruch-, Gewinnungs- und Mining-Einsatz gerecht werden.

Der EX1200-7 ist in Tief- und Hochlöffelausführung lieferbar.
