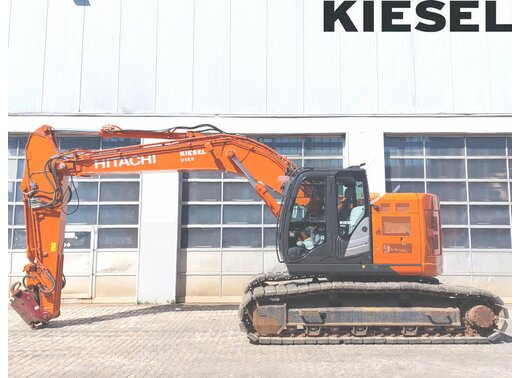

ZX225US-7

Betriebsgewicht: 24.800 kg
Löffelvolumen: 1,2
Motorleistung: 128,4 kW
Leistung
Leistung
Komfort Kabine
Komfort Kabine
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit
Wartung
Wartung

Varianten

LC - Long Carriage

Langer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

P - Pads

Pads sind auf den Kettenstrang aufgeschraubte Hartgummielemente. Sie sind wesentlich langlebiger als Gummiketten und können bei Beschädigungen einzeln ausgetauscht werden.

PS - Planierschild

Das Planierschild ist hydraulisch angesteuert und wird von Baggern zum schieben oder abziehen von Material verwendet.

US - Ultra Short

Konventioneller Bagger mit kleinem Heckschwenkradius. Verglichen zu den anderen Baggertypen hat die US-Version den geringsten Hecküberstand.

VA - Verstellausleger

Der "Verstellausleger" besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter.

Löffelstiel

Passend zum Einsatz der Maschine kann zwischen mehreren Löffelstiellängen gewählt werden.

Technische Daten

Modell
  • ZX225USLC-7
  • ZX225USLC-7P
  • ZX225USLC-7PS
  • ZX225USLC-7VA
  • ZX225USLC-7VAP
  • ZX225USLC-7VAPS
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerksrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt. Dauergeschmierte Lauf-/Tragrollen, Leiträder und Kettenräder mit schwimmenden Dichtungen. Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 49 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Seperater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,5 km/h
    Max. Traktionskraft 203 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 66 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 101 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 380 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,9 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 240 l
    Hydrauliköltank 130 l
    DEF/AdBlue-Tank 16 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,42 m25.600 kg53 kPa
    2,91 m25.700 kg53 kPa
    Dreistegplatte700 mm2,42 m26.000 kg46 kPa
    2,91 m26.000 kg46 kPa
    Dreistegplatte800 mm2,42 m26.300 kg41 kPa
    2,91 m26.400 kg41 kPa
    Dreistegplatte900 mm2,42 m26.600 kg37 kPa
    2,91 m26.600 kg37 kPa
    *1
    • *1: 0,8 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 7280 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60021.100 kg2.990 mm
    70021.400 kg3.090 mm
    80021.700 kg3.190 mm
    900 *122.000 kg3.290 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 7.280 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 1.080 kg

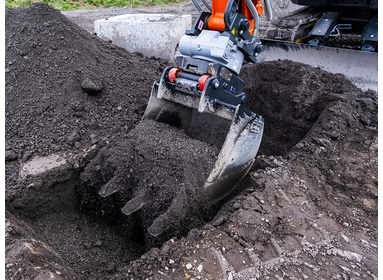

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.620 mm10.110 mm
    A' Max. Reichweite (am Boden)9.390 mm9.900 mm
    B Max. Grabtiefe6.120 mm6.610 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.870 mm6.410 mm
    C Max. Reichhöhe10.800 mm11.230 mm
    D Max. Schütthöhe7.870 mm8.290 mm
    D' Min. Schütthöhe3.970 mm3.330 mm
    E Min. Schwenkradius2.730 mm2.380 mm
    F Max. Grabtiefe vertikale Wand5.090 mm5.780 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.460 mm
    *C Freiraum unter Gegengewicht 990 mm
    D Heckschwenkradius 1.680 mm
    D' Länge hinten 1.680 mm
    E Gesamtbreite des Oberwagens 2.900 mm
    F Gesamthöhe über Kabine 2.960 mm
    F' Gesamthöhe des Handlaufs 3.050 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 3.040 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.270 mm
    N Gesamthöhe des Auslegers 3.270 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.120 mm
    N Gesamthöhe des Auslegers 3.030 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 66 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 101 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 380 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,9 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 240 l
    Hydrauliköltank 130 l
    DEF/AdBlue-Tank 16 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Kunststoffplatte600 mm2,42 m25.700 kg53 kPa
    2,91 m25.700 kg53 kPa
    *1
    • *1: 0,8 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 7280 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    600 *121.100 kg2.990 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 7.280 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 1.080 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.620 mm10.110 mm
    A' Max. Reichweite (am Boden)9.390 mm9.900 mm
    B Max. Grabtiefe6.120 mm6.610 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.870 mm6.410 mm
    C Max. Reichhöhe10.800 mm11.230 mm
    D Max. Schütthöhe7.870 mm8.290 mm
    D' Min. Schütthöhe3.970 mm3.330 mm
    E Min. Schwenkradius2.730 mm2.380 mm
    F Max. Grabtiefe vertikale Wand5.090 mm5.780 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.460 mm
    *C Freiraum unter Gegengewicht 990 mm
    D Heckschwenkradius 1.680 mm
    D' Länge hinten 1.680 mm
    E Gesamtbreite des Oberwagens 2.900 mm
    F Gesamthöhe über Kabine 2.960 mm
    F' Gesamthöhe des Handlaufs 3.050 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 3.040 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.270 mm
    N Gesamthöhe des Auslegers 3.270 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.120 mm
    N Gesamthöhe des Auslegers 3.030 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 66 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 101 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 380 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,9 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 240 l
    Hydrauliköltank 130 l
    DEF/AdBlue-Tank 16 l
  • GEWICHTE UND BODENDRUCK

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60023.000 kg2.990 mm
    70023.300 kg3.090 mm
    800 *123.700 kg3.190 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 7.280 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 1.080 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.620 mm10.110 mm
    A' Max. Reichweite (am Boden)9.390 mm9.900 mm
    B Max. Grabtiefe6.120 mm6.610 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.870 mm6.410 mm
    C Max. Reichhöhe10.800 mm11.230 mm
    D Max. Schütthöhe7.870 mm8.290 mm
    D' Min. Schütthöhe3.970 mm3.330 mm
    E Min. Schwenkradius2.730 mm2.380 mm
    F Max. Grabtiefe vertikale Wand5.090 mm5.780 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.460 mm
    *C Freiraum unter Gegengewicht 990 mm
    D Heckschwenkradius 1.680 mm
    D' Länge hinten 1.680 mm
    E Gesamtbreite des Oberwagens 2.900 mm
    F Gesamthöhe über Kabine 2.960 mm
    F' Gesamthöhe des Handlaufs 3.050 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 3.040 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.270 mm
    N Gesamthöhe des Auslegers 3.270 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.120 mm
    N Gesamthöhe des Auslegers 3.030 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 66 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 101 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 380 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,9 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 240 l
    Hydrauliköltank 130 l
    DEF/AdBlue-Tank 16 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,42 m26.400 kg55 kPa
    2,91 m26.500 kg55 kPa
    Dreistegplatte700 mm2,42 m26.800 kg48 kPa
    2,91 m26.800 kg48 kPa
    Dreistegplatte800 mm2,42 m27.100 kg42 kPa
    2,91 m27.200 kg42 kPa
    *1
    • *1: 0,8 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 7280 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60021.100 kg2.990 mm
    70021.400 kg3.090 mm
    80021.700 kg3.190 mm
    900 *122.000 kg3.290 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 7.280 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 1.080 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    image:103865

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.620 mm10.120 mm
    A' Max. Reichweite (am Boden)9.400 mm9.900 mm
    B Max. Grabtiefe5.550 mm6.050 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.430 mm5.950 mm
    C Max. Reichhöhe10.980 mm11.430 mm
    D Max. Schütthöhe8.040 mm8.500 mm
    D' Min. Schütthöhe4.090 mm3.410 mm
    E Min. Schwenkradius2.640 mm2.360 mm
    F Max. Grabtiefe vertikale Wand4.540 mm5.110 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.460 mm
    *C Freiraum unter Gegengewicht 990 mm
    D Heckschwenkradius 1.680 mm
    D' Länge hinten 1.680 mm
    E Gesamtbreite des Oberwagens 2.900 mm
    F Gesamthöhe über Kabine 2.960 mm
    F' Gesamthöhe des Handlaufs 3.050 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 3.040 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.220 mm
    N Gesamthöhe des Auslegers 3.140 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.120 mm
    N Gesamthöhe des Auslegers 2.950 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 66 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 101 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 380 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,9 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 240 l
    Hydrauliköltank 130 l
    DEF/AdBlue-Tank 16 l
  • GEWICHTE UND BODENDRUCK

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    600 *121.100 kg2.990 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 7.280 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 1.080 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    image:103865

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.620 mm10.120 mm
    A' Max. Reichweite (am Boden)9.400 mm9.900 mm
    B Max. Grabtiefe5.550 mm6.050 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.430 mm5.950 mm
    C Max. Reichhöhe10.980 mm11.430 mm
    D Max. Schütthöhe8.040 mm8.500 mm
    D' Min. Schütthöhe4.090 mm3.410 mm
    E Min. Schwenkradius2.640 mm2.360 mm
    F Max. Grabtiefe vertikale Wand4.540 mm5.110 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.460 mm
    *C Freiraum unter Gegengewicht 990 mm
    D Heckschwenkradius 1.680 mm
    D' Länge hinten 1.680 mm
    E Gesamtbreite des Oberwagens 2.900 mm
    F Gesamthöhe über Kabine 2.960 mm
    F' Gesamthöhe des Handlaufs 3.050 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 3.040 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.220 mm
    N Gesamthöhe des Auslegers 3.140 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.120 mm
    N Gesamthöhe des Auslegers 2.950 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 66 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 101 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 380 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,9 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 240 l
    Hydrauliköltank 130 l
    DEF/AdBlue-Tank 16 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,42 m28.400 kg59 kPa
    2,91 m28.400 kg59 kPa
    Dreistegplatte700 mm2,42 m28.700 kg51 kPa
    2,91 m28.800 kg51 kPa
    Dreistegplatte800 mm2,42 m29.000 kg45 kPa
    2,91 m29.100 kg45 kPa
    *1
    • *1: 0,8 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 7280 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60023.000 kg2.990 mm
    70023.300 kg3.090 mm
    800 *123.700 kg3.190 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 7.280 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 1.080 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    image:103865

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.620 mm10.120 mm
    A' Max. Reichweite (am Boden)9.400 mm9.900 mm
    B Max. Grabtiefe5.550 mm6.050 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.430 mm5.950 mm
    C Max. Reichhöhe10.980 mm11.430 mm
    D Max. Schütthöhe8.040 mm8.500 mm
    D' Min. Schütthöhe4.090 mm3.410 mm
    E Min. Schwenkradius2.640 mm2.360 mm
    F Max. Grabtiefe vertikale Wand4.540 mm5.110 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.460 mm
    *C Freiraum unter Gegengewicht 990 mm
    D Heckschwenkradius 1.680 mm
    D' Länge hinten 1.680 mm
    E Gesamtbreite des Oberwagens 2.900 mm
    F Gesamthöhe über Kabine 2.960 mm
    F' Gesamthöhe des Handlaufs 3.050 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 3.040 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.220 mm
    N Gesamthöhe des Auslegers 3.140 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.120 mm
    N Gesamthöhe des Auslegers 2.950 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Downloads

Hitachi ZX210-7, ZX225US-7 und ZX225USR-7 (Deutsch) 12.63 MB
Download

Hitachi ZX210-7, ZX225US-7 und ZX225USR-7 (Englisch) 11.13 MB
Download

KTEG CoPilot (Deutsch) 2.53 MB
Download

Flyer Leica (Deutsch) 10.47 MB
Download

Hitachi ZX225US-7 (Polnisch) 12.64 MB
Download

Broszura CoPilot Polska (Polnisch) 2.85 MB
Download
