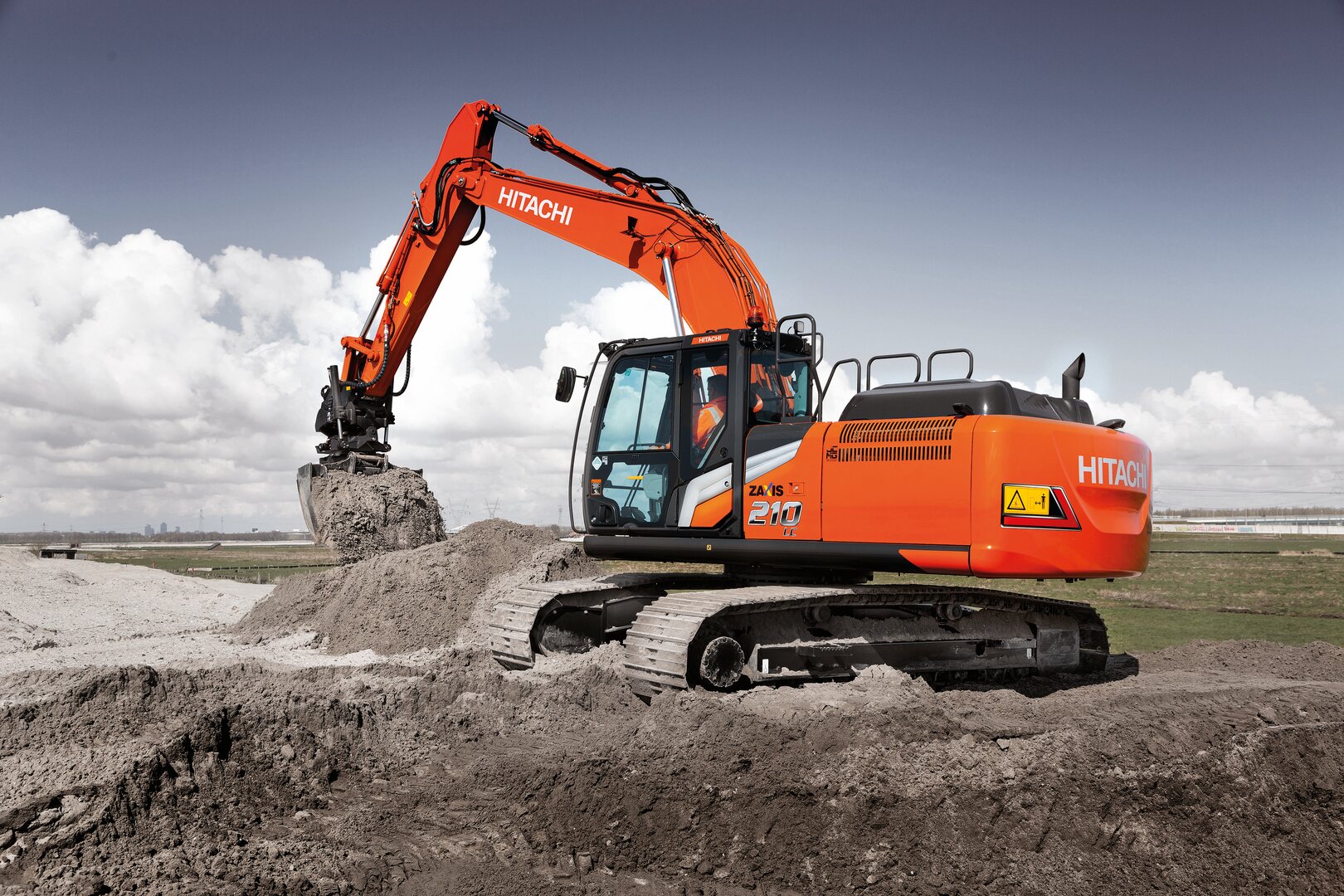

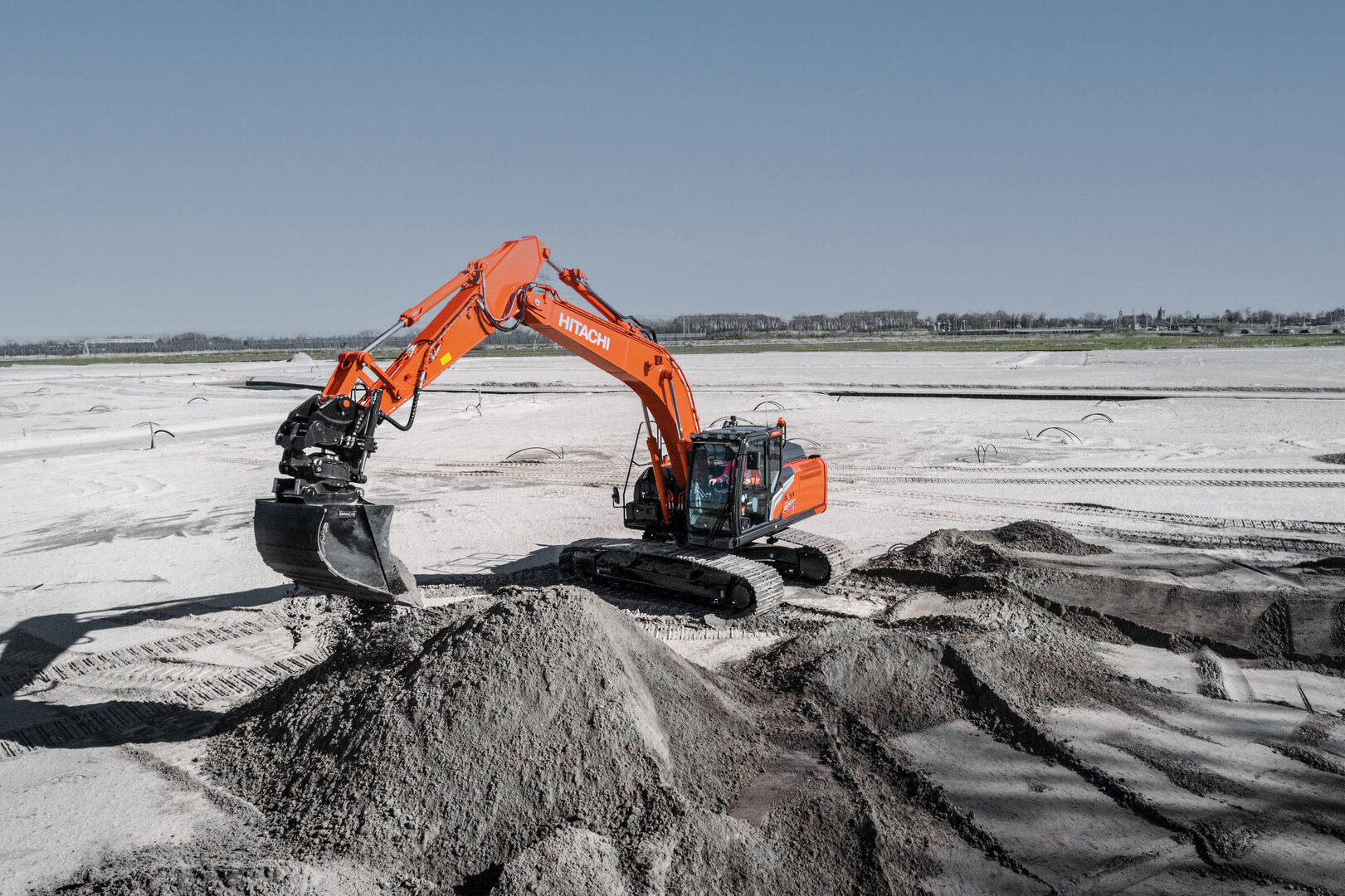

ZX210-7

Betriebsgewicht: 21.900 kg
Löffelvolumen: 1,2
Motorleistung: 128,4 kW
Leistung
Leistung
Komfort Kabine
Komfort Kabine
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit

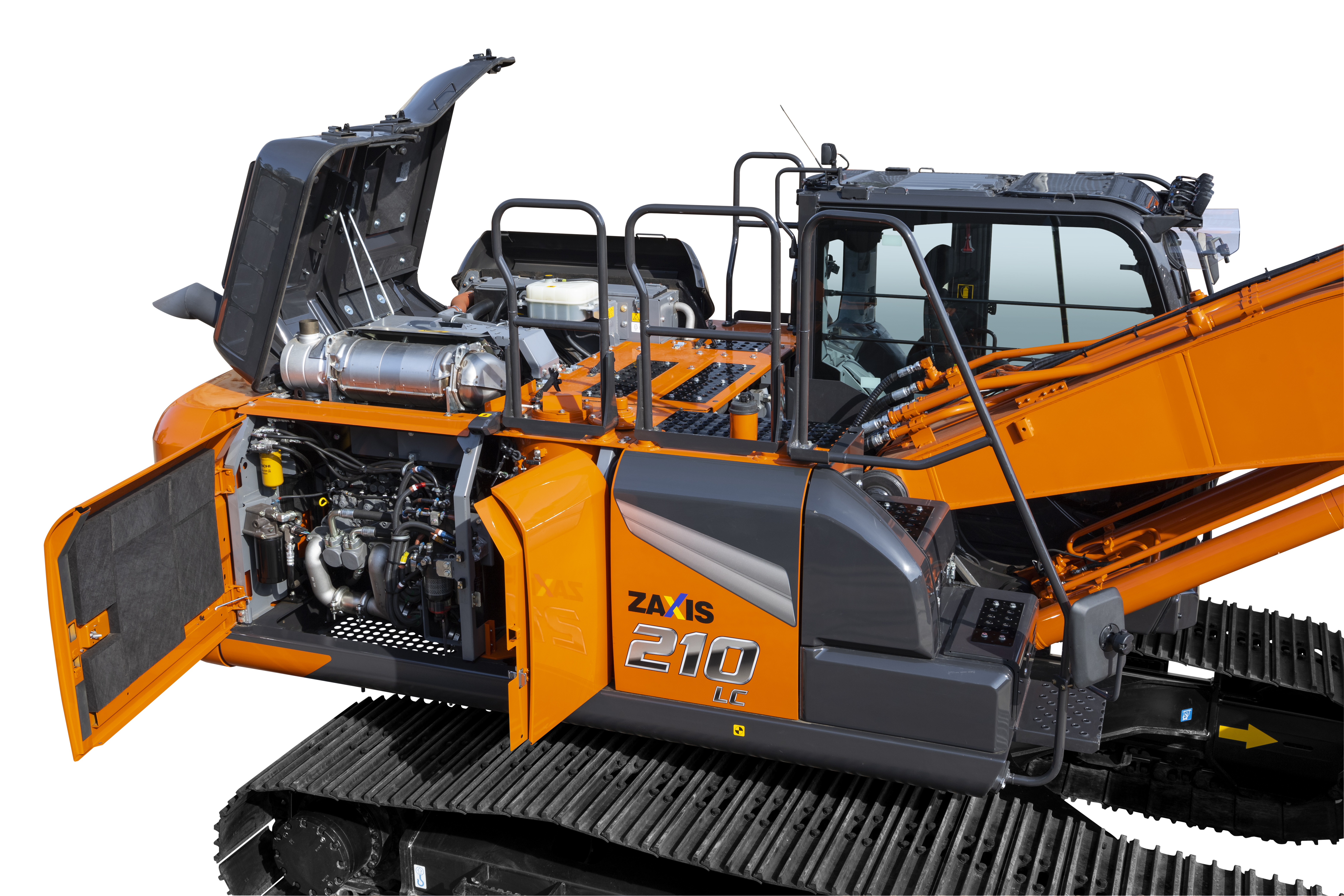

Wartung
Wartung

Varianten

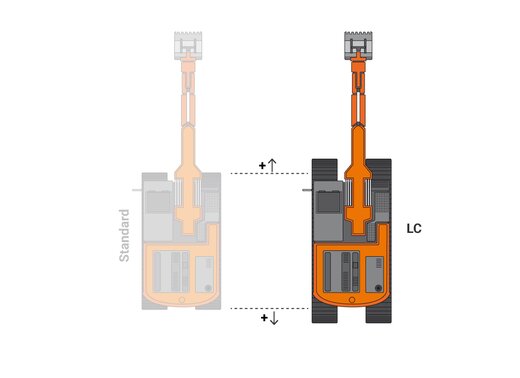

LC - Long Carriage

Langer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

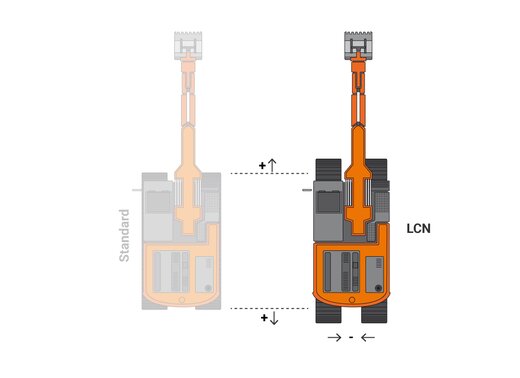

LCN - Long Carriage Narrow

Langer Unterwagen, jedoch ist die LCN-Variante im Vergleich zum LC-Unterwagen schmäler. Hauptgrund hierfür ist die Einhaltung der Transportbestimmungen. Ein schmälerer Unterwagen ist jedoch auch bei bestimmten, sehr harten Bodenverhältnissen von Vorteil.

VA - Verstellausleger

Der "Verstellausleger" besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter.

SLF - Longfront

Extra langer Monoblock und Stiel in Leichtbauweise konzipiert für anspruchsvolle Böschungsarbeiten.

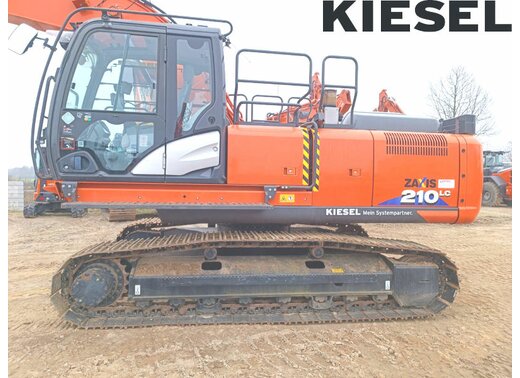

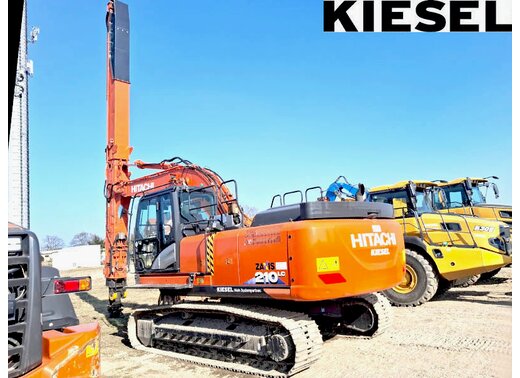

CTA - Teleskop

Durch den teleskopierbaren Stiel und eine nach vorne verschiebbare Kabine mit großem Bodenfenster können extreme Arbeitstiefen bei Schacht- oder Kanalbauprojekten erreicht werden.

Löffelstiel

Passend zum Einsatz der Maschine kann zwischen mehreren Löffelstiellängen gewählt werden.

Technische Daten

Modell
  • ZX210LC-7
  • ZX210LC-7P
  • ZX210LCN-7
  • ZX210LC-7VA
  • ZX210LC-7VAP
  • ZX210LCN-7VA
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

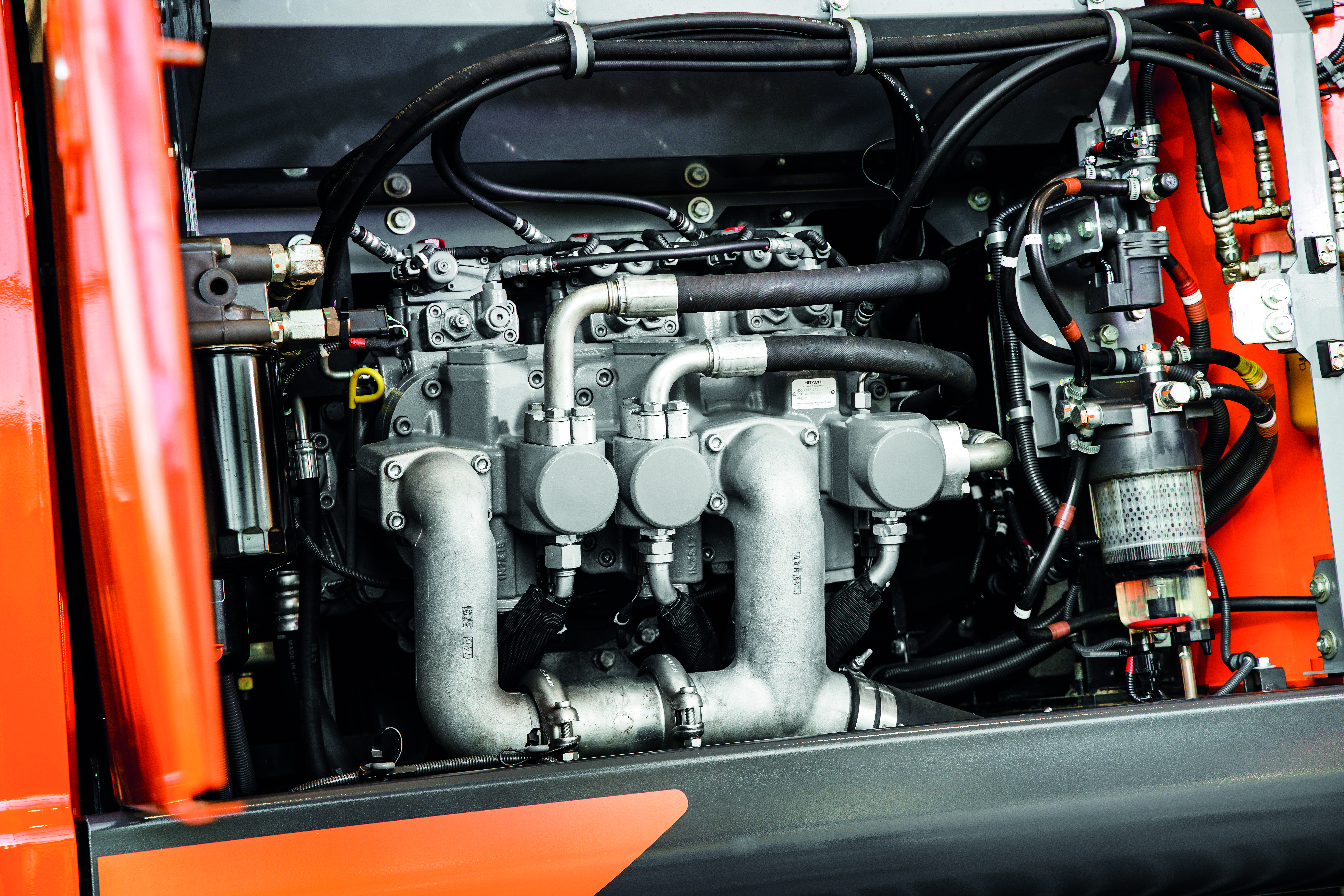

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger

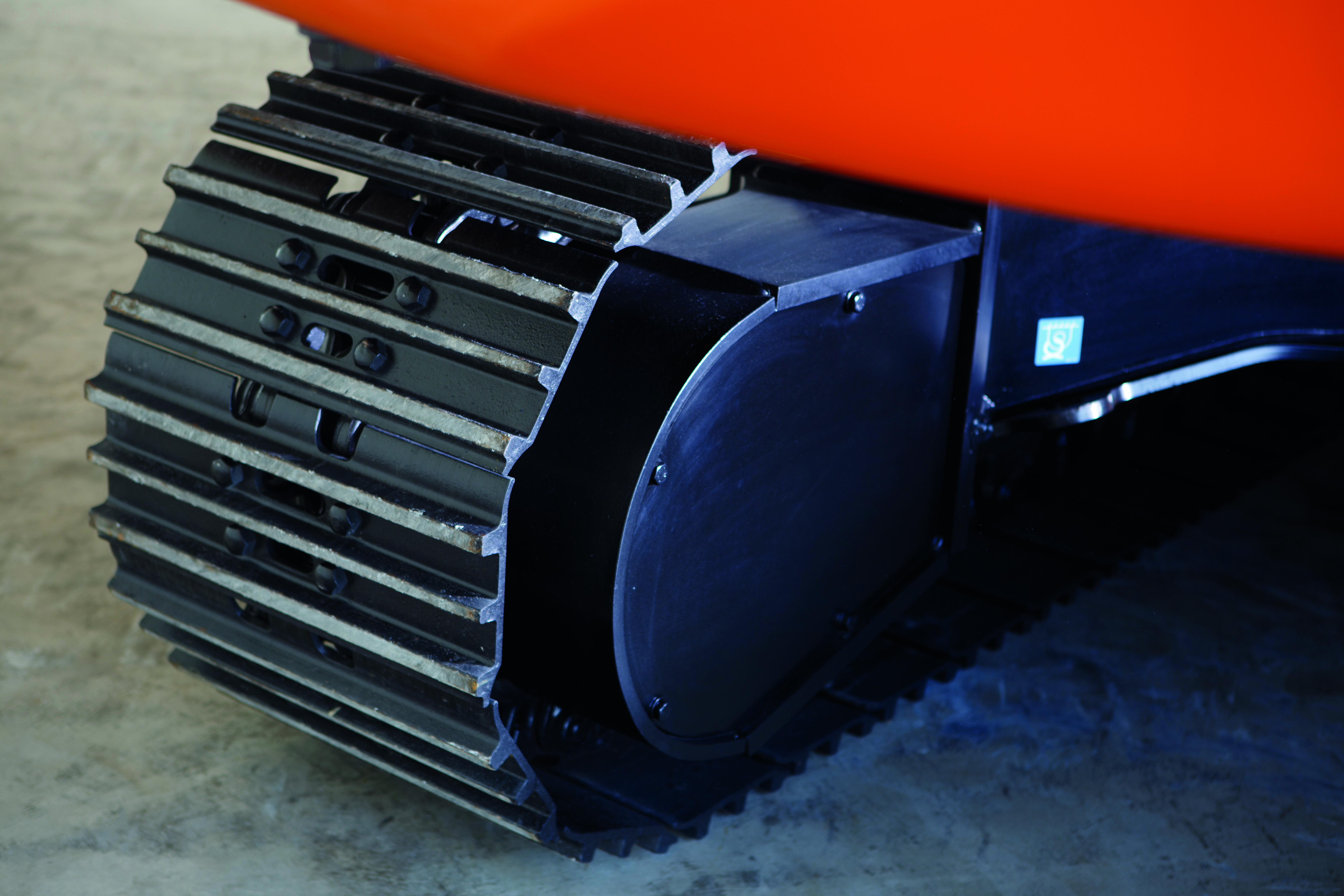

  • UNTERWAGEN

    Ketten Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerksrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt. Dauergeschmierte Lauf-/Tragrollen, Leiträder und Kettenräder mit schwimmenden Dichtungen. Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 49 Stück
    Laufrollenschutz 2 Stück

    Fahrantrieb

    Fahrantrieb Seperater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,5 km/h
    Max. Traktionskraft 203 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 70 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 102 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 400 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,9 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 240 l
    Hydrauliköltank 135 l
    DEF/AdBlue-Tank 57 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,42 m22.500 kg47 kPa
    2,91 m22.600 kg47 kPa
    Dreistegplatte700 mm2,42 m22.800 kg41 kPa
    2,91 m22.800 kg41 kPa
    Dreistegplatte800 mm2,42 m23.100 kg36 kPa
    2,91 m23.100 kg36 kPa
    Dreistegplatte900 mm2,42 m23.400 kg32 kPa
    2,91 m23.400 kg32 kPa
    *1
    • *1: 0,8 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 4850 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60017.900 kg2.990 mm
    70018.100 kg3.090 mm
    80018.400 kg3.190 mm
    900 *118.700 kg3.290 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 4.850 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.310 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 660 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.430 mm9.920 mm
    A' Max. Reichweite (am Boden)9.250 mm9.750 mm
    B Max. Grabtiefe6.180 mm6.670 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.950 mm6.480 mm
    C Max. Reichhöhe9.670 mm10.040 mm
    D Max. Schütthöhe6.830 mm7.180 mm
    D' Min. Schütthöhe3.200 mm2.650 mm
    E Min. Schwenkradius3.280 mm3.180 mm
    F Max. Grabtiefe vertikale Wand5.300 mm5.990 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.450 mm
    *C Freiraum unter Gegengewicht 990 mm
    D Heckschwenkradius 2.910 mm
    D' Länge hinten 2.910 mm
    E Gesamtbreite des Oberwagens 2.700 mm
    F Gesamthöhe über Kabine 2.950 mm
    F' Gesamthöhe des Handlaufs 3.030 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.770 mm
    N Gesamthöhe des Auslegers 3.200 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.670 mm
    N Gesamthöhe des Auslegers 3.000 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 70 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 102 LwA dB(A)
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Kunststoffplatte600 mm2,42 m22.800 kg47 kPa
    2,91 m22.800 kg47 kPa
    *1
    • *1: 0,8 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 4850 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    600 *118.100 kg2.990 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 4.850 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.310 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 660 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.430 mm9.920 mm
    A' Max. Reichweite (am Boden)9.250 mm9.750 mm
    B Max. Grabtiefe6.180 mm6.670 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.950 mm6.480 mm
    C Max. Reichhöhe9.670 mm10.040 mm
    D Max. Schütthöhe6.830 mm7.180 mm
    D' Min. Schütthöhe3.200 mm2.650 mm
    E Min. Schwenkradius3.280 mm3.180 mm
    F Max. Grabtiefe vertikale Wand5.300 mm5.990 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.450 mm
    F Gesamthöhe über Kabine 2.950 mm
    F' Gesamthöhe des Handlaufs 3.030 mm
    *G Mindestbodenfreiheit 450 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.740 mm
    N Gesamthöhe des Auslegers 3.200 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.650 mm
    N Gesamthöhe des Auslegers 3.000 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerksrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt. Dauergeschmierte Lauf-/Tragrollen, Leiträder und Kettenräder mit schwimmenden Dichtungen. Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 49 Stück
    Laufrollenschutz 2 Stück

    Fahrantrieb

    Fahrantrieb Seperater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,5 km/h
    Max. Traktionskraft 203 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 70 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 102 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 300 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,9 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 220 l
    Hydrauliköltank 120 l
    DEF/AdBlue-Tank 35 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte500 mm2,42 m21.900 kg55 kPa
    2,91 m22.000 kg55 kPa
    Dreistegplatte600 mm2,42 m22.200 kg46 kPa
    2,91 m22.300 kg46 kPa
    *1
    • *1: 0,8 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 4700 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    50017.500 kg2.500 mm
    600 *117.700 kg2.600 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 4.850 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.310 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 660 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.430 mm9.920 mm
    A' Max. Reichweite (am Boden)9.250 mm9.750 mm
    B Max. Grabtiefe6.180 mm6.670 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.950 mm6.480 mm
    C Max. Reichhöhe9.670 mm10.040 mm
    D Max. Schütthöhe6.830 mm7.180 mm
    D' Min. Schütthöhe3.200 mm2.650 mm
    E Min. Schwenkradius3.280 mm3.180 mm
    F Max. Grabtiefe vertikale Wand5.300 mm5.990 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.450 mm
    *C Freiraum unter Gegengewicht 980 mm
    D Heckschwenkradius 2.890 mm
    D' Länge hinten 2.890 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.950 mm
    F' Gesamthöhe des Handlaufs 3.030 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 1.980 mm
    I Kettenplattenbreite 500 mm
    J Unterwagenbreite 2.480 mm
    K Gesamtbreite 2.500 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.740 mm
    N Gesamthöhe des Auslegers 3.200 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.650 mm
    N Gesamthöhe des Auslegers 3.000 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 70 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 102 LwA dB(A)
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,42 m23.000 kg48 kPa
    2,91 m23.100 kg48 kPa
    Dreistegplatte700 mm2,42 m23.300 kg41 kPa
    2,91 m23.300 kg41 kPa
    Dreistegplatte800 mm2,42 m23.600 kg37 kPa
    2,91 m23.600 kg37 kPa
    Dreistegplatte900 mm2,42 m23.900 kg33 kPa
    2,91 m23.900 kg33 kPa
    *1
    • *1: 0,8 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 4850 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60017.900 kg2.990 mm
    70018.100 kg3.090 mm
    80018.400 kg3.190 mm
    900 *118.700 kg3.290 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 4.850 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.310 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 660 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.430 mm9.930 mm
    A' Max. Reichweite (am Boden)9.250 mm9.750 mm
    B Max. Grabtiefe5.720 mm6.230 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.610 mm6.120 mm
    C Max. Reichhöhe10.640 mm11.080 mm
    D Max. Schütthöhe7.700 mm8.150 mm
    D' Min. Schütthöhe3.780 mm3.110 mm
    E Min. Schwenkradius2.630 mm2.320 mm
    F Max. Grabtiefe vertikale Wand4.720 mm5.280 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.450 mm
    *C Freiraum unter Gegengewicht 990 mm
    D Heckschwenkradius 2.910 mm
    D' Länge hinten 2.910 mm
    E Gesamtbreite des Oberwagens 2.700 mm
    F Gesamthöhe über Kabine 2.950 mm
    F' Gesamthöhe des Handlaufs 3.030 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.700 mm
    N Gesamthöhe des Auslegers 3.060 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.650 mm
    N Gesamthöhe des Auslegers 2.910 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 70 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 102 LwA dB(A)
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Kunststoffplatte600 mm2,42 m23.300 kg48 kPa
    2,91 m23.300 kg48 kPa
    *1
    • *1: 0,8 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 4850 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    600 *118.100 kg2.990 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 4.850 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.310 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 660 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.430 mm9.930 mm
    A' Max. Reichweite (am Boden)9.250 mm9.750 mm
    B Max. Grabtiefe5.720 mm6.230 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.610 mm6.120 mm
    C Max. Reichhöhe10.640 mm11.080 mm
    D Max. Schütthöhe7.700 mm8.150 mm
    D' Min. Schütthöhe3.780 mm3.110 mm
    E Min. Schwenkradius2.630 mm2.320 mm
    F Max. Grabtiefe vertikale Wand4.720 mm5.280 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.450 mm
    F Gesamthöhe über Kabine 2.950 mm
    F' Gesamthöhe des Handlaufs 3.030 mm
    *G Mindestbodenfreiheit 450 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.680 mm
    N Gesamthöhe des Auslegers 3.060 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.630 mm
    N Gesamthöhe des Auslegers 2.910 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,8 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu 4HK1
    Maximales Drehmoment 670 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.600 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 5.193 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 11,4 1/min
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 184 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,7 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • OBERWAGEN

    Schwenkgeschwindigkeit 11,4 min-1
    Schwenkdrehmoment 68 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 70 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 102 LwA dB(A)
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte500 mm2,42 m22.400 kg56 kPa
    2,91 m22.500 kg56 kPa
    Dreistegplatte600 mm2,42 m22.700 kg47 kPa
    2,91 m22.700 kg47 kPa
    *1
    • *1: 0,8 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 4700 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    50017.500 kg2.500 mm
    600 *117.700 kg2.600 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 4.850 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.310 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.990 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.030 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 660 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,42 m158 kN140 kN
    2,91 m158 kN114 kN
    2 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,422,91
    A Max. Reichweite9.430 mm9.930 mm
    A' Max. Reichweite (am Boden)9.250 mm9.750 mm
    B Max. Grabtiefe5.720 mm6.230 mm
    B' Max. Grabtiefe für Niveau 2,44 m5.610 mm6.120 mm
    C Max. Reichhöhe10.640 mm11.080 mm
    D Max. Schütthöhe7.700 mm8.150 mm
    D' Min. Schütthöhe3.780 mm3.110 mm
    E Min. Schwenkradius2.630 mm2.320 mm
    F Max. Grabtiefe vertikale Wand4.720 mm5.280 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.450 mm
    *C Freiraum unter Gegengewicht 980 mm
    D Heckschwenkradius 2.890 mm
    D' Länge hinten 2.890 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.950 mm
    F' Gesamthöhe des Handlaufs 3.030 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 1.980 mm
    I Kettenplattenbreite 500 mm
    J Unterwagenbreite 2.480 mm
    K Gesamtbreite 2.500 mm
    *L Laufwerkshöhe mit Dreistegplatten 900 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 9.680 mm
    N Gesamthöhe des Auslegers 3.060 mm

    Stiel Option 2

    Stiel 2,91 m
    M Gesamtlänge 9.630 mm
    N Gesamthöhe des Auslegers 2.910 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Downloads

Hitachi ZX210-7, ZX225US-7 und ZX225USR-7 (Deutsch) 12.63 MB
Download

Hitachi ZX210-7, ZX225US-7 und ZX225USR-7 (Englisch) 11.13 MB
Download

KTEG CoPilot (Deutsch) 2.53 MB
Download

Flyer Leica (Deutsch) 10.47 MB
Download

Hitachi ZX210LC-7 (Polnisch) 12.64 MB
Download

Broszura CoPilot Polska (Polnisch) 2.85 MB
Download

Gebrauchtmaschinen

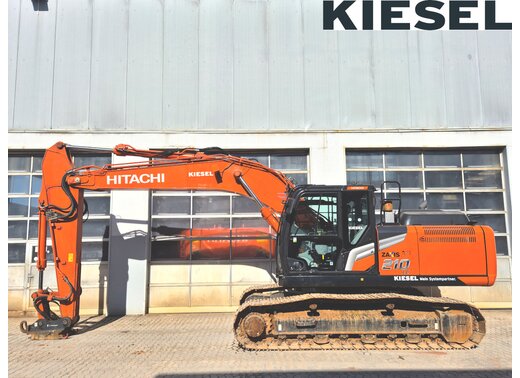

Hitachi ZX210LC-7

Hitachi ZX210LC-7

Referenz Nummer0010522654
Baujahr2022
Betriebsstunden6
PreisAuf Anfrage

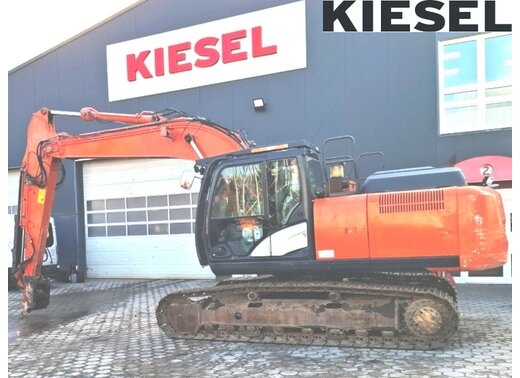

Hitachi ZX210LC-6

Hitachi ZX210LC-6

Referenz Nummer0010521046
Baujahr2021
Betriebsstunden1390
PreisAuf Anfrage
