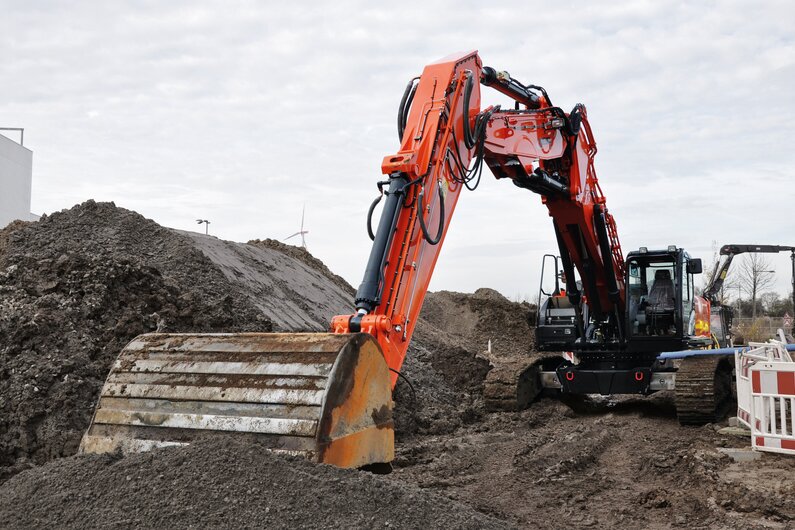

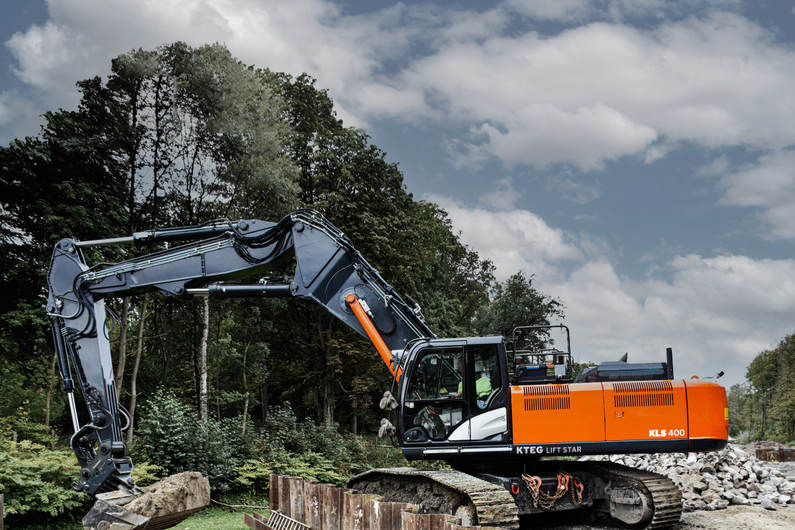

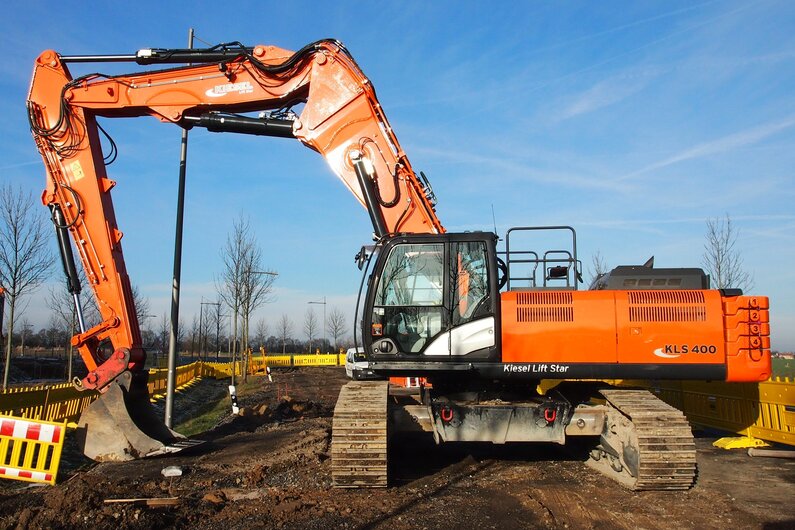

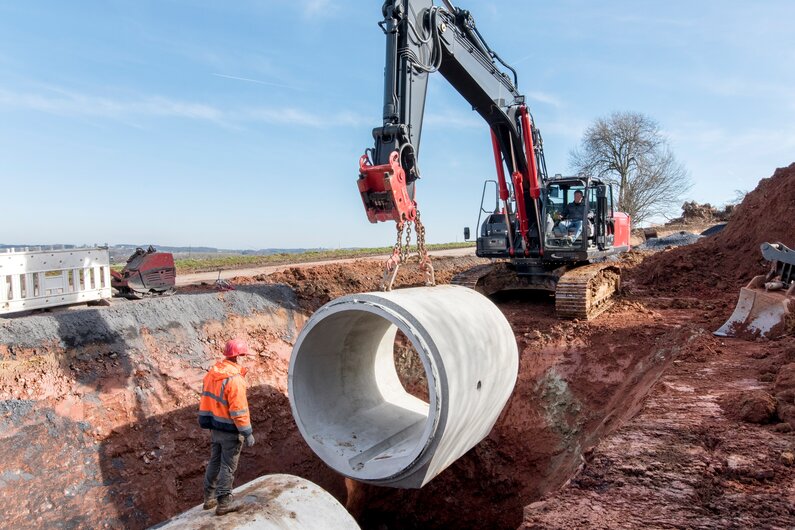

KLS400-7V

Betriebsgewicht: 43.800 kg
Löffelvolumen: 0
Basismaschine: ZX350-7
Max. Einsatzgewicht: 47.900 kg
Motorleistung: 210 kW
KTEG
KTEG
Leistung
Leistung

Technische Daten

Modell
  • KLS400-7V-Mono
  • KLS400-7V-MUVA
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 202 kW
    ISO 9249 (netto) 275 PS
    ISO 14396 (netto) 210 kW
    ISO 14396 (netto) 286 PS
    SAE J1349 (netto) 202 kW
    SAE J1349 (netto) 275 PS
    Drehzahl bei Nennleistung 1.900 1/min
    Modell Isuzu 6HK1X
    Maximales Drehmoment 1.080 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.500 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 7,79 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 128 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,7 1/min
    Schwenkdrehmoment 120 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 260 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 288 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

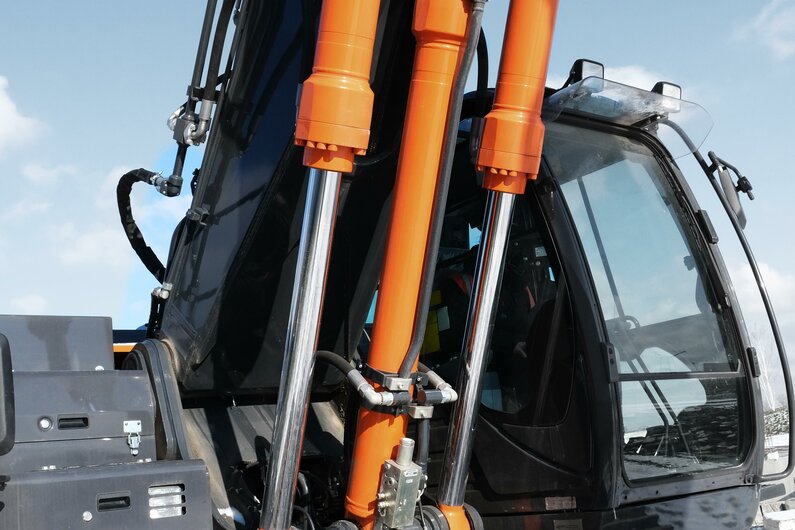

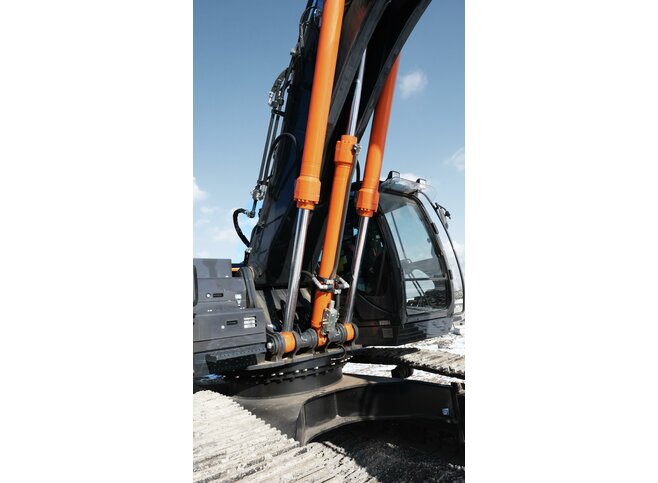

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2145 mm100 mm
    Stiel1170 mm115 mm
    Löffel1140 mm95 mm
    Positionierung *11170 mm110 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,2 km/h
    Max. Traktionskraft 298 kN
    Steigvermögen (konstant) 35 °

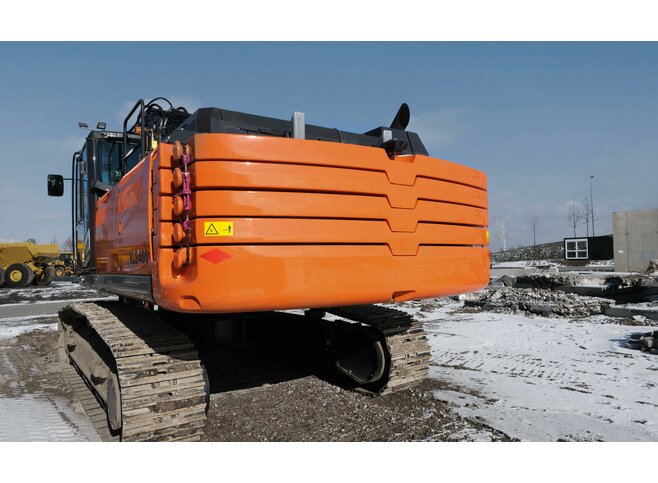

  • OBERWAGEN

    Schwenkgeschwindigkeit 9,7 min-1
    Schwenkdrehmoment 120 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 104 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 630 l
    Motorkühlmittel 48 l
    Motoröl 48 l
    Schwenkwerk 15,7 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 340 l
    Hydrauliköltank 198 l
    DEF/AdBlue-Tank 70 l
  • ARBEITSBEREICHE

  • ABMESSUNGEN

    Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    Unterwagenlänge 4.950 mm
    Länge hinten 3.720 mm
    Gesamtlänge 6.200 mm
    Gesamtbreite des Oberwagens 2.990 mm
    Gesamthöhe über Kabine 3.150 mm
    Kettenplattenbreite 600 mm
    Spurweite (schmaler Unterwagen) 2.400 mm
    Unterwagenbreite (schmaler Unterwagen) 3.000 mm
    Gesamtbreite (schmaler Unterwagen) 3.000 mm
    Spurweite (breiter Unterwagen) 3.700 mm
    Unterwagenbreite (breiter Unterwagen) 4.300 mm
    Gesamtbreite (breiter Unterwagen) 4.300 mm

    Stiel Option 1

    Stiel 3,2 m
    Gesamtlänge 11.350 mm
    Gesamthöhe des Auslegers 3.270 mm
  • Traglasten

    breiter Unterwagen

    schmaler Unterwagen

  • MOTOR

    Nennleistung

    ISO 9249 (netto) 202 kW
    ISO 9249 (netto) 275 PS
    ISO 14396 (netto) 210 kW
    ISO 14396 (netto) 286 PS
    SAE J1349 (netto) 202 kW
    SAE J1349 (netto) 275 PS
    Drehzahl bei Nennleistung 1.900 1/min
    Modell Isuzu 6HK1X
    Maximales Drehmoment 1.080 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.500 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 7,79 l
    Nachbehandlung DOC-, CSF- und SCR-System
    Bohrung 115 mm
    Hub 125 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 128 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,7 1/min
    Schwenkdrehmoment 120 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 260 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 288 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2145 mm100 mm
    Stiel1170 mm115 mm
    Löffel1140 mm95 mm
    Positionierung *11170 mm110 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,2 km/h
    Max. Traktionskraft 298 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 9,7 min-1
    Schwenkdrehmoment 120 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 104 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 630 l
    Motorkühlmittel 48 l
    Motoröl 48 l
    Schwenkwerk 15,7 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 340 l
    Hydrauliköltank 198 l
    DEF/AdBlue-Tank 70 l
  • ARBEITSBEREICHE

  • ABMESSUNGEN

    Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    Unterwagenlänge 4.950 mm
    Länge hinten 3.720 mm
    Gesamtlänge 6.200 mm
    Gesamtbreite des Oberwagens 2.990 mm
    Gesamthöhe über Kabine 3.150 mm
    Kettenplattenbreite 600 mm
    Spurweite (schmaler Unterwagen) 2.400 mm
    Unterwagenbreite (schmaler Unterwagen) 3.000 mm
    Gesamtbreite (schmaler Unterwagen) 3.000 mm
    Spurweite (breiter Unterwagen) 3.700 mm
    Unterwagenbreite (breiter Unterwagen) 4.300 mm
    Gesamtbreite (breiter Unterwagen) 4.300 mm

    Stiel Option 1

    Stiel 3,2 m
    Gesamtlänge 14.000 mm
    Gesamthöhe des Auslegers 3.400 mm
  • Traglasten

    breiter Unterwagen

    schmaler Unterwagen

Hinweis: Irrtümer und technische Änderungen vorbehalten.
