ZX55U-6
| Betriebsgewicht: | 4.920 - 5.310 | kg |
| Löffelvolumen: | 0,17 | m³ |
| Motorleistung: | 29,1 | kW |
Highlights
Leistung

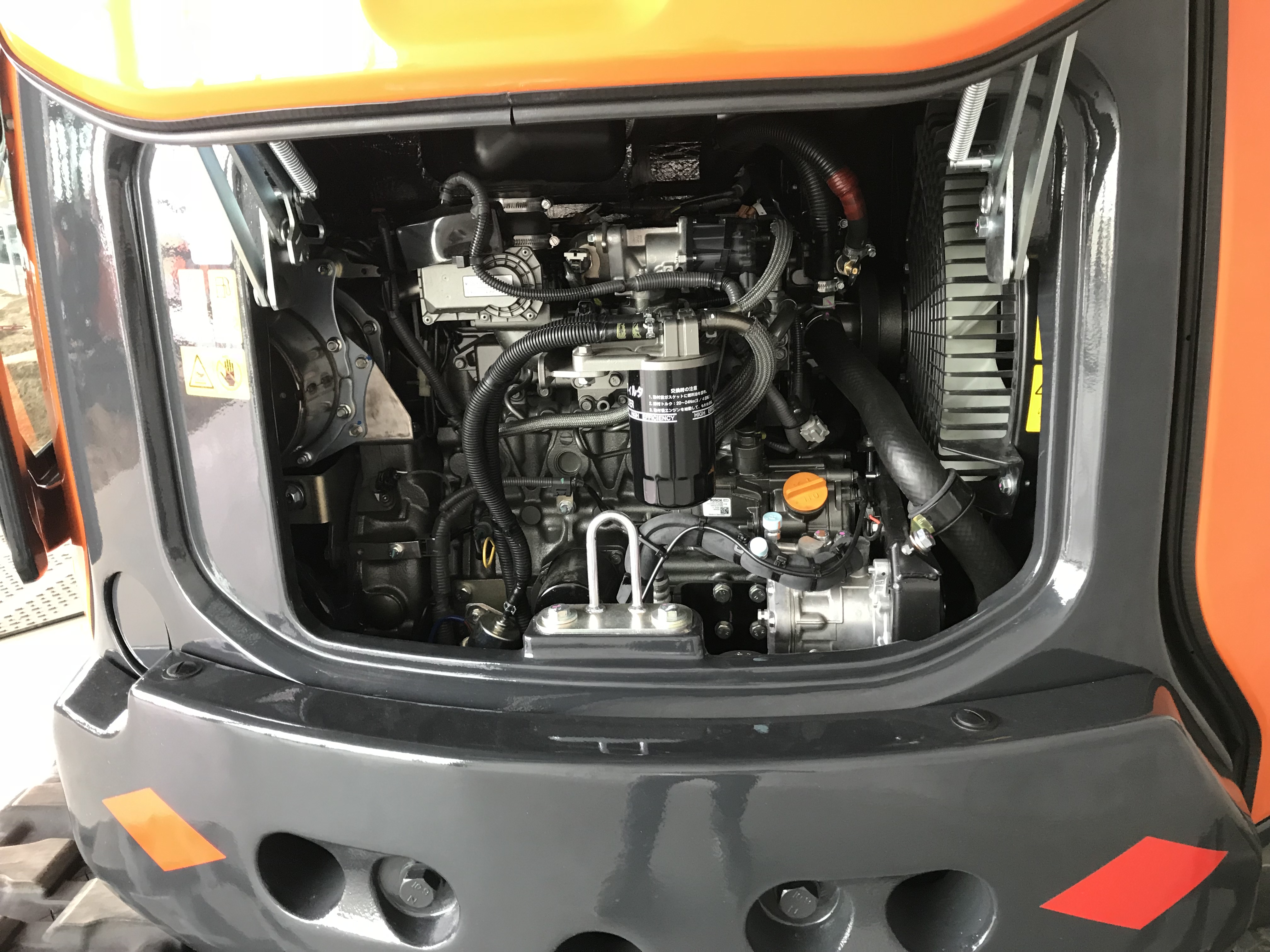

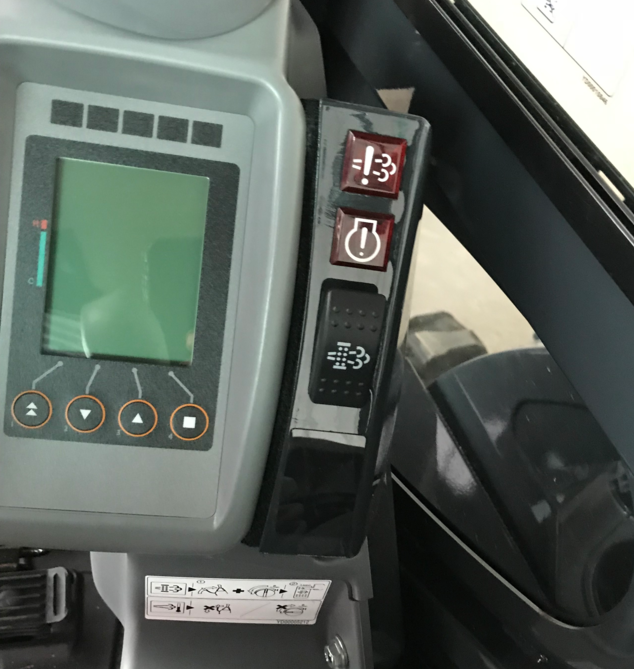

Umweltfreundlichkeit

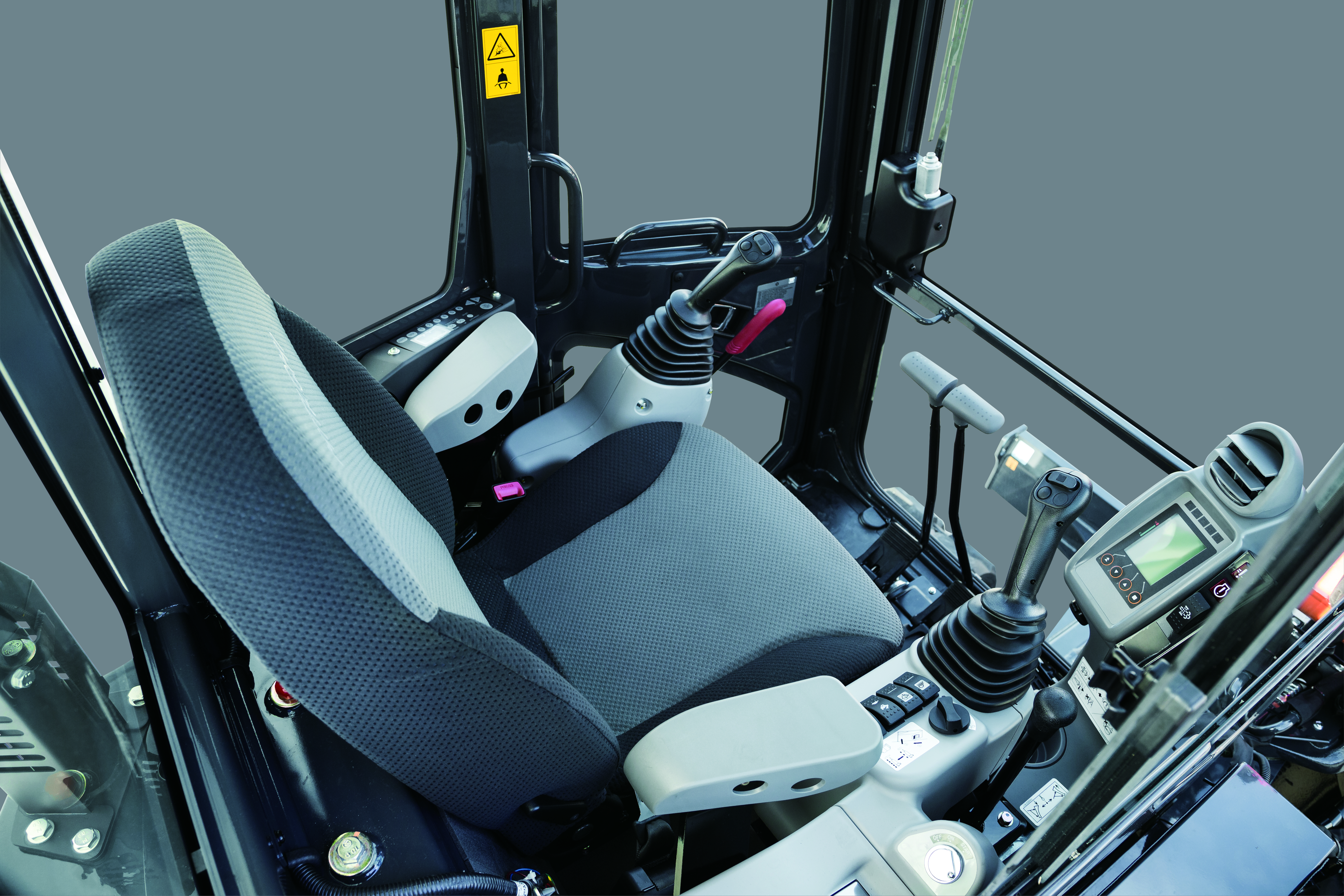

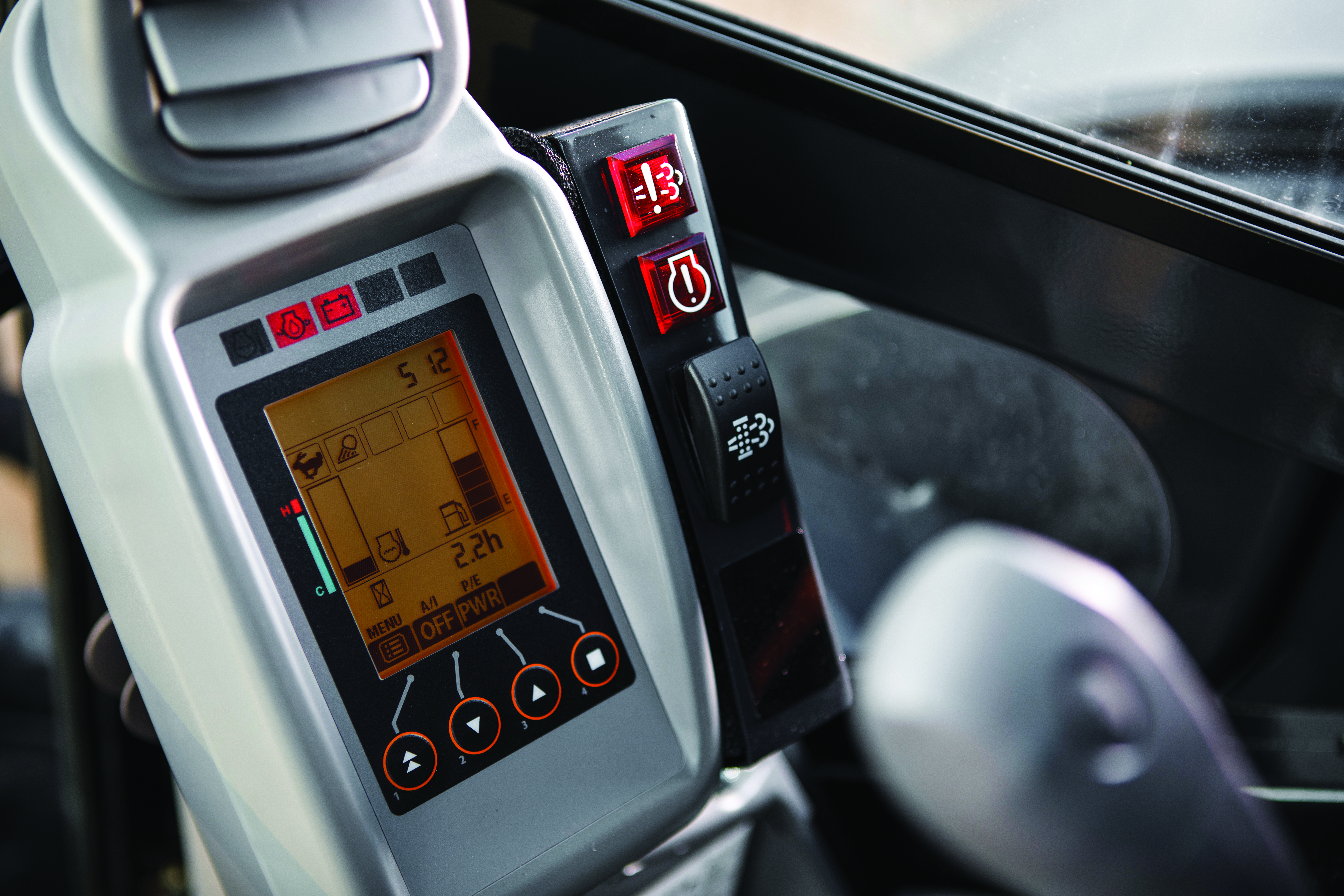

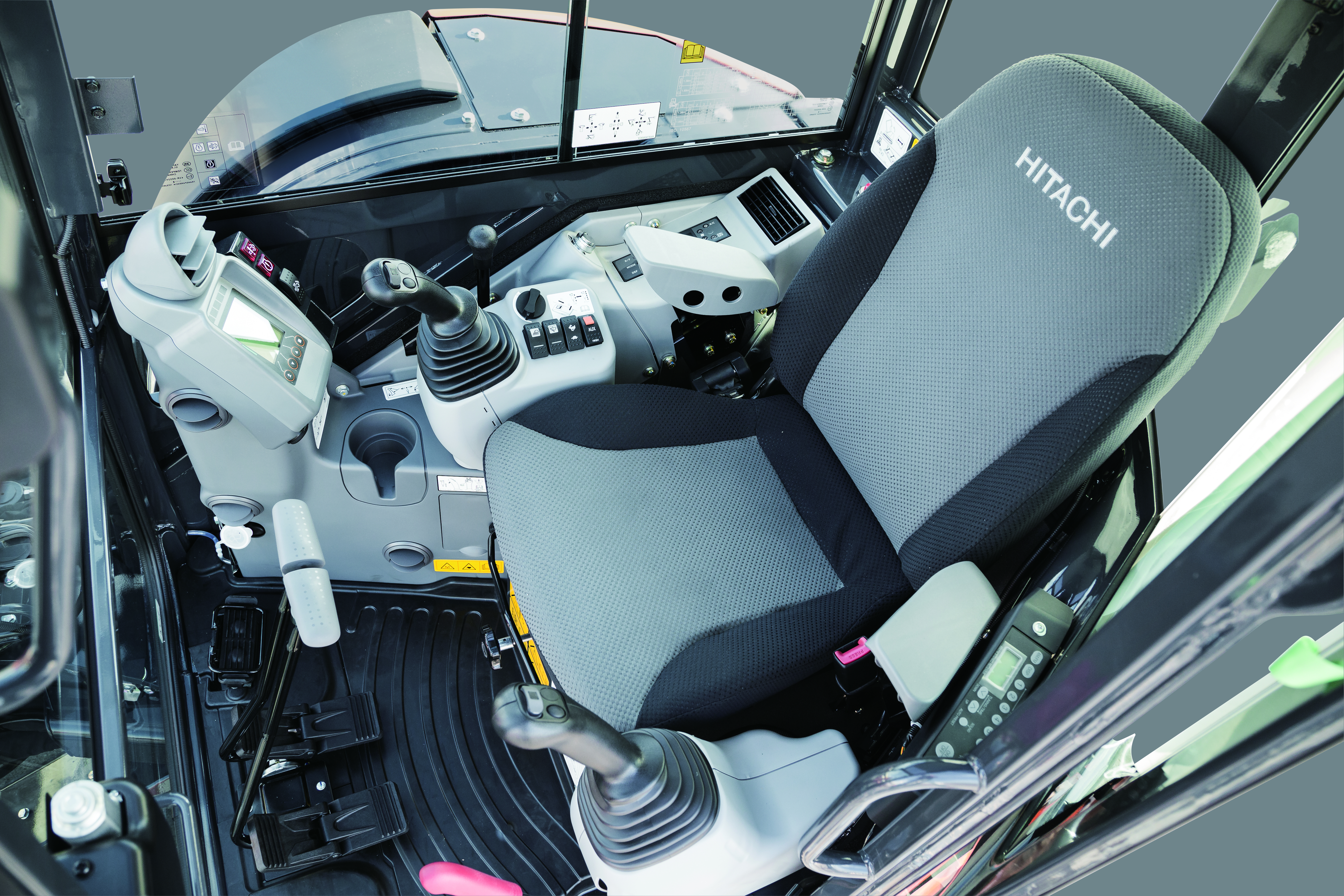

Komfort/Kabine
Sicherheit

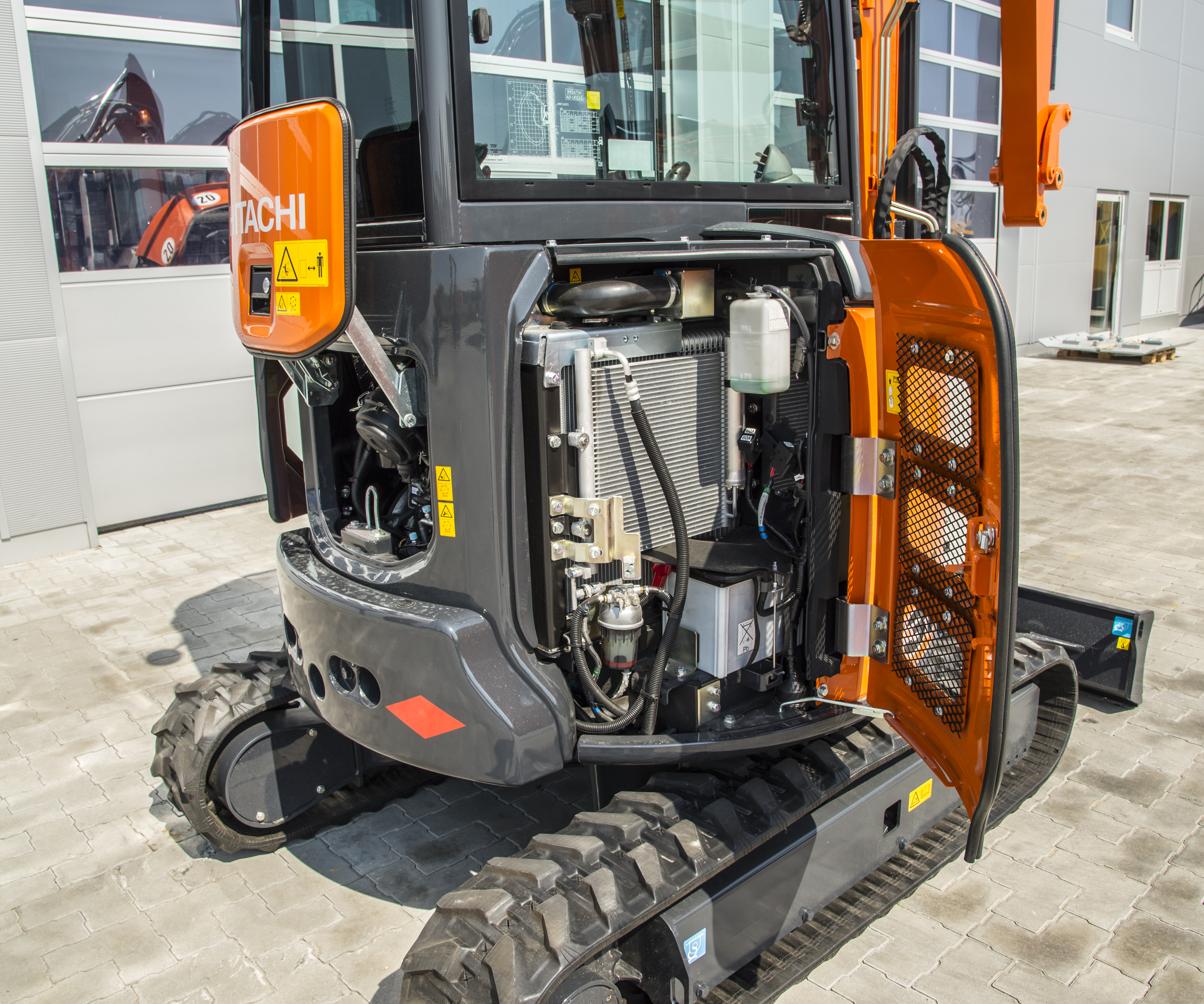

Wartung
Varianten
U - Kurzheck-Version
Die Kurzheck-Version ist deutlich kürzer als bei Baggern mit Standardheck. Jedoch steht ein kleiner Teil des Kontergewichts über die Kette hinaus, wenn man den Oberwagen zur Seite schwenkt.

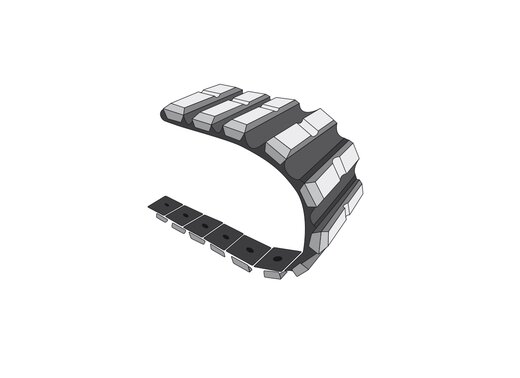

P - Pads
Pads sind auf den Kettenstrang aufgeschraubte Hartgummielemente. Sie sind wesentlich langlebiger als Gummiketten und können bei Beschädigungen einzeln ausgetauscht werden.

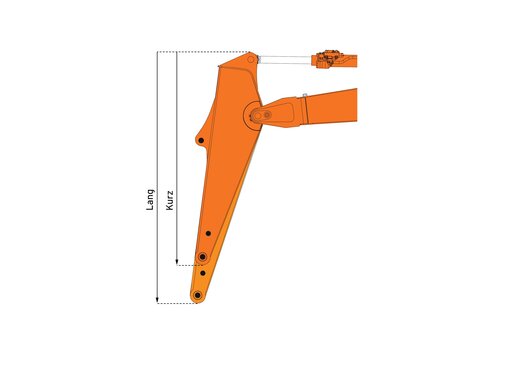

Löffelstiel
Passend zum Einsatz der Maschine kann zwischen mehreren Löffelstiellängen gewählt werden.
Technische Daten
Modell
- ZX55U-6
- ZX55U-6 P
-

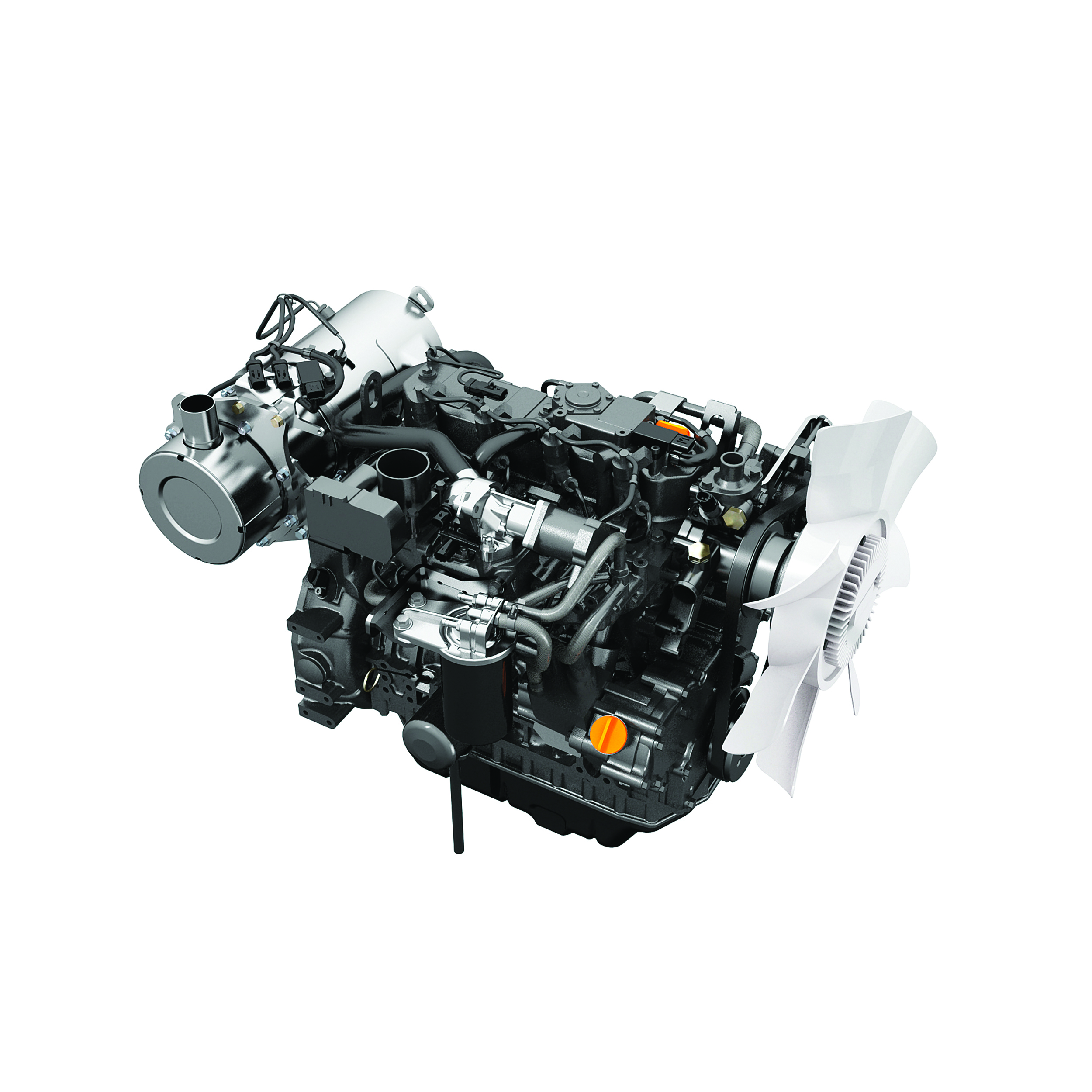

MOTOR
Modell Yanmar 4TNV88C Typ Wassergekühlter 4-Takt 4-Zylinder mit Common-Rail-Direkteinspritzung und gekühlter Abgasrückführung Nachbehandlung DOC und DPF Hubraum 2,189 l Hub 90 mm Bohrung 88 mm Maximales Drehmoment 135,8 Nm Drehzahl Maximales Drehmoment 1.560 1/min Nennleistung
ISO 9249 (netto) 27,1 kW ISO 9249 (netto) 36,8 PS SAE J1349 (netto) 27,1 kW SAE J1349 (netto) 36,8 PS Drehzahl bei Nennleistung 2.400 1/min Batterie
Anzahl 1 Stück Spannung 12 V Kapzität 72 Ah Schwenkwerk
Schwenkgeschwindigkeit 9 1/min Schwenkdrehmoment 8,6 kNm Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Spezifikation
Maximales Drehmoment 135,8 Nm Drehzahl Maximales Drehmoment 1.560 1/min Hubraum 2,189 l Bohrung 88 mm Hub 90 mm -
HYDRAULIKSYSTEM
Hydraulikpumpen
Hauptpumpen 1 Axialkolbenpumpe mit variabler Fördermenge Maximaler Ölfluss (1x Axialkolbenpumpe) 120 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 12 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 1 Axialkolbenmotor Entlastungsventileinstellungen
Auslegerkreis 24,5 MPa Schwenkkreis 18,3 MPa Fahrkreis 24,5 MPa Vorsteuerkreis 5,9 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Hub Ausleger 1 95 mm 55 mm 699 mm Stiel 1 80 mm 50 mm 731 mm Löffel 1 75 mm 45 mm 551 mm Auslegerschwenkblock 1 90 mm 50 mm 666 mm Planierschild 1 105 mm 50 mm 140 mm -
UNTERWAGEN
Laufwerk
Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt. Laufrollen (je Seite) 4 Stück Stützrollen (je Seite) 1 Stück Fahrgeschwindigkeit
Fahrgeschwindigkeit max. Schnellgang 4,2 km/h Fahrgeschwindigkeit Langsamgang 2,5 km/h Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.Automatikgetriebe: schnell-langsam. Max. Traktionskraft 38,3 kN Steigvermögen (konstant)
Steigvermögen (konstant) 30 ° -
FÜLLMENGEN
Kraftstofftank 70 l Motorkühlmittel 4,7 l Motoröl 8,6 l Fahrantrieb (je Seite) 0,9 l Hydrauliksystem 66 l Hydrauliköltank 42 l -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 75 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 96 LwA dB(A) -
ARBEITSBEREICHE
Angaben Stiellänge 1,38 1,69 A Max. Reichweite 5.960 mm 6.260 mm A' Max. Reichweite (am Boden) 5.820 mm 6.130 mm B Max. Grabtiefe 3.530 mm 3.830 mm C Max. Reichhöhe 5.750 mm 6.000 mm D Max. Schütthöhe 4.070 mm 4.310 mm D' Min. Schütthöhe 1.720 mm 1.430 mm E Min. Schwenkradius 2.210 mm 2.300 mm F Max. Grabtiefe vertikale Wand 2.810 mm 3.140 mm G Arbeitsgerätehöhe bei min. Schwenkradius 4.380 mm 4.380 mm H Stielkopfabstand bei max. Arbeitsgeräteeinzug 2.050 mm 1.880 mm I Arbeitsradius bei min. vorderen Schwenkradius (max. Auslegerschwenkwinkel) 1.730 mm 1.810 mm J Max. Planierschildhub über Boden 460 mm 460 mm K Max. Planierschildeingriff 365 mm 365 mm L Versatzweite nach links 690 mm 690 mm L' Versatzweite nach rechts 850 mm 850 mm L Max. Auslegerschwenkwinkel links 80 mm 80 mm L' Max. Auslegerschwenkwinkel rechts 60 mm 60 mm -
Gewichte und Bodendruck
Kettentyp Kettenbreite Stiel Betriebsgewicht Bodendruck Gummikette *1 400 mm 1,38 m 4.920 kg 28 kPa 1,69 m 5.140 kg 29 kPa - *1: Ausleger 2,85m, Löffelinhalt (ISO, gehäuft) 0,14m³; Löffelgewicht 109kg, Kontergewicht 200kg
-
Grabkräfte
Stiellänge Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE: PCSA Stiel-Reißkraft ISO Stiel-Reißkraft SAE: PCSA 1,38 m 36,8 kN 32,1 kN 24 kN 22,8 kN 1,69 m 36,9 kN 32,1 kN 21 kN 20,1 kN -
Abmessungen
Stiel Option 1
Stiel 1,38 m L Gesamtlänge 5.470 mm M Gesamthöhe des Auslegers 1.710 mm Stiel Option 2
Stiel 1,69 m L Gesamtlänge 5.520 mm M Gesamthöhe des Auslegers 1.880 mm
N Kettenhöhe 550 mm A Abstand Mitte Kettenrad zu Mitte Leitrad 2.000 mm O Motorhaubenhöhe 1.590 mm B Unterwagenlänge 2.500 mm P Horizontalabstand zum Schild 1.910 mm C Freiraum unter Gegengewicht 610 mm Q Planierschildhöhe 375 mm D Heckschwenkradius 1.100 mm D' Länge hinten 1.100 mm E Gesamtbreite des Oberwagens 1.850 mm F Gesamthöhe über Kabine 2.530 mm G Mindestbodenfreiheit 340 mm H Spurweite 1.600 mm I Kettenplattenbreite 400 mm J Unterwagenbreite (Planierschildbreite) 2.000 mm K Gesamtbreite 2.000 mm
-
MOTOR
Modell Yanmar 4TNV88C Typ Wassergekühlter 4-Takt 4-Zylinder mit Common-Rail-Direkteinspritzung und gekühlter Abgasrückführung Nachbehandlung DOC und DPF Hubraum 2,189 l Hub 90 mm Bohrung 88 mm Maximales Drehmoment 135,8 Nm Drehzahl Maximales Drehmoment 1.560 1/min Nennleistung
ISO 9249 (netto) 27,1 kW ISO 9249 (netto) 36,8 PS SAE J1349 (netto) 27,1 kW SAE J1349 (netto) 36,8 PS Drehzahl bei Nennleistung 2.400 1/min Batterie
Anzahl 1 Stück Spannung 12 V Kapzität 72 Ah Schwenkwerk
Schwenkgeschwindigkeit 9 1/min Schwenkdrehmoment 8,6 kNm Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Spezifikation
Maximales Drehmoment 135,8 Nm Drehzahl Maximales Drehmoment 1.560 1/min Hubraum 2,189 l Bohrung 88 mm Hub 90 mm -
HYDRAULIKSYSTEM
Hydraulikpumpen
Hauptpumpen 1 Axialkolbenpumpe mit variabler Fördermenge Maximaler Ölfluss (1x Axialkolbenpumpe) 120 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 12 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 1 Axialkolbenmotor Entlastungsventileinstellungen
Auslegerkreis 24,5 MPa Schwenkkreis 18,3 MPa Fahrkreis 24,5 MPa Vorsteuerkreis 5,9 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Hub Ausleger 1 95 mm 55 mm 699 mm Stiel 1 80 mm 50 mm 731 mm Löffel 1 75 mm 45 mm 551 mm Auslegerschwenkblock 1 90 mm 50 mm 666 mm Planierschild 1 105 mm 50 mm 140 mm -
UNTERWAGEN
Laufwerk
Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt. Laufrollen (je Seite) 4 Stück Stützrollen (je Seite) 1 Stück Fahrgeschwindigkeit
Fahrgeschwindigkeit max. Schnellgang 4,2 km/h Fahrgeschwindigkeit Langsamgang 2,5 km/h Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.Automatikgetriebe: schnell-langsam. Max. Traktionskraft 38,3 kN Steigvermögen (konstant)
Steigvermögen (konstant) 30 ° -
FÜLLMENGEN
Kraftstofftank 70 l Motorkühlmittel 4,7 l Motoröl 8,6 l Fahrantrieb (je Seite) 0,9 l Hydrauliksystem 66 l Hydrauliköltank 42 l -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 75 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 96 LwA dB(A) -
ARBEITSBEREICHE
Angaben Stiellänge 1,38 1,69 A Max. Reichweite 5.960 mm 6.260 mm A' Max. Reichweite (am Boden) 5.820 mm 6.130 mm B Max. Grabtiefe 3.530 mm 3.830 mm C Max. Reichhöhe 5.750 mm 6.000 mm D Max. Schütthöhe 4.070 mm 4.310 mm D' Min. Schütthöhe 1.720 mm 1.430 mm E Min. Schwenkradius 2.210 mm 2.300 mm F Max. Grabtiefe vertikale Wand 2.810 mm 3.140 mm G Arbeitsgerätehöhe bei min. Schwenkradius 4.380 mm 4.380 mm H Stielkopfabstand bei max. Arbeitsgeräteeinzug 2.050 mm 1.880 mm I Arbeitsradius bei min. vorderen Schwenkradius (max. Auslegerschwenkwinkel) 1.730 mm 1.810 mm J Max. Planierschildhub über Boden 460 mm 460 mm K Max. Planierschildeingriff 365 mm 365 mm L Versatzweite nach links 690 mm 690 mm L' Versatzweite nach rechts 850 mm 850 mm L Max. Auslegerschwenkwinkel links 80 mm 80 mm L' Max. Auslegerschwenkwinkel rechts 60 mm 60 mm -
Gewichte und Bodendruck
Kettentyp Kettenbreite Stiel Betriebsgewicht Bodendruck PAD-Kette *1 400 mm 1,38 m 5.090 kg 29 kPa 1,69 m 5.310 kg 31 kPa - *1: Ausleger 2,85m, Löffelinhalt (ISO, gehäuft) 0,14m³; Löffelgewicht 109kg, Kontergewicht 200kg
-
Grabkräfte
Stiellänge Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE: PCSA Stiel-Reißkraft ISO Stiel-Reißkraft SAE: PCSA 1,38 m 36,8 kN 32,1 kN 24 kN 22,8 kN 1,69 m 36,9 kN 32,1 kN 21 kN 20,1 kN -
Abmessungen
Stiel Option 1
Stiel 1,38 m L Gesamtlänge 5.470 mm M Gesamthöhe des Auslegers 1.710 mm Stiel Option 2
Stiel 1,69 m L Gesamtlänge 5.520 mm M Gesamthöhe des Auslegers 1.880 mm N Kettenhöhe 550 mm A Abstand Mitte Kettenrad zu Mitte Leitrad 2.000 mm O Motorhaubenhöhe 1.590 mm B Unterwagenlänge 2.500 mm P Horizontalabstand zum Schild 1.910 mm C Freiraum unter Gegengewicht 610 mm Q Planierschildhöhe 375 mm D Heckschwenkradius 1.100 mm D' Länge hinten 1.100 mm E Gesamtbreite des Oberwagens 1.850 mm F Gesamthöhe über Kabine 2.530 mm G Mindestbodenfreiheit 340 mm H Spurweite 1.600 mm I Kettenplattenbreite 400 mm J Unterwagenbreite (Planierschildbreite) 2.000 mm K Gesamtbreite 2.000 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

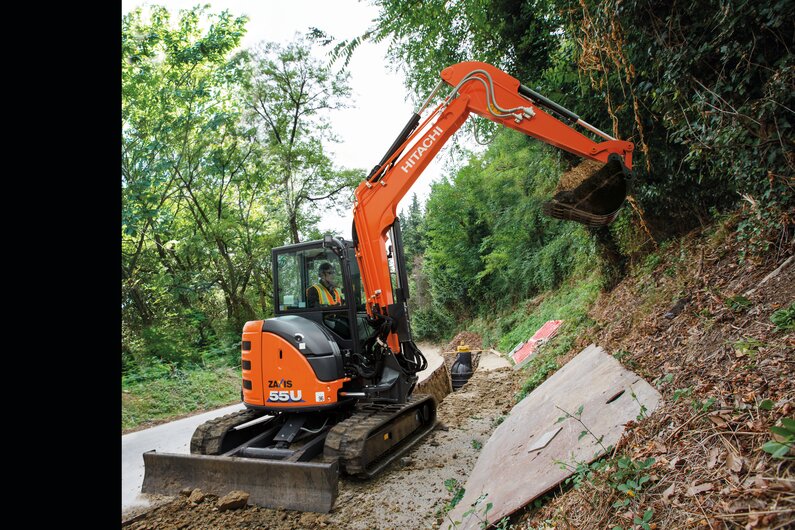

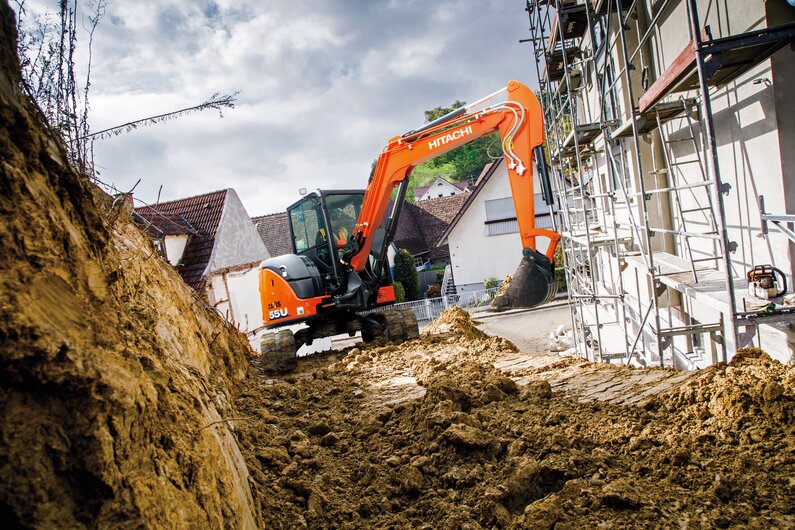

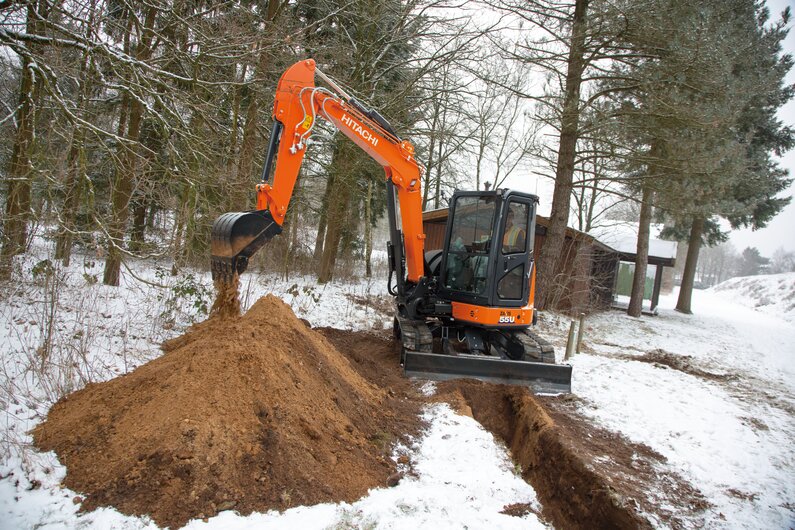

Der Hitachi ZX55U-6 Minibagger
Die neue Hitachi Mini- und Kompaktbagger der Serie 6 wurden für die anspruchsvollsten Einsatzbedingungen entwickelt und konstruiert.
Der ZX55U-6 erreicht dank eines leistungsstarken EU Stufe V konformen Motors und eines effizienten Hydrauliksystems kürzere Taktzeiten sowie maximale Produktivität am Einsatzort. Durch den kleinen Heckschwenkradius und des serienmäßig verbauten Dieselpartikelfilters ist dieser äußerst vielseitige Bagger ideal für innerstädtische Baustellen.
Spitzen Qualität und Robustheit machen den ZX55U-6 zu einer rundum zuverlässigen Maschine, die den Erwartungen der Benutzer jederzeit gerecht wird.
