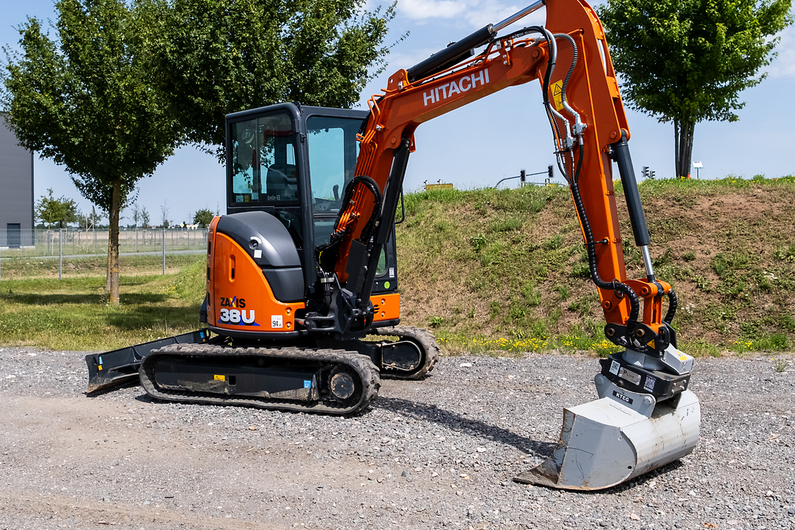

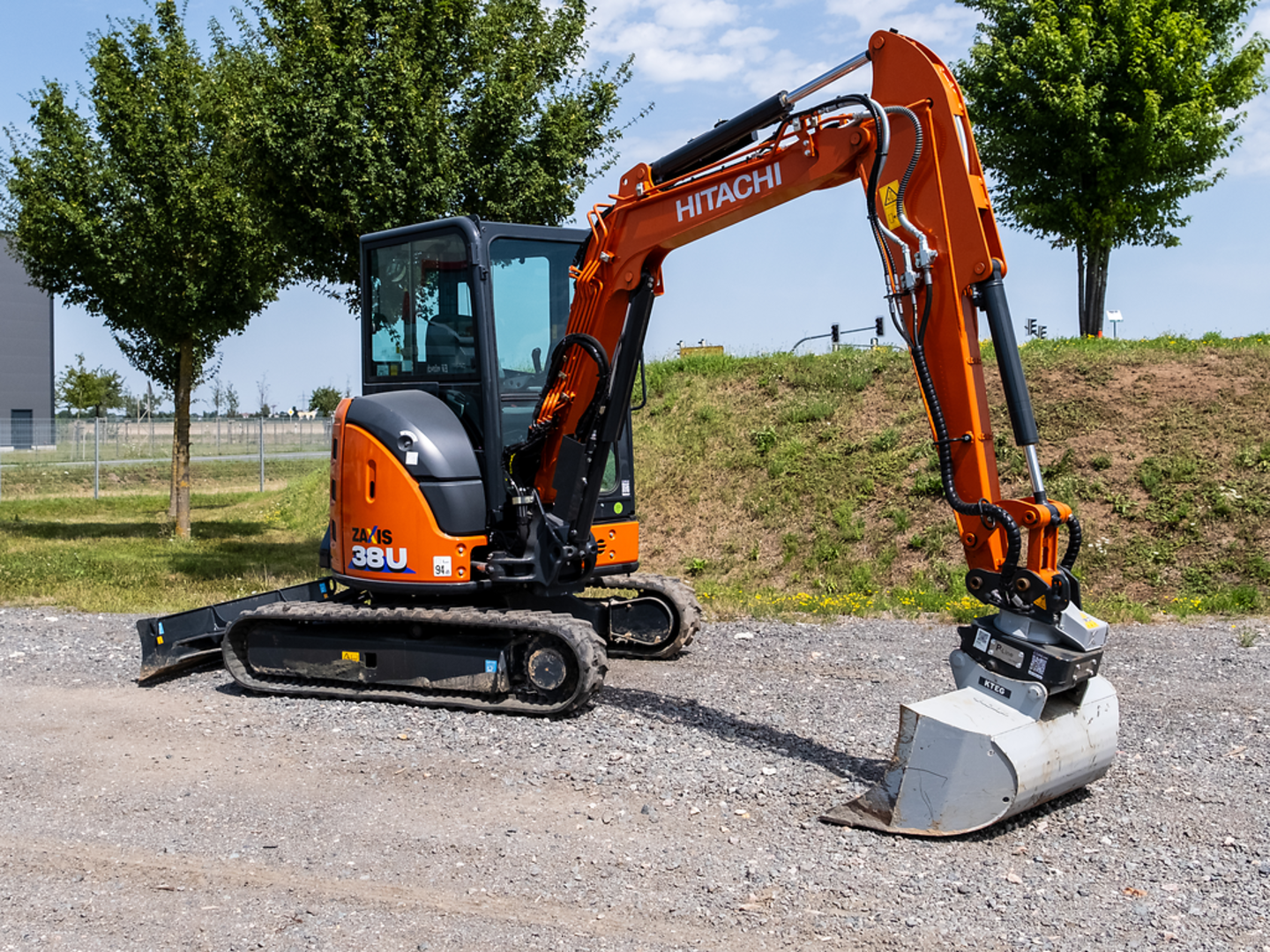

ZX38U-6 MTC

Betriebsgewicht:	3.940 - 4.170	kg
Löffelvolumen:	0,15	m³
Motorleistung:	18,8	kW

Datenblatt

Highlights
Varianten
Technische Daten
Anbaugeräte
Downloads

Highlights

Leistung

Komfort/Kabine

Umweltfreundlichkeit

Leistungsstarker Motor
Arbeitsausrüstung
Hydrauliksystem
Kühleranordnung
Langlebigkeit
D-Rahmenprofil
Zylinderschutz
Antrieb

Leistungsstarker Motor

EU Stufe V konformer Motor:
- Erfüllt die aktuellen Emissionsstandards der EU Stufe V.
- Beitrag zum Umweltschutz durch geringere Emissionen.
Yanmar-4-Takt-3-Zylinder-Niederemissionsmotor 3TNV88:
- Hocheffizienter 4-Takt-Motor von Yanmar.
- Drei Zylinder für ausgewogene Leistung.
Wassergekühlt:
- Verwendet Wasserkühlung zur Temperaturregulierung.
- Verbessert die Betriebseffizienz und -lebensdauer.
Wirbelkammer-Einspritzung:
- Nutzt Wirbelkammer-Einspritzung für optimale Verbrennung.
- Verbessert die Kraftstoffeffizienz und Leistung.

Arbeitsausrüstung

Monoblock-Schwenkausleger:
- Robuste Stahlkonstruktion in Kastenprofilbauweise.
- Innere Torsionsbleche für zusätzliche Stabilität.
- Konstruktiv optimierte Stahlgusskomponenten in den Gelenkbereichen.
Zweiteiliger Schwenklagerfuß:
- Erhöht die Stabilität des Schwenkauslegers.
- Reduziert das Auslegerspiel für präzises Arbeiten.
- Schützt die Hydraulikschläuche vor äußeren Einflüssen.
Wartungsarme, langlebige Spezial-Hitachi-Buchsen:
- In den Lagerbereichen für zuverlässige Leistung.
- Gesinterte HN-Buchsen für geringen Verschleiß und lange Lebensdauer.

Hydrauliksystem

Hydrauliksystem mit 2 Axialkolbenpumpen und 1 Zahnradpumpe:
- Erhöht die Produktivität durch leistungsstarke Pumpen.
- Reduziert den Kraftstoffverbrauch für verbesserte Effizienz.

Kühleranordnung

Korrosionsbeständige Aluminiumkühler:
- Schützt vor Korrosion für eine längere Lebensdauer.
- Hochwertiges Material für zuverlässige Kühlleistung.
Parallelanordnung der Teilkühler:
- Maximiert die Kühlleistung durch effiziente Anordnung.
- Leichte Reinigung von beiden Seiten.

Langlebigkeit

Hochwertige Komponenten:
- Verwendung qualitativ hochwertiger Bauteile bei allen Hitachi-Maschinen
Höchste Leistungsstandards:
- Maschinen bieten herausragende Leistungsfähigkeit
Zuverlässigkeitsstandards:
- Ausgelegt für zuverlässigen und langlebigen Betrieb
Komfortstandards:
- Berücksichtigung von Komfortaspekten für den Bediener
Sicherheitsstandards:
- Erfüllung hoher Sicherheitsstandards für Betriebssicherheit

D-Rahmenprofil

Neu gestaltetes D-Rahmenprofil:
- Umlaufend und sehr stark.
- Aus hochfestem Stahl für extreme Arbeitseinsätze.
- Konzipiert zum Schutz der Verkleidungsteile vor Beschädigungen.

Zylinderschutz

Effektiver Auslegerzylinderschutz:
- Standardmäßige Ausstattung für zusätzlichen Schutz.
- Verhindert Beschädigungen am Hydraulikzylinder während des Betriebs.

Antrieb

Speziell verstärkte und groß dimensionierte Unterwagen:
- Entwickelt für härteste Einsatzbedingungen.
- Bietet hohe Belastbarkeit und Widerstandsfähigkeit.
Geschweißter Laufwerksrahmen in Kastenbauweise:
- Verstärkt die Struktur der Raupenbagger.
- Minimiert die Ausfallzeiten durch verbesserte Haltbarkeit.
Drehmomentstarke 2-stufen Axialkolbenmotoren:
- Ermöglicht leistungsstarke und effiziente Leistung.
- Reduziert Ausfallzeiten und erhöht die Produktivität.

Bedienerfreundlicher Arbeitsplatz
Entertainmentsystem
Sitz
Proportionale Zusatzfunktion
Mulitfunktionsmonitor
Hochauspuff
Zylinder mit Endlagendämpfung
Stahlverkleidung

Bedienerfreundlicher Arbeitsplatz

Gummigelagerte großzügige Komfortkabine:
- Ergonomisch angeordnete Bedienelemente, Anzeigen, Schalter und Warnleuchten.
- Klappbare Fahrpedale für flexible Anpassung.
- Panoramaverglasung
- Ablage- und Staufächer
Hochschwenkbare Frontscheibe:
- Ermöglicht eine einfache Belüftung und Kommunikation ohne Ausstieg.
- Verbessert die Flexibilität des Bedieners.
Weit zu öffnendes Doppelschiebefenster rechts:
- Schafft eine angenehme Luftzirkulation.
- Erhöht den Komfort und die Anpassungsmöglichkeiten.
Scheibenwaschanlage mit Scheibenwischer:
- Für klare Sichtverhältnisse bei verschiedenen Wetterbedingungen.
- Verbessert die Sicherheit während des Betriebs.
Leistungsfähige Heizungs- und Belüftungsanlage mit Defrosterdüsen:
- Sorgt für eine angenehme Temperatur im Fahrerstand.
Optimal positionierte Luftauslässe:
- Gewährleisten eine effiziente Klimatisierung.
- Schnelle Frontscheibenenteisung für klare Sicht.
Große Fahrertüre:
- Einfacher Einstieg für den Bediener.
- Verbessert die Zugänglichkeit und den Arbeitsfluss.

Entertainmentsystem

AM/FM Radio:
- Möglichkeit zum Empfang von AM- und FM-Radiosendern.
- Vielseitige Radiooptionen für den Bediener.
Hochwertige Stereo-Dachlautsprecher:
- Bieten eine qualitativ hochwertige Audiowiedergabe.
- Verbessern das Hörerlebnis im Fahrzeug.

Sitz

Gefederter und verstellbarer Komfortsitz:
- Ermöglicht individuelle Anpassung für unterschiedliche Fahrer.
- 2-Punkt-Automatikgurt für zusätzliche Sicherheit.
- Einstellbare Armlehnen für personalisierten Komfort.
- Hohe Rückenlehne für optimalen Halt und Bequemlichkeit.

Proportionale Zusatzfunktion

Integrierte proportionale Zusatzfunktion
- Im Multifunktionjoystick integriert
- Erlaubt präzise und stufenlose Ansteuerung des Anbaugerätes.
- Serienmäßig bei Hammerhydraulik (1. Zusatzsteuerkreis) und Greiferdrehhydraulik (2. Zusatzsteuerkreis) verbaut.
- Erhöht die Kontrolle und Flexibilität bei der Bedienung verschiedener Anbaugeräte.

Mulitfunktionsmonitor

Ergonomisch platzierter 3,5 Zoll LCD-Monitor:
- Zeigt maschinenrelevante Daten an.
- Enthält Informationen zu Maschinenstatus, Einstellungen, Warnhinweisen und Uhrzeit.
- Gut erkennbare Anzeige für eine einfache Überwachung.

Hochauspuff

Optionales leises und senkrechtes Auspuffrohr:
- Erleichtert die Arbeit durch minimierte Lärmbelastung.
- Abgasauslass nicht auf Gesichtshöhe, verhindert Einatmen von Abgasen.
- Verbessert die Arbeitsbedingungen und den Bedienungskomfort.

Zylinder mit Endlagendämpfung

Standardmäßige Endlagendämpfung:
- Bei Hub- und Stielzylinder implementiert.
- Gewährleistet ein sanftes Arbeiten mit der Arbeitsausrüstung.
- Reduziert Vibrationen und Stöße während des Betriebs.

Stahlverkleidung

Robuste Stahlverkleidung:
- Leicht instand zu setzen bei Beschädigungen.
- Vermeidet zwangsläufigen Austausch bei Schäden.
- Bietet langlebigen Schutz und Widerstandsfähigkeit.

Automatische Drehzahlabsenkung, ECO/PWR Modus

Automatische Drehzahlabsenkung, ECO/PWR Modus

Automatische Drehzahlabsenkung:
- Reduziert die Motordrehzahl automatisch bei geringer Belastung.
- Optimiert den Kraftstoffverbrauch und verringert Lärmemissionen.
ECO/PWR-Modus:
- Per Knopfdruck wählbarer Modus für verschiedene Betriebsanforderungen.
- Ermöglicht eine anpassbare Leistungssteuerung für effizienteren Betrieb.
Geringerer Kraftstoffverbrauch:
- Die automatische Drehzahlabsenkung und der ECO-Modus tragen zu einem reduzierten Kraftstoffverbrauch bei.
- Verbessert die Wirtschaftlichkeit der Maschine.
Geringere Lärmemissionen:
- Durch die Anpassung der Drehzahl und den ECO/PWR-Modus werden Lärmemissionen minimiert.
- Ermöglicht den Einsatz in sensiblen Umgebungen wie städtischen Bereichen und Wohngebieten.

Sicherheit

Wartung

Gute Rundumsicht
Beleuchtung
Transport
Diebstahlsicherung
Rohrbruchsicherung

Gute Rundumsicht

Geräumige ROPS/OPG-konforme Kabine:
- Erfüllt die Sicherheitsstandards ROPS und OPG
- Bietet ausreichend Platz für den Bediener.
Optimale Rundumsicht:
- Panoramaverglasung gewährleistet eine klare Sicht auf die gesamte Arbeitsumgebung.
- Rückspiegel ergänzen die Rundumsicht für verbesserte Sicherheit.
Erhöhte Sicherheit:
- Verbessert die Sicherheit von Bediener, Maschine und Umwelt.
- Minimiert Risiken und steigert die Gesamtsicherheit während des Betriebs.

Beleuchtung

Zusätzlicher LED-Arbeitsscheinwerfer am Kabinendach:
- Verbessert die Ausleuchtung des Arbeitsbereichs von oben.
- Erhöht die Sichtverhältnisse bei schlechten Lichtbedingungen.
Zusätzlicher LED-Scheinwerfer am Ausleger:
- Bietet fokussierte Beleuchtung für spezifische Arbeiten.
- Optimiert die Ausleuchtung des Arbeitsbereichs.

Transport

Integrierte Verzurrösen am Unterwagen:
- Zahlreiche Ösen für sicheren Transport.
- Ermöglichen die sichere Fixierung der Maschine während des Transports.
Ösen am Planierschild und Ausleger:
- Zwei integrierte Ösen am Planierschield für zusätzliche Befestigungsoptionen.
- Eine integrierte Öse am Ausleger
- Kranverladung ermöglicht

Diebstahlsicherung

Optionale integrierte Diebstahlsicherung:
- Senkt das Risiko von Diebstahl erheblich.
- Bietet zusätzliche Sicherheitsmaßnahmen für die Maschine.

Rohrbruchsicherung

Rohrbruchventile an Ausleger- und Stielzylindern:
- Optional integriert für zusätzlichen Schutz.
- Verhindern unkontrolliertes Absinken im Falle von Rohrbrüchen.
- Überlastwarneinrichtung effizienter Schutz vor Personenschäden

Telematiksystem
Betankungspumpe
Kippbare Kabine
Reinigung
Gut zugängliche Wartungspunkte

Telematiksystem

Optionales Telematiksystem:
- Das Telematiksystem ist optional erhältlich.
- Ermöglicht die Fernüberwachung von Hitachi-Maschinen.
Fernüberwachungsfunktionen:
- Erfasst den Standort der Maschine.
- Zeichnet die Betriebsstunden der Maschine auf.
Diebstahlnachverfolgung:
- Im Falle eines Diebstahls ermöglicht das System eine Nachverfolgung des Maschinenstandorts.
- Erhöht die Sicherheit und erleichtert die Wiederbeschaffung gestohlener Maschinen.

Betankungspumpe

Optionale Betankungspumpe:
- Verfügbar als optionales Zubehör für die Maschine.
- mit zusätzlichem Filter, Rückschlagventil und automatischem Betankungsstopp
- Dient zum effizienten Betanken direkt auf der Baustelle.

Kippbare Kabine

Serienmäßig kippbare Kabine:
- Die Kabine kann serienmäßig gekippt werden.
- Erleichtert den Zugang zum hinteren Teil des Motors.
Verkürzte Wartungsdauer:
- Durch die kippbare Kabine wird die Wartungsdauer reduziert.
- Schnellerer Zugang zu Komponenten und somit effizientere Wartungsarbeiten.

Reinigung

Leicht zu reinigende Komponenten:
- Viele Komponenten sind so konstruiert, dass sie leicht nach dem Arbeitseinsatz gereinigt werden können.
- Durch Formgebung weniger Anfällig vor Schmutzansammlung.
Formgebung zur Schmutzvermeidung
- geteilte und herausnehmbare Gummi-Bodenmatte.
- neu gestaltetes Planierschild.
- Soil Free-Laufrahmen.

Gut zugängliche Wartungspunkte

Einfacher Zugang zu Wartungspunkten:
- Wartungspunkte sind bequem vom Boden aus zugänglich.
- Erleichtert Inspektions- und Wartungsarbeiten.
Weit öffnende Motorhauben:
- Die Motorhauben können großzügig geöffnet werden.
- Bietet einen einfachen und umfassenden Zugang zum Motorraum.
- Erleichtert routinemäßige Wartungsarbeiten.
Serienmäßiger Batteriehauptschalter:
- Ermöglicht einfache und sichere Trennung der Batterie vom Bordnetz.
- Verbessert die Sicherheit und erleichtert Wartungsarbeiten an der Elektrik.

Varianten

U - Kurzheck-Version

Die Kurzheck-Version ist deutlich kürzer als bei Baggern mit Standardheck. Jedoch steht ein kleiner Teil des Kontergewichts über die Kette hinaus, wenn man den Oberwagen zur Seite schwenkt.

P - Pads

Pads sind auf den Kettenstrang aufgeschraubte Hartgummielemente. Sie sind wesentlich langlebiger als Gummiketten und können bei Beschädigungen einzeln ausgetauscht werden.

Löffelstiel

Passend zum Einsatz der Maschine kann zwischen mehreren Löffelstiellängen gewählt werden.

Technische Daten

Betriebsgewicht	3.940 kg
Motorleistung	18 kW
EU Abgasstufe	Stufe V
Pumpenfördermenge	2x 38 / 1x 22 l/min
Löffelvolumen	0,04-0,13 m³
KTEG-Rotationsschnellwechsler	OQR40
