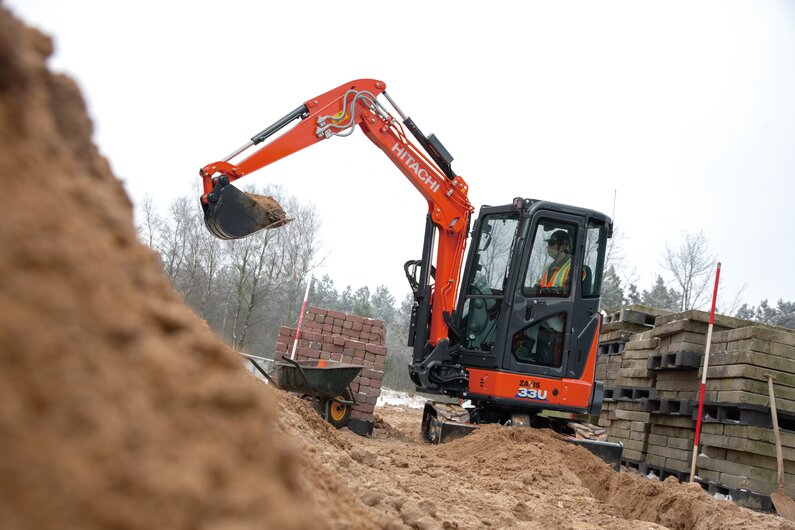

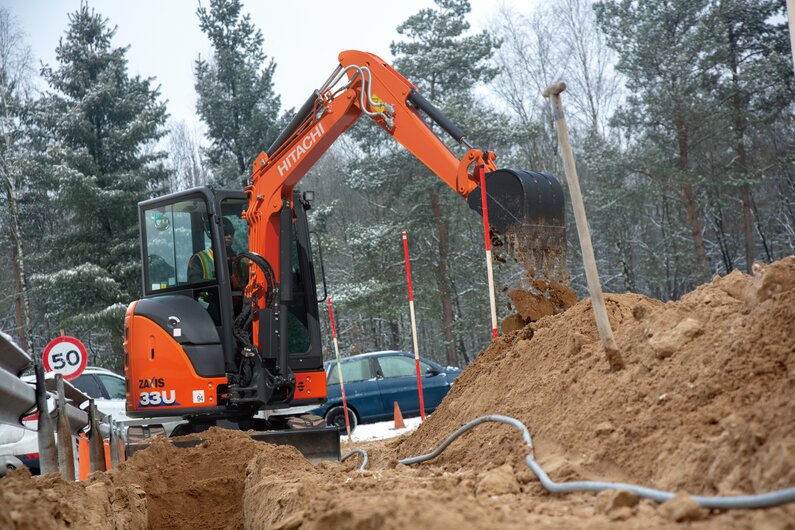

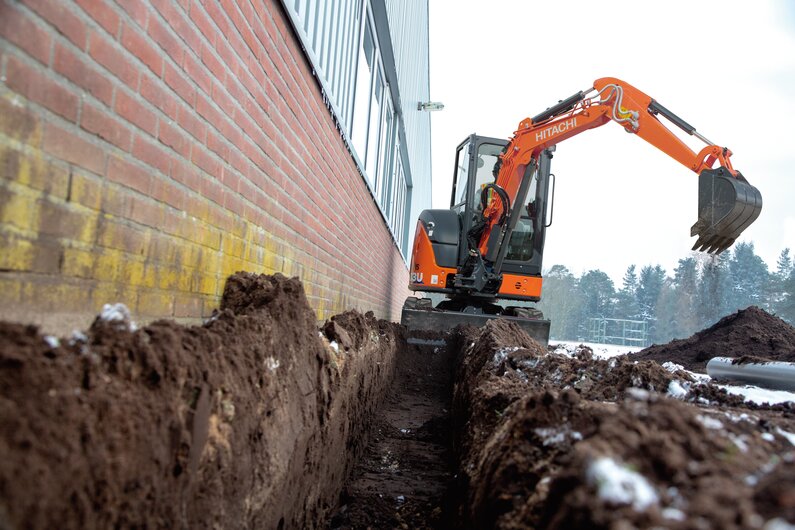

ZX33U-6

Betriebsgewicht: 3.500 - 3.720 kg
Löffelvolumen: 0,13
Motorleistung: 18,8 kW
Leistung

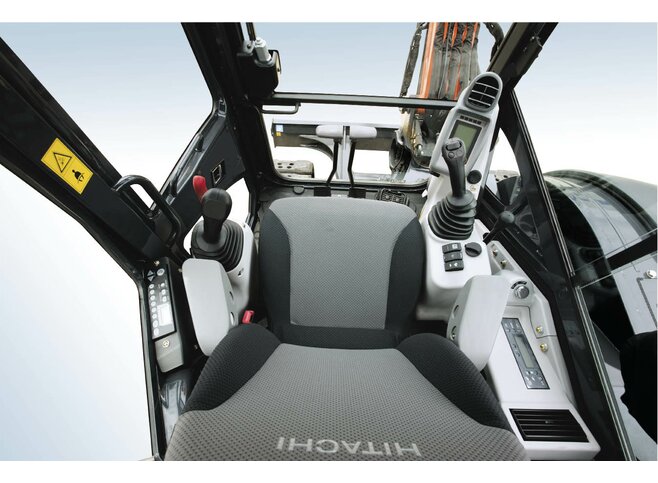

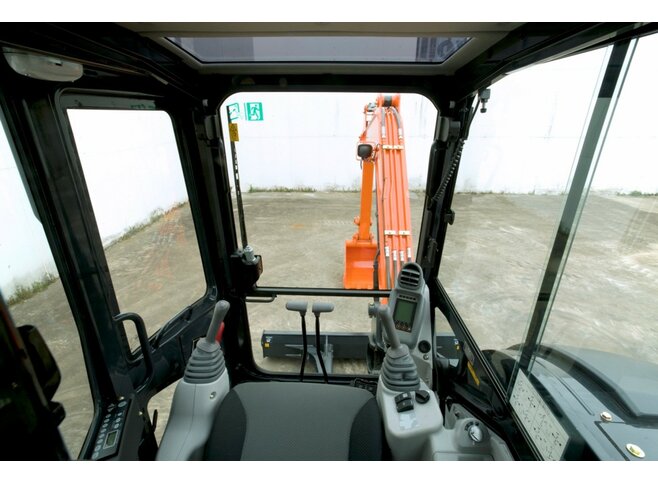

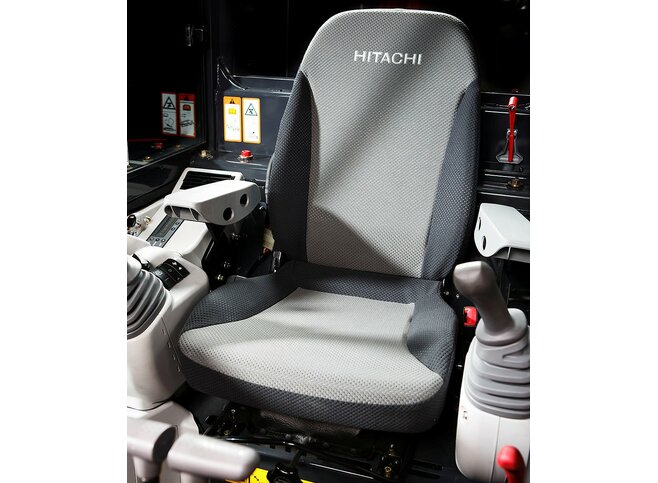

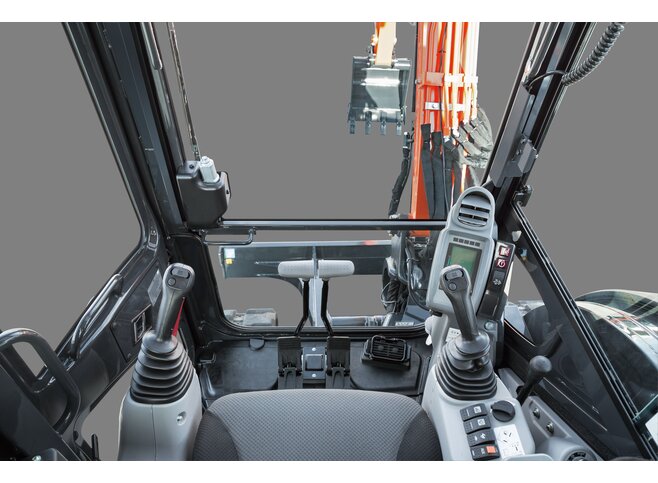

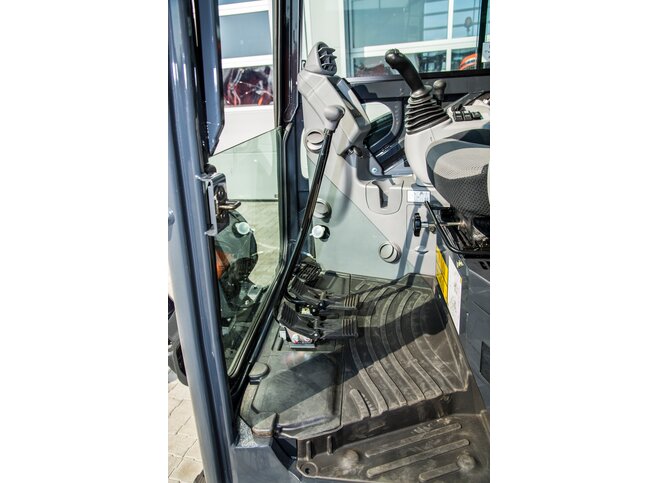

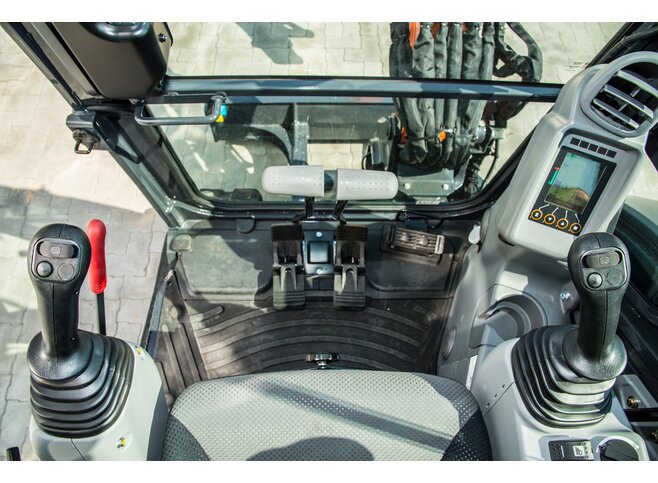

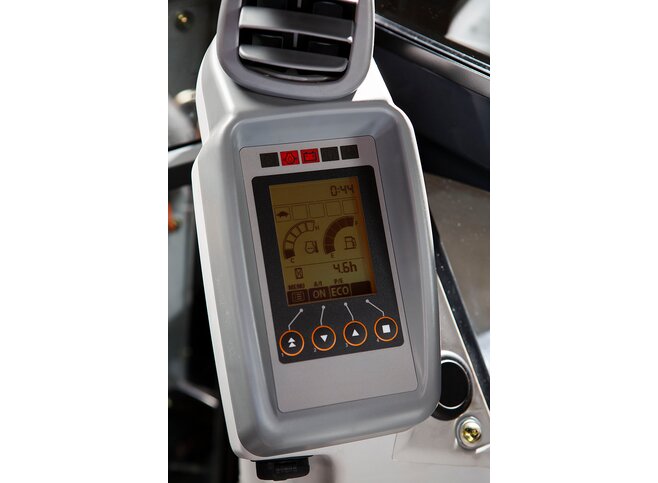

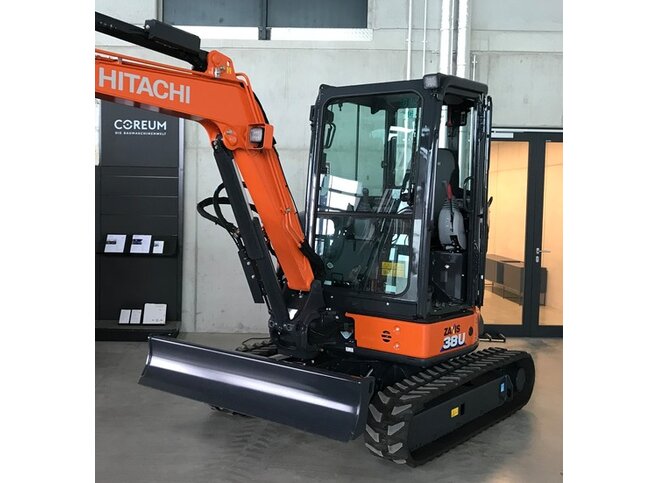

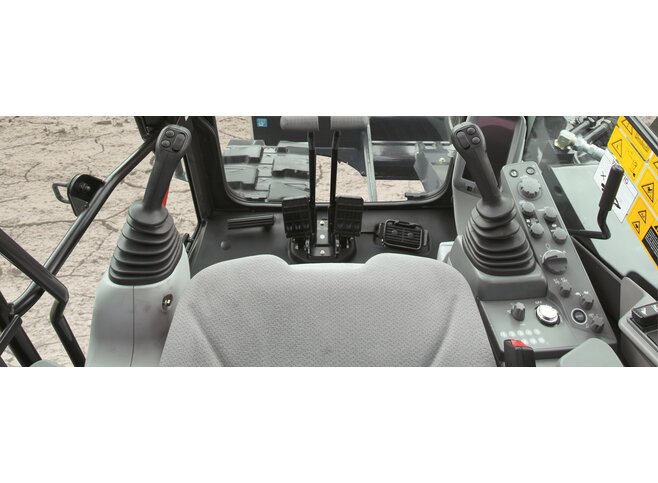

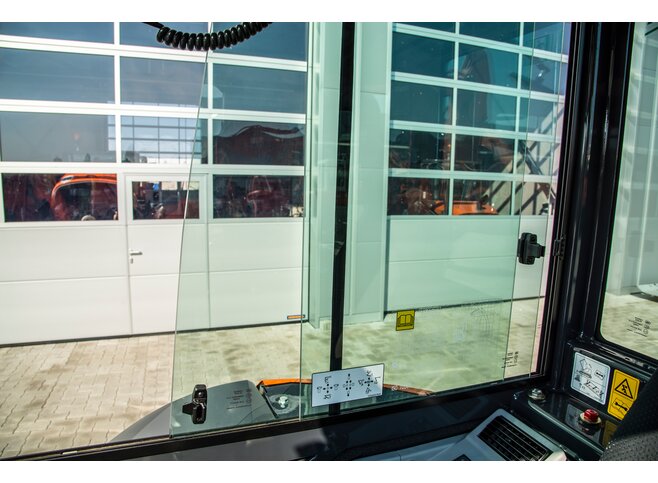

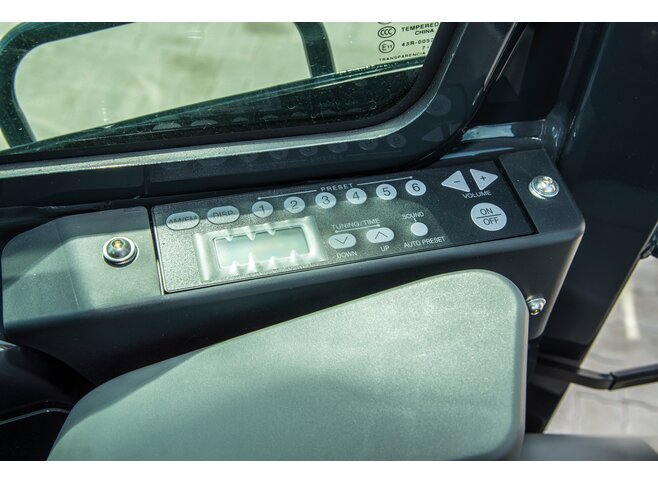

Komfort/Kabine

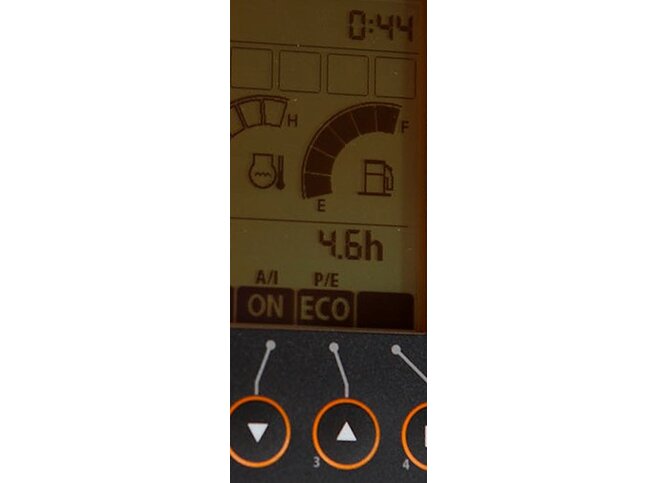

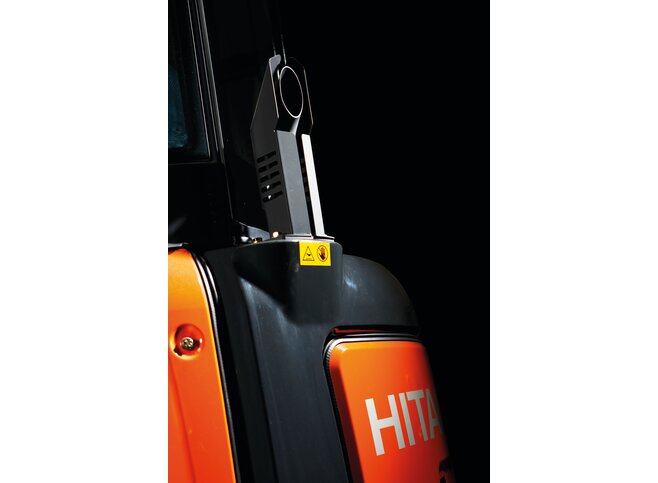

Umweltfreundlichkeit

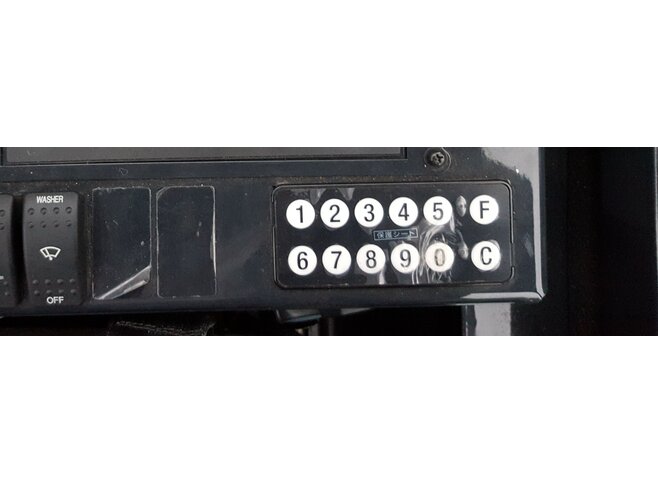

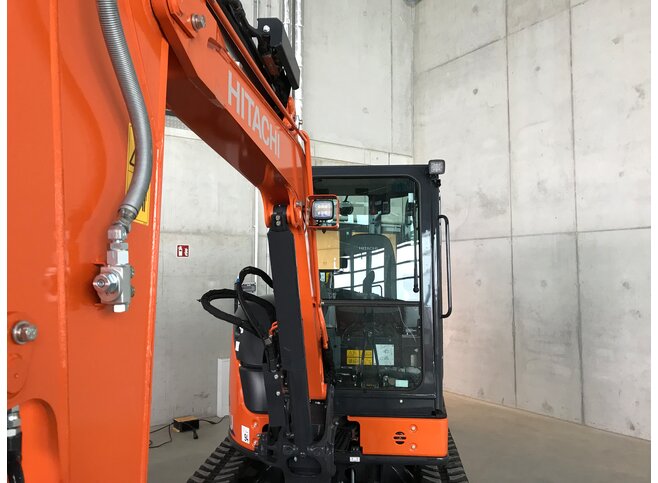

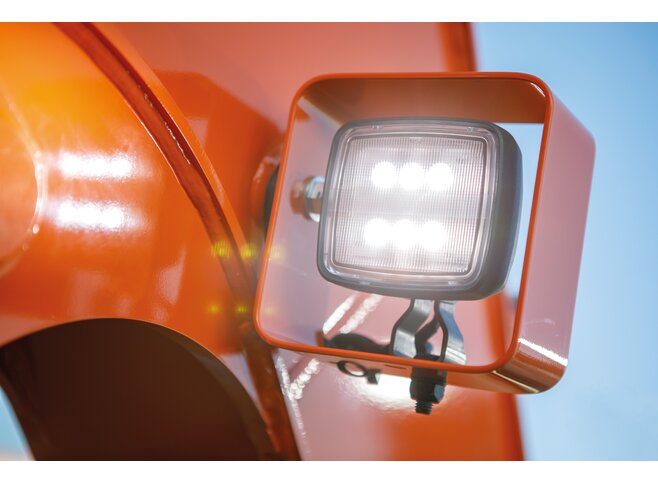

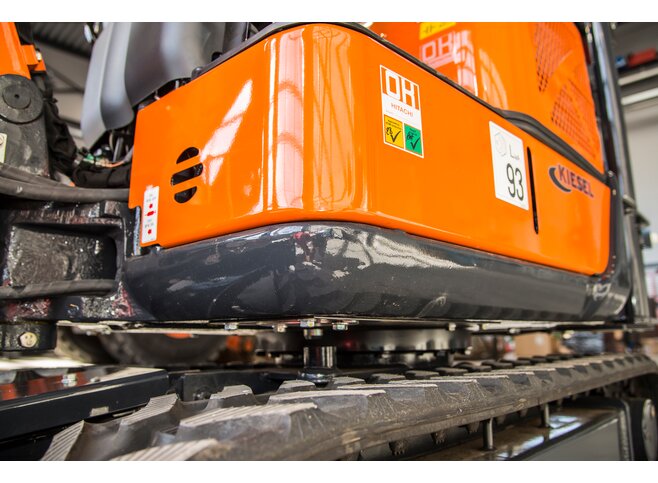

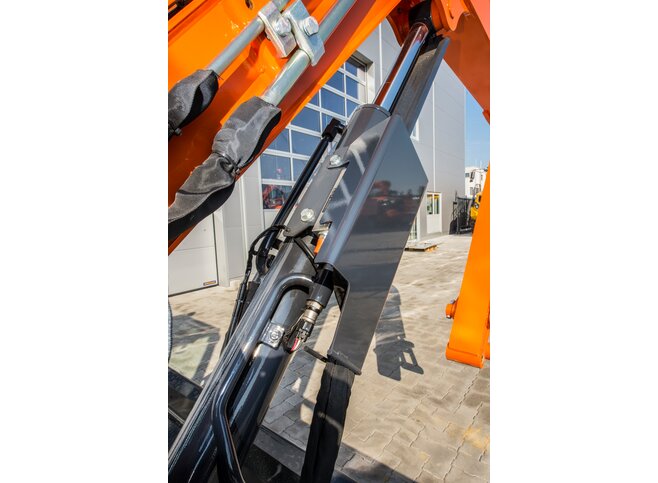

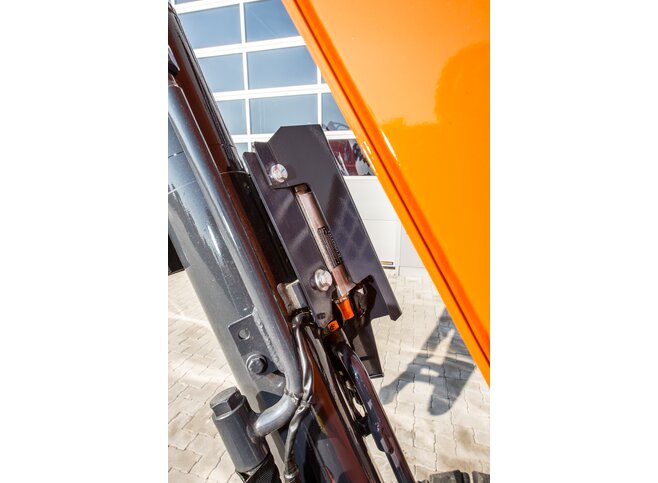

Sicherheit

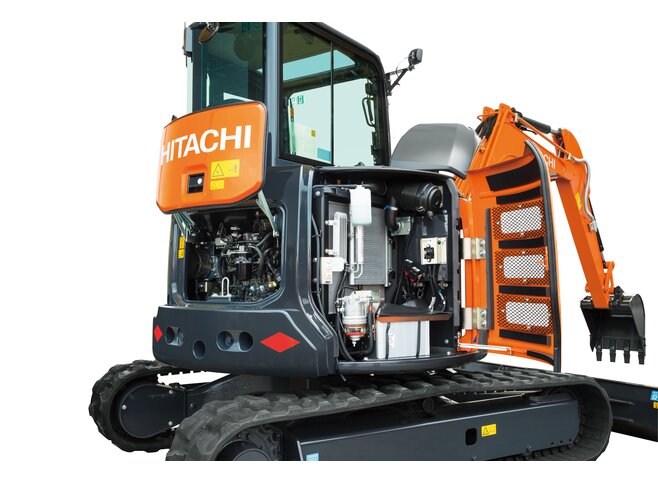

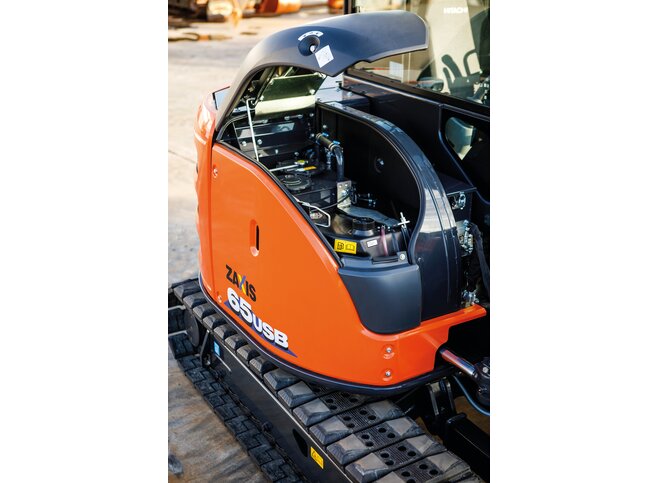

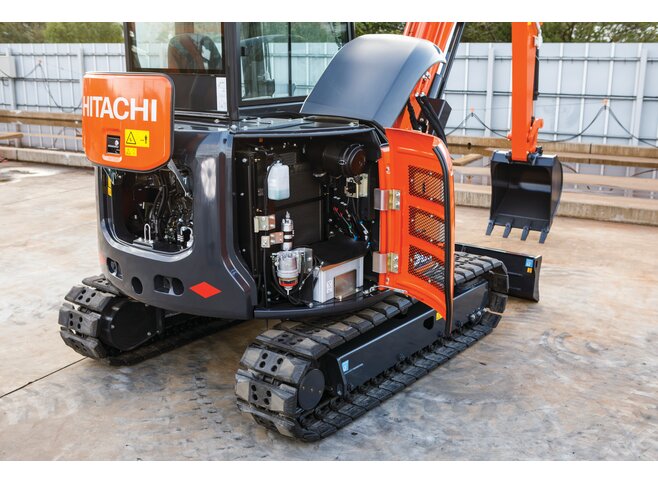

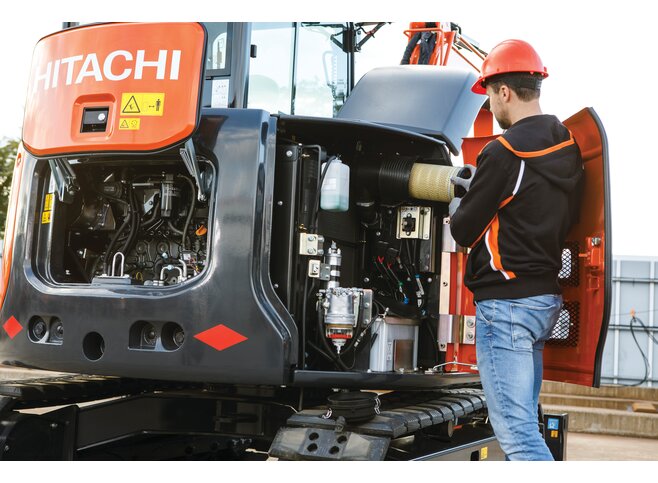

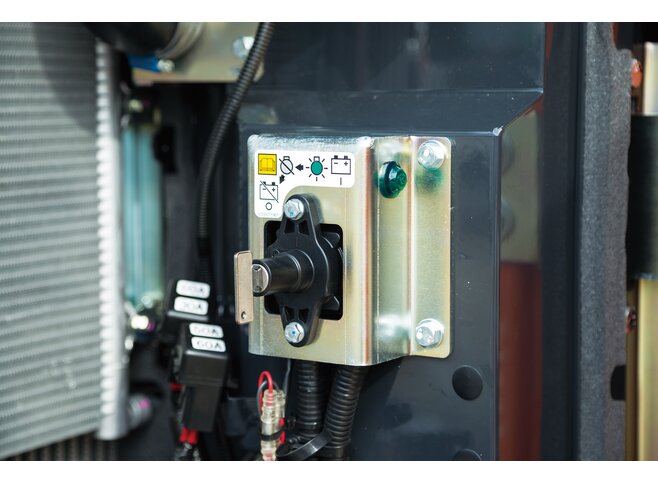

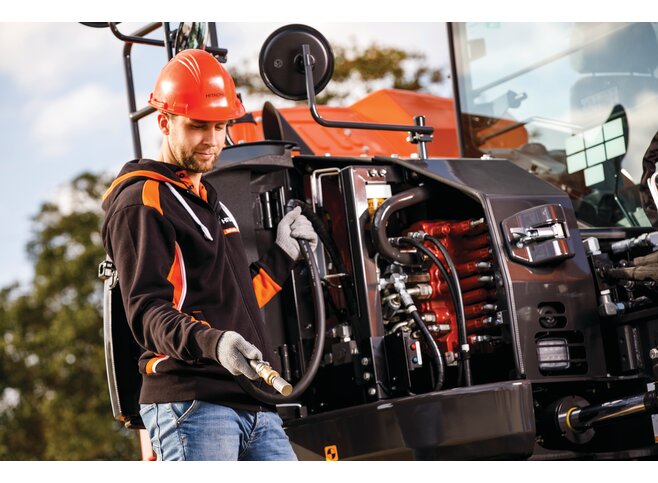

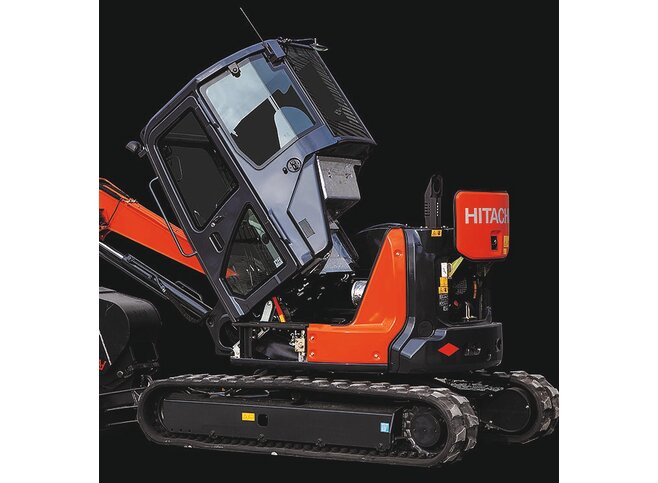

Wartung

Varianten

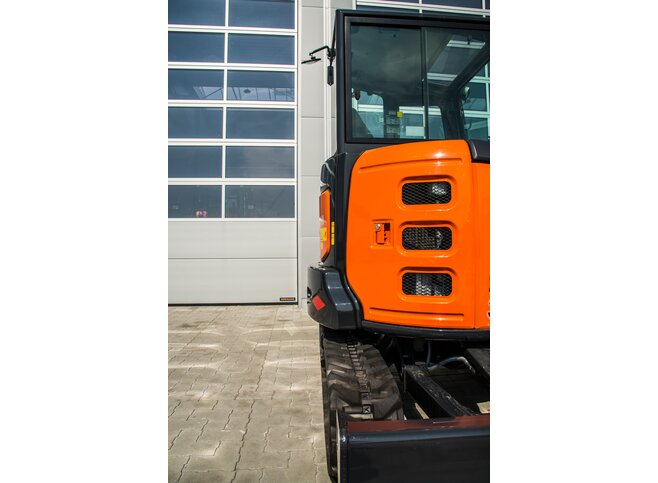

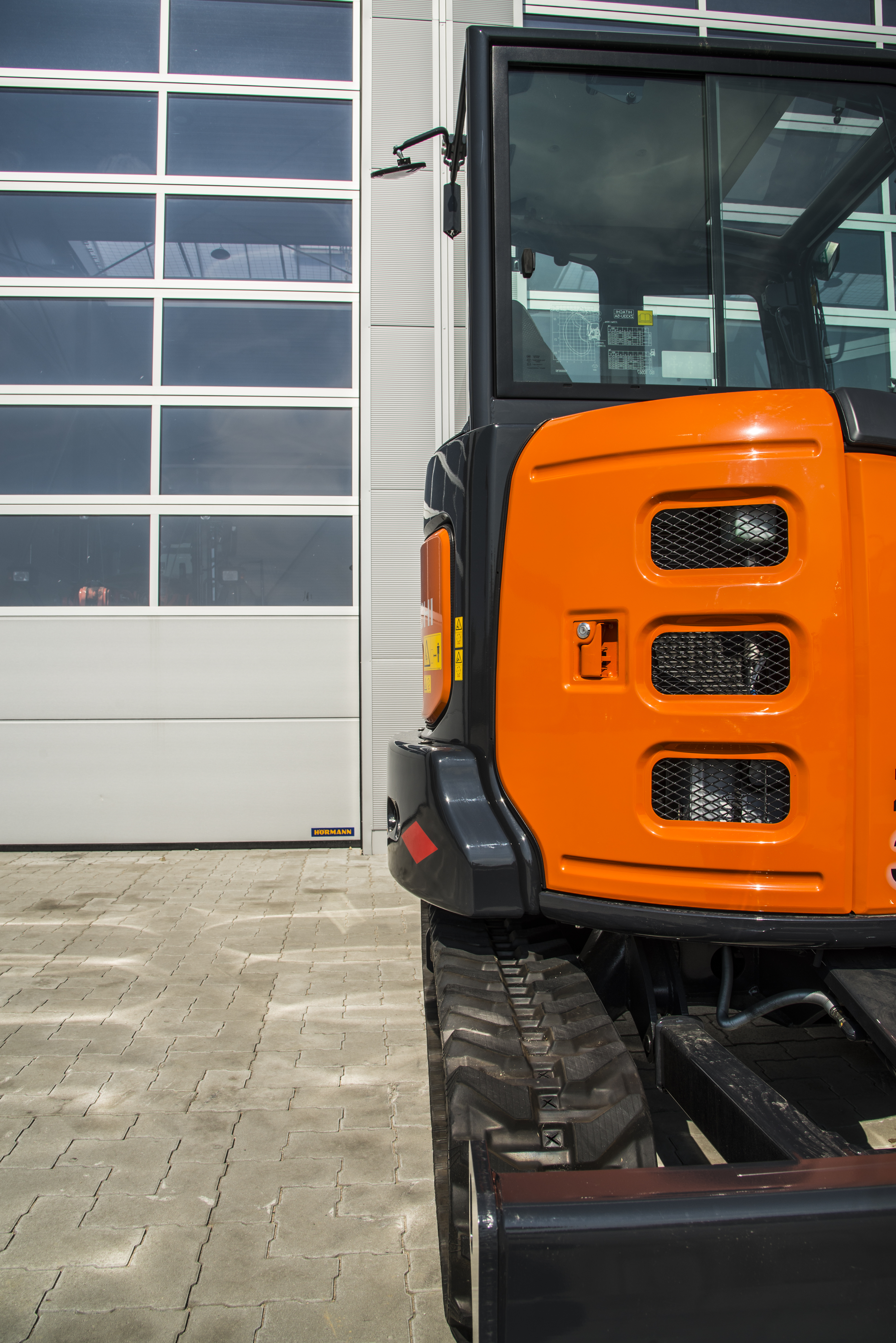

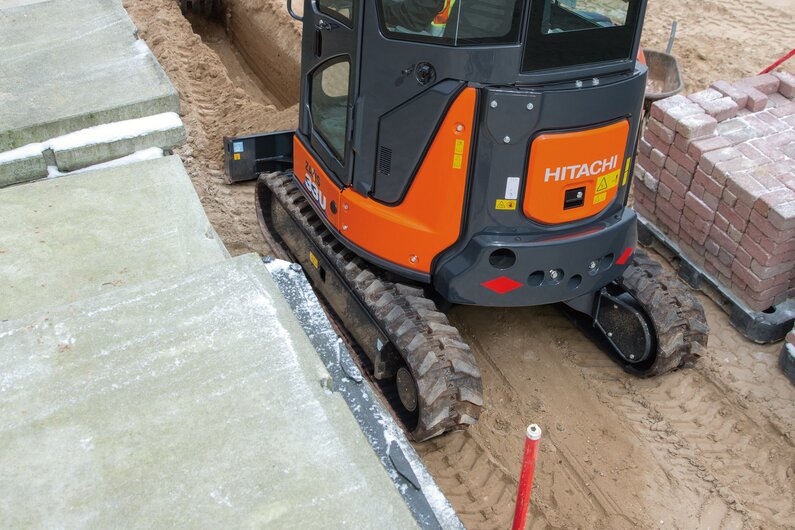

U - Kurzheck-Version

Die Kurzheck-Version ist deutlich kürzer als bei Baggern mit Standardheck. Jedoch steht ein kleiner Teil des Kontergewichts über die Kette hinaus, wenn man den Oberwagen zur Seite schwenkt.

P - Pads

Pads sind auf den Kettenstrang aufgeschraubte Hartgummielemente. Sie sind wesentlich langlebiger als Gummiketten und können bei Beschädigungen einzeln ausgetauscht werden.

Technische Daten

Modell
  • ZX33U-6
  • MOTOR

    Modell Yanmar 3TNV88

    techdata_group_miniundkompakt_motor_

    Typ Wassergekühlter 4-Takt 3-Zylinder mit Direkteinspritzung
    Maximales Drehmoment 91,6 Nm
    Drehzahl Maximales Drehmoment 1.000 1/min
    Hubraum 1,642 l
    Bohrung 88 mm
    Hub 90 mm

    Nennleistung

    ISO 9249 (netto) 18 kW
    ISO 9249 (netto) 24,5 PS
    SAE J1349 (netto) 18 kW
    SAE J1349 (netto) 24,5 PS
    Drehzahl bei Nennleistung 2.400 1/min

    Spezifikation

    Maximales Drehmoment 91,6 Nm
    Drehzahl Maximales Drehmoment 1.000 1/min
    Hubraum 1,642 l
    Bohrung 88 mm
    Hub 90 mm

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapzität 55 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,1 1/min
    Schwenkdrehmoment 5,1 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    1 Zahnradpumpe
    Maximaler Ölfluss (2x Axialkolbenpumpe) 38,4 l/min
    Maximaler Ölfluss (Zahnradpumpe) 22,8 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 10,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 24,5 MPa
    Schwenkkreis 16,7 MPa
    Fahrkreis 24,5 MPa
    Vorsteuerkreis 3,9 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesserHub
    Ausleger180 mm45 mm563 mm
    Stiel170 mm40 mm546 mm
    Löffel165 mm40 mm435 mm
    Auslegerschwenkblock185 mm45 mm525 mm
    Planierschild185 mm45 mm135 mm
  • UNTERWAGEN

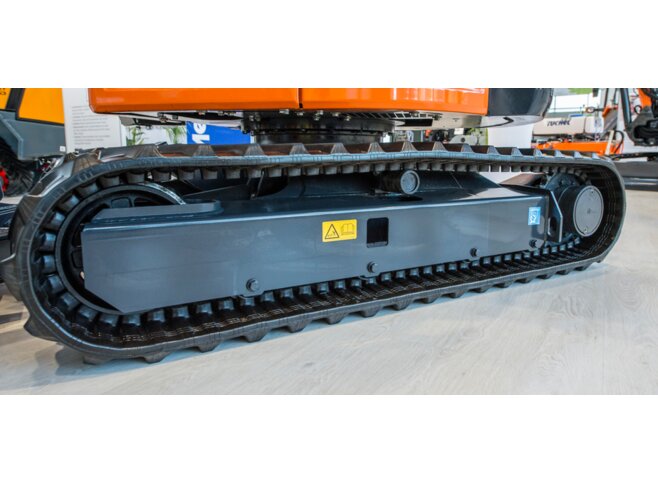

    Laufwerk

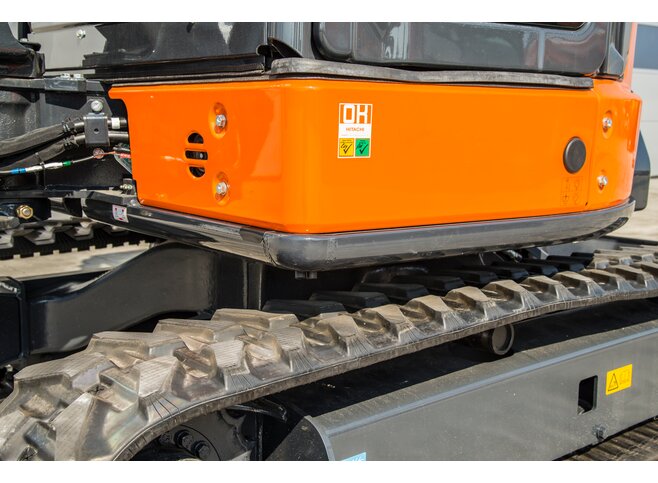

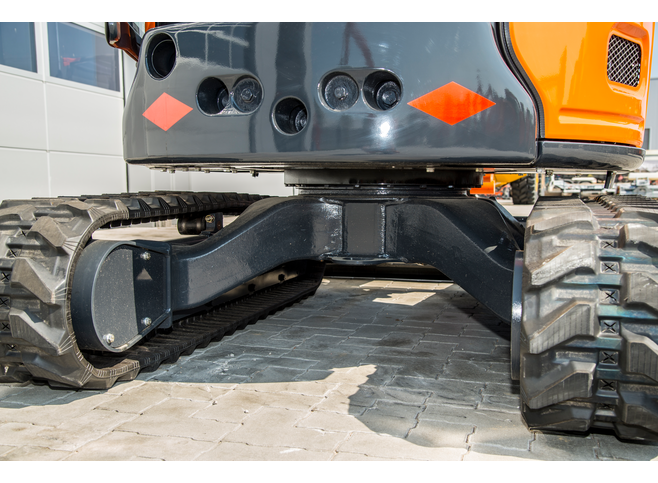

    Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt.
    Laufrollen (je Seite) 4 Stück
    Stützrollen (je Seite) 1 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 4,3 km/h
    Fahrgeschwindigkeit Langsamgang 2,8 km/h

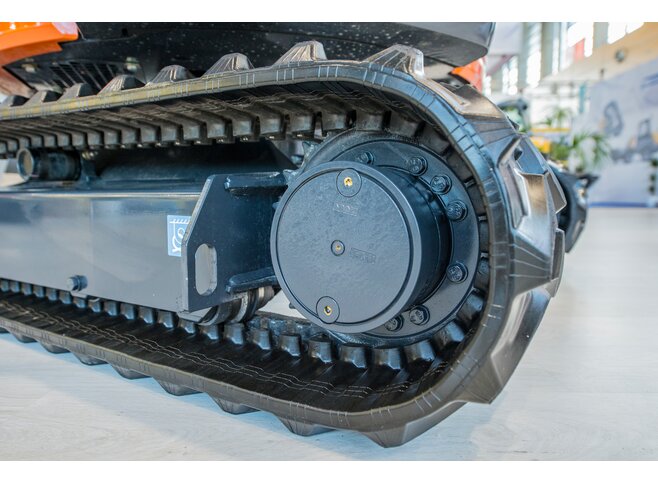

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.
    Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.
    Automatikgetriebe: schnell-langsam.
    Max. Traktionskraft 27 kN

    Steigvermögen (konstant)

    Steigvermögen (konstant) 30 °
  • FÜLLMENGEN

    Kraftstofftank 42 l
    Motorkühlmittel 3,9 l
    Motoröl 7,2 l
    Fahrantrieb (je Seite) 0,6 l
    Hydrauliksystem 56 l
    Hydrauliköltank 32 l
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 75 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 94 LwA dB(A)
  • ARBEITSBEREICHE

    Angaben
    Stiellänge1,171,52
    A Max. Reichweite4.890 mm5.170 mm
    A' Max. Reichweite (am Boden)4.750 mm5.040 mm
    B Max. Grabtiefe2.790 mm3.130 mm
    C Max. Reichhöhe4.420 mm4.470 mm
    D Max. Schütthöhe3.030 mm3.100 mm
    D' Min. Schütthöhe1.220 mm870 mm
    E Min. Schwenkradius2.150 mm2.180 mm
    F Max. Grabtiefe vertikale Wand2.330 mm2.330 mm
    G Arbeitsgerätehöhe bei min. Schwenkradius3.440 mm3.460 mm
    H Stielkopfabstand bei max. Arbeitsgeräteeinzug1.610 mm1.480 mm
    I Arbeitsradius bei min. vorderen Schwenkradius (max. Auslegerschwenkwinkel)1.820 mm1.860 mm

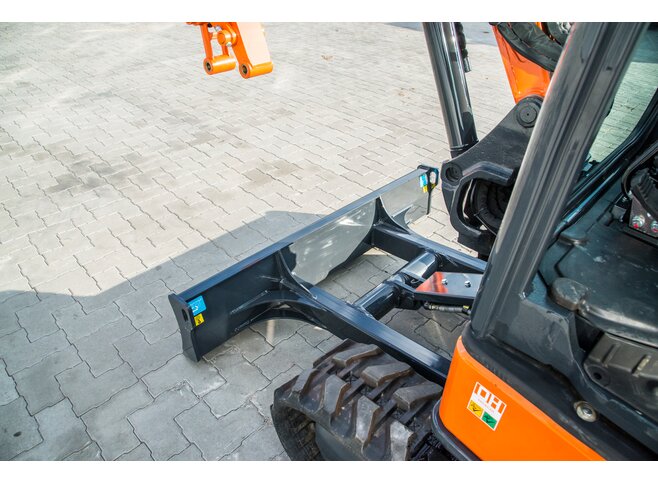

    J Max. Planierschildhub über Boden360 mm360 mm
    K Max. Planierschildeingriff320 mm320 mm
    L Versatzweite nach links610 mm610 mm
    Versatzweite nach links mit Schlauchbruchsicherungsventil520 mm520 mm
    Versatzweite nach links mit Zusatzverrohrung450 mm450 mm
    L' Versatzweite nach rechts700 mm700 mm
    Versatzweite nach rechts mit Schlauchbruchsicherungsventil700 mm700 mm
    Versatzweite nach rechts mit Zusatzverrohrung700 mm700 mm
    L Max. Auslegerschwenkwinkel links62 mm62 mm
    L' Max. Auslegerschwenkwinkel rechts62 mm62 mm
    Max. Auslegerschwenkwinkel links mit Schlauchbruchsicherungsventil62 mm62 mm
    Max. Auslegerschwenkwinkel rechts mit Schlauchbruchsicherungsventil52 mm52 mm
    Max. Auslegerschwenkwinkel links mit Zusatzverrohrung62 mm62 mm
    Max. Auslegerschwenkwinkel rechts mit Zusatzverrohrung45 mm45 mm
  • GEWICHTE UND BODENDRUCK

    KettentypKettenbreiteStielBetriebsgewichtBodendruck
    Gummikette *1300 mm1,17 m3.500 kg31 kPa
    1,52 m3.510 kg32 kPa
    • *1: Ausleger 2,28m, Löffelinhalt (ISO, gehäuft) 0,08m³; Löffelgewicht 67kg, Kontergewicht 190kg
  • ABMESSUNGEN

    Stiel Option 1

    Stiel 1,17 m
    L Gesamtlänge 4.450 mm
    M Gesamthöhe des Auslegers 1.510 mm

    Stiel Option 2

    Stiel 1,52 m
    L Gesamtlänge 4.530 mm
    M Gesamthöhe des Auslegers 1.950 mm
    N Kettenhöhe 480 mm
    O Motorhaubenhöhe 1.530 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 1.660 mm
    B Unterwagenlänge 2.110 mm
    P Horizontalabstand zum Schild 1.620 mm
    C Freiraum unter Gegengewicht 550 mm
    Q Planierschildhöhe 360 mm
    D Heckschwenkradius 875 mm
    D' Länge hinten 875 mm
    E Gesamtbreite des Oberwagens 1.550 mm
    F Gesamthöhe über Kabine 2.480 mm
    G Mindestbodenfreiheit 280 mm
    H Spurweite 1.250 mm
    I Kettenplattenbreite 300 mm
    J Unterwagenbreite (Planierschildbreite) 1.550 mm
    K Gesamtbreite 1.550 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.
