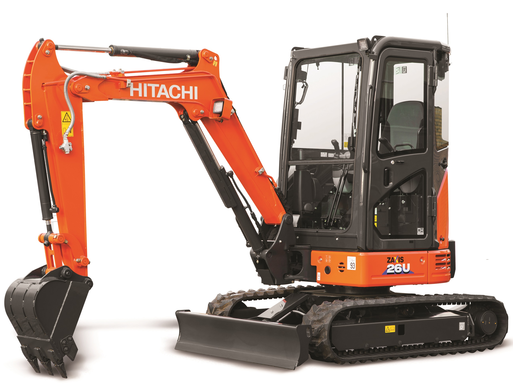

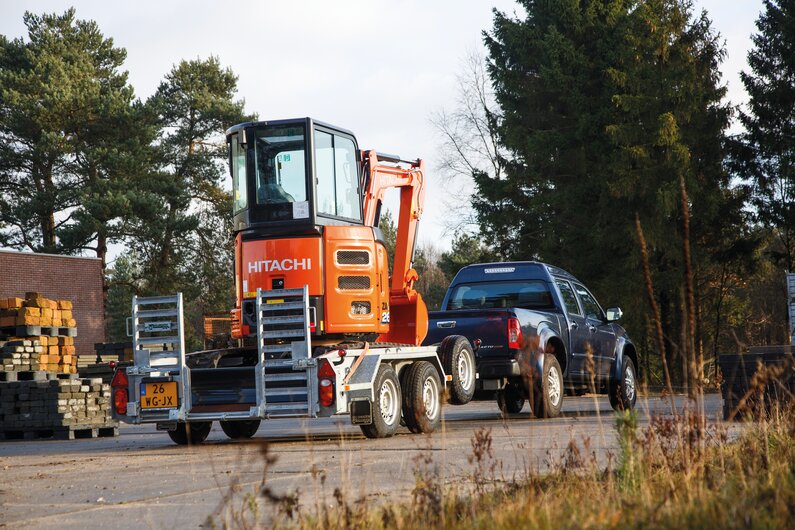

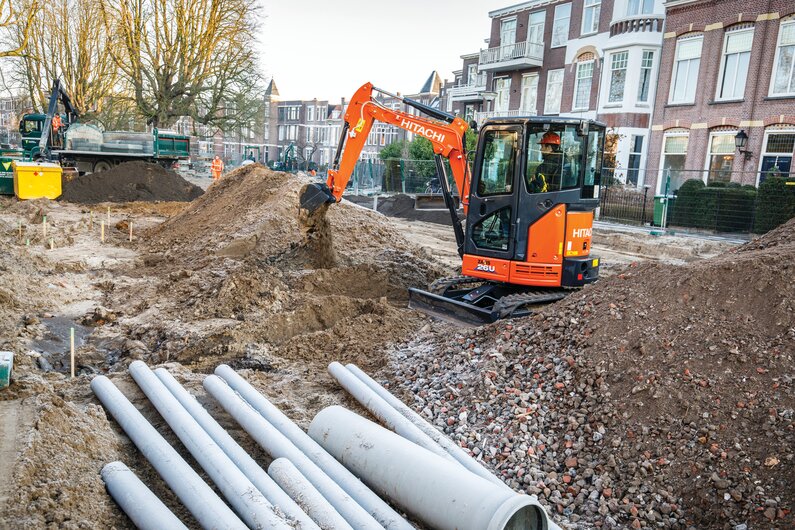

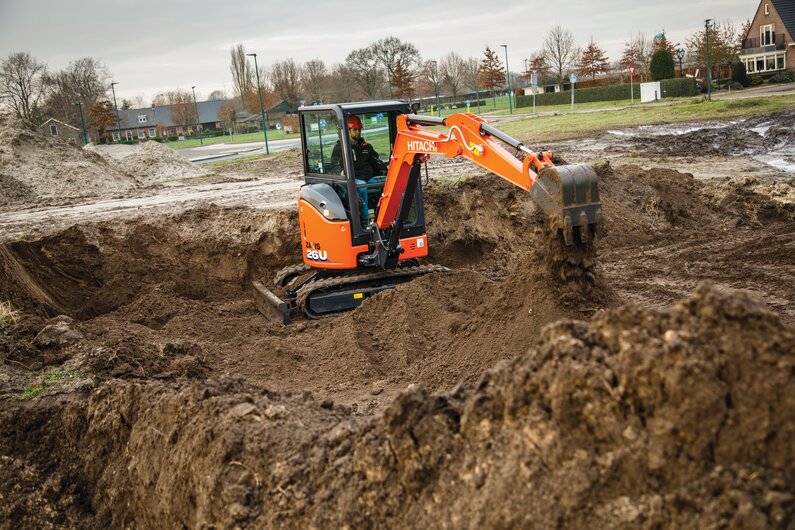

ZX26U-6

Betriebsgewicht: 2.570 - 2.720 kg
Löffelvolumen: 0,08
Motorleistung: 15,6 kW

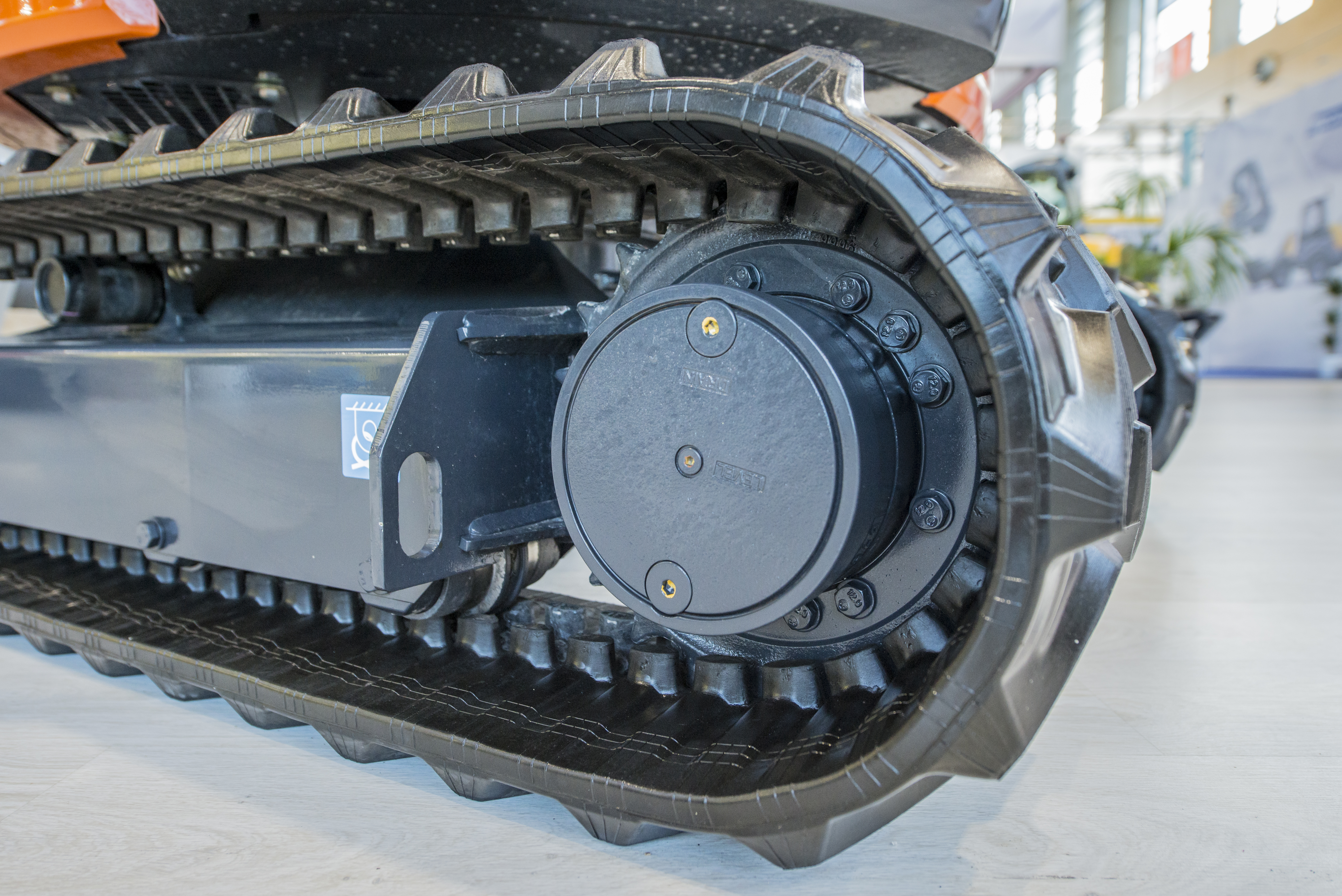

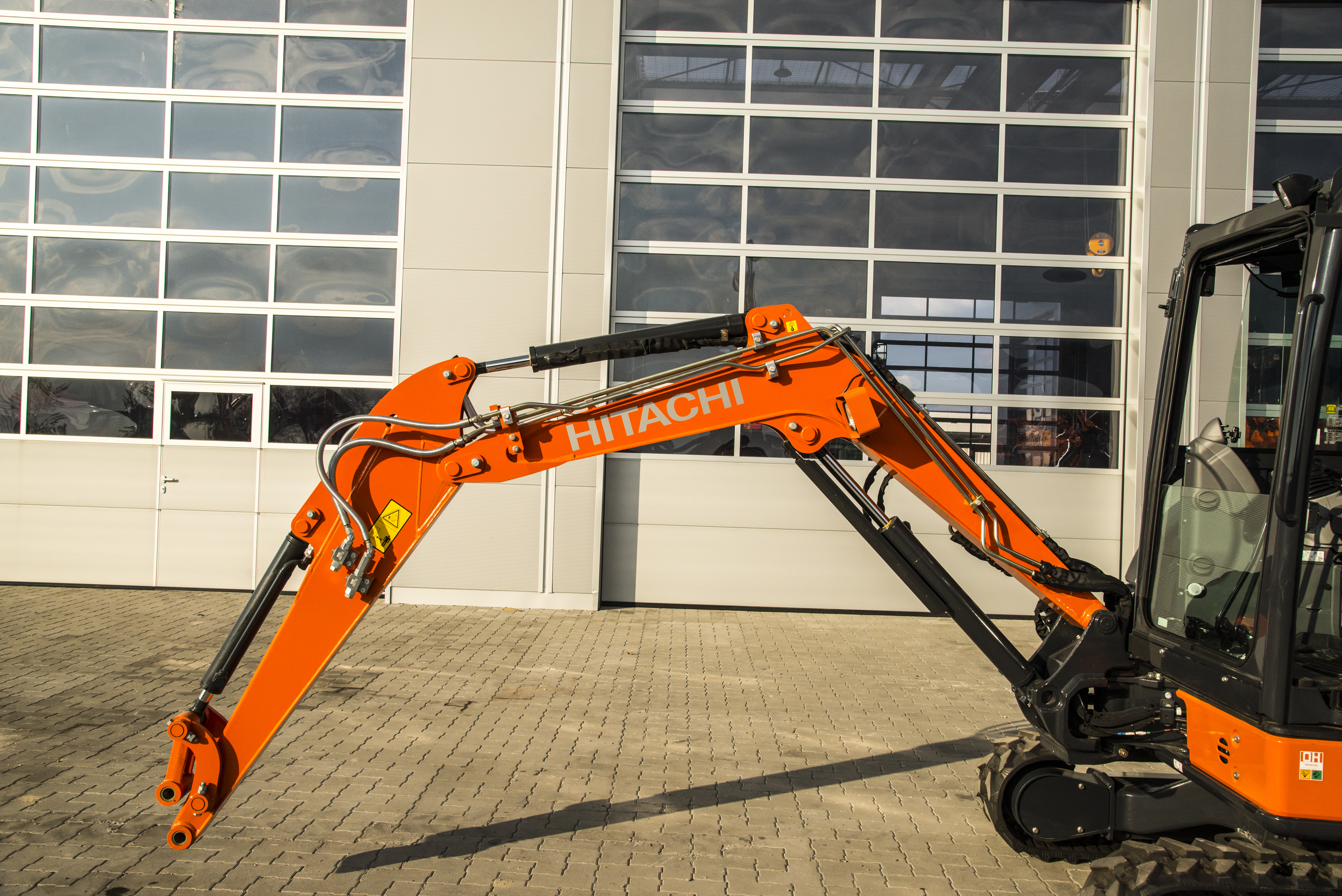

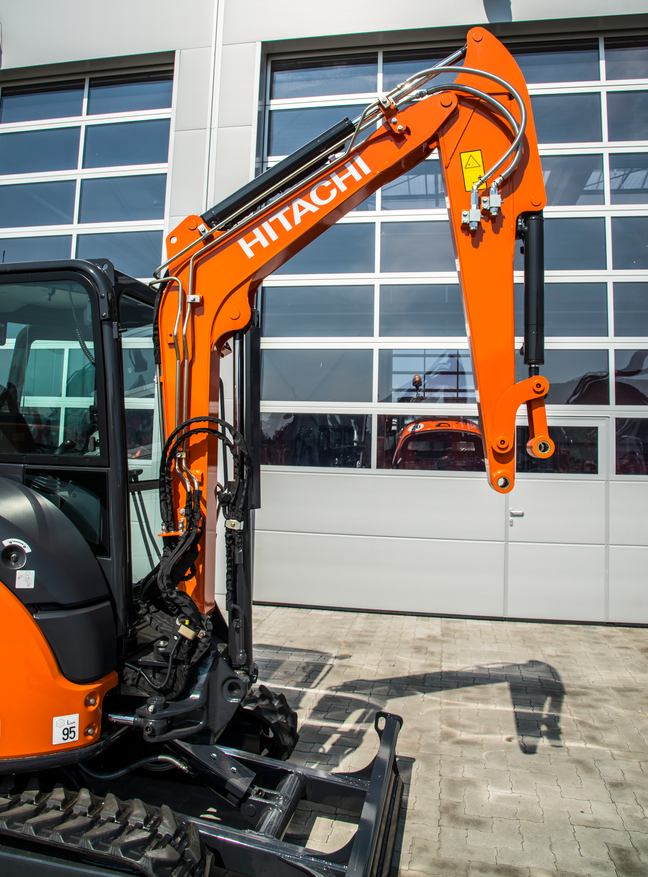

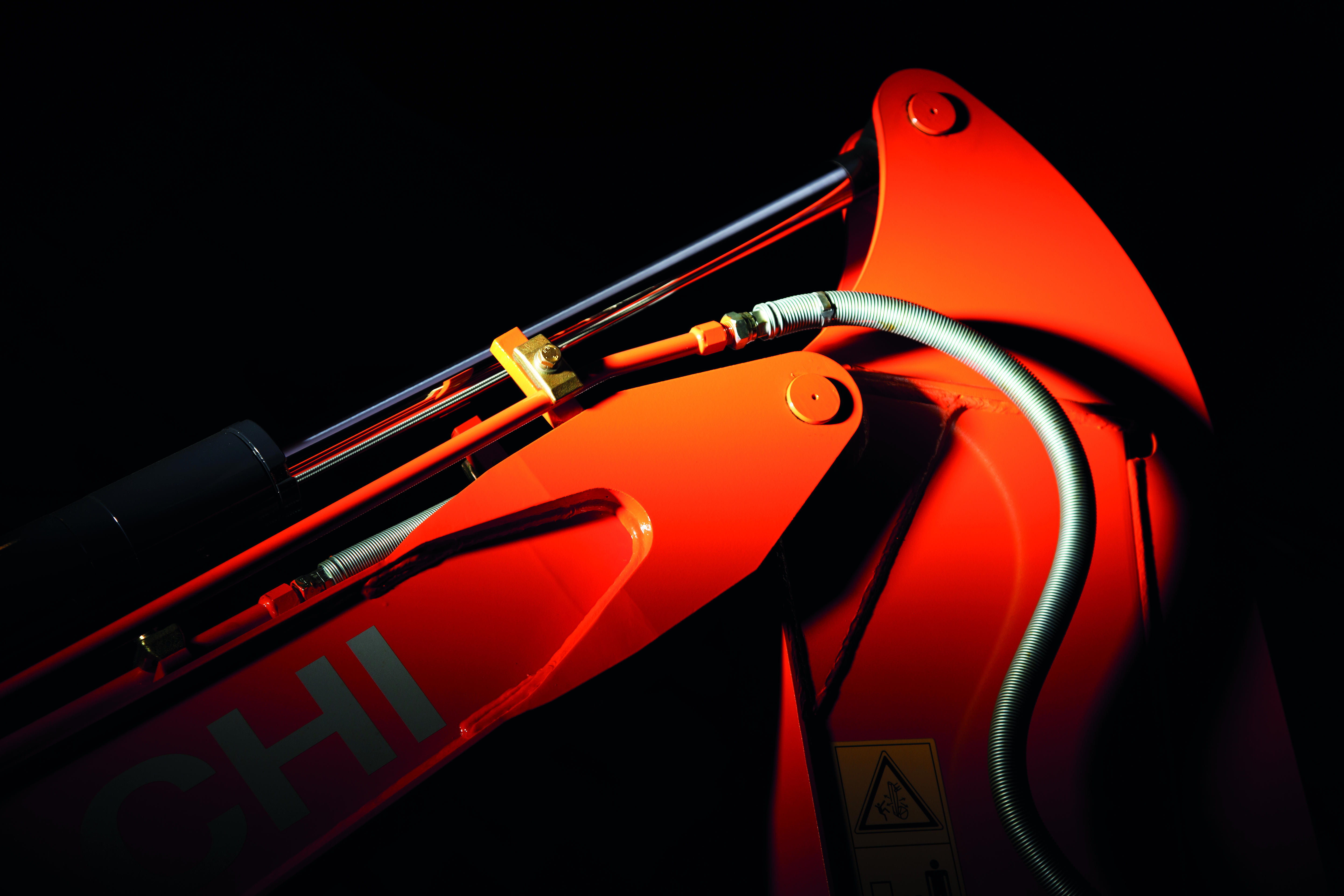

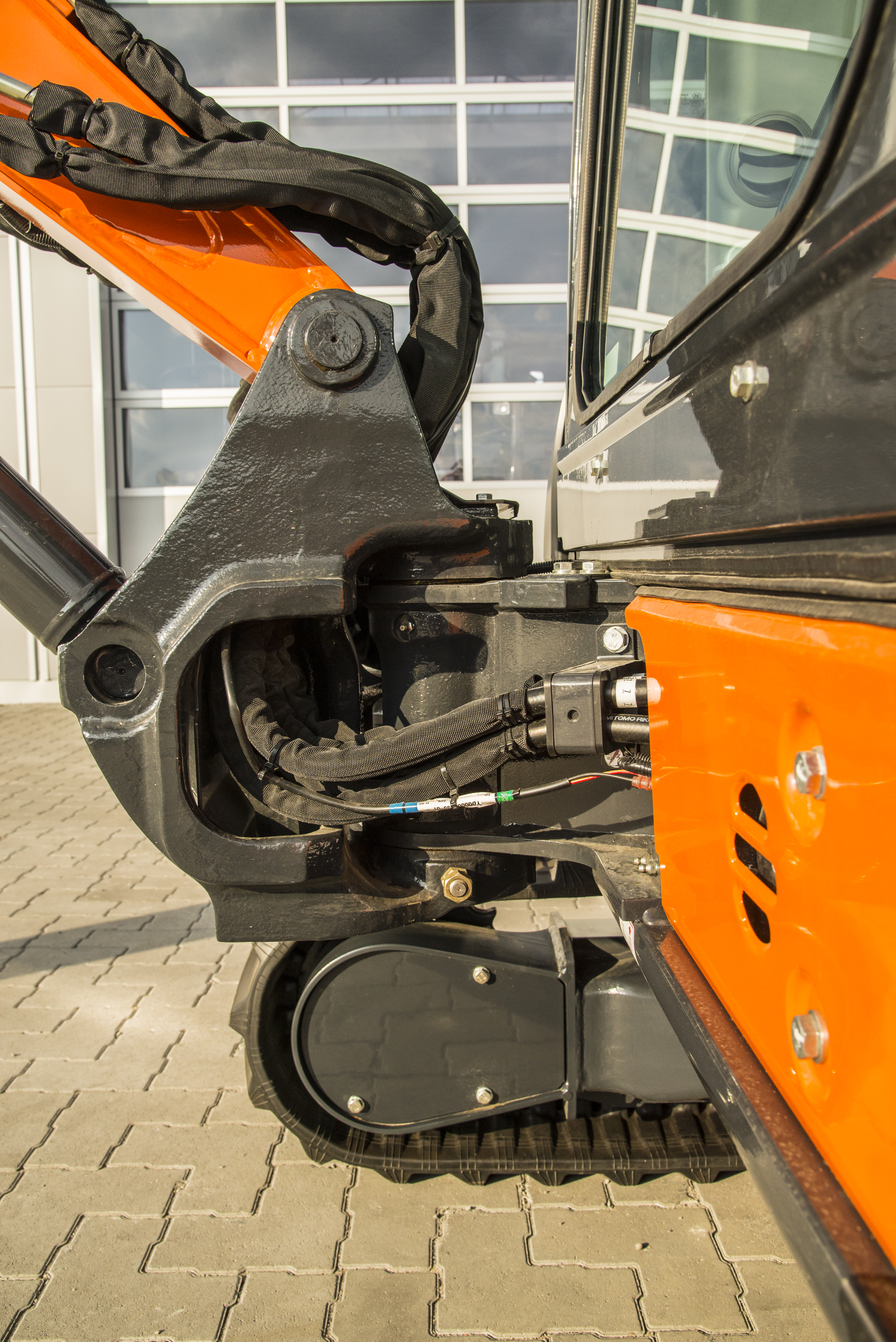

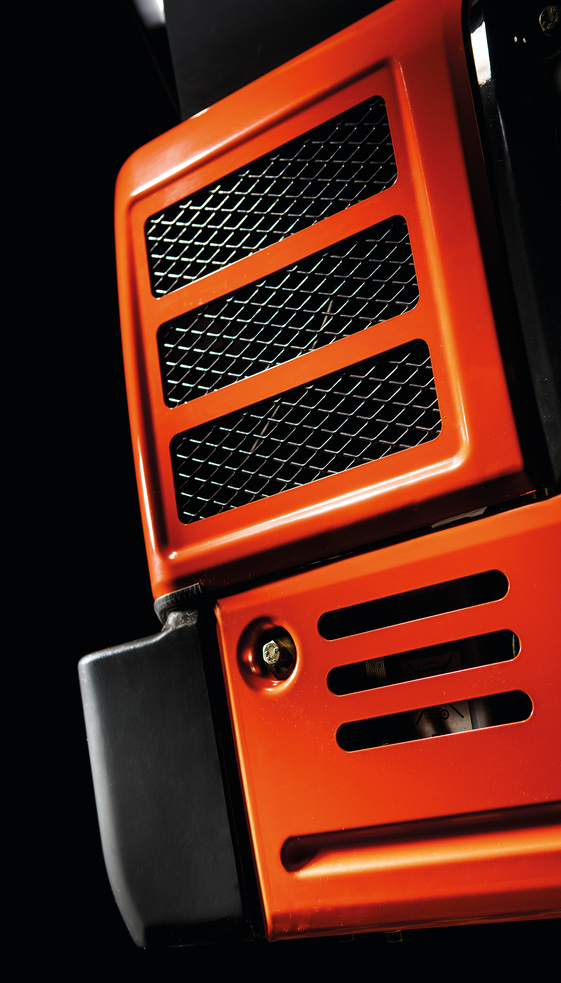

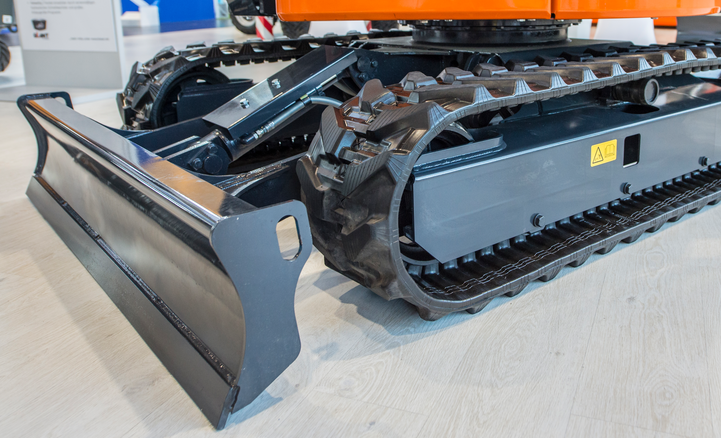

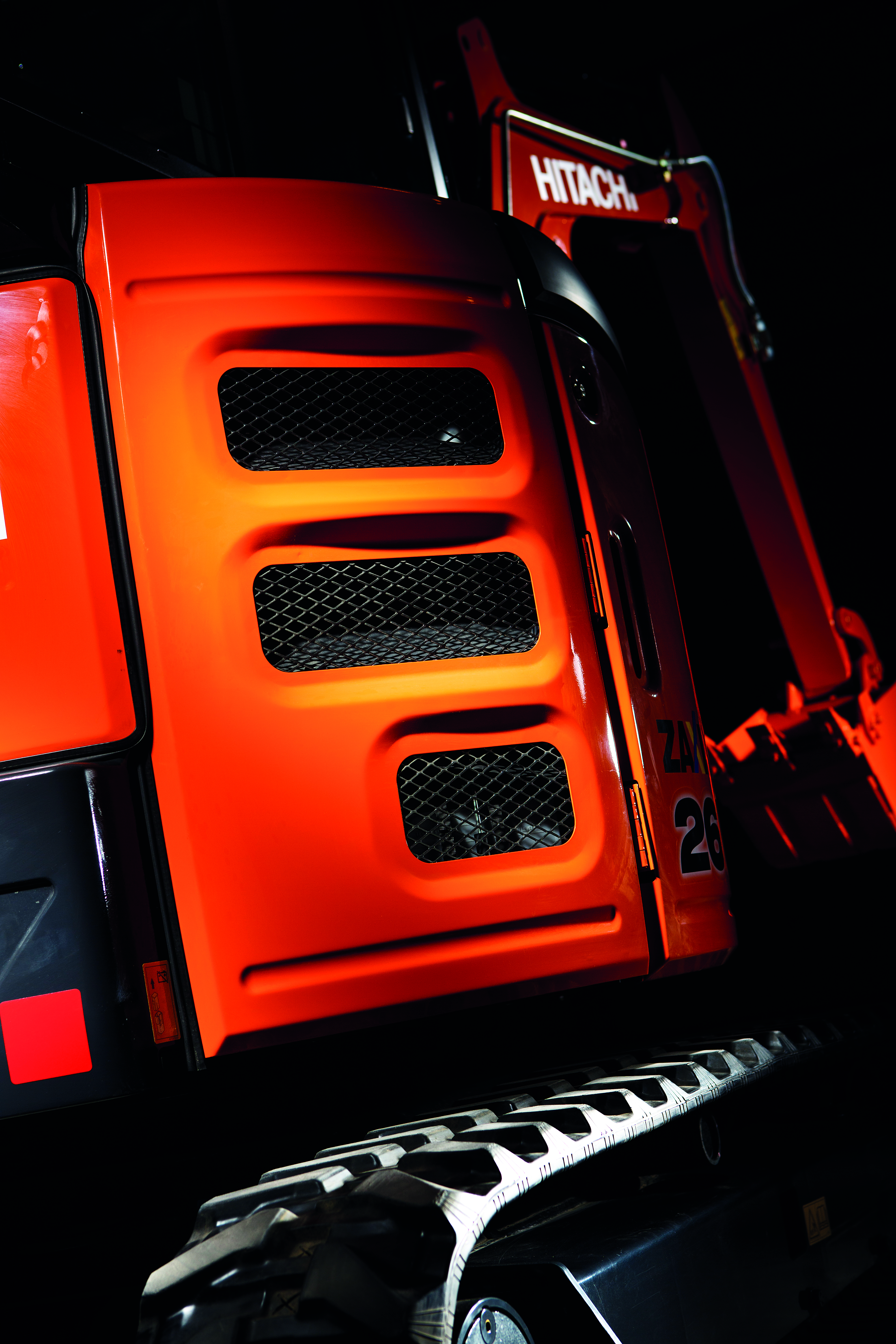

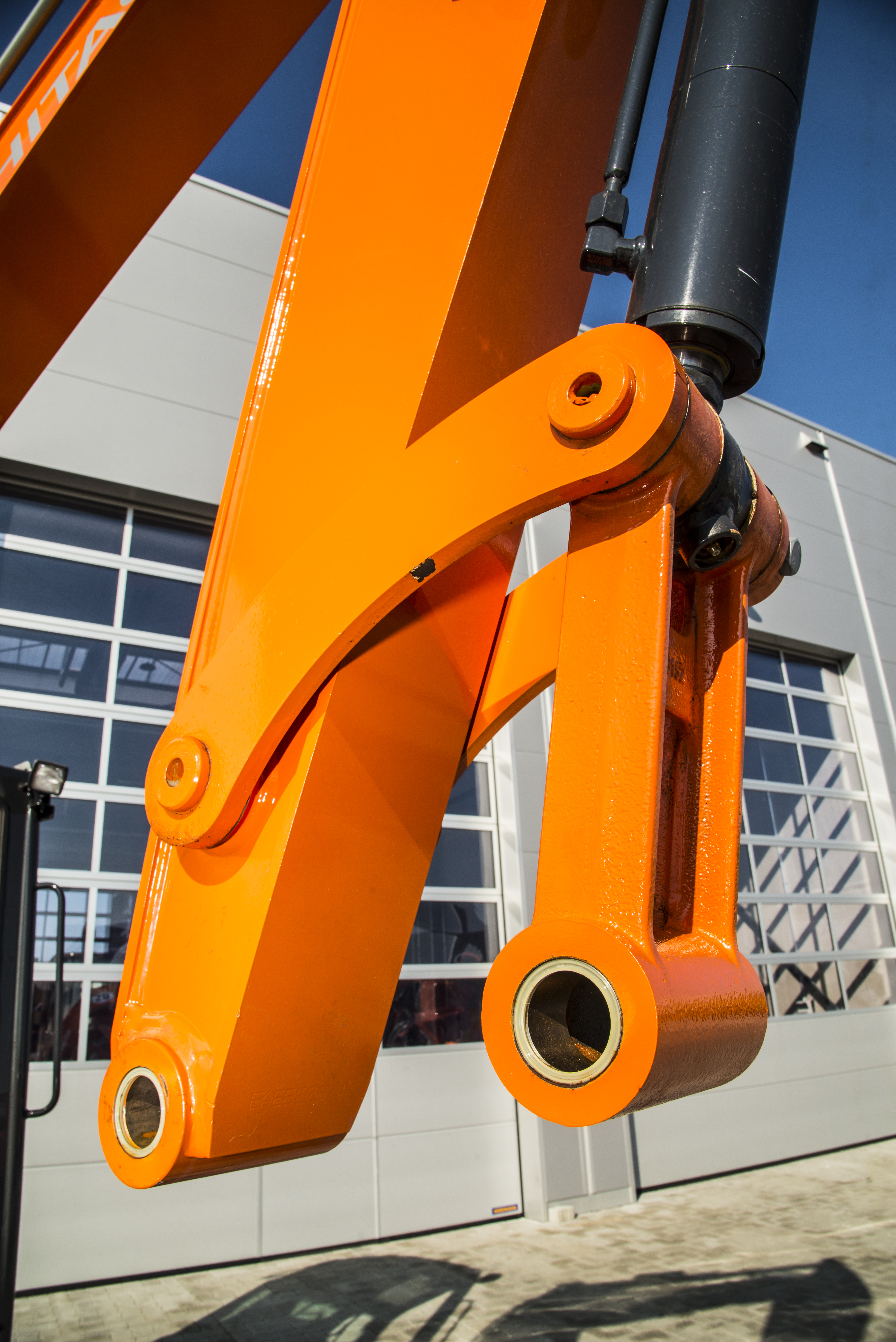

Leistung

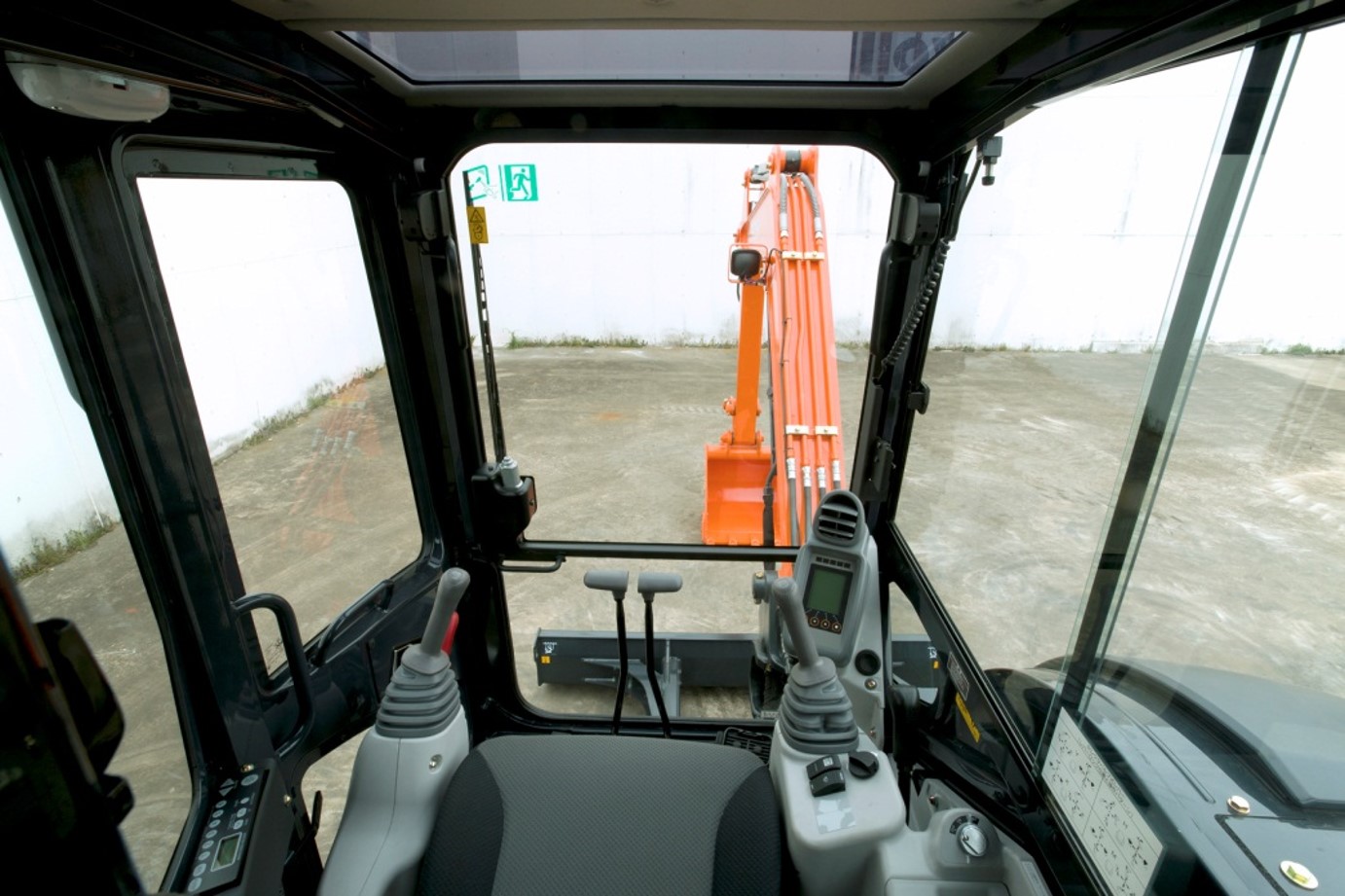

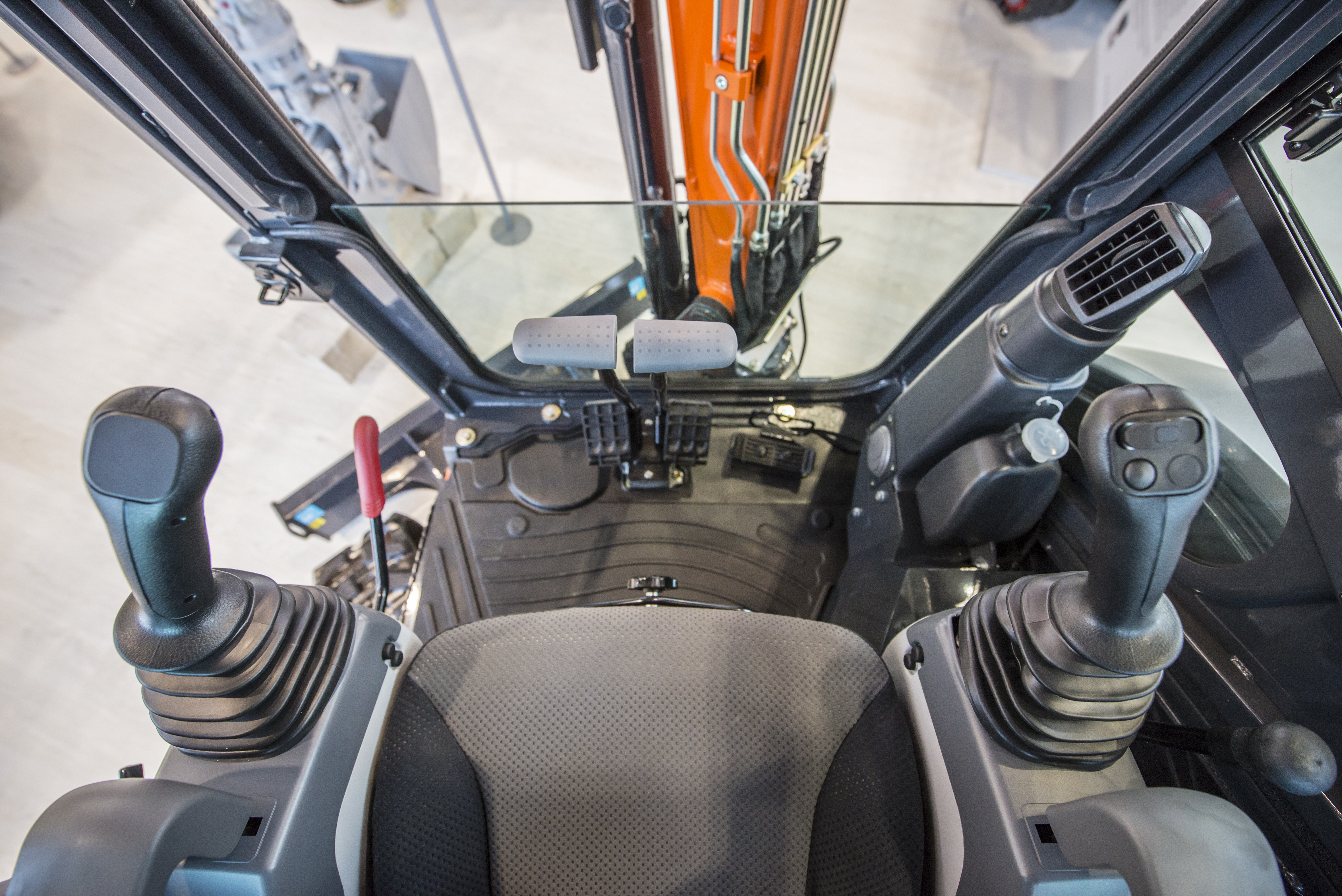

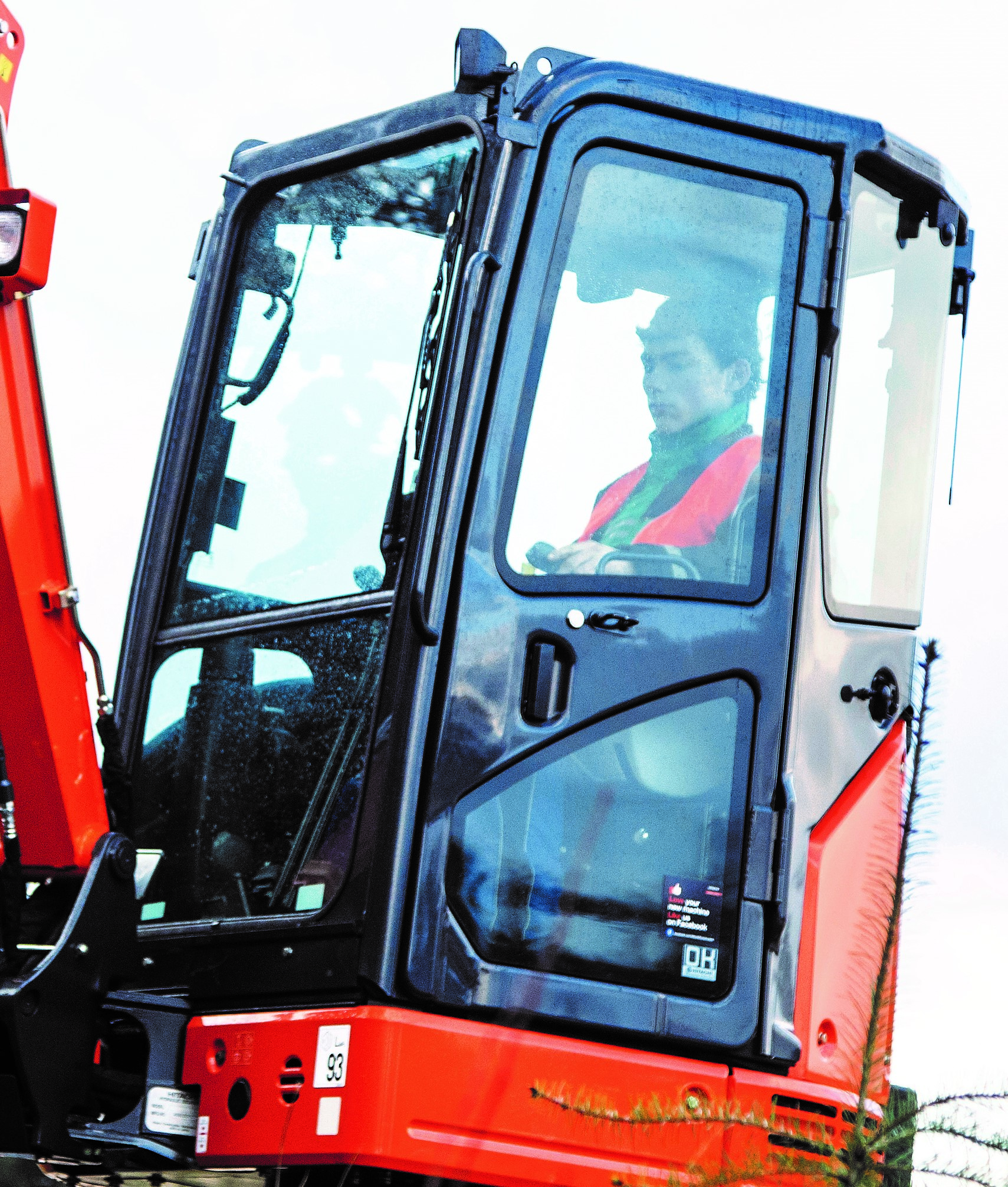

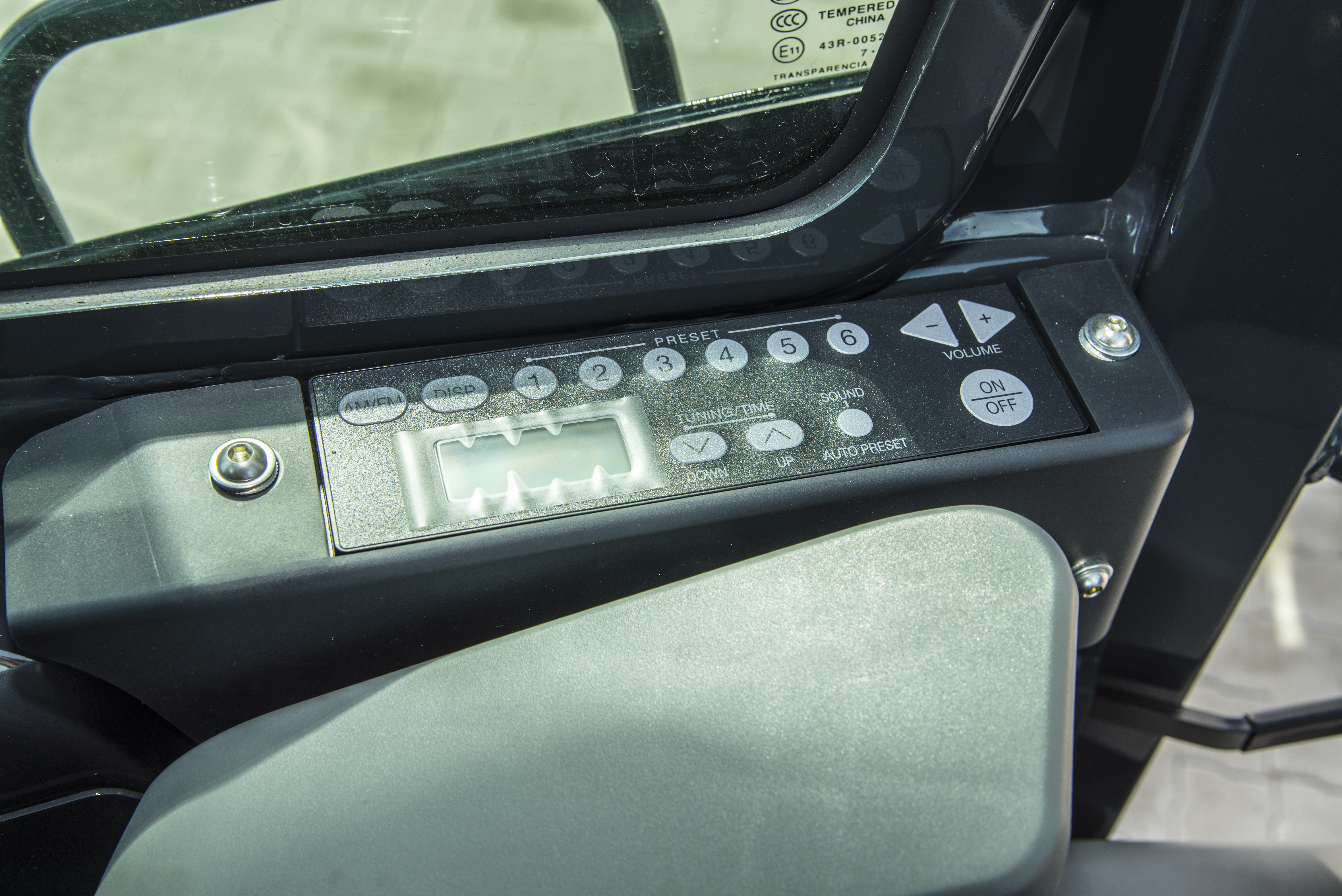

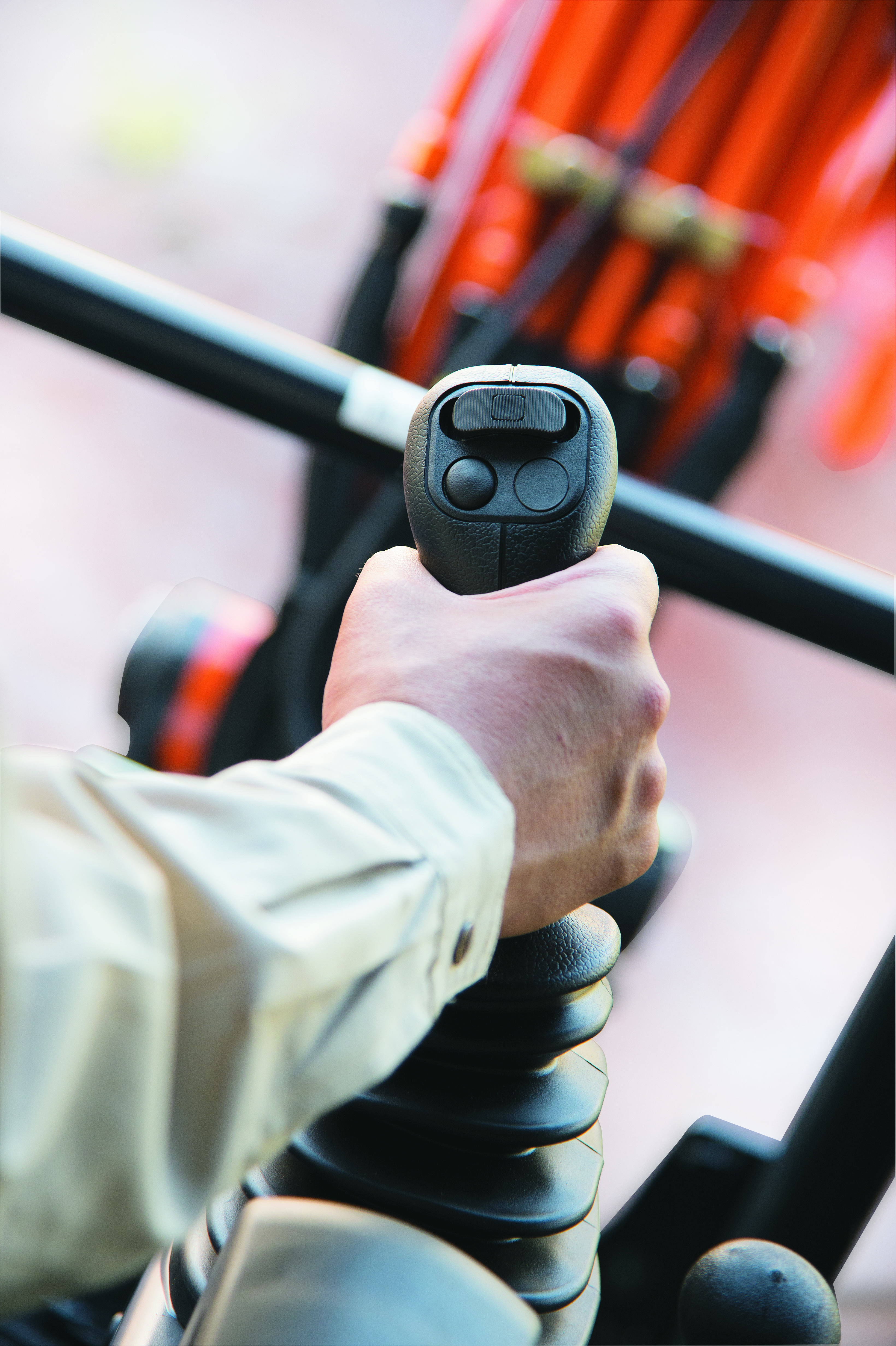

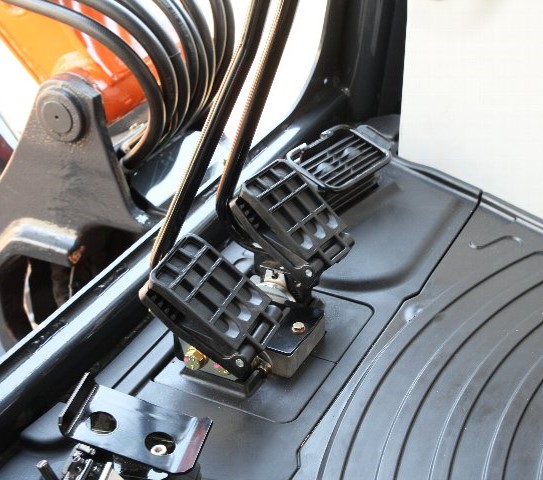

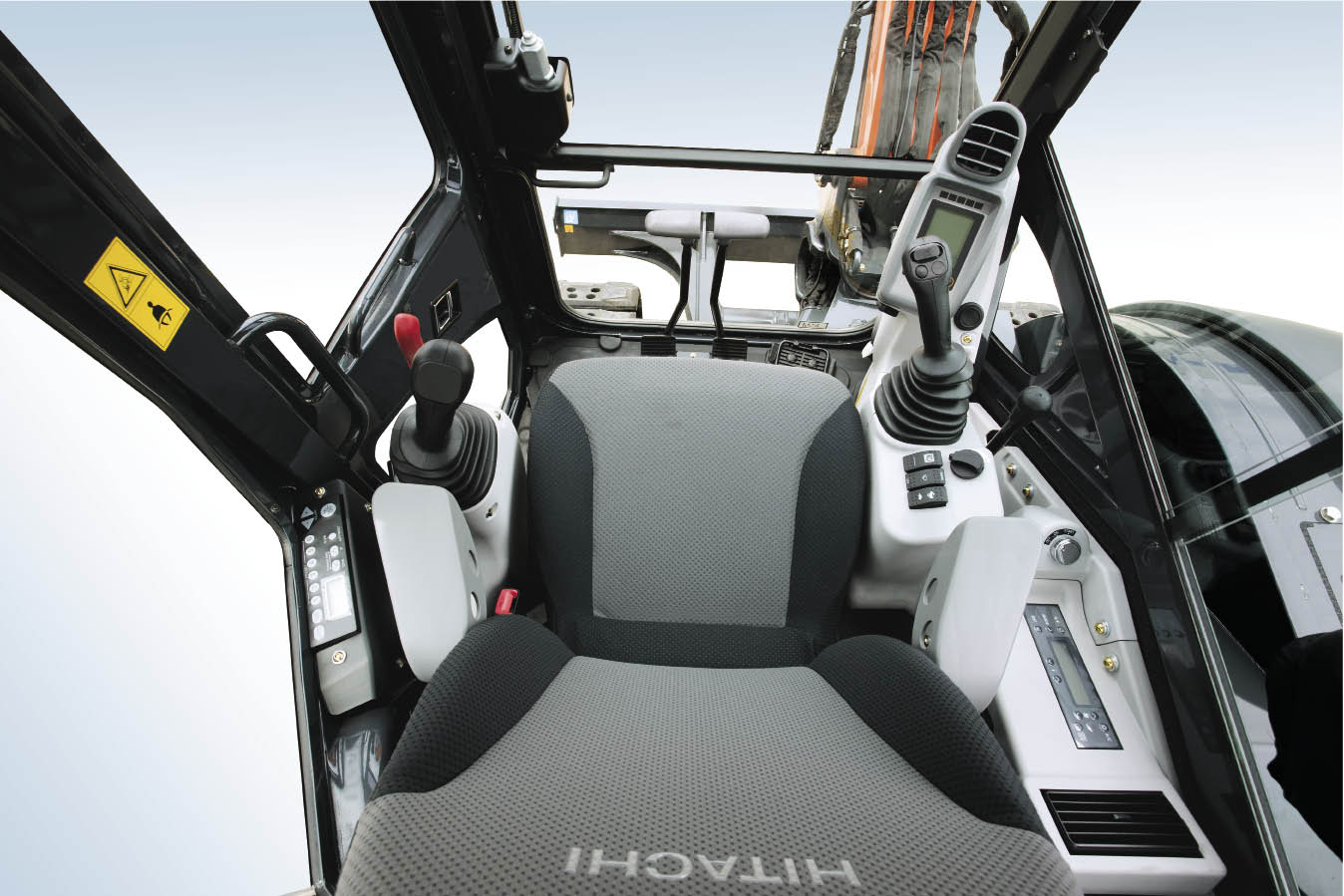

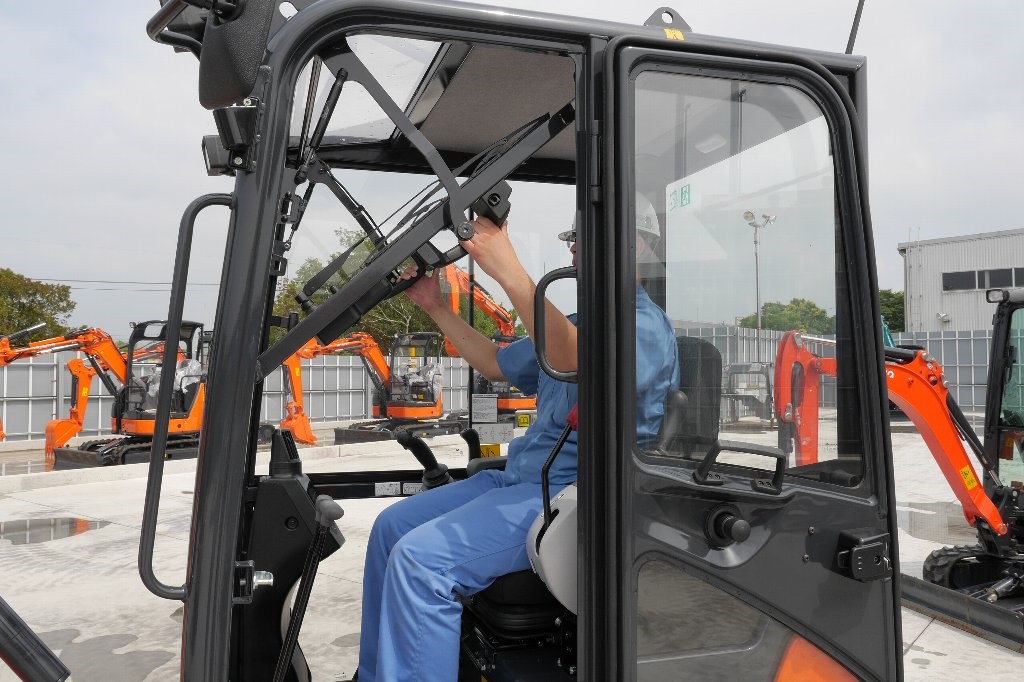

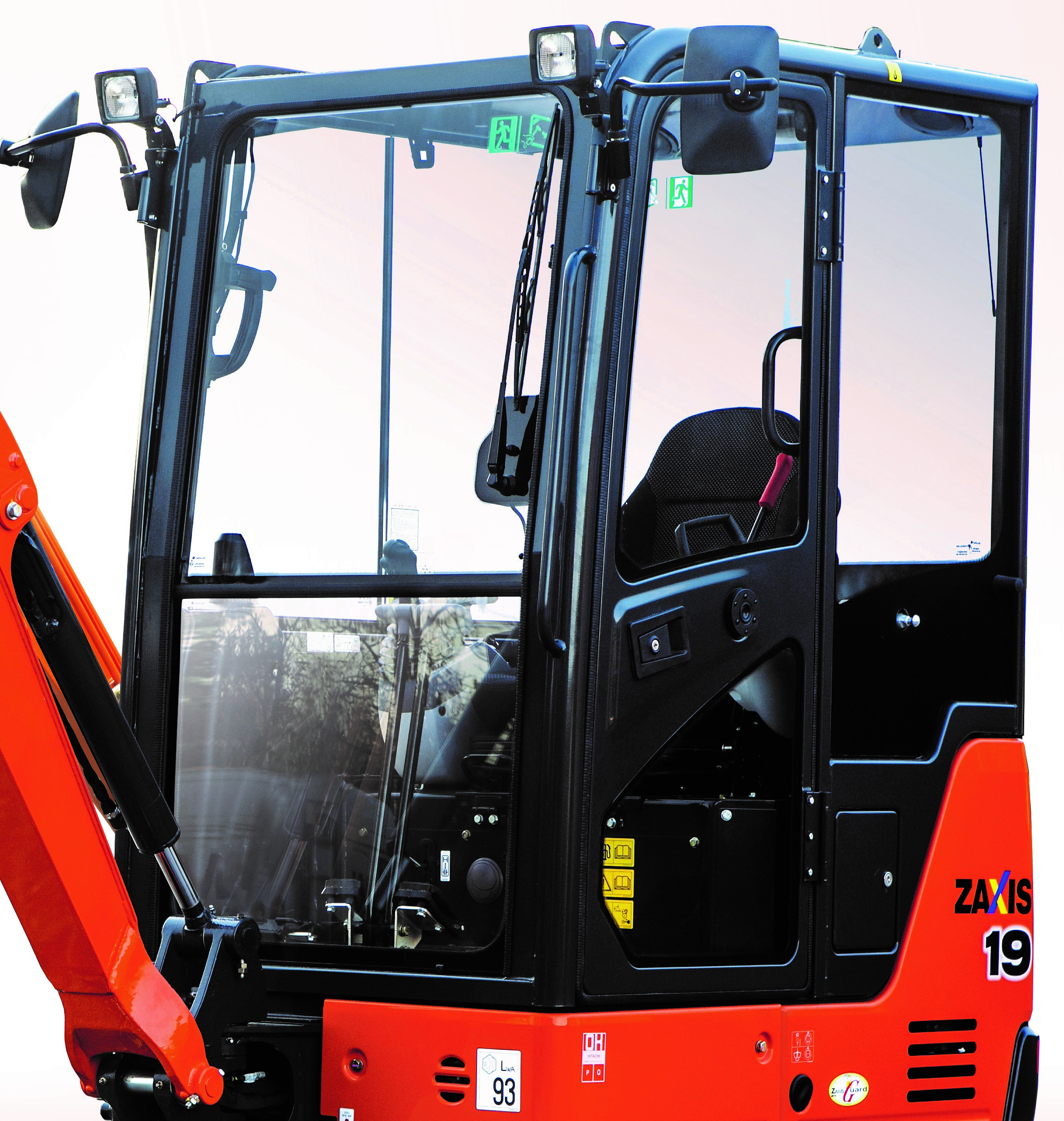

Komfort/Kabine

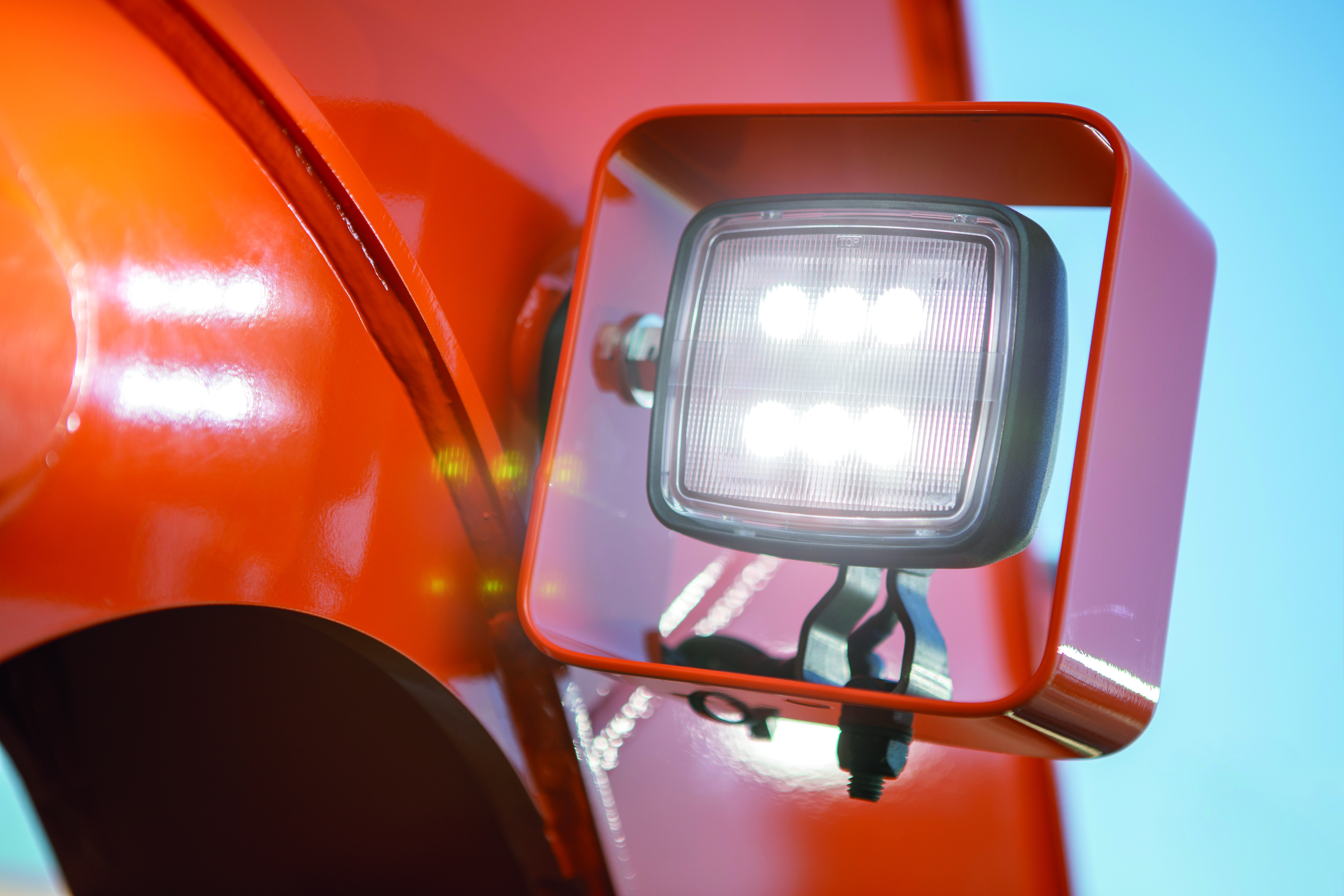

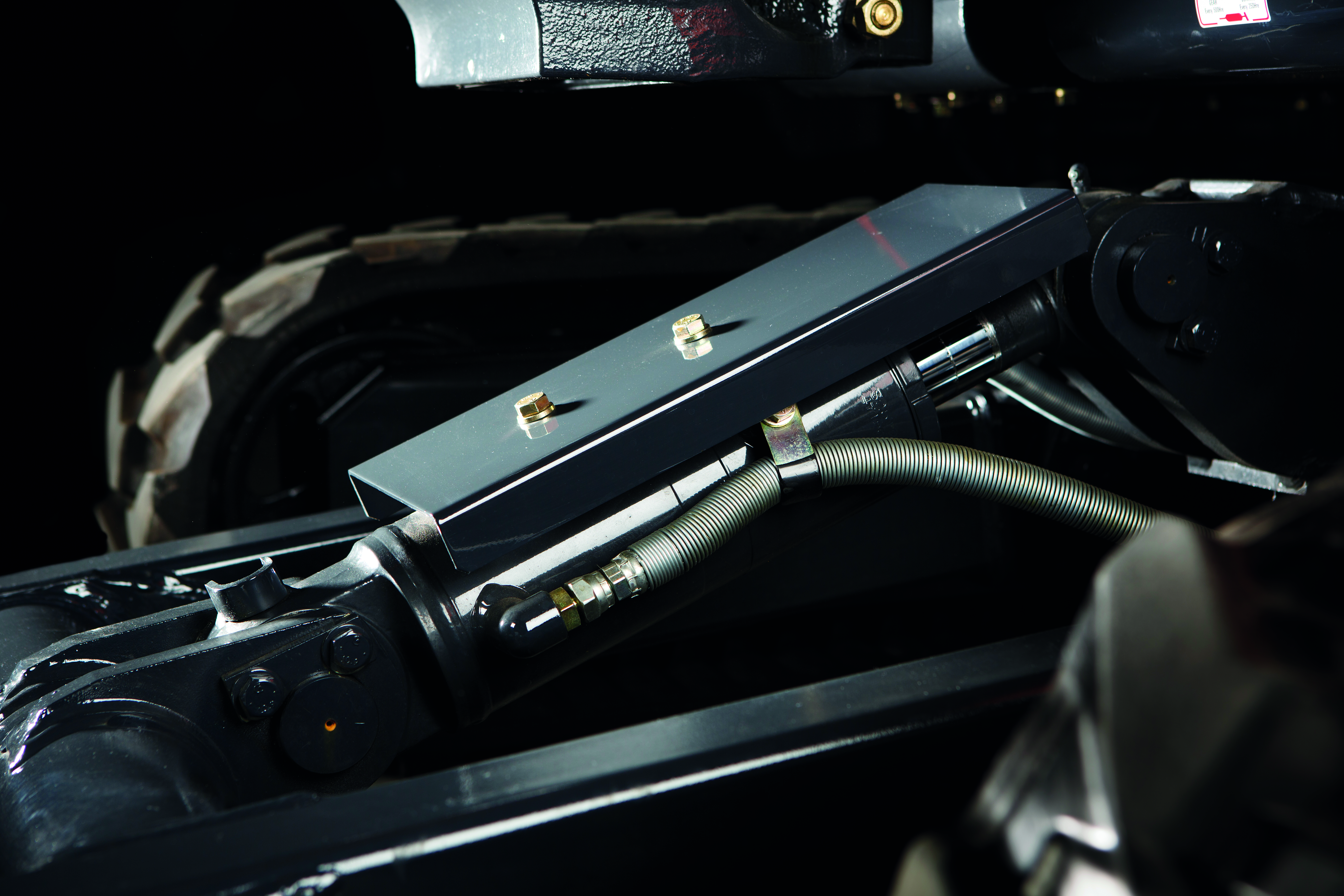

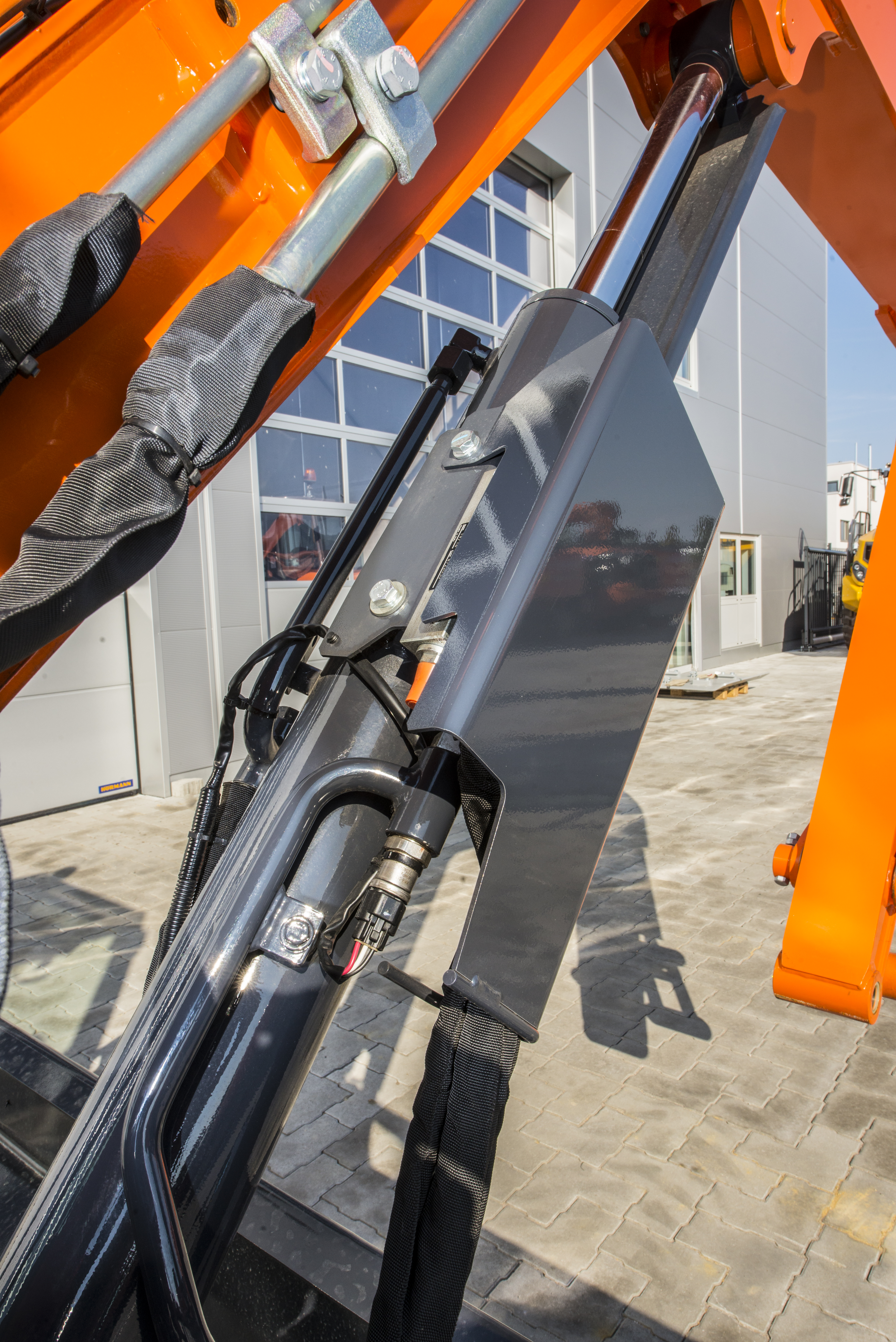

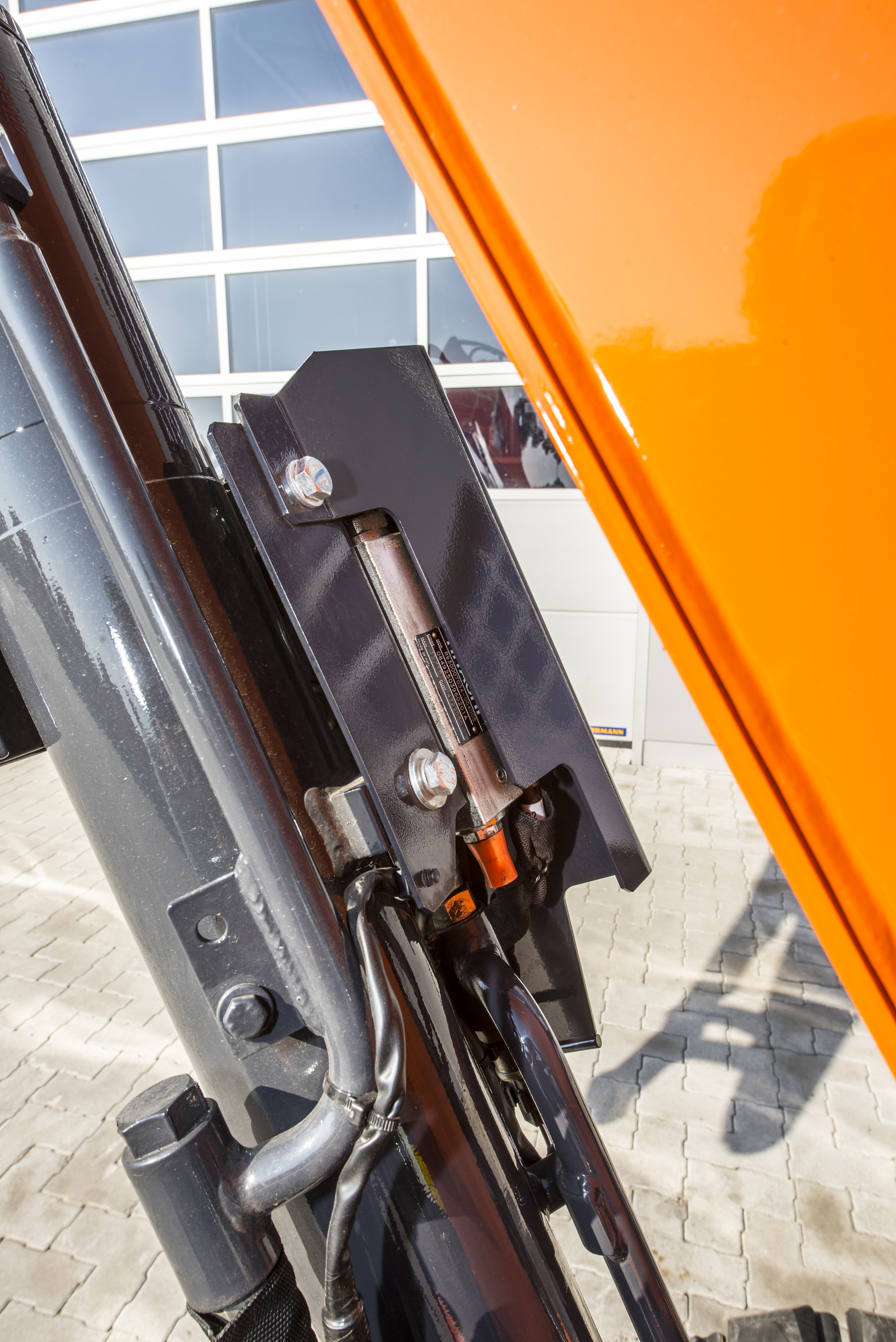

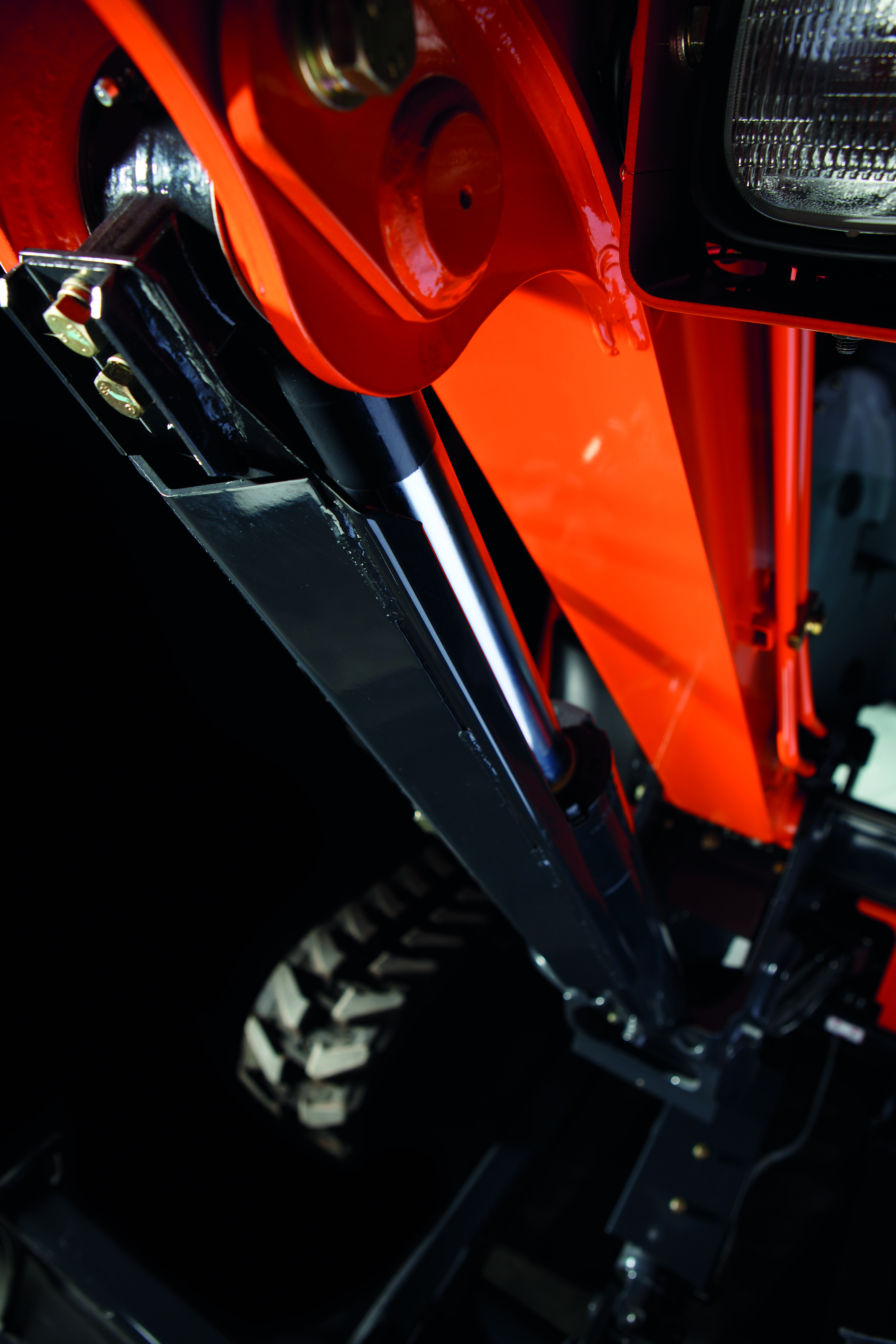

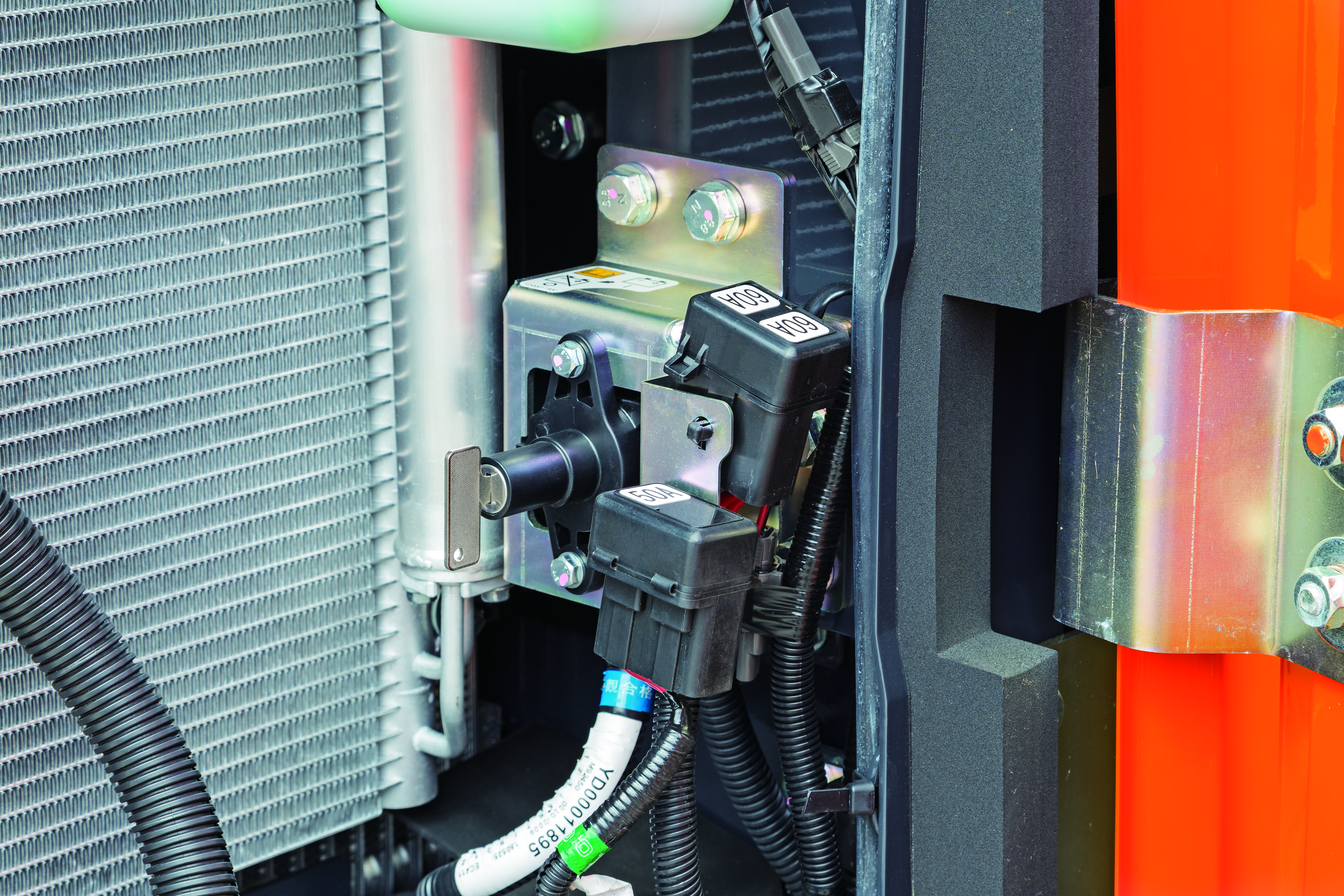

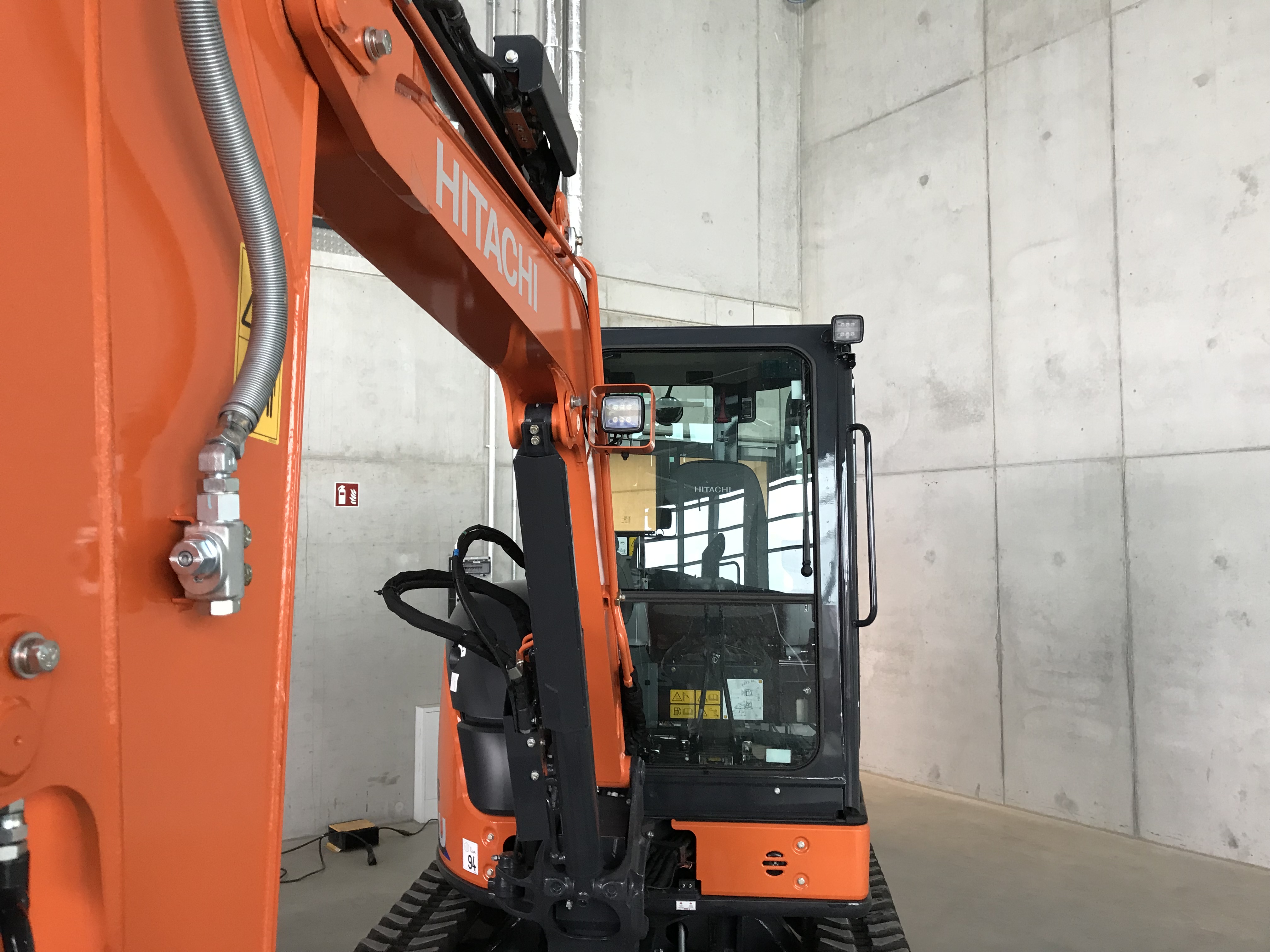

Sicherheit

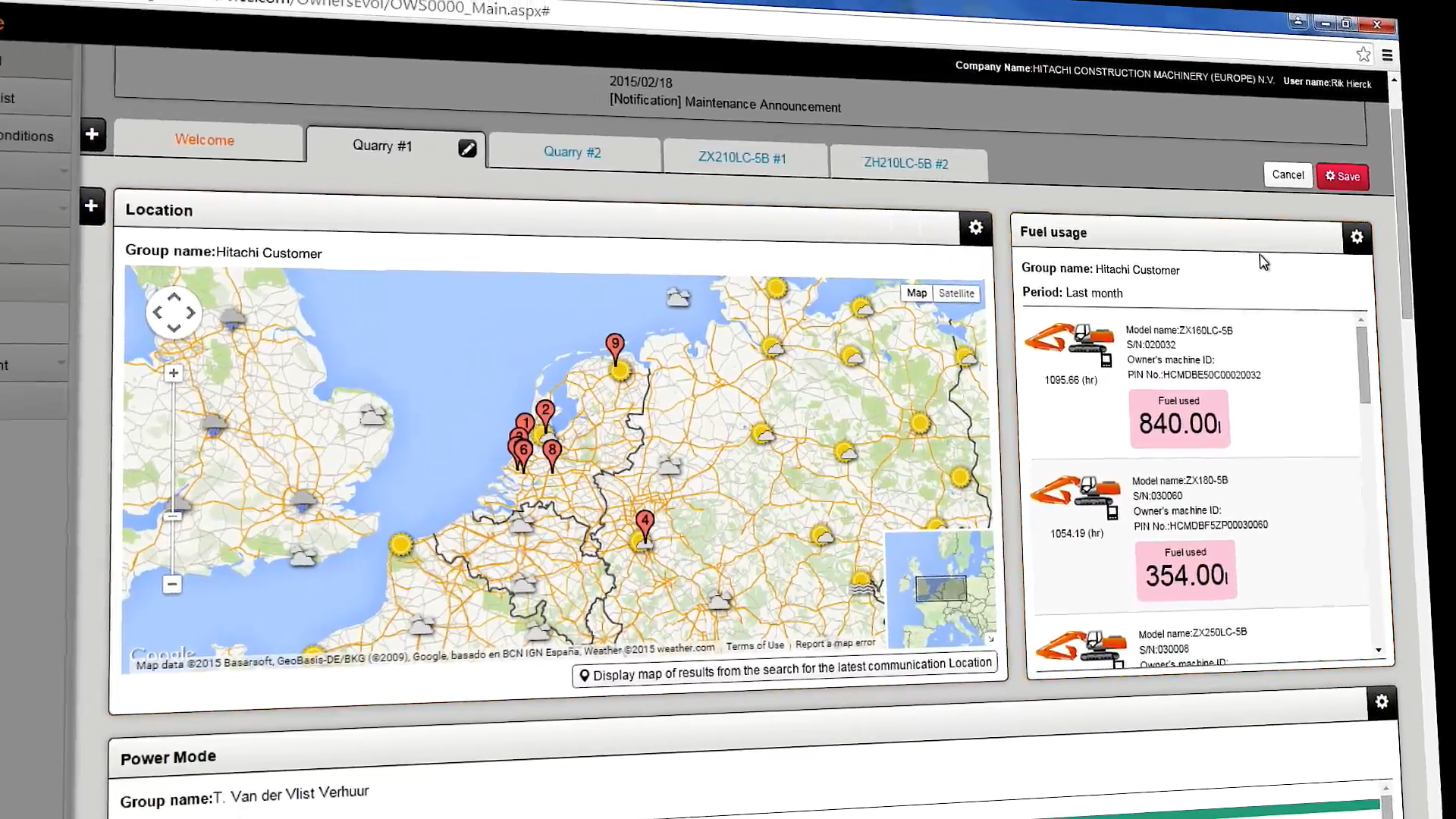

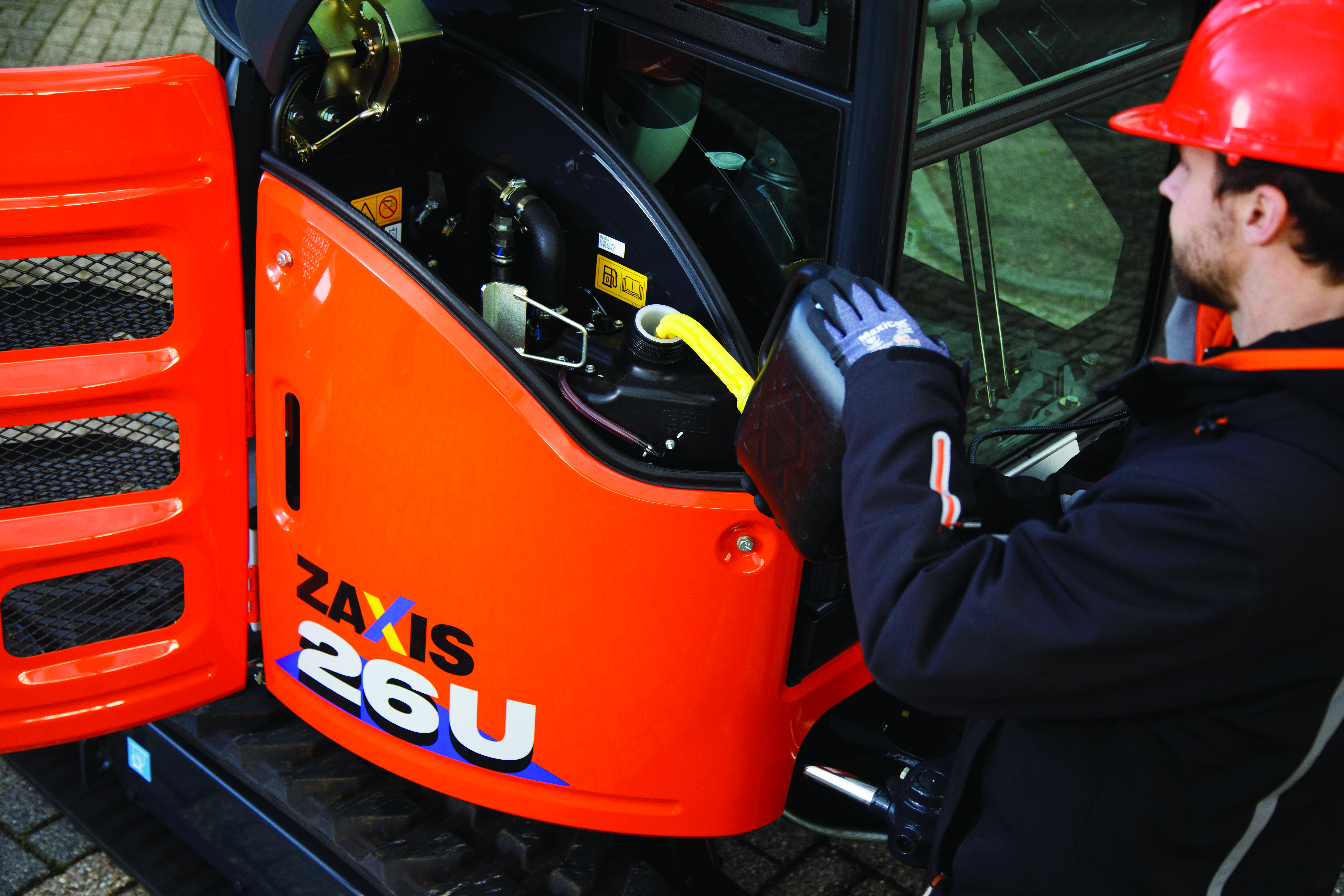

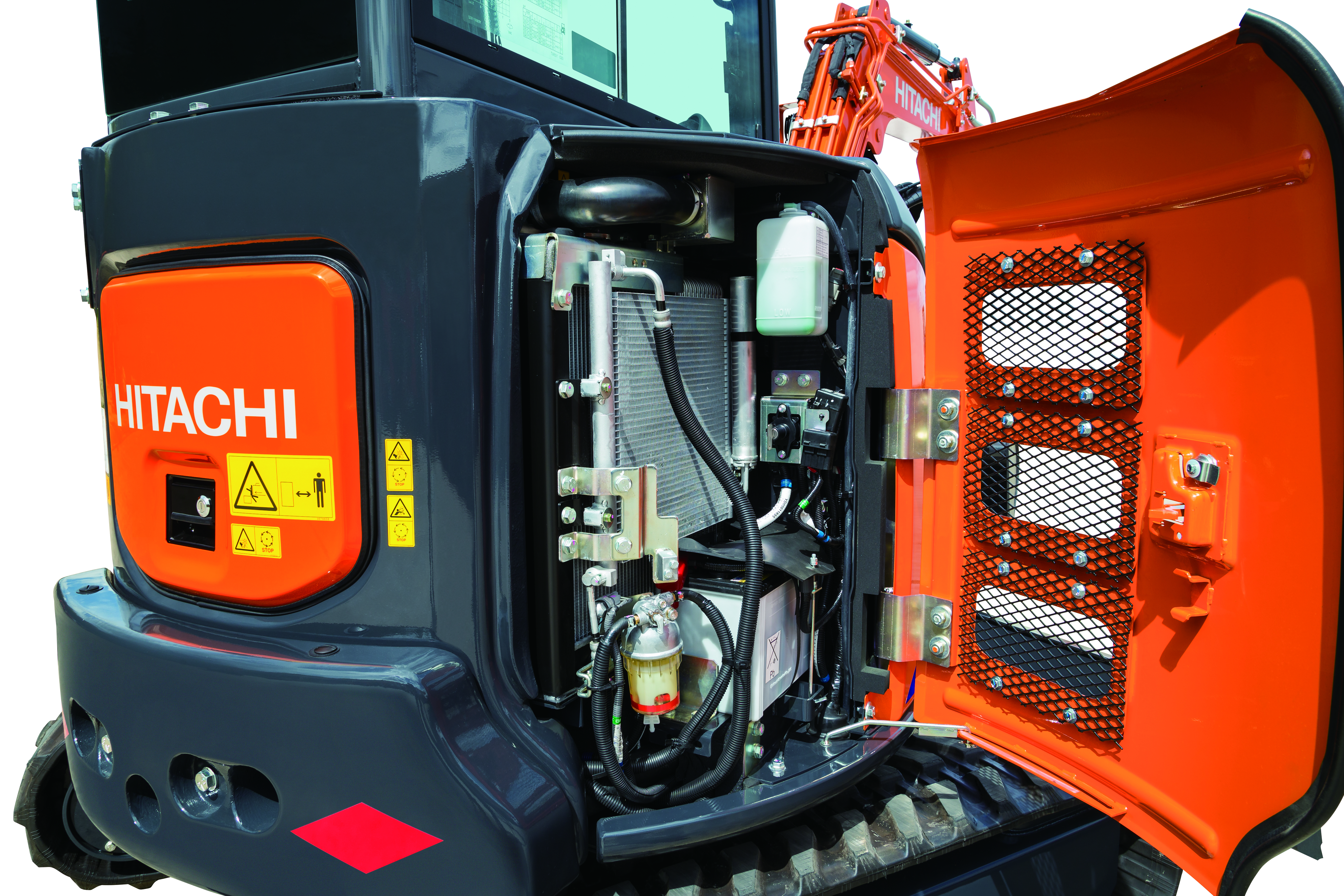

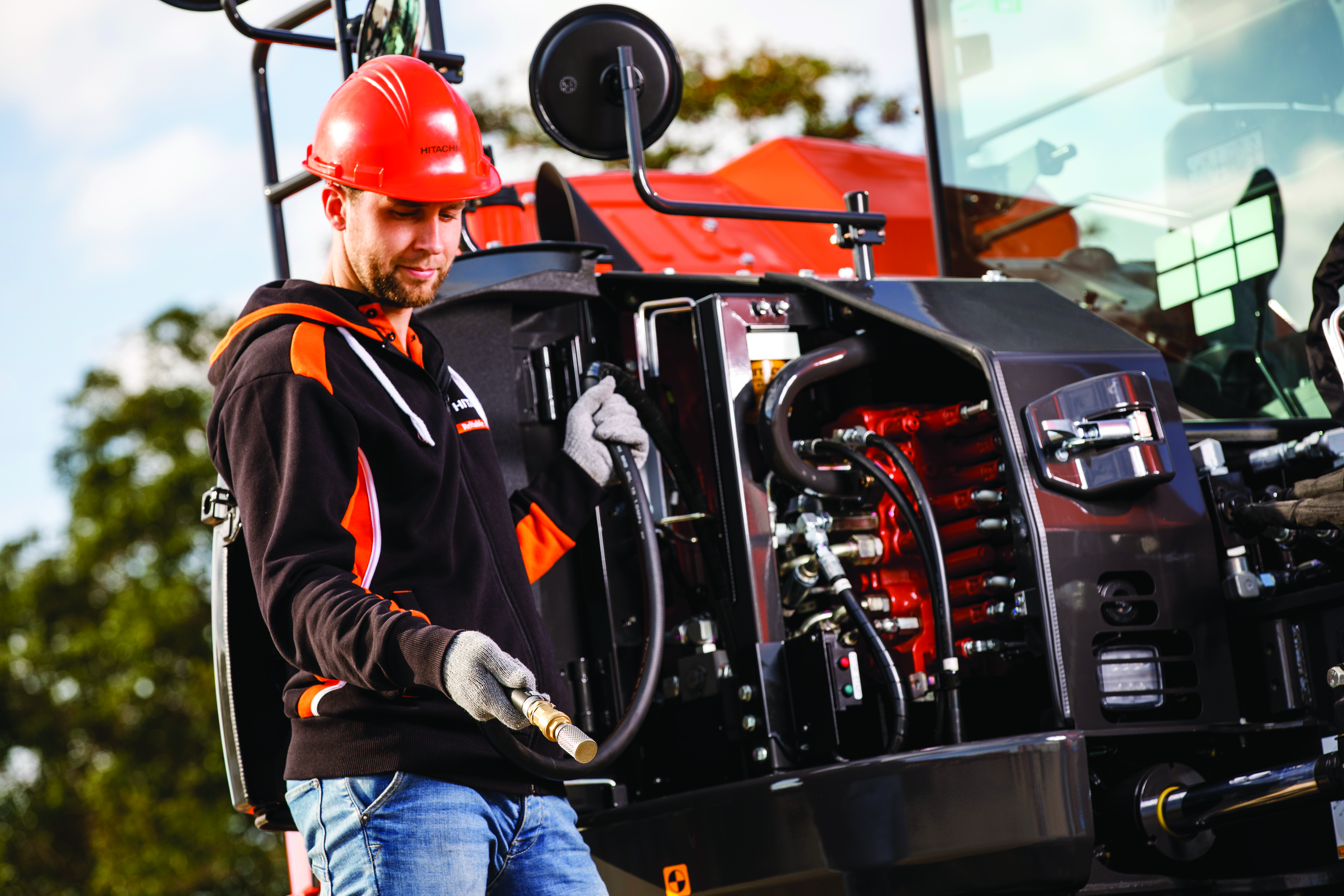

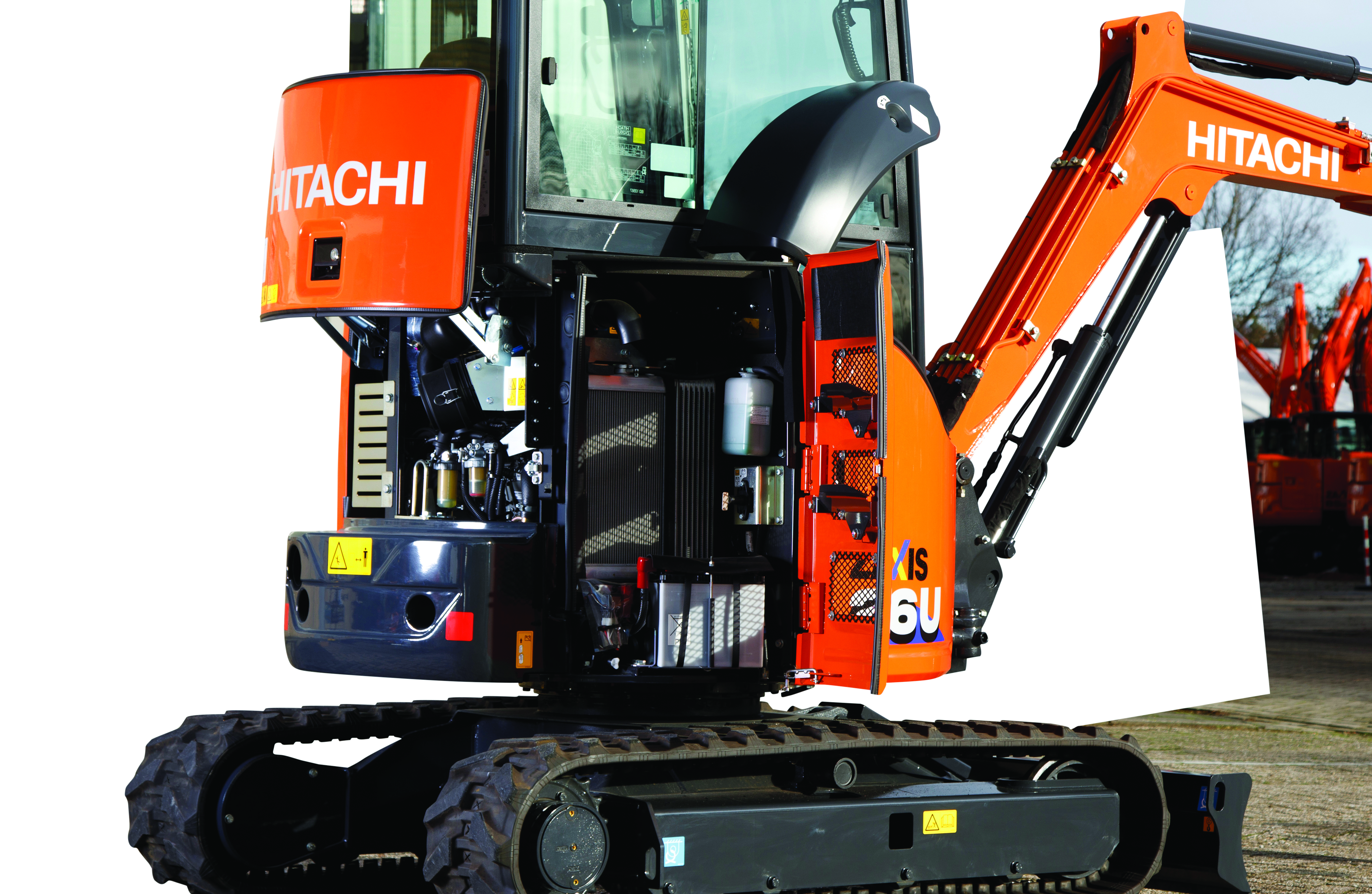

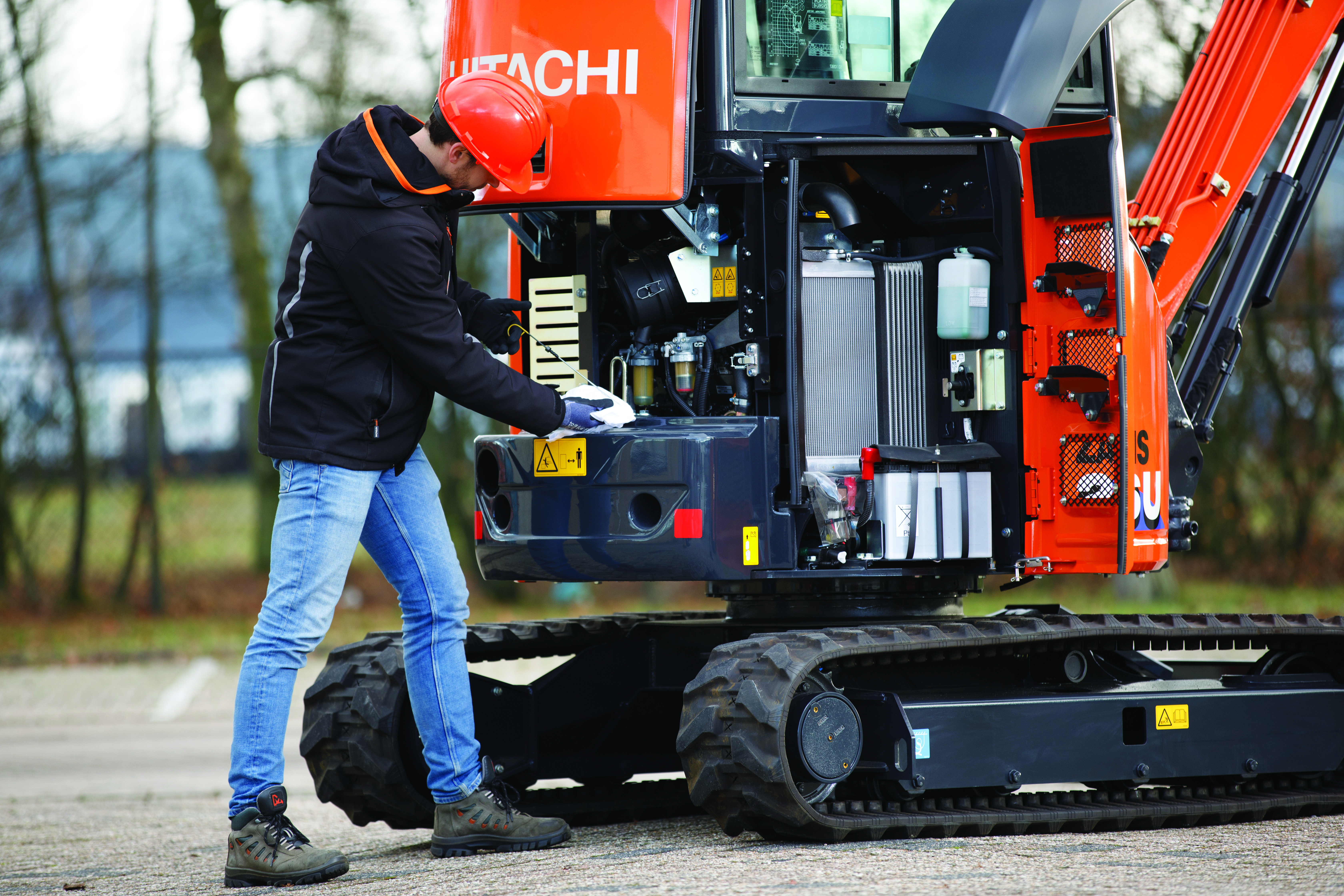

Wartung

Varianten

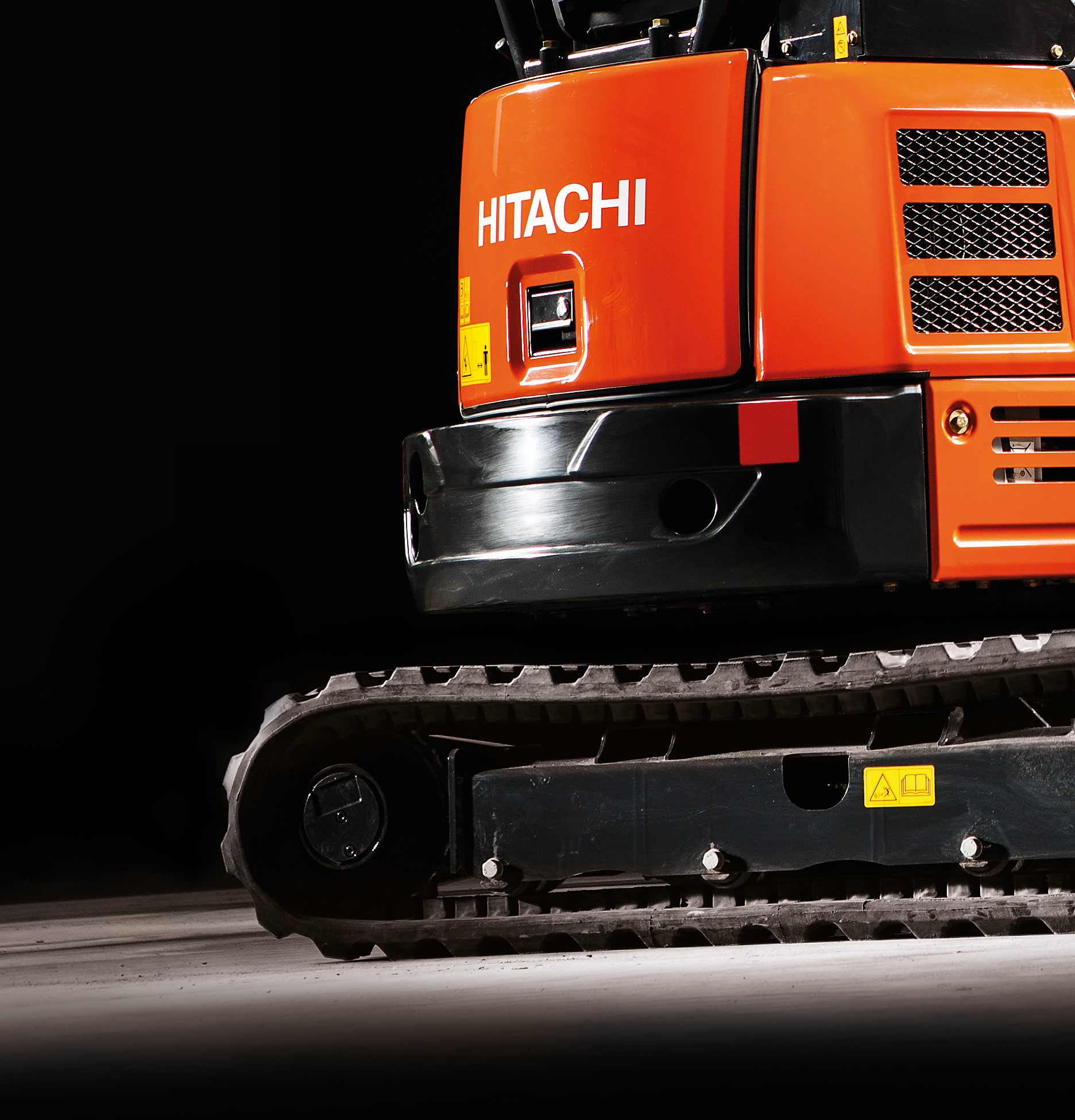

U - Kurzheck-Version

Die Kurzheck-Version ist deutlich kürzer als bei Baggern mit Standardheck. Jedoch steht ein kleiner Teil des Kontergewichts über die Kette hinaus, wenn man den Oberwagen zur Seite schwenkt.

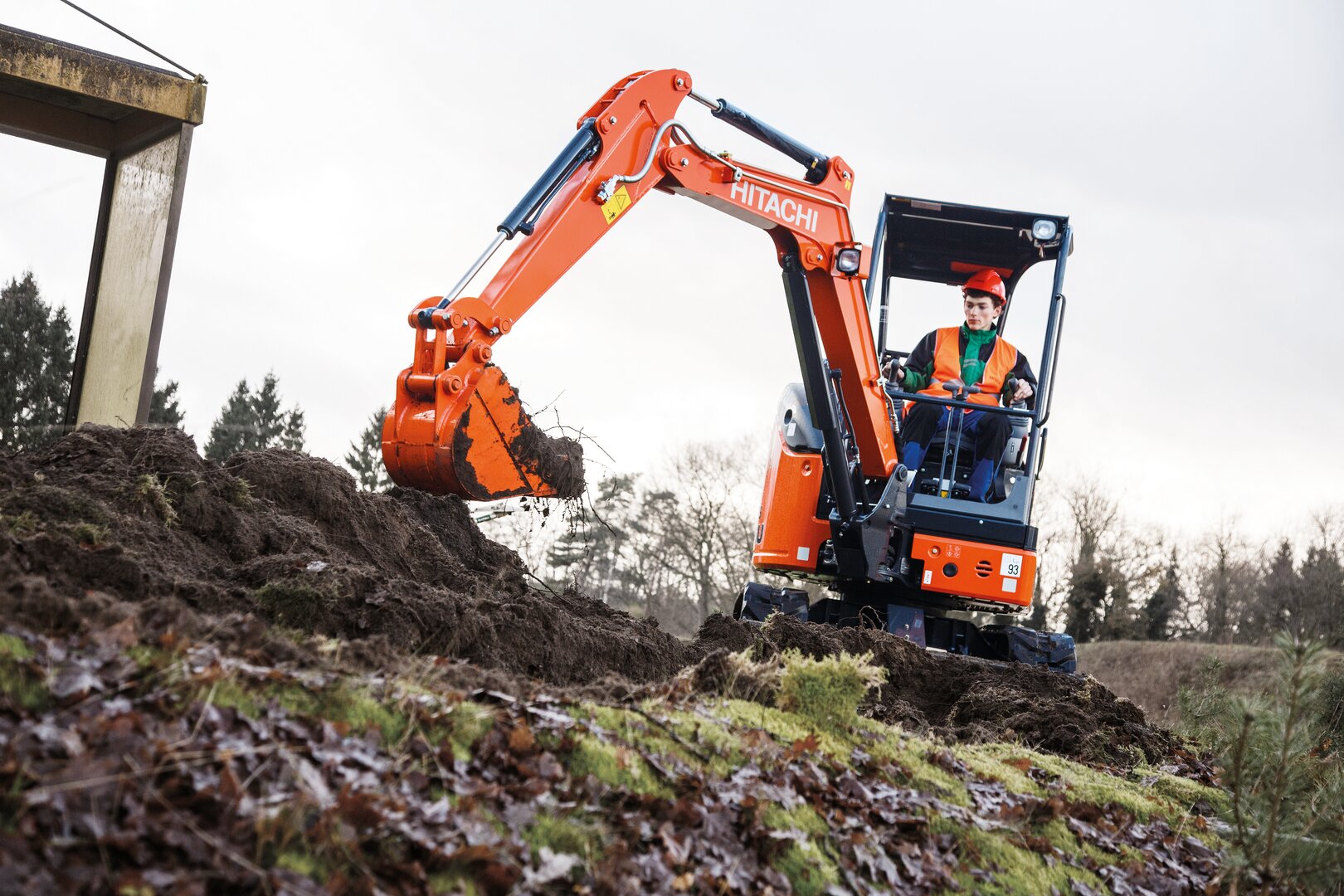

Y - Sicherheitsverdeck

Geräumiges ROPS/OPG-konformes Sicherheitsverdeck.

Technische Daten

Modell
  • ZX26U-6
  • ZX26U-6 Y
  • MOTOR

    Modell Yanmar 3TNV76

    techdata_group_miniundkompakt_motor_

    Typ Wassergekühlter 4-Takt 3-ZylinderDieselmotor mit Wirbelkammer-Einspritzung
    Maximales Drehmoment 64,1 Nm
    Drehzahl Maximales Drehmoment 1.800 1/min
    Hubraum 1,115 l
    Bohrung 76 mm
    Hub 82 mm

    Nennleistung

    ISO 9249 (netto) 14,5 kW
    ISO 9249 (netto) 19,7 PS
    SAE J1349 (netto) 14,5 kW
    SAE J1349 (netto) 19,7 PS
    Drehzahl bei Nennleistung 2.500 1/min

    Spezifikation

    Maximales Drehmoment 64,1 Nm
    Drehzahl Maximales Drehmoment 1.800 1/min
    Hubraum 1,115 l
    Bohrung 76 mm
    Hub 82 mm

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapzität 36 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,1 1/min
    Schwenkdrehmoment 3,6 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufenden Planetengetriebe und einreihigem Drehkranz. Federbelastete Schwenkwerk-Feststellbremse, hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    1 Zahnradpumpe
    Maximaler Ölfluss (2x Axialkolbenpumpe) 30 l/min
    Maximaler Ölfluss (Zahnradpumpe) 16,3 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 6,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Zahnradpumpe

    Entlastungsventileinstellungen

    Auslegerkreis 24,5 MPa
    Schwenkkreis 18,6 MPa
    Fahrkreis 24,5 MPa
    Vorsteuerkreis 3,9 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesserHub
    Ausleger175 mm45 mm553 mm
    Stiel165 mm40 mm549 mm
    Löffel155 mm35 mm437 mm
    Auslegerschwenkblock175 mm40 mm415 mm
    Planierschild175 mm45 mm144 mm
  • UNTERWAGEN

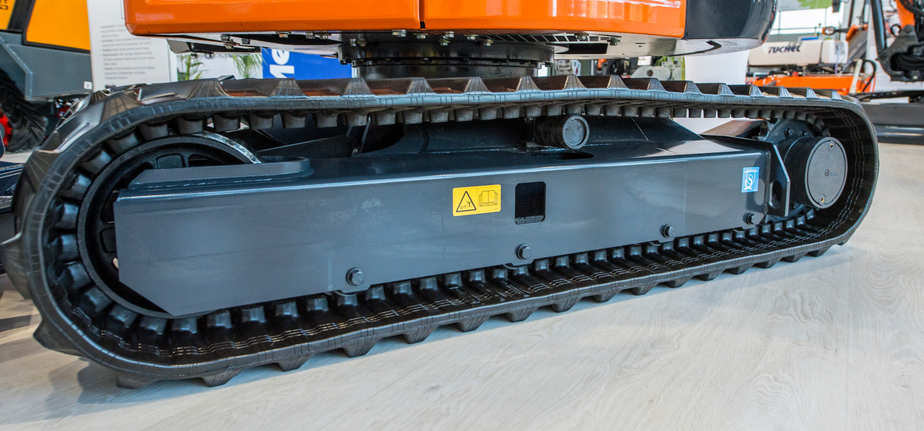

    Laufwerk

    Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt.
    Laufrollen (je Seite) 4 Stück
    Stützrollen (je Seite) 1 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 4,5 km/h
    Fahrgeschwindigkeit Langsamgang 2,9 km/h
    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.
    Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.
    Automatikgetriebe: schnell-langsam.
    Max. Traktionskraft 20,1 kN

    Steigvermögen (konstant)

    Steigvermögen (konstant) 25 °
  • FÜLLMENGEN

    Kraftstofftank 31,3 l
    Motorkühlmittel 3,1 l
    Motoröl 3,7 l
    Fahrantrieb (je Seite) 0,6 l
    Hydrauliksystem 39 l
    Hydrauliköltank 24,1 l
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 78 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 93 LwA dB(A)
  • ARBEITSBEREICHE

    Angaben
    Stiellänge1,3
    A Max. Reichweite4.710 mm
    A' Max. Reichweite (am Boden)4.570 mm
    B Max. Grabtiefe2.730 mm
    C Max. Reichhöhe4.260 mm
    D Max. Schütthöhe3.030 mm
    D' Min. Schütthöhe1.030 mm
    E Min. Schwenkradius2.020 mm
    F Max. Grabtiefe vertikale Wand2.220 mm
    G Arbeitsgerätehöhe bei min. Schwenkradius3.290 mm
    H Stielkopfabstand bei max. Arbeitsgeräteeinzug1.430 mm
    I Arbeitsradius bei min. vorderen Schwenkradius (max. Auslegerschwenkwinkel)1.320 mm
    J Max. Planierschildhub über Boden320 mm
    K Max. Planierschildeingriff315 mm
    L Versatzweite nach links555 mm
    L' Versatzweite nach rechts700 mm
    L Max. Auslegerschwenkwinkel links60 mm
    L' Max. Auslegerschwenkwinkel rechts70 mm
  • ABMESSUNGEN

    Stiel Option 1

    Stiel 1,3 m
    L Gesamtlänge 4.100 mm
    M Gesamthöhe des Auslegers 1.640 mm
    N Kettenhöhe 465 mm
    O Motorhaubenhöhe 1.470 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 1.530 mm
    B Unterwagenlänge 1.960 mm
    P Horizontalabstand zum Schild 1.280 mm
    C Freiraum unter Gegengewicht 540 mm
    Q Planierschildhöhe 320 mm
    D Heckschwenkradius 870 mm
    D' Länge hinten 870 mm
    E Gesamtbreite des Oberwagens 1.420 mm
    F Gesamthöhe über Kabine 2.430 mm
    G Mindestbodenfreiheit 300 mm
    H Spurweite 1.200 mm
    I Kettenplattenbreite 300 mm
    J Unterwagenbreite (Planierschildbreite) 1.500 mm
    K Gesamtbreite 1.500 mm
  • MOTOR

    Modell Yanmar 3TNV76

    techdata_group_miniundkompakt_motor_

    Typ Wassergekühlter 4-Takt 3-ZylinderDieselmotor mit Wirbelkammer-Einspritzung
    Maximales Drehmoment 64,1 Nm
    Drehzahl Maximales Drehmoment 1.800 1/min
    Hubraum 1,115 l
    Bohrung 76 mm
    Hub 82 mm

    Nennleistung

    ISO 9249 (netto) 14,5 kW
    ISO 9249 (netto) 19,7 PS
    SAE J1349 (netto) 14,5 kW
    SAE J1349 (netto) 19,7 PS
    Drehzahl bei Nennleistung 2.500 1/min

    Spezifikation

    Maximales Drehmoment 64,1 Nm
    Drehzahl Maximales Drehmoment 1.800 1/min
    Hubraum 1,115 l
    Bohrung 76 mm
    Hub 82 mm

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapzität 36 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,1 1/min
    Schwenkdrehmoment 3,6 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufenden Planetengetriebe und einreihigem Drehkranz. Federbelastete Schwenkwerk-Feststellbremse, hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    1 Zahnradpumpe
    Maximaler Ölfluss (2x Axialkolbenpumpe) 30 l/min
    Maximaler Ölfluss (Zahnradpumpe) 16,3 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 6,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Zahnradpumpe

    Entlastungsventileinstellungen

    Auslegerkreis 24,5 MPa
    Schwenkkreis 18,6 MPa
    Fahrkreis 24,5 MPa
    Vorsteuerkreis 3,9 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesserHub
    Ausleger175 mm45 mm567 mm
    Stiel165 mm40 mm549 mm
    Löffel155 mm35 mm437 mm
    Auslegerschwenkblock175 mm40 mm415 mm
    Planierschild175 mm45 mm144 mm
  • UNTERWAGEN

    Laufwerk

    Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt.
    Laufrollen (je Seite) 4 Stück
    Stützrollen (je Seite) 1 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 4,5 km/h
    Fahrgeschwindigkeit Langsamgang 2,9 km/h
    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.
    Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.
    Automatikgetriebe: schnell-langsam.
    Max. Traktionskraft 20,1 kN

    Steigvermögen (konstant)

    Steigvermögen (konstant) 25 °
  • FÜLLMENGEN

    Kraftstofftank 31,3 l
    Motorkühlmittel 3,1 l
    Motoröl 3,7 l
    Fahrantrieb (je Seite) 0,6 l
    Hydrauliksystem 39 l
    Hydrauliköltank 24,1 l
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 78 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 93 LwA dB(A)
  • ARBEITSBEREICHE

    Angaben
    Stiellänge1,3
    A Max. Reichweite4.710 mm
    A' Max. Reichweite (am Boden)4.570 mm
    B Max. Grabtiefe2.730 mm
    C Max. Reichhöhe4.260 mm
    D Max. Schütthöhe3.030 mm
    D' Min. Schütthöhe1.030 mm
    E Min. Schwenkradius2.020 mm
    F Max. Grabtiefe vertikale Wand2.220 mm
    G Arbeitsgerätehöhe bei min. Schwenkradius3.290 mm
    H Stielkopfabstand bei max. Arbeitsgeräteeinzug1.430 mm
    I Arbeitsradius bei min. vorderen Schwenkradius (max. Auslegerschwenkwinkel)1.320 mm
    J Max. Planierschildhub über Boden320 mm
    K Max. Planierschildeingriff315 mm
    L Versatzweite nach links555 mm
    L' Versatzweite nach rechts700 mm
    L Max. Auslegerschwenkwinkel links60 mm
    L' Max. Auslegerschwenkwinkel rechts70 mm
  • GEWICHTE UND BODENDRUCK

    KettentypKettenbreiteStielBetriebsgewichtBodendruck
    Gummikette *1300 mm1,3 m2.570 kg25,9 kPa
    • *1: Ausleger 2,10m; Löffelinhalt (ISO, gehäuft) 0,08m³; Fahrergewicht 80 kg, gemäß ISO 6016; Flüssigkeitsstände max.
  • ABMESSUNGEN

    Stiel Option 1

    Stiel 1,3 m
    L Gesamtlänge 4.100 mm
    M Gesamthöhe des Auslegers 1.640 mm
    N Kettenhöhe 465 mm
    O Motorhaubenhöhe 1.490 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 1.530 mm
    B Unterwagenlänge 1.960 mm
    P Horizontalabstand zum Schild 1.280 mm
    C Freiraum unter Gegengewicht 540 mm
    Q Planierschildhöhe 320 mm
    D Heckschwenkradius 870 mm
    D' Länge hinten 870 mm
    E Gesamtbreite des Oberwagens 1.390 mm
    F Gesamthöhe über Kabine 2.430 mm
    G Mindestbodenfreiheit 300 mm
    H Spurweite 1.200 mm
    I Kettenplattenbreite 300 mm
    J Unterwagenbreite (Planierschildbreite) 1.500 mm
    K Gesamtbreite 1.500 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.
