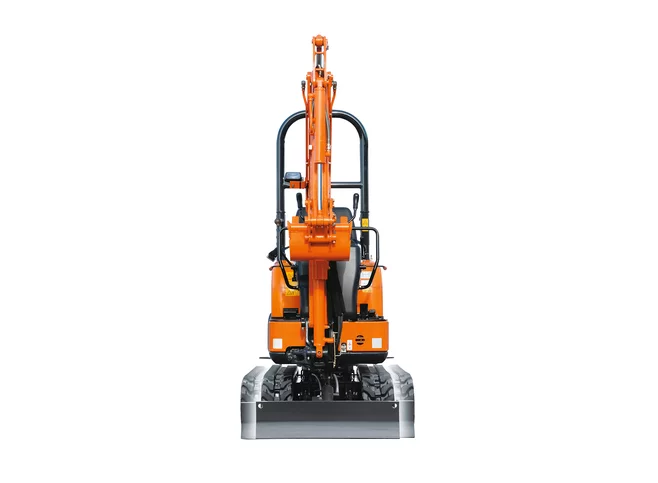

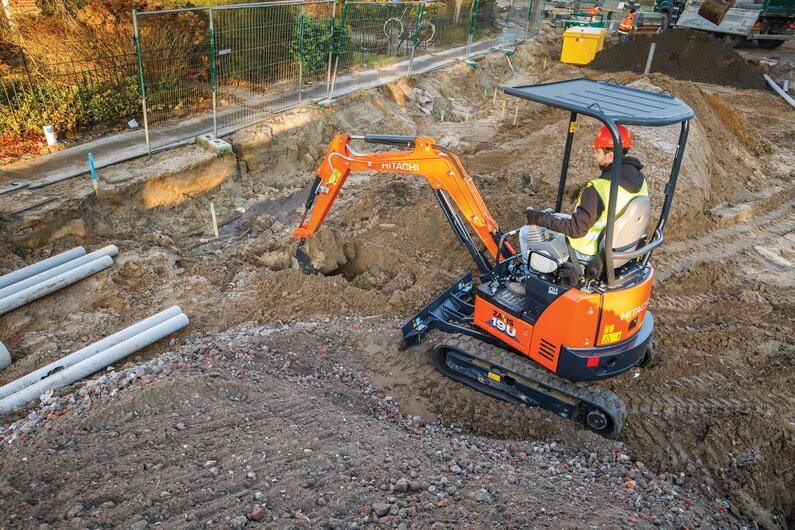

ZX19U-6

Betriebsgewicht: 1.880 kg
Löffelvolumen: 0,05
Motorleistung: 11,5 kW

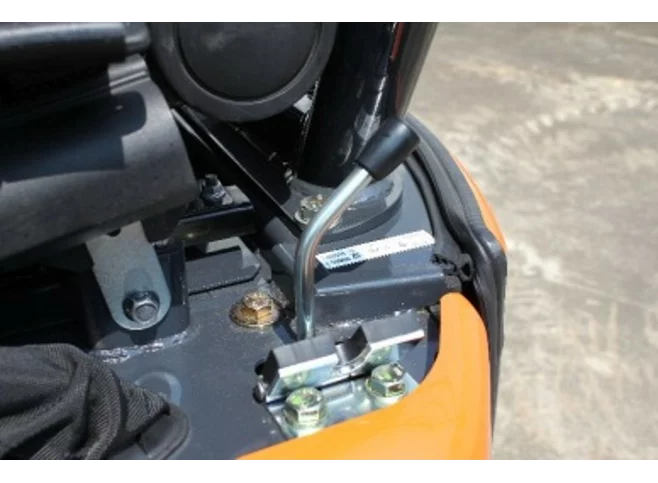

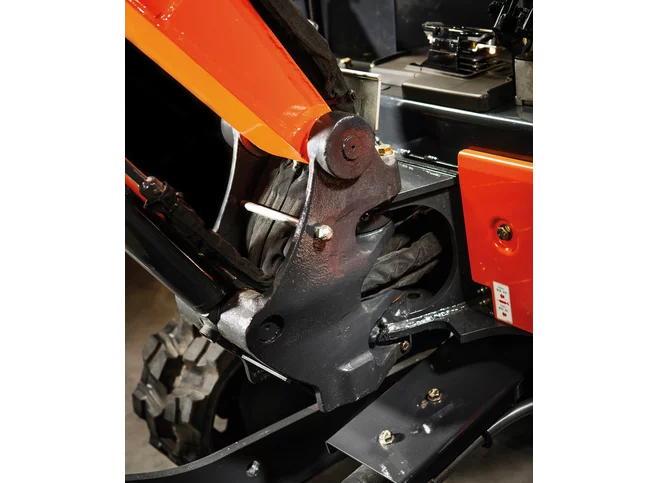

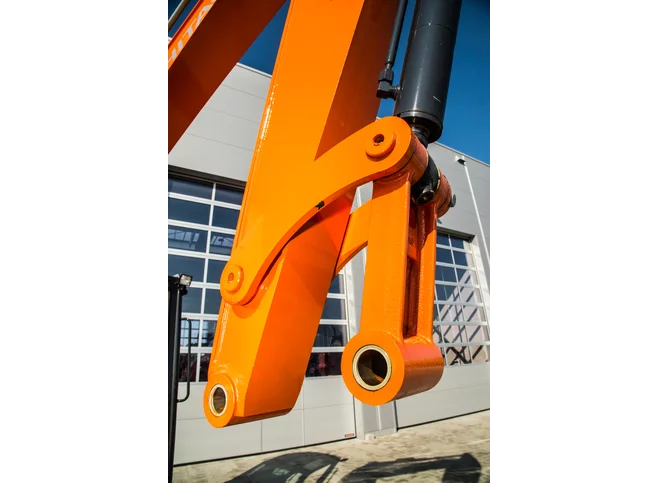

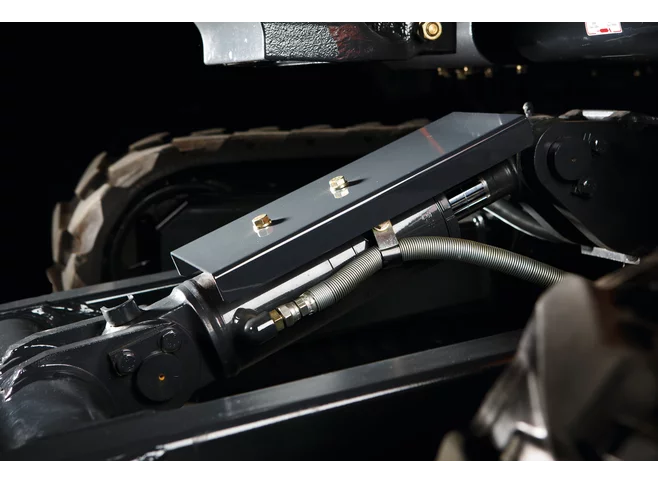

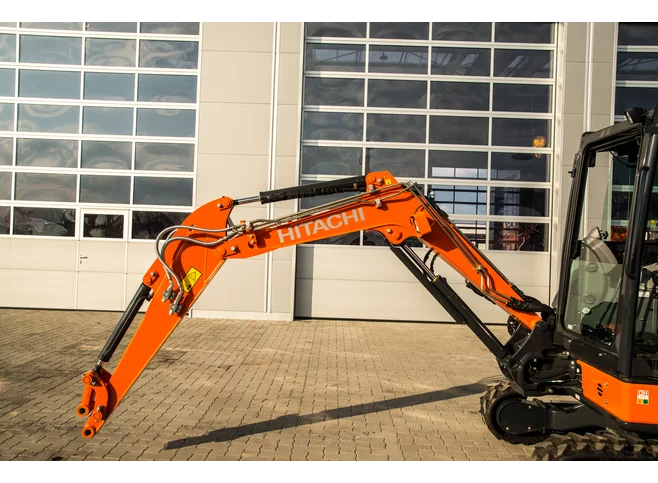

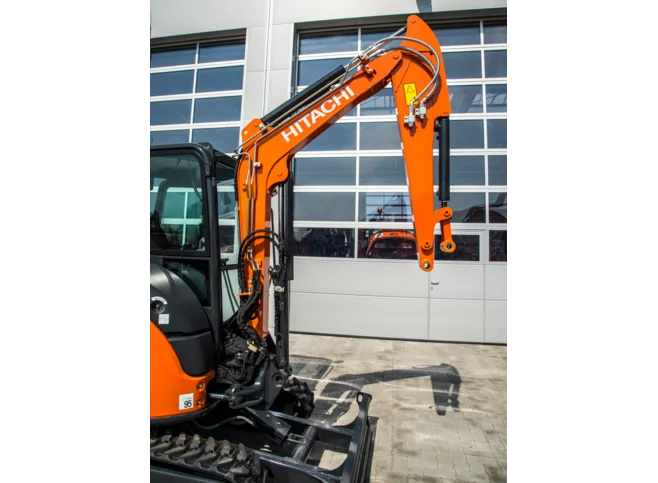

Leistung
Leistung

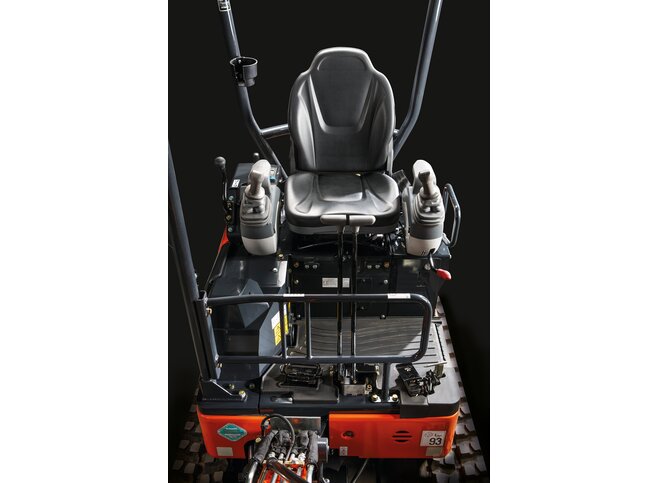

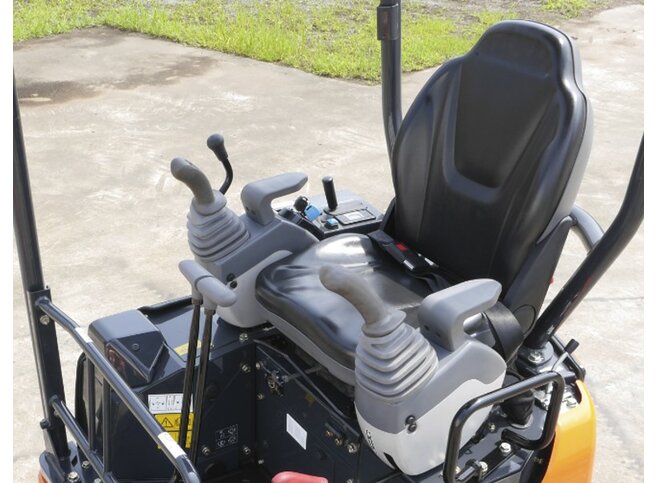

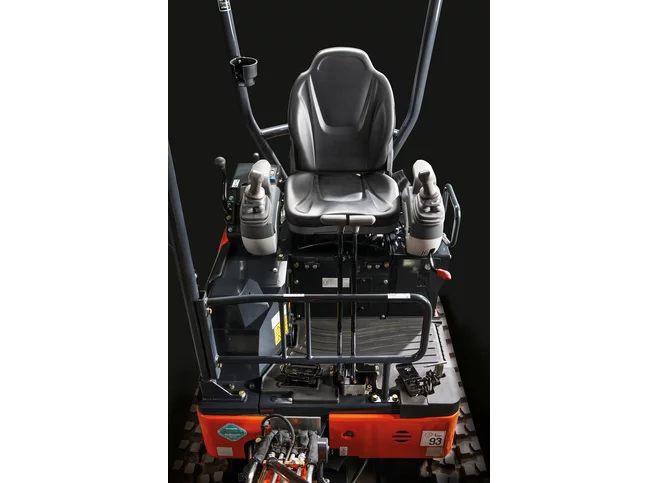

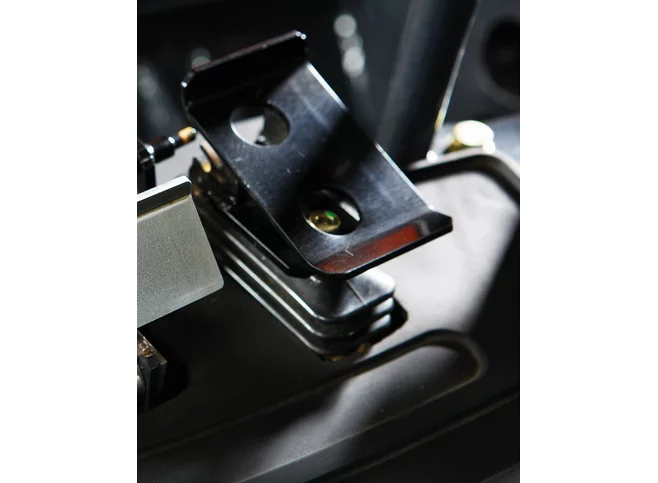

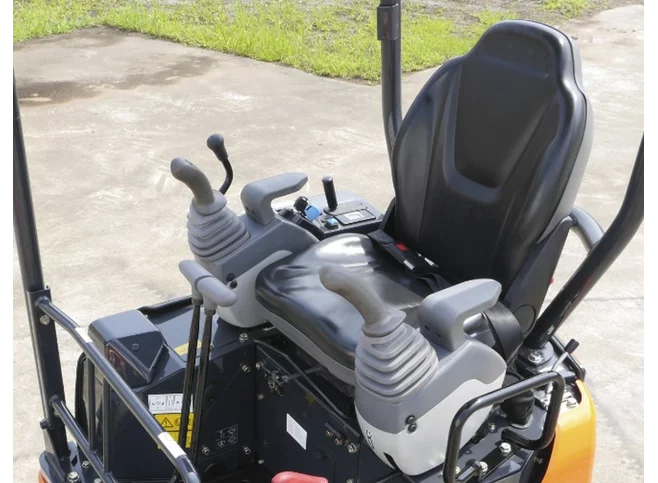

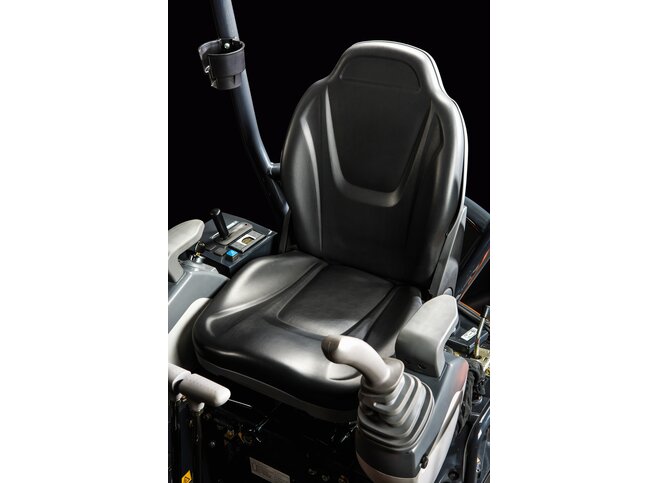

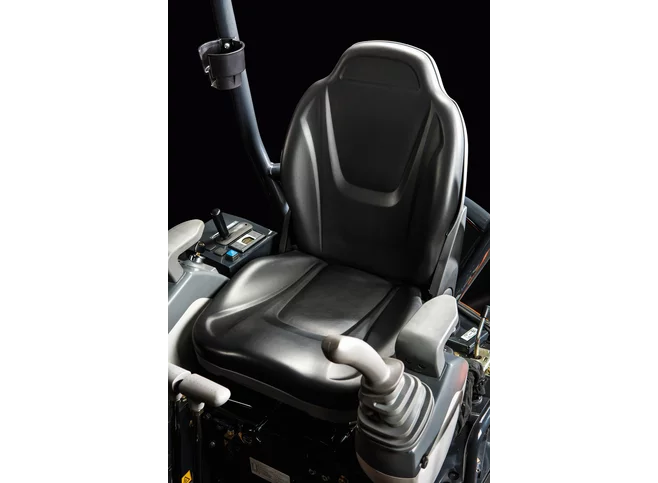

Komfort/Kabine
Komfort/Kabine

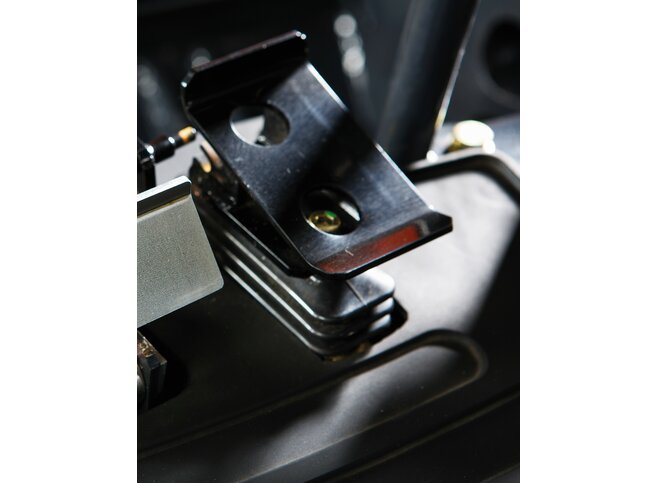

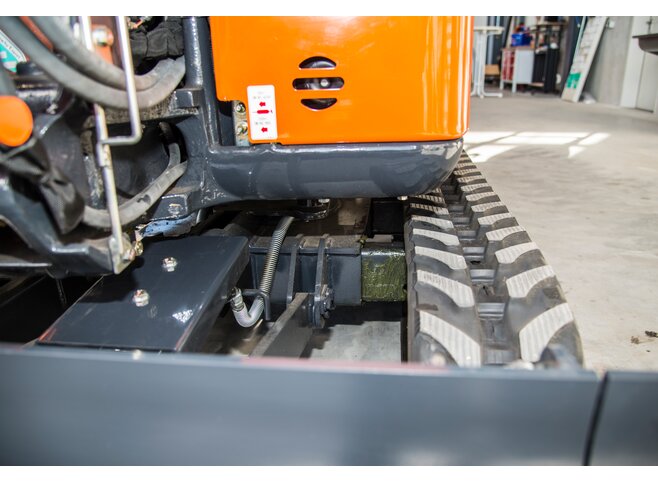

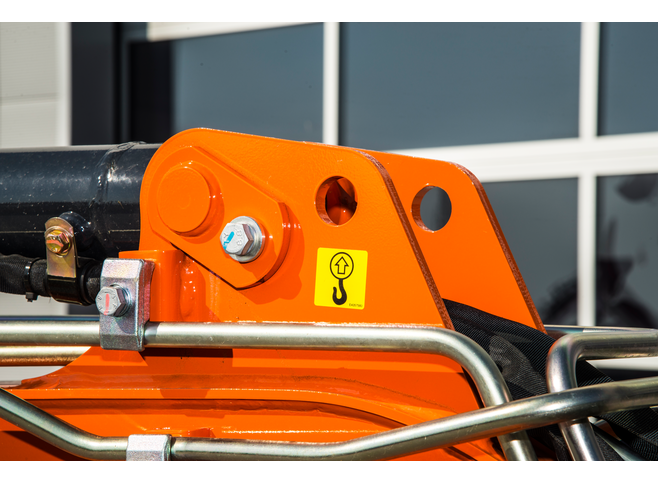

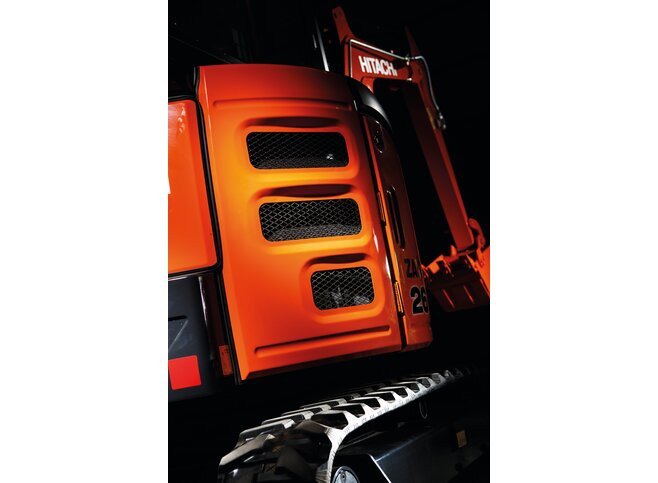

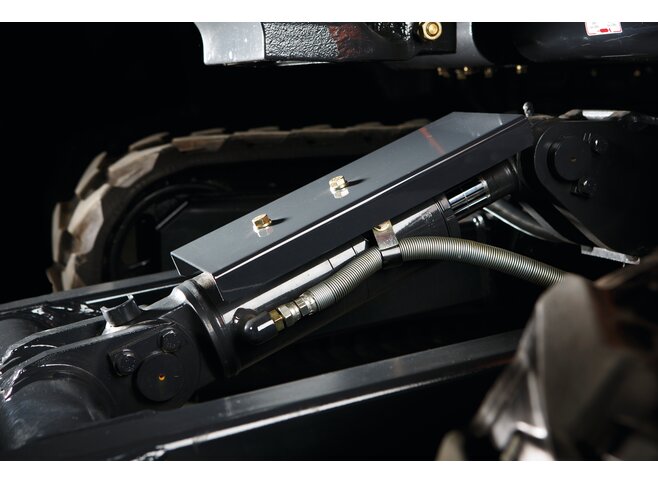

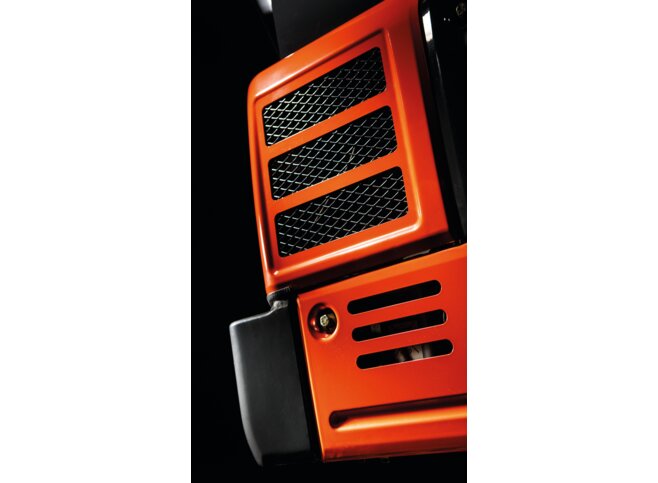

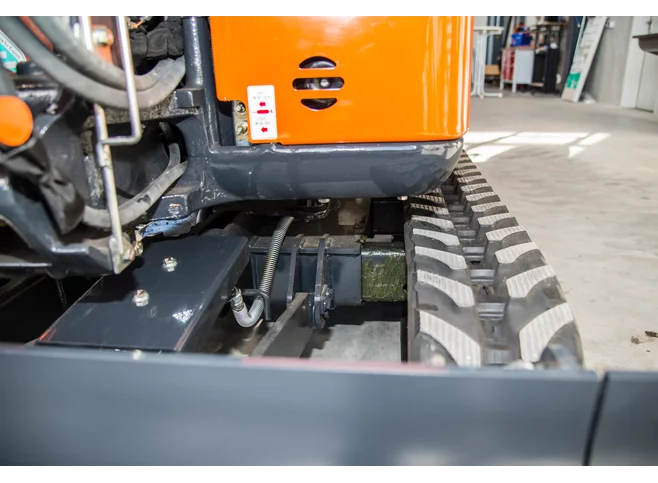

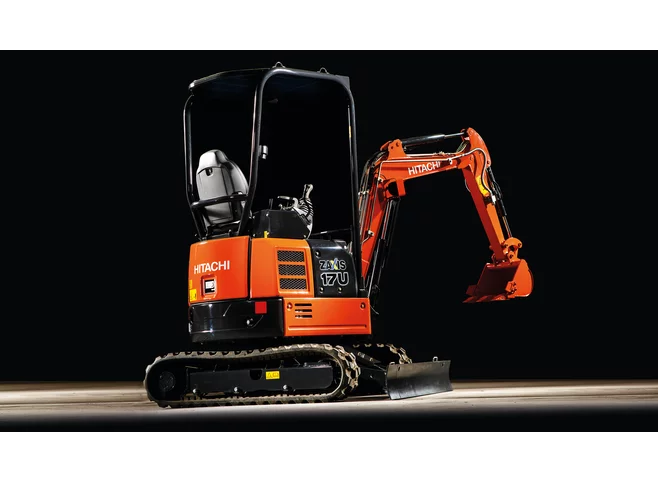

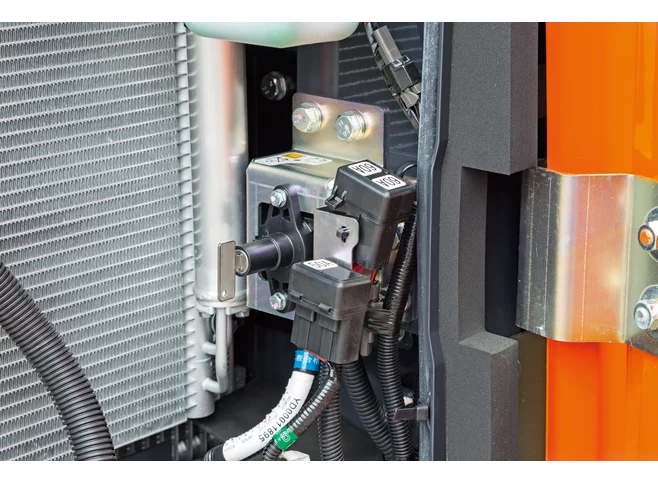

Sicherheit
Sicherheit

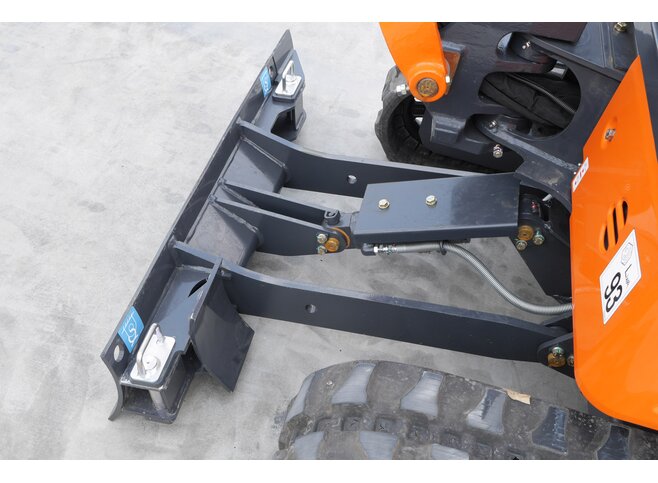

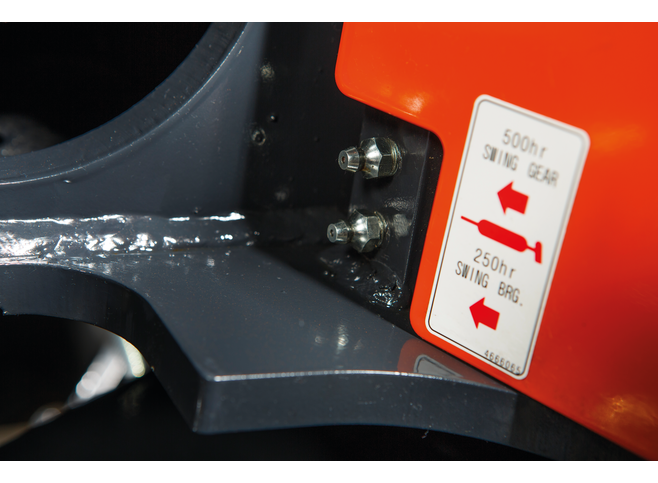

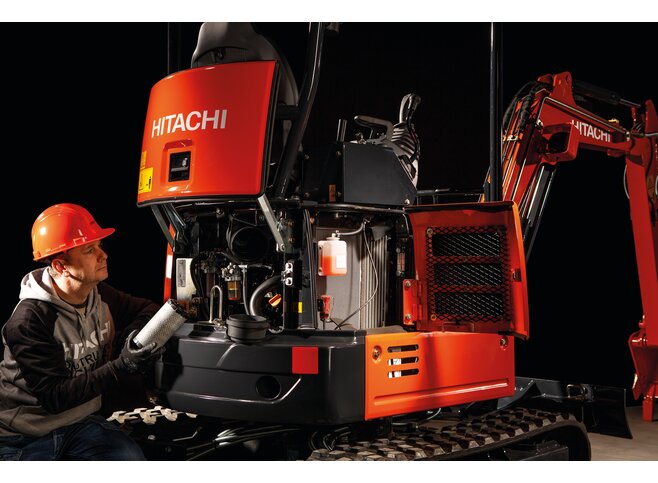

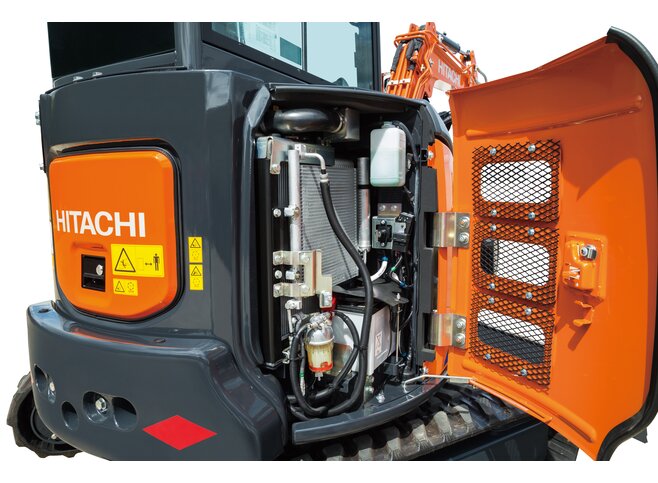

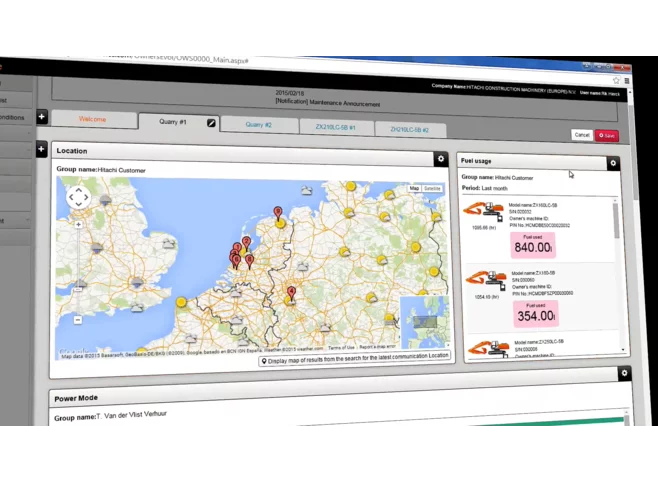

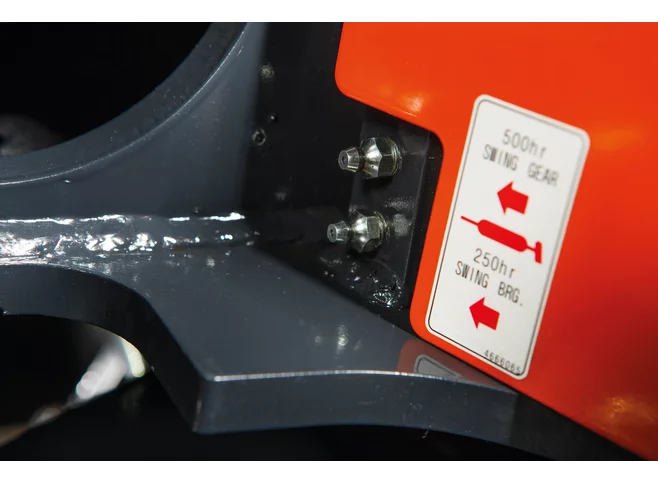

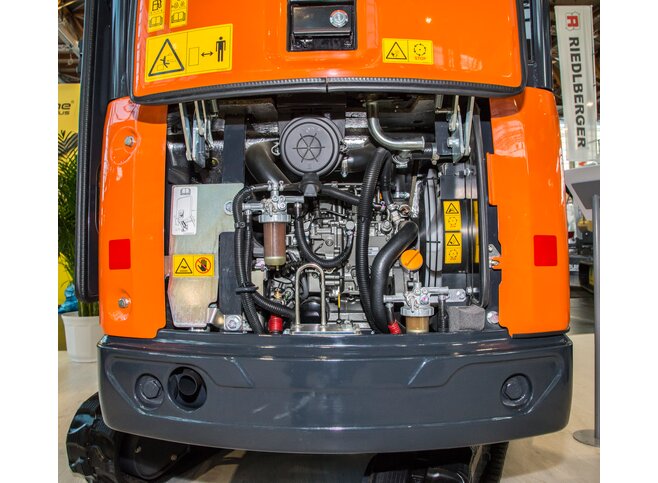

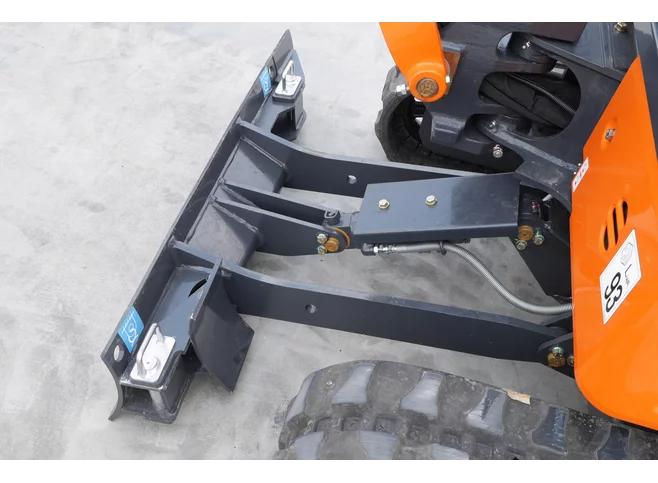

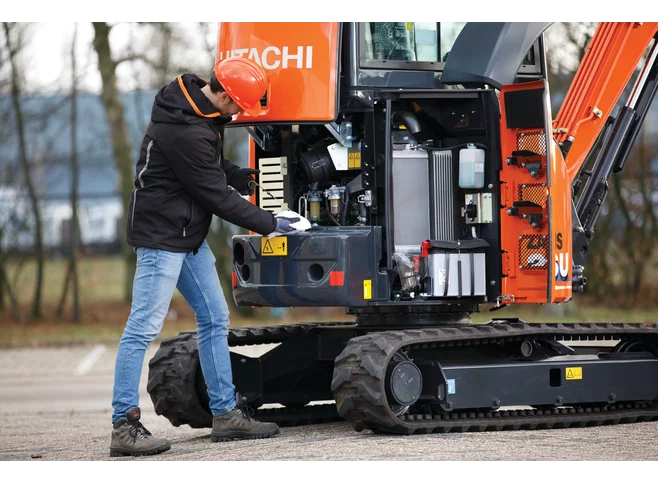

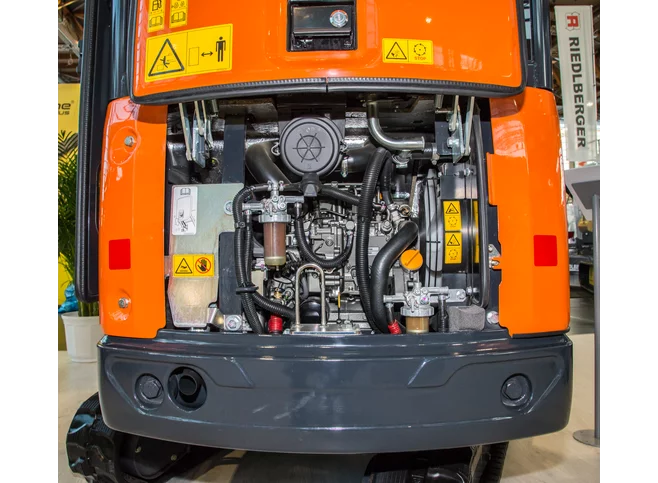

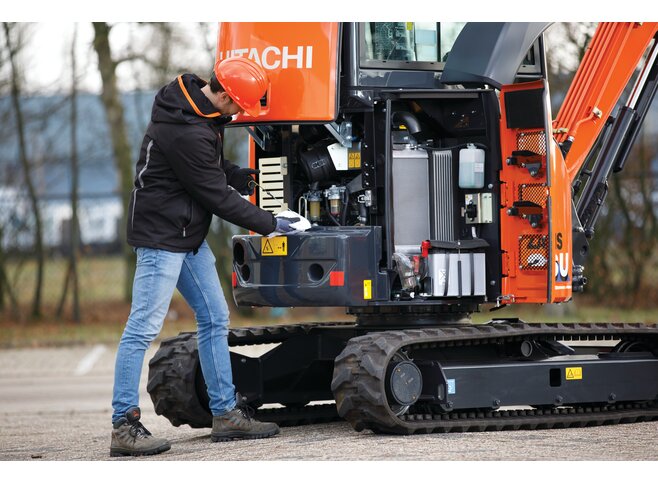

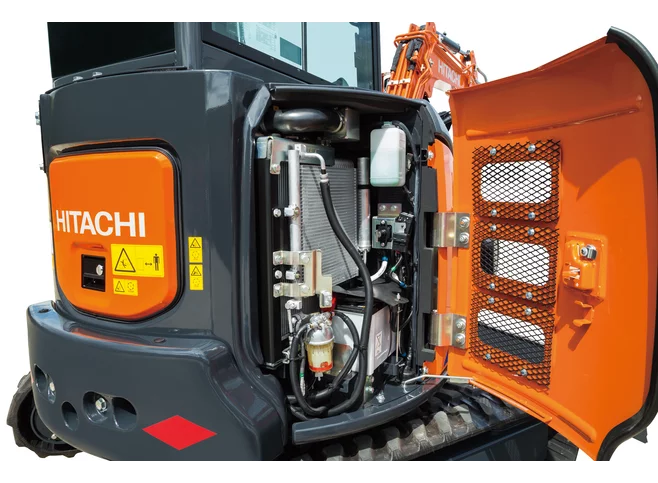

Wartung
Wartung

Varianten

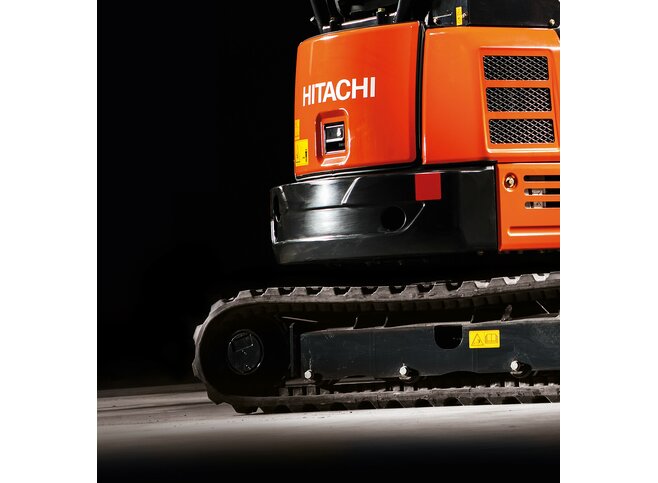

U - Kurzheck-Version

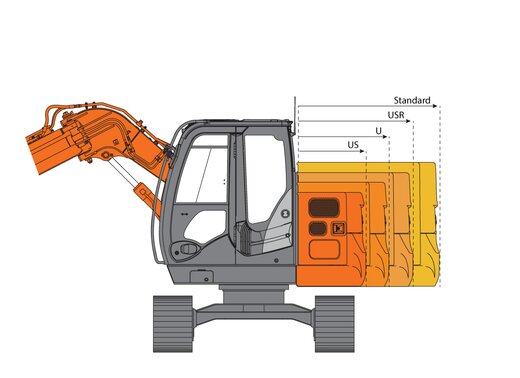

Die Kurzheck-Version ist deutlich kürzer als bei Baggern mit Standardheck. Jedoch steht ein kleiner Teil des Kontergewichts über die Kette hinaus, wenn man den Oberwagen zur Seite schwenkt.

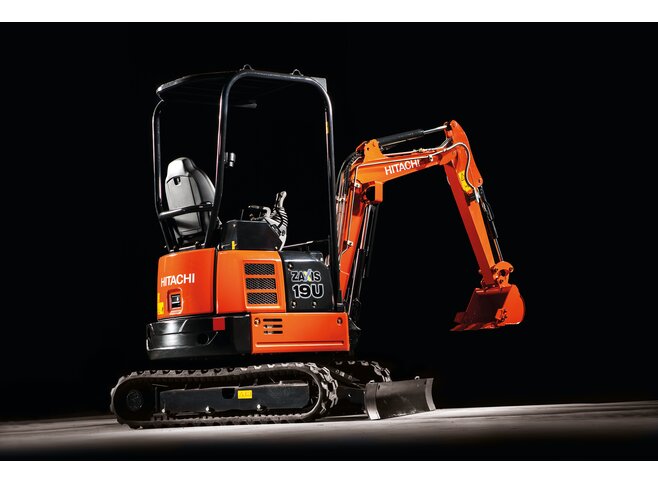

Y - Sicherheitsverdeck

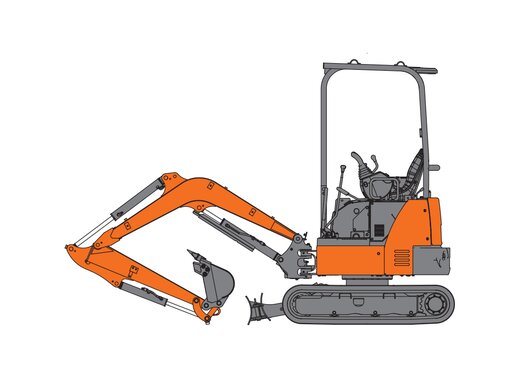

Geräumiges ROPS/OPG-konformes Sicherheitsverdeck.

Technische Daten

Modell
  • ZX19U-6 Y

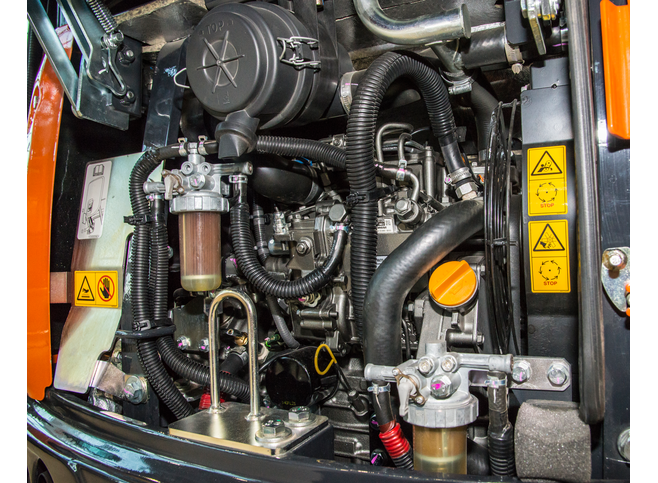

  • MOTOR

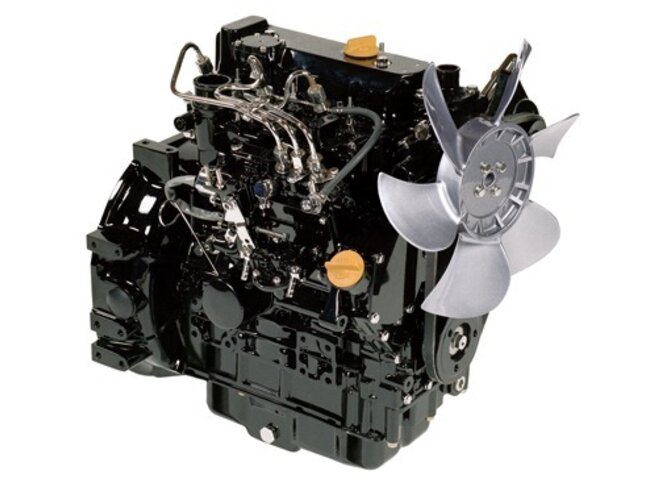

    Modell Yanmar 3TNV70
    Typ Wassergekühlter 4-Takt 3-ZylinderDieselmotor mit Wirbelkammer-Einspritzung
    Hubraum 0,854 l
    Hub 74 mm
    Bohrung 70 mm
    Maximales Drehmoment 48,8 Nm
    Drehzahl Maximales Drehmoment 1.800 1/min

    Nennleistung

    ISO 9249 (netto) 10,6 kW
    ISO 9249 (netto) 14,4 PS
    SAE J1349 (netto) 10,6 kW
    SAE J1349 (netto) 14,4 PS
    Drehzahl bei Nennleistung 2.400 1/min

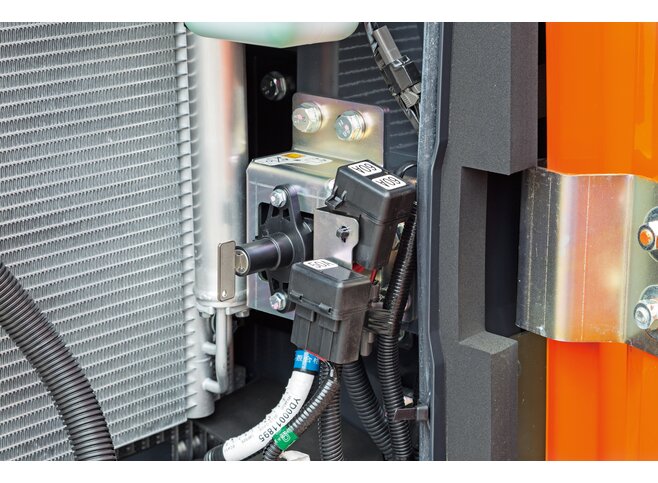

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapzität 36 Ah

    Spezifikation

    Maximales Drehmoment 48,8 Nm
    Drehzahl Maximales Drehmoment 1.800 1/min
    Hubraum 0,854 l
    Bohrung 70 mm
    Hub 74 mm

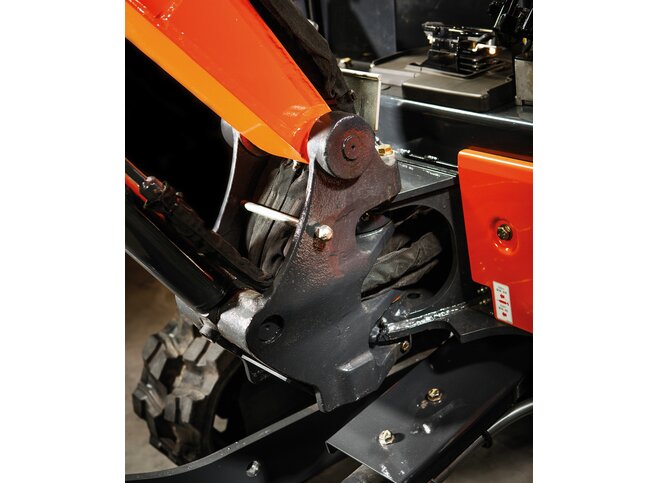

    Schwenkwerk

    Schwenkgeschwindigkeit 9,4 1/min
    Schwenkdrehmoment 1,4 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. SchwenkwerkFeststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

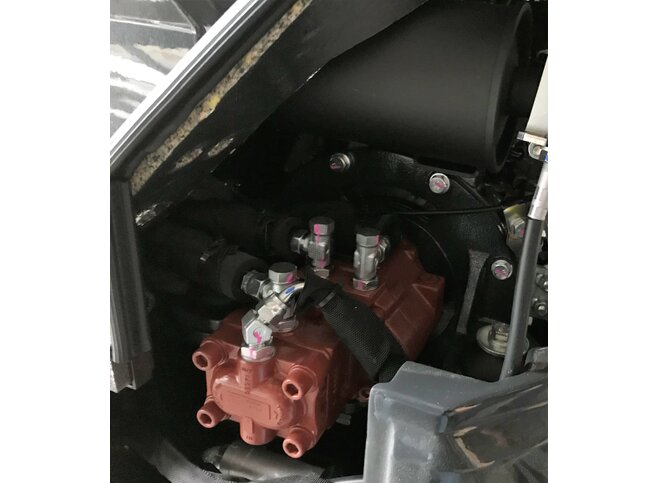

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    1 Zahnradpumpe
    Maximaler Ölfluss (2x Axialkolbenpumpe) 19,2 l/min
    Maximaler Ölfluss (Zahnradpumpe) 10,8 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 6,5 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Zahnradpumpe

    Entlastungsventileinstellungen

    Auslegerkreis 20,6 MPa
    Schwenkkreis 13,7 MPa
    Fahrkreis 20,6 MPa
    Vorsteuerkreis 3,9 MPa

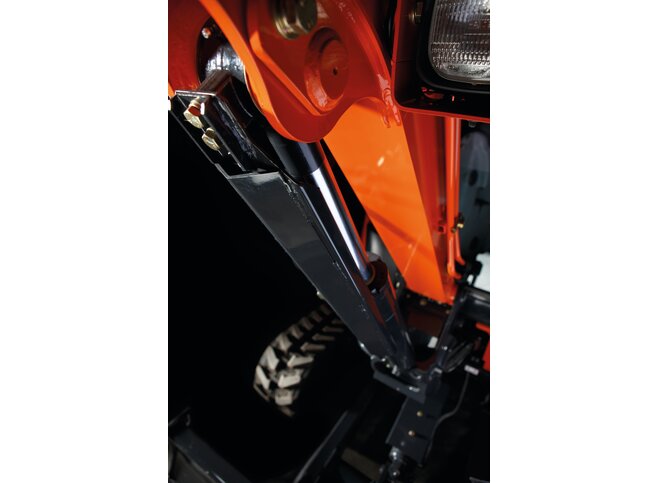

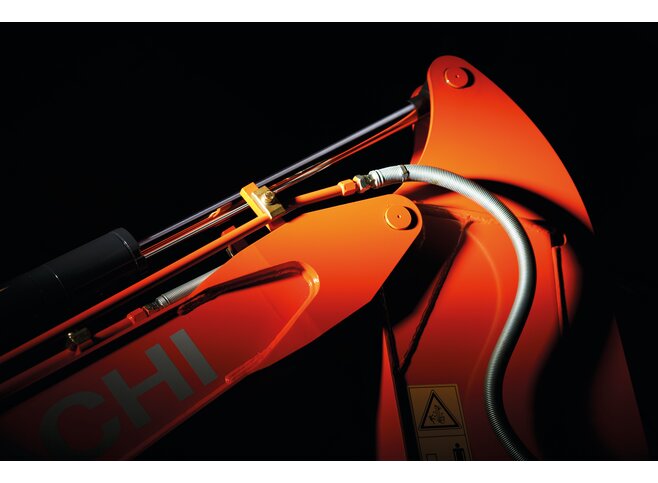

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesserHub
    Ausleger160 mm35 mm435 mm
    Stiel160 mm35 mm406 mm
    Löffel155 mm30 mm311 mm

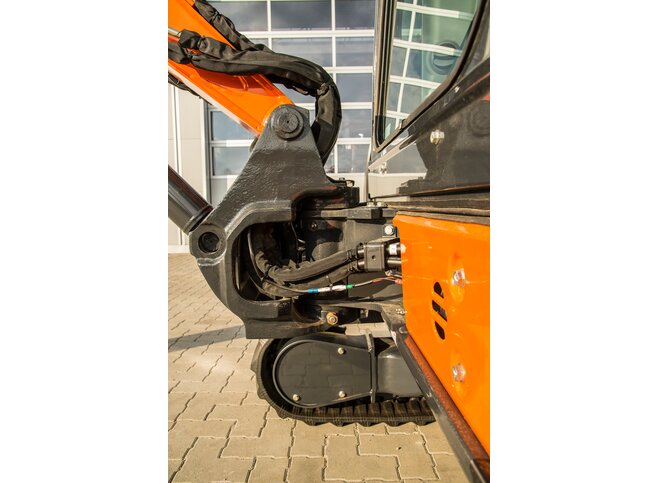

    Auslegerschwenkblock160 mm30 mm298 mm
    Planierschild165 mm35 mm94 mm
    Spurverstellzylinder150 mm30 mm312 mm
  • UNTERWAGEN

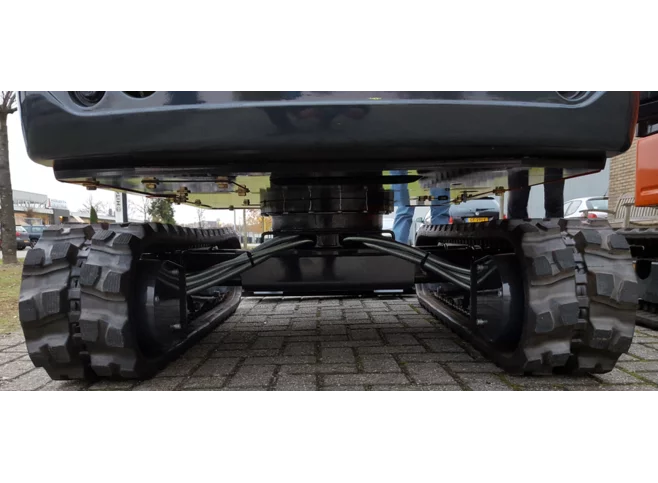

    Laufwerk

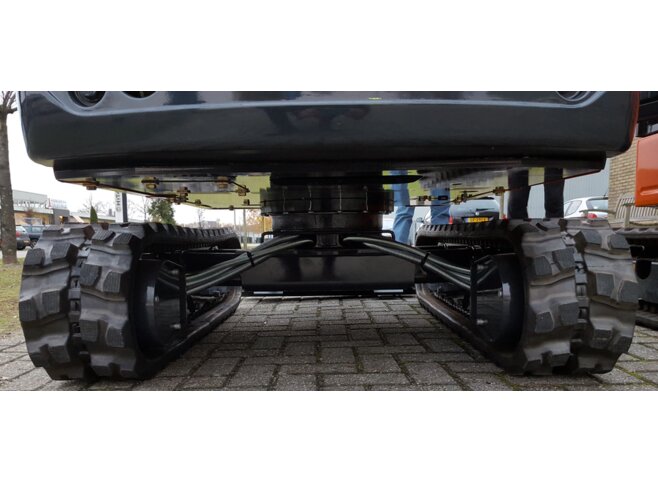

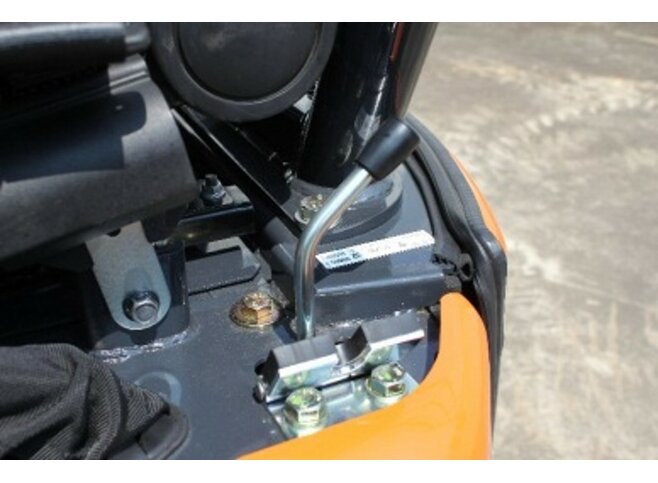

    Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Verbreiterung des Laufwerkrahmens durch Spurverstellzylinder.
    Laufrollen (je Seite) 3 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 4,2 km/h
    Fahrgeschwindigkeit Langsamgang 2,4 km/h
    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.
    Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.
    Automatikgetriebe: schnell-langsam.
    Max. Traktionskraft 11,4 kN

    Steigvermögen (konstant)

    Steigvermögen (konstant) 25 °
  • FÜLLMENGEN

    Kraftstofftank 20 l
    Motorkühlmittel 2,7 l
    Motoröl 3,1 l
    Fahrantrieb (je Seite) 0,25 l
    Hydrauliksystem 26 l
    Hydrauliköltank 14 l
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 76 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 93 LwA dB(A)

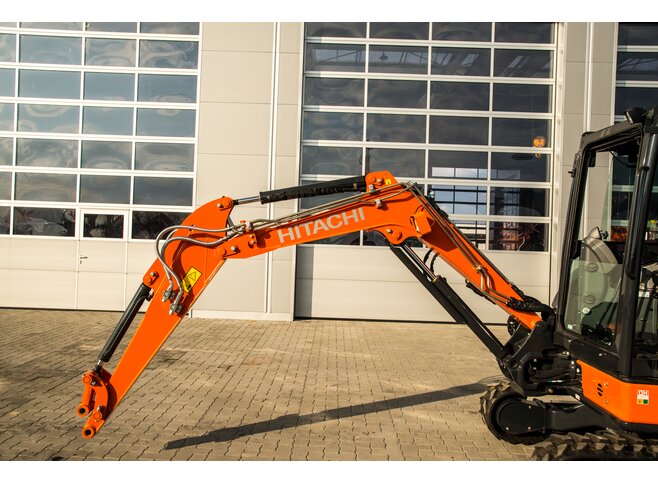

  • ARBEITSBEREICHE

    Angaben

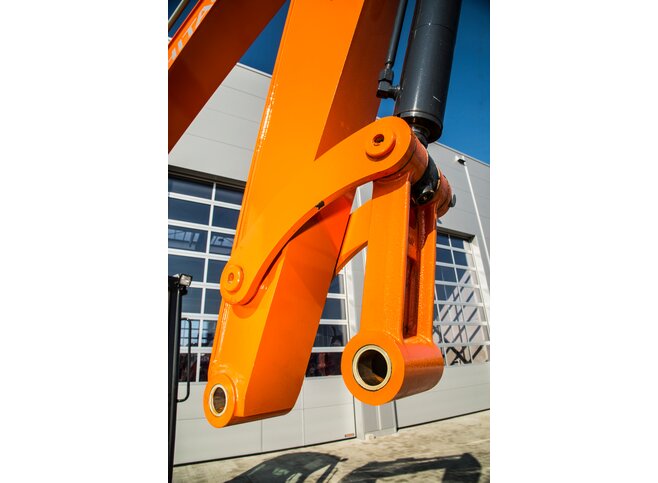

    Stiellänge1,13
    A Max. Reichweite3.990 mm
    A' Max. Reichweite (am Boden)3.900 mm
    B Max. Grabtiefe2.390 mm
    C Max. Reichhöhe3.640 mm
    D Max. Schütthöhe2.610 mm
    D' Min. Schütthöhe850 mm
    E Min. Schwenkradius1.620 mm
    F Max. Grabtiefe vertikale Wand2.020 mm
    G Arbeitsgerätehöhe bei min. Schwenkradius2.770 mm
    H Stielkopfabstand bei max. Arbeitsgeräteeinzug1.170 mm
    I Arbeitsradius bei min. vorderen Schwenkradius (max. Auslegerschwenkwinkel)1.060 mm
    J Max. Planierschildhub über Boden230 mm
    K Max. Planierschildeingriff260 mm
    L Versatzweite nach links355 mm
    L' Versatzweite nach rechts555 mm
    L Max. Auslegerschwenkwinkel links50 mm
    L' Max. Auslegerschwenkwinkel rechts70 mm
  • Gewichte und Bodendruck

    KettentypKettenbreiteStielBetriebsgewichtBodendruck
    Gummikette *1230 mm1,13 m1.860 kg28,3 kPa
    • *1: Ausleger 1,82m; Löffelinhalt (ISO, gehäuft) 0,044m³; Fahrergewicht 80 kg, gemäß ISO 6016; Flüssigkeitsstände max.
  • Grabkräfte

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    1,13 m16 kN12,6 kN9,2 kN8,5 kN
  • Abmessungen

    Stiel Option 1

    Stiel 1,13 m
    L Gesamtlänge 3.540 mm
    M Gesamthöhe des Auslegers 1.390 mm
    N Kettenhöhe 360 mm
    O Motorhaubenhöhe 1.150 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 1.210 mm
    B Unterwagenlänge 1.570 mm
    P Horizontalabstand zum Schild 1.090 mm
    C Freiraum unter Gegengewicht 450 mm
    Q Planierschildhöhe 220 mm
    D Heckschwenkradius 755 mm
    D' Länge hinten 755 mm
    E Gesamtbreite des Oberwagens 990 mm
    F Gesamthöhe über Kabine 2.380 mm
    G Mindestbodenfreiheit 165 mm
    H Spurweite 750 mm
    H Spurweite verbreitert 1.050 mm
    I Kettenplattenbreite 230 mm
    J Unterwagenbreite (Planierschildbreite) 980 mm
    J Unterwagenbreite (Planierschildbreite) verbreitert 1.280 mm
    K Gesamtbreite eingefahren 990 mm
    K Gesamtbreite verbreitert 1.280 mm
