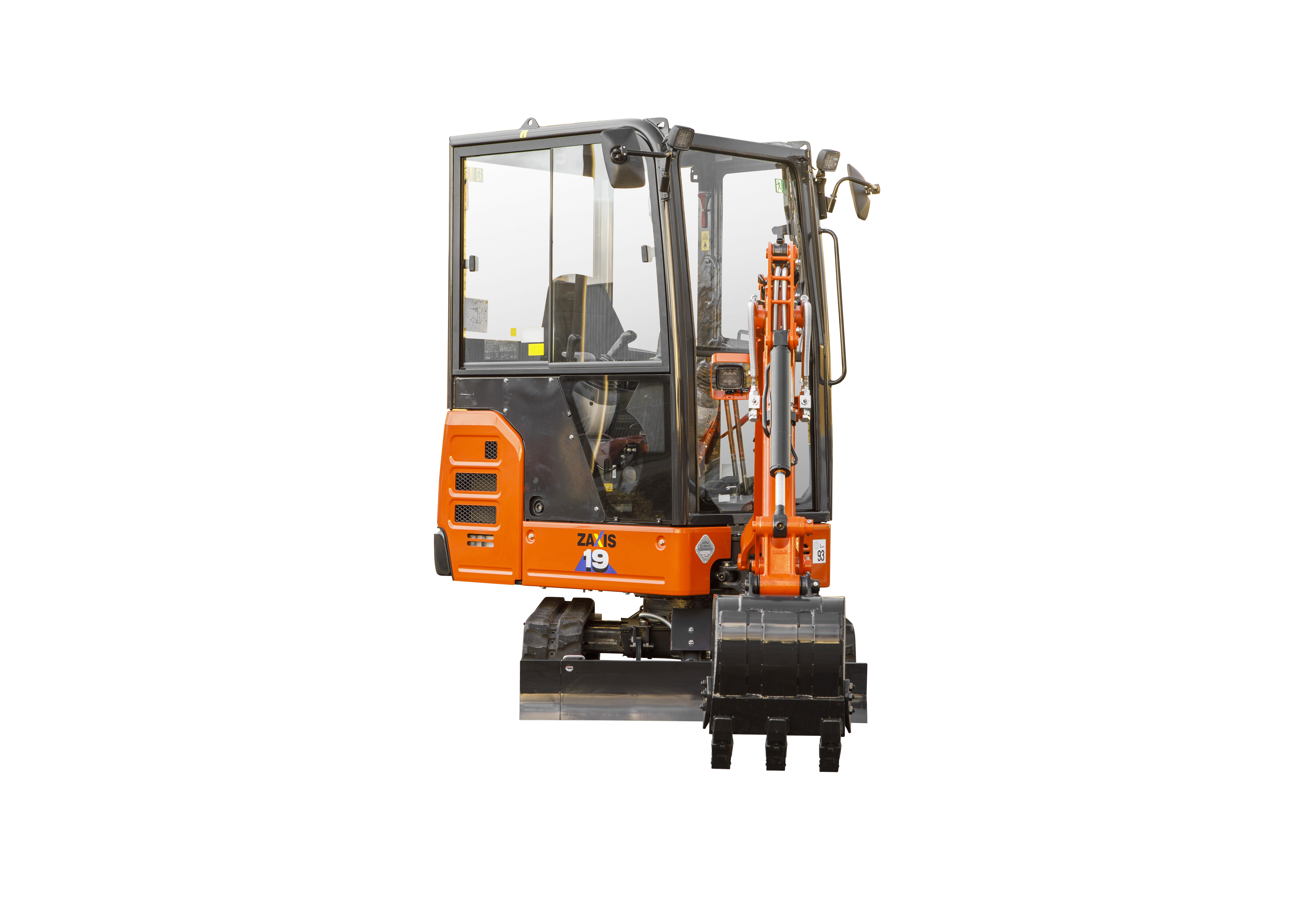

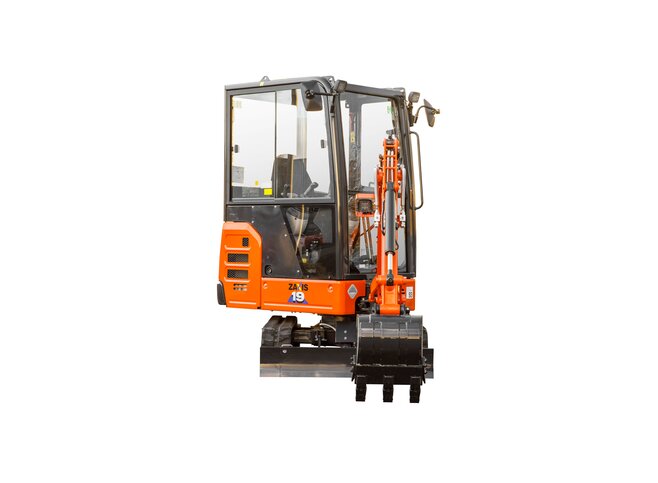

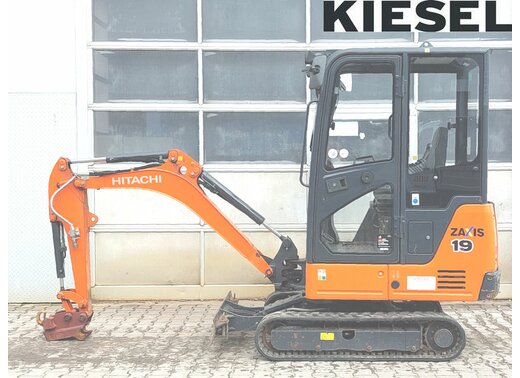

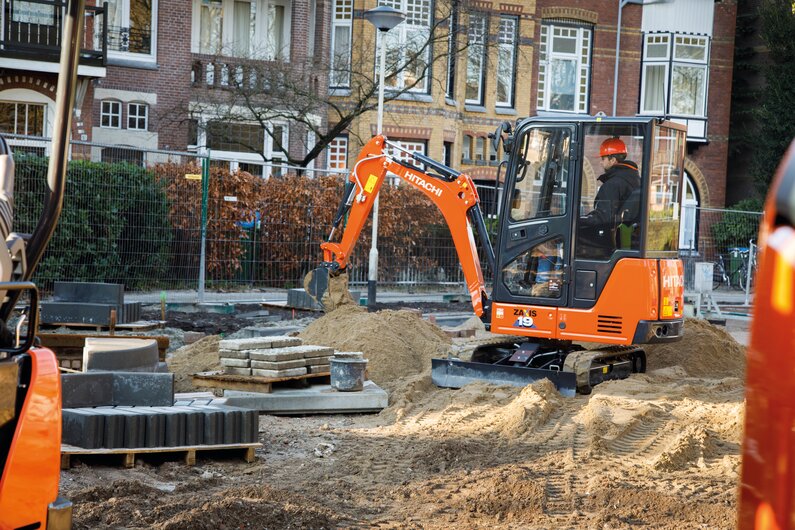

ZX19-6

Betriebsgewicht: 1.920 kg
Löffelvolumen: 0,05
Motorleistung: 11,5 kW
Leistung
Leistung
Komfort/Kabine
Komfort/Kabine
Sicherheit
Sicherheit
Wartung
Wartung

Technische Daten

Modell
  • ZX19-6
  • MOTOR

    Modell Yanmar 3TNV70
    Typ Wassergekühlter 4-Takt 3-ZylinderDieselmotor mit Wirbelkammer-Einspritzung
    Hubraum 0,854 l
    Hub 74 mm
    Bohrung 70 mm
    Maximales Drehmoment 48,8 Nm
    Drehzahl Maximales Drehmoment 1.800 1/min

    Nennleistung

    ISO 9249 (netto) 10,6 kW
    ISO 9249 (netto) 14,4 PS
    SAE J1349 (netto) 10,6 kW
    SAE J1349 (netto) 14,4 PS
    Drehzahl bei Nennleistung 2.400 1/min

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapzität 36 Ah

    Spezifikation

    Maximales Drehmoment 48,8 Nm
    Drehzahl Maximales Drehmoment 1.800 1/min
    Hubraum 0,854 l
    Bohrung 70 mm
    Hub 74 mm

    Schwenkwerk

    Schwenkgeschwindigkeit 9,4 1/min
    Schwenkdrehmoment 1,4 kNm
    Beschreibung Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher-Feststellbremse
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge1 Zahnradpumpe
    Maximaler Ölfluss (2x Axialkolbenpumpe) 19,2 l/min
    Maximaler Ölfluss (Zahnradpumpe) 10,8 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 6,5 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Zahnradpumpe

    Entlastungsventileinstellungen

    Auslegerkreis 20,6 MPa
    Schwenkkreis 13,7 MPa
    Fahrkreis 20,6 MPa
    Vorsteuerkreis 3,9 MPa

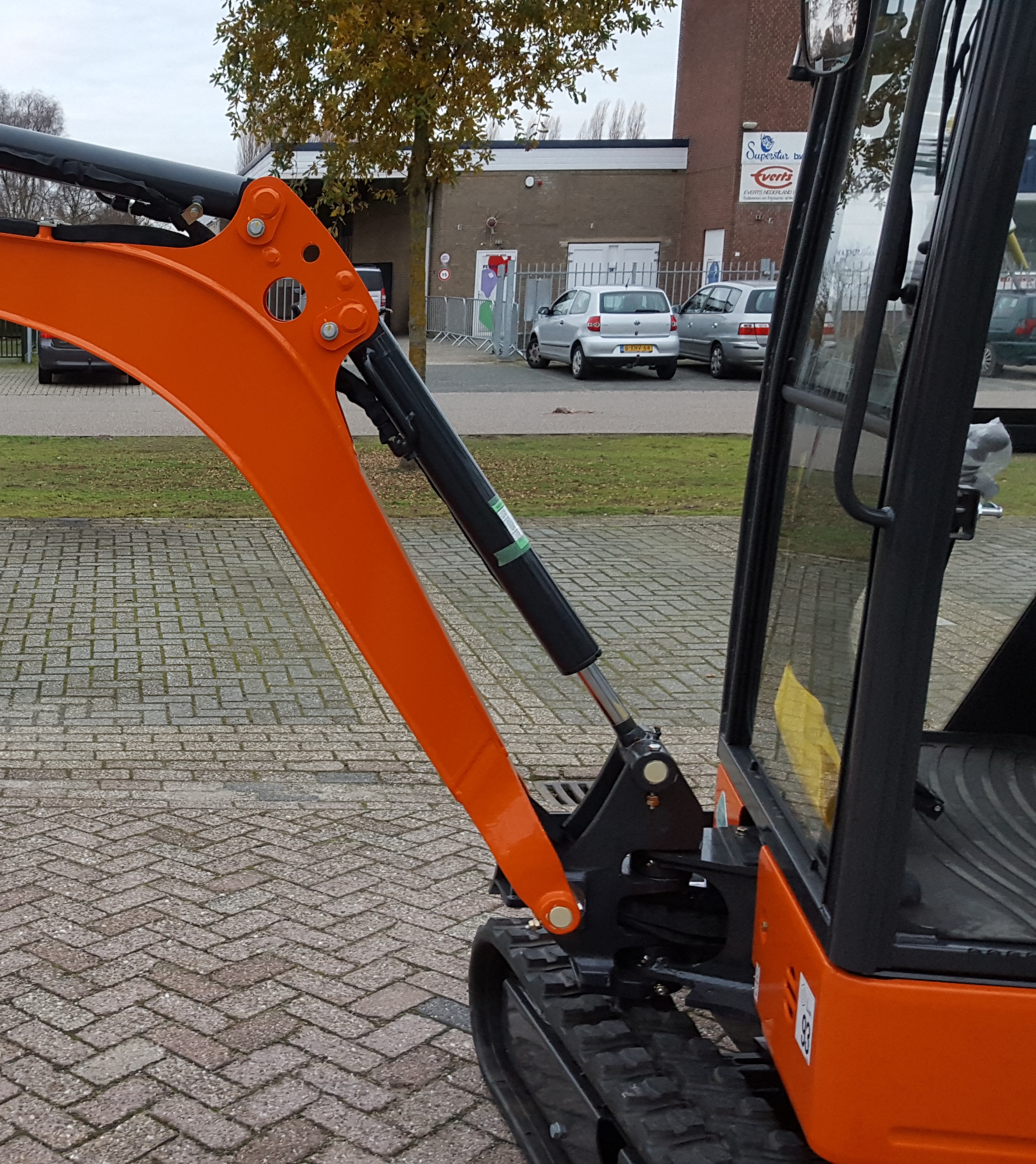

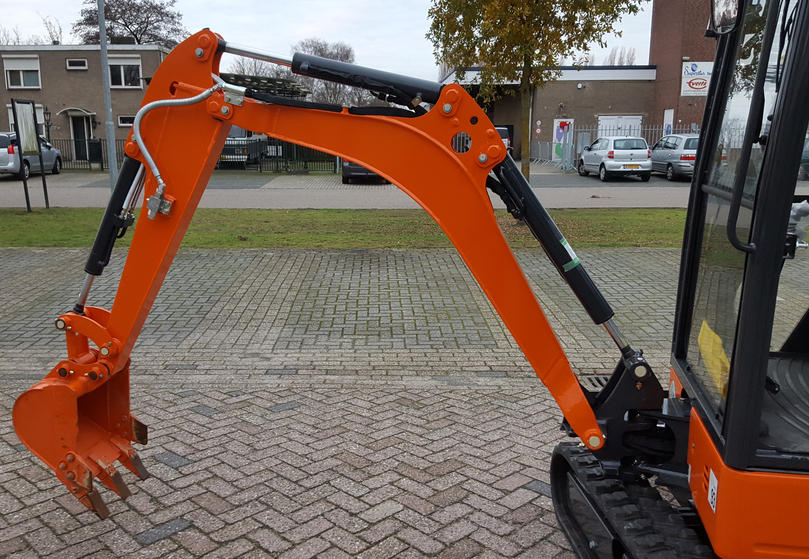

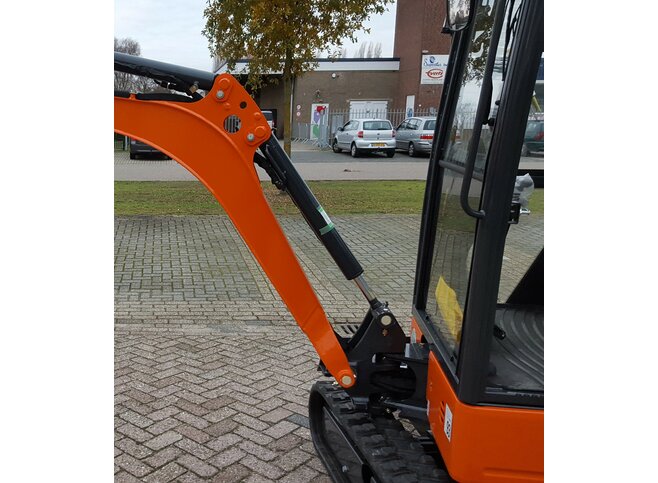

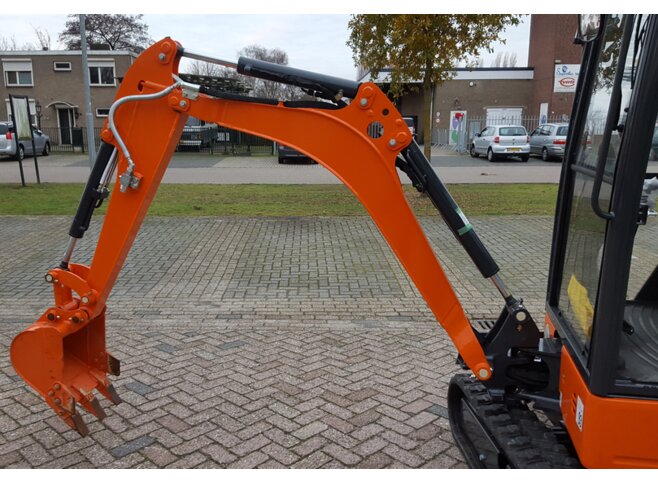

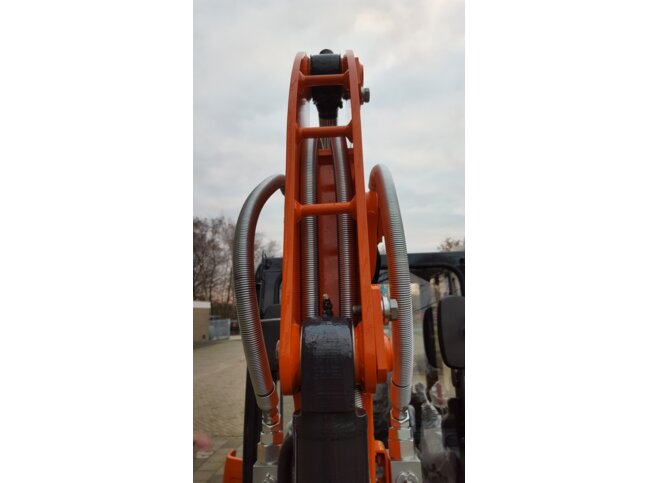

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesserHub
    Ausleger165 mm35 mm490 mm
    Stiel160 mm35 mm368 mm
    Löffel155 mm30 mm311 mm

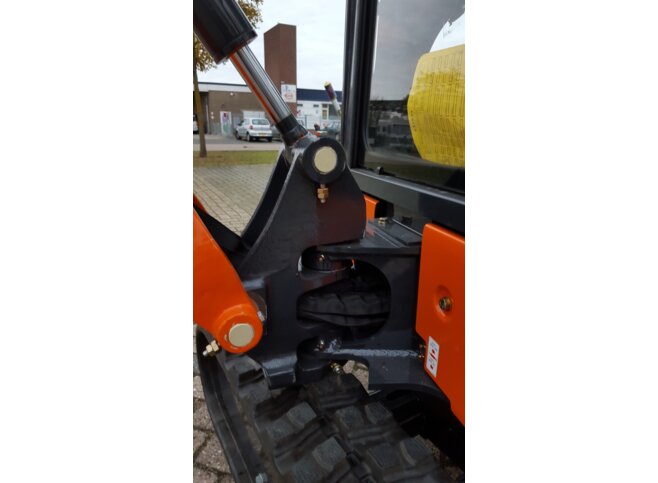

    Auslegerschwenkblock160 mm30 mm298 mm
    Planierschild170 mm40 mm94 mm
    Spurverstellzylinder150 mm30 mm312 mm
  • UNTERWAGEN

    Laufwerk

    Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Verbreiterung des Laufwerkrahmens durch Spurverstellzylinder.
    Laufrollen (je Seite) 3 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 4,2 km/h
    Fahrgeschwindigkeit Langsamgang 2,4 km/h
    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.Automatikgetriebe: schnell-langsam.
    Max. Traktionskraft 11,4 kN

    Steigvermögen (konstant)

    Steigvermögen (konstant) 25 °
  • FÜLLMENGEN

    Kraftstofftank 22 l
    Motorkühlmittel 3,5 l
    Motoröl 3,1 l
    Fahrantrieb (je Seite) 0,25 l
    Hydrauliksystem 26 l
    Hydrauliköltank 14 l
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 78 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 93 LwA dB(A)
  • ARBEITSBEREICHE

    Angaben
    Stiellänge1,08
    A Max. Reichweite3.900 mm
    A' Max. Reichweite (am Boden)3.840 mm
    B Max. Grabtiefe2.380 mm
    C Max. Reichhöhe3.430 mm
    D Max. Schütthöhe2.380 mm
    D' Min. Schütthöhe630 mm
    E Min. Schwenkradius1.540 mm
    F Max. Grabtiefe vertikale Wand2.090 mm
    G Arbeitsgerätehöhe bei min. Schwenkradius2.470 mm
    H Stielkopfabstand bei max. Arbeitsgeräteeinzug1.160 mm
    I Arbeitsradius bei min. vorderen Schwenkradius (max. Auslegerschwenkwinkel)1.250 mm
    J Max. Planierschildhub über Boden230 mm
    K Max. Planierschildeingriff260 mm
    L Versatzweite nach links330 mm
    L' Versatzweite nach rechts520 mm
    L Max. Auslegerschwenkwinkel links50 mm
    L' Max. Auslegerschwenkwinkel rechts70 mm
  • Gewichte und Bodendruck

    KettentypKettenbreiteStielBetriebsgewichtBodendruck
    Gummikette *1230 mm1,08 m1.920 kg30,6 kPa
    • *1: Ausleger 1,70m; Löffelinhalt (ISO, gehäuft) 0,044m³; Fahrergewicht 80 kg, gemäß ISO 6016; Flüssigkeitsstände max.
  • Grabkräfte

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    1,08 m16 kN12,6 kN8,4 kN7,8 kN
  • Abmessungen

    Stiel Option 1

    Stiel 1,08 m
    L Gesamtlänge 3.790 mm
    M Gesamthöhe des Auslegers 1.290 mm
    N Kettenhöhe 360 mm
    O Motorhaubenhöhe 1.170 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 1.210 mm
    B Unterwagenlänge 1.570 mm
    P Horizontalabstand zum Schild 1.090 mm
    C Freiraum unter Gegengewicht 450 mm
    Q Planierschildhöhe 220 mm
    D Heckschwenkradius 1.140 mm
    D' Länge hinten 1.140 mm
    E Gesamtbreite des Oberwagens 1.020 mm
    F Gesamthöhe über Kabine 2.380 mm
    G Mindestbodenfreiheit 165 mm
    H Spurweite 750 mm
    H Spurweite verbreitert 1.050 mm
    I Kettenplattenbreite 230 mm
    J Unterwagenbreite (Planierschildbreite) 980 mm
    J Unterwagenbreite (Planierschildbreite) verbreitert 1.280 mm
    K Gesamtbreite eingefahren 1.020 mm
    K Gesamtbreite verbreitert 1.280 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.
