ZX17U-6
| Betriebsgewicht: | 1.760 | kg |
| Löffelvolumen: | 0,05 | m³ |
| Motorleistung: | 11,5 | kW |
Highlights
Leistung

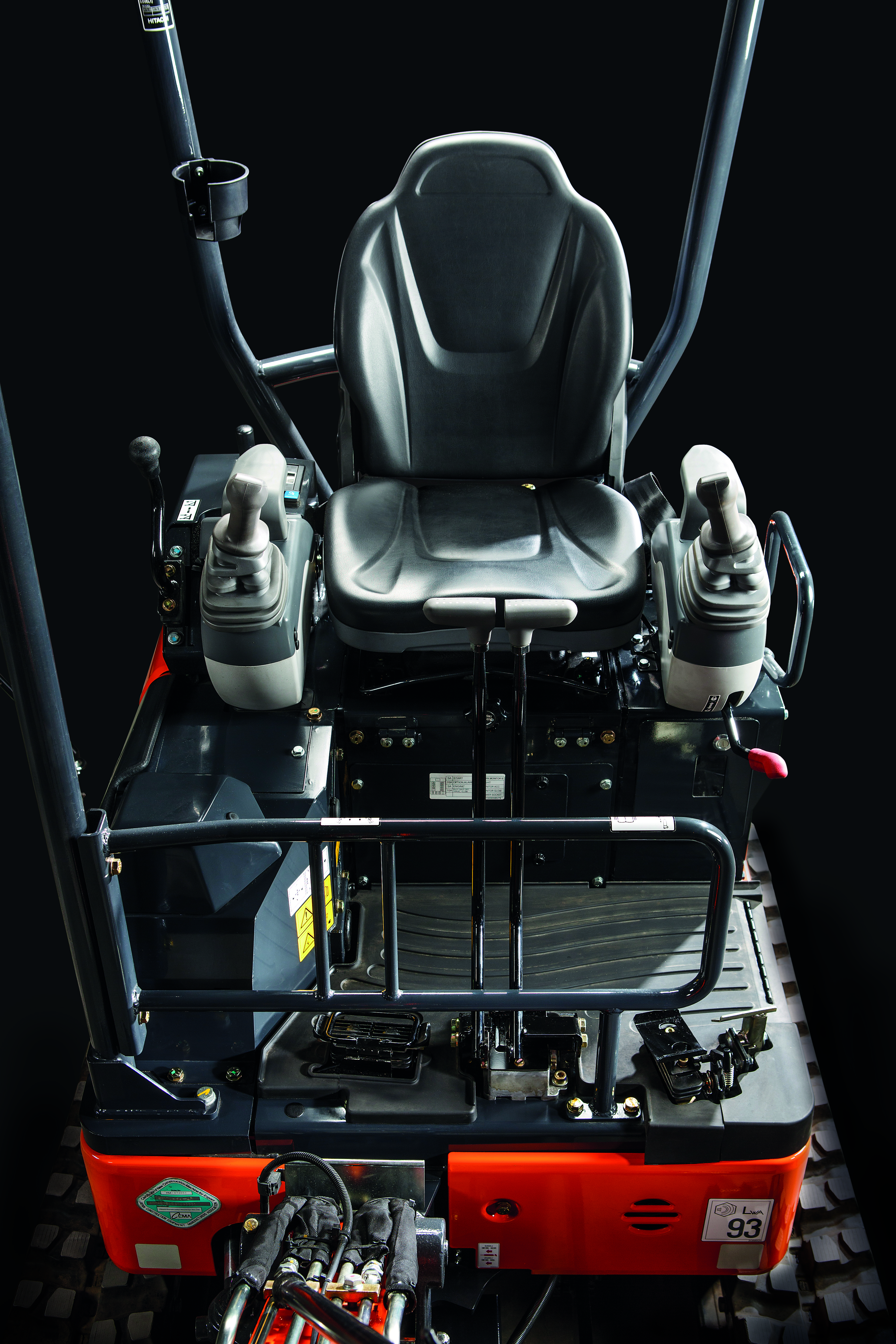

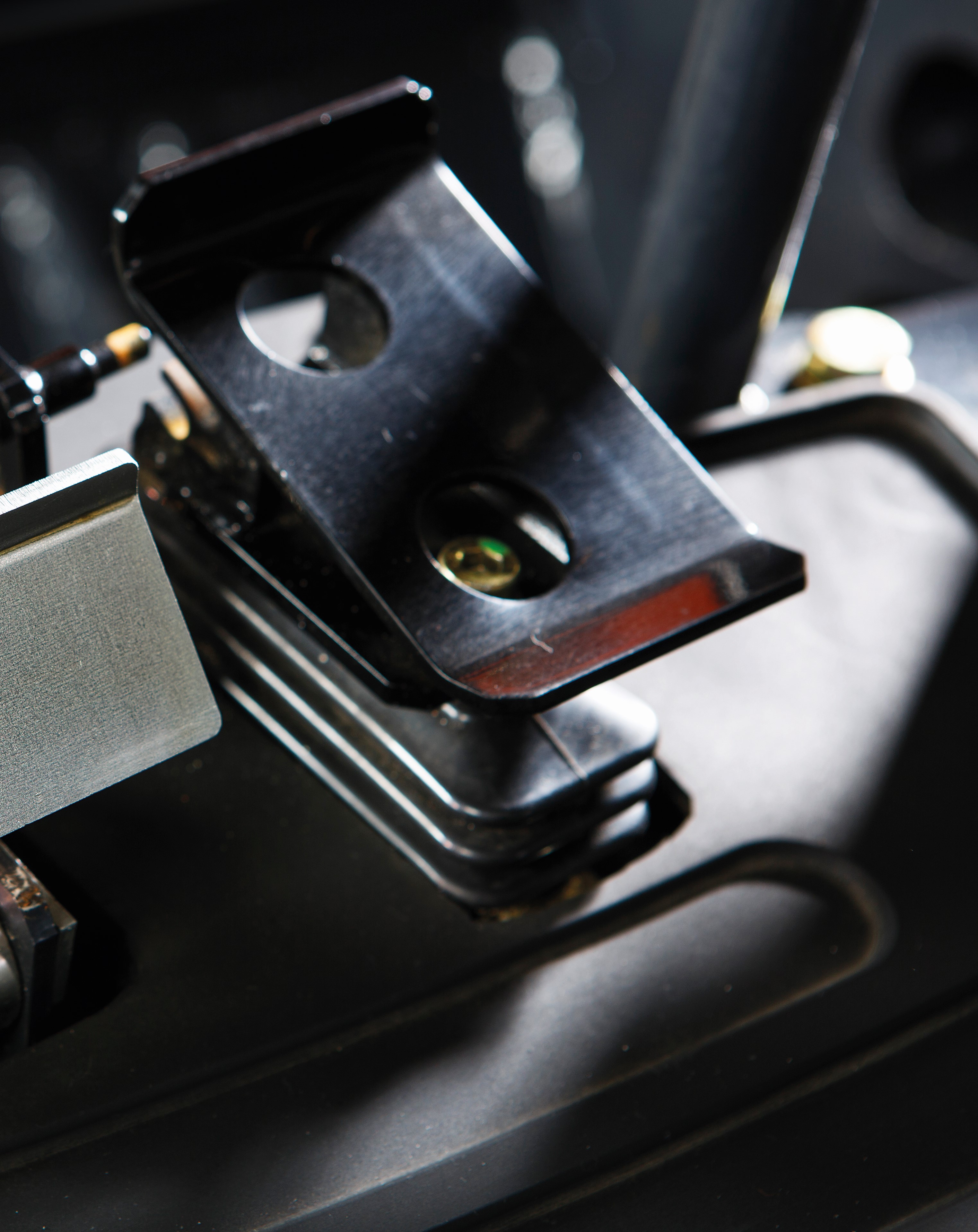

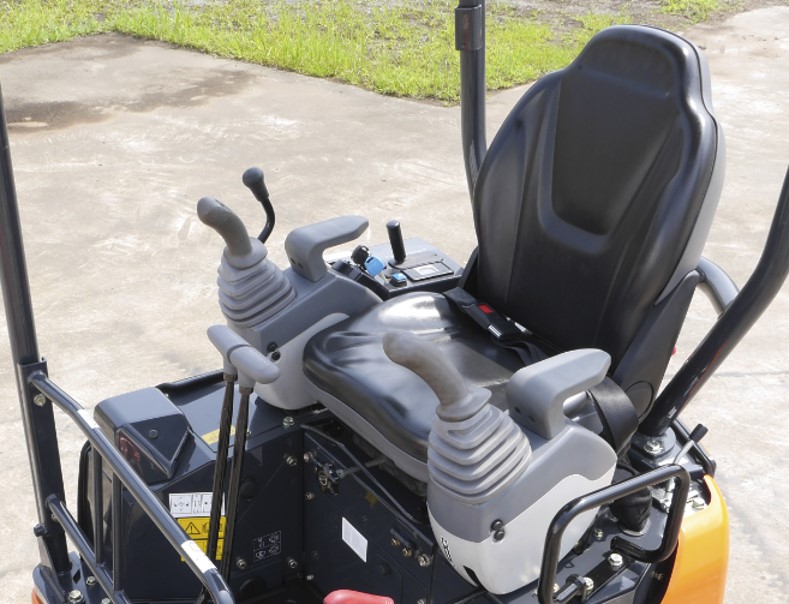

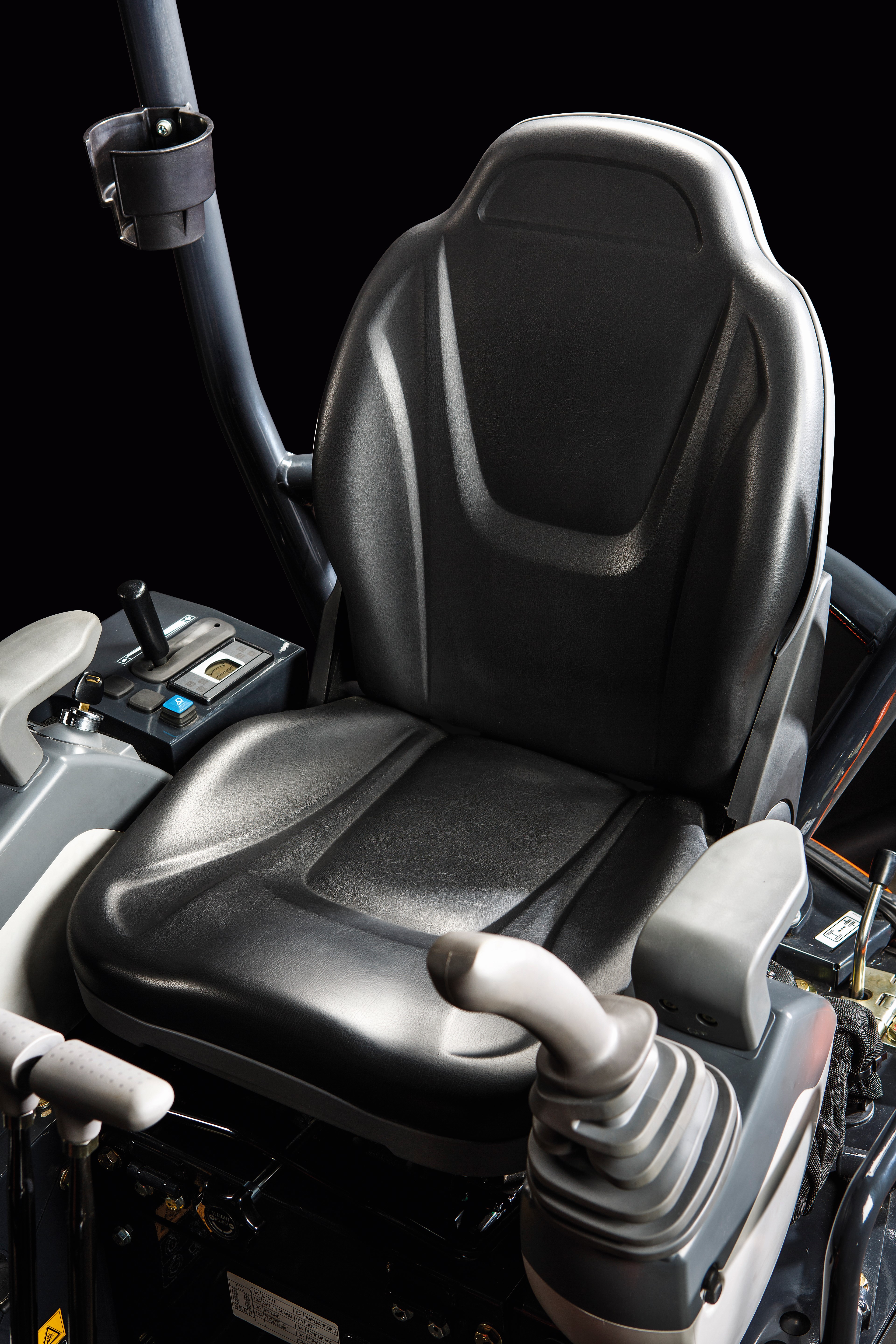

Komfort/Kabine

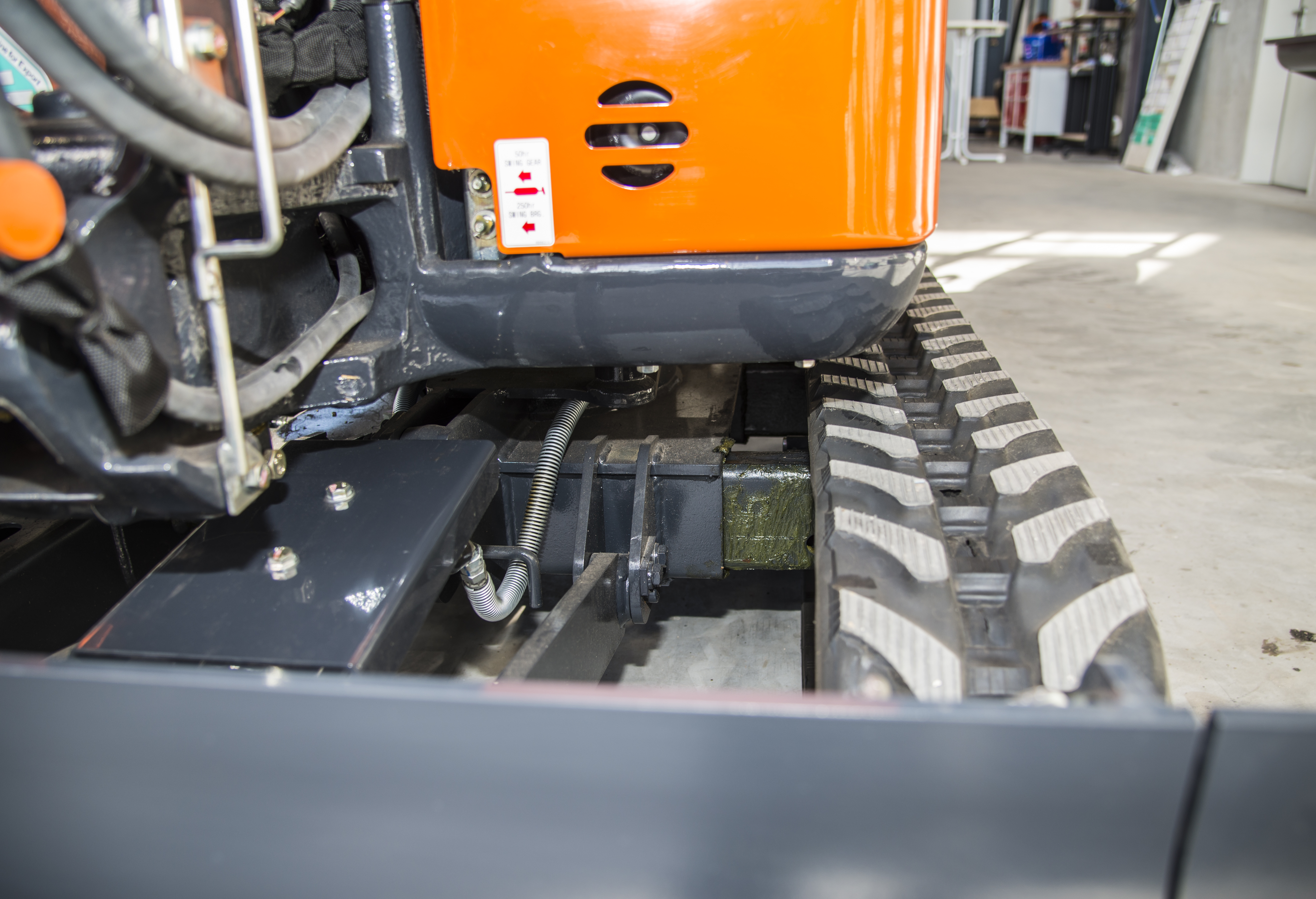

Sicherheit

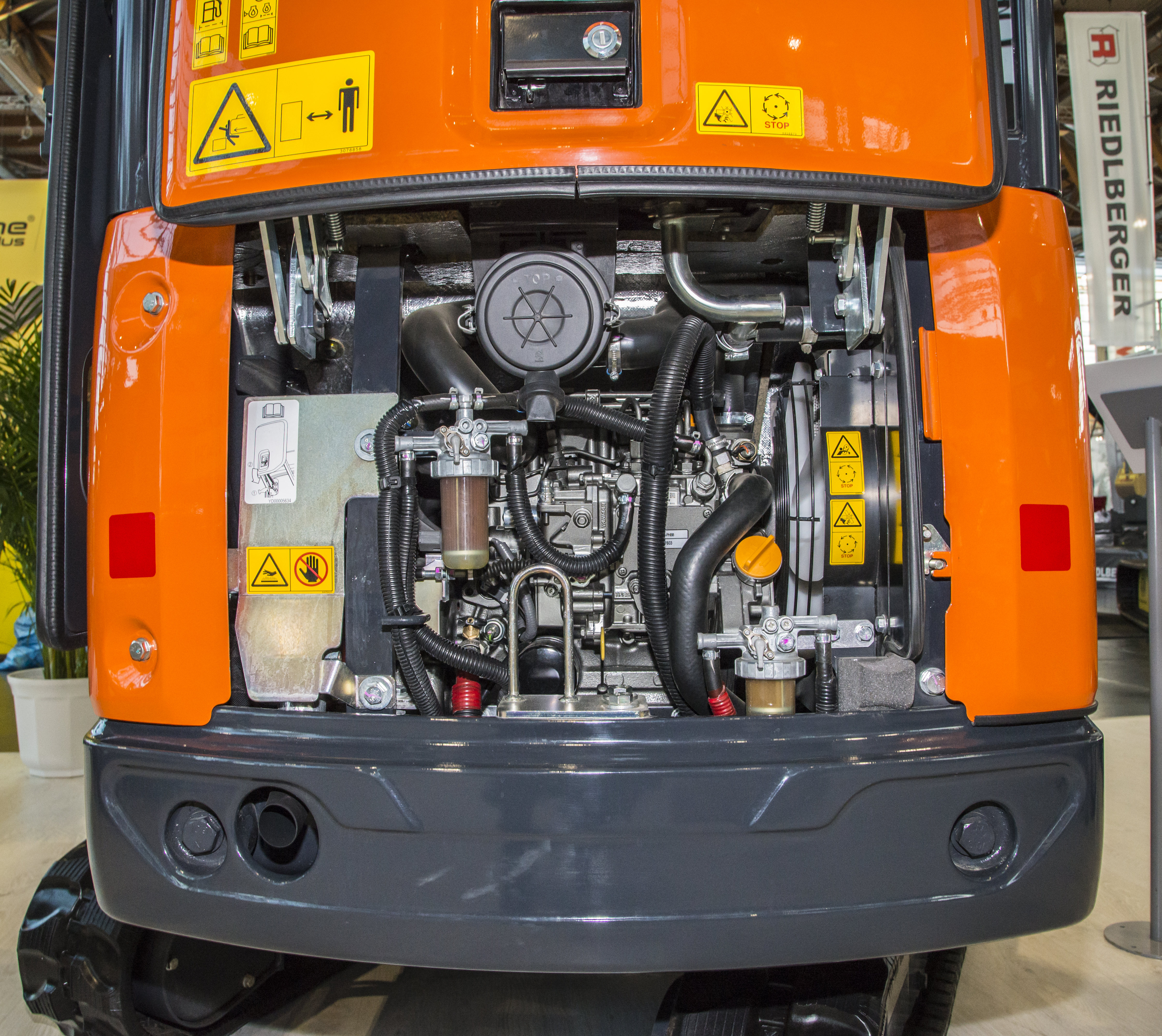

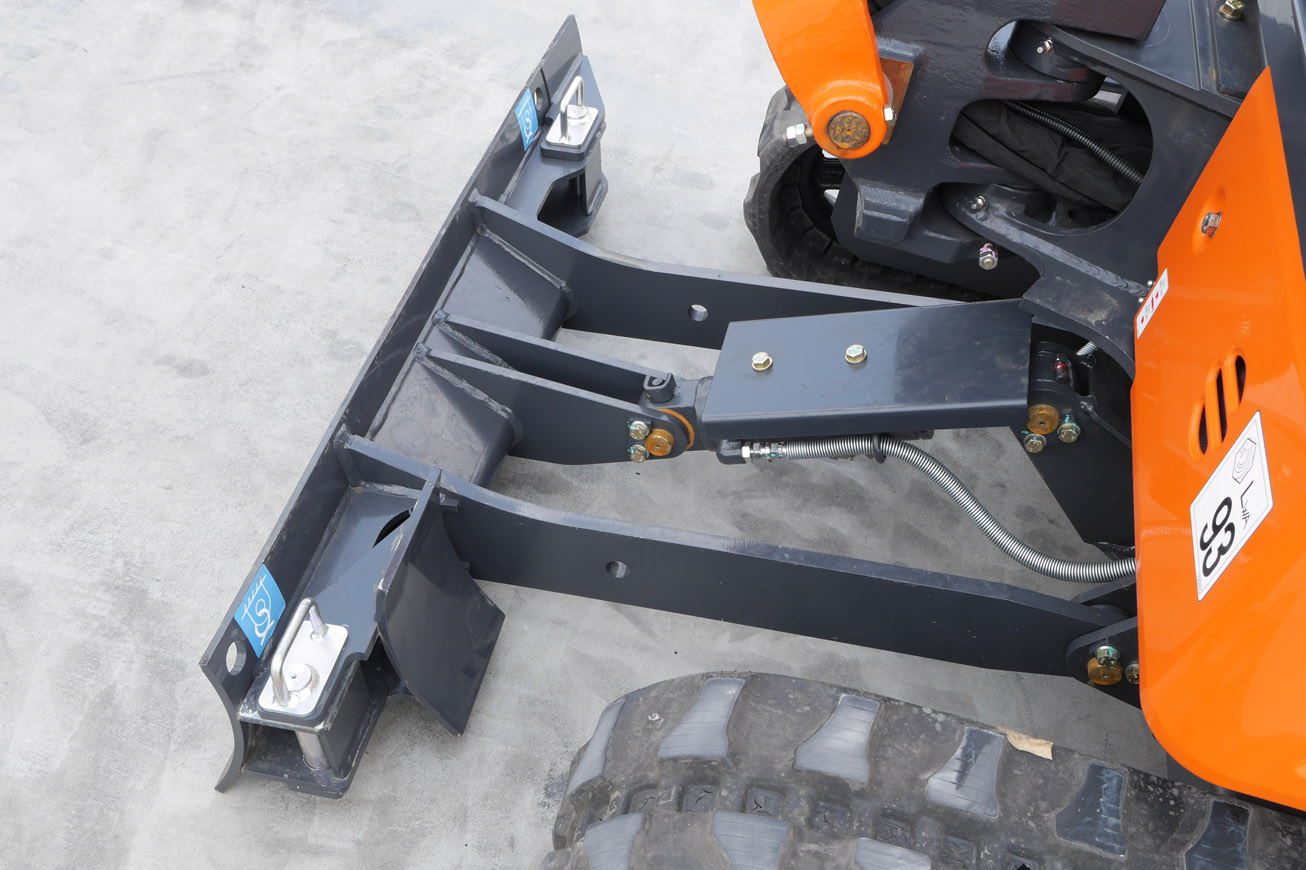

Wartung
Varianten
U - Kurzheck-Version
Die Kurzheck-Version ist deutlich kürzer als bei Baggern mit Standardheck. Jedoch steht ein kleiner Teil des Kontergewichts über die Kette hinaus, wenn man den Oberwagen zur Seite schwenkt.

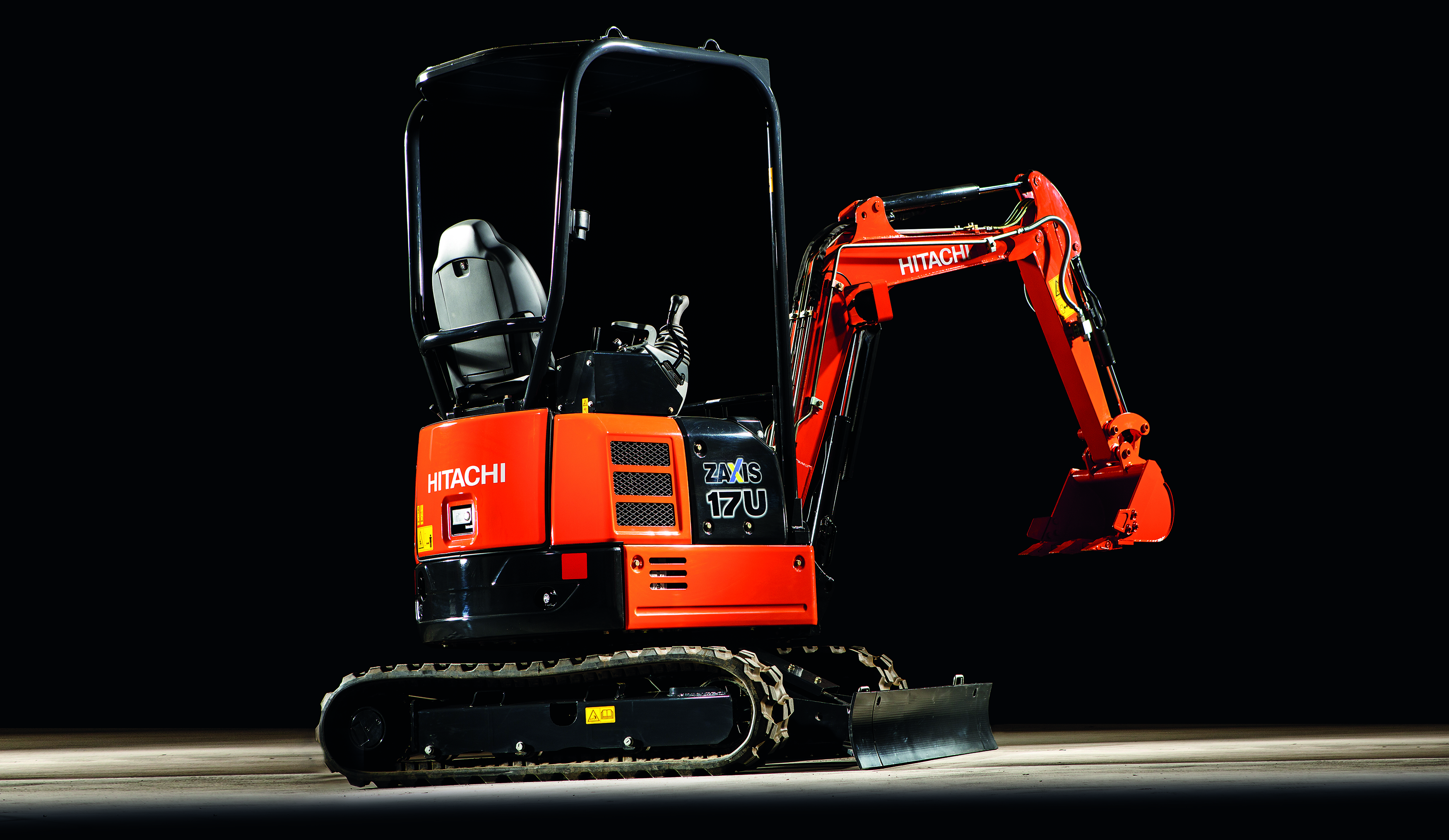

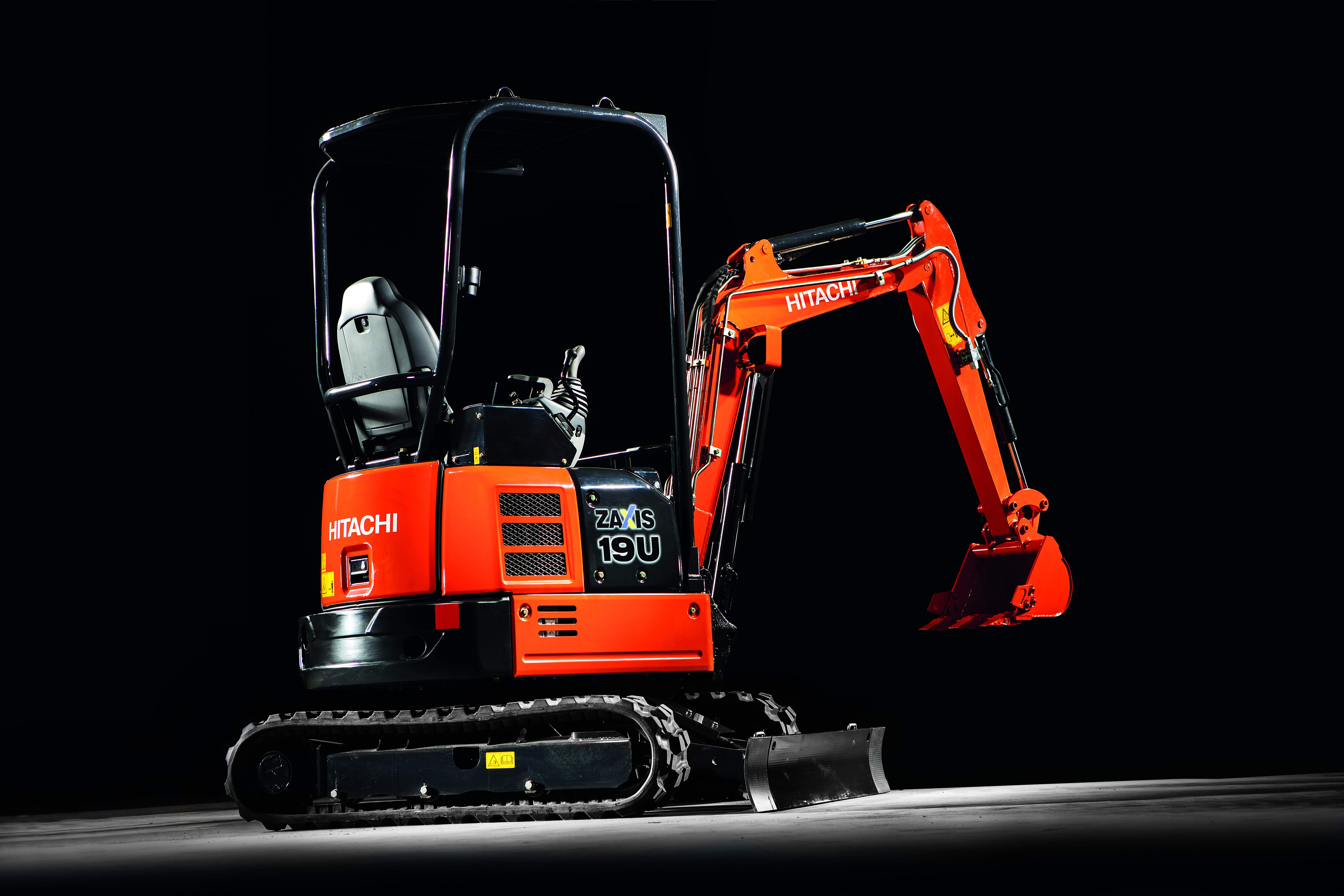

Y - Sicherheitsverdeck
Geräumiges ROPS/OPG-konformes Sicherheitsverdeck.
Technische Daten
Modell
- ZX17U-6 Y
-
MOTOR
Modell Yanmar 3TNV70 Typ Wassergekühlter 4-Takt 3-ZylinderDieselmotor mit Wirbelkammer-Einspritzung Hubraum 0,854 l Hub 74 mm Bohrung 70 mm Maximales Drehmoment 48,8 Nm Drehzahl Maximales Drehmoment 1.800 1/min Nennleistung
ISO 9249 (netto) 10,6 kW ISO 9249 (netto) 14,4 PS SAE J1349 (netto) 10,6 kW SAE J1349 (netto) 14,4 PS Drehzahl bei Nennleistung 2.400 1/min Batterie
Anzahl 1 Stück Spannung 12 V Kapzität 36 Ah Spezifikation
Maximales Drehmoment 48,8 Nm Drehzahl Maximales Drehmoment 1.800 1/min Hubraum 0,854 l Bohrung 70 mm Hub 74 mm Schwenkwerk
Schwenkgeschwindigkeit 9,4 1/min Schwenkdrehmoment 1,4 kNm Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. SchwenkwerkFeststellbremse ist federbelastet und wird hydraulisch gelöst. -
HYDRAULIKSYSTEM
Hydraulikpumpen
Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
1 ZahnradpumpeMaximaler Ölfluss (2x Axialkolbenpumpe) 19,2 l/min Maximaler Ölfluss (Zahnradpumpe) 10,8 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 6,5 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 1 Zahnradpumpe Entlastungsventileinstellungen
Auslegerkreis 20,6 MPa Schwenkkreis 13,7 MPa Fahrkreis 20,6 MPa Vorsteuerkreis 3,9 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Hub Ausleger 1 60 mm 35 mm 435 mm Stiel 1 55 mm 30 mm 406 mm Löffel 1 55 mm 30 mm 311 mm Auslegerschwenkblock 1 60 mm 30 mm 298 mm Planierschild 1 65 mm 35 mm 94 mm Spurverstellzylinder 1 50 mm 30 mm 312 mm -
UNTERWAGEN
Laufwerk

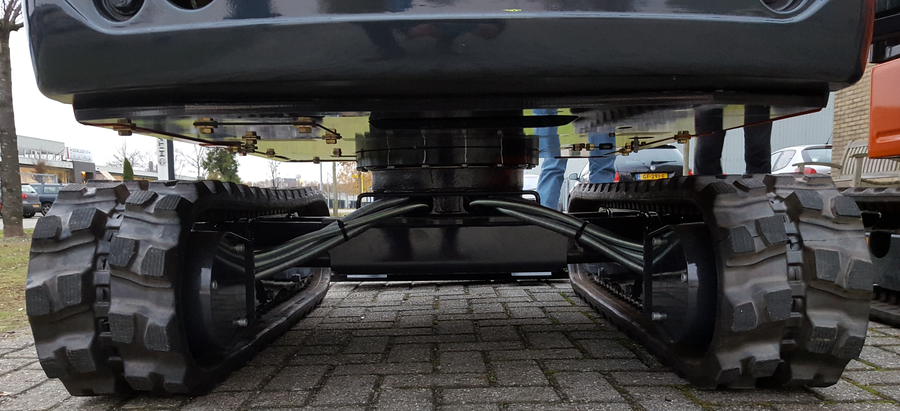

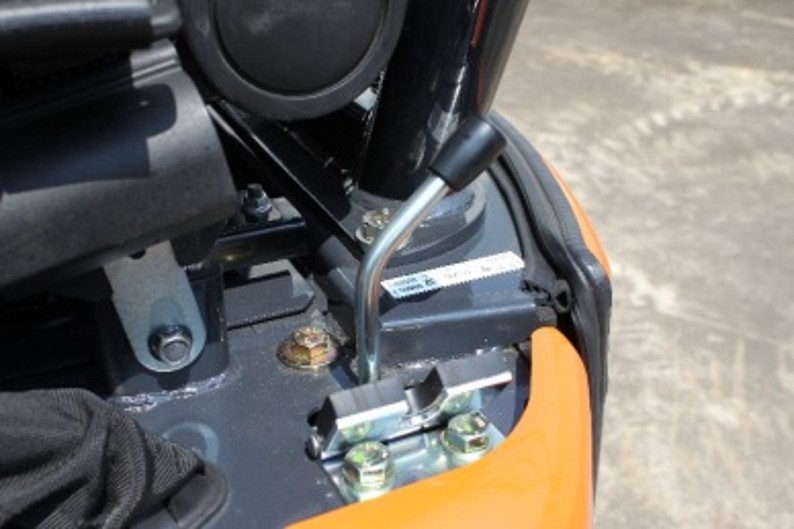

Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Verbreiterung des Laufwerkrahmens durch Spurverstellzylinder. Laufrollen (je Seite) 3 Stück Fahrgeschwindigkeit
Fahrgeschwindigkeit max. Schnellgang 4,2 km/h Fahrgeschwindigkeit Langsamgang 2,4 km/h Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.
Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.
Automatikgetriebe: schnell-langsam.Max. Traktionskraft 11,4 kN Steigvermögen (konstant)
Steigvermögen (konstant) 25 ° -
FÜLLMENGEN
Kraftstofftank 20 l Motorkühlmittel 2,7 l Motoröl 3,1 l Fahrantrieb (je Seite) 0,25 l Hydrauliksystem 26 l Hydrauliköltank 14 l -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 76 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 93 LwA dB(A) -
ARBEITSBEREICHE
Angaben Stiellänge 0,93 A Max. Reichweite 3.810 mm A' Max. Reichweite (am Boden) 3.720 mm B Max. Grabtiefe 2.190 mm C Max. Reichhöhe 3.540 mm D Max. Schütthöhe 2.510 mm D' Min. Schütthöhe 1.040 mm E Min. Schwenkradius 1.530 mm F Max. Grabtiefe vertikale Wand 1.840 mm G Arbeitsgerätehöhe bei min. Schwenkradius 2.770 mm H Stielkopfabstand bei max. Arbeitsgeräteeinzug 1.230 mm I Arbeitsradius bei min. vorderen Schwenkradius (max. Auslegerschwenkwinkel) 1.060 mm J Max. Planierschildhub über Boden 230 mm K Max. Planierschildeingriff 260 mm L Versatzweite nach links 355 mm L' Versatzweite nach rechts 555 mm L Max. Auslegerschwenkwinkel links 70 mm L' Max. Auslegerschwenkwinkel rechts 50 mm -
Gewichte und Bodendruck
Kettentyp Kettenbreite Stiel Betriebsgewicht Bodendruck Gummikette *1 230 mm 0,93 m 1.760 kg 26,6 kPa - *1: Ausleger 1,82m; Löffelinhalt (ISO, gehäuft) 0,044m³; Fahrergewicht 80 kg, gemäß ISO 6016; Flüssigkeitsstände max.
-
Grabkräfte
Stiellänge Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE: PCSA Stiel-Reißkraft ISO Stiel-Reißkraft SAE: PCSA 0,93 m 16 kN 12,5 kN 8,6 kN 7,9 kN -
Abmessungen
Stiel Option 1
Stiel 0,93 m L Gesamtlänge 3.500 mm M Gesamthöhe des Auslegers 1.210 mm
N Kettenhöhe 360 mm O Motorhaubenhöhe 1.150 mm A Abstand Mitte Kettenrad zu Mitte Leitrad 1.210 mm B Unterwagenlänge 1.570 mm P Horizontalabstand zum Schild 1.090 mm C Freiraum unter Gegengewicht 450 mm Q Planierschildhöhe 220 mm D Heckschwenkradius 680 mm D' Länge hinten 680 mm E Gesamtbreite des Oberwagens 990 mm F Gesamthöhe über Kabine 2.380 mm G Mindestbodenfreiheit 165 mm H Spurweite 750 mm H Spurweite verbreitert 1.050 mm I Kettenplattenbreite 230 mm J Unterwagenbreite (Planierschildbreite) 980 mm J Unterwagenbreite (Planierschildbreite) verbreitert 1.280 mm K Gesamtbreite eingefahren 990 mm K Gesamtbreite verbreitert 1.280 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

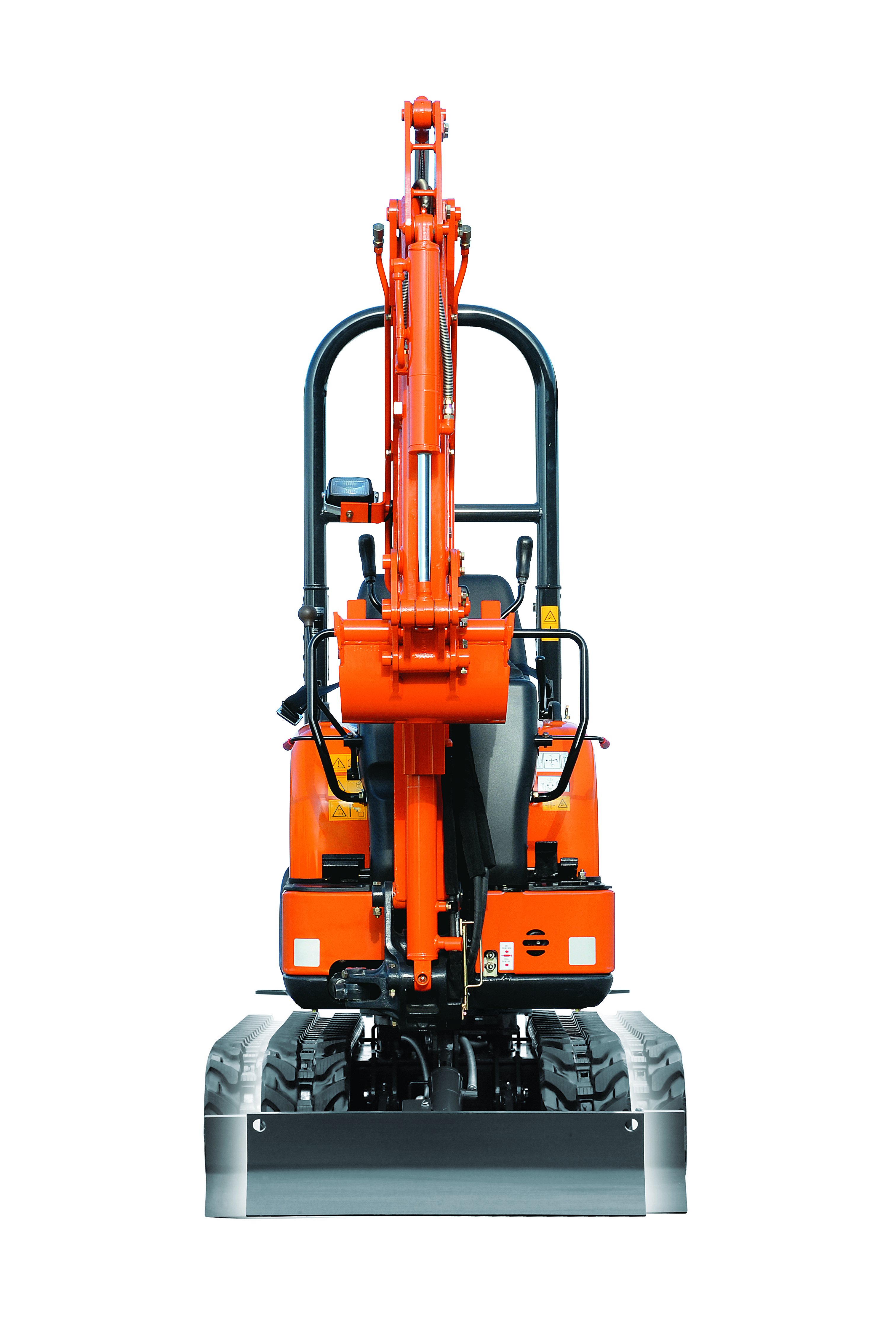

Der Hitachi ZX17U-6 Minibagger
Die neue Hitachi Minibagger der Serie 6 wurden für die anspruchsvollsten Einsatzbedingungen entwickelt und konstruiert.

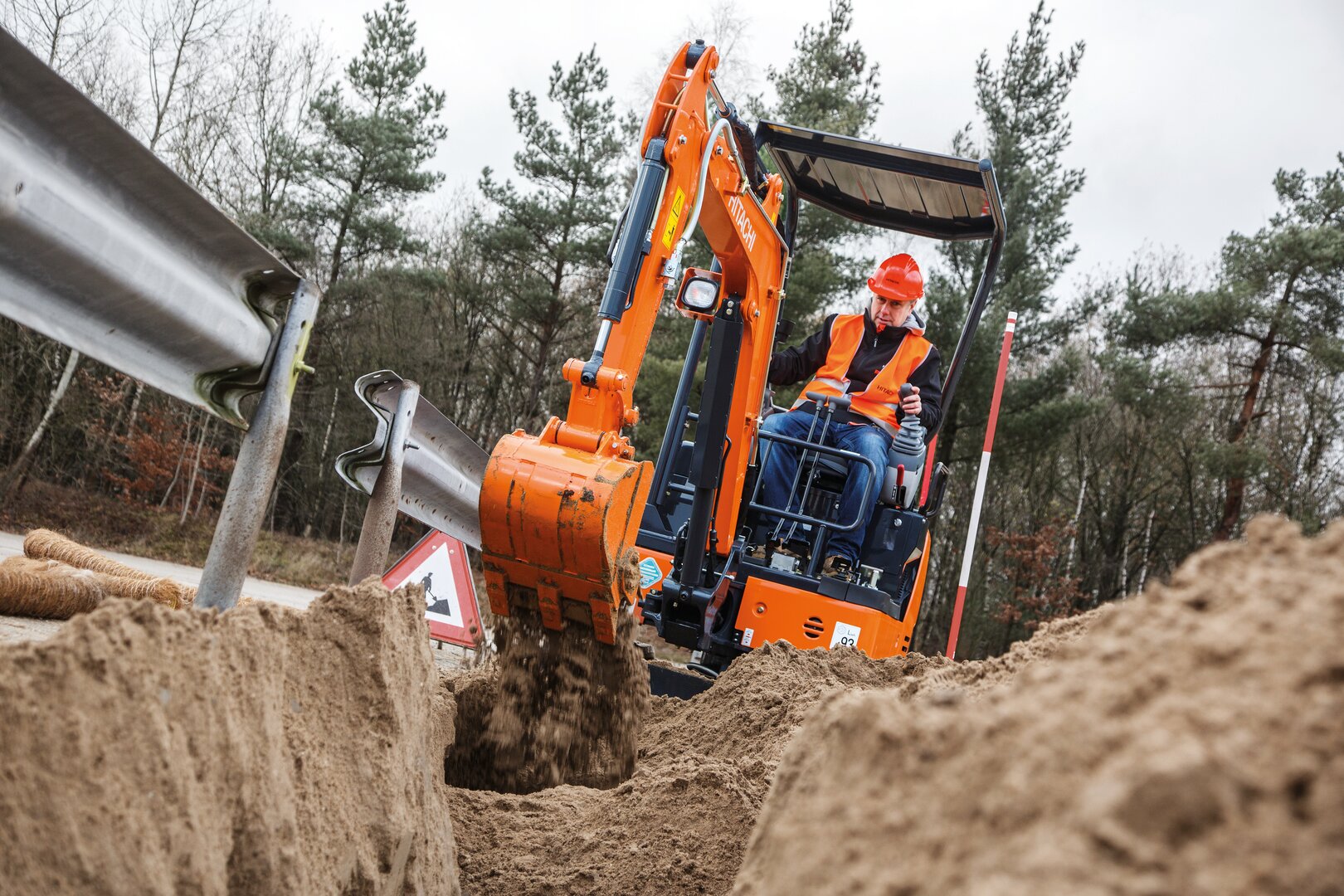

Der ZX17U-6 lässt sich problemlos von einer Baustelle zur nächsten transportieren und bietet dort ein hohes Maß an Produktivität und Vielseitigkeit. Zudem punktet er durch seinen leistungsstarken, EU Stufe V konformen und emissionsarmen Motor, Komfort, Robustheit und Zuverlässigkeit.

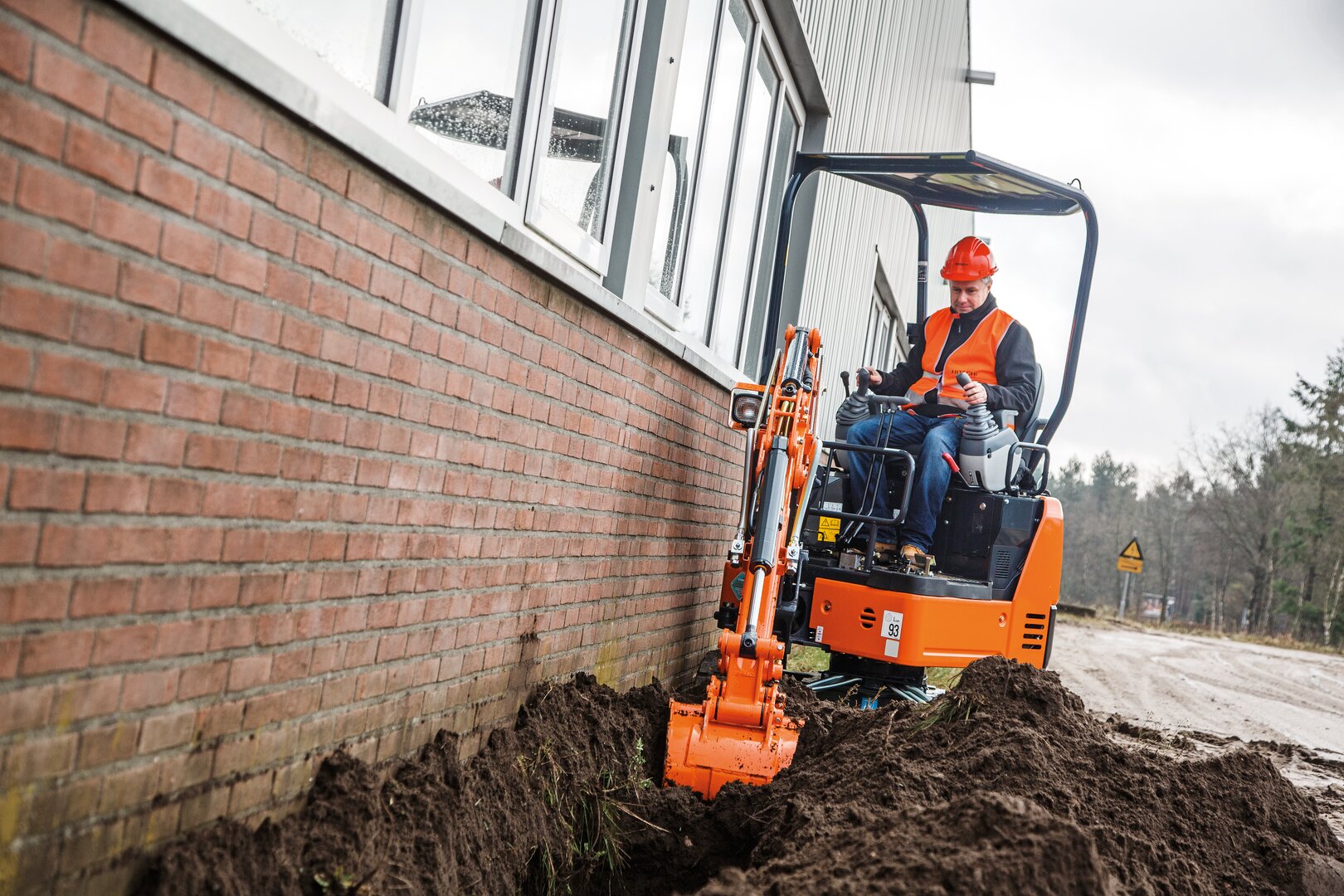

Aufgrund der kompakten Bauweise, des kleinen Heckschwenkradius und des hydraulisch verstellbaren Unterwagens ist dieser Minibagger außergewöhnlich vielseitig bei Arbeiten auf engstem Raum.
