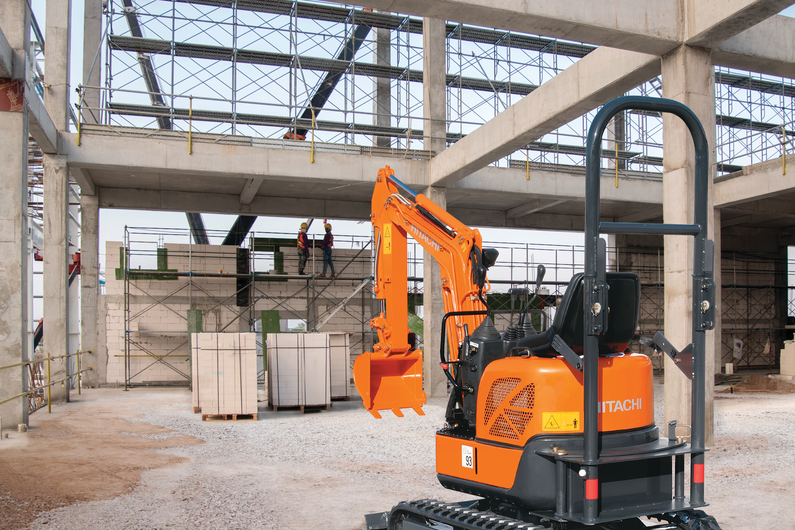

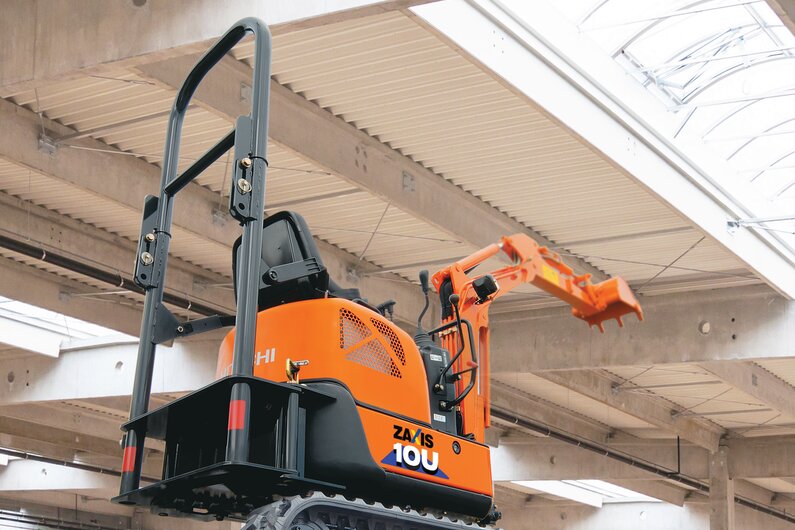

ZX10U-6

Betriebsgewicht: 1.110 kg
Löffelvolumen: 0,02
Motorleistung: 9,9 kW

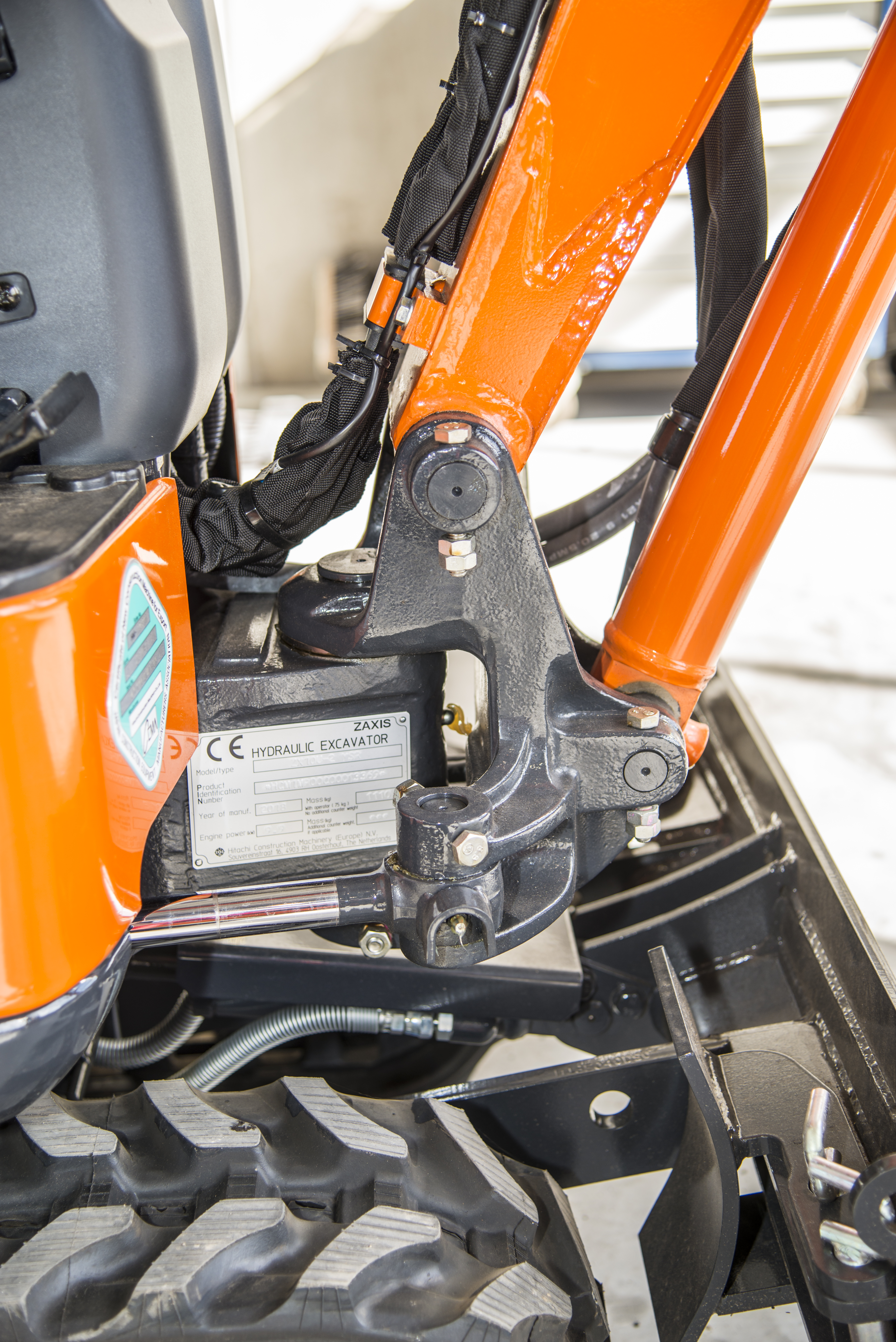

Leistung
Leistung

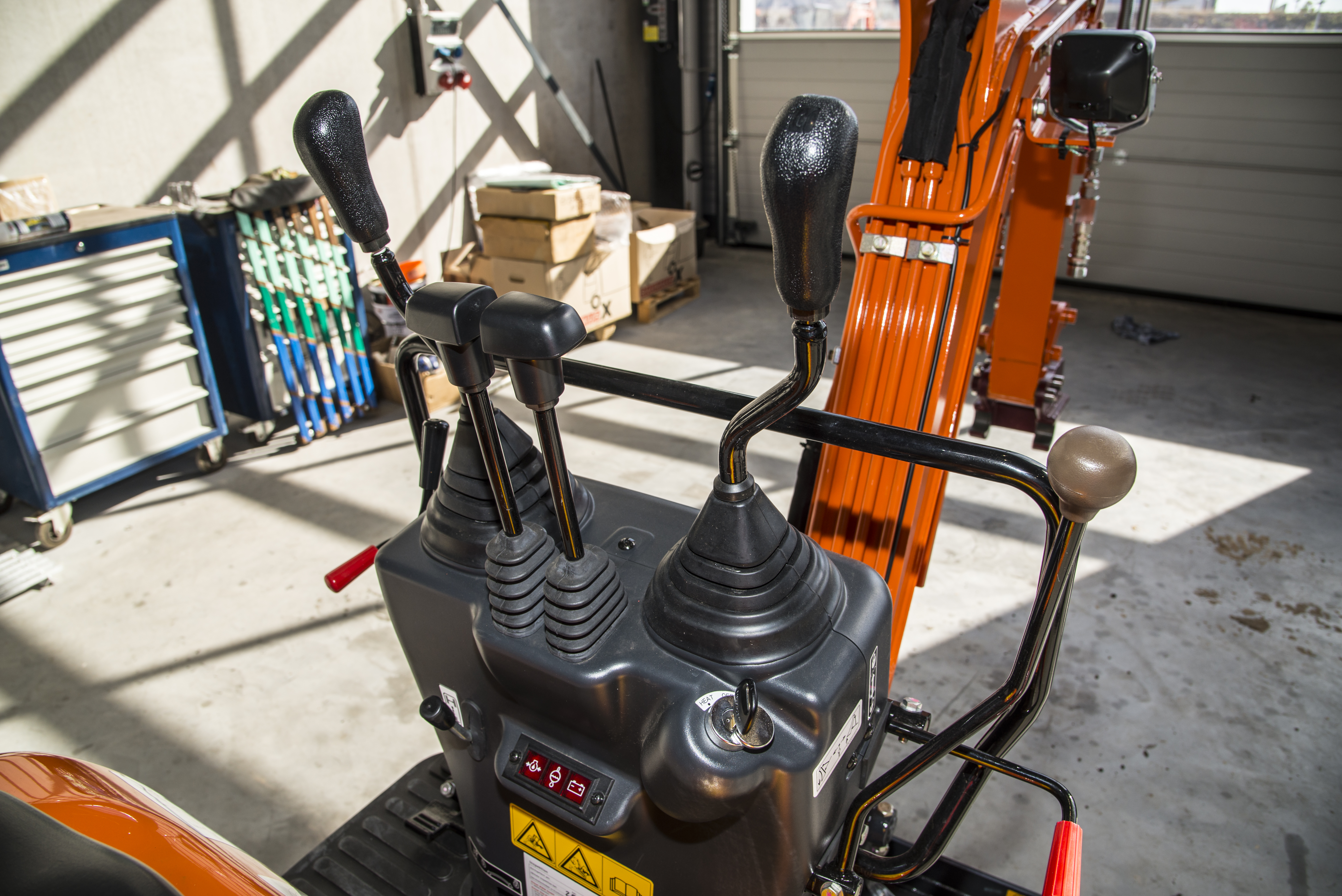

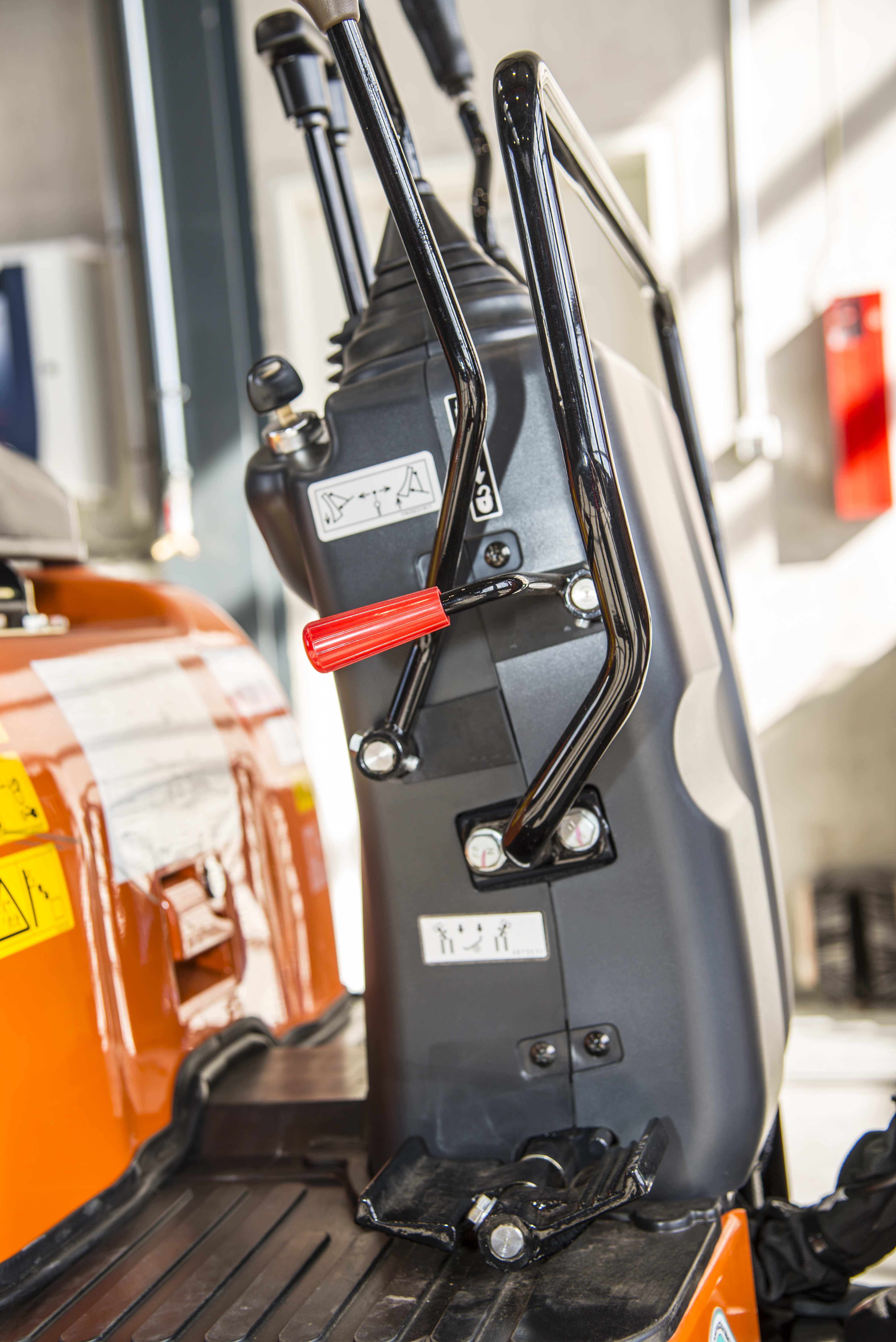

Komfort/Kabine
Komfort/Kabine

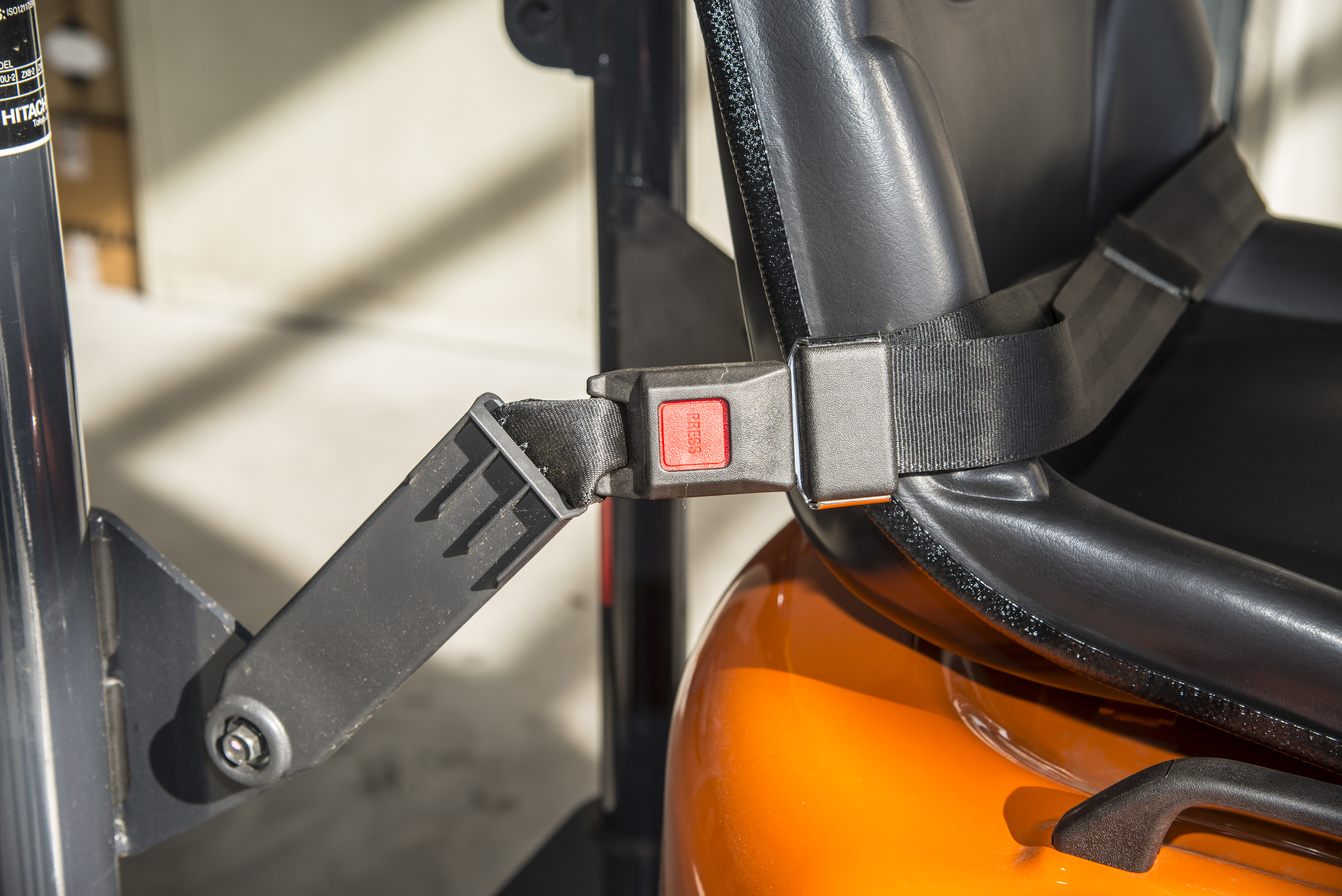

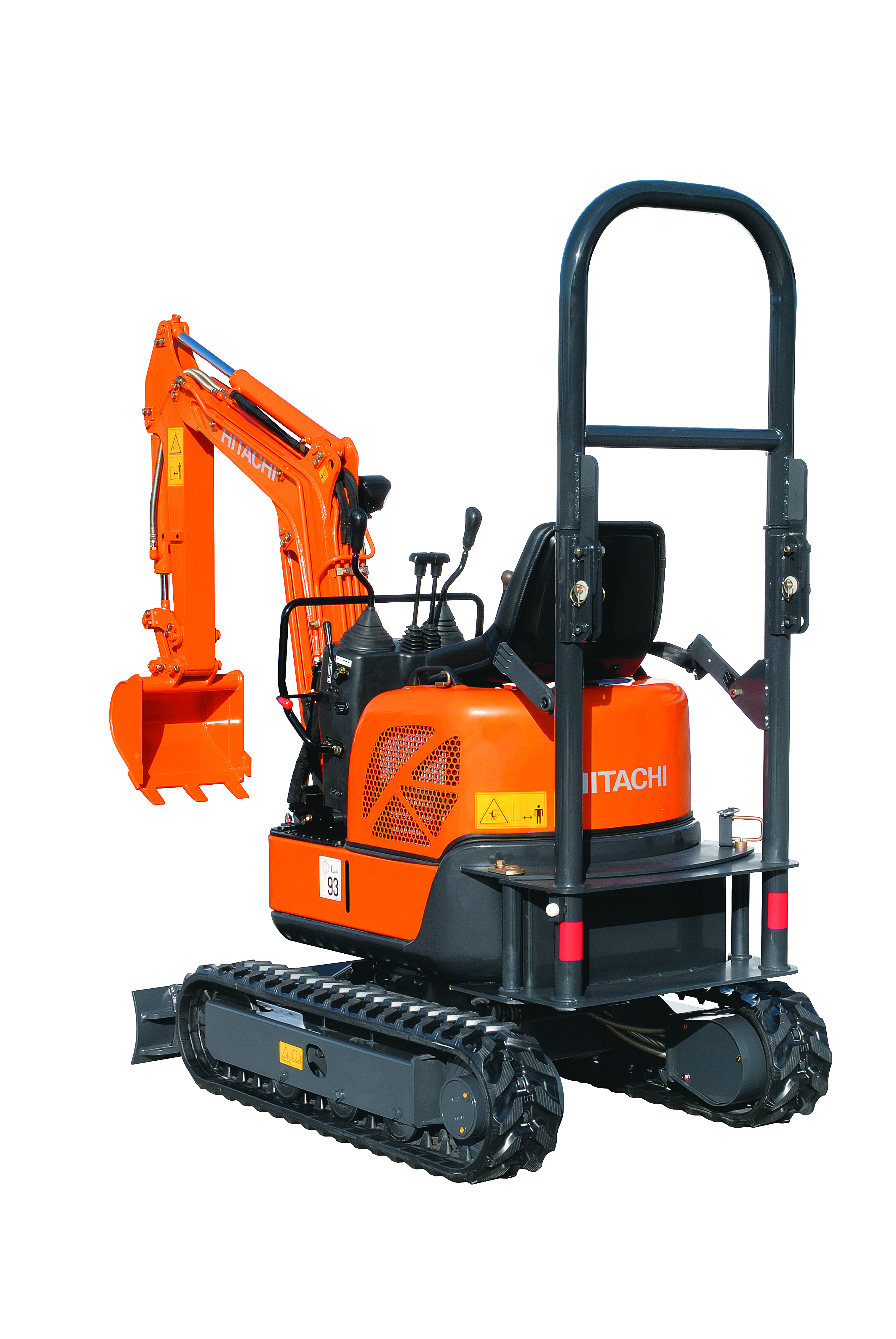

Sicherheit
Sicherheit

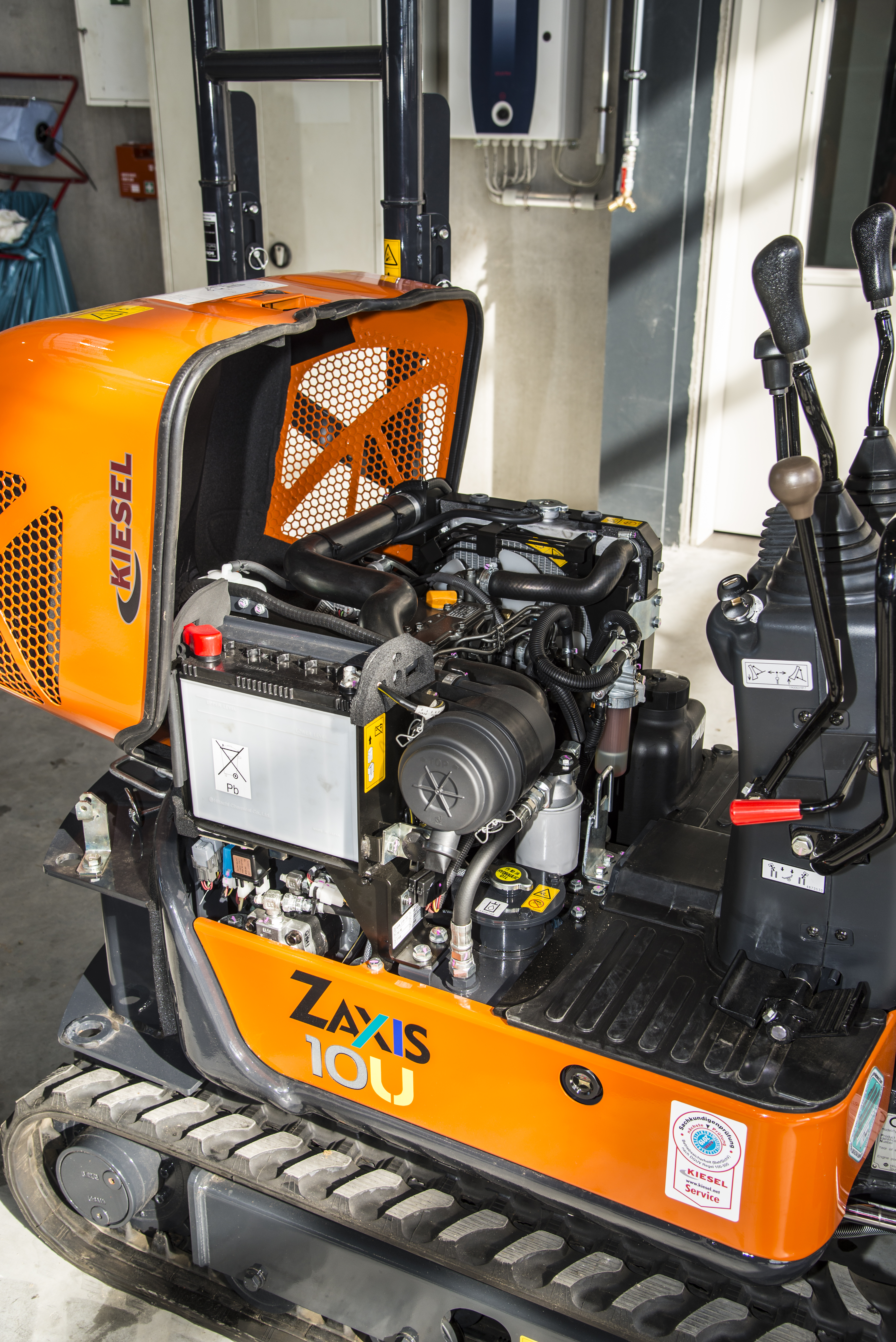

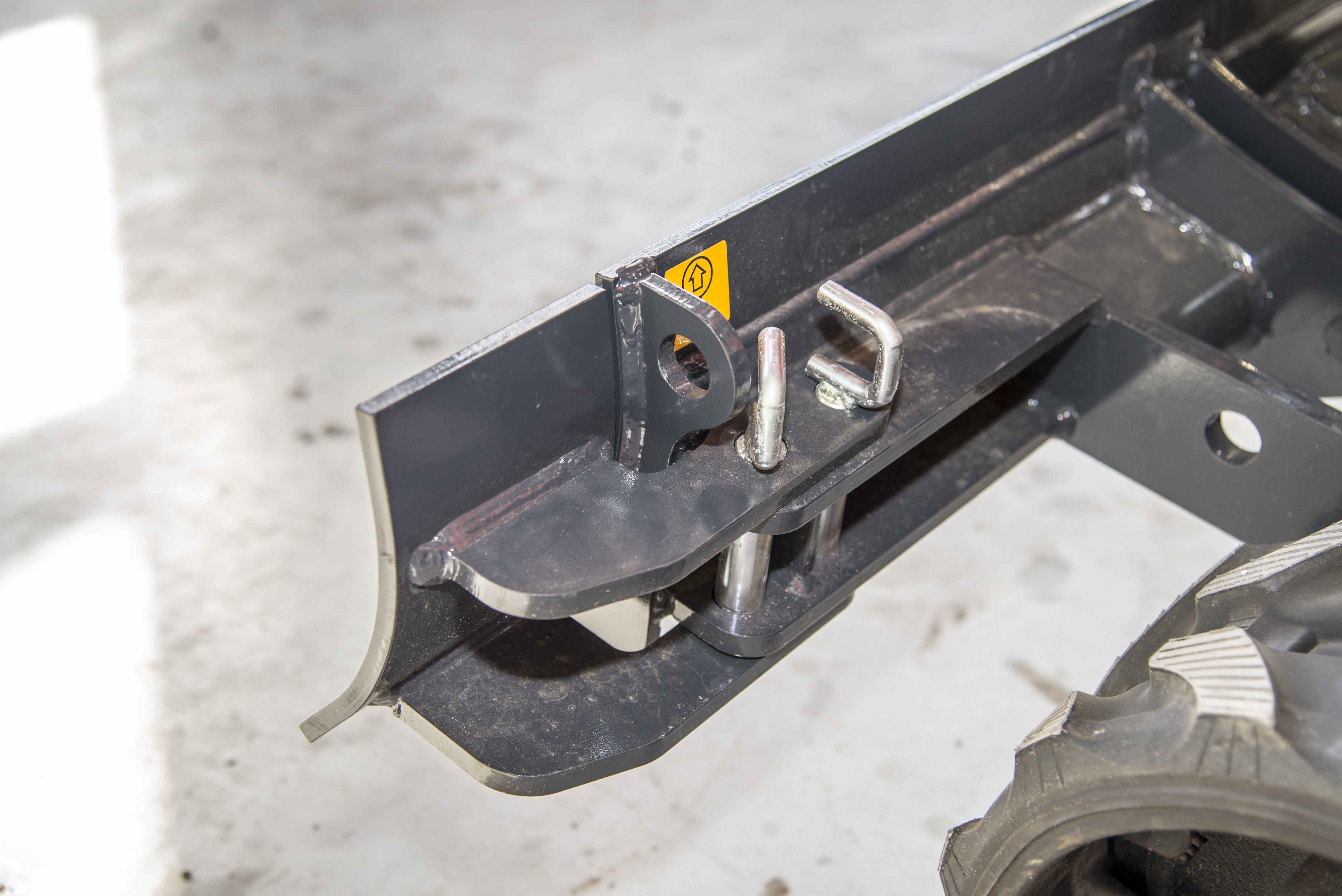

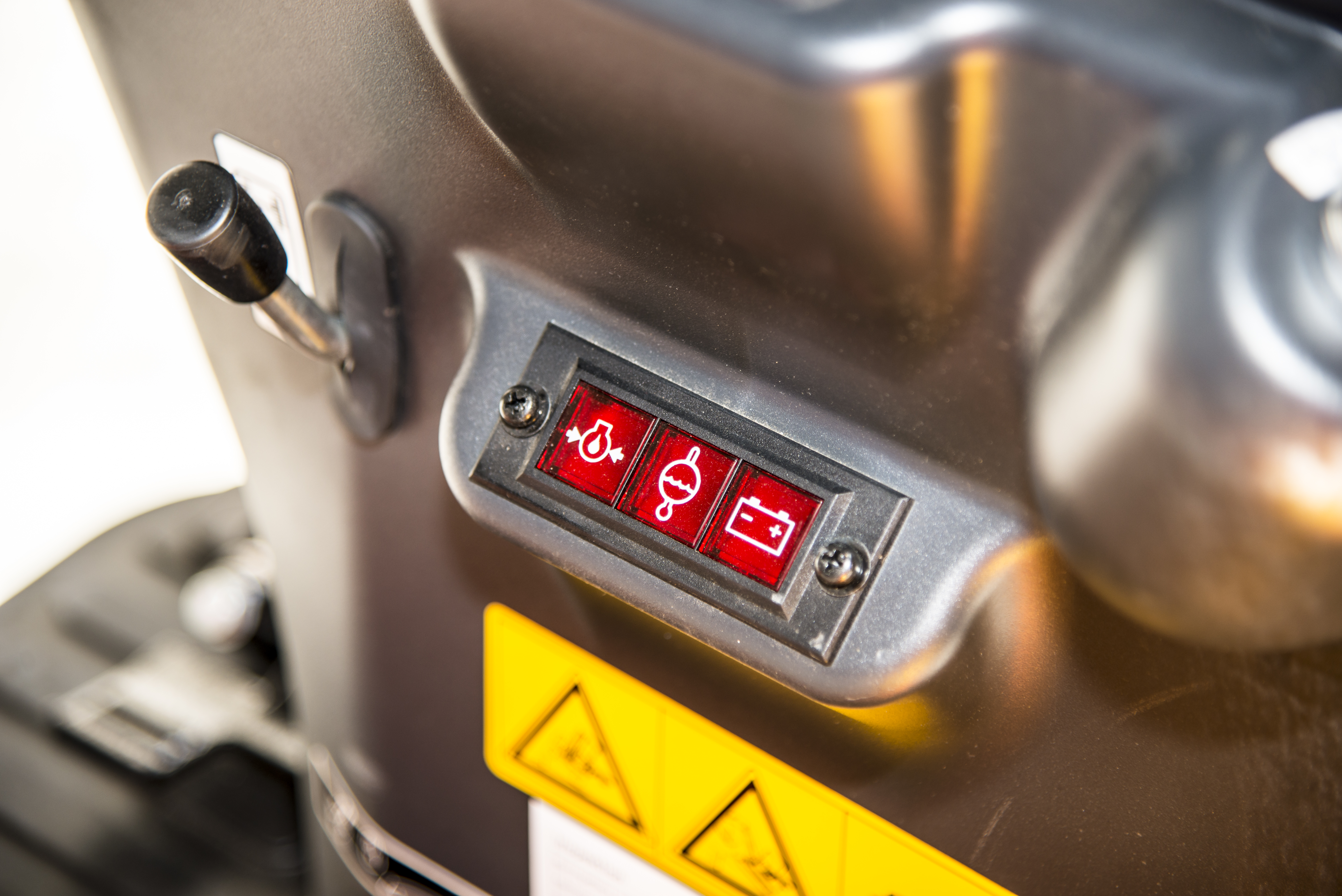

Wartung
Wartung

Varianten

U - Kurzheck-Version

Die Kurzheck-Version ist deutlich kürzer als bei Baggern mit Standardheck. Jedoch steht ein kleiner Teil des Kontergewichts über die Kette hinaus, wenn man den Oberwagen zur Seite schwenkt.

Technische Daten

Modell
  • ZX10U-6
  • MOTOR

    Modell Yanmar 3TNV70
    Typ Wassergekühlter 4-Takt 3-ZylinderDieselmotor mit Wirbelkammer-Einspritzung
    Hubraum 0,854 l
    Hub 74 mm
    Bohrung 70 mm
    Maximales Drehmoment 50,5 Nm
    Drehzahl Maximales Drehmoment 1.500 1/min

    Nennleistung

    ISO 9249 (netto) 9,5 kW
    ISO 9249 (netto) 12,9 PS
    SAE J1349 (netto) 9,5 kW
    SAE J1349 (netto) 12,9 PS
    Drehzahl bei Nennleistung 2.100 1/min

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapzität 36 Ah

    Spezifikation

    Maximales Drehmoment 50,5 Nm
    Drehzahl Maximales Drehmoment 1.500 1/min
    Hubraum 0,854 l
    Bohrung 70 mm
    Hub 74 mm

    Schwenkwerk

    Schwenkgeschwindigkeit 8,7 1/min
    Schwenkdrehmoment 0,7 kNm
    Beschreibung Orbitmotor mit hohem Drehmoment. Großdimensioniertes, einreihiges Drehkranzkugellager in Verbindung mit innenverzahntem, induktionsgehärtetem Drehkranz. Die innenliegende Verzahnung und das Antriebsritzel laufen im Fettbad.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Zahnradpumpen
    Maximaler Ölfluss (Zahnradpumpe) 10,6 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 6,3 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Zahnradpumpe

    Entlastungsventileinstellungen

    Hauptpumpenkreis 17,7 MPa
    Vorsteuerkreis 3,9 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesserHub
    Ausleger155 mm30 mm355 mm
    Stiel150 mm30 mm356 mm
    Löffel150 mm25 mm282 mm
    Auslegerschwenkblock150 mm25 mm260 mm
    Planierschild150 mm30 mm87 mm
    Spurverstellzylinder150 mm25 mm273 mm

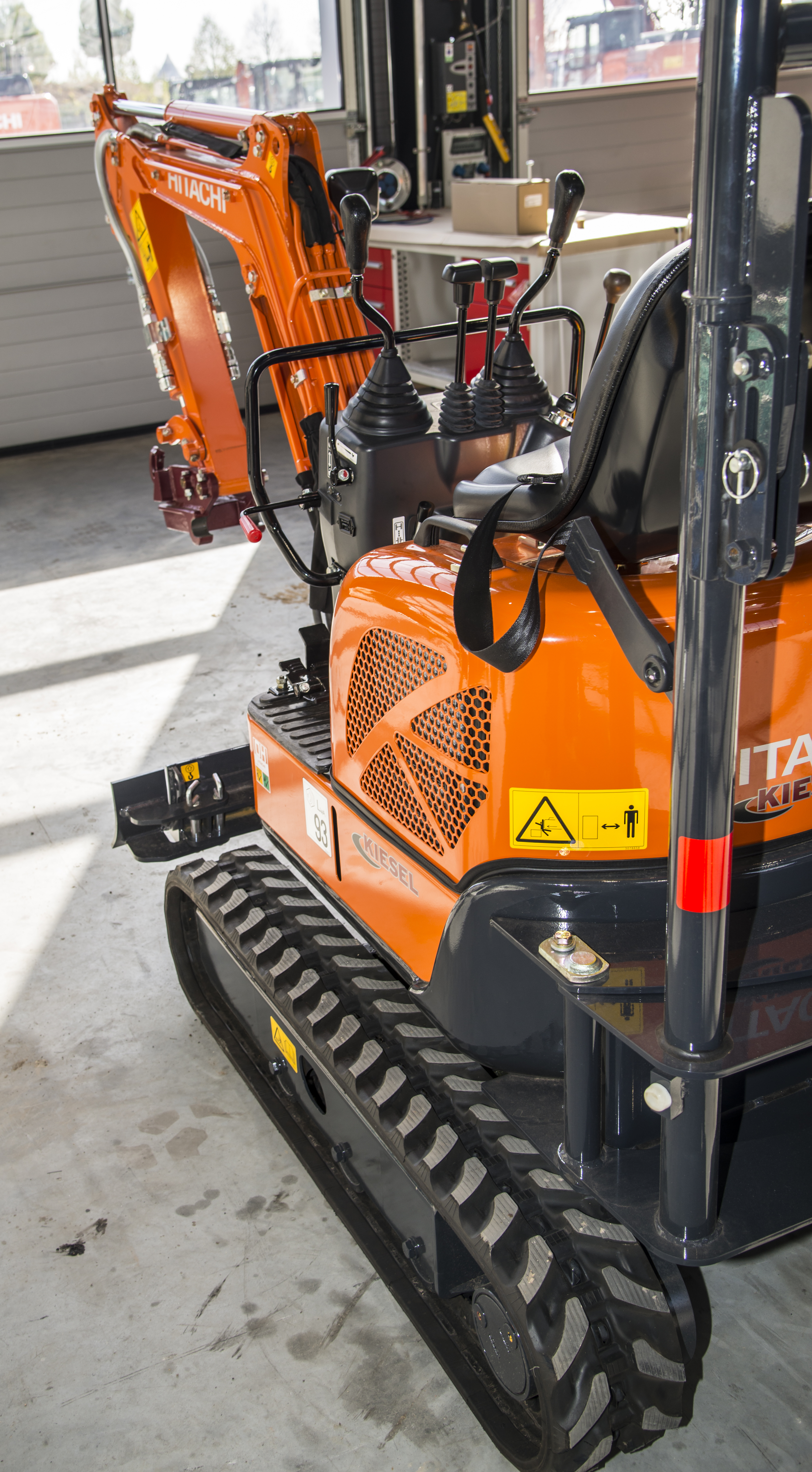

  • UNTERWAGEN

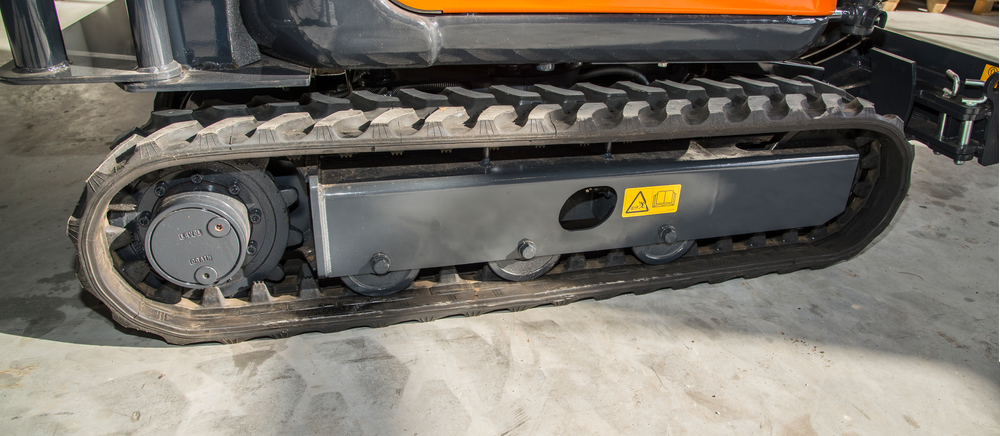

    Laufwerk

    Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Verbreiterung des Laufwerkrahmens durch Spurverstellzylinder.
    Laufrollen (je Seite) 3 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 3,5 km/h
    Fahrgeschwindigkeit Langsamgang 1,8 km/h

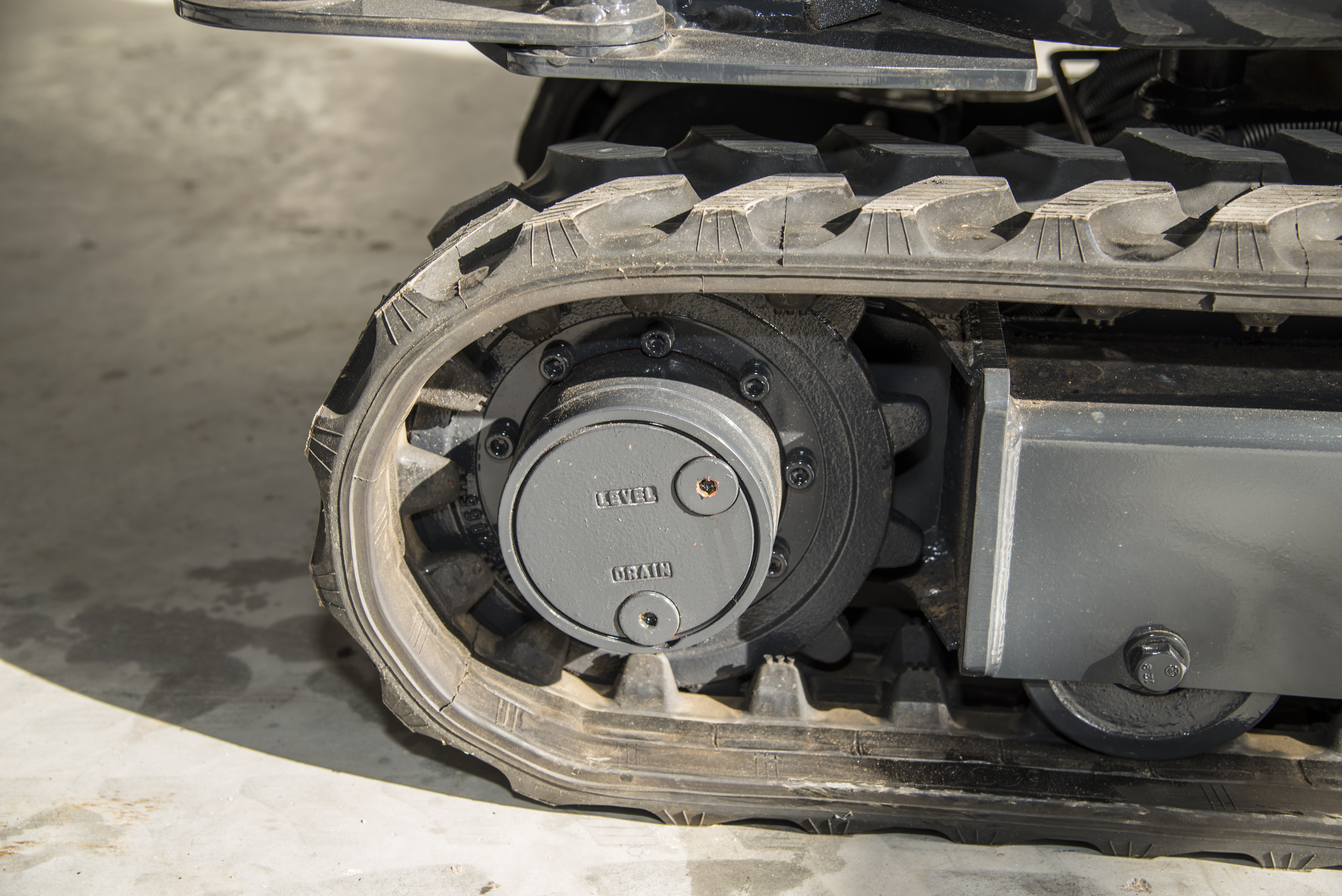

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-stufigen Axialkolbenmotor mit Planetengetriebe und Gegenlauf.
    Max. Traktionskraft 27 kN

    Steigvermögen (konstant)

    Steigvermögen (konstant) 30 °
  • FÜLLMENGEN

    Kraftstofftank 16 l
    Motorkühlmittel 3,3 l
    Motoröl 2,8 l
    Fahrantrieb (je Seite) 0,33 l
    Hydrauliksystem 18 l
    Hydrauliköltank 12 l
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 79 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 93 LwA dB(A)
  • ARBEITSBEREICHE

    Angaben
    Stiellänge0,81
    A Max. Reichweite3.220 mm
    B Max. Grabtiefe1.780 mm
    C Max. Reichhöhe3.010 mm
    D Max. Schütthöhe2.220 mm
    E Min. Schwenkradius1.310 mm
    Min. Schwenkradius bei maximalem Auslegerversatz1.100 mm
    F Max. Planierschildhub über Boden220 mm
    G Max. Planierschildeingriff190 mm
    H Max. Vertikalwand1.670 mm
    L Versatzweite nach links420 mm
    L' Versatzweite nach rechts535 mm
    L Max. Auslegerschwenkwinkel links55 mm
    L' Max. Auslegerschwenkwinkel rechts65 mm
  • Gewichte und Bodendruck

    KettentypKettenbreiteStielBetriebsgewichtBodendruck
    Gummikette *1180 mm0,81 m1.110 kg24 kPa
    • *1: Ausleger 1,16m, Löffelinhalt (ISO gehäuft) 0,022 m³, Löffelgewicht 15 kg
  • Grabkräfte

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    0,81 m11,7 kN5,9 kN
  • Abmessungen

    Stiel Option 1

    Stiel 0,81 m
    L Gesamtlänge 3.020 mm
    M Gesamthöhe des Auslegers 970 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 1.040 mm
    B Unterwagenlänge 1.360 mm
    P Horizontalabstand zum Schild 885 mm
    Q Planierschildhöhe 200 mm
    D Heckschwenkradius 825 mm
    Q Max. Transportlänge 3.020 mm
    Q Max. Transportlänge mit Überrollbügel umgeklappt 3.090 mm
    D' Länge hinten 760 mm
    E Gesamtbreite des Oberwagens 780 mm
    L Planierschildbreite: ausgefahren 1.000 mm
    F Gesamthöhe über Kabine 2.150 mm
    L Planierschildbreite: eingefahren 780 mm
    B Gesamthöhe Überrollbügel umgeklappt 1.450 mm
    G Mindestbodenfreiheit 130 mm
    I Kettenplattenbreite 180 mm
    J Unterwagenbreite (Planierschildbreite) 760 mm
    J Unterwagenbreite (Planierschildbreite) verbreitert 1.000 mm
    K Gesamtbreite eingefahren 760 mm
    K Gesamtbreite verbreitert 1.000 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.
