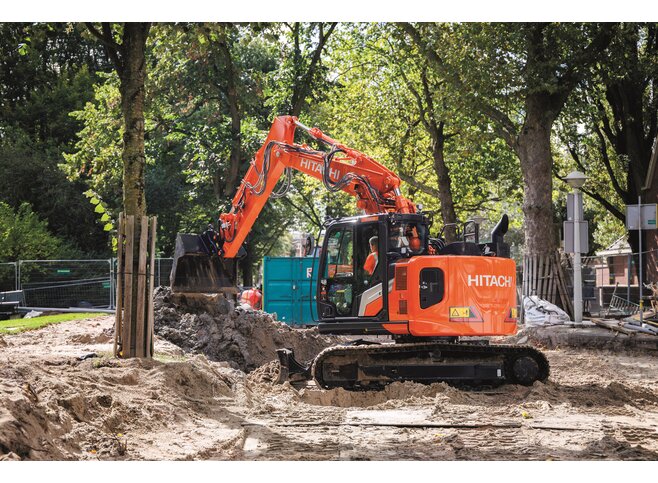

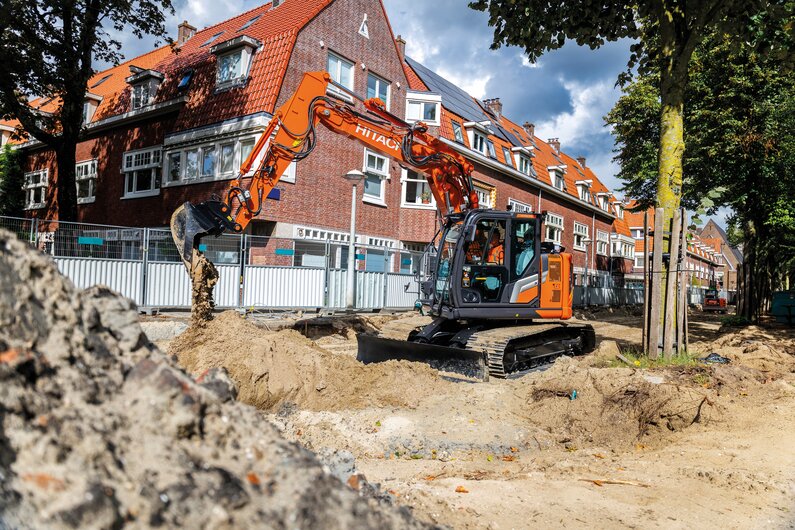

ZX135US-7

Betriebsgewicht: 14.800 kg
Löffelvolumen: 0,66
Motorleistung: 74 kW
Leistung
Leistung
Komfort Kabine
Komfort Kabine
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit

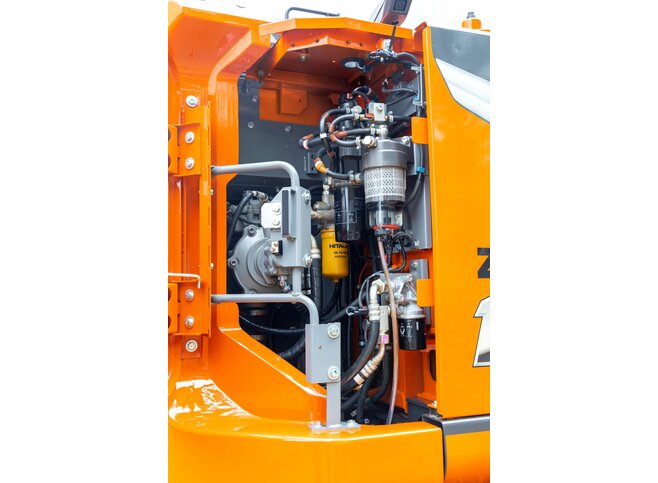

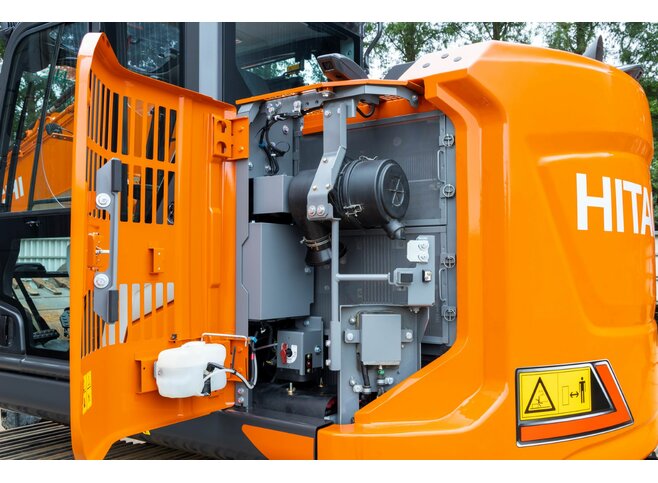

Wartung
Wartung

Varianten

P - Pads

Pads sind auf den Kettenstrang aufgeschraubte Hartgummielemente. Sie sind wesentlich langlebiger als Gummiketten und können bei Beschädigungen einzeln ausgetauscht werden.

PS - Planierschild

Das Planierschild ist hydraulisch angesteuert und wird von Baggern zum schieben oder abziehen von Material verwendet.

US - Ultra Short

Konventioneller Bagger mit kleinem Heckschwenkradius. Verglichen zu den anderen Baggertypen hat die US-Version den geringsten Hecküberstand.

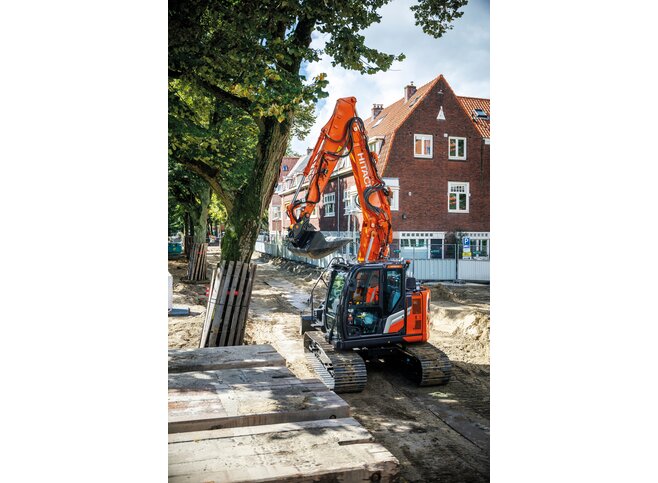

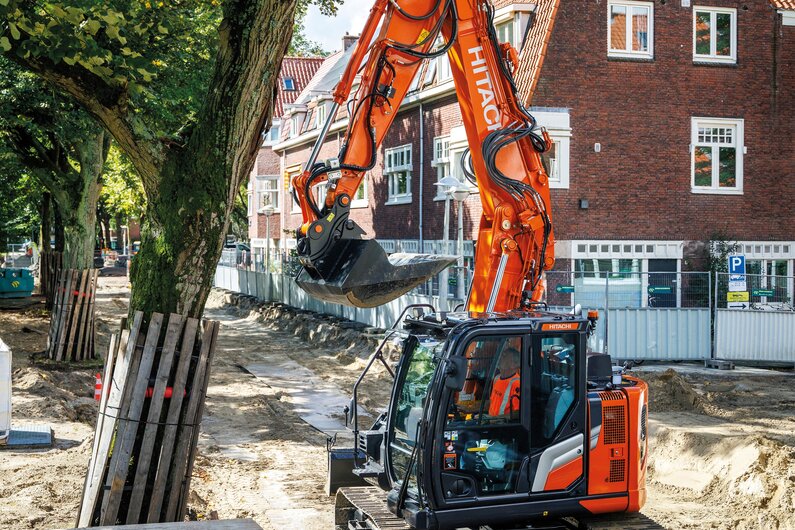

VA - Verstellausleger

Der "Verstellausleger" besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter.

CTA - Teleskop

Durch den teleskopierbaren Stiel und eine nach vorne verschiebbare Kabine mit großem Bodenfenster können extreme Arbeitstiefen bei Schacht- oder Kanalbauprojekten erreicht werden.

SRF - Tunnelbagger

Der kurze Heckschwenkradius und der verstärkte kurze HD-Ausleger mit spezieller Kinematik ermöglichen arbeiten auf engstem Raum. Der SRF ist die optimale Lösung für Tunnelbauprojekte, insbesondere an Orten, an denen größere Modelle aufgrund ihrer Abmessungen oder beengten Platzverhältnissen nicht zum Einsatz kommen können, wie das vor allem in Querschlägen regelmäßig vorkommt,

SLA - Sliding Arm

Der SLA oder "Sliding Arm" verfügt über einen Stiel mit neu entwickeltem Verschiebemechanismus. Er erreicht durch Diesen bei Bedarf enorme Grabtiefen und ist in Kombination mit dem kurzen Heck optimal geeignet für innerstädtische Baustellen, Böschungsarbeiten oder Uferbefestigungen.

USL - Forstbagger

Forstbagger von Hitachi zeichnen sich durch eine verstärkte HD-Arbeitsausrüstung sowie einen HD-Unterwagen aus. Zudem ist der Unterwagen im Vergleich zum Standardmodell höher gelegt, um in schwierigem Gelände immer genügend Bodenfreiheit zu gewährleisten.

Löffelstiel

Passend zum Einsatz der Maschine kann zwischen mehreren Löffelstiellängen gewählt werden.

Technische Daten

Modell
  • ZX135US-7
  • ZX135US-7P
  • ZX135US-7PS
  • ZX135US-7PSP
  • ZX135US-7VA
  • ZX135US-7VAP
  • ZX135US-7VAPS
  • ZX135US-7VAPSP

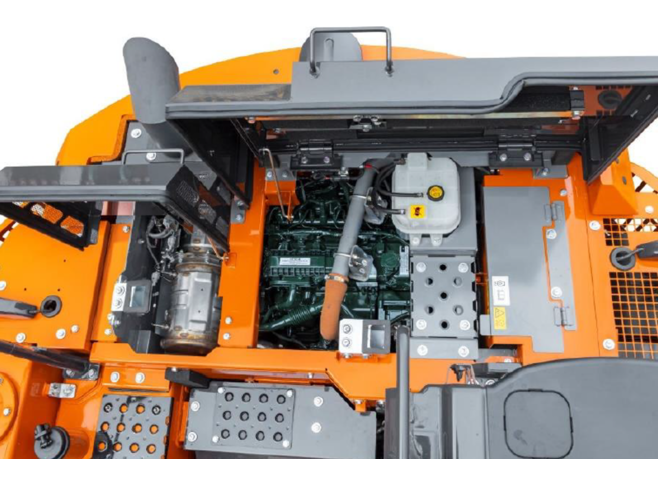

  • MOTOR

    Nennleistung

    ISO 9249 (netto) 73 kW
    ISO 9249 (netto) 99,25 PS
    ISO 14396 (netto) 74 kW
    ISO 14396 (netto) 100,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell TOYOTA INDUSTRIES CORPORATION 1KDE
    Maximales Drehmoment 390 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.700 1/min
    Ansaugung Turbolader, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 2.982 l
    Nachbehandlung DOC-, CSF- System
    Bohrung 96 mm
    Hub 103 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 13,3 1/min
    Schwenkdrehmoment 34 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.

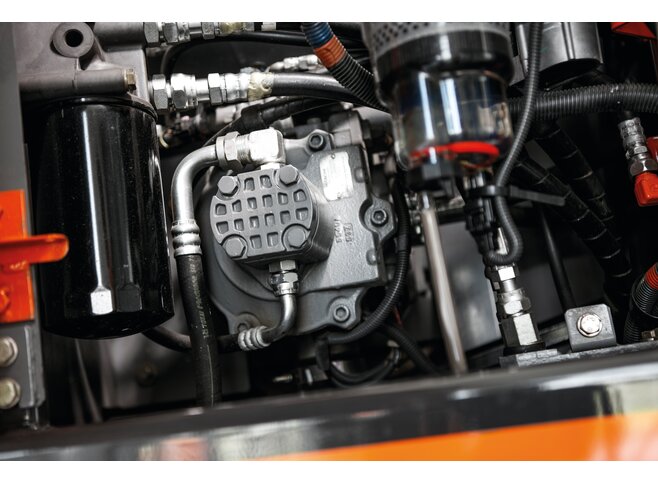

  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 117 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 117 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,3 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2105 mm70 mm
    Stiel1115 mm80 mm
    Löffel1100 mm70 mm
    Positionierung *11140 mm95 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfeder.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 7 Stück
    Tragrollen (je Seite) 1 Stück
    Anzahl der Bodenplatten (je Seite) 44 Stück
    Laufrollenschutz 1 Stück

    Fahrantrieb

    Fahrantrieb Seperater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,3 km/h
    Max. Traktionskraft 117 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 13,3 min-1
    Schwenkdrehmoment 34 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 99 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 200 l
    Motorkühlmittel 18,7 l
    Motoröl 19,1 l
    Schwenkwerk 3,2 l
    Fahrantrieb (je Seite) 4,2 l
    Hydrauliksystem 155 l
    Hydrauliköltank 61 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte500 mm2,1 m14.300 kg45 kPa
    2,52 m14.300 kg45 kPa
    3,01 m14.400 kg45 kPa
    Dreistegplatte600 mm2,1 m14.500 kg38 kPa
    2,52 m14.500 kg38 kPa
    3,01 m14.600 kg38 kPa
    Dreistegplatte700 mm2,1 m14.700 kg33 kPa
    2,52 m14.800 kg33 kPa
    3,01 m14.800 kg33 kPa
    *1
    • *1: 0,52 m³ (ISO gehäuft), Löffelgewicht 410 kg; Gegengewicht 3.550 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    50011.600 kg2.490 mm
    60011.900 kg2.590 mm
    700 *112.100 kg2.690 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 3.550 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 1.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 1.720 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,1 m
    Gewicht 530 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,52 m
    Gewicht 610 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 3,01 m
    Gewicht 680 kg

    Löffel

    Löffel Größe 0,52 m³
    Löffel Gewicht 410 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,1 m104 kN77 kN
    2,52 m104 kN69 kN
    3,01 m104 kN61 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,12,523,01
    A Max. Reichweite8.050 mm8.380 mm8.850 mm
    A' Max. Reichweite (am Boden)7.900 mm8.240 mm8.720 mm
    B Max. Grabtiefe5.070 mm5.490 mm5.980 mm
    B' Max. Grabtiefe für Niveau 2,44 m4.840 mm5.270 mm5.790 mm
    C Max. Reichhöhe9.010 mm9.290 mm9.680 mm
    D Max. Schütthöhe6.550 mm6.380 mm7.230 mm
    D' Min. Schütthöhe2.910 mm2.510 mm2.130 mm
    E Min. Schwenkradius2.100 mm2.190 mm2.540 mm
    F Max. Grabtiefe vertikale Wand4.410 mm4.710 mm5.170 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 2.880 mm
    B Unterwagenlänge 3.580 mm
    *C Freiraum unter Gegengewicht 830 mm
    D Heckschwenkradius 1.490 mm
    D' Länge hinten 1.490 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.790 mm
    F' Gesamthöhe des Handlaufs 2.810 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 2.870 mm
    *G Mindestbodenfreiheit 410 mm
    H Spurweite 1.990 mm
    I Kettenplattenbreite 500 mm
    J Unterwagenbreite 2.490 mm
    K Gesamtbreite 2.490 mm
    *L Laufwerkshöhe mit Dreistegplatten 790 mm

    Stiel Option 1

    Stiel 2,1 m
    M Gesamtlänge 7.370 mm
    N Gesamthöhe des Auslegers 2.780 mm

    Stiel Option 2

    Stiel 2,52 m
    M Gesamtlänge 7.370 mm
    N Gesamthöhe des Auslegers 2.930 mm

    Stiel Option 3

    Stiel Option 3,01 m
    M Gesamtlänge 7.400 mm
    N Gesamthöhe des Auslegers 2.850 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 73 kW
    ISO 9249 (netto) 99,25 PS
    ISO 14396 (netto) 74 kW
    ISO 14396 (netto) 100,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell TOYOTA INDUSTRIES CORPORATION 1KDE
    Maximales Drehmoment 390 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.700 1/min
    Ansaugung Turbolader, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 2.982 l
    Nachbehandlung DOC-, CSF- System
    Bohrung 96 mm
    Hub 103 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 13,3 1/min
    Schwenkdrehmoment 34 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 117 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 117 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,3 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2105 mm70 mm
    Stiel1115 mm80 mm
    Löffel1100 mm70 mm
    Positionierung *11140 mm95 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfeder.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 7 Stück
    Tragrollen (je Seite) 1 Stück
    Anzahl der Bodenplatten (je Seite) 44 Stück
    Laufrollenschutz 1 Stück

    Fahrantrieb

    Fahrantrieb Seperater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,3 km/h
    Max. Traktionskraft 117 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 13,3 min-1
    Schwenkdrehmoment 34 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 99 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 200 l
    Motorkühlmittel 18,7 l
    Motoröl 19,1 l
    Schwenkwerk 3,2 l
    Fahrantrieb (je Seite) 4,2 l
    Hydrauliksystem 155 l
    Hydrauliköltank 61 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Kunststoffplatte500 mm2,1 m14.100 kg44 kPa
    2,52 m14.200 kg44 kPa
    3,01 m14.300 kg44 kPa
    *1
    • *1: 0,52 m³ (ISO gehäuft), Löffelgewicht 410 kg; Gegengewicht 3.550 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    500 *111.500 kg2.490 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 3.550 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 1.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 1.720 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,1 m
    Gewicht 530 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,52 m
    Gewicht 610 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 3,01 m
    Gewicht 680 kg

    Löffel

    Löffel Größe 0,52 m³
    Löffel Gewicht 410 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,1 m104 kN77 kN
    2,52 m104 kN69 kN
    3,01 m104 kN61 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,12,523,01
    A Max. Reichweite8.050 mm8.380 mm8.850 mm
    A' Max. Reichweite (am Boden)7.900 mm8.240 mm8.720 mm
    B Max. Grabtiefe5.070 mm5.490 mm5.980 mm
    B' Max. Grabtiefe für Niveau 2,44 m4.840 mm5.270 mm5.790 mm
    C Max. Reichhöhe9.010 mm9.290 mm9.680 mm
    D Max. Schütthöhe6.550 mm6.380 mm7.230 mm
    D' Min. Schütthöhe2.910 mm2.510 mm2.130 mm
    E Min. Schwenkradius2.100 mm2.190 mm2.540 mm
    F Max. Grabtiefe vertikale Wand4.410 mm4.710 mm5.170 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 2.880 mm
    B Unterwagenlänge 3.580 mm
    *C Freiraum unter Gegengewicht 830 mm
    D Heckschwenkradius 1.490 mm
    D' Länge hinten 1.490 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.790 mm
    F' Gesamthöhe des Handlaufs 2.810 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 2.870 mm
    *G Mindestbodenfreiheit 410 mm
    H Spurweite 1.990 mm
    I Kettenplattenbreite 500 mm
    J Unterwagenbreite 2.490 mm
    K Gesamtbreite 2.490 mm
    *L Laufwerkshöhe mit Dreistegplatten 790 mm

    Stiel Option 1

    Stiel 2,1 m
    M Gesamtlänge 7.370 mm
    N Gesamthöhe des Auslegers 2.780 mm

    Stiel Option 2

    Stiel 2,52 m
    M Gesamtlänge 7.370 mm
    N Gesamthöhe des Auslegers 2.930 mm

    Stiel Option 3

    Stiel Option 3,01 m
    M Gesamtlänge 7.400 mm
    N Gesamthöhe des Auslegers 2.850 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 73 kW
    ISO 9249 (netto) 99,25 PS
    ISO 14396 (netto) 74 kW
    ISO 14396 (netto) 100,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell TOYOTA INDUSTRIES CORPORATION 1KDE
    Maximales Drehmoment 390 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.700 1/min
    Ansaugung Turbolader, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 2.982 l
    Nachbehandlung DOC-, CSF- System
    Bohrung 96 mm
    Hub 103 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 13,3 1/min
    Schwenkdrehmoment 34 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 117 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 117 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,3 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2105 mm70 mm
    Stiel1115 mm80 mm
    Löffel1100 mm70 mm
    Positionierung *11140 mm95 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfeder.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 7 Stück
    Tragrollen (je Seite) 1 Stück
    Anzahl der Bodenplatten (je Seite) 44 Stück
    Laufrollenschutz 1 Stück

    Fahrantrieb

    Fahrantrieb Seperater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,3 km/h
    Max. Traktionskraft 117 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 13,3 min-1
    Schwenkdrehmoment 34 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 99 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 200 l
    Motorkühlmittel 18,7 l
    Motoröl 19,1 l
    Schwenkwerk 3,2 l
    Fahrantrieb (je Seite) 4,2 l
    Hydrauliksystem 155 l
    Hydrauliköltank 61 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte500 mm2,1 m15.300 kg48 kPa
    2,52 m15.400 kg48 kPa
    3,01 m15.400 kg48 kPa
    Dreistegplatte600 mm2,1 m15.500 kg41 kPa
    2,52 m15.600 kg41 kPa
    3,01 m15.600 kg41 kPa
    Dreistegplatte700 mm2,1 m15.700 kg35 kPa
    2,52 m15.800 kg35 kPa
    3,01 m15.900 kg36 kPa
    *1
    • *1: 0,52 m³ (ISO gehäuft), Löffelgewicht 410 kg; Gegengewicht 3.550 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    50012.700 kg2.490 mm
    60012.900 kg2.590 mm
    700 *113.100 kg2.690 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 3.550 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 1.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 1.720 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,1 m
    Gewicht 530 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,52 m
    Gewicht 610 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 3,01 m
    Gewicht 680 kg

    Löffel

    Löffel Größe 0,52 m³
    Löffel Gewicht 410 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,1 m104 kN77 kN
    2,52 m104 kN69 kN
    3,01 m104 kN61 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,12,523,01
    A Max. Reichweite8.050 mm8.380 mm8.850 mm
    A' Max. Reichweite (am Boden)7.900 mm8.240 mm8.720 mm
    B Max. Grabtiefe5.070 mm5.490 mm5.980 mm
    B' Max. Grabtiefe für Niveau 2,44 m4.840 mm5.270 mm5.790 mm
    C Max. Reichhöhe9.010 mm9.290 mm9.680 mm
    D Max. Schütthöhe6.550 mm6.380 mm7.230 mm
    D' Min. Schütthöhe2.910 mm2.510 mm2.130 mm
    E Min. Schwenkradius2.100 mm2.190 mm2.540 mm
    F Max. Grabtiefe vertikale Wand4.410 mm4.710 mm5.170 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 2.880 mm
    B Unterwagenlänge 3.580 mm
    *C Freiraum unter Gegengewicht 830 mm
    D Heckschwenkradius 1.490 mm
    D' Länge hinten 1.490 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.790 mm
    F' Gesamthöhe des Handlaufs 2.810 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 2.870 mm
    *G Mindestbodenfreiheit 410 mm
    H Spurweite 1.990 mm
    I Kettenplattenbreite 500 mm
    J Unterwagenbreite 2.490 mm
    K Gesamtbreite 2.490 mm
    *L Laufwerkshöhe mit Dreistegplatten 790 mm

    Stiel Option 1

    Stiel 2,1 m
    M Gesamtlänge 7.370 mm
    N Gesamthöhe des Auslegers 2.780 mm

    Stiel Option 2

    Stiel 2,52 m
    M Gesamtlänge 7.370 mm
    N Gesamthöhe des Auslegers 2.930 mm

    Stiel Option 3

    Stiel Option 3,01 m
    M Gesamtlänge 7.400 mm
    N Gesamthöhe des Auslegers 2.850 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 73 kW
    ISO 9249 (netto) 99,25 PS
    ISO 14396 (netto) 74 kW
    ISO 14396 (netto) 100,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell TOYOTA INDUSTRIES CORPORATION 1KDE
    Maximales Drehmoment 390 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.700 1/min
    Ansaugung Turbolader, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 2.982 l
    Nachbehandlung DOC-, CSF- System
    Bohrung 96 mm
    Hub 103 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 13,3 1/min
    Schwenkdrehmoment 34 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 117 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 117 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,3 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2105 mm70 mm
    Stiel1115 mm80 mm
    Löffel1100 mm70 mm
    Positionierung *11140 mm95 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfeder.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 7 Stück
    Tragrollen (je Seite) 1 Stück
    Anzahl der Bodenplatten (je Seite) 44 Stück
    Laufrollenschutz 1 Stück

    Fahrantrieb

    Fahrantrieb Seperater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,3 km/h
    Max. Traktionskraft 117 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 13,3 min-1
    Schwenkdrehmoment 34 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 99 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 200 l
    Motorkühlmittel 18,7 l
    Motoröl 19,1 l
    Schwenkwerk 3,2 l
    Fahrantrieb (je Seite) 4,2 l
    Hydrauliksystem 155 l
    Hydrauliköltank 61 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Kunststoffplatte500 mm2,1 m15.200 kg47 kPa
    2,52 m15.200 kg47 kPa
    3,01 m15.300 kg48 kPa
    *1
    • *1: 0,52 m³ (ISO gehäuft), Löffelgewicht 410 kg; Gegengewicht 3.550 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    500 *112.500 kg2.490 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 3.550 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 1.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 1.720 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,1 m
    Gewicht 530 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,52 m
    Gewicht 610 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 3,01 m
    Gewicht 680 kg

    Löffel

    Löffel Größe 0,52 m³
    Löffel Gewicht 410 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,1 m104 kN77 kN
    2,52 m104 kN69 kN
    3,01 m104 kN61 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,12,523,01
    A Max. Reichweite8.050 mm8.380 mm8.850 mm
    A' Max. Reichweite (am Boden)7.900 mm8.240 mm8.720 mm
    B Max. Grabtiefe5.070 mm5.490 mm5.980 mm
    B' Max. Grabtiefe für Niveau 2,44 m4.840 mm5.270 mm5.790 mm
    C Max. Reichhöhe9.010 mm9.290 mm9.680 mm
    D Max. Schütthöhe6.550 mm6.380 mm7.230 mm
    D' Min. Schütthöhe2.910 mm2.510 mm2.130 mm
    E Min. Schwenkradius2.100 mm2.190 mm2.540 mm
    F Max. Grabtiefe vertikale Wand4.410 mm4.710 mm5.170 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 2.880 mm
    B Unterwagenlänge 3.580 mm
    *C Freiraum unter Gegengewicht 830 mm
    D Heckschwenkradius 1.490 mm
    D' Länge hinten 1.490 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.790 mm
    F' Gesamthöhe des Handlaufs 2.810 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 2.870 mm
    *G Mindestbodenfreiheit 410 mm
    H Spurweite 1.990 mm
    I Kettenplattenbreite 500 mm
    J Unterwagenbreite 2.490 mm
    K Gesamtbreite 2.490 mm
    *L Laufwerkshöhe mit Dreistegplatten 790 mm

    Stiel Option 1

    Stiel 2,1 m
    M Gesamtlänge 7.370 mm
    N Gesamthöhe des Auslegers 2.780 mm

    Stiel Option 2

    Stiel 2,52 m
    M Gesamtlänge 7.370 mm
    N Gesamthöhe des Auslegers 2.930 mm

    Stiel Option 3

    Stiel Option 3,01 m
    M Gesamtlänge 7.400 mm
    N Gesamthöhe des Auslegers 2.850 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 73 kW
    ISO 9249 (netto) 99,25 PS
    ISO 14396 (netto) 74 kW
    ISO 14396 (netto) 100,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell TOYOTA INDUSTRIES CORPORATION 1KDE
    Maximales Drehmoment 390 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.700 1/min
    Ansaugung Turbolader, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 2.982 l
    Nachbehandlung DOC-, CSF- System
    Bohrung 96 mm
    Hub 103 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 13,3 1/min
    Schwenkdrehmoment 34 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 117 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 117 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,3 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2105 mm70 mm
    Stiel1115 mm80 mm
    Löffel1100 mm70 mm
    Positionierung *11140 mm95 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfeder.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 7 Stück
    Tragrollen (je Seite) 1 Stück
    Anzahl der Bodenplatten (je Seite) 44 Stück
    Laufrollenschutz 1 Stück

    Fahrantrieb

    Fahrantrieb Seperater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,3 km/h
    Max. Traktionskraft 117 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 13,3 min-1
    Schwenkdrehmoment 34 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 99 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 200 l
    Motorkühlmittel 18,7 l
    Motoröl 19,1 l
    Schwenkwerk 3,2 l
    Fahrantrieb (je Seite) 4,2 l
    Hydrauliksystem 155 l
    Hydrauliköltank 61 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte500 mm2,1 m14.700 kg46 kPa
    2,52 m14.800 kg46 kPa
    3,01 m14.800 kg47 kPa
    Dreistegplatte600 mm2,1 m14.900 kg39 kPa
    2,52 m15.000 kg39 kPa
    3,01 m15.100 kg39 kPa
    Dreistegplatte700 mm2,1 m15.200 kg34 kPa
    2,52 m15.200 kg34 kPa
    3,01 m15.300 kg34 kPa
    *1
    • *1: 0,52 m³ (ISO gehäuft), Löffelgewicht 410 kg; Gegengewicht 3.550 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    50011.600 kg2.490 mm
    60011.900 kg2.590 mm
    700 *112.100 kg2.690 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 3.550 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 1.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 1.720 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,1 m
    Gewicht 530 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,52 m
    Gewicht 610 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 3,01 m
    Gewicht 680 kg

    Löffel

    Löffel Größe 0,52 m³
    Löffel Gewicht 410 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,1 m104 kN77 kN
    2,52 m104 kN69 kN
    3,01 m104 kN61 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,12,523,01
    A Max. Reichweite8.000 mm8.370 mm8.850 mm
    A' Max. Reichweite (am Boden)7.850 mm8.230 mm8.720 mm
    B Max. Grabtiefe4.840 mm5.240 mm5.730 mm
    B' Max. Grabtiefe für Niveau 2,44 m4.710 mm5.120 mm5.620 mm
    C Max. Reichhöhe9.160 mm9.480 mm9.910 mm
    D Max. Schütthöhe6.710 mm7.020 mm7.450 mm
    D' Min. Schütthöhe2.990 mm2.600 mm2.260 mm
    E Min. Schwenkradius1.850 mm1.930 mm2.100 mm
    F Max. Grabtiefe vertikale Wand3.920 mm4.270 mm4.750 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 2.880 mm
    B Unterwagenlänge 3.580 mm
    *C Freiraum unter Gegengewicht 830 mm
    D Heckschwenkradius 1.490 mm
    D' Länge hinten 1.490 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.790 mm
    F' Gesamthöhe des Handlaufs 2.810 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 2.870 mm
    *G Mindestbodenfreiheit 410 mm
    H Spurweite 1.990 mm
    I Kettenplattenbreite 500 mm
    J Unterwagenbreite 2.490 mm
    K Gesamtbreite 2.490 mm
    *L Laufwerkshöhe mit Dreistegplatten 790 mm

    Stiel Option 1

    Stiel 2,1 m
    M Gesamtlänge 7.330 mm
    N Gesamthöhe des Auslegers 2.510 mm

    Stiel Option 2

    Stiel 2,52 m
    M Gesamtlänge 7.310 mm
    N Gesamthöhe des Auslegers 2.660 mm

    Stiel Option 3

    Stiel Option 3,01 m
    M Gesamtlänge 7.310 mm
    N Gesamthöhe des Auslegers 2.600 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 73 kW
    ISO 9249 (netto) 99,25 PS
    ISO 14396 (netto) 74 kW
    ISO 14396 (netto) 100,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell TOYOTA INDUSTRIES CORPORATION 1KDE
    Maximales Drehmoment 390 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.700 1/min
    Ansaugung Turbolader, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 2.982 l
    Nachbehandlung DOC-, CSF- System
    Bohrung 96 mm
    Hub 103 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 13,3 1/min
    Schwenkdrehmoment 34 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 117 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 117 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,3 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2105 mm70 mm
    Stiel1115 mm80 mm
    Löffel1100 mm70 mm
    Positionierung *11140 mm95 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfeder.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 7 Stück
    Tragrollen (je Seite) 1 Stück
    Anzahl der Bodenplatten (je Seite) 44 Stück
    Laufrollenschutz 1 Stück

    Fahrantrieb

    Fahrantrieb Seperater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,3 km/h
    Max. Traktionskraft 117 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 13,3 min-1
    Schwenkdrehmoment 34 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 99 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 200 l
    Motorkühlmittel 18,7 l
    Motoröl 19,1 l
    Schwenkwerk 3,2 l
    Fahrantrieb (je Seite) 4,2 l
    Hydrauliksystem 155 l
    Hydrauliköltank 61 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Kunststoffplatte500 mm2,1 m14.600 kg45 kPa
    2,52 m14.600 kg46 kPa
    3,01 m14.700 kg46 kPa
    *1
    • *1: 0,52 m³ (ISO gehäuft), Löffelgewicht 410 kg; Gegengewicht 3.550 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    500 *111.500 kg2.490 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 3.550 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 1.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 1.720 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,1 m
    Gewicht 530 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,52 m
    Gewicht 610 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 3,01 m
    Gewicht 680 kg

    Löffel

    Löffel Größe 0,52 m³
    Löffel Gewicht 410 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,1 m104 kN77 kN
    2,52 m104 kN69 kN
    3,01 m104 kN61 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,12,523,01
    A Max. Reichweite8.000 mm8.370 mm8.850 mm
    A' Max. Reichweite (am Boden)7.850 mm8.230 mm8.720 mm
    B Max. Grabtiefe4.840 mm5.240 mm5.730 mm
    B' Max. Grabtiefe für Niveau 2,44 m4.710 mm5.120 mm5.620 mm
    C Max. Reichhöhe9.160 mm9.480 mm9.910 mm
    D Max. Schütthöhe6.710 mm7.020 mm7.450 mm
    D' Min. Schütthöhe2.990 mm2.600 mm2.260 mm
    E Min. Schwenkradius1.850 mm1.930 mm2.100 mm
    F Max. Grabtiefe vertikale Wand3.920 mm4.270 mm4.750 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 2.880 mm
    B Unterwagenlänge 3.580 mm
    *C Freiraum unter Gegengewicht 830 mm
    D Heckschwenkradius 1.490 mm
    D' Länge hinten 1.490 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.790 mm
    F' Gesamthöhe des Handlaufs 2.810 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 2.870 mm
    *G Mindestbodenfreiheit 410 mm
    H Spurweite 1.990 mm
    I Kettenplattenbreite 500 mm
    J Unterwagenbreite 2.490 mm
    K Gesamtbreite 2.490 mm
    *L Laufwerkshöhe mit Dreistegplatten 790 mm

    Stiel Option 1

    Stiel 2,1 m
    M Gesamtlänge 7.330 mm
    N Gesamthöhe des Auslegers 2.510 mm

    Stiel Option 2

    Stiel 2,52 m
    M Gesamtlänge 7.310 mm
    N Gesamthöhe des Auslegers 2.660 mm

    Stiel Option 3

    Stiel Option 3,01 m
    M Gesamtlänge 7.310 mm
    N Gesamthöhe des Auslegers 2.600 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 73 kW
    ISO 9249 (netto) 99,25 PS
    ISO 14396 (netto) 74 kW
    ISO 14396 (netto) 100,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell TOYOTA INDUSTRIES CORPORATION 1KDE
    Maximales Drehmoment 390 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.700 1/min
    Ansaugung Turbolader, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 2.982 l
    Nachbehandlung DOC-, CSF- System
    Bohrung 96 mm
    Hub 103 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 13,3 1/min
    Schwenkdrehmoment 34 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 117 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 117 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,3 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2105 mm70 mm
    Stiel1115 mm80 mm
    Löffel1100 mm70 mm
    Positionierung *11140 mm95 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfeder.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 7 Stück
    Tragrollen (je Seite) 1 Stück
    Anzahl der Bodenplatten (je Seite) 44 Stück
    Laufrollenschutz 1 Stück

    Fahrantrieb

    Fahrantrieb Seperater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,3 km/h
    Max. Traktionskraft 117 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 13,3 min-1
    Schwenkdrehmoment 34 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 99 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 200 l
    Motorkühlmittel 18,7 l
    Motoröl 19,1 l
    Schwenkwerk 3,2 l
    Fahrantrieb (je Seite) 4,2 l
    Hydrauliksystem 155 l
    Hydrauliköltank 61 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte500 mm2,1 m15.700 kg49 kPa
    2,52 m15.800 kg50 kPa
    3,01 m15.900 kg50 kPa
    Dreistegplatte600 mm2,1 m16.000 kg42 kPa
    2,52 m16.000 kg42 kPa
    3,01 m16.100 kg42 kPa
    Dreistegplatte700 mm2,1 m16.200 kg36 kPa
    2,52 m16.200 kg36 kPa
    3,01 m16.300 kg37 kPa
    *1
    • *1: 0,52 m³ (ISO gehäuft), Löffelgewicht 410 kg; Gegengewicht 3.550 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    50012.700 kg2.490 mm
    60012.900 kg2.590 mm
    700 *113.100 kg2.690 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 3.550 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 1.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 1.720 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,1 m
    Gewicht 530 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,52 m
    Gewicht 610 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 3,01 m
    Gewicht 680 kg

    Löffel

    Löffel Größe 0,52 m³
    Löffel Gewicht 410 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,1 m104 kN77 kN
    2,52 m104 kN69 kN
    3,01 m104 kN61 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,12,523,01
    A Max. Reichweite8.000 mm8.370 mm8.850 mm
    A' Max. Reichweite (am Boden)7.850 mm8.230 mm8.720 mm
    B Max. Grabtiefe4.840 mm5.240 mm5.730 mm
    B' Max. Grabtiefe für Niveau 2,44 m4.710 mm5.120 mm5.620 mm
    C Max. Reichhöhe9.160 mm9.480 mm9.910 mm
    D Max. Schütthöhe6.710 mm7.020 mm7.450 mm
    D' Min. Schütthöhe2.990 mm2.600 mm2.260 mm
    E Min. Schwenkradius1.850 mm1.930 mm2.100 mm
    F Max. Grabtiefe vertikale Wand3.920 mm4.270 mm4.750 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 2.880 mm
    B Unterwagenlänge 3.580 mm
    *C Freiraum unter Gegengewicht 830 mm
    D Heckschwenkradius 1.490 mm
    D' Länge hinten 1.490 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.790 mm
    F' Gesamthöhe des Handlaufs 2.810 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 2.870 mm
    *G Mindestbodenfreiheit 410 mm
    H Spurweite 1.990 mm
    I Kettenplattenbreite 500 mm
    J Unterwagenbreite 2.490 mm
    K Gesamtbreite 2.490 mm
    *L Laufwerkshöhe mit Dreistegplatten 790 mm

    Stiel Option 1

    Stiel 2,1 m
    M Gesamtlänge 7.330 mm
    N Gesamthöhe des Auslegers 2.510 mm

    Stiel Option 2

    Stiel 2,52 m
    M Gesamtlänge 7.310 mm
    N Gesamthöhe des Auslegers 2.660 mm

    Stiel Option 3

    Stiel Option 3,01 m
    M Gesamtlänge 7.310 mm
    N Gesamthöhe des Auslegers 2.600 mm
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 73 kW
    ISO 9249 (netto) 99,25 PS
    ISO 14396 (netto) 74 kW
    ISO 14396 (netto) 100,6 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell TOYOTA INDUSTRIES CORPORATION 1KDE
    Maximales Drehmoment 390 Nm
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.700 1/min
    Ansaugung Turbolader, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 2.982 l
    Nachbehandlung DOC-, CSF- System
    Bohrung 96 mm
    Hub 103 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 13,3 1/min
    Schwenkdrehmoment 34 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 117 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 117 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,3 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2105 mm70 mm
    Stiel1115 mm80 mm
    Löffel1100 mm70 mm
    Positionierung *11140 mm95 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfeder.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 7 Stück
    Tragrollen (je Seite) 1 Stück
    Anzahl der Bodenplatten (je Seite) 44 Stück
    Laufrollenschutz 1 Stück

    Fahrantrieb

    Fahrantrieb Seperater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,3 km/h
    Max. Traktionskraft 117 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkgeschwindigkeit 13,3 min-1
    Schwenkdrehmoment 34 kNm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 99 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 200 l
    Motorkühlmittel 18,7 l
    Motoröl 19,1 l
    Schwenkwerk 3,2 l
    Fahrantrieb (je Seite) 4,2 l
    Hydrauliksystem 155 l
    Hydrauliköltank 61 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Kunststoffplatte500 mm2,1 m15.600 kg49 kPa
    2,52 m15.700 kg49 kPa
    3,01 m15.700 kg49 kPa
    *1
    • *1: 0,52 m³ (ISO gehäuft), Löffelgewicht 410 kg; Gegengewicht 3.550 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    500 *112.500 kg2.490 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 3.550 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 1.330 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 1.720 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,1 m
    Gewicht 530 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,52 m
    Gewicht 610 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 3,01 m
    Gewicht 680 kg

    Löffel

    Löffel Größe 0,52 m³
    Löffel Gewicht 410 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,1 m104 kN77 kN
    2,52 m104 kN69 kN
    3,01 m104 kN61 kN
    3 m *1
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,12,523,01
    A Max. Reichweite8.000 mm8.370 mm8.850 mm
    A' Max. Reichweite (am Boden)7.850 mm8.230 mm8.720 mm
    B Max. Grabtiefe4.840 mm5.240 mm5.730 mm
    B' Max. Grabtiefe für Niveau 2,44 m4.710 mm5.120 mm5.620 mm
    C Max. Reichhöhe9.160 mm9.480 mm9.910 mm
    D Max. Schütthöhe6.710 mm7.020 mm7.450 mm
    D' Min. Schütthöhe2.990 mm2.600 mm2.260 mm
    E Min. Schwenkradius1.850 mm1.930 mm2.100 mm
    F Max. Grabtiefe vertikale Wand3.920 mm4.270 mm4.750 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 2.880 mm
    B Unterwagenlänge 3.580 mm
    *C Freiraum unter Gegengewicht 830 mm
    D Heckschwenkradius 1.490 mm
    D' Länge hinten 1.490 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.790 mm
    F' Gesamthöhe des Handlaufs 2.810 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 2.870 mm
    *G Mindestbodenfreiheit 410 mm
    H Spurweite 1.990 mm
    I Kettenplattenbreite 500 mm
    J Unterwagenbreite 2.490 mm
    K Gesamtbreite 2.490 mm
    *L Laufwerkshöhe mit Dreistegplatten 790 mm

    Stiel Option 1

    Stiel 2,1 m
    M Gesamtlänge 7.330 mm
    N Gesamthöhe des Auslegers 2.510 mm

    Stiel Option 2

    Stiel 2,52 m
    M Gesamtlänge 7.310 mm
    N Gesamthöhe des Auslegers 2.660 mm

    Stiel Option 3

    Stiel Option 3,01 m
    M Gesamtlänge 7.310 mm
    N Gesamthöhe des Auslegers 2.600 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Downloads

Hitachi ZX130-7 und ZX135US-7 (Deutsch) 10.26 MB
Download

Hitachi ZX130-7 und ZX135US-7 (Englisch) 8.84 MB
Download

KTEG CoPilot (Deutsch) 2.53 MB
Download

Flyer Leica (Deutsch) 10.47 MB
Download

Hitachi ZX135US-7 (Polnisch) 10.25 MB
Download

Broszura CoPilot Polska (Polnisch) 2.85 MB
Download
