ZX530-6

Betriebsgewicht: 52.701 kg
Löffelvolumen: 4,5
Motorleistung: 270 kW
Leistung
Sicherheit
Umweltfreundlichkeit
Wartung
Komfort/Kabine

Technische Daten

Modell
  • ZX530LCH-6
  • MOTOR

    Modell Isuzu AQ‑6UZ1X
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Nachbehandlung DOC- und SCR-System
    Hubraum 9,839 l
    Hub 145 mm
    Bohrung 120 mm
    Maximales Drehmoment 1.435 Nm
    Drehzahl Maximales Drehmoment 1.500 1/min

    Nennleistung

    ISO 14396 (netto) 270 kW
    ISO 14396 (netto) 367 PS
    SAE J1349 (netto) 270 kW
    SAE J1349 (netto) 367 PS
    Drehzahl bei Nennleistung 2.000 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 170 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (Für alle Axialkolbenpumpen) 400 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 34 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 2 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 31,9 MPa
    Schwenkkreis 28,4 MPa
    Fahrkreis 35,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 35,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2170 mm115 mm
    Stiel1190 mm130 mm
    Löffel1170 mm120 mm
  • UNTERWAGEN

    Ketten Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Ketten-spanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 3 Stück
    Anzahl der Bodenplatten (je Seite) 49 Stück
    Kettenführung 1 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken Axialkolbenmotor mit Planetengetriebe erlaubt gegenläufige Drehrichtung. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 4,4 km/h
    Fahrgeschwindigkeit Langsamgang 3,4 km/h
    Max. Traktionskraft 411 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkwerk

    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Schwenkgeschwindigkeit 9,5 min‑1
    Schwenkdrehmoment 148 kNm

    Fahrerkabine

    Breite 1.025 mm
    Höhe 1.675 mm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 107 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 675 l
    Motorkühlmittel 62 l
    Motoröl 41 l
    Schwenkwerk (je Seite) 6,5 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 510 l
    Hydrauliköltank 310 l
    DEF/AdBlue-Tank 95 l
  • GEWICHTE UND BODENDRUCK

    Option 1

    Auslegerlänge 7 m
    Auslegertyp H
    Stiellänge 3,4 m
    Stieltyp H
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm52.700 kg93 kPa
    Dreistegplatte750 mm53.700 kg76 kPa
    Dreistegplatte900 mm54.400 kg64 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 2

    Auslegerlänge 7 m
    Auslegertyp H
    Stiellänge 2,9 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm52.700 kg93 kPa
    Dreistegplatte750 mm53.700 kg76 kPa
    Dreistegplatte900 mm54.400 kg64 kPa
    *1
    • *1: Einschließlich 2,3m³ Felslöffel (ISO, gehäuft)

    Option 3

    Auslegerlänge 6,3 m
    Auslegertyp BE
    Stiellänge 2,5 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.000 kg94 kPa
    Dreistegplatte750 mm53.900 kg76 kPa
    Dreistegplatte900 mm54.600 kg64 kPa
    *1
    • *1: Einschließlich 2,3m³ Felslöffel (ISO, gehäuft)

    Option 4

    Auslegerlänge 6,3 m
    Auslegertyp BE
    Stiellänge 2,9 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm52.800 kg93 kPa
    Dreistegplatte750 mm53.800 kg76 kPa
    Dreistegplatte900 mm54.500 kg64 kPa
    *1
    • *1: Einschließlich 2,5m³ Felslöffel (ISO, gehäuft)

    Option 5

    Auslegerlänge 7 m
    Auslegertyp R
    Stiellänge 3,4 m
    Stieltyp R
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm52.800 kg93 kPa
    Dreistegplatte750 mm53.700 kg76 kPa
    Dreistegplatte900 mm54.500 kg64 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 6

    Auslegerlänge 7 m
    Auslegertyp R
    Stiellänge 2,9 m
    Stieltyp BER
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm52.800 kg93 kPa
    Dreistegplatte750 mm53.700 kg76 kPa
    Dreistegplatte900 mm54.500 kg64 kPa
    *1
    • *1: Einschließlich 2,3m³ Felslöffel (ISO, gehäuft)

    Option 7

    Auslegerlänge 6,3 m
    Auslegertyp BER
    Stiellänge 2,5 m
    Stieltyp BER
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm53.100 kg94 kPa
    Dreistegplatte750 mm54.000 kg76 kPa
    Dreistegplatte900 mm54.800 kg64 kPa
    *1
    • *1: Einschließlich 2,5m³ Felslöffel (ISO, gehäuft)

    Option 8

    Auslegerlänge 6,3 m
    Auslegertyp BER
    Stiellänge 2,9 m
    Stieltyp BER
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm52.900 kg93 kPa
    Dreistegplatte750 mm53.900 kg76 kPa
    Dreistegplatte900 mm54.600 kg64 kPa
    *1
    • *1: Einschließlich 2,5m³ Felslöffel (ISO, gehäuft)
  • GRABKRAFT LÖFFEL UND STIEL

    Ausleger Option 1

    Spezifikation 6,3 m BE / BER
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    2,5 mBE/ BER295 kN266 kN302 kN294 kN
    2 m *1BE/ BER295 kN266 kN263 kN256 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)

    Ausleger Option 2

    Spezifikation 7,0 m H / R
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    2,9 mBE/ BER295 kN266 kN263 kN256 kN
    3 m *1H/ R296 kN257 kN224 kN215 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • LÖFFEL

    LöffeltypInhalt (ISO gehäuft)Inhalt (CECE gehäuft)Breite (Ohne Seitenschneiden)Breite (Mit Seitenschneiden)Anzahl der ZähneGewicht
    Felslöffel1,9 m³1,7 m³1.480 mm1.500 mm52.070 kg
    2,1 m³1,8 m³1.560 mm1.580 mm52.170 kg
    2,3 m³2 m³1.680 mm1.700 mm52.260 kg
    2,5 m³2,2 m³1.800 mm1.820 mm52.360 kg
    Reißlöffel1,3 m³1,2 m³1.170 mm32.330 kg
    Reißzahn11.260 kg
  • ARBEITSBEREICHE

    Ausleger- / Stielkombination6,3m BE/ BER-Ausleger mit 2,5m BE/ BER-Stiel6,3m BE/ BER-Ausleger mit 2,9m BE/ BER-Stiel7,0m H/ R-Ausleger mit 2,9m BE/ BER-Stiel7,0m H/ R-Ausleger mit 3,4m H/ R-Stiel
    A Max. Reichweite10.460 mm10.750 mm11.330 mm12.060 mm
    A' Max. Reichweite (am Boden)10.190 mm10.490 mm11.080 mm11.820 mm
    B Max. Grabtiefe5.720 mm6.050 mm7.130 mm7.690 mm
    B' Max. Grabtiefe für Niveau 2,5 m5.540 mm5.890 mm6.920 mm7.550 mm
    C Max. Reichhöhe10.730 mm10.870 mm10.240 mm11.130 mm
    D Max. Schütthöhe7.390 mm7.520 mm7.170 mm7.730 mm
    D' Min. Schütthöhe3.740 mm3.320 mm3.590 mm3.010 mm
    E Min. Schwenkradius4.090 mm3.930 mm5.020 mm4.840 mm
    F Max. Grabtiefe vertikale Wand4.180 mm4.570 mm4.200 mm7.030 mm
  • ABMESSUNGEN

    Kette Bodenplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.250 mm
    B Unterwagenlänge 5.330 mm
    C Freiraum unter Gegengewicht (Ohne Bodenplattenstollen) 1.440 mm
    D Heckschwenkradius 3.670 mm
    D' Länge hinten 3.660 mm
    E Gesamtbreite des Oberwagens 3.480 mm
    F Gesamthöhe über Kabine 3.520 mm
    G Mindestbodenfreiheit (Ohne Bodenplattenstollen) 810 mm
    H Spurweite (ausgefahren) 2.920 mm
    H Spurweite (eingefahren) 2.420 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite (ausgefahren) 600mm Bodenplatten 3.520 mm
    J Unterwagenbreite (eingefahren) 600mm Bodenplatten 3.020 mm
    J Unterwagenbreite (ausgefahren) 750mm Bodenplatten 3.670 mm
    J Unterwagenbreite (eingefahren) 750mm Bodenplatten 3.170 mm
    J Unterwagenbreite (ausgefahren) 900mm Bodenplatten 3.820 mm
    J Unterwagenbreite (eingefahren) 900mm Bodenplatten 3.590 mm
    K Gesamtbreite 3.840 mm
    L Gesamtlänge 12.010 mm
    M Gesamthöhe 3.500 mm
    N Kettenhöhe 1.290 mm
    O Gesamthöhe der Maschine mit Grundausstattung 3.610 mm
    Auslegerlänge 7 m
    Auslegertyp H
    Stiellänge 3,4 m
    Stieltyp H
  • TRANSPORT

    Basismaschine (Ohne Gegengewicht)

    BodenplattenbreiteABGesamtbreite (Unterwagen eingefahren)Gewicht
    6005.620 mm3.610 mm3.020 mm32.200 kg
    7505.620 mm3.610 mm3.170 mm32.500 kg
    9005.620 mm3.610 mm3.590 mm33.200 kg

    Basismaschine mit Ausleger und ohne Laufsteg

    AuslegerlängeAuslegertypBodenplattenbreiteABGesamtbreite (Unterwagen eingefahren)Gewicht
    6.3BE600 mm9.150 mm3.610 mm3.020 mm40.100 kg
    750 mm9.150 mm3.610 mm3.170 mm40.300 kg
    900 mm9.150 mm3.610 mm3.590 mm50.000 kg
    7H600 mm9.910 mm3.610 mm3.020 mm40.000 kg
    750 mm9.910 mm3.610 mm3.170 mm40.200 kg
    900 mm9.910 mm3.610 mm3.590 mm40.900 kg

    Basismaschine mit Frontausrüstung und Laufsteg

    AuslegerlängeAuslegertypStiellängeStieltypABC
    6.3BE2,5 mBE11.660 mm3.530 mm4.300 mm
    2,9 mBE11.320 mm3.530 mm3.740 mm
    7H2,9 mBE12.100 mm3.530 mm3.600 mm
    3,4 mH12.010 mm3.530 mm3.480 mm

    Stiel und Löffel

    StiellängeStieltypLöffel (ISO gehäuft)Löffel (CECE gehäuft)ABGesamtbreiteGewicht
    2.5BE2,5 m³2,2 m³5.650 mm1.470 mm1.820 mm5.000 kg
    2.9BE2,3 m³2 m³6.030 mm1.340 mm1.700 mm4.800 kg
    3.4H1,9 m³1,7 m³6.370 mm1.470 mm1.500 mm4.800 kg

    Löffel

    Felslöffel (ISO gehäuft)Felslöffel (CECE gehäuft)ABGesamtbreiteGewicht
    1.91,7 m³2.030 mm1.480 mm1.500 mm2.070 kg
    2.11,8 m³1.950 mm1.650 mm1.580 mm2.170 kg
    2.32 m³1.950 mm1.650 mm1.700 mm2.260 kg
    2.52,2 m³1.950 mm1.650 mm1.820 mm2.360 kg

    Gegengewicht

    Gesamthöhe 1.340 mm
    Gewicht 9.780 kg

    Laufsteg

    Links vorne 44kg
    Links hinten 30kg
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX530-6 Großbagger

Der Großbagger ZX530-6 bietet als aktueller Serie-6-Bagger eine konstant hohe Leistung, sowie Reduzierung der Abgasemissionen bei gleichzeitig geringerem Kraftstoffverbrauch, selbst unter härtesten Einsatzbedingungen.

Die Maschine ist mit einem neuen Motor ausgestattet, der die Europäische Abgasnorm Stufe IV erfüllt.

Neben gestiegener Leistungseffizienz weist der ZX530-6 weitere Vorzüge auf, wie z.B. den ultimativen Fahr-und Bedienkomfort, hohe aktive und passive Sicherheit und insgesamt geringere Betriebskosten. Der ZX530-6 ist in seiner Klasse im HD-Unterwagenbereich nochmals optimiert für den schweren Erdbaueinsatz oder den Hartsteinladebetrieb.

Downloads

Hitachi ZX530-6 (sprache_) 4.88 MB
Download

Gebrauchtmaschinen

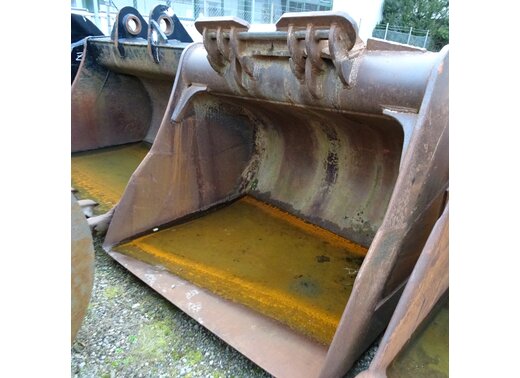

Tieflöffel 1850mm A-Lock

RefNrZ21028
Baujahr
Betriebsstunden
Preis5.900,00

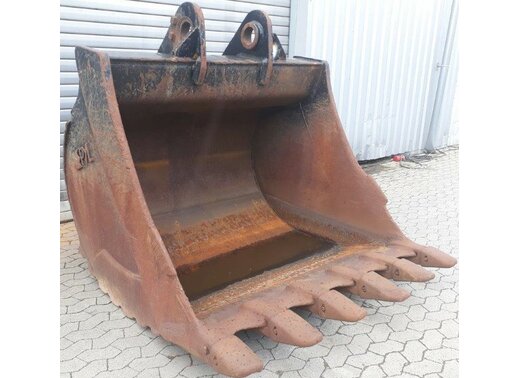

Locmatic Felstieflöffel 1800mm Festanbau
