CA1500

Betriebsgewicht: 7.050 - 8.500 kg
Motorleistung: 55 kW
Komfort/Kabine
Komfort/Kabine
Leistung
Leistung
Sicherheit
Sicherheit
Umweltfreundlichkeit
Umweltfreundlichkeit
Wartung
Wartung

Technische Daten

Modell

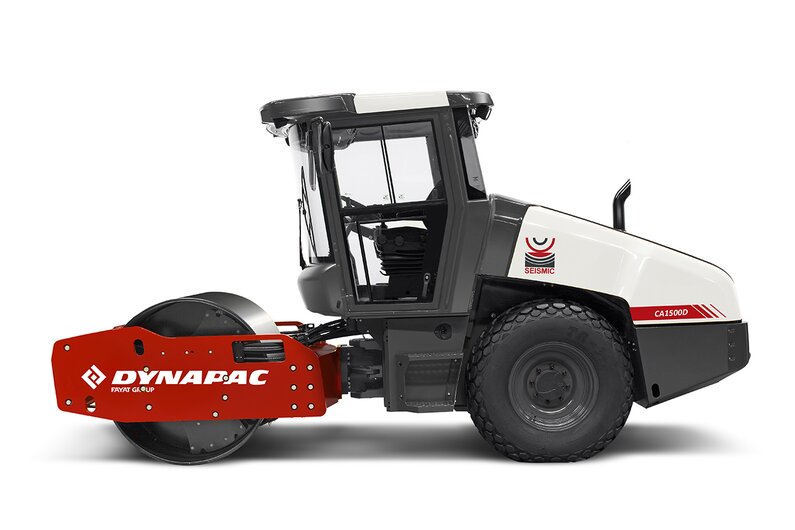

  • CA1500D

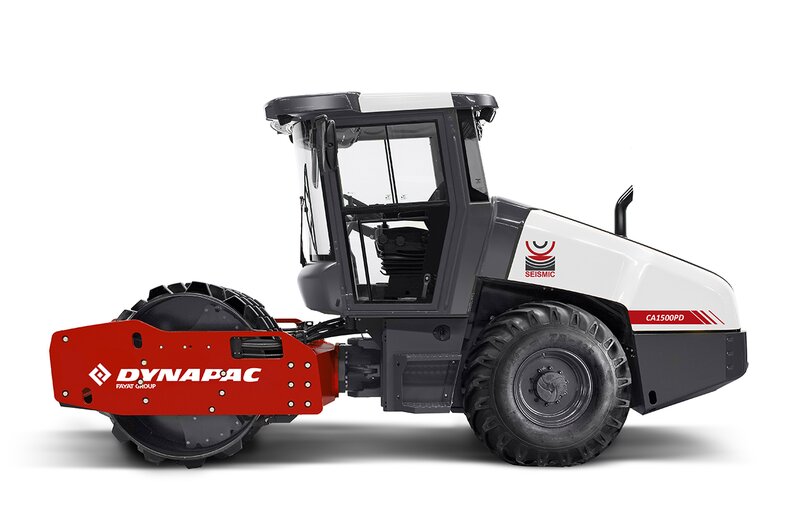

  • CA1500PD
  • MOTOR

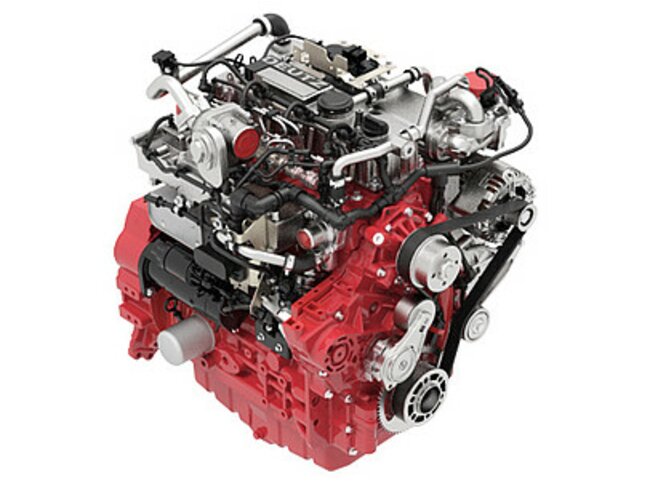

    Motor

    Hersteller Deutz
    Modell TCD 3.6 L04
    Zylinder 4 Stück
    Abgasnachbehandlung EGR, DOC, DPF
    Emissionen EU Stufe V
    Leistung (SAE J1995) 55 kW
    Leistung (SAE J1995) 75 PS
    Drehzahl bei Nennleistung 2.200 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Lichtmaschine

    Spannung 24 V
    Stromstärke 55 A

    Füllmengen

    Kraftstofftank 190 l
  • Traktion

    Fahrgeschwindigkeit

    Geschwindigkeitsstufen (Traction Control) 7 / 8 / 9 / 12 km/h
    Geschwindigkeit stufenlos (AntiSpin/HighClimb) 0 - 12 km/h

    Theoretische Steigfähigkeit ohne Vibration

    Steigfähigkeit vorwärts 45 %
    Steigfähigkeit vorwärts (AntiSpin) 55 %

    Pendelwinkel

    Pendelwinkel ± 9°

    Bereifung

    Bereifung 14,9 x 24 AW
    Reifendruck 180 kPa (1,8 kp/cm) (26 psi)
  • VERDICHTUNGSTECHNIK

    Statische Linienlast 21 kg/cm
    Nennamplitude (groß/klein) 1,8 mm / 0,8 mm
    Vibrationsfrequenz (große/kleine Amplitude) 32 Hz / 36 Hz
    Zentrifugalkraft (große/kleine Amplitude) 133 kN / 72 kN
    Achslast (Bandage / Räder) 3.600 kg / 3.600 kg
  • HYDRAULIKSYSTEM

    Fahrantrieb Hydrostatisch, mit zwei parallel geschalteten Motoren für die Hinterachse und Bandage
    Vibration Hydrostatisch
    Lenkung Hydrostatisch
    Fahrbremse Hydrostatisch im Vorwärts- und Rückwärtsgang
    Feststellbremse / Notbremse Ausfallsichere Mehrlamellenbremse in Hinterachse und Bandagenantrieb
  • KABINE

    Sicherheit

    Zertifizierung ROPS/FOPS

    Geräuschemissionen (EU-Richtlinie 2000/14/EG)

    Garantierter Schalleistungspegel, LwA 104 dB(A)
    Schalldruckpegel am Ohr des Fahrers, LpA 72 ±3 dB(A)
  • VERDICHTUNGSDATEN

  • ABMESSUNGEN

    A Radstand, Bandage und Rad 2.690 mm
    B1 Breite, vorn 1.866 mm
    B2 Breite, hinten 1.700 mm
    D Bandagendurchmesser 1.219 mm
    H1 Höhe, mit ROPS / Kabine 2.730 mm
    K1 Bodenfreiheit 320 mm
    K2 Rahmenhöhe 350 mm
    L Länge 5.280 mm
    O1 Überhang, rechts 95 mm
    O2 Überhang, links 95 mm
    R1 Wenderadius, außen 4.800 mm
    R2 Wenderadius, innen 3.100 mm
    S Bandagenmantelstärke 22 mm
    W Bandagenbreite 1.676 mm
    α Lenkwinkel ± 38°
  • Betriebsgewicht

    Betriebsgewicht mit ROPS 7.050 kg
    Betriebsgewicht mit Kabine 7.200 kg
    Bandagenteilgewicht 3.600 kg
    Schubteilgewicht 3.600 kg
    Max. Betriebsgewicht 8.500 kg
  • MOTOR

    Motor

    Hersteller Deutz
    Modell TCD 3.6 L04
    Zylinder 4 Stück
    Abgasnachbehandlung EGR, DOC, DPF
    Emissionen EU Stufe V
    Leistung (SAE J1995) 55 kW
    Leistung (SAE J1995) 75 PS
    Drehzahl bei Nennleistung 2.200 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Lichtmaschine

    Spannung 24 V
    Stromstärke 55 A

    Füllmengen

    Kraftstofftank 190 l
  • Traktion

    Fahrgeschwindigkeit

    Geschwindigkeitsstufen (Traction Control) 7 / 8 / 9 / 12 km/h
    Geschwindigkeit stufenlos (AntiSpin/HighClimb) 0 - 12 km/h

    Theoretische Steigfähigkeit ohne Vibration

    Steigfähigkeit vorwärts 45 %
    Steigfähigkeit vorwärts (AntiSpin) 55 %

    Pendelwinkel

    Pendelwinkel ± 9°

    Bereifung

    Bereifung 14,9 x 24 TR
    Reifendruck 110 kPa (1,1 kp/cm) (16 psi)
  • VERDICHTUNGSTECHNIK

    Statische Linienlast 21 kg/cm
    Nennamplitude (groß/klein) 1,8 mm / 0,8 mm
    Vibrationsfrequenz (große/kleine Amplitude) 32 Hz / 36 Hz
    Zentrifugalkraft (große/kleine Amplitude) 133 kN / 72 kN
    Achslast (Bandage / Räder) 3.700 kg / 3.600 kg
  • HYDRAULIKSYSTEM

    Fahrantrieb Hydrostatisch, mit zwei parallel geschalteten Motoren für die Hinterachse und Bandage
    Vibration Hydrostatisch
    Lenkung Hydrostatisch
    Fahrbremse Hydrostatisch im Vorwärts- und Rückwärtsgang
    Feststellbremse / Notbremse Ausfallsichere Mehrlamellenbremse in Hinterachse und Bandagenantrieb
  • KABINE

    Sicherheit

    Zertifizierung ROPS/FOPS

    Geräuschemissionen (EU-Richtlinie 2000/14/EG)

    Garantierter Schalleistungspegel, LwA 104 dB(A)
    Schalldruckpegel am Ohr des Fahrers, LpA 72 ±3 dB(A)
  • VERDICHTUNGSDATEN

  • ABMESSUNGEN

    A Radstand, Bandage und Rad 2.690 mm
    B1 Breite, vorn 1.866 mm
    B2 Breite, hinten 1.700 mm
    D Bandagendurchmesser 1.219 mm
    H1 Höhe, mit ROPS / Kabine 2.730 mm
    K1 Bodenfreiheit 330 mm
    K2 Rahmenhöhe 360 mm
    L Länge 5.280 mm
    O1 Überhang, rechts 95 mm
    O2 Überhang, links 95 mm
    R1 Wenderadius, außen 4.800 mm
    R2 Wenderadius, innen 3.100 mm
    S Bandagenmantelstärke 17 mm
    P Höhe, Stege 76 mm
    W Bandagenbreite 1.676 mm
    α Lenkwinkel ± 38°
    Anzahl Stampffüße 132 Stück
    Stampferfußfläche 84 quantityvalue_abbr_cm²
    Stampferfußhöhe 76 mm
  • Betriebsgewicht

    Betriebsgewicht mit ROPS 7.150 kg
    Betriebsgewicht mit Kabine 7.300 kg
    Bandagenteilgewicht 3.700 kg
    Schubteilgewicht 3.600 kg
    Max. Betriebsgewicht 7.700 kg
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Dynapac Walzenzug CA1500

Die kleinen Dynapac Walzenzüge eignen sich ideal für Verdichtungsarbeiten in Rohrgräben, zur Verdichtung von Straßen, Wegen und Parkplätzen. Durch die geringe Größe und außergewöhnliche Manövrierfähigkeit eignen sich diese Walzen auch für die Verdichtung von großen Gebäudefundamenten und Industriebaustellen, sowie bei beengten Platzverhältnissen in Verbindung mit Auffüllarbeiten. Die PD-Version, ausgestattet mit Stampffußbandage, ist besonders für die Verdichtung von schluffigen und lehmigen Böden geeignet.
