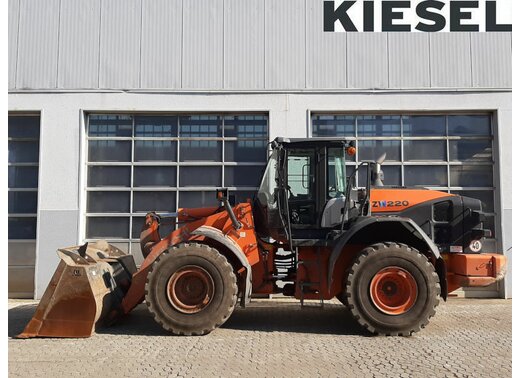

ZW220-7

Betriebsgewicht: 18.190 kg
max. Schaufelvolumen: 3,5
Motorleistung: 149 kW
Komfort/Kabine
Komfort/Kabine
Sicherheit
Sicherheit
Leistung
Leistung
Umweltfreundlichkeit
Umweltfreundlichkeit
Wartung
Wartung

Varianten

Z-Kinematik

Die bekannte Z-Kinematik hat sich seit Jahren in Radladern über alle Größenklassen hinweg bewährt. Sie zeichnet sich durch eine einfache und robuste Bauweise aus, die hohe Ausbrechkräfte erlaubt und ein schnelles Auskippen ermöglicht.

Highlift Z-Kinematik

Durch eine Erhöhung des Schaufeldrehpunktes können höhere Auskipphöhen erreicht werden.

TPD

Das drehmomentverlagernde Differential passt die Antriebskräfte auf die beiden Räder bei unterschiedlichem Fahrwiderstand an. Das Differential hat einen Sperrwert von 15% und ist nahezu verschleißfrei. Es eignet sich besonders für Asphalt, Beton und sonstige feste Untergründe.

LSD

Die durchdrehende Radseite wird mittels Lamellenpaketen abgebremst. Der Sperrwert beträgt 45% und ist somit höher als bei der TPD Variante. Dies ist vor allem bei weichem und schmierigem Untergrund von Vorteil.

Technische Daten

Modell
  • ZW220-7HL
  • ZW220LSD-7HL
  • ZW220TPD-7HL
  • ZW220LSD-7
  • ZW220TPD-7
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 196 PS
    ISO 9249 (netto) 144 kW
    ISO 14396 (netto) 203 PS
    ISO 14396 (netto) 149 kW
    Drehzahl bei Nennleistung 2.200 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Modell CUMMINS B6.7
    Luftfilter Doppeltrockenluftfilter mit Verstopfungsanzeige
    Maximales Drehmoment 990 Nm
    Emissionen Entspricht EU Stufe V
    Drehzahl Maximales Drehmoment 1.300 1/min
    Typ 4-Takt wassergekühlt, Direkteinspritzung
    Bohrung 107 mm
    Ansaugung Turbolader und Ladeluftkühler
    Nachbehandlung DOC-, DPF- und SCR-System
    Hub 124 mm
    Zylinder 6 Anzahl
    Hubraum 6,69 l
  • TRIEBSTRANG

    Getriebe Drehmomentwandler, Gegenwellen-Lastschaltautomatikgetriebe mit elektronischer Steuerung und wählbaren Fahrprogrammen.
    Drehmomentwandler Einstufig, einphasig, drei Elemente
    Hauptkupplung Mehrscheiben im Ölbad; hydraulisch
    Kühlsystem Zwangsumlauf
    Max. Geschwindigkeit
    GangVorwärtsVorwärts Power-ModusRückwärtsRückwärts Power-Modus
    16,3 km/h6,3 km/h6,6 km/h6,7 km/h
    210,9 km/h11,4 km/h11,4 km/h12 km/h
    316 km/h17,3 km/h24,8 km/h26,9 km/h
    423,7 km/h25,7 km/h
    5 *136,3 km/h36,3 km/h
    • *1: Mit 23.5 R25 (L3) Reifen
  • ACHSE UND HINTERACHSANTRIEB

    Achspendelwinkel

    pro Richtung 12 °
    insgesamt 24 °
    Antriebssystem Allradantrieb
    Endantrieb HD-Planetengetriebe, im Ölbad
    Vorder- und Hinterachse Halbschwimmend
    Vorne Am Vorderrahmen befestigt
    Hinten Zentrale Drehzapfenlagerung
    Untersetzungs- und Differenzialgetriebe Zweistufiges Untersetzungsgetriebe mit Drehmomentausgleichsdifferenzial (TPD)

    Reifen

    Standard 23,5 R25 (L3)
  • BREMSEN

    Betriebsbremse Innnenliegende im Ölbad laufendeLamellenbremsen an allen vier Rädern.Vollhydraulische Zweikreisbremsanlage
    Feststellbremsen Federspeicher-Scheibenbremse an externer Antriebswelle
  • LENKUNG

    Typ Knicklenkung
    Lenkeinschlag (pro Seite) 37 °
    Lenkeinschlag (insgesamt) 74 °
    Zylinder Doppelt wirkender Zylinder
    Anzahl Zylinder 2 Stück
    Bohrung 70 mm
    Hub 442 mm
  • HYDRAULIKSYSTEM

    Hubarm- und Schaufelansteuerung über separate Bedienhebel oder über Joystick

    Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung
    Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen

    Hauptpumpe (zugleich Lenkungspumpe)

    Art Axialkolbenpumpe mit variablem Schluckvolumen
    Maximaler Durchfluss 275 l/min
    techdata_key_radlader_hydrauliksystem_hauptpumpezugleichlenkungspumpe__quantityumin 2.200 U/min
    Maximaler Druck 27,4 MPa

    Lüfterpumpe

    Art Zahnradpumpe mit festem Hubvolumen
    Maximaler Durchfluss 65,8 l/min
    techdata_key_radlader_hydrauliksystem_lüfterpumpe__quantityumin 2.200 U/min
    Maximaler Druck 19 MPa

    Hydraulikzylinder

    AnzahlBohrungHub
    Hubarm2130 mm880 mm
    Schaufel *11165 mm510 mm
    • *1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.

    Hydraulikspielzeiten

    Powermodus
    Hubarm anheben5,6 s
    Hubarm absenken3,3 s
    Schaufel auskippen1,5 s
    Insgesamt10,4 s
  • FÜLLMENGEN

    Kraftstofftank 255 l
    Motorkühlmittel 29 l
    Motoröl 25 l
    Drehmomentwandler und Getriebe 27 l
    Vorderachsdifferenzial und Radnaben 32 l
    Hinterachsdifferenzial und Radnaben 32 l
    Hydrauliköltank 114 l
    DEF/AdBlue-Tank 25 l
  • Abmessungen

    Technische Daten
    SchaufeltypUniversalschaufel mit UnterschraubmesserUniversalschaufel mit Unterschraubmesser
    Schaufelvolumen ISO gehäuft3,3 m³3,5 m³
    A Gesamtlänge8.880 mm8.950 mm
    B Gesamthöhe3.370 mm3.370 mm
    C Breite über Reifen2.825 mm2.825 mm
    D Radstand3.300 mm3.300 mm
    E Bodenfreiheit450 mm450 mm
    F Spurweite2.160 mm2.160 mm
    G Schaufelbreite2.910 mm2.910 mm
    H Wenderadius (Mittellinie des Außenreifens)6.010 mm6.010 mm
    H' Wenderadius (Innenreifen außen)3.530 mm3.530 mm
    H'' Wenderadius über Schaufelecke7.150 mm7.150 mm
    I Gesamtbetriebshöhe5.910 mm5.980 mm
    J Traghöhe am Schaufelbolzen430 mm430 mm
    K Höhe Schaufeldrehbolzen, Maximalhub4.490 mm4.490 mm
    L Überschüttbare Höhe Maximalhub4.180 mm4.180 mm
    M Auskipphöhe bei 45 Grad, Maximalhub3.310 mm3.260 mm
    N Reichweite bei 45 Grad, Maximalhub1.270 mm1.320 mm
    O Schürftiefe (horizontaler Schürfwinkel)190 mm190 mm
    P Max. Schaufelrückkippwinkel in Transportstellung46 °46 °
    Q Schaufelrückkippwinkel bei voller Höhe52 °52 °
    Statische Kipplast Gerade11.860 kg11.780 kg
    Statische Kipplast Geknickt 40 Grad10.420 kg10.340 kg
    Reißkraft132 kN124 kN
    Betriebsgewicht *118.560 kg18.610 kg
    • *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
  • Gewichtsänderung

    Sonderausrüstung
    SonderausrüstungBetriebsgewichtKipplast GeradeKipplast Max. geknicktGesamtbreite (Reifenflanken)GesamthöheGesamtlänge
    Reifen 23.5R25 (L3) XHA20 kg0 kg0 kg0 mm0 mm0 mm
    Reifen 23.5R25 (L5) XLDD2A600 kg520 kg470 kg15 mm30 mm-25 mm
    Reifen 23.5R25 (L5) XMINED2710 kg620 kg560 kg10 mm25 mm-20 mm
    Reifen 23.5R25R (L2) XSNOPLUS0 kg0 kg0 kg5 mm0 mm0 mm
    Reifen 23.5R25R (L3) VJT60 kg90 kg80 kg0 mm0 mm0 mm
    Unterbodenschutz170 kg140 kg130 kg0 mm0 mm0 mm
  • Schaufelauswahl
