CA5500

Betriebsgewicht: 18.000 - 18.600 kg
Motorleistung: 149 kW
Komfort/Kabine
Komfort/Kabine
Leistung
Leistung
Sicherheit
Sicherheit
Umweltfreundlichkeit
Umweltfreundlichkeit
Wartung
Wartung

Varianten

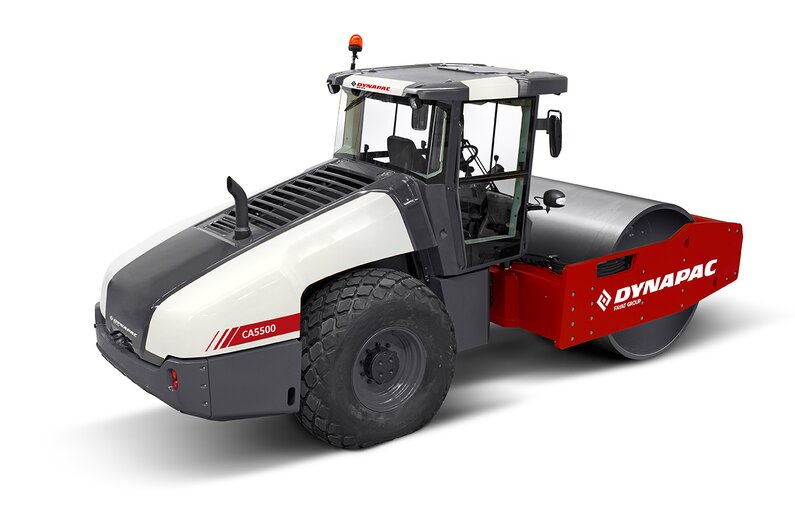

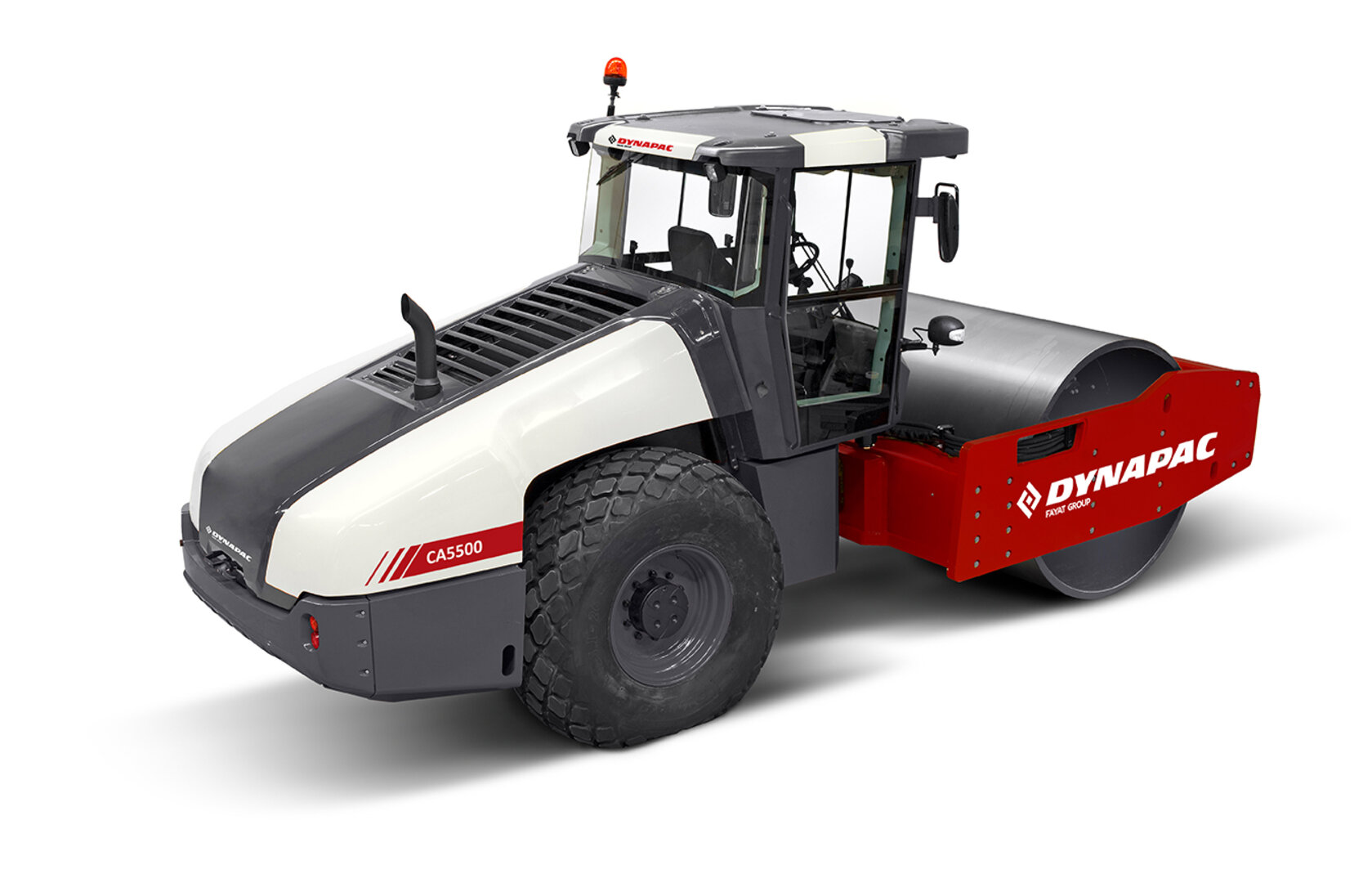

D - Glattmantelbandage

Dynapac Walzenzüge mit Glattmantelbandage (Typ D) eignen sich zum Verdichten von Sand, Kies, Schotter sowie schwach bindigen Böden und Fels.

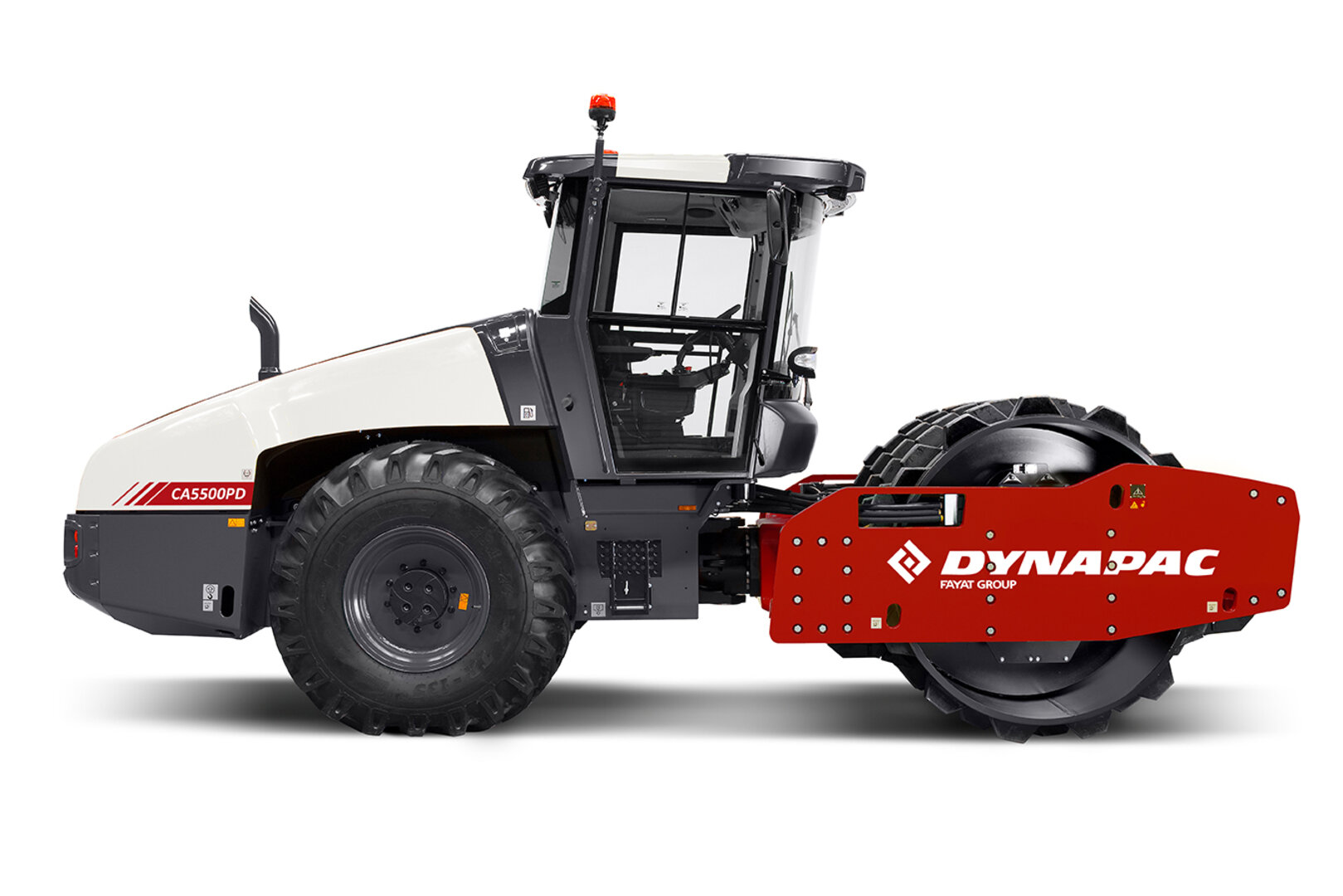

PD - Stampffußbandage

Dynapac Walzenzüge mit Stampffußbandage (Typ PD) eignen sich besonders für stark bindige Böden mit hohem Ton- oder Schluffanteil.

Technische Daten

Modell
  • CA5500D
  • CA5500PD
  • MOTOR

    Motor

    Hersteller Cummins
    Modell B 4.5
    Zylinder 4 Stück
    Abgasnachbehandlung DOC, DPF,SCR
    Emissionen EU Stufe V
    Leistung (SAE J1995) 149 kW
    Leistung (SAE J1995) 200 PS
    Drehzahl bei Nennleistung 2.200 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Lichtmaschine

    Spannung 24 V
    Stromstärke 70 A

    Füllmengen

    Kraftstofftank 255 l
    DEF/AdBlue-Tank 20 l
  • Traktion

    Fahrgeschwindigkeit

    Geschwindigkeitsstufen (Traction Control) 4,5 / 5,5 / 7 / 11 km/h
    Geschwindigkeit stufenlos (AntiSpin/HighClimb) 0 - 11 km/h

    Theoretische Steigfähigkeit ohne Vibration

    Steigfähigkeit vorwärts 45 %
    Steigfähigkeit vorwärts (AntiSpin) 48 %

    Pendelwinkel

    Pendelwinkel ± 9°

    Bereifung

    Bereifung 23,1 x 26 AW
  • VERDICHTUNGSTECHNIK

    Statische Linienlast 55 kg/cm
    Nennamplitude (groß/klein) 2,1 mm / 0,8 mm
    Vibrationsfrequenz (große/kleine Amplitude) 29 Hz / 30 Hz
    Zentrifugalkraft (große/kleine Amplitude) 360 kN / 150 kN
    Achslast (Bandage / Räder) 11.850 kg / 6.550 kg
  • HYDRAULIKSYSTEM

    Fahrantrieb Hydrostatisch, mit zwei parallel geschalteten Motoren für die Hinterachse und Bandage
    Vibration Hydrostatisch
    Lenkung Hydrostatisch
    Fahrbremse Hydrostatisch im Vorwärts- und Rückwärtsgang
    Feststellbremse / Notbremse Ausfallsichere Mehrlamellenbremse in Hinterachse und Bandagenantrieb
  • KABINE

    Sicherheit

    Zertifizierung ROPS/FOPS

    Geräuschemissionen (EU-Richtlinie 2000/14/EG)

    Garantierter Schalleistungspegel, LwA 103 dB(A)
    Schalldruckpegel am Ohr des Fahrers, LpA 72 ±3 dB(A)
  • VERDICHTUNGSDATEN

  • ABMESSUNGEN

    A Radstand, Bandage und Rad 3.100 mm
    B1 Breite, vorn 2.340 mm
    B2 Breite, hinten 2.130 mm
    D Bandagendurchmesser 1.546 mm
    H1 Höhe, mit ROPS / Kabine 2.890 mm
    K1 Bodenfreiheit 450 mm
    K2 Rahmenhöhe 450 mm
    L Länge 6.240 mm
    O1 Überhang, rechts 105 mm
    O2 Überhang, links 105 mm
    R1 Wenderadius, außen 5.800 mm
    R2 Wenderadius, innen 3.300 mm
    S Bandagenmantelstärke 48 mm
    W Bandagenbreite 2.130 mm
    α Lenkwinkel ± 38°
  • Betriebsgewicht

    Betriebsgewicht mit ROPS 18.200 kg
    Betriebsgewicht mit Kabine 18.400 kg
    Bandagenteilgewicht 11.850 kg
    Schubteilgewicht 6.550 kg
    Max. Betriebsgewicht 18.600 kg
  • MOTOR

    Motor

    Hersteller Cummins
    Modell B 4.5
    Zylinder 4 Stück
    Abgasnachbehandlung DOC, DPF,SCR
    Emissionen EU Stufe V
    Leistung (SAE J1995) 149 kW
    Leistung (SAE J1995) 200 PS
    Drehzahl bei Nennleistung 2.200 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah

    Lichtmaschine

    Spannung 24 V
    Stromstärke 70 A

    Füllmengen

    Kraftstofftank 255 l
    DEF/AdBlue-Tank 20 l
  • Traktion

    Fahrgeschwindigkeit

    Geschwindigkeitsstufen (Traction Control) 4,5 / 6 / 7,5 / 11,5 km/h
    Geschwindigkeit stufenlos (AntiSpin/HighClimb) 0 - 11,5 km/h

    Theoretische Steigfähigkeit ohne Vibration

    Steigfähigkeit vorwärts 48 %
    Steigfähigkeit vorwärts (AntiSpin) 52 %

    Pendelwinkel

    Pendelwinkel ± 9°

    Bereifung

    Bereifung 23,1 x 26 TR
  • VERDICHTUNGSTECHNIK

    Statische Linienlast 55 kg/cm
    Nennamplitude (groß/klein) 2,1 mm / 0,8 mm
    Vibrationsfrequenz (große/kleine Amplitude) 29 Hz / 30 Hz
    Zentrifugalkraft (große/kleine Amplitude) 360 kN / 150 kN
    Achslast (Bandage / Räder) 11.650 kg / 6.550 kg
  • HYDRAULIKSYSTEM

    Fahrantrieb Hydrostatisch, mit zwei parallel geschalteten Motoren für die Hinterachse und Bandage
    Vibration Hydrostatisch
    Lenkung Hydrostatisch
    Fahrbremse Hydrostatisch im Vorwärts- und Rückwärtsgang
    Feststellbremse / Notbremse Ausfallsichere Mehrlamellenbremse in Hinterachse und Bandagenantrieb
  • KABINE

    Sicherheit

    Zertifizierung ROPS/FOPS

    Geräuschemissionen (EU-Richtlinie 2000/14/EG)

    Garantierter Schalleistungspegel, LwA 103 dB(A)
    Schalldruckpegel am Ohr des Fahrers, LpA 72 ±3 dB(A)
  • VERDICHTUNGSDATEN

  • ABMESSUNGEN

    A Radstand, Bandage und Rad 3.100 mm
    B1 Breite, vorn 2.340 mm
    B2 Breite, hinten 2.130 mm
    D Bandagendurchmesser 1.518 mm
    H1 Höhe, mit ROPS / Kabine 2.890 mm
    K1 Bodenfreiheit 450 mm
    K2 Rahmenhöhe 450 mm
    L Länge 6.240 mm
    O1 Überhang, rechts 105 mm
    O2 Überhang, links 105 mm
    R1 Wenderadius, außen 5.800 mm
    R2 Wenderadius, innen 3.300 mm
    S Bandagenmantelstärke 34 mm
    P Höhe, Stege 102 mm
    W Bandagenbreite 2.130 mm
    α Lenkwinkel ± 38°
    Anzahl Stampffüße 130 Stück
    Stampferfußfläche 146 quantityvalue_abbr_cm²
    Stampferfußhöhe 102 mm
  • Betriebsgewicht

    Betriebsgewicht mit ROPS 18.000 kg
    Betriebsgewicht mit Kabine 18.200 kg
    Bandagenteilgewicht 11.650 kg
    Schubteilgewicht 6.550 kg
    Max. Betriebsgewicht 18.500 kg
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Dynapac Walzenzug CA5500

Die schweren Dynapac Walzenzüge wurden für die anspruchsvollsten Verdichtungsarbeiten entwickelt. Felsgestein kann in Schichten bis 2 Metern Stärke verdichtet werden, wobei der Durchmesser der Felsen bis zu einem Meter betragen kann. Die Dicke der Ummantelung der Glattbandage beträgt 48 mm. Dadurch ist eine lange produktive Lebensdauer bei der Verdichtung von Felsgestein, Kies und Sand gewährleistet. Für die Verdichtung von Schluff und Ton ist eine Version mit Stampffuß-Bandage erhältlich. Diese Walzen sind wegen ihrer herausragenden Verdichtungsleistung und hohen Kapazität eine großartige Investition für umfangreichere Projekte.
