CA1400

Betriebsgewicht: 6.500 - 7.350 kg
Motorleistung: 55 kW

Varianten

D - Glattmantelbandage

Dynapac Walzenzüge mit Glattmantelbandage (Typ D) eignen sich zum Verdichten von Sand, Kies, Schotter sowie schwach bindigen Böden und Fels.

PD - Stampffußbandage

Dynapac Walzenzüge mit Stampffußbandage (Typ PD) eignen sich besonders für stark bindige Böden mit hohem Ton- oder Schluffanteil.

Technische Daten

Modell
  • CA1400D
  • CA1400PD
  • MOTOR

    Motor

    Hersteller Kubota
    Modell V 3307 CR-TE5
    Zylinder 4 Stück
    Abgasnachbehandlung EGR, DOC, DPF
    Emissionen EU Stufe V
    Leistung (SAE J1995) 55 kW
    Leistung (SAE J1995) 75 PS
    Drehzahl bei Nennleistung 2.200 1/min

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapazität 100 Ah

    Lichtmaschine

    Spannung 12 V
    Stromstärke 70 A

    Füllmengen

    Kraftstofftank 117 l
  • Traktion

    Fahrgeschwindigkeit

    Geschwindigkeit 0 - 10 km/h
    Geschwindigkeitsstufen (Traction Control) 0 - 10 km/h

    Theoretische Steigfähigkeit ohne Vibration

    Steigfähigkeit vorwärts 56 %

    Pendelwinkel

    Pendelwinkel ± 9°

    Bereifung

    Bereifung 400/60-22.5 flotation
    Reifendruck 150 kPa (2,0 kp/cm²) (29 psi)
  • VERDICHTUNGSTECHNIK

    Statische Linienlast 20 kg/cm
    Nennamplitude (groß/klein) 1,7 mm / 0,8 mm
    Vibrationsfrequenz (große/kleine Amplitude) 32 Hz / 32 Hz
    Zentrifugalkraft (große/kleine Amplitude) 114 kN / 55 kN
    Achslast (Bandage / Räder) 3.400 kg / 3.100 kg
  • HYDRAULIKSYSTEM

    Fahrantrieb Hydrostatisch, mit zwei parallel geschalteten Motoren für die Hinterachse und Bandage
    Vibration Hydrostatisch
    Lenkung Hydrostatisch
    Fahrbremse Hydrostatisch im Vorwärts- und Rückwärtsgang
    Feststellbremse / Notbremse Ausfallsichere Mehrlamellenbremse in Hinterachse und Bandagenantrieb
  • KABINE

    Sicherheit

    Zertifizierung ROPS/FOPS

    Geräuschemissionen (EU-Richtlinie 2000/14/EG)

    Garantierter Schalleistungspegel, LwA 103 dB(A)
    Schalldruckpegel am Ohr des Fahrers, LpA 82 ±3 dB(A) (Kabine)
  • VERDICHTUNGSDATEN

  • ABMESSUNGEN

    A Radstand, Bandage und Rad 2.200 mm
    B1 Breite, vorn 1.870 mm
    B2 Breite, hinten 1.530 mm
    D Bandagendurchmesser 1.219 mm
    H1 Höhe, mit ROPS / Kabine 2.700 mm
    K1 Bodenfreiheit 360 mm
    K2 Rahmenhöhe 360 mm
    L Länge 4.510 mm
    O1 Überhang, rechts 95 mm
    O2 Überhang, links 95 mm
    R1 Wenderadius, außen 4.580 mm
    R2 Wenderadius, innen 2.900 mm
    S Bandagenmantelstärke 22 mm
    W Bandagenbreite 1.676 mm
    α Lenkwinkel ± 38°
  • Betriebsgewicht

    Betriebsgewicht mit ROPS 6.500 kg
    Betriebsgewicht mit Kabine 6.650 kg
    Bandagenteilgewicht 3.400 kg
    Schubteilgewicht 3.100 kg
    Max. Betriebsgewicht 7.350 kg
  • MOTOR

    Motor

    Hersteller Kubota
    Modell V 3307 CR-TE5
    Zylinder 4 Stück
    Abgasnachbehandlung EGR, DOC, DPF
    Emissionen EU Stufe V
    Leistung (SAE J1995) 55 kW
    Leistung (SAE J1995) 75 PS
    Drehzahl bei Nennleistung 2.200 1/min

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapazität 100 Ah

    Lichtmaschine

    Spannung 12 V
    Stromstärke 70 A

    Füllmengen

    Kraftstofftank 117 l
  • Traktion

    Fahrgeschwindigkeit

    Geschwindigkeit 0 - 10 km/h
    Geschwindigkeitsstufen (Traction Control) 0 - 10 km/h

    Theoretische Steigfähigkeit ohne Vibration

    Steigfähigkeit vorwärts 50 %

    Pendelwinkel

    Pendelwinkel ± 9°

    Bereifung

    Bereifung 400/60-22.5 flotation
    Reifendruck 150 kPa (2,0 kp/cm²) (29 psi)
  • VERDICHTUNGSTECHNIK

    Statische Linienlast 20 kg/cm
    Nennamplitude (groß/klein) 1,6 mm / 0,8 mm
    Vibrationsfrequenz (große/kleine Amplitude) 32 Hz / 32 Hz
    Zentrifugalkraft (große/kleine Amplitude) 114 kN / 55 kN
    Achslast (Bandage / Räder) 3.400 kg / 3.100 kg
  • HYDRAULIKSYSTEM

    Fahrantrieb Hydrostatisch, mit zwei parallel geschalteten Motoren für die Hinterachse und Bandage
    Vibration Hydrostatisch
    Lenkung Hydrostatisch
    Fahrbremse Hydrostatisch im Vorwärts- und Rückwärtsgang
    Feststellbremse / Notbremse Ausfallsichere Mehrlamellenbremse in Hinterachse und Bandagenantrieb
  • KABINE

    Sicherheit

    Zertifizierung ROPS/FOPS

    Geräuschemissionen (EU-Richtlinie 2000/14/EG)

    Garantierter Schalleistungspegel, LwA 103 dB(A)
    Schalldruckpegel am Ohr des Fahrers, LpA 82 ±3 dB(A) (Kabine)
  • VERDICHTUNGSDATEN

  • ABMESSUNGEN

    A Radstand, Bandage und Rad 2.200 mm
    B1 Breite, vorn 1.870 mm
    B2 Breite, hinten 1.530 mm
    D Bandagendurchmesser 1.209 mm
    H1 Höhe, mit ROPS / Kabine 2.710 mm
    K1 Bodenfreiheit 360 mm
    K2 Rahmenhöhe 360 mm
    L Länge 4.510 mm
    O1 Überhang, rechts 95 mm
    O2 Überhang, links 95 mm
    R1 Wenderadius, außen 4.580 mm
    R2 Wenderadius, innen 2.900 mm
    S Bandagenmantelstärke 17 mm
    P Höhe, Stege 76 mm
    W Bandagenbreite 1.676 mm
    α Lenkwinkel ± 38°
    Anzahl Stampffüße 132 Stück
    Stampferfußfläche 84 quantityvalue_abbr_cm²
    Stampferfußhöhe 76 mm
  • Betriebsgewicht

    Betriebsgewicht mit ROPS 6.500 kg
    Betriebsgewicht mit Kabine 6.650 kg
    Bandagenteilgewicht 3.400 kg
    Schubteilgewicht 3.100 kg
    Max. Betriebsgewicht 7.050 kg
Hinweis: Irrtümer und technische Änderungen vorbehalten.

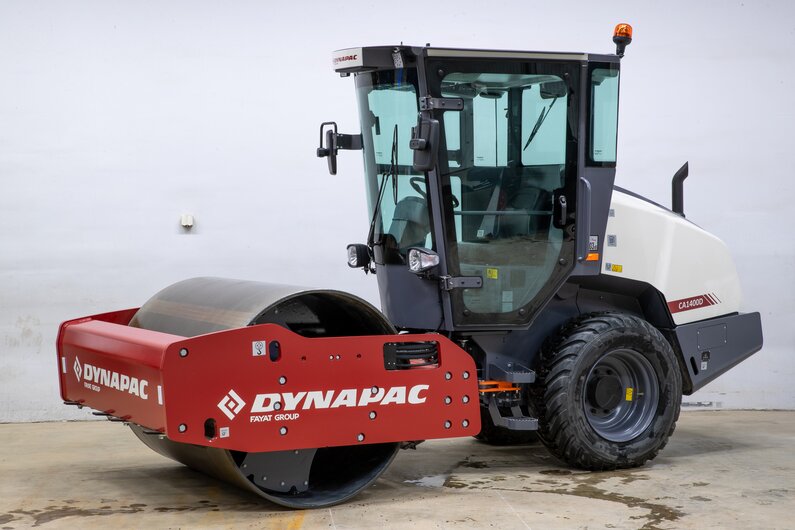

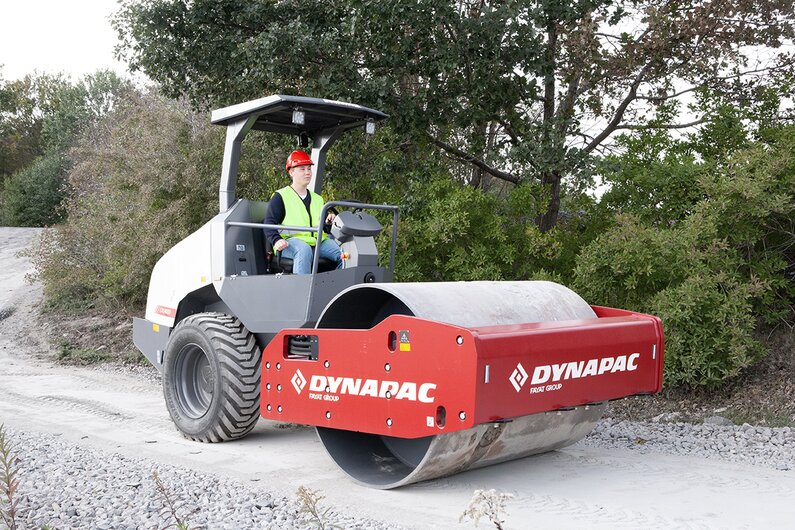

Dynapac Walzenzug CA1400

Die kleinen Dynapac Walzenzüge eignen sich ideal für Verdichtungsarbeiten in Rohrgräben, zur Verdichtung von Straßen, Wegen und Parkplätzen. Durch die geringe Größe und außergewöhnliche Manövrierfähigkeit eignen sich diese Walzen auch für die Verdichtung von großen Gebäudefundamenten und Industriebaustellen, sowie bei beengten Platzverhältnissen in Verbindung mit Auffüllarbeiten. Die PD-Version, ausgestattet mit Stampffußbandage, ist besonders für die Verdichtung von schluffigen und lehmigen Böden geeignet.

Downloads

Datenblatt CA1400D (Deutsch) 1.89 MB
Download

CA1400PD Datenblatt (Englisch) 1.59 MB
Download
