ZE19

Betriebsgewicht: 2.020 kg
Basismaschine: TB216E
Motorleistung: 18,5 kW
Onboard Ladeleistung: 6 kW
Ladedauer CEE32: 240 min
Ladedauer CEE63: 105 min
Laufzeit: 4 h
Gewicht: ca. 2.020 kg

Technische Daten

Modell
  • ZE19

  • MOTOR

    Nennleistung

    Motorleistung 18,5 kW
    Onboard Ladeleistung 6 kW
    Ladedauer CEE32 4 h
    Laufzeit 4 h

  • HYDRAULIKSYSTEM

    Art 4 Hydraulikpumpen (summenleistungsgeregelt)

    Fördermenge

    Max. Fördermenge P1 20 l/min
    Max. Fördermenge P2 20 l/min
    Max. Fördermenge P3 11,3 l/min
    Max. Fördermenge P4 6,8 l/min
    1. hydraulischer Zusatzkreis 40 l/min
    2. hydraulischer Zusatzkreis 11,3 l/min

    Druck

    Max. Druck P1 20,6 MPa
    Max. Druck P2 20,6 MPa
    Max. Druck P3 18 MPa
    Max. Druck P4 3,4 MPa
    1. hydraulischer Zusatzkreis 20,6 MPa
    2. hydraulischer Zusatzkreis 18 MPa

    techdata_group_kteg_hydrauliksystem_

    Hydrauliköltank 23 l

  • UNTERWAGEN

    Fahrgeschwindigkeit max. Schnellgang 4 km/h
    Fahrgeschwindigkeit Langsamgang 2,4 km/h
    Max. Steigfähigkeit 58 %

  • OBERWAGEN

    Schwenkwerk

    Schwenkgeschwindigkeit 8,7 1/min

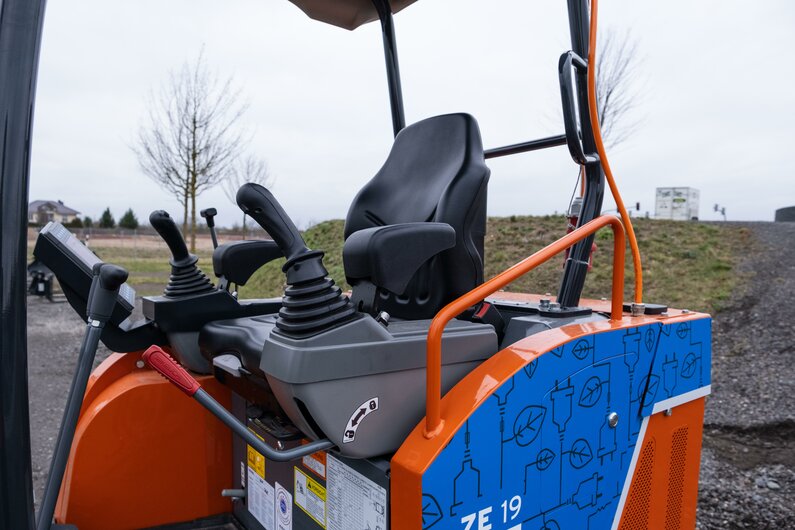

    Fahrerkabine

    Breite 980 mm

  • ABMESSUNGEN

    Abmessungen

    A Abstand Mitte Kettenrad zu Mitte Leitrad 1.155 mm
    B Unterwagenlänge 1.520 mm
    C Gegengewicht-Freiraum 460 mm
    D / D' Heckschwenkradius 1.075 mm
    E Gesamtbreite des Oberwagens 1.055 mm
    F Gesamthöhe der Kabine 2.360 mm
    G Mindestbodenfreiheit 205 mm
    H Spurweite 980 mm
    I Kettenplattenbreite 230 mm
    J Unterwagenbreite (eingefahren/verbreitert) 980 - 1.300 mm
    K Gesamtbreite (eingefahren/verbreitert) 1.055 - 1.300 mm
    L Gesamtlänge 3.870 mm
    M Gesamtlänge mit Schild 4.040 mm
    N Horizontalabstand Arbeitsausrüstung 2.800 mm
    O Planierschildhöhe 310 mm
    P Horizontalabstand Planierschild 1.200 mm

  • ARBEITSBEREICH

    A Max. Reichweite 4.090 mm
    A' Max. Reichweite am Boden 4.035 mm
    B Max. Grabtiefe 2.390 mm
    C Max. Reichhöhe 3.740 mm
    D Max. Schütthöhe 2.705 mm
    D' Min. Schütthöhe 755 mm
    E Heckschwenkradius 1.075 mm
    F Max. Grabtiefe, vertikale Wand 2.790 mm
    F' Max. Reichweite bei maximaler Grabtiefe, vertikale Wand 5.610 mm
    G Max. Planierschildeingriff 365 mm
    H Max. Planierschildhub über Boden 360 mm
    Traglast
Hinweis: Irrtümer und technische Änderungen vorbehalten.

KTEG ZE19

Mit den ZECOM (Zero Emission Construction Machinery) Baggern halten batteriebetriebene elektrische Antriebsstränge Einzug in die KTEG Raupenbagger. Da die Maschinen emissionsfrei und geräuscharm arbeiten, eignen sie sich hervorragend für den Einsatz in geschlossenen Räumen und Wohngebieten sowie in Gebieten, in denen der Betrieb von Verbrennungsmotoren gesetzlich eingeschränkt ist.
