G1200 Tele

Betriebsgewicht:	1.200	kg
max. Schaufelvolumen:	0,25	m³
Motorleistung:	18	kW

Highlights
Varianten
Technische Daten
Anbaugeräte
Downloads

Highlights

Leistung

Komfort/Kabine

Sicherheit

Leistungsstarker Motor
Antrieb
Knick-Pendelgelenk
Bereifung
Tele-Hubgerüst
Hydraulischer Schnellwechsler und Anbaugeräte
Hydrauliksystem

Leistungsstarker Motor

EU Stufe IIIA konformer Kubota-3-Zylinder-Niederemissionsmotor D902, wassergekühlt und Direkteinspritzung.

Antrieb

Automotive Steuerung der 4 schweren Poclain Radmotoren mit elektrisch einstellbarer Sperre, hydrostatischer Fahrantrieb für hohe Traktionskraft und Beschleunigung und Inchfunktion.

Knick-Pendelgelenk

Mittels des robusten und wartungsfreien Knick-Pendelgelenk können engste Wenderadien erzielt werden. Zudem haben alle vier Räder ständigen Bodenkontakt, wodurch maximale Traktion und Stabilität erzielt wird.

Bereifung

Einsatzabhängige Reifenoptionen für optimale Traktion und minimalen Verschleiß.

Tele-Hubgerüst

Hydraulisch teleskopierbares Hubgerüst

Die kraftvolle Kinematik mit Parallelführung, Schwimmstellung und besonders stabiler sowie verwindungssteifer Konstruktion des Hubgerüsts erzeugt enorme Hub- und Reißkräfte. Hinzu kommt, dass die Ladeschwinge mit den starken Hub- und Kippzylindern optimal auf die Maschine abgestimmt ist.

Hydraulischer Schnellwechsler und Anbaugeräte

Der serienmäßige hydraulische Giant-Schnellwechsler ermöglicht das Wechseln von Anbaugeräten innerhalb weniger Sekunden und bequem von der Kabine aus. In Verbindung mit dem vielfältigen Anbaugeräteprogramm ist der Giant ein Allrounder für diverse Aufgaben.

Hydrauliksystem

Leistungsstarke hydrostatisch automotive Bosch Rexroth Konstantpumpe. Serienmäßig, verbauter 3. Hydraulikkreislauf (DW), mechanisch bedient, inkl. Betätigung und Verohrung mit Schnellkupplungen für einfaches An- und Abkoppeln von hydraulischen Anbaugeräten.

Optional mit elektrisch einschaltbarer Tandempumpe (Highflow-Hydraulik) für hydraulische Anbaugeräte ausrüstbar.

Bedienerfreundlicher Arbeitsplatz
Fahrersitz
Multifunktions-Joystick

Bedienerfreundlicher Arbeitsplatz

Der großzügige Komfortfahrerstand mit ROPS/FOPS Sicherheitsverdeck inkl. Sicherheitstüren links und rechts bietet dem Bediener höchsten Schutz beim Umkippen der Maschine. Dank des großen Armaturenbretts mit ergonomisch angeordneten Bedienelementen, Anzeigen, Schaltern und Warnleuchten sowie einfachem Einstieg wird eine besonders angenehme Arbeitsumgebung geschaffen.

Fahrersitz

Mechanisch gefederter, verstellbarer Komfortsitz mit Sicherheitsgurt und einstallbaren Armlehnen für höchste Komfortansprüche.

Multifunktions-Joystick

Der Multifunktions-Joystick mit V/R Schalter ermöglicht eine kinderleichte Radladersteuerung mittels Einhebelbedienung.

Mithilfe des Joysticks wird der Hubarm sowie das Ein- und Auskippen des Kippzylinders gesteuert. Des Weiteren können die optional erhältlichen Zusatzfunktionen mithilfe des Joysticks betätigt werden. Dies ermöglicht bspw. den Betrieb hydraulischen Anbaugeräten.

Gute Rundumsicht
Beleuchtung
Transport
Rohrbruchsicherung
Sicherheitssystem

Gute Rundumsicht

Das geräumige ROPS/FOPS-konforme Sicherheitsverdeck bietet optimale Rundumsicht sowie hervorragende Sicht auf das Anbaugerät.

Beleuchtung

Der leistungsstarke Arbeitsscheinwerfer auf dem Teleskophubarm sorgt auch bei schlechten Sichtverhältnissen für hervorragende Ausleuchtung des gesamten Arbeitsbereichs. Durch die standardmäßig verbaute Straßenverkehrsbeleuchtung gemäß StVZO steht einer Straßenzulassung nichts mehr im Wege.

Transport

Integrierte Kranösen ermöglichen schnelles und einfaches Verladen und erleichtern somit den Transport.

Rohrbruchsicherung

Die Hub- und Kippzylinder können optional mit Rohrbruchsicherungsventilen ausgerüstet werden, wodurch ein effizienter Schutz vor Personenschäden erzielt wird.

Sicherheitssystem

Um die Sicherheit von Bediener, Maschine und Umwelt auf der Baustelle bestmöglich zu gewährleisten, können optional Sicherheitssysteme, wie elektrische Winkelbeschränkungen für das Anbaugerät, Rundumkennleuchten oder akustische Rückfahrwarneinrichtungen, verbaut werden.

Wartung

Varianten

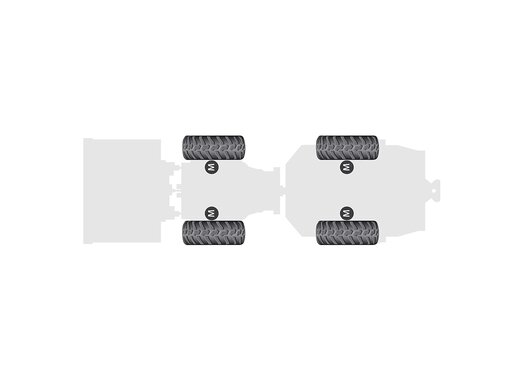

SW

Schmale Version mit 4 Radmotoren.

Tele-Hubgerüst

Durch das hydraulisch teleskopierbare Hubgerüst können höhere Auskipphöhen erreicht werden.

Technische Daten

Modell

G1200 Tele

ALLGEMEIN

Betriebsgewicht 1.200 kg

Reifen

Standard (Fahrzeugbreite) 23x8.50-12 AS* (960 mm)

Schnellwechsler

Modell GIANT Compact

Ausführung Mechanisch

MOTOR

Nennleistung

Leistung	25 PS
Leistung	18 kW

Modell	Kubota
Maximales Drehmoment	55 Nm
Typ	D902
Drehzahl Maximales Drehmoment	2.600 1/min
Zylinder	3 Stück
Abgasstufe	V

Elektrik

Betriebsspannung	12 V
Batterie	1 Stück
Batteriekapazität	77 Ah

ANTRIEB

Art	Hydraulisch 4WD mit Automotiv Kontrolle
Pendelung	2x 4,5°
Radmotoren	Poclain
Fahrgeschwindigkeit	3 - 15 km/h (1 Fahrstufe)

BREMSANLAGE

Feststellbremse Lamellenbremse hydraulisch
Hydrauliksystem

Art Bosch Rexroth

Fahrhydraulik

65 l/min

300 bar

Arbeitshydraulik

28 l/min

190 bar
FÜLLMENGEN

Kraftstofftank 46 l

Hydrauliköltank 52 l
Leistungsdaten

Maximal 750 kg

Bedingung eingezogener Hubarm

Emissionen

Schallleistungspegel nach 2000/14/EG	101 LwA dB(A)
Schwingungseffektivwert nach ISO/TR 25398	2,5 m/s²

ABMESSUNGEN

Technische Daten

Abmessungen
A Radstand	1.247 mm
B Gesamtlänge (ohne Schaufel)	2.265 mm
C Gesamtlänge (mit Schaufel)	2.927 mm
D Länge 3-Punktanbau
E Min. Höhe 3-Punktanbau
F Max. Höhe 3-Punktanbau
G Sitzhöhe	1.020 mm
H Max. Höhe mit ROPS/FOPS Sicherheitsverdeck	2.060 mm
I Max. Höhe mit ROPS/FOPS Kabine
J Höhe Drehpunkt Hubarm	1.310 mm
K Ausschütthöhe	2.060 mm
L Schaufeldrehpunkt (max. Hubhöhe)	2.740 mm
M Gesamtarbeitshöhe	3.300 mm
N Rückrollwinkel (am Boden)	43 °
O Rückrollwinkel (bei max. Hubhöhe)	50 °
P Auskippwinkel (max.)	40 °
Q Rampenwinkel (max.)	34 °
R Reifendurchmesser	0 mm
1A Radius (max. außen)	2.225 mm
1C Innenradius	978 mm
1D Min. Gesamtbreite	920 mm
S Kipplast	0 kg
T Kipplast	0 °
U Kipplast	0 °
V Kipplast	0 °
W Kipplast	0 °
X Kipplast	0 °
Y Kipplast	0 °

Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Giant G1200 Tele Kompaktradlader

Die kleinsten Giant Modelle G1100 TELE sowie G1200 TELE überzeugen durch ihre enorme Vielseitigkeit und bieten Ihnen höchste Leistung auf engstem Raum.

Der permanente Allradantrieb mit einzeln angetriebenen Rädern, einem Kick-Pendel-Gelenk sowie einer elektrisch einschaltbaren Sperre ermöglichen den spielenden Einsatz in jedem Gelände.

Zudem erreichen die kleinen Kraftpakete mit dem neuen Teleskophubarm eine Stapelhöhe von bis zu 2,30 m und glänzen dabei mit Kipplasten von bis zu zwei Drittel des Eigengewichts.
