MHL380F

Betriebsgewicht: 70.000 kg
Referenzgreifer: 1
Motorleistung: 273 kW
Komfort/Kabine
Sicherheit
Wartung
Umweltfreundlichkeit
Leistung
Fuchs

Varianten

MHL - Mobile Umschlagmaschine

Die mobilen Umschlagmaschinen sind aufgrund der Bereifung nicht Ortsgebunden und können problemlos verfahren werden. Dies bietet Ihnen die nötige Flexibilität um Ihre Arbeit noch wirtschaftlicher abzuwickeln.

Typbezeichnung 8XX - Elektro

Auf Basis der Serienmaschine ist von der kleinsten bis zur größten Maschine jedes Gerät als Elektro-Version konfigurierbar.

RHL - Raupenumschlagmaschine

Während mobile Umschlagmaschinen mit Bereifung auf geteerten oder betonierten Arbeitsflächen zum Einsatz kommen, können Maschinen mit Raupenunterwagen ihre Vorzüge auf wenig befestigtem und nachgiebigem Untergrund voll ausspielen. Auch sind Raupenmaschinen dafür konzepiert zu fahren und gleichzeitig umzuschlagen zu können.

AHL - Aufbau-Umschlagmaschine

Wenn die Umschlagmaschine an einem festen Standort zum Einsatz kommen soll, kann der stationäre Aufbau auf einem Stahl- oder Betonfundament eine sinnvolle Variante sein. Dank der soliden Verankerung kann die Maschine weitaus höher belastet werden als eine mobile Umschlagmaschine.

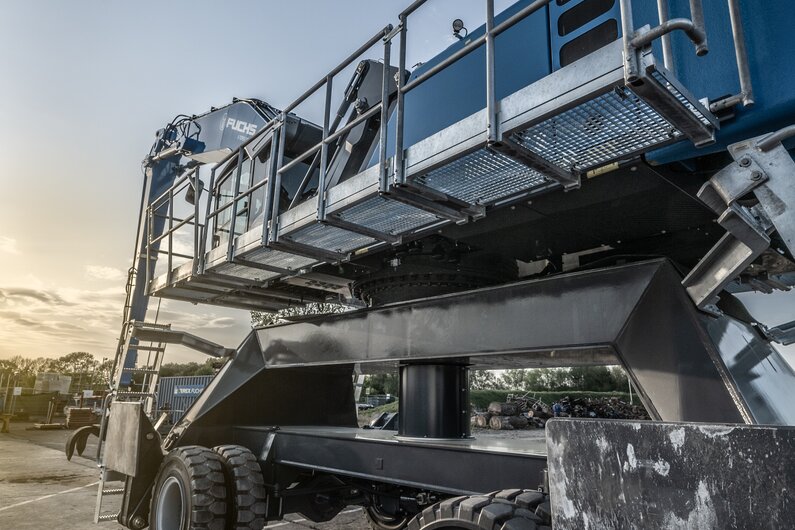

Pylon

Pylone verbessern die Sichthöhe in Schredder oder Scheren, minimieren dank des verbesserten Überblicks die Kollissionsgefahr bei unübersichtlichen Platzverhältnissen, ermöglichen eine höhere Aufschüttung von Halden und optimieren die Kinematik beim Be- und Entladen von Schiffen mit hohen Bordwänden.

Technische Daten

Modell
  • MHL380F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 65.000 kg
    Bis 70.000 kg
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 822 l
    DEF/AdBlue 85 l

    Betriebsspannung

    Betriebsspannung 24 V

    Generator

    Spannung 28 V
    Stromstärke 100 A

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 170 Ah
    Stromstärke (nach EN) 950 A

    Beleuchtungsanlage

    Oberwagen 1x H3-Scheinwerfer
    Kabinenboden 1x H3-Scheinwerfer
    Sonstige Blinker- und Heckbegrenzungsleuchten
    Hersteller und Fabrikat Deutz TCD 12.0 V6 4V
    Option 30kW Gleichstromgenerator mit Steuerung und Isolationsüberwachung, direkt über Keilriemen vom Dieselmotor angetrieben
    Bauart 6-Zylinder-V-Motor
    Motorsteuerung EMR IV
    Motortyp 4-Takt-Diesel, Common-Rail-Direkteinspritzung, Turbolader, Ladeluftkühlung, automatisches Abgasnachbehandlungssystem mit doppeltem SCR-Katalysator
    Motorleistung 273 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 12 l
    Kühlsystem Kombikühler (Kühlflüssigkeit/Ladeluft) mit geregelter Lüfterdrehzahl, optional mit Reversierfunktion
    Abgasnorm EU Stufe IV / EPA Tier 4 Final
    Luftfilterausführung Zweistufenfilter mit Sicherheitspatrone und Vorabscheidung mit Austragsventil
  • FAHRANTRIEB

    Art

    Hydrostatischer Fahrantrieb über stufenlos geregelten Axialkolbenmotor mit direkt angebautem Fahrbremsventil, an Getriebekasten geflanscht, Allradantrieb

    Fahrgeschwindigkeit

    1. Gang 8 km/h

    Max. Steigfähigkeit

    11 %

    Wenderadius

    9,9 m
  • SCHWENKWERK

    Drehkranz Innenverzahnter, doppelreihiger Kugeldrehkranz
    Antrieb Zwei 2-stufige Planetengetriebe mit integrierter Lamellenbremse, geschlossener Kreislauf
    Max. Oberwagendrehzahl 6 min‑1
    Schwenkbremse Elektrisch betätigt
    Max. Schwenkmoment 164 kNm
  • BREMSANLAGE

    Betriebsbremse Hydraulisch betätigtes Einkreis-Bremssystem, auf alle vier Radpaare wirkend
    Feststellbremse Elektrisch betätigte Scheibenbremse am Fahrantrieb, auf beide Achsen wirkend
  • UNTERWAGEN

    Vorderachse

    Art Planetentriebachse mit integrierter Trommelbremse, starr gelagert
    Max. Lenkeinschlag 30 °

    Hinterachse

    Planetenantriebsachse mit integrierter Trommelbremse, pendelnd gelagert, mit zuschaltbarer Pendelblockierung

    Abstützungen

    4-Punkt-Abstützung

    Bereifung

    Vollgummi, Elastik, 8-fach mit Zwischenringen
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Einfach 640 l/min
    Schwenkbetrieb 200 l/min
    Art REXROTH-Mobilhydraulik mit Grenzlastregelung und kraftstoffsparender Bedarfsstromregulierung. Separater Ölkühler, temperaturgeregelte Lüfterdrehzahl. Hydraulikölfilter: in den Öltank integrierte Filterelemente; kraftstoffeffizientes Arbeiten durch Rohrbruchsicherungen mit Regenerationsfunktion an den Hub- und Stielzylindern Wartungsintervall: 3000 Betriebsstunden
    Max. Arbeitsdruck 320 bar
    Hydrauliköltank 690 l
    Verfügbare Hydrauliköle Xtreme Temp / Renolin B15 VG46 / Panolin HLP Synth. 46, biologisch abbaubar
    Kühlsystem Getrennter Kühler mit geregelter Lüfterdrehzahl, optional mit Reversierfunktion
  • ABMESSUNGEN

    ABMESSUNGEN

    OBERWAGEN

    Gesamtbreite des Oberwagens 3.232 mm
    Gesamthöhe über Kabine 3.663 mm
    max. Sichthöhe Kabine 6.400 mm
    Heckschwenkradius 4.125 mm

    UNTERWAGEN

    Spurbreite 3.594 mm
    Radstand 3.600 mm
    Unterwagenlänge 6.615 mm
    Unterwagenbreite 3.716 mm
    Abstützbreite 5.699 mm
    Abstützlänge 6.615 mm
  • TRANSPORTABMESSUNGEN

    Arbeitsausrüstung Option 1

    Ausladung 18,5 m
    A 15.550 mm
    B 6.370 mm
    C 3.380 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 2

    Ausladung 20 m
    A 17.290 mm
    B 7.940 mm
    C 2.960 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 3

    Ausladung 21 m
    A 17.290 mm
    B 7.220 mm
    C 3.710 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 4

    Ausladung 21 m
    A 17.190 mm
    B 6.580 mm
    C 3.800 mm
    Arbeitsausrüstung Gekröpfter Ausleger

    Arbeitsausrüstung Option 5

    Ausladung 22 m
    A 17.300 mm
    B 6.160 mm
    C 3.590 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 6

    Ausladung 22 m
    A 17.310 mm
    B 6.210 mm
    C 4.700 mm
    Arbeitsausrüstung Gekröpfter Ausleger
  • ARBEITSBEREICH

    Empfohlene Anbaugeräte

    AusladungFuchs MehrschalengreiferSchalentypZweischalengreiferSpezifikationLasthaken
    18,5 m0,8 m³Offene oder halbgeschlossene Schalen1,4 m³Schüttgutdichte bis 2000kg/m³20 t
    1 m³Offene oder halbgeschlossene Schalen1,6 m³Schüttgutdichte bis 1700kg/m³
    1,2 m³Offene oder halbgeschlossene Schalen
    1,4 m³Offene oder halbgeschlossene Schalen
    20 m0,8 m³Offene oder halbgeschlossene Schalen1,4 m³Schüttgutdichte bis 2000kg/m³20 t
    1 m³Offene oder halbgeschlossene Schalen1,6 m³Schüttgutdichte bis 1700kg/m³
    1,2 m³Offene oder halbgeschlossene Schalen2 m³Schüttgutdichte bis 1200kg/m³
    1,4 m³Offene oder halbgeschlossene Schalen0 m³auf Anfrage
    21 m0,8 m³Offene oder halbgeschlossene Schalen1,4 m³Schüttgutdichte bis 2000kg/m³20 t
    1 m³Offene oder halbgeschlossene Schalen1,6 m³Schüttgutdichte bis 1700kg/m³
    1,2 m³Offene oder halbgeschlossene Schalen2 m³Schüttgutdichte bis 1200kg/m³
    1,4 m³Offene oder halbgeschlossene Schalen0 m³auf Anfrage
    22 m0,8 m³Offene oder halbgeschlossene Schalen1,4 m³Schüttgutdichte bis 2000kg/m³20 t
    1 m³Offene oder halbgeschlossene Schalen1,6 m³Schüttgutdichte bis 1700kg/m³
    1,2 m³Offene oder halbgeschlossene Schalen2 m³Schüttgutdichte bis 1200kg/m³
    1,4 m³Offene oder halbgeschlossene Schalen0 m³auf Anfrage

    Arbeitsausrüstung Option 1

    Ausladung 18,5 m
    Auslegerlänge 9,6 m
    Stiellänge 8 m
    Max. Ausladung 18.500 mm
    Greifertyp Mehrschalengreifer

    Arbeitsausrüstung Option 2

    Ausladung 20 m
    Auslegerlänge 11,35 m
    Stiellänge 8 m
    Max. Ausladung 8.000 mm
    Greifertyp Mehrschalengreifer

    Arbeitsausrüstung Option 3

    Ausladung 21 m
    Auslegerlänge 11,35 m
    Stiellänge 8,95 m
    Max. Ausladung 21.000 mm
    Greifertyp Mehrschalengreifer

    Arbeitsausrüstung Option 4

    Ausladung 22 m
    Auslegerlänge 11,35 m
    Stiellänge 9,9 m
    Max. Ausladung 22.000 mm
    Max. Reichtiefe Ladestiel 8.000 mm
    Max. Reichhöhe Ladestiel 22.000 mm
    Greifertyp Mehrschalengreifer

    Arbeitsausrüstung Option 5

    Ausladung 22 m
    Auslegerlänge 11,35 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 9,9 m
    Max. Ausladung 22.000 mm
    Greifertyp Mehrschalengreifer

    Arbeitsausrüstung Option 6

    Ausladung 21 m
    Auslegerlänge 11,35 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 8,95 m
    Max. Ausladung 21.000 mm
    Greifertyp Mehrschalengreifer
  • SCHALLPEGEL

    Schallleistungspegel

    Garantiert nach Richtlinie 2000/14/EG 106 LwA dB(A)
    Zulässig nach Richtlinie 2000/14/EG 107 LwA dB(A)

    Schalldruckpegel (im inneren der Kabine)

    nach Norm ISO 6396 73 LpA dB(A)
Hinweis: Irrtümer und technische Änderungen vorbehalten.

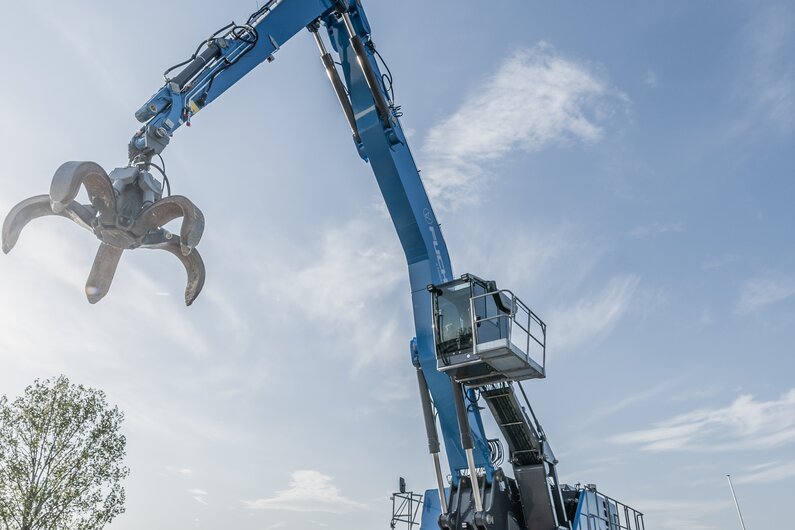

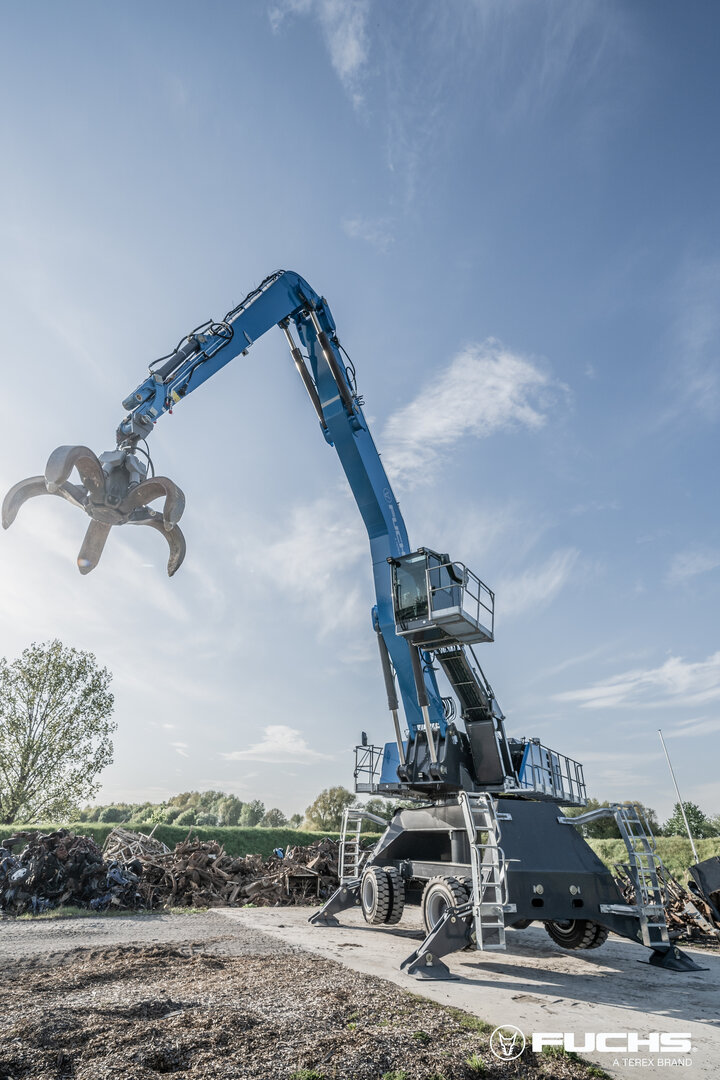

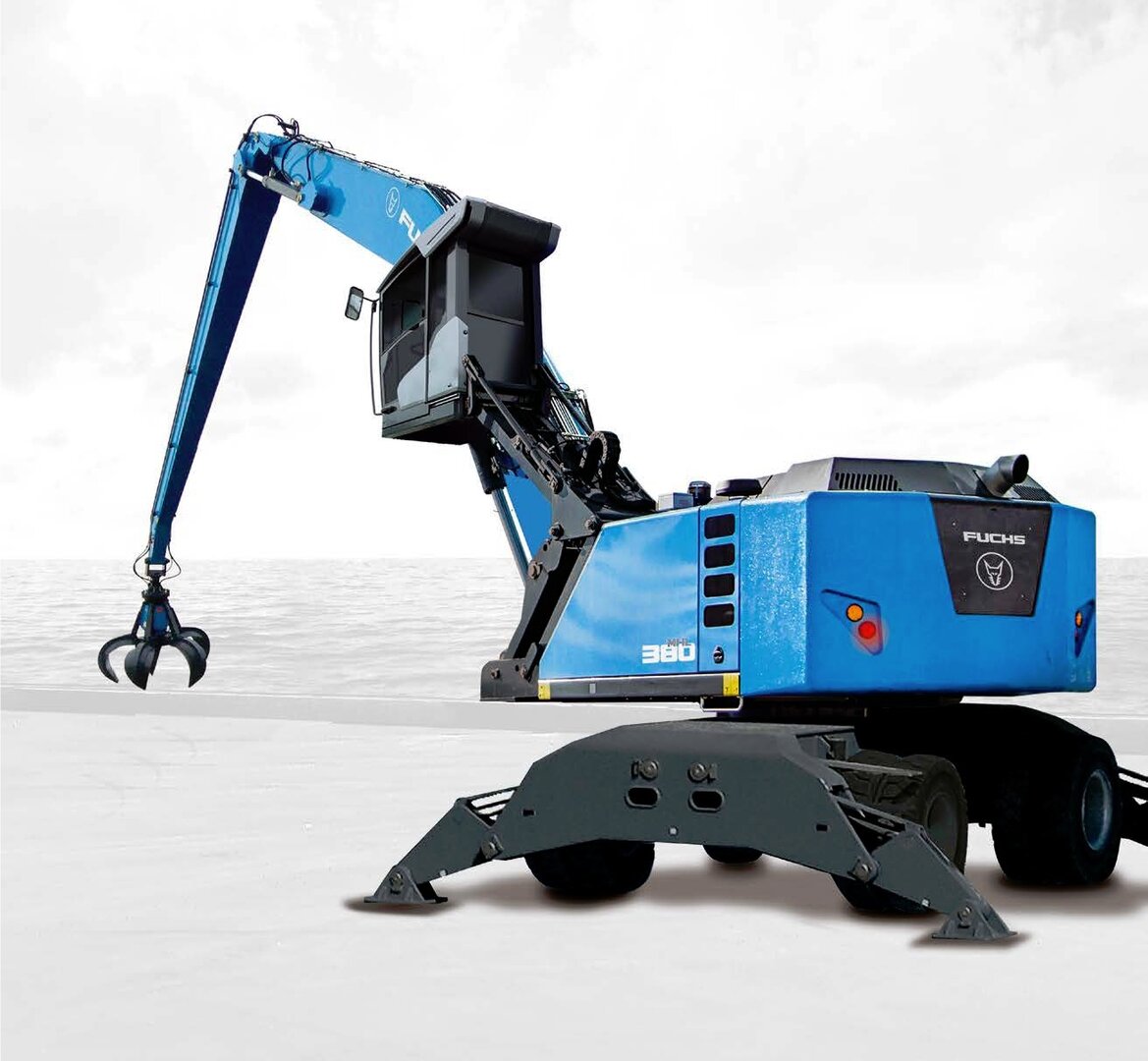

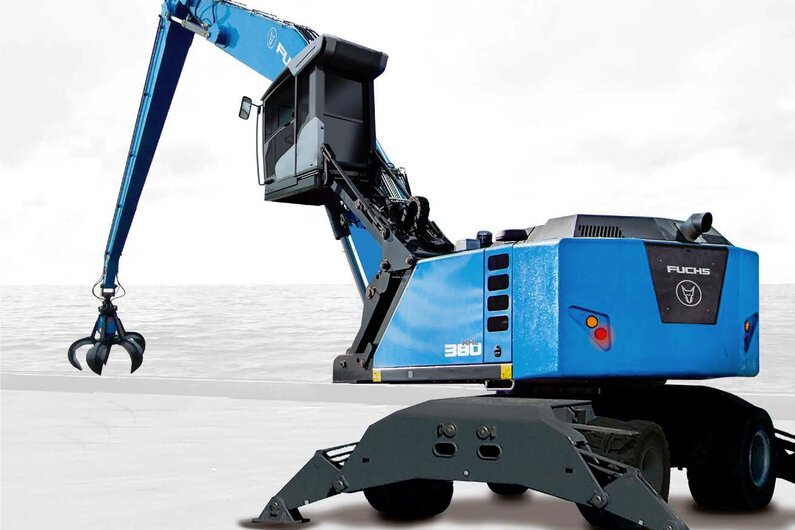

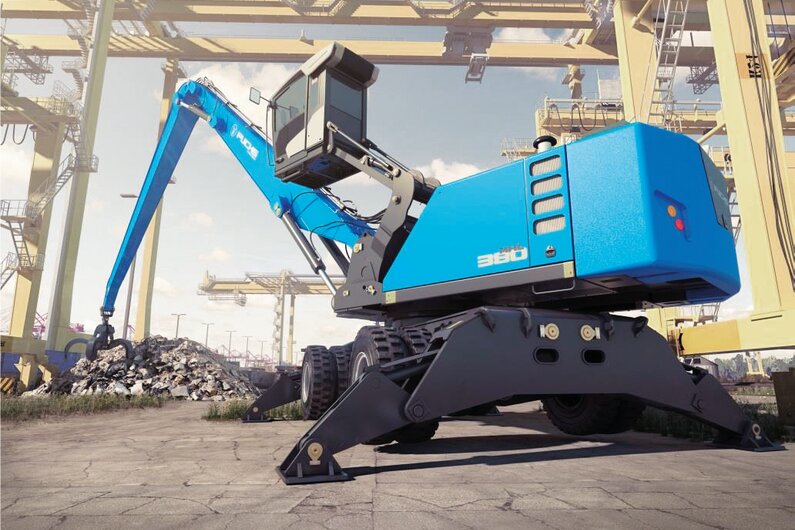

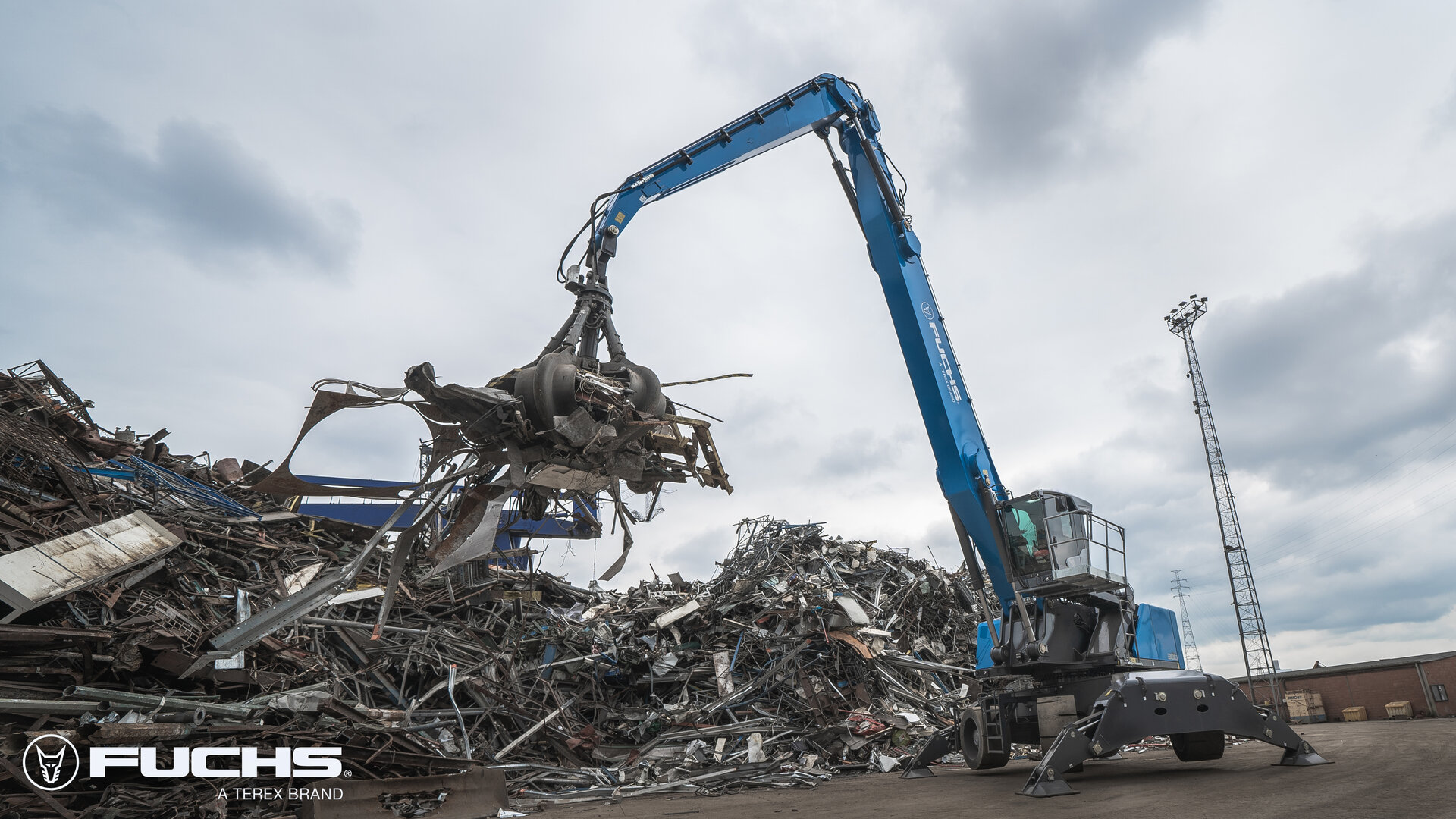

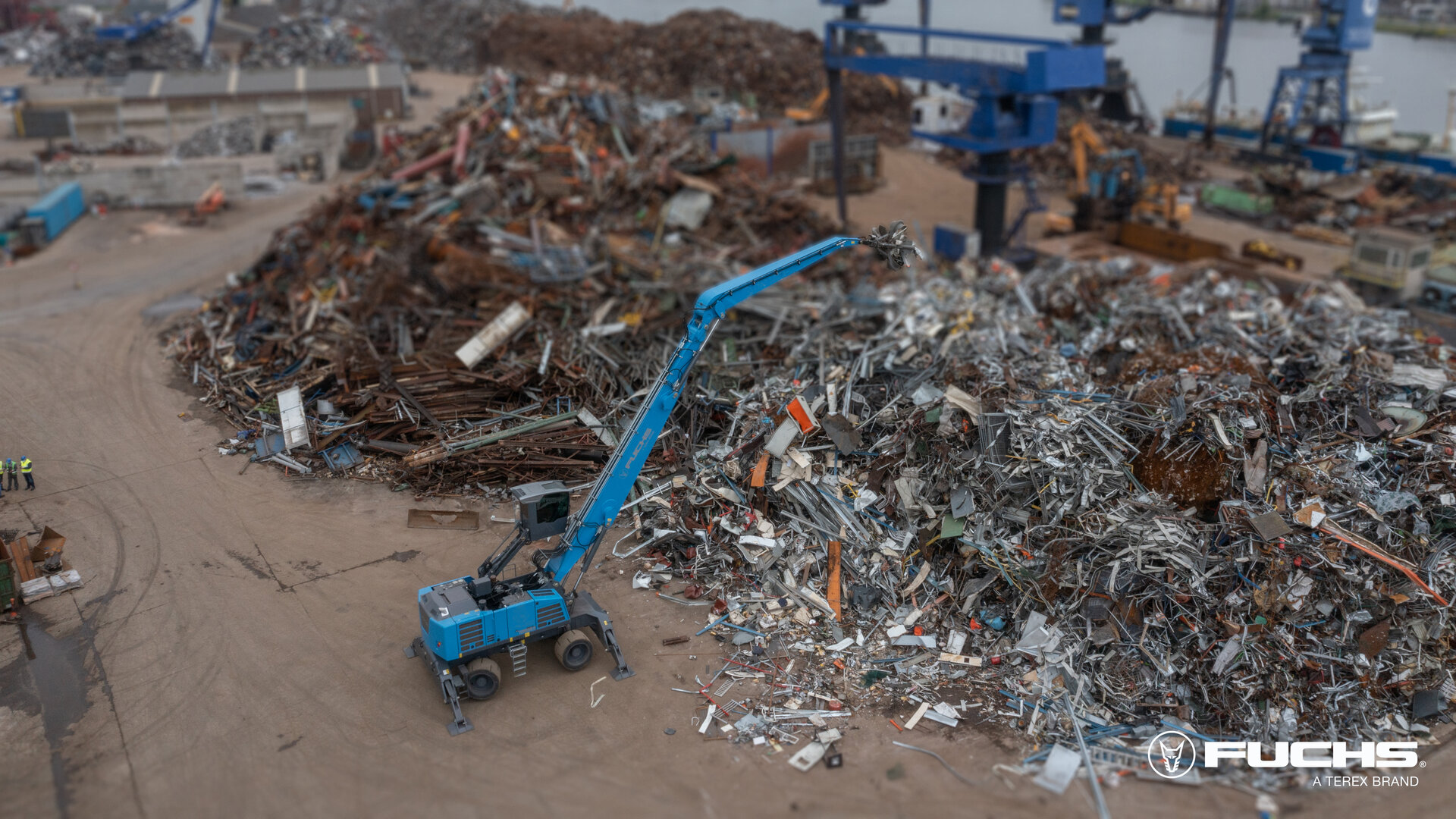

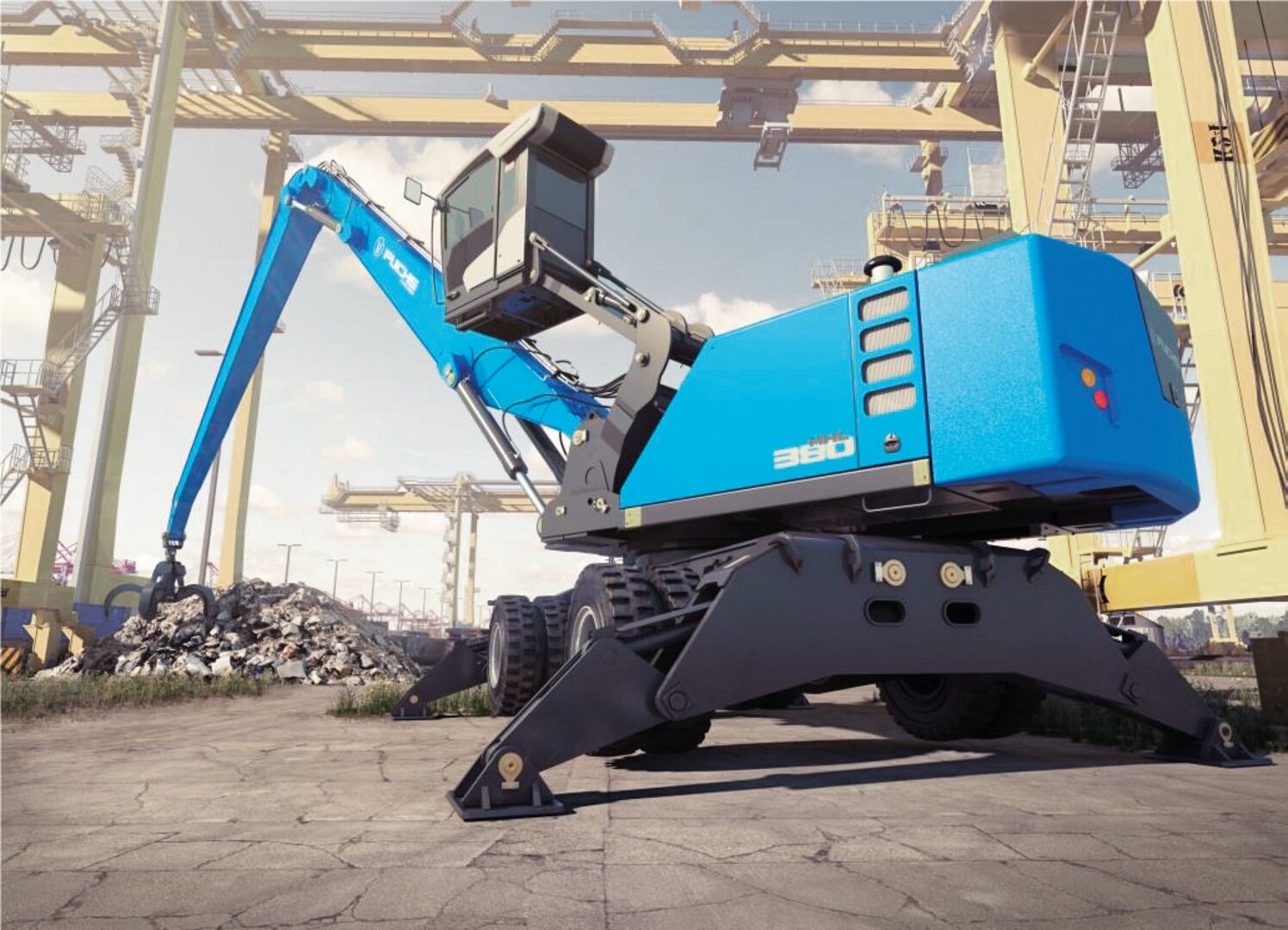

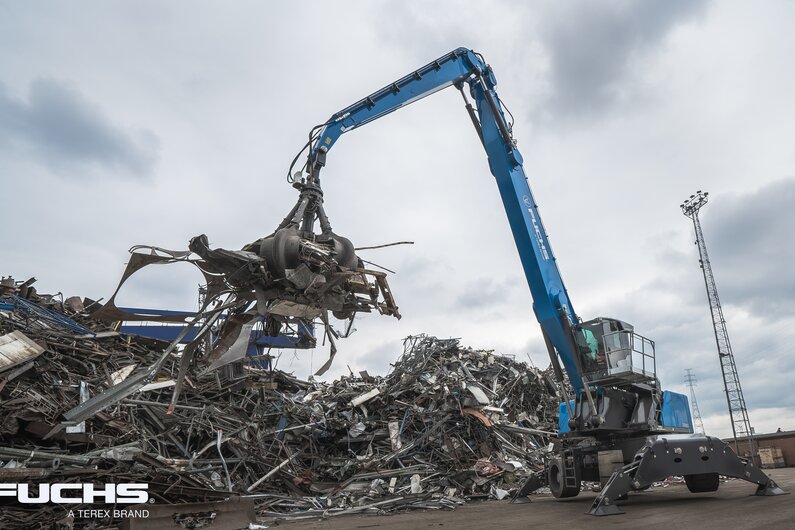

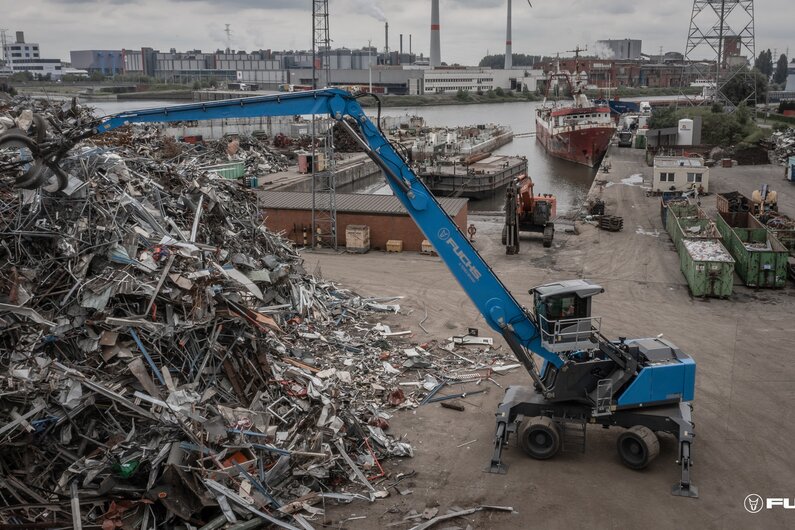

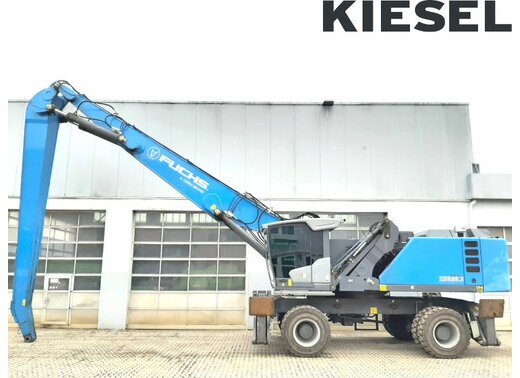

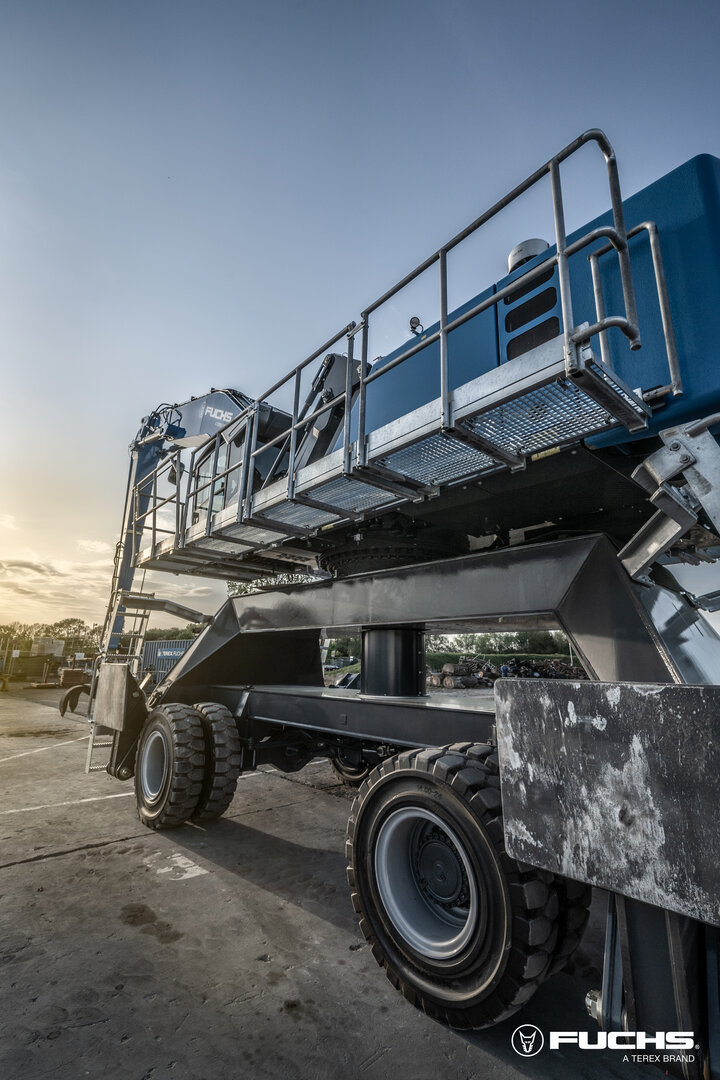

Der Fuchs MHL380F Umschlagbagger

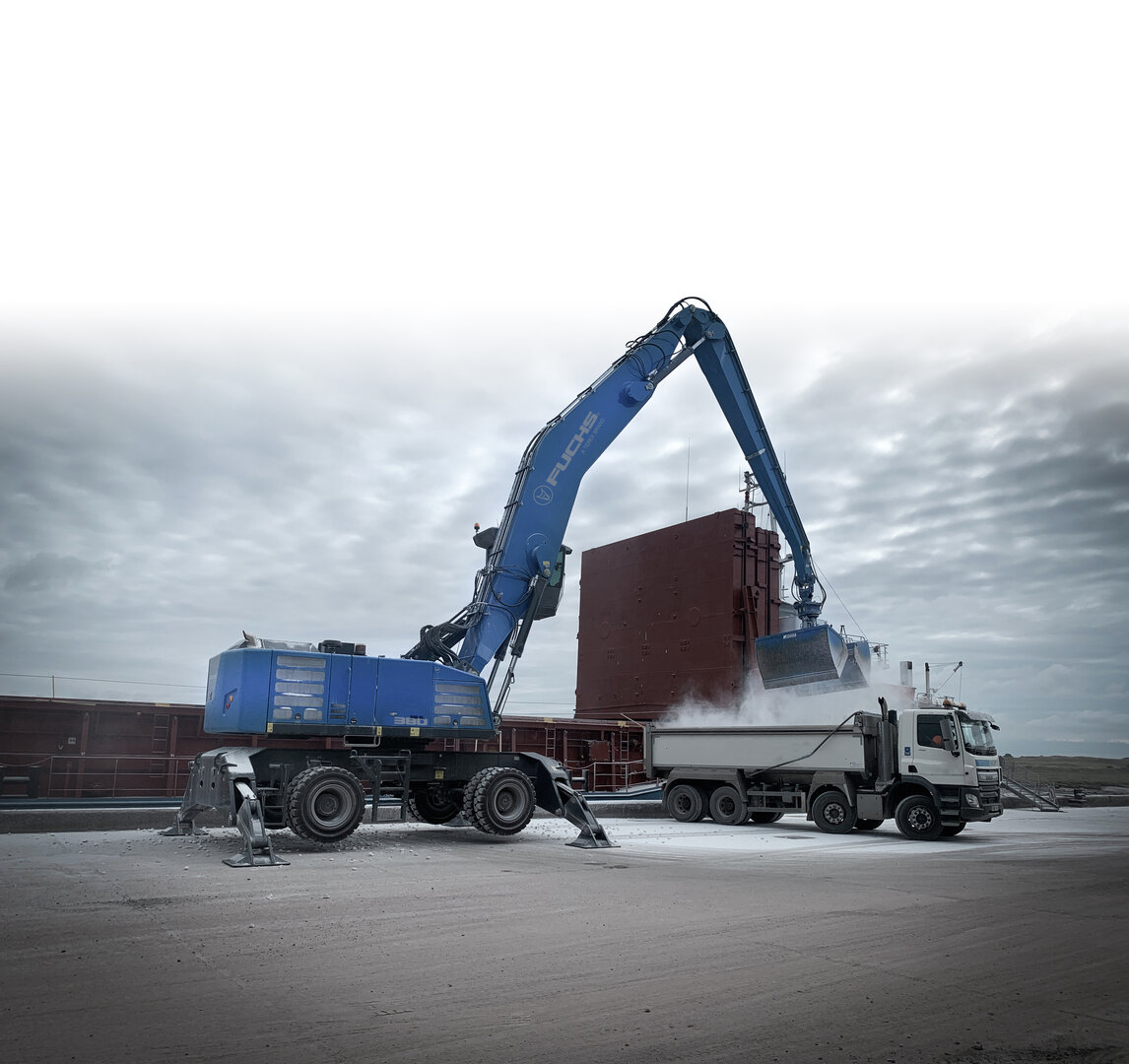

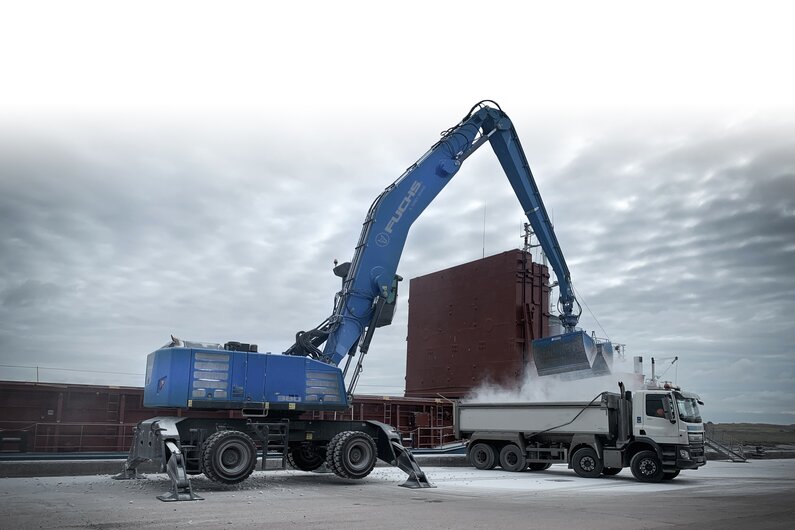

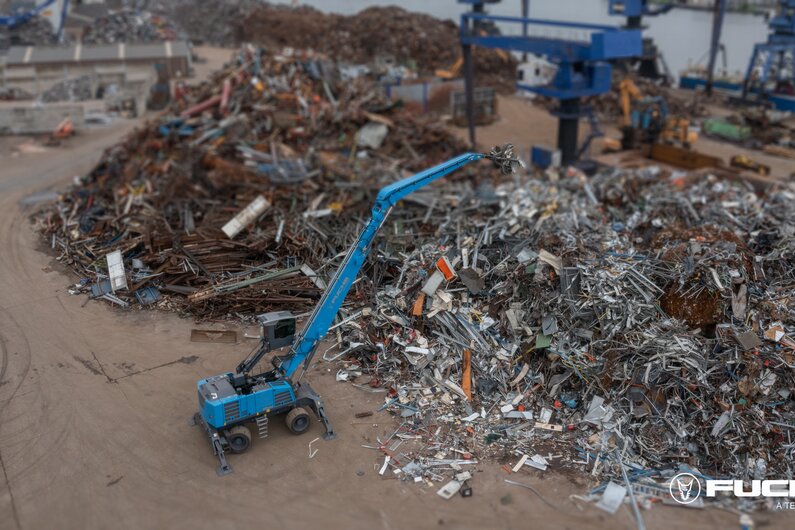

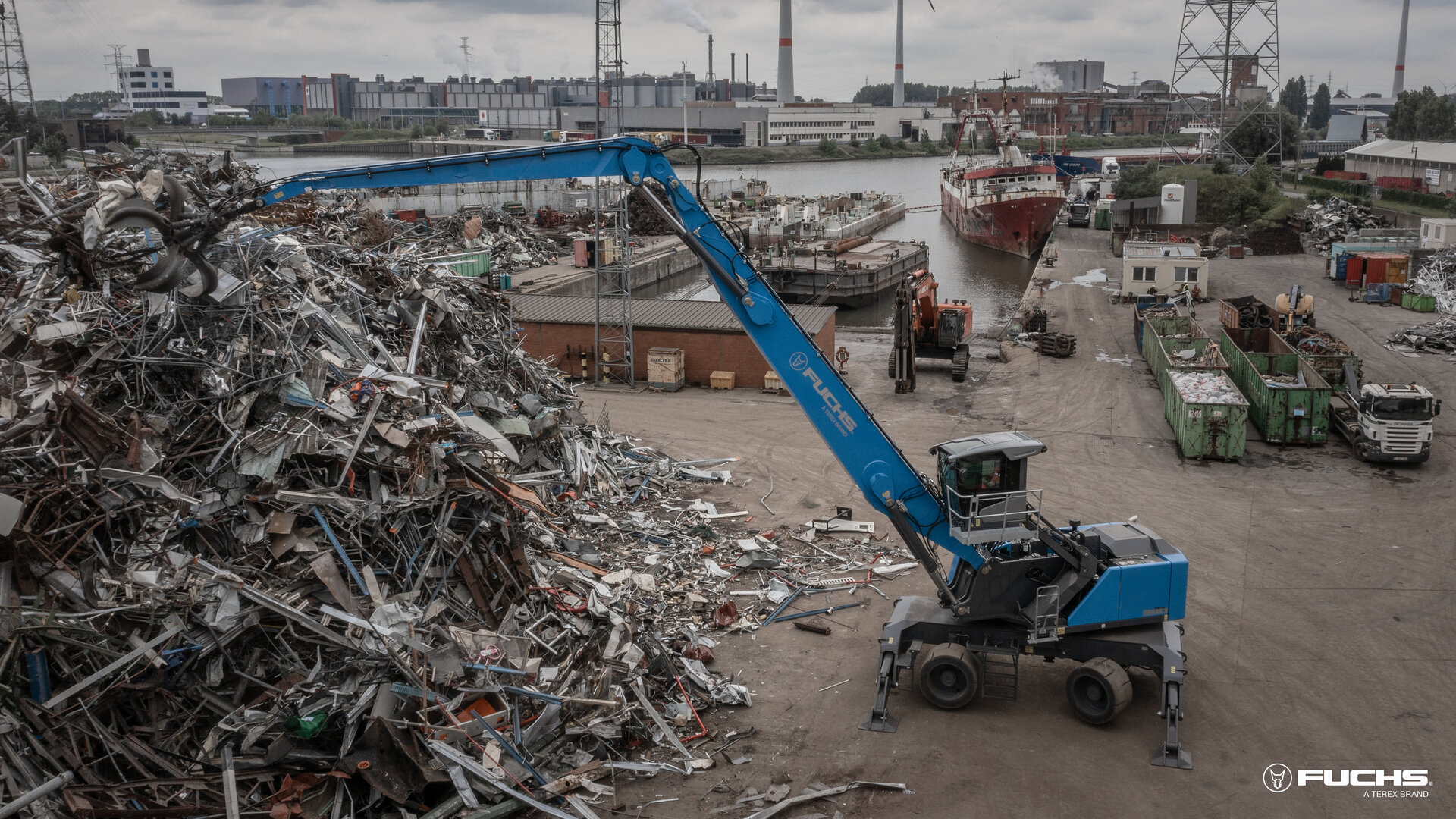

Der neue Fuchs MHL380F ist die ideale Maschine auf Schrottplätzen und im Hafen. Durch die hohe Umschlagsleistung in Verbindung mit einer enormen Robustheit ist der MHL380F das Sinnbild für Wirtschaftlichkeit.

Mit einer Ausladung von bis zu 22 Metern und einem Gewicht von bis zu 70t spielt die Maschine ihre volle Leistungsfähigkeit aus.

Wählen Sie Fuchs – für einen effizienten Materialumschlag.
