MHL340F

Betriebsgewicht: 32.299 kg
Referenzgreifer: 0,6
Motorleistung: 129 kW
Komfort/Kabine
Leistung
Wartung
Sicherheit
Umweltfreundlichkeit
Fuchs

Varianten

MHL - Mobile Umschlagmaschine

Die mobilen Umschlagmaschinen sind aufgrund der Bereifung nicht Ortsgebunden und können problemlos verfahren werden. Dies bietet Ihnen die nötige Flexibilität um Ihre Arbeit noch wirtschaftlicher abzuwickeln.

Typbezeichnung 8XX - Elektro

Auf Basis der Serienmaschine ist von der kleinsten bis zur größten Maschine jedes Gerät als Elektro-Version konfigurierbar.

RHL - Raupenumschlagmaschine

Während mobile Umschlagmaschinen mit Bereifung auf geteerten oder betonierten Arbeitsflächen zum Einsatz kommen, können Maschinen mit Raupenunterwagen ihre Vorzüge auf wenig befestigtem und nachgiebigem Untergrund voll ausspielen. Auch sind Raupenmaschinen dafür konzepiert zu fahren und gleichzeitig umzuschlagen zu können.

AHL - Aufbau-Umschlagmaschine

Wenn die Umschlagmaschine an einem festen Standort zum Einsatz kommen soll, kann der stationäre Aufbau auf einem Stahl- oder Betonfundament eine sinnvolle Variante sein. Dank der soliden Verankerung kann die Maschine weitaus höher belastet werden als eine mobile Umschlagmaschine.

MZS - Mehrzweckstiel

Ein zusätzlicher Zylinder auf dem Ladestiel bietet die Möglichkeit das Anbaugerät noch exakter zu positionieren. Der Mehrzweckstiel ist optimal für Sortieranwendungen geeignet.

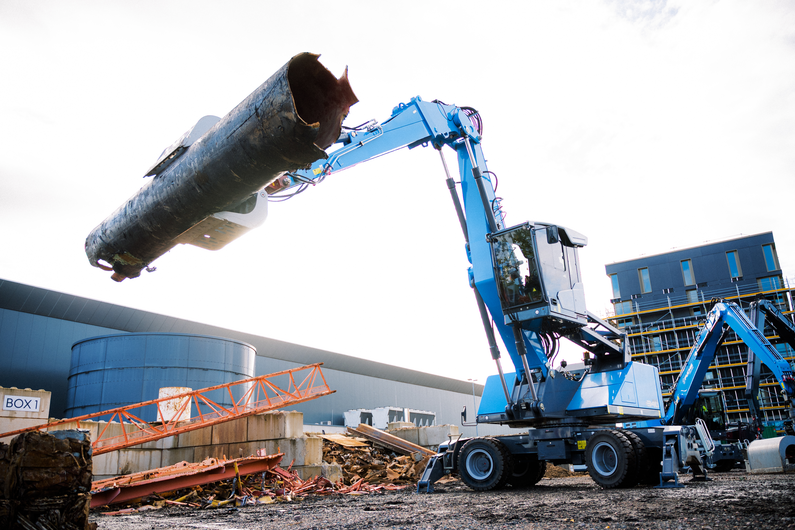

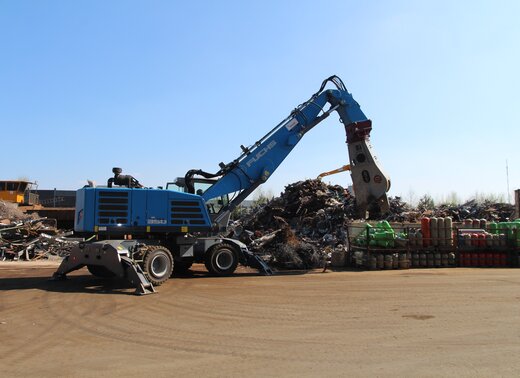

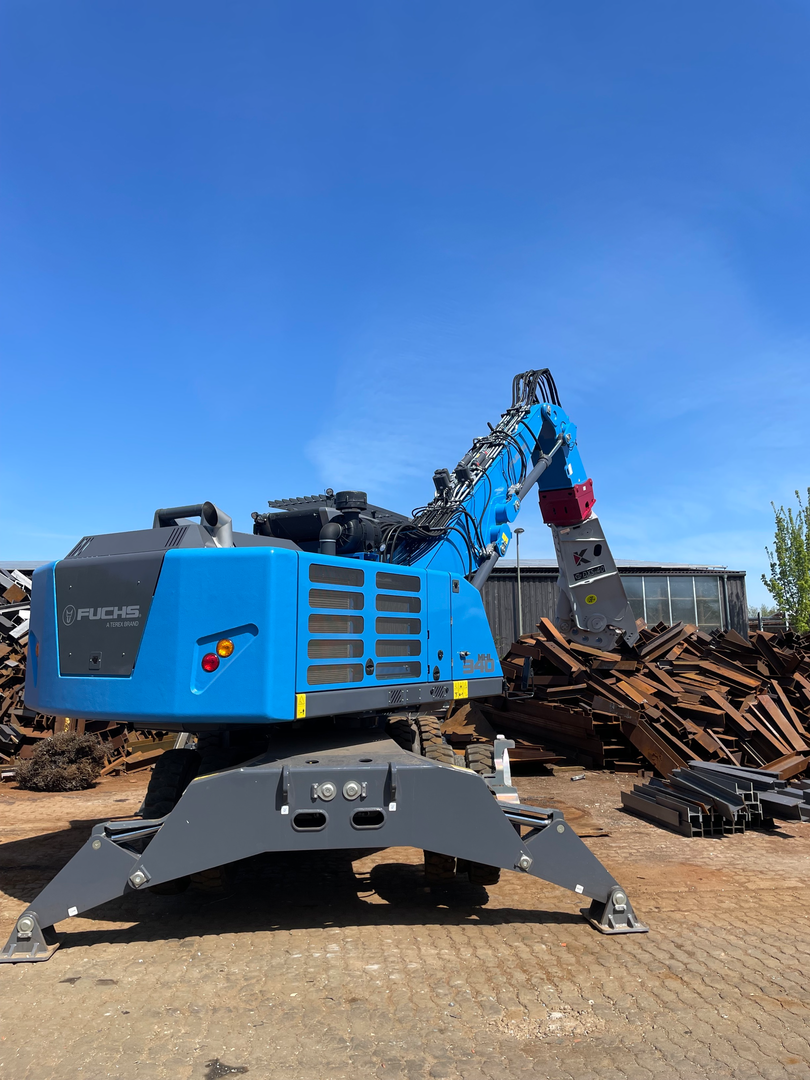

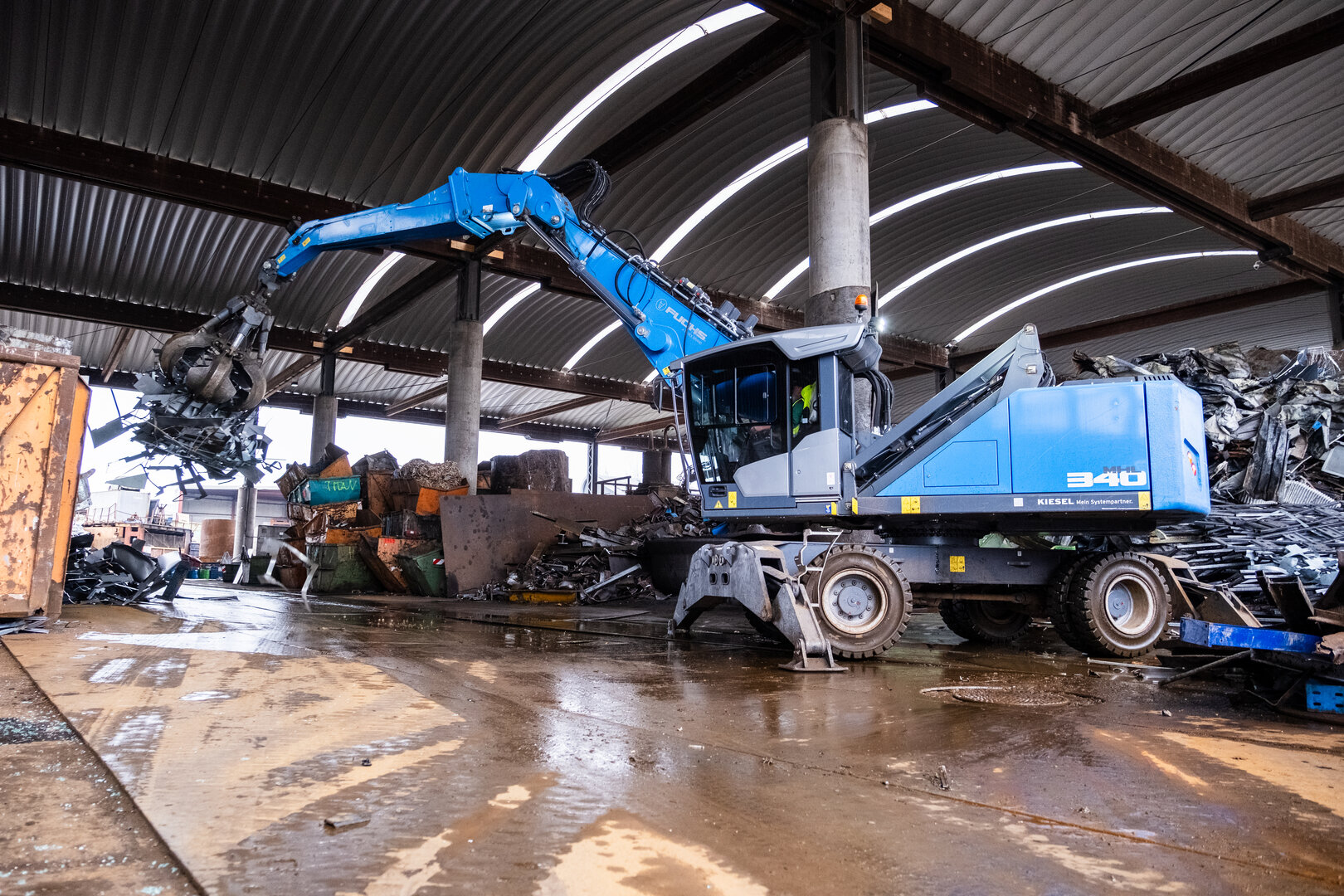

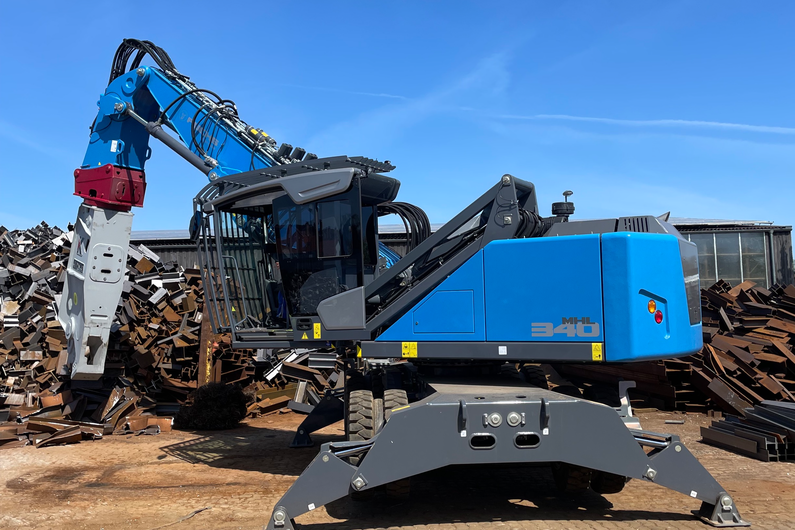

FQC - Fuchs-Quick-Connect

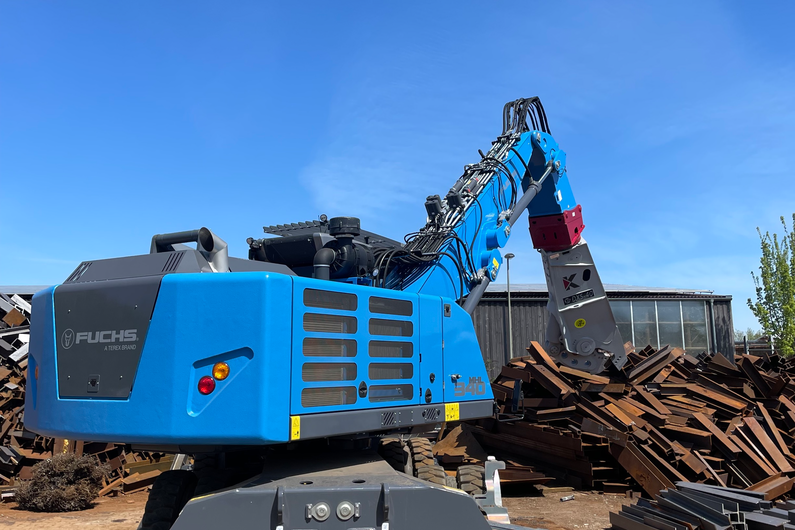

Die vollhydraulische Schnellwechselvorrichtung ermöglicht den sekundenschnellen Wechsel zwischen Lade- oder Mehrzweckstiel mit Werkzeug beziehungsweise Schrottschere.

TQC - Tool-Quick-Connect

Besteht im Wesentlichen aus einem äußerst robusten 360° Endlosdrehmotor, der pendelnd an den Stiel der Umschlagmaschine angebaut wird. Das vollhydraulische Schnellwechselsystem ermöglicht einen einfachen & sicheren Wechsel von hydraulischen, mechanischen und elektrischen Geräten von der Fahrerkabine aus.

Pylon

Pylone verbessern die Sichthöhe in Schredder oder Scheren, minimieren dank des verbesserten Überblicks die Kollissionsgefahr bei unübersichtlichen Platzverhältnissen, ermöglichen eine höhere Aufschüttung von Halden und optimieren die Kinematik beim Be- und Entladen von Schiffen mit hohen Bordwänden.

Technische Daten

Modell
  • MHL340F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 28.500 kg
    Bis 32.300 kg
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 337 l
    DEF/AdBlue 32 l

    Betriebsspannung

    Betriebsspannung 24 V

    Generator

    Spannung 28 V
    Stromstärke 100 A

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 110 Ah
    Stromstärke (nach EN) 750 A

    Beleuchtungsanlage

    Maschinenfront 2x LED-Scheinwerfer
    Sonstige Blinker- und Heckbegrenzungsleuchten
    Hersteller und Fabrikat Deutz TCD 6.1 L6
    Option 13 kW oder 17 kW Gleichstromgenerator mit Steuerung und Isolationsüberwachung, direkt über Keilriemen vom Dieselmotor angetrieben
    Bauart 6-Zylinder-Reihenmotor
    Motorsteuerung EMR IV
    Motortyp 4-Takt-Diesel, Common-Rail-Direkteinspritzung, Turbolader mit Ladeluftkühlung, geregelte Abgasrückführung, Dieselpartikelfilter mit automatischer Regeneration und SCR-Katalysator
    Motorleistung 129 kW
    Nenndrehzahl 2.000 1/min
    Hubraum 6,1 l
    Kühlsystem Kombikühler (Kühlflüssigkeit/Ladeluft) mit geregelter Lüfterdrehzahl, optional mit Reversierfunktion
    Abgasnorm EU Stufe IV / EPA Tier 4 Final
    Luftfilterausführung Zweistufenfilter mit Sicherheitspatrone und Vorabscheidung mit Austragsventil
  • FAHRANTRIEB

    Art

    Hydrostatischer Fahrantrieb über stufenlos geregelten Axialkolbenmotor mit direkt angebautem Fahrbremsventil, 2-Gang Schaltgetriebe, Allradantrieb

    Fahrgeschwindigkeit

    1. Gang 5 km/h
    2. Gang 18 km/h

    Max. Steigfähigkeit

    40 %

    Wenderadius

    8,2 m
  • SCHWENKWERK

    Drehkranz Innenverzahnter, doppelreihiger Kugeldrehkranz
    Antrieb Zwei 2-stufige Planetengetriebe mit integrierter Lamellenbremse
    Max. Oberwagendrehzahl 7,5 min‑1
    Schwenkbremse Elektrisch betätigt
    Max. Schwenkmoment 66 kNm
  • BREMSANLAGE

    Betriebsbremse Hydraulisch betätigtes Einkreis-Bremssystem, auf alle vier Radpaare wirkend
    Feststellbremse Elektrisch betätigte Scheibenbremse am Fahrantrieb, auf beide Achsen wirkend
  • UNTERWAGEN

    Vorderachse

    Art Planetentriebachse mit integrierter Trommelbremse, starr gelagert
    Max. Lenkeinschlag 27 °

    Hinterachse

    Planetenantriebsachse mit integrierter Trommelbremse, pendelnd gelagert, mit zuschaltbarer Pendelblockierung

    Abstützungen

    4-Punkt-Abstützung

    Bereifung

    Vollgummi Elastik 8-fach 10.00-20
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Zweifach 330 l/min
    Max. Arbeitsdruck 360 bar
    Hydrauliköltank 350 l
    Hydraulikölfilter Im Öltank integrierter Rücklauffilter für die Arbeitshydraulik mit Wartungsintervall 3000 Bh
  • ABMESSUNGEN

    ABMESSUNGEN

    OBERWAGEN

    Gesamtbreite des Oberwagens 2.795 mm
    Gesamthöhe über Kabine 3.340 mm
    max. Sichthöhe Kabine 5.600 mm
    Heckschwenkradius 2.705 mm

    UNTERWAGEN

    Spurbreite 2.740 mm
    Radstand 2.800 mm
    Unterwagenlänge 5.180 mm
    Unterwagenbreite 2.740 mm
    Abstützbreite 4.355 mm
    Abstützlänge 5.180 mm

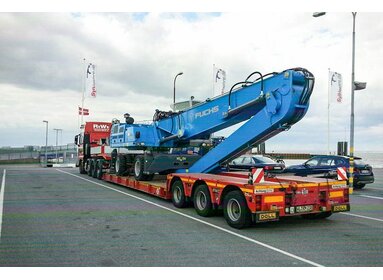

  • TRANSPORTABMESSUNGEN

    Arbeitsausrüstung Option 1

    Ausladung 13,7 m
    A 11.005 mm
    B 4.800 mm
    C 3.085 mm
    Arbeitsausrüstung Ladestiel

    Arbeitsausrüstung Option 2

    Ausladung 12,6 m
    A 11.000 mm
    B 5.820 mm
    C 3.250 mm
    Arbeitsausrüstung Ladestiel
  • ARBEITSBEREICH

    Empfohlene Anbaugeräte

    AusladungFuchs MehrschalengreiferSchalentypZweischalengreiferSpezifikationMagnetanlageSpezifikationLasthaken
    12,6 m0,4 m³Offene oder halbgeschlossene Schalen1 m³Schüttgutdichte bis 1400 kg/m³Fuchs Magnetplatte MP 1150d= 1150mm mit 13 kW Magnetanlage10 t
    0,6 m³Offene oder halbgeschlossene Schalen1,6 m³Schüttgutdichte bis 800 kg/m³Fuchs Magnetplatte MP 1350d= 1350mm mit 17 kW Magnetanlage
    0,8 m³Offene oder halbgeschlossene Schalen
    13,7 m0,4 m³Offene oder halbgeschlossene Schalen1 m³Schüttgutdichte bis 1400 kg/m³Fuchs Magnetplatte MP 1150d= 1150mm mit 13 kW Magnetanlage10 t
    0,6 m³Offene oder halbgeschlossene SchalenFuchs Magnetplatte MP 1350d= 1350mm mit 17 kW Magnetanlage

    Arbeitsausrüstung Option 1

    Ausladung 12,6 m
    Auslegerlänge 7,2 m
    Stiellänge 5,1 m
    Max. Ausladung 12.800 mm
    Greifertyp Mehrschalengreifer
    Greifergröße 0,6 m³
    Greiferart offen

    Arbeitsausrüstung Option 2

    Ausladung 13,7 m
    Auslegerlänge 7,2 m
    Stiellänge 6,2 m
    Max. Ausladung 13.700 mm
    Greifertyp Mehrschalengreifer
    Greifergröße 0,6 m³
    Greiferart offen
  • SCHALLPEGEL

    Schallleistungspegel

    Garantiert nach Richtlinie 2000/14/EG 99,3 LwA dB(A)
    Zulässig nach Richtlinie 2000/14/EG 101 LwA dB(A)

    Schalldruckpegel (im inneren der Kabine)

    nach Norm ISO 6396 70 LpA dB(A)
Hinweis: Irrtümer und technische Änderungen vorbehalten.

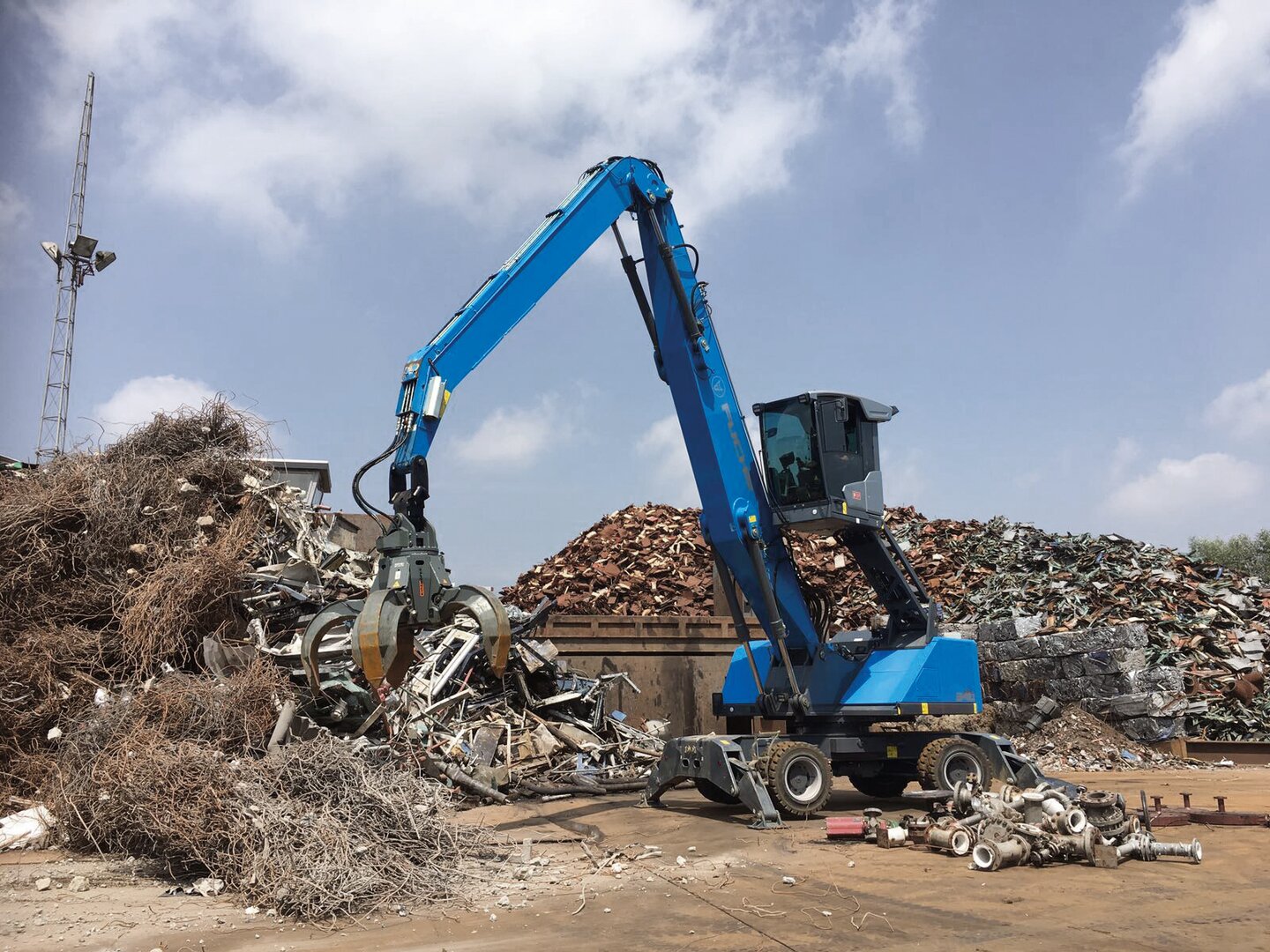

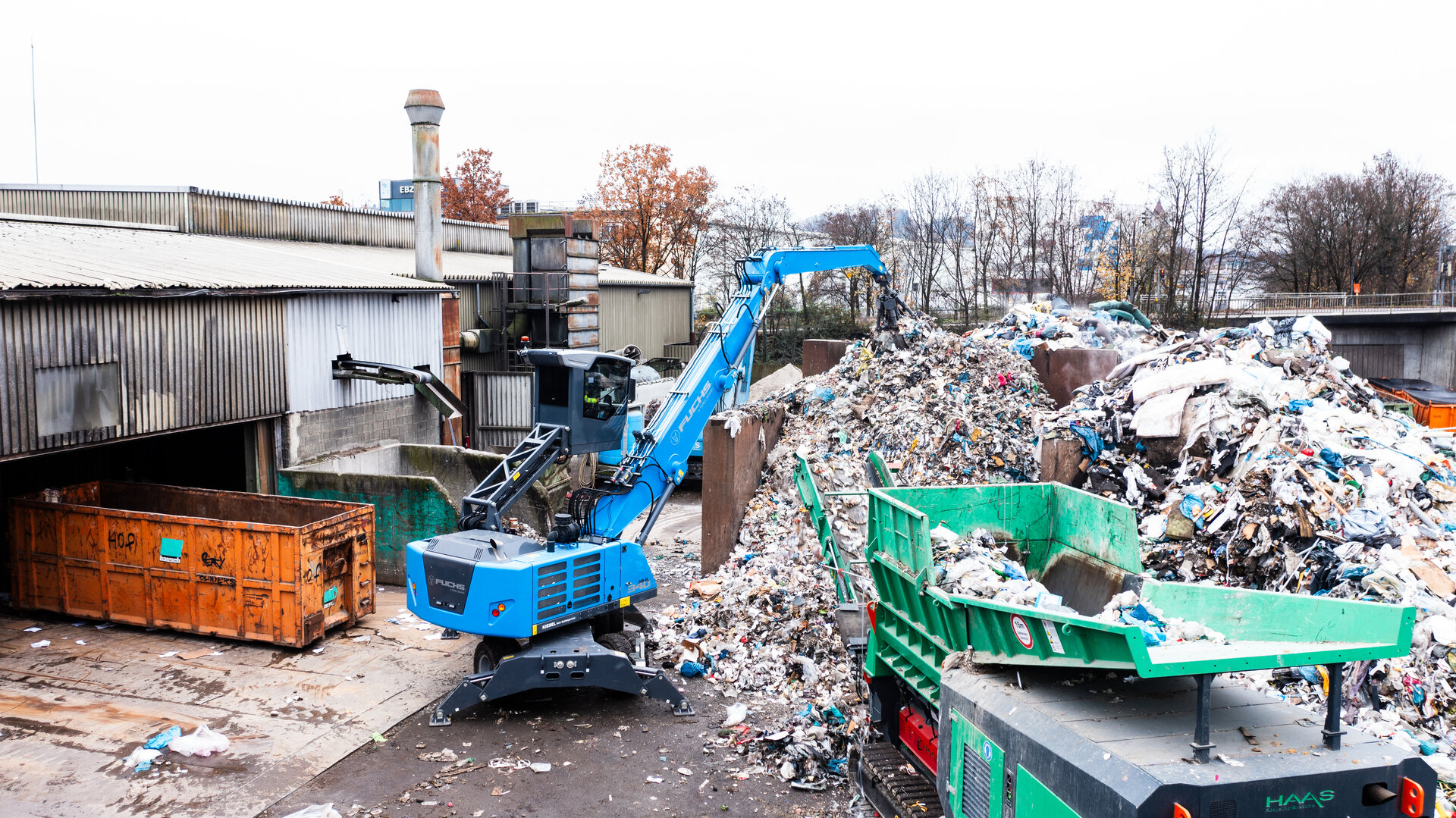

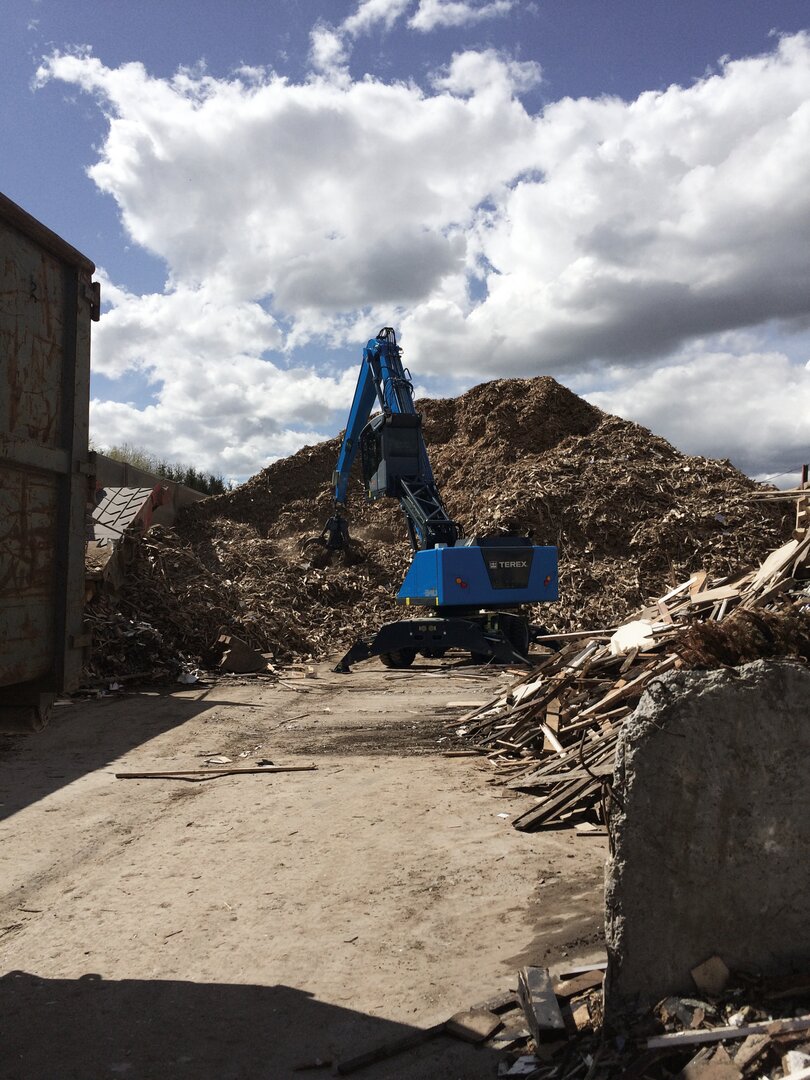

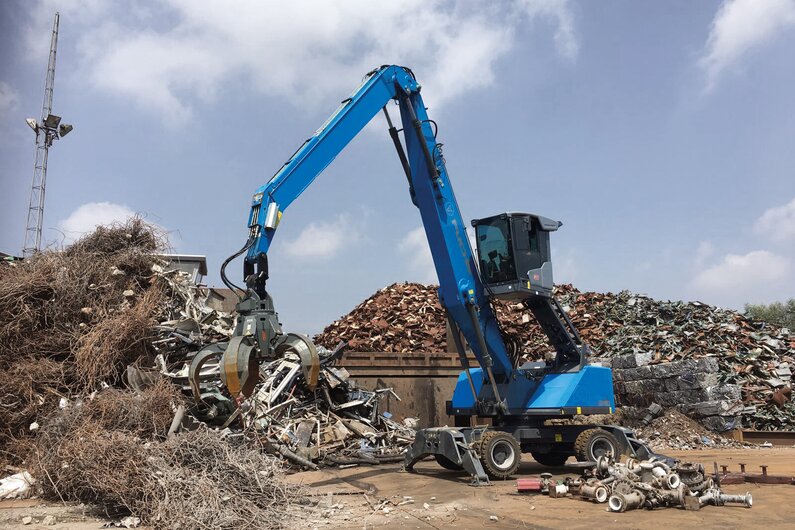

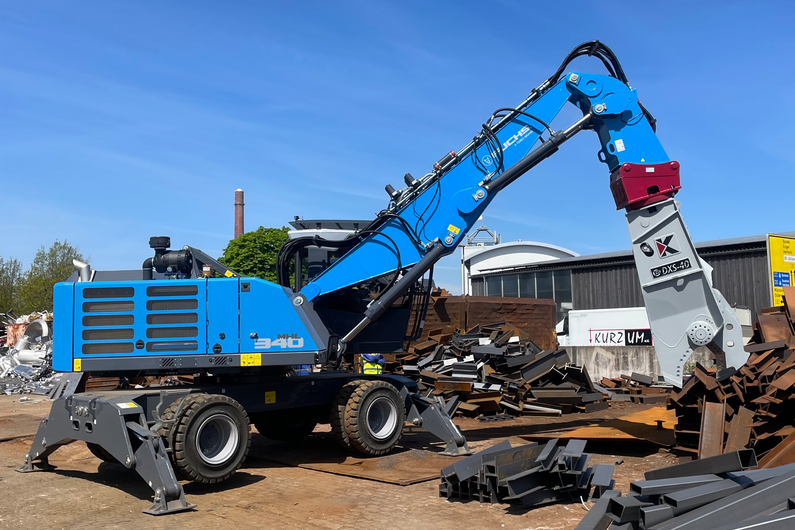

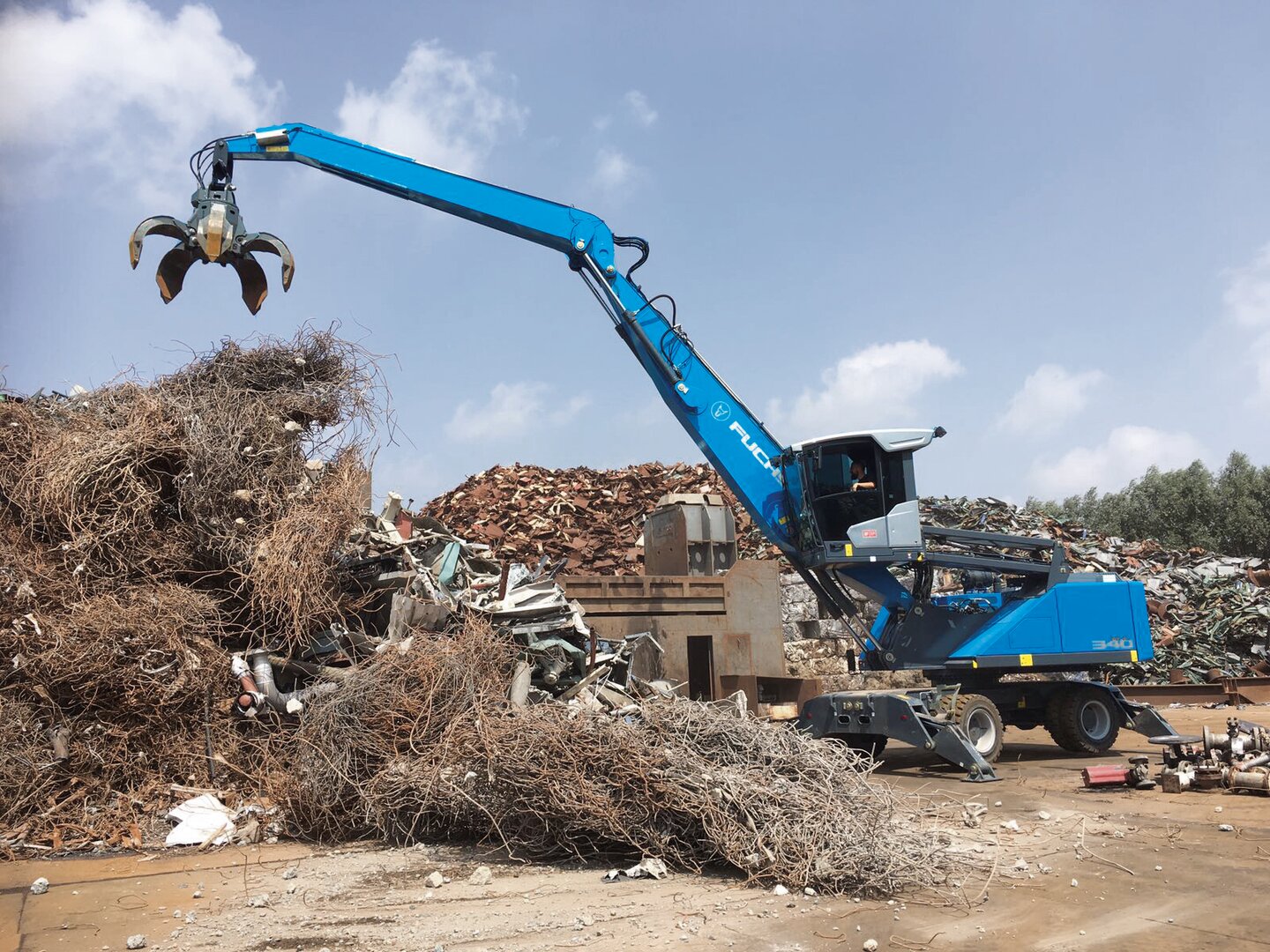

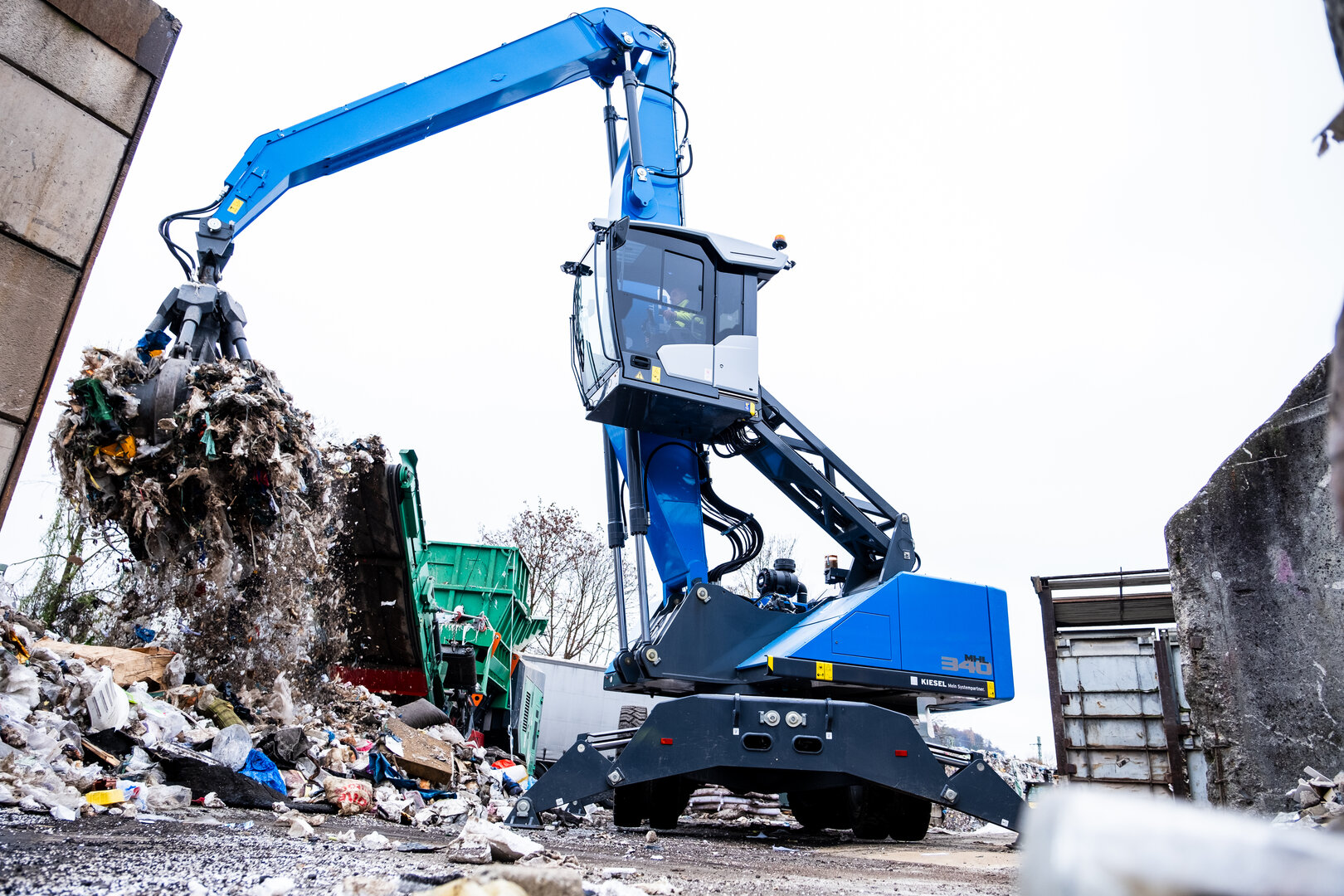

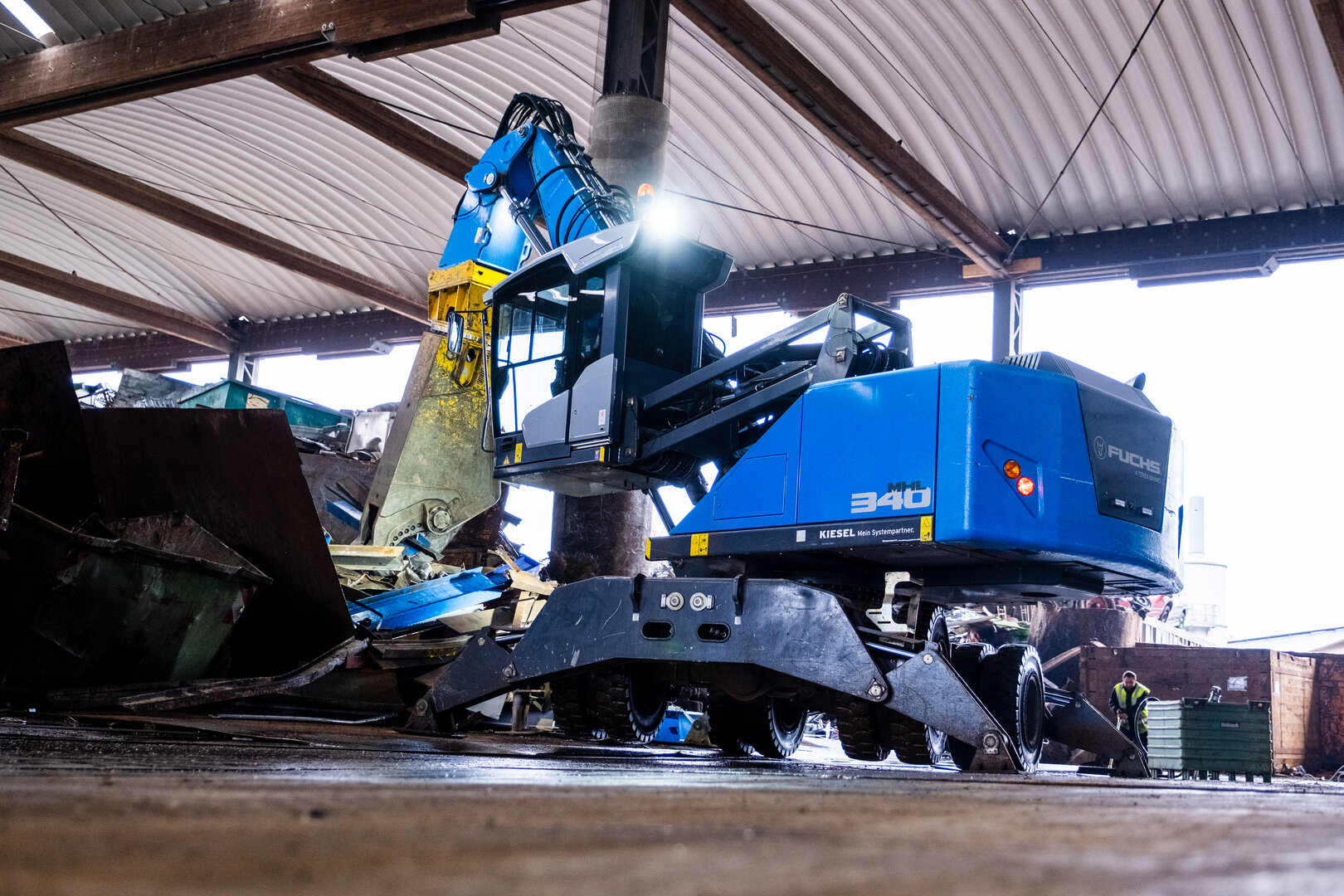

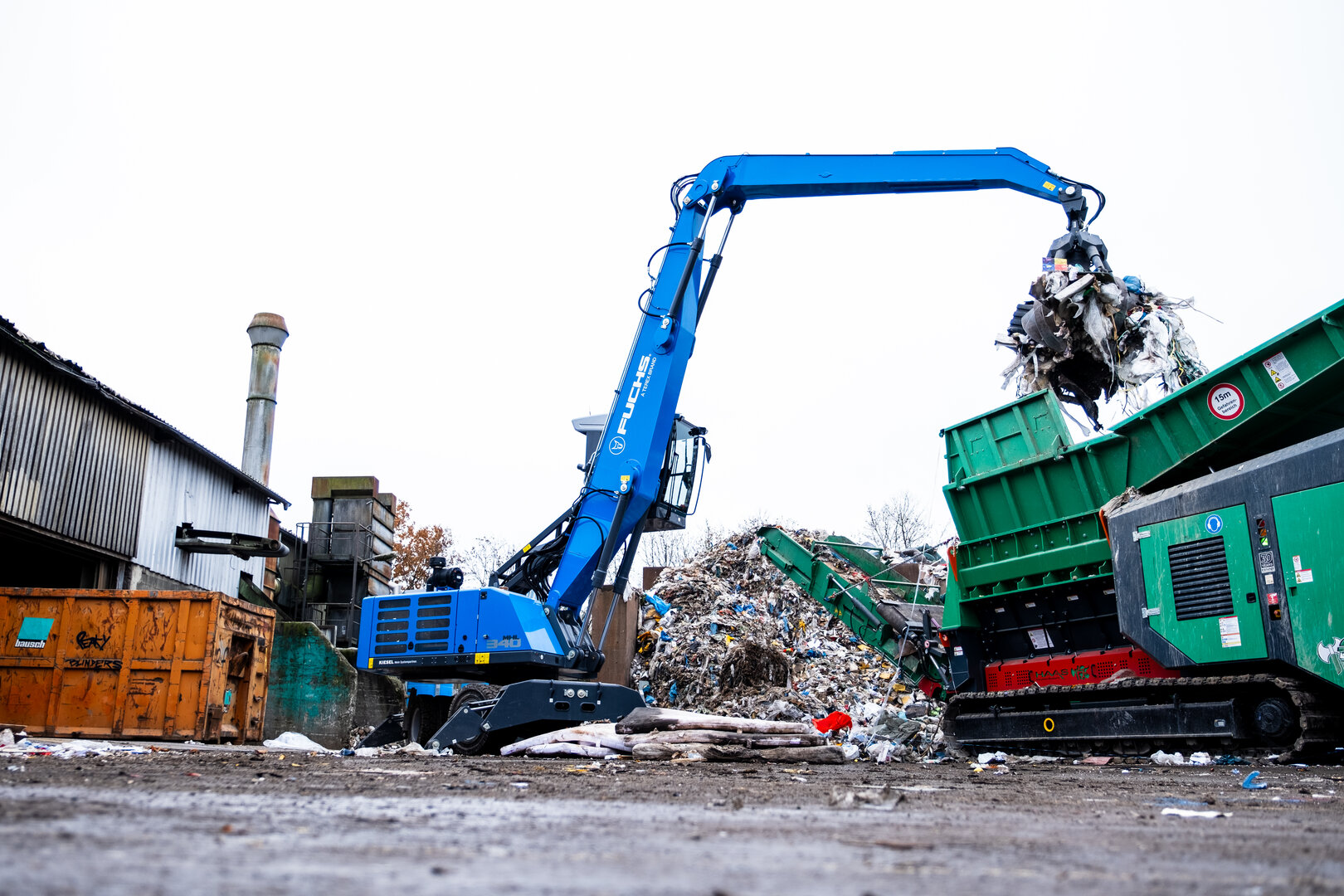

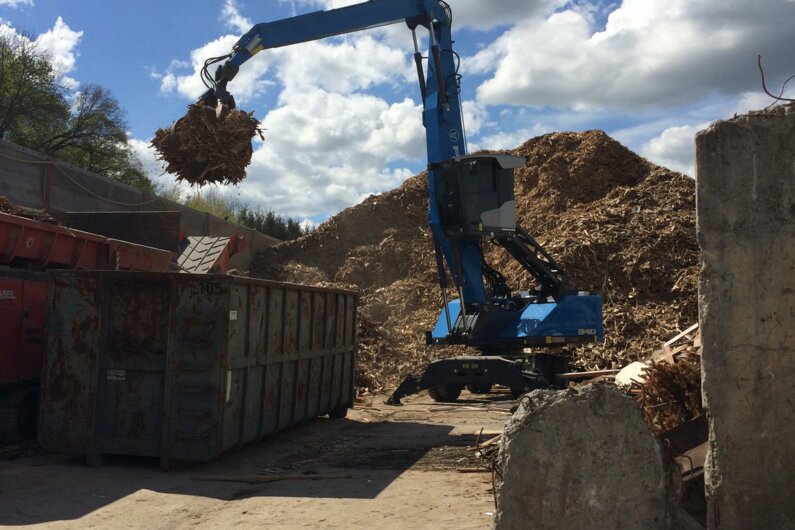

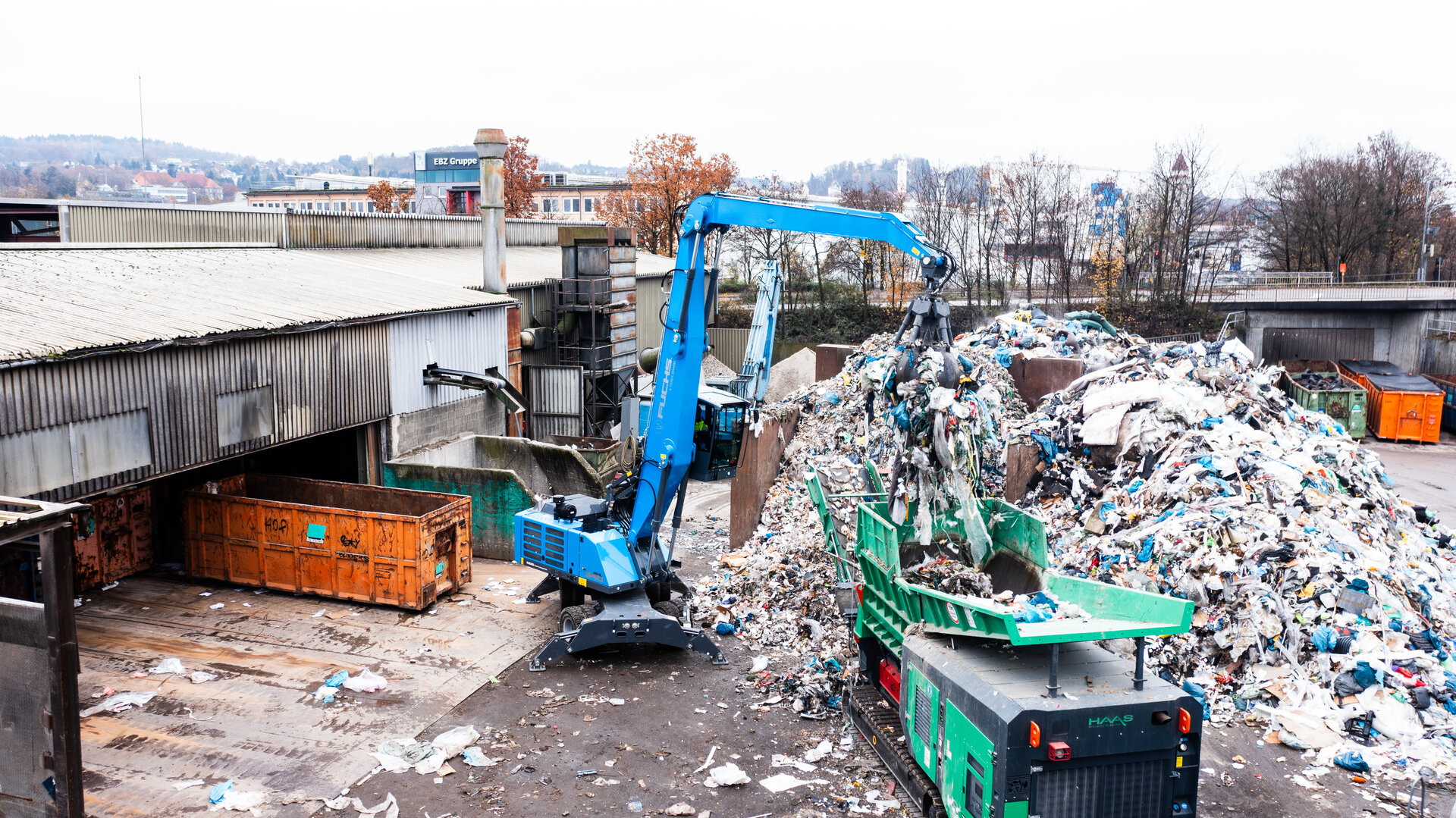

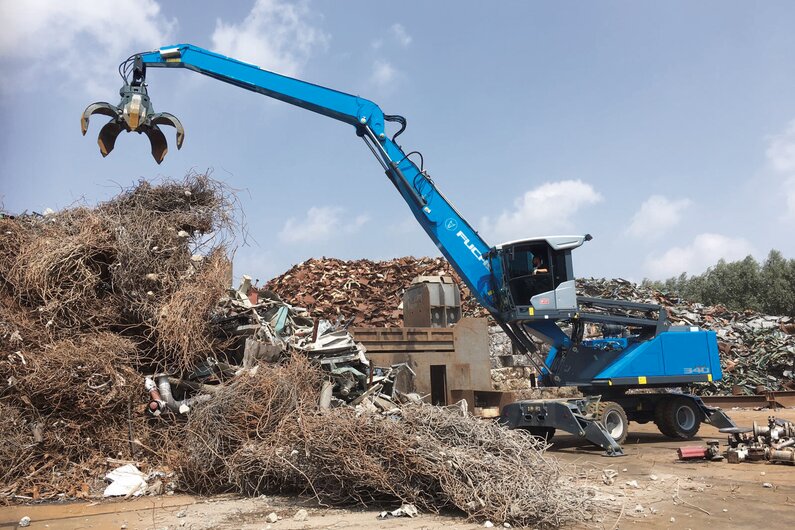

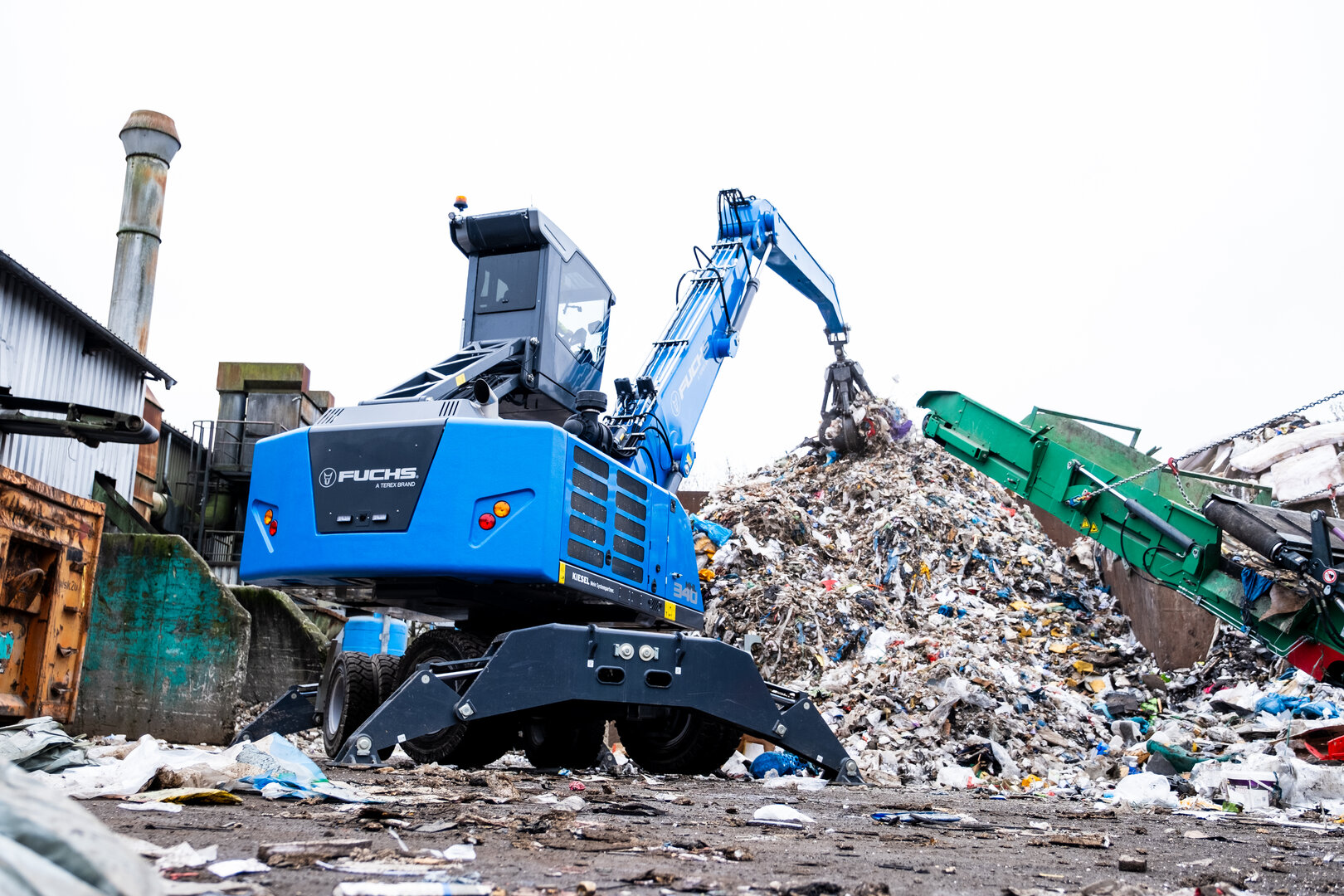

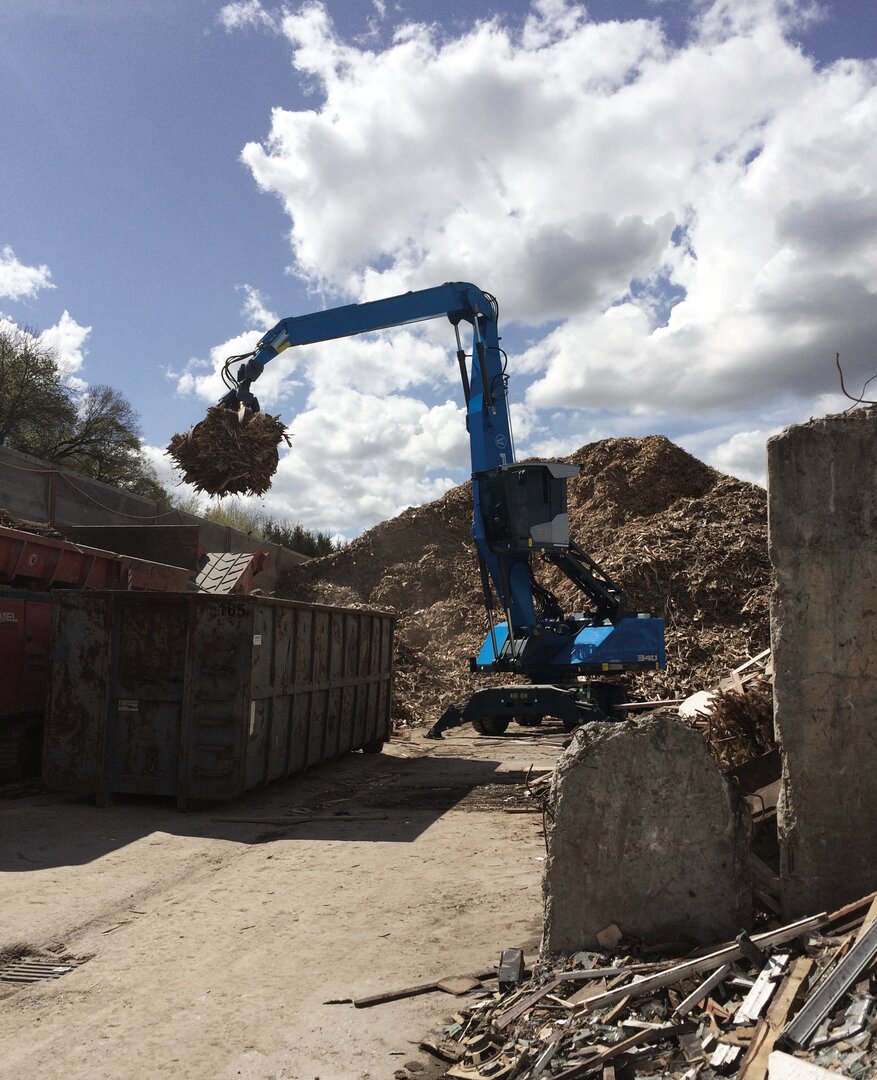

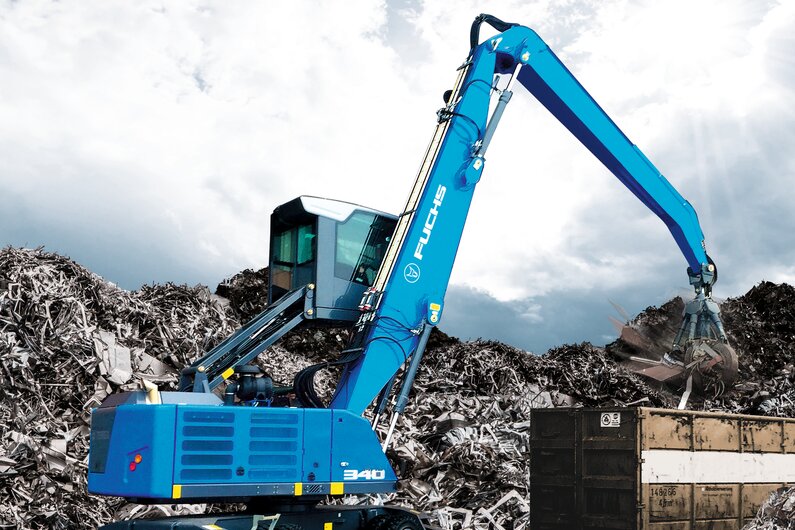

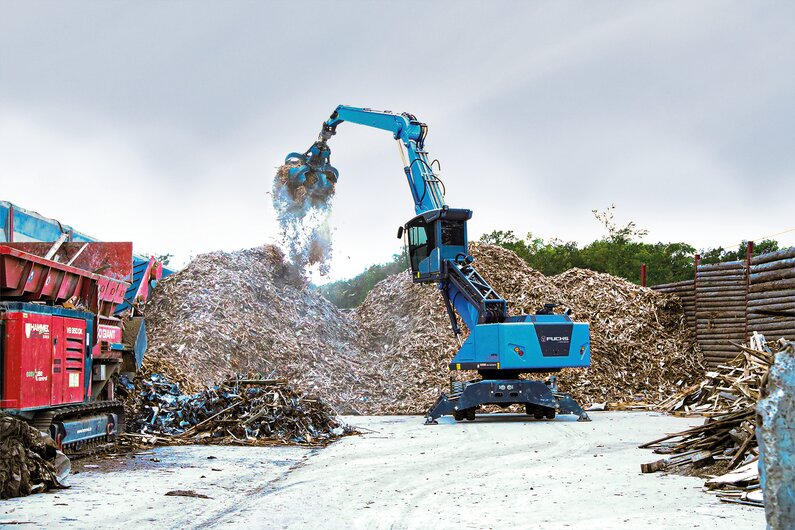

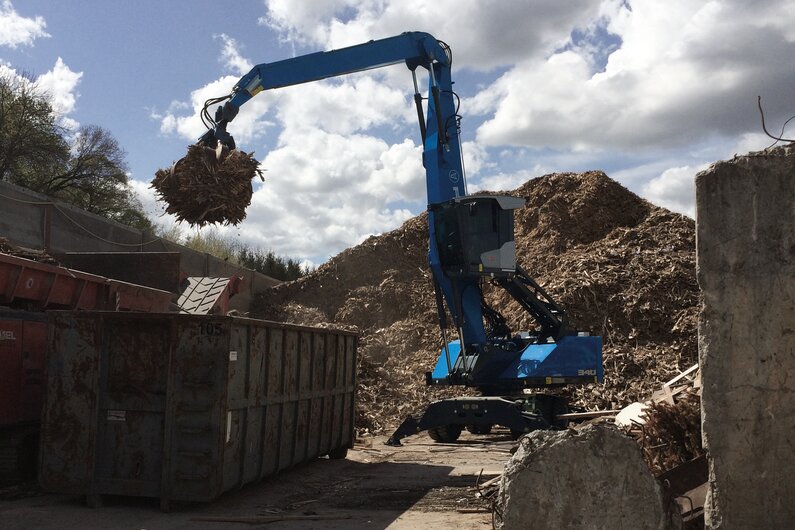

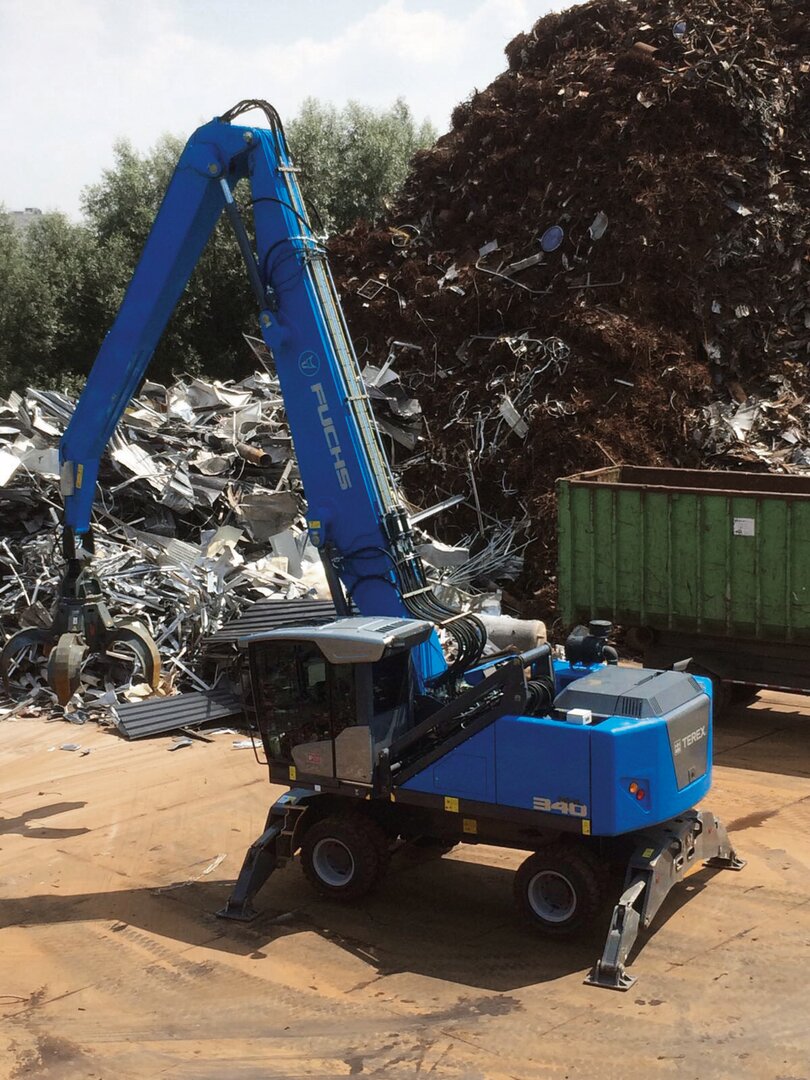

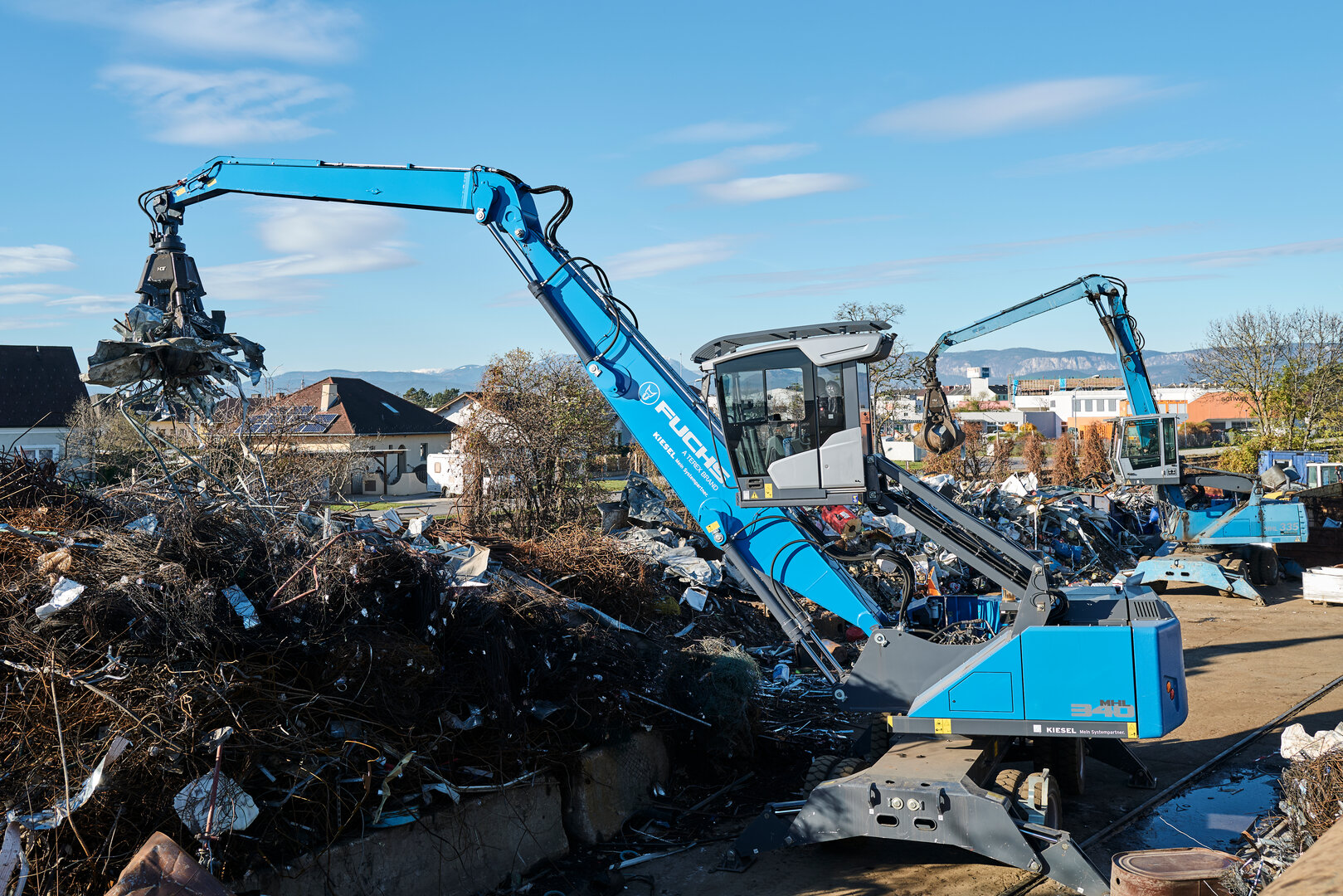

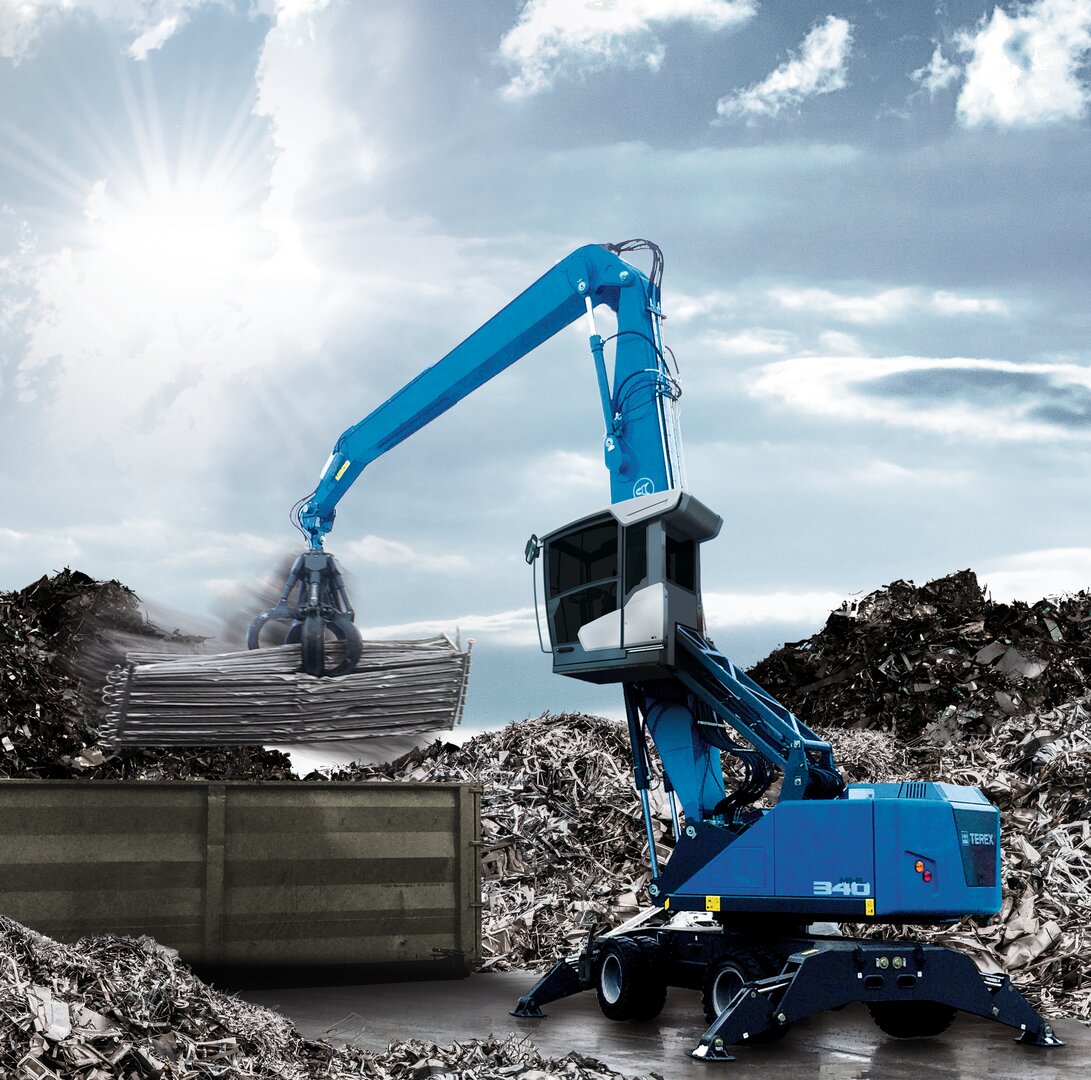

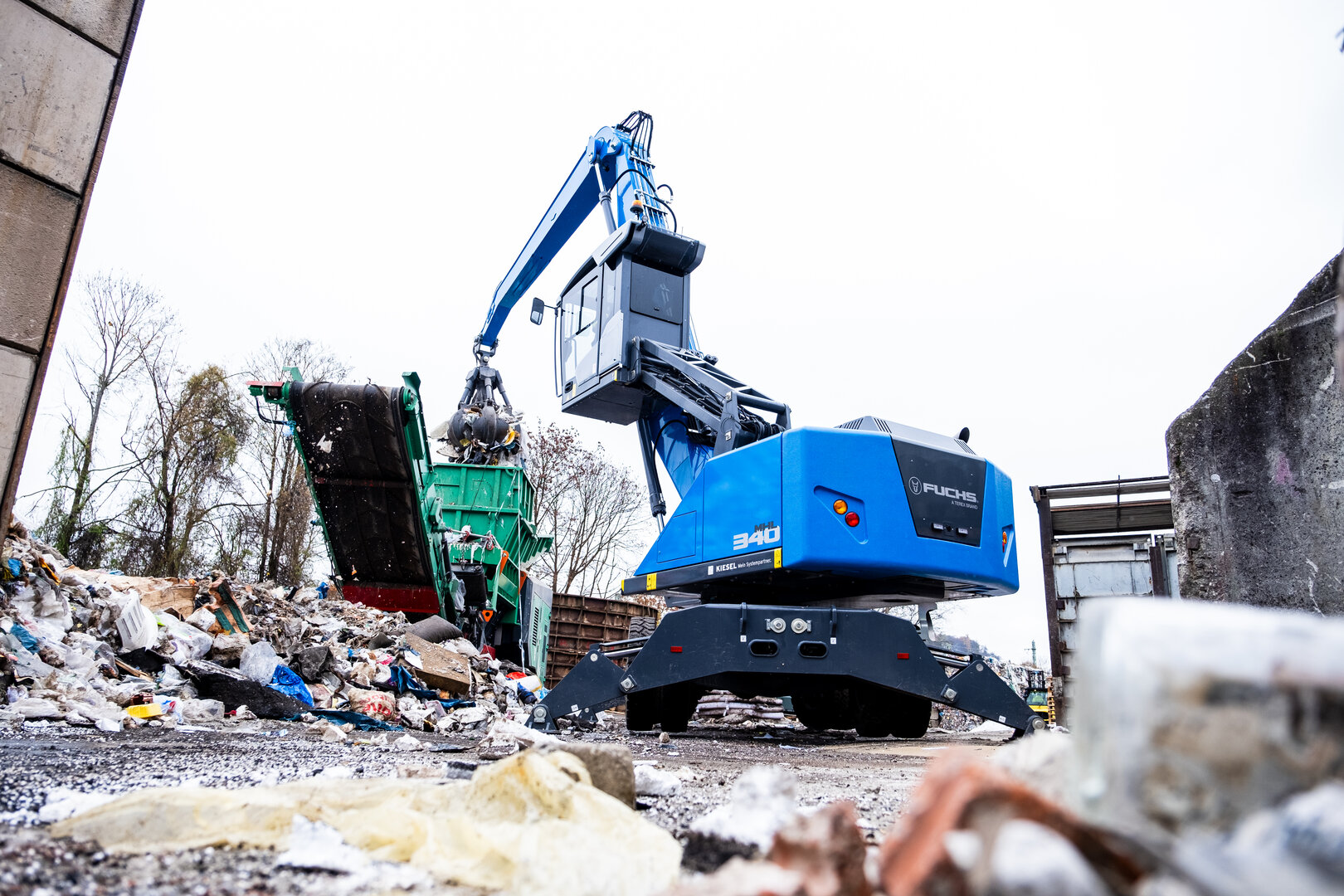

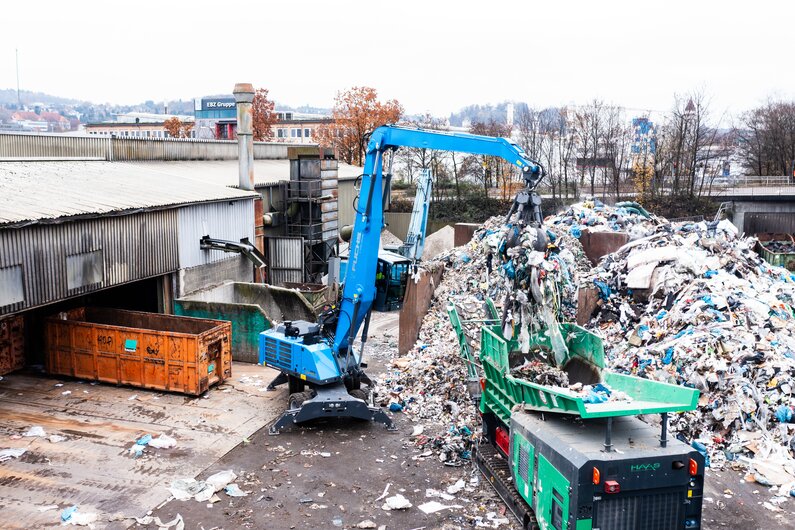

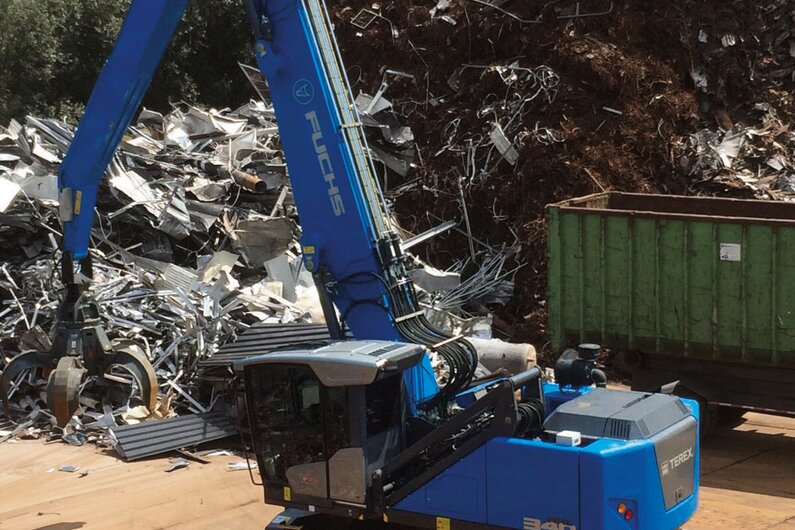

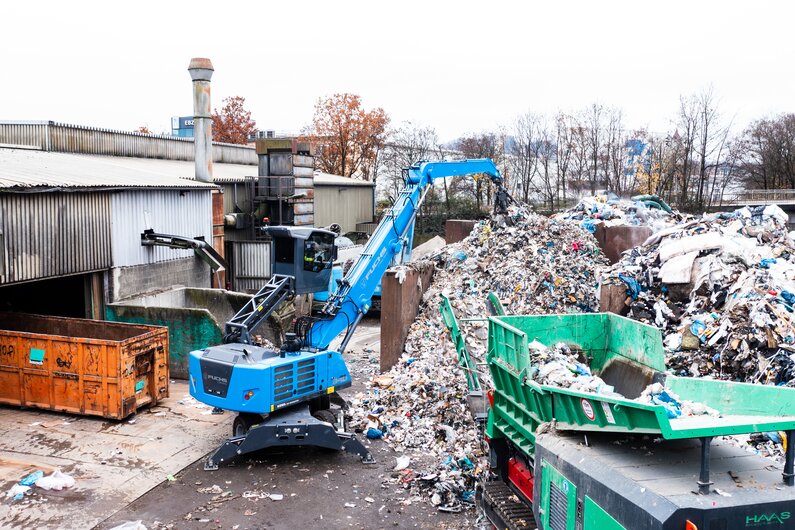

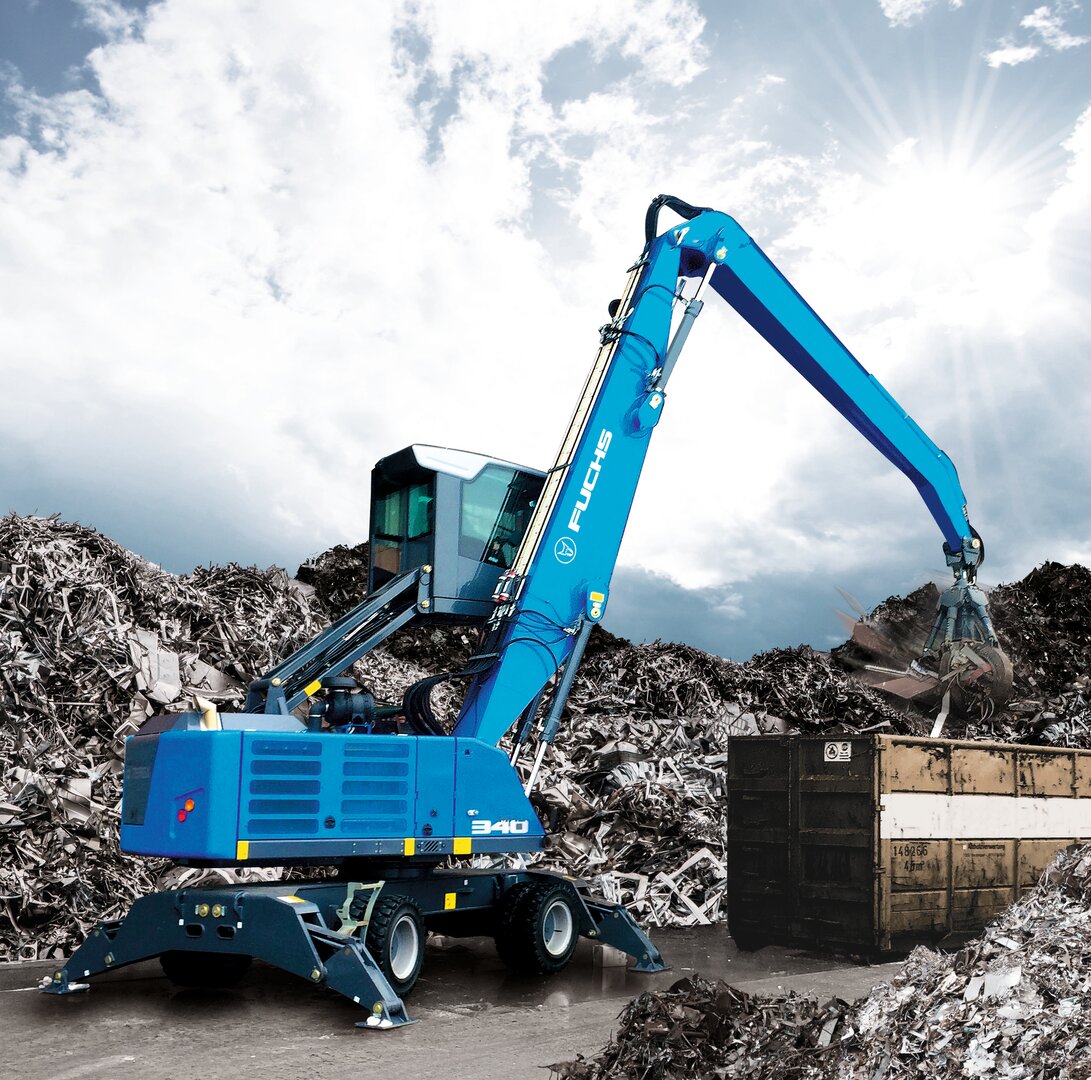

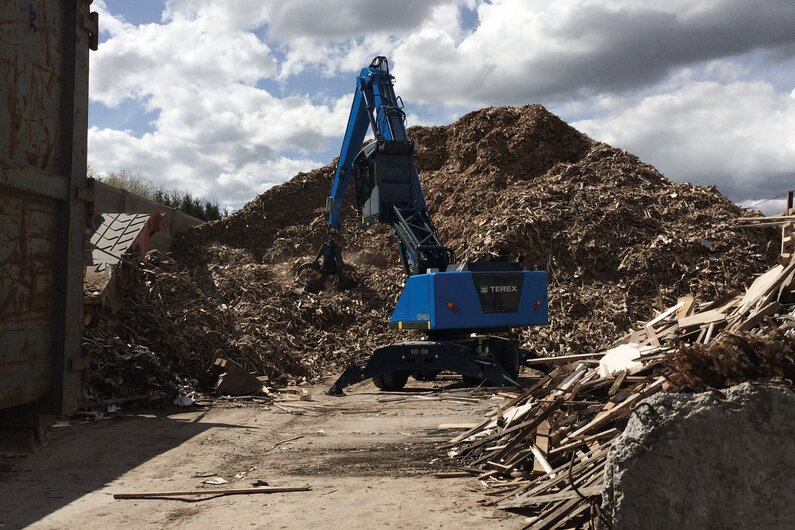

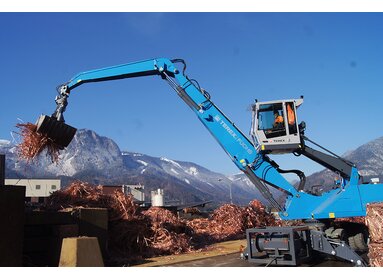

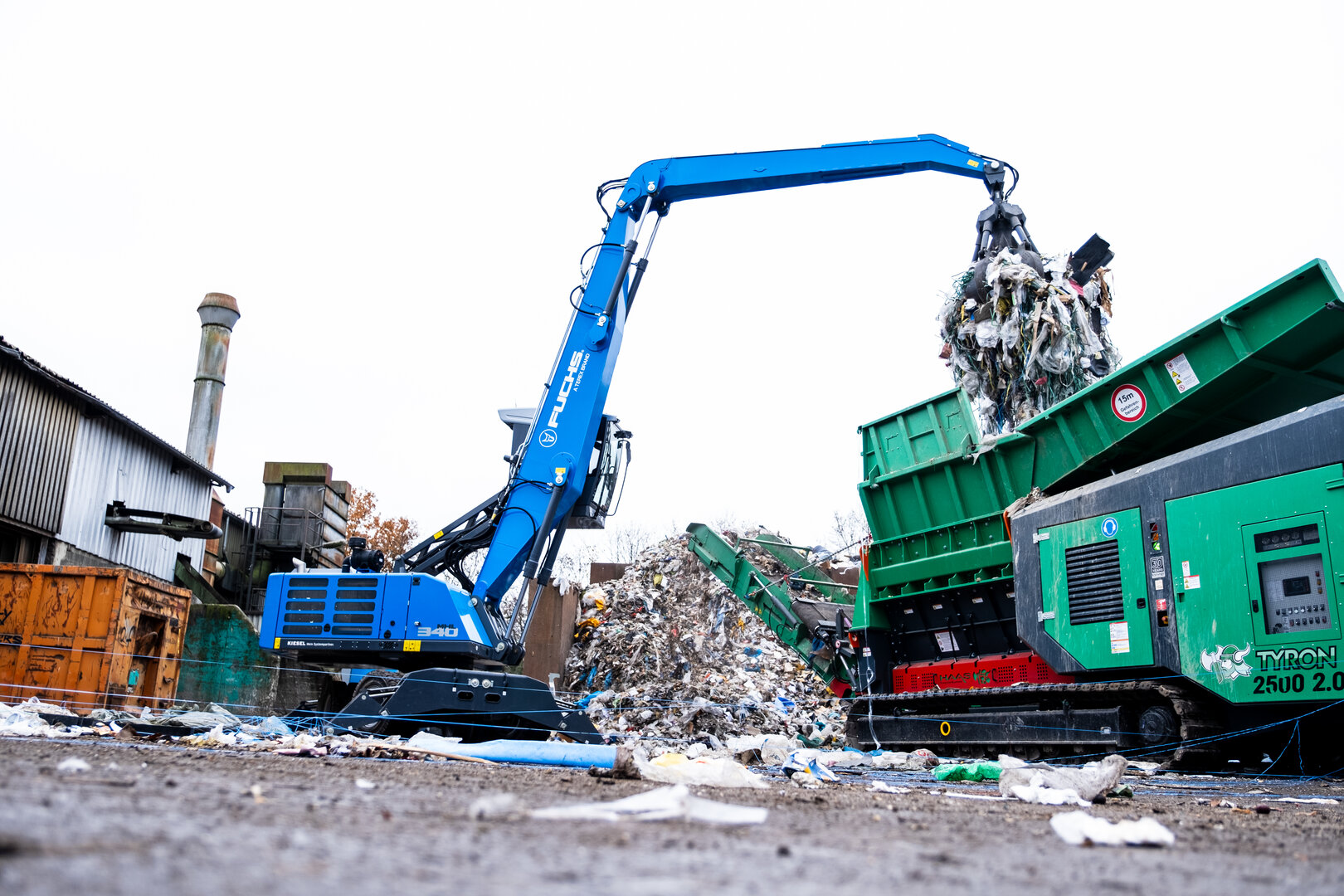

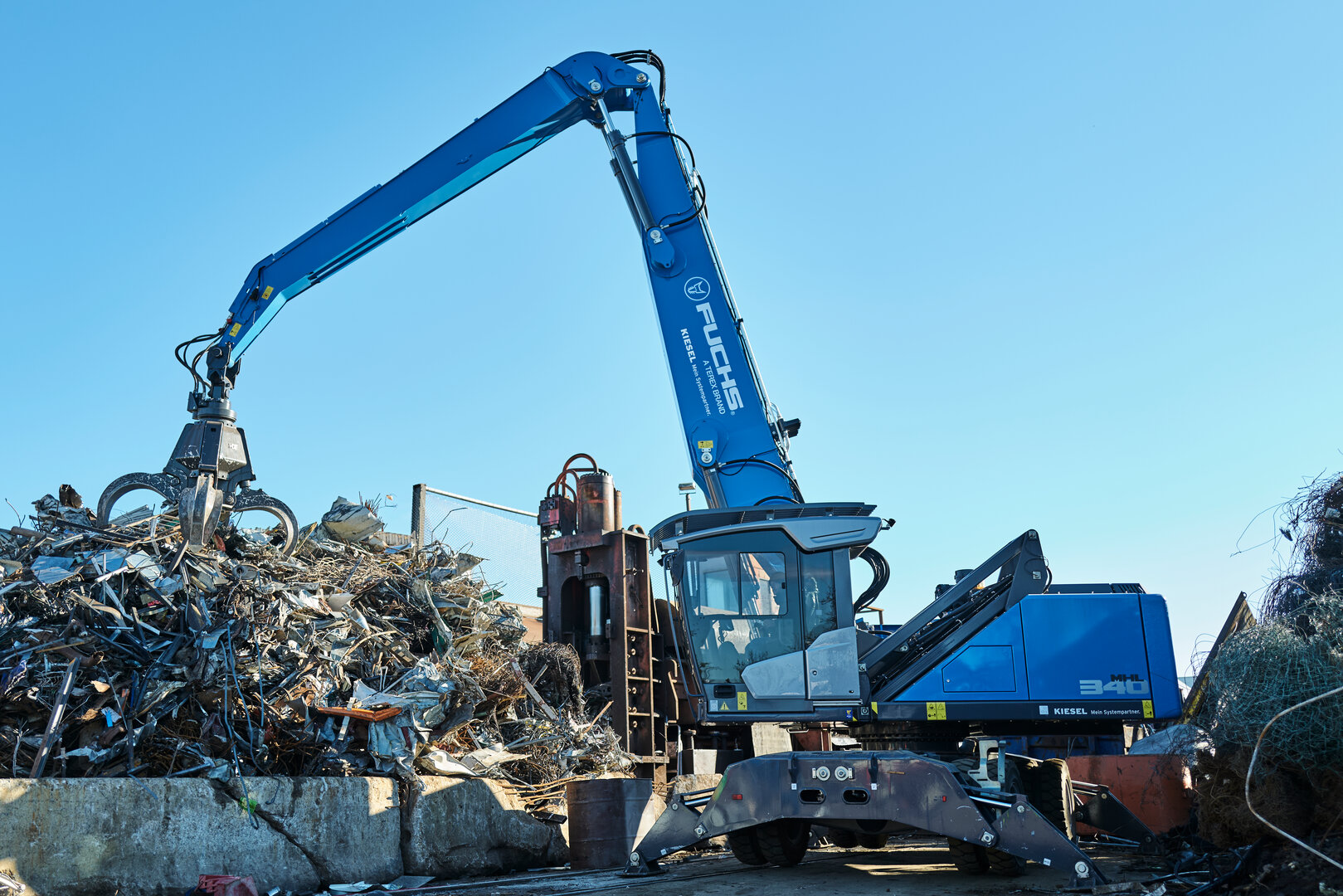

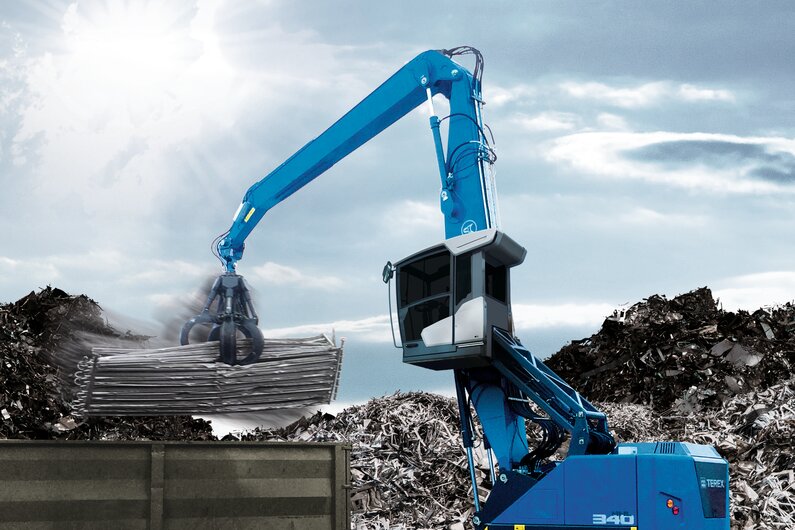

Der Fuchs MHL340F Umschlagbagger

Die Fuchs MHL340F begeistert mit einem Einsatzgewicht von ca. 29 t und einer Ausladung von bis zu 13,7 Metern.

Die effektive 2-Kreis Hydraulik gewährleistet im Zusammenspiel mit dem neuen 129 kW starken Tier IV final Deutz-Motor effektives Arbeiten im Schrott- & Recyclingumschlag.

Auch auf anspruchsvolle Einsätze ist die Maschine bestens vorbereitet, das robuste Modell begeistert Profis!

Downloads

Fuchs MHL340F (Deutsch) 3.51 MB
Download

Gebrauchtmaschinen

/Hersteller/Kiesel Lasthebemagnet TQC60

RefNrZ170550
Baujahr2009
Betriebsstunden
Preis(EUR)Auf Anfrage

/Hersteller/Himmelmann Lasthebemagnet 1400MM Kettengehänge

RefNrZ62714
Baujahr2011
Betriebsstunden
Preis(EUR)3.500,00

/Hersteller/Fuchs Fuchs Holzgreifer starr 2000l

RefNrZ70306
Baujahr
Betriebsstunden
Preis(EUR)7.500,00

/Hersteller/SBL Mehrschalengreifer 300L halbgeschlossen

RefNrZ111573
Baujahr
Betriebsstunden
Preis(EUR)6.900,00

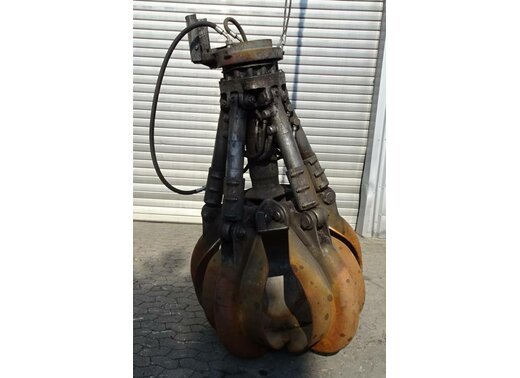

/ MEHRSCHALENGREIFER 400l halbgeschloßen

RefNrZ9351
Baujahr2004
Betriebsstunden
Preis(EUR)Auf Anfrage

/Hersteller/Liebherr Mehrschalengreifer 600L offen

RefNrZ18407
Baujahr
Betriebsstunden
Preis(EUR)7.900,00

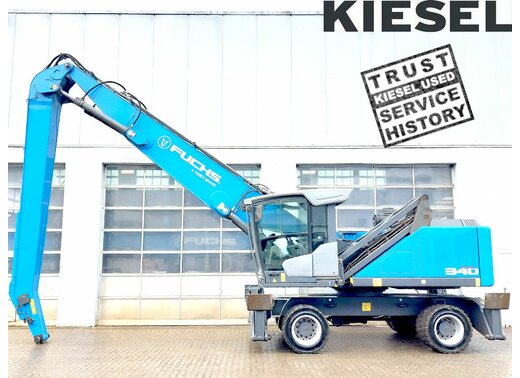

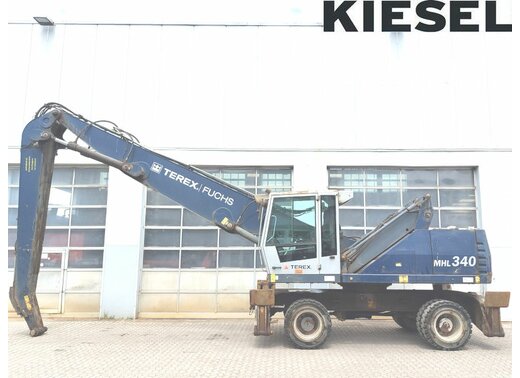

/Hersteller/Fuchs MHL340 E
