ZW180-6
| Betriebsgewicht: | 14.500 | kg |
| max. Schaufelvolumen: | 2,6 | m³ |
| Motorleistung: | 129 | kW |
Highlights
Wartung
Umweltfreundlichkeit
Sicherheit
Leistung
Komfort/Kabine
Varianten
Z-Kinematik
Die bekannte Z-Kinematik hat sich seit Jahren in Radladern über allen Größenklassen hinweg bewährt. Sie zeichnet sich durch eine einfache und robuste Bauweise aus, die hohe Ausbrechkräfte erlaubt und ein schnelles Auskippen ermöglicht.

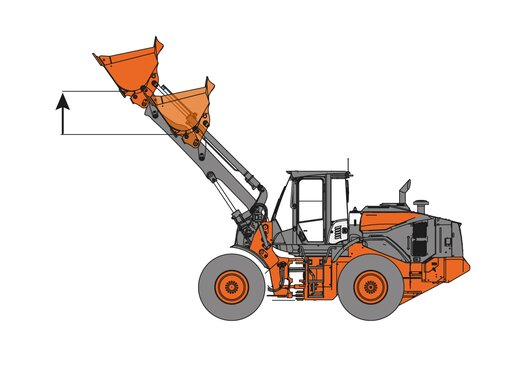

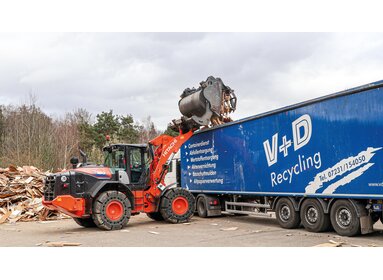

Highlift Z-Kinematik
Durch eine Erhöhung des Schaufeldrehpunktes können höhere Auskipphöhen erreicht werden.

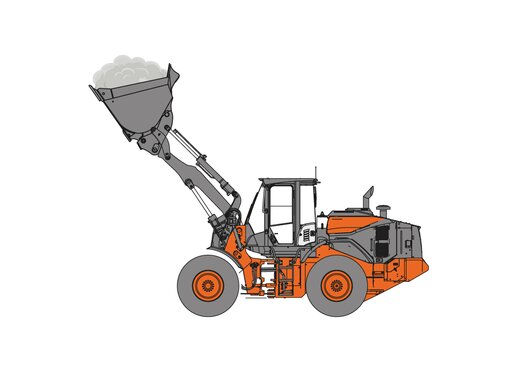

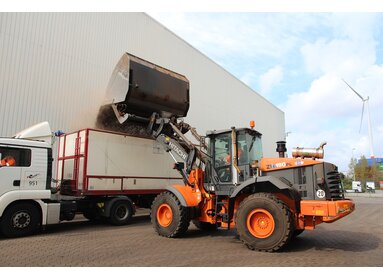

Parallel Lift
Das PL-Hubgerüst ermöglicht bestmögliche Sicht auf das Anbauwerkzeug und bietet eine optimale Parallelführung der Palettengabel. Dank der hohen Rückkippkräfte und Rückkippwinkel können mit der PL-Kinematik großvolumige Schaufeln mühelos verfahren werden.
Highlift - Parallel Lift
Durch eine Erhöhung des Schaufeldrehpunktes können höhere Auskipphöhen erreicht werden.
TPD
Das drehmomentverlagernde Differential passt die Antriebskräfte auf die beiden Räder bei unterschiedlichen Fahrwiderstand an. Das Differential hat einen Sperrwert von 15% und ist nahezu verschleißfrei. Es eignet sich besonders für Asphalt, Beton und sonstige feste Untergründe.
LSD
Die durchdrehende Radseite wird mittels Lamellenpakete abgebremst. Der Sperrwert beträgt 45% und ist somit höher als bei der TPD Variante. Dies ist vor allem bei weichen und schmierigen Untergrund von Vorteil.
Technische Daten
Modell
- ZW180TPD-6PL
- ZW180TPD-6
-
MOTOR
Nennleistung
ISO 9249 (netto) 170 PS ISO 9249 (netto) 125 kW ISO 14396 (netto) 175 PS ISO 14396 (netto) 129 kW Drehzahl bei Nennleistung 2.200 1/min Batterie
Batterie_Stück 2 Stück Batterie_V 12 V Modell CUMMINS QSB6.7 Luftfilter Doppeltrockenluftfilter mit Durchlassanzeige Maximales Drehmoment 841 Nm Emissionen Entspricht EU Stufe IV und US EPA Tier 4 Final Drehzahl Maximales Drehmoment 1.500 1/min Typ 4-Takt wassergekühlt, Direkteinspritzung Bohrung 107 mm Ansaugung Turbolader und Ladeluftkühler
Nachbehandlung DOC- und SCR-System Hub 124 mm Zylinder 6 Anzahl Hubraum 6,69 l -
TRIEBSTRANG
Getriebe Drehmomentwandler, Gegenwellen-Lastschaltautomatikgetriebe mit elektronischer Steuerung und wählbaren Fahrprogrammen. Drehmomentwandler Einstufig, einphasig, drei Elemente Hauptkupplung Mehrscheiben im Ölbad; hydraulisch Kühlsystem Zwangsumlauf Max. Geschwindigkeit Gang Vorwärts Vorwärts Power-Modus Rückwärts Rückwärts Power-Modus 1 5,9 km/h 6,3 km/h 6,2 km/h 6,6 km/h 2 11,5 km/h 12,2 km/h 12,1 km/h 12,9 km/h 3 17,4 km/h 18,5 km/h 26,5 km/h 28,3 km/h 4 25,3 km/h 27 km/h 5 *1 38,5 km/h 38,5 km/h - *1: Mit 20.5 R25 (L3) Reifen
-
ACHSE UND HINTERACHSANTRIEB
Achspendelwinkel
pro Richtung 10 ° insgesamt 20 ° Antriebssystem Allradantrieb Endantrieb HD-Planetengetriebe, im Ölbad Vorder- und Hinterachse Halbschwimmend Vorne Am Vorderrahmen befestigt Hinten Zentrale Drehzapfenlagerung Untersetzungs- und Differenzialgetriebe Zweistufiges Differential mit Drehmomentausgleich Reifen
Standard 20,5 R25 (L3) -
BREMSEN
Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Vollhydraulische Zweikreisbremsanlage. Feststellbremsen Federspeicher-Scheibenbremse an externer Antriebswelle -
LENKUNG
Typ Knicklenkung Lenkeinschlag (pro Seite) 40 ° Lenkeinschlag (insgesamt) 80 ° Zylinder Doppelt wirkender Zylinder Anzahl Zylinder 2 Stück Bohrung 70 mm Hub 442 mm -
HYDRAULIKSYSTEM
Hubarm- und Schaufelansteuerung über separate Bedienhebel/ über Joystick (ZW310-6)
Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen Hauptpumpe (zugleich Lenkungspumpe)
Art Axialkolbenpumpe mit variablem Schluckvolumen Maximaler Durchfluss 210 l/min techdata_key_radlader_hydrauliksystem_hauptpumpezugleichlenkungspumpe__quantityumin 2.200 U/min Maximaler Druck 27,4 MPa Lüfterpumpe
Art Zahnradpumpe mit festem Hubvolumen Maximaler Durchfluss 54,8 l/min techdata_key_radlader_hydrauliksystem_lüfterpumpe__quantityumin 2.200 U/min Maximaler Druck 18,2 MPa Hydraulikzylinder
Anzahl Bohrung Hub Hubarm 2 125 mm 765 mm Schaufel *1 2 110 mm 955 mm - *1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.
Hydraulikspielzeiten
Normal Powermodus Hubarm anheben 5,9 s 5,7 s Hubarm absenken 3,6 s 3,6 s Schaufel auskippen 2,5 s 2,5 s Insgesamt 12 s 11,8 s -
FÜLLMENGEN
Kraftstofftank 235 l Motorkühlmittel 30 l Motoröl 25 l Drehmomentwandler und Getriebe 30 l Vorderachsdifferenzial und Radnaben 31 l Hinterachsdifferenzial und Radnaben 34 l Hydrauliköltank 100 l DEF/AdBlue-Tank 25 l -
Abmessungen
Technische Daten Schaufeltyp Universalschaufel mit Unterschraubmesser Universalschaufel mit Unterschraubmesser Universalschaufel mit Unterschraubmesser Universalschaufel mit angeschweißten Zähnen Universalschaufel mit angeschweißten Zähnen Universalschaufel mit angeschweißten Zähnen Gabelträger Schaufelvolumen ISO gehäuft 2,6 m³ 2,8 m³ 3,1 m³ 2,5 m³ 2,7 m³ 3 m³ Schaufelvolumen ISO gestrichen 2,3 m³ 2,4 m³ 2,7 m³ 2,2 m³ 2,3 m³ 2,6 m³ A Gesamtlänge 8.330 mm 8.380 mm 8.480 mm 8.450 mm 8.500 mm 8.600 mm B Gesamthöhe 3.285 mm 3.285 mm 3.285 mm 3.285 mm 3.285 mm 3.285 mm C Breite über Reifen 2.490 mm 2.490 mm 2.490 mm 2.490 mm 2.490 mm 2.490 mm D Radstand 3.100 mm 3.100 mm 3.100 mm 3.100 mm 3.100 mm 3.100 mm E Bodenfreiheit 400 mm 400 mm 400 mm 400 mm 400 mm 400 mm F Spurweite 1.930 mm 1.930 mm 1.930 mm 1.930 mm 1.930 mm 1.930 mm G Schaufelbreite 2.535 mm 2.535 mm 2.535 mm 2.535 mm 2.535 mm 2.535 mm H Wenderadius (Mittellinie des Außenreifens) 5.240 mm 5.240 mm 5.240 mm 5.240 mm 5.240 mm 5.240 mm H' Wenderadius über Schaufelecke 6.230 mm 6.250 mm 6.270 mm 6.260 mm 6.270 mm 6.300 mm I Gesamtbetriebshöhe 5.590 mm 5.650 mm 5.720 mm 5.590 mm 5.650 mm 5.720 mm J Traghöhe am Schaufelbolzen 400 mm 400 mm 400 mm 400 mm 400 mm 400 mm K Höhe Schaufeldrehbolzen, Maximalhub 4.050 mm 4.050 mm 4.050 mm 4.050 mm 4.050 mm 4.050 mm L Auskipphöhe bei 45 Grad, Maximalhub 2.720 mm 2.690 mm 2.620 mm 2.650 mm 2.610 mm 2.540 mm M Reichweite bei 45 Grad, Maximalhub 1.390 mm 1.420 mm 1.490 mm 1.510 mm 1.540 mm 1.610 mm N Schürftiefe (horizontaler Schürfwinkel) 110 mm 110 mm 110 mm 80 mm 80 mm 80 mm Schaufelgewicht 1.290 kg 1.330 kg 1.390 kg 1.190 kg 1.230 kg 1.290 kg Statische Kipplast Gerade 10.740 kg 10.680 kg 10.530 kg 10.960 kg 10.900 kg 10.740 kg 10.250 kg Statische Kipplast Geknickt 40 Grad 9.240 kg 9.180 kg 9.040 kg 9.440 kg 9.390 kg 9.250 kg 8.900 kg Reißkraft 112 kN 108 kN 101 kN 120 kN 116 kN 108 kN Betriebsgewicht (kg) 15.650 kg 15.690 kg 15.750 kg 15.550 kg 15.590 kg 15.650 kg 14.930 kg O Max. Stapelhöhe 3.830 mm P Gabelträgerhöhe bei max. Reichweite 1.810 mm Q Reichweite am Boden 1.240 mm R Max. Reichweite 1.840 mm S Reichweite bei max. Stapelhöhe 990 mm Max. Last nach EN 474-3, 80% 6.930 kg Max. Last nach EN 474-3, 60% 5.200 kg Gabelzinkenlänge *1 1.200 mm - *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
-
Gewichtsänderung
Sonderausrüstung Sonderausrüstung Betriebsgewicht Kipplast Gerade Kipplast Max. geknickt Gesamtbreite (Reifenflanken) Gesamthöhe Gesamtlänge Reifen 20.5R25(L3)XHA2 0 kg 0 kg 0 kg 0 mm 0 mm 0 mm Reifen 20.5R25(L5)XLDD2A 460 kg 290 kg 260 kg 30 mm 25 mm -20 mm Reifen 20.5R25(L5)XMINED2 620 kg 390 kg 350 kg 25 mm 35 mm -30 mm Reifen 650/65R25(L3)XLD 550 kg 275 kg 275 kg 170 mm 0 mm 0 mm Unterbodenschutz 160 kg 110 kg 100 kg 0 mm 0 mm 0 mm -
Schaufelauswahl
-
MOTOR
Nennleistung
ISO 9249 (netto) 170 PS ISO 9249 (netto) 125 kW ISO 14396 (netto) 175 PS ISO 14396 (netto) 129 kW Drehzahl bei Nennleistung 2.200 1/min Batterie
Batterie_Stück 2 Stück Batterie_V 12 V Modell CUMMINS QSB6.7 Luftfilter Doppeltrockenluftfilter mit Durchlassanzeige Maximales Drehmoment 841 Nm Emissionen Entspricht EU Stufe IV und US EPA Tier 4 Final Drehzahl Maximales Drehmoment 1.500 1/min Typ 4-Takt wassergekühlt, Direkteinspritzung Bohrung 107 mm Ansaugung Turbolader und Ladeluftkühler Nachbehandlung DOC- und SCR-System Hub 124 mm Zylinder 6 Anzahl Hubraum 6,69 l -
TRIEBSTRANG
Getriebe Drehmomentwandler, Gegenwellen-Lastschaltautomatikgetriebe mit elektronischer Steuerung und wählbaren Fahrprogrammen. Drehmomentwandler Einstufig, einphasig, drei Elemente Hauptkupplung Mehrscheiben im Ölbad; hydraulisch Kühlsystem Zwangsumlauf Max. Geschwindigkeit Gang Vorwärts Vorwärts Power-Modus Rückwärts Rückwärts Power-Modus 1 5,9 km/h 6,3 km/h 6,2 km/h 6,6 km/h 2 11,5 km/h 12,2 km/h 12,1 km/h 12,9 km/h 3 17,4 km/h 18,5 km/h 26,5 km/h 28,3 km/h 4 25,3 km/h 27 km/h 5 *1 38,5 km/h 38,5 km/h - *1: Mit 20.5 R25 (L3) Reifen
-
ACHSE UND HINTERACHSANTRIEB
Achspendelwinkel
pro Richtung 10 ° insgesamt 20 ° Antriebssystem Allradantrieb Endantrieb HD-Planetengetriebe, im Ölbad Vorder- und Hinterachse Halbschwimmend Vorne Am Vorderrahmen befestigt Hinten Zentrale Drehzapfenlagerung Untersetzungs- und Differenzialgetriebe Zweistufiges Differential mit Drehmomentausgleich Reifen
Standard 20,5 R25 (L3) -
BREMSEN
Betriebsbremse Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Vollhydraulische Zweikreisbremsanlage. Feststellbremsen Federspeicher-Scheibenbremse an externer Antriebswelle -
LENKUNG
Typ Knicklenkung Lenkeinschlag (pro Seite) 40 ° Lenkeinschlag (insgesamt) 80 ° Zylinder Doppelt wirkender Zylinder Anzahl Zylinder 2 Stück Bohrung 70 mm Hub 442 mm -
HYDRAULIKSYSTEM
Hubarm- und Schaufelansteuerung über separate Bedienhebel/ über Joystick (ZW310-6)
Hubarmsteuerung Vierwegeventil; Heben, Halten, Senken und Schwimmstellung Schaufelsteuerung mit Positionierautomatik Dreiwegeventil; Einkippen, Halten, Auskippen Hauptpumpe (zugleich Lenkungspumpe)
Art Axialkolbenpumpe mit variablem Schluckvolumen Maximaler Durchfluss 210 l/min techdata_key_radlader_hydrauliksystem_hauptpumpezugleichlenkungspumpe__quantityumin 2.200 U/min Maximaler Druck 27,4 MPa Lüfterpumpe
Art Zahnradpumpe mit festem Hubvolumen Maximaler Durchfluss 54,8 l/min techdata_key_radlader_hydrauliksystem_lüfterpumpe__quantityumin 2.200 U/min Maximaler Druck 18,2 MPa Hydraulikzylinder
Anzahl Bohrung Hub Hubarm 2 125 mm 765 mm Schaufel *1 2 150 mm 495 mm - *1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.
Hydraulikspielzeiten
Normal Powermodus Hubarm anheben 5,9 s 5,7 s Hubarm absenken 3,6 s 3,6 s Schaufel auskippen 1,3 s 1,3 s Insgesamt 10,8 s 10,6 s -
FÜLLMENGEN
Kraftstofftank 235 l Motorkühlmittel 30 l Motoröl 25 l Drehmomentwandler und Getriebe 30 l Vorderachsdifferenzial und Radnaben 31 l Hinterachsdifferenzial und Radnaben 34 l Hydrauliköltank 100 l DEF/AdBlue-Tank 25 l -
Abmessungen
Technische Daten Schaufeltyp Universalschaufel mit angeschweißten Zähnen Universalschaufel mit Unterschraubmesser Schaufel mit flachem Boden und angeschweißten Zähnen Schaufel mit flachem Boden und Unterschraubmesser Schaufelvolumen ISO gehäuft 2,7 m³ 2,8 m³ 2,7 m³ 2,8 m³ Schaufelvolumen ISO gestrichen 2,3 m³ 2,4 m³ 2,3 m³ 2,4 m³ A Gesamtlänge 8.070 mm 7.960 mm 8.070 mm 7.960 mm B Gesamthöhe 3.285 mm 3.285 mm 3.285 mm 3.285 mm C Breite über Reifen 2.490 mm 2.490 mm 2.490 mm 2.490 mm D Radstand 3.100 mm 3.100 mm 3.100 mm 3.100 mm E Bodenfreiheit 400 mm 400 mm 400 mm 400 mm F Spurweite 1.930 mm 1.930 mm 1.930 mm 1.930 mm G Schaufelbreite 2.535 mm 2.535 mm 2.535 mm 2.535 mm H Wenderadius (Mittellinie des Außenreifens) 5.240 mm 5.240 mm 5.240 mm 5.240 mm H' Wenderadius über Schaufelecke 6.150 mm 6.120 mm 6.150 mm 6.120 mm I Gesamtbetriebshöhe 5.310 mm 5.310 mm 5.300 mm 5.300 mm J Traghöhe am Schaufelbolzen 410 mm 410 mm 410 mm 410 mm K Höhe Schaufeldrehbolzen, Maximalhub 3.925 mm 3.925 mm 3.925 mm 3.925 mm L Auskipphöhe bei 45 Grad, Maximalhub 2.720 mm 2.790 mm 2.720 mm 2.790 mm M Reichweite bei 45 Grad, Maximalhub 1.190 mm 1.080 mm 1.190 mm 1.080 mm N Schürftiefe (horizontaler Schürfwinkel) 60 mm 90 mm 60 mm 90 mm Max. Schaufelrückkippwinkel in Transportstellung 48 ° 48 ° 48 ° 48 ° Schaufelrückkippwinkel bei voller Höhe 60 ° 60 ° 60 ° 60 ° Statische Kipplast Gerade 13.000 kg 12.760 kg 13.000 kg 12.660 kg Statische Kipplast Geknickt 40 Grad 11.200 kg 11.000 kg 11.200 kg 10.900 kg Reißkraft 126 kN 116 kN 126 kN 116 kN Betriebsgewicht *1 14.880 kg 14.980 kg 14.980 kg 15.080 kg - *1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.
-
Gewichtsänderung
Sonderausrüstung Sonderausrüstung Betriebsgewicht Kipplast Gerade Kipplast Max. geknickt Gesamtbreite (Reifenflanken) Gesamthöhe Gesamtlänge Reifen 20.5R25(L3)XHA2 0 kg 0 kg 0 kg 0 mm 0 mm 0 mm Reifen 20.5R25(L5)XLDD2A 460 kg 350 kg 320 kg 30 mm 25 mm -20 mm Reifen 20.5R25(L5)XMINED2 620 kg 480 kg 430 kg 25 mm 35 mm -30 mm Reifen 650/65R25(L3)XLD 550 kg 430 kg 400 kg 170 mm 0 mm 0 mm Unterbodenschutz 160 kg 110 kg 100 kg 0 mm 0 mm 0 mm -
Schaufelauswahl
Hinweis: Irrtümer und technische Änderungen vorbehalten.

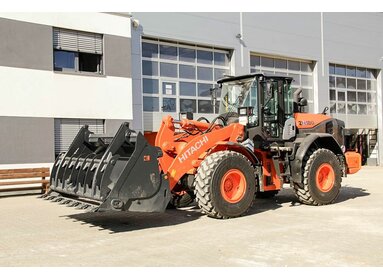

Der Hitachi ZW180-6 Radlader
In Sachen Produktivität, Komfort, moderner Technik, Umweltschutz und Wartungsfreundlichkeit überzeugt der ZW180-6 in allen Belangen. Er erfüllt nicht nur die Erwartungen unserer Kunden an eine hochwertige, zuverlässige Maschine, sondern bietet dem Fahrer auch eine besonders sichere Arbeitsumgebung, eine komfortable Kabine mit ergonomischen Bedienelementen und insbesondere eine Maschine, die schnell und präzise reagiert.
Damit der neue ZW180-6 immer verfügbar ist, hat Hitachi ihn durch entsprechende Funktionen und Anordnung der Komponenten besonders wartungsfreundlich gemacht.
Um bei besonderen Industrie-Einsätzen wie das Beladen von hochbordigen Leichtfraktionssattelzügen eine noch höhere Auskipphöhe zu erreichen ist dieser Radlader auch in einer High-Lift Version erhältlich.
