ZW150-6

Betriebsgewicht:	12.250	kg
max. Schaufelvolumen:	2,3	m³
Motorleistung:	104	kW

Highlights
Varianten
Technische Daten
Downloads
Gebrauchtmaschinen

Highlights

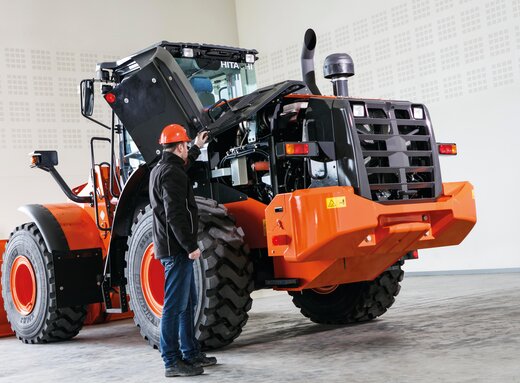

Wartung

Umweltfreundlichkeit

Sicherheit

Füllstandsüberwachung
Grobmaschiger Industriekühler
Telematiksystem
Umkehrlüfter

Füllstandsüberwachung

Serienmäßige Füllstandsüberwachung von Motoröl und Kühlflüssigkeit stellen einen reibunglosen Betriebsablauf sicher.

Grobmaschiger Industriekühler

Der optionale Industriekühler ist durch seine quadratisch geformten Lamellen vor Zusetzen geschützt.

Telematiksystem

Das Global-e-Service ermöglicht Eigentümern Ihre Hitachi-Maschinen fernüberwachen zu lassen. Dieses System hilft, die Effizienz zu maximieren, Ausfallzeiten zu minimieren, die Gesamtleistung zu verbessern und eine Nachverfolgung des Maschinenstandorts zu ermöglichen.

Umkehrlüfter

Der hydraulisch betriebene Lüfter mit Drehrichtungsumkehr kann manuell oder automatisch aktiviert werden. Dadurch wird der Kühler vor Zusetzen geschützt und der Wartungsaufwand verringert.

Abgasnachbehandlung
Automatische Motorabschaltung
ECO/PWR Modus
Geringer Kraftstoffverbrauch

Abgasnachbehandlung

DPF-freie Abgasnachbehandlung erfordert kein Ausbrennvorgang und reduziert Abgastemperatur und Kraftstoffverbrauch. Die Abgasnachbehandlung erfolgt mittels SCR-Moduls (AdBlue), eines Diesel-Oxidations-Katalysators und einer gekühlten Abgasrückführung (AGR). Dadurch werden Schadstoffe und Stickstoffoxide minimiert ohne dabei die Maschinenleistung zu beeinträchtigen.

Automatische Motorabschaltung

Die automatische Motorabschaltung schaltet den Motor nach einer voreingestellten Zeit selbständig ab, sobald die Maschine im Leerlauf läuft. Somit kann Kraftstoff gespart werden und die Umweltbelastungen reduziert werden.

ECO/PWR Modus

Einfach bedienbares Betriebsartenwahlsystem für zwei Leistungsbereiche.

ECO: Modus für leichte Arbeiten und optimale Kraftstoffeffizienz.

POWER: Maximale Maschinenleistung für anspruchsvolle und schwere Einsätze.

Geringer Kraftstoffverbrauch

Durch kontinuierliche Weiterentwicklung konnte der Kraftstoffverbrauch mit Einführung der neuen Serie -6 auf ein Minimum reduziert werden. Davon profitiert nicht nur die Umwelt sondern auch Sie als Eigentümer.

Beleuchtung
Gute Rundumsicht
Sicherheitssystem

Beleuchtung

Durch 2 zusätzliche LED-Arbeitsscheinwerfer sowohl vorne als auch hinten ist der Arbeitsbereich auch bei schlechten Sichtverhältnis bestens ausgeleuchtet.

Gute Rundumsicht

Die geräumige ROPS-konforme Kabine bietet optimale Rundumsicht durch Panoramaverglasung und Heckkamera. Das erhöht die Sicherheit von Bediener, Maschine und Umwelt.

Sicherheitssystem

Um die Sicherheit von Bediener, Maschine und Umwelt auf der Baustelle bestmöglich zu gewährleisten bietet Hitachi und Kiesel optional unterschiedliche Sicherheitssysteme an. Die Bandbreite reicht von Radar-Hindernis-Erkennungssystem, akustische oder optische Rückfahrwarner, Rundumleuchte bis hin zu einem 360° Kamerasystemen.

Leistung

Komfort/Kabine

Antrieb
Bereifung
Hubgerüst
Leistungsstarker Motor
Pendelnde Hinterachse
Schaufeln
Schnellwechsler

Antrieb

Elektronisch gesteuerter hydrosatischer Antrieb mit Inching-Funktion, wahlweise mit verschleißfreiem Drehmomentverlagerungsdifferenzial (TPD) oder selbstsperrendem Lamellensperrdifferenzial (LSD) und im Ölbad laufende Planetengetriebe als Endantrieb.

Bereifung

Einsatzabhängige Reifenoptionen für optimale Traktion und minimalen Verschleiß.

Hubgerüst

Das Hubgerüst mit Parallelkinematik bietet parallelen Hub, hohe Haltekräfte und ausgezeichnete Sicht auf das Anbauwerkzeug.

Leistungsstarker Motor

EU Stufe IV konformer Cummins-4-Zylinder-Niederemissionsmotor QSB4.5, Turbolader mit variabler Geometrie, Common-Rail-Direkteinspritzung und 4-Ventil-Technologie.

Pendelnde Hinterachse

Gute Geländegängigkeit dank permanentem Bodenkontakt aller 4 Räder. (Achspendelwinkel 20°)

Schaufeln

Je nach Einsatzanforderungen individuell konfigurierbare Schaufeln wie Lade-, Leichtgut- und Hochkippschaufeln.

Schnellwechsler

Das Schnellwechselsystem bietet eine einfache und sichere Möglichkeit, Maschinen als vielseitige Geräteträger einzusetzten. Anbaugeräte können je nach Einsatzanforderung innerhalb kürzesteter Zeit ausgetauscht werden. Für ZW150PL-6 und ZW180PL-6 sind die Schnellwechsler serienmäßig integriert.

Ansteuerung
Bedienerfreundlicher Arbeitsplatz
Entertainmentsystem
Mulitfunktionsmonitor
Ride Control
Sitz

Ansteuerung

Je nach Vorlieben des Bedieners und Einsatzgegebenheiten ist die Steuerung mittel Multifunktionsjoystick oder Kurzhebel möglich.

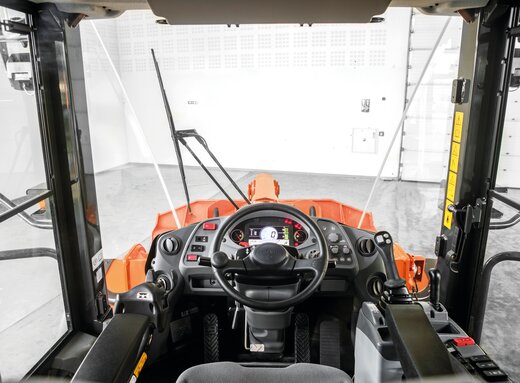

Bedienerfreundlicher Arbeitsplatz

Die gummigelagerte geräuscharme Druckkabine bietet dem Bediener durch ergonomisch angeordnetet Bedienelemte, Panoramaverglasung, Ablage- und Staufächern und weiteren Features eine besonders angenehme Arbeitsumgebung. Dazu zählen unter anderem Front- und Heckscheibenwischer, leistungsfähige Klimaautomatik mit elektronischer Temperaturregelung und eine Warmhalte- und Kühlbox.

Entertainmentsystem

AM/FM Radio mit Stationstasten und Bedienung über Farbmonitor oder eigene Schalter. Zusatzanschluss für MP3-Player oder ähnliche Geräte (AUX-Eingang) sowie hochwertige Stereo-Dachlautsprecher. Optional bietet das Kiesel Entertainmentsystem eine Freisprechanlage, USB- und Induktionsladestation und ermöglicht das Abspielen von Musik vom Handy.

Mulitfunktionsmonitor

Über den 7 Zoll LCD-Farb-Multifunktionsmonitor sind auch bei schlechten Lichtverhältnissen alle maschinenrelevanten Daten sowie das Heckkamerabild gut erkennbar. Die Bedienung erfolgt intuitiv über die ergonomisch platzierte Smart Control (Dreh-Drück-Knopf). Alternativ kann der Rückfahrmonitor an der A-Säule variabel angebracht werden.

Ride Control

Durch das Schwingungsdämpfungssystem werden mittels Gasdruckspeicher vertikale Schwingungen des Arbeitsgerätes während der Fahrt unterdrückt. Das erhöht den Fahrkomfort und die Maschine ist während der Fahrt stabiler was ein Verschütten des Löffelinhalts verringert

Sitz

Luftgefederter Grammer-Komfortsitz mit Sitzheizung, Sicherheitsgurt und mit neuem Schiebemechanismus, der einen noch größeren Fußraum ermöglicht, für exzellenten Sitzkomfort. Bedienkonsole und Sitz sind für eine entspannte Sitzposition unabhängig voneinander verschiebbar

Varianten

LSD

Die durchdrehende Radseite wird mittels Lamellenpakete abgebremst. Der Sperrwert beträgt 45% und ist somit höher als bei der TPD Variante. Dies ist vor allem bei weichen und schmierigen Untergrund von Vorteil.

TPD

Das drehmomentverlagernde Differential passt die Antriebskräfte auf die beiden Räder bei unterschiedlichen Fahrwiderstand an. Das Differential hat einen Sperrwert von 15% und ist nahezu verschleißfrei. Es eignet sich besonders für Asphalt, Beton und sonstige feste Untergründe.

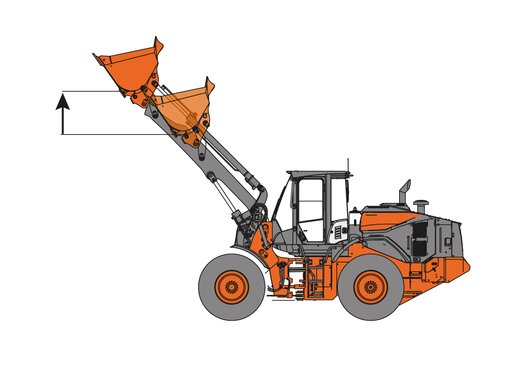

Highlift - Parallel Lift

Durch eine Erhöhung des Schaufeldrehpunktes können höhere Auskipphöhen erreicht werden.

Highlift Z-Kinematik

Durch eine Erhöhung des Schaufeldrehpunktes können höhere Auskipphöhen erreicht werden.

Z-Kinematik

Die bekannte Z-Kinematik hat sich seit Jahren in Radladern über allen Größenklassen hinweg bewährt. Sie zeichnet sich durch eine einfache und robuste Bauweise aus, die hohe Ausbrechkräfte erlaubt und ein schnelles Auskippen ermöglicht.

Technische Daten

Modell

ZW150TPD-6

MOTOR

Modell	CUMMINS QSB4.5
Luftfilter	Doppeltrockenluftfilter mit Durchlassanzeige
Maximales Drehmoment	597 Nm
Emissionen	Entspricht EU Stufe IV und US EPA Tier 4 Final
Drehzahl Maximales Drehmoment	1.500 1/min
Typ	4‑Takt wassergekühlt, Direkteinspritzung
Bohrung	107 mm
Ansaugung	Turbolader und Ladeluftkühler

Nachbehandlung	DOC‑ und SCR‑System
Hub	124 mm
Zylinder	4 Anzahl
Hubraum	4,46 l

Nennleistung

ISO 9249 (netto)	140 PS
ISO 9249 (netto)	103 kW
ISO 14396 (netto)	141 PS
ISO 14396 (netto)	104 kW
Drehzahl bei Nennleistung	2.200 1/min

Batterie

Anzahl Batterien	2 Stück
Batteriespannung	12 V

TRIEBSTRANG

Getriebe Elektronisch gesteuerte hydrostatische Kraftübertragung über 2 Motoren mit Summierge‑ triebe, Getriebe: Festes Übersetzungsverhältnis, Lastschaltautomatik mit Vorgelegewelle

Kühlsystem Zwangsumlauf

Max. Geschwindigkeit

Gang	Vorwärts	Rückwärts
1	7 km/h	7 km/h
2	13 km/h	13 km/h
3	20 km/h	20 km/h
4	39 km/h	39 km/h
5 *1

*1: Mit 20.5 R25 (L3) Reifen

ACHSE UND HINTERACHSANTRIEB

Achspendelwinkel

pro Richtung	10 °
insgesamt	20 °

Antriebssystem	Allradantrieb
Endantrieb	HD‑Planetengetriebe, im Ölbad
Vorder- und Hinterachse	Halbschwimmend
Vorne	Am Vorderrahmen befestigt
Hinten	Zentrale Drehzapfenlagerung
Untersetzungs- und Differenzialgetriebe	Zweistufiges Differential mit Drehmomentausgleich

Reifen

Standard

20.5 R25 (L3)

BREMSEN

Betriebsbremse	Im Ölbad laufende Lamellenbremsen an allen vier Rädern. Vollhydraulische Zweikreisbremsanlage, HST‑Antrieb (hydrostatisches Getriebe) bewirkt zusätzlich hydraulische Bremswirkung
Feststellbremsen	Federbetätigte und hydraulisch lösende Scheiben‑ bremse im Ölbad

LENKUNG

Typ	Knicklenkung
Lenkeinschlag (pro Seite)	40 °
Lenkeinschlag (insgesamt)	80 °
Zylinder	Doppelt wirkender Zylinder
Anzahl Zylinder	2 Stück
Bohrung	65 mm
Hub	419 mm

HYDRAULIKSYSTEM

Hubarm- und Schaufelansteuerung über separate Bedienhebel/ über Joystick (ZW310-6)

Hubarmsteuerung	Vierwegeventil; Heben, Halten, Senken und Schwimmstellung
Schaufelsteuerung mit Positionierautomatik	Dreiwegeventil; Einkippen, Halten, Auskippen

Hauptpumpe (zugleich Lenkungspumpe)

Art	Zahnradpumpe
Maximaler Durchfluss	194 l/min
techdata_key_radlader_hydrauliksystem_hauptpumpezugleichlenkungspumpe__quantityumin	2.200 U/min
Maximaler Druck	20,6 MPa

Hydraulikzylinder

	Anzahl	Bohrung	Hub
Hubarm	2	125 mm	760 mm
Schaufel *1	1	150 mm	495 mm

*1: Doppelt wirkend. Hauptstromfilter, 15-Mikron-Rücklauffilter im Hydrauliköltank.

Hydraulikspielzeiten

	Normal
Hubarm anheben	6 s
Hubarm absenken	4,5 s
Schaufel auskippen	1,4 s
Insgesamt	11,9 s

FÜLLMENGEN

Kraftstofftank	190 l
Motorkühlmittel	10 l
Motoröl	16 l
Vorderachsdifferenzial und Radnaben	25 l
Hinterachsdifferenzial und Radnaben	25 l
Hydrauliköltank	80 l
DEF/AdBlue-Tank	12 l

ABMESSUNGEN

Technische Daten

Schaufeltyp	Universalschaufel mit Unterschraubmesser	Universalschaufel mit angeschweißtem Adapter und Zähnen
Schaufelvolumen ISO gehäuft	2,3 m³	2,2 m³
Schaufelvolumen ISO gestrichen	1,9 m³	1,8 m³
A Gesamtlänge	7.465 mm	7.635 mm
B Gesamthöhe	3.265 mm	3.265 mm
C Breite über Reifen	2.490 mm	2.490 mm
D Radstand	3.000 mm	3.000 mm
E Bodenfreiheit	430 mm	430 mm
F Spurweite	1.930 mm	1.930 mm
G Schaufelbreite	2.535 mm	2.535 mm
H Wenderadius (Mittellinie des Außenreifens)	5.085 mm	5.085 mm
H' Wenderadius über Schaufelecke	5.955 mm	6.000 mm
I Gesamtbetriebshöhe	5.110 mm	5.110 mm
J Traghöhe am Schaufelbolzen	515 mm	515 mm
K Höhe Schaufeldrehbolzen, Maximalhub	3.835 mm	3.835 mm
L Auskipphöhe bei 45 Grad, Maximalhub	2.810 mm	2.690 mm
M Reichweite bei 45 Grad, Maximalhub	1.040 mm	1.180 mm
N Schürftiefe (horizontaler Schürfwinkel)	110 mm	90 mm
Max. Schaufelrückkippwinkel in Transportstellung	46 °	46 °
Schaufelrückkippwinkel bei voller Höhe	55 °	55 °
Statische Kipplast Gerade	10.220 kg	10.350 kg
Statische Kipplast Geknickt 40 Grad	8.860 kg	8.980 kg
Reißkraft	96,1 kN	82,9 kN
Betriebsgewicht *1	12.290 kg	12.250 kg

*1: HINWEISE: Alle Angaben zu Abmessungen, Gewicht und Leistung basieren auf ISO 6746-1:1987, ISO 7137:2009 und ISO 7546:1983. Die statische Kipplast und das Betriebsgewicht verstehen sich einschließlich Standardreifen (ohne Ballast) mit Schmiermittel, vollem Kraftstofftank und Fahrer. Die Maschinenstabilität und das Betriebsgewicht hängen vom Gegengewicht, der Reifengröße sowie anderen Anbaugeräten ab.

GEWICHTSÄNDERUNG

SONDERAUSRÜSTUNG

Sonderausrüstung	Betriebsgewicht	Kipplast Gerade	Kipplast Max. geknickt	Gesamtbreite (Reifenflanken)	Gesamthöhe	Gesamtlänge
Reifen 20.5R25(L3)XHA2	0 kg	0 kg	0 kg	0 mm	0 mm	0 mm
Reifen 20.5R25(L5)XLDD2A	530 kg	380 kg	340 kg	25 mm	30 mm	-25 mm
Reifen 20.5R25(L5)XMINED2	300 kg	210 kg	190 kg	20 mm	35 mm	-30 mm
Unterbodenschutz	70 kg	50 kg	40 kg	0 mm	0 mm	0 mm

SCHAUFELAUSWAHL

Hinweis: Irrtümer und technische Änderungen vorbehalten.

In Sachen Produktivität, Komfort, moderner Technik, Umweltschutz und Wartungsfreundlichkeit überzeugt der ZW150-6 in allen Belangen. Er erfüllt nicht nur die Erwartungen unserer Kunden an eine hochwertige, zuverlässige Maschine, sondern bietet dem Fahrer auch eine besonders sichere Arbeitsumgebung, eine komfortable Kabine mit ergonomischen Bedienelementen und insbesondere eine Maschine, die schnell und präzise reagiert.

Damit der neue ZW150-6 immer verfügbar ist, hat Hitachi ihn durch entsprechende Funktionen und Anordnung der Komponenten besonders wartungsfreundlich gemacht.

Um bei besonderen Industrie-Einsätzen wie das Beladen von hochbordigen Leichtfraktionssattelzügen eine noch höhere Auskipphöhe zu erreichen ist dieser Radlader auch in einer High-Lift Version erhältlich.
