ZX350-6

Betriebsgewicht: 35.100 kg
Löffelvolumen: 1,86
Motorleistung: 210 kW
Leistung
Leistung
Komfort/Kabine
Komfort/Kabine
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit
Wartung
Wartung

Varianten

LC - Long Carriage

Langer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

LCN - Long Carriage Narrow

Langer Unterwagen, jedoch ist die LCN-Variante im Vergleich zum LC-Unterwagen schmäler. Hauptgrund hierfür ist die Einhaltung der Transportbestimmungen. Ein schmälerer Unterwagen ist jedoch auch bei bestimmten, sehr harten Bodenverhältnissen von Vorteil.

VA - Verstellausleger

Der "Verstellausleger" besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter.

SLF - Longfront

Extra langer Monoblock und Stiel in Leichtbauweise konzipiert für anspruchsvolle Böschungsarbeiten.

GA - Gerader Ausleger

Der "Gerade Ausleger" ist eine gestreckte Variante des Monoblock-Auslegers und wird durch die größere Reichhöhe vor allem im Abbruch eingesetzt.

GSA - Gestreckter Ausleger

Der "Gestreckte Ausleger" ist ein Kompromiss zwischen "Monoblockausleger" und "Geradem Ausleger". Er eignet sich optimal für den Abbruch 2-stöckiger Gebäude und für Grab- und Sortierarbeiten.

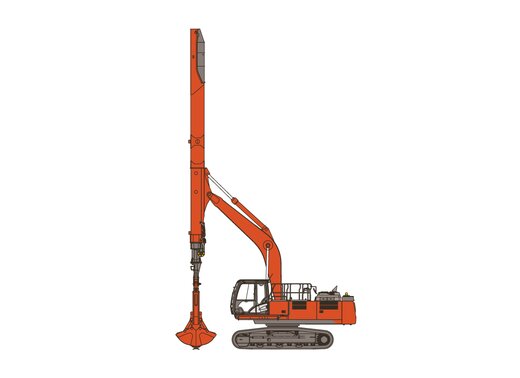

CTA - Teleskop

Durch den teleskopierbaren Stiel und eine nach vorne verschiebbare Kabine mit großem Bodenfenster können extreme Arbeitstiefen bei Schacht- oder Kanalbauprojekten erreicht werden.

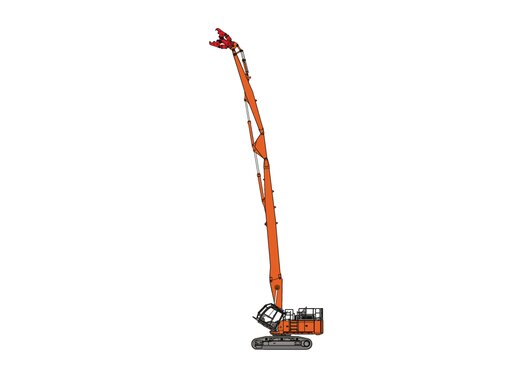

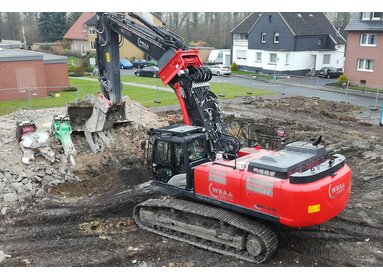

HRD - Abbruch Version

Der lange gestreckte Ausleger in Verbindung mit langem Stiel ermöglicht gezielte Abbrüche von höheren Gebäuden.

Technische Daten

Modell
  • ZX350LC-6
  • MOTOR

    Modell Isuzu AQ-6HK1X
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Nachbehandlung DOC- und SCR-System
    Hubraum 7,79 l
    Hub 125 mm
    Bohrung 115 mm
    Maximales Drehmoment 1.080 Nm
    Drehzahl Maximales Drehmoment 1.500 1/min

    Nennleistung

    ISO 9249 (netto) 202 kW
    ISO 9249 (netto) 275 PS
    ISO 14396 (netto) 210 kW
    ISO 14396 (netto) 286 PS
    SAE J1349 (netto) 202 kW
    SAE J1349 (netto) 275 PS
    Drehzahl bei Nennleistung 1.900 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 135 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 260 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 288 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,4 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2145 mm100 mm
    Stiel1170 mm115 mm
    Löffel1140 mm95 mm
    Positionierung *11170 mm110 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.Die Parkbremse ist eine Federspeicherbremse und wird hydraulisch gelöst.Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,3 km/h
    Max. Traktionskraft 298 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkwerk

    Schwenkgeschwindigkeit 9,7 min-1
    Schwenkdrehmoment 120 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher‑Feststellbremse. Hydraulisch gelöst.

    Fahrerkabine

    Breite 1.005 mm
    Höhe 1.675 mm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 105 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 630 l
    Motorkühlmittel 43 l
    Motoröl 48 l
    Schwenkwerk 17 l
    Fahrantrieb (je Seite) 9,2 l
    Hydrauliksystem 340 l
    Hydrauliköltank 180 l
    DEF/AdBlue-Tank 70 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,33 m35.000 kg66 kPa
    2,67 m35.100 kg66 kPa
    3,2 m35.200 kg66 kPa
    Dreistegplatte700 mm2,33 m35.400 kg57 kPa
    2,67 m35.500 kg57 kPa
    3,2 m35.500 kg57 kPa
    Dreistegplatte800 mm2,33 m35.800 kg50 kPa
    2,67 m35.900 kg50 kPa
    3,2 m35.900 kg50 kPa
    Dreistegplatte900 mm2,33 m36.200 kg45 kPa
    2,67 m36.200 kg45 kPa
    *13,2 m36.300 kg45 kPa
    • *1: 1,4 m³ (ISO gehäuft), Löffelgewicht 1.170 kg; Gegengewicht 7.600 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60027.100 kg3.190 mm
    70027.500 kg3.290 mm
    80027.900 kg3.390 mm
    900 *128.300 kg3.490 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 7.600 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 4.000 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 4.940 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,33 m
    Gewicht 1.440 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,67 m
    Gewicht 1.530 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 3,2 m
    Gewicht 1.610 kg

    Löffel

    Löffel Größe 1,4 m³
    Löffel Gewicht 1.170 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,33 m246 kN214 kN250 kN239 kN
    2,67 m246 kN214 kN222 kN213 kN
    3 m *1246 kN214 kN185 kN177 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,332,673,2
    A Max. Reichweite10.310 mm10.570 mm11.100 mm
    A' Max. Reichweite (am Boden)10.080 mm10.360 mm10.890 mm
    B Max. Grabtiefe6.500 mm6.840 mm7.380 mm
    B' Max. Grabtiefe für Niveau ,5 m6.300 mm6.640 mm7.210 mm
    C Max. Reichhöhe9.980 mm9.990 mm10.360 mm
    D Max. Schütthöhe6.900 mm6.940 mm7.240 mm
    D' Min. Schütthöhe3.580 mm3.210 mm2.680 mm
    E Min. Schwenkradius4.460 mm4.610 mm4.460 mm
    F Max. Grabtiefe vertikale Wand5.330 mm5.510 mm6.420 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    B Unterwagenlänge 4.950 mm
    *C Freiraum unter Gegengewicht 1.160 mm
    D Heckschwenkradius 3.600 mm
    D' Länge hinten 3.590 mm
    E Gesamtbreite des Oberwagens 2.990 mm
    F Gesamthöhe über Kabine 3.150 mm
    *G Mindestbodenfreiheit 500 mm
    H Spurweite 2.590 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 3.190 mm
    K Gesamtbreite 3.190 mm
    *L Laufwerkshöhe mit Dreistegplatten 1.070 mm

    Stiel Option 1

    Stiel 2,33 m
    M Gesamtlänge 11.390 mm
    N Gesamthöhe des Auslegers 3.510 mm

    Stiel Option 2

    Stiel 2,67 m
    Gesamtlänge 11.350 mm
    M Gesamtlänge 11.350 mm
    Gesamthöhe des Auslegers 3.470 mm
    N Gesamthöhe des Auslegers 3.470 mm

    Stiel Option 3

    Stiel Option 3,2 m
    Gesamtlänge 11.220 mm
    M Gesamtlänge 11.220 mm
    Gesamthöhe des Auslegers 3.270 mm
    N Gesamthöhe des Auslegers 3.270 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

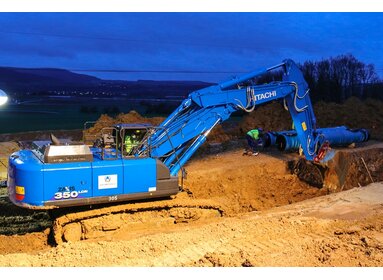

Der Hitachi ZX350-6 Raupenbagger

Die konsequente Weiterentwicklung des neuen Serie-6 Hitachi Baggers ZX350-6 zeigt sich vor allem im Bereich der Kraftstoffeinsparung, der einfachen und sicheren Bedienung und der Langlebigkeit aller Komponenten.

Die fünf Hauptmerkmale Leistung, Produktivität, Komfort, Robustheit und Zuverlässigkeit sorgen für bemerkenswert niedrige Gesamtbetriebskosten und maximale Unterstützung des Fahrers im rauhen Baustellenbetrieb.

Der ZX350-6 ist der klassische große Erdbaubagger, der außerdem über exzellente Hubkräfte verfügt und vielfältig einsetzbar ist (Abbruch, Wasserbau, Wegebau, etc.).

Downloads

Hitachi ZX350-6 (Deutsch) 5.36 MB
Download

Hitachi ZX350-6 SLF (Englisch) 11.35 MB
Download

Hitachi ZX350-6 GA (Deutsch) 7.12 MB
Download

Hitachi ZX350-6 CTA 25m (Deutsch) 6.66 MB
Download

Hitachi ZX350-6 CTA 30m (Deutsch) 6.00 MB
Download

Hitachi ZX350-6 HRD (Deutsch) 8.20 MB
Download

Gebrauchtmaschinen

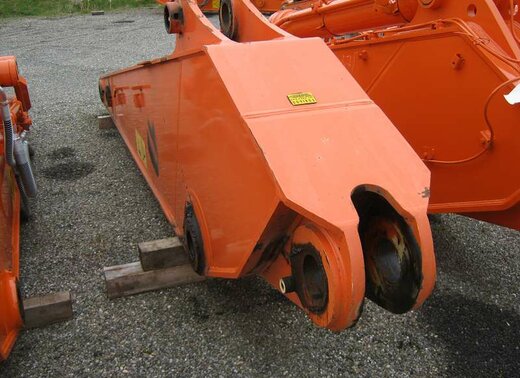

Hitachi Löffelstiel ZX350-3 3200MM

Hitachi Löffelstiel ZX350-3 3200MM

RefNrZ91999
Baujahr2008
Betriebsstunden
PreisAuf Anfrage

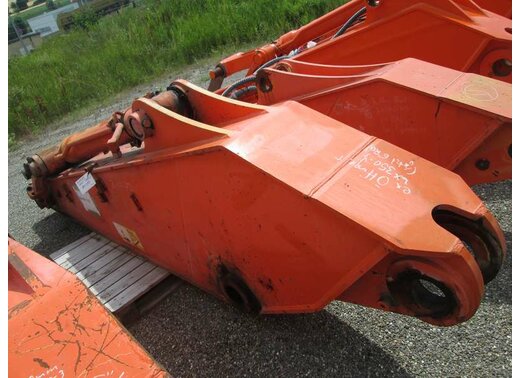

Hitachi Löffelstiel ZX350-5 3200MM

Hitachi Löffelstiel ZX350-5 3200MM

RefNrZ91803
Baujahr2012
Betriebsstunden
PreisAuf Anfrage

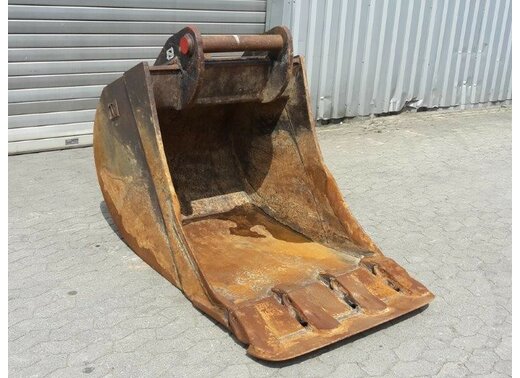

Lehnhoff Grabenräumlöffel schwenkbar 2000mm MS25

Lehnhoff Grabenräumlöffel schwenkbar 2000mm MS25

RefNrZ136150
Baujahr2006
Betriebsstunden
Preis4.750,00
Rädlinger Grabenräumlöffel schwenkbar 2200mm SW66

Rädlinger Grabenräumlöffel schwenkbar 2200mm SW66

RefNrZ5557
Baujahr2006
Betriebsstunden
Preis4.900,00

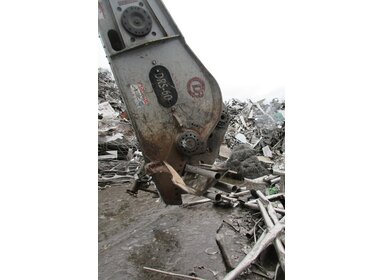

Inan Makina Inan Makina MTB255

Inan Makina Inan Makina MTB255

RefNrZ170667
Baujahr2012
Betriebsstunden
Preis17.800,00

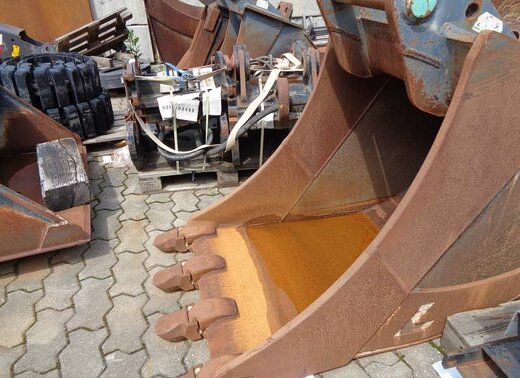

SBK Tieflöffel 1800mm MS21-25

SBK Tieflöffel 1800mm MS21-25

RefNrZ15247
Baujahr
Betriebsstunden
Preis6.000,00
Tieflöffel 700mm Festanbau

Tieflöffel 700mm Festanbau

RefNrZ21115
Baujahr2010
Betriebsstunden
PreisAuf Anfrage

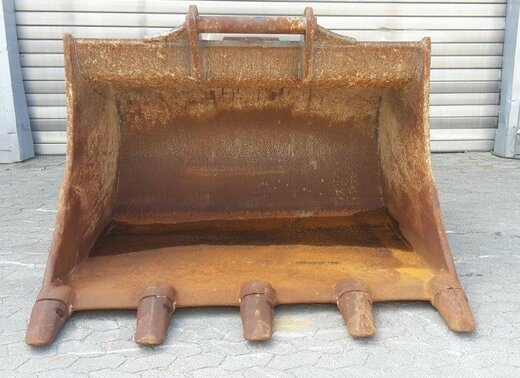

Tieflöffel 1000mm MS21-25

Tieflöffel 1000mm MS21-25

RefNrZ30607
Baujahr
Betriebsstunden
Preis3.100,00
Schneider & Hechl Tieflöffel 1500mm MS21-25

Schneider & Hechl Tieflöffel 1500mm MS21-25

RefNrZ31865
Baujahr
Betriebsstunden
Preis4.200,00
Lehnhoff Tieflöffel 1200mm MS21-25

Lehnhoff Tieflöffel 1200mm MS21-25

RefNrZ40309
Baujahr
Betriebsstunden
Preis4.300,00

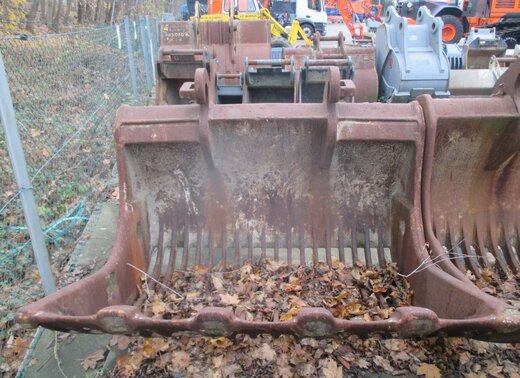

Sieblöffel 1800mm CW45
